DK Installationsvejledning
devireg® 230
devireg® 230 er designet for indbygning i indmuringsdåser
og underlag for LK FUGA-serien.
Generelt:
1. Installationen skal udføres som en fast installation.
Termostaten kan monteres lodret eller vandret.

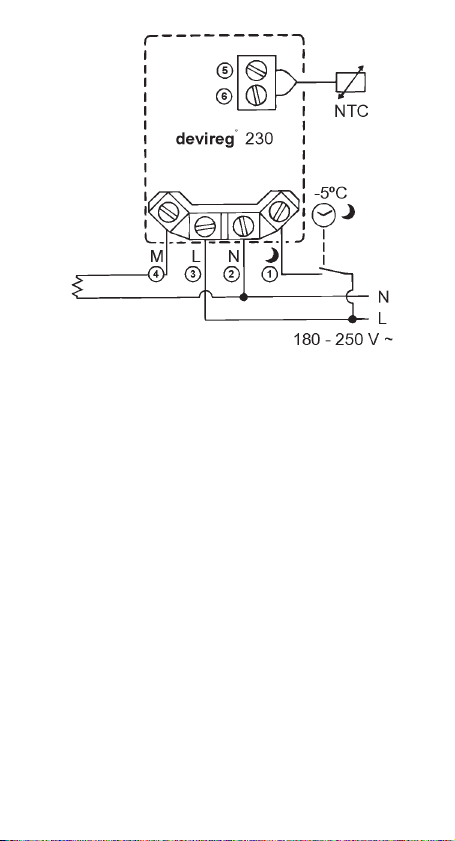

2. Ledningstilslutning jævnfør koblingsdiagrammet.
Varmekablets jordleder samles med jordleder fra
installationen i samlemuffe.
3. Følerkablet kan forlænges op til 50 m med 1,5 mm
installationskabel uden at påvirke termostatens
nøjagtighed. Dog må følerkablet ikke lægges parallelt
med kabler, der fører store strømme, da dette kan
inducere uønskede signaler.
4. Termostatens ydre dele rengøres med en fugtig klud,
evt. opvredet i sæbevand. Brug aldrig opløsningsmidler
(benzin el. lign.), idet dette kan beskadige plastdækslet.
5. devireg
6. devireg
7. devireg
®
230 har indbygget elektronisk afbryder.
®
230 er forsynet med natsænkningsfunktion
(-5°C), som aktiveres ved at koble en fase på klemme 1.
®
230 er afbrudt, når indstillingsknappen er i
området ved det sorte »0« (ingen lys i LED).
2
8. Termostaten kan kombineres med rumføler.
Placering:
Termostaten bør ikke monteres i små badeværelser med
dårlig ventilation. Det anbefales i stedet at placere termostaten
lige uden for badeværelset.
Termostaten må ikke placeres i umiddelbar nærhed af
toiletkummen p.g.a. risiko for kondens og vandsprøjt.
Trægulve:
®
devireg
230 er ikke forsynet med temperaturbegrænser, der
kan fastlåse max. temperatur i gulvet, og er derfor ikke
velegnet til brug i forbindelse med trægulve.
Det anbefales i stedet at benytte deviheat
®
550
Fig. 2
®
230 med gulvføler.
devireg
Ledningsføleren skal monteres i et plastinstallationsrør, som
er lukket for enden, således at cement, beton el. lign. ikke kan
trænge ind i røret. Min. bukkeradius for 5/8" rør er 50 mm.
®
devireg
230 med rumføler.
Rumføleren bør anbringes på en skillevæg ca. 1,5 m
over gulvet. Føleren skal placeres således, at den ikke
bliver påvirket af direkte sollys eller træk.
Fejlfinding
Funktionskontrol:
Opnås der ikke varme ved at skrue op for termostaten,
kontrolleres installationens HPFI/HFI-afbryder og
sikringer, før den autoriserede el-installatør tilkaldes.
Punktvis fejlfinding:
Må kun udføres af el-installatøren.
Kontrol af fejlmuligheder:
- Kontroller netspænding på klemme 2 og 3.
- Efterspænd belastningsklemmerne 2 og 4.
- Mål modstanden i varmekablet, og beregn effekten:
2
52900
U
P= = W 230 V ~
Udfra den beregnede effekt, kan varmekabeltypen
bestemmes v.h.a. opslag i Deres katalog.
- Hvis følerledningen, klemme 5 og 6, afmonteres,
skal lysdioden lyse rød - hvis ikke, er termostaten
defekt.
- Måling af føler med ohmmeter skal give en fast
modstandsværdi i forhold til omgivelsestemperaturen
(se tekniske data på næste side).
- Hvis følerindgangen kortsluttes, klemme 5 og 6,
skal lysdioden lyse grøn og termostaten afbrydes hvis ikke, er termostaten defekt.
R
R
Tekniske data
Temperaturområde:
Driftsspænding:
Belastning:
Belastning (induktiv):
Afbryder:
Driftstemperatur:
Koblingsdifferens:
Natsænkning:
Kapslingsklasse:
Føler:
Følerværdi:
+10°C til +50°C
180 - 250 V ~ 50Hz
250 V ~ 10 A
Cos ϕ = 0,3 Maks. 1 A
Elektronisk
0ºC til +45°C
0,5ºC
5ºC
IP 20
NTC-modstand
-10°C 66 kOhm
0°C 42 kOhm
+25°C 15 kOhm
+50°C 6 kOhm
LED indikator
Intet lys:
Rød:
Grøn:
Systemet er slukket.
Varmen er tilsluttet, men
den indstillede temperatur
er endnu ikke nået.
Den indstillede temperatur er nået og varmen er
ikke tilsluttet.
Garantien:
De har købt et deviheat
system, som vi er sikre på vil
bidrage til at forbedre
komforten og økonomien i
Deres hjem.
®
deviheat
varmeløsning med deviflex
varmekabler eller devimat
varmemåtter, devireg
termostater samt devifast
monteringslister.
Skulle der mod forventning
opstå et problem med Deres
deviheat
, med produktionsenheder
i Danmark, og som leverandør
indenfor den Europæiske
Union, underlagt de almindelige regler om produktansvar
som anført i EU-direktiv 85/
374/CEE samt alle på området
gældende lovgivningsbestemmelser i de enkelte lande,
hvilket forudsætter at:
yder 10 års garanti på
deviflex
devimat
års garanti mod materialefejl
og produktionsfejl i forbindelse
med alle øvrige produkter.
Garantien
omstående GARANTIBEVIS
udfyldes korrekt og i henhold til
instruktionerne og kun såfremt
fejlen inspiceres af eller
præsenteres for eller en
autoriseret -forhandler.
Bemærk venligst, at
GARANTIBEVISET skal være
udformet på dansk, samt at
ISO-koden for Danmark, DK,
er trykt i øverste venstre hjørne
på forsiden af
installationsvejledningen.
er en komplet
®
system, er vi hos
®
varmekabler og
®
varmemåtter og 2
gælder kun, såfremt
forpligter sig til gratis at
®
®
®
®
reparere eller levere en ny
enhed til kunden. I tilfælde af
fejlbehæftede devireg
termostater forbeholder
sig retten til at reparere
enheden gratis og uden
urimelige forsinkelser for
kunden.
Garantien gælder kun
for tilslutninger, der er
foretaget af autoriserede elinstallatører samt installationer der er udført i overensstemmelse med installationsvejledningen, og gælder ikke
ved fejl, som skyldes andre
leverandørers forkerte
konstruktioner, misbrug,
skade forårsaget af andre,
eller ukorrekt installation eller
sådanne andre følgeskader,
som måtte opstå. Såfremt
anmodes om at
inspicere eller reparere fejl,
der er forårsaget af ovennævnte, faktureres arbejdet
fuldt ud. Garantien
bortfalder i tilfælde af manglende betaling for udstyret.
Såfremt anmodes om at
inspicere eller reparere fejl,
der er forårsaget af ovennævnte, faktureres arbejdet
fuldt ud. Garantien
bortfalder i tilfælde af
manglende betaling for
udstyret.
vil til enhver tid reagere
hurtigt, effektivt og ærligt på
alle forespørgsler og rimelige
krav fra vore kunder.
Ovenstående garanti
vedrører produktansvar, mens
der ved køberet henvises til
national lovgivning.
®
Garantibevis
Der ydes hermed Garanti til:
Navn:
Adresse:
Postnr./by:
Telefon:
Bemærk venligst!
Garantien gælder kun, såfremt nedenstående
omhyggeligt udfyldes. Se øvrige betingelser på bagsiden.
Elektriske installationer udført af:
Dato for installation:
Termostattype:
Leverandørens stempel:
DE-VI
DK · 7100 Vejle
Tlf. 75 85 85 85
Fax 75 85 71 10
Produktionskode:
08095085 · 02.05
