Danfoss CVP, CVPP, CVC, CVE, EVM Data sheet [pl]

...

Karta katalogowa

Zawory pilotowe

Typu CVP, CVPP, CVC, CVE, EVM oraz CVH

Zawory pilotowe do bezpośredniego montażu w zaworach głównych

Zadaniem zaworów pilotowych jest mechaniczne sterowanie głównym zaworem serwotłokowym. Montuje się je bezpośrednio w górnej pokrywie zaworu głównego.

W układach o małej wydajności do regulacji można użyć wprost zaworu pilotowego bez zaworu głównego, a tylko z wykorzystaniem odpowiedniego korpusu CVH.

Szeroki wachlarz zaworów pilotowych Danfoss obejmuje:

• Zawory pilotowe stałego ciśnienia typu CVP

• Zawory pilotowe stałej różnicy ciśnienia typu CVPP

• Zawory pilotowe sterowane zewnętrznym sygnałem ciśnienia typu CVC

• Sterowany elektronicznie zawór pilotowy stałego ciśnienia typu CVE

• Elektromagnetyczny zawór pilotowy typu EVM (NC)

• Elektromagnetyczne zawory pilotowe typu EVM (NO)

• Korpusy dla zaworów pilotowych typu CVH do montażu w zewnętrznych rurociągach sterujących

Charakterystyka ogólna Można je też zainstalować w zewnętrznych

• Nadają się do pracy z czynnikami HCFC, niepalnymi HFC, R717 (amoniakiem) i R744 (CO2). Nie zaleca się ich stosowania w przypadku palnych węglowodorów.

• Niezwykle dokładna regulacja ciśnienia i temperatury.

• Zawór pilotowy wkręca się bezpośrednio w zawór główny, bez konieczności spawania, lutowania czy prowadzenia zewnętrznych rurociągach sterujących.

• Zawory pilotowe nadają się do bezpośredniego montażu w zaworach typu ICS, PM lub ICF.

rurociągach sterujących z wykorzystaniem korpusów CVH.

• Wszystkie zawory pilotowe mogą pracować z zaworami głównymi każdej wielkości.

• Kilka zaworów pilotowych można połączyć szeregowo bądź równolegle w celu realizacji kilku funkcji w jednym zaworze ICS lub ICF.

• Wszystkie zawory pilotowe dostarcza się wraz z uszczelkami.

AI248786497190pl-000402 | 1

Karta katalogowa | Zawory pilotowe do głównych zaworów serwosterowanych

Spis treści Strona

Charakterystyka ogólna ................................................................................................................................................................. 1

Konstrukcja ......................................................................................................................................................................................... 3

Charakterystyka techniczna .......................................................................................................................................................... 3

Zawory pilotowe stałego ciśnienia typu CVP ......................................................................................................................... 4

Zawory pilotowe stałej różnicy ciśnień typu CVPP ............................................................................................................... 6

Zawory pilotowe sterowane zewnętrznym sygnałem ciśnienia typu CVC .................................................................. 8

Sterowany elektronicznie zawór pilotowy stałego ciśnienia (stałej różnicy ciśnienia) typu CVE ...................... 11

Elektromagnetyczny zawór pilotowy typu EVM (NC) ........................................................................................................13

Elektromagnetyczne zawory pilotowe typu EVM (NO) .....................................................................................................13

Korpusy dla zaworów pilotowych typu CVH do montażu w zewnętrznych rurociągach sterujących ............14

2 | AI248786497190pl-000402

Karta katalogowa | Zawory pilotowe do głównych zaworów serwosterowanych

Konstrukcja Każdy zawór pilotowy zaprojektowano tak, aby

uzyskać optymalną dokładność regulacji w konkretnym obszarze zastosowania danego zaworu.

W celu dostosowania do specyﬁcznych potrzeb różnorodnych układów, w jednym zaworze głównym (ICS, ICF czy wycofanym z produkcji PM) można zainstalować kilka zaworów pilotowych w konﬁguracji szeregowej bądź równoległej.

Charakterystyka techniczna

Czynniki chłodnicze Zawory pilotowe nadają się do pracy z czynnikami HCFC, niepalnymi HFC, R717 (amoniakiem) i R744 (CO2). Nie zaleca się ich stosowania w przypadku palnych węglowodorów.

Zakres temperatury:

-60/+120°C (-76/+248°F)

Zakres ciśnienia:

Zawory pilotowe zaprojektowano na maksymalne robocze ciśnienie manometryczne 52 bar (754 psig).

Zawory pilotowe mogą być zainstalowane z wykorzystaniem korpusów CVH – albo w roli niezależnych regulatorów, albo jako piloty w zewnętrznych rurociągach sterujących do zaworów głównych.

Zawory pilotowe nadają się do zaworów głównych typu ICS każdej wielkości oraz do zaworów typu ICF 50/65.

Zakres nastawy ciśnienia zależy od konkretnego typu zaworu pilotowego.

Więcej informacji można znaleźć w poradniku montażu zaworów głównych ICS i ICF.

AI248786497190pl-000402 | 3

Karta katalogowa | Zawory pilotowe do głównych zaworów serwosterowanych

227 mm (8.94”)

M24 x 1.5

Zawory pilotowe stałego ciśnienia typu CVP

Współczynnik kV/CV zmierzono dla zaworu pilotowego zainstalowanego w zewnętrznym rurociągu w korpusie CVH. Wartość może się nieco różnić, w zależności od nastawy.

Budowa i działanie

CVP

CVP to zawór pilotowy stałego ciśnienia o maksymalnym ciśnieniu roboczym 52 bar (754 psi) i o 3 zakresach nastawy pokrywających przedział od -0,66 do 52 bar (19,5 ’’Hg do 754 psi).

Zawór ten służy do utrzymywania stałego ciśnienia na dopływie do zaworu głównego.

Montaż w korpusie CVH daje możliwość wykorzystania zaworu CVP w roli samodzielnego zaworu stałego ciśnienia lub nadmiarowego zaworu upustowego (np. dla zabezpieczenia przed nadmiernym wzrostem ciśnienia uwięzionej cieczy).

Uwaga:

Zawory pilotowe CVP nadają się do większości zastosowań w układach chłodniczych, włącznie z układami upustu gorących par.

Dane techniczne

Typ zaworu

CVP-L 52 754 0.40 0.46 -60/+120 -76/+248 -0.66 - 7 19.5 cala Hg do 102 027B0920

CVP-M 52 754

CVP-H 52 754 0.40 0.46 -60/+120 -76/+248 25 - 52 363 - 754 027B0922

Maks. ciśnienie

robocze

[bar] [psi] [m3/h] [US gal/min] [°C] [°F] [bar] [psi]

Współczynnik kV/C

0.40 0.46

Zakres temperatury Zakres ciśnienia Nr kodowy

-60/+120 -76/+248 4 - 28 58 - 406 027B0921

Pasmo P dla zaworu głównego ICS lub PM sterowanego pilotem CVP < 0,2 bar (2,9 psi)

Wymiary i waga

CVP

Waga: ok. 1,46 kg (3,22 lbs)

187 mm (7.36”)

Ø50 mm (1.97”)

58 mm (2.28”)

182 mm (7.17”)

= 31.7

4 | AI248786497190pl-000402

Karta katalogowa | Zawory pilotowe do głównych zaworów serwosterowanych

1 2

3 4

Zawory pilotowe stałego ciśnienia typu CVP

– ciąg dalszy

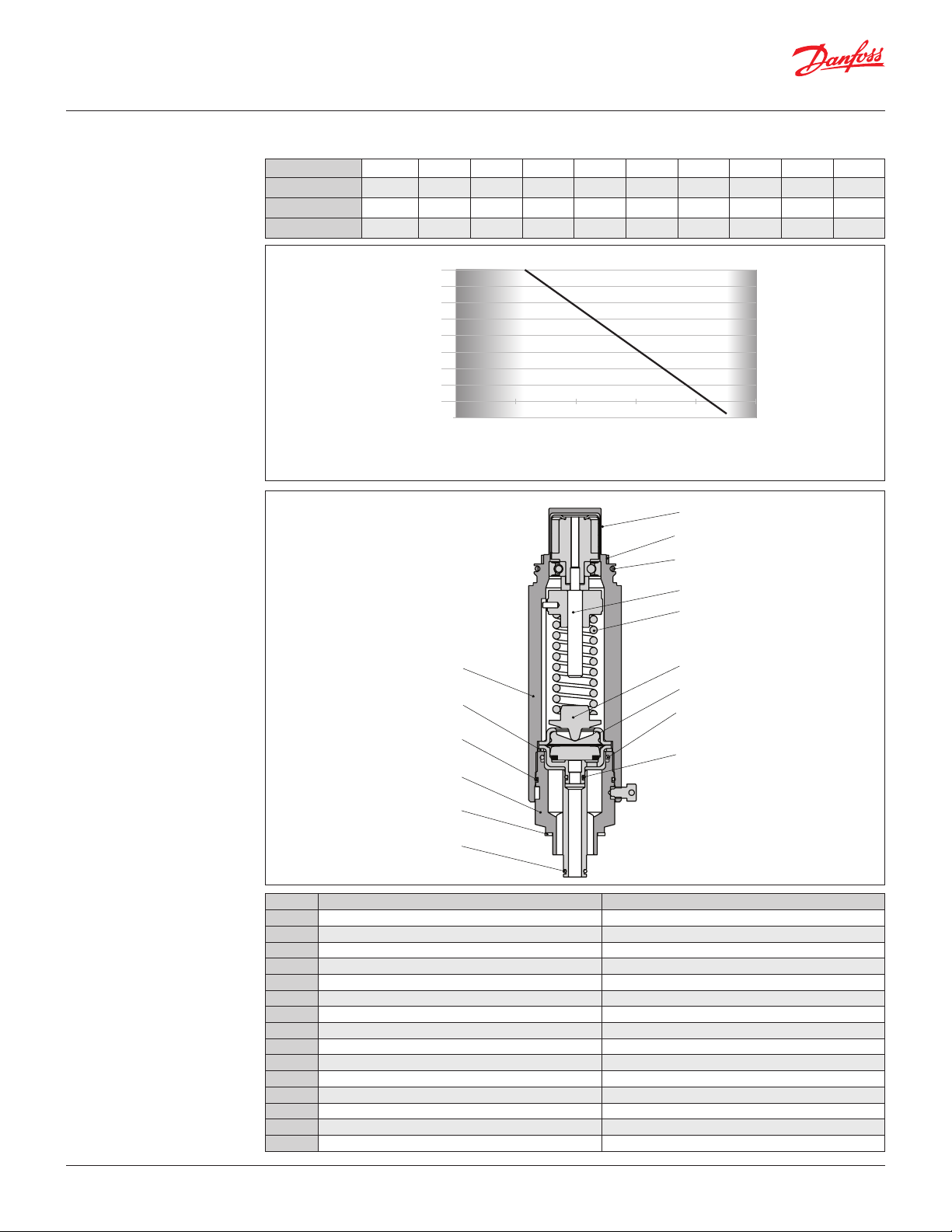

Specyﬁkacja materiałowa – CVP

Nr Część Materiał

1 Kołpak ochronny Stal

2 Wrzeciono nastawcze Stal nierdzewna

3 Uszczelka kołpaka Nylon

4 Dławnica Stal

5 Uszczelka Teﬂon

6 Sprężyna Stal

7 Talerz sprężyny Stal

8 Zespół membrany Stal nierdzewna

9 Pokrywa zaworu Stal

10 Uszczelka pokrywy Aluminium

11 Pierścień podtrzymujący

12 O-ring

13 Podstawa Stal

14 Uszczelka Fibra

15 O-ring

16 O-ring

AI248786497190pl-000402 | 5

Karta katalogowa | Zawory pilotowe do głównych zaworów serwosterowanych

255 mm (10.04”)

M24 x 1.5

Zawory pilotowe stałej różnicy ciśnienia typu CVPP CVPP to zawór pilotowy stałej różnicy ciśnień

Budowa i działanie

CVPP

o maksymalnym ciśnieniu roboczym 52 bar (754 psi) i o 2 zakresach nastawy pokrywających przedział od – 0,66 do 28 bar (19,5 ’’Hg do 406 psi).

Zawór ten służy do utrzymywania stałej różnicy między ciśnieniem odniesienia w przyłączu zaworu CVPP i ciśnieniem na dopływie do zaworu głównego.

Membrana w zaworze CVPP ﬁzycznie oddziela przestrzeń o ciśnieniu odniesienia od czynnika chłodniczego. Dlatego zawór ten można również wykorzystać w charakterze pilota pneumatycznego sterującego zaworem głównym bądź w roli samodzielnego pneumatycznego zaworu regulacyjnego, zamontowanego w korpusie CVH.

Dane techniczne

Współczynnik kV/CV zmierzono dla zaworu pilotowego zainstalowanego w zewnętrznym rurociągu w korpusie CVH. Wartość może się nieco różnić, w zależności od nastawy.

Typ zaworu

CVPP-L 52 754 0.40 0.46 -60/+120 -76/+248 -0.66 - 7 19.5 cala Hg do 102 027B0930

CVPP-M 52 754 0.40 0.46 -60/+120 -76/+248 4 - 28 58 - 406 027B0931

Maks. ciśnienie

robocze

[bar] [psi] [m3/h] [US gal/min] [°C] [°F] [bar] [psi]

Współczynnik kV/C

Zakres temperatury Zakres ciśnienia Nr kodowy.

Pasmo P dla zaworu głównego ICS, ICF lub PM sterowanego pilotem CVPP < 0,2 bar (2,9 psi).

Wymiary i waga

CVPP

214 mm (8.42”)

136 mm (5.35”)

= 31.7

Waga: ok. 1,75 kg (3,86 lbs)

Ø50 mm (1.97”)

66 mm (2.60”)

6 | AI248786497190pl-000402

Karta katalogowa | Zawory pilotowe do głównych zaworów serwosterowanych

1 2

3 4

5 16 17

Zawory pilotowe stałej różnicy ciśnienia typu CVPP

– ciąg dalszy

Specyﬁkacja materiałowa – CVPP

Gwint G¼

Nr Część Materiał

1 Kołpak ochronny Stal 2 Wrzeciono nastawcze Stal nierdzewna 3 Uszczelka kołpaka Nylon 4 Dławnica Stal 5 Uszczelka Teﬂon 6 Sprężyna Stal 7 Talerz sprężyny Stal 8 Zespół membrany Stal nierdzewna

9 Pokrywa zaworu Stal 10 Uszczelka pokrywy Aluminium 11 Pierścień podtrzymujący 12 O-ring 13 Podstawa Stal 14 Uszczelka Fibra 15 O-ring 16 Uszczelka Fibra 17 Przyłącze zewnętrznego ciśnienia G¼ Stal 18 Uszczelka Fibra 19 Złączka banjo 20 O-ring

Stal

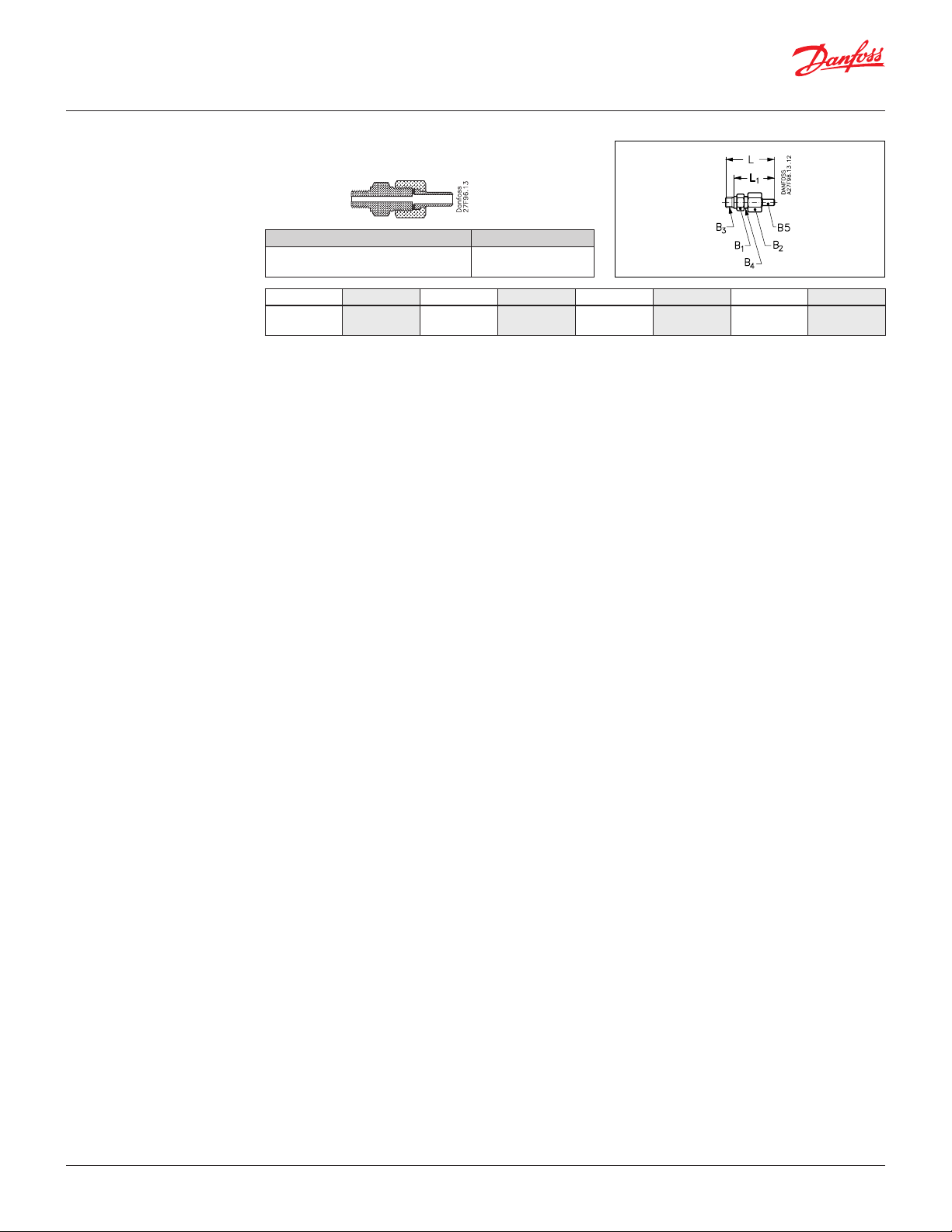

Przyłącze zaworu pilotowego do spawania (w komplecie)

Do zamówienia przyłącza dodatkowo, służy numer kodowy

Opis Nr kodowy

∅ 6.5 mm / ∅ 10 mm (∅ 0.26” / ∅ 0.39”) spawane / lutowane

L L

mm cale

2.60

2.13

027B2035

AF 19 AF 22 G 1/4 A G 3/8 A

∅6.5 / ∅10

∅0,26 / ∅0,39

AI248786497190pl-000402 | 7

Karta katalogowa | Zawory pilotowe do głównych zaworów serwosterowanych

263 mm (10.35”)

M24 x 1.5

Zawory pilotowe sterowane zewnętrznym sygnałem ciśnienia typu CVC

Zewnętrzny sygnał ciśnienia musi pochodzić z niskociśnieniowej części układu.

Współczynnik kV/CV zmierzono dla zaworu pilotowego zainstalowanego w zewnętrznym przewodzie w korpusie CVH. Wartość może się nieco różnić, w zależności od nastawy.

Budowa i działanie

CVC

CVC to zawór pilotowy stałego ciśnienia, sterowany zewnętrznym sygnałem ciśnienia, o maksymalnym ciśnieniu roboczym 52 bar (754 psi) i o 2 zakresach nastawy pokrywających przedział od -0,66 do 28 bar (19,5 ’’Hg do 406 psi).

Zawór CVC służy do utrzymywania stałego ciśnienia w określonym punkcie układu, z którego pochodzi zewnętrzny sygnał sterujący.

Zawory główne ICS sterowane pilotami CVC służą np. do:

• regulacji ciśnienia na wylocie zaworu dla ograniczenia maks. ciśnienia ssania (regulacji ciśnienia w skrzyni korbowej sprężarki);

• regulacji ciśnienia na wylocie zaworu dla graniczenia ciśnienia w rurociągu gorących par do odszraniania.

Dane techniczne

Typ zaworu

CVC-L 52 754 0.20 0.23 -60/+120 -76/+248 -0.66 - 7 19.5 cala Hg do 102 027B0940

CVC-M 52 754 0.20 0.23 -60/+120 -76/+248 4 - 28 58 - 406 027B0941

Maks. ciśnienie

robocze

[bar] [psi] [m3/h] [US gal/min] [°C] [°F] [bar] [psi]

Współczynnik kV/C

Zakres temperatury Zakres ciśnienia Nr kodowy

Pasmo P dla zaworu głównego ICS, PM lub PMC sterowanego pilotem CVC < 0,3 bar (4,4 psi)

Wymiary i waga

CVC

182 mm (7.16”)

215 mm (8.46”)

236 mm (9.29”)

= 31.7

Waga: ok. 1,78 kg (3,92 lbs)

66 mm (2.60”)

8 | AI248786497190pl-000402

Karta katalogowa | Zawory pilotowe do głównych zaworów serwosterowanych

1 2

3 4 5

19 20

Zawory pilotowe sterowane zewnętrznym sygnałem ciśnienia typu CVC – ciąg

dalszy

Specyﬁkacja materiałowa – CVC

Gwint G¼

Nr Część Materiał

1 Kołpak ochronny Stal

2 Wrzeciono nastawcze Stal nierdzewna

3 Uszczelka kołpaka Nylon

4 Dławnica Stal

5 Uszczelka Teﬂon

6 Sprężyna Stal

7 Talerz sprężyny Stal

8 Zespół membrany Stal nierdzewna

9 Pokrywa zaworu Stal

10 Uszczelka pokrywy Aluminium

11 Pierścień podtrzymujący

12 O-ring

13 Podstawa Stal

14 Uszczelka Fibra

15 O-ring

16 Uszczelka Fibra

17 Przyłącze zewnętrznego ciśnienia G¼ Stal

18 Uszczelka Fibra

19 Złączka banjo

20 O-ring

21 O-ring

22 O-ring

Stal

AI248786497190pl-000402 | 9

Karta katalogowa | Zawory pilotowe do głównych zaworów serwosterowanych

Zawory pilotowe sterowane zewnętrznym sygnałem ciśnienia typu CVC

– ciąg dalszy

Przyłącze zaworu pilotowego do spawania (w komplecie)

Do zamówienia przyłącza dodatkowo służy numer kodowy

Opis Nr kodowy

∅ 6.5 mm / ∅ 10 mm (∅ 0.26“ / ∅ 0.39”) spawane / lutowane

L L

mm cale

2.60

2.13

027B2035

AF 19 AF 22 G 1/4 A G 3/8 A

∅6.5 / ∅10

∅0,26 / ∅0,39

10 | AI248786497190pl-000402

Karta katalogowa | Zawory pilotowe do głównych zaworów serwosterowanych

215 mm

(8.5”)

Ø 50 mm

(1.97”)

= 31.7

M24 x 1.5

58 mm

(2.28”)

45 mm

(1.77”)

117 mm

(4.6”)

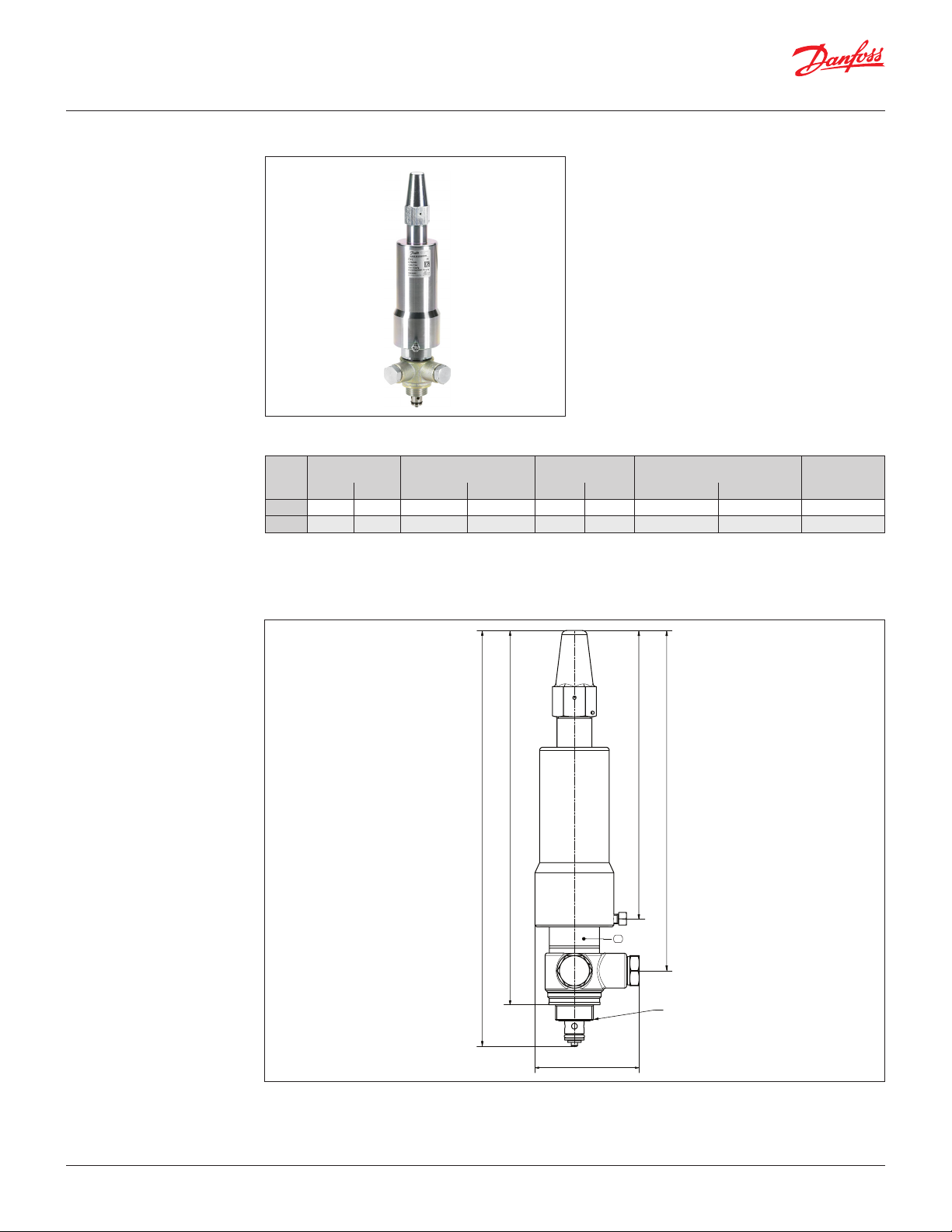

Sterowany elektronicznie zawór pilotowy stałego ciśnienia (stałej różnicy ciśnienia) typu CVE

Współczynnik kV/CV zmierzono dla zaworu pilotowego zainstalowanego w rurociągu zewnętrznym w korpusie CVH. Wartość może się nieco różnić, w zależności od nastawy.

Budowa i działanie

CVE

Pilot CVE wraz z zamontowanym na nim silnikiem krokowym ICAD 1200A stanowi zawór pilotowy stałego ciśnienia z elektroniczną zmianą nastawy, o maksymalnym ciśnieniu roboczym 52 bar (754 psi) i elektronicznej regulacji w zakresie nastawy od -0,66 do 8 bar nadciśnienia (19,5 ’’Hg do 116 psi). Konstrukcja zaworu CVE jest hermetyczna, a jego napęd od silnika ICAD odbywa się za pośrednictwem sprzęgła magnetycznego. Zawór CVE służy do dokładnego utrzymywania stałego ciśnienia na dopływie do zaworu głównego ICS, np. w celu regulacji ciśnienia parowania. Zespół CVE/ICAD może zarówno pracować autonomicznie, jak i ze sterowaniem za pomocą regulatora EKE 347 bądź sterownika programowalnego wyposażonego w odpowiednią funkcję. W wariancie autonomicznym napęd ICAD można nastawiać na żądane ciśnienie bezpośrednio bądź zdalnie przy pomocy odpowiednich połączeń elektrycznych.

Dane techniczne

Typ zaworu

CVE-L 52 754 0.40 0.46 -60/+120 -76/+248 -0.66 - 8 19.5 cala Hg do 116 027B0980

Maks. ciśnienie

robocze

[bar] [psi] [m3/h] [US gal/min] [°C] [°F] [bar] [psi]

Współczynnik kV/C

Zakres temperatury Zakres ciśnienia Nr kodowy

Dla zaworu CVE odpowiedni jest napęd ICAD 1200A

ICAD 1200A z przewodami

1,5 m / 60 cali

027H9077 027H9122

ICAD 1200A

bez przewodów

Wymiary i waga

CVE

Waga: ok. 1,75 kg (3,86 lbs)

AI248786497190pl-000402 | 11

Karta katalogowa | Zawory pilotowe do głównych zaworów serwosterowanych

-1

0% 20%40% 60%80% 100%

barg

14.5

29.0

43.5

58.0

72.5

87.0

101.5

psig

116.0

-29.5” Hg

Sterowany elektronicznie zawór pilotowy stałego ciśnienia (stałej różnicy ciśnienia) typu CVE

– ciąg alszy

Nastawy ciśnienia dla CVE (patrz: nastawianie ICAD w poradniku instalacji AN213086423355)

barg -0.66 0 1 2 3 4 5 6 7 8

psig 19.5 cala Hg 0 14.5 29.0 43.5 58.0 72.5 87. 0 101.5 116.0

mA 18. 3 17.1 15.9 14 .7 13 .5 12. 3 11.1 9.9 8.7 7.5

Odczyt ICAD (%) 90% 83% 75% 67% 60% 53% 45% 37% 30% 23%

Strefa wyłączona*

Otwarcie ICAD (dekompresja sprężyną)

* Zaleca się nie wykrac zać poza wartości z powyższej tabeli

Strefa wyłączona*

Specyﬁkacja materiałowa – CVE

12 | AI248786497190pl-000402

Nr Część Materiał

1 Końcówka dla ICAD Stal nierdzewna 2 Wrzeciono nastawcze Stal nierdzewna 6 Sprężyna Stal 7 Talerz sprężyny Stal 8 Zespół membrany Stal nierdzewna

9 Pokrywa zaworu Stal nierdzewna 10 Uszczelka pokrywy Aluminium 11 Pierścień podtrzymujący 12 O-ring 13 Podstawa Stal 14 Uszczelka Fibra 15 O-ring 26 Uszczelka Teﬂon 27 O-ring Chloropren (Neopren) 28 O-ring

Karta katalogowa | Zawory pilotowe do głównych zaworów serwosterowanych

107 mm (4.21”)

12 W a.c./d.c.

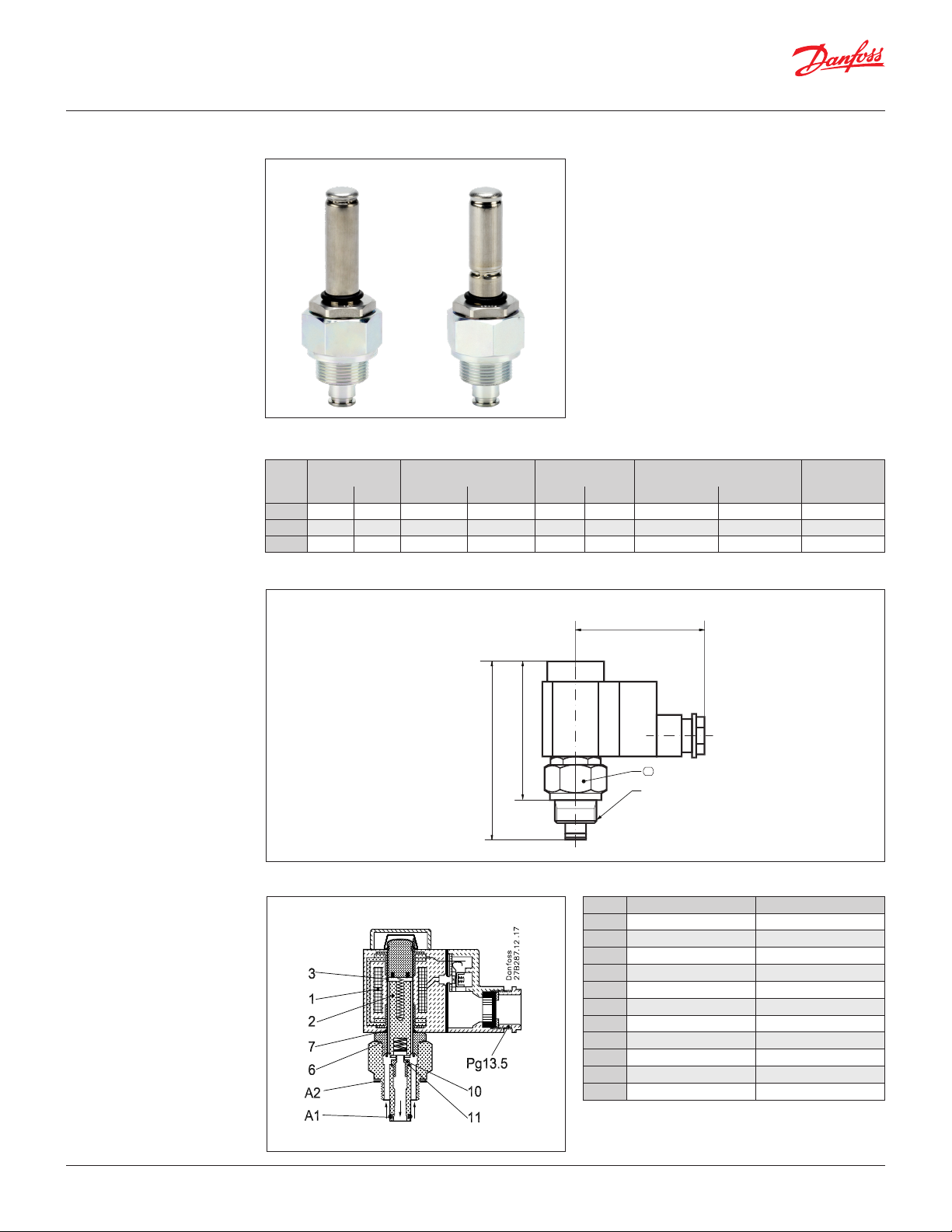

Elektromagnetyczny zawór pilotowy typu EVM (NC – normalnie zamknięty)

Elektromagnetyczne zawory pilotowe typu EVM (NO – normalnie otwarte)

Współczynnik kV/CV zmierzono dla zaworu pilotowego zainstalowanego w zewnętrznym rurociągu w korpusie CVH. Wartość może się nieco różnić, w zależności od nastawy.

MOPD: Maksymalna różnica ciśnienia do otwarcia z cewką 10 W AC.

Z cewką: 20 W AC: 40 bar (580 psi) 20 W DC: 14 bar (203 psi)

MCPD: Maksymalna różnica ciśnienia do zamknięcia z cewką 10/12 W AC lub 20 W DC.

Budowa i działanie

EVM (NC) EVM (NO)

Pilotowe zawory elektromagnetyczne znajdują zastosowanie tam, gdzie wymaga się dwustanowej (ON/OFF) pracy zaworu głównego. Zawory EVM zaprojektowano do pracy z cewkami elektromagnetycznymi ﬁrmy Danfoss (Karta katalogowa DKRCC.PD.BS0.F „Coils for solenoid valves” – „Cewki zaworów elektromagnetycznych”).

Zawór EVM można zamontować w korpusie CVH i wykorzystać jako zawór elektromagnetyczny bezpośredniego działania.

Dane techniczne

Typ zaworu

EVM NC 65 940 0.28 0.32 -60/+120 -76/+248 21 305 027B1120

EVM NO 52 754 0.12 0.14 -60/+120 -76/+248 19 276 027B1130

EVM NO 52 754 0.12 0.14 -60/+120 -76/+248 40 580 027B1132

Maks. ciśnienie

robocze

[bar] [psi] [m3/h] [US gal/min] [°C] [°F] [bar] [psi]

Współczynnik

kV/C

Zakres temperatury MOPD/MCPD Nr kodowy

Wymiary i waga

EVM

82 mm (3.23”)

10 W a.c.

72 mm (2.83”)

Waga: ok. 0,25 kg (0,6 lbs) – bez cewki

Specyﬁkacja materiałowa

EVM

83 mm (3.27”)

= 32

M24 x 1.5

Nr Część Materiał

1 Cewka

2 Rdzeń Stal nierdzewna

3 Tuleja rdzenia Stal nierdzewna

A2 Uszczelka Bez azbestu

A1 O-ring Chloropren (Neopren)

6 Uszczelka Aluminium

7 Pierścień dystansowy

8 Nakrętka

9 Zatrzask

10 Grzybek zaworu Stal

11 Gniazdo zaworu Teﬂon (PTFE)

AI248786497190pl-000402 | 13

Karta katalogowa | Zawory pilotowe do głównych zaworów serwosterowanych

24 mm

(2.99”)

(1.42”)

24 mm

(2.99”)

(1.42”)

18 mm

(2.76”)

(1.42”)

Korpusy dla zaworów pilotowych typu CVH do montażu w zewnętrznych rurociągach sterujących

(0.94”)

(0.77”)

19.5 mm

Masa: 0,35 kg (0,8 lb.)

(0.94”)

(0.77”)

19.5 mm

Masa: 0,35 kg (0,8 lb.)

/4” NPT

36 mm

(1.42”)

76 mm

G 1/4 A

36 mm

(1.42”)

76 mm

36 mm

DN Norma Materiał Nr kodowy

Wewnętrzny gwint rurowy

6 ANSI/ASME B1.20.1

DN Norma Materiał Nr kodowy

DIN 9SMnPb 28 W no. 1.0718

027F1159

Wewnętrzny gwint rurowy

6 ISO 228-1

DN Norma Materiał Nr kodowy

DIN 9SMnPb 28 W no. 1.0718

027F1160

3/8’’ do spawania czołowego

ASME B 36.10M SCHEDULE 80

DIN. CK 15. W no. 1.1141

027F1047

(0.5”)

(0.71”)

12.7 mm

Masa: 0,33 kg (0,7 lb.)

(0.87”)

22 mm

Masa: 0,34 kg (0,7 lb.)

(0.67”)

17 mm

36 mm

(1.42”)

70 mm

36 mm

(1.42”)

70 mm

(2.76”)

36 mm

DN Norma Materiał Nr kodowy

½’’ do spawania czołowego

ASME B 36.10M SCHEDULE 80

DIN. CK 15. W no. 1.1141

027F1090

14 | AI248786497190pl-000402

Karta katalogowa | Zawory pilotowe do głównych zaworów serwosterowanych

31 mm

(2.76”)

(1.42”)

Korpusy dla zaworów pilotowych typu CVH do montażu w zewnętrznych rurociągach sterujących

– ciąg alszy

(1.22”)

22 mm

(0.587”)

Masa: 0,40 kg (0,9 lb.)

36 mm

(1.42”)

70 mm

36 mm

DN Norma Materiał Nr kodowy

½’’ do spawania w gnieździe

15 ASME B 16.11

DIN. CK 15. W no. 1.1141

027F1091

AI248786497190pl-000402 | 15

Danfoss Poland Sp. z o.o.

z siedzibą w Grodzisku Mazowieckim 05-825 przy ul. Chrzanowskiej 5, zarejestrowana w Sądzie Rejonowym dla m. st. Warszawa w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, KRS: 0000018540, NIP: 586-000-58-44, REGON: 190209149, Kapitał Zakładowy 31 922 100 zł. www.danfoss.pl, tel.: + 48 22 104 00 00, e-mail: bok@danfoss.com Lokalizacja Tuchom • ul. Tęczowa 46 • 80-209 Chwaszczyno

Danfoss nie ponosi odpowiedzialności za możliwe błędy drukarskie w katalogach, broszurach i innych materiałach drukowanych. Dane techniczne zawarte w broszurze mogą ulec zmianie bez wcześniejszego uprzedzenia, jako efekt stałych ulepszeń i modyﬁkacji naszych urządzeń. Wszystkie znaki towarowe w tym materiale są własnością odpowiednich spółek. Danfoss, logotyp Danfoss są znakami towarowymi Danfoss A/S. Wszystkie prawa zastrzeżone.

AI248786497190pl-000402 | 16

Danfoss CVP, CVPP, CVC, CVE, EVM Data sheet [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
