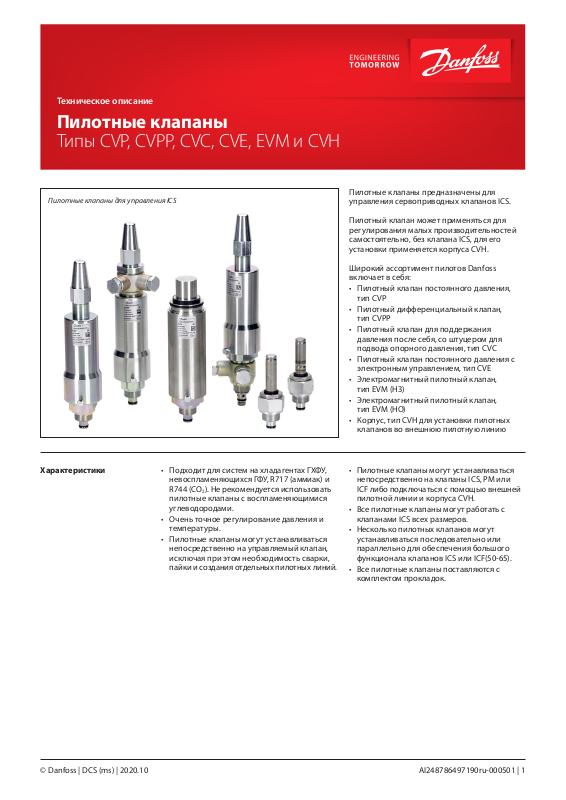

Техническое описание
Пилотные клапаны
Типы CVP, CVPP, CVC, CVE, EVM и CVH
Пилотные клапаны для управления ICS
Пилотные клапаны предназначены для
управления сервоприводных клапанов ICS.
Пилотный клапан может применяться для
регулирования малых производительностей
самостоятельно, без клапана ICS, для его
установки применяется корпуса CVH.
Широкий ассортимент пилотов Danfoss
включает в себя:
• Пилотный клапан постоянного давления,
тип CVP
• Пилотный дифференциальный клапан,
тип CVPP
• Пилотный клапан для поддержания
давления после себя, со штуцером для
подвода опорного давления, тип CVC
• Пилотный клапан постоянного давления с
электронным управлением, тип CVE
• Электромагнитный пилотный клапан,
тип EVM (НЗ)
• Электромагнитный пилотный клапан,
тип EVM (НО)
• Корпус, тип CVH для установки пилотных
клапанов во внешнюю пилотную линию
Характеристики • Пилотные клапаны могут устанавливаться
• Подходит для систем на хладагентах ГХФУ,
невоспламеняющихся ГФУ, R717 (аммиак) и
R744 (CO2). Не рекомендуется использовать
пилотные клапаны с воспламеняющимися
углеводородами.
• Очень точное регулирование давления и
температуры.
• Пилотные клапаны могут устанавливаться
непосредственно на управляемый клапан,
исключая при этом необходимость сварки,
пайки и создания отдельных пилотных линий.
непосредственно на клапаны ICS, PM или
ICF либо подключаться с помощью внешней
пилотной линии и корпуса CVH.
• Все пилотные клапаны могут работать с
клапанами ICS всех размеров.
• Несколько пилотных клапанов могут
устанавливаться последовательно или
параллельно для обеспечения большого
функционала клапанов ICS или ICF(50-65).
• Все пилотные клапаны поставляются с
комплектом прокладок.
© Danfoss | DCS (ms) | 2020.10
AI248786497190ru-000501 | 1
Техническое описание | Пилотные клапаны для сервоприводных клапанов с пилотным управлением
Содержание Стр.
Характеристики ...................................................................................1
Конструкция.......................................................................................3
Технические характеристики ......................................................................3
Пилотный клапан постоянного давления, тип CVP.................................................4
Пилотный клапан перепада давления, тип CVPP ...................................................6
Управляемый давлением пилотный клапан со штуцером для подвода
Пилотный клапан постоянного давления с электронным управлением (постоянный перепад
давления), тип CVE............................................................................... 11
Электромагнитные пилотные клапаны, тип EVM (НЗ) ............................................ 13
Электромагнитные пилотные клапаны, тип EVM (НО)............................................ 13
Корпусы для пилотных клапанов типа CVH для установки на внешних пилотных линиях........ 14
опорного давления, тип CVC ...8
2 | AI248786497190ru-000501
© Danfoss | DCS (ms) | 2020.10
Техническое описание | Пилотные клапаны для сервоприводных клапанов с пилотным управлением
Конструкция Каждый пилотный клапан обеспечивает
оптимальную точность регулирования в
пределах своих функциональных возможностей.
Несколько пилотных клапанов могут быть
установлены последовательно и/или
параллельно на клапанах (ICS, ICF или снятых
с производства PM) для различных областей
применения.
Технические
характеристики
Хладагенты
Пригодны для систем на ГХФУ,
невоспламеняющихся ГФУ, R717 (аммиак) и
R744 (CO2). Не рекомендуется использовать
пилотные клапаны с воспламеняющимися
углеводородами.
Диапазон температур:
-60 – 120 °C
Диапазон давления:
Пилотные клапаны рассчитаны на максимальное
рабочее давление 52 бар (изб.)
Пилотные клапаны, установленные в корпус
CVH, могут использоваться во внешних линиях
и работать как независимые клапаны или как
внешние управляющие клапаны клапана ICS.
Пилотные клапаны могут работать с
клапанами ICS или ICF (50-65).
Диапазоны значений давления приведены
отдельно для каждого пилотного клапана.
Более подробная информация приведена в
руководстве по монтажу клапанов ICS или ICF.
© Danfoss | DCS (ms) | 2020.10
AI248786497190ru-000501 | 3
Техническое описание | Пилотные клапаны для сервоприводных клапанов с пилотным управлением
227 mm (8.94 in.)
M24 x 1.5

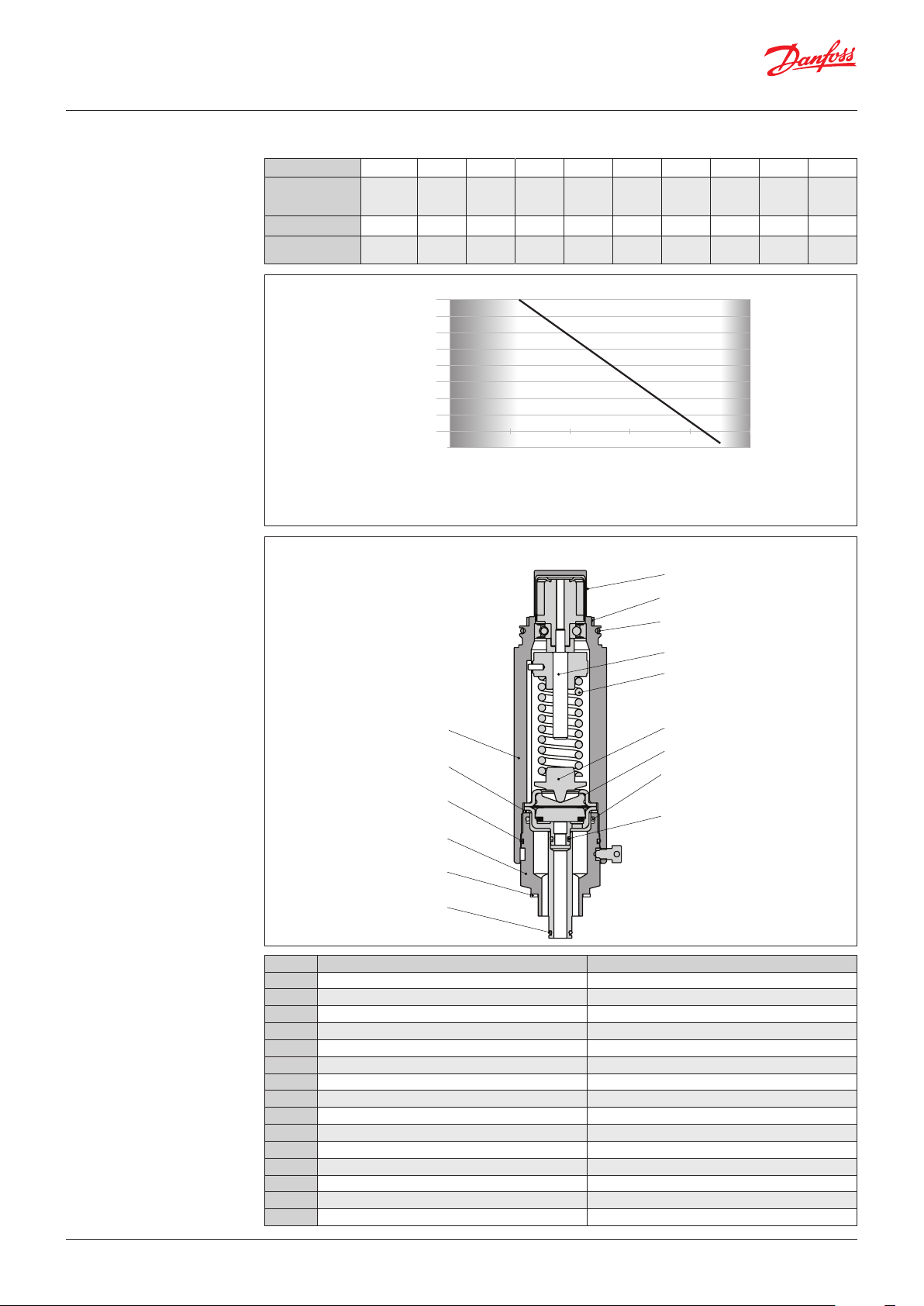

Пилотный клапан
постоянного давления,
тип CVP
Значение kv / Cv измерено, когда
пилотные клапаны, установлены в
корпусе CVH во внешних пилотных
линиях. Данное значение может
незначительно изменяться в
зависимости от значения настройки.
Конструкция и принцип действия
CVP
CVP представляет собой пилотный клапан
постоянного давления для макс. рабочего
давления 52 бар и 3 диапазонами настроек от
-0,66 до 52 бар.
Данный пилотный клапан используется для
поддержания постоянного давления до
управляемого клапана.
Когда пилотный клапан CVP установлен в корпу
CVH, он может использоваться как отдельный
клапан для поддержания постоянного давления
или перепускной клапан (например, для
предотвращения появления избыточного
давления).
Примечание:
Пилотный клапан CVP может использоваться в
большинстве областей применения холодильных
систем, включая систему дренажа после оттайки.
Технические характеристики
Тип
клапана
CVP-L 52 754 0,40 0,46 -60 – 120 -76 – 248 -0,66 – 7
CVP-M 52 754
CVP-H 52 754 0,40 0,46 -60 – 120 -76 – 248 25 - 52 363 - 754 027B0922
Макс. рабочее
давление
[фунт/кв.
[бар]
дюйм]
Значение kv / C
[м3/ч]
0,40 0,46
(галлон США/
мин)
v
Диапазон
температур
[°C] [°F] [бар] [фунт/кв. дюйм]
-60 – 120 -76 – 248 4 – 28 58 - 406 027B0921
диапазон давлений Кодовый
от 19,5 рт. столба
до 102
номер
027B0920
Зона пропорциональности для клапанной системы, регулируемой главными клапанами CVP и
ICS или PM: < 0,2 бар (изб.)
с
Размеры и масса
CVP
Масса: прибл. 1,46 кг / 3,22 фунта
187 mm (7.36 in.)
Ø50 mm (1.97 in.)
58 mm (2.28 in.)
182 mm (7.17 in.)
= 31.7
4 | AI248786497190ru-000501
© Danfoss | DCS (ms) | 2020.10
Техническое описание | Пилотные клапаны для сервоприводных клапанов с пилотным управлением
1
2
3
4
5
7
8
16
12
Пилотный клапан
постоянного давления,
тип CVP - продолжение
Технические характеристики
материала - CVP
6
9
10
11
13
14
15
№ п/п Деталь Материал
1 Защитный колпачок Сталь
2 Шпиндель настройки Нерж. сталь
3 Уплотнение колпачка Нейлон
4 Сальник Сталь
5 Уплотнение Тефлон
6 Пружина Сталь
7 Стопор пружины Сталь
8 Мембрана в сборе Нерж. сталь
9 Крышка клапана Сталь
10 Уплотнение крышки Алюминий
11 Опорное уплотнительное кольцо
12 Уплотнительное кольцо
13 Основание Сталь
14 Уплотнение Волокнистая прокладка
15 Уплотнительное кольцо
16 Уплотнительное кольцо
© Danfoss | DCS (ms) | 2020.10
AI248786497190ru-000501 | 5
Техническое описание | Пилотные клапаны для сервоприводных клапанов с пилотным управлением
255 mm (10.04 in.)
M24 x 1.5

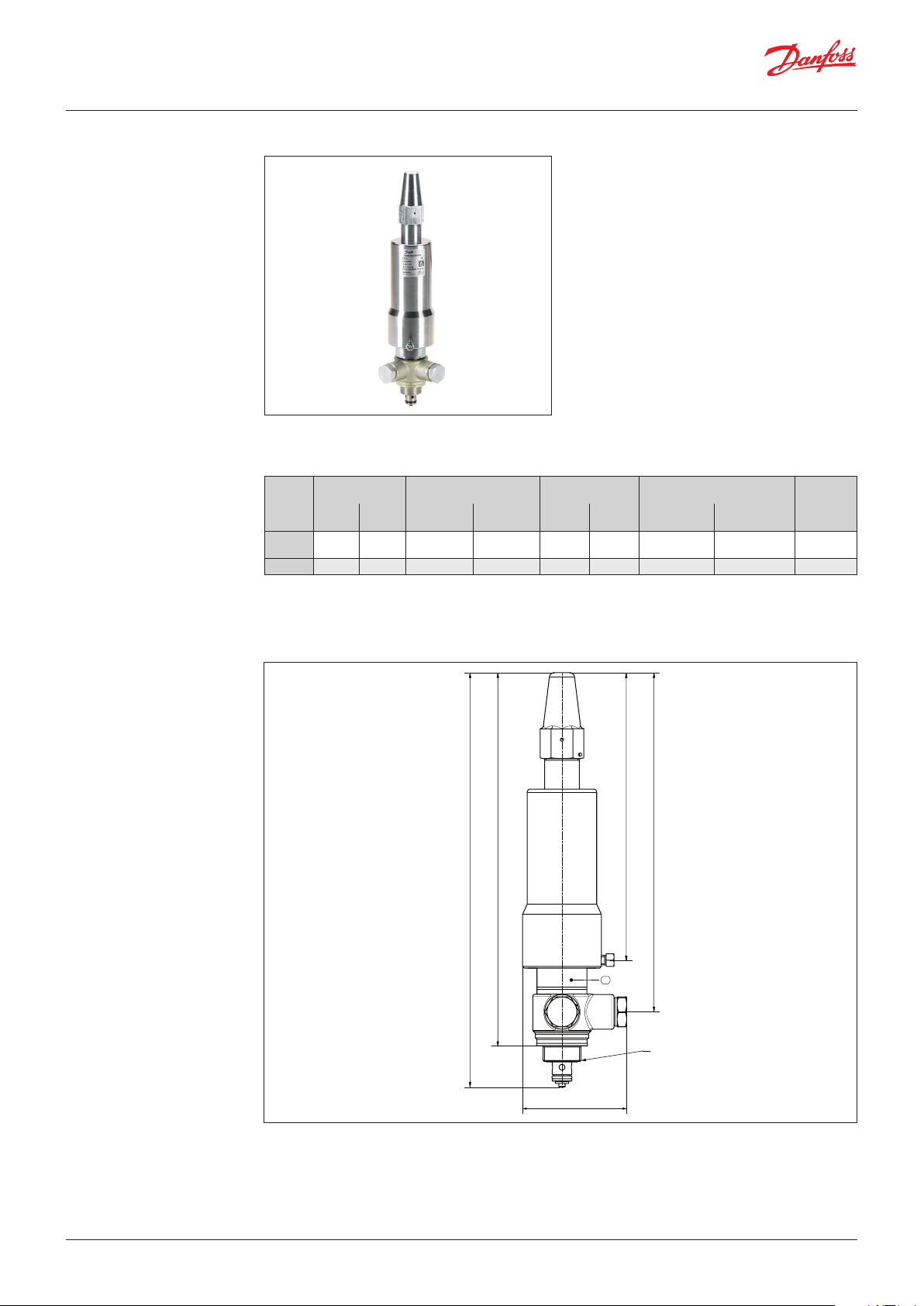

Пилотный клапан перепада
давления, тип CVPP CVPP представляет собой пилотный клапан
Конструкция и принцип действия
CVPP
поддержания перепада давления для макс.
рабочего давления 52 бар с 2 диапазонами
настроек от -0,66 до 28 бар .
Пилотный клапан используется для поддержания
постоянного перепада давления до и после
управляемого клапана.
CVPP включает в себя мембрану, поэтому опорно
давление и хладагент в клапане физически
разделены. Следовательно, пилотный клапан
может использоваться в качестве
пневматического регулирующего клапана для
управления главным клапаном или в качестве
автономного пневматического клапана,
установленного в корпусе CVH.
Технические характеристики
Значение kv / Cv измерено, когда
пилотные клапаны, установлены в
корпусе CVH во внешних пилотных
линиях. Данное значение может
незначительно изменяться в
зависимости от значения настройки.
Тип
клапана
CVPP-L 52 754 0,40 0,46 -60 – 120 -76 – 248 -0,66 – 7
CVPP-M 52 754 0,40 0,46 -60 – 120 -76 – 248 4 – 28 58 - 406 027B0931
Макс. рабочее
давление
[фунт/кв.
[бар]
дюйм]
Значение kv / C
[м3/ч]
v
(галлон США/
мин)
Диапазон
температур
[°C] [°F] [бар] [фунт/кв. дюйм]
диапазон давлений Кодовый
от 19,5 рт. столба
до 102
номер
027B0930
Зона пропорциональности для клапанной системы, регулируемой главными клапанами CVPP и
ICS, ICF или PM: < 0,2 бар (изб.).
е
Размеры и масса
CVPP
Масса: прибл. 1,75 кг / 3,86 фунта
214 mm (8.42 in.)
136 mm (5.35 in.)
= 31.7
Ø50 mm (1.97 in.)
66 mm (2.60 in.)
6 | AI248786497190ru-000501
© Danfoss | DCS (ms) | 2020.10
Техническое описание | Пилотные клапаны для сервоприводных клапанов с пилотным управлением
1
2
3
4
5
16
17
18
7
8
20
12
19
1
1
10
11
13
14
15
Пилотный клапан
перепада давления,
тип CVPP) -продолжение
Технические характеристики
материала - CVPP
Резьба G¼
6
9
№ п/п Деталь Материал
1 Защитный колпачок Сталь
2 Шпиндель настройки Нерж. сталь
3 Уплотнение колпачка Нейлон
4 Сальник Сталь
5 Уплотнение Тефлон
6 Пружина Сталь
7 Стопор пружины Сталь
8 Мембрана в сборе Нерж. сталь
9 Крышка клапана Сталь
10 Уплотнение крышки Алюминий
11 Опорное уплотнительное кольцо
12 Уплотнительное кольцо
13 Основание Сталь
14 Уплотнение Волокнистая прокладка
15 Уплотнительное кольцо
16 Уплотнение Волокнистая прокладка
17 Пробка для внешнего давления G¼ Сталь
18 Уплотнение Волокнистая прокладка
19 Присоединение типа «банджо»
20 Уплотнительное кольцо
Сталь

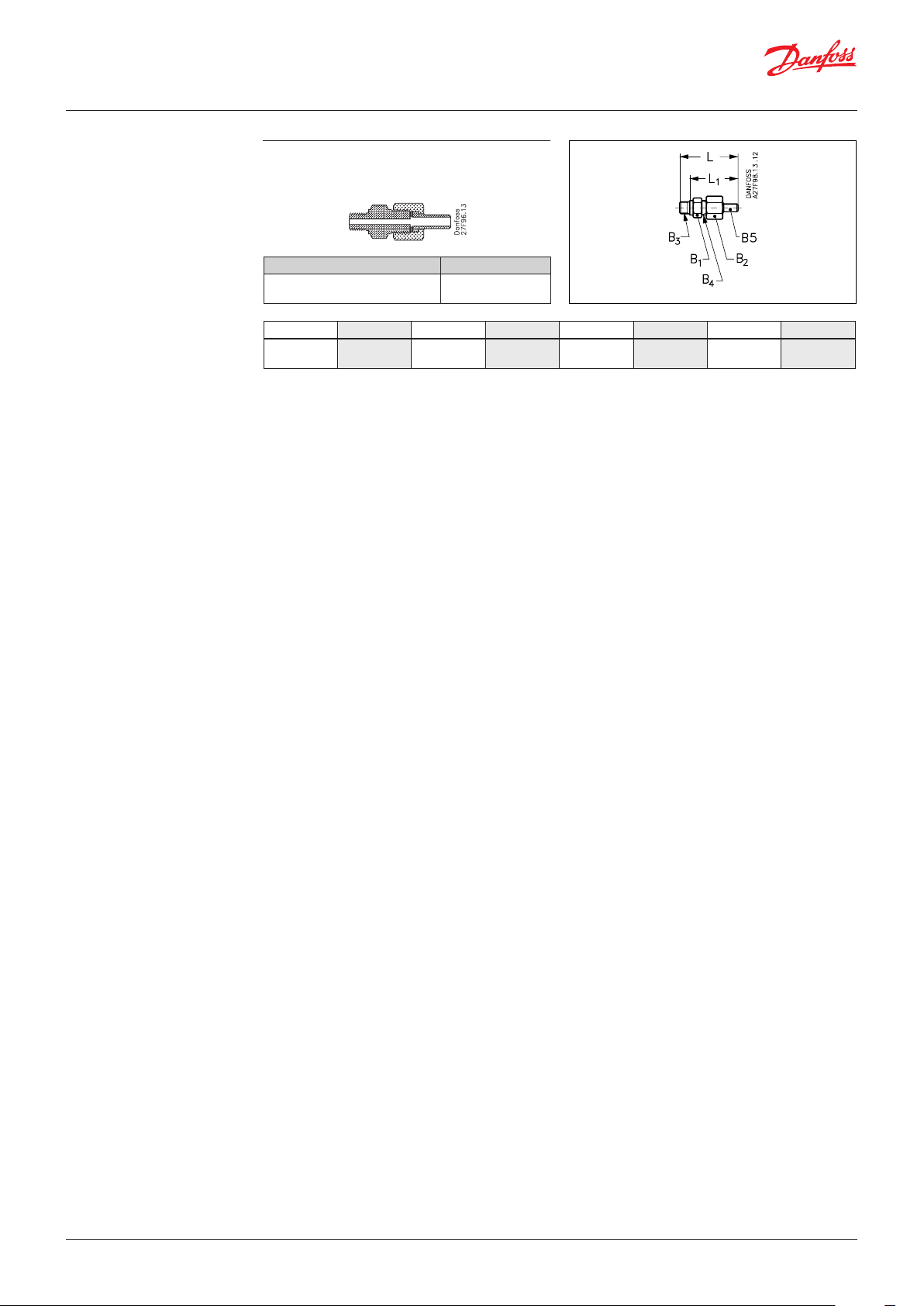

Приварной соединительный штуцер
пилотного клапана (входит в объем поставки)
Для заказа воспользуйтесь кодом для заказа
© Danfoss | DCS (ms) | 2020.10
Описание Кодовый номер
∅ 6,5 mm / ∅ 10 mm
(∅ 0,26” / ∅ 0,39“) сварка / пайка
L L
MM
дюйм
66
2,60
54
2,13
1
027B2035
B
AF 19 AF 22 G 1/4 A G 3/8 A
1
B
2
B
3
B
4
B
5
∅6,5 / ∅10
∅0,26 / ∅0,39
AI248786497190ru-000501 | 7
Техническое описание | Пилотные клапаны для сервоприводных клапанов с пилотным управлением
263 mm (10.35 in.)
M24 x 1.5
Управляемый давлением
пилотный клапан со
штуцером для подвода
опорного давления, тип CVC
Опорное давление должно
подводиться к пилотному клапану со
стороны за управляемого клапана.
Значение kv / Cv измерено, когда
пилотные клапаны, установлены в
корпусе CVH на внешних пилотных
линиях. Данное значение может
незначительно изменяться в
зависимости от значения настройки.
Конструкция и принцип действия
CVC
CVC представляет собой пилотный клапан
постоянного давления для макс. рабочего
давления 52 бар с 2
диапазонами настроек от
-0,66 до 28 бар .
Пилотный клапан CVC предназначен для
поддержания постоянного давления за
управляемым клапаном.
Пилотный клапан CVC, установленный на
клапан ICS, используется, например, в качестве:
• регулятора выпускного давления для
поддержания максимального давления
всасывания, например, в качестве регулятора
давления в картере компрессора;
• регулятора давления - редуктора давления,
например, для систем с оттаивании горячим
газом.
Технические характеристики
Тип
клапана
CVC-L 52 754 0,20 0,23 -60 – 120 -76 – 248 -0,66 – 7
CVC-M 52 754 0,20 0,23 -60 – 120 -76 – 248 4 – 28 58 - 406 027B0941
Макс. рабочее
давление
[фунт/кв.
[бар]
дюйм]
Значение kv / C
[м3/ч]
v
(галлон США/
мин)
Диапазон
температур
[°C] [°F] [бар] [фунт/кв. дюйм]
диапазон давлений Кодовый
от 19,5 рт. столба
до 102
номер
027B0940
Зона пропорциональности для клапанной системы, регулируемой клапанами CVC и ICS/PM/PMC:
< 0,3 бар (изб.).
Размеры и масса
CVC
Масса: прибл. 1,78 кг / 3,92 фунта
182 mm (7.16 in.)
215 mm (8.46 in.)
236 mm (9.29 in.)
= 31.7
66 mm (2.60 in.)
8 | AI248786497190ru-000501
© Danfoss | DCS (ms) | 2020.10
Техническое описание | Пилотные клапаны для сервоприводных клапанов с пилотным управлением
1
2
3
4
5
7
8
22
16
17
23
18
15
1
1
10
11
13
14
19
20
21
Управляемый давлением
пилотный клапан со
штуцером для подвода
опорного давления,
тип CVC - продолжение
Технические характеристики
материала - CVC
6
9
12
Резьба G¼
№ п/п Деталь Материал
1 Защитный колпачок Сталь
2 Шпиндель настройки Нерж. сталь
3 Уплотнение колпачка Нейлон
4 Сальник Сталь
5 Уплотнение Тефлон
6 Пружина Сталь
7 Стопор пружины Сталь
8 Мембрана в сборе Нерж. сталь
9 Крышка клапана Сталь
10 Уплотнение крышки Алюминий
11 Опорное уплотнительное кольцо
12 Уплотнительное кольцо
13 Основание Сталь
14 Уплотнение Волокнистая прокладка
15 Уплотнительное кольцо
16 Уплотнение Волокнистая прокладка
17 Пробка для внешнего давления G¼ Сталь
18 Уплотнение Волокнистая прокладка
19 Присоединение типа «банджо»
20 Уплотнительное кольцо
21 Уплотнительное кольцо
22 Уплотнительное кольцо
Сталь
© Danfoss | DCS (ms) | 2020.10
AI248786497190ru-000501 | 9
Техническое описание | Пилотные клапаны для сервоприводных клапанов с пилотным управлением
Управляемый давлением
пилотный клапан со
штуцером для подвода
опорного давления,
тип CVC - продолжение
Приварной соединительный штуцер
пилотного клапана (входит в объем поставки)
Для заказа воспользуйтесь кодом для заказа
Описание Кодовый номер
∅ 6,5 mm / ∅ 10 mm
(∅ 0,26” / ∅ 0,39“) сварка / пайка
L L
MM
дюйм
66
2,60
54
2,13
1
027B2035
B
1
AF 19 AF 22 G 1/4 A G 3/8 A
B
2
B
3
B
4
B
5
∅6,5 / ∅10
∅0,26 / ∅0,39
10 | AI248786497190ru-000501
© Danfoss | DCS (ms) | 2020.10
Техническое описание | Пилотные клапаны для сервоприводных клапанов с пилотным управлением
215 mm
(8.5 in.)
Ø 50 mm
(1.97 in.)
= 31.7
M24 x 1.5
58 mm
(2.28 in.)
45 mm
(1.77 in.)
117 mm
(4.6 in.)

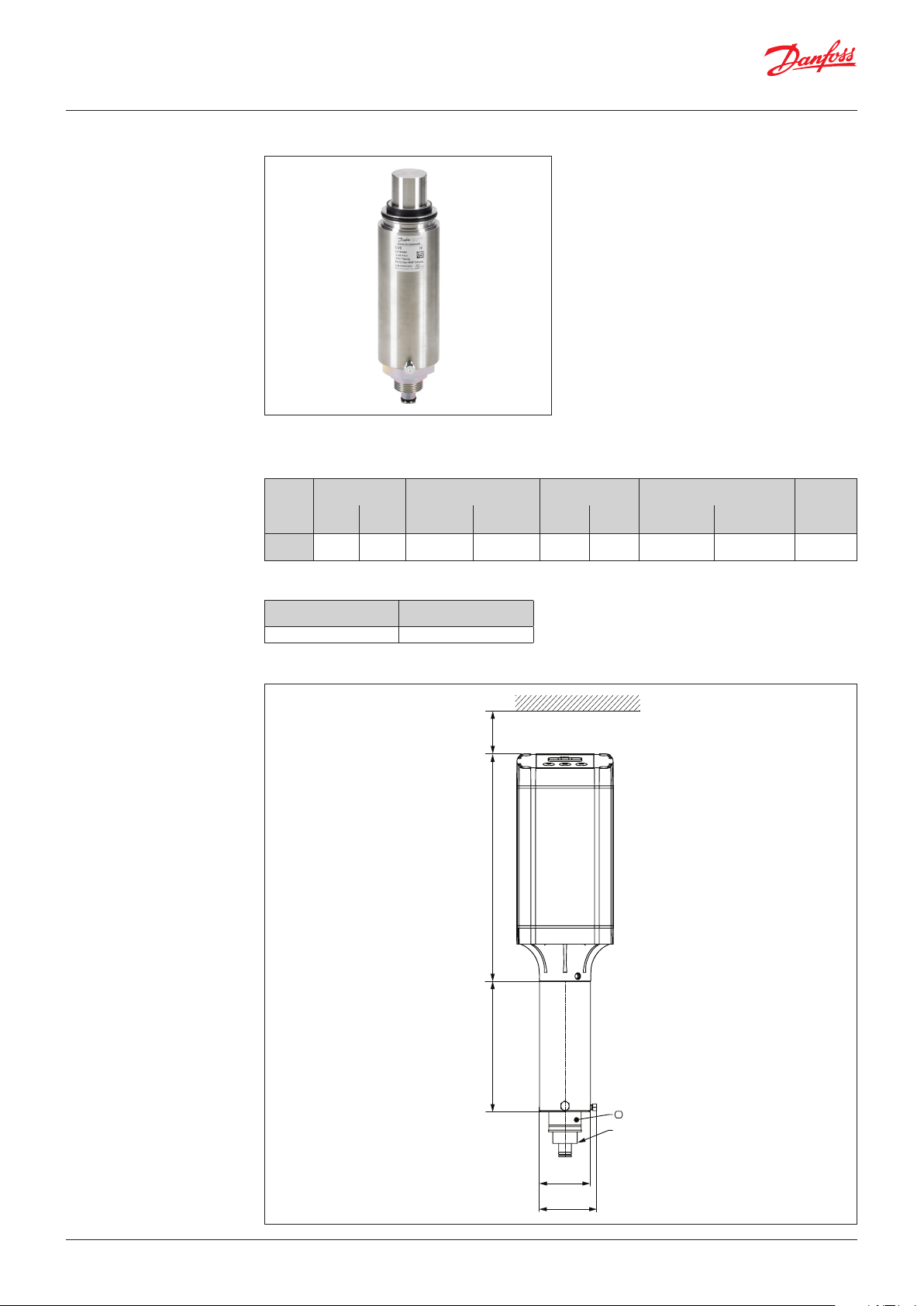

Пилотный клапан
постоянного давления с
электронным управлением
(постоянный перепад
давления), тип CVE
Значение kv / Cv измерено, когда
пилотные клапаны, установлены в
корпусе CVH во внешних пилотных
линиях. Данное значение может
незначительно изменяться в
зависимости от значения настройки.
Конструкция и принцип действия
CVE
При оснащении шаговым электродвигателем
ICAD 1200A клапан CVE представляет собой
пилотный клапан постоянного давления со
сменой уставки для макс. рабочего давления в
52 бар и полными настройками с электронным
регулированием от -0,66 до 8 бар по
манометру. CVE с ICAD герметично
изолирован и вращающее усилие передается
от ICAD магнитной муфтой.
Пилотный клапан CVE предназначен для
поддержания постоянного и точного значения
давления на сервоклапане ICS, например,
регулирование давления кипения.
CVE/ICAD может быть либо автономным, либо
соединенным с дистанционным контроллером
EKC 361/EKE 400 или ПЛК.
Автономная схема позволяет осуществлять
настройку ICAD на площадке, а дистанционная
подключение позволяет проводить
дистанционную настройку требуемого давления.
Технические характеристики
Тип
клапана
CVE-L 52 754 0,40 0,46 -60 – 120 -76 – 248 -0,66 – 8
Макс. рабочее
давление
[фунт/кв.
[бар]
дюйм]
Значение kv / C
[м3/ч]
v
(галлон США/
мин)
Диапазон
температур
[°C] [°F] [бар] [фунт/кв. дюйм]
ICAD 1200 – это подходящий шаговый электродвигатель для CVE
ICAD 1200A с
кабелем 1.5 м. (60 “)
027H9077 027H9122
ICAD 1200A
без кабеля
диапазон давлений Кодовый
19,5 дюйма рт.
столба до 116
номер
027B0980
Размеры и масса
CVE
© Danfoss | DCS (ms) | 2020.10
Масса: прибл. 1,75 кг / 3,86 фунта
AI248786497190ru-000501 | 11
Техническое описание | Пилотные клапаны для сервоприводных клапанов с пилотным управлением
-1
0
1
2
3
4
5
6
7
8
0% 20%40% 60%80% 100%
barg
0
14.5
29.0
43.5
58.0
72.5
87.0
101.5
psig
116.0
-29.5 in. Hg
1
26
27
2
6
7
8
28
12
9
10
11
13
14
15
Пилотный клапан
постоянного давления с
электронным управлением
(постоянный перепад
давления), тип CVE -
продолжение
Настройка давления CVE (см. руководство по монтажу AN213086423355 для настройки ICAD)
бар (из б.) -0,66 0 1 2 3 4 5 6 7 8
фунт/кв. дюйм
(изб.)
мА 18, 3 17,1 15,9 14,7 13, 5 12,3 11,1 9,9 8,7 7, 5
Показания
ICAD в %
19,5
дюйма рт.
столба
90% 83% 75% 67% 60% 53% 45% 37% 30% 23%
* Данные зоны предназначены для зоны регулирования пилотного клапана.
Рекомендуется не превышать предельные значения, указанные в вышеприведенной таблице
0 14,5 29,0 43,5 58,0 72,5 87,0 101, 5 116, 0
Ненастраиваемая зона*
Показания ICAD (разжатие пружины)
Ненастраиваемая зона*
Технические характеристики материала - CVE
12 | AI248786497190ru-000501
№ п/п Деталь Материал
1 Переходник Нерж. сталь
2 Шпиндель настройки Нерж. сталь
6 Пружина Сталь
7 Стопор пружины Сталь
8 Мембрана в сборе Нерж. сталь
9 Крышка клапана Нерж. сталь
10 Уплотнение крышки Алюминий
11 Опорное уплотнительное кольцо
12 Уплотнительное кольцо
13 Основание Сталь
14 Уплотнение Волокнистая прокладка
15 Уплотнительное кольцо
26 Уплотнение Тефлон
27 Уплотнительное кольцо Хлоропрен (неопрен)
28 Уплотнительное кольцо
© Danfoss | DCS (ms) | 2020.10
Техническое описание | Пилотные клапаны для сервоприводных клапанов с пилотным управлением
107 mm (4.21 in.)
12 W a.c./d.c.

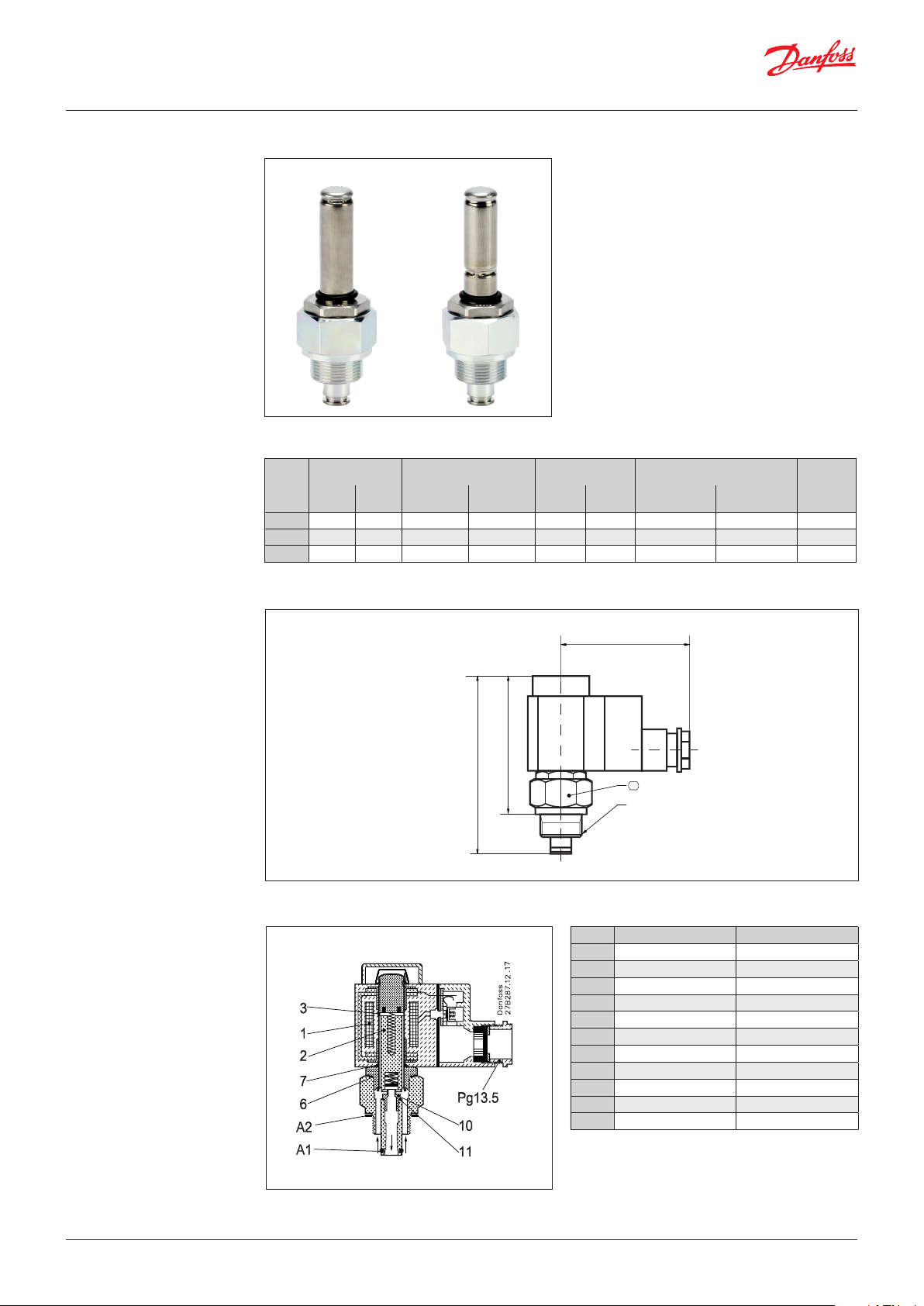

Электромагнитные
пилотные клапаны,
тип EVM (НЗ)
Электромагнитные
пилотные клапаны,
тип EVM (НО)
Значение kv / Cv измерено, когда
пилотные клапаны, установлены в
корпусе CVH во внешних пилотных
линиях.
МПДО: Максимальный перепад
давления открытия с катушкой на
10 Вт перем. тока.
С:
катушкой на 20 Вт перем. тока: 40 бар
(580 фунтов/кв. дюйм)
катушкой на 20 Вт пост. тока: 14 бар
(203 фунта/кв. дюйм)
МПДЗ: Максимальный перепад
давления закрытия с катушкой на
10/12 Вт перем. тока или 20 Вт пост. тока.
Конструкция и принцип действия
EVM (НЗ) EVM (НО)
Клапаны EVM представляют собой
электромагнитные пилотные клапаны,
предназначенные для использования, когда
необходимо обеспечить открытие/закрытие
клапана ICS. Клапаны EVM предназначены
для работы с катушками электромагнитных
клапанов компании Danfoss («Катушки для
электромагнитных клапанов», техническое
описание DKRCC.PD.BS0.F).
Пилотные клапаны EVM с CVH также могут
использоваться в качестве независимых
электромагнитных клапанов.
Технические характеристики
Тип
клапана
EVM НЗ 65 940 0,28 0,32 -60 – 120 -76 – 248 21 305 027B1120
EVM НО 52 754 0,12 0,14 -60 – 120 -76 – 248 19 276 027B1130
EVM НО 52 754 0,12 0,14 -60 – 120 -76 – 248 40 580 027B1132
Макс. рабочее
давление
[фунт/кв.
[бар]
дюйм]
Значение kv / C
[м3/ч]
v
(галлон США/
мин)
Диапазон
температур
[°C] [°F] [бар] [фунт/кв. дюйм]
диапазон давлений
МПДО/МПДЗ
Кодовый
номер
Размеры и масса
EVM
82 mm (3.23 in.)
10 W a.c.
72 mm (2.83 in.)
83 mm (3.27 in.)
Масса: прибл. 0,25 кг (0,6 фунта) - без катушки
Технические характеристики материала
EVM
= 32
M24 x 1.5
№ п/п Деталь Материал
1 Катушка
2 Арматура Нерж. сталь
3 Трубка арматуры Нерж. сталь
A2 Уплотнение Безасбестовое
A1 Уплотнительное кольцо Хлоропрен (неопрен)
6 Уплотнение Алюминий
7 Распорное кольцо
8 Гайка
9 Фиксатор
10 Корпус клапана Сталь
11 Седло клапана Тефлон (ПТФЭ)
© Danfoss | DCS (ms) | 2020.10
AI248786497190ru-000501 | 13
Техническое описание | Пилотные клапаны для сервоприводных клапанов с пилотным управлением
24 mm
(2.99 in.)
(1.42 in.)
24 mm
(2.99 in.)
(1.42 in.)
18 mm
(2.76 in.)
(1.42 in.)
(1.42 in.)
31 mm
(2.76 in.)
(1.42 in.)
Корпусы для пилотных
клапанов типа CVH для
установки на внешних
пилотных линиях
(0.94 in.)
(0.77 in.)
19.5 mm
Масса: 0,35 кг / 0,8 фунта
(0.94 in.)
(0.77 in.)
19.5 mm
Масса: 0,35 кг / 0,8 фунта
1
/4 in. NPT
36 mm
(1.42 in.)
76 mm
G 1/4 A
36 mm
(1.42 in.)
76 mm
DN Стандарт Материал
Внутренняя трубная резьба
6 ANSI/ASME B1.20.1 DIN 9SMnPb 28 027F1159
36 mm
DN Стандарт Материал
Внутренняя трубная резьба
6 ISO 228-1 DIN 9SMnPb 28 027F1160
36 mm
DN Стандарт Материал
3/8 дюйма, сварка встык
ASME B 36.10M
10
SCHEDULE 80
36 mm
Кодовый
номер
Кодовый
номер
Кодовый
номер
DIN. CK 15 027F1047
(0.5 in.)
(0.71 in.)
12.7 mm
Масса: 0,33 кг / 0,7 фунта
22 mm
17 mm
(0.87 in.)
(0.67 in.)
Масса: 0,34 кг / 0,7 фунта
22 mm
(1.22 in.)
(0.587 in.)
Масса: 0,40 кг / 0,9 фунта
36 mm
(1.42 in.)
70 mm
36 mm
(1.42 in.)
70 mm
(2.76 in.)
36 mm
(1.42 in.)
70 mm
DN Стандарт Материал
½ дюйма, сварка встык
ASME B 36.10M
15
SCHEDULE 80
36 mm
DN Стандарт Материал
½ дюйма, сварка со втулкой
36 mm
15 ASME B 16.11
Кодовый
номер
DIN. CK 15. 027F1090
Кодовый
номер
DIN. CK 15.
Число Винера
1,1141
027F1091
14 | AI248786497190ru-000501
© Danfoss | DCS (ms) | 2020.10
Техническое описание | Пилотные клапаны для сервоприводных клапанов с пилотным управлением
© Danfoss | DCS (ms) | 2020.10
AI248786497190ru-000501 | 15
© Danfoss | DCS (ms) | 2020.10
AI248786497190ru-000501 | 16
Loading...
