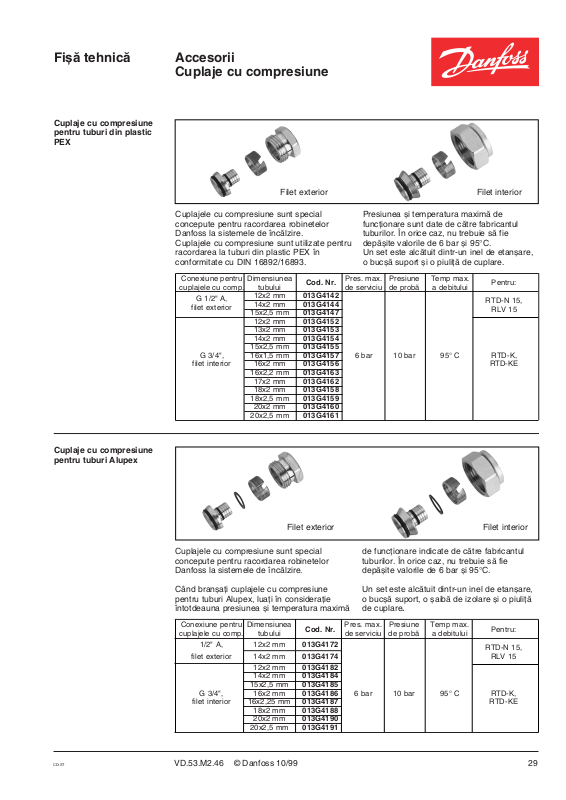

Danfoss Cuplaje cu compresiune Data sheet [ro]

Fișă tehnică	Accesorii
	Cuplaje cu compresiune

Cuplaje cu compresiune pentru tuburi din plastic PEX

Filet exterior

Filet interior

Cuplajele cu compresiune sunt special concepute pentru racordarea robinetelor Danfoss la sistemele de încălzire.

Cuplajele cu compresiune sunt utilizate pentru racordarea la tuburi din plastic PEX în conformitate cu DIN 16892/16893.

Presiunea și temperatura maximă de funcţionare sunt date de către fabricantul tuburilor. În orice caz, nu trebuie să fie depășite valorile de 6 bar și 95°C.

Un set este alcătuit dintr-un inel de etanșare, o bucșă suport și o piuliţă de cuplare.

	Conexiune pentru	Dimensiunea	Cod. Nr.	Pres. max.	Presiune	Temp max.	Pentru:
	cuplajele cu comp.	tubului		de serviciu	de probă	a debitului
	G 1/2" A,	12x2 mm	013G4142				RTD-N 15,
		14x2 mm	013G4144
	filet exterior
							RLV 15
		15x2,5 mm	013G4147
		12x2 mm	013G4152
		13x2 mm	013G4153
		14x2 mm	013G4154
	G 3/4",	15x2,5 mm	013G4155	6 bar	10 bar	95° C	RTD-K,
		16x1,5 mm	013G4157
	filet interior	16x2 mm	013G4156				RTD-KE
		16x2,2 mm	013G4163
		17x2 mm	013G4162
		18x2 mm	013G4158
		18x2,5 mm	013G4159
		20x2 mm	013G4160
		20x2,5 mm	013G4161

Cuplaje cu compresiune pentru tuburi Alupex

Filet exterior

Filet interior

Cuplajele cu compresiune sunt special concepute pentru racordarea robinetelor Danfoss la sistemele de încălzire.

Când branșaţi cuplajele cu compresiune pentru tuburi Alupex, luaţi în consideraţie întotdeauna presiunea și temperatura maximă

de funcţionare indicate de către fabricantul tuburilor. În orice caz, nu trebuie să fie depășite valorile de 6 bar și 95°C.

Un set este alcătuit dintr-un inel de etanșare, o bucșă suport, o șaibă de izolare și o piuliţă de cuplare.

	Conexiune pentru	Dimensiunea	Cod. Nr.	Pres. max.	Presiune	Temp max.	Pentru:
	cuplajele cu comp.	tubului		de serviciu	de probă	a debitului
	1/2" A,	12x2 mm	013G4172				RTD-N 15,
	filet exterior	14x2 mm	013G4174				RLV 15
		12x2 mm	013G4182
		14x2 mm	013G4184
	G 3/4",	15x2,5 mm	013G4185	6 bar	10 bar	95° C	RTD-K,
		16x2 mm	013G4186
	filet interior	16x2,25 mm	013G4187				RTD-KE
		18x2 mm	013G4188
		20x2 mm	013G4190
		20x2,5 mm	013G4191

CD-ST

VD.53.M2.46 © Danfoss 10/99

29

Fișă tehnică	Accesorii, Cuplaje cu compresiune

Cuplaje cu compresiune pentru tuburi din oţel și cupru

Filet exterior

Filet interior

Cuplajele cu compresiune sunt special concepute pentru racordarea robinetelor Danfoss la sistemele de încălzire.

Un set este alcătuit dintr-un inel de etanșare și o piuliţă de cuplare. Este recomandată utilizarea bucșei suport pentru ţevile moi.

Cuplajele cu compresiune sunt utilizate pentru racordarea ţevilor din oţel și cupru în conformitate cu DIN 1786/2391.

Conexiune	Dimensiunea	Cod. Nr.	Pres. max.	Presiune	Temp max.		Pentru:
	tubului		de serviciu	de probă	a debitului
G 3/8" A,	10 mm	013G4100					RTD-N 10,
filet exterior	12 mm	013G4102					RLV 10
	8 mm	013G4108
	10 mm	013G4110					RTD-N 15,
	12 mm	013G4112
G 1/2" A,	14 mm	013G4114					RLV 15
filet exterior	15 mm	013G4115	10 bar	16 bar	120° C
	16 mm	013G4116
	10 mm	013G4120
G 3/4",	12 mm	013G4122					RTD-K,
	14 mm	013G4124
filet interior	15 mm	013G4125					RTD-KE
	16 mm	013G4126
	18 mm	013G4128

30	VD.53.PM2.46 © Danfoss 10/99

CD-ST
