Karta katalogowa
Regulatory ciśnienia (presostaty) - wyłączniki ciśnienia dla
wody i powietrza
CS
Wyłączniki ciśnieniowe przeznaczone są do
regulacji, kontroli oraz monitorowania wartości
ciśnienia w instalacjach. Posiadają wbudowany
układ styków trójfazowych, których położenie
zależy od wartości mierzonego ciśnienia oraz
wartości nastawy i mechanicznej różnicy
załączeń.
We wszystkich wyłącznikach ciśnieniowych typu
CS zamontowany jest dodatkowy przełącznik,
który umożliwia ręczne rozwarcie styków,
niezależnie od wartości ciśnienia
w układzie.
Dodatkowo do każdego wyłącznika można
zamówić zawór odciążający. Zawór ten upuszcza
ciśnienie znad tłoka sprężarki w momencie
rozruchu, a tym samym gwarantuje prawidłowy,
lekki rozruch.
Charakterystyka
Certyfikaty
• Ciśnienie wyłączania: od 2 – 20 bar
• Przyłącze: G1/2 lub G1/4
• Trójbiegunowy system styków (TPST) dostępny
jest również jako część wymienna, zapasowa
• Ustawialna mechaniczna różnica załączeń
• Zawór nadmiarowy (opcja)
EN 60 947-4-1
EN 60 947-5-1
• Ręczny przełącznik do zablokowania styków
• Stopień ochrony obudowy: IP43 lub IP55
• Dla wyłączników z przyłączem wykonanym z
poliacetalu
© Danfoss | DCS (az) | 2019.11
IC.PD.P10.H7.49 | 1
Karta katalogowa | Wyłączniki ciśnieniowe, CS
Dane techniczne
Obciążenie styków
Obciążenie styków I
e
U
e
AC-3 12 A 220 – 415 V
AC-3 9 A 600 V
DC-13 /14 2 A 220 V (3 styki)
Żywotność elektryczna przy
obciążeniu
100.000 cykli
Żywotność mechaniczna 1.000.000 cykli
Temperatura otoczenia -20 – 70 °C
Temperatura medium 1)
Woda 0 – 70 °C
Powietrze -20 – 70 °C
Odporność na drgania 0 – 1000 Hz at 4g
Kierunek A-B 341 Hz
Częstotliwość rezonansowa
Kierunek C- D 332 Hz
Kierunek E-F 488 Hz
Materiał membrany Hytrel
Przyłącze ciśnieniowe
Wersje specjalne Poliacetal, G ½
Silumin G ¼ lub G ½
Zawór odciążający - przepływ 2000 cm3 przy 10 – 1 bar w ciągu 18. 8 s
Stopień ochrony IEC 529 IP43 lub IP55
1
) For water and seawater, max. 80 °C.
Specyfikacja zgodnie z EN 60947
drut 0.7 – 2.5 mm
Typ przewodu
linka 0.75 – 2.5 mm
linka z tulejką 0.5 – 1.5 mm
Moment zaciskowy max. 1.2 Nm
Znamionowe napięcie impulsowe 4 kV
Stopień zanieczyszczenia 3
Zabezpieczenie przeciwzwarciowe,
bezpiecznik
25 A
Znamionowe napięcie izolacji 600 V
Stopień ochrony IP IP43 lub IP55
2
2
2
© Danfoss | DCS (az) | 2019.11
IC.PD.P10.H7.49 | 2
Karta katalogowa | Wyłączniki ciśnieniowe, CS
Zamawianie
Wersje standardowe CS
Ciśnienie
wyłączania
p
[bar]
e
2 – 6 0.72 – 1.0 1.0 – 2.0 10 IP43 G ¼ 031E020266
2 – 6 0.72 – 1.0 1.0 – 2.0 10 IP43 G ¼ 031E020066
2 – 6 0.72 – 1.0 1.0 – 2.0 10 IP55 G ¼ 031E020566
2 – 6 0.72 – 1.0 1.0 – 2.0 10 IP43 G ½ 031E021066
2 – 6 0.72 – 1.0 1.0 – 2.0 10 IP55 G ½ 031E021566
4 – 12 1 – 1.5 2.0 – 4.0 20 IP43 G ¼ 031E022066
4 – 12 1 – 1.5 2.0 – 4.0 20 IP55 G ¼ 031E022566
4 – 12 1 – 1.5 2.0 – 4.0 20 IP43 G ½ 031E023066
4 – 12 1 – 1.5 2.0 – 4.0 20 IP55 G ½ 031E023566
7 – 20 2 – 3.5 3.5 – 7.0 32 IP43 G ¼ 031E024066
7 – 20 2 – 3.5 3.5 – 7.0 32 IP55 G ¼ 031E024566
7 – 20 2 – 3.5 3.5 – 7.0 32 IP43 G ½ 031E025066
7 – 20 2 – 3.5 3.5 – 7.0 32 IP55 G ½ 031E025566
Min. mech.
różn. zał.
Δp [bar]
Maks. mech,
różn. zał.
Δp [bar]
Maks.
ciśn. test.
pe [bar]
Stopień
ochrony
Przyłącze Numer
katalogowy
System
styków
1-biegunowy
3-biegunowy
3-biegunowy
3-biegunowy
3-biegunowy
3-biegunowy
3-biegunowy
3-biegunowy
3-biegunowy
3-biegunowy
3-biegunowy
3-biegunowy
3-biegunowy
Wersje zalecane
Wersje z przyłączem z poliacetalu - przeznaczone do wody pitnej
Ciśnienie
wyłączania
p
[bar]
e
2 – 6 0.72 – 1.0 1.0 – 2.0 10 IP43 G ½ 031E101066 3-pole
4 – 12 1 – 1.5 2.0 – 4.0 20 IP43 G ½ 031E101266 3-pole
7 – 20 2 – 3.5 3.5 – 7.0 32 IP43 G ½ 031E101466 3–pole
Min. mech.
różn. zał.
Δp [bar]
Maks. mech,
różn. zał.
Δp [bar]
Maks.
ciśn. test.
pe [bar]
Stopień
ochrony
Przyłącze Numer
katalogowy
System
styków
Akcesoria i części zamienne
Opis
Nr katalo-
gowy
Styk trójbiegunowy TPST 031E029166
Zawór nadmiarowy (odciążający), wraz ze śrubą mocującą do rury/węża 6mm 031E029866
Zawór nadmiarowy (odciążający), wraz ze śrubą mocującą do rury/węża 1/4 cala 031E029766
Dwie przykręcane dławice kablowe Pg16 z uszczelkami, śr. przewodu 6,5 - 15 mm 031E029366
Nypel z 7/16-20 UNF i M10 x 1 wewn. 031E029666
© Danfoss | DCS (az) | 2019.11
IC.PD.P10.H7.49 | 3
Karta katalogowa | Wyłączniki ciśnieniowe, CS
Konstrukcja
1. Pierścień
2. Śruba uziemiająca
3. Śruba pokrywy
4. Pokrywa
5. Trzpień
6. Przegub
7. Sprężyna zatrzaskowa
8. Zatrzask
9. Osłona styków
10. Śruba
11. Przełącznik ręczny
12. Podstawa
13. Wkręt
14. Śruba nastawcza
15. Podkładka
16. Sprężyna powrotna
17. Sprężyna regulacyjna
18. Nakładka dociskowa
19. Membrana
20. Przyłącze G ¼ lub G ½
21. Zaślepka
22. Przegub mech. różn. zał.
23. Sprężyna
24. Śruba mech. różn. zał.
25. Wspornik
Podstawowymi elementami wyłącznika
ciśnieniowego są: przyłącze ciśnieniowe, membrana, sprężyna nastawy, sprężyna mechanicznej
różnicy załączeń oraz styk elektryczny. Wartość
ciśnienia wyłączania ustawia się za pomocą śruby
sprężyny głównej, natomiast wartość mechanicznej różnicy załączeń (różnicy pomiędzy
ciśnieniem wyłączenia a załączenia) za pomocą
śruby mechanicznej różnicy załączeń.
Ciśnienie w instalacji oddziaływuje na membranę,
której zadaniem jest przekształcenie wielkości
ciśnienia na ruch mechaniczny, który następnie
przenoszony jest poprzez zatrzask na styk elektryczny.
W ten sposób system styków umożliwia
załączanie lub wyłączanie sprężarki bądź pompy.
© Danfoss | DCS (az) | 2019.11
IC.PD.P10.H7.49 | 4
Karta katalogowa | Wyłączniki ciśnieniowe, CS
Nastawa
All standard versions of CS pressure switches are
preset and supplied with springs under minimum
compression.
1. Przekręć śrubę ciśnienia wyłączania (1)
o odpowiednią liczbę obrotów w kierunku
znaku plus, zob. diagram ciśnienia wyłączania.
2. Przekręć śrubę mechanicznej różnicy załączeń
(2) o odpowiednią liczbę obrotów w kierunku
znaku plus, zob. nomogramy mech. różn. zał.
3. Uruchom instalację i poczekaj aż zostanie
osiągnięta żądana wartość ciśnienia
wyłączania.
4. Przekręć śrubę ciśnienia wyłączania (1)
w kierunku znaku minus aż do momentu
uzyskania rozłączenia styków.
Uwaga!
Jeżeli mechaniczna różnica załączeń zostanie
ustawiona na wartość większą niż ciśnienie
wyłączania, instalacja nie zostanie uruchomiona.
W takiej sytuacji należy zmniejszyć mechaniczną
różnicą załączeń poprzez przekręcenie śruby (2)
w kierunku znaku minus.
5. Zmniejsz ciśnienie do wymaganego w celu
uruchomienia instalacji.
6. Przekręć śrubę mechanicznej różnicy załączeń
(2) w kierunku znaku minus aż do momentu
ponownego zwarcia styków.
7. Sprawdź czy instalacja uruchamia się i wyłącza
przy żądanych wartościach ciśnienia.
Diagram ciśnienia wyłączania
Liczba
obrotow
śruby
Przykład
Kompresor ma być sterowany wyłącznikiem
ciśnieniowym typu CS. Ciśnienie załączające
wynosi 3,5 bar a wyłączające 5 bar. Zaleca się
zastosowanie CS o zakresie 2 – 6 bar.
1. Z tabeli znajdującej się na stronie 2 wynika,
iż nastawa fabryczna dla presostatu
031E020066 wynosi 4 bary. Śrubę ciśnienia
wyłączania (1) zgodnie z diagramem
znajdującym się obok należy więc przekręcić
w kierunku znaku (+) około 4 razy.
2. Korzystając z diagramów mechanicznej różnicy
załączeń znajdujących się na stronie 5, należy
przeprowadzić linię prostą od wartości 5 bar na
skali ciśnienia wyłączania do wartości 1,5 bar
na skali mechanicznej różnicy załączeń.
Odczytana liczba obrotów to około 4,5 razy,
a więc o tyle w kierunku znaku (+) należy
przekręcić śrubę mechanicznej różnicy
załączeń.
Korzystając z diagramów mechanicznej różnicy
załączeń, należy przeprowadzić linię prostą od
wartości 5 bar na skali ciśnienia wyłączania do
wartości 1,5 bar na skali mechanicznej różnicy
załączeń. Odczytana liczba obrotów to 4,5
razy, a więc o tyle w kierunku znaku (+) należy
przekręcić śrubę mechanicznej różnicy załączeń.
© Danfoss | DCS (az) | 2019.11
IC.PD.P10.H7.49 | 5
Karta katalogowa | Wyłączniki ciśnieniowe, CS
Podłączenie elektryczne
3-biegunowe 1-biegunowe prąd zmienny
1-biegunowe prąd zmienny
Obciążenie styków
I
e
AC-3
DC-13 / 14 2 A 220 V (3 styki)
12 A 220 V – 415 V
9 A 600 V
U
e
Wymiary [mm] i waga [kg]
© Danfoss | DCS (az) | 2019.11
Masa ok. 0.5 kg
IC.PD.P10.H7.49 | 6
Karta katalogowa | Wyłączniki ciśnieniowe, CS

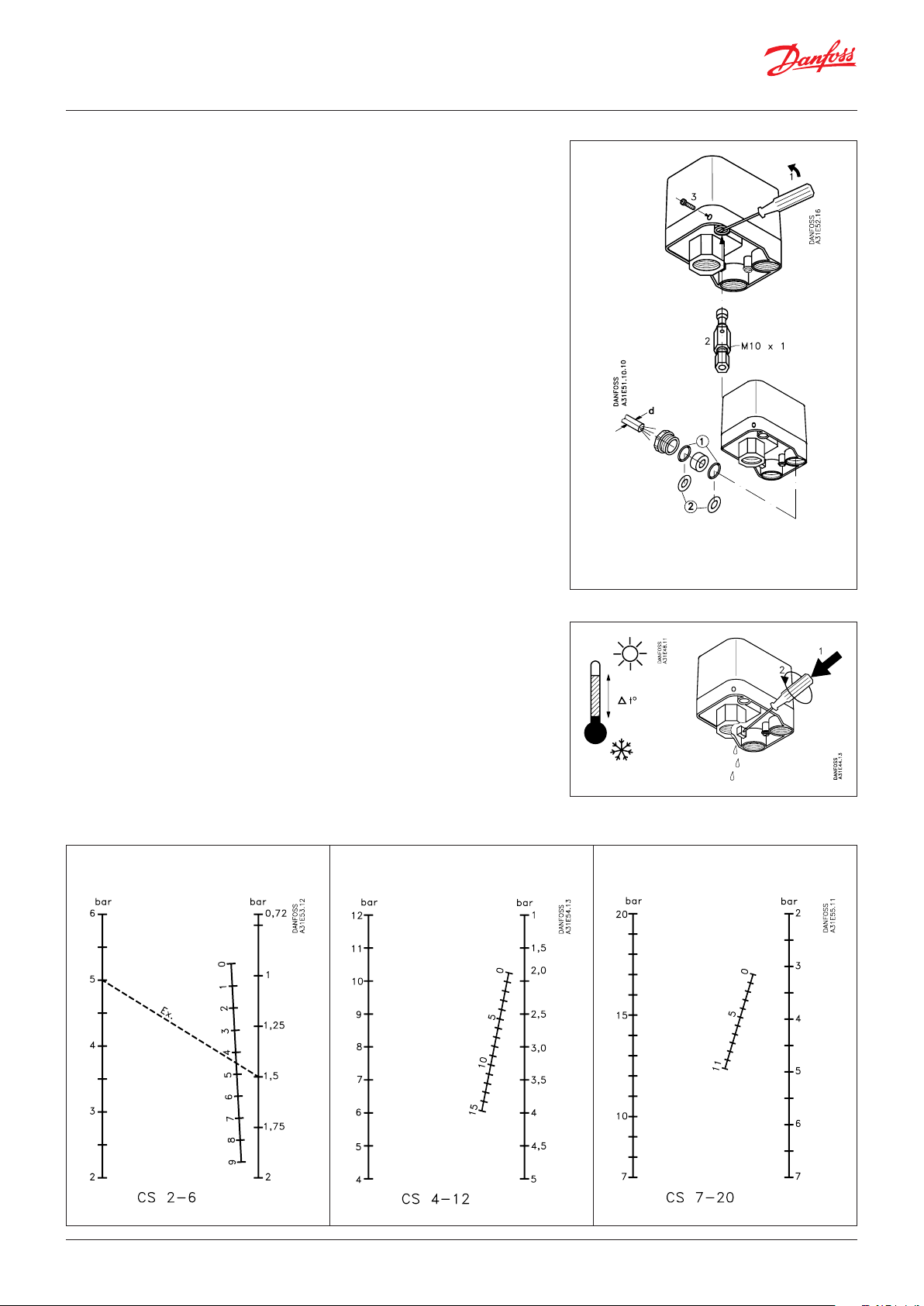

Montaż Zalecane położenie
Wyłącznik CS będzie działał poprawnie
niezależnie od pozycji montażu, jednak aby
zapewnić stopień szczelności obudowy IP43
lub IP55 musi być on zamontowany pionowo
z podłączeniem od dołu. Wyłączniki CS mogą
być montowane bezpośrednio na przyłączu
ciśnieniowym.
Montaż zaworu nadmiarowego (odciążającego):
1. Usuń gumową zaślepkę
2. Włóż zawór nadmiarowy
3. Wkręć śrubę blokującą
Montaż wkręcanych dławic kablowych
Do wyłączników CS dołączane są dwa zestawy
uszczelek metalowych o różnych średnicach
wewnętrznych. Dają one wystarczające
uszczelnienie przy zastosowaniu odpowiednich
przekrojów przewodów połączeniowych.
d > 8.5 mm – 1
d ≤ 8.5 mm – 2
031E0293
Otwór spustowy
W przypadku dużych zmian temperatury istnieje
ryzyko gromadzenia się kondensatu wewnątrz
wyłącznika. W celu odprowadzania kondensatu
zaleca się wykonanie otworu w dolnej części obudowy np. przy użyciu śrubokręta.
Diagramy mechanicznej różnicy załączeń
Ciśnienie wyłączania
Mechaniczna różnica
załączeń
Ciśnienie wyłączania Ciśnienie wyłączania
Mechaniczna różnica
załączeń
Mechaniczna różnica
załączeń
Liczba obrotów
śruby Δp
[bar]
© Danfoss | DCS (az) | 2019.11
Liczba obrotów
śruby Δp
[bar]
Liczba obrotów
śruby Δp
[bar]
IC.PD.P10.H7.49 | 7

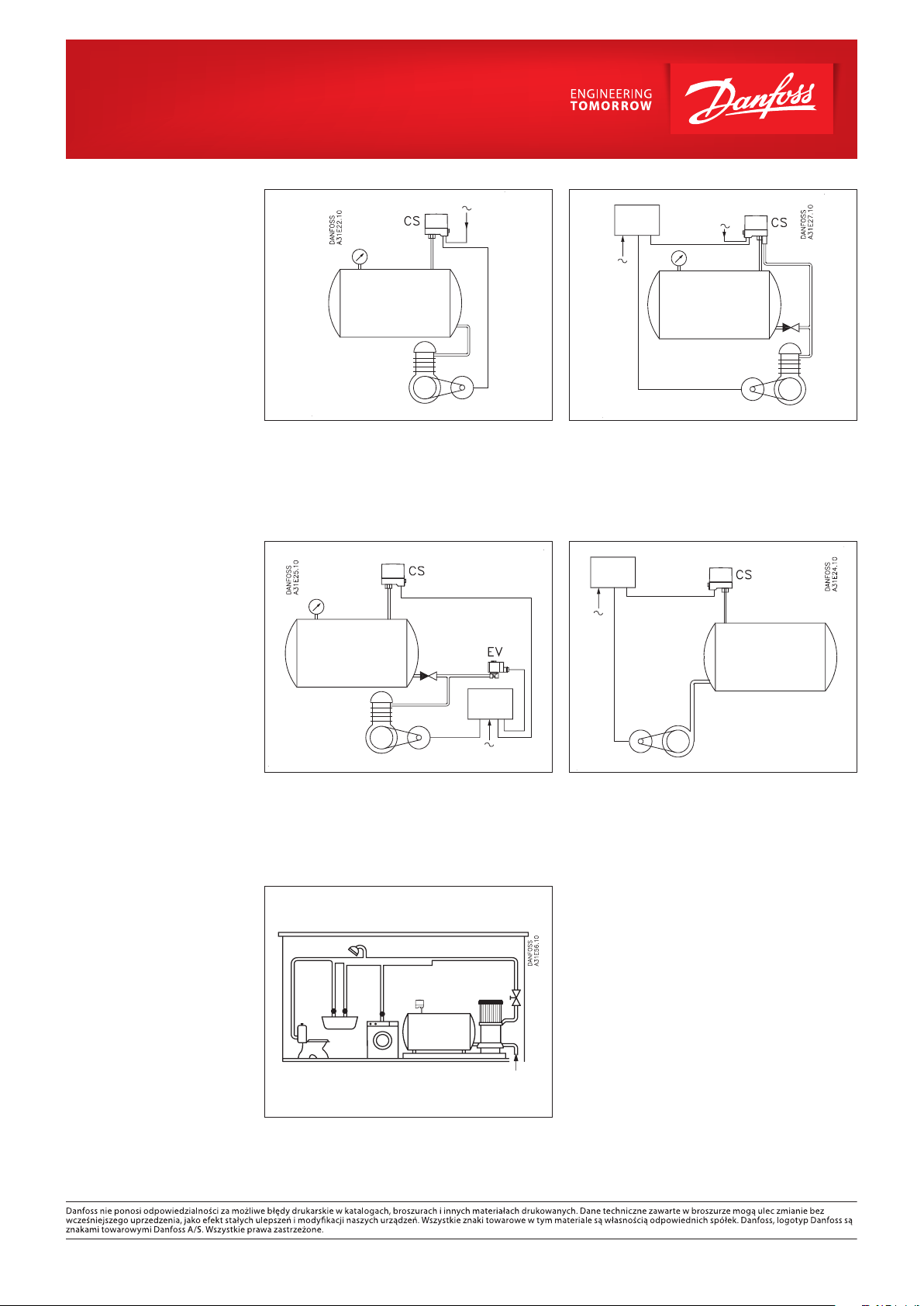

Przykładowe zastosowania
A
A:
Rozrusznik gwiazda-trójkąt lub
softstart
Przykład 1
Sterowanie pracą sprężarki za pomocą
wyłącznika ciśnieniowego CS.
A
A
Przykład 3
Sterowanie pracą sprężarki za pomocą
wyłącznika ciśnieniowego CS. Jeżeli istnieje
potrzeba szybkiego upustu ciśnienia zaleca się
montaż zaworu elektromagnetycznego typu
EV210.
Przykład 2
Sterowanie pracą sprężarki za pomocą
wyłącznika ciśnieniowego CS oraz zaworu
odciążającego.
A
A
Przykład 4
Sterowanie pracą pompy odśrodkowej za
pomocą wyłącznika ciśnieniowego CS poprzez
układ gwiazda-trójkąt lub softstart.
© Danfoss | DCS (az) | 2019.11
Przykład 5
Układ hydroforowy w instalacji domowej.
Wyłącznik ciśnieniowy CS steruje załączaniem
i wyłączaniem pompy.
IC.PD.P10.H7.49 | 8
