技术手册
适用于空气压缩机和水泵的压力开关
CS
CS
其触点的位置取决于连接器的压力、范围设置
和可调整回差。
压力开关装有一个手动开关，可将触点系统
锁定在开启位置，无论系统中的压力是多
少。压力开关带有专用于空气压缩系统的卸
压阀，可以在启动之前卸掉压缩机活塞上的
压力。
CS
停止。
压力开关有一个内置压力驱动的 3 刀开关。
适用于空气压缩机和水泵的自动启动和
特点
认证
• 压力范围为 2 – 20 巴
• 压力接口是 G½ 或 G¼
• 触点系统3刀( TPST )作为 标准件可选也可
作为附件
• 可调整回差
• 卸压阀作为附件
EN 60 947-4-1
• 可通过手动开关将触点系统锁定
• 外壳防护等级 IP43 或 IP55
• 带有聚醛树脂压力接头的特殊型号适合饮用
水应用
© Danfoss | DCS (az) | 2019.11
IC.PD.P10.H7.41 | 1
参数表 | 适用于空气压缩机和水泵的压力开关, CS
技术数据
规格
触点负载
I
e
U
e
AC-3 12 A 220 – 415 V
AC-3 9 A 600 V
D C-13 /14 2 A 220 V (3 串联的触点)
额定负载时的电气寿命
机械寿命
环境温度
介质温度 1)
防振动
100.000 次操作
1.000.000 次操作
-20 – 70 °C
Water 0 – 70 °C
Air -20 – 70 °C
0 – 1000 Hz at 4g
方向 A-B 341 Hz
共振频率
方向 C- D 332 Hz
方向 E-F 488 Hz
隔膜材料 热塑性聚酯弹性体材料
压力连接器
卸压阀（容量
特殊
其它
2000 cm3 from 10 – 1 bar in 18.8 sec.
聚醛树脂, G ½
铝硅合金, G ¼ 或 G ½
外壳防护等级 IEC 529 IP43 或 IP55
1
) For water and seawater, max. 80 °C.
符合 EN 60947 的性能要求
实心 / 绞线
线尺寸
弹性，带 / 无金属环
弹性，带金属环
坚固力矩
额定脉冲电压
污染等级
短路保护，保险丝
绝缘
最大 1.2 Nm
4 kV
3
25 A
600 V
IP-指数 IP43 或 IP55
0.7 – 2.5 mm
0.75 – 2.5 mm
0.5 – 1.5 mm
2
2
2
© Danfoss | DCS (az) | 2019.11
IC.PD.P10.H7.41 | 2
参数表 | 适用于空气压缩机和水泵的压力开关, CS
订货
CS 型标配压力开关
停止压力
p
[巴]
e
最小回差
Δp [巴]
最大回差
Δp [巴]
最大测试
压力为
pe [巴]
外壳防
护等级
压力接口 产品代码 型号
2 – 6 0.72 – 1.0 1.0 – 2.0 10 IP43 G ¼ 031E020266 1-极
2 – 6 0.72 – 1.0 1.0 – 2.0 10 IP43 G ¼ 031E020066 3-极
2 – 6 0.72 – 1.0 1.0 – 2.0 10 IP55 G ¼ 031E020566 3-极
2 – 6 0.72 – 1.0 1.0 – 2.0 10 IP43 G ½ 031E021066 3-极
2 – 6 0.72 – 1.0 1.0 – 2.0 10 IP55 G ½ 031E021566 3-极
4 – 12 1 – 1.5 2.0 – 4.0 20 IP43 G ¼ 031E022066 3-极
4 – 12 1 – 1.5 2.0 – 4.0 20 IP55 G ¼ 031E022566 3-极
4 – 12 1 – 1.5 2.0 – 4.0 20 IP43 G ½ 031E023066 3-极
4 – 12 1 – 1.5 2.0 – 4.0 20 IP55 G ½ 031E023566 3-极
7 – 20 2 – 3.5 3.5 – 7.0 32 IP43 G ¼ 031E024066 3-极
7 – 20 2 – 3.5 3.5 – 7.0 32 IP55 G ¼ 031E024566 3-极
7 – 20 2 – 3.5 3.5 – 7.0 32 IP43 G ½ 031E025066 3-极
7 – 20 2 – 3.5 3.5 – 7.0 32 IP55 G ½ 031E025566 3–极
首选型号
带有聚醛树脂压力接头的特殊型号适合饮用水应用
停止压力
p
[巴]
e
最小回差
Δp [巴]
最大回差
Δp [巴]
最大测试
压力为
pe [巴]
2 – 6 0.72 – 1.0 1.0 – 2.0 10 IP43 G ½ 031E101066 3-极
4 – 12 1 – 1.5 2.0 – 4.0 20 IP43 G ½ 031E101266 3-极
7 – 20 2 – 3.5 3.5 – 7.0 32 IP43 G ½ 031E101466 3–极
外壳防
护等级
压力接口 产品代码 型号
附件和备件
说明 产品代码
3 极触点系统 (TPST ) 031E029166
卸压阀，其中包括固定螺钉（用于 6 mm 管道/软管） 031E029866
卸压阀，其中包括固定螺钉（用于 1/4 英寸管道/软管） 031E029766
两个带密封垫的 Pg 16 螺纹电缆入口（电缆直径 6.5 – 15 mm） 031E029366
带有 7/16-20 UNF 和 M10 x 1 int. 的螺纹接头 031E029666
© Danfoss | DCS (az) | 2019.11
IC.PD.P10.H7.41 | 3
参数表 | 适用于空气压缩机和水泵的压力开关, CS

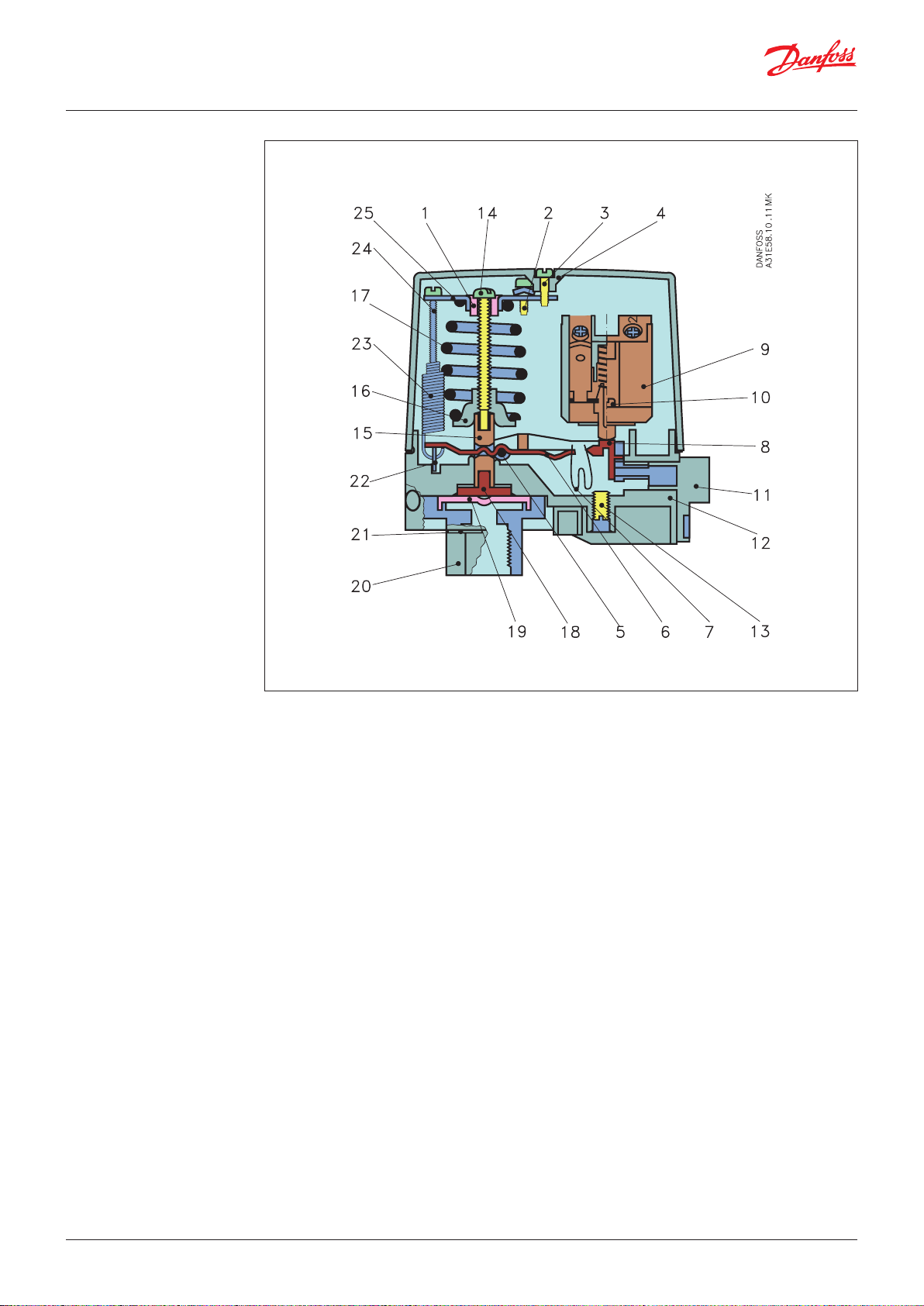

设计和功能
1. 滑环
2. 接地螺钉
3. 盖板螺钉
4. 盖板
5. 主轴
6. 触发臂
7. 卡簧
8. 卡臂
9. 开关罩单元
10. 自攻螺钉
11. 手动开关
12. 底座
13. 平头螺钉
14. 止压螺钉
15. 压垫
16. 弹簧固定器
17. 压缩弹簧
18. 压力模板
19. 隔膜
20. 法兰，G ¼ 或 G ½
21. 帽
22. 回差臂
23. 张力弹簧
24. 回差螺钉
25. 支架
压力开关由以下主要元素组成：连接器、隔膜、
搭扣系统、主弹簧、回差弹簧和一个 3 极接触
系统。
必须在主弹簧上设置停止压力，并在回差弹簧
上设置启动压力和停止压力之间的差值。
来自控制系统的压力由连接器引导至隔膜。隔
膜将此压力转换成机械运动，该运动从搭扣系
统传输至接触系统。
接触系统以这种方式启动或停止压缩机 / 泵。
© Danfoss | DCS (az) | 2019.11
IC.PD.P10.H7.41 | 4
参数表 | 适用于空气压缩机和水泵的压力开关, CS
设置
所有的标配 CS 压力开关都进行了预设，并提
供最小压缩力的弹簧。
1
. 朝着 +（高停止压力）方向转动停止压力螺
(1)
钉
2
给定的次数，参见停止压力图。
. 朝着 +（最大回差）方向转动回差螺钉
(2)
给定的次数，参见回差压力图。
3
. 启用设备并使之运行至达到所需的停止压力
时为止。
4
. 朝着最小停止压力方向转动停止压力螺钉
(1)
，直到设备停止。
注意！
如果回差设置为大于停止压力的值，则不能启
动设备。此时，需将回差（朝着最小值方向）
设置为较小的值。
5
. 将压力减小到所需启动压力。
6
. 朝着最小回差压力方向转动回差螺钉
直到设备启动。
7
. 检查设备是否在所需压力时停止和启动。
(2)
示例
转动的螺钉
停止压力图
CS 压力开关对压缩机进行控制。启动压力为
3.5
巴，停止压力为 5 巴。应当选择范围在
2 – 6
巴 的 CS。
1. 转动停止压力螺钉
(1)
大约 12 次。参见截
止压力图。
2. 转动极回螺钉
2 – 6
列线图。
在列线图上从 5 巴停止压力起至回差
巴划一条直线，读取转动的次数，即
(2)
大约 4.5 次。参见 CS
1.5
4.5
次。
在图上从停止压力5bar处画一条笔直的横线到
1.5bar的回差线，读出需要旋转的圈数，如图
所示为4.5.
© Danfoss | DCS (az) | 2019.11
IC.PD.P10.H7.41 | 5
参数表 | 适用于空气压缩机和水泵的压力开关, CS
主电源接线
3-极 1-极 AC 负载
1-极 DC 负载
触点负载
AC-3
DC-13 / 14 2 A 220 V (3 个串联的触点)
I
e
12 A 220 V – 415 V
9 A 600 V
U
e
尺寸[mm]和重量[kg]
© Danfoss | DCS (az) | 2019.11
重量约 0.5 kg
IC.PD.P10.H7.41 | 6
参数表 | 适用于空气压缩机和水泵的压力开关, CS
安装 所建议的方向
压力开关操作与其方向无关。但是，要满足
IP43
呈与接头垂直的方向进行安装。CS 压力开关（在
接头上）可以自我支撑。
安装卸压阀
1
. 拆下堵塞器
2
. 安装卸压阀
3
. 安装
安装螺钉固定式电缆入口
附件包包含两套金属衬垫，每套的内部直径各
不相同。如果电缆直径使用得当，就会有足够
的电线保险。
和
IP55
plastoform
的防护等级要求，压力开关必须
螺钉
d > 8.5 mm – 1
d ≤ 8.5 mm – 2
031E0293
排扰孔
如果由于温度变化大，压力开关存在冷凝风
险，则可用螺丝刀在机箱内钻一个排水孔。
回差列线图
停止压力 停止压力 停止压力回差 回差 回差
Δp 螺钉转动次数 Δp 螺钉转动次数 Δp 螺钉转动次数
[bar]
© Danfoss | DCS (az) | 2019.11
[bar]
[bar]
IC.PD.P10.H7.41 | 7

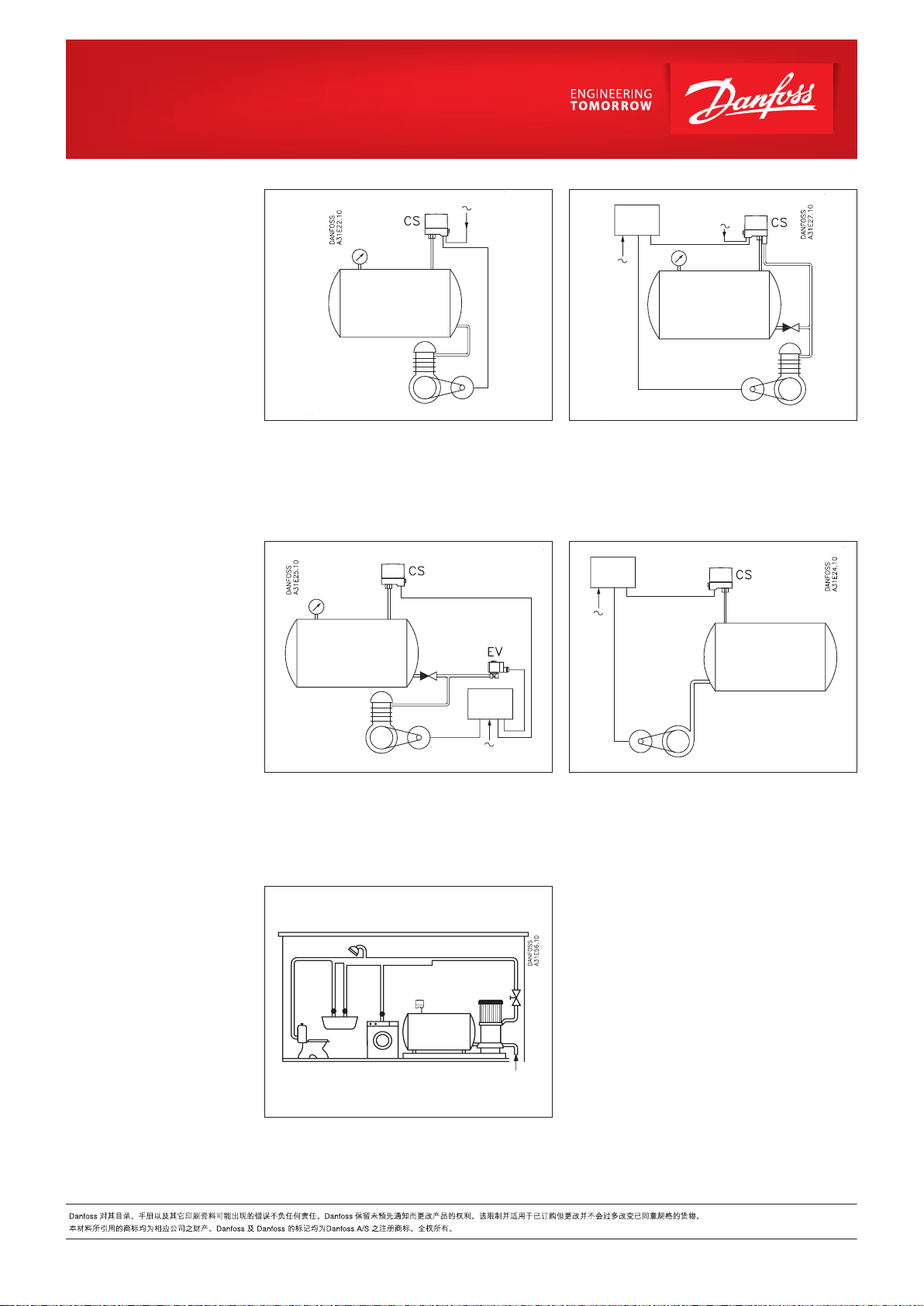

应用示例：
A
A:
电动机启动器或自动三角形
启动开关
示例 1
利用 CS 压力开关进行空气压缩机控制。
A
A
示例 3
带 CS 的空气压缩机控制。需要特别快速卸压
时，建议使用 EV210B 3B 电磁阀。
示例 2
利用安装了卸压阀的 CS 压力开关控制压缩
机。注意泄压管路与储液器之间的止回阀。
A
A
示例 4
利用 CS 通过自动星形或三角形开关、电动机
启动器或类似的装置控制离心泵。
© Danfoss | DCS (az) | 2019.11
示例
5
用于家用电路的增压系统。CS 型开关用于启
动/停止泵。
IC.PD.P10.H7.41 | 8
