CRCP 24 CO1
Termostat grzania/chłodzenia – regulacja płynna 0-10V
Instrukcja montażu
Prosimy pamiętać:
Produkt ten powinien być instalowany wyłącznie przez wykwalifikowanego
elektryka lub instalatora ogrzewania. Montaż należy przeprowadzać zgodnie
z aktualnymi przepisami dotyczącymi przewodów elektrycznych IEEE.
Specyfikacja
Specyfikacja
Zakres temperatury 10-30°C
Wybór trybu pracy
grzanie/chłodzenie/tryb gotowości
Napięcie zasilania 24Vac ±15%, 50/60Hz
Wyjście wentylatora 3 (1) A, 10-230Vac, Typ 1B
Wejście zasilania wentylatora 10-230Vac
Metoda regulacji P+I, zakres proporcjonalności 2K
Wymiary (mm) 110 długość, 90 wysokość, 40 głębokość
Zgodność z normą EN60730-2-9
Znamionowe napiecie impulsu 2,5kV
Test twardości 75°C
Dokładność regulacji ±1°C
Instrukcja montażu
Instrukcja użytkownika
Wyjście sterowania 0-10 Vdc
Tak
2
Opis urządzenia
Termostat przeznaczony jest do regulacji klimakonwektorów oraz sufitów
chłodzących jak również innych systemów, które wymagają regulacji 0-10V.
Termostat posiada również wyjście dla wentylatora jednobiegowego. Tryb
pracy wentylatora (automatyczna lub ciągła) jest wybierany podczas
montażu za pomocą przełącznika DIL umieszczonego w tylnej części
termostatu.
Gdy urządzenie jest w trybie gotowości wentylator jest wyłączony.
Instalacja
Najpierw usuń pokrywę z tylnej części urządzenia.
Podłączenie elektryczne
Zamontuj urządzenie w odległości około 1,5 m od podłogi, z dala
od przeciągów oraz źródeł ciepła, takich jak grzejniki,
klimakonwektory, bezpośrednie światło słoneczne czy urządzenia
biurowe.
Instalacja przewodów
Uruchomienie
Przed ponownym zamocowaniem termostatu do płyty naściennej,
przełączniki DIL na tylnej stronie urządzenia muszą być ustawione w
wymaganej pozycji.
4 3
Opcje przełącznika DIL pokazane w pozycji nastawienia
fabrycznego.
Opisy przełączników DIL
Przełącznik 1: Fan Con – wentylator załączy się niezależnie od tego czy
jest w trybie grzania czy chłodzenia.
Fan Auto – wentylator załączy się kiedy temperatura
przekroczy o 0,2K wartość nastawioną ( w zależności od
trybu grzania/chłodzenia). Kiedy temperatura osiągnie
wartość nastawioną wentylator się wyłączy.
Przełącznik 2: MOT – siłownik mechaniczny.
WAX – siłownik termiczny.
Naścienny montaż termostatu
Aby zamontować termostat na ścianie, należy ustawić termostat
pokrętłem do góry i wykorzystując otwory w płycie naściennej
zawiesić na zawiasach, wciskając mocno, aby zaczepić zaciski
zabezpieczające w płycie naściennej.
Blokada i ograniczenie temperatury
Aby zablokować lub ograniczyć zakres nastawienia temperatury,
należy obrócić tarczę nastawną na pozycję 20
Umieścić sprężyny blokujące w tyle tarczy w żądanej pozycji i
ponownie zamontować pokrętło, upewniając się, że 20
pokrywa się z odpowiednim znakiem na obudowie termostatu.
o
C i wyjąć pokrętło.
o
C na tarczy
6 5
Instrukcja użytkownika

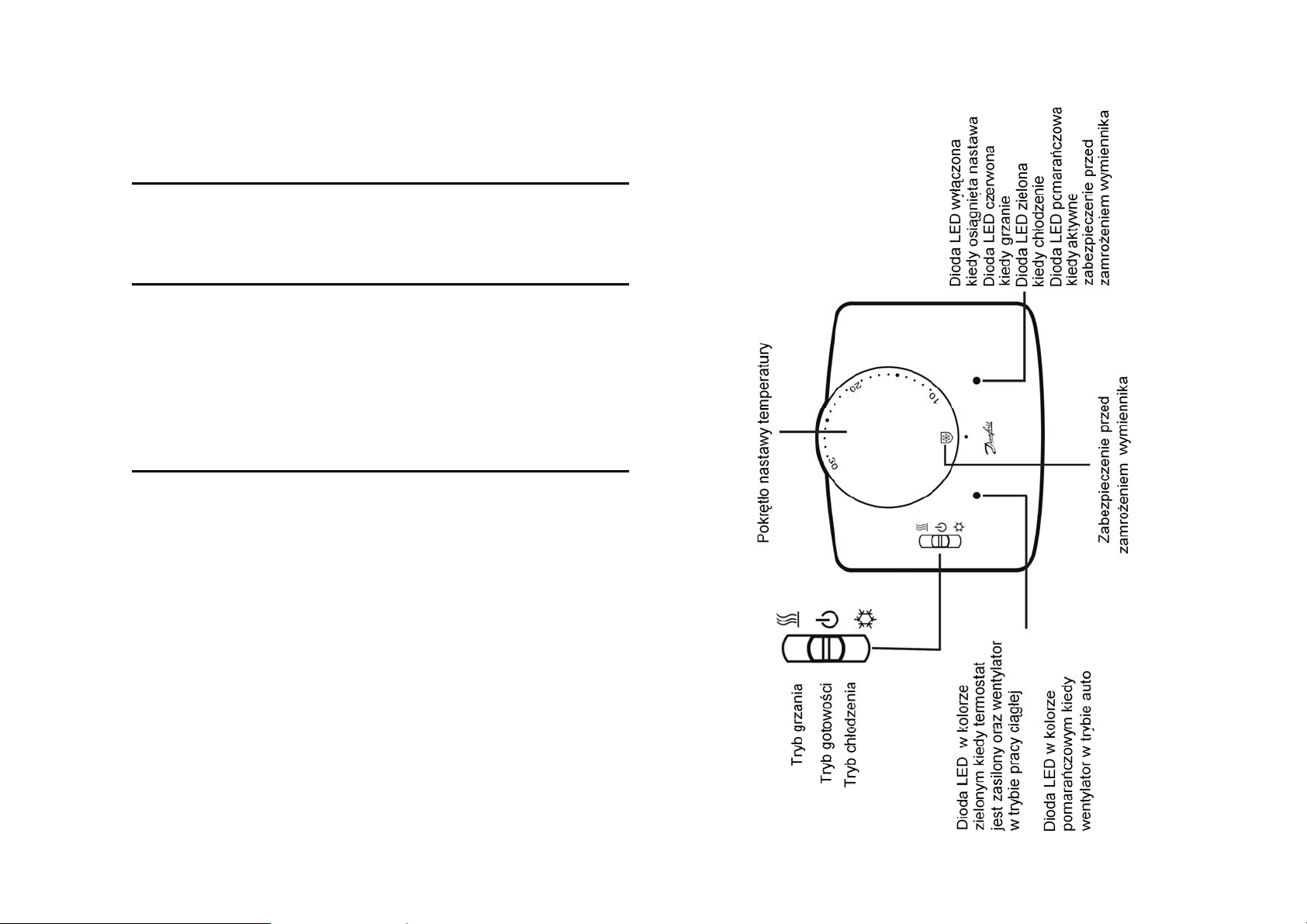

Ustawianie temperatury
Ustaw pokrętło na żądaną temperaturę.
Zabezpieczenie przed zamrożeniem
Aby aktywować zabezpieczenie przed zamrożeniem wymiennika, ustaw
pokrętło poniżej wartości 10
temperatura spadnie poniżej 8
Kiedy zabezpieczenie jest aktywne dioda LED po prawej stronie będzie
koloru pomarańczowego.
Tryb gotowości
W trybie chłodzenia, standardowe zabezpieczenie przed zamrożeniem
wymiennika nie jest dostępne; zamiast tego jest tryb gotowości. Gdy
pokrętło jest ustawione poniżej 10°C urządzenie przechodzi w tryb
gotowości i chłodzenia będzie nieaktywne, aż do ustawienia pokrętła
powyżej 10°C.
o
C. Zabezpieczenie uaktywni się, gdy
o
C.
8 7
9
