CRCP 24
Termostat grzania lub chłodzenia – regulacja płynna 0-10V
Instrukcja montażu
Prosimy pamiętać:
Produkt ten powinien być instalowany wyłącznie przez wykwalifikowanego
elektryka lub instalatora ogrzewania. Montaż należy przeprowadzać zgodnie
z aktualnymi przepisami dotyczącymi przewodów elektrycznych IEEE.
Specyfikacja
Specyfikacja
Zakres temperatury 10-30°C
Napięcie zasilania 24Vac ±15%, 50/60Hz
Metoda regulacji P+I, zakres proporcjonalności 2K
Zgodność z normą EN60730-2-9
Znamionowe napiecie impulsu 2,5kV
Test twardości 75°C
Dokładność regulacji ±1°C
Wyjście sterowania 0-10 Vdc
Maksymalna temperatura otoczenia 45°C
Instrukcja montażu
Instrukcja użytkownika
Wymiary (mm) 110 długość, 90 wysokość, 40 głębokość
2
Instalacja
Najpierw usuń pokrywę z tylnej części urządzenia.
Instalacja przewodów
Zamontuj urządzenie w odległości około 1,5 m od podłogi, z dala
od przeciągów oraz źródeł ciepła, takich jak grzejniki,
klimakonwektory czy bezpośrednie światło słoneczne.
Podłączenie elektryczne
4 3
Uruchomienie
Przed ponownym zamocowaniem termostatu do płyty naściennej,
przełączniki DIL na tylnej stronie urządzenia muszą być ustawione w
wymaganej pozycji.
Opcje przełącznika DIL pokazane w pozycji nastawienia
fabrycznego.
HEAT - wyjście regulacji proporcjonalnej zostanie załączone kiedy
temperatura spadnie poniżej wartości nastawionej. Ochrona przed
zamrożeniem wymiennika możliwa.
COOL - wyjście regulacji proporcjonalnej zostanie załączone, kiedy
temperatura wzrośnie powyżej wartości nastawionej. Ochrona
przed zamrożeniem wymiennika nie aktywna dla chłodzenia.
MOT – siłownik mechaniczny.
WAX – siłownik termiczny.
Naścienny montaż termostatu
5
6
Blokada i ograniczenie temperatury
Aby zablokować lub ograniczyć zakres nastawienia temperatury,
należy obrócić tarczę nastawną na pozycję 20
Umieścić sprężyny blokujące w tyle tarczy w żądanej pozycji i
ponownie zamontować pokrętło, upewniając się, że 20
pokrywa się z odpowiednim znakiem na obudowie termostatu.
o
C i wyjąć pokrętło.
o
C na tarczy
Instrukcja użytkownika
Ustawianie temperatury
Ustaw pokrętło na żądaną temperaturę.
Zabezpieczenie przed zamrożeniem
Aby aktywować zabezpieczenie przed zamrożeniem wymiennika, ustaw
pokrętło poniżej wartości 10
temperatura spadnie poniżej 8

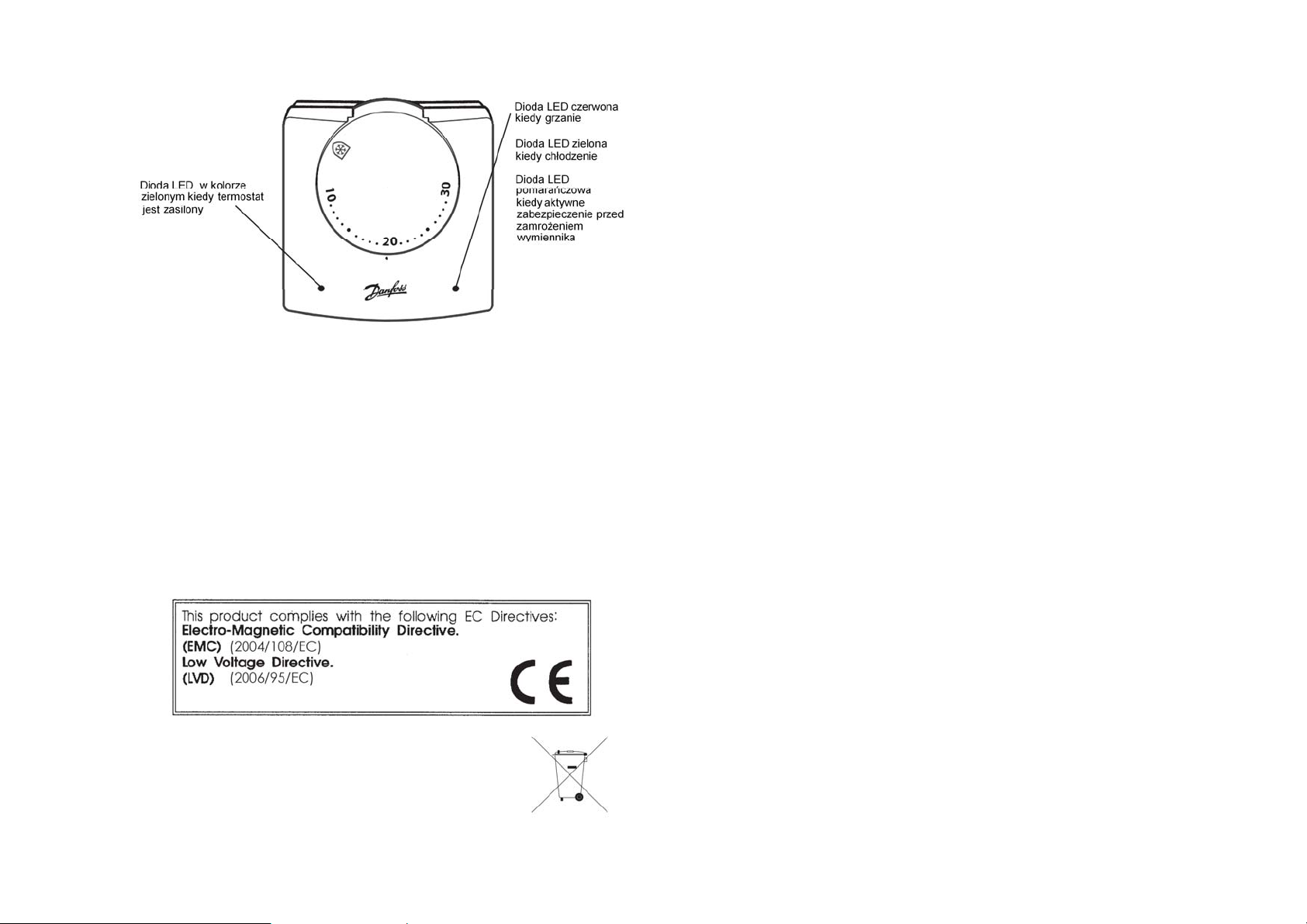

Kiedy zabezpieczenie jest aktywne dioda LED po prawej stronie będzie
koloru pomarańczowego.
Tryb gotowości
W trybie chłodzenia, standardowe zabezpieczenie przed zamrożeniem
wymiennika nie jest dostępne; zamiast tego jest tryb gotowości. Gdy
pokrętło jest ustawione poniżej 10°C urządzenie przechodzi w tryb
gotowości i chłodzenia będzie nieaktywne, aż do ustawienia pokrętła
powyżej 10°C.
o
C. Zabezpieczenie uaktywni się, gdy
o
C.
8 7
9
