Regulador bypass de gás quente, tipo CPCE Misturador de gás líquido, tipo LG (acessório)
By-pass regulador de gás quente CPCE adapta a capacidade do compressor para a carga real do evaporador.
Eles foram projetados para instalação em uma linha de bypass entre os lados de alta e baixa pressão do sistema de refrigeração, para injeção gás quente entre o evaporador e a válvula de expansão termostática.
A injeção deve ser arranjada para ocorrer através de um misturador de gás líquido- LG.
de
Características Regulador bypass de gás quente CPCE
• Alta precisão de controle
• A conexão direta à linha de sucção do sistema regula a injeção de gás quente independentemente da queda de pressão no evaporador
• O regulador aumenta a velocidade do gás do evaporador, garantindo um melhor retorno do óleo ao compressor
• Proteção contra temperaturas de evaporação muito baixas, ou seja, evita a formação de gelo no evaporador
• Pode ser usado no seguinte intervalo EX: Categoria 3 (Zona 2)
Aprovações Marcação UL, arquivo SA7200
Misturador de gás líquido LG
• O LG fornece uma mistura homogênea de líquido refrigerante e gás quente no evaporador
• Evita superaquecimento na sucção, combinando injeção de gás quente com as características da válvula de expansão
• O LG pode ser usado para o degelo por gás quente ou sistemas de ciclo reverso
© Danfoss | DCS (rm) | 2020.09 AI246086497130ptbr-001314 | 1
Ficha Técnica | Regulador bypass de gás quente tipo CPCE, Misturador de gás líquido tipo LG (acessório)
Dados técnicos
Refrigerantes
Faixa de ajuste
Pressão máxima de trabalho PS / MWP = 28 bar
Pressão máxima de teste Pe = 31 bar
Pressão diferencial máxima ∆p = 18 bar
Temperatura máxima
Temperatura mínima
Este produto é Avaliado para o R290, R600, R600a, R1234ze, R1270 pela fonte de ignição de avaliação em conformidade com a norma EN ISO80079-36. As conexões de rosca são aprovadas apenas para refrigerantes A1 e A2L.
Informações de pedidos Regulador bypass de gás quente
Conexão
Modelo
CPCE 12 CPCE 12 – CPCE 15 – CPCE 22
1
 A capacidade nominal é a capacidade do regulador à:
- temperatura de evaporação te = -10 °C,
- temperatura de condensação tc = 30 °C,
- redução de temperatura de sucção / pressão de sucção ts = 4 K.
Rosca Solda
[pol.] [mm] [pol.] [mm]
1
/
12 17.4 7.9 16 .4 19.0 034N0 081
2
1
/
2
5
/
8
7
/
8
R22, R1234ze *), R1270 *), R134a, R290 *), R404A, R407A, R407C, R407F, R448A, R449A, R450A, R452A, R507A, R513A, R600 *), R600a *) *) somente LG 12-16 e LG 16-22 ; veja mais detalhes na nota abaixo da tabela
pe = 0 – 6 bar
Ajuste de fábrica = 0,4 bar
140 °C
-50 °C
Para ver a lista completa de refrigerantes aprovados, visite www.products.danfoss.com e de procure os códigos individuais, onde os refrigerantes são listados como parte dos dados técnicos.
Capacidade nominal1)
R22 R134a
12 17.4 7.9 16.4 19 .0 034N0082 16 25.6 11. 6 24.2 27. 9 034N0083 22 34.0 15 . 2 32.0 37.1 034N0084
[kW]
R404A/
R507
Código
R407C
Dimensionamento
Misturador de gás líquido
Conexão
Modelo
Saída
(ODM)
Entrada de gás
quente (ODF)
[pol.] [mm] [pol.] [mm] [pol.] [mm]
LG 12 – 16 5/ LG 12 – 22 7/ LG 16 – 28 1 1/ LG 22 – 35 1 3/
8
8
8
8
16 22 28 35
1
/
2
1
/
2
5
/
8
7
/
8
Para um desempenho ideal, é importante selecionar uma válvula CPCE de acordo com as condições do sistema e tipo de aplicação.
Os seguintes dados devem ser usados no dimensionamento de uma válvula CPCE:
• Refrigerante: HCFC, HFC e HC
• Temperatura mínima de sucção: ts em [°C]/[bar]
• Capacidade do compressor à temperatura mínima de sucção: Q1 em [kW]
Entrada de
líquido (ODF)
12 5/ 12 7/ 16 1 1/ 22 1 3/
• Carga do evaporador à temperatura mínima de
8
8
8
8
16 069 G4 001 22 069G4002 28 069G4003 35 069G4004
sucção: Q2 em [kW]
• Temperatura do líquido à frente da válvula de expansão: tl [°C]
• Redução de temperatura de sucção/pressão de sucção em [K]
• Tipo de conexão: rosca ou solda
• Tamanho da conexão em [pol.] ou [mm]
Código
© Danfoss | DCS (rm) | 2020.09
AI246086497130ptbr-001314 | 2
Ficha Técnica | Regulador bypass de gás quente tipo CPCE, Misturador de gás líquido tipo LG (acessório)
Seleção Exemplo
Ao selecionar a válvula adequada, pode ser necessário converter a capacidade real usando um fator de correção. Isso é necessário quando as condições do sistema são diferentes das condições da tabela.
Etapa 1
Determine a capacidade de substituição. Isso é feito tomando a capacidade do compressor na temperatura mínima de sucção Q1 menos a carga
Etapa 2
Determine o fator de correção para a redução da temperatura de sucção / pressão de sucção.
Temp. de sucção t
após a redução
A tabela de correção é usada quando a alteração de temperatura de sucção é diferente de 4 K.
Os exemplos a seguir ilustram como isso é feito.
y Refrigerante: R404A y Temperatura mínima de sucção: ts = -30 °C y Capacidade de compressor a -30 °C, Q1= 80 kW y Carga do evaporador a -30 °C, Q2 = 60 kW y Temperatura do líquido à frente da válvula de
expansão: tl = 40 °C
y Redução da temperatura de sucção/pressão
de sucção = 5 K y Tipo de conexão: solda y Tamanho de conexão = 1⁄2 pol.
mínima do evaporador na temperatura mínima de sucção Q2. Q1- Q2=80-60=20 kW
A partir da tabela de fatores de correção (ver abaixo), uma redução de temperatura de sucção de 5 K (R404A) corresponde a um fator de 1,3.
s
[°C]
10
0
-10
-20
-30
-40 R22, R404A, R507, R407C 0.1 0.3 0.6 1.0 1.5 2.0 2.2
Refrigerante
1 2 3 4 5 6 7
R134a 0.1 0.5 0.9 1.0 1.0 1.0 1. 0 R22, R404A, R507, R407C 0.3 0.9 1.0 1.0 1.0 1. 0 1.0 R134a 0.1 0.3 0.7 1.0 1.0 1.0 1.0 R22, R404A, R507, R407C 0.2 0.9 1.0 1.0 1.0 1. 0 1.0 R134a 0.1 0.3 0.6 1.0 1.3 1. 4 1.4 R22, R404A, R507, R407C 0.1 0.5 1. 0 1.0 1. 0 1.0 1.0 R134a 0.1 0.3 0.6 1.0 1.5 2.2 2.4 R22, R404A, R507, R407C 0.1 0.3 0.7 1. 0 1.0 1.0 1.0 R134a 0.1 0.3 0.6 1.0 1.5 2.2 2.9 R22, R404A, R507, R407C 0.1 0.3 0.6 1.0 1.3 1.4 1.4
Temperatura de sucção ∆t
[K]
s
A capacidade de substituição deve ser dividida pelo fator de correção determinado.
© Danfoss | DCS (rm) | 2020.09
Etapa 3
A capacidade de substituição corrigida é Q=20/1,3=15,4 kW
Etapa 4
Agora, selecione a tabela de capacidade adequada para R404A e escolha a coluna com uma temperatura de ts = -30 °C.
Etapa 5
CPCE 12, conexão de solda de 1⁄2 pol., código 034N0082 (ver Informações de pedidos).
Usando a capacidade de substituição corrigida, selecione uma válvula que fornece uma capacidade maior ou equivalente. Um CPCE 12 oferece capacidade de substituição de 17,9 kW a uma temperatura mínima de sucção de -30 °C.
AI246086497130ptbr-001314 | 3
Ficha Técnica | Regulador bypass de gás quente tipo CPCE, Misturador de gás líquido tipo LG (acessório)
Capacidade
Modelo
R22
CPCE 12
CPCE 15
CPCE 22
R134 a
CPCE 12
CPCE 15
CPCE 22
Temperatura de sucção ts
após redução de
pressão / temperatura
[°C]
10 7.9 16.3 21.6 26.9 33.4
0 12. 9 17.3 21.7 27.1 33.4
-10 13. 6 17.4 22.0 27. 4 33.4
-20 13.7 17. 6 22.2 2 7. 7 33.4
-30 8.0 11. 0 14.7 18.6 33.4
-40 4.3 5.7 7. 6 33.4 10 11. 5 24.0 31.7 39.4 49.0
0 18.8 25.4 32.0 39.9 49.0
-10 20.0 25.6 32.3 40.2 49.0
-20 20 .1 25.8 32.6 40.7 49.0
-30 11. 5 16. 0 21.2 27.1 49.0
-40 5.9 7. 8 10.6 49.0 10 15. 2 31.7 42.0 52.3 64.9
0 25.0 33.6 42.4 52.8 64.9
-10 26.5 34.0 42.8 53.4 64.9
-20 26.6 34.2 43.1 53.8 64.9
-30 15.4 21.3 28.1 35.9 64.9
-40 8.0 10.7 14.3 64.9
10 2.3 10.4 14. 4 18. 0 22.6
0 7.8 11. 3 14.4 18.1 22.6
-10 5.8 7.9 10.8 14. 4 18.1
-20 3.4 4.6 6.1 8.3 10.6
-30 2.0 2.8 3.7 4.9 6.2 10 2.3 15.2 21.1 26.5 33. 2
0 11.4 16 .6 21.2 26.6 33.2
-10 8.3 11. 6 15. 7 21.1 26.6
-20 4.8 6.6 8.8 11 . 9 15. 2
-30 2.6 3.5 4.9 6.4 8.0 10 3.1 20.4 28.0 35.2 43.9
0 15.1 22.8 28 .1 35.2 43.9
-10 10.9 15.2 20.9 27. 7 35.2
-20 6.4 8.8 11 . 8 15. 7 20.3
-30 3.7 5.0 6.8 8.9 11.3
Capacidade do regulador Q [kW]
à temperatura de condensação tc [°C]
20 30 40 50 60
© Danfoss | DCS (rm) | 2020.09
As capacidades são determinadas reduzindo a temperatura de sucção/pressão de sucção a ∆ts = 4 K. As temperaturas de sucção fornecidas são os valores mínimos, ou seja, após a redução.
As capacidades são calculadas pela capacidade de gás quente do CPCE + a capacidade extra fornecida para manter a constante
pela válvula de expansão termostática
de superaquecimento
após o evaporador.
AI246086497130ptbr-001314 | 4
Ficha Técnica | Regulador bypass de gás quente tipo CPCE, Misturador de gás líquido tipo LG (acessório)
Capacidade
(continuação)
Temperatura de sucção ts
Modelo
após redução de
pressão / temperatura
[°C]
20 30 40 50 60
R404A/R507
10 7. 5 15. 5 20.6 25.7 31.1
0 12 . 2 16.4 20.6 25.7 31.1
CPCE 12
CPCE 15
CPCE 22
-10 12. 9 16.4 20.7 25.7 31.1
-20 13.1 16 .4 20.7 31.1
-30 10.3 13. 8 17.9 31.1
-40 5.5 7. 5 9.5 31.1 10 11. 0 22.8 30.3 3 7. 8 46.9
0 18 .0 24.2 30.3 37. 8 46.9
-10 19.1 24. 2 30.4 37. 8 46.9
-20 19.1 24. 3 30.4 46.9
-30 15.0 20.3 26.5 46.9
-40 8.0 10.6 13.4 46.9 10 14.6 30.2 40.1 49.9 62.3
0 23.8 32.0 40.1 49.9 62.3
-10 25.3 32.0 40.1 50.0 62.3
-20 25.3 32.1 40.2 62.3
-30 19.9 26.7 34.8 62.3
-40 10. 6 14.2 18.0 62.3
R407C
10 9.7 18.3 23.5 28.2 33.4
0 14 .4 19.0 23.2 2 7.9 33.4
CPCE 12
CPCE 15
CPCE 22
As capacidades são determinadas reduzindo a temperatura de sucção / pressão de sucção a ∆ts = 4 K. As temperaturas de sucção fornecidas são os valores mínimos, ou seja, após a redução.
-10 15.1 19.0 23.3 27. 4 33.4
-20 15.1 18.8 23.1 27. 4 33.4
-30 8.7 11. 7 15. 0 18.0 33.4
-40 4.6 5.9 7. 6 33.4 10 14.1 26.9 34.6 41.4 49.0
0 21.1 27. 9 34.2 41.1 49.0
-10 22.2 27.9 34.2 40.2 49.0
-20 22 .1 27. 6 33.9 40.3 49.0
-30 12.5 17.0 21.6 26.3 49.0
-40 6.3 8.1 10.6 49.0 10 18.7 35.5 45.8 54.9 64.9
0 28.0 37. 0 45.4 54.4 64.9
-10 29.4 37.1 45.4 53.4 64.9
-20 29.3 36.6 44.8 53.3 64.9
-30 16.8 22.6 28.7 34.8 64.9
-40 8.6 11.1 14.3 64.9
Capacidade do regulador Q [kW]
à temperatura de condensação tc [°C]
As capacidades são calculadas pela capacidade de gás quente do CPCE + a capacidade extra fornecida para manter
pela válvula de expansão termostática
a constante de superaquecimento
após o evaporador.
© Danfoss | DCS (rm) | 2020.09
AI246086497130ptbr-001314 | 5
4
69G39.12.10
1
2
3
Ficha Técnica | Regulador bypass de gás quente tipo CPCE, Misturador de gás líquido tipo LG (acessório)

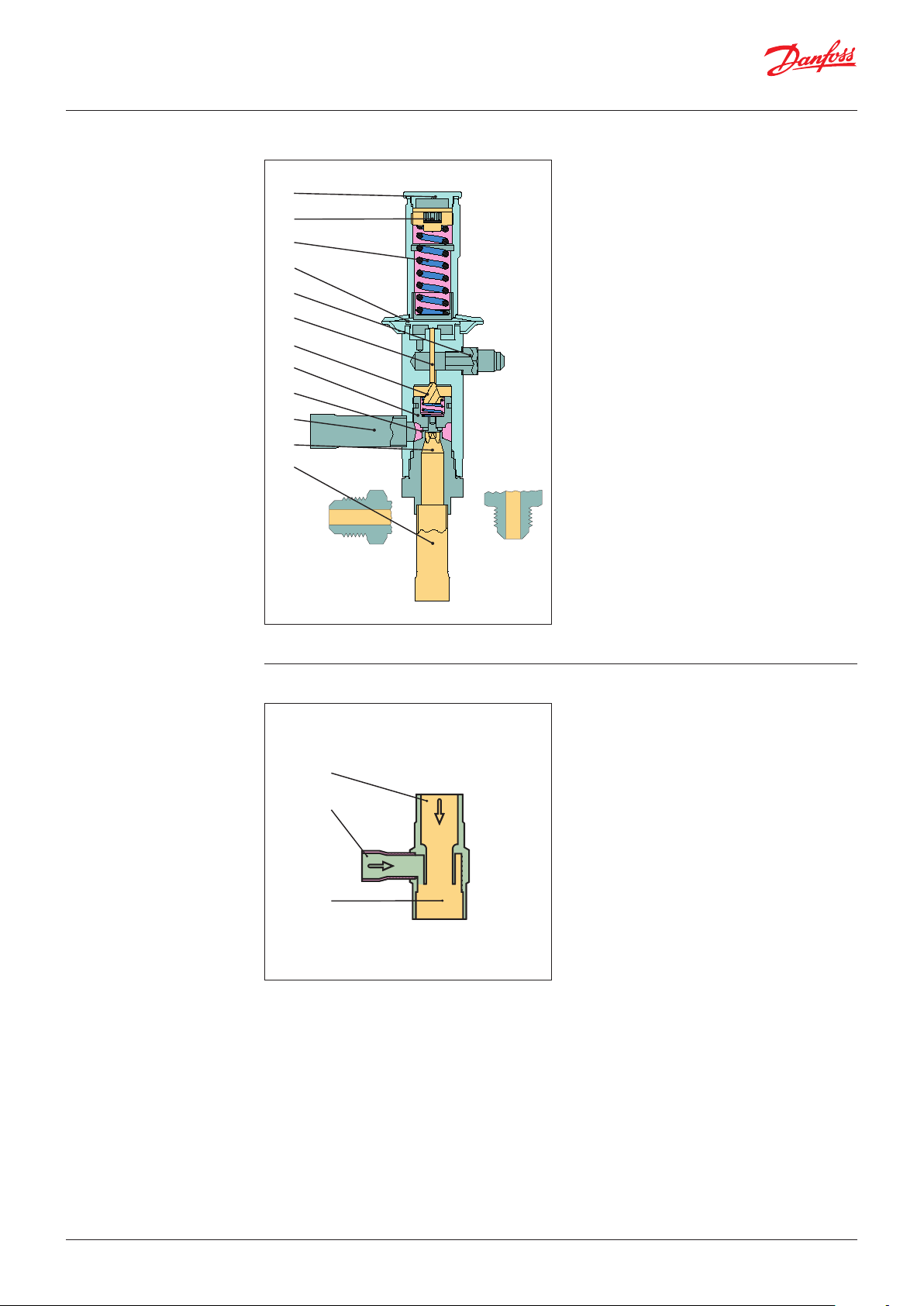

Projeto / Função
1. Entrada
2. Saída
3. Conexão de pressão piloto
4. Tampa de proteção
5. Parafuso de ajuste
6. Mola principal
7. Diafragma
8. Pino de pressão
9. Orifício piloto
10. Pistão servo
11. Orifício de equalização de pressão
12. Orifício principal
CPCE
4
5
5
6
6
7
7
3
3
8
8
9
9
10
10
11
11
1
1
12
12
2
2
Danfoss
34N132.13.10
Bypass de gás quente, tipo CPCE é servo-operada por piloto. O diafragma (7) é acionado no lado superior pela força da mola (6) e no lado inferior pela pressão piloto a partir de (3). Quando a pressão piloto cai abaixo da pressão ajustada na válvula, a bola de estrangulamento é afastada do orifício piloto (9) pela mola, que age através do pino de pressão (8). A pressão sobre o pistão servo (10) é então aliviada. A pressão diferencial criada move o pistão servo para cima e faz com que o regulador abra para que o gás quente possa fluir para o lado de sucção. Quando a pressão piloto sobe acima da pressão de ajuste, o orifício piloto fecha a evacuação do espaço sobre o pistão servo. A pressão acumula novamente sobre o pistão através do orifício de equalização de pressão, (11) fechando o regulador.
LG
1
2
Danfoss
1. Entrada de líquido
2. Entrada de gás quente
3. Saída
3
© Danfoss | DCS (rm) | 2020.09
AI246086497130ptbr-001314 | 6
Danfoss
Dimensões [mm] e pesos [kg]
CPCE
Danfoss
34N133.13
Tipo L
1
Peso líquido
CPCE 12 10 0.9 CPCE 15 12 0.9 CPCE 22 17 0.9
LG
69G40.12
Tipo H H
1
LG 12 – 16 54 22 40 24 0.1 LG 12 – 22 62 26 42 28 0.2 LG 16 – 28 79 35 48 36 0.3 LG 22 – 35 89 40 66 41 0.4
L
1
NV Peso líquido
© Danfoss | DCS (rm) | 2020.09
AI246086497130ptbr-001314 | 7
