COMFORT A BEHOLDERLØSNINGER

BRUGER  OG MONTAGEVEJLEDNING

Indholdsfortegnelse

. Indhold



Comfort A VSe/GSe Comfort A VVXe/GVXe Comfort A VVXe/GVXe HOFOR

1. Indhold

2. Generelt TIlslutning, sikkerhed og håndtering s. 3

Comafort A VSe/GSe

3. Montagevejledning, VVS installatør Kom godt igang - Hurtig opstart, Gulvunit - Monteringsrækkefølge s. 4

4. Montagevejledning, VVS installatør Kom godt igang - Hurtig opstart, Gulvunit - Monteringsdetaljer s. 6

5. Montagevejledning, VVS installatør Kom godt igang - Hurtig opstart, Vægunit - Monteringsrækkefølge s. 8

6. Montagevejledning, VVS installatør Kom godt igang - Hurtig opstart, Vægunit - Monteringsdetaljer s. 10

7. Montagevejledning, VVS installatør Applikationer s. 12

8. Montagevejledning, VVS installatør Standard principdiagrammer, Eksempler s. 13

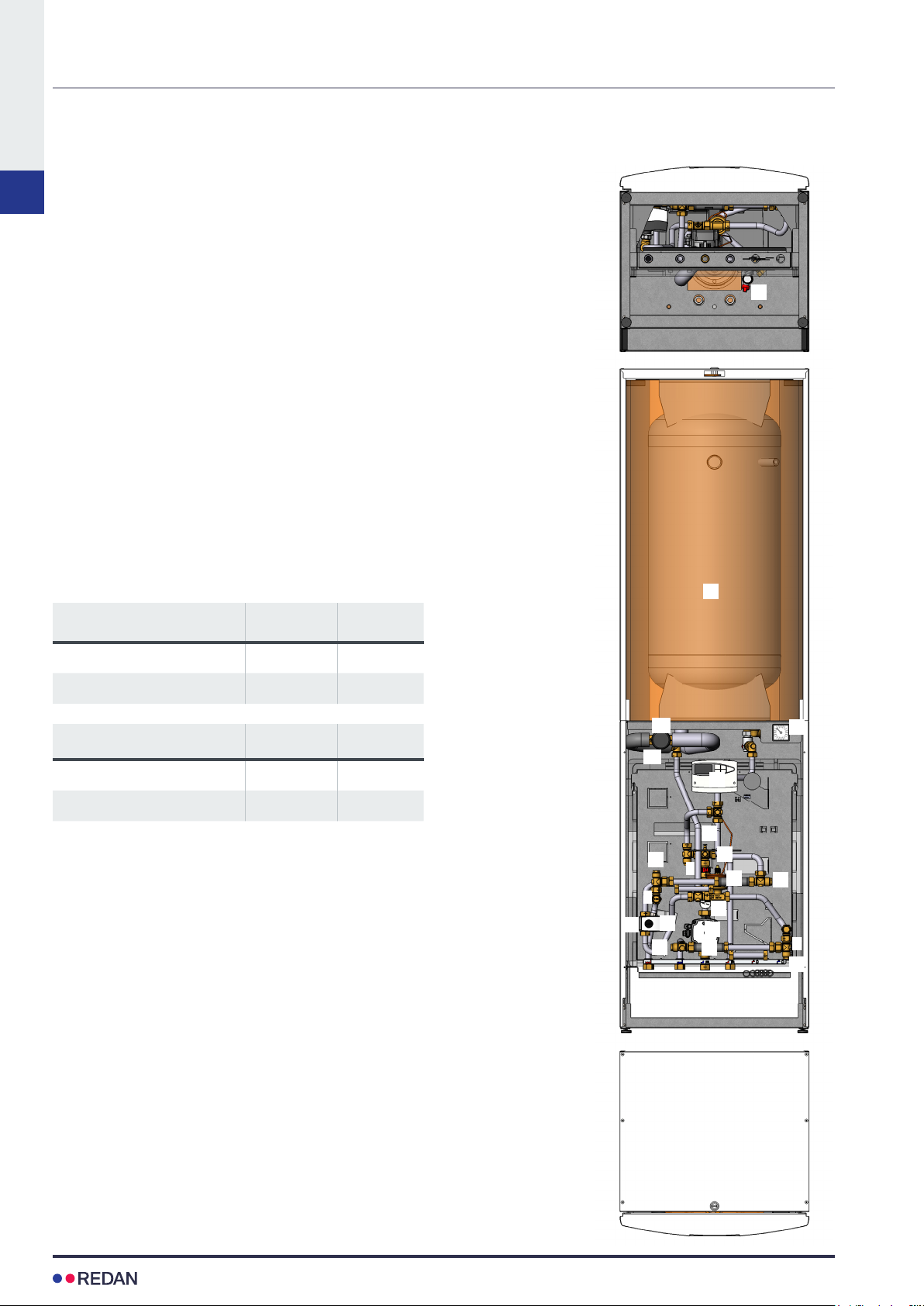

9. Montagevejledning, VVS installatør Hovedkomponenter, vægt, mål - Comfort A VSe/GSe s. 14

Montagevejledning, VVS installatør Hovedkomponenter, vægt, mål - Comfort A VVXe/GVXe s. 15 Montagevejledning, VVS installatør Hovedkomponenter, vægt, mål - Comfort A VVXe/GVXe, HOFOR s. 16

10. Montagevejledning, VVS installatør Målskitser s. 17

11. Montagevejledning, VVS installatør Tilslutning af anlæg, målermontage og sikkerhedsventiler s. 18

12. Montagevejledning, VVS installatør Udtag for radiatorkreds Comfort A VSe/GSe (ekstraudstyr) s. 19

13. Montagevejledning, VVS installatør Elmontage s. 20

14. Indregulering og idrisættelse Indregulering og idrisættelse, varmekredsen s. 21

15. Indregulering og idrisættelse Varmekredsen, Danfoss ECL 110 automatik s. 22

16. Indregulering og idrisættelse Varmekredsen, Danfoss ECL 210/310 automatik s. 23

17. Indregulering og idrisættelse Varmekredsen, Pumpe & Sommerdri s. 24

18. Indregulering og idrisættelse Indregulering og idrisættelse, brugsvandskredsen s. 26

19. Brugervejledning, Slutbruger Beskrivelse og indregulering s. 27

20. Brugervejledning, Slutbruger Indregulering s. 28

21. Dri og vedligeholdelse Dri og vedligeholdelse s. 29

22. Dri og vedligeholdelse Vedligeholdelsesplan s. 30

23. Fejlnding Fejlnding, Varme, Comfort VVXe/GVXe s. 31

Fejlnding, Varme, Comfort VSe/GSe s. 32

24. Fejlnding Fejlnding, Vand s. 33

25. Almindelige betingelser Almindelige betingelser s. 34

26. EU Overensstemmelseserklæring EU Overensstemmelseserklæring s. 36

27. Idrisættelsesattest Idrisættelsesattest s. 37

BRUGER- OG MONTAGEVEJLEDNING

COMFORT A BEHOLDERLØSNINGER

Generelt

. Tilslutning, sikkerhed og håndtering

VVS installatør

Instruktion

Før installation og idriftsættelse af denne unit skal instruktionen læses omhyggeligt. For tab og skader som følge af tilsidesættelse af brugsanvisningen, påtager fabrikanten sig ikke noget ansvar. Læs og følg disse instruktioner nøje, for at undgå fare og skader på personer og ejendom. Overskrides de anbefalede driftsparametre, øges risikoen for tingskade og personskade betydeligt. Installation, idriftsættelse og vedligeholdelse skal udføres af kvaliﬁceret og autoriseret personale (både VVS og EL).

Varmekilde

Unitten er som udgangspunkt beregnet til tilkobling af ernvarme. Alternative energikilder kan anvendes i det omfang, driftsbetingelserne til enhver tid er sammenlignelige med ernvarme.

Anvendelse

Unitten er alene beregnet til opvarmning af vand. Unitten må ikke anvendes til opvarmning af andre medier. Unitten tilsluttes husinstallationen i et frostfrit lokale, hvor temperaturen ikke overstiger 50°C, og hvor den relative luftfugtighed ikke er højere end 80%. Unitten må ikke tildækkes, indmures eller på anden vis blokeres for adgang.

Materialevalg

Brug kun materialer i overensstemmelse med lokale regler.

Korrosion

Det maksimale kloridindhold i mediet må ikke være højere end 300 mg/l. Risikoen for korrosion stiger betragteligt, hvis det anbefalede tilladte kloridindhold overskrides.

Sikkerhedsventil(er) Installation af sikkerhedsventil(er) skal altid udføres i henhold til gældende lokale regler.

Tilslutning

Der skal til enhver tid etableres mulighed for at afbryde alle energikilder til unitten, herunder elektrisk tilslutning. Unitten/installationen skal være tilsluttet en elektrisk udligningsforbindelse.

Potentialeudligning / Jordforbindelse

Potentialeudligning er en elektrisk udligningsforbindelse, som skal sikre mod farlige berøringsspændinger, der kan forekomme f.eks. mellem to forskellige rørsystemer. Potentialeudligning reducerer korrosion i varmevekslere, vandvarmere, ernvarmeunits og VVSinstallationer. Potentialeudligning skal udføres i henhold til Elektricitetsrådets stærkstrømsbekendtgørelse ”Elektriske installationer”.

Pas på - varme overﬂader

Dele af unitten kan være meget varme og kan forårsage forbrændinger. Vær meget påpasselig i umiddelbar nærhed af unitten.

Advarsel om højt tryk og høj temperatur

Den maksimale fremløbstemperatur i ernvarmenettet kan være op til 120°C og driftstrykket op til 16 bar, hvilket kan medføre skoldningsrisiko både ved berøring og ved udstrømning af mediet. Ved overskridelse af unittens konstruktionsdata og driftsparametre for tryk og temperatur, er der betydelig risiko for tingskade og personskade.

Nødsituation

I tilfælde af brand, lækage eller anden fare, lukkes omgående for alle energikilder til unitten, hvis det er muligt og relevant hjælp tilkaldes. Hvis brugsvandet er misfarvet eller lugter, lukkes alle kuglehaner på unitten, brugerne adviceres og fagmand tilkaldes omgående.

Advarsel om beskadigelse under transport

Ved modtagelse, og inden unitten installeres, skal den kontrolleres for eventuelle transportskader. Unitten skal håndteres/ﬂyttes med største omhu og forsigtighed.



Lydniveau

Lydklasse C - iht. DS490:2007.

Opbevaring

Opbevaring af enheden/enhederne før installering skal ske i tørt og opvarmet lokale (frostfrit). (Relativ luftfugtighed max. 80% og opbevaringstemp. 5-70°C). Enhederne må ikke stables højere, end de er fra fabrik . Enheder leveret i papemballage skal løftes i de håndtag emballagen er forsynet med. Transport/ﬂytning over større afstande bør foregå på palle. Fjern ikke evt. transportbeslag under håndtering. Undgå såvidt muligt at løfte unitten i rørene. Løft i rør kan resultere i utætheder. HUSK altid efterspænding.

Bortskaﬀelse

Emballagen bortskaﬀes i henhold til lokale regler for bortskaﬀelse af de anvendte emballagematerialer. Unitten er fremstillet af materialer, der ikke kan bortskaﬀes sammen med husholdningsaﬀaldet. Luk alle energikilder og demonter alle tilslutningsrør, demonter og adskil produktet til bortskaﬀelse i overensstemmelse med gældende lokale regler for bortskaﬀelse af de enkelte bestanddele.

VIGTIGT! - Efterspænding

Inden der fyldes vand på anlægget SKAL ALLE omløbere efterspændes, idet vibrationer under transport kan være årsag til utætheder. Når anlægget er påfyldt og der er varme på systemet SKAL ALLE omløbere efterspændes påny.

OVERSPÆND IKKE OMLØBERNE - se side 18, “Test & tilslutninger”.

Håndtering

Under håndtering og montering anbefales det at bære velegnede sikkerhedssko. Under håndtering/ved løft anbefales det at bære velegnede arbejdshandsker. Det anbefales, at der er mindst to personer involveret i transport, opsætning og montage. Fjern først evt. transportbeslag, når unitten er i umiddelbart nærhed af montagestedet.nærhed af montagestedet.

Garanti

Indgreb / rework på indbyggede komponenter medfører at garantien bortfalder.

BRUGER- OG MONTAGEVEJLEDNING COMFORT A BEHOLDERLØSNINGER

VVS installatør

Montagevejledning

. KOM GODT I GANG  HURTIG OPSTART, GULVUNIT  MONTERINGSRÆKKEFØLGE

Montage

Montage, tilslutning og vedligeholdelse af unitten skal udføres af



kvaliﬁceret og autoriseret personel. Installering skal altid udføres i henhold til gældende lovgivning og jf. denne instruktion. Unitten skal monteres, så den er frit tilgængelig og kan vedligeholdes uden unødig gene. Undgå såvidt muligt håndtering og løft i rørene. Det anbefales, at der er mindst to personer involveret i transport, opsætning og montage. Inden idriftssættelsen skal alle rør i husinstallationen gennemskylles grundigt for urenheder, og snavssamlerne i unitten skal efterses og renses.

Unitten tilsluttes i henhold til mærkningen nederst på skinnen i unitten og/eller i henhold til anvisningerne i denne vejledning.

Hvis der er cirkulation på anlægget, skal der etableres cirkulationskobling på unitten/beholderen. Se hvordan cirkulationen

tilsluttes på side 6-7.

Levering COMFORT A Gulv leveres samlet på en palle. Den gulvstillede løsning leveres som udgangspunkt altid med fulddækkende hvid kappe. Unitten er fastspændt til en palle, så den nemt kan håndteres i forbindelse med transport og ved håndtering i forbindelse med opstilling. NB! Vigtige højdemål - se side 6-7

VIGTIGT! På side 6-7 følger MONTERINGSDETALJER relateret til montagen af GULV-units.

MONTERINGSRÆKKEFØLGEN er som følger:

1. Placer unitten så tæt på installationsstedet som muligt og ern transportpallen

2. Fjern fronten, så det er let at komme til unitten og for at undgå buler. Frontlågen åbnes ved at dreje åbne/lukke meka-

nismen, hvorefter lågen kan løftes af.

3. Fjern de to nederste sideplader på unitten, så der bliver adgang for montag fra siderne

4. Demonter nu underparten (teknikdelen i den sorte skumkappe), ern kuglehanerne under teknikdelen og stil teknikdelen til side

5. Skub/løft nu unitten på plads og etabler koldt- og varmtvandsinstallationen under unitten - helt ind mod væggen. Bemærk, at der fra bagsiden af teknikdelen/underparten til bagkant af unitrammen er 237 mm. Et mål, der ikke må overskrides, hvis teknikdelen skal kunne være der

KOM GODT I GANG

KOM GODT I GANG er en quick guide, og der kan således være detaljer i forbindelse med montage og idriftssættelse, der kræver supplerende forklaring andetsteds i vejledningen.

1. Når unitten er monteret og tilsluttet den faste husinstallation i henhold til beskrivelserne på denne side og siderne 6-7, efterspændes samtlige omløbere, da de efter transport og håndtering kan have løsnet sig.

2. Monter ernvarmemåler som anvist på side 18

3. Sikkerhedsventiler etableres med forbindelse til aﬂøb iht. gældende lovgivning

4. Fyld vand på beholderen iht. anvisningen på side 26

5. Fyld vand på varmeanlægget iht. anvisningen på side 21

6. Åben for kuglehanerne på ernvarme frem og ernvarme retur

7. Check unit og husinstallation grundigt for utætheder

8. Trykprøv hele installationen iht. gældende bestemmelser

9. Tilslut unitten til el-forsyning, men undlad at tænde på kontakten

6. Når vandsinstallationen, ernvarmerørene og anlægsrørene er tilsluttet hhv. beholder og kuglehaner fra underparten (jf. pkt. 4) - monteres teknikdelen under beholderen. Se ﬂere detaljer på side 6-7

7. Sideplader monteres og unitten indreguleres. Se mere om indregulering på siderne 21-26

8. Afslut med at sætte fronten på.

Frontlågen lukkes ved at dreje åbne/lukke mekanismen, hvorefter lågen kan sættes på.

10. Varm anlægget op og udluft radiatorkredsen/varmesiden

11. Tænd/Start nu pumpe og automatik på el-kontakt

12. Afslut med at indregulere unitten iht. instruktionen, og husk at udfylde Idriftssættelsesattesten på side 36

Bemærk Opvarmning og afkøling af anlægget kan medføre utætheder. Derfor kan der - i tiden efter idriftssættelse - være behov for efterspænding af unitten

BRUGER- OG MONTAGEVEJLEDNING

COMFORT A BEHOLDERLØSNINGER

Montagevejledning

VVS installatør

Fig. 1

Fig. 3

Fig. 2



Fig. 4

Fig. 5

Fig. 7 Fig. 8

Fig. 6

BRUGER- OG MONTAGEVEJLEDNING COMFORT A BEHOLDERLØSNINGER

VVS installatør

1903 587

ISO 2768 - mK

General tolerance accuracy

Weight

337,903 kg

Confidential: Property of Danfoss Redan A/S, Nordborg, Denmark. Not to be handed over to, copied or used by third party. Two- or three dimensional reproduction of contents to be authorized by Danfoss Redan A/S.

Replace

Design

20-01-2017

Approval

Danfoss Redan A/S

Projection

Scale

Size

1:9

Montagevejledning

. KOM GODT I GANG  GULVUNIT  MONTERINGSDETALJER

Levering

COMFORT A Gulv leveres samlet på en palle. Herunder beskrives



vigtige monteringsdetaljer, der kan lette installationen.

Vigtige mål (opstilling i kælder eller lavloftet lokale)

Hvis en Comfort A Gulv skal installeres i en kælder, hvor den løftes ned fastspændt til transportpallen (anbefales ALTID), skal loftshøjden (for at man kan rejse unitten) mindst være: Comfort A 70 ltr. 2150 mm med palle Comfort A 70 ltr. 2000 mm uden palle Comfort A 120 ltr. 2350 mm med palle Comfort A 120 ltr. 2200 mm uden palle

Fig 1. - Montage af kappen Comfort A Gulvstillet leveres som udgangspunkt med kappe. Beholderkappen er monteret/samlet fra fabrikken. Det anbefales altid, at erne fronten og de to nederste sideplader under montering. Fronten ernes ved at dreje låsen på toppen af unitten, vippe fronten ud i toppen og løften den af bundskinnen. Sidepladerne ernes ved at trække dem fremad, til de er fri af skinnen. Bemærk, griberen i sidepladen. Den holder sidepladen på plads, ind mod unitten, ved montage af sidepladen. Se Fig 1.

Fig. 2 - Demontering af underpart/teknikdel

Når front og sideplader er ernet demonteres underparten/teknikdelen ved at løsne de to omløbere (omløber 1 og omløber 2) som vist på Fig. 2. NB! Kuglehanerne under teknikdelen/underparten demonteres til anvendelse senere (jf. Fig. 4) og teknikdelen stilles til side, så der er plads at arbejde på.

Fig. 3 - Placering på gulv / Opstilling

Unitten placeres derefter på fast, jævn overﬂade og stilles i lod ved hjælp af stilleskruerne i bundrammen inden rørforbindelserne tilsluttes. Det er vigtigt, at nivelleringen udføres omhyggeligt, og at alle stilleskruer har kontakt med gulvet, så der ikke er vrid/skævheder i bundrammen. Max. stillehøjde på stilleskruerne er 25-30 mm. Husk at kontrollere, om unitten står i vater ved diagonal kontrol med vaterpasset. Se ﬁg. 3.

Fig. 4 - Montageskinne

Med unitten følger en montageskinne, der skal anvendes som ﬁxtur, når unitten skal tilsluttes den faste installation.

1. Start med at lave vandinstallationen bagest, helt ind til væggen og tilslut varmtvandsbeholderen.

2. Monter derefter de kuglehaner, der sad på underparten på montageskinnen (brug de medleverede kontramøtrikker). Fastgør montageskinne til rammen på unitten som vist på Fig. 4.

3. Tilslut ernvarme rør og rør fra varmeanlægget på kuglehanerne. Fjern derefter skinnen (kan udelades, men det er lettere af montere underparten uden).

4. Afslut montagen med at skubbe underparten på plads under beholderen og tilslut alle til- og afgange over og under teknikdelen.

HUSK efterspænding inden vandpåfyldning.

Fig. 5 - Rørføring / Tilslutning

Unitten er konstrueret, så det er muligt at føre rør gennem siderne som vis på Fig. 5. Hvis der ønskes rørføring gennem siden, ernes det nederste hjørne af sidepladen.

Fig. 6 - Cirkulationskobling

Eventuel cirkulation på det varme vand tilsluttes på bøjningen som vist på Fig. 6. Bemærk, der skal monteres pumpe og kontraventil på cirkulationeledningen (ikke en del af leverancen).

Frontlågen åbnes ved at dreje åbne/lukke mekanismen, hvorefter lågen kan løftes af.

600

Målskitse ovenfor er en Comfort A - 70 liter.

Mål

Comfort A med 70 ltr. beholder: H 1903 x B 600 x D 587 mm Comfort A med 120 ltr. beholder: H 2116 x B 600 x D 587 mm

Vægt

Comfort A GSe med 70 ltr. beholder: 122 kg Comfort A GSe med 120 ltr. beholder: 157 kg Comfort A GVXe med 70 ltr. beholder: 130 kg Comfort A GVXe med 120 ltr. beholder: 165 kg

BRUGER- OG MONTAGEVEJLEDNING

COMFORT A BEHOLDERLØSNINGER

Montagevejledning

VVS installatør

Fig. 1

Griber i sideplade

Fig. 3

Lås

Skinne

Fig. 2

Fig. 4

Tilslutning Fjv Omløber 1

Tilslutning Fjv Omløber 2



Husk! Diagonal kontrol med vaterpasset

Fig. 5

Rørtilslutning fra siden

Udsparring i sideplade

Montageskinne

Stilleskruer

Fig. 6

Cirkulationstilslutning

BRUGER- OG MONTAGEVEJLEDNING COMFORT A BEHOLDERLØSNINGER

VVS installatør

Montagevejledning

. KOM GODT I GANG  HURTIG OPSTART, VÆGUNIT  MONTERINGSRÆKKEFØLGE

Montage

Montage, tilslutning og vedligeholdelse af unitten skal udføres af



Unitten tilsluttes i henhold til mærkningen nederst på skinnen i unitten og/eller i henhold til anvisningerne i denne vejledning.

Hvis der er cirkulation på anlægget, skal der etableres cirkulationskobling på unitten/beholderen. Se hvordan cirkulationen

tilsluttes på side 10-11.

Levering COMFORT A Væg leveres usamlet på en palle. Leverancen indeholder en beholder, en underpart/teknikdel, et forbindelsesrørsæt og en montageplade. Den væghængte Comfort A leveres altid uden fulddækkende kabinet. Beholderen leveres med et antracitgråt overtræk, så den fremstår med en pæn overﬂade.

VIGTIGT! På side 10-11 følger MONTERINGSDETALJER relateret til montagen af VÆG-units.

MONTERINGSRÆKKEFØLGEN er som følger:

1. Comfort A Væg fastgøres til plan, solid væg med ekspansionsbolte eller lignende. Bemærk, at anlægget incl. beholder med vandindhold vejer mere end 150 kg!

2. Fastgør vinkelpladen til beholder og væg som vist

3. Monter medfølgende rørsæt under beholderen som vist på Fig. 3 og Fig. 4 og sæt erntermometer på plads i som vist på Fig. 4. (Hvis unitten skal anvendes i HOFOR’s forsyningsområde medfølger en returventil i rørsættet)

4. Monter de to følere fra henholdsvis termometer og RAVK termostat i beholderens følerlomme. Se detaljer på side 11 - Fig. 4

5. Efter følermontage hænges underparten/teknikdelen op på vinkelpladen og unitten tilsluttes beholderen

KOM GODT I GANG

KOM GODT I GANG er en quick guide, og der kan således være detaljer i forbindelse med montage og idriftssættelse, der kræver supplerende forklaring andetsteds i vejledningen.

1. Når unitten er monteret og tilsluttet den faste husinstallation i henhold til beskrivelserne på denne side og siderne 10-11, efterspændes samtlige omløbere, da de efter transport og håndtering kan have løsnet sig.

2. Monter ernvarmemåler som anvist på side 18

3. Sikkerhedsventiler etableres med forbindelse til aﬂøb iht. gældende lovgivning

4. Fyld vand på beholderen iht. anvisningen på side 26

5. Fyld vand på varmeanlægget iht. anvisningen på side 21

6. Åben for kuglehanerne på ernvarme frem og ernvarme retur

7. Check unit og husinstallation grundigt for utætheder

8. Trykprøv hele installationen iht. gældende bestemmelser

9. Tilslut unitten til el-forsyning, men undlad at tænde på kontakten

10. Varm anlægget op og udluft radiatorkredsen/varmesiden

6. Afslut med at tilslutte unitten til den faste installation, fyld vand på anlægget og indreguler unitten. Se mere om indregulering på siderne 21-26

11. Tænd/Start nu pumpe og automatik på el-kontakt

12. Afslut med at indregulere unitten iht. instruktionen, og husk at udfylde Idriftssættelsesattesten på side 36.

Bemærk Opvarmning og afkøling af anlægget kan medføre utætheder. Derfor kan der - i tiden efter idriftssættelse - være behov for efterspænding af unitten.

BRUGER- OG MONTAGEVEJLEDNING

COMFORT A BEHOLDERLØSNINGER

Montagevejledning

Fig. 1 Fig. 2

Fig. 3 Fig. 4

VVS installatør



Fig. 4

Fig. 5 Fig. 6

Fig. 7 Fig. 8

BRUGER- OG MONTAGEVEJLEDNING COMFORT A BEHOLDERLØSNINGER

VVS installatør

1958

2 3

General tolerance accuracy

Weight

Designation

Replace

Design

Approval

Danfoss Redan A/S

Projection

Scale Size

Material

1:6

Danfoss Standard

1744

2 3

General tolerance accuracy

Weight

Confidential: Property of Danfoss Redan A/S, Nordborg, Denmark. Not to be handed over to, copied or used by third party. Two- or three

No.

Hovedmål totallængde 70 L beholder (145G3113)

Designation

Replace

Design

Approval

Danfoss Redan A/S

Projection

Scale

Size

Material

1:5

Danfoss Standard

Montagevejledning

. KOM GODT I GANG  VÆGUNIT  MONTERINGSDETALJER

Levering

COMFORT A Gulv leveres i ﬁre dele på en palle.



• Beholder

• Vinkelplade

• Rørsæt

• Underpart

Herunder beskrives vigtige monteringsdetaljer, der kan lette installationen.

Fig. 1 - Ophængning Comfort A Væg fastgøres til plan, solid væg med ekspansionsbolte eller lignende. Bemærk, at anlægget incl. beholder med vandindhold vejer mere end 150 kg! Til ophængning anvendes beholderbeslaget - vist på Fig. 1. Vigtige mål: Her ﬁnder du desuden nyttige mål i forhold til den samlede højde fra ophængningsbeslag til afslutning af kuglehaner i bunden af unitten.

Fig. 2 - Montering af vinkelplade

Spænd vinkelplade og beholder sammen med de ﬁre medleverede bolte - og fastgør herefter vinkelpladen til væggen med ﬁre kraftige skruer.

Fig. 3 - Tilslutningsrør

Tilslutningsrør mellem beholder og underpart leveres løst. Rør og komponenter samles som vist på Fig. 3. Øverst er et rørsæt til en standard unit og nederst er vist det rørsæt, der skal anvendes på units til HOFOR’s forsyningsområde. HUSK pakninger og efterspænding inden vandpåfyldning.

Fig. 4 - Montering af følere

Montér føler fra RAVK termostaten og erntermometeret i beholderren følerlomme - som vist på Fig. 4. Termometerføleren tapes på termostatføleren (den tyndeste del lige før selve føleren) og de to følere skydes helt op i toppen af følerlommen og trækkes herefter ca. 5 cm tilbage. Følerne ﬁkseres med kabelbinder til bøjle ved følerlommen. NB! Følerforskruning på termostatføleren anvendes ikke!

Fig. 5 - Cirkulationskobling

Cirkulationsrørsæt 145H4504 til unitten tilkøbes som tilbehør. Sættet består af en slange, en brystnippel og et beslag incl. skruer. Slangen monteres som vist på Fig. 5. Slangen føres ind gennem unitten/underparten gennem hullet øverst til højre hjørne af skumkappen og ned langs ekspansionsbeholderen (VXe Units).

Fig. 6 - Cirkulationskobling - detaljer

Cirkulationsslangen kobles til messingbøjning som vist på Fig. 6. Nederst i unitten monteres beslaget med de to skruer og slangen tilsluttes/ﬁkseres med brystniplen til beslaget som vist.

Bemærk, der skal monteres pumpe og kontraventil på cirkulationsledningen (ikke en del af leverancen).

BRUGER- OG MONTAGEVEJLEDNING

COMFORT A BEHOLDERLØSNINGER

ISO 2768 - mK

General tolerance accuracy

Weight

365,113 kg

Designation

Replace

Projection

Scale Size

Material

1:6

Danfoss Standard

Montagevejledning

VVS installatør

Fig. 1

Ophængningsbeslag

Fig. 3

350

70 L = 612

120 L = 827

350

70 L = 612

120 L = 827

Fig. 2



Boltehuller

807

63,6

Fig. 4

Rørsæt standard

Rørsæt HOFOR

Cirkulationsslange

Fig. 6

Cirkulationstilslutning

Slange gennemføring

Fig. 5

145H4504: Cirkulationssæt

Beslag

BRUGER- OG MONTAGEVEJLEDNING COMFORT A BEHOLDERLØSNINGER

VVS installatør

Montagevejledning

. APPLIKATIONER



Comfort A - Gulvstillet Comfort A - Væghængt

Beskrivelse

Danfoss Redans Comfort A beholderprogram til direkte og indirekte anlæg, - henholdsvis gulvstillede og væghængte løsninger med en 70 eller 120 liters energiklasse A beholder - kan kombineres med teknikdele/underpart i nedenstående varianter:

Se VXe Solo VXe Solo Hofor

Se principdiagrammer på side 13 for yderliger information.

BRUGER- OG MONTAGEVEJLEDNING

COMFORT A BEHOLDERLØSNINGER

Montagevejledning

. STANDARD PRINCIPDIAGRAMMER, EKSEMPLER

Comfort A VSe / GSe

GSe leveres excl. tilslutningsrør på koldtvandstilgangen (tilkøb), som vist på diagram.

VSe leveres inkl. tilslutningsrør på koldtvandstilgangen.

Varmt vand

Cirk.

Koldt vand

4. Trykdiﬀerensregulator

5. Snavssamler

6. Kontravenil 6A Kontraventil insert

7. Kuglehane

8. Pumpe - varme, 230 V AC

13. Termometer

14. Trykudtag 1/2”

17. Luftskrue

23. Følerlomme

24. Passtk. f. måler ¾” x 110/165 mm FJV frem og retur

25. Danfoss ECL 110

26. Udeføler Danfoss ESMT

27. Føler Danfoss ESMC

29. Ventilmotor Danfoss AMV 150

30. Ventilhus VS2

31. Termostat Danfoss RAVK, varmtvandsbeholder

32. Ventilhus VMA

37. Varmtvandsbeholder

------------------------------------------------------

61. Kuglehane (medlev. ikke)

62. Kontraventil (medlev. ikke)

63. Sikkerhedsventil KV (medlev. ikke)

64. Pumpe v.v. cirk. (medlev. ikke)

VVS installatør



Fjv. Frem

Fjv. Retur

Comfort A VVXe / GVXe

GVXe leveres excl. tilslutningsrør på koldtvandstilgangen (tilkøb), som vist på diagram.

VVXe leveres inkl. tilslutningsrør på koldtvandstilgangen.

Varmt vand

Cirk.

Koldt vand

Fjv. Frem

Fjv. Retur

1. Veksler varme

4. Trykdiﬀerensregulator

5. Snavssamler

7. Kuglehane

8. Pumpe - varme, 230 V AC

11. Sikkerhedsventil varme

13. Termometer

14. Trykudtag

Varme Frem

Varme Retur

15. Manometer, anlæg 0-4 bar

16. Trykekspansionsbeholder 12 l

17. Luftskrue

19. Aftapingsventil

23. Følerlomme

24. Passtk. f. måler ¾” x 110/165 mm FJV retur

25. Danfoss ECL 110

26. Udeføler Danfoss ESMT

27. Føler Danfoss ESMC

29. Ventilmotor Danfoss AMV 150

30. Ventilhus VS2

31. Termostat Danfoss RAVK, varmtvandsbeholder

32. Ventilhus VMA

33. Slutmuﬀe

37. Varmtvandsbeholder

------------------------------------------------------

61. Kuglehane (medlev. ikke)

62. Kontraventil (medlev. ikke)

63. Sikkerhedsventil KV (medlev. ikke)

Varme

64. Pumpe v.v. cirk. (medlev. ikke)

Frem

Varme Retur

Comfort A VVXe / GVXe HOFOR

GVXe Hofor leveres excl. tilslutningsrør på koldtvandstilgangen (tilkøb), som vist på diagram.

VVXe Hofor leveres inkl. tilslutningsrør på koldtvandstilgangen.

Varmt vand

Cirk.

Koldt vand

Fjv. Frem

Fjv. Retur

BRUGER- OG MONTAGEVEJLEDNING COMFORT A BEHOLDERLØSNINGER

1. Veksler varme

4. Trykdiﬀerensregulator

5. Snavssamler

7. Kuglehane

8. Pumpe - varme, 230 V AC

11. Sikkerhedsventil varme

13. Termometer

14. Manometer 16 bar

15. Manometer, anlæg 0-4 bar

16. Trykekspansionsbeholder 12 l

17. Luftskrue

19. Aftapingsventil

21. Returtermostat FJVR

22. Nåleventil

23. Følerlomme

24. Passtk. f. måler ¾” x 165 mm FJV retur

25. Danfoss ECL 110

26. Udeføler Danfoss ESMT

27. Føler Danfoss ESMC

29. Ventilmotor Danfoss AMV 150

30. Ventilhus VS2

31. Termostat Danfoss RAVK, varmtvandsbeholder

32. Ventilhus VMA

33. Slutmuﬀe

37. Varmtvandsbeholder

------------------------------------------------------

61. Kuglehane (medlev. ikke)

Varme

62. Kontraventil (medlev. ikke)

Frem

63. Sikkerhedsventil KV (medlev. ikke)

64. Pumpe v.v. cirk. (medlev. ikke)

Varme Retur

VVS installatør

Montagevejledning

. HOVEDKOMPONENTER  COMFORT A VSe/GSe

Hovedkomponenter (foto viser en gulvstillet)



Trykdiﬀerensregulator

Snavssamler

Kontraventil

Kugleventil

Pumpe, varme 230 V AC

13.

Termometer

14.

Trykudtag ½”

17.

Luftskrue

23.

Følerlomme til føler f. måler ½”

24.

Passtykke f. måler ¾” x 110-165 mm frem og retur

25.

Danfoss ECL 110

29.

Ventilmotor Danfoss AMV 150

30.

Ventilhus VS 2

31.

Termostat, Danfoss RAVK, varmtvandsbeholder

32.

Ventilhus VMA

37.

Varmtvandsbeholder

Tilbehør, der kan tilkøbes som ekstradstyr (eftermontage)

Komplet kappe til gulvstillet model 70 L - Kodenr. 145H4396 Komplet kappe til gulvstillet model 120 L - Kodenr. 145H4397 Overtræk til beholder 70 L - Kodenr. 145H4394 Overtræk til beholder 120 L - Kodenr. 145H4395 Cirkulationssæt til væghængt model - Kodenr. 145H4504

Standard VVS-numre / Kode nr.

Comfort A VSe, væghængt, uden kappe, type:

VVS-Nr: Kode nr.

VSe 70, direkte, væghængt 375149208 145G3118

VSe 120, direkte, væghængt 375149258 145G3119

Comfort A VSe, gulvstillet, med kappe, type:

VVS-Nr: Kode nr.

GSe 70, direkte, gulvstillet 375139208 145G3116

GSe 120, direkte, gulvstillet 375139258 145G3117

Vægt Væg, VSe 70/120 ltr.: 87/122 kg Gulv, GSe 70/120 ltr.: 122/157 kg

Mål (mm)

Væghængt u. kappe 70 ltr: H 1747 x B 590 x D 560 Væghængt u. kappe 120 ltr: H 1961 x B 590 x D 560 Gulvstillet m. kappe 70 ltr: H 1903 x B 600 x D 587 Gulvstillet m. kappe 120 ltr: H 2116 x B 600 x D 587

Bemærk: Opstalt til højre viser en gulvstillet løsning

BRUGER- OG MONTAGEVEJLEDNING

COMFORT A BEHOLDERLØSNINGER

Montagevejledning

. HOVEDKOMPONENTER  COMFORT A VVXE/GVXE

Hovedkomponenter (foto viser en gulvstillet)

Veksler varme

Trykdiﬀerensregulator

Snavssamler

Kugleventil

7E.

Sommerventil

Pumpe, varme 230 V AC

11.

Sikkerhedsventil, varme

13.

Termometer

14.

Trykudtag ½”

15.

Manometer, anlæg 0-4 bar

16.

Trykekspansionsbeholder 12 l

17.

Luftskrue

19.

Aftapningsventil

23.

Følerlomme til føler f. måler ½”

24.

Passtykke f. måler ¾” x 110-165 mm frem og retur

25.

Danfoss ECL 110

29.

Ventilmotor Danfoss AMV 150

30.

Ventilhus VS 2

31.

Termostat, Danfoss RAVK, beholder

32.

Ventilhus VMA

33.

Slutmuﬀe

37.

Varmtvandsbeholder

VVS installatør



Tilbehør, der kan tilkøbes som ekstradstyr (eftermontage)

Standard VVS-numre / Kode nr.

Comfort A VVXe væghængt, uden kappe, type:

VVXe 70-26, indirekte, væghængt 375147205 145G3112

VVXe 70-26, indirekte, væghængt 375147210 145G3113

VVXe 120-40, indirekte, væghængt 375147215 145G3114

VVXe 120-40, indirekte, væghængt 375147220 145G3115

Comfort A GVXe gulvstillet, med kappe, type:

GVXe 70-26, indirekte, gulvstillet 375137205 145G3108

GVXe 70-26, indirekte, gulvstillet 375137210 145G3109

GVXe 120-40, indirekte, gulvstillet 375137215 145G3110

GVXe 120-40, indirekte,gulvstillet 375137220 145G3111

VVS-Nr: Kode nr.

19+33

Vægt Væg, VVXe 70/120 ltr.: 95/130 kg Gulv, GVXe 70/120 ltr.: 130/165 kg

Mål (mm)

Bemærk: Opstalt til højre viser en gulvstillet løsning

BRUGER- OG MONTAGEVEJLEDNING COMFORT A BEHOLDERLØSNINGER

VVS installatør

Montagevejledning

. HOVEDKOMPONENTER  COMFORT A VVXE / GVXE HOFOR

Hovedkomponenter (foto viser en gulvstillet)



Veksler varme

Trykdiﬀerensregulator

Snavssamler

Kugleventil

Pumpe, varme 230 V AC

11.

Sikkerhedsventil, varme

13.

Termometer

14.

Manometer 16 bar

15.

Manometer, anlæg 0-4 bar

16.

Trykekspansionsbeholder 12 l

17.

Luftskrue

19.

Aftapningsventil

21.

Returtermostat FJVR

22.

Nåleventil

23.

Følerlomme til føler f. måler ½”

24.

Passtykke f. måler ¾” x 110-165 mm frem og retur

25.

Danfoss ECL 110

29.

Ventilmotor Danfoss AMV 150

30.

Ventilhus VS 2

31.

Termostat, Danfoss RAVK, beholder

31.

Ventilhus VMA

33.

Slutmuﬀe

37.

Varmtvandsbeholder

Tilbehør, der kan tilkøbes som ekstradstyr (eftermontage)

Standard VVS-numre / Kode nr.

Comfort A væg, HOFOR, uden kappe, type:

VVXe 70-16, indirekte, væghængt 375151200 145G3104

VVXe 70-26, indirekte, væghængt 375151205 145G3105

VVXe 120-16, indirekte, væghængt 375151210 145G3106

VVXe 120-26, indirekte, væghængt 375151215 145G3107

Comfort A gulv, HOFOR, med kappe, type:

GVXe 70-16, indirekte, gulvstillet 375141200 145G3100

GVXe 70-26, indirekte, gulvstillet 375141205 145G3101

GVXe 120-16, indirekte, gulvstillet 375141210 145G3102

VVS-Nr: Kode nr.

19+33

GVXe 120-26, indirekte, gulvstillet 375141215 145G3103

Vægt Væg, VVXe 70/120 ltr.: 95/130 kg Gulv, GVXe 70/120 ltr.: 130/165 kg

Mål (mm)

Bemærk: Opstalt til højre viser en gulvstillet løsning

BRUGER- OG MONTAGEVEJLEDNING

COMFORT A BEHOLDERLØSNINGER

ISO 2768 - mK

General tolerance accuracy

Weight

337,903 kg

No.

145G3100 70 L m. hovedmål

Sheet

1 / 1

Designation

Replace

Design

Unit m.70 L Boiler

20-01-2017

Approval

Danfoss Redan A/S

Projection

Scale

Size

Material

1:9

Danfoss Standard

POS.

Qty. PART NUMBER

Description

1 1

145H4350

2 1

145H4339

3 1

145H4321

Beholder 120L A | Boilernova

4 1

145H4348

Sidepl. kappe gulvst.højre f. beholder

5 1

145H4349

Sidepl. kappe gulvst.venstre f. beholder

6 1

145H4354

7 1

145H4340

Topkappe komplet f. beholder

8 1

145H4346

Holdeplade for bund af unit

9 1 125934

Vinkel 3/4" M/N

10 1 329125

Nippel-Muffe 3/4" indb. 18 mm

11 1

144B2476

Vinkel DN20 N/Oml.

12 2

144B2515

Kuglehane vinkel 3/4"N x 3/4" Oml.

13 13

145H3120

Pakning 3/4" m EPDM 282

14 1

5302241 isol-13

Rør Ø18 isol-13

15 1

144B2184

Returventil Redan/FJVR N/N kvs=1,2

16 1

003L1077

FJVR 10-80°

17 1

144B2250

Muffe 3/4" m. Omløber 3/4"

18 1 132715

VMA15 kvs=1.0

19 1 013U8063

RAVK 25-65°

20 1

530224 isol-13

Rør Ø18 isol-13

21 1

144B2186

Vinkel DN20 N/N

22 1

145H3250

Fjerntermometer 0-120°C 2m kapillarrør

23 1

145H4355

Frontplade f. beholder 2017 Redan

24 1

145H4379

Holder for Unit

25 1

144B2516

Slutmuffe 3/4" Redan

26 1

Supprt plate for top

2 3

ISO 2768 - mK

General tolerance accuracy

Weight

394,805 kg

Confidential: Property of Danfoss Redan A/S, Nordborg, Denmark. Not to be handed over to, copied or used by third party. Two- or three

No.

145G3102

Designation

Replace

Design

Unit m.120 L Boiler

20-01-2017

Approval

Danfoss Redan A/S

Projection

Scale Size

Material

1:10

Danfoss Standard

POS.

Qty.

PART NUMBER

1 2 004U8385

Kuglehane vinkel 3/4" N/N

2 1 013U8063

RAVK 25-65°

3 2

144B2186

Vinkel DN20 N/N

4 1

144B2516

Slutmuffe 3/4" Redan

5 1

144H1462

Kugleventil DN20 N/M

6 17

145H3120

Pakning 3/4" m EPDM 282

7 1

145H3250

Fjerntermometer 0-120°C 2m kapillarrør

8 1

145H4320

Danfoss boiler 70L

9 1

145H4339 Topplade

10 1 530.229

Rør Ø18 B3K1 FL24

11 1 125934

Vinkel 3/4" M/N

12 1 132715

VMA15 kvs=1.0

13 1

530224 isol-13

Rør Ø18 isol-13

14 1 530227

rør Ø18

15 2 830120

Rør Ø18

16 1

145B5102

VSe

ISO 2768 - mK

General tolerance accuracy

Weight

329,734 kg

Confidential: Property of Danfoss Redan A/S, Nordborg, Denmark.

Designation

Replace

Design

08-03-2017

Approval

Danfoss Redan A/S

Projection

Scale Size

Material

1:10

Danfoss Standard

POS.

Qty.

PART NUMBER

1 2 004U8385

2 1 013U8063 3 2

144B2186

4 1

144B2516

5 1

144H1462

6 1

145B5102

7 17

145H3120

8 1

145H3250

9 1

145H4321

10 1

145H4339 Topplade

11 1

145H4418

12 1 530.229 13 1 125934 14 1 132715 15 1

530224 isol-13 16 1 530227 17 2 830120

ISO 2768 - mK

General tolerance accuracy

Weight

365,113 kg

Confidential: Property of Danfoss Redan A/S, Nordborg, Denmark.

No.

145G3119

Designation

Replace

Design

09-03-2017

Approval

Danfoss Redan A/S

Projection

Scale Size

Material

1:10

Danfoss Standard

Montagevejledning

. MÅLSKITSER, MÅL

Gulvstillet Comfort A 70 ltr., med kappe. Gulvstillet Comfort A 120 ltr., med kappe.

VVS installatør



1903 587

2116

587

600

Væghængt Comfort A 70 ltr., uden kappe. Væghængt Comfort A 120 ltr., uden kappe.

590

BRUGER- OG MONTAGEVEJLEDNING COMFORT A BEHOLDERLØSNINGER

1747

560

1961

590

560

VVS installatør

Montagevejledning

. TILSLUTNING AF ANLÆG, MÅLERMONTAGE OG SIKKERHEDSVENTILER

Generelt

Montage, tilslutning og vedligeholdelse af unitten skal udføres af



Inden idriftssættelsen skal alle rør i husinstallationen gennemskylles grundigt for urenheder, og snavssamlerne i unitten skal efterses og renses.

Test og tilslutninger

Inden der fyldes vand på anlægget skal alle omløbere efterspændes, idet vibrationer og stød under transport og håndtering kan være årsag til utætheder. Når der er fyldt vand på anlægget, efterspændes alle omløbere inden der foretages trykprøvning. Efter opvarmning af systemet kontrolleres tilslutningerne og efterspændes om nødvendigt. Vær opmærksom på, at samlinger kan være udført med EPDM pakninger! Derfor er det vigtigt ikke at OVERSPÆNDE omløberne. Overspænding kan resultere i utætheder. Utætheder som følge af overspænding eller manglende efterspænding er ikke dækket af garantien.

Anlæg med brugsvandscirkulation

Hvis der i husinstallationen er cirkulation på det varme vand, skal unitten cirkulationskobles. Se side 7 & 11.

Målermontage

Comfort A units er udstyret med passtykke for ernvarmemåler på fremløb og retur - dim. 3/4” x 110/165 mm - eller alternativt med passtykke dim. 3/4” x 110/165 mm alene i ernvarme returrøret.

Montage af måler 110 mm

- Luk for kuglehanerne på ernvarmen og anlægssiden

- Løsn omløbere i begge ender af passtykket (pkt. B+C ved frem løb eller D+E ved retur, alternativt alle, hvis der er Leak Control) og ern pastykket/passtykkerne

- Fastgør måleren - husk pakninger

- Monter temperaturfølere i følerlommer (jf. måler foreskrifter)

- Efterspænd omløberne inden idriftsættelse af måleren.

Montage af måler 165 mm

Hvis måleren er 3/4” x 165 mm, følg ovenstående og:

- Ved måler med indbygningsmål 165 mm ernes 3/4” nippel/muﬀe pkt. A og rør FR erstattes med løst medleverede erstatningsrør FR1. Hvis måleren sidder på retur ernes 3/4” nippel/muﬀe pkt. F og rør RR erstattes med løst medleverede erstatningsrør RR1.

Målerdisplay (aﬂæsningsenhed)

Målerens aﬂæsningsenhed placeres på konsollen med ECL regulatoren, som vist på foto til højre, således at aﬂæsning af måleren kan foretages uden at erne isoleringskappen.

Måler

Målerdisplay

BRUGER- OG MONTAGEVEJLEDNING

COMFORT A BEHOLDERLØSNINGER

Montagevejledning

Sikkerhedsventil

Der skal etableres afblæsningsrør fra sikkerhedsventiler og dette føres altid til aﬂøb i henhold til gældende lovgivning.

Comfort A GVXe/VVXe løsningerne er udstyret med sikkerhedsventil på varmesiden, som vist på foto til højre.

Sikkerhedsventil på koldtvandssiden medleveres ikke.

VVS installatør



Comfort A GVXe/VVXe

. UDTAG FOR RADIATORKREDS COMFORT A GSE/VSE EKSTRAUDSTYR

Comfort A VSe/GSe units kan udstyres med udtag for direkte tilslutning af radiatorkreds før blandesløjfe. Udtagene anvendes typisk til at tilslutte en eller ﬂere radiatorer, som ikke skal reguleres af blandesløjfen.

Montagesæt for etablering af radiatorudtag på ernvarme frem og ernvarme retur på S-units tilkøbes separat (VVS-nr. 374976930 - Kodenr. 145H3964).

Sættene leveres samlet og monteres på unitten - som vist på foto til højre og iht. vejledning, der medfølger montagesættet.

Bemærk: Udtagene skal være forsynet med vejrkompensering for at overholde DS 469.

Udtag med rød pil er radiator frem og udtag med blå pil er radiator retur.

BRUGER- OG MONTAGEVEJLEDNING COMFORT A BEHOLDERLØSNINGER

VVS installatør

Montagevejledning

. ELMONTAGE

El-tilslutning

Elektrisk tilslutning af unitten skal udføres af autoriseret personel.



Unitten tilsluttes et netværk med 230 V AC. Strømforsyning/tilslutning skal ske i henhold til gældende bestemmelser og foreskrifter. Unitten skal forbindes til en ekstern afbryder, så den kan afbrydes i forbindelse med vedligeholdelse, rengøring, reparation eller i en nødsituation. HUSK, at der skal etableres potentialeudligning iht. gældende lovgivning - jf. afsnit herom på side 8. Automatikken leveres med ventilmotor samt følere monteret i unitten og regulatoren placeret/monteret på konsol øverst i unitten. Regulatoren er elektrisk forbundet til følere, pumpe og motorventil. Udeføleren medleveres og monteres iht. beskrivelser nedenfor.

Montage af udeføler (ESMT)

Udetemperaturføleren medleveres løst med unitten. Den monteres som vist på tegningerne. Føleren placeres altid på den koldeste facade (normal mod nord). Den må ikke udsættes for morgensol og må ikke placeres over vindue, dør, udluftningskanal, balkon under tagudhæng eller i nærheden af anden varmekilde. Montagehøjde cirka 2,5-3,5 m over jorden. Temperaturområde: -50 til 50° C

Regulator ECL Comfort 110 / 210 / 310

Forsyningsspænding: 230 V vekselstrøm - 50 Hz Strømforbrug: 5 VA

Motor AMV 150

Forsyningsspænding: 230 V vekselstrøm - 50 Hz Strømforbrug: 8 VA

Pumpe UPM3 AUTO,

Forsyningsspænding: 230 V vekselstrøm - 50 Hz Strømforbrug: Max. 52 Watt

For yderligere information henvises til vedlagte pumpemanual.

På unitten tilsluttes udeføleren på kronmuﬀe U, som vist på foto til højre.

Elektrisk tilslutning

Lederne kan tilsluttes føleren vilkårligt. Tilslutningskabel: 2 x 0,4 - 1,5 mm².

Tilslutning til ECL Comfort 110 Kabelenderne tilsluttes ECL 110 regulatoren i klemme 1 og klemme 2. Alternativt er ledningen formonteret, så udeføleren blot skal tilsluttes en kronmuﬀe udenfor reguleringsenheden.

Tilslutning til ECL Comfort 210 / 310 Kabelenderne tilsluttes ECL 210 / ECL 310 regulatoren i fælles klemme og klemme 29.

Adgang til ECL Comfort 210 / 310 bundpart

Adgang til bundpart for tilslutning af udeføler el. lign. fås ved at trække pallås (tap) nedad med en skruetrækker til gul streg er synlig på låsen. Herefter kan frontstykket frit vippes af. Låsning sker ved at trykke låsen opad.

Pallås/tap

ECL Comfort 310 bundpart

Fælles klemme

BRUGER- OG MONTAGEVEJLEDNING

COMFORT A BEHOLDERLØSNINGER

7369316-0 SIBC VI.CB.T1.6K © Danfoss 05/03 1

Instructions

34 7

Montagevejledning

. INDREGULERING OG IDRIFTSÆTTELSE, VARMEKREDSEN

Generelt

BEMÆRK, varianter med lidt anderledes udseende kan forekomme, men reguleringen er principielt som anført herunder.

Idriftsættelse

Unitten idriftsættes i henhold til anvisningerne i denne vejledning.

Vandpåfyldning / anlægstryk (Comfort A GVXe/VVXe)

Comfort A er ikke udstyret med vandpåfyldningsaggregat fra fabrikken. Vandpåfyldning af varmesiden foretages således ved tilslutning udenfor unitten. Fyld vand på varmeanlægget med åbne kuglehaner på anlæg frem og retur. Manometret (13) viser anlægstrykket på varme/radiatorkredsen. Under drift skal manometret vise ca. 1,5 bar. Er trykket under 1 bar, skal der fyldes vand på anlægget. Anlægstrykket må ALDRIG overstige 1,5 bar (Comfort A er udstyret med 2,5 bar sikkerhedsventil(er) på varmen).

Diﬀerenstrykregulator AVPL

TD-regulatoren reducerer det høje svingende tryk på ernvarmenet tet til et konstant drivtryk over unitten. TD-regulatoren er forindstillet til 0,1 bar fra fabrikken. Diﬀerenstrykket ændres ved brug af en unbraconøgle NV3. En omgang svarer til 0,01 bar, ved drejning med uret øges, og omvendt. Regulatoren kan efterfølgende justeres - jf. bilag

Instructions AVPL 1.0/1.6

AVPL 1.0/1.6

1 5

2 6

r kPa

20 25 19 24 18 23 17 22 16 21 15 20 14 19 13 18 12 17 11 16 10 15

9 14 8 13 7 12 6 11 5 10 49 38 27 16 05

VVS installatør



Anbefalet indstilling

Det anbefales som udgangspunkt at åbne helt for regulatoren. Hvis der opstår driftsforstyrrelser: støj eller pendlinger / dårlig reguleringsevne, kan der være behov for at efterjustere diﬀerenstrykregulatoren til et lavere driftstryk.

Kun Comfort A GVXe/VVXe HOFOR

Diﬀerenstrykregulatoren, Danfoss AVP-F reducerer det høje, svingende tryk på ernvarmenettet til et lille og konstant drivtryk i unitten. Derved sikres optimale driftsbetingelser for reguleringsudstyret. Diﬀerenstrykregulatoren lukker ved stigende diﬀerenstryk. Diﬀerenstrykregulatoren er fabriksindstillet til en fast værdi og kan ikke justeres. Se iøvrigt vedlagte anvisninger.

Instructions AVP-F

Returbegrænser, primærsiden - Kun Comfort A GVXe/VVXe HOFOR

Returbegrænser Danfoss Redan FJVR er monteret på units, hvor ernvarmeværket kræver det (HOFOR). Returtermostaten indstilles til den ønskede maksimale returtemperatur, jf. ernvarmeforsyningens krav til afkøling. Nåleventilen på returtermostaten åbnes helt.

Bemærk, at problemfri drift kræver, at returtemperaturen fra radiatorkredsen er LAVERE end den indstillede temperatur på returbegrænseren. Hvis returtemperaturen fra varmekredsen er for høj, kan man opleve problemer med manglende varmtvandsydelse. Returbegrænseren lukker i den situation og forhindrer dermed et tilstrækkeligt ernvarmeﬂow - (begrænser energitilførslen).

AVPL

AVP-F

Returbegrænser FJVR

Vejledende indstilling: Pos. 3 ≈ 40°C Pos. 4 ≈ 50°C Pos. 5 ≈ 60°C

BRUGER- OG MONTAGEVEJLEDNING COMFORT A BEHOLDERLØSNINGER

Nåleventil

AVP-F

VVS installatør

73691180 DH-SMT/SI VI.KU.N2.1J © Danfoss 01/2008 1

EI.97.Q2.00 © Danfoss 12/01 1

INSTRUCTIONS

065R9075

DH-SMT/DK VI.KT.G3.01 © Danfoss 06/2008

Indregulering og idrisættelse

. VARMEKREDSEN, DANFOSS ECL  AUTOMATIK

Automatisk regulering af varmeanlæg Vejrkompensering, Danfoss ECL 110



Temperaturen til radiatoranlægget kan være styret af en Danfoss ECL regulator. Fremløbstemperaturen reguleres da efter udetemperaturen. Regulatoren er forindstillet fra fabrik, således at der automatisk sker en udkobling af varmeanlægget i sommerperioden. Fremløbstemperaturen er stillet til maks. 90°C og returtemperaturen til maks. 50°C. Derudover er følgende forindstillinger (normalt) udført fra fabrik: Sprog = Dansk Regulatorfunktion/Mode = Comfort Applikation =130

Opstart af ECL 110 (kom godt i gang)

1. Tilslut regulatoren og tænd for strømmen

2. Displayet viser “Temp 20 / Mode Komfort”

3. Tryk PIL NED i 2 sek. for at komme ind i opsætnings/vedlige holdelsesmenuen

4. Indstil dag, måned, år, time, min. ved at trykke på PIL NED og +/ – og tryk enter, når dato og tid er korrekte

5. Regulatoren er nu klar til brug og fremløbstemperaturen til varmeanlægget styres/beregnes nu på basis af udetempera turen.

= “Enter”

Indstilling af varmekurve

Såfremt den fabriksindstillede hældning på varmekurven ikke passer til boligens anlægstype ændres indstillingen af varmekurven med følgende fremgangsmåde:

1. Hold PIL NED knappen nede i 2 sek. (åbner menuen)

$2!&4

Vejledning

ECL Comfort 110 Application 130

Vejrkompenseret regulering af

fremløbstemperaturen i

ernvarme- og kedelanlæg

Brugervejledning,

Installation og vedligeholdelse

2. Tryk PIL NED til der står ”2000 Fremløbstemperatur” i displayet

3. Tryk på ENTER og menu ”2175 Fremløbstemp. Hældning” viser sig

4. Tryk på +/– for at ændre varmekurvens hældningskoefficient. Se evt. tabellen ”typiske indstilllingsområder” for varmekurven i nedenstående tabel. 1-strengsanlæg indstilles eksempelvis mellem 0,8-1,0.

Typiske indstillingsområder:

Varmekreds 2-strengs 1-strengs Gulvvarme

Temp. max. 70-90°C 55-65°C 35-40°C

Varmekurve 1,0 - 1,75 0,8 - 1,0 0,1 - 0,5

Hvis maks. fremløbtemperatur/returtemperatur ønskes ændret:

1. Hold PIL NED knappen nede i 2 sek. (åbner menuen)

2. Tryk ENTER indtil der står ”2178” i øverste, venstre hjørne af displayet for ændring af maks. fremløbstemperatur

3. Tryk på +/– til den ønskede temperatur vises i displayet og afslut med enter

4. Følg samme procedure for maks. returtemperatur - tryk ENTER indtil der står 4030 i displayet og vælg ønsket værdi

5. Afslut med ENTER.

Bemærk, hvis varmeanlægget alene er gulvvarme må maks. fremløbstemperaturen IKKE overskride 35-40 °C (aﬂæses på termometer).

Instructions AMV 150

VS2 2-way

Hvis der i opvarmningsperioden opstår ændrede varmebehov, kan

AMV 150 + AMV 150 + AMV 150 +

regulatorens indstilling ændres.

Se medfølgende manual ”ECL Comfort 110, Application 130”.

Motor + ventil

Motor + ventil Unitten er monteret med AVPL diﬀerenstrykregulator, AMV motor og Danfoss VS2 ventil på varmekredsen. Motoren er forindstillet fra

VS2 (DN 15) VMV AVQM (DN 15)

Actuators for three point control AMV 150 www.danfoss.com Page 2

ENGLISH

Motorer til 3-punkts styring AMV 150 www.danfoss.dk Side 3

DANSK

Stellantriebe für 3-Pkt.- Eingangssignal AMV 150 www.danfoss.de Seite 3

DEUTSCH

Motor för 3-punktsreglering AMV 150 varme.danfoss.se Sida 4

SVENSKA

Servomotor met 3-puntssturing AMV 150 www.danfoss.nl Pagina 4

NEDERLANDS

Pavaros trijų padėčių valdymui AMV 150 www.danfoss.lt 5 puslapis

LIETUVIŲ K.

Motori trīs punktu kontrolei AMV 150 www.danfoss.com Lpp. 5

LATVISKI

Szelepmozgatók hárompontos szabályozáshoz AMV 150 www.danfoss.com 6. oldal

MAGYAR

Servopohony s tříbodovým regulačním signálem AMV 150 www.danfoss.cz Strana 6

ČESKY

Siłowniki sterowane sygnałem 3-punktowym AMV 150 w ww.danfoss.pl Strona 7

POLSKI

Электроприводы для трехпозиционного регулирования AMV 150

РУССКИЙ

www.danfoss.ru Страница 7

DN L (mm)

15 65

20 70

25 75

DN L1(mm)

15 131

20 142

25 159

DN L2(mm)

15 139

20 154

25 159

7369267-9 SIBC R&D

DN L3(mm)

15 69

20 74

25 79

fabrik. Hvis der opstår driftsproblemer kan motoren tvangslukkes manuelt, jf. bilag:

AMV 150, VS2

BRUGER- OG MONTAGEVEJLEDNING

COMFORT A BEHOLDERLØSNINGER

Indregulering og idrisættelse

73691180 DH-SMT/SI VI.KU.N2.1J © Danfoss 01/2008 1

7369267-9 SIBC R&D EI.97.Q2.00 © Danfoss 12/01 1

INSTRUCTIONS

065R9075

. VARMEKREDSEN, DANFOSS ECL  /  AUTOMATIK

Automatisk regulering af varmeanlæg Vejrkompensering, Danfoss ECL 210 / ECL 310

Temperaturen til radiatoranlægget kan alternativt være styret af en Danfoss ECL 210 / 310 regulator. Fremløbstemperaturen reguleres da efter udetemperaturen. Regulatoren leveres med en applikationsnøgle A230, tilpasset den aktuelle anlægstype. Regulatoren er forindstillet fra fabrik, således at der automatisk sker en udkobling af varmeanlægget i sommerperioden. Fremløbstemperaturen er stillet til maks. 90°C og returtemperaturen til maks. 50°C. Derudover er følgende forindstillinger (normalt) udført fra fabrik:

• Sprog = Dansk

• Regulatorfunktion/Mode = Komfortdrift (“sol” symbol)

• Applikation = A230.1

• Motorhastighed og motorbeskyttelse er indstillet og regulatoren er funktionstestet, så den er klar til brug.

Opstart af ECL 210 / 310 (kom godt i gang)

Når udeføleren er korrekt monteret og elektrisk tilsluttet regulatoren jf. anvisning side 12 gøres følgende:

1. Tilslut regulatoren og tænd for strømmen

2. Vælg MENU - bekræft og drej og vælg symbol for generelle regulatorindstillinger, der vises i øverste hjørne i displayet

2. Drej på navigeringsknappen, vælg “Tid & Dato” og tryk på navige ringsknappen for at bekræfte

3. Indstil tid og dato

4. Regulatoren er nu klar til brug. Varmekurven og Temp. max. ind stilles herefter som beskrevet nedenfor.

Navigeringsknap Drej for at vælge menupunkt Tryk for at bekræfte

Kredsindikator

Det viste symbol vælges for generelle regulatorindstillinger, - når generelle settings - som tid og dato udføres

Kredsindikator

Varmekreds

VVS installatør



Indstilling / ændring af fabriksindstilling:

5. For ændring af fabriksindstilling skal kredsindikatoren vise et radia torsymbol i øverste højre hjørne af displayet, som vist på foto til højre. (Hvis der vises et andet symbol vælges MENU for at skifte kreds. Drej knappen til højre til pilen er ud for symbolet og tryk på knappen for at bekræfte. Der kommer en ﬁrkant omk ring symbolet og ved at dreje knappen til højre eller venstre kan man vælge radiatorsym bolet. - Tryk på knappen for at bekræfte og der fremkommer en pil ud for radiatorsymbolet.

6. Drej på navigeringsknappen, vælg ”Indstillinger” og tryk på navi geringsknappen for at bekræfte. Under ”Indstillinger” vælges ”Fremløbstemperatur” og herunder indstilles Varmekurven (værdien, så den passer til den aktuelle anlægstype, herunder ” Maks. temperatur.”)

Typiske indstillingsområder:

Bemærk, hvis varmeanlægget alene er gulvvarme SKAL maks. fremløbstemperaturen ændres iht. ovenstående.

Vi anbefaler, at man for optimal og eﬀektiv udnyttelse af ECL regulatoren bestiller indregulering af regulatoren hos Danfoss A/S, Salg Danmark på tlf. 8948 9159.

Hvis der i opvarmningsperioden opstår et andet/større varmebehov, kan regulatorens indstilling ændres.

Se “ECL Application Key Box” med ECL Comfort 210/310 bruger- og monteringsvejledning, for yderligere information.

Motor + ventil

Unittten er monteret med AVPL diﬀerenstrykregulator, AMV motor og Danfoss VS2 ventil på varmekredsen. Motoren er forindstillet fra fabrik. Hvis der opstår driftsproblemer kan motoren tvangslukkes manuelt, jf. bilag: AMV 150, VS2

BRUGER- OG MONTAGEVEJLEDNING COMFORT A BEHOLDERLØSNINGER

Varmekreds 2-strengs 1-strengs Gulvvarme

Temp. max. 70-90°C 55-65°C 35-40°C

Varmekurve 1,0 - 1,75 0,8 - 1,0 0,1 - 0,5

Husk at pumpe skal indstilles i forhold til den aktuelle anlægstype.

Instructions AMV 150

Actuators for three point control AMV 150 www.danfoss.com Page 2

ENGLISH

Motorer til 3-punkts styring AMV 150 www.danfoss.dk Side 3

DANSK

Stellantriebe für 3-Pkt.- Eingangssignal AMV 150 www.danfoss.de Seite 3

DEUTSCH

Motor för 3-punktsreglering AMV 150 varme.danfoss.se Sida 4

SVENSKA

Servomotor met 3-puntssturing AMV 150 www.danfoss.nl Pagina 4

NEDERLANDS

Pavaros trijų padėčių valdymui AMV 150 www.danfoss.lt 5 puslapis

LIETUVIŲ K.

Motori trīs punktu kontrolei AMV 150 www.danfoss.com Lpp. 5

LATVISKI

Szelepmozgatók hárompontos szabályozáshoz AMV 150 www.danfoss.com 6. oldal

MAGYAR

Servopohony s tříbodovým regulačním signálem AMV 150 www.danfoss.cz Strana 6

ČESKY

Siłowniki sterowane sygnałem 3-punktowym AMV 150 w ww.danfoss.pl Strona 7

POLSKI

Электроприводы для трехпозиционного регулирования AMV 150

РУССКИЙ

AMV 150 + AMV 150 + AMV 150 + VS2 (DN 15) VMV AVQM (DN 15)

www.danfoss.ru Страница 7

VS2 2-way

DN L (mm)

15 65

20 70

25 75

DN L1(mm)

15 131

20 142

25 159

DN L2(mm)

15 139

20 154

25 159

DN L3(mm)

15 69

20 74

25 79

VVS installatør

Indregulering og idrisættelse

. VARMEKREDSEN, PUMPE & SOMMERDRIFT

Pumpe - Grundfos UPM3

Grundfos UPM3 Auto har 12 indstillingsmuligheder, som vælges



med trykknappen. Se ﬁg. 1 - Pumpe brugerﬂade

Pumpen er fra fabrik indstillet til proportionaltryk AUTOadapt.

Visninger på pumpens display: * Pumpens ydelse (under drift)

- driftsstatus

- alarmstatus * Indstillinger (efter tryk på knappen)

Under drift viser displayet pumpens ydelse. Ved at trykke på knappen skifter visningen status eller du kan skifte indstillinger.

Fig. 1. Brugerﬂade.

Lysdioderne angiver pumpens ydelse. Når pumpen kører, vil LED1 vise grønt lys. De 4 gule lysdioder angiver den aktuelle pumpeydelse.

Se ﬁg. 2 - Pumpeydelse

Fig. 2. Pumpeydelse.

Display Ydelse

Grøn Gul Gul Gul Gul

i % af P1 max.

0% (standby)

0 - 25% 25 - 50% 50 - 75%

75 - 100 %

BRUGER- OG MONTAGEVEJLEDNING

COMFORT A BEHOLDERLØSNINGER

Indregulering og idrisættelse

VVS installatør

Kontroller pumpeindstillingen ved at trykke på knappen én gang (et konstant tryk). ((Ved et konstant tryk på knappen, vil displayet i 2 sek. vise den aktuelle indstilling)).

Lysdioderne vil kort vise den aktuelle indstilling inden displayet igen viser den aktuelle ydelse.

Se ﬁg. 3 - Pumpeindstillingstabel.

Hvis pumpeindstillingen ikke giver den ønskede varmefordelingen i husets rum, ændres pumpeindstillingen.

Se ﬁg. 3 - Pumpeindstillingstabel.

Før man starter indstillingen, skal man gøre sig klart, hvad displayet skal vise for den nye indstilling (se ﬁg. 3).

For at ændre pumpeindstilling trykkes på knappen mellem 2 og 10 sekunder og pumpen skifter til indstillingsvalg, lysdioderne begynder at blinke og vise den aktuelle indstilling. Bliv ved at trykke på knappen, indtil displayet viser den ønskede visning/indstilling. Hvis man får trykket for langt, skal man fortsætte i loopet, indtil visningen kommer frem i displayet igen.

Lysdioderne lyser op og når de stopper vil displayet igen vise den aktuelle ydelse, og den nye indstilling vil være gemt.

Fig. 3. Pumpeindstillingstabel

Funktion Anvendes til Grøn Gul Gul Gul Gul

Proportionalt tryk 1 To-strengsanlæg -

Proportionalt tryk 2 To-strengsanlæg -

Proportionalt tryk 3 To-strengsanlæg -

Konstant tryk 1 Et-strengsanlæg

Konstant tryk 2 Et-strengsanlæg*

Konstant tryk 3 Gulvvarme *

Konstant kurve 1 Et-strengsanlæg

Konstant kurve 2 Et-strengsanlæg

Konstant kurve 3 Et-strengsanlæg

Konstant kurve maks.

* anbefalet indstilling

afhængig af tryktab

afhængig af tryktab *

Gulvvarme

Et-strengsanlæg



Bemærk venligst: Hvis lysdioderne ikke lyser op/skifter til indstillingsmulighed efter 2 sek. er pumpen sandsynligvis låst. Pumpen kan låses op ved at trykke på knappen i mere end 10 sek.

For at låse pumpen gentages denne fremgangsmåde

For yderligere information, se vedlagte Grundfos manual.

Alarmstatus

Når der er en alarm på pumpen, vil LED1 skifte til rødt lys.

Se ﬁg 4 - Alarmstatus.

Når alarmen ikke længere er aktiv vil displayet kort skifte til driftsstatus og derefter vise den aktuelle ydelse.

Sommerdrift

Udenfor fyringssæsonen kan ”sommerventilen” evt. lukkes.

Sommerdrift på anlæg med ECL 110/210/310

Uden for opvarmningserioden sker der en automatisk udkobling af pumpen til varmeanlægget. Regulatoren vil i løbet af sommererioden starte pumpen i et minut hver tredie dag, således at man undgår blokering af pumpen.

Fig. 4. Alarmstatus

Funktion Rød Gul Gul Gul Gul

Blokeret

Forsyningsspænding lav

Elektrisk fejl

Opstart efter sommerdrift, udluftning

Åben sommerventilen. Bemærk, at der kan være behov for at udlufte anlægget påny. Anlægget udluftes via udluftningsskruen i unitten, på radiatorerne og på evt. luftskrue/luftudladerpå anlæggets højeste punkt (17).

BRUGER- OG MONTAGEVEJLEDNING COMFORT A BEHOLDERLØSNINGER

VVS installatør

Indregulering og idrisættelse

. INDREGULERING OG IDRIFTSÆTTELSE, BRUGSVANDSKREDSEN

Varmt vand - Regulering af varmtvandtemperaturen (Fig. 1)

Inden varmtvandstemperaturen indreguleres (på de væghængte



anlæg) er det vigtigt, at termostatføleren og føleren fra erntermometeret er korrekt placeret - se anvisningen på side 11. Start med fuld åben termostat - indtil temperaturen i beholderen er ca. 50°C. Efterfølgende indstilles varmtvandstemperaturen på Danfoss RAVK termostaten ved at dreje reguleringshåndtaget henholdsvis venstre om for højere temperatur eller højre om for lavere temperatur. Termostaten kan indstilles til en varmtvandstemperatur mellem 25 og 65°C, men det anbefales at indstille temperaturen til ca. 45-50°C eller ca. i pos. 3,5 (ikke højere, da det vil øge kalkudfældningen). Husk, kun at dreje lidt ad gangen på termostaten, da der er en vis reaktionstid i beholderen.

Indstillingsværdierne kan variere afhængigt af driftsforholdene. Det

er vigtigt, at varmtvandstemperaturen er lavest mulig af hensyn til driftsøkonomien.

Varmtvandstermometer (Fig. 2)

Temperaturen på det varme vand kan aﬂæses på termometer til højre - i fronten af unitten.

Anlæg med brugsvandscirkulation

Hvis der i husinstallationen er cirkulation på det varme vand, skal unitten cirkulationskobles efter anvisningerne på henholdsvis side 7 for gulvstillede units og side 11 for væghængte units.

Fig. 1 Vejledende indstilling:

Pos. 2 ≈ 35°C 3 ≈ 45°C 4 ≈ 55°C

Fig. 2

Anode (Fig. 3)

Varmtvandsbeholderen er fra fabrikken forsynet med anode i fronten af beholderen, som vist på foto til højre. Se mere om udskiftning af anode på side 30.

Vandpåfyldning af beholder - udluftning (Fig. 3)

Inden der fyldes vand på beholderen efterspændes proppen ved udluftningsstudsen (ﬁg 3). Når der fyldes vand på beholderen kan proppen løsnes for at få overskyende luft ud af anlægget. Men BEMÆRK, at proppen skal spændes tæt, når beholderen er ca. ¾ fyldt.

Fig. 3

Udluftningstuds

Anode

Udluftningstuds

Anode

BRUGER- OG MONTAGEVEJLEDNING

COMFORT A BEHOLDERLØSNINGER

Brugervejledning til slutbrugeren

. BESKRIVELSE OG INDREGULERING

Instruktion

Læs instruktionen omhyggeligt. For tab og skader som følge af tilsidesættelse af brugsanvisningen, påtager fabrikanten sig ikke noget ansvar. Læs og følg disse instruktioner nøje, for at undgå fare og skader på personer og ejendom. Overskrides de anbefalede driftsparametre, øges risikoen for tingskade og personskade betydeligt.

Installation, idriftsættelse og vedligeholdelse skal udføres af kvaliﬁceret og autoriseret personale (både VVS og EL). Når stationen er installeret og kører er der normalt ingen grund til at ændre indstillinger eller andre funktioner. Fjernvarmeunitten er meget pålidelig og kræver umiddelbart ingen betjening.

Beskrivelse

Vejledningen omfatter Danfoss Redans Comfort A beholderprogram, - henholdsvis gulvstillede og væghængte løsninger i følgende varianter:

Slutbruger



Pas på - varme overﬂader

Dele af unitten kan være meget varm og kan forårsage forbrændinger. Vær meget påpasselig i umiddelbar nærhed af unitten.

Advarsel om højt tryk og høj temperatur

Gulvstillet Comfort A GSe til direkte anlæg og varmtvandsbeholder. Væghængt Comfort A VSe til direkte anlæg og varmtvandsbeholder.

Gulvstillet Comfort A GVXe til indirekte anlæg og varmtvandsbeholder. Væghængt Comfort A VVXe til indirekte anlæg og varmtvandsbeholder.

Gulvstillet Comfort A GVXe, HOFOR til indirekte anlæg og varmtvandsbeholder. Væghængt Comfort A VVXe, HOFOR til indirekte anlæg og varmtvandsbeholder.

Alle varianter er udstyret med en energiklasse A beholder på henholdsvis 70 eller 120 liter.

For alle beholderløsningerne gælder det, at de leveres med Danfoss ECL vejrkompensering på varmekredsen. Varmtvandstemperaturen reguleres af en selvvirkende termostat. Alle typer er udstyret med en trykdiﬀerensregulator, der holder et konstant tryk over varmekredsen, for at opnå optimal regulering.

Det anbefales, at man regelmæssigt tilser unitten - typisk i forbindelse med aﬂæsning af ernvarmemåleren. Vær særligt opmærksom på utætheder og for høj returtemperatur til ernvarmen (dårlig afkøling af ernvarmevandet). Afkølingen, dvs. forskellen imellem ernvarme fremløbs- og returtemperaturen har stor betydning for den samlede energiøkonomi. Returtemperaturen til ernvarmen afhænger af den returtemperatur, der kommer fra varmeanlægget (og returtemperaturen fra brugsvandsveksleren). Derfor er det vigtigt at fokusere på frem- og returtemperaturen på varmeanlægget. Forskellen bør typisk være 30-35°C på anlæg med radiatorer. På anlæg alene med gulvvarme er forskellen typisk 5-10°C.

Nødsituation

I tilfælde af brand, lækage eller anden fare, lukkes omgående for alle energikilder til unitten, hvis det er muligt, og relevant hjælp tilkaldes. Hvis brugsvandet er misfarvet eller lugter, lukkes alle kuglehaner på unitten, brugerne adviceres og fagmand tilkaldes omgående.

Indregulering

På de anlæg, der er udstyret med elektronisk (fuldautomatisk) regulator Danfoss ECL, skal der som udgangspunkt ikke foretages løbende indregulering af anlægget. Temperaturer på varmesiden fastsættes, når unitten installeres og idriftsættes. Det tilrådes slutbruger at kontakte fagfolk, hvis der er brug for at ændre på parametrene (temperaturer, natsænkning etc.) i regulatoren. Varmtvandstemperaturen indstilles jf. anvisningen på side 13 & 14.

Uregelmæssigheder

Når måleren aﬂæses, kontrolleres alle samlinger for eventuelle utætheder. Ved uregelmæssigheder/utætheder kontaktes fagmand for afhjælpning.

BRUGER- OG MONTAGEVEJLEDNING COMFORT A BEHOLDERLØSNINGER

Slutbruger

Brugervejledning til slutbrugeren

. INDREGULERING

Varmt vand - Regulering af varmtvandtemperaturen (Fig. 1)

Inden varmtvandstemperaturen indreguleres (på de væghængte



anlæg) er det vigtigt, at termostatføleren og føleren fra erntermome-teret er korrekt placeret - se anvisningen på side 11. Start med fuld åben termostat - indtil temperaturen i beholderen er ca. 50°C. Efterfølgende indstilles varmtvandstemperaturen på Danfoss RAVK termostaten (3A) ved at dreje reguleringshåndtaget henholdsvis venstre om for højere temperatur eller højre om for lavere temperatur. Termostaten kan indstilles til en varmtvandstemperatur mellem 25 og 65°C, men det anbefales at indstille temperaturen til ca. 45-50°C eller ca. i pos. 3,5 (ikke højere, da det vil øge kalkudfældningen). Husk, kun at dreje lidt ad gangen på termostaten, da der er en vis reaktionstid i beholderen.

Indstillingsværdierne kan variere afhængigt af driftsforholdene. Det

er vigtigt, at varmtvandstemperaturen er lavest mulig af hensyn til driftsøkonomien.

Varmtvandstermometer (Fig. 2)

Temperaturen på det varme vand kan aﬂæses på termometer (10) til højre - i fronten af unitten.

Varmeanlæg, Diﬀerenstrykregulator

TD-regulatoren (Fig. 3) reducerer det høje, svingende tryk på ernvarmenettet til et konstant drivtryk over anlægget. TD-regulatoren indstilles som udgangspunkt af VVS-installatøren ved idriftssættelse af unitten. Hvis der opstår driftsforstyrrelser: støj eller pendlinger / dårlig reguleringsevne, kan der være behov for at efterjustere diﬀerenstrykregulatoren til et lavere driftstryk. For afhjælpning, anbefales du at kontakte din lokale VVS-mand.

Fig. 1

Vejledende indstilling: Pos. 2 ≈ 35°C 3 ≈ 45°C 4 ≈ 55°C

Fig. 2

Fig. 3

Comfort A units er reguleret af en elektronisk regulator Danfoss ECL (Fig.

4) og der skal som udgangspunkt ikke foretages løbende indregulering af anlægget. Temperaturen til varmesiden fastsættes, når unitten installeres og idriftssættes. Det tilrådes slutbruger at kontakte fagfolk, hver der er brug for at ændre på parametrene (temperaturer, natsænkning etc.) i regulatoren. For yderlige information se vedlagte dokumentation herfor.

I særlige tilfælde kan unitten være forsynes med en T°C termostat, hvorpå fremløbstemperaturen til anlægget indstilles (Fig. 5). Ter mostaten indstilles af VVS-installatøren ved idriftssættelse, men der kan være behov for efterjusteringer afhængigt af udetemperaturen. Indstillingsværdierne kan variere afhængigt af driftsforholdene. Det er vigtigt, at fremløbstemperaturen til radiatorerne er lavest mulig. Rumtemperaturen reguleres på radiatortermostaterne. Bemærk! Særligt for huse der kun er opvarmet med gulvvarme. Fremløbstemperaturen indstilles typisk til ca. 30-35°C svarende til pos. 2-2,5 på termostaten (vejledende). Fremløbstemperaturen må ikke overstige 40°C. (Jf. iøvrigt ALTID gulvleverandørens anvisninger).

Pumpe

Comfort A units er udstyret med pumpe (Fig. 6) fra fabrik. Pumpen er indstillet i forbindelse med idriftssættelsen. Denne indstilling skal som udgangspunkt ikke ændres. Opstår der alligevel behov for at ændre pumpe-indstilling, henvises til afsnit om pumpe i montage- og idriftssættelse afsnittene for de enkelte produkter. Om sommeren kan man slukke for strømmen til pumpen på el-kontakt, hvis man ikke ønsker varme i huset og gerne vil spare strøm. Opstart og udluftning - se evt. i montage- og idriftsættelsesafsnittene.

AVPL AVP-F

Fig. 4

eller

Fig. 5

Vejledende skalaindstilling: (skalaen er på toppen af håndtaget): Pos. 4 ≈ 50°C Pos. 5 ≈ 60°C Pos. 6 ≈ 70°C

Fig. 6

BRUGER- OG MONTAGEVEJLEDNING

COMFORT A BEHOLDERLØSNINGER

Dri og vedligeholdelse

. DRIFT OG VEDLIGEHOLDELSE

Drift og vedligeholdelse

Visuel kontrol og aﬂæsning af ernvarmemåler varetages af tilsynsførende eller ejeren med korte intervaller eller minimum iht. Vedligeholdelsesplan, side 30. (Bemærk, måleren er ikke en del af Danfoss leverancen). Servicering foretages alene af uddannet, autoriseret personel. Bemærk! Merforbrug er uanset årsagen ikke dækket af Danfoss’ garanti - jf. Almindelige leveringsbetingelser, side 34.

VVS / Slutbruger



Eftersyn

Unitten bør regelmæssigt tilses af autoriseret personel og om nødvendigt udføres vedligeholdelse iht. anvisningerne i denne vejledning samt øvrige anvisninger. Ved eftersyn rengøres snavssamlere (pos. 5) - se foto th. og siderne vedr. “Produktintroduktion”, alle omløbere efterspændes og sikkerhedsventilerne (pos. 12) funktionstestes, ved at dreje på håndtaget. Sikkerhedsventilerne skal være ført til aﬂøb iht. gældende lovgivning.

Udskiftning af anode

Anoden sidder fra fabrikken i fronten af beholderen. Ved udskiftning af anoden tømmes beholderen og der spærres af på KV, VV og evt. cirkulation. Anoden er med 3/4” gevind. Anoden bør tilses (og om nødvendigt skiftes) minimum hvert andet år. Bemærk! Anoden er placeret nemt tilgængelig i toppen af beholderen og udskiftes nemt.

Udluftning af anlæg

Radiatoranlægget, pumpen og unitten udluftes altid i forbindelse med opstart (af fyringssæsonen). Unitten udluftes med luftskruen. Varmeanlægget udluftes separat på udluftningsskruerne på anlæggets radiatorer.

Foranstaltninger efter vedligeholdelsesarbejde

Efter vedligeholdelsesarbejder og før idriftssættelse:

• Efterspændes alle omløbere

• Retableres isoleringskapper på vekslere o. a. isoleret udstyr

• Unitten aftørres og rengøres for spildte væsker

• Værktøj, materialer o. a. udstyr fra arbejdsområdet ernes

• Åbn for energitilførelsen og kontroller for lækage

• Udluft anlægget

• Foretag om nødvendigt indregulering påny

• Kontroller, at tryk og temperaturer er på normalt niveau.

Anode

Afkøling / Aﬂæsning af returtemperatur

Afkølingen, dvs. forskellen imellem ernvarme fremløbs- og returtemperaturen har stor betydning for den samlede energiøkonomi. Returtemperaturen til ernvarmen afhænger af den returtemperatur, der kommer fra dit varmeanlæg (og returtemperaturen fra varmtvandsbeholderen).Derfor er det vigtigt at fokusere på frem- og returtemperaturen på varmeanlægget. Forskellen bør typisk være 30-35°C på anlæg med radiatorer. På anlæg alene med gulvvarme er forskellen typisk 5-10°C. På disse anlæg er det vigtigt, at fremløbstemperaturen ikke er over 35°C.

BRUGER- OG MONTAGEVEJLEDNING COMFORT A BEHOLDERLØSNINGER

Luftskrue

VVS / Slutbruger

Dri og vedligeholdelse

. VEDLIGEHOLDELSESPLAN

Interval Vedligeholdelse Bemærkninger



Mindst en gang pr. måned*

Aﬂæs måler og tjek anlægget for utætheder

Kontrollér alle forbindelser for utætheder Ved lækage udskiftes pakningen og omløberne efterspændes

Notér de aﬂæste målerværdier i kontrolbog - kontakt fagmand ved utætheder eller andre uregelmæssigheder

Tjek, at sikkerhedsventilerne fungerer

Kontrollér, at alle komponenter er intakte og fungerer efter hensigten

Rens alle snavsﬁltre/-samlere i unitten Skift ﬁltrene, hvis de ikke er intakte

Mindst en gang årligt

Minimum hvert andet år Skifte anode Se evt. side 17

Tjek, at eventuelle el-kabler er i forsvarllg stand og at el-tilslutningen til enheden kan afbrydes

Tjek rør og veksler for korrosion Visuel kontrol

Tjek, at evt. isoleringskappe fungerer efter hensigten Tjek, at isoleringen slutter tæt om produktet

Kontrollér, at temperaturregulatorer er indstillet efter anvisningerne i denne vejledning

Funktionstest af alle afspærringsventilerne Afprøv, at kuglehanerne åbner og lukker som de skal

Funktionaliteten kontrolleres ved at dreje håndtaget på sikkerhedsventilerne

Ved uregelmæssighed, manglende funktionalitet eller synlige fejl og mangler ved en komponent, udskiftes denne

Visuel kontrol. Afprøv om strømmen kan afbrydes til enheden

Følg anvisningerne i nærværende vejledning

BRUGER- OG MONTAGEVEJLEDNING

COMFORT A BEHOLDERLØSNINGER

Fejlnding

. FEJLFINDING, VARME, COMFORT A VVXe/GVXe

Grundlæggende

Ved driftsforstyrrelser bør man grundlæggende, - inden den egentlige fejlﬁnding foretages, undersøge om:

VVS / Slutbruger



• anlægget er korrekt tilsluttet

• fremløbstemperaturen fra ernvarmen er på normalt niveau

• diﬀerenstrykket er på normalt niveau, spørg evt. ernvarmen

Problem Årsag Løsning

Tilstoppet snavssamler på ernvarme eller anlæg retur.

Evt. ﬁlter i ernvarmemåler tilstoppet.

Varme, ingen varme

Defekt eller fejlindstillet TD-regulator.

Luftlommer i anlægget.

Uens varmefordeling Luftlommer i anlægget.

For lille hedeﬂade / for små radiatorer.

Dårlig afkøling

Dårlig udnyttelse af den eksisterende hedeﬂade.

· der er strøm til anlægget - pumpe og evt. automatik

· snavssamleren på ernvarme fremløbsrøret er ren

· der er luft i anlægget (om anlægget er udluftet)

Rens si / snavssamler.

Renses (i samråd med ernvarmeværket).

Kontrollér TD-regulatorens funktion - rens evt. ventilsædet og kapillarrør.

Udluft anlægget grundigt - jf. Instruktionen.

Forøg den samlede hedeﬂade.

Åben for alle radiatorer og undgå, at radiatorer i anlægget bliver varme i bunden.

Ingen varme

Defekt termostat (føler)

Termostat defekt - evt. snavs i ventilhus.

Motorventil defekt - evt. snavs i ventilhus.

Automatikken/regulatoren fejlindstillet eller defekt - evt. strømafbrydelse.

Pumpen er ude af drift.

Pumpen står på for lavt “trin” (ikke alle anlægstyper).

Luftlommer i anlægget.

Skift føler

Kontrollér termostatens funktion - rens evt. ventilsædet.

Kontrollér motorventilens funktion - rens evt. ventilsædet.

Check, at regulatoren er korrekt indstillet

- se særskilt vejledning for regulatoren. Check strømforsyning. Midlertidig indstilling af motoren til “manuel” styring - se Instruktion for varmeanlæg.

Kontrollér, at der er strøm til pumpen, og at den kører. Kontrollér, at der ikke er luft i pumpehus

- se pumpemanual.

Stil pumpen på et højere trin, jf. Instruktion for varmeanlæg.

Udluft anlægget grundigt - jf. Instruktionen.

BRUGER- OG MONTAGEVEJLEDNING COMFORT A BEHOLDERLØSNINGER

VVS installatør

Fejlnding

. FEJLFINDING, VARME, COMFORT A VS GSe

Grundlæggende

Ved driftsforstyrrelser bør man grundlæggende, - inden



den egentlige fejlﬁnding foretages, undersøge om:

• anlægget er korrekt tilsluttet

• fremløbstemperaturen fra ernvarmen er på normalt niveau

• diﬀerenstrykket er på normalt niveau, spørg evt. ernvarmen

Problem Årsag Løsning

Tilstoppet snavssamler på ernvarme eller anlæg retur.

Evt. ﬁlter i ernvarmemåler tilstoppet.

Varme, ingen varme

Defekt eller fejlindstillet TD-regulator.

Luftlommer i anlægget.

Uens varmefordeling Luftlommer i anlægget.

For lille hedeﬂade / for små radiatorer.

Dårlig udnyttelse af den eksisterende he-

Dårlig afkøling

deﬂade.

Kontaventil i shunt hænger eller er defekt.

· der er strøm til anlægget - pumpe og evt. automatik

· snavssamleren på ernvarme fremløbsrøret er ren

· der er luft i anlægget (om anlægget er udluftet)

Rens si / snavssamler.

Renses (i samråd med ernvarmeværket).

Kontrollér TD-regulatorens funktion - rens evt. ventilsædet og kapillarrør.

Udluft anlægget grundigt - jf. Instruktionen.

Forøg den samlede hedeﬂade.

Åben for alle radiatorer og undgå, at radiatorer i anlægget bliver varme i bunden.

Rens eller skift kontraventil.

Termostat defekt - evt. snavs i ventilhus.

Motorventil defekt - evt. snavs i ventilhus.

Automatikken/regulatoren fejlindstillet eller defekt - evt. strømafbrydelse.

Ingen varme

Pumpen er ude af drift.

Pumpen står på for lavt “trin” (ikke alle anlægstyper).

Luftlommer i anlægget.

Støj fra unitten Defekt kontraventil i shunt. Skift kontraventil.

Kontrollér termostatens funktion - rens evt. ventilsædet.

Kontrollér motorventilens funktion - rens evt. ventilsædet.

Tjek, at regulatoren er korrekt indstillet se særskilt vejledning for regulatoren. Tjek strømforsyning. Midlertidig indstilling af motoren til “manuel” styring - se Instruktion for varmeanlæg.

Kontrollér, at der er strøm til pumpen, og at den kører. Kontrollér, at der ikke er luft i pumpehus

- se pumpemanual.

Stil pumpen på et højere trin, jf. Instruktion for varmeanlæg.

Udluft anlægget grundigt - jf. Instruktionen.

BRUGER- OG MONTAGEVEJLEDNING

COMFORT A BEHOLDERLØSNINGER

Fejlnding

. FEJLFINDING, VAND

Grundlæggende

Ved driftsforstyrrelser bør man grundlæggende, - inden den egentlige fejlﬁnding foretages, undersøge om:

VVS installatør



• anlægget er korrekt tilsluttet

• fremløbstemperaturen fra ernvarmen er på normalt niveau

• diﬀerenstrykket er på normalt niveau, spørg evt. ernvarmen

Problem Mulig årsag Løsning

Tilkalket varmelegeme.

Brugsvand, intet varmt vand

Utilstrækkelig beholderkapacitet.

Kontraventil i termostatisk blandingsbat-

Lav temperatur / Forskellig temperatur ved tapstederne

Manglende tryk på det varme vand Tilstoppet si i koldtvandsmåler.

Lang ventetid

teri i badeværelse defekt - medfører opblanding af koldt og varmt vand. Bemærk, svingende temperaturer ved andre tapsteder i installationen kan forekomme! HUSK, alle husets blandingsbatterier skal tjekkes for fejl!

Cirkulationspumpe ude af drift (udenfor unitten - ikke en del af leverancen).

· der er strøm til anlægget - pumpe og evt. automatik

· snavssamleren på ernvarme fremløbsrøret er ren

· der er luft i anlægget (om anlægget er udluftet)

Udsyr beholderen eller udskift evt. varmelegeme.

Afvent opvarmning/opladning i beholderen. Kontroller evt. beholderfabrikantens speciﬁkationer vedr. ydelse.

Udskift blandingsbatteri, evt. kun kontraventil.

Rens si / ﬁlter (kv. måleren i samråd med vandforsyningen).

Undersøg om pumpen kører - om der er strøm til pumpen. Kontrollér, at der ikke er luft i pumpehus.

Intet varmt vand / for lav temperatur Snavssamler på ernvarmen er stoppet. Rens si / snavssamler.

For høj varmtvandstemperatur Defekt termostat (føler).

Termostatens temperaturføler placeret Faldende temperatur under af tapning (manglende kapacitet)

Dårlig afkøling Tilkalket varmelegeme.

Misfarvet vand (i længere tid) Kortsluttet varmespiral. Udskift beholderen.

forkert i beholderen.

Tilkalket varmelegeme.

Kontrollér regulatorens funktion - udskift ved fejl.

Flyt føler til korrekt placering, se side

11. Kontakt evt. Danfoss Redan A/S for nærmere instruktion.

Udsyr beholderen eller udskift evt. varmelegeme.

Udsyr beholderen eller udskift evt. varmelegeme. Kontroller evt. beholderfabrikantens speciﬁkationer vedr. ydelse og afkøling.

BRUGER- OG MONTAGEVEJLEDNING COMFORT A BEHOLDERLØSNINGER

VVS installatør

Almindelige betingelser

. ALMINDELIGE BETINGELSER

Redan’s Almindelige Salgs- og Leveringsbetingelser

Disse Almindelige Salgs- og Leveringsbetingelser (”Leveringsbetingelserne”) gælder for alle leverancer af produkter og/eller serviceydelser (”Produkter”) fra Danfoss Redan A/S



(herefter betegnet ”Redan”) til enhver kunde (”Køber”). Ethvert salg af Produkter er udtrykkeligt betinget af Købers accept af Leveringsbetingelserne. Leveringsbetingelserne udgør den fulde aftale mellem partnerne og skal være bindende for både Redan og Køber, medmindre andet er udtrykkeligt aftalt skriftligt mellem parterne. Købers accept af at Produkter afsendes eller leveres, eller Købers modtagelse af Produkter, skal anses som accept af Leveringsbetingelserne.

1. Ordrebekræftelse / Accept af tilbud

En ordre anses for Købers tilbud om at købe Produkter i henhold til Leveringsbetingelserne. Redan skal ikke anses for at have accepteret en ordre før Køber har modtaget Redan’s skriftlige, her¬under elektroniske, accept af ordren. Redan skal ikke anses for at have indgået en bindende aftale, medmindre Redan inden for acceptfristen har modtaget skriftlig, overensstemmende accept fra Køber på et af Redan afgivet tilbud.

2. Levering og risikoens overgang

Medmindre andet er aftalt leveres Produkterne Ex Works Redan Rødekro eller ethvert andet af Redan meddelt sted i Danmark. Ved manglende oplysning fra Køber om transportform kan Redan afsende Produkterne til Køber på en af Redan valgt transportform. Alle Redan’s omkostninger som følge heraf betales af Køber og transporten sker på Købers risiko. Ex Works eller andre aftalte leveringsbetingelser skal fortolkes i overensstemmelse med den udgave af Incoterms, der gælder på tidspunktet for aftalens indgåelse.

3. Forsinkelse

Hvis et bestemt leveringstidspunkt er aftalt, og Redan ikke leverer til aftalt tid, kan Køber skriftligt kræve levering og fastsætte en endelig, rimelig frist herfor. Sker levering ikke inden for denne frist, er Køber berettiget til at hæve købet og kræve erstatning, med de ansvarsfraskrivelser og ansvarsbegrænsninger der følger af disse Leveringsbetingelser, for dokumenteret direkte tab. Under ingen omstændigheder kan erstatningen overstige et beløb svarende til købsprisen for de forsinkede Produkter. Ethvert krav skal gøres gældende senest en måned fra det aftalte leveringstidspunkt. Herudover kan Køber ikke rejse krav mod Redan som følge af forsinkelse.

4. Priser

Priser for Produkter er eksklusive moms og andre skatter eller afgifter. Redan forbeholder sig ret til at regulere de aftalte priser for ikke-leverede Produkter i tilfælde af valutakursændringer, materialeprisstigninger, prisforhøjelser fra underleverandører, ændringer i toldafgifter, ændringer i arbejdslønninger, statsindgreb eller lignende forhold som Redan kun har begrænset eller ingen kontrol over. Redan er endvidere berettiget til betaling for tillægsgebyrer og udgifter, såsom, men ikke begrænset til, små ordrer, fragt og håndtering, ekspresforsendelse, returnering og annullering, forudsat Redan har informeret Køber om sådanne tillægsgebyrer og udgifter, f.eks. i Redan’ ordrebekræftelse, i prislister, eller på anden måde.

5. Emballage

Engangsemballage er inkluderet i aftalte Produktpriser og godtgøres ikke ved eventuel returnering. Flergangsemballage er ikke inkluderet i Produktprisen, men godskrives Køber ved omgående, fragtfri returnering i uskadt stand og i overensstemmelse med Redan’ anvisninger.

6. Betalingsvilkår

Medmindre andet er aftalt skal betaling ske senest 30 dage fra fakturadato. Redan kan vælge at yde Køber kredit på baggrund af kreditvurderinger af Køber. Redan er berettiget til, efter Redan’s skøn, at undlade at levere Produkterne indtil Køber har opfyldt Redan’s betalingskrav, såsom forudbetaling eller betaling af ethvert udstående beløb til Redan. Alle betalinger skal ske via elektronisk bankoverførsel eller direkte betaling uden fradrag af eventuelle transaktions- eller hævegebyrer - til den i fakturaen anviste bankkonto. Fra forfaldstid debiteres morarente på det mindste af: i) 2 % per måned eller ii) den højest tilladte rente under gældende lov.

7. Koncernmodregning

Redan og ethvert Redan Koncernselskab er berettiget til at modregne egne krav mod Køber i Købers eventuelle krav mod ethvert Redan Koncernselskab. Ved ”Redan Koncernselskab” forstås Danfoss A/S og/eller selskaber, der direkte eller indirekte kontrolleres af Danfoss A/S gennem aktiebesiddelse eller stemmerettigheder.

8. Produktinformation

Enhver produktinformation, herunder, men ikke begrænset til, information om valg af Produkter, deres applikation eller brug, Købers produktdesign, vægt, dimensioner, kapacitet eller andre tekniske data i katalog, beskrivelse, prospekt, annonce m.v., og uanset om informationen er givet i skrift, mundtligt, elektronisk, online eller via download, er at betragte som orienterende, og er kun forpligtende i det omfang, Redan udtrykkeligt henviser hertil i tilbud eller ordrebekræftelse. Speciﬁkke krav fra Køber er kun bindende i det omfang, de er skriftligt bekræftet af Redan. Køber har det fulde ansvar for Købers produkter og applikationer som inkorporerer eller bruger Redan Produkter. Ethvert Produkt leveret som prøve, prototype eller med lignende typeidentiﬁkation (uanset om Køber er afkrævet betaling herfor) må kun anvendes til evalueringsformål, må ikke videresælges og må ikke anvendes i Køberprodukter beregnet for videresalg.

9. Beskyttet og fortrolig information

Enhver form for information, som ikke er oﬀentlig tilgængelig, herunder tegninger og tekniske dokumenter, overdraget af Redan til Køber (”Fortrolig Information”), skal forblive Redan’s ejendom og skal behandles fortroligt af Køber. Fortrolig Information må således ikke uden Redan’s skriftlige tilsagn kopieres, reproduceres eller overdrages til tredjepart eller bruges til andet formål end det ved overdragelsen tiltænkte. Fortrolig Information skal leveres tilbage ved påkrav.

10. Ændringer

Redan forbeholder sig ret til uden varsel at foretage ændringer i sine Produkter, såfremt dette kan ske uden væsentligt at ændre aftalte tekniske speciﬁkationer og uden væsentlig ændring af Produkternes form eller funktion.

11. Vederlagsfri reparation eller ombytning

Redan forpligter sig til efter eget valg at reparere, omlevere eller kreditere Produkter, som viser sig at være mangelfulde på leveringstidspunktet pga. fabrikations-, konstruktions- eller materialefejl, såfremt Køber reklamerer inden 24 måneder fra den på Produktet anførte datokode (”Ansvarsperioden”).

Udvidet ansvarsperiode:

Uanset ovenstående forpligter Redan sig herudover efter eget valg at reparere, omlevere eller kreditere: (1) Defekte varmevekslere, hvori der sker gennemtæring, tilkalkning eller som viser sig at være mangelfulde på leveringstidspunktet pga. fabrikations-, konstruktions- eller materialefejl, såfremt Køber reklamerer inden 60 måneder (”Udvidet Ansvarsperiode”) fra den på typeskiltet anførte datostempling.

(2) Varmtvandsbeholdere hvori der sker gennemtæring, eller som viser sig at være mangelfulde på leveringstidspunktet pga. fabrikations-, konstruktions- eller materialefejl, såfremt Køber reklamerer inden 60 måneder (”Udvidet Ansvarsperiode”) fra den på typeskiltet anførte datostempling. Det er en betingelse for den Udvidede Ansvarsperiodes anvendelse, at varmtvandsbeholdere er monteret med godkendt anode, som er tilset i overensstemmelse med forskrifter.

Ved mangelindsigelser indenfor Ansvarsperioden (henholdsvis den Udvidede Ansvarsperiode) skal Køber informere Redan skriftligt i overensstemmelse med Redan’s instruktioner. Med mindre andet aftales registrerer og sender Køber sin reklamation elektronisk via reklamationsblanket på www.redan.dk eller via Redan App.

Produktet, der returneres eller stilles til rådighed for reparation, skal være uden påmonterede dele, medmindre andet er aftalt. Redan accepterer ikke at modtage komplette units. Viser Redan’s undersøgelse, at Produktet ikke er mangelfuldt, er Redan berettiget til at returnere Produktet til Køber, på Købers regning og risiko. Såfremt Redan konstaterer, at Produktet er mangelfuldt, vil Redan som udgangspunkt kreditere komponenten til oprindelig nettopris, men efter Redan‘s valg, eventuelt sende det istandsatte Produkt eller et erstatningsprodukt retur til Køber. Redan kan ved større anlæg vælge at reparere produktet on-site. Køber skal sikre Redan adgang til Produktet i tilfælde af reparation eller omlevering on-site. Ejendomsretten til Produkter eller Produktdele som er blevet udskiftet overgår til Redan. Serviceydelser eller rådgivning skal leveres fagmæssigt korrekt. Redan påtager sig ikke noget ansvar for egnetheden heraf. Redan’s ansvar for mangelfulde serviceydelser, konsulentarbejde, rådgivning, applikationsvejledning og andre ydelser er begrænset til udbedring af manglen eller omlevering af ydelsen. Redan skal udbedre manglen, hvis Køber reklamerer til Redan indenfor Ansvarsperioden (henholdsvis den Udvidede Ansvarsperiode). Redan har intet ansvar for ydelser leveret uden beregning. Medmindre andet følger af ufravigelig lovgivning, kan Køber ikke fremsætte krav efter udløbet af Ansvarsperioden (henholdsvis den Udvidede Ansvarsperiode), uanset om et sådant krav baserer sig på aftale, garanti, skadevoldende handlinger, lov eller andet. Garantier, betingelser og andre vilkår som følger af lov eller andet fraskrives hermed, medmindre de ikke kan fraskrives i henhold til ufravigelig lovgivning. Medmindre andet udtrykkeligt fremgår af disse Leveringsbetingelser, leveres alle Produkter ”AS IS” uden ansvar for Redan.

12. Produktansvar

Redan er ikke ansvarlig for skader forvoldt af et Produkt på fast ejendom eller løsøre, som indtræder, mens Produktet er i Købers besiddelse. Redan er ikke ansvarlig for skader på produkter, der er fremstillet af Køber, eller på produkter, hvori produkter fremstillet af Køber indgår. I den udstrækning Redan måtte blive pålagt produktansvar over for tredjemand for sådanne skader, er Køber forpligtet til at holde Redan skadesløs. Køber skal herudover skadesløsholde Redan for alle krav vedrørende skade forvoldt i forbindelse med brug af Produktet som skyldes Købers ukorrekte installation, reparation, vedligehold eller brug af Produktet, Købers undladelse af i tilstrækkeligt omfang at oplære medarbejdere i brug af Produktet eller Købers manglende overholdelse af love eller regler. Hvis tredjemand fremsætter krav mod en af parterne om erstatningsansvar for skader som beskrevet i dette pkt. 12, skal denne part straks underrette den anden skriftligt herom. Køber er forpligtet til at lade sig medsagsøge ved den domstol eller voldgiftsret, som behandler krav rejst imod Redan på grundlag af skade, der påstås forvoldt af Produktet.

13. Ansvarsbegrænsning

Redan er ikke ansvarlig over for Køber for nogen af de følgende typer tab eller skade, som måtte udspringe af eller i relation til en aftale, som reguleres af disse Leveringsbetingelser: 1) ethvert tab resulterende fra tab af produktion, proﬁt, omsætning, goodwill eller forventede besparelser, eller 2) ethvert tab eller ødelæggelse af data, eller 3) enhver anden følgeskade eller indirekte tab. Redan’s ansvar for tab eller skade, som måtte udspringe af eller i relation til en aftale, som reguleres af disse Leveringsbetingelser, skal være begrænset til det totale beløb, som Redan har faktureret til Køber for den pågældende aftale.

14. Lovbestemt ansvar

Intet i disse Leveringsbetingelser (inklusive, men ikke begrænset til fraskrivelserne og begrænsningerne i pkt. 11, 12 og 13) skal fortolkes som en begrænsning eller fraskrivelse af hver parts ansvar for personskade forvoldt ved uagtsomhed eller for noget andet ansvar, som ikke kan begrænses eller fraskrives i henhold til ufravigelig lovgivning.

15. Reklamationer

Krav vedrørende mangler, forsinkelse, produktansvar eller andre krav om erstatning skal fremsættes skriftligt til Redan uden ugrundet ophold.

BRUGER- OG MONTAGEVEJLEDNING

COMFORT A BEHOLDERLØSNINGER

EU Overensstemmelseserklæring

. ALMINDELIGE BETINGELSER

VVS installatør

16. Intellektuelle rettigheder og Brug af Software

Hvis et Produkt leveres med tilhørende software, erhverver Køber en ikke-eksklusiv softwarelicens i form af brugsret til softwaren begrænset til det formål, som fremgår af den tilhørende produktspeciﬁkation og i overensstemmelse med eventuelle licensbetingelser som er gjort tilgængelig for Køber. Udover dette erhverver Køber ingen rettigheder i form af licens, patent, ophavsret, varemærkeret eller anden intellektuel rettighed forbundet med Produktet. Køber erhverver ingen rettigheder til kildekoden til softwaren. Software som er leveret separat, uanset hvordan det er gjort tilgængeligt af Redan, leveres ”AS IS” uden ansvar for Redan, og må udelukkende bruges til dets forudsatte formål, og i henhold til eventuelle licensbetingelser for denne software. Redan er ikke ansvarlig for fejl eller for tab eller skade, opstået i forbindelse med eller som et resultat af brug af sådan separat software eller tredjemands software i forbindelse hermed. Redan har ret til, efter Redan’s valg, at overtage forsvaret i enhver retssag hvor Køber er sagsøgt vedrørende krav om, at Produktet eller dele heraf leveret af Redan, krænker tredjemands rettigheder i leveringslandet, forudsat at Køber uden unødigt ophold skriftligt informerer Redan herom, og giver Redan bemyndigelse, nødvendig information og assistance i forbindelse med forsvaret, og forudsat at den påståede krænkelse ikke er et resultat af design eller andre konkrete krav speciﬁceret af Køber eller af den applikation Produktet anvendes i eller Købers eller andres brug af Produktet i øvrigt. Hvis Redan vælger at overtage forsvaret, påtager Redan sig at afholde enhver erstatning eller omkostning, som Køber måtte blive dømt til at betale i forbindelse med retssagen. Hvis et Produkt eller dele heraf anses for at krænke tredjemands rettigheder og der nedlægges forbud mod brug af Produktet, vil Redan, efter Redan’s valg, (a) sikre at Køber fortsat kan bruge Produktet, (b) erstatte produktet med et Produkt, som ikke krænker, (c) modiﬁcere Produktet, så det ikke krænker, eller (d) tage Produktet tilbage og refundere købsprisen. Købers rettigheder i henhold til dette pkt. 16, andet afsnit, udgør Redan’s fulde ansvar over for Køber i tilfælde af krænkelse af tredjemands intellektuelle rettigheder.

17. Forbud mod videresalg og brug til vise formål

Redan’s Produkter er produceret til civilt brug. Redan’s Produkter må ikke bruges til eller videresælges til formål, der har nogen form for forbindelse til kemiske, biologiske eller atomare våben eller til missiler, der er i stand til at fremføre sådanne våben. Redan’s Produkter må ikke sælges til personer, virksomheder eller enhver anden form for organisation, såfremt der er kendskab til eller mistanke om, at disse er relaterede til nogen form for terrorist- eller narkotikaaktivitet. Redan’s Produkter kan være omfattet af regler om eksportkontrol, og kan derfor være omfattet af restriktioner ved salg til lande/ kunder omfattet af eksport-/importforbud. Sådanne restriktioner skal overholdes ved videresalg af Redan’s Produkter til disse lande/kunder. Redan’s Produkter må ikke videresælges, såfremt der er tvivl eller mistanke om, at Produkterne kan blive brugt til formål i strid med ovennævnte. Hvis Køber har kendskab til eller mistanke om, at ovennævnte betingelser er blevet overtrådt, skal Køber straks give Redan meddelelse herom.

18. Force majeure

Redan er berettiget til at annullere ordrer eller udskyde aftalt levering af Produkter, og er i øvrigt fri for ansvar for enhver manglende, mangelfuld eller forsinket levering, der helt eller delvist skyldes omstændigheder, som ligger uden for Redan’s rimelige kontrol, såsom oprør, uroligheder, krig, terrorisme, brand, oﬀentlige forskrifter, strejke, lockout, slow-down, mangel på transportmidler, vareknaphed, sygdom eller forsinkelse ved eller mangler ved leverancer fra leverandør, uheld i produktion eller afprøvning, eller manglende energiforsyning. Samtlige Købers beføjelser suspenderes eller bortfalder i sådanne tilfælde. Køber kan hverken i tilfælde af annullering eller udskudt eﬀektuering kræve skadeserstatning eller fremsætte noget krav i øvrigt mod Redan.

19. Global Compact og Korruptionsbekæmpelse

Danfoss-koncernen, som Redan tilhører, har tilsluttet sig FN’s Global Compact initiativ, hvilket betyder, at Redan har forpligtet sig til at leve op til 10 principper omhandlende menneskeret-tigheder, arbejdstagerrettigheder, miljø og korruption. Principperne og yderligere information kan ﬁndes på: http://www.unglobalcompact.org. Redan opfordrer derfor også Køber til at leve op til disse grundlæggende principper. Redan er berettiget til at annullere enhver levering, indkøbsordre eller aftale uden ansvar for Redan, hvis Redan har grund til at tro, at Køber agerer i strid med gældende love og regler vedrørende bestikkelse eller korruption.

20. Persondata

Redan, Redan Koncernselskaber og Redan’s underleverandører er berettigede til at behandle og gemme persondata vedrørende individuelle kontaktpersoner hos Køber, f.eks. navn og kontaktoplysninger, også udenfor Købers land. Redan vil bruge sådanne persondata i forbindelse med Redan’s opfyldelse af sine forpligtelser over for Køber (f.eks. administration af kunderelationer og betalingstransaktioner), til at analysere og forbedre Redan’s produkter og ydelser, og/eller til at sende information vedrørende Redan produkter, ydelser og arrangementer til Købers kontaktpersoner. Hvor samtykke er påkrævet i henhold til lov, giver Køber hermed samtykke til at persondata bruges og overføres som beskrevet ovenfor, og anerkender at persondata vil være underlagt lovgivningen i det land hvor data opbevares/serveren er placeret. Redan vil gøre brug af tilstrækkelige kontraktuelle og tekniske mekanismer med henblik på at sikre beskyttelsen af persondata. Redan vil opbevare persondata så længe forretningsforholdet til Køber består. Hvor påkrævet i henhold til ufravigelig lovgivning og forudsat at de nødvendige betingelser er opfyldt, har Køber som fysisk person ret til at få adgang til, korrigere, forhøre sig om, eller modsætte sig behandling af Købers persondata. For yderligere information kontakt din lokale Redan kontaktperson – se www.Redan.dk.

21. Delvis ugyldighed

Såfremt en eller ﬂere af bestemmelserne i disse Leveringsbetingelserne kendes ugyldige, ulovlige eller uigennemførlige, skal ingen af de øvrige bestemmelsers gyldighed, lovlighed eller gennemførlighed påvirkes eller forringes deraf.

22. Overdragelse

Redan og Køber må til enhver tid overdrage deres rettigheder i henhold til disse Leveringsbetingelser, helt eller delvist. Ingen af parterne må overdrage sine forpligtelser under Leveringsbetingelserne uden den anden parts forudgående skriftlige accept.

23. Tvister

Eventuelle tvister mellem parterne, som udspringer af eller i relation til en aftale, som reguleres af Leveringsbetingelserne, afgøres efter dansk ret med undtagelse af lovvalgsbestemmelser. Enhver tvist mellem parterne, som udspringer af eller i relation til en aftale, som reguleres af Leveringsbetingelserne og som parterne ikke kan løse i mindelighed, skal indbringes for og afgøres ved voldgift ved Voldgiftsinstituttet efter de af Voldgiftsinstituttet vedtagne regler herom, som er gældende ved indledningen af voldgiftssagen. Hver part er berettiget til at få nedlagt fogedforbud eller gennemføre tvangsfuldbyrdelse af voldgiftsafgørelser ved de almindelige domstole. Voldgiftsstedet skal være København. Voldgiftssproget skal være dansk medmindre parterne aftaler andet. Voldgiftssagen og voldgiftskendelsen skal være fortrolige og involverede personer fra hver part er underlagt fortrolighedspligt.

Danfoss Redan, 2016-09



BRUGER- OG MONTAGEVEJLEDNING COMFORT A BEHOLDERLØSNINGER

VVS installatør

Idrisættelsesattest

. EU OVERENSSTEMMELSESERKLÆRING



BRUGER- OG MONTAGEVEJLEDNING

COMFORT A BEHOLDERLØSNINGER

Idrisættelsesattest

. IDRIFTSÆTTELSESATTEST

Unitten er den direkte forbindelse mellem ernvarmeforsyningen og husinstallationen. Alle forsyningsrør og rørene i den faste installation skal tjekkes og gennemskylles inden idriftsættelsen. Når der er fyldt vand på anlægget, efterspændes alle omløbere inden der foretages trykprøvning. Snavssamlerne renses og unitten indreguleres iht. instruktionerne i denne bruger- og montagevejledning.

Det er vigtigt, at alle tekniske foreskrifter og gældende lovgivning i enhver henseende overholdes.

Montage og idriftsættelse må alene udføres af uddannet, autoriseret personel.

Unitten er tæthedstestet fra fabrikken, men efter transport, håndtering og efter opvarmning af systemet skal tilslutningerne kontrolleres og efterspændes om nødvendigt. Vær opmærksom på, at samlinger kan være udført med EPDM pakninger! Derfor er det vigtigt ikke at OVERSPÆNDE omløberne. Overspænding kan resultere i utætheder. Utætheder som følge af overspænding eller manglende efterspænding er ikke dækket af garantien.

Udfyldes af VVS-entrepenøren Denne unit er efterspændt, indreguleret og idriftssat

VVS installatør



Dato/År Firmanavn (evt. stempel)

BRUGER- OG MONTAGEVEJLEDNING COMFORT A BEHOLDERLØSNINGER

VVS installatør

Notater



BRUGER- OG MONTAGEVEJLEDNING

COMFORT A BEHOLDERLØSNINGER

Notater



BRUGER- OG MONTAGEVEJLEDNING COMFORT A BEHOLDERLØSNINGER

DANFOSS REDAN A/S

HÅRUPVÆNGET  DK SILKEBORG  TEL. +      REDAN.DANFOSS.DK REDANDANFOSS.COM

COMFORT FIRST

Redan påtager sig intet ansvar for mulige fejl i kataloger, brochurer og andet trykt materiale. Redan forebeholder sig ret til uden forudgående varsel at foretage ændringer i sine produkter, herunder i produkter, some allerede er i ordre, såfremt dette kan ske uden at ændre allerede aftalte speciﬁkationer. Alle varemærker i dette materiale tilhører de respektive virksomheder. Redan og Redan-logoet er varemærker tilhørende Redan A/S. Alle rettigheder forebeholdes.

Danfoss Comfort A VSe/GSe, Comfort A VVXe/GVXe, Comfort A VVXe/GVXe HOFOR Operating guide [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
