PWM (Pulse Width Modulation) principle
▪
Input (On/Off) for heating / cooling
▪
Input for PT1000 pipe sensor
▪
Input (On/Off) for global standby (can also
be used for CF-DS dew-point sensor)
▪
Relay for pump control with automatic
pump motion
Adatlap
CF-MC központi egység
Alkalmazás
A CF-MC a Danfoss CF2+ vezeték nélküli
padlófűtés szabályozó rendszer központi eleme.
A CF-MC és a többi, vezeték nélküli CF2+
rendszerelem közötti kétirányú kommunikáció
kiváló adási teljesítményt eredményez.
A jeltovábbítási hatótávolság átlagos épületben
30 m. Ha a hatótávolságot valamilyen külső elem,
épület, berendezési tárgy korlátozza, az opcionális CF-EA külső antenna használata szükséges.
A CF-MC központ közvetlenül a 230 V-os
tápellátásra van csatlakoztatva, a szelepvezérlő
kimeneteket 24 V feszültséggel látja el.
A CF-MC központi egység többek között az
alábbi tulajdonságokkal rendelkezik:
• Kétirányú vezeték nélküli kommunikáció
868,2 MHz-en a stabil, megbízható hálózat
érdekében.
• Közvetlen hálózatteszt minden rendszerelemen.
• Szobatermosztátok és egyéb komponensek
vezeték nélküli csatlakoztatása.
• 5, vagy 10 db rövidzárvédett kimenet LED
visszajelzővel.
• Kimenet 24 V-os NC, vagy NO szelepmozgatóknak.
• Szelep járató funkció fűtési időszakon kívül
kéthetente kb. 12 percig.
• PWM (Impulzus-szélesség modulált)
szabályozás.
• Bemenet (be/ki) fűtésnek / hűtésnek
• Bemenet PT1000 csőhőmérséklet-
érzékelőnek.
• Bemenet (be/ki) általános készenlétre (a
CF-DS harmatpont-érzékelőhöz is használható).
• Szivattyú relé automatikus szivattyú
járatással.
• Kazánvezérlő relé, mely fűtési igény
jelentkezésekor kapcsol.
• Könnyen vezetékezhető, többfajta vezeték
fogadására alkalmas kialakítás.
• Automatikus önellenőrző program a
potenciális hibalehetőségek feltárására.
Nagyobb CF2+ rendszerek 2, vagy 3 központi
vezérlőből is állhatnak, így akár 30 kimenet is
vezérelhető. Több központ megléte esetén a
rendszer az opcionális CF-RC távvezérlővel
használható, amellyel többek között az alábbi
funkciók érhetők el:
• Minden központi vezérlő kimenete külön
állítható.
• A helyiségekben beállított hőmérséklet
felülbírálása, vagy zárolása.
• Hőmérséklet csökkentés és időszaki
vezérlés.
• Rendszer állapot kijelzése.
• Előrelátó szabályozás.
• Energia felhasználás optimalizálása.
• Hűtési rendszer vezérlése.
Bővebb információ a CF-RC adatlapján és
szerelési útmutatójában.
Rendelési információ
Tartozékok
Megnevezés Kimenetek Tápfeszültség Típusjel Cikkszám
Központi egység 5 kimenet, 24 V DC 230 V AC CF-MC 088U0245
Központi egység 10 kimenet, 24 V DC 230 V AC CF-MC 088U0240
Megnevezés Típusjel Cikkszám
Külső antenna, 2 m kábellel CF-EA 088U0250
Hosszabbító kábel az antennához, 5 m CF-EC 088U0255
TWA-A 24 V NC szelepmozgató Danfoss szelephez TWA-A 088H3110
TWA-A 24 V NO szelepmozgató Danfoss szelephez TWA-A 088H3111
VDSPK147 © Danfoss Heating Solutions 7/2011
1
Supply voltage 230 VAC
Output voltage 24 VDC
Number of outputs 5 / 10
Transmission frequency 868.42 MHz
Transmission range up to 30 m (in normal buildings)
Transmission power < 1 mW
Max. running load of actuator output 35 VA (total for all outputs)
Max. load for pump relay 230 V, 8 A / 2 A (inductive)
Max. load for boiler relay 230 V, 8 A / 2 A (inductive)
Approvals CE
Standard EN 60730
Directives R&TTE, LVD, EMC
Protection class IP30
Length of mains cable 1.5 m
Weight 700 g
L N
9 10876 54321
L N
230 V~
50 Hz
max.
3 m
325
79
51
Adatlap CF-MC központi egység
Műszaki adatok
Tápfeszültség 230 V AC
Kimenetek feszültsége 24 V DC
Kimenetek száma 5 / 10
Adási frekvencia 868,42 MHz
Hatótávolság max. 30 m (átlagos épületben)
Adási teljesítmény < 1 mW
Szelepek maximális kimeneti terhelése 35 VA összesen
Szivattyú relé maximális terhelése 230 V, 8 A / 2 A (induktív)
Kazán relé maximális terhelése 230 V, 8 A / 2 A (induktív)
Minősítés CE
Szabvány EN 60730
Direktívák R&TTE, LVD, EMC
Védettségi osztály IP 30
Tápkábel hossza 1,5 m
Tömeg 700 g
Bekötési rajz
PT 1000 pipe sensor. Relay outputs.
1 PT 1000 csőhőmérséklet érzékelő
Általános készenlét
Global standby. Actuator outputs.
2
Fűtés / hűtés
3
Heating / Cooling. External antenna.
Méretek
Relék kimenete
4
Szelepmozgatók kimenete
5
Külső antenna csatlakozása
6
Danfoss Kft.
1139 Budapest
Váci út 91.
Tel.: 36 1 450 2531
Fax: 36 1 450 2539
www.futestechnika.danfoss.com
A kataló gusokban, bros úrákban és más nyomt atott anyagban ta lálható lehets éges hibákért Da nfoss nem vállal fel elősséget. Da nfoss fenntartj a azt a jogát, hog y termékeit előzet es értesítés nél kül módosíts a. Ez a megr endelt termé kekre is vonatko zik, amennyib en ezek a mó dosítások el végezhetők a z elfogadot t specifik ációban tört énő szüksé ges változta tások nélkül . Ebben az any agban találhat ó
összes vé djegy a hivatkozot t vállalat tulaj donát képezi. Dan foss és a Danfoss emb léma a Danfoss A/S vé djegyei. Mind en jog fenntar tva.
2
VDSPK147 © Danfoss 7/2011 Danfoss Heating Solutions
▪
LED indication for low battery.
▪
Digital display showing actual or set room
temperature.
CF-RF Display Thermostat with InfraRed floor
sensor:
▪
Easy wireless assignment with Link Test to
Master Controller CF-MC.
▪
Min. and max. limitation of temperature
settings.
▪
Powered by 2 x AA Alkaline 1.5V batteries.
▪
LED indication for low battery.
▪
Digital display showing actual or set room
temperature.
▪
InfraRed floor sensor for minimum and
maximum floor surface temperature
limitation.
Adatlap
CF-Rx szobatermosztátok
Alkalmazás
CF-RS CF-RP CF-RD CF-RF
CF-Rx termosztát család a Danfoss CF2+ vezeték
nélküli padlófűtés szabályozó rendszerbe
illeszkedik.
A CF-Rx termosztátok a CF-MC központtal
kétirányú vezeték nélküli hálózaton kommunikálnak. Mindegyik termosztát hálózatteszt funkcióval, rendszerállapot jelzővel és gyenge elemre
figyelmeztető LED jelzéssel rendelkezik.
A szobatermosztátok 4 változatban állnak
rendelkezésre.
CF-RS termosztát
• Könnyű vezeték nélküli csatlakoztatás a CF-MC
központi egységhez, hálózati teszt funkcióval.
• Minimum és maximum hőmérséklet
beállítása.
• Tápellátás 2 db AA 1,5 V-os alkáli elemmel.
• Alacsony töltöttségre figyelmeztető LED
jelzés.
CF-RP termosztát közösségi létesítményekbe
• Könnyű vezeték nélküli csatlakoztatás a CF-MC
központi egységhez, hálózati teszt funkcióval.
• Minimum és maximum hőmérséklet
beállítása.
• Tápellátás 2 db AA 1,5 V-os alkáli elemmel.
• Alacsony töltöttségre figyelmeztető LED
jelzés.
• Rejtett tekerőgombbal, az illetéktelen
beállítás elkerülése érdekében, pl. közösségi
létesítményekbe, gyerekszobába, stb.
CF-RD termosztát kijelzővel
• Könnyű vezeték nélküli csatlakoztatás a CF-MC
központi egységhez, hálózati teszt funkcióval.
• Minimum és maximum hőmérséklet
beállítása.
• Tápellátás 2 db AA 1,5 V-os alkáli elemmel.
• Alacsony töltöttségre figyelmeztető LED
jelzés.
• Digitális kijelző az aktuális ill. beállított érték
kijelzésére.
CF-RF termosztát infrahőmérővel
• Könnyű vezeték nélküli csatlakoztatás a CF-MC
központi egységhez, hálózati teszt funkcióval.
• Minimum és maximum hőmérséklet
beállítása.
• Tápellátás 2 db AA 1,5 V-os alkáli elemmel.
• Alacsony töltöttségre figyelmeztető LED
jelzés.
• Digitális kijelző az aktuális ill. beállított érték
kijelzésére.
• Infrahőmérő a padló minimum és maximum
hőmérsékletének beállítására.
CF-RF
1VDSPL147 © Danfoss Heating Solutions 7/2011
CF-RD & CF-RF: 1-3 years

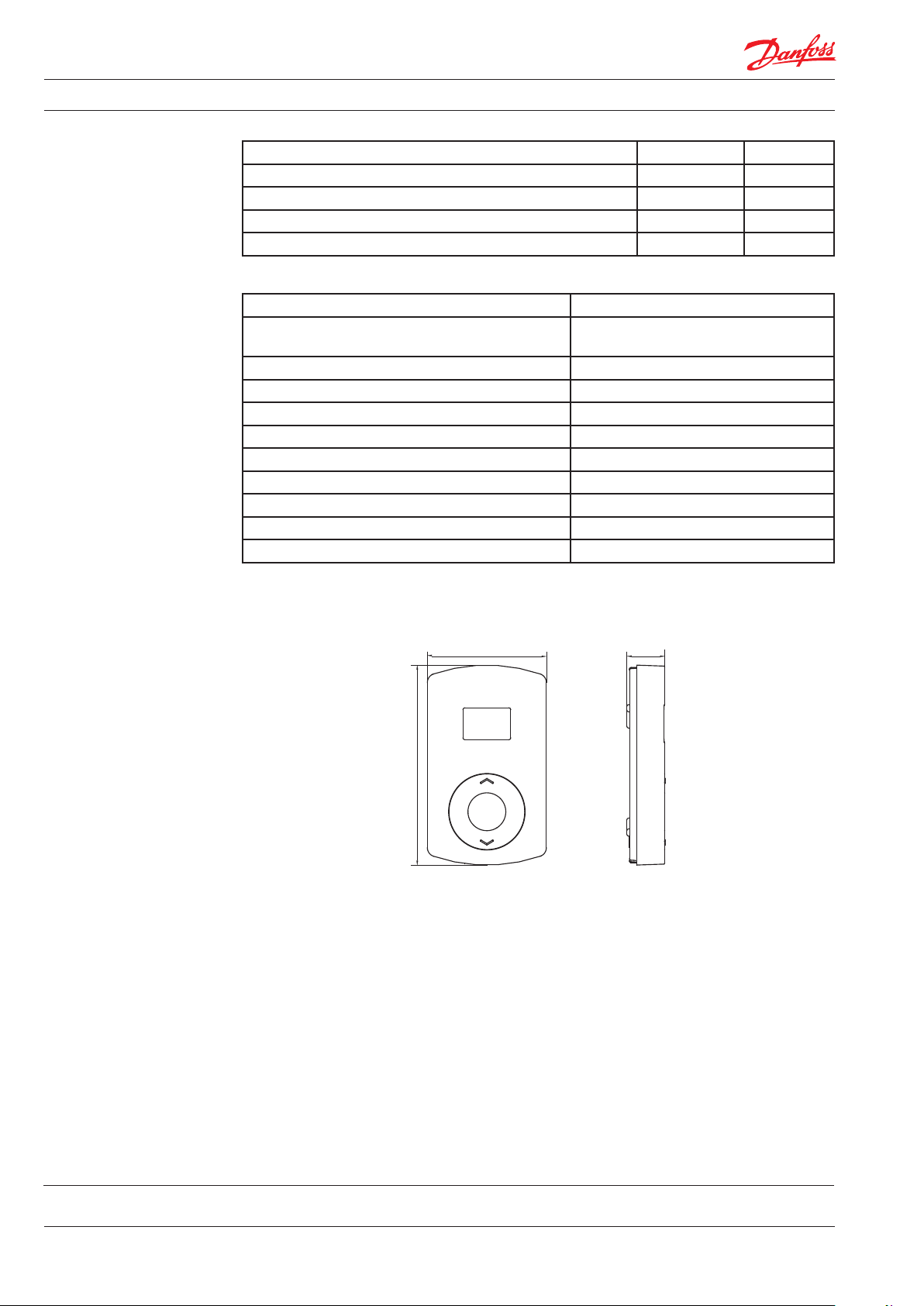

Adatlap CF-Rx szobatermosztátok
Rendelési információ
Műszaki adatok
Megnevezés Típusjel Cikkszám
Szobatermosztát CF-RS 088U0210
Szobatermosztát közösségi létesítményekbe CF-RP 088U0211
Szobatermosztát digitális kijelzővel CF-RD 088U0214
Szobatermosztát digitális kijelzővel és infrahőmérővel CF-RF 088U0215
Tápellátás 2 x 1,5 V AA alkáli elem
Elem élettartama CF-RS & CF-RP: 3-4 év
CF-RD & CF-RF: 1-3 év
Adási frekvencia 868,42 MHz
Hatótávolság max. 30 m (átlagos épületben)
Adási teljesítmény < 1 mW
Hőmérséklet állítási tartomány 5-35 °C
Minősítés CE
Szabvány EN 60730
Direktíva R&TTE, EMC
Védettségi osztály IP 21
Tömeg 120 g
Méretek
111
66 21
Danfoss Kft.
1139 Budapest
Váci út 91.
Tel.: 36 1 450 2531
Fax: 36 1 450 2539
www.futestechnika.danfoss.com
A kataló gusokban, bros úrákban és más nyomt atott anyagban ta lálható lehets éges hibákért Da nfoss nem vállal fel elősséget. Da nfoss fenntartj a azt a jogát, hog y termékeit előzet es értesítés nél kül módosíts a. Ez a megr endelt termé kekre is vonatko zik, amennyib en ezek a mó dosítások el végezhetők a z elfogadot t specifik ációban tört énő szüksé ges változta tások nélkül . Ebben az any agban találhat ó
összes vé djegy a hivatkozot t vállalat tulaj donát képezi. Dan foss és a Danfoss emb léma a Danfoss A/S vé djegyei. Mind en jog fenntar tva.
VDSPL147 © Danfoss 7/2011 Danfoss Heating Solutions2
▪
Display with backlight (initiates when a
button is activated)
▪
2-way wireless transmission with Link Test
possibility
▪
Easy wireless assignment to Master
Controller CF-MC
▪
Error identification and alarm logging
▪
Override and locking of local room
temperature settings
▪
Setback and period programming
▪
System status etc.
▪
Forecast
▪
Low energy optimizer
▪
Control of cooling applications
Adatlap
CF-RC távvezérlő
Alkalmazás
A CF-RC egy opcionális távvezérlő a Danfoss
CF2+ vezeték nélküli padlófűtés szabályozó rendszerhez.
A CF-RC használatával kiegészítő funkciók és
különböző működtető funkciók érhetők el.
• Falra szerelt 230 V-os dokkoló egységgel.
Mobil használatkor 2 x 1,5 V AA alkáli
elemről működik.
• Alacsony telepre figyelmeztető ikon a kijelzőn.
• Kijelző háttérvilágítással (gombnyomásra
aktiválódik).
• Kétirányú vezeték nélküli kommunikáció
hálózat teszt funkcióval.
• Könnyű vezeték nélküli csatlakoztatás a CF-MC
központi egységhez.
• Hibakeresés, és riasztás naplózás.
• A helyiségekben beállított hőmérséklet
felülbírálása, vagy zárolása.
• Hőmérséklet csökkentés és időszaki
vezérlés.
• Rendszer állapot kijelzése.
• Előrelátó szabályozás.
• Energia felhasználás optimalizálása.
• Hűtési rendszer vezérlése.
A CF-RC távvezérlő funkciói és beállításai a
kijelzőn a nyomógombok segítségével érhetők
el. A menü felépítése egyszerű, a rendszerbeállítások könnyen elérhetők.
Nagyobb CF2+ rendszerek 2, vagy 3 központi
vezérlőből is állhatnak, így akár 30 kimenet is
vezérelhető. Több központ megléte esetén a
CF-RC távvezérlővel az egyes CF-MC központok
kimenetei és termosztátjai egymástól függetlenül állíthatók.
Rendelési információ
Műszaki adatok
Megnevezés Típusjel Cikkszám
CF-RC Vezeték nélküli távvezérlő CF-RC 088U0221
Tápellátás 230 V AC (dokkoló) / 2 x 1,5 V AA alkáli elem
Adási frekvencia 868,42 MHz
Hatótávolság max. 30 m (átlagos épületben)
Adási teljesítmény < 1 mW
Minősítés CE
Szabvány EN 60730
Direktíva R&TTE, LVD, EMC
Védettségi osztály IP 21
Tápkábel hossza 1,8 m
Tömeg 200 g
VDSPM147 © Danfoss Heating Solutions 7/2011 1
66
23.5
157
Adatlap CF-RC távvezérlő
Méretek
Danfoss Kft.
1139 Budapest
Váci út 91.
Tel.: 36 1 450 2531
Fax: 36 1 450 2539
www.futestechnika.danfoss.com
A kataló gusokban, bros úrákban és más nyomt atott anyagban ta lálható lehets éges hibákért Da nfoss nem vállal fel elősséget. Da nfoss fenntartj a azt a jogát, hog y termékeit előzet es értesítés nél kül módosíts a. Ez a megr endelt termé kekre is vonatko zik, amennyib en ezek a mó dosítások el végezhetők a z elfogadot t specifik ációban tört énő szüksé ges változta tások nélkül . Ebben az any agban találhat ó
összes vé djegy a hivatkozot t vállalat tulaj donát képezi. Dan foss és a Danfoss emb léma a Danfoss A/S vé djegyei. Mind en jog fenntar tva.
2 VDSPM147 © Danfoss 7/2011 Danfoss Heating Solutions
Adatlap
CF-DS harmatpont érzékelő
Alkalmazás
Rendelési információ
Műszaki adatok
A CF-DS harmatpont érzékelő padlófűtési /
hűtési rendszereknél használható párakicsapódás megelőzésére.
A CF-DS egységet az ellátó csőre kell helyezni, és
a CF-MC központi egység általános készenlét
bemenetére kell bekötni.
A CF-DS a levegő relatív páratartalmat méri és
összeveti a cső hőmérsékletével. 90% relatív
páratartalomnál a harmatpont érzékelő jelzést
ad a CF-MC központnak, amely lezárja a hűtési
csövet.
Megnevezés Típusjel Cikkszám
CF-DS harmatpont érzékelő CF-DS 088U0251
Páraérzékelő HC 105
Működési tartomány 10 - 100% relatív páratartalom
Kapcsolási pont 20 °C / 68 °F 90±3% relatív páratartalom
Kapcsolási hiszterézis 5% relatív páratartalom
Reagálási idő a felület hőmérsékletének változására t₉₀ < 3 min.
Reagálási idő a relatív páratartalom változására t₉₀ < 25 sec.
Kapcsolási teljesítmény max. 24 V AC/DC, 1 A
Tápellátás 24 V AC/DC ±20%
Áramfelvétel 24 V DC feszültségen < 3 mA
Relé állapotjelző LED (piros)
Elektromos csatlakozás Ötpólusú reteszes kapocs, max. 1,5 mm²
Porvédelem Speciális lakkozással (vízpára áteresztő)
Burkolat védettségi osztálya IP 40
Burkolat anyaga PC, UL94-V0 szerint önkioltó
Elektromágneses megfelelőség EN 61326-1, EN 61326-2-3
Működési hőmérséklet 0 – 50 °C / 32 – 122 °F
Tárolási hőmérséklet -20 – 70 °C / -4 – 158 °F
Méret (hosszúság x magasság x szélesség) 63 x 54 x 23 mm
Tömeg kb. 60 g
VDSPI147 © Danfoss Heating Solutions 6/2011 1
max. Ø 50mm (2“)
Adatlap CF-DS harmatpont érzékelő
Felszerelés
Heat-conductive film
1 Hővezető film
Bekötés
24V AC/DC ±20%
V+
GND
NC
COM
NO
Állapotjelző:
Status indication:
LED continuous light: Operating < 90% RH
▪
• LED folyamatosan világít: működés < 90%
relatív páratartalom.
LED blinking: Condensation danger
▪
• LED villog: kicsapódás veszély
Danfoss Kft.
1139 Budapest
Váci út 91.
Tel.: 36 1 450 2531
Fax: 36 1 450 2539
www.futestechnika.danfoss.com
A kataló gusokban, bros úrákban és más nyomt atott anyagban ta lálható lehets éges hibákért Da nfoss nem vállal fel elősséget. Da nfoss fenntartj a azt a jogát, hog y termékeit előzet es értesítés nél kül módosíts a. Ez a megr endelt termé kekre is vonatko zik, amennyib en ezek a mó dosítások el végezhetők a z elfogadot t specifik ációban tört énő szüksé ges változta tások nélkül . Ebben az any agban találhat ó
összes vé djegy a hivatkozot t vállalat tulaj donát képezi. Dan foss és a Danfoss emb léma a Danfoss A/S vé djegyei. Mind en jog fenntar tva.
2 VDSPI147 © Danfoss 6/2011 Danfoss Heating Solutions
Adatlap
CF-WR vezeték nélküli relé
Alkalmazás
Rendelési információ
Műszaki adatok
A CF-WR vezeték nélküli relé a Danfoss CF2
vezeték nélküli padlófűtés szabályozó rendszerbe illeszthető kiegészítő.
A CF-WR kondenzációs kazán, klímahűtő, vagy
szivattyú vezérlésére használható. Könnyen és
rugalmasan felszerelhető, mivel a CF-MC
központi egységhez vezeték nélkül csatlakozik.
A CF-WR relé beállítása az opcionális CF-RC
távvezérlővel végezhető el. A beállításokról a
CF-RC távvezérlő szerelési útmutatójából
tájékozódhat.
Megnevezés Típusjel Cikkszám
CF-WR vezeték nélküli relé CF-WR 088U0252
Tápellátás 230 V AC ±15%, 50 Hz
Konstrukció EN 60703-1, EN 300-220-1
Max. környezeti hőmérséklet 45 °C
Kapcsolási típus RZ1 - 1 xSPDT, type 1B
Kapcsolási teljesítmény 264 V AC, 3 (1) A
Védettségi osztály IP 40
Terhelési kibocsátás 2 szint
Max. hatótávolság 30 m
Adási frekvencia 868,42 MHz
Szoftver osztályozása A osztály
Tesztelési feszültség 2,5 kV
Golyós nyomópróba 75 °C
Méret (hosszúság x magasság x szélesség) 83 x 83 x 31 mm
+
1. PROG button with PROG LED.
1. PROG gomb PROG LED-del
2. Button not used for CF2+.
2. CF2+ esetében a gomb nincs használatban
1VDSPJ147 © Danfoss Heating Solutions 6/2011
N L 1 2 3 4
Adatlap CF-WR vezeték nélküli relé
Bekötési rajz
1 Elektronika
N Nulla
L Fázis
1 Nincs használatban
2 Com
3 1-es zóna be
4 1-es zóna ki
Megjegyzés: hálózati feszültség kapcsolásához L és 2 pontokat össze kell kötni
Danfoss Kft.
1139 Budapest
Váci út 91.
Tel.: 36 1 450 2531
Fax: 36 1 450 2539
www.futestechnika.danfoss.com
A kataló gusokban, bros úrákban és más nyomt atott anyagban ta lálható lehets éges hibákért Da nfoss nem vállal fel elősséget. Da nfoss fenntartj a azt a jogát, hog y termékeit előzet es értesítés nél kül módosíts a. Ez a megr endelt termé kekre is vonatko zik, amennyib en ezek a mó dosítások el végezhetők a z elfogadot t specifik ációban tört énő szüksé ges változta tások nélkül . Ebben az any agban találhat ó
összes vé djegy a hivatkozot t vállalat tulaj donát képezi. Dan foss és a Danfoss emb léma a Danfoss A/S vé djegyei. Mind en jog fenntar tva.
2 VDSPJ147 © Danfoss 6/2011 Danfoss Heating Solutions
Loading...
