Datový list
Rozdělovače a sběrače topných okruhů
pro podlahové vytápění SSM
Použití
Objednávání
Zařízení se skládá z přívodní části (rozdělovač) a
vratné části (sběrač). Rozdělovač umožňuje uzavřít
jednotlivé okruhy průtokoměrem nebo uzavíracím
ventilem. Sběrač je vybaven integrovanými ventily
Danfoss s přednastavením, které zajišťují optimální hydraulickou rovnováhu v systému.
Ventily lze řídit elektronicky pomocí termoelektrických pohonů, nebo mohou fungovat jako přímočinné jednotky s pomocí vzdálených regulátorů
teploty.
Rozdělovače a sběrače topných okruhů jsou do-
dávány v modulech s až 12 výstupy. Jako volitelný
Rozdělovače a sběrače SSM se používají k řízení
průtoku topné vody v systémech podlahového
vytápění. K rozdělovači a sběrači jsou připojeny
všechny topné okruhy podlahového vytápění,
proto je možné řídit průtok topné vody či dodávku
tepla do jednotlivých místností v budově.
Popis Typ Obj. číslo
Sada rozdělovač a sběrač 2+2, s průtokoměrem SSM-2F 088U0752
Sada rozdělovač a sběrač 3+3, s průtokoměrem SSM-3F 088U0753
Sada rozdělovač a sběrač 4+4, s průtokoměrem SSM-4F 088U0754
Sada rozdělovač a sběrač 5+5, s průtokoměrem SSM-5F 088U0755
Sada rozdělovač a sběrač 6+6, s průtokoměrem SSM-6F 088U0756
Sada rozdělovač a sběrač 7+7, s průtokoměrem SSM-7F 088U0757
Sada rozdělovač a sběrač 8+8, s průtokoměrem SSM-8F 088U0758
Sada rozdělovač a sběrač 9+9, s průtokoměrem SSM-9F 088U0759
Sada rozdělovač a sběrač 10+10, s průtokoměrem SSM-10F 088U0760
Sada rozdělovač a sběrač 11+11, s průtokoměrem SSM-11F 088U0761
Sada rozdělovač a sběrač 12+12, s průtokoměrem SSM-12F 088U0762
Sada rozdělovač a sběrač 2+2 SSM-2 088U0802
Sada rozdělovač a sběrač 3+3 SSM-3 088U0803
Sada rozdělovač a sběrač 4+4 SSM-4 088U0804
Sada rozdělovač a sběrač 5+5 SSM-5 088U0805
Sada rozdělovač a sběrač 6+6 SSM-6 088U0806
Sada rozdělovač a sběrač 7+7 SSM-7 088U0807
Sada rozdělovač a sběrač 8+8 SSM-8 088U0808
Sada rozdělovač a sběrač 9+9 SSM-9 088U0809
Sada rozdělovač a sběrač 10+10 SSM-10 088U0810
Sada rozdělovač a sběrač 11+11 SSM-11 088U0811
Sada rozdělovač a sběrač 12+12 SSM-12 088U0812
doplněk se dodávají kulové kohouty pro uzavření
cesty mezi rozdělovačem/sběračem a systémem.
Rozdělovač a sběrač SSM se dodává s manuálním
odvzdušňovacím a vypouštěcím ventilem.
© Danfoss | FEC | 2019.09
AI195986472412cs-000302 / VDUDW348 | 1
Datový list Rozdělovače a sběrače topných okruhů pro podlahové vytápění SSM
Příslušenství
Popis Typ Obj. číslo
Konzole pro upevnění – sada FHF-MB 088U0585
2x kulový kohout 1” – pro připojení k rozdělovači/sběrači
a pro uzavření systému podlahového vytápění
1x teploměr (0 °C do 60 °C), Ø 35 mm – pro měření teploty
v přívodním/vratném potrubí
Spojovací matice, 1” - 088U0820
FHF-BV 088U0822
FHD-T 088U0029
Integrovaný ventil do sběrače - 013G7376
Redukce FHF-R 088U0584
Spojovací díl FHF-C 088U0583
Průtokoměr - 088U0819
Termoelektrický pohon, 24 V, NC, připojení k ventilu
Danfoss RA
Termoelektrický pohon, 230 V, NC, připojení k ventilu
Danfoss RA
Termoelektrický pohon, 24 V, NC, s koncovým spínačem,
připojení k ventilu Danfoss RA
TWA-A 088H3110
TWA-A 088H3112
TWA-A 088H3114
Svěrné spojky
Popis Typ, mm Obj. číslo
12 x 2 013G4152
13 x 2 013G4153
14 x 2 013G4154
Svěrné spojky pro potrubí PEX v souladu s
normou ISO 15875.
15 x 2,5 013G4155
16 x 1,5 013G4157
Max. pracovní tlak: 6 barů
Zkušební tlak: 10 barů
Max. teplota protékajícího média: 95 °C
Vnitřní závit G ¾”
16 x 2 013G4156
16 x 2,2 013G4163
17 x 2 013G4162
18 x 2 013G4158
Max. teplota protékajícího média udaná výrobcem nesmí být překročena.
18 x 2,5 013G4159
20 x 2 013G4160
20 x 2,25 013G4093
20 x 2,5 013G4161
12 x 2 013G4182
Svěrné spojky pro potrubí ALUPEX.
Max. pracovní tlak: 6 barů
Zkušební tlak: 10 barů
Max. teplota protékajícího média: 95 °C
Vnitřní závit G ¾”
Max. teplota protékajícího média udaná výrobcem nesmí být překročena.
14 x 2 013G4184
15 x 2,5 013G4185
16 x 2 013G4186
16 x 2,25 013G4187
18 x 2 013G4188
20 x 2 013G4190
20 x 2,25 013G4093
20 x 2,5 013G4191
1)
Svěrné spojky jsou rovněž vhodné pro potrubí PERT v souladu s normou ISO 15875.
2)
Svěrné spojky jsou rovněž vhodné pro potrubí PERT/ALU/PERT.
1)
1)
2)
2)
2 | © Danfoss | FEC | 2019.09
AI195986472412cs-000302 / VDUDW348
Datový list Rozdělovače a sběrače topných okruhů pro podlahové vytápění SSM
Kapacita/uvedení do
provozu
Přednastavení ventilů na sběrači určuje průtok
v okruzích podlahového vytápění a je tudíž
důležitým faktorem pro zajištění optimální
hydraulické rovnováhy v systému.
Příklad
Místnost 1:
1. Určete nejdelší podlahovou smyčku nebo
největší místnost
2. Požadované vychlazení (Δt) 5 °C (obvykle)
3. Určete požadavek na teplo pro danou místnost 50 W/m
4. Konverzní faktor 1,16
5. Vypočtěte průtok pro danou místnost
Místnost 2:
6. Určete plochu další místnosti 15 m2
7. Vypočtěte průtok pro danou místnost (Δt a
požadavek na teplo v místnostech se v tomto
případě předpokládají identické)
Rozdělovač a sběrač,
s průtokoměrem
Přednastavení:
Místnost 1 N
Místnost 2 5
Správná hydraulická rovnováha je důležitá,
pokud má být dosaženo optimálního pohodlí
při minimální spotřebě energie a snadno ji lze
dosáhnout způsobem uvedeným v příkladu níže.
2
25 m
2
Q (l/h) =
Q (l/h) =
50 W/m2 x 25 m
5 °C x 1,16
50 W/m2 x 15 m
5 °C x 1,16
2
= 216 l/h
2
= 129 l/h
© Danfoss | FEC | 2019.09
Rozdělovač a sběrač,
bez průtokoměru
Přednastavení:
Místnost 1 N
Místnost 2 6
AI195986472412cs-000302 / VDUDW348 | 3
Datový list Rozdělovače a sběrače topných okruhů pro podlahové vytápění SSM

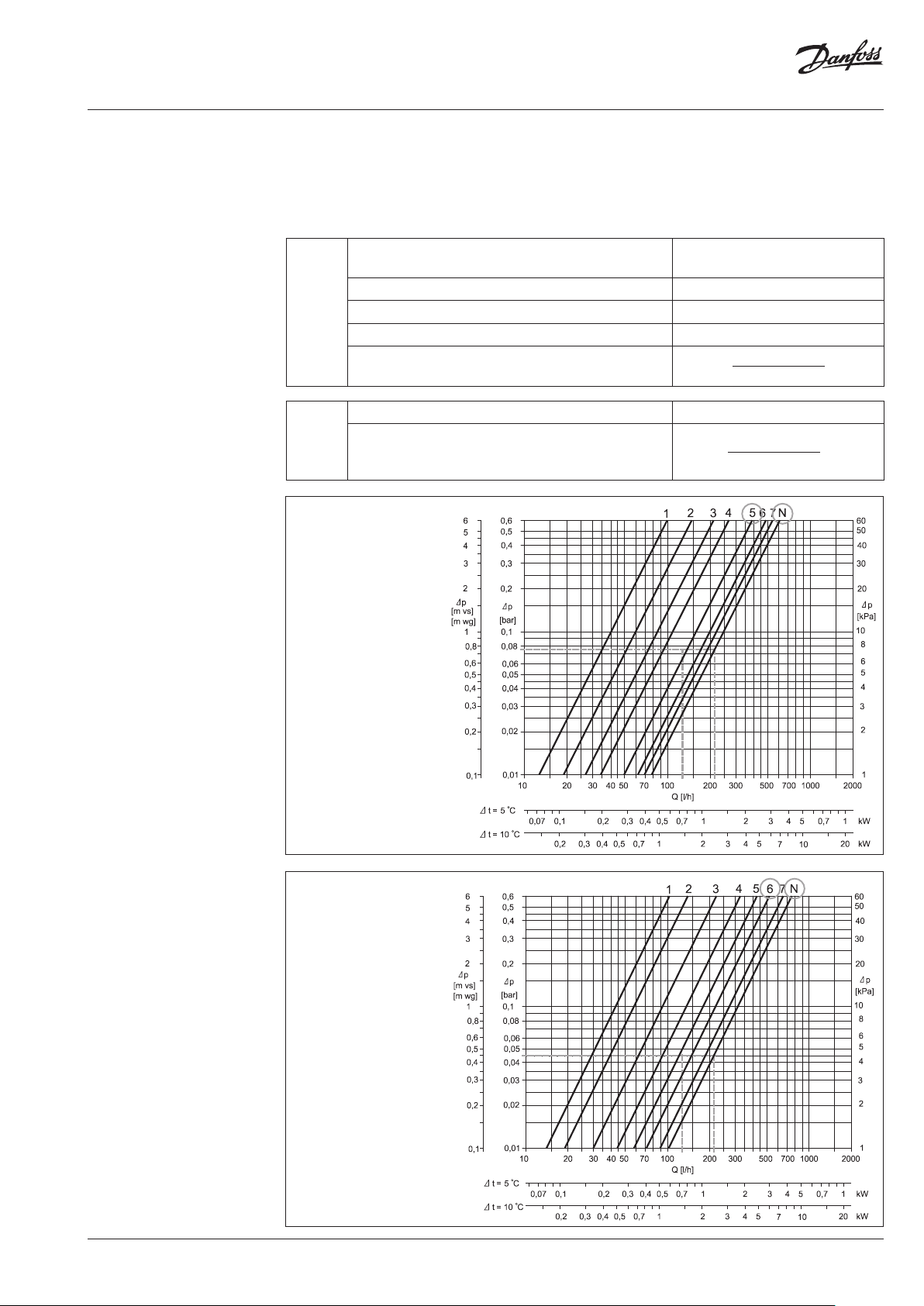

Přednastavení ventilů
sběrače
Provozní podmínky
V grafu jsou vyznačeny průtoky pro jednotlivé topné okruhy při různých přednastaveních ventilů na
sběrači.
Na základě výše uvedených výpočtů a grafu
Rozdělovač s
průtokoměrem
průtoků je každý ventil sběrače předem nastaven
pomocí červeného kroužku tak, že se kroužkem
otáčí, až je správná hodnota na kroužku vyrovnána
se značkou na ventilu.
Rozdělovač bez
průtokoměru
Uspořádání systému
Max. rozdíl tlaků 0,6 baru 0,6 baru
Max. pracovní tlak 6 baru 10 baru
Max. zkušební tlak 10 baru 16 baru
Max. teplota protékajícího média 90 °C 90 °C
4 | © Danfoss | FEC | 2019.09
AI195986472412cs-000302 / VDUDW348
Rozměry
L1
55
78
359
G1 ISO228/1
213
G1 ISO228/1
50
G1 ISO228/1
G1 ISO228/1
Typ 2+2 3+3 4+4 5+5 6+6 7+7 8+8 9+9 10+10 11+11 12+12
L1 (mm) 190 240 290 340 390 440 490 540 590 640 690
Danfoss s.r.o.
Heating Segment • danfoss.cz • +420 228 887 666 • E-mail: zakaznickyservis@danfoss.com
© Danfoss | FEC | 2019.09
AI195986472412cs-000302 / VDUDW348 | 5
