DatablaD
CF2
Draadloos zoneregelsysteem
voor verwarmen en koelen
VD.UH.J3.10
Geproduceerd door Danfoss Floor Heating Hydronics 09.2008
Datablad CF2 draadloos zoneregelsysteem voor verwarmen en koelen
Toepassingsvoorbeelden
Vloerverwarmingssysteem met cv-toestel
Vloerverwarmingssysteem met directe installatieaansluiting.
2
VD.UH.J3.10
Geproduceerd door Danfoss Floor Heating Hydronics 09.2008
Datablad CF2 draadloos zoneregelsysteem voor verwarmen en koelen
Gecombineerd vloer- en radiatorverwarmingssysteem met cv-toestel.
Gecombineerd vloer- en radiatorverwarmingssysteem
met directe installatieaansluiting.
VD.UH.J3.10
Geproduceerd door Danfoss Floor Heating Hydronics 09.2008
3
Datablad CF2 draadloos zoneregelsysteem voor verwarmen en koelen
Regelaar:
CF-MC
CF-MC
Toepassing
Functies
CF-MC is de regelaar van het CF2 draadloze
regelsysteem voor verwarmen en koelen.
Dit systeem biedt een breed scala aan functionaliteiten voor optimaal comfort en energiebesparing en een temperatuurregeling per vertrek.
Het regelsysteem kan worden toegepast voor
verwarming met vloerverwarming of radiatoren
en voor vloerkoeling. Omschakeling van verwarming naar koeling gebeurt via een commando
van bijv. een warmtepomp of een extern te plaatsen schakelaar.
Het systeem kan bestaan uit maximaal 3 regelaars met maximaal 30 uitgangen voor grotere
systemen. De regelaar kan rechtstreeks zonder
transformatoren op een 230V-voeding worden
aangesloten en voedt alle motoruitgangen met
24 V. Systemen met maximaal 3 regelaars kunnen worden bediend met slechts één draadloze
afstandsbediening CF-RC. De afstandsbediening
Tweeweg draadloze transmissie op 868,42 MHz
voor meer transmissiezekerheid en optie voor
directe verbindingstest op elke systeemcomponent, zoals kamerthermostaten, afstandsbediening enz.
Draadloze toewijzing van kamerthermostaten en
andere systeemcomponenten.
biedt toegang tot nog meer functionaliteiten,
zoals afzonderlijke instellingen voor elke uitgang
van de regelaar, het deactiveren en vergrendelen
van temperatuurinstellingen per vertrek, programmeren van nachtverlaging en vakantieperiodes, systeemstatus enz.
De tweeweg draadloze communicatie tussen de
regelaar en alle componenten van het
draadloze systeem garandeert een hoogwaardige
transmissiezekerheid. Ook biedt dit de mogelijkheid tot het testen van het draadloze signaal naar
en van de regelaar (verbindingstest) en het geven
van een snelle en directe indicatie van “signaal
OK” op de kamerthermostaten of de signaalversterker enz. De kamerthermostaten zijn verkrijgbaar in versies: standaard, verdekt (beveiligd),
display en display met infrarood vloersensor voor
de meeste applicaties en functieeisen.
Ingang (aan/uit) voor algemene stand-by. Na het
inschakelen is elke kamerthermostaat ingesteld
op 8°C.
Relais voor pompsturing met automatische
pompcommando om de 3 dagen gedurende
1 min. ter voorkoming van schade gedurende
stand-by-periodes.
5 of 10 tegen kortsluiting beveiligde uitgangen
met LED-indicatie. Alle uitgangen worden na een
periode van 14 dagen zonder warmtevraag circa
12 minuten open gestuurd om vastzitten van de
inserts of afsluiters te voorkomen.
Elke motoruitgang is apart in te stellen op vloerverwarming of radiatorverwarming.
Ingang (aan/uit) voor verwarming / koeling.
Ingang voor algehele stand-by (8°C)
4
VD.UH.J3.10
Geproduceerd door Danfoss Floor Heating Hydronics 09.2008
Relais voor ketelsturing, alleen actief bij warmtevraag.
Eenvoudige kabelbevestiging bij elke motoruitgang voor verschillende kabeltypes (vierkant
of rond).
Automatische zelfdiagnose met indicatie van diverse foutmogelijkheden, zoals een ontbrekende
draadloze verbinding of een ontbrekende/defecte motor op uitgang, enz.
Datablad CF2 draadloos zoneregelsysteem voor verwarmen en koelen
Bestelnummers
Accessoires
Gegevens
Product Type Voedingsspanning Uitgangsspanning Bestelnr.
Regelaar met 5 uitgangen CF-MC 230 VAC 24 VDC 088U0205
Regelaar met 10 uitgangen CF-MC 230 VAC 24 VDC 088U0200
Product Type Bestelnr.
TWA-A 24V NC 24V-NC motor voor Danfoss RA 2000 ventielen 088H3110
TWA-K 24V NC 24V-NC motor voor Heimeier/Honeywell M30x1.5 ventielen 088H3140
TWA-Z 24V NC 24V-NC motor voor Oventrop M30x1.5 ventielen 082F1222
Voedingsspanning 230 VAC
Aantal uitgangen en spanning 5 - 10 / 24 VDC
Transmissiefrequentie 868.42MHz
Transmissiebereik (max.) 30m (in normale gebouwen)
Transmissievermogen < 1mW
Max. uitgangsvermogen 30 VA
Max. vermogen per uitgang 4 VA
Max.belasting voor ketelrelais en pomprelais 230V en 8A / 2A (inductief)
Keurmerken CE
Norm EN60730
Richtlijnen R&TTE, LVD en EMC
Klassering IP 30
Voedingskabel 1.5m
Gewicht 700g
Bedrading
Afmetingen
Buitenantenne
VD.UH.J3.10
Ingang
Algemene stand-by
Verwarming/koeling
LNL
N
325
Geproduceerd door Danfoss Floor Heating Hydronics 09.2008
MotoruitgangenRelais
9 10876 54321
79
51
5
Datablad CF2 draadloos zoneregelsysteem voor verwarmen en koelen

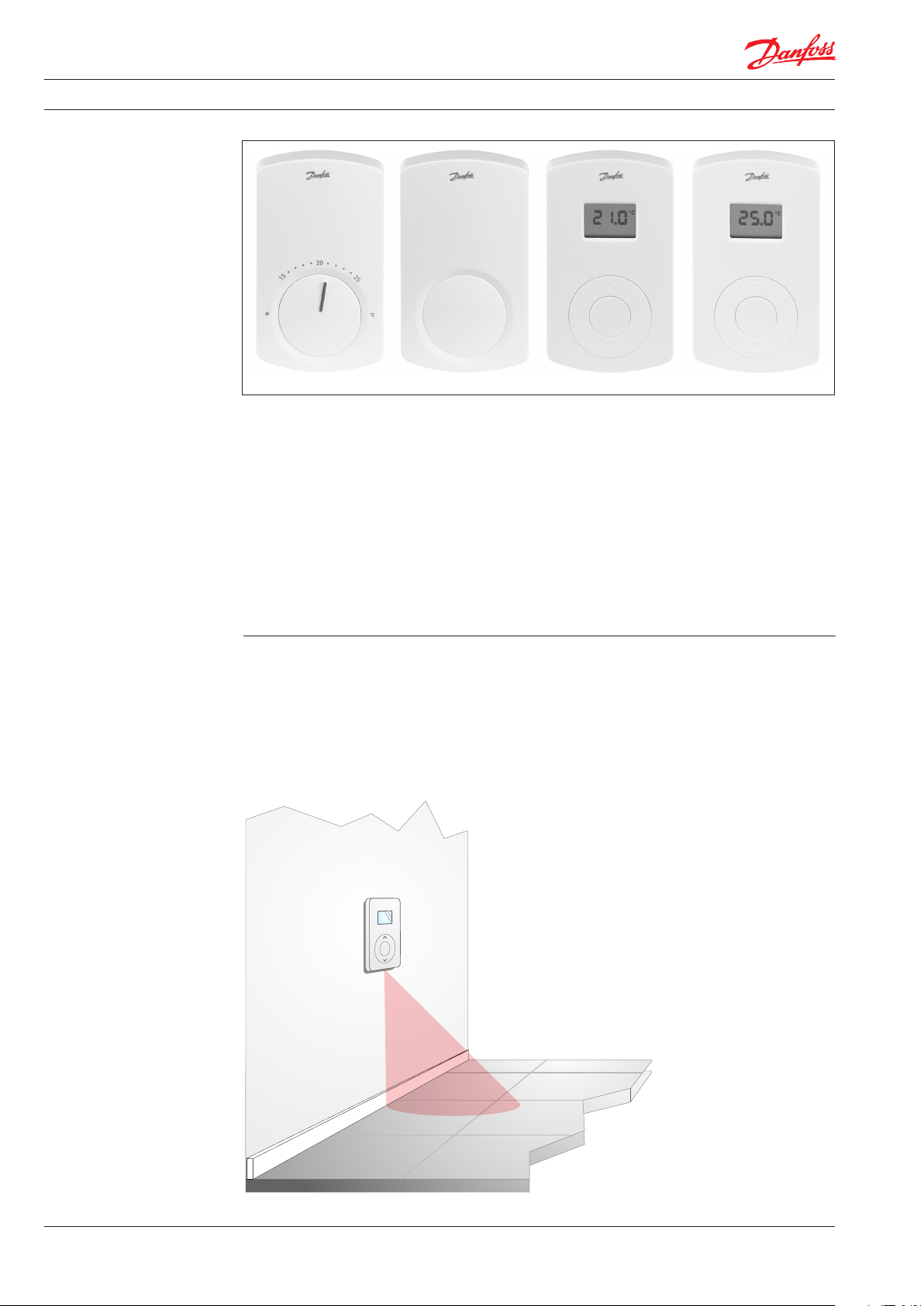

Kamerthermostaten
CF-RS, CF-RP,
CF-RD, CF-RF
CF-RS CF-RP CF-RD CF-RF
Toepassing
Functies
De kamerthermostaten voor het regelsysteem
zijn uitgevoerd in een fraai design, met verschillende functies en zijn geschikt voor een breed
scala aan toepassingen en persoonlijke behoeftes. Alle kamerthermostaten zijn uitgevoerd met
de eenvoudige maar uiterst eectieve verbindingstest functie. Deze vloeit voort uit de extra
veilige tweeweg, draadloze transmissietechnologie die in dit draadloze systeem is toegepast.
De tweeweg draadloze technologie maakt een
verbindingstest op elk type kamerthermostaat
mogelijk. Deze geeft de status van de draadloze
communicatie
Tweeweg draadloze transmissie op 868,42 MHz
voor meer transmissiezekerheid en optie voor
verbindingstest op elke kamerthermostaat.
Eenvoudige draadloze toewijzing aan regelaar
CF-MC.
CF-RF
tussen elke kamerthermostaat en de regelaar
CF-MC direct op de kamerthermostaat aan.
Zo beschikt u over een geldige en eenvoudige
indicatie van de status van het draadloze signaal
voor de kamerthermostaat voordat deze in een
vertrek op de muur gemonteerd wordt. Ook zijn
alle versies uitgevoerd met een LED die lage batterijspanning aangeeft.
De kamerthermostaten zijn verkrijgbaar in 4
versies: standaard, verdekt(beveiligd), met display
en met display met infrarood vloersensor.
Onder- en bovengrens van temperatuurinstellingen.
Werkt op 2 x AA alkaline 1,5V batterijen.
LED brandt bij lage batterijspanning.
Openbare (beveiligde) versie met verborgen
instelling van het instelpunt in kinderkamers,
scholen en gebouwen enz.
Versie met digitaal display met de werkelijke of
ingestelde kamertemperatuur, met een eenvoudig menu en pictogrammen voor de systeemstatus.
Versie met digitaal display met draadloze infrarood vloersensor met onder- en bovengrens voor
de temperatuur van het vloeroppervlak.
De vloertemperatuur wordt infrarood gemeten op een cirkelvormig oppervlakte met een
diameter van 50 cm, met het middenpunt op een
afstand van 75 cm uit de wand, en met de thermostaat op een hoogte van 150 cm gemonteerd.
6
VD.UH.J3.10
Geproduceerd door Danfoss Floor Heating Hydronics 09.2008
Datablad CF2 draadloos zoneregelsysteem voor verwarmen en koelen
Bestelnummers
Gegevens
Product Type Bestelnr.
Draadloze kamerthermostaat, standaard CF-RS 088U0210
Draadloze kamerthermostaat, verborgen instelling CF-RP 088U0211
Draadloze kamerthermostaat, display CF-RD 088U0214
Draadloze kamerthermostaat, display en infrarood vloersensor CF-RF 088U0215
Voedingsspanning 2 x 1,5V alkalinebatterijen AA
Levensduur batterijen CF-RS/P: 3 – 4 jaar. CF-RD/F: 1 - 3 jaar
Transmissiefrequentie 868.42MHz
Transmissiebereik (max.) 30m (in normale gebouwen)
Transmissievermogen < 1mW
Temperatuurinstelbereik 5 - 35°C
Keurmerken CE
Norm EN60730
Richtlijnen R&TTE en EMC

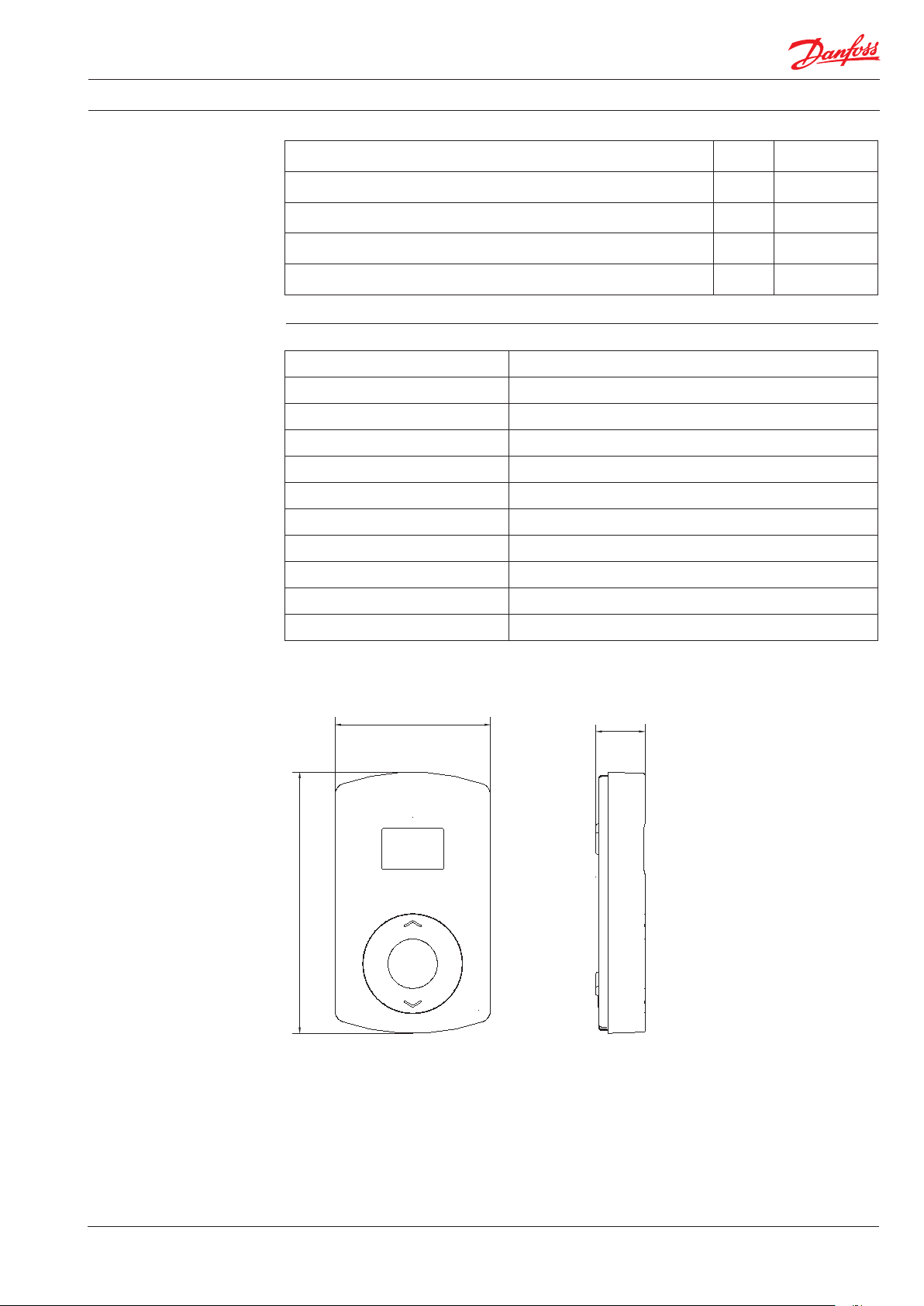

Afmetingen
Klassering IP 21
Gewicht 120g
66
111
21.0
VD.UH.J3.10
Geproduceerd door Danfoss Floor Heating Hydronics 09.2008
7
Datablad CF2 draadloos zoneregelsysteem voor verwarmen en koelen
Afstandsbediening:
CF-RC
CF-RC
Toepassing
Functies
De optionele draadloze afstandsbediening, CFRC, biedt een breed scala aan functionaliteiten
en toepassingen. Deze omvatten o.a.: afzonderlijke instellingen voor elke regelaaruitgang
voor vloerverwarming of radiatorverwarming,
nachtverlagingsprogramma voor zoneregeling,
periodiek programma voor het verlagen van de
temperatuur tijdens vakantie, vergrendelen en
negeren van temperatuurinstellingen op plaatselijke kamerthermostaten, systeemtoezicht voor
foutidenticatie en status van alarmmeldingen.
Een systeem met draadloze bediening via een
afstandsbediening kan uit maximaal 3 regelaars,
(CF-MC), ofwel 30 uitgangen in één systeem
bestaan.
Montage aan de muur (in voedingsstation) met
230V voeding. Werkt na het uitnemen tijdelijk op
2 x 1,5V alkaline AA-batterijen.
Indicatie lage batterijspanning via pictogram op
display.
Tweeweg draadloze transmissie op 868,42 MHz
voor meer transmissiezekerheid en optie voor
verbindingstest.
Eenvoudige draadloze toewijzing aan regelaar
CF-MC.
Zo werkt het systeem ook bij grotere vloerverwarmingssystemen of gecombineerde systemen
met bijv. radiatoren.
Alle opties en functies van de afstandsbediening
zijn beschikbaar op het grote display en de centraal geplaatste drukknoppen. De menustructuur
wijst zichzelf met duidelijke instructies, waardoor
het bedienen van het systeem met de afstandsbediening zeer eenvoudig is. Het display is ook
uitgevoerd met een achtergrondverlichting die bij
het indrukken van een knop oplicht.
Er kan gekozen worden voor verschillende talen
waaronder Nederlands, Engels en Duits.
Optioneel centraal instellen, vergrendelen en
negeren van temperatuurinstellingen van lokale
kamerthermostaten. Foutidenticatie en vastleggen van alarmmeldingen.
Periodiek programma met kalenderfunctie voor
het verlagen van de kamertemperatuur tijdens
vakanties.
Klokprogramma’s voor het verlagen van de
kamertemperatuur in zone’s met 6 verschillende
tijdschema’s.
Afstandsbediening van maximaal 3 regelaars CFMC en bijbehorende kamerthermostaten.
Afzonderlijk instellen van elke motoruitgang
voor het regelen van vloerverwarming of radiatoren.
8
VD.UH.J3.10
Geproduceerd door Danfoss Floor Heating Hydronics 09.2008
Datablad CF2 draadloos zoneregelsysteem voor verwarmen en koelen
Bestelnummers
Gegevens
Product Type Bestelnr.
Draadloze afstandsbediening CF-RC 088U0220
Voedingsspanning 230 VAC en 2 x 1,5V alkaline AA-batterijen
Transmissiefrequentie 868,42 MHz
Transmissiebereik (max.) 30m (in normale gebouwen)
Transmissievermogen < 1mW
Keurmerken CE
Norm EN60730
Richtlijnen R&TTE, LVD en EMC
Klassering IP 21
Voedingskabel 1,8 m
Gewicht 200 g

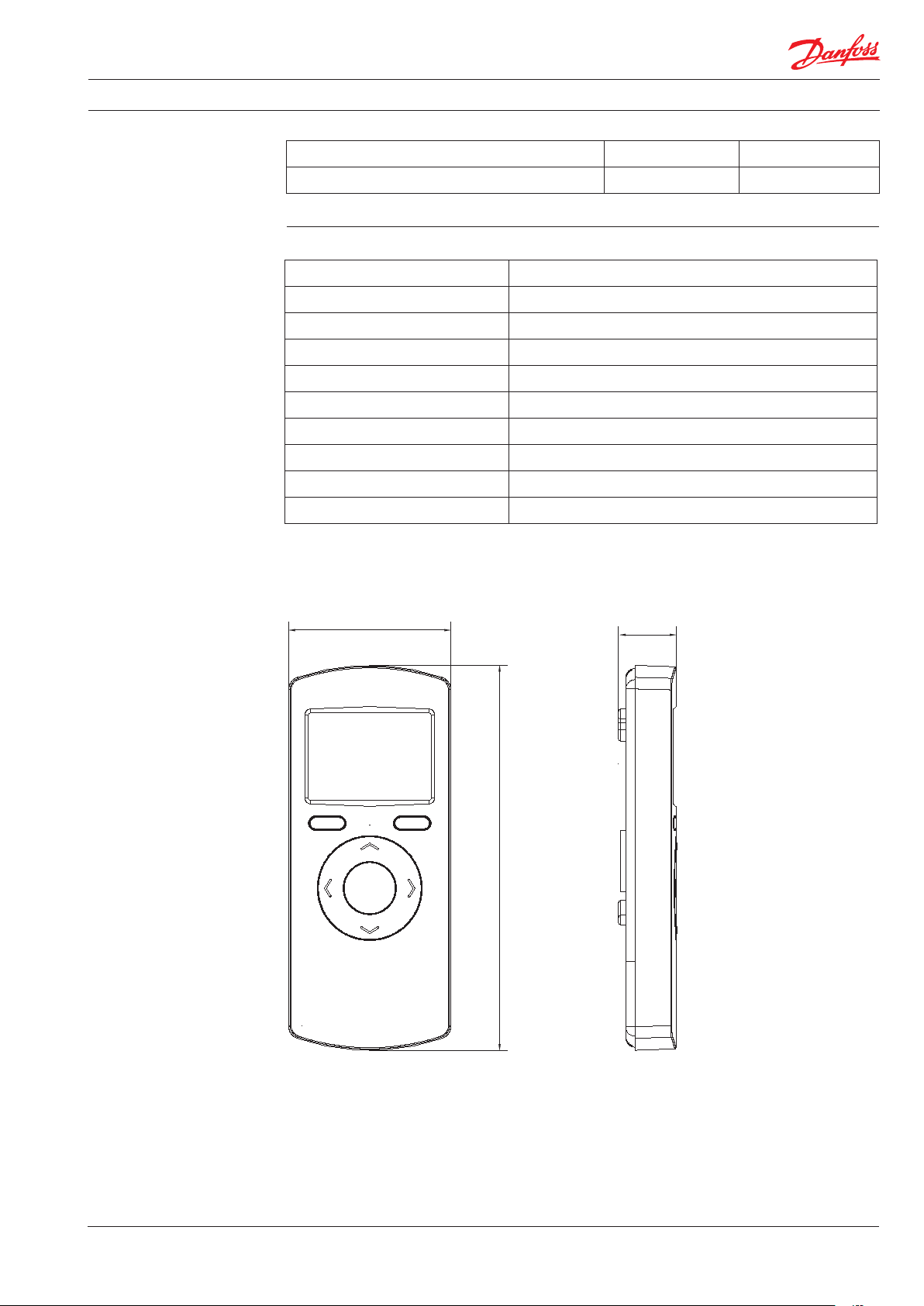

Afmetingen
66
23.5
157
VD.UH.J3.10
Geproduceerd door Danfoss Floor Heating Hydronics 09.2008
9
Datablad CF2 draadloos zoneregelsysteem voor verwarmen en koelen

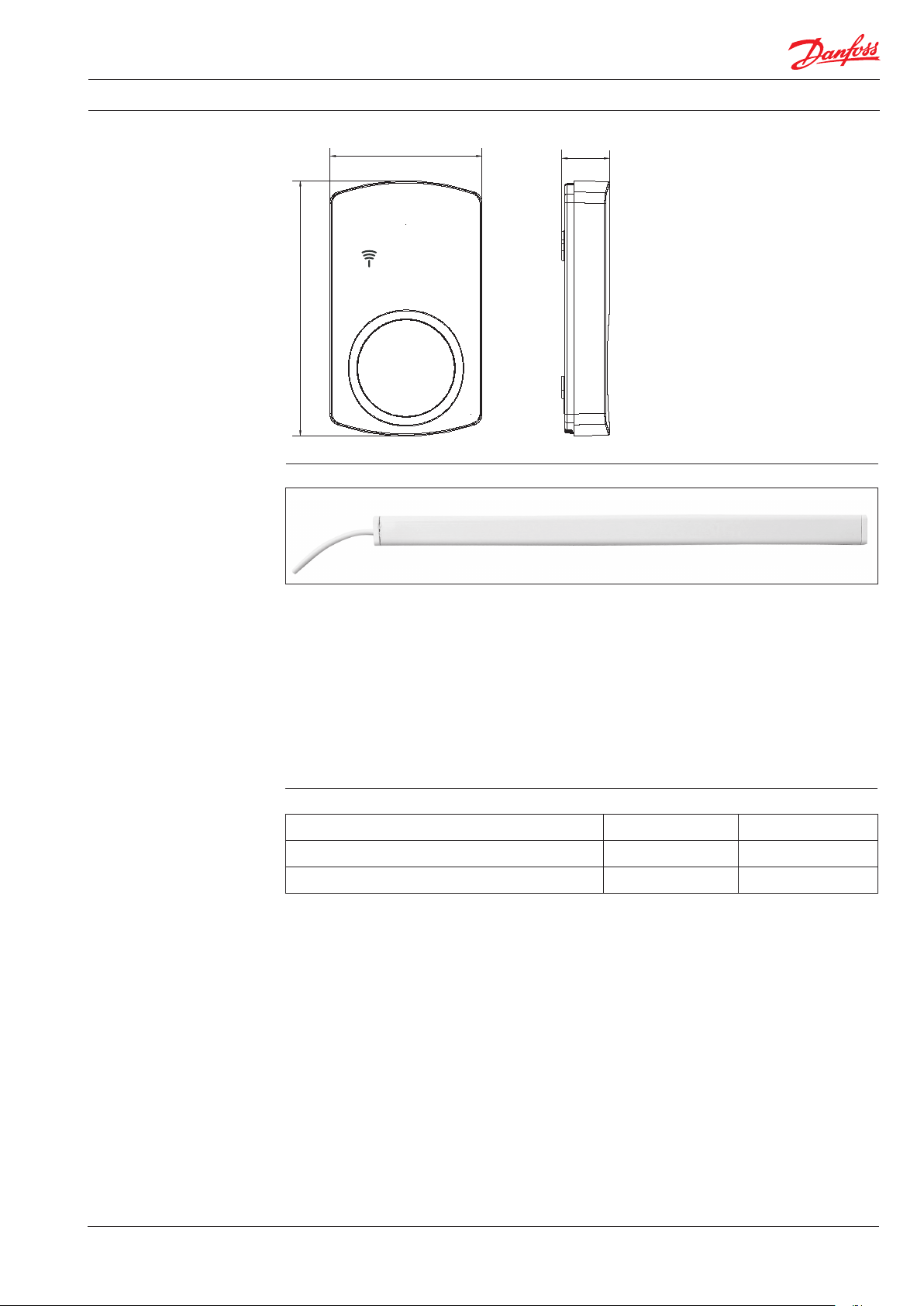

Signaalversterker:
Tot a 30m
Tot a 30m Tot a 30m
Tot a 30m
CF-RU
Toepassing
CF-RU
De signaalversterker CF-RU verhoogt het
transmissiebereik tussen de regelaar, kamerthermostaten en de via tweewegcommunicatie
op het systeem aangesloten componenten. De
signaalversterker is met name bruikbaar wanneer afstand of fysieke objecten de draadloze
verbinding kunnen verstoren. Wanneer uit de
verbindingstest blijkt dat een draadloze verbinding naar de regelaar is weggevallen, installeert
u alleen de signaalversterker en reactiveert u de
verbindingstest.
De signaalversterker versterkt de signalen tussen
kamerthermostaten en afstandsbediening
(optioneel) naar de regelaar.
CF-RC
De regelaar ondersteunt maximaal 3 signaalversterkers die tussen de kamerthermostaat in kwestie en de regelaar in serie geschakeld zijn. Het is
mogelijk om meerdere parallelle series signaalversterkers aan de regelaar te koppelen.
Aangezien de CF-RU continue functioneert,
wordt deze voorzien van een constante voedingsspanning. De CF-RU is daartoe voorzien van een
grondplaat met 230V / 4,5V stekkertransformator.
Functies
Bestelnummers
Gegevens
Tweeweg draadloze transmissie op 868,42 MHz
voor meer transmissiezekerheid en verbindingstest.
Eenvoudige draadloze toewijzing aan regelaar
CF-MC.
Maximaal 3 signaalversterkers kunnen tussen de
kamerthermostaat in kwestie en de regelaar in
serie geschakeld zijn.
Het is mogelijk om meerdere parallelle series
signaalversterkers in één systeem te gebruiken.
Voeding door 230V/4,5V stekkertransformator
Product Type Bestelnr.
Signaalversterker CF-RU 088U0230
Voedingsspanning 230 VAC
Transmissiefrequentie 868.42MHz
Transmissiebereik (max.) 30m (in normale gebouwen)
Transmissievermogen < 1mW
Keurmerken CE
Norm EN60730
Richtlijnen R&TTE, LVD en EMC
Klassering IP 21
10
Voedingskabel 3,0 m
Gewicht 100 g
VD.UH.J3.10
Geproduceerd door Danfoss Floor Heating Hydronics 09.2008
Datablad CF2 draadloos zoneregelsysteem voor verwarmen en koelen
Afmetingen
Externe
antenne:
CF-EA
111
CF-EA
66
21.0
Toepassing
Bestelnummers
Voor optimale ontvangst- en zendeigenschappen
van de CF-MC hoofdregelaar wordt het gebruik
van de externe antenne standaard aanbevolen.
De antenne is noodzakelijk als de hoofdregelaar
CF-MC op een voor de draadloze signalen moeilijk bereikbare plaats, bijvoorbeeld samen met de
vloerverwarmingsverdele/ verzamelaar in een
metalen omkasting, wordt gemonteerd.
Product Type Bestelnr.
Externe antenne met 2m kabel CF-EA 088U0250
Verlengkabel t.b.v. externe antenne 5m CF-MC 088U0255
De antenne wordt met een kabel rechtstreeks
op de regelaar aangesloten en zodanig aan de
buitenkant van de metalen kast of het andere
obstakel geplaatst dat deze de signalen van de
andere systeemcomponenten naar behoren kan
ontvangen.
Er is tevens een verlengkabel leverbaar zodat de
antenne op ruime afstand (tot max. 7 meter) van
de hoofdregelaar kan worden gemonteerd.
VD.UH.J3.10
Geproduceerd door Danfoss Floor Heating Hydronics 09.2008
11
Datablad CF2 draadloos zoneregelsysteem voor verwarmen en koelen
12
VD.UH.J3.10
60036 000 02
Geproduceerd door Danfoss Floor Heating Hydronics 09.2008
Loading...
