CF2 belaidė grindų šildymo reguliavimo sistema
• Šilumos siurbliai
• Vėsinimas
• Radiatoriai
HEATING SOLUTIONS Taikymas
Taikymas CF2 belaidė grindinio šildymo reguliavimo sistema
Įvadas
Valdiklio įranga
CF2 belaidė grindinio šildymo sistema turi
unikalias funkcijas ir yra aukštesnės kokybės
pasirinkimas įvairių šildymo įrenginių reguliavimui.
CF2 sistema susideda iš pagrindinio valdiklio,
turinčio 5 ir 10 išėjimų, keturių kambario termostatų tipų, kartotuvo ir nuotolinių reguliatorių.
Visos sudėtinės dalys sukurtos pasitelkus pažangias
technologijas, kurios gaminiui suteikia unikalias
funkcines charakteristikas.
Pagrindinis valdiklis CF-MC (088U0200 - 0205)
10/5 nuo trumpo jungimo apsaugoti išėjimai.•
DVIPUSIS belaidis perdavimas 868.42 Mhz dažniu.•
Relės tiek siurblio, tiek katilo valdymui.•
Jungtis (Įjungimas/Išjungimas) šildymui/vėsinimui.•
Jungtis (Įjungimas/Išjungimas) bendram ekonomijos režimui (nustatyta temperatūra 80• ° C ).
Reguliuojama Įjungimo/Išjungimo arba pulso pločio moduliacijos (PWM) principu. •
Automatinė savidiagnostikos ypatybė - lengvam gedimų nustatymui (E03 . . .).•
Siurblio ir ventilio judėjimas (3 ir 14 dienų kuomet šiluma nereikalinga).•
Išorinė antena ir 5 m kabelis.•
Valdantysis – Pavaldinys (3).•
Be to, CF2 sistemą labai lengva sumontuoti,
aptarnauti ir ja naudotis. Su CF2 sistema galite
nustatyti patalpos temperatūrą kiekvienam
kambariui atskirai, tuo būdu optimaliai sureguliuojant visą grindinio šildymo sistemą, kas
leidžia taupyti energiją, tuo pat metu pasiekiant
aukštą komforto lygį. Šiame pritaikymo aprašyme
pademonstruosime įvairias CF2 sistemos
panaudojimo galimybes.
CF-RS standartinis
kambario termostatas
(08 8U0210)
Nustatymo diapazonas
5-35° C.
Nustatomas sukant rankenėlę.
CF-RD kambario
termostatas su ekranu
(0 88U 0212)
Rodo arba esamą temperatūrą arba nustatymo
temperatūrą.
Nustatymo diapazonas
5-35° C).
Nustatoma sukiojant ir
nuspaudžiant mygtukus.
CF-RP viešai naudojamo
kambario termostatas
(0 8 8 U0 211)
Apsauga nuo sugadinimo,
negalima tiesiogiai prieiti prie
temperatūros nustatymų.
CF-RF kambario
termostatas su ekranu su
nfraraudonųjų spindulių
jutikliu
(0 88U 0213)
Infraraudonųjų spindulių
jutiklis matuoja grindų
paviršiaus temperatūrą.
VA SP L121
Taikymas CF2 belaidė grindinio šildymo reguliavimo sistema
CF-MC CF-RUCF-RUCF-RU CF-RS
CF-RP
CF-RD
CF-RF
Up to 30 mUp to 30 mUp to 30 mUp to 30 m
Valdiklio įranga, priedai
CF-RC nuotolinis valdiklis
(088U0220)
Bevielis sujungimas su visais CF2 komponentais (iki 3 pagrindinių valdiklių).•
Temperatūros pažeminimo ir atostogų programa.•
Patikimas dvipusis ryšys 868,42 MHz dažniu.•
Vartotojui draugiška meniu struktūra.•
Galimybė suteikti pavadinimus ir svarbiausius nustatymus visų kambarių termostatams.•
Individualus kiekvieno išėjimo nustatymas pagrindiniame valdiklyje arba grindų šildymo arba •
radiatorinei šildymo sistemai (PWM).
Didelis ekranas su pašvietimu.•
2x1,5 V AA baterija ir maitinimas iš 230 V elektros tinklo. •
CF-RU kartotuvas
(088U0230)
Išplečia belaidžio perdavimo nuotolį tarp pagrindinio valdiklio ir kambario termostatų, kitų pagrindinių •
valdiklių arba iki distancinio valdiklio.
Maitinimas -220 V.•
Galima sumontuoti iki 3 kartotuvų grandinę tarp kambario termostatų ir pagrindinio valdiklio. •
Galima montuoti daugiau paralelinių kartotuvų grandinių einančių nuo pagrindinio valdiklio.•
CF-EA išorinė antena
(088U0250)
Jeigu pagrindinis valdiklis įmontuojamas metalinėje dėžutėje arba spintelėje, tam •
kad užtikrintumėte didesnį perdavimo patikimumą, naudokite išorinę anteną,
kurią tvirtinkite už metalinės dėžutės arba spintelės ribų.
Išorinė antena prie pagrindinio valdiklio prijungiama kabeliu.•
VA SP L121
Taikymas CF2 belaidė grindinio šildymo reguliavimo sistema

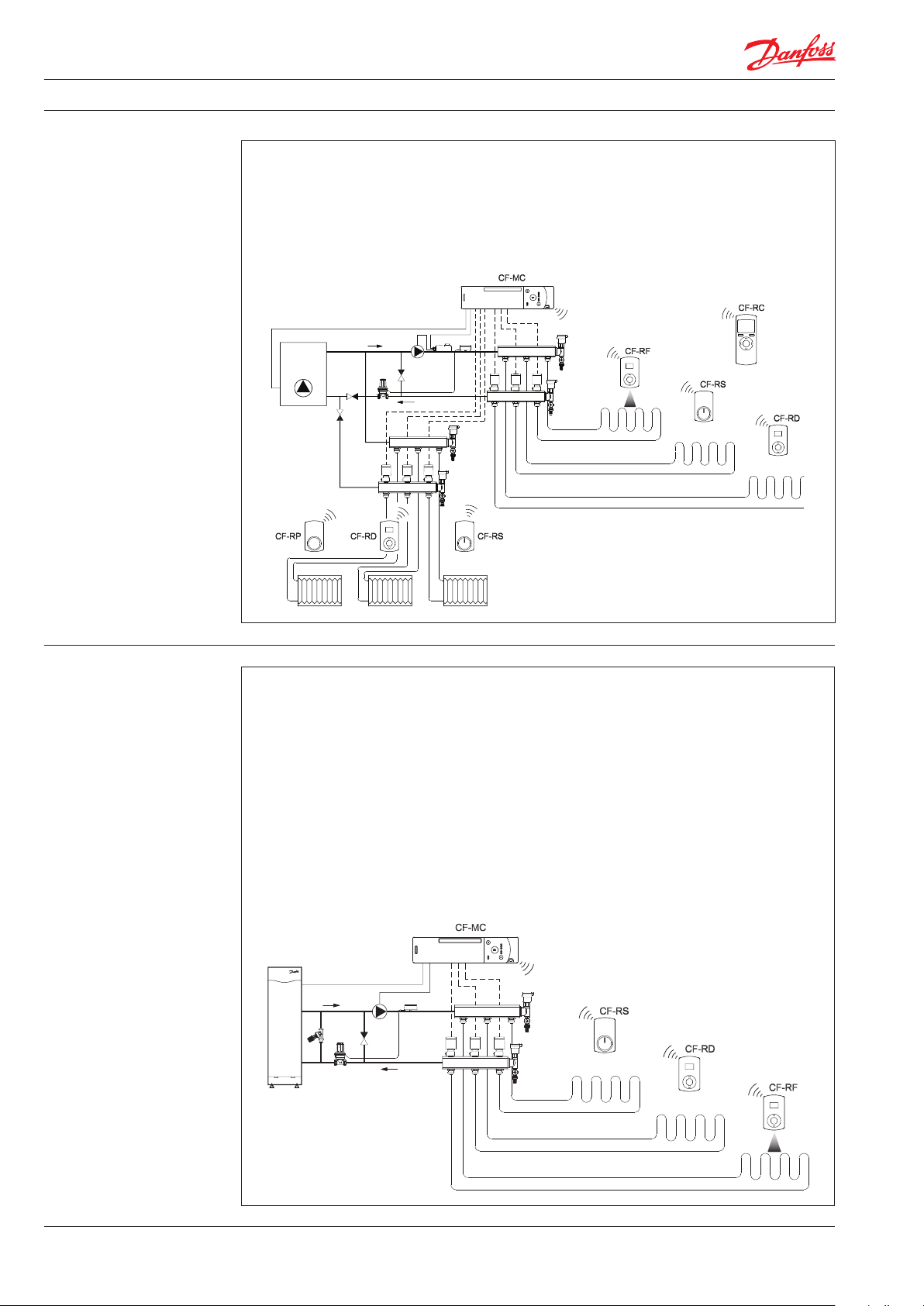

Mišri grindinio ir
radiatorių šildymo
sistema
CF2 sistema gali valdyti arba grindinio šildymo
įrenginius arba radiatorius. Pasitelkę pagrindinio valdikio grindų šildymo konfigūraciją,
galite pasirinkti tarp įjungimo/išjungimo arba
PWM (pulso pločio moduliacijos) reguliavimo.
Jeigu pasirenkate radiatorių sistemą, automatiškai nustatomas PWM reguliavimo režimas.
Atskiruose kambariuose galima netgi parinkti
mišrią sistemą - tiek su grindiniu, tiek su
radiatorių šildymu, kiekvienam kambariui
individualiai nustatant grindų arba radiatorių
šildymo tipą.
Šilumos siurblys ir
paprasta grindinio
šildymo/vėsinimo
sistema
Šiuo metu daugėja, o ir ateityje sparčiai daugės
šildymo sistemų, kuriose naudojamas šilumos
siurblys ir grindų šildymo/vėsinimo sistema. Tai
ideali sistema individualiems namams, kuriuose
gyvena viena šeima, o taip pat ir tiems žmonėms,
kurie puikiai supranta tokius aplinkos apsaugos
iššūkius kaip globalinis atšilimas, energijos
taupymas ir galiausiai, tačiau ne tik tai - puikus
komfortas ir klimatas namų gyvenamosiose
patalpose.
DHP-C šilumos siurblyje sumontuotas pasyvus
vėsinimo modulis. Tam, kad jį būtų galima
aktyvuoti, reikia prijungti išplėtimo kortą.
Prijungus dviejų polių kabelį nuo išplėtimo
kortoje esančių relių 253 ir 254 prie CF2
vėsinimo / šildymo jungties, mes perjungiame
šilumos siurblį iš šildymo į vėsinimo režimą.
Tam, kad būtų užtikrinta minimali cirkuliacija
(kompresoriaus apsaugai) prie tiekimo linijos
prijungiamas AVDO vožtuvas.
Dažniausiai nustatoma 19° C tiekimo temperatūra.
Tai daroma dėl dviejų priežasčių:
kad būtų išvengta pernelyg šaltų grindų •
sukeliamo diskomforto;
kad kambariuose, kuriuose yra didelė antykinė •
drėgmė, nesusidarytų kondensatas.
VA SP L121
Taikymas CF2 belaidė grindinio šildymo reguliavimo sistema

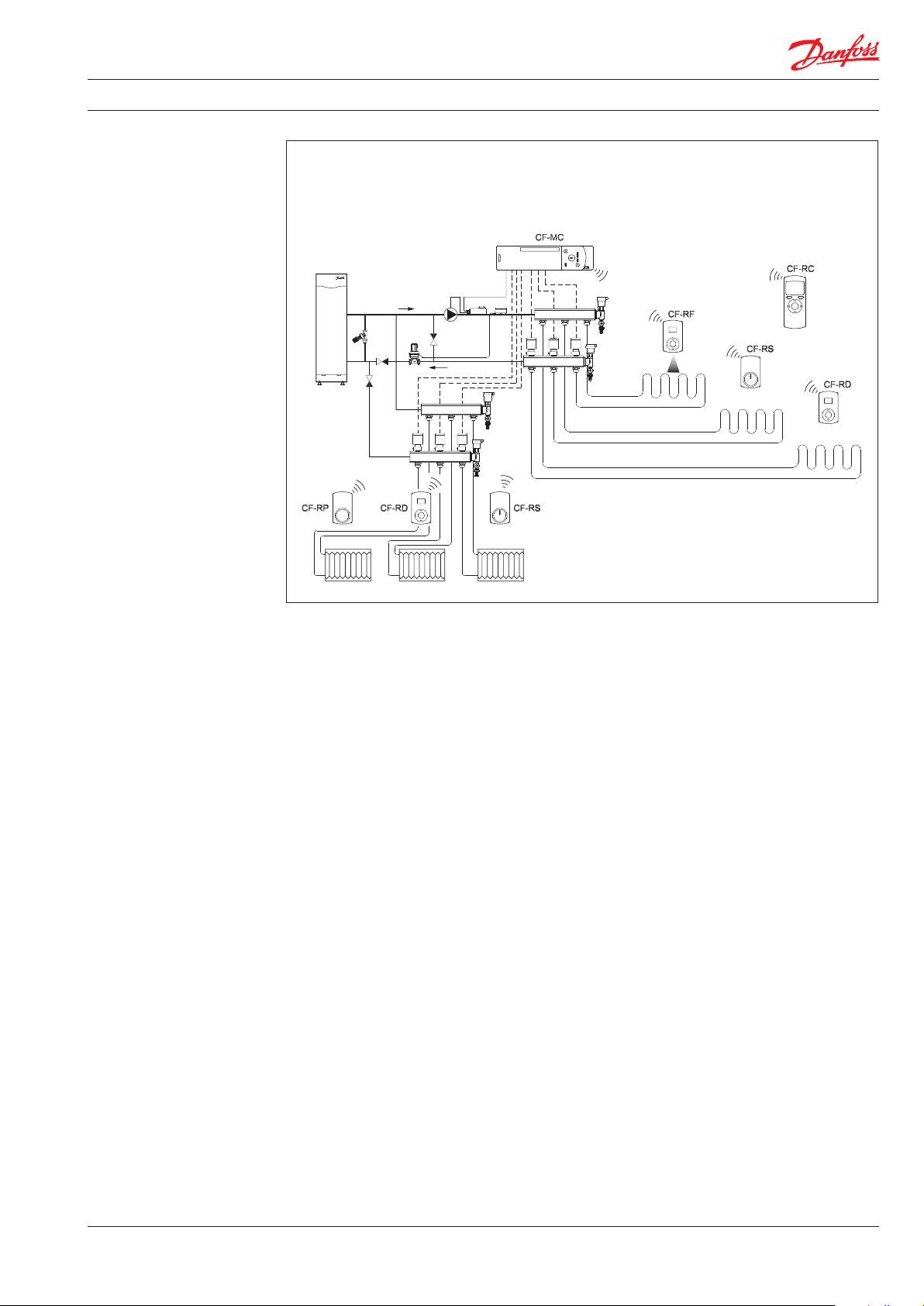

Šilumos siurblys ir mišri
grindų/radiatorių
šildymo sistema
Dėl COP anksčiau toks šildymo būdas buvo
ribotas. COP aukštesnis tada, kai įvado
temperatūra žema (radiatoriaus efektyvumas
taip pat žemas).
Šiuo metu, mažo energijos suvartojimo
pastatuose, sistemos, kurių tiekimo temperatūra žemesnė, pilnai patenkina šilumos poreikį.
VA SP L121
Taikymas CF2 belaidė grindinio šildymo reguliavimo sistema

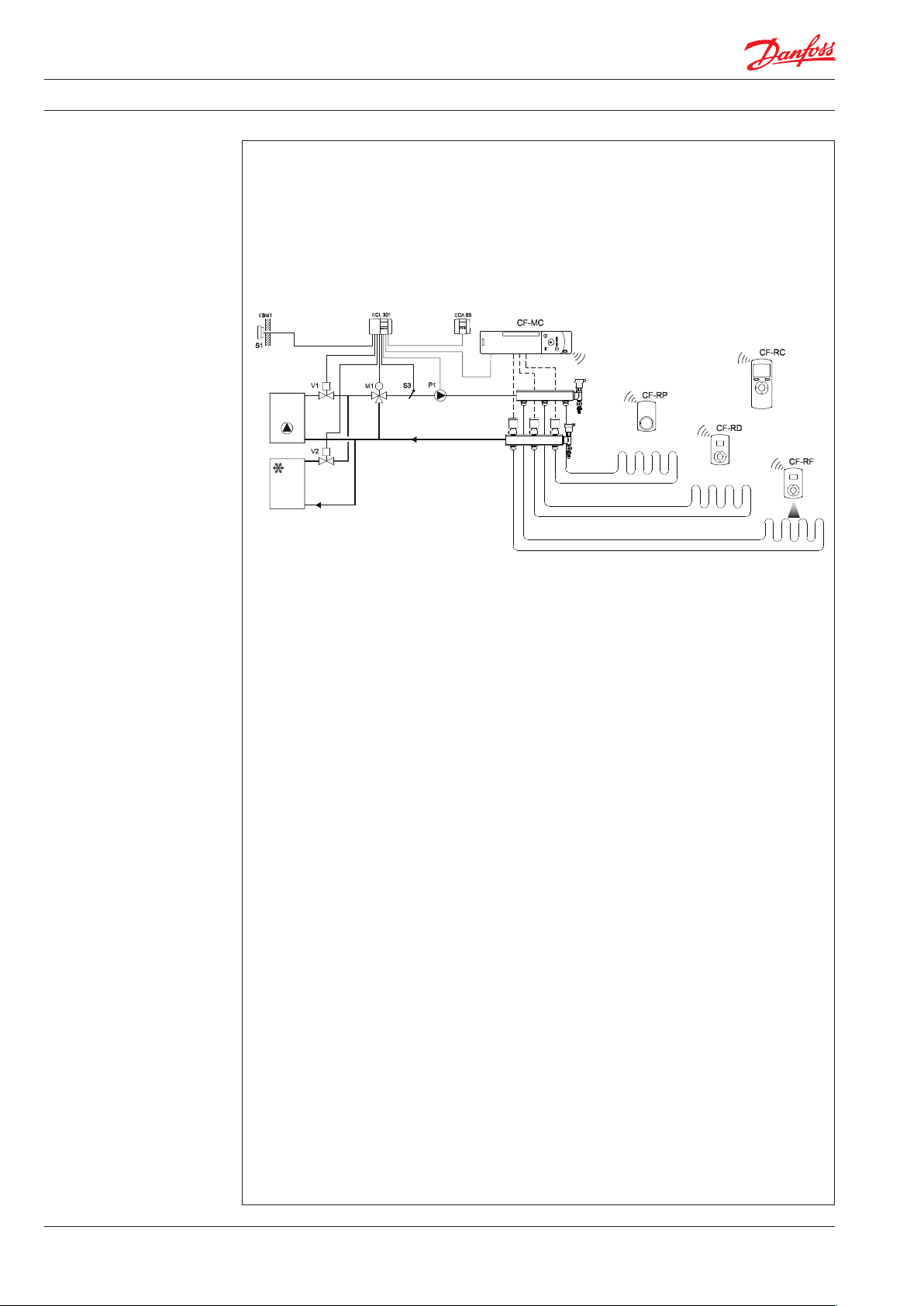

Šildymo/vėsinimo
taikymo pavyzdžiai su
katilu ir šalčio stotimi
Tradicinis taikymas – tiesiogiai perimtas iš
komercinių pastatų – tai katilo/šalčio stoties
kombinacija.
Toks panaudojimas dažniausiai pasitaiko
viešuose pastatuose, tačiau taip pat gali būti
naudojamas grindų šildymo/vėsinimo
instaliacijų atvejais nedideliuose vienos šeimos
individualiuose namuose.
Šilumos (V1) arba vėsinimo (V2) tiekimui į
maišymo kontūrą (M1, S3, ir P1). M1 taip pat
galėtų būti 2 eigų ventilis įrengtas pirminės
pusės grąžinimo (vamzdyne).
Maišymo kontūre reikiamą srauto temperatūrą
šildymo arba vėsinimo režime kontroliuoja
ECL301 per srauto jutiklį S3 ir maišymo ventilį
M1. Srauto temperatūrą gali įtakoti išorės
temperatūra (S1) ir/arba kambario temperatūra
(tai galima daryti pasitelkus nuotolinio valdymo
panelę ECA63 su kambario ir drėgmės jutikliu).
Apjungus ECL 301 (L32) ir CF2- sistemą, dėl
automatiškai keičiamo šildymo galingumo
atsižvelgiant į lauko oro sąlygas ir dėl individualaus temperatūros reguliavimo kiekviename
kambaryje, ne tik suteikiama dar didesnio
komforto galimybė. Tokia sistema taip pat
taupo energiją, dėl ko ženkliai sumažėja
šildymo/šaldymo išlaidos. Galiausiai, ECL 301 ir
CF2 sistemų apjungimas suteikia papildomų
taikymo galimybių:
Maišymo kontūro siurblys (P1):• ECL 301 (L32)
gali įjungti maišymo kontūro siurblį (P1)
pagal grindų šildymo sistemos srauto poreikį.
Kad tai įvyktų, CF-MC siurblio išėjimus reikia
tiesiog prijungti prie ECL 301 16 ir 21 įėjimo.
Šildymas arba vėsinimas per ECL301 R2 relę:•
atjungus fazės laidą (L) nuo 12 jungties ir
prijungus CF-MC prie 11 ir 12 valdiklio
įvesties, ECL 301 relė R2 taip pat gali įjungti
CF2 sistemos šildymą arba vėsinimą.
Junginėjimas tarp šildymo ir šaldymo režimo
gali būti atliekamas pagal lauko temperatūrą.
Kartu su nuotolinio valdymo panele ECA63,
Žemiau aprašomos CF2 sistemos ir ECL301 oro
kompensatoriaus su L32 korta sąveikavimo
galimybės šildymui ar vėsinimui.
Ventiliai V1 ir V2 yra skirti įjungimo/išjungimo
pavaroms (TWA, ABV arba AMZ 112 su jungikliu,
įjungiančiu katilą arba šilumos siurblį ir t.t.
taip pat galimas valdymas ir pagal rasos
tašką, remiantis kambario, kur yra instaliuotas
ECA63, temperatūra ir drėgmės lygiu.
Budėjimo režimas per ECL 301 R3 relę:•
Trečioji relė (R3) seka ECL 301 1-ojo kontūro
laiko programą. Tai reiškia, kad kontaktas tarp
13 ir 14 sujungiamas, kuomet ateina budėjimo
režimo periodas, ir atjungiamas „komforto“
periodu. Atjungus fazės laidą (L1) nuo 14
gnybto ir prijungus 13 ir 14 prie FC-MC
Budėjimo režimo įvesties, ši ECL301 relė (R3)
gali valdyti visos sistemos „budėjimo režimo
laikotarpius“. Per ECL 301/ECA63 užprogramuotas temperatūros pažeminimo (setback)
arba komforto laikotarpis atitinkamai
automatiškai nustato CF2 sistemą (nustatytoji
budėjimo režimo temperatūra 0= 80° C). Tuo
būdu, CF2 sistema netieks jokios šilumos,
kuomet jos nereikia pagal budėjimo režimą,
užprogramuotą pasitelkus ECL. Pasinaudojus papildomu ECA80 moduliu, ECL301 ir CF2
deriniui galima papildomai suteikti dar
daugiau funkcijų, kadangi šis modulis turi 4 ir
5 reles. Relė 4 gali būti valdoma ECL 301
antrosios laiko programos arba ji gali sekti 2
rele. Taigi, ji gali būti panaudota šalčio stoties
aktyvavimui arba tiesiog nurodyti “vėsinimo“ režimą. Relė 5 gali būti įjungiama pagal
išorės temperatūrą (S1) ir tuo būdu būti
naudojama šilumos siurblio valdymui ir t.t.
Galiausiai, ją gali valdyti ECA63 nuotolinio
valdymo panelė ir pagal drėgmės lygį įjungti
ir išjungti džiovintuvą.
VA SP L121
2
V
V
R
Taikymas CF2 belaidė grindinio šildymo reguliavimo sistema

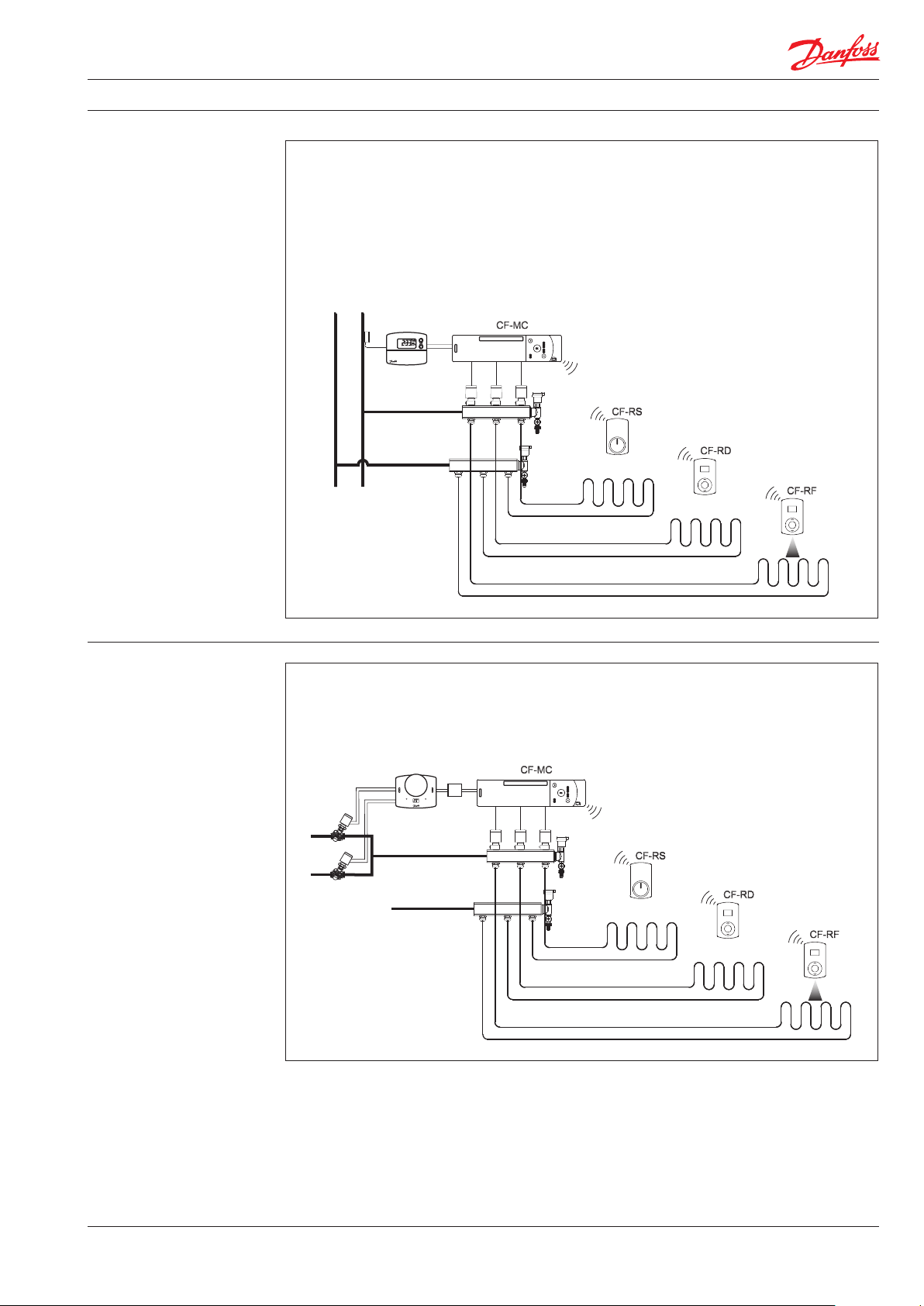

2 vamzdžių pasikeitimo
sistemos su TP5000A
Pasikeitimo nuo vėsaus iki karšto vamzdyje •
>30 0° C (galimas reguliavimas).
Pasikeitimo nuo karšo iki vėsaus vamzdyje •
temperatūra <300° C.
Atkreipkite dėmesį:
TP5000A yra suprojektuotas kaip programuojamas kambario termostatas su nutolusiais
davikliais; jo maksimali nuskaitoma temperatūra yra tik 400° C.
Kontrolė ir galingumas išliks teisingame lygyje
(net jeigu vandens temperatūra yra daugiau
nei 400° C) kol temperatūra nukris žemiau
nustatyto taško, pavyzdžiui 300° C, o tuomet
relė įjungs CF2 vėsinimo režimą.
3 ar 4 vamzdžių šildymo/
vėsinimo sistemos su
RET230 HC-1
RET naudojamas kaip pagrindinis kambario •
termostatas.
Reguliuojama neutrali zona 2K / 4K.•
Tarp šalčio stoties (CU) ir RET termostato •
reikalinga „laisvų potencialų“ relė.
VA SP L121
