Te h n i l i n e An d m e l e h T
CF2
Juhtmevaba põrandakütte
reguleerimissüsteem
VD.UH.J2.26
Danfoss Floor Heating Hydronics · 01.2008
Andmeleht CF2 juhtmevaba põrandakütte reguleerimissüsteem
Paigaldusskeemid
Ainult põrandaküttesüsteemid
CF-MC
CF-RS
CF-RD
CF-MC
CF-RF
CF-RC
CF-RP
CF-RD
CF-RF
2
VD.UH.J2.26
Danfoss Floor Heating Hydronics · 01.2008
Andmeleht CF2 juhtmevaba põrandakütte reguleerimissüsteem
Põranda- ja radiaatorküttesüsteemid üheskoos
CF-MC
CF-RF
CF-RS
CF-RS
CF-RD
CF-MC
CF-RC
CF-RF
CF-RS
CF-RD
CF-RP
CF-RD
VD.UH.J2.26
Danfoss Floor Heating Hydronics · 01.2008
3
Andmeleht CF2 juhtmevaba põrandakütte reguleerimissüsteem
Juhtregulaator: CF-MC
CF-MC
Kasutusvaldkond
Töötamine
CF-MC on selle uuendusliku Danfossi juhtmevaba põrandakütte reguleerimissüsteemi juhtregulaator. Tänu mitmekülgsetele funktsioonidele
võimaldab see süsteem säästa energiat ja tõsta
kasutusmugavust, reguleerides iga ruumi temperatuuri eraldi. Juhtregulaator sisaldab järgmiseid
uusi funktsioone: 2-suunaline juhtmevaba andmeedastus, kuni 10 lühisekaitsega väljundit 24
V NC (normaalselt suletud) või NO (normaalselt
avatud) täituritele, releed nii pumba kui boileri
juhtimiseks, enesediagnostikaprogramm, üldine
ooterežiim, kütte-/ jahutusfunktsioon, süsteemi
reguleerimine sisse-/ väljalülitades või pulsilaiusmodulatsiooni printsiibil (PWM) jne.
Uus süsteem võib koosneda kuni kolmest juhtregulaatorist, mis annab võimaluse suuremateks
kuni 30 väljundiga süsteemideks. Juhtregulaator
ühendatakse otse 230 V toitevõrguga ilma edasise muundamise vajaduseta - sellega tagatakse
kõikide täiturite väljunditele 24 V. Kuni 3 juhtre-
2-suunaline juhtmevaba andmeedastus sagedusel 868,42 MHz, suurema edastuskindluse ja
vahetu Link-testi võimalusega iga süsteemikomponendi (ruumitermostaadid, kaugjuhtimisregulaator jne) jaoks.
Ruumitermostaatide ja teiste süsteemikomponentide juhtmevaba seadistamine.
5 või 10 lühisekaitsega väljundit LED-lampidega.
gulaatoriga süsteeme on võimalik juhtida ainult
ühe kaugjuhtimisregulaatori CF-RC abil. Kaugjuhtimisregulaator lisab veelgi funktsionaalsust,
võimaldades näiteks iga juhtregulaatori väljundit
eraldi seadistada, tubade temperatuuriseadeid
tühistada ja lukustada, temperatuuri alandamist
ja perioodide programmeerimist, süsteemi olekut
jälgida jne.
2-suunaline juhtmevaba teabeedastus juhtregulaatori ja reguleerimissüsteemi kõikide komponentide vahel tagab edastusturvalisuse väga
kõrge taseme. Lisaks sellele on võimalik kontrollida juhtregulaatorist väljuva ja siseneva raadiosignaali (Link-test) ning saada kiire ja täpne tuvastus
ruumitermostaatide ja võimendite signaalide
olemasolust. Ruumitermostaate on saadaval 4
versioonis: standardne, ühiskondlik (lõhkumiskindel), displeiga ning displei ja infrapuna põrandaanduriga. Sellega on kaetud enamus kasutusvaldkonnast või talitusest tulenevad nõudmised.
Kastepunki reguleerimisseadmed saadaval lisavarustusena; töötavad juhtregulaatorist sõltumatult.
Sisend (On/O) üldiseks ooterežiimiks. Kui “On“
(sisselülitatud), on iga ruumitermostaat seadistatud väärtusele 8°C.
Relee pumba juhtimiseks koos pumba „treeninguga“ igal 3.-ndal kütteperioodivälisel päeval, et
vältida pumba kinnikiilumist seisu ajal.
Tellimine
4
Väljundid 24 V NC või NO täituritele.
Kütteperioodivälisel ajal kõikide väljundite ventiilide liigutamine umbes 12 min vältel iga 14.-ndal
päeval.
Reguleerimine sisse-/ väljalülitades või pulsilaiusmodulatsiooni (PWM) printsiibi kohaselt.
Sisend (On/O) küttele/jahutusele.
Toode Tüüp Toitepinge Väljundpinge Kood
Juhtregulaator, 5
väljundit
Juhtregulaator, 10
väljundit
VD.UH.J2.26
CF-MC 230 V AC 24 V DC 088U0205
CF-MC 230 V AC 24 V DC 088U0200
Danfoss Floor Heating Hydronics · 01.2008
Relee katla juhtimiseks, aktiveerub ainult küttevajadusel.
Lihtne kaablikinnitus iga täituri väljundiga erinevatele kaablitüüpidele (kandiline või ümar).
Automaatne enesediagnostika mitmete võimalike tõrgete kohta, nagu nt juhtmevaba ühenduse
puudumine või täiturite puudumine/mittetöötamine jne.

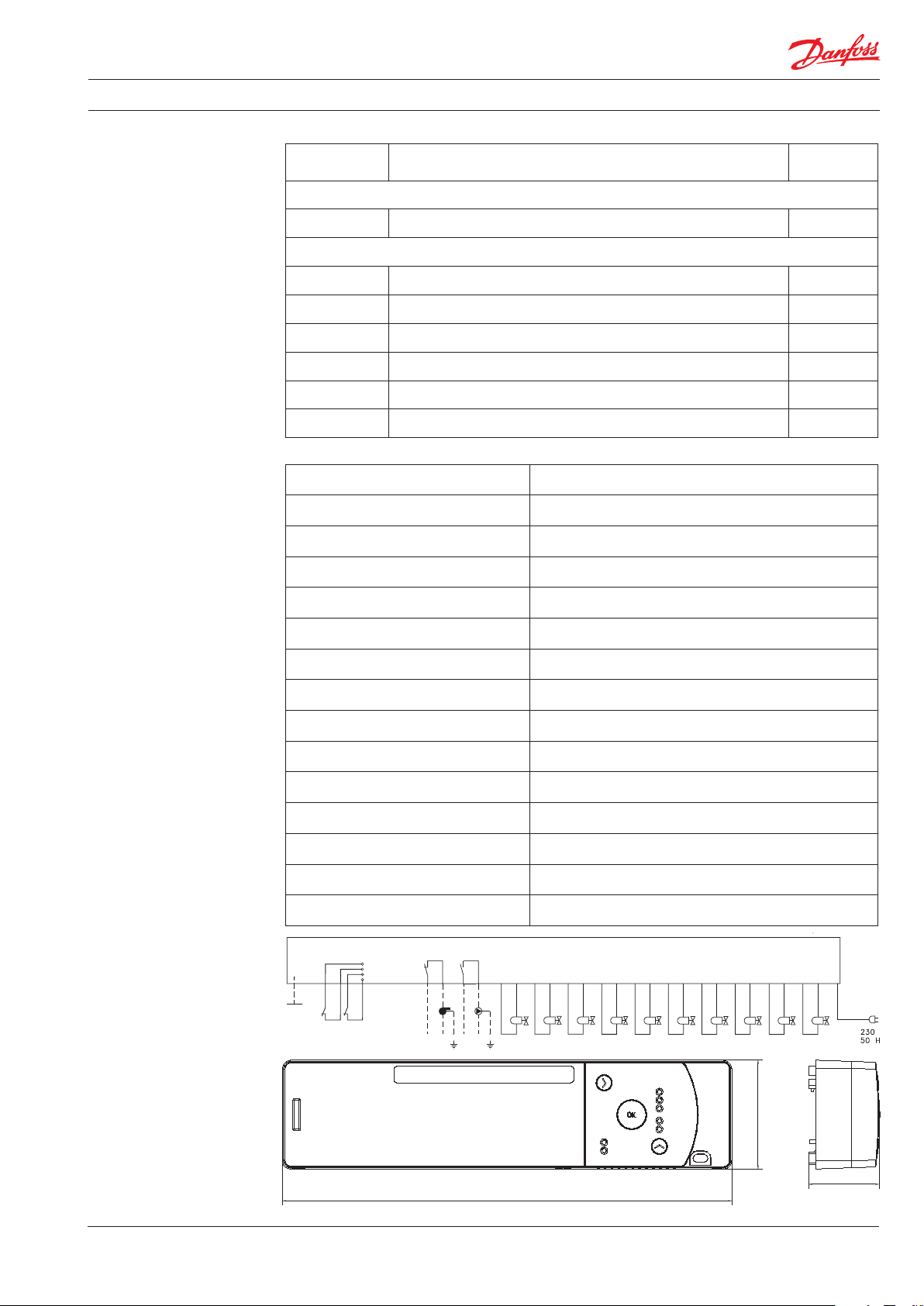

Andmeleht CF2 juhtmevaba põrandakütte reguleerimissüsteem
325
51
79
LNL
N
9 10876 54321
Täiturite väljundid Releed
Sisend
Üldine ooterežiim
Küte/jahutus
Väline
antenn
Lisavarustus
Tehnilised andmed
Toode Tüüp Kood
Juhtregulaator, väljundid
TWA-A 24 V NC 24 V NC täitur Danfossi kollektori ventiilidele 088H3110
Kastepunkti reguleerimisseadmed
RA-C 20 Jahutus- ja kütteventiil (K
= 3.30) 013G3096
vs
EDA-S Elektrooniline kastepunkti häirekell 088H3011
EDA-24 Elektrooniline kastepunkti häirekell, 24 V AC 088H3001
TWA-A 24 V NO Elektrooniline kastepunkti häirekell, 24 V AC 088H3111
EDA-230 Elektrooniline kastepunkti häirekell, 230 V AC 088H3002
TWA-A 230 V NO 230 V NO täitur Danfossi RA 2000 ventiilidele 088H3113
Toitepinge 230 V AC
Väljundite arv ja nimipinge 5 - 10 / 24 V DC
Ülekandesagedus 868,42 MHz
Ülekandeulatus (suurim) 30 m (tavapärastes ehitistes)
Ülekandevõimsus < 1mW
Elektriühendused
Mõõtmed
Maks. töökoormus täituri väljundil 35 VA kõikidele väljunditele kokku
Maks. pumba relee koormus 230 V ja 8A / 2A (induktiivne)
Maks. pumba relee koormus 230 V ja 8A / 2A (induktiivne)
Maks. katla relee koormus 230 V ja 8A / 2A (induktiivne)
Heakskiidud CE
Standard EN 60730
Direktiivid R&TTE, LVD ja EMÜ
Kaitstusklass IP 30
Toitekaabel 1,5 m
Kaal 700 g
VD.UH.J2.26
Danfoss Floor Heating Hydronics · 01.2008
5
Andmeleht CF2 juhtmevaba põrandakütte reguleerimissüsteem
Ruumitermostaadid
CF-RS, CF-RP,
CF-RD, CF-RF
CF-RS CF-RP CF-RD CF-RF
Kasutusvaldkond
Töötamine
Danfossi uue juhtmevaba põrandakütte reguleerimissüsteemi ruumitermostaadid on uuendatud
välimuse ning mitme uue funktsiooniga. Need
sobivad paljude rakendustega ning erinevate
nõudmistega. Kõikidele ruumitermostaatidele on
ühine nende lihtne, kuid väga tõhus “Link-testi”
funktsioon, mis on uue juhtmevaba süsteemi
sisestatud uue 2-suunalise juhtmevaba andmeedastustehnika tulemus. 2-suunaline juhtmevaba
tehnika võimaldab “Link-testi” iga tüüpi ruumitermostaadiga, näidates ruumitermostaadi ja CF-MC
juhtregulaatori vahelise juhtmevaba teabeedas-
2-suunaline juhtmevaba andmeedastus sagedusel 868,42 MHz, suurema edastuskindluse ja
vahetu „Link-testi“ võimalusega igal ruumitermostaadil.
Lihtne juhtmevaba seadistamine juhtregulaatoriga CF-MC.
Vähima ja suurima temperatuuriseade piirang.
Toide 2 x AA Alkaline 1,5 V patareiga.
tuse olekule otse ruumitermostaadil. Tänu sellele
saab usaldusväärselt ja lihtsalt tuvastada juhtmevaba signaali olemasolu enne ruumitermostaadi
seinale paigaldamist. LED-lamp annab teada aku
tühjenemisest.
Ruumitermostaate on saadaval 4 uues versioonis:
standardne, ühiskondlik (lõhkumiskindel), displeiga ning displei ja infrapuna põrandaanduriga.
Sellega on kaetud enamus kasutusvaldkonnast
või talitusest tulenevad nõudmised.
Patareide tühjenemist annab märku LED-lamp.
Ühiskondlikuks kasutamiseks mõeldud (lõhkumiskindel) versioon, mille reguleerimisnupud
on kaetud. Mõeldud kasutamiseks lastetubades,
koolides, ärihoonetes jne.
Digitaalse displeiga versioon, millel on näha tegelik ja seadistatud ruumitemperatuur. Termostaadil
on lihtne menüü ja süsteemiolekut kirjeldavad
ikoonid.
Juhtmevaba infrapuna põrandaanduriga digitaaldispleiga versioon koos põrandapinna minimaalse ja maksimaalse temperatuuri piirangu
seadistamiseks.
CF-RF
6
VD.UH.J2.26
Danfoss Floor Heating Hydronics · 01.2008
Andmeleht CF2 juhtmevaba põrandakütte reguleerimissüsteem
66
111
21.0
Tellimine
Tehnilised andmed
Toode Tüüp Kood
Juhtmevaba ruumitermostaat, standardne CF-RS 088U0210
Juhtmevaba ruumitermostaat, ühiskondlik (lõh-
CF-RP 088U0211
kumiskindel)
Juhtmevaba ruumitermostaat, displeiga CF-RD 088U0212
infrapuna põrandaanduriga CF-RF 088U0213
Toitepinge 2 x 1,5 V Alkaline AA patareid.
Patarei kestvus CF-RS/P: 3 - 4 aastat. CF-RD/F: 1 - 3 aastat
Ülekandesagedus 868,42 MHz
Ülekandeulatus (suurim) 30 m (tavapärastes ehitistes)
Ülekandevõimsus < 1mW
Temperatuurivahemik 5 - 35°C
Heakskiit CE
Standard EN 60730
Mõõtmed
Direktiivid R&TTE ja EMÜ
Kaitstusklass IP 21
Kaal 120 g
VD.UH.J2.26
Danfoss Floor Heating Hydronics · 01.2008
7
Andmeleht CF2 juhtmevaba põrandakütte reguleerimissüsteem

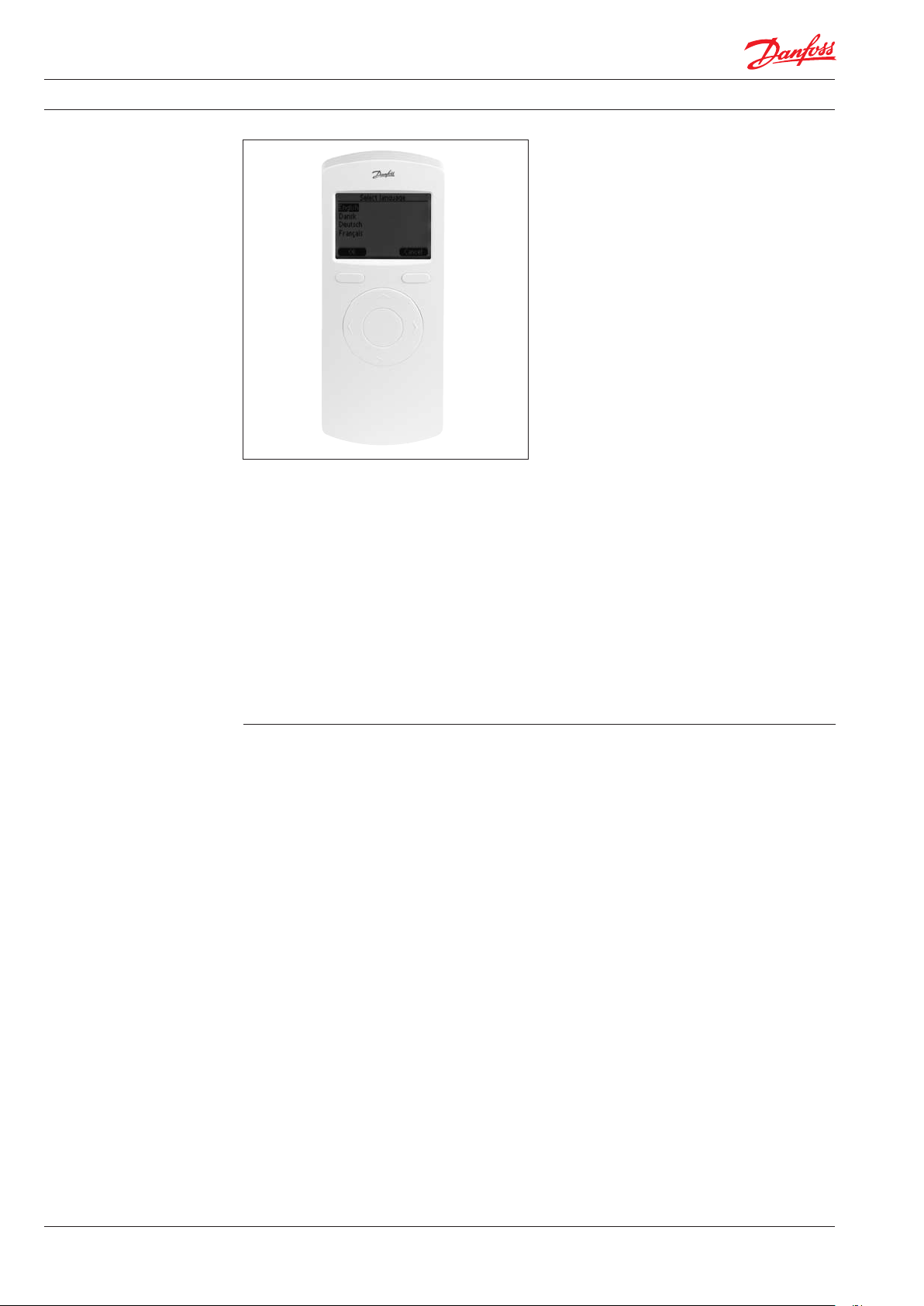

Kaugjuhtimisseade:
CF-RC
CF-RC
Kasutusvaldkond
Töötamine
Valikuline juhtmevaba kaugjuhtimisseade CFRC pakub laia valikut erinevaid funktsioone ja
rakendusvalikuid. Need on: iga põrandakütte või
radiaatorkütte väljundi eraldi seadistamist juhtregulaatoris, temperatuurialandusprogrammi
tsoonireguleerimiseks, perioodilise (nt puhkuseaegse) temperatuurialanduse programmeerimist,
ruumitermostaatide temperatuuriseadistuste
“lukustamist” ja tühistamist, süsteemi järelevalve
tõrgete tuvastamiseks ja häirete märkimiseks jne.
Ühe kaugjuhtimisseadmega juhitav süsteem võib
koosneda kuni 3-st juhtregulaatorist (CF-MC), mis
võrdub 30 väljundiga ühes süsteemis.
Seinakinnitus (dokiga) 230 V toitepingega. Ajutisel eemaldamisel dokist töötab 2 x 1,5 V Alkaline
AA patareitoitel.
Patarei tühjenemise märguanne ekraanil.
2-suunaline juhtmevaba andmeedastus sagedusel 868,42 MHz, suurema ülekandetäpsuse ja
“link-testi” võimaluse tagamiseks.
Lihtne juhtmevaba seadistamine juhtregulaatoriga CF-MC.
Kuni 3 juhtregulaatori CF-MC ja nendega seotud
ruumitermostaatide kaugjuhtimine.
See võimaldab juhtida ka suuremaid põrandaküttesüsteeme või isegi kombineeritud süsteeme (nt
põrandaküte koos radiaatorküttega).
Kõik kaugjuhtimisseadme valikud ja funktsioonid
on reguleeritavad suurelt ekraanilt ning keskele
paigaldatud nuppude abil. Menüü ülesehitus on
selge, muutes süsteemi kaugjuhtimisseadmega
reguleerimise lihtsaks. Ekraan on taustvalgustusega, mis lülitub sisse kohe, kui vajutada nupule.
Juurdepääs iga juhtregulaatori väljundi seadistusele, nii põrandakütte kui ka nt radiaatorkütte
juhtimiseks sisse/välja või PWM reguleerimisprintsiipide alusel.
Valikuline tsentraalne reguleerimine, ruumitermostaatide temperatuuriseadistuste lukustamine
ja tühistamine. Tõrgete tuvastamine ja häirelogi.
Ajaline programmeerimine ruumitemperatuuri
alanduse seadmiseks puhkuse ajaks.
Ruumitemperatuuri alandamisprogramm tsooniti
erinevate ajagraakute alusel.
8
VD.UH.J2.26
Danfoss Floor Heating Hydronics · 01.2008
Andmeleht CF2 juhtmevaba põrandakütte reguleerimissüsteem
157
23.5
66
Tellimine
Tehnilised andmed
Toode Tüüp Kood
Juhtmevaba kaugjuhtimisseade CF-RC 088U0220
Toitepinge 230 V AC ja 2 x 1,5 V Alkaline AA patareid
Ülekandesagedus 868,42 MHz
Ülekandeulatus (suurim) 30 m (tavapärastes ehitistes)
Ülekandevõimsus < 1mW
Heakskiit CE
Standard EN 60730
Direktiivid R&TTE, LVD ja EMÜ
Kaitstusklass IP 21
Toitekaabel 1,8 m
Kaal 200 g

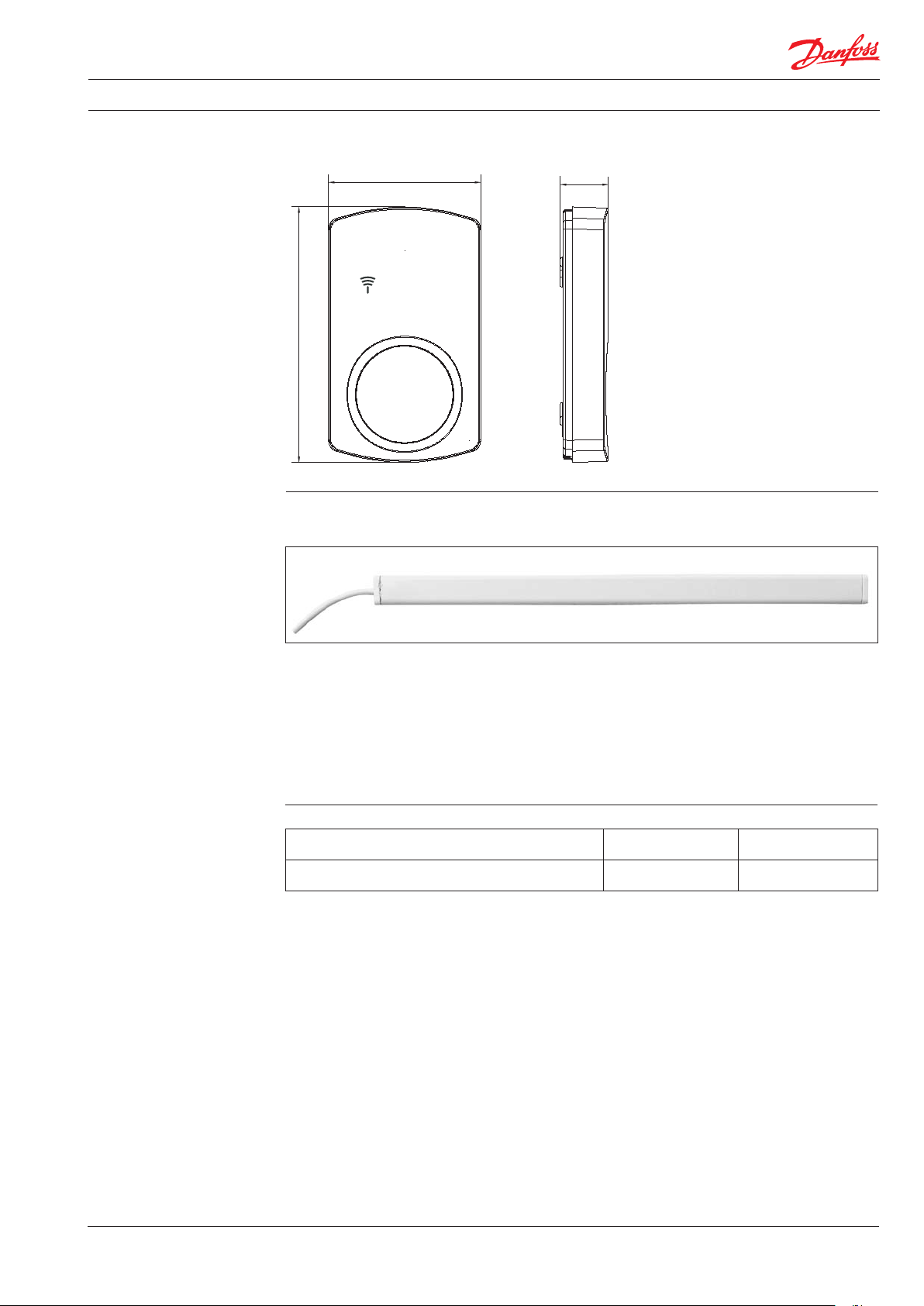

Mõõtmed
VD.UH.J2.26
Danfoss Floor Heating Hydronics · 01.2008
9
Andmeleht CF2 juhtmevaba põrandakütte reguleerimissüsteem
Up to 30m
Up to 30m Up to 30m
Up to 30m
CF-RC

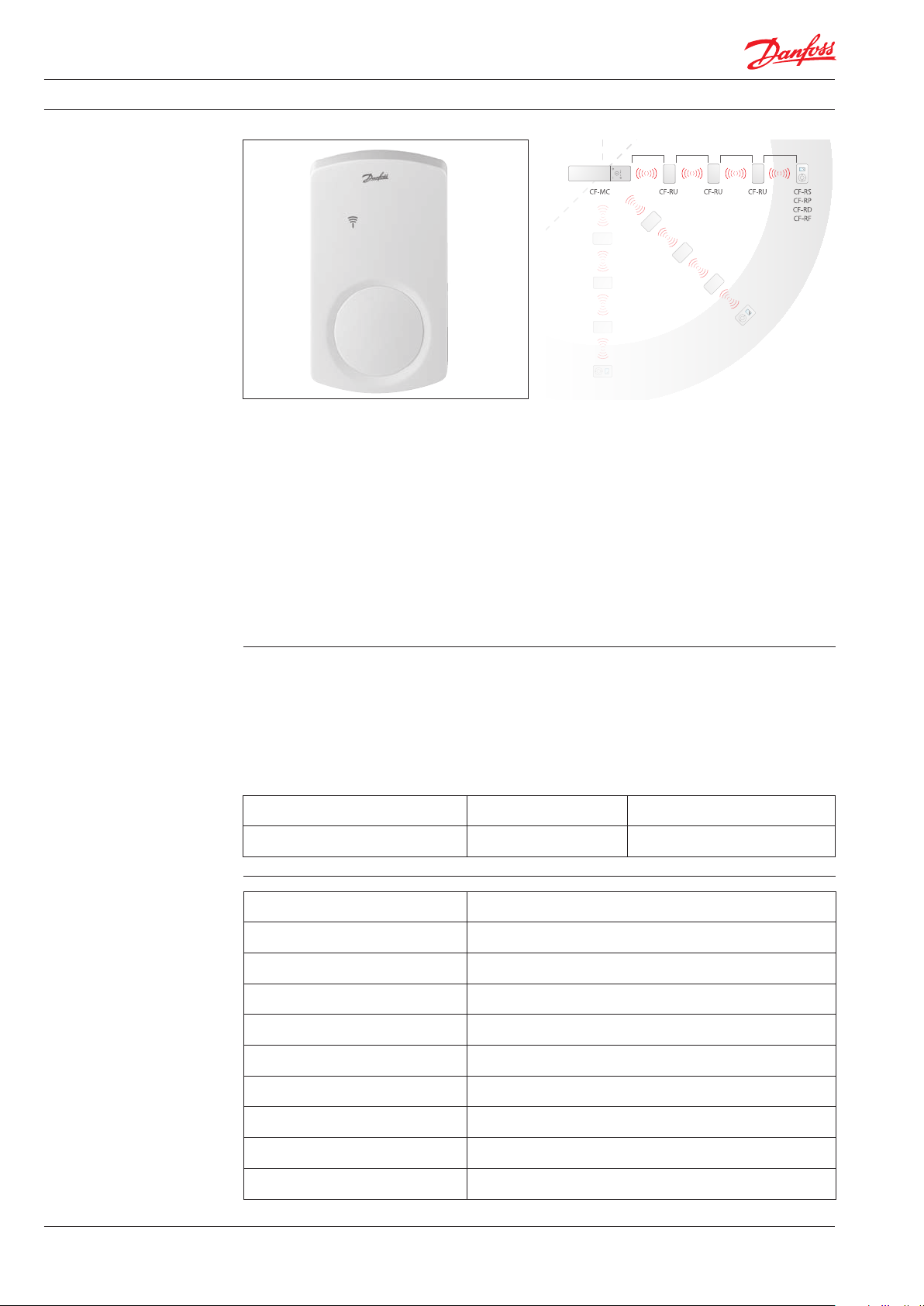

Võimendi:
CF-RU
CF-RU
Kasutusvaldkond
Töötamine
Tellimine
Võimendi CF-RU laiendab ülekandeala juhtregulaatori, ruumitermostaatide ja teiste komponentide vahel tänu 2-suunalisele teabeedastusele.
Võimendi on eriti vajalik juhul, kui kaugus või
füüsilisd objektid võivad takistada mistahes juhtmevaba ühendust. Kui “Link-testi” abil tuvasta-
See on vajalik eriti suuremates süsteemides, kus
süsteemikomponentide vaheline kaugus võib
takistada korrektset juhtmevaba ühendust. Võimendit võib kasutada ka kohtades, kus on raadioülekande barjäärid, st kus raadiosignaale võivad
takistada paksud seinad, metallist objektid jne.
takse, et juhtmevaba ühendus juhtregulaatoriga
puudub, tuleb paigaldada lihtsalt võimendi ning
aktiveerid “Link-test” uuesti.
Juhtregulaator toetab kuni 3 võimendi jadapai-
galdamist vastava ruumitermostaadi ja juhtregu-
laatori vahele. Paralleelselt on võimalik kordisteid
Võimendi edastab ruumitermostaatide ja kaug-
rohkem paigaldada.
juhtimisseadme (valikuline) signaalid juhtregulaatorile.
2-suunaline juhtmevaba andmeedastus sagedusel
230 V võrgutoide.
868,42 MHz suurema ülekandetäpsuse ja “link-testi”
tagamiseks.
Kuni 3 järjestikku paigaldatud võimendit ruumiter-
mostaadi ja juhtregulaatori vahele.
Lihtne juhtmevaba seadistamine juhtregulaatoriga
CF-MC.
Paralleelselt on võimalik kordisteid rohkem paigal-
dada.
Toode Tüüp
Kood
Võimendi CF-RU 088U0230
Tehnilised andmed Toitepinge 230 V AC
Ülekandesagedus 868,42 MHz
Ülekandeulatus (suurim) 30 m (tavapärastes ehitistes)
Ülekandevõimsus < 1mW
Heakskiit CE
Standard EN 60730
Direktiivid R&TTE, LVD ja EMC
Kaitstusklass IP 21
Toitekaabel 3.0 m
Kaal 100 g
10
VD.UH.J2.26
Danfoss Floor Heating Hydronics · 01.2008
Andmeleht CF2 juhtmevaba põrandakütte reguleerimissüsteem
66
111
21.0
Mõõtmed
Väline
CF-EA
antenn:
CF-EA
Kasutusvaldkond
Tellimine Toode Tüüp
Kui juhtregulaator CF-MC on paigaldatud
metallkarpi või kohta, kus pole võimalik teiste
süsteemikomponentidega juhtmevaba ühenduse loomine, tuleb sellesse süsteemi paigaldada
väline antenn.
Väline antenn koos 2 m ühenduskaabliga CF-EA 088U0250
See ühendatakse kaabli abil otse juhtregulaatoriga ning asetatakse metallkarbist või muust
takistusest väljapoole vastu võtma teistelt süsteemikomponentidelt tulevaid signaale.
Kood
VD.UH.J2.26
Danfoss Floor Heating Hydronics · 01.2008
11
Andmeleht CF2 juhtmevaba põrandakütte reguleerimissüsteem
12
VD.UH.J2.26
60043 000 01
Danfoss Floor Heating Hydronics · 01.2008
Loading...
