MAKING MODERN LIVING POSSIBLE
Instrukcja montażu
Centrale Danfoss Air
www.danfoss.pl
Danfoss A/S nie ponosi odpowiedzialności z tytułu gwarancji w
przypadku postępowania niezgodnego z instrukcją w czasie
instalacji lub obsługi urządzenia.
Oryginalna instrukcja została napisana w języku angielskim.
Instrukcje w innych językach są tłumaczeniem oryginału.
(Dyrektywa 2006/42/WE)
© 2014 Copyright Danfoss A/S
Instrukcja montażu Centrale Danfoss Air
Spis treści
1 Uwaga dotycząca bezpieczeństwa ..................................................... 3
2 Wskazówki przed rozpoczęciem montażu ................................................ 3
3 Montaż central Danfoss Air .......................................................... 4
4 Instalacja modułu komunikacyjnego CCM i sterownika Air Dial ................................. 5
4.1 Połączenia elektryczne .......................................................... 5
4.2 Połączenie bezprzewodowe ...................................................... 5
4.3 Sterownik Air Dial ............................................................. 6
4.4 Montowanie i demontowanie modułu komunikacyjnego CCM i sterownika Air Dial .................. 6
5 Podłączanie do panelu centralnego Danfoss Link™ CC ....................................... 7
5.1 Podłączanie sterownika Air Unit do panelu centralnego Danfoss Link™ CC, instalacja fizyczna ............ 7
5.2 Podłączanie centrali Danfoss Air do panelu centralnego Danfoss Link™ CC, włączenie bezprzewodowe ...... 7
5.3 Przeprowadzanie testu sieci po dodaniu nowego urządzenia ................................. 8
5.4 Ustawianie kroków podstawowych w panelu centralnym Danfoss Link™ CC ....................... 8
6 Równoważenie głównego strumienia powietrza ........................................... 9
7 Menu serwisowe ................................................................. 9
8 Dane techniczne ................................................................. 10

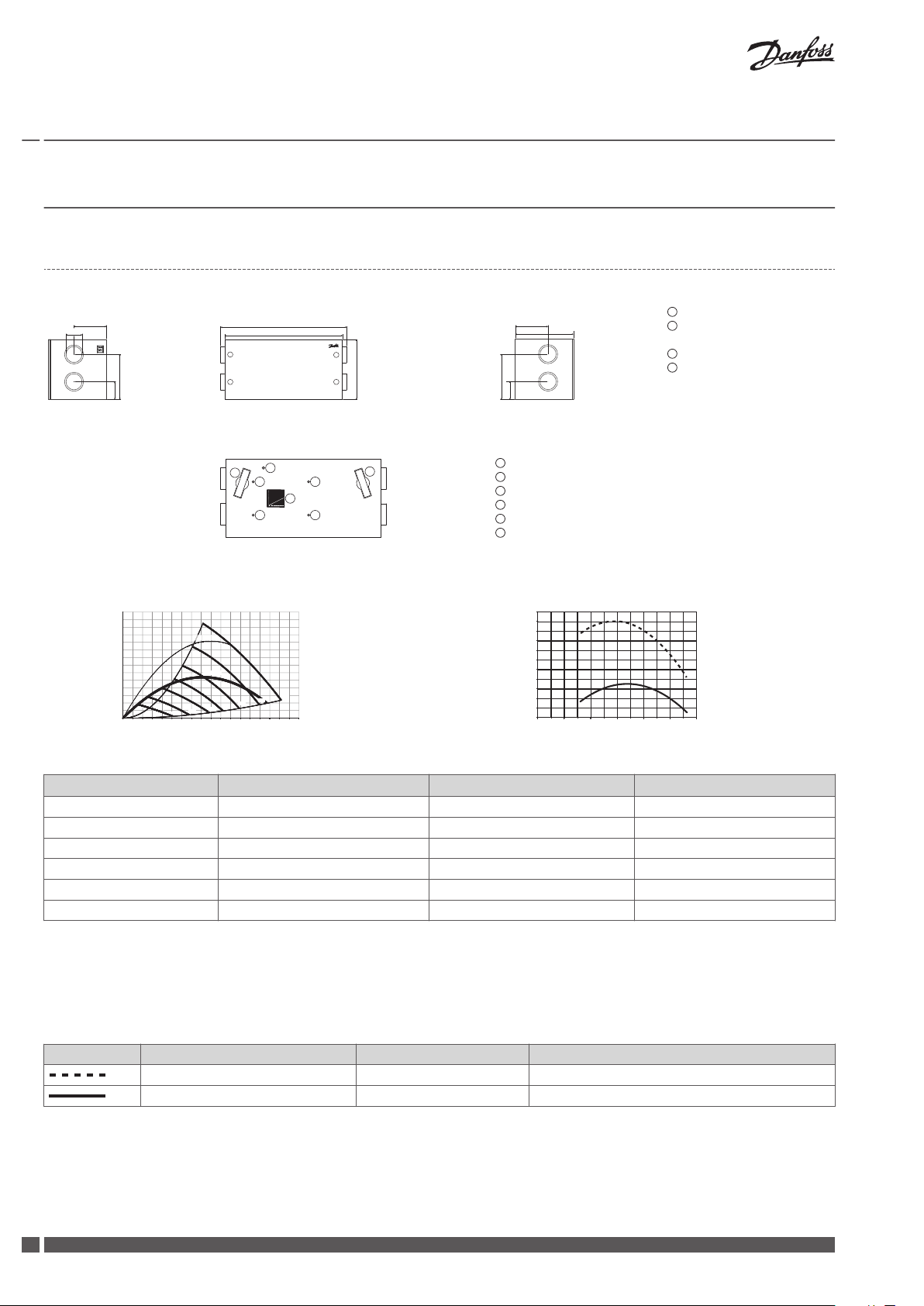

8.1 Centrala a² .................................................................. 10

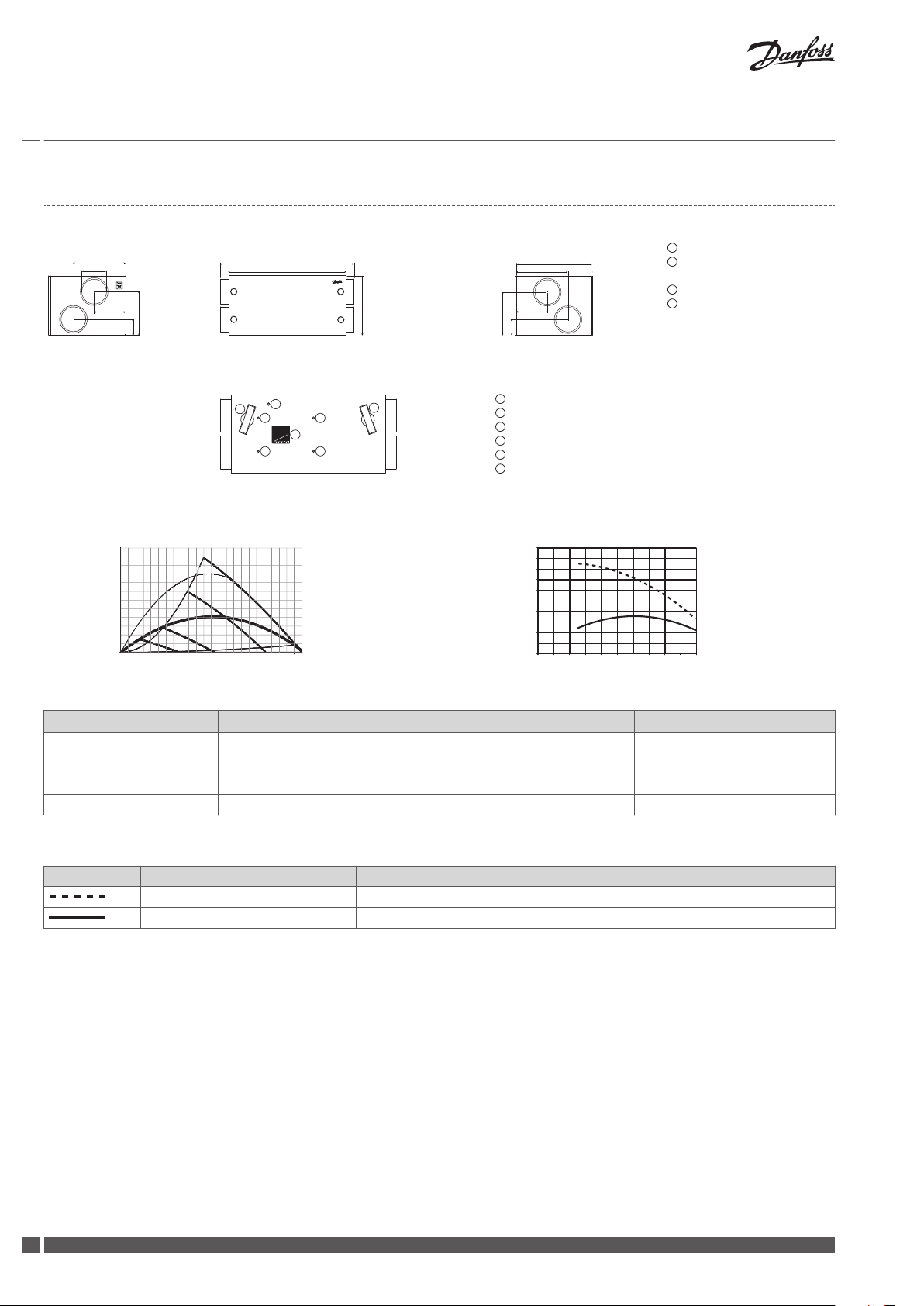

8.2 Centrala a³ .................................................................. 12
8.3 Centrala w¹ ................................................................. 14
8.4 Centrala w² ................................................................. 16
9 Usuwanie usterek ................................................................ 17
1 Uwaga dotycząca bezpieczeństwa
Urządzenie to nie jest przeznaczone dla osób (w tym dzieci) o ograniczonych możliwościach fizycznych lub umysłowych, ograniczonej
percepcji lub też nieodpowiednim doświadczeniu lub wiedzy, chyba że pozostają pod nadzorem lub zostały odpowiednio poinstruowane na temat korzystania z urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo.
Dzieci powinny korzystać z urządzenia pod nadzorem, aby nie używały go do zabawy.
Za wyjątkiem wymiany filtrów powietrza oraz czyszczenia powierzchni zewnętrznej, wszelkie pozostałe czynności konserwacyjne muszą
być wykonywane przez osoby wykwalifikowane.
2 Wskazówki przed rozpoczęciem montażu
Sprawdź kompletność przesyłki.
Jeżeli zamówiono kompleksowe rozwiązanie Danfoss Air, do zestawu dołączono wykaz zawartości systemu kanałów Air Flex.
Sprawdź, czy żadna z części i elementów nie jest uszkodzona.
Standardowa zawartość zestawu:
Centrala Danfoss Air
▪
Wspornik naścienny (w przypadku modelu w)
▪
Moduł CCM
▪
Kable
▪
Elementy opcjonalne:
Sterownik Air Dial
▪
▪
Panel centralny Danfoss LinkTM CC
Danfoss Heating Solutions VIEWB349
3
1
2
3
4
5
6
1
1 cm
1
2
75 mm
1
2
3
4
5
6
Instrukcja montażu Centrale Danfoss Air
3 Montaż central Danfoss Air
Centrale poziome a² oraz a³
1. Wyjmij króćce 1. Nigdy nie podnoś urządzenia za króćce, gdyż może to spowodować uszkodzenie urządzenia.*
2. Obróć króćce i przymocuj je za pomocą dołączonych wkrętów samogwintujących (w przypadku użycia wiertarki elektrycznej zastosuj najniższy moment obrotowy).
3. Wykonaj podest 2 pod centralę ze sklejki lub płyty MDF o grubości 16 mm oddzielonych 50
mm izolacji.
4. Zachowaj ok. 60 cm wolnego miejsca od frontu centrali w celu zapewnienia dostępu serwisowego.
5. Upewnij się, że urządzenie jest zamontowane z drobnym spadkiem w tył.
6. Do centrali musi być zawsze podłączony syfon 5 (dostępny osobno).
7. Zamontuj syfon na legarze 4 pod centralą lub w pomieszczeniu bezpośrednio pod strychem.
8. Podłącz syfon do spustu 6.
9. Przewód kondensatu 3 należy zaizolować termicznie, jeżeli istnieje groźba jego zamarznięcia.
10. Podłącz wąż do króćca kondensatu w centrali. Poprowadź podłączoną rurę do odpływu ze
spadkiem przynajmniej 1 cm/m.
11. Zdejmij przednią obudowę i panel piankowy. Napełnij tacę kondensatu, sprawdź odpływ i
ponownie załóż przedni panel.
* Dopasowywanie urządzenia do króćców może spowodować wyciek między metalową obudową a
styropianowym rdzeniem. Wyciek można zlikwidować od wewnątrz urządzenia przez uszczelnienie
króćca i obudowy za pomocą uszczelniacza na bazie akrylu.
Centrale pionowe w¹ i w²
1. Przyłóż wspornik mocujący
do ściany na właściwej wysokości (odległość między dołem
wspornika a wierzchem centrali wynosi 75 mm). Zaznacz i wywierć otwory w ścianie. Zastosuj
śruby odpowiadające rodzajowi ściany (nie znajdują się w zestawie).
2. Upewnij się, że wspornik mocujący leży idealnie poziomo.
3. Zawieś centralę na wsporniku.
4. Przymocuj samoprzylepne przekładki gumowe
do dolnej części tylnej płyty.
5. Zachowaj ok. 60 cm wolnego miejsca od frontu centrali w celu zapewnienia dostępu serwisowego.
6. Do centrali musi być zawsze podłączony syfon 3 (dostępny osobno).
7. Zamontuj syfon na ścianie pod centralą.
8. Podłącz syfon do spustu 5 na spodzie centrali.
9. Przewód kondensatu 4 należy zaizolować termicznie, jeżeli istnieje groźba jego zamarznięcia.
10. Podłącz wąż do króćca kondensatu w centrali. Poprowadź podłączoną rurę do odpływu ze
spadkiem przynajmniej 1 cm/m.
11. Zdejmij przednią obudowę i panel piankowy. Napełnij tacę kondensatu, sprawdź odpływ i
ponownie załóż przedni panel.
Centrala pionowa w¹
Aby uzyskać zgodność z normami bezpieczeństwa oraz uniknąć ryzyka nieprawidłowego działania, dostarczona osłona musi zostać zamocowana na górze centrali w¹ tak, aby przykrywała płytkę
złącza.
4
VIEWB349 Danfoss Heating Solutions
1
2
3
4
5
6
1
2
3
4
Instrukcja montażu
Centrale Danfoss Air
4 Instalacja modułu komunikacyjnego CCM i sterownika Air Dial
4.1 Połączenia elektryczne
1. Podłącz kabel zasilania 4 do centrali Danfoss Air 3.
2. Wepnij kabel komunikacyjny 2 pomiędzy modułem komunikacyjnym CCM 1 a złączem w
centrali.
3. Sprawdź siłę sygnału. Jeżeli jest zbyt słaby, moduł komunikacyjny CCM należy zamontować
w innym miejscu, np. na tym samym piętrze co sterownik Air Dial (patrz Test połączenia
sterownika Air Dial).
4. Jeśli to możliwe, należy ustawić moduł komunikacyjny CCM w pobliżu gniazda sieci Ethernet w celu podłączenia do komputera PC w przyszłości.
5. Jeżeli zestaw zawiera akcesoria (układ podgrzewania elektrycznego, układ dogrzewania
elektrycznego, nagrzewnicę wodną lub nagrzewnicę geotermalną), należy wyjąć pin z zacisku 5 i 6 (patrz także instrukcje dołączone do akcesoriów).
Połączenia kabla komunikacyjnego:
1. Biały/pomarańczowy, 2. Pomarańczowy, 3. Czarny, 4. Biały/niebieski, 5. Niebieski, 6. Czarny
Uwaga: Kabel komunikacyjny można przedłużyć maksymalnie do 200 m. W tym celu należy użyć kabla ekranowanego z podwójną skrętką
dwużyłową o wymiarze 22 lub 24 AWG.
4.2 Połączenie bezprzewodowe
Podczas włączania zasilania modułu komunikacyjnego CCM będzie powoli migała jego zielona
dioda, co oznacza, że moduł należy podłączyć do sterownika Air Dial.
Aby podłączyć sterownik Air Dial, należy włożyć do niego baterie. Sterownik Air Dial włączy się
w trybie instalacji i automatycznie poprowadzi przez proces konfiguracji:
1. Ustaw język
2. Utwórz sieć (naciśnij przycisk na module komunikacyjnym CCM, a następnie naciśnij przycisk Air Dial).
3. Nastaw krok podstawowy (konfigurowanie podstawowego strumienia powietrza).
4. Zakończ.
Zielona dioda LED świeci bez przerwy Połączenie ustanowione
Czerwona dioda LED miga powoli 5 razy Próba połączenia nie powiodła się, patrz Rozwiązywanie problemów.
Tab. 2: Sygnalizacja diody LED na module komunikacyjnym CCM
Danfoss Heating Solutions VIEWB349
5
!
2
1
2
1
1
1
2
1
2
Instrukcja montażu Centrale Danfoss Air
4.3 Sterownik Air Dial
Sterownik Air Dial ma wbudowany czujnik temperatury. Aby zagwarantować najwyższą
wydajność pracy, należy zamontować sterownik Air Dial zgodnie z poniższymi wskazówkami:
Umieścić sterownik Air Dial 80–150 cm nad podłogą.
▪
Umieścić sterownik Air Dial z dala od zasłon itp.
▪
Umieścić sterownik Air Dial w miejscu z temperaturą reprezen-
▪
tatywną dla budynku.
Nie montować sterownika Air Dial w łazienkach.
▪
Nie umieszczać sterownika Air Dial w miejscu narażonym na
▪
bezpośrednie działanie promieni słonecznych.
Nie montować sterownika Air Dial na ścianie zewnętrznej.
▪
Nie umieszczać sterownika Air Dial bezpośrednio nad źródłem
▪
ciepła.
Test połączenia sterownika Air Dial
Przed zamontowaniem sterownika Air Dial na stałe należy wykonać test połączenia, aby upewnić się, że warunki transmisji są wystarczające w wymaganym miejscu:
1. Naciśnij i przytrzymaj przez 5 sekund przycisk sterownika Air Dial, aby otworzyć menu serwisowe (menu serwisowe pozostanie widoczne przez jedną godzinę).
2. Wybierz funkcję Test połączenia.
3. Funkcja ta pokazuje, czy warunki transmisji są wystarczająco dobre.
4. W przypadku nieudanego testu połączenia patrz Rozwiązywanie problemów.
4.4 Montowanie i demontowanie modułu komunikacyjnego CCM i sterownika Air Dial
Moduł CCM
Montaż:
1. Umieść moduł komunikacyjny
CCM na wsporniku naścien-
Demontaż:
1. Wciśnij dwie zapadki z boku.
2. Pociągnij moduł CCM w górę.
nym.
2. Naciśnij moduł CCM od góry,
aż chwycą zatrzaski.
Sterownik Air Dial
Montaż:
1. Umieść sterownik Air Dial na
wsporniku naściennym.
Demontaż:
1. Unieś sterownik Air Dial.
2. Odciągnij sterownik Air Dial.
2. Naciśnij sterownik Air Dial od
góry, aż chwycą zatrzaski.
6
VIEWB349 Danfoss Heating Solutions
1
2
3
4
5
6
1
2
3
4
?
1
Opcje serwisowe
Pomieszczenia i urządzenia
?
2
Pomieszczenia i urządzenia
Dodaj urządzenia serwisowe
?
3
Dodaj urządzenie serwisowe
Rozpocznij rejestrację
ę
Instrukcja montażu
Centrale Danfoss Air
5 Podłączanie do panelu centralnego Danfoss Link™ CC
5.1 Podłączanie sterownika Air Unit do panelu centralnego Danfoss Link™ CC, instalacja fizyczna
1. Podłącz kabel zasilania 4 do centrali Danfoss Air 3.
2. Wepnij kabel komunikacyjny 2 pomiędzy modułem komunikacyjnym CCM 1 a złączem w
centrali.
3. Jeśli to możliwe, należy ustawić moduł komunikacyjny CCM w pobliżu gniazda sieci Ethernet w celu podłączenia do komputera PC w przyszłości.
4. Jeżeli zestaw zawiera akcesoria (układ podgrzewania elektrycznego, układ dogrzewania
elektrycznego, nagrzewnicę wodną lub nagrzewnicę geotermalną), należy wyjąć pin z zacisku 5 i 6 (patrz także instrukcje dołączone do akcesoriów).
5. Centrala Danfoss Air jest gotowa do dodania w panelu centralnym Danfoss Link™ CC.
Połączenia kabla komunikacyjnego:
1. Biały/pomarańczowy, 2. Pomarańczowy, 3. Czarny, 4. Biały/niebieski, 5. Niebieski, 6. Czarny
Uwaga: Kabel komunikacyjny można przedłużyć maksymalnie do 200 m. W tym celu należy użyć kabla ekranowanego z podwójną skrętką
dwużyłową o wymiarze 22 lub 24 AWG.
5.2 Podłączanie centrali Danfoss Air do panelu centralnego Danfoss Link™ CC, włączenie bezprzewodowe
Zdejmij przednią pokrywę panelu centralnego Danfoss Link™ CC, delikatnie ją podważa-
▪
jąc, chwytając i ciągnąc blisko krawędzi obudowy.
Naciśnij i przytrzymaj pin SETUP przez 3 sekundy, aby wejść do obszaru serwisowego.
▪
Uwaga:
Centrala Danfoss Air musi zostać dodana do sieci jako urządzenie serwisowe. Dalsze instrukcje dotyczące rejestracji do sieci można zna-
▪
leźć w instrukcji montażu panelu centralnego Danfoss Link™ CC.
Wszelkie dedykowane transmitery (CF-RU) należy dodać PRZED dodaniem centrali Danfoss Air do sieci bezprzewodowej.
▪
Kliknij tutaj na module komunikacyjnym
CCM, aby dodać centralę Danfoss Air.
Uwaga: Podczas instalacji odległość między panelem centralnym Danfoss Link™ CC a modułem komunikacyjnym CCM nie może przekraczać
1,5 m.
Danfoss Heating Solutions VIEWB349
7
?
1
Opcje serwisowe
Status i diagnostyka
?
2
Stan i diagnostyka
Sieć
?
3
Stan sieci bezprzewodowej
Rozpocznij test sieci
?
1
Opcje serwisowe
Pomieszczenia i urządzenia
?
2
Pomieszczenia i urządzenia
Zarządzaj urządzeniami
?
3
Zarządzaj urządzeniami
Konguruj urządzenie
?
4
Wybierz urządzenie
Centrala Danfoss Air
?
5
Konguruj urządzenie
Ustawienia systemu
?
6
Ustawienia systemu
Ustaw kroki podstawowe
Instrukcja montażu
Centrale Danfoss Air

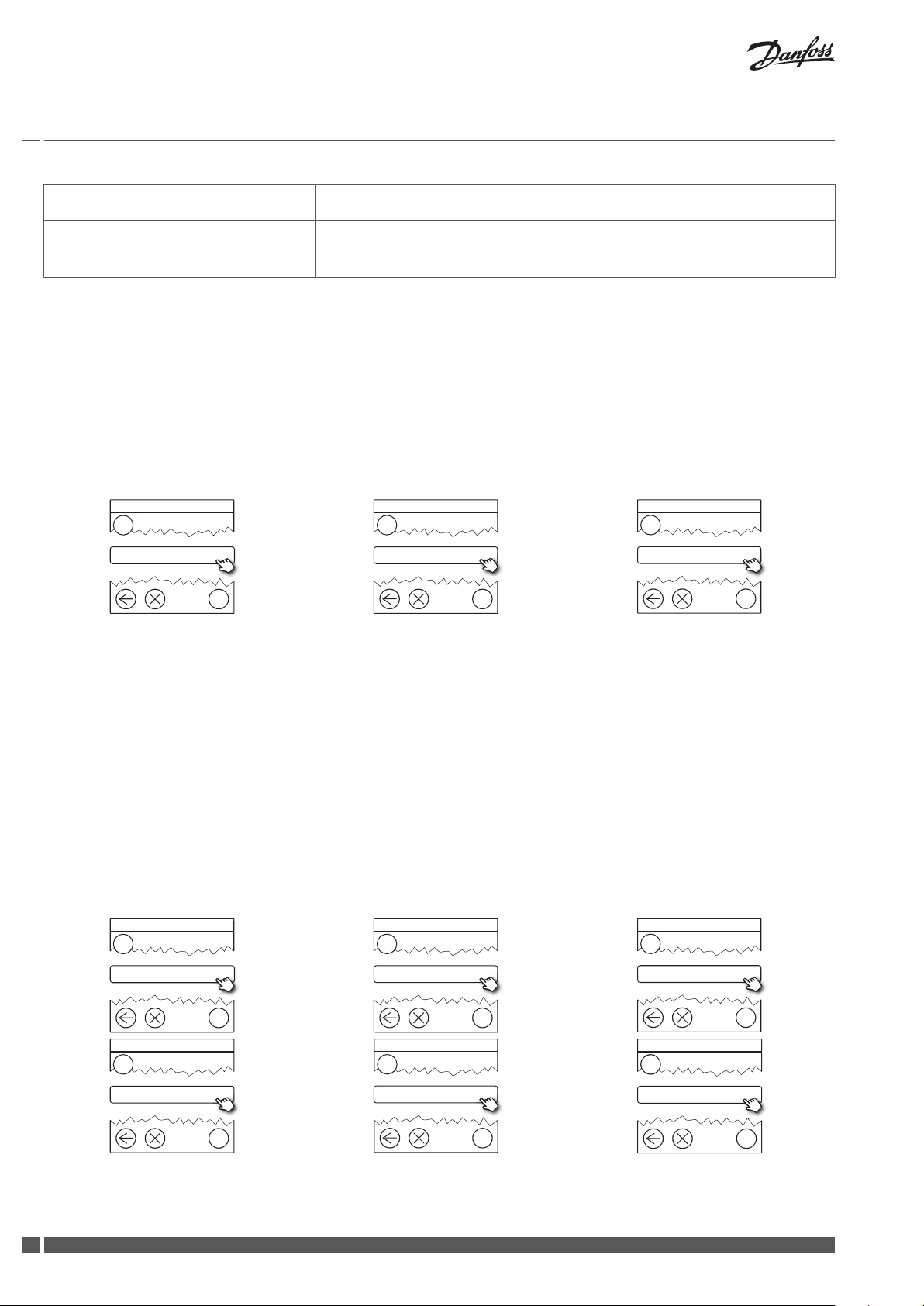

Zielona dioda LED miga powoli Moduł komunikacyjny CCM nie został jeszcze połączony z panelem centralnym Danfoss
Link™ CC
Zielona dioda LED świeci bez przerwy Moduł komunikacyjny CCM jest teraz połączony z panelem centralnym Danfoss Link™
CC
Czerwona dioda LED miga powoli 5 razy Próba połączenia nieudana
Tab. 2: Sygnalizacja diody LED na module komunikacyjnym CCM
5.3 Przeprowadzanie testu sieci po dodaniu nowego urządzenia
Po zakończeniu instalacji wykonaj test sieci, aby upewnić się, że komunikacja pomiędzy dodanymi urządzeniami i panelem centralnym
Danfoss Link CC™ jest stabilna.
Uwaga: Nie przeprowadzaj testu sieci, dopóki panel centralny Danfoss Link™ CC nie będzie zamontowany w ostatecznym docelowym położeniu.
Pod koniec testu sieci panel centralny Danfoss Link™ CC czeka, aż wszystkie urządzenia zasilane bateryjnie zostaną wybudzone i zgłoszą
się. Postępuj według instrukcji wyświetlanych na ekranie. Jeśli test sieci będzie przebiegał bez problemów, nie trzeba będzie wykonywać
już innych czynności. Jeśli test sieci będzie wykonywany bardzo wolno, panel centralny Danfoss Link™ CC wyświetli instrukcje dotyczące
rozwiązywania problemów i poda użyteczne wskazówki dotyczące przyspieszania procesu.
5.4
Ustawianie kroków podstawowych w panelu centralnym Danfoss Link™ CC
Centrala Danfoss Air została dodana do systemu bezprzewodowego i jest gotowa do wykonania równoważenia przepływu powietrza.
Zaraz po dodaniu centrali do systemu na ekranie zostanie wyświetlony monit o nastawę kroku podstawowego powietrza wywiewanego
i nawiewanego.
Jeśli system został uruchomiony wcześniej/przez inne osoby, wprowadź nastawy podstawowe za pomocą menu serwisowego, naciskając przycisk sterownika Air Dial przez 5 sekund. Wykonaj poniższe kroki.
8
VIEWB349 Danfoss Heating Solutions
Serwis
Wstecz
Info
Reserwa filtra
Ust. języka
Ust. krok podst.
Test łączności
Akcesoria
Instrukcja montażu
Centrale Danfoss Air
6 Równoważenie głównego strumienia powietrza
Aby zagwarantować możliwie największą wydajność pracy instalacji, należy przede wszystkim
zrównoważyć główne strumienie powietrza. Nie należy przeprowadzać równoważenia instalacji,
jeżeli temperatura zewnętrzna jest poniżej -3°C, ponieważ urządzenia włączą się w trybie ochrony przeciwzamarzaniowej (oznaczanej migającą ikoną na wyświetlaczu). Jeżeli równoważenie
instalacji jest konieczne w temperaturach poniżej -3°C, należy odłączyć zasilanie na 20 sekund,
aby wyłączyć ochronę przeciwzamarzaniową na 90 minut.
Uwaga: Zamknij wszystkie drzwi i wyłącz okap kuchenny.
1. Zdejmij przedni panel z centrali, pociągając za jego uchwyty.
2. Zobacz rysunek systemu kanałów, na którym podane są zalecane wartości nastaw wstępnych dla wszystkich anemostatów. Zamknij anemostaty do końca, a następnie otwórz je,
przekręcając pełnymi obrotami w kierunku otwierania (o liczbę obrotów wskazaną na rysunku systemu kanałów). Podczas konfigurowania instalacji, dla których Danfoss nie zwymiarował systemu kanałów, anemostaty nawiewne i wywiewne należy ustawić zgodnie z
instrukcjami kierownika projektu.
3. Jeżeli w instalacji znajdują się przepustnice, otwórz je do końca.
4. Zamontuj rurki pomiarowe między punktami pomiarowymi centrali po stronie wywiewnej
a manometrem ciśnienia różnicowego.
5. Posługując się charakterystyką przepływową wymiennika ciepła (naklejka z przodu centrali), upewnij się, że ciśnienie różnicowe w części wywiewnej odpowiada żądanemu przepływowi. Jeżeli wartość ciśnienia jest zbyt niska, zwiększ prędkość wentylatora, aby osiągnąć
wymaganą wartość.
6. Przemieść rurki pomiarowe do punktów pomiarowych na stronie nawiewu i w podobny
sposób wyznacz przepływ powietrza nawiewanego.
7. Po wyregulowaniu wartości podstawowych przepływów powietrza skonfiguruj nastawy
poszczególnych anemostatów. W większości przypadków wymaga to niewielkich zmian w
wybranych krokach podstawowych, lecz procedurę można wykonać w pomieszczeniu poprzez wyregulowanie anemostatów lub dostroić kroki podstawowe za pomocą sterownika
Air Dial.
Pomiar powietrza usuwanego do oto-
czenia
Pomiar powietrza nawiewanego
7 Menu serwisowe
Regulacja działającej instalacji
1. Naciśnij przycisk sterownika Air Dial na 5 sekund, aby otworzyć menu serwisowe.
2. Naciśnij pozycję „Ustaw krok podstawowy”, aby włączyć specjalny tryb uruchomienia przy
oddaniu do eksploatacji (w którym wszystkie oddziaływania zewnętrzne nie zakłócają instalacji — monter steruje wentylatorami powietrza nawiewanego i usuwanego do otoczenia w zakresie 1–100% prędkości wentylatora). Menu serwisowe pozostaje otwarte przez
godzinę, po czym wyłącza się.
Naciśnij przycisk sterownika Air Dial i przytrzymaj go przez 5 sekund, aby otworzyć menu serwi-
sowe , za pomocą którego można zmienić podstawowe nastawy, takie jak język, zegar filtru, kroki podstawowe itd.
Resetowanie instalacji
1. Jeżeli instalacja została już zrównoważona, należy zanotować podstawowe kroki wentylatora w celu późniejszego ich przywrócenia. Wartości te znajdują się w menu serwisowym:
Menu serwisowe > Info > Kroki podstawowe.
2. Wyjmij jedną baterię ze sterownika Air Dial, a następnie włóż ją ponownie, jednocześnie
naciskając przycisk sterownika aż do usłyszenia sygnału dźwiękowego. Sterownik Air Dial
jest teraz w trybie rozruchu.
3. Odłącz kabel zasilający lub komunikacyjny.
4. Podczas ponownego podłączania kabla naciśnij przycisk na module komunikacyjnym CCM,
aż będzie migała tylko zielona dioda LED.
5. Instalacja zostanie zresetowana do nastaw fabrycznych.
Danfoss Heating Solutions VIEWB349
9
450
325
177
160
1263
1180
600
1
2
3
4
580
450
325
177
1
2
3
4
1
2
3
4
5
6
6
5
1
2
3
4
5
6
100%
85%
1000 J/m³
70%
58%
46%
33%
21%
350
300
250
200
150
100
50
0
0 50 100 150 200 250 300 350 400 450
*0.45 W/m³/h
83%
84%
85%
86%
87%
88%
89%
90%
91%
92%
93%
94%
0 50 100 150 200 250 300
Instrukcja montażu Centrale Danfoss Air
8 Dane techniczne
8.1 Centrala a²
Wymiary
Rzut z przodu (bez panelu przedniego)
Filtr powietrza wywiewanego
Filtr powietrza nawiewanego
Wykres przepływu (do równoważenia)
Przycisk resetu filtra
Ciśnienie różnicowe powietrza wywiewanego
Ciśnienie różnicowe powietrza nawiewanego
Powietrze świeże
Powietrze usuwane do oto-
czenia
Powietrze wywiewane
Powietrze nawiewane
Ciężar urządzenia: 52 kg
Wydajność Sprawność temperaturowa
Ciśnienie [Pa] η [%]
Przepływ [m³/h]
* 0,45 W/m³/h = Wymagania dla domów pasywnych.
Przepływ [m³/h] Pinst. [Pa] SFP [J/m³] P1 łączn. [W]
160 50 615 27
220 70 728 44
220 100 854 52
260 70 783 57
260 100 894 65
300 90 936 78
Tab. 3: Wydajność dla centrali a²
Przepływ [m³/h]
Powietrze wywiewane Świeże powietrze
t = 21°C RH = 36% t = -3°C RH = 80% z kondensacją i nierównowagą 5%
t = 25°C RH < 27% t = 5°C wg EN308
Tab. 4: Sprawność temperaturowa dla centrali a²
10
VIEWB349 Danfoss Heating Solutions
Instrukcja montażu
Przepływ
[m³/h]
162 70
162 100
216 70
216 100
250 100
* Wartości dla ciśnienia akustycznego obliczone dla pomieszczenia standardowego o pow. = 10 m², wys. = 2,4 m i średnim pochłanianiu 0,2.
Ciśnienie
[Pa]
Zmierzone na
Kanał powietrza
nawiewanego
Kanał powietrza
wywiewanego
Obudowa 40
Kanał powietrza
nawiewanego
Kanał powietrza
wywiewanego
Obudowa 41
Kanał powietrza
nawiewanego
Kanał powietrza
wywiewanego
Obudowa 45
Kanał powietrza
nawiewanego
Kanał powietrza
wywiewanego
Obudowa 46
Kanał powietrza
nawiewanego
Kanał powietrza
wywiewanego
Obudowa 49
Centrale Danfoss Air
Pasmo częstotliwości [Hz], moc akustyczna Lw(A) [dB(A)] Ciśnienie akustycz-
ne Lp(A) (dla po-
63 125 250 500 1000 2000 4000 8000
23 34 40 36 29 25 17 18
23 33 39 37 29 24 18 18
25 35 43 38 31 28 18 18
25 36 42 39 30 25 17 18
26 36 44 39 33 30 19 18
28 36 43 41 34 29 18 18
26 37 44 40 34 31 19 18
27 37 45 42 35 30 19 18
28 39 46 42 37 33 21 18
30 39 48 45 38 33 20 18
mieszczenia stan-
dardowego*)
[dB(A)]
Tab. 5: Dane dot. dźwięku dla centrali a²
Danfoss Heating Solutions VIEWB349
11
250
440
160
528
318
1180
1342
600
1
2
3
4
780
440
160
528
318
1
2
3
4
1
2
3
4
5
6
6
5
1
2
3
4
5
6
40%
56%
82%
100%
1000 J/m³
300
250
200
150
100
50
0
0 50 100 150 200 250 300 350 400 450 500 550 600
*0.45 W/m³/h
80%
81%
82%
83%
84%
85%
86%
87%
88%
89%
90%
0 50 100 150 200 250 300 350 400 450 500
Instrukcja montażu
Centrale Danfoss Air
8.2 Centrala a³
Wymiary
Powietrze świeże
Powietrze usuwane do oto-
czenia
Powietrze wywiewane
Powietrze nawiewane
Ciężar urządzenia: 67 kg
Rzut z przodu (bez panelu przedniego)
Wydajność Sprawność temperaturowa
Ciśnienie [Pa] η [%]
Filtr powietrza wywiewanego
Filtr powietrza nawiewanego
Wykres przepływu (do równoważenia)
Przycisk resetu filtra
Ciśnienie różnicowe powietrza wywiewanego
Ciśnienie różnicowe powietrza nawiewanego
Przepływ [m³/h]
* 0,45 W/m³/h = Wymagania dla domów pasywnych.
Przepływ [m³/h] Pinst. [Pa] SFP [J/m³] P1 łączn. [W]
200 70 787 44
350 70 835 81
450 70 973 122
350 100 1000 97
Tab. 6: Wydajność dla centrali a³
Powietrze wywiewane Świeże powietrze
t = 21°C RH = 36% t = -3°C RH = 80% z kondensacją i nierównowagą 5%
t = 25°C RH < 27% t = 5°C wg EN308
Tab. 7: Sprawność temperaturowa dla centrali a³
Przepływ [m³/h]
12
VIEWB349 Danfoss Heating Solutions
Instrukcja montażu
Przepływ
[m³/h]
350 70
450 100
* Wartości dla ciśnienia akustycznego obliczone dla pomieszczenia standardowego o pow. = 10 m², wys. = 2,4 m i średnim pochłanianiu 0,2.
Tab. 8: Dane dot. dźwięku dla centrali a³
Ciśnienie
[Pa]
Zmierzone na
Kanał powietrza
nawiewanego
Kanał powietrza
wywiewanego
Obudowa 57
Kanał powietrza
nawiewanego
Kanał powietrza
wywiewanego
Obudowa 61
Centrale Danfoss Air
Pasmo częstotliwości [Hz], moc akustyczna Lw(A) [dB(A)] Ciśnienie akustycz-
ne Lp(A) (dla po-
63 125 250 500 1000 2000 4000 8000
35 45 56 49 47 44 31 16
35 44 54 48 48 44 31 19
39 48 62 55 52 50 37 22
39 47 61 55 53 48 37 20
mieszczenia stan-
dardowego*)
[dB(A)]
Danfoss Heating Solutions VIEWB349
13
530
1005
108
287
438
125
161
254
296
125
430
224
160
1
2
3
4
5
6
7
89
98
10
1
2
3
4
5
6
7
8
9
10
85%
70%
58%
46%
33%
21%
*0.45 W/m³/h
1000 J/m³
350
300
250
200
150
100
50
0
0 50 100 150 200 250 300
100%
84%
85%
86%
87%
88%
89%
90%
91%
92%
93%
0 50 100 150 200 250
Instrukcja montażu Centrale Danfoss Air
8.3 Centrala w¹
Powietrze nawiewane
Powietrze wywiewane
Powietrze usuwane do otoczenia
Powietrze świeże
Odpływ kondensatu
Filtr powietrza wywiewanego
Filtr powietrza nawiewanego
Ciśnienie różnicowe powietrza wywie-
wanego
Ciśnienie różnicowe powietrza nawie-
wanego
Przycisk resetu filtra
Ciężar urządzenia: 32 kg
Wydajność Sprawność temperaturowa
Ciśnienie [Pa] η [%]
* 0,45 W/m³/h = Wymagania dla domów pasywnych.
Przepływ [m³/h] Pinst. [Pa] SFP [J/m³] P1 łączn. [W]
100 35 588 16
100 55 682 19
140 60 710 28
140 70 759 30
180 70 798 40
180 100 945 47
Tab. 9: Wydajność dla centrali w¹
Powietrze wywiewane Świeże powietrze
t = 21°C RH = 52% t = 5°C RH = 80% z kondensacją i nierównowagą 5%
t = 25°C RH < 27% t = 5°C wg EN308
Tab. 10: Sprawność temperaturowa dla centrali w¹
Przepływ
[m³/h]
Ciśnienie
[Pa]
Zmierzone na
Kanał powietrza
126 70
nawiewanego
Kanał powietrza
wywiewanego
14
Obudowa 47
Przepływ [m³/h]
Przepływ [m³/h]
Pasmo częstotliwości [Hz], moc akustyczna Lw(A) [dB(A)] Ciśnienie akustycz-
ne Lp(A) (dla po-
63 125 250 500 1000 2000 4000 8000
mieszczenia stan-
dardowego*)
[dB(A)]
20 30 41 42 38 30 19 18
18 30 41 41 30 26 18 18
VIEWB349 Danfoss Heating Solutions
Instrukcja montażu
Przepływ
[m³/h]
126 100
162 70
162 100
216 70
216 100
* Wartości dla ciśnienia akustycznego obliczone dla pomieszczenia standardowego o pow. = 10 m², wys. = 2,4 m i średnim pochłanianiu 0,2.
Ciśnienie
[Pa]
Zmierzone na
Kanał powietrza
nawiewanego
Kanał powietrza
wywiewanego
Obudowa 50
Kanał powietrza
nawiewanego
Kanał powietrza
wywiewanego
Obudowa 53
Kanał powietrza
nawiewanego
Kanał powietrza
wywiewanego
Obudowa 55
Kanał powietrza
nawiewanego
Kanał powietrza
wywiewanego
Obudowa 57
Kanał powietrza
nawiewanego
Kanał powietrza
wywiewanego
Obudowa 56
Centrale Danfoss Air
Pasmo częstotliwości [Hz], moc akustyczna Lw(A) [dB(A)] Ciśnienie akustycz-
ne Lp(A) (dla po-
63 125 250 500 1000 2000 4000 8000
22 32 46 45 39 32 21 18
22 33 43 42 32 27 19 18
23 31 43 46 41 33 22 18
26 31 42 43 33 29 21 18
28 33 44 48 43 35 23 18
29 34 44 51 37 31 23 18
28 33 44 54 46 37 28 18
27 33 43 52 39 33 27 18
28 35 45 55 46 38 29 18
32 34 44 52 40 34 28 18
mieszczenia stan-
dardowego*)
[dB(A)]
Tab. 11: Dane dot. dźwięku dla centrali w¹
Danfoss Heating Solutions VIEWB349
15
590
1055
580
126
270
389
110
295
480
1
2
3
4
5
6
7
8
9
98
10
1
2
3
4
5
6
7
8
9
10
100%
85%
70%
58%
46%
33%
21%
300
250
200
150
100
50
0
*0.45 W/m³/h
1000 J/m³
0 50 100 150 200 250 300 350 400
83%
84%
85%
86%
87%
88%
89%
90%
91%
92%
93%
94%
0 50 100 150 200 250 300
Instrukcja montażu Centrale Danfoss Air
8.4 Centrala w²
Powietrze nawiewane
Powietrze wywiewane
Powietrze usuwane do otoczenia
Powietrze świeże
Odpływ kondensatu
Filtr powietrza wywiewanego
Filtr powietrza nawiewanego
Ciśnienie różnicowe powietrza wywie-
wanego
Ciśnienie różnicowe powietrza nawie-
wanego
Przycisk resetu filtra
Ciężar urządzenia: 45 kg
Wydajność Sprawność temperaturowa
Ciśnienie [Pa] η [%]
* 0,45 W/m³/h = Wymagania dla domów pasywnych.
Przepływ [m³/h] Pinst. [Pa] SFP [J/m³] P1 łączn. [W]
160 50 700 31
220 70 832 51
220 100 963 59
260 70 892 64
260 100 996 72
280 90 1000 78
Tab. 12: Wydajność dla centrali w²
Powietrze wywiewane Świeże powietrze
t = 21°C RH = 36% t = -3°C RH = 80% z kondensacją i nierównowagą 5%
t = 25°C RH < 27% t = 5°C wg EN308
Tab. 13: Sprawność temperaturowa dla centrali w²
Przepływ
[m³/h]
Ciśnienie
[Pa]
Zmierzone na
Kanał powietrza
126 50
nawiewanego
Kanał powietrza
wywiewanego
Obudowa 39
16
Przepływ [m³/h]
Pasmo częstotliwości [Hz], moc akustyczna Lw(A) [dB(A)] Ciśnienie akustycz-
63 125 250 500 1000 2000 4000 8000
20 30 34 36 23 19 17 18
16 31 37 36 29 21 17 18
VIEWB349 Danfoss Heating Solutions
Przepływ [m³/h]
ne Lp(A) (dla po-
mieszczenia stan-
dardowego*)
[dB(A)]
Instrukcja montażu Centrale Danfoss Air
Pasmo częstotliwości [Hz], moc akustyczna Lw(A) [dB(A)] Ciśnienie akustycz-
Przepływ
[m³/h]
162 70
162 100
216 70
216 100
250 100
* Wartości dla ciśnienia akustycznego obliczone dla pomieszczenia standardowego o pow. = 10 m², wys. = 2,4 m i średnim pochłanianiu 0,2.
Ciśnienie
[Pa]
Zmierzone na
Kanał powietrza
nawiewanego
Kanał powietrza
wywiewanego
Obudowa 44
Kanał powietrza
nawiewanego
Kanał powietrza
wywiewanego
Obudowa 46
Kanał powietrza
nawiewanego
Kanał powietrza
wywiewanego
Obudowa 47
Kanał powietrza
nawiewanego
Kanał powietrza
wywiewanego
Obudowa 49
Kanał powietrza
nawiewanego
Kanał powietrza
wywiewanego
Obudowa 53
63 125 250 500 1000 2000 4000 8000
23 33 35 40 32 24 18 18
20 33 44 39 34 26 18 18
25 36 42 42 34 28 18 18
21 33 43 41 35 28 18 18
25 34 42 42 35 28 19 18
22 34 44 43 37 31 20 18
26 36 43 44 36 30 20 18
23 34 45 44 33 32 20 18
27 36 45 45 38 31 21 18
24 37 47 45 40 34 22 18
ne Lp(A) (dla po-
mieszczenia stan-
dardowego*)
[dB(A)]
Tab. 14: Dane dot. dźwięku dla centrali w²
9 Usuwanie usterek
Błąd Przyczyna Rozwiązanie
Alarm: Błąd filtra Filtry powietrza są brudne. Wymień filtry powietrza i zresetuj alarm.
Alarm: Niski stan naładowania baterii Napięcie baterii sterownika Air Dial jest zbyt ni-
skie.
Alarm: Brak połączenia z modułem komunikacyjnym CCM/nieudany test połączenia
Alarm: Brak połączenia Modbus/błąd testu
połączenia
Utracono komunikację między sterownikiem
Air Dial a modułem komunikacyjnym CCM, co
zwykle jest spowodowane obecnością przeszkody między elementami, na przykład rurociągów stalowych, innych obiektów stalowych,
osłony materiału izolacyjnego z folią aluminiową itp. Inną przyczyną problemu może być praca innego urządzenia bezprzewodowego, które nie odpowiada właściwym normom (emitując zakłócenia radiowe).
Kabel łączący moduł komunikacyjny CCM z
centralą został odłączony lub jest uszkodzony.
Wymień 4 baterie typu AAA w sterowniku Air Dial.
Jeżeli znajdziesz przeszkodę, usuń ją. Jeżeli nie jest to możliwe, przenieś moduł
komunikacyjny CCM w miejsce zapewniające bezpośrednią widoczność radiową.
Jeżeli błąd występuje z powodu działania innych urządzeń bezprzewodowych
w budynku, wyłączaj je kolejno, aby
znaleźć przyczynę.
Jeżeli żadne z powyższych rozwiązań
nie pozwoliło rozwiązać problemu,
skontaktuj się z firmą Danfoss.
Sprawdź kabel i podłącz go, jeżeli to konieczne. Jeśli kabel jest podłączony, a
błąd nadal występuje, skontaktuj się z
firmą Danfoss.
Danfoss Heating Solutions VIEWB349
17
Instrukcja montażu Centrale Danfoss Air
Błąd Przyczyna Rozwiązanie
Alarm: Powietrze w pomieszczeniu jest
zbyt zimne
Alarm: Pożar Jeden z czterech czujników temperatury cen-
Alarm: Błąd czujnika Czujnik temperatury w centrali Danfoss Air lub
Niezwykle wysokie podciśnienie wewnątrz
budynku, opór stawiany przez drzwi
Woda skrapla się na ramach okiennych Intensywność wymiany powietrza jest zbyt ni-
Temperatura wewnątrz budynku jest zbyt
wysoka
Bypass został wyłączony w systemie wentylacji.
Centrala hałasuje Centrala typu a: Jeżeli centrala jest montowana
System centralnego ogrzewania nie dostarcza
ciepła. Temperatura w pomieszczeniu spada,
więc centrala wyłącza się w celu ograniczenia
strat ciepła. Alarm włącza się, gdy sterownik Air
Dial wykryje spadek temperatury w pomieszczeniu poniżej +10°C.
trali Danfoss Air lub czujnik temperatury w
zdalnym sterowniku Air Dial wykrył temperaturę przekraczającą +70°C. Centrala wyłącza się,
dopóki wszystkie czujniki nie wskażą temperatury poniżej +70°C.
sterowniku Air Dial jest uszkodzony.
Przepływ powietrza wywiewanego jest większy
niż przepływ powietrza nawiewanego. Nie wykonano prawidłowego zrównoważenia podczas konfiguracji instalacji lub centrala pracuje
w ekstremalnych warunkach rozmrażania (na
przykład przy temperaturze zewnętrznej poniżej -12°C).
ska. Kondensacja pary następuje, gdy temperatura powierzchni jest niska, a wilgotność powietrzna jest wysoka, co zachodzi zwykle w łazienkach lub pomieszczeniach gospodarczych,
np. w pralni, gdzie powieszono odzież do odcieknięcia (skraplanie się wody w niewielkich
ilościach jest normalne w łazience tuż po prysznicu, ale zjawisko powinno ustąpić w ciągu
pół godziny).
Ustawienia termostatów w budynku są zbyt
wysokie.
Bypass został wyłączony w systemie wentylacji. Włącz bypass w następującej lokalizacji:
bezpośrednio na belkach stropowych, może
pojawić się hałas spowodowany drganiami. Należy zamontować centralę na odpowiednim
podeście.
Centrala typu w: Jeżeli między centralą a ścianą
nie zamontowano gumowych przekładek i/lub
na wsporniku naściennym nie założono listwy
silikonowej, może występować hałas spowodowany drganiami.
Uszkodzone łożyska wentylatorów powodują
zgrzytanie.
Sprawdź, czy działa system centralnego
ogrzewania. Jeżeli nie można rozwiązać
problemu, wezwij hydraulika lub skontaktuj się z firmą Danfoss.
Jeżeli błąd został usunięty, wyłącz i ponownie uruchom system wentylacji w
celu przywrócenia jego normalnego
działania. Zasilanie można odłączyć
przez wyciągnięcie kabla zasilania z
gniazdka.
Sprawdź wszystkie pomieszczenia,
opuść budynek.
Jeżeli błąd został usunięty, wyłącz i ponownie uruchom system wentylacji w
celu przywrócenia jego normalnego
działania. Zasilanie można odłączyć
przez wyciągnięcie kabla zasilania z
gniazdka.
Skontaktuj się z firmą Danfoss.
Instalacja będzie nadal działać, ale z
pewnymi ograniczeniami.
Nierównowaga przepływu powinna wynosić od 4% do 10% na korzyść powietrza wywiewanego. Jeśli jednak drzwi
będą nadal stawiały opór z powodu
podciśnienia, skontaktuj się z firmą Danfoss.
Jeżeli problemy występują wyłącznie
podczas ostrej zimy, ich powodem jest
wbudowana funkcja rozmrażania, która
zmniejsza ilość powietrza nawiewanego, co nie jest wadą, lecz normalnym
(choć bardzo rzadkim) zjawiskiem.
Zwiększ prędkość wentylatora (w trybie
ręcznym) lub przełącz centralę w tryb
na żądanie lub w tryb programu.
Włącz funkcję Autoboost.
Zmniejsz ustawienia termostatów.
menu główne Bypass Automatyczny
bypass.
Upewnij się, że centrala została zamontowana na podeście zgodnie z instrukcją montażu.
Upewnij się, że założono przekładki gumowe i listwę silikonową zgodnie z
podręcznikiem montażu.
Jeżeli łożysko kulowe może być uszkodzone, skontaktuj się z firmą Danfoss.
18
VIEWB349 Danfoss Heating Solutions
Instrukcja montażu Centrale Danfoss Air
Błąd Przyczyna Rozwiązanie
Hałas wydobywający się z anemostatów Przepływ powietrza jest zbyt duży. Hałas nie występuje w prawidłowo zwy-
miarowanej i uruchomionej instalacji.
Jeżeli jednak anemostaty są zamknięte
(np. podczas czyszczenia), instalacja
może syczeć.
Nie jest to błędem, lecz normalnym trybem pracy. Ta funkcja wyłączy się automatycznie, gdy temperatura zewnętrzna wzrośnie.
Jest wyświetlana ikona mrozu
Ciśnienie na anemostacie jest zbyt wysokie.
Na kanale głównym nie zamontowano tłumika.
Instalacja działa w trybie rozmrażania, ponieważ niska temperatura zewnętrzna grozi oblodzeniem wymiennika ciepła.
Danfoss Heating Solutions VIEWB349
19
Instrukcja montażu Centrale Danfoss Air
Danfoss Sp. z o. o.
ul. Chrzanowska
505-825 Grodzisk Mazowiecki
Telefon: (22) 755 07 00
Telefax: (22) 755 07 01
e-mail: info@danfoss.pl
www.danfoss.pl
Danfoss nie ponosi odpowiedzialności za możliwe błędy drukarskie w katalogach, broszurach i innych materiałach drukowanych. Dane techniczne zawarte w broszurze mogą ulec zmianie bez wcześniejszego uprzedzenia, jako efekt stałych ulepszeń i modyfikacji naszych urządzeń. Wszystkie znaki towarowe w tym materiale są własnością odpowiednich spółek. Danfoss Heating Solutions, logotyp Danfoss
Heating Solutions są znakami towarowymi Danfoss A/S. Wszystkie prawa zastreżone.
VIEWB349 Produced by Danfoss Heating Solutions © 06/2014
Loading...
