Danfoss CCR3 Data sheet [lt]

Techninis aprašymas

CCR3+ valdiklis

Grąžinamos temperatūros reguliavimas ir temperatūros
registravimas

Aprašymas

CCR3+ – tai elektroninis reguliatorius, skirtas
grąžinamai temperatūrai reguliuoti vienvamzdžių
šildymo sistemų stovuose, remiantis srauto
temperatūros signalu. Su CCR3+ reguliatoriumi
vienvamzdė šildymo sistema tampa efektyvia
kintamojo srauto sistema, kurios stovo srautas
valdomas pagal šilumos poreikį.

CCR3+ naudojamas kartu su AB-QM automatinio
balansavimo ir reguliavimo ventiliu, kuriame
sumontuotos TWA-Z (NO) tipo termopavaros
ir ESMC tipo nuotoliniai temperatūros jutikliai.

CCR3+ kartu su AB-QM ir TWA-Z sudaro pilną
vienvamzdei sistemai skirtą elektroninį
sprendimą: AB-QTE

Pagrindiniai duomenys:

• Skirta AB-QM DN 10-32 mm

• Maksimalus valdomų stovų skaičius:
20 (praplėtimas +16, naudojant praplėtimo modulį)

• Neribojamas atstumas tarp stovų
(reguliuojančių ventilių) ir reguliatoriaus

• Impulso pločio moduliacijos (Pulse Wide
Modulation – PWM) algoritmas

• Grąžinama temperatūra (kreivė) reguliuojama
9taškuose

• Galimas atskiras stovo nustatymas

• Galimas ryšys su BMS sistema

• Integruotas žiniatinklio serveris, skirtas prieigai
naudojant mobiliuosius įrenginius arba kompiuterį
(rodmenys, nustatymai, duomenų žurnalai ir t. t.)

• Šviesos diodų būsenos indikatoriai

• Srauto valdymas stovuose pagrįstas šilumos
poreikiu

• Integruota žiniatinklio serverio programėlė,
„Wi-Fi“ ryšys ir LAN prievadas

Privalumai

Užsakymas

• Patobulintas patalpos temperatūros valdymas

• Pašalinamas pastato perteklinis šildymas

• Sumažinamos šildymo išlaidos, todėl
įrenginys atsiperka greičiau nei per 4 metus

• Nuotolinis visų temperatūros nustatymų valdymas
ir prieiga (nereikia pačiam prieiti prie stovų!)

Dėžutėje yra: CCR3+ reguliatorius, 1 ESMC jutiklis

Tipas Paskirtis Maitinimo įtampa

CCR3+ valdiklis

Grąžinamos temperatūros reguliavimas

ir temperatūros registravimas

24 V pastovioji srovė NO/20 003Z0396

Pavaros tipas /

skaičius

Kodas

Priedas

Tipas Paskirtis Įtampa Komentarai Kodas

TWA-Z (NO) Termopavaros 24 V 1,2 m kabelis 08 2F1220
Rinkinys:

TWA-Z (NO) su
ESMC (PT 1000)

ESMC (PT 1000) Paviršiaus jutiklis - 2 metrų kabelis 08 7N 0011
CCR+ praplėtimo

modulis

Termopavaros su paviršiaus jutikliu 24 V - 003Z0388

Sistemos praplėtimas (pridėti 16 stovų) 24 V pastovioji srovė - 0 03Z3852

© Danfoss | 2019.03

VD.GM.E1.21 | 1

Techninis aprašymas CCR3+ valdiklis

Taikymas

1 pa v. CCR3+ valdiklis: 20 stovų schema

2 pa v. CCR3+ valdiklis: 36 stovų schema

2 | © Danfoss | 2019.03

VD.GM.E1.21

Techninis aprašymas CCR3+ valdiklis

Taikymas (tęsinys)

AB-QTE sprendimas konvertuoja vienvamzdę
šildymo sistemą (paprastai nuolatinio srauto
sistemą) į efektyvią kintamo srauto sistemą.
Šis pažangus sprendimas dinamiškai valdo srautą
stovuose, pagal stovų apkrovą reguliuodamas
grąžinamą temperatūrą. Platus grąžinamos
temperatūros nustatymo diapazonas (9 nustatymo
taškai) užtikrina sistemos efektyvumą visame srauto
temperatūros nuo 35 iki 90 °C diapazone.

Vienvamzdžių sistemų stovuose srautas palaikomas
net kai uždaryti visi termostatai; vanduo teka
apvadu, todėl už šildymą mokama daugiau (šilumos
nuostoliai, išlaidos siurbimui, perteklinis šildymas ir
t. t.) Radiatoriaus termostatas reguliuoja kambario
temperatūrą, reguliuodamas srautą pratekantį
per radiatorių, keisdamas srauto per radiatorių ir
apvadą santykį; tačiau bendras stovo srautas išlieka
pastovus. Esant dalinėms apkrovoms (uždaryti kai
kurie termostatai), grąžinamo vandens temperatūra
stovuose kyla, todėl karšti stovai papildomai šildo
kambarius.
Renovavus pastatą ir sumažinus pastato šilumos
nuostolius šildymo sistema tampa per daug
galinga. Perteklinio šildymo problema tampa dar
aktualesnė.

CCR3+ reguliatorius yra AB-QTE sprendimo, skirto
vienvamzdžio šildymo sistemoms, dalis. Jis keičia
vienvamzdę šildymo sistemą (paprastai nuolatinio
srauto sistemą) į efektyvią kintamojo srauto
sistemą. Šis pažangus sprendimas dinamiškai
valdo srautą stovuose, pagal stovų apkrovą
reguliuodamas grąžinamą temperatūrą. Platus
grąžinamos temperatūros nustatymo diapazonas
(9 nustatymo taškai) užtikrina sistemos efektyvumą
visame srauto temperatūros nuo 35 iki 90 °C
diapazone.

Tradicinėse vienvamdžių sistemų stovuose srautas
palaikomas net kai uždaryti visi termostatai. Vanduo
visada teka per apvadą. Radiatoriaus termostatas
reguliuoja kambario temperatūrą, reguliuodamas
srautą per radiatorių, keisdamas srauto per
radiatorių ir apvadą santykį. Bendras stovo srautas
išlieka pastovus. Esant dalinėms apkrovoms
(uždaryti kai kurie termostatai), grąžinamo
vandens temperatūra stovuose kyla. Dėl to šildymo
išlaidos yra didelės: šildymo nuostoliai, išlaidos
siurbimui, perteklinis šildymas ir t. t. Jei pastatas
yra renovuotas, perteklinis šildymas dar labiau
padidėja, nes šildymo sistema tampa per didelė.

Palyginti su automatiniu sprendimu (QT

termostatiniai elementai), AB-QTE sprendimas
apima platų temperatūros nustatymo
diapazoną, kaip parodyta 3 pav. Visi grąžinamos
temperatūros nustatymo taškai atitinka
srauto temperatūrą, kuri leidžia automatiškai
prisitaikyti prie oro sąlygų pagal toliau
nurodytas taisykles: kuo žemesnė išorės
temperatūra, tuo aukštesnė srauto temperatūra
– išskyrus aukštesnę grąžinamą temperatūrą,
kuri nuolat optimizuojama pagal srauto
parametrą.

• Taigi vienvamzdė sistema tampa efektyvia
kintamojo srauto sistema.

• AB-QTE sprendimas yra tobulas aptarnavimo,
stebėjimo ir priežiūros požiūriu. CCR2+ turi
šviesos diodo būsenos indikatorių, integruotą
žiniatinklio serverio programėlę, „Wi-Fi“ ryšį ir
LAN prievadą, kuriuos naudodamas vartotojas
išmaniajame įrenginyje arba kompiuteryje gali
rankiniu būdu nustatyti ir stebėti išmatuotus
sistemos parametrus.

Vienvamzdėms renovuotoms sistemoms skirtas
„Danfoss“ AB-QTE sprendimas – tai geriausias
sprendimas, kuriuo pirmą kartą pasiūlyta
valdyti pagal dvigubą kreivę. Pirmoji: pirminėje
pusėje, paprastai šilumos punkte, kur lauko
oro kompensatorius valdo srauto temperatūrą
pagal lauko temperatūrą (remiantis oro sąlygų
kompensavimo kreive). Antroji: antrinėje
pusėje, kurioje grąžinamos temperatūros
kreivė koreguojama pagal tiekiamo vandens
temperatūrą. Kuo žemesnė išorės temperatūra,
tuo aukštesnė srauto temperatūra, todėl didėja
grąžinama temperatūra. Esmė: srautas yra nuolat
optimizuojamas. Taigi vienvamzdė sistema tampa
efektyvia kintamojo srauto sistema.

Grąžinamą temperatūrą galima reguliuoti
aštuoniuose taškuose, kurių kiekvienas atitinka
vieną srauto temperatūrą.
Nustatymą galima automatiškai taikyti visuose
stovuose arba meniu naudojant papildomą
nustatymo funkciją, o kiekvieno stovo grąžinamą
temperatūrą galima modifikuoti atskirai:
poslinkio faktorius – leidžia perkelti kiekvieną
kreivės tašką aukštyn arba žemyn. Nustatymo
diapazonas ±10 °C.

VD.GM.E1.21

AB-QTE sprendimas:

• Stovuose sumontuotas AB-QM užtikrina
reikiamą vandens balansą stovuose, esant bet
kokioms sistemos sąlygoms. Į visus stovus,
kurie nepriklauso nuo likusios sistemos,
paskirstomas reikiamas srautas.

• CCR3 ir pavaros sumontuotos ant AB-QM
valdo srautą stovuose reguliuojant grąžinamą
temperatūrą. Jei grąžinama temperatūra didėja,
CCR3+ automatiškai aptinka pokytį ir sumažina
srautą stovuose pagal nustatytus taškus
(kuo mažesnė stovų apkrova, tuo mažesnis
srautas reikalingas). Dėl to geriau reguliuojama
kambario temperatūra ir gerokai sumažinamas
perteklinis pastato šildymas.

srauto tempe ratūra

temperatūra [°C]

grąžinama temperatūra

lauko temperatūra [°C]

3 pa v. Grąžinamos temperatūros kreivių diagrama

© Danfoss | 2019.03 | 3

Techninis aprašymas CCR3+ valdiklis

Techniniai duomenys

Temperatūros jutiklis (S0, S1-S20 / S21-36) Pt1000, S0 – ESMC / ESM11 tipas, S1–S20 / S21–36 – ESMB tipas

Temperatūros ribos (registravimas) –20 °C … +120 °C

Matavimo tikslumas +/- 0,5 K

Įėjimai: B1, B2 ir B3 Laisvas kontaktas (5 V 1 mA)

Reguliavimo vožtuvų (stovų) skaičius

Išėjimo signalas į pavaras 24 V pastovioji srovė maks. 1 A

Pavojaus signalo išėjimas 24 V pastovioji srovė mak s. 1 A

Relės išėjimas 0–24 V pastovioji srovė maks. 1 A

Atminties tipas Integruota

Atminties talpa 8 GB

Laikmatis: Realaus laiko laikrodis Integruotos baterijos eksploatavimo laikas – 10 metų

Ryšio sąsajos

Numatytieji IP parametrai:

Aplinkos temperatūra

Transportavimo temperatūra –10 … +60 °C

IP kategorija IP 20

Maitinimas 24 V pastovioji srovė

Energijos suvartojimas (tik valdiklis)

Energijos suvartojimas (tik praplėtimo modulis) 1)VA

Svoris 0,3 kg

Montavimas 35 mm DIN laikikliai

1)

Kad pasirink tumėte tinkamą galios transf ormatorių, laikyk itės šios formulės: 24 V 10VA (reguliatorius) + 7 VA*/kiek vienai pavarai

1)

20 pagrindinių,16 papildomų su sistemos praplėtimunaudojant CCR+
praplėtimo modulį

- Wi-Fi (tik r yšio jungtis)

- TPC/IPjungtis (LAN kabelio jungtis)

- Modbus RS 485 RTU

- IP Modbus (L AN kabelio jungtis)

- Numaty tasis LAN IP adresas (statinis): 192.168.1.100

- Numaty tasis „WiFi“ prieigos IP adresas (statinis): 192.168.1.10

- IP adreso maskavimas: 255.255.255.0

- Tinklų sąsajos adresas: 192.168.1.1

- DNS adresas: 192.168.1.1

- CCR vardas: ccrplus

- Numatytasis slaptažodis: admin1234
0 … +50 °C ( tik CCR3+. Pavarų TWA-Z (NO) aplinkos temperatūra negali

būti didesnė negu 30 °C)

10 VA

Nustatymas Kad vienvamzdė šildymo sistema veiktų

efektyviai, reikia nustatyti AB-QM srautą
ir CCR3+ reguliatoriaus temperatūrą.

Rekomenduojama ši 3 veiksmų
nustatymo procedūra:

1. AB-QM nustatymas

2. CCR3+ valdiklio nustatymas

3. Stebėjimas

Vienvamzdės sistemos efektyvumą ir
AB-QM bei CCR3+ nustatymą lemia
dvi pagrindinės priežastys:

1. Pastato būsena po renovacijos
(izoliavus sienas ir stogą, pakeitus langus)
pasikeičia,esama šildymo sistema tampa
per didelė.

2. Dinaminio pobūdžio šildymo apkrova,
kuri pastate nenuspėjamai kinta dėl dalinių
apkrovų, vidaus veiksnių ir oro sąlygų.

Pastabos

• Sumontuokite temperatūros jutiklį
priešais AB-QM kaip galima arčiau
paskutinio stovo / kontūro radiatoriaus.

• Po renovacijos svarbu optimizuoti
(sumažinti) srauto temperatūrą.
Per aukšta tiekiamo vandens temperatūra
gali turėti įtakos radiatorių eksploatacinėms
savybėms ir srautas gali pradėti svyruoti.

Be to, optimizuota srauto temperatūra pagerina

vienvamzdės šildymo sistemos efektyvumą.
Turi būti numatytos blogiausios stovo sąlygos
(didelė apkrova, prasta izoliacija ir t. t.)

• Būtina užtikrinti tinkamą radiatoriaus apvado
srauto parametrą (paprastai apie 25–35 %).
Jeigu radiatoriaus įtaka labai didelėlyginant
su apvadu, gali būti tiekiamas per mažas
srautas, sumažėjus srautui stove / kontūre.

1. AB-QM nustatymas

Pirmiausia, prieš montuojant pavaras,
būtina nustatyti reikiamą AB-QM srautą.
Reikiamas srauto nustatymo dydisnegali
viršyti apskaičiuotosios konstrukcinės
srauto reikšmės. Srautą galima koreguoti
pagal standartines AB-QM nustatymo
rekomendacijas nuo 20 % iki 100 %.

2. CCR3+ valdiklio nustatymas

Grąžinamos temperatūros nustatymą
reikia atlikti CCR3+ valdiklyje centralizuotai
visuose stovuose.
Norint supaprastinti nustatymo procedūrą,
reikia reguliuoti tik 9 grąžinamos temperatūros
taškus, atitinkančius srauto temperatūrą,
pvz.: tiekiama temp. 40 °C (reikiama grąžinama
temp. 38 °C), tiekiama temp. 45 °C
(reikiama grąžinama temp. 40 °C) ir t. t.

4 | © Danfoss | 2019.03

VD.GM.E1.21

Techninis aprašymas CCR3+ valdiklis

Nustatymas (tęsinys)

Montavimas

Šie nustatymai bus taikomi visuose stovuose.
Vėliau, jei reikia, meniu galima pasirinkti keisti
kiekvieno stovo nustatymą atskirai. Nustatymo
tašką, jei reikia, galima perkelti aukštyn arba
žemyn. Ši parinktis leidžia paprastai pritaikyti
stovus individualiems poreikiams.

Daugiau informacijos apie nominalių sąlygų,
įskaitant dinaminio faktoriaus metodą,
temperatūros pasirinkimą ieškokite techniniame
QT termostatinių pavarų aprašyme, 6 psl.

Norint palengvinti nustatymą, CCR3+ valdiklyje
yra numatytieji nustatymai (gamykloje nustatyta
kreivė), kuri tinka tipinei renovuotai sistemai,
pagrįstai EN 15316 ir ISO 13790.

Pavaros:
daugiau informacijos rasite
TWA-Z techniniame aprašyme

Temperatūros jutikliai:
daugiau informacijos PT1000 (ESM, ESMB,
ESMC, ESMT, ESMU) techniniame aprašyme.

Pastaba: kad būtų kompensuojamas didelis nuotolis nuo
jutiklio iki CCR3+ reguliatoriaus (dėl papildomos laido varžos
temperatūra gali būti matuojama netiksliai), naudokite CCR3+
korekcijos koeficientus (žr. CCR3+ instrukcijas). Trumpesniems
kaip 10 m (0,75 mm2) ir 15 m (1,00 mm2) korekcija nere ikalinga.

3. Stebėjimas
Pasiektas AB-QTE sprendimo energijos
efektyvumas priklauso nuo CCR3+ valdiklio
nustatymo. Siekiant geriausių rezultatų,
ypatingai rekomenduojame stebėti sistemą
pirmąsias veikimo savaites. Paprasta prieiga
prie nustatymų vienoje centrinėje vietoje (kur
sumontuotas CCR3+ reguliatorius) leidžia atlikti
keitimus be papildomų išlaidų ir pastangų!

Temperatūros registravimas CCR3+ reguliatoriaus temperatūros

matavimo tikslumas: ±0,5 °C.

Temperatūros matuojamos stovuose
sumontuotais PT 1000 temperatūros jutikliais.
Jei CCR3 naudojamas tik temperatūroms
įrašyti, pavarų montuoti ant AB-QM nebūtina.
Matavimo laiko (duomenų rinkimo) intervalus,
naudojant reguliatoriaus klaviatūrą,
galima nustatyti nuo 1 minutės.
Duomenys saugomi vidinėje atmintyje.
Duomenų rinkimo intervalas labai priklauso
nuo matavimo intervalo.
Duomenys įrašomi *.csv formatu ir
juos bet kuriuo metu galima atsisiųsti
naudojant duomenų meniu.
Duomenis galima vizualizuoti
naudojant skaičiuokles ir diagramas.

VD.GM.E1.21

© Danfoss | 2019.03 | 5

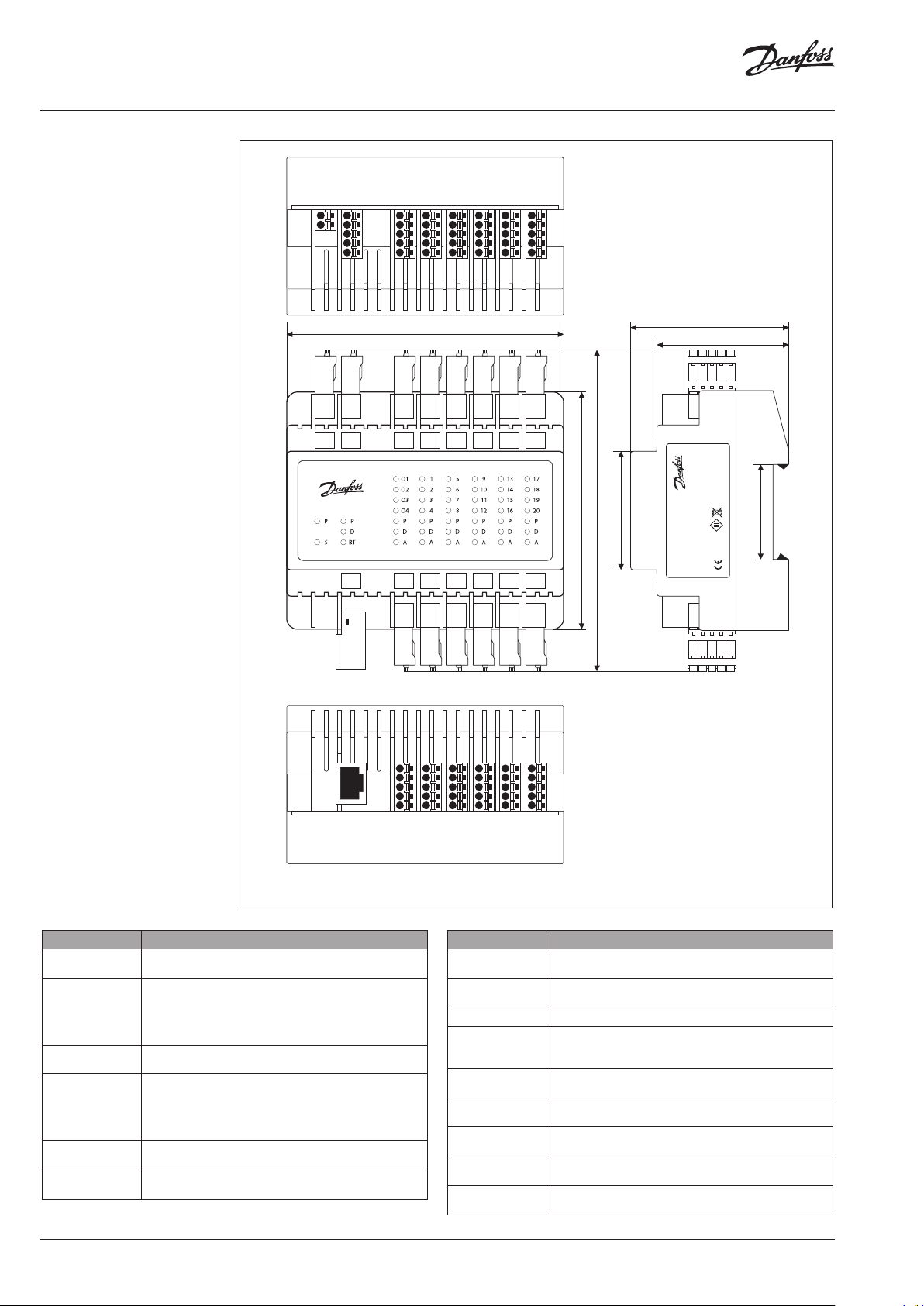

Techninis aprašymas CCR3+ valdiklis

Laidau, matmenys
ir montavimas

G

G

Lbus

24VDC

G
B
A

POWER

Master

LBus

0V

RS485

24VDC

CCR3+ Controller

TCP/IP

LAN

C

CCCCC

O4

V4

V8

V12

O3

V3
O2
O1

Module 0

V7
V2 V6 V10 V14 V18
V1

V5

Module 1

Module 2

V16

V11

V15

V9

V13

Module 3

Module 4

105 mm

C

O1-4

B1-3 S0

G

V1-4

S1-4

C

G

C

V5-8CV9-12

S5-8GS9-12

C

V13-16

S13-16

G

G

V20
V19

V17

Module 5

V17-20

S17-20

G

60 mm

50 mm

C

Danfoss A/S

MADE IN POLAND

6430 Nordborg, Denmark

90 mm

45 mm

122 mm

CCR3+

003Z0396

Supply 24VDC

20171213V3.12

Return Temperatur e

Controller

RoHS

36 mm

BOTOM

Jungtis/ lizdas Aprašymas

0V
24 V DC

Lbus
RS485

C
O1,.. ,O4

C
V1-4

C
V5-8

C
V9 -12

0 V – įžeminimas (-) maitinimas
24 V pastovioji srovė (+) maitinimas

G –Lbus magistralėsįžeminimo jungtis (sistemai praplėsti)
Lbus – Lbus magistralėsjungtis(sistemai praplėsti)
G – įžeminimas (Modbus RS 485)
B – B jungtis (Modbus RS 485)
A – A jungtis (Modbus RS 485)

C – bendra jungtis skir taišėjimams O1-O4
O1,.. O4 – numatytieji išėjimai

C – bendra pavaroms skirta jungtis V1-4
O1 – išėjimas: Pažeisto jutiklio įspėjimo signalas
O2 – išėjimas: Per žemos temperatūros įspėjimo signalas
O3 – išėjimas: Per aukštos temperatūros įspėjimo signalas
O4 – išėjimas: nenaudojamas

C – bendra pavaroms skirtajungtis V5-8
V5. .V8 – išėjimai į pavaras

C – bendra jungtis, skirta pavaroms V9-12
V9. .V12 – išėjimai į pavaras

6 | © Danfoss | 2019.03

B1

B2

B3

Module 1

Module 0

S0

G

POWER

TCP/IP

Master

RJ45

4 pa v. Laidų schema – CCR3+valdiklis

S1
S2
S3
S4

G

S10

S6

S11

S7

Module 2

Module 3

S12

S8

G

G

S18

S14

S19

S15

Module 4

Module 5

S20

S16

G

G

S17

S13

S9

S5

Jungtis/ lizdas Aprašymas

C
V13 -16

C
V17-2 0

C – bendra jungtis, skirta pavaroms V13-16
V13..V16 – išėjimai į pavaras

C – bendra jungtis, skirta pavaroms V17-20
V17..V 20 – išėjimai į pavaras

TC P/ IP, L AN TCP/ IPjungtis arba IP Modbus jungtis

B1-3, S0
G

S1-4
G

S5-8
G

S9 -12
G

S13 -16
G

S17-2 0
G

B1,B2, B3 numat ytieji įėjim ai
S0 – temp. jutiklis
G – bendras įžeminimas, skirtas įėjimams / jutikliams

S1.. S4 – įėjimai iš jutiklių
G – bendras įžeminimas, skirtas jutikliams S1-4

S5..S8 – įėjimai iš jutiklių
G – bendras įžeminimas, skirtas jutikliams S5-8

S9. .S12 – įėjimai iš jutiklių
G – bendras įžeminimas, skirtas jutikliams S9-12

S13.. S16 – įėjimai iš jutiklių
G – bendras įžeminimas, skirtas jutikliams S13-16

S17. .S 20 – įėjimai iš jutiklių
G – bendras įžeminimas, skirtas jutikliams S17-20

VD.GM.E1.21

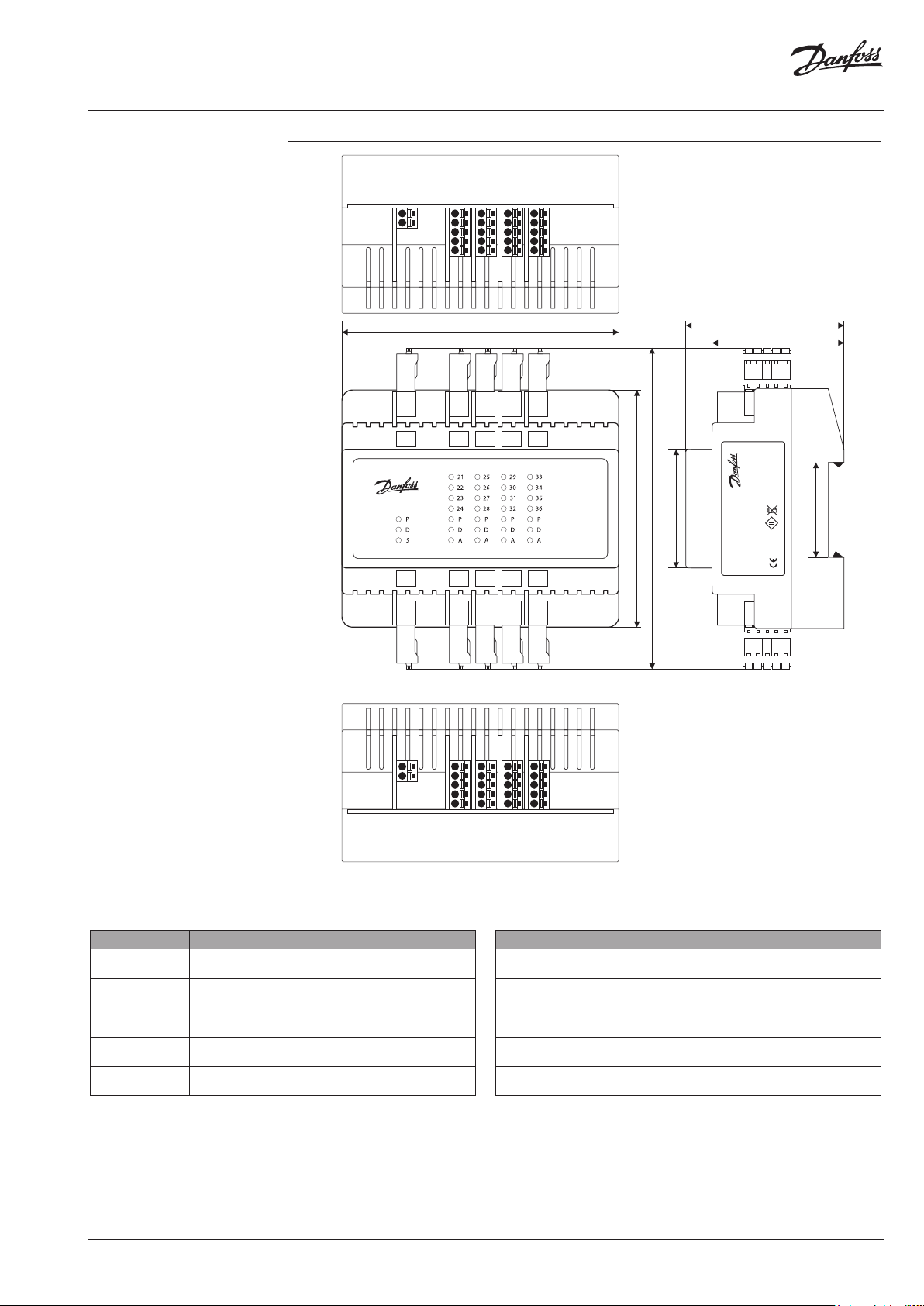

Techninis aprašymas CCR3+ valdiklis

Laidai, matmenys ir
montavimas (tęsinys)

24VDC

Power

24VDC

CCR+ Slave

G

OV

G

LBus

C

V24

6

V23

V22

V21

Module

105 mm

C

V21-24

S21-24

G

C

V28

7

V27
V26
V25

Module

C

V25-28

S25-28

G

CC

V32

V36

V31

V35
V30 V34
V29

V33

Module 8

Module 9

C

C

V33-36

V29-32

S33-36

S29-32

G

G

90 mm

122 mm

45 mm

CCR+ Slave Unit

60 mm

50 mm

MADE IN POLAND

CCR+ Slave Unit

20171212VS.12

003Z3852

Danfoss A/S

6430 Nordborg, Denmark

36 mm

RoHS

Supply 24VDC

Jungtis/ lizdas Aprašymas

0V
24 V DC

C
V21-24

C
V24 –28

C
V29-32

C
V30-36

0 V – įžeminimas (-) maitinimas
24 V pastovioji srovė maitinimas

C – bendra pavaroms skirta jungtis
V21..V 24 – išėjimai į pavaras

C – bendra pavaroms skirta jungtis
V24..V28 – išėjimai į pavaras

C – bendra pavaroms skirta jungtis
V29..V32 – išėjimai į pavaras

C – bendra pavaroms skirta jungtis
V33..V36 – išėj imai į pavaras

VD.GM.E1.21

1

G

Lbus

Slave

0

S25

S21

S26

S22

S27

S23

Module 0

Module

S28

S24

GG

2

S33

S29
S30

S34

S31

S35

Module

Module

S32

G

S36

G

5 pa v. Laidų schema – CCR+ praplėtimo modulis

Jungtis/ lizdas Aprašymas

Lbus G –Lbus magistralėsįžeminimo jungtis (sistemai praplėsti)

S21-24
G

S25 -28
G

S29-32
G

S33-36
G

Lbus – Lbus magistralėsjungtis(sistemai praplėsti)
S21.. S24 – įėjimai iš jutiklių

G – bendras jutikliams skirtas įžeminimas
S25..S28 – įėjimai iš jutiklių

G – bendras jutikliams skirtas įžeminimas
S29.. S32 – įėjimai iš jutiklių

G – bendras jutikliams skirtas įžeminimas
S33..S36 – įėjimai iš jutiklių

G – bendras jutikliams skirtas įžeminimas

© Danfoss | 2019.03 | 7

Danfoss UAB

Techninis aprašymas CCR3+ valdiklis

B3 – nustat. įėjimas B3

CCR3+ valdiklio laidų

CCR+ praplėtimo modulio

Laidai, matmenys ir
montavimas (tęsinys)

jungimo schema

Stovų vožtuvų pavaros V1...V20

KO3

KO2

KO1

0 modulio
įėjimų /
išėjimų
plokštė

KO4

Maitinimo
plokštė

MAITINIMAS

Valdiklio
plokštė

TCP/IP - LAN

ŽINIATINKLIO SERVERIS

BMS TCP/IP

ETERNETAS
INTERNETAS

Nustatytas išėjimas O4

Nustatytas išėjimas O3

Nustatytas išėjimas O2

Nust. išėjimas O4

24 V DC

0V

Tuščia
lizdo
vieta

B1 – nustat. įėjimas B1
B2 – nustat. įėjimas B2

6 pa v. Laidų jungimo schem a - CCR3+valdiklio su CCR+ praplė timo moduliu

Atviri išėjimai prijungti prie 0V

V2V3V4V5V6V7V8V9V10

V1

1 modulio

2 modulio

įėjimų /

įėjimų /

išėjimų

išėjimų

plokštė

plokštė

Stovų temperatūros jutikliai S1...S20

Jutiklio tipas – PT1000

V11

3 modulio
įėjimų /
išėjimų
plokštė

V12

V14

V13

V15

4 modulio
įėjimų /
išėjimų
plokštė

laidų jungimo schema

Stovų vožtuvų pavaros V21...V36

Atviri išėjimai prijungti prie 0V

V22

V24

V26

V21

V23

V25

1 modulio

2 modulio

įėjimų /

įėjimų /

išėjimų

išėjimų

plokštė

plokštė

Stovų temperatūros jutikliai S21...S36

V28

V30

V27

V29

3 modulio
įėjimų /
išėjimų
plokštė

Jutiklio tipas – PT1000

V32

V34

V36

V31

V33

V35

4 modulio
įėjimų /
išėjimų
plokštė

V16

V18

V20

V17

V19

5 modulio
įėjimų /
išėjimų
plokštė

Tuščia
lizdo
vieta

24 V DC

24 V DC

Praplėtimo
modulio ir
maitinimo
plokštė

MAITINIMAS

+ -

Tuščia
lizdo
vieta

Konkurso techninės
specifikacijos

• Vienvamzdėse šildymo sistemose
grąžinama temperatūra turėtų būti
reguliuojama elektroniniu būdu pagal
tiekiamo srauto temperatūros signalą.

• Temperatūros kreivę galima reguliuoti
devyniuose taškuose nuo 35 °C
srauto temperatūros iki 90 °C.

• Turėtų būti reguliuojama naudojantis:
automatinio balansavimo ir reguliavimo
ventiliu, kuriame sumontuotos
TWA-Z 24 V (NO) tipo termopavaros ir
ESMC tipo nuotoliniai temperatūros jutikliai.

• Valdiklis reguliuoja grąžinamą temperatūrą,
stebi ir registruoja temperatūrą.

• Maksimalus reguliuojamų atšakų
skaičius yra 20, sistemą galima pralėsti
naudojant praplėtimo modulius (+16)

• Valdiklįgalima prijungti prie mobiliųjų
įrenginių ir asmeninių kompiuterių.

• Valdiklyje turėtųbūti „Vasaros režimo“
funkcija (įjungiama reguliatoriaus
nustatymuose arba naudojant BMS),
išjungianti srautą reguliuojančiuose
vožtuvuose pasibaigus šildymo sezonui.

• Valdiklį galima prijungti prie žiniatinklio
naršykles (HTML) palaikančių įrenginių
„Wi-Fi“ ryšių arba LAN prievadu.

• Valdiklis palaiko BMS sistemas „RS 485
Modbus RTU“ ir „IP Modbus“ ryšiu

• Nuo neteisėto valdiklio nustatymų
keitimo apsaugo slaptažodis

• Valdiklisturėtų turėti impulso pločio
moduliacijos (Pulse Wide Modulation –
PWM) algoritmą

• Integruoto siurblio apsaugos funkcija

• Reguliatoriaus temperatūros
matavimo tikslumas: ±0,5 °C.

• Tiekiama įtampa: 24V DC 50/60H

Šildymo grupė • heating.danfoss.lt • [phone] • El. paštas: [e-mail]

Danfoss rma neatsako už galimas klaidas ir netikslumus kataloguose, bukletuose ir kituose spaudiniuose. Danfoss rma pasilieka teisę be išankstinio pranešimo keisti savo gaminius, taip pat ir
užsakytus, su sąlyga, kad nereikės keisti jau suderintų specikacijų.
Visi paminėti spaudinyje prekių ženklai yra atitinkamų kompanijų nuosavybė. Danfoss ir Danfoss logotipas yra Danfoss A/S nuosavybė. Visos teisės saugomos.

8 | © Danfoss | DHS-SRMT/SI | 2019.03

VD.GM.E1.21
