Danfoss CCR2 Data sheet [fr]

Fiche technique

Régulation du processus de désinfection et enregistrement des températures Régulateur CCR2+

Caractéristiques

Fig.1 CCR2+ Régulation du processus de désinfection

et enregistrement des températures

Le CCR2+ est un régulateur utilisé pour optimiser le processus de désinfection thermique dans des systèmes d'eau chaude sanitaire présentant des fonctions telles que l'enregistrement de températures et/ou la surveillance des systèmes de bouclage ECS.

Le CCR2+ peut être utilisé indépendamment, uniquement pour enregistrer les températures dans des systèmes de bouclage ECS.

La désinfection thermique est l'une des méthodes physiques les plus efficaces pour la pasteurisation des bactéries (Legionella pnemophila).

Une optimisation de la désinfection thermique permet de réduire la consommation d'énergie et le temps de désinfection.

La désinfection thermique réduit sensiblement le risque de contamination bactérienne dans les systèmes d'ECS.

L'enregistrement des températures permet de contrôler en continu le niveau de température correct dans le système de circulation d'ECS et de stocker des données pour référence ultérieure.

Il est possible d'ajuster la température et le temps de désinfection:

• Températures de désinfection de 50°C à 78°C;

• Temps de désinfection pour une colonne individuelle dans la plage: minimum - maximum. Le temps minimum requis est recommandé d'après les études Brundrett et en fonction de la température et est automatiquement limité par le fabricant. Il ne peut pas être réglé en dehors des valeurs recommandées.

Le CCR2+ intègre une diode lumineuse d'indication d'état, une application de serveur Web, une connexion Wi-Fi et un port LAN permettant à

l'utilisateur de régler et surveiller manuellement les paramètres mesurés par le système sur tablette ou PC.

En outre, le CCR2+ comprend une mémoire intégrée pour stocker les données de température.

La fonction de surveillance est basée sur l'enregistrement des températures et le stockage de données dans la mémoire.

La fréquence de stockage (fréquence d'échantillonnage de la température) peut être réglée par l'utilisateur via le menu des réglages du CCR2+.

Les données peuvent être copiées et traitées dans des fichiers Excel (tableaux, graphiques, etc.). Toutes les données sont enregistrées selon des algorithmes spéciaux qui permettent de vérifier les données authentiques! Le taux d'échantillonnage est défini dans le menu et peut être compris sur une plage de 1minute minimum. Il influence de manière significative la durée de stockage des données.

D'un point de vue technique, le CCR2+ peut contrôler un nombre quelconque de colonnes, car il permet des connexions en parallèle et en série.

Un CCR2+ peut contrôler 20colonnes équipées de têtes électrothermiques de type TWA-A et de sondes Pt1000 (S1 … S20), plus une sonde Pt1000 (S0) sur le tuyau d'alimentation. La sonde S0 est utilisée pour démarrer le processus de désinfection (fig. 3) ou pour enregistrer la température d'alimentation (fig. 2) (fig. 4 schéma électrique: entrée S0). La sonde S0 est incluse dans le package.

Autres fonctions:

• Diode lumineuse d'indication de l'état

• Serveur Web intégré permettant un accès via des dispositifs mobiles ou un PC

• Sortie d'alarme

• Protection de pompe (cavitation en cas de fermeture de toutes les vannes)

• Indication d'état du processus de désinfection

• Expansion du système via un module esclave CCR+

(+16colonnes)

Le CCR2+ assure l'alimentation électrique ~24V (cc), 50Hz et le contrôle de sortie des têtes électrothermiques 24V. Installation: sur un rail DIN standard. Remarque: transformateur non fourni. Transformateur recommandé: 150VA, 24V CC. Le CCR2+ peut être connecté à un système BMS via RS 485 en Fbus standard, Modbus RTU ou IP Modbus.

Fiche technique Régulateur de désinfection et enregistrement des températures

1278910 19 20

Expansion du système CCR2+

Se référer aux instructions pour obtenir des détails. Le système peut aussi être étendu. Pour les systèmes jusqu'à 36colonnes/ boucles, le système CCR2+ peut être étendu. Avec un module esclave CCR+, connecté au régulateur CCR2+ (maître), le système peut être étendu avec 16colonnes/boucles supplémentaires: 20 (CCR2+) + 16 (esclave CCR+). Les très grands systèmes (avec plus de 37colonnes/boucles) peuvent être étendus avec plusieurs régulateurs CCR2+ connectés (avec module esclave CCR+ connecté à chaque module maître) (voir instructions):

• par raccordement parallèle du CCR2+ (avec module esclave) à un autre CCR2+ (avec module esclave):

- avec une sonde S0 ou

- avec des sondes S0 individuelles pour

chaque CCR2+ (avec module esclave);

• par raccordement en série du CCR2+ (avec module esclave) à un autre CCR2+ (avec module esclave):

- avec une sonde S0 ou

- avec des sondes S0 individuelles pour

chaque CCR2+ (avec module esclave).

Cette fonction permet la régulation et l'enregistrement de températures dans des installations comportant un grand nombre de colonnes. Par exemple, une installation avec 108colonnes/boucles exige 3régulateurs CCR2+ chacun raccordé à un module esclave CCR+ (3 x 20 + 3 x 16 = 108).

Le type de combinaison après le raccordement (voir mode d'emploi du CCR2+) doit être sélectionné dans le menu des paramètres de l'appareil. Une combinaison correcte de raccordements permet d'optimiser la durée totale de la désinfection. Pour la désinfection thermique, le CCR2+ peut fonctionner dans deux applications:

• Comme régulateur indépendant (sonde à distance S0 connectée)

Aucun raccordement à la source

de chaleur (chauffe-eau, sous-station, ballon de stockage, etc.)

Processus pas entièrement automatique.

Le temps total de désinfection pour l'ensemble de l'installation doit être spécifié par le service de maintenance et, après la désinfection, la température d'alimentation doit être réduite manuellement jusqu'à la température de confort.

• Comme régulateur dépendant (sonde à distance S0 connectée et un raccordement additionnel à un régulateur à sonde extérieure (p. ex. ECL Comfort), un régulateur de chauffe-eau ou un réservoir d'eau chaude

- dans ce cas, la désinfection thermique peut s'effectuer de manière entièrement automatique. Qui plus est, une deuxième application n'est pas nécessaire pour spécifier le temps total de désinfection pour l'ensemble de l'installation car le CCR2+, lorsque la désinfection est terminée sur la dernière colonne, rétablit automatiquement la température de confort en envoyant un signal (depuis la sortie O3) au régulateur à sonde extérieure ou au régulateur de chauffe-eau (exige un relais à contact libre).

Applications

Fig. 2 Schéma d'installation du système indépendant d'enregistrement des températures

(requiert uniquement une sonde S0)

MTCV

S2 S7 S8 S9 S10 S19 S20

TWA

MTCV MTCV MTCV MTCV MTCV MTCV MTCV

TWA

24 VDC

V10 TWA

V19 TWA

V20 TWA

2 | VD.D3.K1.04 © Danfoss | 2019.01

Fiche technique Régulateur de désinfection et enregistrement des températures

1278910 19 20

Applications (suite)

ECL...

* La so nde ESMC S0 est incluse

avec le régulateur CCR2+

Commande

S10

S19

TWA

MTCV

MTCV MTCV MTCV MTCV MTCV MTCV

TWA

24 VDC

V10 TWA

TWA

S20

V19 TWA

MTCV

Fig. 3 Schéma d'installation du système dépendant de désinfection et d'enregistrement des températures

(requiert une sonde S0 et un raccordement au régulateur à sonde extérieure ou autre)

1sonde ESMC incluse dans le boîtier du régulateur CCR2+

Typ e Désignation

Régulateur CCR2+

Régulateur de désinfec tion et d'enregistrement des températures

Tension

d'alimentation

Type de tête/nombre No de code

24V CC NC/20 003 Z3851

Accessoire

Typ e Désignation

(sans

Commentaires

courant)

TWA-A Têtes électrothermiques 24V NF VD.SA .P4.02 088H3110

Ten sio n

TWA-A/ESMB

Adaptateur

Socle

ESMB

ESMC Sonde de sur face, PT1000 -

Module esclave CCR+

Têtes électrothermiques

avec sondes de température ESMB

Adaptateur pour têtes TWA-A

pour MTCV

Socle pour sonde de température

pour MTCV

Sonde de température universelle,

Pt1000

expansion du système

(ajoute 16colonnes)

24V NF VD.SA .P4.02 003 Z1043

pour vanne DN15/DN20

- pour type ESMB VD .5 7.Y5. 02 003Z 1024

avec câble

de 2,5m

avec câble

de 2m

24V CC - - 003Z3852

Référence de la fiche

No de code

technique

VD .5 7.Y5 .02 003 Z1022

VD .74 .I 7.0 2 08 7B11 84

VD .74 .I 7.0 2 087 N0 011

V20 TWA

VD.D3.K1.04 | 3© Danfoss | 2019.01

Fiche technique Régulateur de désinfection et enregistrement des températures

Données techniques

Pour sélectionner le transformateur de puissance ap proprié, applique z la formule sui vante: 24V 10VA (régulateur) + 7VA*/pour chaque tête

Sonde de température (S0, S1-S20/S21-36) Pt1000, S0 - type ESMC/ESM11, S1 … S36 – type ESMB Plage de températures (enregistrement) –20°C à +120°C Précision de mesure ± 0,1K Entrées: B1, B2 et B3 Contact libre (5V 1mA)

Nombre de vannes de régulation (colonnes)

Signal de sortie vers les têtes 24V CC max. 1A Sortie de signal d'alarme 24V CC max. 1A Sortie relais 0 … 24V CC max. 1A Type de mémoire Intégrée Capacité de la mémoire 8Go Programmateur: horloge en temps réel Batterie intégrée - durée utile 10ans

Interfaces de communication

Paramètres IP par défaut

Température ambiante 0 … 50°C Température de transport –10 à +60°C Classification IP IP 20, Alimentation 24V CC Consommation électrique

(régulateur maître uniquement) Consommation électrique

(module esclave uniquement) Poids 0,3kg Installation Rail DIN 35mm

20basiques, 16supplémentaires avec système d'extension via le module esclave CCR+

- Wi-Fi (port de communication uniquement)

- Port TPC/IP (connexion de câble LAN)

- Modbus RS 485 RTU

- Modbus IP (connexion de câble LAN)

- Adresse IP LAN par défaut (statique): 192.168.1.100

- Adresse IP accès Wi-Fi par défaut (statique): 192.168.1.10

- Masque adresse IP: 255.255.255.0

- Adresse de la passerelle: 192.168.1.1

- Adresse DNS: 192.168.1.1

- Nom CCR: ccrplus

- Mot de passe par défaut: admin1234

10VA

2VA

Fonctionnement Après l'installation, tous les réglages du CCR2+

doivent être effectués selon les instructions du menu de paramètres du dispositif. L'utilisateur doit se connecter au CCR2+ à l'aide d'une tablette ou d'un PC.

Enregistrement des températures

Le CCR2+ peut être utilisé pour enregistrer des températures dans un système de circulation d'eau chaude. Les températures sont mesurées par des sondes Pt1000 installées sur des vannes MTCV. Si le CCR2+ est utilisé uniquement pour l'enregistrement de températures, il n'est pas nécessaire d'installer des têtes électrothermiques sur les vannes MTCV.

La fréquence d'échantillonnage (collecte de données) peut être réglée à l'aide du clavier du régulateur à partir de 1minute.

Les données sont stockées dans une mémoire interne. La période de collecte des données dépend fortement de l'intervalle d'échantillonnage.

Les données sont enregistrées au format *.csv et peuvent être téléchargées à tout moment dans le menu Données.

Les données peuvent être consultées sous forme de feuilles de calcul et de graphiques.

4 | VD.D3.K1.04 © Danfoss | 2019.01

Fiche technique Régulateur de désinfection et enregistrement des températures

Procédure de désinfection

• Début de la désinfection

Le démarrage de la désinfection dépend

du signal de température reçu de la sonde S0 installée sur le tuyau d'alimentation des systèmes d'eau chaude ou de l'entrée B1 (Fig.4, câblage).

Une augmentation de la température S0

déclenche le processus de désinfection thermique lorsque la température d'alimentation moyenne à long terme (des cinq dernières minutes) dépasse la température de désinfection définie. Après la désinfection, le CCR2+ active toutes les têtes électrothermiques (TWA-A) ouvrant toutes les vannes MTCV.

Le démarrage et l'état de progression de

la désinfection sont indiqués dans le menu des paramètres du dispositif. Il est possible d'utiliser des sorties (Fig. 4) pour indiquer un fonctionnement externe de la désinfection (p. ex.:

force thermique,

sortie d'alarme).

• Processus de désinfection thermique

Lorsque la température de l'eau de circula

tion atteint la valeur de consigne (S1…S20, la température de désinfection doit être définie dans les paramètres du régulateur avant le démarrage du processus), le CCR2+ commence à décompter le temps de désinfection requis pour chaque sonde S1 à S20.

Pendant la désinfection, la température dans

les colonnes est contrôlée par MTCV + TWA-A via l'ouverture de contrôle du bipasse MTCV. La température est maintenue à un niveau constant au-dessus (+1K) de la température de désinfection minimale requise.

Un signal chrono-proportionnel (PWM)

agit sur les têtes électrothermiques TWA-A. Cette solution permet une régulation très stable avec une très faible oscillation de la température. Le TWA-A étant une tête électrothermique, son ouverture est contrôlée en mode chrono-proportionnel (le taux de charge est variable).

Si la température dans la colonne est trop

basse, les impulsions d'activation de la tête électrothermique s'allongent et les intervalles raccourcissent. Si l'allongement des impulsions d'activation n'entraîne pas une augmentation de la température, les impulsions sont allongées davantage et les intervalles sont raccourcis, jusqu'au moment où une tension constante est fournie à la tête électrothermique, sans intervalles de désactivation.

Si la température dans la colonne est trop

élevée, les impulsions d'activation de la tête électrothermique sont raccourcies et les intervalles s'allongent. Si le raccourcissement des impulsions d'activation n'entraîne pas une réduction de la température, les impulsions sont raccourcies davantage et les intervalles sont allongés, jusqu'au moment où la tête thermique est entièrement désactivée et la vanne est fermée.

Cette procédure protège la colonne contre

les températures excessives ou insuffisantes, même si on utilise un actionneur Tout ou Rien. Pour que le processus décrit fonctionne correctement (sans oscillation), les paramètres dynamiques doivent être définis dans le CCR2+ (temps d'intégration et gain de régulation de température de désinfection

- régulateur PID); à défaut, les paramètres d'usine sont utilisés (adaptés aux têtes électrothermiques de type TWA-A).

Lorsque le temps défini est écoulé, le CCR2+

ferme le bipasse de désinfection dans la vanne MTCV de la colonne concernée en désactivant le TWA-A. Le débit d'eau dans la colonne est maintenant réglé uniquement par l'élément thermostatique de la vanne MTCV.

La procédure adoptée protège la colonne

contre la surchauffe et réduit le risque de corrosion ou de brûlure accidentelle ainsi que les coûts liés à la surchauffe. Qui plus est, une fois que la colonne désinfectée est déconnectée, le débit d'eau dans les autres colonnes augmente, ce qui accélère la désinfection du reste de l'installation.

La progression de la désinfection est signalée

par les contacts des sorties O1...O4. Cette solution est appliquée lorsqu'il est nécessaire d'informer l'utilisateur que la désinfection est en cours, p. ex. dans des bâtiments où le processus est automatique (hôtels, hôpitaux, etc.).

• Problèmes pendant la désinfection

Une analyse de la progression est effectuée

à intervalles réguliers pour l'ensemble du système et pour chaque colonne durant la désinfection (l'intervalle est déterminé entre autres par les réglages du CCR2+).

Une liste des colonnes est préparée en fonc-

tion des mesures du taux d'augmentation de la température pour chaque colonne, triée par niveau de progression de la désinfection. La progression moyenne de la désinfection dans toutes les colonnes est également calculée.

Si la progression est positive dans toutes

les colonnes (meilleure que ce qui est défini dans les réglages), le processus reste inchangé. Toutes les colonnes sont désinfectées et une nouvelle analyse est effectuée après le temps défini.

Si la progression mesurée de l'augmentation

de température n'est pas positive (plus lente que ce qui est défini dans les réglages), il est très probable que la désinfection échouera. Pour assurer la réussite du processus, le CCR2+ divisera (selon un algorithme spécial) l'installation en plus petites parties et effectuera la désinfection sur les colonnes sélectionnées. Une progression non positive peut être due par exemple à un refroidissement excessif de la tuyauterie, une pompe sous-dimensionnée et/ou l'entartrage des tuyaux.

VD.D3.K1.04 | 5© Danfoss | 2019.01

Fiche technique Régulateur de désinfection et enregistrement des températures

Procédure de désinfection

(suite)

• Algorithme Si la progression est insuffisante après l'inter-

valle défini, le CCR2+ répartit les colonnes en deux groupes. Le premier groupe comporte la moitié des colonnes présentant la meilleure progression. (En cas de nombre de colonnes impair, le premier groupe comprend la moitié des colonnes plus une demie.)

Le second groupe se compose des autres

colonnes, où la progression est plus lente. Ces colonnes sont exclues du processus de désinfection (leurs vannes sont fermées).

Du fait de la déconnexion des colonnes

à progression lente, la pompe sert un plus petit nombre de colonnes plus performantes, ce qui augmente la probabilité de réussite de la désinfection.

Après l'intervalle suivant, une autre analyse de

la progression de la désinfection est effectuée, et le processus est répété.

Si la progression dans les colonnes sélection-

nées est positive, la désinfection se poursuit. À mesure que chaque colonne sélectionnée est désinfectée, sa vanne est fermée, tandis que la vanne de la colonne la plus chaude restant à désinfecter est ouverte. Le nombre de colonnes désinfectées simultanément reste constant.

Si la progression est toujours insuffisante,

les colonnes sont à nouveau réparties en un groupe plus performant et un groupe moins performant, et ce dernier est déconnecté.

Dans le pire des cas, après la dernière division,

la désinfection est effectuée sur une seule colonne et, lorsqu'elle est terminée, la colonne suivante est traitée. Si la progression est encore insatisfaisante à ce stade, plusieurs causes sont possibles. La température d'alimentation est trop basse, les pertes de charge sont trop élevées, le débit de la pompe est trop faible ou la HMTest trop basse.

En appliquant des algorithmes appropriés,

le CCR2+ permet d'effectuer la désinfection avec la pompe de circulation existante même dans les conditions thermiques les plus défavorables.

• Fin du processus de désinfection thermique

Une fois la désinfection effectuée, le bipasse

des MTCV est fermé.

La diode lumineuse d'indication de l'état et le

Reading Menu (Menu Valeurs) de l'application indiquent la réussite du processus.

Il est possible d'utiliser des sorties (Fig. 4) pour

indiquer un fonctionnement externe de la désinfection (p. ex.: désinfection terminée).

Si la progression n'est pas positive (il n'est pas

possible d'atteindre la température de désinfection requise même avec une seule colonne, voir problèmes ci-dessus), le CCR2+ arrête le processus. Lorsque le CCR2+ est utilisé comme régulateur dépendant, un signal est envoyé

au régulateur à sonde extérieure ou à un autre régulateur de chauffe-eau, et l'installation retourne automatiquement à la température de confort. Lorsque le CCR2+ est utilisé comme régulateur indépendant, le service de maintenance doit réduire la température d'alimentation après le signal relatif à l'arrêt du processus.

Lorsque la désinfection est terminée dans la

dernière colonne, le CCR2+ ouvre la sortie O1 (force thermique) et ferme la sortie O3 (désinfection terminée), signalant que le processus est terminé. Le régulateur principal (dans la station ou sous-station chauffe-eau) réduit automatiquement la température d'alimentation pour rétablir la température de confort.

Ces signaux du CCR2+ sont appliqués pour

retourner à la température de confort lorsque:

• la désinfection a réussi;

• il n'y a pas de progression pendant

le processus.

Si la température d'alimentation ne chute

pas (en raison de certaines erreurs), le CCR2+ commence par ouvrir le bipasse du MTCV pour obtenir un certain débit dans l'installation (fonction de protection de la pompe).

• Protection de la pompe contre la cavitation

Une fois la désinfection terminée, le CCR2+

conserve toutes les désinfections et le bipasse est fermé. Si la température de départ n'a pas diminué après la désinfection, le CCR+ exécute la fonction de protection de la pompe. La première vanne reste ouverte jusqu'à ce que la température sur la sonde S0 soit à nouveau la température normale de circulation ou que l'ECL (ou un autre régulateur électronique) ouvre la sortie O1 et ferme la sortie O3 (désinfection terminée).

• Dépannage

La désinfection n'aboutira pas si:

- la température d'alimentation est trop basse

dans le système de circulation;

- la température pendant la désinfection a

été maintenue pendant un temps plus court que prévu (p. ex., le régulateur électronique a réduit la température avant la fin du processus);

- le débit dans la colonne était insuffisant

(p. ex. tartre dans le tuyau…);

- toute erreur durant la désinfection est

indiquée dans le Menu Readings du CCR2+;

- le processus doit être analysé.

La désinfection sera arrêtée par le CCR2+ si:

- la température de désinfection n'est pas

atteinte dans l'une des colonnes pendant la désinfection, p. ex. la température d'eau chaude est abaissée avant la fin du processus;

- la température d'alimentation d'eau chaude

mesurée par la sonde S0 tombe sous la température de désinfection avant que la désinfection dans les colonnes soit achevée;

- la désinfection reste inachevée

après 260minutes;

6 | VD.D3.K1.04 © Danfoss | 2019.01

Fiche technique Régulateur de désinfection et enregistrement des températures

Procédure de désinfection

(suite)

- dans tous les cas d'abandon de la désinfection, le régulateur indique dans le Menu Readings du CCR2+ quelles colonnes n'ont pas été correctement désinfectées.

La désinfection peut échouer pour

l'ensemble de l'installation ou pour certaines colonnes uniquement.

Un échec de la désinfection est signalé

par le CCR2+:

- dans son application (Menu Readings)

- diode lumineuse d'indication de l'état

- la sortie O4 est fermée (alarme)

- état de la GTB

• Recommandation

Avant de commencer la désinfection

thermique, informez-vous de la législation et des normes locales.

Effectuez des tests sur l'eau pour détecter

les bactéries Legionella pneumophila afin de connaître la concentration en bactéries et le genre de bactéries, car certaines colonies exigent des températures de pasteurisation plus élevées.

La réussite de la désinfection dépend

de nombreux facteurs (bonne isolation des tuyaux, possibilité d'atteindre une température d'alimentation élevée, bon état des tuyaux - pas de tartre à l'intérieur). Il est donc recommandé de:

- commencer le processus à partir de températures de désinfection plus basses – si le processus réussit, essayez d'augmenter la température car la pasteurisation est bien plus rapide à des températures plus élevées;

- augmenter progressivement la température (p. ex. par deux degrés); n'oubliez pas qu'une demande plus élevée de désinfection thermique exige une température d'alimentation plus élevée (qui, souvent, peut être limitée par des problèmes techniques avec les sources de chaleur).

N'oubliez pas que des températures

élevées dans le système peuvent ébouillanter les utilisateurs et augmenter le risque de dépôts de calcaire par précipitation.

Après 2 ou 3 cycles de désinfection

thermique, analysez l'eau à la recherche de bactéries. Si la désinfection thermique s'est déroulée correctement, le résultat est immédiatement visible.

• Commentaires

La solution Danfoss basée sur des régulateurs

électroniques (MTCV-C + CCR2+ + TVM-W) pour la désinfection thermique permet le maintien d'une température de circulation appropriée dans les systèmes tout en détectant les désinfections thermiques en un minimum de temps (pour toutes les installations - automatiquement) et en réduisant l'entartrage (TVM-W) et la précipitation de dépôts.

Le système est conçu pour offrir

une garantie maximale de désinfection thermique, tout en limitant le coût!

Réglages du CCR2+

Température réglée dans les colonnes à circulation et temps de désinfection:

Température

désinfection

(°C)

50 6h 20 7h30

51 6h 10 7h 20

52 4h 00 5h 50

53 2h 00 4h 00

54 1h 00 2h 00

55 50minutes 2h 00

56 40minutes 1h 20

57 20minutes 1h 00

58 15minutes 50minutes

59 15minutes 45minutes

60 14minutes 40minutes

61 13minutes 35minutes

62 12minutes 30minutes

63 12minutes 28minutes

64 11minutes 27minutes

65 11minutes 26minutes

Réglage du temps de désinfection

thermique en heures/minutes

Temps minimum

requis

Temps maximum

recommandé

Température

désinfection

(°C)

66 10minutes 25minutes

67 9minutes 25minutes

68 8 minutes 22minutes

69 7minutes 21minutes

70 6minutes 20minutes

71 6minutes 18minutes

72 6minutes 14minutes

73 5minutes 12minutes

74 4minutes 10minutes

75 3minutes 10minutes

76 3minutes 10minutes

77 2minutes 9 minutes

78 2minutes 8 minutes

79 2minutes 6minutes

80 2minutes 6minutes

Réglage du temps de désinfection

Temps minimum

thermique en heures/minutes

requis

Temps maximum

recommandé

VD.D3.K1.04 | 7© Danfoss | 2019.01

Fiche technique Régulateur de désinfection et enregistrement des températures

CCCCC

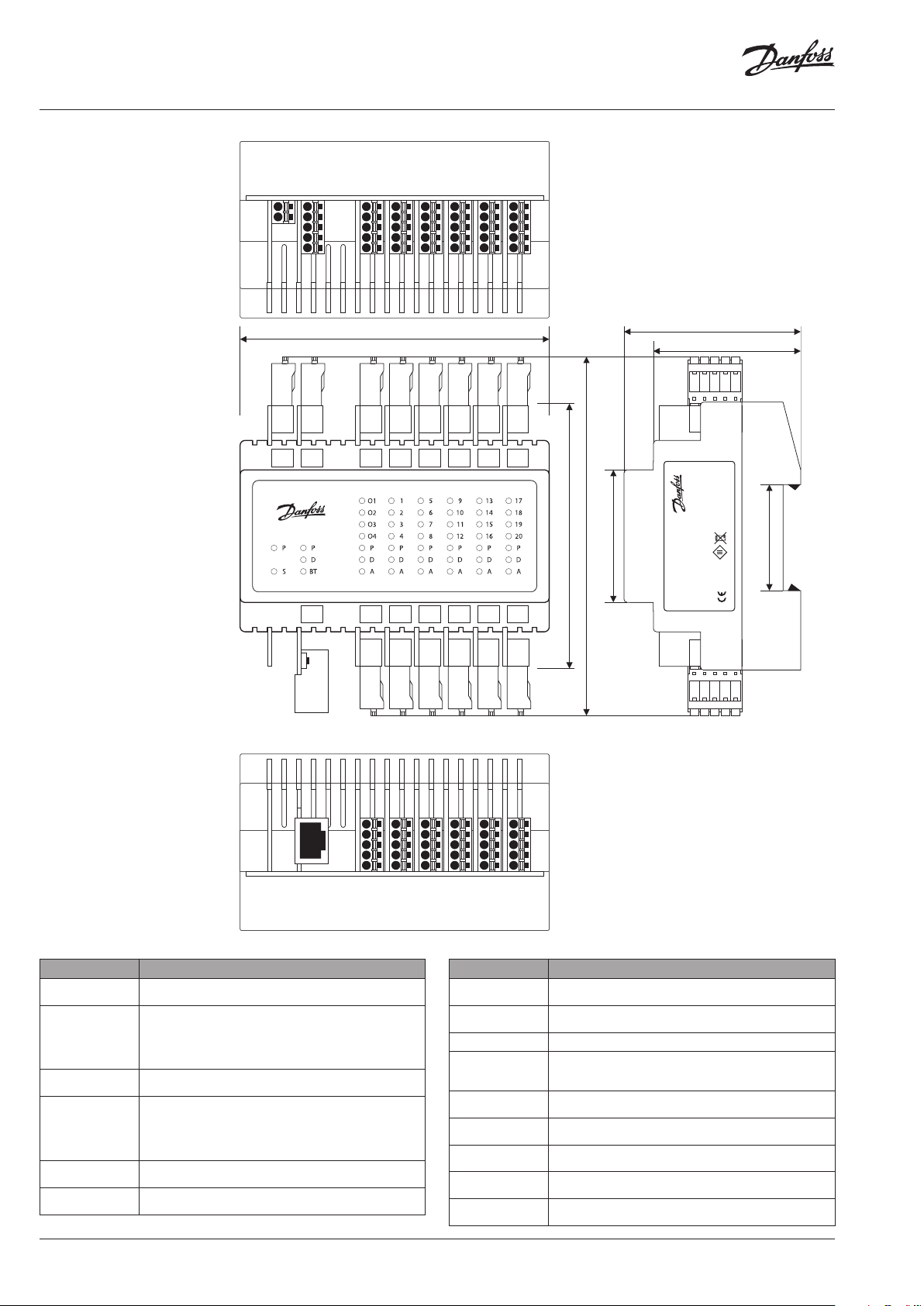

Câblage, dimensions et installation

Lbus

24VDC

B A

POWER

Master

LBus

RS485

24VDC

CCR2+ Controller

TCP/IP

LAN

O3 O2 O1

Module

V7 V2 V6 V10 V14 V18 V1

Module 1

Module 2

105 mm

O1-4

B1-B3 S0

V5-8CV9-12

V1- 4

S5-8 S9-12

S1-4

GGGGG

V12

V16

V20

V11

V15

V19

V13

V17

Module

Module 3

60 mm

50 mm

V13-16

V17-20

Danfoss A/S

MADE IN POLAND

6430 Nordborg, Denmark

90 mm

S13-16

S17-20

45 mm

122 mm

Disinfection

CCR2+

20171213V2.40

003Z3851

Supply 24VDC

Process Controller

36 mm

RoHS

Fig. 4 Plan de câblage

-Régulateur maître CCR+

Connecteur/port Description 0V

24VCC

Lbus RS485

C O1...O4

C V1-4

C V5-8

C V9 -12

0V – masse (-) électrique

Alimentation électrique 24V CC (+)

G – masse por t Lbus (pour l'expansion du système) Lbus – port Lbus (pour l'expansion du système) G – masse (Modbus RS 485) B – port B (Modbus RS 485) A - port A (Modbus RS 485)

C – port commun dédié aux sorties O1-O4 O1...O4 – sorties définies

C – port commun dédié aux têtes V1-4 O1 - sortie: force thermique O2 - sortie: démarrage du CCR/module esclave suivant O3 - sortie: désinfection terminée O4 - sortie: alarme

C – port commun dédié aux têtes V5-8 V5...V8 – sorties vers têtes

C – port commun dédié aux têtes V9-12 V9...V12 – sorties vers têtes

TCP/IP

RJ45

TCP/IP

Master

POWER

RJ45

Module 1

Module 0

S13

S10

S11

Module 2

Module

S12

S14 S15

Module

S16

S17 S18 S19

Module 5

S20

Connecteur/port Description C

V13 -16 C

V17-2 0

C – port commun dédié aux têtes V13-16 V13...V16 – sorties vers têtes

C – port commun dédié aux têtes V17-20 V17...V20 – sorties vers têtes

TC P/ IP, L AN Port TCP/IP ou port Modbus IP

B1-3, S0 G

S1-4 G

S5-8 G

S9 -12 G

S13 -16 G

S17-2 0 G

Entrées définies B1, B2, B3 S0 – sonde temp. G – masse commune dédiée aux entrées/à la sonde

S1...S4 – entrées des sondes G – masse commune dédiée aux sondes S1-4

S5...S8 – entrées des sondes G – masse commune dédiée aux sondes S5-8

S9...S12 – entrées des sondes G – masse commune dédiée aux sondes S9-12

S13.. .S16 – entrées des sondes G – masse commune dédiée aux sondes S13-16

S17...S20 – entrées des sondes G – masse commune dédiée aux sondes S17-20

Fiche technique Régulateur de désinfection et enregistrement des températures

Tête électrothermique TWA-A

Descriptions La tête électrothermique TWA-A est conçue

pour les vannes MTCV et les petites vannes à siège Danfoss. La tête se met en action:

- lorsque le signal est appliqué.

Commande

Données techniques

Raccordement électrique et montage

Typ e

TWA-A

Tension d'alimentation 24V CA/CC +30% à –15% 230V CA . +10% à –15%

Fréquence 50 à 60 Hz

Consommation électrique moyenne 2W

Temps de course de la tige (vannes Danfoss) 3minutes

Température ambiante 0 - 60°C

Boîtier IP 41

Longueur de câble 1200mm

Course max. de la tige 3mm

Tension

(sans courant)

230V CA NF 088H3112

24V NF 088H3110

Fonctionnement

No de code

Bleu/Brun

Bleu/Brun Ve rt/Ve rt

Fiche technique Régulateur de désinfection et enregistrement des températures

Dimensions

Interne FiletageAISO7/1aISO7/1

DN15

DN20

Rp ¾ Rp ½ 79 129 75 220 0,55

Rp 1 Rp ¾ 92 129 80 240 0,60

(mm)H1(mm)L(mm)L1(mm)

Poids

(kg)

No de code

003Z4 515

003Z452 0

Fiche technique Régulateur de désinfection et enregistrement des températures

Sondes de température (Pt1000) ESM-11, ESMB, ESMC

Application

Commande

Câblage

ESMB

ESM-11

ESMC

Sondes de température

Typ e Désignation No de code

ESM -11 Sonde de surface 08 7B11 65

ESMB Sonde universelle 08 7B118 4

ESMC Sonde de surface 08 7N0 011

- Sondes à base de platine, 1000ohm à 0°C

Toutes les sondes de température sont bifilaires et sans polarité.

La sonde de surface type ESM-11 possède une surface de contact à ressort pour assurer un bon transfert de chaleur dans les tuyaux de toutes tailles.

La sonde de base contient un élément de platine avec des caractéristiques conformes à EN 60751.

Accessoires et pièces de rechange

Typ e Désignation No de code

Doigt de gant

Pâte conductrice, 3,5cm

Immersion, acier inoxydable 100mm, pour ESMB (087 B118 4)

Immersion, acier inoxydable 250mm, pour ESMB (087 B118 4)

084N1082

084N1083

04 1E0110

Câble de raccordement: 2 × 0,4 - 1,5mm

Caractéristiques de résistance

Fiche technique Régulateur de désinfection et enregistrement des températures

Données techniques

Toutes les sondes de température contiennent un élément Pt1000. Instructions fournies avec les produits.

Typ e

ESM -11

ESMB

ESMC

Doigt de gant

Matériaux

Raccordement électrique

Montage

× = Sachet PE (polyéthylène) ×× = Carton

Plage de

températures Boîtier Constante de temps PN

0 … 100°C IP 32 3 s -

0 … 100°C IP54 20 s -

0 … 100°C IP54 10 s -

0 … 200°C - Voir «Données spécifiques» 25

ESM -11

ESMB

ESMC

Couvercle: ABS ×× Base: PC (polycarbonate) Encapsulage: 18/8 acier inoxydable × Câble: 2,5m, PVC, 2 × 0,2mm

Encapsulage:

Partie supérieure: nyrol, partie inférieure: Cu recouvert de nickel

Câble: 2m, PVC, 2 × 0,2mm

Doigt de gant Tube et corps: AISI 316 ESM -11 Bornier pour 2 ls dans la base ESMB Câble 2ls (2 × 0,2mm2) ESMC Câble 2ls (2 × 0,2mm2) ESM-11/ESMC Collier pour tuyau DN 15-65 fourni

ESMB

Pour tuyau ou surface plane ou en doigt de gant

Doigt de gant G ⁄ A

Garniture

Dimensions

Caractéristiques de la sonde Selon EN 60751, Classe 2 B Écart max. 2K

Constantes de temps

ESMU (Cu) en doigt de gant 32s (dans l'eau) 160s (dans l'air) ESMB en doigt de gant 20s (dans l'eau) 140s (dans l'air)

ESMC

ESM-11

Doigt de gant pour ESMB

ESMB

Danfoss Sarl

Heating Segment • chauage.danfoss.fr • +33 (0)1 82 88 64 64 • E-mail: cscfrance@danfoss.com

Danfoss n’ass ume aucune respo nsabilité quant au x erreurs qui se ser aient glissées d ans les catalogu es, brochures ou au tres documenta tions écrites. Da ns un souci constan t d’amélioration , Danfoss se r éserve le droit d ’apporter sans p réavis toutes mod ications à ses pro duits, y compris c eux se trouvant déj à en commande, sous r éserve, toutef ois, que ces modi cations n’aecte nt pas les carac téristiques d éjà arrêtées en acco rd avec le client. Toutes l es marques de fabr ique de cette doc umentation son t la propriété des s ociétés corresp ondantes. Danfoss et t ous les logo Danfo ss sont des marques d éposées de Danf oss A/S. Tous droits ré servés.

Danfoss CCR2 Data sheet [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
