Flowkompenseret temperaturregulator AVTQ DN 20

Beskrivelse AVTQ forhindrer høje temperaturer i

varmeveksleren, når der ikke tappes varmt vand, ved hurtigt at lukke for varmetilførslen (f.eks. varmt fjernvarmevand). AVTQ kan anvendes sammen med de fleste pladevarmevekslere. Der bør dog rettes henvendelse til varmevekslerproducenten for at sikre, at den valgte varmeveksler er godkendt til brug med AVTQ.

• Trykstyret åbning/lukning ved start/stop af tapning.

• Trinløs instilling af tappetemperaturen

AVTQ-regulatoren består af et termostatisk element, et membranelement, en hovedventil og en styreventil. Det termostatiske element med membranelement og hovedventil monteres på fjernvarmesiden (den primære side). Membranelementet er via impulsledninger tilsluttet styreventilen, der monteres på brugsvandssiden (den sekundære side).

Hoveddata:

• DN 20

• kVS 3,2

AVTQ er en selvvirkende, flowkompenseret temperaturregulator, der primært er beregnet til fjernvarmesystemer med pladevarmevekslere til produktion af varmt vand. Den lukker ved stigende følertemperatur.

Den har en fast tomgangstemperaturindstilling på ca. 35°C, der under tapning udkobles af en styreventil, som benytter flowkompenseringsprincippet. Tappetemperaturen kan indstilles trinløst.

• PN 16 - Hovedventil

PN 10 - Membranelement og styreventil

• Velegnet til produktion af varmt brugsvand i intervallet 45 … 60 °C

• Fast tomgangstemperatur (ca. 35°C)

• Temperatur (primær):

- Cirkulationsvand/glykolholdigt vand op til 30 %: 2 … 100 °C

• Tilslutninger:

- Udv. gevind (svejsenipler og gevindnipler)

• Returløbsmontering

Bestilling

Eksempel: Flowkompenseret temperaturregulator, DN 20, kVS 3,2, PN 16, indstillingsområde 45 … 60 °C, t

100 °C, udv. gevind

max

- 1× AVTQ- regulator, 45 … 60 °C Best. nr. : 003L7020

Valgmulighed:

- 1× Svejsenipler Best. nr. : 003H6909

Styreenhedspakken (varenr. 003 L7 015) omfatter ik ke kobberimpulsrør. To Ø6 × 0,8 mm-s tandardkobberrør af den længde, d er er nødvendig til den pågældende anvendelse, skal købes separat af kund en for at montere produktet. Klemringsfittings til montering af rø rene på styreenhed en medfølger i pakken.

AVTQ-regulator

Billede

* Regulator inkl. pakdåse o g klemringsforskrun inger til montering på Ø6 × 0, 8 mm kobberimpulsledni ng (standard kobberimpulsrø r

medfølge r ikke i pakken).

(mm)

20 3,2 G 1 A G 1 A 003L7020 45 1022 008

(m3/h)

Hovedventil ISO 228/1 Styreventil ISO 228/1

Tilslutning

Be st.nr.* VV S-nr.

Tilbehør

Billede Typebetegnelse DN Tilslutning Be st.n r. V VS-n r.

Weld-on tailpieces

External thread tailpieces

Conical ex t. thread

acc. to EN 10226-1

– 003H6909 45 1099 938

R ¾” 003H6903 45 1099 908

Datablad Flowkompenseret temperaturregulator AVTQ DN 20

Bestilling (ortsat)

Tek nisk e dat a

Reservedele

Typebetegnelse Best .nr. VV S-nr.

Pakning til membranhus 003L 3154 45 1021 854

Termostatisk element inkl. følerpakdåse 003L7100 45 1022 800

Klemringsforskruninger til Ø6 mm kobberrør (4 klemringe og 4 omløbere) 003 L7101 45 1022 801

Hovedventil inkl. komplet ventilindsats 003 L7107 45 1022 807

Styreventil ekskl. klemringsforskruninger 003 L7108 45 1022 808

Membranelement ekskl. klemringsforskruninger 003 L7111 45 1022 811

Kapillarrørspakdåse inkl. pakning 00 3L7120 45 1021 838

Nominel diameter DN 20

kVS værdi m3/h 3,2

Reguleringsforhold 100 : 1

Kavitationsfaktor z ≥ 0,6

Læktab iht standard IEC 534 < 0,05 %

Nominelt tryk PN

Maks. differenstryk

Min. differenstryk 0,2

bar

Maks. lukketryk 12

Min. tappeflow l/h 200

Medie

Cirkulationsvand/glykolholdigt vand op til 30%

Varmt brugsvand (klorindhold (cl) maks. 20 0 ppm)

pH i mediet Min. 7, max. 10

Medietemperatur °C

Tilslutninger

valve Udv. gevind

tailpieces Svejsenipler og gevindnipler m/udv. gevind

Indstillingsområde Xs °C 45 … 60

Tidskonstant T iht EN 14597 s 4

Maks. temperatur ved føler °C 130

Maks. vandhastighed omkring føler m/s 1,5

Kapillarrørslængde m 1

Materialer

Ventilhus RG5, DIN 1705, W.nr. 2.1096.01

Ventilindsats og ventilkegle Afzinkningsbestandig messing BS 2874

Temperaturregulator

Ventilsæde, trykaflastningscylinder

Ventilspindel CrNi stål, DIN 17440, W.nr. 1.4435

CrNi stål, DIN 17440, W.nr. 1.4404

Ventilplade, O-ring, membran EPDM

Membranhus CrNi stål, DIN 17440, W.nr. 1.4435

Membranplade CrNi stål, DIN 17440, W.nr. 1.4436

Membranspindel Ecobrass (CW724R)

Diaphragm housing stuffing box

Housing Ecobrass (CW724R)

Spindle CrNi steel, DIN 17440, W.no. 1.4401

Sensor Copper

Sensor

Sensor stuffing box Dezincification resistant brass BS 2874

Gasket EPDM

Charge Kuldioxid (CO2)

Valve body Ecobrass (CW724R)

Valve base Ecobrass (CW724R)

Pilot valve

Valve spindle CrNi stål, DIN 17440, W.nr. 1.4401

Setting spring CrNi stål, DIN 17440, W.nr. 1.4568

Cone, spring retainer PPS-plast

O-ring EPDM

Gælder for primær side (hovedventil)

Gælder for sekundær side (styreventil og membranelement)

Såfremt det var me brugsvand (sekundær side) har e n pH på under 7 -> vandets hårdhed må være h øjere end sulfatelementet

ved T i tomgang nom . 10° C

2 … 100

2 … 90

1) ,2) ,3)

–HCO

〉

––SO

2 | AI000086472881da-00202 © Danfoss | 2022.01

Datablad Flowkompenseret temperaturregulator AVTQ DN 20

Applikationsprincip

Regulatoren AVTQ må kun monteres i returledningen.

Fjernvarmens fremløbsledning

Fjernvarmens returledning

Konstruktion

1. Termostatisk element med

følerpakdåse

2. Trykspindel

3. Membranhus pakdåse

4. Omløber

5. Membranhus

6. Membranspindel

7. Reguleringsmembran

8. Klemringsforskruning til

impulsledning

9. Mellemring

10. Typeskilt

11. Hovedfjeder

12. Dæmpning + teflonring

13. Ventilspindel

14. Ventilindsats

15. Trykaflastningscylinder

16. Ventilhus (hovedventil)

17. Håndtag til

temperaturindstilling

18. Spindel

19. Ventilsokkel

20. Fjederstyr

21. Indstillingsfjeder

22. Trykudligningshul

23. Ventilkegle

24. Ventilhus (styreventil)

25. Klemringsforskruning til

impulsledning

26. Følerpakdåse

27. Pakning til følerpakdåse

28. Hus til følerpakdåse

Når der tappes varmt brugsvand, vil flowet igennem styreventilen skabe et trykfald (tryk i membranhuset), som bruges til at hæve temperaturniveauet fra tomgang til den indstillede tappetemperatur.

Denne hævning af temperaturniveauet betyder, at regulatoren åbner for gennemstrømning på fjernvarmesiden og tilsvarende lukker, når temperaturniveauet igen sænkes til tomgangsdrift. Tomgangsdriften forhindrer, at fjernvarmeledningen bliver kold. Tappetemperaturen kan indstilles separat.

AI000086472881da-00202 | 3© Danfoss | 2022.01

Datablad Flowkompenseret temperaturregulator AVTQ DN 20

Montage

Et-slags varmeveksler To-slags varmeveksler Tre-slags varmeveksler

Fig. 3

AVTQ kan anvendes sammen med de fleste typer pladevarmevekslere.

Varmevekslerproducenten bør kontaktes for at sikre:

- at AVTQ er godkendt til brug sammen med den valgte varmeveksler

- at det rette materiale vælges ved tilslutning til varmevekslerne

- at et-slags pladevarmevekslere tilsluttes orrekt; lagdeling kan opstå, hvilket er ensbetydende med reduceret komfort.

Systemet fungerer bedst, når føleren monteres helt inde i varmeveksleren (se side 3). Følerspidsen bør dog placeres ca. 5 mm fra killepladen, der skiller den primære og sekundære side af veksleren. Hvis følerspidsen placeres for tæt på skillepladen, vil føleren måle temperaturen på pladen og ikke temperaturen på mediet.

Bemærk: Vandhastigheden omkring føleren skal overholde kravene for kobberrør.

Temperaturregulatoren (hovedventilen):

- skal monteres i returledningen på fjernvarmesiden (primær) af varmeveksleren

- membranelementet kan drejes i en hvilken som helst position i forhold til ventilhuset, således at impulsledningen kan tilsluttes i den ønskede retning

Styreventilen:

- må kun monteres i fremløbsledningen på den sekundære side af varmeveksleren

- i systemer, hvor det ikke kan udelukkes, at drikkevandet af og til bliver forurenet med fint støv, anbefales det ikke at montere styreventilen med impulsledningsforbindelserne nedad (fig.2) for at undgå, at der trænger snavs ind i impulsledningerne og membranhuset

Følerne kan monteres i alle positioner (fig.1)

Det anbefales på det kraftigste, at:

- den primære og sekundære side af varmeveksleren skylles igennem, før varmesystemet tages i brug første gang. Desuden skal (+) og (–) siden af membranen ventileres.

- snavssamlere med en maskestørrelse på maks. 0,6 mm monteres før reguleringsventil og styreventil.

Fig. 1 Fig. 2

4 | AI000086472881da-00202 © Danfoss | 2022.01

Datablad Flowkompenseret temperaturregulator AVTQ DN 20

x ∆T

(

)

0.86

x ∆0,86

42 x 0,896

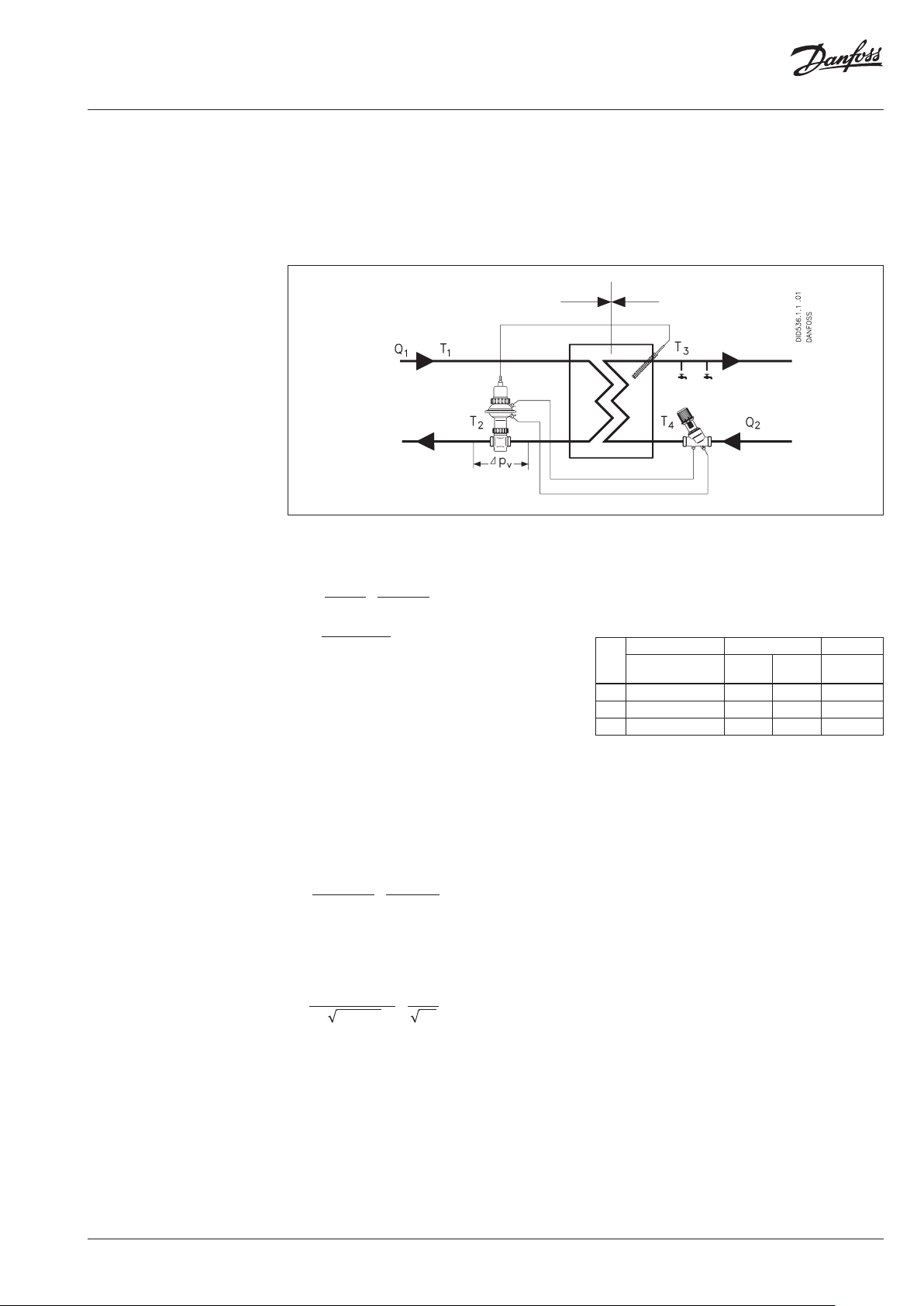

Dimensionering Eksempel:

Givet:

T1 = 65 °C T3 = 50 °C T4 = 10 °C Q2 = 0,3, 0,6, 0,9 m3/h (300, 600, 900 l/h)

Primær Sekundær

T1 - Fjernvarmevandets fremløbstemperatur T3 - Varmtvandstemperatur T4 - Koldtvandstemperatur Q2 - Brugsvandsflow

Fjernvarmens fremløbsledning

Fjernvarmens returledning

Fig. 4

Den maksimale varmeeffekt P

beregnes efter

max

formlen:

max

0.86

900 x (50-10)

3-T4

0.86

=42 kW

Ud fra den maks. varmeeffekt kan varmeveksleren vælges. Oplysninger om kølingen over varmevekslerens primærside kan fås ved enten at kontakte producenten af varmeveksleren eller ved hjælp af producentens dimensioneringsdiagram.

I det valgte eksempel er kølingen på primærsiden (ΔT1) 43°C, 40°C eller 39°C, og differenstrykket over hovedventilen på AVTQ (Δpv) er 0,2 bar

Varmt vand

Koldt vand

Den valgte AVTQ-hovedventil har en kvs på 3,2 m3/h og er derfor stor nok. Værdierne for flow på 300 og 600 l/h beregnes på samme måde og indsættes i tabellen.

Tab.1

Sekundært flow Primært flow Køling

(kW)

14 300 280 0,63 43

28 600 600 1, 34 40

42 900 925 2,07 39

(l/h)

(m3/h)

∆T

(°C)

De kan plottes ind i diagrammet på næste side (fig. 5) og forbindes. Temperaturudsvinget kan udlæses af diagrammet som differencen mellem de temperaturlinjer, kurven skærer.

Det primære flow Q1 kan beregnes efter formlen:

max

∆T

=925 l/h

Ud fra ovenstående oplysninger kan kapacitetskravet til hovedventilen (kv) beregnes:

∆ ∆p

[m3/h]∆0,86

[bar]

0,925

0,2

kv = 2,07 m3/h

Datablad Flowkompenseret temperaturregulator AVTQ DN 20

Dimensionering (fortsat)

Fig. 5

I det viste eksempel vil temperaturen falde 2 °C, når driftsflowet for varmtvand stiger fra 300 l/t til 600 l/t, og falde yderligere 2 °C, når flowet stiger fra 600 l/t til 900 l/t.

Når der er bevægelse mod højre i diagrammet, stiger temperaturen med 2 °C pr. linje. Når der er bevægelse mod venstre i diagrammet, falder temperaturen med 2 °C pr. linje.

Datablad Flowkompenseret temperaturregulator AVTQ DN 20

Dimensionering (fortsat)

Trykfaldet over styreventilen kan læses ud fra nedenstående diagram.

Fig. 6 Trykfald (Δp

) over styreventil som funktion af indstillingsværdi og sekundært flow

pilot

Indstilling

AVTQ-ventilen kan bruges sammen med en pladevarmeveksler på op til 150 kW. Som følge af flowkompenseringsprincippet er en egentlig dimensionering af ventilen unødvendig, da ventilen altid vil søge at holde den ønskede temperatur uanset flowet.

Det vil sige, at hvis ventilen indstilles til 50°C (dette gøres ved 75% af maks. tappeflow for at opnå optimal styring), vil denne temperatur blive holdt, uanset om det faktiske flow er 300 l/h, 900 l/h eller mere. Mellem 300 l/h og 900 l/h vil temperaturen svinge ca. 4°C.

Typiske indstillinger:

Minimum:

Betegnelse Anvendelsesværdier Styreventilindstilling

Flowtemperatur, primær Tp = 65 °C Diﬀerenstryk over AVTQ-hovedventilen ∆p = 0,2 bar Varmtvandstemperatur, sekundær Ts (hot) = 50 °C Koldtvandstemperatur, sekundær Ts (cold) = 10 °C Sekundært ﬂow Qs = 800 l/h

4,0

Maksimum:

Betegnelse Anvendelsesværdier Styreventilindstilling

Flowtemperatur, primær Tp = 100 °C Diﬀerenstryk over AVTQ-hovedventilen ∆p = 4,0 bar Varmtvandstemperatur, sekundær Ts (hot) = 50 °C Koldtvandstemperatur, sekundær Ts (cold) = 10 °C Sekundært ﬂow Qs = 800 l/h

De ovenfor anførte værdier er referenceværdier, og det kan derfor være nødvendigt at efterjustere styreventilindstillingerne for at opnå

Andre omtrentlige indstillingsværdier: Tappetemperatur = 50 °C Tappeflow = 800 l/h

2,5

den ønskede temperatur.

primær

65 °C 3,0 2,5 2,5 2,5

80 °C 2,75 2,5 2,25 2,25

100 ° C 2,5 2,5 2,25 2,0

0,5 1,0 3,0 6,0

∆p (bar)

Datablad Flowkompenseret temperaturregulator AVTQ DN 20

Dimensioner

R 3/4

(mm)

(mm)aISO 228/1bISO 228/1

20 70 27,5 40 G 1 A G 1 A 3,59

Vægt

(kg)
