Datablad
Temperaturregulator AVTB (PN 16)
Beskrivning AVTB är en självverkande temperaturregulator
som används för att reglera vattentemperaturen
i hetvattentankar, värmeväxlare, oljeförvärmare
osv. Regulatorn stängs när temperaturen stiger.
Regulatorn har en reglerventil, ett termostatiskt
ställdon samt ett handtag för temperaturinställning.
Det termostatiska ställdonet består av en bälg,
ett kapillärrör och en givare.
Huvuddata:
• DN 15, 20, 25
• kVS 1,9; 3,4; 5,5 m3/h
• PN 16
•
Inställningsområde: 0–30 °C/20–60 °C/30–100 °C
• Temperatur:
– Cirkulerande vatten/vatten med upp till
30 % glykol: 2 till 130 °C
• Anslutningar:
– Inv. gänga
–
Utv. gänga (svetsnipplar och utv. gängnipplar)
• Flödes- eller returmontering, beroende på
givartyp.
• Längd på kapillärrör: 2 m.
Beställning
Exempel:
Temperaturregulator, DN 15, kVS 1,9,
PN 16, inställningsområde 30–100 °C,
t
130 °C, utv. gänga
max
– 1× AVTB DN 15-regulator
Best.nr: 0 03 N5141
Alternativ:
– 1 st. Inst. dykrör, mässing
Best.nr: 013 U0290
– 1 st. svetsnippel
Best.nr: 003H6908
AVTB-regulator
Invändig gänga
Anslutning
IS O 7/1
Rp ½
Rp ¾
Rp 1
Kodnr
003N2232
003N8229
003N 8141
003N3232
003N8230
003N 8142
003N4232
003N8253
003N8143
1)
DN
15
Inställnings-
område
(°C)
(m3/h)
0–30
20–60 90
k
1,9
VS
Högsta.
givar temp.
(°C)
55
30 –100 130
20
0–30
20–60 90
3,4
55
30 –100 130
25
0–30
20–60 90
5,5
55
30 –100 130
1)
Fullständig regulator inklusive packbox
2)
Inklusive liten g ivare Ø 9,5 × 180. Givaren ska monteras där syste mets temperatur är högre ä n temperaturen i ventilhuset .
Isoleringsski van är fabriksmonterad på regu latorn.
3)
Inklusive liten gi vare Ø 9,5 × 150. Längd på kapill ärrör 2,3 m.
4)
Inklusive givare Ø 18 × 210; tillgänglig på b egäran
för givare. De t instuckna dykröret är et t tillbehör.
Anslutning
ISO 228/1
4)
2)
3)
4)
2)
3)
4)
2)
3)
G ¾ A
G 1 A
G 1¼ A
Utvändig gänga
Kodnr
003N5101
003N 5114
003N 5141
003N5102
003N 5115
003N 5142
003N5103
003N 5116
003N5143
1)
4)
2)
3)
4)
2)
3)
4)
2)
3)
© Danfoss | 2018.05 VD.JK.Z4.07 | 1
Datablad Temperaturregulator AVTB (PN 16)
Beställning (fortsättning)
Servicesatser
Typbeteckning för Best.nr
Reparationskit
Två membran, två O-ringar, en gummikägla, en tub med fett och åtta
ventillocksskruvar
DN 15 003N4006
DN 20 003N4007
DN 25 003N4008
Termostatiskt ställdon 0–30 °C, givare Ø 18 × 210, 2 m 003N0075
Termostatiskt ställdon 20–60 °C, givare Ø 9,5 × 180, 2 m 003N 0130
Termostatiskt ställdon 30–100 °C, givare Ø 9,5 × 150, 2,3 m 003N 0131
Hölje till givarens packbox, R ½ × M14 × 1 mm, gummi EPDM Ø 12,6 × 4 × 6 mm 013U8102
1)
För termostatiska ställ don 20– 60 °C och 30– 100 ° C; koderna innefattar hö lje och packning till giva rens packbox
Tillbehör
Bild Typbeteckningar DN Anslutning Best.nr
15
Svetsnipplar
Nipplar med utvändig gänga
Instucket dykrör
Isoleringsskiva
1)
Mer informat ion finns i avsnittet ”Mo nteringslägen”
1)
20 003H6909
25 003H6910
15
20 R ¾" 003H6903
25 R 1" 003H6904
Kon. utv. gänga enligt
EN 10226 -1
Rp ½ × M14 × 1 mm, mässing 182 mm, utan packbox f. givare
Rp ½ × M18 × 1,5 mm, rf stål 182 mm, med packbox f. givare
Rp ¾ × M22 × 1 mm, mässing 220 mm, med packbox f. givare
Rp ¾ × M22 × 1 mm, rf stål 220 mm, med packbox f. givare
-
R ½" 003H6902
1)
003H6908
013U 0290
003N0196
003N0050
003N0192
003N4022
Tek nisk a data
Nominell diameter DN 15 20 25
kVS-värde m3/h 1,9 3,4 5,5
Kavitationsfaktor z 0,4
Nominellt tryck PN 16
Max. differenstryck bar
10
Medium Vatten/glykolblandat vatten upp till 30 %.
Mediets pH Min. 7, max. 10
Mediets temperatur
Anslutningar
o
C 2 till 130
ventil Invändig och utvändig gänga
nipplar Svetsad och utvändig gänga
Material
Ventilhus
invändig gänga MS 58, varmpressad, DIN 17660, W.No. 2.0402, CuZn40Pb2
utvändig gänga Avzinkningsfri mässing, BS 2872/CZ132
Ventilsäte CrNi-stål, DIN 17440, W.No. 1,4301
Ventilkägla NBR-gummi
Spindel Avzinkningsfri mässing, BS 2872/CZ132
Andra metalldelar Avzinkningsfri mässing, BS 2874/CZ132
Membran, O-ringar EPDM-gummi
Temperaturgivare Koppar
0–30 oC R 152 A, C2H4F2
Givarladdning
20–60 oC Butan R600, C4H10
30 –100 oC Koldioxid, CO2
2 | VD.JK.Z4.07 © Danfoss | 2018.05
Datablad Temperaturregulator AVTB (PN 16)
Användningsprincip
Långsamt regleringssystem, inställningsområde 30–100 °C
Snabbt regleringssystem, inställningsområde 0–30 °C/20–60 °C
Monteringslägen Temperaturregulator
Regulatorn kan installeras i valfritt läge, med
flödet i den ingjutna pilens riktning.
AVTB 20–60 måste alltid installeras i returlinjen
(givaren varmare än ventilen).
Om AVTB 20–60 har installeras i returlinjen
från en tappvattenvärmeväxlare (där
returvattentemperaturen närmar sig
givartemperaturen under vissa perioder)
rekommenderas montering av isoleringsskivan
(003N4022).
Isoleringsskivan är
fabriksmonterad på produkten.
Temperaturgivare
AVTB 0–30 och 30–100 kan installeras antingen i
flödes- eller returlinjen.
Med AVTB 30–100 måste isoleringsskivan
(003N4022) monteras mellan det termostatiska
ställdonet och ventilhuset om temperaturvariationer
på mer än 20 °C uppträder vid ventilen,.
o
f
r
r
m
e
a
p
t
s
e
B
n
c
e
Givare Ø 18 × 210 mm
(AVTB 0–30 °C) (AVTB 20–60 °C) (AVTB 30–100 °C)
1)
Givaren ska monteras där s ystemets temperatur är h ögre än temperaturen i ventil huset.
2)
Gi varen kan monteras där systemet s temperatur är antingen hö gre eller lägre än temperat uren i ventilhuset.
2)
Givare Ø 9,5 × 180 mm 1) Givare Ø 9,5 × 150 mm 2)
VD.JK.Z4.07 | 3© Danfoss | 2018.05
Datablad Temperaturregulator AVTB (PN 16)
hm 1 ,3
20
0,8631
3
=
×
hm 1 ,0
1,7
31 ,
p
Q
k
3
v
==
∆
=
Dimensionering
Exempel
Reglering av hetvattentemperaturer i
hetvattentankar.
Primärt medium: Vatten
Givet:
Belastning: 31 kW (26 500 kcal/h)
Primär
temperatursänkning Δt: 20 K
Differenstryck
Δp över ventilen: 1,7 bar
Max.
hetvattentemperatur: 55 °C
Vattenvolym Q:
Krävs:
Korrekt ventilstorlek
Temperaturområde och P-band
Beräknat kv-värde är 1 m3/h.
Utgå från det här värdet på kV-skalan i AVTBdiagrammet och dra en linje horisontellt som
skär igenom kolumnerna för det rekommenderade
dimensioneringsområdet. Välj det minsta möjliga
ventilen, här en AVTB 15. Ett temperaturområde
på 30–100 °C kan antas vara lämpligt för det här
exemplet.
P-bandet (XP) och det slutliga temperaturområdet
kan även läsas av från AVTB-diagrammet. Den
nödvändiga stängningstemperaturen kan läsas
av från skalan för den valda ventilen. Det finns
dock två temperaturområden som uppfyller
kravet på en stängningstemperatur på 55 °C.
XP är 9 K för området 30–100 °C, vilket innebär
att regulatorn ger den beräknade kapaciteten
som en givartemperatur 55 °C minus 9 K = 46 °C.
För området 20–60 °C XP = 4 K. Detta innebär att
regulatorn ger den beräknade kapaciteten på 55
°C minus 4 K = 51 °C.
För att garantera den mest stabila regleringen bör
en AVTB 15 med området 30–100 °C väljas. Vattnet
i hetvattentanken når stängningstemperaturen
(55 °C) enbart när det inte har funnits någon
efterfrågan på hetvatten under en tid.
4 | VD.JK.Z4.07 © Danfoss | 2018.05
Datablad Temperaturregulator AVTB (PN 16)
Skalinställning 1 2 3 4 5
°C
Dimensionering (fortsättning)
AVTB 0–30 °C AVTB 30–100 °C
AVTB 20 – 60 °C
AVTB-diagram för att avgöra ventilstorlek, temperaturområde och proportionalband (XP).
Obs! De angivna värdena är medelvärden
Konstruktion
1. Handtag för
temperaturinställning
2. Fjäderhus
3. Inställningsäder
4. O-ring
5. Membran
6. Spindel
7. Ventilhus
8. Ventilkägla
9. Bälg
10. Bälgstopp
11. Tryckspindel
12. Temperaturgivare
13. Givarens packbox
14.
Hölje för sensorns packbox
15. Packning för sensorns packbox
16. Tätningsskruv för sensorns
packbox
Inställningar
Temperaturinställning
Förhållandet mellan skalans nummer 1–5 och
stängningstemperaturen.
15
13
14
16
Angivna värden är ungefärliga.
Stängningstemperatur
(0 … 30 °C) 0 3 15 23 30
(20 … 60 °C) 20 35 50 60 70
(30 … 100 °C) 30 35 55 75 95 120
VD.JK.Z4.07 | 5© Danfoss | 2018.05
Datablad Temperaturregulator AVTB (PN 16)

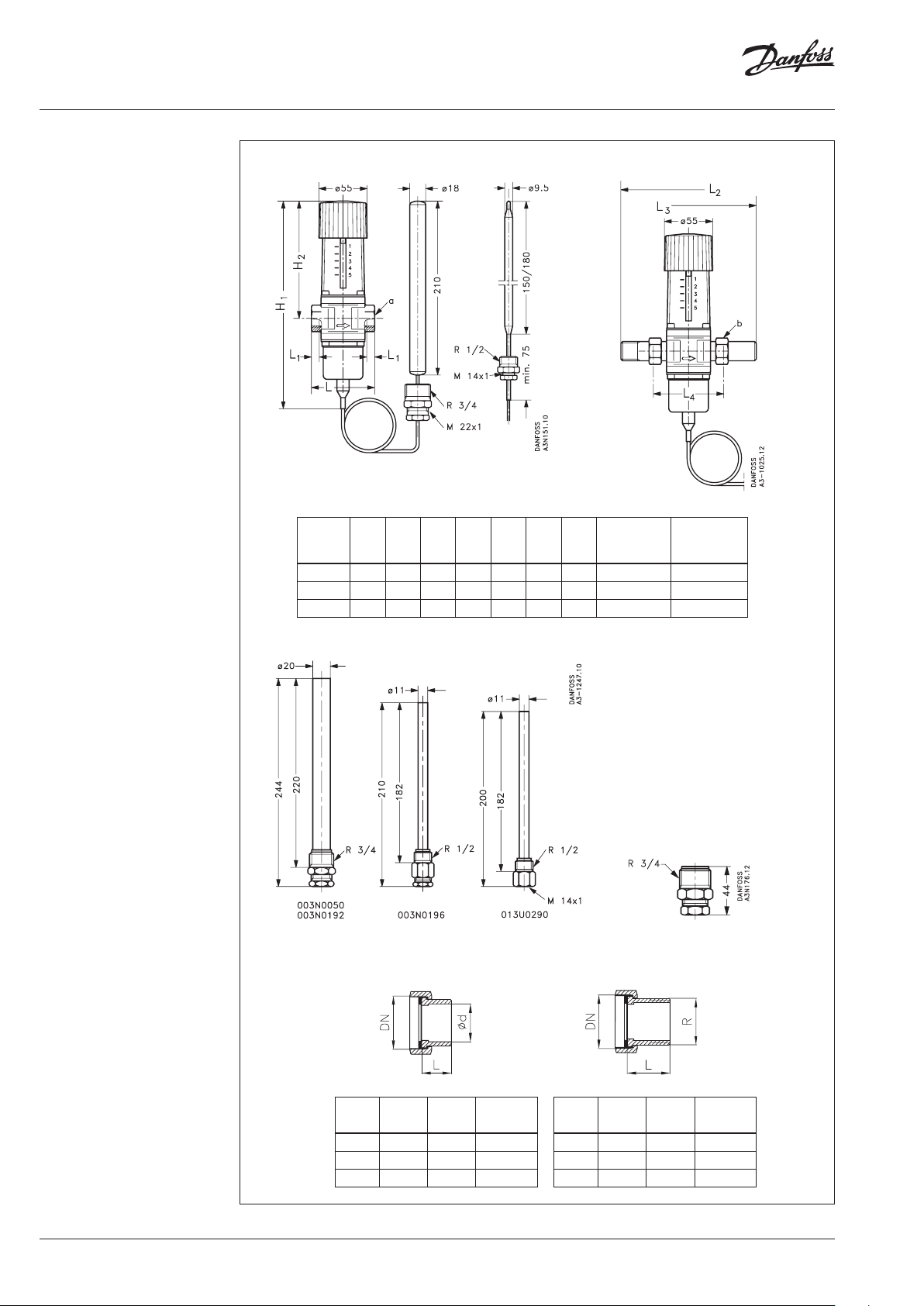

Mått
AVTB med invändig gänga AVTB med utvändig gänga
Typ
H
mm
1
H
2
mmLmm
L
1
mmL2mmL3mmL4mm
a
IS O 7/1
(inv. gänga)
b
ISO 228/1
(utv. gänga).
AV TB 15 217 133 72 14 141 149 75 Rp ½ G ¾ A
AVTB 20 217 133 90 16 154 164 80 Rp ¾ G 1A
AVTB 25 227 138 95 19 168 167 83 Rp 1 G 1¼ A
Instuckna dykrör Givarens packbox
Svetsnipplar Nipplar med utvändig gänga
G Ød L Vikt
(mm) (mm) (mm) (kg)
15 15 35 0 ,18
20 20 40 0,26
25 27 40 0,38
G R L Vikt
(") (") (mm) (kg)
¾ ½ 25,5 0,17
1 ¾ 27,5 0,27
1 ¼ 1 32,5 0,45
6 | VD.JK.Z4.07 © Danfoss | 2018.05
Datablad Temperaturregulator AVTB (PN 16)
VD.JK.Z4.07 | 7© Danfoss | 2018.05
Datablad Temperaturregulator AVTB (PN 16)
© Danfoss | DHS-SRMT/SI | 2018.058 | VD.JK.Z4.07
