Danfoss AVTA 10, AVTA 15, AVTA 20, AVTA 25 Data sheet [de]

Datenblatt

Thermogesteuerter Kühlwasserregler
AV TA

Thermogesteuerter Kühlwasserregler werden
zur proportionalen Regelung des Durchusses
verwendet – je nach gewählter Einstellung und
Fühlertemperatur.

Das Danfoss Programm an thermogesteuerter
Kühlwasserregler umfasst u.a. eine Reihe
industrieller Produkte sowohl zur Kälte- als auch
Wärmeregelung. Die Ventile sind selbsttätig, d.h.
sie arbeiten ohne Zufuhr von Hilfsenergie, wie
z.B. elektrischer Strom oder Druckluft.

Die gewünschte Temperatur wird konstant
gehalten – und zwar ohne unnötigen Verbrauch
von:

• Kühlwasser in Kälteanlagen,

• warmem Wasser oder Dampf in Heizsystemen.
So lassen sich ein wirtschaftlicher Betrieb und ein
optimaler Wirkungsgrad erzielen.

AVTA SS für aggressive Medien

Der Ventilkörper aus Edelstahl ermöglicht die
Anwendung für aggressive Medien, u.a. im
Marinesektor und der chemischen Industrie.

Vorteile • Unempndlich gegen Schmutz

• Unempndlich gegen Wasserdruck

• Benötligt keine Stromversorgung - selbsttätig

• Önet bei steigender Fühlertemperatur

• Dierenzdruck: 0 – 10 bar
Max. Betriebsdruck: 16 bar

• Max. Prüfdruck: 25 bar

• Maximaler Fühlerdruck: 25 bar

• Auch als Edelstahlausführung erhältlich

• Die Ventile sind druckentlastet, d.h. der
Önungsgrad wird vom Dierenzdruck
Δp (Druckabfall) nicht beeinusst

• Der Regelbereich ist für die beginnende
Önung des Ventils deniert

• Medientemperatur: -25 – 130 °C

• Ethyleneglycol als Zusatz bis 40%.

© Danfoss | DCS (jmn) | 2016.04 IC.PD.500.A8.03 | 520B7238 | 1

3N1103.13

Danf

3N1101.13

Datenblatt | Thermogesteuerter Kühlwasserregler, AVTA

Funktion

AVTA-Ventile bestehen aus drei
Hauptelementen:

1.

Einstellungsteil mit Handrad,
Einstellfeder und
Einstellskala

2. Ventilkörper mit Düse,
Ventilkegel und
Dichtungselementen

3. Hermetisch verschlossenes
thermostatisches Element
mit Fühler, Wellrohr und
Füllung

Nachdem die drei Elemente zusammengebaut,
das Ventil eingebaut und der Fühler an dem Punkt
positioniert wurde(n), an dem die Temperatur
reguliert werden soll, kommt es zu folgendem
Funktionsablauf:

1

1. Druckveränderungen im Fühler infolge der
veränderten Temperatur (Druckaufbau im Fühler)

2. Über das Kapillarrohr und das Wellrohr wird

oss

der Druck auf das Ventil übertragen, wo er als
Önungs- oder Schließkraft wirkt.

3. Mit dem Handrad und der Feder des Einstellteils

Danfoss

3N1102.12

2

wird eine Kraft erzeugt, die dem Wellrohr
entgegenwirkt.

4. Sind die beiden entgegengesetzten Kräfte im
Gleichgewicht, verbleibt die Ventilspindel in
ihrer Stellung.

5. Wird die Fühlertemperatur (oder die Einstellung)

3

verändert, verschiebt sich der Gleichgewichtspunkt
und die Ventilspindel bewegt sich, bis das
Gleichgewicht wieder hergestellt bzw. bis das
Ventil vollständig geönet oder geschlossen ist.

6. Die Veränderung der Durchussmenge verhält
sich annähernd proportional zur Änderung der
Fühlertemperatur.

Die Illustrationen zeigen ein AVTA-Kühlwasser-

Danfoss

ventil; das Funktionsprinzip gilt jedoch für alle
Typen thermostatischer Ventile.

AVTA-Anwendungen Die AVTA-Thermogesteuerter Kühlwasserregler

werden weithin zur Temperaturregelung in
unterschiedlichsten
mit Kühlbedarf eingesetzt.

Maschinen und Installationen

AVTA­Kühlwasserventile önen sich stets, um bei
steigender Fühlertemperatur den Durchuss zu
ermöglichen.

Das Ventil kann im Kühlwasservor- oder -rücklauf
eingebaut werden.

In der Standardausführung kann das AVTA­Thermogesteuerter Kühlwasserregler entweder
mit Leitungswasser oder mit neutraler Sole
verwendet werden.

Typische Anwendungsbereiche sind:

y Spritzgussmaschinen
y Verdichter
y Vakuumpumpen
y Reinigungsmaschinen
y Destillationsanlagen
y Druckereimaschinen
y Hydrauliksysteme
y Mühlen oder Walzen
y Biomasse-Kessel
y Industrielaser
y Dampfsterilisatoren
y Medizinische Geräte

1. Öltank

y Lebensmittelverarbeitung

2. Hydraulikmaschinen

3. Wärmetauscher

4. Kühlwasserzufuhr

5. AVTA-Thermostatventil

2 | 520B7238 | IC.PD.500.A8.03

© Danfoss | DCS (jmn) | 2016.04

Danfoss

Datenblatt | Thermogesteuerter Kühlwasserregler, AVTA

Werkstoe

AVTA

AV TA

6

3N158.11

2

5

3

4

1

2

7

Nr. Bezeichnung Werkstoe AVTA Werkstoe AVTA SS

1 Spindel Messing Edelstahl

2 Membranen (EPDM).

3 Ventilkörper und übrige Metallteile Geschmiedetes Messing Edelstahl

4 Ventilsitz Edelstahl

5 Ventilkegel (NBR)

6 Fühler Kupfer

7 Kapillarrohr - Stopfbuchse Nitrilbutadienkautschuk (NBK)/Messing

Füllungen AVTA-Thermogesteuerter Kühlwasserregler mit unterschiedlichen Füllungsarten

© Danfoss | DCS (jmn) | 2016.04

Universalfüllung Mengenfüllung Adsorptionsfüllung

IC.PD.500.A8.03 | 520B7238 | 3

Datenblatt | Thermogesteuerter Kühlwasserregler, AVTA

Bestellung AVTA mit
Adsorptionsfüllung

Fühlermontage

Tauchhülsen nden Sie auf
Seite 8 unter „Zubehör“.

Die Füllung besteht aus Aktivkohle und CO
bei steigender und fallender Fühlertemperatur
jeweils adsorbiert oder absorbiert werden,
wodurch sich der Druck im Element verändert.

, das

2

y Großer Regelbereich
y Hinsichtlich Ausrichtung und Temperatur

beliebig montierbar
y Kleine Fühlerabmessungen: ø9,5 × 150 mm
y Max. Druck auf den Fühler 25 bar

Regelbe-

Anschluss1)

reich

[°C] [°C]

G 3⁄

G 1/

G 1/

G 3/

8

2

2

4

10 – 80 130 1.4 2.3 AVTA 10 003N114 4

10 – 80

10 – 80 130 1.9 2.3 (armoured) AV TA 15 003N2114

10 – 80 130 3.4 2.3 AVTA 20 003N 0108

G 1 10 – 80 130 5.5 2.3 AVTA 25 003N0109

1)

ISO 228-1.

2)

Die Best.-Nr. bezieht sich auf das komplette Ventil einschließlich Kapillarrohr-Stopfbuchse.

Max. Fühler-

temperatur

130 1.9

kv wert

[m3/h]

bei Δp = 1 bar

Kapillarrohr-

länge

[m]

2.3

Typ Bestell-Nr.2)

AV TA 15 003N0107

4 | 520B7238 | IC.PD.500.A8.03

1)

ISO 228-1

2)

Die Best.-Nr. bezieht sich auf das komplette Ventil einschließlich Kapillarrohr-Stopfbuchse.

© Danfoss | DCS (jmn) | 2016.04

Datenblatt | Thermogesteuerter Kühlwasserregler, AVTA

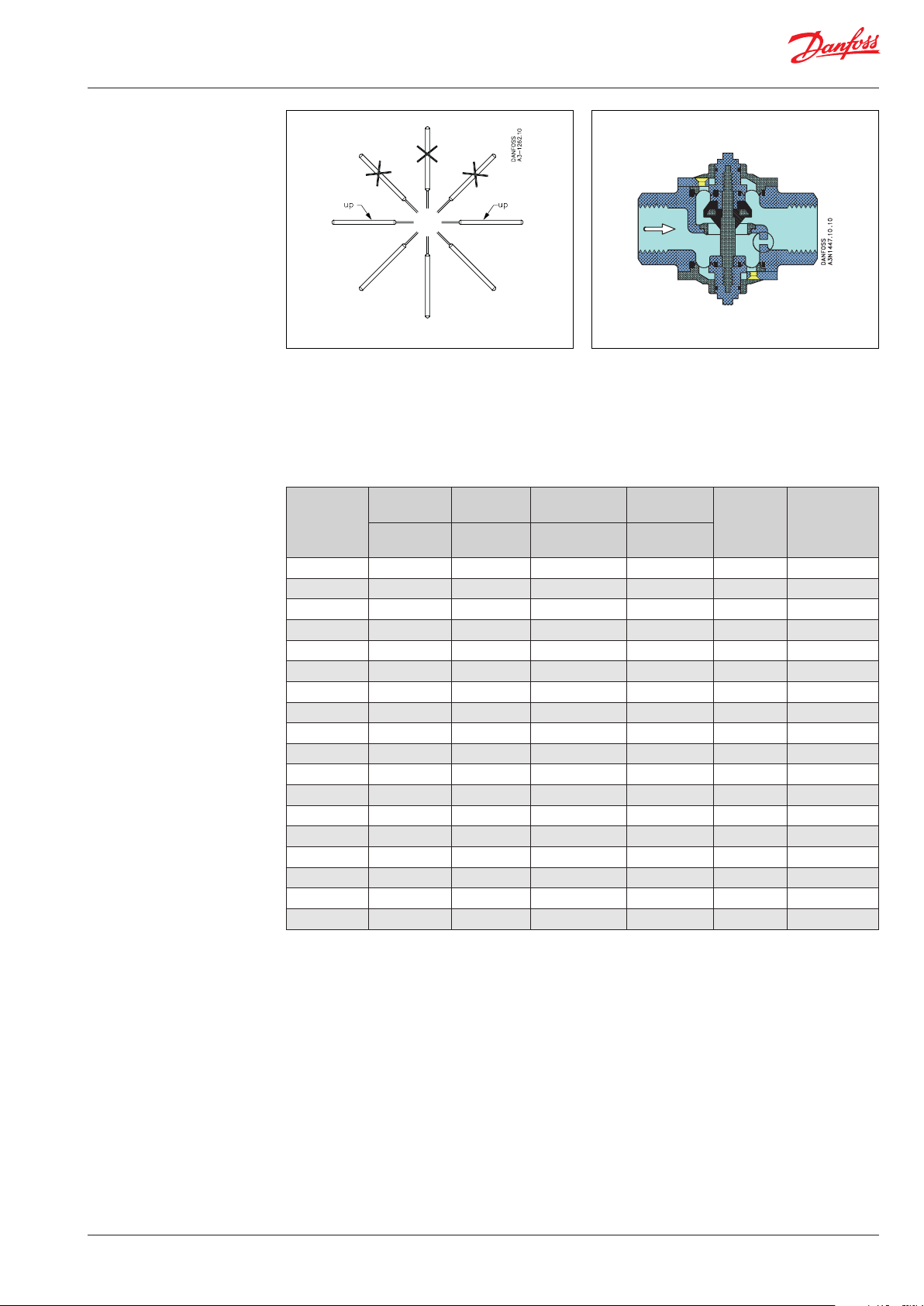

Bestellung
AVTA mit Universalfüllung

Fühlermontage Ventilkörper mit Bypass

Tauchhülsen nden Sie auf
Seite 8 unter „Zubehör“.

Die Füllung ist eine Flüssigkeits-/Gasfüllung, wobei
die Flüssigkeitsoberäche (der Regelpunkt) immer
im Fühler liegt. Das Füllmedium ist abhängig vom
Temperaturbereich.

y Fühlerabmessungen ø18 × 210 mm
y Der Fühler kann in Positionen eingebaut

werden, an denen höhere oder niedrigere
Temperaturen als im Ventil herrschen.

y Die Fühler müssen wie in der Skizze oben

dargestellt ausgerichtet werden.

y Max. Druck auf dem Fühler 25 bar

Regelbe-

Anschluss1)

reich

[°C] [°C]

G 3⁄

G 1/

G 3/

8

2

4

0 – 30 57 1.4 2.0 AVTA 10 0 03N1132

0 – 30 57 1.9 2.0 AV TA 15 003N2132

0 – 30 57 3.4 2.0 AV TA 20 003N3132

G 1 0 – 30 57 5.5 2.0 AV TA 25 003N4132

G 3⁄

G 1/

G 1/

G 3/

G 3/

G 3/

8

2

2

4

4

4

25 – 65 90 1.4 2.0 AVTA 10 0 03N1162

25 – 65 90 1.9 2.0 AV TA 15 003N2162

25 – 65 90 1.9 2.0 (armoured) AV TA 15 003N0041

25 – 65 90 3.4 2.0 AVTA 20 003N3162

25 – 65 90 3.4 5.0 AV TA 20 0 03N3165

25 – 65 90 3.4 2.0 (armoured) AV TA 20 003N0031

G 1 25 – 65 90 5.5 2.0 AVTA 25 003N4162

G 1 25 – 65 90 5.5 2.0 (armoured) AV TA 25 003N0032

G 1 25 – 65 90 5.5 5.0 AV TA 25 003N4165

G 3⁄

G 1/

G 3/

8

2

4

50 – 90 125 1.4 2.0 AVTA 10 00 3N11 82

50 – 90 125 1.9 2.0 AVTA 15 003N2182

50 – 90 125 3.4 2.0 AVTA 20 003N3182

G 1 50 – 90 125 5.5 2.0 AVTA 25 003N4182

G 1 50 – 90 125 5.5 3.0 AVTA 25 003N41833)

1)

ISO 228-1.

2)

Die Best.-Nr. bezieht sich auf das komplette Ventil einschließlich Kapillarrohr-Stopfbuchse.

3)

Im Ventilgehäuse ist ein ø2 mm Bypass gebohrt.

Max. Fühler-

temperatur

Wert k

v

[m3/h]

at Δp = 1 bar

Kapillarrohr-

länge

[m]

Typ Bestellnr.2)

© Danfoss | DCS (jmn) | 2016.04

IC.PD.500.A8.03 | 520B7238 | 5

Datenblatt | Thermogesteuerter Kühlwasserregler, AVTA

Bestellung
AVTA mit Mengenfüllung

Fühlermontage

Bei der Füllung handelt es sich um ein
Flüssigkeits-Gas-Gemisch. Aufgrund der
Volumenverhältnisse kann sich die
Flüssigkeitsoberäche

(der Regelpunkt) abhängig

y Kleine Fühlerabmessungen: ø9,5 × 180 mm
y Kurze Zeitkonstante
y Max. Druck auf den Fühler 25 bar

von den Temperaturverhältnissen entweder im
Fühler oder im Wellrohr benden. Der Fühler muss
immer an wärmerer Stelle als das Ventil installiert
werden.

Regelbe-

Anschluss1)

reich

[°C] [°C]

G 1⁄

G 3⁄

G 1⁄

G 1⁄

G 1⁄

G 3⁄

2

4

2

2

2

4

0 – 30 57 1.9 2.0 AVTA 15 003N0042

0 – 30 57 3.4 2.0 AV TA 20 003N0043

25 – 65 90 1.9 2.0 AV TA 15 003N0045

25 – 65 90 1.9 2.0 (armoured) AV TA 15 003N0299

25 – 65 90 1.9 5.0 AV TA 15 003N0034

25 – 65 90 3.4 2.0 AV TA 20 003N0046

G 1 25 – 65 90 5.5 2.0 AV TA 25 003N0047

1)

ISO 228-1.

2)

Die Best.-Nr. bezieht sich auf das komplette Ventil einschließlich Kapillarrohr-Stopfbuchse.

Max. Fühler-

temperatur

kv Wert

[m3/h]

bei Δp = 1 bar

Kapillarrohr-

länge

[m]

Typ Bestell-Nr.2)

6 | 520B7238 | IC.PD.500.A8.03

© Danfoss | DCS (jmn) | 2016.04

Datenblatt | Thermogesteuerter Kühlwasserregler, AVTA

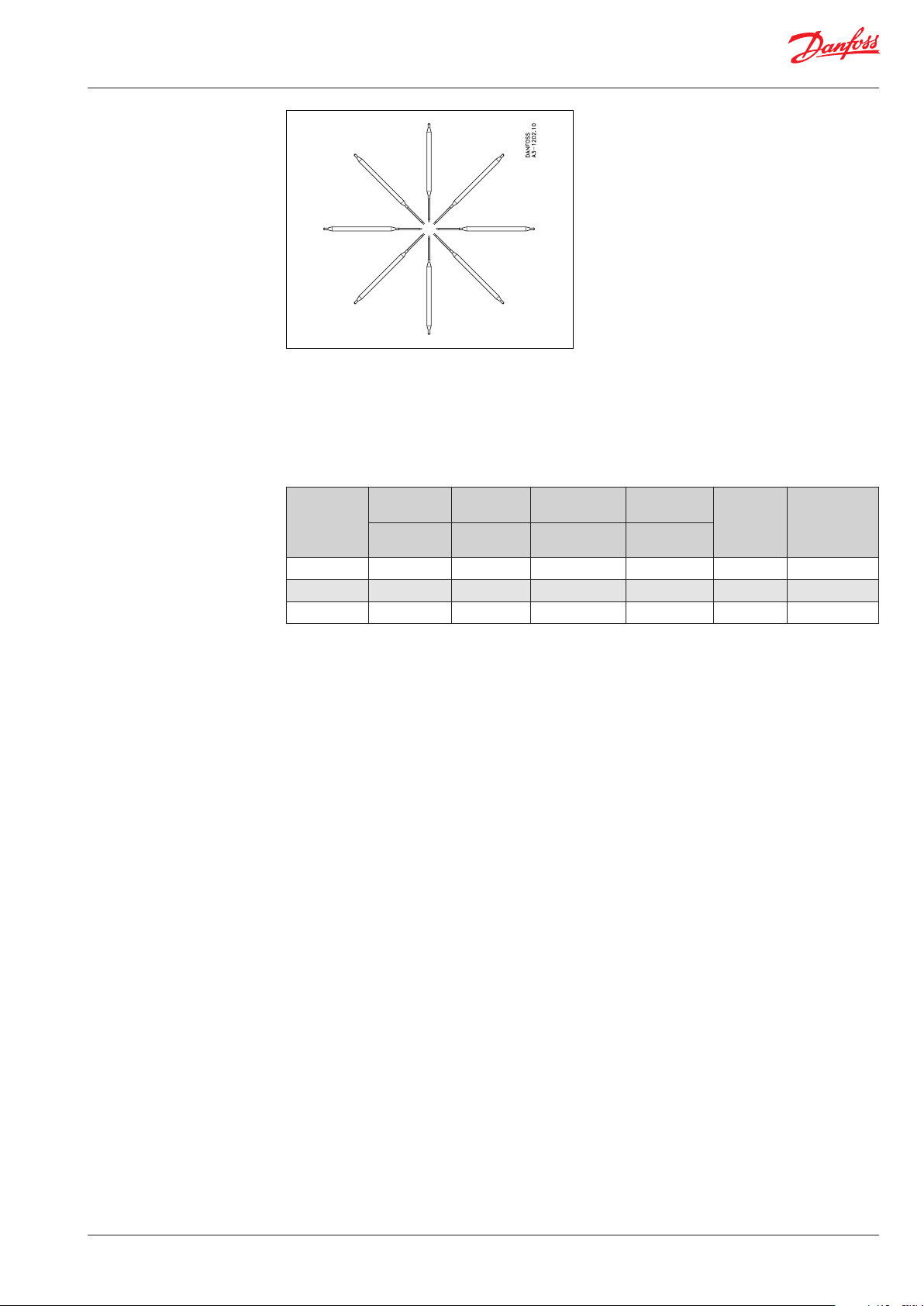

Bestellung
AVTA aus Edelstahl mit
Adsorptionsfüllung

Fühlermontage

Tauchhülsen nden Sie auf
Seite 8 unter „Zubehör“.

y Großer Regelbereich
y Ist in Bezug auf Orientierung und

Temperaturverhältnisse beliebig montierbar

y Kleine Fühlerabmessungen: ø9,5 × 150 mm
y Max. Druck auf den Fühler 25 bar
y AVTA SS für Mengen- und Universalfüllungen

sind auf Anfrage erhältlich.

Regelbe-

Anschluss1)

G 1⁄

2

G 3⁄

4

G 1 10 – 80 130 5.5 2.3 AVTA 25 003N4150

1)

ISO 228-1.

2)

Die Best.-Nr. bezieht sich auf das komplette Ventil einschließlich Kapillarrohr-Stopfbuchse.

reich

[°C] [°C]

10 – 80 130 1.9 2.3 AVTA 15 003N2150

10 – 80 130

Max. Fühler-

temperatur

kv Wert

[m3/h]

bei Δp = 1 bar

3.4

Kapillarrohr-

länge

[m]

2.3 AVTA 20

Typ Bestell-Nr.2)

003N3150

© Danfoss | DCS (jmn) | 2016.04

IC.PD.500.A8.03 | 520B7238 | 7

3N1103.13

Datenblatt | Thermogesteuerter Kühlwasserregler, AVTA

Zubehör

Bezeichnung Beschreibung Bestell-Nr.

003N0050

003N0051

Tauchrohr

Messing für ø18 Fühler R ¾

Messing für ø18 mm Fühler ¾ - 14 NPT

max. Druck 50 bar
L = 220 mm

Tauchrohrfühler

18/8 Stahl1) für ø18 Fühler, ¾-14 NPT

18/8 Stahl1) für ø18 Fühler R ¾

Messing für ø9.5 Fühler G ½

003N0053

003N0192

017-436766

max. pressure 50 bar
L = 182 mm

18/8 Stahl1) für ø9.5 Fühler R ½

003N0196

Montagewinkel Für AVTA 003N0388

5 g Tube 041E0110

Wärmeleitpaste

0.8 kg 041E0111

Set aus 3 NBK­Membranen für

Für AVTA 10/15, 20, 25 003N0448

mineralische Öle

G ½ 017- 422066

Kapillarrohr­Stopfbuchse

G ¾ 003N0155

½ – 14 NPT 003N0157

Ersatzteile

¾ – 14 NPT 003N0056

Kunststoff-Handknopf Für AV TA 003N0520

1)

W. Nr. 1.4301.

Thermostatische Elemente für AVTA-Ventile

Danfoss

Thermostatische Elemente

Adsorptionsfüllung - Fühler ø9.5 x 150 mm 10 – 80 2.3 003N0278

Universalfüllung - Fühler ø18 x 210 mm

Mengenfüllung - Fühler ø9.5 x 180 mm

Temperaturbereich Kapillarrohrlänge

[°C] [m]

0 – 30 2 003N0075

0 – 30 5 003N0077

25 – 65 2 003N0078

25 – 65 5 003N0080

50 – 90 2 003N0062

25 – 65 2 003N0091

25 – 65 5 003N0068

Bestell-Nr.

8 | 520B7238 | IC.PD.500.A8.03

© Danfoss | DCS (jmn) | 2016.04

Datenblatt | Thermogesteuerter Kühlwasserregler, AVTA

Installation AVTA mit Montagewinkel

Die Ventile können in beliebiger Position
installiert werden. Ein Pfeil auf dem
Ventilkörper zeigt die Durchussrichtung an.

Die AVTA-Ventile sind mit den Buchstaben
„RA“ gekennzeichnet, die oben auf
dem Ventil sichtbar sind, wenn es wie
dargestellt gehalten wird. Es wird
empfohlen, einen FV-Filter vor dem Ventil
einzubauen.

Kapillarrohr

Vermeiden Sie beim Einbau des
Kapillarrohrs jegliche scharfen Biegungen
(Knickstellen). Vergewissern Sie sich,
dass die Enden des Kapillarrohrs nicht
unter Spannung stehen. Wo Vibrationen
auftreten können, sind Zugentlastungen
unbedingt erforderlich.

Hinweis
Bei Gebrauch eines AVTA-Ventils muss der
Fühler bei der Inbetriebnahme
des Systems auf schwankende
Kühlwassertemperaturen reagieren
können. Deshalb könnte eine Bypass­Leitung mit Absperrventil erforderlich
sein, um den Durchuss am Fühler bei der
Inbetriebnahme zu gewährleisten.
Bei Verwendung eines Montagewinkels
(siehe „Zubehör“, Seite 10) muss diese stets
zwischen dem Ventilgehäuse und dem
Einstell-Element angebracht werden.

© Danfoss | DCS (jmn) | 2016.04

IC.PD.500.A8.03 | 520B7238 | 9

Datenblatt | Thermogesteuerter Kühlwasserregler, AVTA

Dimensionierung

Bei der Dimensionierung und Auswahl
thermogesteuerter Kühlwasserregler ist vor
allem darauf zu achten, dass das Ventil zu jedem
Zeitpunkt, unabhängig von den
Belastungsverhältnissen, die notwendige
Kühlwassermenge liefern kann. Um die passende
Ventilgröße dementsprechend auswählen zu
können, müssen die Angaben über die benötigte
Kühlleistung vorhanden sein. Andererseits sollte
das Ventil nicht zu sehr überdimensioniert sein,
mit dem Risiko eines instabilen Betriebs
(Pendelung).

Die Wahl des Füllungstyps hängt von der
einzuhaltenden Temperatur und den vorher
beschriebenen individuellen Eigenschaften der
einzelnen Typen ab.

Generell ist die Wahl des kleinsten Ventils
anzustreben, mit dem sich ein ausreichender
Durchuss sicher gewährleisten lässt.

Darüber hinaus empehlt es sich, den
Temperaturbereich so zu wählen, dass die
gewünschte Fühlertemperatur im mittleren
Teil dieses Bereichs zu liegen kommt.

Für die Feineinstellung des Ventils ist in der Nähe
des Fühlers ein Thermometer zu montieren.

Ventilgröße

Folgende Daten werden zur Auswahl der
Ventilgröße herangezogen:

y Benötigte Kühlwassermenge, Q [m3/h]
y Temperaturanstieg im Kühlwasser, t [°C]
y Dierenzdruck über dem Ventil, p [bar]

Bei vollständig geönetem Ventil sollte der
Dierenzdruck ungefähr 50% des gesamten
Druckabfalls des Kühlsystems betragen.

Die Diagramme auf Seite 12 sollen Ihnen die
Ventildimensionierung erleichtern.

Abb. 1 – Abhängigkeit zwischen Wärmemenge

[kW] und Kühlwassermenge
Abb. 2 – Kennlinien der kv-Werte
Abb. 3 – Arbeitsbereich der Ventile
Abb. 4 – Durchussmengen als Funktion des

Druckabfalls p

Beispiel

Es ist ein Kühlwasserventil zur Temperaturregelung
einer Vakuumpumpe auszuwählen.

Da eine direkte Regelung der Öltemperatur
gewünscht wird, fällt die Wahl auf AVTA.
Die Fühlerplazierung ist waagrecht – kleine
Abmessungen werden bevorzugt.

Gegebene Daten:

y Benötigte Kühlung bei voller Belastung 10 kW
y Die Öltemperatur soll auf 45 °C konstant

gehalten werden
y Kühlwasser p1 = 3 bar
y Abuss p3 = 0 bar

p

p

1

3

y p2 =

+

(Vermutung)

2

y Kühlwassertemperatur t1 = 20 °C
y Austrittstemperatur t2 = 30 °C

1. Mit Hilfe der Kennlinien in Abb. 1 wird die
notwendige Kühlwassermenge bei t = 10 °C
(30 °C – 20 °C) mit 0,85 m3/h ermittelt.

Mit Hilfe der Kennlinien in Abb. 2 wird der
notwendige kv-Wert für 0,85 m3/h bei
p = p1 - p2 = 3 - 1.5 = 1.5 bar für 0.7 m3/h.

Aus Abb. 3 wird ersichtlich, dass alle vier
AVTAVentile verwendet werden können,
praktisch gesehen jedoch AVTA 10 oder 15
vorzuziehen sind.

The above considerations apply to both AVTA
and FJVA types.

Die Betriebsbedingungen und die übrigen
Anforderungen an das Produkt machen für
dieses Beispiel ein Ventil mit Adsorbtionsfüllung
zur richtigen Wahl.
Der Temperaturbereich 10 – 80 °C deckt die
Betriebsbedingungen ab.

In der Tabelle auf Seite 6 unten nden sich AVTA
10, Bestell-Nr. 003N1144 oder AVTA 15, Bestell-Nr.
003N0107, wobei beide die gestellten Anforderungen
erfüllen.

Mit Rücksicht auf die Montageverhältnisse
kommt häug ein Tauchrohr zur Anwendung.

Unter „Zubehör“ auf Seite 10 nden sich die
Bestell-Nr. für Tauchrohre für einen ø9,5 mm-Fühler
aus Messing (017-436766) bzw. Edelstahl (003N0196).

10 | 520B7238 | IC.PD.500.A8.03

© Danfoss | DCS (jmn) | 2016.04

Danfoss

3N492.12

Q [m3/h]

Datenblatt | Thermogesteuerter Kühlwasserregler, AVTA

Dimensionierung

(fortgesetzt)

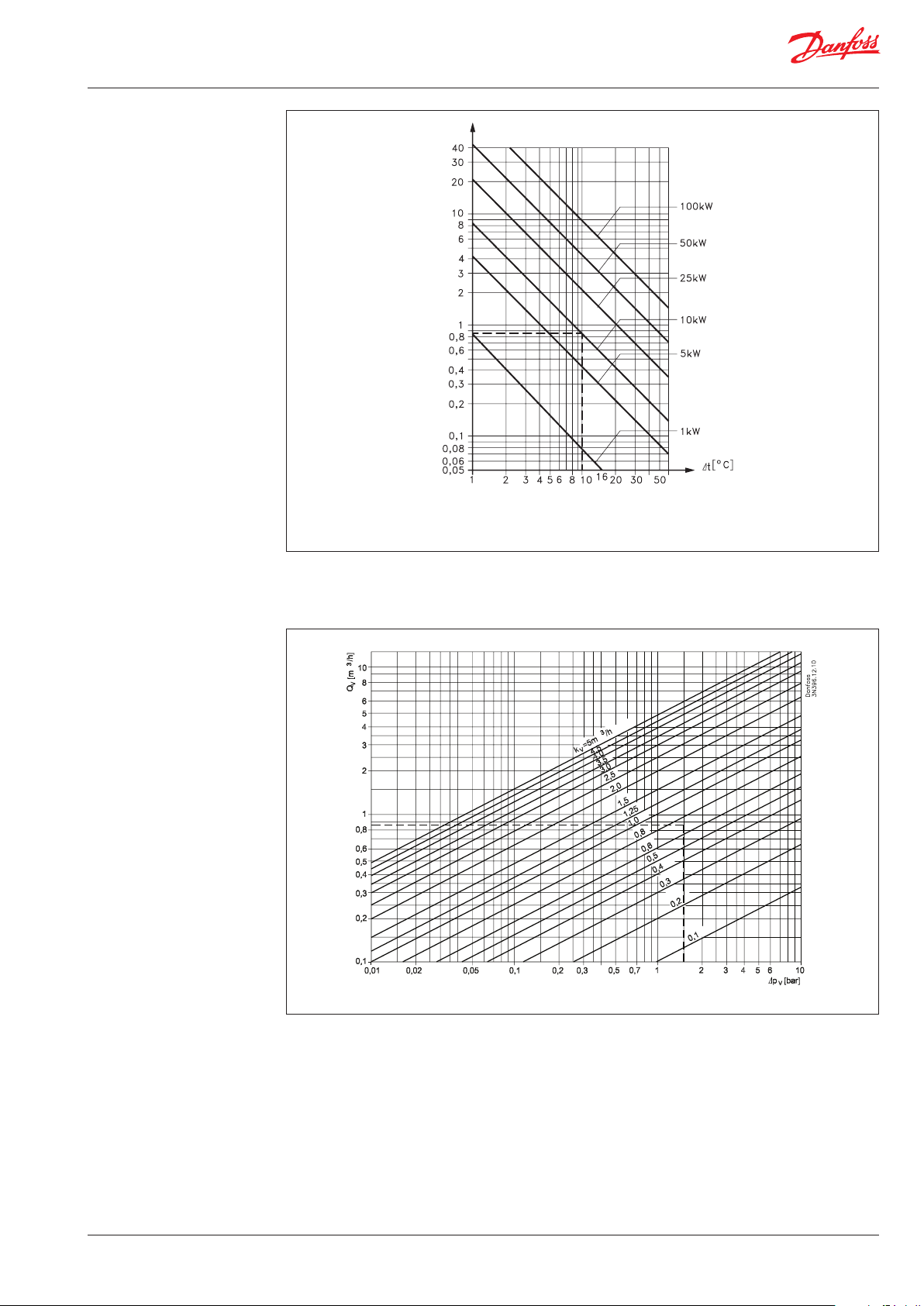

Fig.1 Erwärmung oder Abkühlung mit Wasser.

Beispiel:

Benötigte Kühlleistung 10 kW, mit t = 10 K.
Es wird 0,85 m3/h benötigt.

© Danfoss | DCS (jmn) | 2016.04

Abb.2 Abhängigkeit von Wassermenge und Druckabfall über dem Ventil.

Beispiel:
Beispiel: Durchuss 0,85 m3/h bei einem
Druckabfall von 1,5 bar.
Fur den kv-Wert ergibt sich 0,7 m3/h.

IC.PD.500.A8.03 | 520B7238 | 11

3N1443.11

Danf

3N1062.12

Datenblatt | Thermogesteuerter Kühlwasserregler, AVTA

Dimensionierung

(fortgesetzt)

Abb. 3 Nomogramm, das die kv-Bereiche der Ventile angibt.

oss

Die kv-Werte geben immer den Wasserdurchuss
in [m3/h] bei einem Druckabfall p von 1 bar an.
Bei der Auswahl des Ventils sollte darauf geachtet
werden, dass der kv-Wert in der Mitte des
Regelbereichs liegt.

[bar]

Druckabfall über dem Ventil

Beispiel:

AVTA 10 und 15 sind für einen kv-Wert von 0,7 am
besten geeignet.

Danfoss

Abb. 4

Die Durchussmenge der Ventile in völlig geönetem

Optionen y Entzinkungsfreies Messing

y Außengewindeanschluss
y Kapillarrohre in anderen Längen
y Verschleißschutz für Kapillarrohre
y Andere Baugrößen-, Werksto- und

Bereichskombinationen
y NPT - Anschluss, siehe separates Datenblatt

für USA / Kanada

12 | 520B7238 | IC.PD.500.A8.03

Kapazität bei voll geönetem Ventil

Zustand als Funktion des Druckabfalls Δp.

[m/h]

© Danfoss | DCS (jmn) | 2016.04

Danf

3N1437.13

3N1438.10

Abmessungen [mm] und
Gewichte [kg] der AVTA Ven­tile in Messing- und
Edelstahlgehäusen

oss

Universalfühler Mengenfühler Adsorptionsfühler

193

Messing / Edelstahl Tauchrohr

für Universalfühler

Typ H

1

H

2

Edelstahl Tauchrohr für

Mengen- / Adsorptionsfühler

L L

1

AV TA 10 240 133 72 14 G 3⁄

AV TA 15 240 133 72 14 G 1⁄

AV TA 20 240 133 90 16 G 3⁄

AV TA 25 240 138 95 19 G 1

Danfoss

Messing Tauchrohr für

Mengen- / Adsorptionsfühler

a b Nettogewicht

8

2

4

27

27

32

41

1.45

1.45

1.50

1.65

© Danfoss | DCS (jmn) | 2016.04

IC.PD.500.A8.03 | 520B7238 | 13
