Danfoss AVTA Data sheet [fr]

Fiche technique

Vanne à eau
AV TA

Les vannes thermostatiques sont utilisées pour la
régulation de température.

La gamme des vannes thermostatiques Danfoss
comprend diérentes versions permettant
d'optimiser la régulation de température de
refroidissement ou de réchauage. Ces vannes
sont entièrement autonomes, elles fonctionnent
sans apport d'énergie auxiliaire comme
l’électricité ou l’air comprimé.

La température souhaitée est maintenue
constante sans consommation inutiled'eau:

• froide dans les circuits de refroidissement,
Economique, autonome et ecace sont les
principaux atouts de cette vanne. L'AVTA est
idéale pour les circuits de refroidissement
dans l'hydraulique (centrales, presses ...) ou
tout circuit de refroidissement dans le
domaine industriel.

L'AVTA en corps Inox pour Fluides agressifs

Permet une utilisation de cette vanne entre autre
dans le secteur marin et l’industrie chimique.

Caractéristiques • Insensibles aux impuretés

• Insensibles à la pression de l'eau

• Fonctionnement automatique ne nécessitant
pas d'alimentation électrique

• Ouverture à température de bulbe croissante

• Pression diérentielle 0 – 10 bar

• Pression d'essai max. 16 bar
Pression de service max.: 25 bar

• Pression d'essai max.: 25 bar

• Disponible en corps laiton ou acier inoxydable

• L'ouverture de ces vannes n’est pas inuencée
par la pression diérentielle Δp (chute de
pression)

• La vanne commence à s'ouvrir et donc à
réguler lorsque le point de consigne est atteint.
A partir de cette température, l'ouverture de
la vanne sera proportionnelle à la température
détectée par le bulbe

• plage de température du uide de
refroidissement : -25 – 130 °C

• Jusqu’à 40% d’éthylène glycol accepté dans le
uide de refroidissement

© Danfoss | DCS (jmn) | 2016.04 IC.PD.500.A8.04 | 520B7239 | 1

3N1103.13

Danf

3N1101.13

Fiche technique | Vanne à eau, AVTA

Fonctionnement

Les vannes thermostatiques se
composent de trois éléments
principaux:

1. Réglage avec poignée,
ressort de référence et
échelle

2. Corps de vanne avec orice,
clapet et éléments
d’étanchéité.

3. Elément thermostatique
hermétique avec bulbe,
souet et charge.

Une fois les trois éléments assemblés, la vanne
installée et la sonde positionnée à l'endroit où la
température doit être régulée, le fonctionnement
est le suivant:

1

1. À la suite d'un changement de température, la
pression change dans la sonde: elle s'accumule.

2. Cette pression est transférée par le tube
capillaire et le souet à la vanne où elle assure

oss

l’ouverture et la fermeture.

3. La force de la poignée et du ressort de réglage
s’exerce contre celle du souet.

Danfoss

3N1102.12

2

4. Lorsque ces deux forces opposées sont égales,
la tige de la vanne est stationnaire.

5. Si la température de la sonde change, ou si les
réglages sont modiés, le point d'équilibre est
décalé et la tige de la vanne se déplace jusqu'à
ce que l'équilibre soit restauré ou que la vanne
soit entièrement ouverte ou fermée.

3

6. La variation du débit est quasi proportionnelle
au changement de température de la sonde de
température.

Les illustrations montrent la vanne AVTA mais le
principe de fonctionnement est le même pour
toutes les vannes thermostatiques.

Danfoss

Applications AVTA Les vannes thermostatiques AVTA jouent un rôle

important dans la régulation de la température
de

nombreuses machines et installations sur
lesquelles
vannes

un refroidissement est nécessaire. Les

de refroidissement AVTA s'ouvrent
toujours pour laisser entrer le débit lorsque la
température de la sonde augmente.

La vanne peut être installée sur la conduite de
départ ou alors sur la conduite de retour de l'eau
de refroidissement.

La version en corps laiton de l'AVTA peut être
utilisée pour l'eau douce ou la saumure neutre.

Les Applications typiques:

y Presses à injection
y Compresseurs
y Pompes à vide
y Machines de nettoyage à sec
y Installations de distillation
y Machines d’imprimeries
y Installations hydrauliques
y Laminoirs
y Chaudières à biomasse
y Lasers industriels
y Stérilisateurs à vapeur
y Èquipments médicaux

1. Réservoir d'huile

y Transformation des aliments

2. Machines hydrauliques

3. Échangeurs de chaleur

4. Alimentation en eau de
refroidissement

5. Vanne thermostatique AVTA

2 | 520B7239 | IC.PD.500.A8.04

© Danfoss | DCS (jmn) | 2016.04

Danfoss

Fiche technique | Vanne à eau, AVTA

Matériaux

AVTA

6

3N158.11

2

5

3

4

1

2

7

No. Désignation Matériaux AVTA Matériaux AVTA SS

1 Tige Laiton Acier inox

2 Membranes Caoutchouc - éthylène - propylène (EPDM).

3 Corps de vanne Laiton forgé Acier inox

4 Siège de vanne Acier inox

5 Clapet Caoutchouc nitrile : (NBR)

6 Bulbe Cuivre

7 Presse-étoupe Caoutchouc nitrile (NBR)/laiton

Charges Vannes thermostatiques AVTA avec diérents types de charge

© Danfoss | DCS (jmn) | 2016.04

Charge universelle Charge quantitative Charge à adsorption

IC.PD.500.A8.04 | 520B7239 | 3

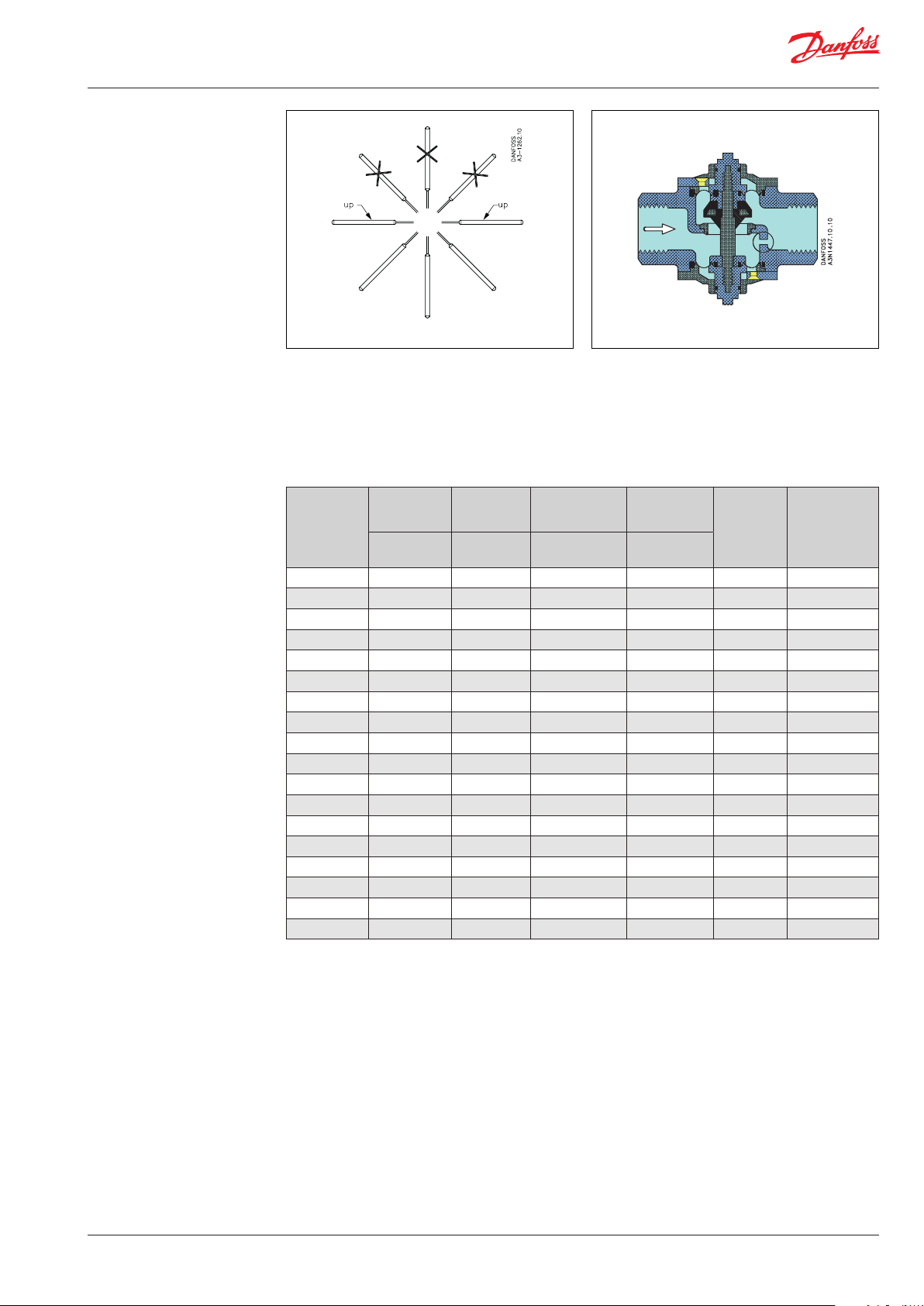

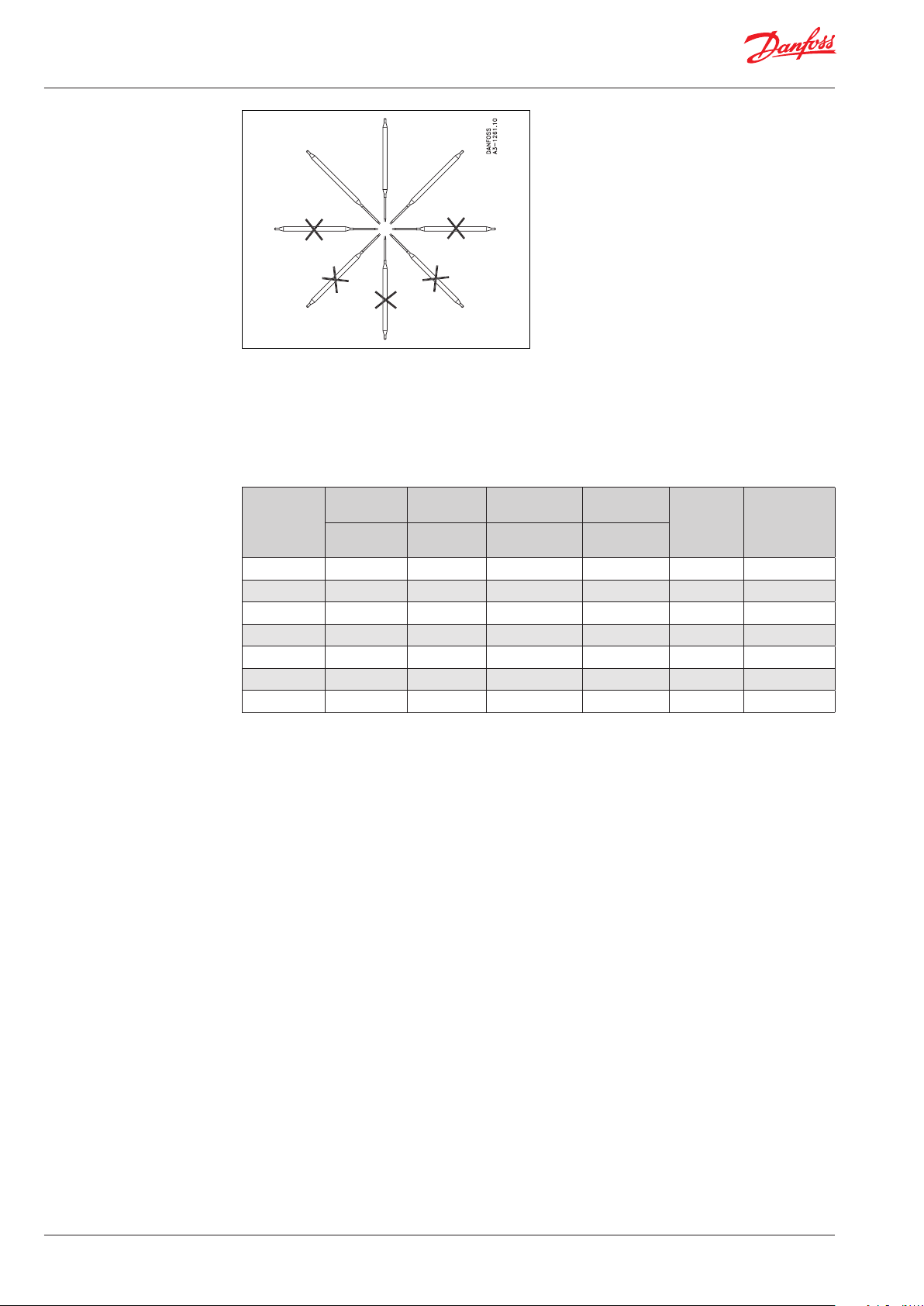

Fiche technique | Vanne à eau, AVTA

Commande AVTA avec
charge à adsorption

Installation du bulbe

Pour les poches à bulbes
(doigts de gant), voir le
catalogue des pièces détachées
et accessoires, page 8.

La charge est composée de charbon actif et de
CO2, lequel est absorbé lorsque la température
de la sonde baisse, produisant un changement
de pression dans l’élément.

y Plage de régulation étendue
y Peut être installée dans n’importe quelle position,
y Taille de la sonde - petit modèle :

ø9,5×150mm

y Pression max. sur le bulbe : 25 bar

Plage de

Raccord1)

régulation

[°C] [°C]

G 3⁄

G 1/

G 1/

G 3/

8

2

2

4

10 – 80 130 1.4 2.3 AVTA 10 003N114 4

10 – 80 130 1.9 2.3 AVTA 15 003N0107

10 – 80 130 1.9 2.3 (armoured) AV TA 15 003N2114

10 – 80 130 3.4 2.3 AVTA 20 003N0108

G 1 10 – 80

1)

ISO 228-1.

2)

Le nº de code concerne la vanne complète, y compris le presse-étoupe pour tube capillaire.

Temp. max.

du bulbe

130

kv valeur

[m3/h]

à Δp = 1 bar

5.5 2.3

Longueur

du tube

capillaire

[m]

Typ e Nº de code2)

AV TA 25 0 03N0109

4 | 520B7239 | IC.PD.500.A8.04

© Danfoss | DCS (jmn) | 2016.04

Fiche technique | Vanne à eau, AVTA

Commande AVTA avec
charge universelle

Installation du bulbe Corps de la vanne avec bipasse

Pour les poches à bulbes
(doigts de gant), voir le
catalogue des pièces détachées
et accessoires, page 8.

La charge est un mélange de liquide et de gaz où
la partie liquide doit toujours se trouver dans la
sonde. Le mélange de la charge est fonction de
la plage de température. Lorsque la température
augmente, la pression change dans l'élément.

y Taille de la sonde - modèle normal :

ø18 × 210 mm

y La sonde peut être installée à un endroit plus

froid ou plus chaud que la vanne.

y Les sondes doivent être orientées comme

indiqué sur le croquis ci-dessous

y Pression max. sur le bulbe 25 bar

Raccord1)

G 3⁄

8

G 1/

2

G 3/

4

Plage de

régulation

[°C] [°C]

0 – 30 57 1.4 2.0 AVTA 10 0 03N 1132

0 – 30 57 1.9 2.0 AVTA 15 003N2132

0 – 30 57 3.4 2.0 AV TA 20 003N3132

Temp. max.

du bulbe

Valeur k

[m3/h]

at Δp = 1 bar

G 1 0 – 30 57 5.5 2.0 AVTA 25 003N4132

G 3⁄

G 1/

G 1/

G 3/

G 3/

G 3/

8

2

2

4

4

4

25 – 65 90 1.4 2.0 AVTA 10 00 3N1162

25 – 65 90 1.9 2.0 AV TA 15 003N2162

25 – 65 90 1.9 2.0 (armoured) AV TA 15 003N0041

25 – 65 90 3.4 2.0 AV TA 20 003N3162

25 – 65 90 3.4 5.0 AVTA 20 003N3165

25 – 65 90 3.4 2.0 (armoured) AV TA 20 003N0031

G 1 25 – 65 90 5.5 2.0 AV TA 25 003N4162

G 1 25 – 65 90 5.5 2.0 (armoured) AV TA 25 003N0032

G 1 25 – 65 90 5.5 5.0 AVTA 25 003N4165

G 3⁄

G 1/

G 3/

8

2

4

50 – 90 125 1.4 2.0 AVTA 10 00 3N1182

50 – 90 125 1.9 2.0 AVTA 15 003N2182

50 – 90 125 3.4 2.0 AV TA 20 003N3182

G 1 50 – 90 125 5.5 2.0 AVTA 25 003N4182

G 1 50 – 90 125 5.5 3.0 AVTA 25 003N41833)

1)

ISO 228-1.

2)

Le nº de code concerne la vanne complète, y compris le presse-étoupe pour tube capillaire.

3)

Un bipasse de  2 mm est percé dans le corps de la vanne.

v

Longueur

du tube

capillaire

[m]

Typ e Nº de code2)

© Danfoss | DCS (jmn) | 2016.04

IC.PD.500.A8.04 | 520B7239 | 5

Fiche technique | Vanne à eau, AVTA

Commande AVTA avec
charge quantitative

Installation du bulbe

La charge est un mélange de liquide et de gaz

- fonctionnement similaire à la charge universelle
La sonde doit être installée dans une zone plus

chaude que la vanne

Raccord1)

G 1⁄

2

G 3⁄

4

G 1⁄

2

G 1⁄

2

G 1⁄

2

G 3⁄

4

Plage de

régulation

[°C] [°C]

0 – 30 57 1.9 2.0 AVTA 15 003N0042

0 – 30 57 3.4 2.0 AV TA 20 003N0043

25 – 65 90 1.9 2.0 AV TA 15 003N0045

25 – 65 90 1.9 2.0 (armoured) AV TA 15 003N0299

25 – 65 90 1.9 5.0 AV TA 15 003N0034

25 – 65 90 3.4 2.0 AV TA 20 003N0046

Temp. max.

du bulbe

à Δp = 1 bar

y Elle doit être orientée selon le croquis ci-dessus

taille de la sonde - petit modèle : ø9,5×180mm
y Constante de temps : courte
y Pression max. sur le bulbe : 25 bar

Valeur k

[m3/h]

v

tube Capillaire

Longueur

Typ e Nº de code2)

[m]

G 1 25 – 65 90 5.5 2.0 AV TA 25 003N0047

1)

ISO 228-1.

2)

Le nº de code concerne la vanne complète, y compris le presse-étoupe pour tube capillaire.

6 | 520B7239 | IC.PD.500.A8.04

© Danfoss | DCS (jmn) | 2016.04

Fiche technique | Vanne à eau, AVTA

Commande AVTA en acier
inoxydable avec la charge
d'adsorption

Installation du bulbe

Pour les poches à bulbes
(doigts de gant), voir le
catalogue des pièces détachées
et accessoires, page 8.

y Plage de régulation étendue
y Montage optionnel pour l’orientation et la

température

y Dimensions de la petite sonde: ø9,5×150mm
y Pression max. sur le bulbe 25 bar
y AVTA SS avec charge quantitative ou universelle

disponible sur demande

v

Longueur du

tube capillaire

[m]

2.3 AV TA 20

Typ e Nº de code2)

Raccord1)

G 1⁄

2

G 3⁄

4

Plage de

régulation

[°C] [°C]

10 – 80 130 1.9 2.3 AVTA 15 003N2150

10 – 80 130

Temp. max.

du bulbe

Valeur k

[m3/h]

à Δp = 1 bar

3.4

G 1 10 – 80 130 5.5 2.3 AVTA 25 003N4150

1)

ISO 228-1.

2)

Le nº de code concerne la vanne complète, y compris le presse-étoupe pour tube capillaire.

003N3150

© Danfoss | DCS (jmn) | 2016.04

IC.PD.500.A8.04 | 520B7239 | 7

3N1103.13

Fiche technique | Vanne à eau, AVTA

Accessoires

Désignation Description Nº de code

003N0050

003N0051

003N0053

003N0192

017-436766

003N0196

Poche à Bulbe (doigt
de gant) pression max.
50 bar
L = 220 mm

Poche à bulbe (doigt de
gant) pression
max. 50 bar L = 182 mm

Laiton pour ø18 bulbe R 3/

4

Laiton pour ø18 mm bulbe 3/4 - 14 NPT

18/8 acier1) pour ø18 bulbe, 3/4 - 14 NPT

18/8 acier1) pour ø18 R 3/

Laiton pour ø9.5 bulbe G 1/

18/8 acier1) pour ø9.5 bulbe R 1/

4

2

2

Support de montage Console AVTA 003N0388

Tube de 5 g 041E0110

Pâte thermoconductrice

pot de 0.8 kg 041E0111

Jeu de 3 membranes
en nitrile (NBR) Kit
membrane pour huile

Pour AVTA 10/15, 20, 25 003N0448

minérale

G ½ 017- 422066

Presse-étoupe pour tube
capillaire

G ¾ 003N0155

½ – 14 NPT 003N0157

Pièces de rechange

¾ – 14 NPT 003N0056

Bouton en plastique Bouton réglage AVTA 003N0520

1)

W. no. 1.4301.

Éléments thermostatiques pour vannes AVTA

Danfoss

Éléments thermostatiques

Plage de température

[°C] [m]

Charge à adsorption - bulbe ø9.5 x 150 mm 10 – 80 2.3 003N0278

0 – 30 2 003N0075

0 – 30 5 003N0077

Charge universelle - bulbe ø18 x 210 mm

25 – 65 2 003N0078

25 – 65 5 003N0080

50 – 90 2 003N0062

Charge quantitative - bulbe ø9.5 x 180 mm

25 – 65 2 003N0091

25 – 65 5 003N0068

Longueur de tube

capillaire

Nº de code

8 | 520B7239 | IC.PD.500.A8.04

© Danfoss | DCS (jmn) | 2016.04

Fiche technique | Vanne à eau, AVTA

Installation AVTA avec support de montage Ces vannes peuvent être montées dans

n’importe quelle position. Le corps de la
vanne porte une èche qui indique le sens
d’écoulement.

Les vannes AVTA sont marquées de
manière à ce que les lettres RA soient
lisibles lorsque la vanne estmontée comme
indiqué sur le croquis.

II est recommandé d’installer un ltre de
type FV en amont de la vanne.

Tube capillaire

Installez le tube capillaire sans courbes
vives (pas de « coudes »). Assurez-vous qu'il
n'y ait pas de maintient aux extrémités
du tube capillaire. Il est important qu'une
détente soit possible en cas de vibrations.

Note

Lorsqu'une vanne AVTA est utilisée,
la sonde doit être inuencé, à la mise
en marche de l'installation, par les
variations de température de l'eau de
refroidissement. Par conséquent, une
conduite de dérivation avec une vanne
d’arrêt peut être nécessaire pour assurer
le débit au niveau de la sonde pendant
la phase de démarrage. Si un support de
montage est utilisé (voir le catalogue des
pièces détachées et accessoires, page 10), il
doit toujours être positionné entre le corps
de vanne et l'élément de réglage (voir
l'illustration).

© Danfoss | DCS (jmn) | 2016.04

IC.PD.500.A8.04 | 520B7239 | 9

Fiche technique | Vanne à eau, AVTA

Dimensionnement

Pour dimensionner et choisir les vannes
thermostatiques, le plus important est d’assurer
que la vanne permet, en toutes circonstances
et quelle que soit la charge,
refroidissement nécessaire.

le débit d’eau de

Connaître la capacité
de refroidissement nécessaire est la condition
préalable au choix de la taille de vanne correcte.

Choisir le type de charge selon la température à
maintenir et en fonction des caractéristiques décrites
plus haut.

En règle générale, on doit choisir la plus petite
vanne qui permet d’assurer un débit susant.

Il est en outre recommandé de choisir une plage de
température ou la valeur du point de consigne se
trouvera au milieu de cette plage

Pour pouvoir régler la vanne avec précision,
monter un thermomètre près du bulbe.

Taille de la vanne

Les données suivantes sont utilisées pour
sélectionner la taille de la vanne:

y Débit d’eau de refroidissement, Q [m3/h]
y Augmentation de la température de l’eau de

refroidissement, t [°C]

y Pression diérentielle dans la vanne, p [bar].

Avec la vanne complètement ouverte, la pression
diérentielle doit correspondre à peu près à 50%
de la chute de pression totale dans le système de
refroidissement.

Les graphiques de la page 12 sont conçus pour
faciliter le dimensionnement de la vanne.

Fig. 1 – Corrélation entre quantité de chaleur

[kW] et quantité d’eau de refroidissement

Fig. 2 – Valeurs k

v

Fig. 3 – Plages de travail des vannes
Fig. 4 – Capacités de débits en fonction de la

perte de charge p

Exemple

On recherche une vanne à eau de refroidissement
pour réguler la température d’une pompe à vide.

On désire une régulation directe de la température
de l’huile et on choisit, par conséquent, une vanne
AVTA. Orientation du bulbe: horizontale. Faibles
dimensions préférables.

Données:

y Capacité de refroidissement nécessaire: 10 kW.
y On désire maintenir la température de l’huile

à 45 °C
y Eau de refroidissement p1 = 3 bar
y Ecoulement p3 = 0 bar

p

p

1

3

y p2 =

+

(conjecture)

2
y Température de l’eau t1 = 20 °C
y Température de sortie t2 = 30 °C

1. Utiliser les courbes g. 1 pour trouver le
besoin en eau de refroidissement pour
t = 10 °C (30 °C – 20 °C) à 0.85 m

3

/h.

2. Utiliser les courbes g. 2 pour trouver la

valeur kv pour 0.85 m3/h pour

p = p1 - p2 = 3 - 1.5 = 1.5 bar for 0.7 m3/h.

3. Utiliser les colonnes g. 3 et vous constaterez

que toutes les vannes ATVA conviennent, mais
en pratique, il faut choisir l’ATVA 10 ou 15.

Les considérations en vue de déterminer la taille de
vanne concernent aussi bien les AVTA que les FJVA.

Vu les conditions de fonctionnement et les autres
exigences imposées à la vanne dans cet exemple,
le choix correct porte sur une vanne à charge à
adsorption. La plage de température de 10 – 80 °C
convient.

Trouver l'AVTA 10 surle tableau en haut de la
page 4, nº de code 003N1144, ou l’AVTA 15, nº de
code 003N0107. Ces deux modèles remplissent
les exigences imposées.

Dans de nombreuses applications, on utilise
souvent une poche à bulbe.

Sous “Accessoires” page 10, trouver le nº de code
de la poche à bulbe ø9.5 mm en laiton ou en
acier inox: 017-436766 et 003N0196, respectivement.

10 | 520B7239 | IC.PD.500.A8.04

© Danfoss | DCS (jmn) | 2016.04

Danfoss

3N492.12

Q [m3/h]

Fiche technique | Vanne à eau, AVTA

Dimensionnement

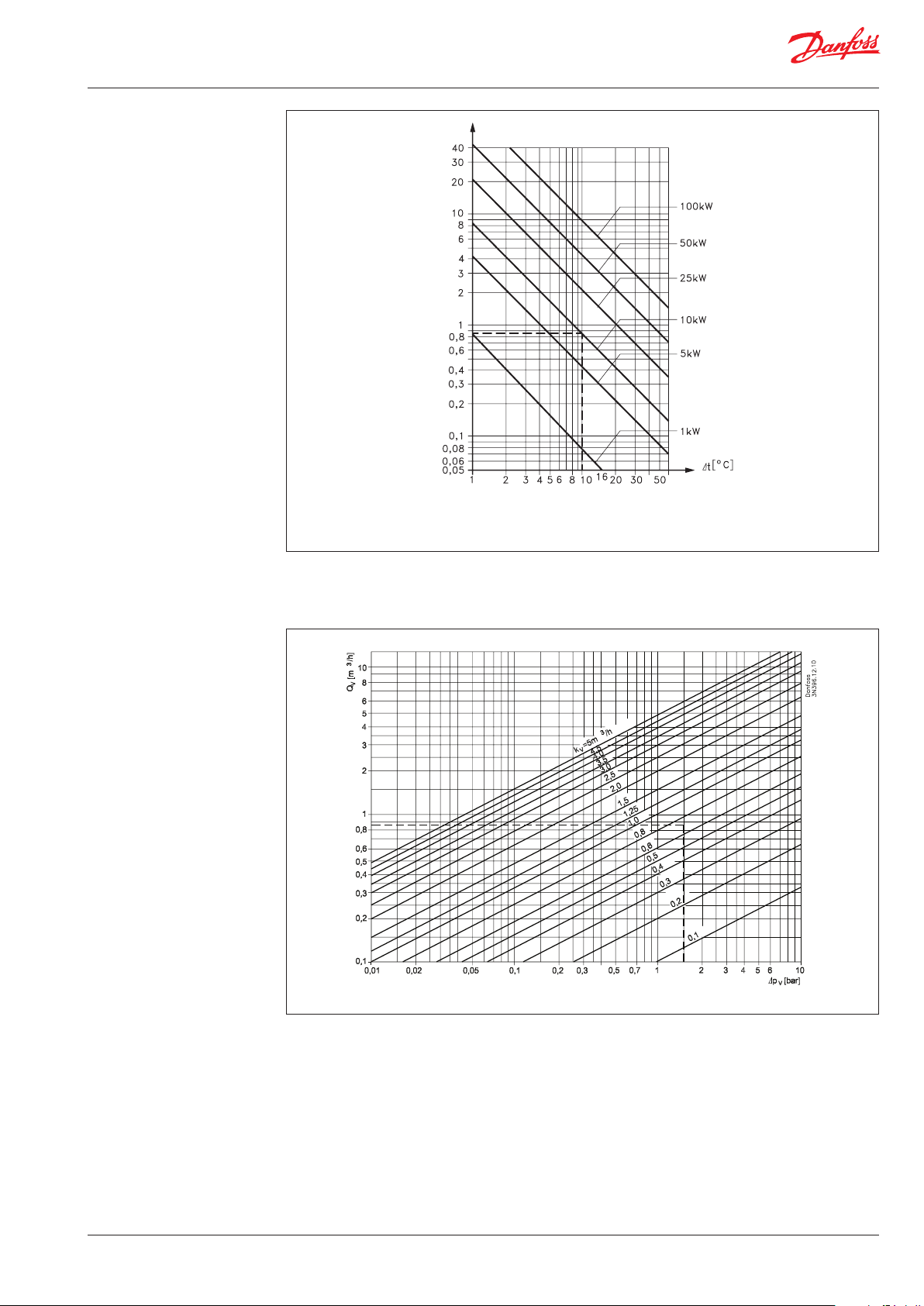

Fig. 1 Réchauage et refroidissement à l’eau.

Exemple:

capacité de refroidissement nécessaire 10 kW,
pour t = 10 °C. Débit nécessaire 0.85 m³/h.

© Danfoss | DCS (jmn) | 2016.04

Fig. 2 Corrélation entre la quantité d’eau et la perte de charge au travers de la vanne.

Exemple:
Débit 0.85 m³/h pour une perte de charge de

1.5 bar. La valeur kv est 0.7 m³/h.

IC.PD.500.A8.04 | 520B7239 | 11

3N1443.11

Danf

3N1062.12

Fiche technique | Vanne à eau, AVTA

Dimensionnement

Fig. 3 Abaque des pla ges kv.

oss

Les valeurs kv sont toujours

le débit d’eau en [m³/h]
pour une perte de charge (p) de 1 bar.
La vanne doit être sélectionnée de façon à ce
que la valeur kv nécessaire gure au milieu de
la plage de régulation.

[bar]

La perte de charge au travers de la vanne

Exemple:

Les vannes AVTA10 et 15 sont les vannes qui
conviennent le mieux pour une valeur kV de 0 ,7.

Danfoss

Options possibles sur
demande

12 | 520B7239 | IC.PD.500.A8.04

Capacité à vanne 100% ouverte

Fig. 4 Débit au travers des vannes 100% ouvertes en fonction de la perte de charge (Δp).

y Laiton DZR
y Connexions taraudées
y Autres longueurs de tubes capillaires
y Tubes capillaires armés
y Autres combinaisons de tailles, de matériaux

et de plages possibles

y Connexion NPT voir la che technique séparée

pour les États-Unis et le Canada

© Danfoss | DCS (jmn) | 2016.04

[m/h]

Danf

3N1437.13

3N1438.10

Dimensions [mm] et poids
[kg] des vannes AVTA pour
les corps en laiton où en
acier inoxydable

oss

Charge Universelle Charge quantitative Charge à adsorption

193

Poche à bulbe Laiton / Inox

pour charge Universelle

Typ e H

1

Poche à bulbe INOX pour charge

Quantitative où à Adsorption

H

2

L L

1

Poche à bulbe Laiton pour charge

Quantitative où à Adsorption

AV TA 10 240 133 72 14 G 3⁄

AV TA 15 240 133 72 14 G 1⁄

AV TA 20 240 133 90 16 G 3⁄

AV TA 25 240 138 95 19 G 1

Danfoss

a b Poids net

8

2

4

27

27

32

41

1.45

1.45

1.50

1.65

© Danfoss | DCS (jmn) | 2016.04

IC.PD.500.A8.04 | 520B7239 | 13
