Danfoss AR- 2D Data sheet [de]

Datenblatt

Danfoss Alpha2 Raumtemperatur Regler

AR- 2D

Beschreibung Das Danfoss Alpha2 System BUS ist die intelligente

Einzelraumregelung der Zukunft für maximalen Komfort und
Energieeffizienz bei der Flächentemperierung.

Die Steuerungseinheit des Systems bildet der Danfoss Alpha2
Raumtemperatur Regler AR-2D mit LCD Display im modernen
Design. Mit umfassender Funktionalität für den Zugriff auf alle
raum- und systemspezifischen Parameter sowie präziser
Temperaturerfassung ermöglicht es den Aufbau einer perfekt
abgestimmten Einzelraumregelung für maximales
Nutzerkomfortempfinden. Über die Bus-Verbindung
gewährleistet es den bidirektionalen Datenaustausch mit der
Basisstation Bus für den Abruf zahlreicher Statusmeldungen
sowie deren Anzeige auf dem großen, übersichtlichen Display.
Die Bedienung erfolgt über einen Drehknopf mit Dreh­/Drückmechanik und feiner Rastung sowie die stets
übersichtliche, sprachneutrale Anzeige des hochwertigen
Displays.

Leistungsmerkmale

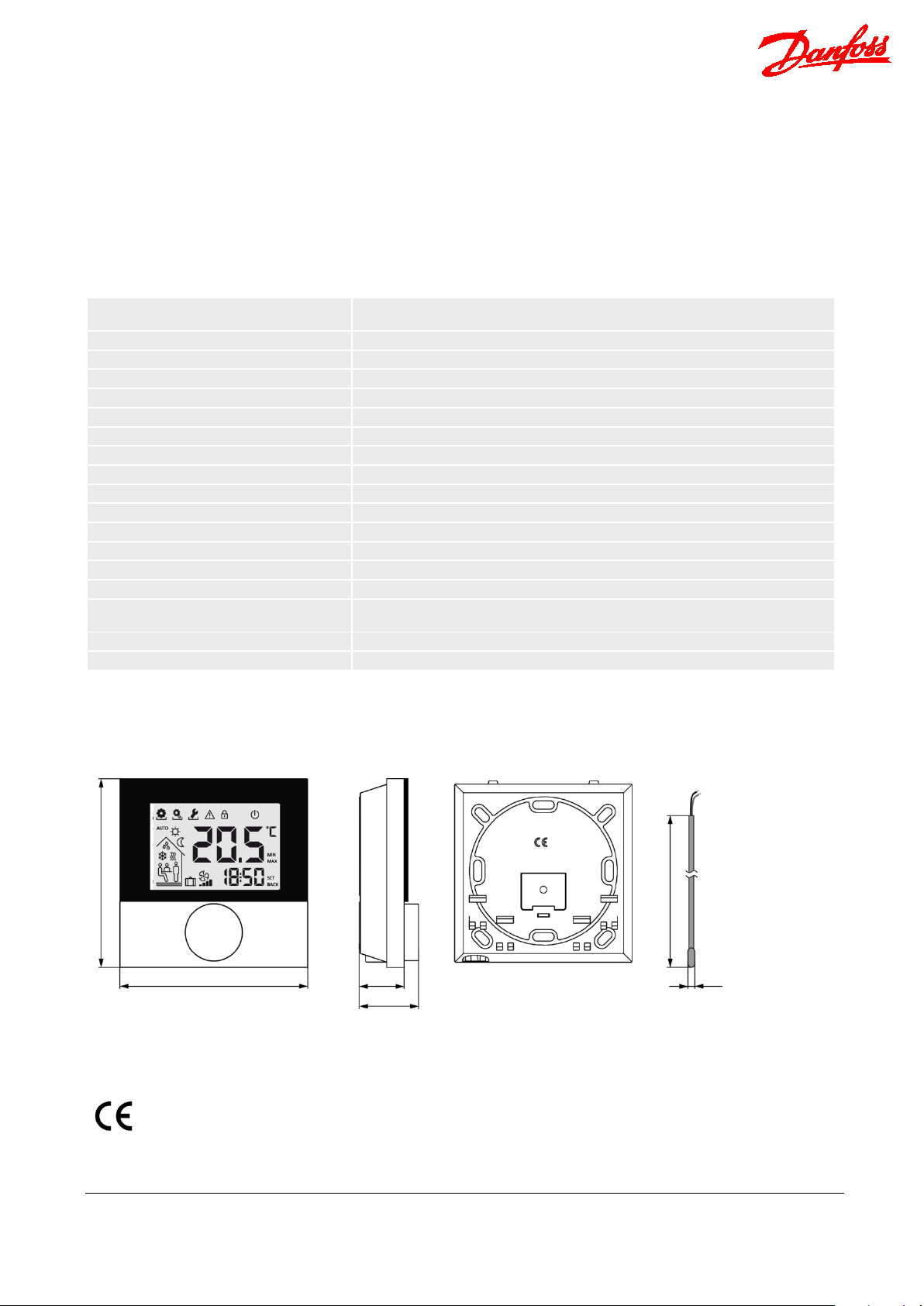

• Flache Ausführung und geringe Maße (86 mm x 86 mm x 26,5 mm)

• Selbsterklärende, sprachneutrale Bedienung und Benutzerführung

• Großes, übersichtliches LC-Display mit Hinterleuchtung (60 mm x 40 mm)

• hochwertige Designscheibe aus kratzfestem Kunststoff (optional)

• Daueranzeige von Raumtemperatur, Systemzeit und Betriebszustand

• Schnelle, verzögerungsfreie Datenkommunikation über Bus-Verbindung

• 3 Menüebenen (Lifestyle-Funktionen, Parameter und Service) für mehr Sicherheit

• Begrenzung des Einstellbereichs der Raumtemperatur

• Komfortable Bedienung über Drehknopf (Dreh-Drück-Mechanik)

• Wand- und UP-Dosen-Montage

• Einstellbereich 5 ... 30 °C

• Hochwertiges Design

Funktion Für den Komfort des Nutzers und zur Energieoptimierung lassen sich zahlreiche Systemfunktionen

Bedienung Der Drehknopf ermöglicht eine komfortable Navigation durch die intuitive Menüstruktur des

• Optional mit Fernfühler zur Bodentemperaturüberwachung

und Parameter über das Raumbediengerät einstellen. Dabei gewährleistet eine dreigliedrige
Menüstruktur (Lifestyle-Funktionen, Parameter und Service), dass keine wichtigen Einstellungen
versehentlich verstellt werden – selbst ein getrenntes Zurücksetzen von Parameter- und Service­Ebene auf Werkseinstellungen ist möglich. Der Bereich für Fachleute (Service) ist darüber hinaus
durch einen PIN-Code gegen unbefugten Zugriff geschützt.

Raumbediengeräts. Durch Drehen nach rechts oder links wird zwischen den verschiedenen
Funktionen gewechselt, durch Drücken des Drehknopfs werden diese aktiviert, deaktiviert und zur
weiteren Parametrierung ausgewählt. Die feine Rastung des Drehknopfes vermittelt ein stets
hochwertiges Gefühl, durch das die Navigation für den Benutzer spürbar wird. In den drei Menüs
stehen unter anderem folgende Funktionen/Parameter zur Verfügung.

Danfoss AG  Parkstrasse 6  4402 Frenkendorf Tel. [phone]  Fax [phone]  www.danfoss.ch  [e-mail]

Bureau Suisse Romande: Danfoss SA  Chemin de la Rochette 2  1081 Montpreveyres  Tél. [phone]  Fax [phone]

Datenblatt

Kindersicherung
aktiv

Regelung

Automatik-Modus
aktiv

Mindestfussbodentemp.
unterschritten

Danfoss Alpha2 Raumtemperatur Regler

AR- 2D

Lifestyle-Funktionen Parameter Service

• durch PIN-Code gegen Fremdzugriff

geschützt

• individuelle, optimale Abstimmung der

Anlage über Systemparameter wie

- Einstellung des verwendeten

Heizsystems für jede Zone (z. B.
Fußbodenheizung, Radiator,

• Partyfunktion zur stundenweisen

Deaktivierung der
Temperaturabsenkung

• Anwesenheit zur Nutzung der

Heizzeitprogramme vom
Wochenende auch an Werktagen
(z. B. bei Krankheit oder Urlaub zu
Hause)

• Betriebsmodi Tag, Nacht,

Automatik

• Abschalten des

Raumbediengeräts und damit
Regelbetriebs (Frostschutzbetrieb
wird automatisch aktiviert)

• Urlaubsmodus zur Absenkung auf

eine vordefinierte
Urlaubstemperatur und damit

• Auswahl vordefinierter Lifestyle

Zeitprogramme (über Online-Parametrier­Tool beliebig veränderbar)

• getrennte Auswahl der Soll-Temperatur für

verschiedene Programme wie Tag-/ Nacht,
ECO und Urlaub

• Einstellung der Bodentemperatur (nur bei

der Variante mit Bodensensor)

• Begrenzung der einstellbaren

Raumtemperatur

• Datum & Uhrzeit für das Gesamtsystem

• Anzeige der Software-Versionen von

Raumbediengerät, Basisstation und Web­Oberfläche der Basisstation

• Zurücksetzen der Benutzer-Parameter

Energieeinsparung

• Kindersicherung zum Schutz vor

versehentlichem Verstellen und
Fehlbedienung

Display Anzeige Der Danfoss Alpha2 Raumtemperatur Regler AR-2D glänzt mit einer funktionalen, sprachneutralen

Anzeige. Die international verständlichen Symbole gewährleisten eine intuitive Bedienung.

Lifestyle-Funktionen
Parameter
Service

Fehlersignal

deaktiviert

Tag-Modus aktiv

Konvektor, etc.)

- Sperren von Schaltausgängen einer

Zone in Abhängigkeit des aktivierten
Betriebsmodus (Heizen/Kühlen)

- Aktives Umschalten Heizen/Kühlen

- Smart Start-Funktion

aktivieren/deaktivieren

- Bediensperren mit/ohne PIN definieren

- Korrektur der Ist-Werterfassung

einstellen

- Globale Umschaltung des Wirksinns

der Anlage (stromlos-auf/stromlos-zu)

- Frostschutz Temperatur einstellen

- Heizen/Kühlen sperren für individuelle

Zonen

- Umstellung Fahrenheit/Celsius

- Einstellung zahlreicher Pumpen-/
Kessel-Parameter

Nacht-Modus aktiv
Betauung festgestellt
Kühlen-Modus aktiv

Heizen-Modus aktiv
Anwesenheit aktiv

Party-Funktion aktiv

Urlaubsfunktion aktiv
