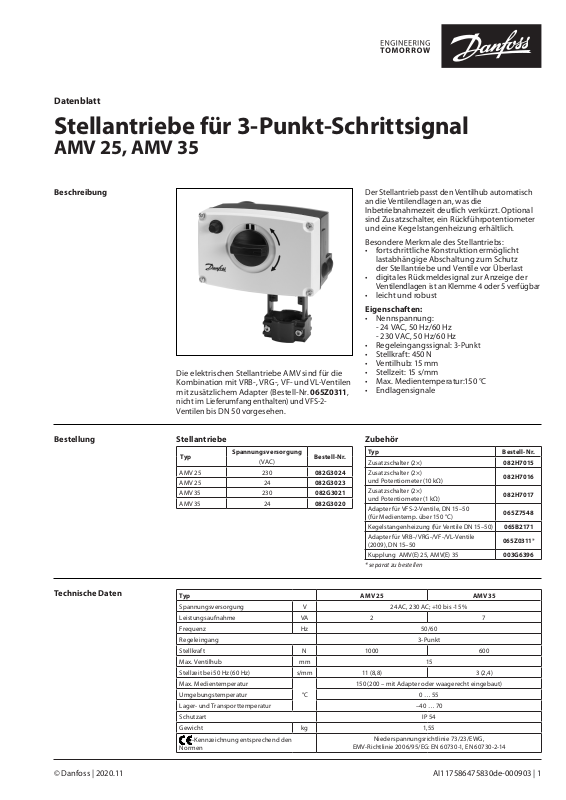

Datenblatt
Stellantriebe für 3-Punkt-Schrittsignal
AMV 25, AMV 35
Beschreibung
Die elektrischen Stellantriebe AMV sind für die Kombination mit VRB-, VRG-, VFund VL-Ventilen mit zusätzlichem Adapter (Bestell-Nr. 065Z0311, nicht im Lieferumfang enthalten) und VFS-2- Ventilen bis DN 50 vorgesehen.
Der Stellantrieb passt den Ventilhub automatisch an die Ventilendlagen an, was die Inbetriebnahmezeit deutlich verkürzt. Optional sind Zusatzschalter, ein Rückführpotentiometer und eine Kegelstangenheizung erhältlich.
Besondere Merkmale des Stellantriebs:
•fortschrittliche Konstruktion ermöglicht lastabhängige Abschaltung zum Schutz der Stellantriebe und Ventile vor Überlast
•digitales Rückmeldesignal zur Anzeige der Ventilendlagen ist an Klemme 4 oder 5 verfügbar
•leicht und robust
Eigenschaften:
•Nennspannung:
-24 VAC, 50 Hz/60 Hz
-230 VAC, 50 Hz/60 Hz
•Regeleingangssignal: 3-Punkt
•Stellkraft: 450 N
•Ventilhub: 15 mm
•Stellzeit: 15 s/mm
•Max. Medientemperatur:150 °C
•Endlagensignale
Bestellung |
Stellantriebe |
Zubehör |
Typ |
Spannungsversorgung |
Bestell-Nr. |
|
(VAC) |
|||
|
|
||
AMV 25 |
230 |
082G3024 |
|
AMV 25 |
24 |
082G3023 |
|
AMV 35 |
230 |
082G3021 |
|
AMV 35 |
24 |
082G3020 |
Typ |
Bestell-Nr. |
|
Zusatzschalter (2×) |
082H7015 |
|
Zusatzschalter (2×) |
082H7016 |
|
und Potentiometer (10 kΩ) |
||
|
||
Zusatzschalter (2×) |
082H7017 |
|
und Potentiometer (1 kΩ) |
||
|
||
Adapter für VFS-2-Ventile, DN 15–50 |
065Z7548 |
|
(für Medientemp. über 150 °C) |
||
|
||
Kegelstangenheizung (für Ventile DN 15–50) |
065B2171 |
|
Adapter für VRB-/VRG-/VF-/VL-Ventile |
065Z0311* |
|
(2009), DN 15–50 |
||
|
||
Kupplung AMV(E) 25, AMV(E) 35 |
003G6396 |
|
* separat zu bestellen |
|
Technische Daten
Typ |
|
AMV 25 |
AMV 35 |
Spannungsversorgung |
V |
|
24 AC, 230 AC; +10 bis -15 % |
Leistungsaufnahme |
VA |
2 |
7 |
Frequenz |
Hz |
|
50/60 |
Regeleingang |
|
|
3-Punkt |
Stellkraft |
N |
1000 |
600 |
Max. Ventilhub |
mm |
|
15 |
Stellzeit bei 50 Hz (60 Hz) |
s/mm |
11 (8,8) |
3 (2,4) |
Max. Medientemperatur |
|
150 (200 – mit Adapter oder waagerecht eingebaut) |
|
Umgebungstemperatur |
°C |
|
0 … 55 |
Lagerund Transporttemperatur |
|
|
–40 … 70 |
Schutzart |
|
|
IP 54 |
Gewicht |
kg |
|
1,55 |
-Kennzeichnung entsprechend den |
|
Niederspannungsrichtlinie 73/23/EWG, |
|
Normen |
|
EMV-Richtlinie 2006/95/EG: EN 60730-1, EN 60730-2-14 |
© Danfoss | 2020.11 |
AI117586475830de-000903 | 1 |
Datenblatt |
Stellantriebe für 3-Punkt-Schrittsignal AMV 25, AMV 35 |
|
Einbau |
|
|
|
Tmax≤150 °C für AMV 25, AMV 35 |
Tmax≤150 °C für AMV 25, AMV 35 |
|
und VRB-, VRG-, VFund VL-Ventile |
und VFS-Ventile |
|
Tmax = 200 °C für AMV 25, AMV 35 |
|
|
|
und VFS-Ventile |
|
|
Adapter für VFS-Ventile |
|
|
(Bestell-Nr. 065Z7548) |
|
≈5o |
≈5o |
Mechanisch
Der Stellantrieb kann mithilfe eines Innensechskantschlüssels von 4 mm (nicht im Lieferumfang des Stellantriebs enthalten) auf dem Ventil montiert werden. Das Ventil mit Stellantrieb kann senkrecht mit der Ventilspindel nach oben oder horizontal eingebaut werden. Der senkrechte Einbau mit der Ventilspindel nach unten ist nicht zulässig.
Der Stellantrieb darf nicht in explosionsgefährdeten Bereichen oder bei einer Umgebungstemperatur unter 0 °C oder über 55 °C eingesetzt werden. Er darf weder Dampfnoch Wasserstrahlen oder einer tropfenden Flüssigkeit ausgesetzt sein.
Hinweis: Der Stellantrieb kann nach dem Lösen der Halterung radial zur Ventilspindel um bis zu 360° gedreht werden. Nach der Positionierung des Stellantriebs die Halterung wieder festschrauben.
Elektrisch
Für den Zugang zu den elektrischen Anschlüssen muss das Gehäuse des Stellantriebs entfernt werden. Für die Kabelverschraubungen sind zwei Kabeldurchführungen mit Schraubgewinde (M20 x 1,5 und M16 x 1,5) vorgesehen.
Hinweis: Das Kabel und die Kabelverschraubung dürfen die IP-Schutzklasse des Stellantriebs nicht beeinträchtigen und müssen gewährleisten, dass die Anschlüsse voll entlastet sind. Die lokalen Normen und Vorschriften sind ebenfalls zu beachten.
Entsorgung |
Der Stellantrieb muss vor der Entsorgung |
|
zerlegt und die einzelnen Bauelemente in die |
|
verschiedenen Werkstoffgruppen sortiert |
|
werden. |
