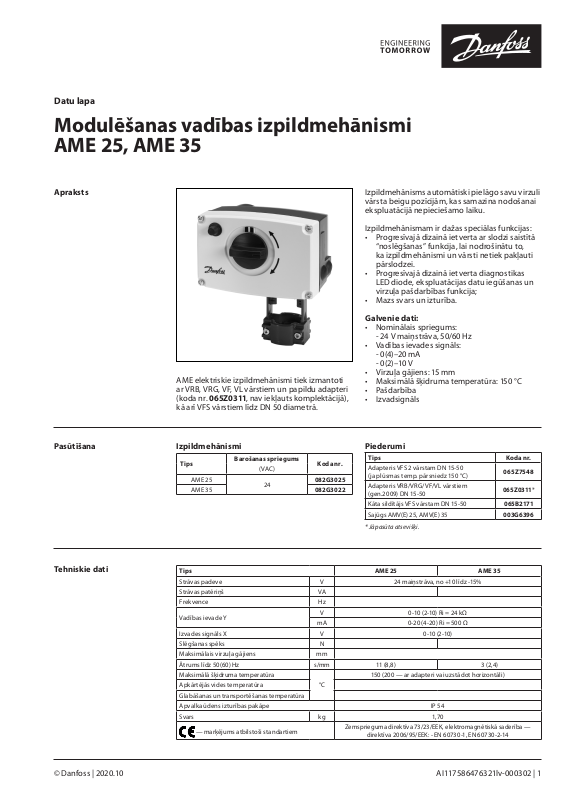

Modulēšanas vadības izpildmehānismi
AME 25, AME 35
Apraksts
AME elektriskie izpildmehānismi tiek izmantoti
ar VRB, VRG, VF, VL vārstiem un papildu adapteri
(koda nr. 065Z0311, nav iekļauts komplektācijā),
kā arī VFS vārstiem līdz DN 50 diametrā.
PasūtīšanaIzpildmehānismi
Tips
AME 25
AME 35082G3022
Barošanas spriegums
(VAC )
24
Kod a nr.
082G3025
Izpildmehānisms automātiski pielāgo savu virzuli
vārsta beigu pozīcijām, kas samazina nodošanai
ekspluatācijā nepieciešamo laiku.
Izpildmehānismam ir dažas speciālas funkcijas:
• Progresīvajā dizainā ietverta ar slodzi saistītā
“noslēgšanas” funkcija, lai nodrošinātu to,
ka izpildmehānismi un vārsti netiek pakļauti
pārslodzei.
• Progresīvajā dizainā ietverta diagnostikas
LED diode, ekspluatācijas datu iegūšanas un
virzuļa pašdarbības funkcija;
• Mazs svars un izturība.
Galvenie dati:
• Nominālais spriegums:
- 24 V maiņstrāva, 50/60 Hz
• Vadības ievades signāls:
- 0(4)–20 mA
- 0(2)–10 V
• Virzuļa gājiens: 15 mm
• Maksimālā šķidruma temperatūra: 150 °C
• Pašdarbība
• Izvadsignāls
Piederumi
TipsKod a nr.
Adapteris VFS 2 vārstam DN 15-50
(ja plūsmas temp. pārsniedz 150 °C)
Strāvas padeveV24 maiņstrāva, no +10 līdz -15%
Strāvas patēriņšVA
FrekvenceHz
Vadības ievade Y
Izvades signāls XV0-10 (2 -10)
Slēgšanas spēksN
Maksimālais virzuļa gājiensmm
Ātrums līdz 50(60) Hzs/mm11 ( 8, 8)3 (2,4)
Maksimālā šķidruma temperatūra
Apkārtējās vides temperatūra
Glabāšanas un transportēšanas temperatūra
Apvalka ūdens izturības pakāpeIP 54
Svarskg1,70
— marķējums atbilstoši standartiem
V0-10 (2-10) Ri = 24 kΩ
mA0-20 (4-20) Ri = 500 Ω
150 (200 — ar adapteri vai uzstādot horizontāli)
°C
Zemsprieguma direk tīva 73/23/EEK, elek tromagnētiskā saderība —
Datu lapa Modulēšanas vadības izpildmehānismi AME 25, AME 35
Uzstādīšana
T
≤150 °C šim: AME 25, 35
maks.
un VRB, VRG, VF un VL
T
= 200 °C šim: AME 25, 35
maks.
un VFS
T
maks.
≤150 °C šim: AME 25, 35
un VFS
VFS adapteris
(koda nr.065Z7548)
o
≈5
Mehāniskā
Izmantojiet 4 mm sešstūru atslēgu
(neietilpst izpildmehānisma komplektācijā), lai
izpildmehānismu uzstādītu uz vārsta. Vārstu ar
izpildmehānismu drīkst uzstādīt horizontālā vai
augšupvērstā stāvoklī. Uzstādīšana lejupvērstā
stāvoklī nav atļauta.
Izpildmehānismu nedrīkst uzstādīt eksplozīvā
vidē, temperatūrā, kas ir zemāka par 0 °C vai
augstāka par 55 °C. Tas nedrīkst būt pakļauts
tvaika un ūdens strūklām, kā arī pilošam
šķidrumam.
Piezīme. izpildmehānismu var pagriezt par
360° attiecībā pret vārsta mehānismu, atbrīvojot
stiprinājumu. Kad izpildmehānisms ir uzstādīts,
pievelciet stiprinājumu atkārtoti.
o
≈5
Elektriskā
Elektriskajiem savienojumiem var piekļūt,
noņemot izpildmehānisma vāku. Divas kabeļu
blīvslēgu ieejas ar vītni (M20x1,5 un M16x1,5) ir
sagatavotas kabeļu blīvslēgiem.
Piezīme. Izmantotajam kabelim un kabeļa
blīvslēgam jāatbilst izpildmehānisma IP rādītājam,
kā arī jānodrošina savienotāju pilnīgu atbrīvošanu.
Lūdzu, ievērojiet arī vietējos noteikumus un kārtību.
PārstrādeIzpildmehānisms ir jāizjauc un tā elementi pirms
Datu lapa Modulēšanas vadības izpildmehānismi AME 25, AME 35
DIP slēdža iestatījums
I
0 … --- V
Pretēji
secīgs
5(6) … 10 V
3 punktu/RL
LIN plūsma
Sam. kVSIeregulēšana
U
- - -
Tiešs
2 … --- V
0(2) … 5(6) V
VS
100% k
LOG plūsma
Ieregulēšana
Proporcionāli
Izpildmehānisma funkciju izvēles DIP slēdzis
atrodas zem noņemamā vāka. Sevišķi, ja funkcija
SW6 ir iestatīta pozīcijā ON (Ieslēgta),
izpildmehānisms
darbosies kā 3 punktu
izpildmehānisms.
Slēdzis nodrošina šādas funkcijas:
•
SW1: {\f36 U/I} —{\f36 ievades signāla veida
pārslēgs.}
Ja tas ir iestatīts pozīcijā OFF (Izslēgts), tiek izvēlēta
sprieguma ievade. Ja tas ir iestatīts pozīcijā OFF
(Izslēgts), tiek izvēlēta sprieguma ievade.
•
SW2: {\f36 0/2} —{\f36 ievades signāla
diapazona pārslēgs.}
Ja tas ir iestatīts pozīcijā OFF (Izslēgts), ievades
signāls ir diapazonā no 2 V līdz 10 V (sprieguma
ievade) vai no 4 mA līdz 20 mA (strāvas ievade).
Ja tas ir iestatīts pozīcijā ON (Ieslēgts), ievades
signāls ir diapazonā no 0 V līdz 10 V (sprieguma
ievade) vai no 0 mA līdz 20 mA (strāvas ievade).
•
SW3: {\f36 D/I} —{\f36 tiešās vai pretējās
darbības pārslēgs.}
Ja tas ir iestatīts pozīcijā OFF (Izslēgts),
izpildmehānisms darbojas tieši (spriegumam
pieaugot, mehānisms nolaižas). Ja
izpildmehānisms
ir iestatīts pozīcijā ON (Ieslēgts),
tas darbojas pretēji (spriegumam pieaugot,
mehānisms paceļas).
•
SW4: —{\f36 /Seq} —{\f36 parastā vai secīgā
režīma pārslēgs.}
Ja tas ir iestatīts pozīcijā OFF (Izslēgts),
izpildmehānisms darbojas diapazonā 0(2)–10 V
vai 0(4)–20 mA. Ja tas ir iestatīts pozīcijā ON
(Ieslēgts), izpildmehānisms darbojas secīgā
diapazonā; 0(2)-5(6) V vai (0(4)-10(12) mA) vai
(5(6)-10 V) vai (10(12)-20 mA).
•
SW6: {\f36 Prop./3-pnt} —{\f36 modulēšanas
vai 3} {\f36 punktu režīma pārslēgs.}
Ja tas ir iestatīts pozīcijā OFF (Izslēgts),
izpildmehānisms darbojas kā parasti atbilstoši
kontrolsignālam. Ja tas ir iestatīts pozīcijā ON
(Ieslēgts), izpildmehānisms darbojas kā 3 punktu
izpildmehānisms.
Informāciju par šo darbību skatiet 4. lappusē
(vadojuma 3 punktu vadība).
Ja DIP slēdzis SW6 ir iestatīts pozīcijā ON (Ieslēgts),
visas DIP slēdža funkcijas kļūst neaktīvas.
•
SW7: LOG/LIN — vienādas procentuālās
attiecības vai lineāra plūsmas vārsta pārslēgs1):
Ja tas ir iestatīts pozīcijā OFF (Izslēgts), vārsta
plūsma ir ar vienādu procentuālo attiecību.
Ja tas ir iestatīts pozīcijā ON (Ieslēgts), plūsma
vārstā ir lineāra atbilstoši kontrolsignālam.
•
SW8: 100% KVS/samazināts K
samazināšana caur vārsta pārslēgu1):
— plūsmas
VS
Ja tas ir iestatīts pozīcijā OFF (Izslēgts), plūsma
caur vārstu netiek samazināta. Ja tas ir iestatīts
pozīcijā ON (Ieslēgts), vārsta plūsma tiek
samazināta par pussoli starp standarta KVS
lielumu. Piemērs. Vārsts ar KVS 16 un SW8 ir
iestatīts pozīcijā ON (Ieslēgts) — maksimālā
vārsta plūsma ir KVS 13 (pa vidu starp standarta
KVS 16 un nākamo zemāko standarta KVS 10).
1)
Piezīme. Izmantošanai tikai ko mbinācijā ar vārstiem
ar vienādas procentuālās attiecības raksturlīkni.
•
SW9: Reset (Atiestatīšana).
Mainot šo slēdža pozīciju, izpildmehānisms
izpildīs virzuļa pašdarbības ciklu.
•
SW5: 0-5 V/5-10 V — ievades signāla
diapazons secīgā režīmā:
Ja tas ir iestatīts pozīcijā OFF (Izslēgts),
izpildmehānisms darbojas secīgā režīmā
0(2)–5(6) V vai 0(4)–10(12) mA. Ja tas ir iestatīts
pozīcijā ON (Ieslēgts), izpildmehānisms darbojas
secīgā režīmā; 5(6)–10 V vai 10(12)–20 mA.
Datu lapa Modulēšanas vadības izpildmehānismi AME 25, AME 35
Vadojums
24V maiņstrāva
Piezīme.
Ja slēdzis SW6 ir ies tatīts pozīcijā ON (Ieslē gts), izmantojiet šo
Modulēšanas vadības vadojums3 punktu vadības vadojums
vadojumu.
Nodošana ekspluatācijā
Automātiskā virzuļa pašdarbības funkcija
Pieslēdzot strāvu, izpildmehānisms automātiski
pielāgosies virzuļa gājiena garumam. Pēc tam
virzuļa pašdarbības funkciju var izraisīt atkārtoti,
mainot slēdža pozīciju uz SW9.
Diagnostikas LED diode
Sarkanā diagnostikas LED diode atrodas uz
drukātās shēmas plates zem vāka. Tā darbojas kā
trīs darbības
stāvokļu indikators:
• Izpildmehānisms ir kārtībā (pastāvīgi pozīcijā
ON (Ieslēgts)),
• Virzuļa pašdarbība (mirgo reizi sekundē),
• Kļūda (mirgo 3 reizes sekundē} — meklējiet
tehnisko palīdzību).
Pabeidziet mehānisko un elektrisko uzstādīšanu
un veiciet nepieciešamās pārbaudes un testus:
• Izolējiet vadības līdzekli. (piemēram, virzuļa
pašdarbība tvaika mehānismā bez piemērotas
mehāniskās izolācijas var būt bīstama.)
• Pieslēdziet strāvu.
Ņemiet vērā, ka izpildmehānisms tagad veiks
virzuļa pašdarbības funkciju.
•
Izmantojiet atbilstošo kontrolsignālu un
pārbaudiet, vai vārsta mehānisma virziens
ir piemērots izmantošanai.
• Pārliecinieties, vai izpildmehānisms vārsta
virzuli darbina pilnībā, lietojot atbilstošo
kontrolsignālu. Šī darbība iestatīs virzuļa
gājiena garumu.
Vadojuma garums
0-50 m0,75 mm
>50 m1,5 mm
Ieteicamais vadojuma
laukums
2
2
SP 24 V maiņstrāva .....................strāvas padeve
SN 0 V ..............................................................kopīgs
Y 0-10 V ........................................ ievades signāls
(2-10 V)
0-20 mA
(4-20 mA)
X0-10 V ........................................ izvades signāls
(2-10 V)
Nodošanas ekspluatācijā/testēšanas funkcija
Izpildmehānismu var darbināt pilnībā atvērtā
vai aizvērtā pozīcijā (atkarībā no vārsta tipa),
savienojot SN ar termināli 1 vai 3.
Datu lapa Modulēšanas vadības izpildmehānismi AME 25, AME 35
Brīdinājuma instrukcijaManuālā ignorēšana tiek nodrošināta, pagriežot
manuālo pogu nepieciešamajā pozīcijā.
Ievērojiet pagriešanas simbola virzienu.
Ja izmantota manuālā ignorēšana, tad X un Y
signāls nav pareizs, kamēr izpildmehānisms
nesasniedz savu beigu pozīciju. Ja tā netiek
akceptēta, uzstādiet papildu aktīvā atgriezes
signāla komplektu.
Procedūra
• Nospiediet gumijas pogu
• Koriģējiet vārsta pozīciju, izmantojot vadības
pogu
