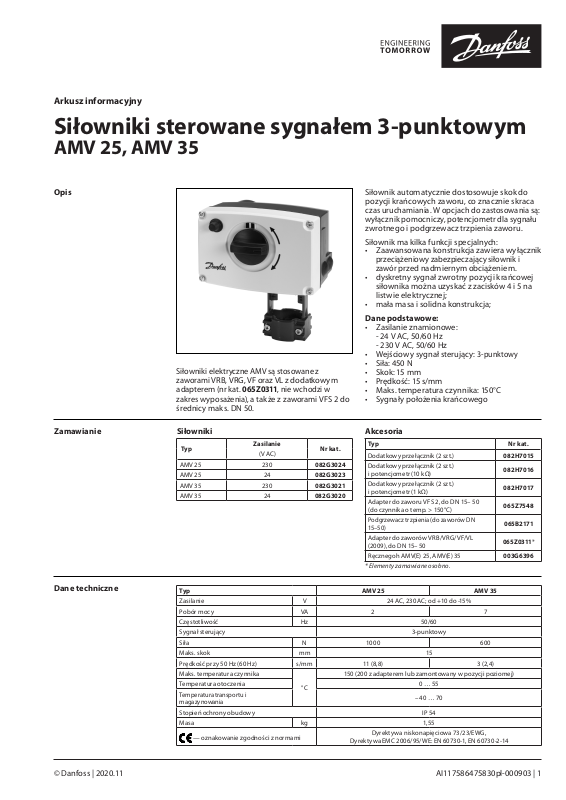

Arkusz informacyjny
Siłowniki sterowane sygnałem 3-punktowym
AMV 25, AMV 35
Opis
Siłowniki elektryczne AMV są stosowane z zaworami VRB, VRG, VF oraz VL z dodatkowym adapterem (nr kat. 065Z0311, nie wchodzi w zakres wyposażenia), a także z zaworami VFS 2 do średnicy maks. DN 50.
Siłownik automatycznie dostosowuje skok do pozycji krańcowych zaworu, co znacznie skraca czas uruchamiania. W opcjach do zastosowania są: wyłącznik pomocniczy, potencjometr dla sygnału zwrotnego i podgrzewacz trzpienia zaworu.
Siłownik ma kilka funkcji specjalnych:
•Zaawansowana konstrukcja zawiera wyłącznik przeciążeniowy zabezpieczający siłownik i zawór przed nadmiernym obciążeniem.
•dyskretny sygnał zwrotny pozycji krańcowej siłownika można uzyskać z zacisków 4 i 5 na listwie elektrycznej;
•mała masa i solidna konstrukcja;
Dane podstawowe:
•Zasilanie znamionowe:
-24 V AC, 50/60 Hz
-230 V AC, 50/60 Hz
•Wejściowy sygnał sterujący: 3-punktowy
•Siła: 450 N
•Skok: 15 mm
•Prędkość: 15 s/mm
•Maks. temperatura czynnika: 150°C
•Sygnały położenia krańcowego
Zamawianie |
Siłowniki |
Akcesoria |
Typ |
Zasilanie |
Nr kat. |
|
(V AC) |
|||
|
|
||
AMV 25 |
230 |
082G3024 |
|
AMV 25 |
24 |
082G3023 |
|
AMV 35 |
230 |
082G3021 |
|
AMV 35 |
24 |
082G3020 |
Typ |
Nr kat. |
|
Dodatkowy przełącznik (2 szt.) |
082H7015 |
|
Dodatkowy przełącznik (2 szt.) |
082H7016 |
|
i potencjometr (10 kΩ) |
||
|
||
Dodatkowy przełącznik (2 szt.) |
082H7017 |
|
i potencjometr (1 kΩ) |
||
|
||
Adapter do zaworu VFS 2, do DN 15– 50 |
065Z7548 |
|
(do czynnika o temp. > 150°C) |
||
|
||
Podgrzewacz trzpienia (do zaworów DN |
065B2171 |
|
15–50) |
||
|
||
Adapter do zaworów VRB/VRG/VF/VL |
065Z0311* |
|
(2009), do DN 15– 50 |
||
|
||
Ręcznegoh AMV(E) 25, AMV(E) 35 |
003G6396 |
|
|
|
|
* Elementy zamawiane osobno. |
|
Dane techniczne
Typ |
|
AMV 25 |
AMV 35 |
|
Zasilanie |
V |
|
24 AC, 230 AC; od +10 do -15% |
|
Pobór mocy |
VA |
2 |
7 |
|
Częstotliwość |
Hz |
|
50/60 |
|
Sygnał sterujący |
|
|
3-punktowy |
|
Siła |
N |
1000 |
600 |
|
Maks. skok |
mm |
|
15 |
|
Prędkość przy 50 Hz (60 Hz) |
s/mm |
11 (8,8) |
3 (2,4) |
|
Maks. temperatura czynnika |
|
150 (200 z adapterem lub zamontowany w pozycji poziomej) |
||
Temperatura otoczenia |
°C |
|
0 … 55 |
|
Temperatura transportu i |
|
|
||
|
|
–40 … 70 |
||
magazynowania |
|
|
||
|
|
|
||
Stopień ochrony obudowy |
|
|
IP 54 |
|
Masa |
kg |
|
1,55 |
|
— oznakowanie zgodności z normami |
Dyrektywa niskonapięciowa 73/23/EWG, |
|||
Dyrektywa EMC 2006/95/WE: EN 60730-1, EN 60730-2-14 |
||||
|
|
© Danfoss | 2020.11 |
AI117586475830pl-000903 | 1 |
Arkusz informacyjny |
Siłowniki AMV 25 i AMV 35 sterowane sygnałem 3-punktowym |
|
Montaż |
|
|
|
Tmax≤150°C w przypadku siłowników |
Tmax≤150°C w przypadku siłowników |
|
AMV 25 i AMV 35 |
AMV 25 i AMV 35 |
|
oraz VRB, VRG, VF i VL |
oraz VFS |
|
Tmax = 200°C w przypadku siłowników AMV 25, 35 |
|
|
|
oraz VFS |
|
|
Adapter do siłownika VFS |
|
|
(nr kat.065Z7548) |
|
≈5o |
≈5o |
Mechaniczny
Aby zamontować siłownik na zaworze, należy użyć klucza imbusowego 4 mm (nie jest dostarczany z siłownikiem). Zawór z siłownikiem może być montowany w pozycji pionowej lub poziomej. Nie można montować zaworu z siłownikiem skierowanym w dół.
Niedozwolony jest montaż siłownika w pomieszczeniach, w których mogą
występować gazy wybuchowe lub w których temperatura otoczenia jest niższa niż 0°C albo wyższa niż 55°C. Siłownik nie może być narażony na działanie strumieni pary, wody oraz kapiących płynów.
Uwaga: po poluzowaniu pierścienia mocującego siłownik na zaworze można go swobodnie obrócić do 360° względem trzpienia zaworu. Po ustawieniu siłownika należy dokręcić pierścień mocujący.
Elektryczny
Dostęp do podłączeń elektrycznych można uzyskać po zdjęciu pokrywy siłownika. Do zamontowania dławic kablowych przygotowane są dwa wloty dławic kablowych z gwintem (M20 x 1,5 i M16 x 1,5).
Uwaga: Kable i dławiki kablowe nie mogą obniżać stopnia ochrony IP siłownika i muszą zapewniać pełne odciążenie złączy.
Należy przestrzegać lokalnych przepisów i wytycznych.
Złomowanie |
Przed złomowaniem siłownik należy rozłożyć na |
|
części i posortować na różne grupy materiałowe. |
