Ficha técnica
Actuadores de control modulante
AME 10, AME 20 y AME 30
AME 13, AME 23 y AME 33, con función de seguridad certificada según norma DIN EN 14597 (muelle abajo)

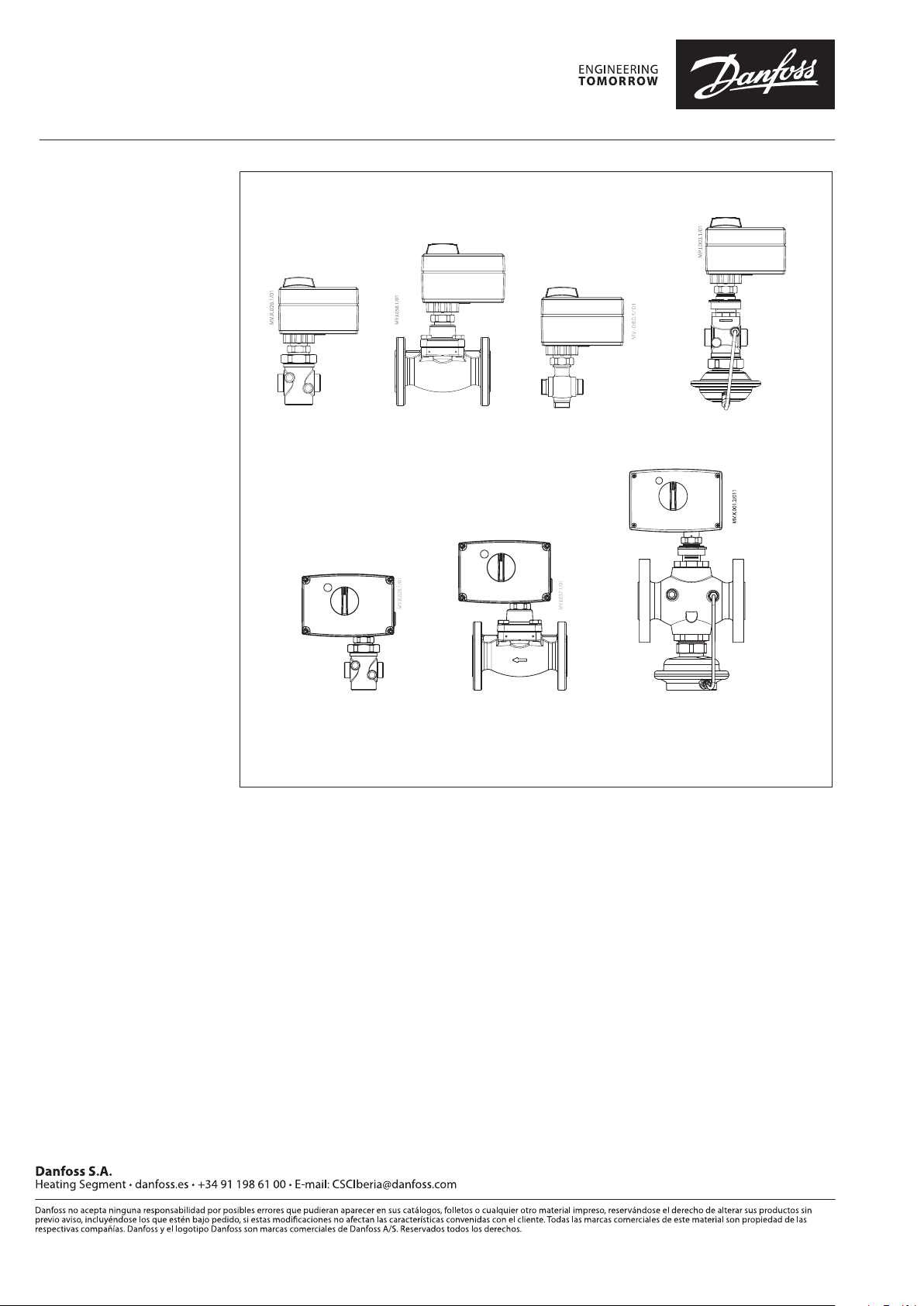

Descripción
AME 10 AME 13 AME 20, AME 30 AME 23, AME 33
Los actuadores con función de seguridad (AME
13, AME 23 y AME 33) y los actuadores sin función
de seguridad (AME 10, AME 20 y AME 30) se usan
principalmente con válvulas VS, VM, VB y AVQM y
VMV (sólo con AMV/AME 10).
La función de seguridad se activa automáticamente
en caso de interrupción del suministro eléctrico
y cuando el termostato de seguridad desconecta
la fuente de alimentación.
Los actuadores adaptan automáticamente su
longitud de carrera a los límites de la válvula, lo
cual acelera la puesta en servicio.
Estos actuadores poseen las siguientes
características especiales:
• Su avanzado diseño incorpora desconexión
en función de la carga para impedir que los
actuadores y válvulas se vean expuestos a
sobrecarga.
• Señal digital de indicación de límite de la válvula
disponible a través de los terminales 4 o 5.
• Bajo peso y elevada robustez.
• Avanzado diseño con indicador LED de
diagnóstico y función de captura de datos de
funcionamiento.
• Función de seguridad certificada según
norma DIN EN 14597.
Datos principales:
• Versión de 24 V CA
• Fuerza:
- AME 10 y 13 ..........................300 N
- AME 20, 23, 30 y 33 .............450 N
• Velocidad:
- AME 10 y 13 ..................14 s/mm
- AME 20 y 23 .................. 15 s/mm
- AME 30 y 33 .................. 3 s/mm
• Temperatura máx.del medio:
- AME 10 y 13 ..................130 °C
- AME 20, 23, 30 y 33 .....150 °C
• Señales de límite
Nota:
No se recomiend a el uso de actuadores AME en co njunto con
válvulas VS2 de tama ño DN 15. Las características l ineales que
poseen las válv ulas VS2 de tamaño DN 15 no son recomendable s
para la producci ón de ACS.
Pedidos
© Danfoss | 2020.03
Actuadores
Tipo Tensión de alimentación Código
AME 10
AME 20 082G3015
AME 30 082G3017
24 V
082G3005
Actuadores con función de seguridad (EN 14597)
Tipo Tensión de alimentación Código
AM E 13
AME 23 082G3016
AME 33 082G3018
24 V
082G3006
AI170686478826es-000803 | 1
Ficha técnica AME 10/20/30/13/23/33
Datos técnicos
Tipo AME 10 AM E 13 AME 20 AME 23 AM E 30 AME 33
Fuente de alimentación V CA 24; de +10 a –15 %
Consumo de potencia VA 4 9 4 9 9 14
Frecuencia Hz 50/60
Función de seguridad
Número de activaciones de retorno con muelle - 30.000 - 30.000 - 30.000
Tiempo de accionamiento
de la función de seguridad
Entrada de control Y
Señal de salida X V CC 0-10 (2 -10)
Fuerza de cierre N 300 450
Carrera máx. mm 7 10
Velocidad s/mm 14 15 3
Temperatura máx. del medio
Temperatura ambiente 0 … 55
Temperatura de almacenamiento y transporte
Humedad 5-95 % r.h., non-condensing
Clase de protección II I (230V); III(24V)
Grado de cerramiento IP 54
Peso kg 0.6 0.8 1.45 1.5 1.45 1. 5
- normas en las que se basa el marcado
Carrera de 7 mm
Carrera de 10 mm
s -
V CC 0-10 (2-10) Ri = 24 kΩ
mA 0-20 (4-20) Ri = 500 Ω
°C
- sí - sí - sí
8.5
- 8 8
130 15 0
Directiva de baja tensión (LVD) 2014/35/EU: EN 60730-1, EN 60730-2-14
Directiva de compatibilidad electromagnética (EMC) 2014/30/EU:
EN 61000-6 -2, EN 61000-6 -3
-
–40 … 70
-
-
-
Función de seguridad
Nota: No use acti vaciones
de seguridad p ara la regulación
de Encendido/Apagado.
La función de seguridad abre o cierra
completamente la válvula frente a una interrupción
del suministro eléctrico, dependiendo de la acción
de seguridad elegida (SD).
La válvula elegida afecta también a la acción
de seguridad. De fábrica, la unidad de la función
de seguridad está instalada detrás del actuador.
Tipo de válvula
VS SD
VM (DN 15-50) SD
VB (DN 15-50) SD
AVQM (DN 15-50) SD
VMV - SD
1)
Según norma D IN EN 14597.
Según la acción elegida, el mue lle
cierra e l puerto
A-AB
1)
1)
1)
1)
abre el puerto
A-AB
-
-
-
-
o
SD
VS, VM, VB, AVQM
=
SD
SD
VMV
2 | AI170686478826es-000803
AME 13 AME 23, AMV 33
© Danfoss | 2020.03
Ficha técnica AME 10/20/30/13/23/33
Installation
AME 10 AME 20, AME 30
AME 13 AME 23, AME 33
Instalación mecánica
El actuador debe montarse con el vástago
de la válvula en posición horizontal
u orientado hacia arriba.
Emplee el anillo de montaje para fijar
el actuador al cuerpo de la válvula;
no necesitará herramientas para ello.
El anillo se debe apretar a mano.
Eliminación Antes de eliminar el actuador, este debe ser
desmontado y los elementos que lo componen
clasificados en diferentes grupos de materiales.
Puesta en servicio
Lleve a cabo las instalaciones mecánica y
eléctrica, y realice las pruebas y verificaciones
necesarias:
• Aísle el medio de control (el autoajuste
en una aplicación de vapor sin el adecuado
aislamiento mecánico podría suponer
un peligro).
• Conecte la fuente de alimentación
(Recuerde que el actuador llevará a cabo
el proceso de autoajuste a continuación).
• Conecte la señal de control apropiada
y compruebe si el vástago de la válvula
se desplaza en el sentido correcto de
acuerdo con los requisitos de la instalación.
• Asegúrese de que el accionador consiga
que la válvula cubra todo su carrera
al aplicar la señal de control apropiada.
Esta acción determinará la longitud
de carrera de la válvula.
Eléctrica
Importante: Se recomienda encarecidamente
realizar la instalación mecánica antes
de la instalación eléctrica.
Nota: Se suministran dos entradas de cable
para prensaestopas M 16×1,5. Una entrada se
suministra con arandela de goma. Sin embargo,
con objeto de mantener el grado de protección IP,
deben emplearse prensaestopas apropiados.
Puesta en servicio/función de prueba
Es posible conseguir que el actuador adopte
las posiciones de apertura completa o cierre
completo (dependiendo del tipo de válvula)
conectando el terminal SN (común) a los
terminales 1 o 3.
© Danfoss | 2020.03
El equipo debe encontrarse ahora en servicio.
AI170686478826es-000803 | 3
Ficha técnica AME 10/20/30/13/23/33
Cancelación manual
CERRADO ABIERTO
A
ABIERTO CERRADO
B
AME 10 AME 20, AME 30
B
ABIERTO
ABIERTO
B
CERRADO
A
ABIERTO
B
4 | AI170686478826es-000803
ABIERTO
B
ABIERTO
B
AME 23, AME 33AM E 13
© Danfoss | 2020.03
Ficha técnica AME 10/20/30/13/23/33
Configuración del interruptor DIP
*
vs
I
0 … --- V
Inverso
Sequential
5 (6) … 10 V
Reinicio
3 point/RL
LIN fl ow*
Red. K
U
- - -
Directo
2 … --- V
* Válido solamente p ara AME 13 y AME 13 SU
LOG f low*
Proportional
0 (2) … 5 (6) V
*
vs
Reinicio
100 % K
El actuador cuenta con una selección de
interruptores DIP bajo la cubierta desmontable.
El interruptor proporciona las siguientes
funciones:
DIP1: U/I - Selector de tipo de señal
de entrada:
• La posición OFF permite ajustar la señal
de entrada Y como voltaje (Y).
La posición ON permite ajustar la señal
de entrada Y como corriente (mA).
DIP2: 0/2 - Selector de rango de señal
de entrada:
• La posición OFF permite limitar la señal
de entrada al rango de 2 V a 10 V (entrada
de voltaje) o de 4 mA a 20 mA (entrada de
corriente). La posición ON permite limitar
la señal de entrada al rango de 0 V a 10 V
(entrada de voltaje) o de 0 mA a 20 mA
(entrada de corriente).
DIP3: D/I - Selector de accionamiento
directo o inverso:
• En la posición OFF, el actuador funcionará
en modo directo (el vástago se extiende
a medida que el voltaje aumenta).
En la posición ON, el actuador funcionará
en modo inverso (el vástago del actuador
se retraerá cuando el voltaje aumente).
DIP4: —/Seq - Selector de modo normal
o secuencial:
• Es posible configurar dos actuadores para
que funcionen en paralelo con una única
señal de control. Si se selecciona el modo
SECUENCIAL, el actuador responderá
a una señal de control dividida
(véase 0 (2) V ... 5 (6 V) / 5(6) V ... 10 V).
Nota: Esta combinación funcion a en combinación con DIP 5: 0(2)
V … 5(6 V) / 5(6) V … 10 V
DIP5: 0-5 V/5-10 V - Rango de señal de entrada
en modo secuencial:
• Esta función está disponible si el
DIP 4: --- / Secuencial. Es posible configurar
el actuador para adaptarlo al rango de la señal
de control:
2 … 6 V (DIP 2: 2 V … 10)
0 … 5 V (DIP 2: 0 V … 10)
4 … 12 mA (DIP 2: 2 V … 10)
0 … 10 mA (DIP 2: 0 … 10)
O
6 … 10 V (DIP 2: 2 V … 10)
5 … 10 V (DIP 2: 0 V … 10)
12 … 20 mA (DIP 2: 2 V … 10)
10 … 20 mA (DIP 2: 0 … 10)
DIP6: Prop./3-pnt - Selector de modo
de funcionamiento modulante
o como actuador de 3 puntos:
El actuador puede funcionar en modo
modulante (interruptor DIP6 en la posición
OFF) o como actuador de 3 puntos «sencillo»
si se selecciona la función de 3 puntos
(interruptor DIP6 en la posición ON).
Modo modulante; DIP6 ajustado en OFF
(ajuste de fábrica)
• Una vez conectado el actuador a la corriente
de alimentación, este inicia un
proceso de autoajuste. El indicador LED
parpadea hasta que finaliza el proceso
de autoajuste.
• El vástago del actuador adoptará
su posición de máxima extensión o retracción
al puentear la señal SN a los terminales 1 o 3,
y permanecerá en dicha posición en presencia
de potencial.
No se permite puentear el SP al terminal 1
o 3 cuando DIP 6 se ajusta en OFF.
Modo de 3 puntos; DIP6 ajustado en On
Preste atención a los diagramas de
conexionado: el cableado difiere para
controladores con salida triacs (ECL)
y relé salida.
• Conecte el SN (neutro) y la corriente
de alimentación (24 V CA) a través
del controlador a los terminales 1 o 3.
• La señal de retorno X (en función de DIP2,
DIP3, DIP4 y DIP5) es posible si se conecta
la corriente de alimentación a SP y SN.
DIP7: LOG/LIN - Sin uso.
DIP8: 100 % KVS/KVS Reducido - Sin uso.
DIP9: Reset:
• Al cambiar la posición de este interruptor,
el actuador inicia el proceso de autoajuste.
© Danfoss | 2020.03
AI170686478826es-000803 | 5
Ficha técnica AME 10/20/30/13/23/33
Cableado
Sólo 24 V c.a.
* Sólo para actuadores con f unción
de seguridad
El actuador necesita realizar
el autoajuste ante s de cambiar
DIP 6 a ON.
La señal de sali da depende
de la posición d e los interruptores
DIP2, DIP3 y DIP5.
DIP 6 = OFF
DIP 6 = ON
Cableado para modo modulante
REGULADOR
SN 0 V Neutro
SP 24 V CA
Y
1
3
X 0(2)-10 V CC Salida
0(2)-10 V CC
0(4) -20 mA
SN Entrada
Cableado para modo flotante de 3 puntos, controlador con salida para relé
REGULADOR
SN 0 V Neutro
SP 24 V CA
1
SP Entrada
3
Corriente de
alimentación
Entrada
Corriente de
alimentación
* Sólo para actuadores con f unción
de seguridad
* Solo para actuadores con f unción
de seguridad
**R1, **R2=2,6 kΩ (0,5 W)
DIP 6 = ON
7 = actuadro co n eje retraido
6 = actuador con eje extendido.
Cableado para modo flotante de 3 puntos, controlador con salida triacs
Ajuste automático de la longitud de carrera
Al conectar el actuador por primera vez a
una fuente de alimentación, este se ajusta
automáticamente a la longitud de carrera
de la válvula. No obstante, también es posible
volver a iniciar el ciclo de ajuste automático
de la longitud de carrera cambiando la posición
del interruptor SW9.
Longitud de los cables
0-50 m 0.75 mm
> 50 m 1.5 mm
Grosor recomendado
de los cables
2
2
X 0(2)-10 V CC Salida
SN 0 V Neutro
SP 24 V CA
1
SP Entrada
3
X 0(2)-10 V CC Salida
Corriente de
alimentación
Indicador LED de diagnóstico
El indicador LED de diagnóstico, de color rojo,
se encuentra en la placa PCB situada bajo la
cubierta. Dicho indicador permite determinar
tres estados de funcionamiento:
• Actuador en buen estado (activado
permanentemente).
• Ajuste automático de la longitud de carrera
(intermitente una vez por segundo).
• Error (intermitente 3 veces por segundo;
solicite asistencia técnica).
6 | AI170686478826es-000803
© Danfoss | 2020.03
Ficha técnica AME 10/20/30/13/23/33
Dimensiones
AME 10
AM E 13
AME 20, AME 30
121
107
121
110
155
83
min. 200
83
min. 200
min . 100
AME 23, AME 33
120
16
47. 5
min . 160
83
155
min . 100
120
47. 5
min . 160
83
120
© Danfoss | 2020.03
AI170686478826es-000803 | 7
Ficha técnica AME 10/20/30/13/23/33
Actuadores y válvulas
compatibles
AME 10, AME 13 +
VS2 (DN 20* - 25)
VM2 (DN 15 - 32)
AME 20/30, AME 23/33 +
VS2 (DN 20* - 25)
VM2 (DN 15 - 50)
* No se recomiend a el uso de actuadores AME en co njunto con válvulas VS2 de tamaño DN 15. Las caracte rísticas lineales que
poseen las válv ulas VS2 de tamaño DN 15 no son recomendable s para la producción de ACS.
AME 10, AME 13 +
VB2 (DN 15 - 25)
AME 20/30, AME 23/33 +
VB2 (DN 15 - 50)
AME 10 +
VMV (DN 15 - 40)
AME 10, AME 13 +
AVQM (consulte la ficha
técnica de la válvula AVQM)
AME 20/30, AME 23/33 +
AVQM (consulte la ficha técnica
de la válvula AVQM)
8 | AI170686478826es-000803
© Danfoss | DHS-SMDBT/SI | 2020.03
Loading...
