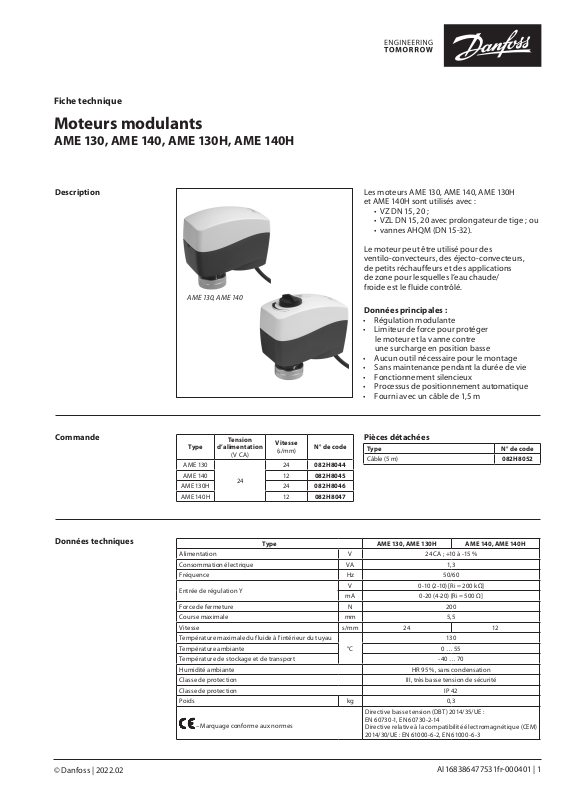

Fiche technique
Moteurs modulants
AME 130, AME 140, AME 130H, AME 140H
Description
Commande
AME 130, AME 140
Typ e
AM E 130
AM E 140 12 082H8045
AM E 130H 24 082H8046
AM E 140H 12 082H8047
Tension
d’alimentation
(V CA)
24
Vitesse
(s/mm)
24 082H8044
N° de code
Les moteurs AME 130, AME 140, AME 130H
et AME 140H sont utilisés avec :
• VZ DN 15, 20 ;
• VZL DN 15, 20 avec prolongateur de tige ; ou
• vannes AHQM (DN 15-32).
Le moteur peut être utilisé pour des
ventilo-convecteurs, des éjecto-convecteurs,
de petits réchauffeurs et des applications
de zone pour lesquelles l’eau chaude/
froide est le fluide contrôlé.
Données principales :
• Régulation modulante
• Limiteur de force pour protéger
le moteur et la vanne contre
une surcharge en position basse
• Aucun outil nécessaire pour le montage
• Sans maintenance pendant la durée de vie
• Fonctionnement silencieux
• Processus de positionnement automatique
• Fourni avec un câble de 1,5 m
Pièces détachées
Typ e N° de code
Câble (5 m) 082H8052
Données techniques
© Danfoss | 2022.02
Typ e AME 130, AME 130H AME 140, AME 140H
Alimentation V 24 CA ; +10 à -15 %
Consommation électrique VA 1, 3
Fréquence Hz 50/60
Entrée de régulation Y
Force de fermeture N 200
Course maximale mm 5,5
Vitesse s/mm 24 12
Température maximale du f luide à l’intérieur du tuyau
Température ambiante 0 … 55
Température de stockage et de transport -40 … 70
Humidité ambiante HR 95 %, sans condensation
Classe de protection III, très basse tension de sécurité
Classe de protection IP 42
Poids kg 0,3
– Marquage conforme aux normes
V
mA
°C
Directive basse tension (DBT) 2014/35/UE :
EN 60730-1, EN 60730-2-14
Directive relative à la compatibilité électromagnétique (CEM)
2014/30/UE : EN 61000-6 -2, EN 61000-6-3
0-10 (2-10) [Ri = 200 k Ω]
0-20 (4-20) [Ri = 500 Ω]
130
AI168386477531fr-000401 | 1
Fiche technique AME 130, AME 140, AME 130H, AME 140H
Installation
Élimination Le moteur doit être démonté et les éléments
doivent être triés en différents groupes
de matériaux avant élimination.
Câblage
Rouge
Gris
Noir Commun
Mécanique
Le moteur doit être monté en plaçant la tige
de la vanne en position horizontale ou orientée
vers le haut.
Le moteur est fixé sur le corps de vanne par
le biais d’une bague de fixation, qui ne nécessite
aucun outil pour le montage. La bague doit être
serrée à la main.
Électrique
Important : nous vous recommandons vivement
d’achever l’installation mécanique avant d’entamer
l’installation électrique.
Chaque moteur est livré avec son câble
de raccordement au régulateur.
Mise en service
Procédure d’installation
La tige est réglée en usine en position totalement
haute, afin de faciliter le raccordement
mécanique du moteur sur la vanne.
1 Vérifier le col de la vanne. Le moteur doit
être en position haute (réglage d’usine).
S’assurer que le moteur est correctement
fixé sur le corps de la vanne.
2 Mettre le moteur sous tension conformément
au schéma de raccordement 2.
3 Le sens du mouvement de la tige peut
être observé sur l’indicateur de position.
indicateur
de position
2 | AI168386477531fr-000401
© Danfoss | 2022.02
Fiche technique AME 130, AME 140, AME 130H, AME 140H
Réglage du sélecteur
de fonction DIP
(à des fins d’entretien
uniquement)
Le moteur est doté d’un sélecteur de
micro-contacts placé sous le capot amovible.
Le sélecteur propose les fonctions suivantes :
• SW1 :
Réinitialisation
La modification de la position de ce
sélecteur lance un cycle d’autocalibration
de la course du moteur.
• SW2 :
0/2 – Sélecteur de plage de signaux d’entrée
S’il est réglé en position ARRÊT, le signal
d’entrée se situe dans une plage de 2 à 10 V
(tension d’entrée) ou de 4 à 20 mA (courant
d’entrée). S’il est réglé en position MARCHE,
le signal d’entrée se situe dans une plage de
0 à 10 V (tension d’entrée) ou de 0 à 20 mA
(courant d’entrée).
• SW3 :
D/I – Sélecteur à action directe ou inverse
Si le moteur est réglé en position ARRÊT,
son action est directe (la tige descend lorsque
la tension augmente). Si le moteur est réglé en
position MARCHE, son action est inverse
(la tige monte lorsque la tension augmente).
• SW4 :
---/Seq – Sélecteur de mode normal
ou séquentiel :
S’il est réglé en position ARRÊT, le moteur
fonctionne dans une plage de 0(2) à 10 V
ou 0(4) à 20 mA. S’il est réglé en position
MARCHE, le moteur fonctionne dans une
plage séquentielle : 0(2) à 5(6) V ou (0(4) à
10(12) mA), ou (5(6) à 10 V) ou (10(12) à 20 mA).
• SW5 :
0 … 5 V/5 … 10 V – Plage de signaux
d’entrée en mode séquentiel :
S’il est réglé en position ARRÊT, le moteur
fonctionne dans la plage séquentielle :
0(2) à 5(6) V ou 0(4) à 10(12) mA. S’il est réglé
en position MARCHE, le moteur fonctionne
dans la plage séquentielle : 5(6) à 10 V ou
10(12) à 20 mA.
• SW6 :
U/I – Sélecteur de type de signal d’entrée
S’il est réglé en position ARRÊT, la tension
d’entrée est sélectionnée. S’il est réglé
en position MARCHE, le courant d’entrée
est sélectionné.
Réinitialisation
0 V ... ---V
Inverse
Séquentiel
5(6) V ... 10 V
I
- - -
Directe
2 V ... ---V
U
Réinitialisation
Débrayage manuel
(à des fins d’entretien
uniquement)
Attention :
Ne pas manœuvrer
manuellement l’entraînement
lorsqu’il est sous tension !
AME 130, AME 140
1 Déposer le capot.
2 Insérer la clé Allen 6 dans la tige.
3 Appuyer sur le bouton (situé sous
le moteur) et le maintenir enfoncé
pendant le débrayage manuel.
4 Retirer l’outil.
5 Replacer le capot sur le moteur.
Remarque :
Un clic après la mise sous tension
du moteur indique que l’engrenage
a rejoint sa position normale.
En cas d’utilisation du débrayage manuel,
le signal Y est incorrect tant que le moteur
n’a pas atteint sa fin de course. En cas de
non-acceptation, réinitialiser le moteur.
➍
❶
➋➌
❺
Clé Allen 6 mm
appuyer
© Danfoss | 2022.02
AI168386477531fr-000401 | 3
Fiche technique AME 130, AME 140, AME 130H, AME 140H

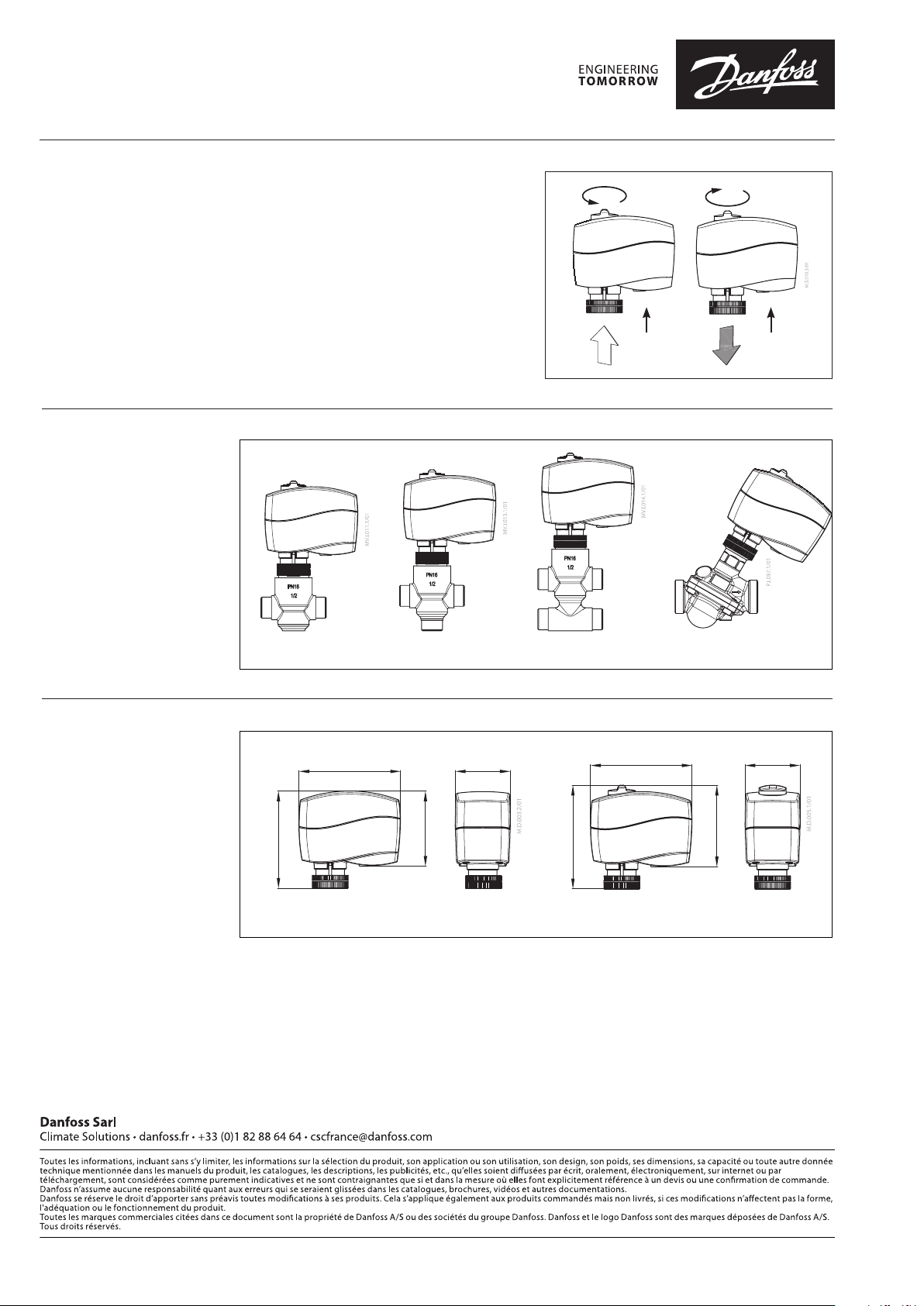

Débrayage manuel (suite)
Combinaisons moteur
- vanne
AME 130H, AME 140H
1 Appuyer sur le bouton (situé sous
le moteur) et le maintenir enfoncé
pendant le débrayage manuel.
Remarque :
Un clic après la mise sous tension
du moteur indique que l’engrenage
a rejoint sa position normale.
❶
➋
Remarq ue : Vannes VZL
avec prolongateur de tige
Dimensions
AME 130(H)/140(H)
+ VZ 2 / VZL 2
88
AME 130, AME 140
AME 130(H)/140(H)
+ VZ 3 / VZL 3
5092
74
AME 130(H)/140(H)
+ VZ 4 / VZL 4
94
AME 130H, AME 140H
AME 130(H)/140(H)
+ AHQM (DN 15-32)
92
74
50
4 | AI168386477531fr-000401
© Danfoss | DCS-SGDPT/SI | 2022.02
