Danfoss AME 113 NL SU, AME 113 NL SD, AME 113 NLX SU, AME 113 NLX SD Data sheet [pl]

Karta katalogowa
Siłowniki sterowane sygnałem analogowym
AME 113 NL SU/SD — z funkcją bezpieczeństwa (trzpień w górę/w dół) AME 113 NLX SU/SD — z sygnałem zwrotnym i funkcją bezpieczeństwa
Opis
AME 113 to seria siłowników przekładniowych do regulacji pracy zaworów w układach ogrzewania i chłodzenia. Głównym obszarem zastosowań jest energooszczędne sterowanie zaworami w obszarze usług budowlanych i automatyzacji.
Właściwości • Możliwość zasilania AC oraz DC
• Wewnętrzny akumulator dla funkcji bezpieczeństwa. Pozycjonowanie w przypadku awarii zasilania
• Skok 8,5 mm z automatycznym wykrywaniem skoku zaworu
•Siła 125 N
• Wyświetlacz LC do wskazywania stanu
• Sygnalizacja funkcji przez LED
• Charakterystyka stałoprocentowa
• Bardzo wysoka rozdzielczość pozycjonowania zaworu
• Bardzo krótki czas reakcji
• Maks. wydajność energetyczna dzięki sterowaniu silnikiem za pomocą mikrokontrolera
• Przekładnia samoblokująca we wszystkich pozycjach, bez zasilania
• Zabezpieczenie przed kradzieżą dzięki zdejmowanemu zatrzaskowi blokującemu
Siłownik jest wyposażony w funkcję bezpieczeństwa. W przypadku awarii zasilania płytka dociskowa zaworu przesuwa się do położenia spoczynkowego. Energia ta jest dostarczana przez wewnętrzny akumulator.
Siłownik ma charakterystykę stałoprocentową, co oznacza, że przepływ przez zawór jest równy procentowi sygnału sterującego. Sterowanie jest realizowane za pomocą sygnału sterującego 0-10 V DC, wysyłanego przez układ DDC lub termostat pokojowy. Aktualne położenie i napięcie sterujące są wyświetlane na wyświetlaczu LC.
Siłownik jest dostarczany z wtykowym kablem połączeniowym i posiada ręczną regulację zaworu, którą można wykorzystać np. do konserwacji lub montażu.
Dostępna jest wersja z sygnałem zwrotnym. Tylny kanał przekazuje informacje o aktualnym położeniu zaworu, a także o możliwych błędach, jakie mogły wystąpić w instalacji DDC.
•Sygnał zwrotny dostępny w wersji NLX
• Funkcja bezpieczeństwa w przypadku awarii zasilania
• Przeciążeniowy wyłącznik krańcowy
• Ręczne ustawianie zaworu
•Bardzo niskie zużycie energii
• System adaptera zaworu
• Prosta instalacja bez użycia narzędzi
• 100% ochrony w przypadku nieszczelności zaworów (IP54)
• Montaż w dowolnej pozycji
• Kabel połączeniowy z wtykiem
• Niski poziom hałasu i bezobsługowy
• Wysoki poziom bezpieczeństwa funkcjonalnego i długi okres eksploatacji
• Sygnał sterujący 0-10 V
• Automatyczne rozpoznawanie skoku zaworu / braku obciążenia
© Danfoss | 2022.01 AI391040222855pl-000101 | 1
Karta katalogowa AME 113
Typ AME 113 NLX SD AME 113 NLX SU AME 113 NL SD AME 113 NL SU
Zasilanie 24 V AC, -10% ... +20%, 50-60 Hz 24 V DC, -20% ... +20% Zużycie energii 2,6 VA/1,4 W Zużycie energii podczas ładowania akumulatora (tymczasowe) 3,1 VA/1,7 W Aktywacje bezpieczeństwa / Znacznik 4 Czas ładowania akumulatora, jeśli jest rozładowany 16 h Maks. pobór prądu < 160 mA Pobór prądu w trybie czuwania < 10 mA Napięcie sterowania 0...10 V DC Zakres roboczy napięcia sterującego 0,5...10 V DC Rezystancja wejścia sygnału sterującego 100 kΩ Skok Maks. 8,5 mm Siła 125 N -20/+40% Szybkość 15 s/mm Poziom hałasu < 30 dB/A LCD (wys. × szer.) 10 × 20 mm Dioda LED Wielokolorowa dioda LED Temperatura czynnika od 0 do +100°C Temperatura składowania od -20 do +70°C Charakterystyka Stałoprocentowa Temperatura otoczenia od 0 do +50°C Stopień ochrony IP54 Klasa ochrony III Zgodność z CE zgodnie z EN 60730
Obudowa
Pokrywa obudowy
Kabel
Wymiar y (W × S × G) 65 × 45 × 90 mm Ciężar z kablem przyłąc zeniowym (1 m) 155 g Odporność na przepięcie zgodnie z normą EN 60730-1 1 kV Funkcja bezpieczeństwa Tak (w dół) Tak (w górę) Tak (w dół) Tak (w górę)
Zachowanie przy zaniku zasilania
Sygnał zwrotny:
1)
We wszyst kich pozycjach montaż u.
Materiał Poliamid Kolor Biały (R AL 9003) Materiał (Poliwęglan) Kolor Przezroczysty Typ 4 × 0,22 mm² PC V 3 × 0,22 mm² PC V Kolor Biały Długość 1 m
Funkcja bezpieczeństwa
wysuwa trzpień
i zamyka zawór AB- QM Zakres napięcia 0-10 V – Prąd wyjściowy 1 mA – Impedancja 10-10 00 kΩ – Rozdzielczość 0,1 V
Funkcja bezpieczeństwa
cofa trzpień, otwiera
zawór AB-QM
1)
Funkcja bezpieczeństwa
wysuwa trzpień
i zamyka zawór AB- QM
Funkcja bezpieczeństwa
cofa trzpień, otwiera
zawór AB-QM
Zamawianie
Różnice
Działanie
Siłownik jest dostępny w różnych wersjach różniących się funkcjonalnością:
Wyświetlacz LC Wskaźnik funkcji przez diodę LED Rozpoznawanie skoku zaworu Sygnał zwrotny Ustawienie ręczne Wyświetlanie funkcji bezpieczeństwa
przez diodę LED
Mechanizm siłownika jest wyposażony w silnik krokowy, mikrokontroler i mechanizm przekładniowy.
Typ Napięcie zasilające Sygnał zwrotny Nr kat.
AME 113 NLX SD 24 V AC/DC 0-10 V 082H5000 AME 113 NLX SU 24 V AC/DC 0-10 V 082H5001
AME 113 NL SD 24 V AC/DC 082H5007M AME 113 NL SU 24 V AC/DC 082H5008
AME 113 NLX SD AME 113 NLX SU AME 113 NL SD AME 113 NL SU
Po włączeniu zasilania siłownik wykonuje kalibrację (inicjalizację). W fazie kalibracji określany jest skok zaworu; na wyświetlaczu pokazywana jest naprzemiennie „In” (inicjalizacja) i napięcie sterujące. Więcej informacji na temat kalibracji (inicjalizacji) zawiera rozdział kalibracja.
2 | AI391040222855pl-000101 © Danfoss | 2022.01
Karta katalogowa AME 113
skok zaworu = 100%
MPR 46845
ruch siłownika w %
Sterowanie
Kalibracja
Zasada działania
Najpierw trzpień zaworu jest całkowicie cofnięty, a górne położenie krańcowe siłownika jest przez to określone. Następnie trzpień zaworu całkowicie wysuwa się i określa dolne położenie krańcowe, czyli punkt zamknięcia zaworu. Następnie odbywa się rozpoznanie rzeczywistego skoku zaworu. W tym celu trzpień siłownika wycofuje się z dużą prędkością i wysuwa się powoli. Podczas tego procesu wykryty jest skok zaworu. Jeśli siłownik nie wykryje skoku zaworu, sterowanie odbywa się za pomocą zaprogramowanego skoku (ustawienie fabryczne: 8,5 mm).
Siłownik AME 113 jest sterowany sygnałem 0-10 V DC z termostatu pokojowego lub systemu zarządzania budynkiem. Sygnał sterujący umożliwia precyzyjną regulację i pozycjonowanie siłownika.
Uwaga:
1. W przypadku zaworów grzybkowych z miękkim uszczelnieniem sprężanie gumowej uszczelki jest wykrywane jako skok zaworu.
2. Poniższe schematy mają zastosowanie tylko w przypadku zastosowania odpowiedniego adaptera do zaworu:
Ze względu na różne warunki skok siłownika może w praktyce ulec zmianie. Np. gdy zawór został ponownie wyregulowany lub siłownik został zamontowany na nowym zaworze. W obu przypadkach wartości określone podczas kalibracji zmienią się. Aby siłownik mógł dostosować się do nowego skoku zaworu, należy na chwilę przerwać zasilanie i napięcie sterujące. Po ponownym włączeniu zasilania zostanie przeprowadzona kalibracja od nowa.
Uwaga: Kalibracja siłownika AME 113 trwa maksymalnie 15 minut.
100
0
12345678910
UST w V
aktywny zakres regulacji napięcia
Opcjonalny sygnał zwrotny (AME 113 NLX)
Sygnał zwrotny 0-10 V siłownika umożliwia bezpośrednie sprzężenie aktualnego stanu pracy do systemu DDC. Napięcia 1-9 V dostarczają informacji o położeniu siłownika. Napięcia < 0,5 V i > 9,5 V sygnalizują ewentualne błędy. Sygnał zwrotny jest odporny na przepięcia do 24 V. Wysyła on napięcie proporcjonalne do położenia siłownika, które jest dostępne
błąd styku
skok w %
błąd siłownika
dla układu DDC.
Napięcie Opis
Funkcja bezpieczeństwa
< 0,5 V Brak funkcji lub brak połączenia
1-9 V Napięcie emitowane proporcjonalnie do skoku
1 V Odpowiada zamkniętemu zaworowi 9 V Odpowiada otwartemu zaworowi
> 9,5 V Błąd wewnętrzny
Elektroniczny układ siłownika w sposób ciągły monitoruje napięcie zasilania. Jeśli to zaniknie przez ≥ 2 sekundy, trzpień zaworu przesunie
W przypadku awarii zasilania podczas fazy kalibracji napęd przerywa proces, a następnie przesuwa się do położenia spoczynkowego.
U
się do określonego położenia spoczynkowego i np. zamknie zawór. Siłownik pozostaje w tym położeniu spoczynkowym do czasu ponownego włączenia zasilania.
• Wewnętrzny akumulator może mieć tylko niewielki ładunek resztkowy po dłuższym przechowywaniu.
• Wewnętrzny akumulator został zaprojektowany na co najmniej 4 awarie zasilania dziennie.
• Czas ładowania całkowicie pustego akumulatora wynosi 16 godzin.
• Po powrocie zasilania do siłownika rozpoczyna on fazę kalibracji, patrz rozdział kalibracja.
• Krótkie zanik zasilania może wywołać zadziałanie funkcji bezpieczeństwa. Trzpień zaworu może wysunąć się i siłownik nie będzie mógł być zamontowany. W takim przypadku należy ręcznie przestawić zawór. Patrz rozdział Ręczne ustawianie zaworu.
• Wykonać uruchomienie zaworu z siłownikiem.
AI391040222855pl-000101 | 3© Danfoss | 2022.01
Karta katalogowa AME 113
4
5
Wskaźnik funkcji przez diodę LED
Ręczne ustawianie zaworu
IP 54
Zdjąć zaślepkę ochronną i przewód przyłączeniowy lub wyłączyć zasilanie.
Aby sygnalizować stany, siłownik wyposażono w dwie wielokolorowe diody LED. Kolory zielony i czerwony są używane jako kolory sygnałowe.
LED 1
LED 2
55%55%
LED 1 Opis
Zielony (miga) Inicjalizacja
Czerwony Błąd1
LED 2 Opis
Zielony (miga)
Zielony Urządzenie gotowe
Pomarańczowy
Czerwony Błąd1
Działanie funkcji bezpieczeństwa,
siłownik zbliża się do położenia
spoczynkowego
Gotowość do pracy,
akumulator ładuje się
Ręczne ustawienie zaworu pozwala ustawić trzpień zaworu w żądanym położeniu przy braku zasilania. Ułatwia to np. konserwację i instalację.
Używając śrubokręta (0,3 × 2 mm) przestawić trzpień zaworu.
Podczas obracania zgodnie z ruchem wskazówek zegara trzpień zaworu
Wyjąć śrubokręt po osiągnięciu żądanej pozycji.
Zamontować zaślepkę ochronną i podłączyć przewód
przyłączeniowy. przesuwamy w górę; obrót przeciwnie do wskazówek zegara powoduje jego wysunięcie. Uwaga: Po osiągnięciu ogranicznika, cofnąć się o ¼ obrotu.
1)
Uwaga Aby sterować ręcznie odłączyć kabel przyłą­cze niowy. Następnie poczekaj, aż zakończy
W pr zypadku błęd u: Odłączyć od źró dła zasilania
na 20 minut i pod łączyć ponownie . Jeśli zdarzy się to więcej niż jed en raz, wymienić urzą dzenie.
działanie funkcja bezpieczeństwa, aż zgaśnie dioda LED 2 (zielona). Patrz także rozdział „Wskaźnik funkcji za pomocą diody LED”.
Wyświetlacz LC
Wyświetlacz LC alternatywnie pokazuje pozycję ustawienia i aktualne napięcie sygnału sterującego. W przypadku konieczności
55%
sterowania na wyświetlaczu LC pokazany jest aktualny kierunek ruchu za pomocą strzałki. W przypadku błędu wyświetlany jest odpowiedni kod błędu, a błąd jest sygnalizowany przez stale świecącą diodę LED.
Wymiary
4 | AI391040222855pl-000101 © Danfoss | 2022.01
Karta katalogowa AME 113
4

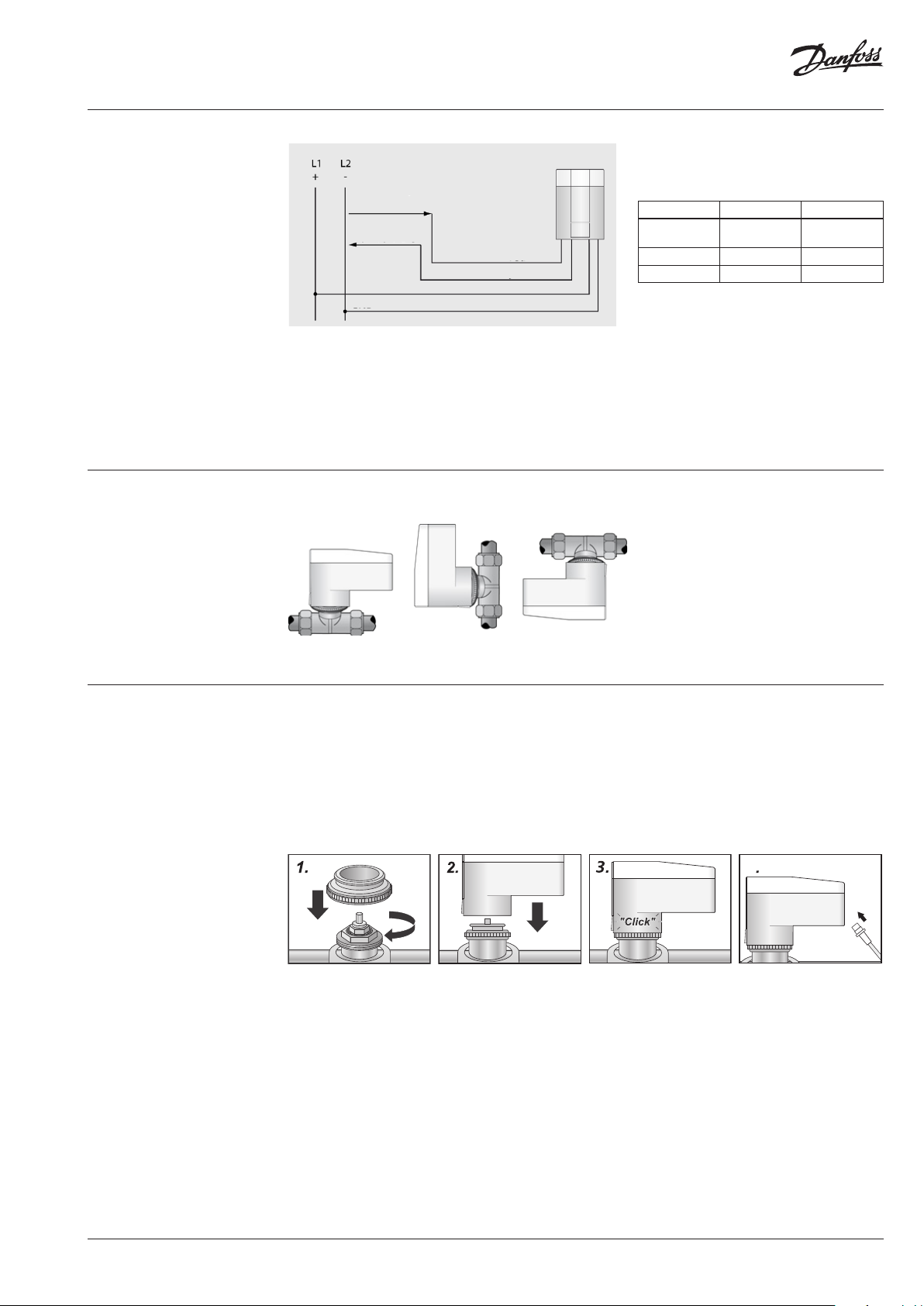

Połączenie elektryczne 24 V AC/DC L1 (+) L2 (-)
Sposób montażu
AC: DC:
24 V
napięcie sterowania
0-10 V DC
sygnał zwrotny
0-10 V DC
MASA
czerwony żółty czarny
niebieski
AME 113
Siłownik jest sterowany za pomocą sygnału 0-10 V ze sterownika lub systemu zarządzania budynkiem.
Siłownik może działać w dowolnym położeniu montażowym.
Przewód łączący
Zalecamynastępujące maksymalne długości kabli przy instalacji zasilanej 24 V:
Kabel Rozdział Długość
Standardowa linia DDC
J-Y(ST )Y 0,8 mm² 45 m NYM/NYIF 1,5 mm² 13 6 m
0,22 mm² 20 m
Transformator/zasilanie:
Należy zawsze używać transformatora z izolacją bezpieczeństwa zgodnie z normą EN 61558-2-6 lub zasilacza impulsowego zgodnie z normą EN 61558-2-16.
Wymiary transformatora lub zasilacza impulsowego wynikają z maksymalnego zapotrzebowania siłowników.
Montaż z adapterem do zaworu
Uwaga: Kalibracja siłownika AME 113 trwa maksymalnie 15 minut.
pionowe poziome siłownikiem w dół
UWAGA!
Montaż z wysuniętym trzpieniem na zaworze prowadzi do uszkodzenia siłownika.
• Siłownik należy montować wyłącznie z całkowicie wsuniętym trzpieniem.
• Wysunięty trzpień należy przestawić ręcznie lub elektrycznie.
Ręcznie nakręcić adapter na zawór.
Ustawić siłownik ręcznie w osi adaptera zaworu.
Siłownik jest montowany na zaworze przy pomocy adaptera. Wystarczy podłączyć siłownik do adaptera zaworu, który został wcześniej zamontowany ręcznie. Fakt, że trzpień jest wsunięty fabrycznie, ułatwia montaż.
Wystarczy ręcznie zatrzasnąć siłownik na adapterze zaworu,
Podłączyć przewód przyłączeniowy
do siłownika. wywierając nacisk; słychać kliknięcie.
AI391040222855pl-000101 | 5© Danfoss | 2022.01
Karta katalogowa AME 113
Kody błędów
Zabezpieczenie przed kradzieżą
Certyfikat
Skumulowane błędy są sygnalizowane kodem błędu.
Kod błę du Opis Korekta błędów
E8 Wskazuje błąd wewnętrzny.
Siłownik jest zabezpieczony przed demontażem przez osoby nieupoważnione przez proste zdjęcie przycisku blokującego.
AME 113 posiada certyfikat NRTL wydany przez TÜV Süd.
Siłownik w ykona po 10 sekundach ponowną kalibrację. Jeśli błędu nie można usunąć automatycznie po maksymalnie trzech próbach, jego wskazanie stanie się stałe. W takim przypadku należy zadzwonić na obsługę klienta.
