Teknisk Brochure
Udvidelsesmodul 4AI + 4AO
AK-XM 103A
ADAP-KOOL® Refrigeration control systems
Introduktion
Anvendelse
Udvidelsesmodulet anvendes sammen med en regulator i samme
serie, hvis der ikke er tilslutninger nok på regulatoren.
Funktion
Modulet indeholder:
• 4 analoge indgange til temperaturfølere, tryktransmittere, spændingssignaler og kontaktsignaler.
• 4 analoge udgange på 0-10 V til hastighedsstyring af fx frekvensomformere
Montage
• Modulet hægtes på stikket i det tidligere modul i rækken.
Forsyningsspænding
Forsyningspændingen til modulet kommer fra det tidligere modul
i rækken.
Forsyningsspænding til en tryktransmitter kan tages fra enten
5 V's udgangen eller fra 12 V's udgangen afhængig af transmitter
type.
Lysdioder
Kun de to øverste er anvendt. De betyder følgende:
• Forsyningsspænding på modulet
• Kommunikationen med regulatoren er aktiv (rødt = fejl)
Galvanisk isolation
Der er tre grupperinger, og signalerne bør ikke blandes:
• Indgange og 5 V og 12 V forsyning til signaler, der tilsluttes
indgangene.
• Udgang 1 og 2
• Udgang 3 og 4
Tilslutninger
Max. 10 V
Max. 2.5 mA / AO
2 Teknisk brochure RD8BS201 © Danfoss 2018-11 AK-XM 103A

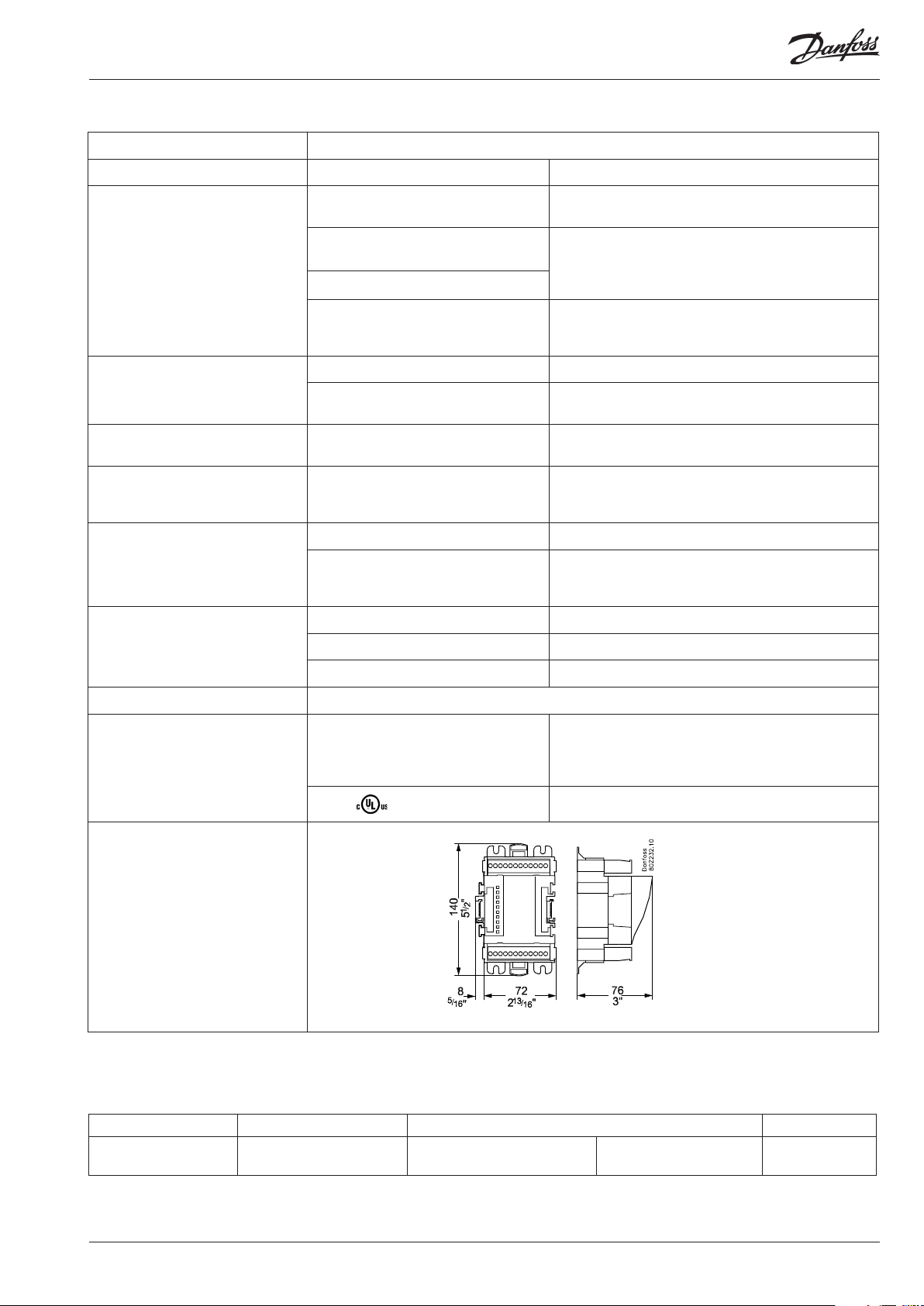

Data
Forsyningsspænding Modtages fra AK-regulatoren, som udvidelsesmodulet kobles på
Effektforbrug 2 VA
Analoge indgange Pt 1000 ohm /0°C Opløsning: 0,1°C
Tryktransmitter type AKS 32R /
AKS 32 (1-5 V)
Spændingssignal 0-10 V
Kontaktfunktion (On/Off) On ved R < 20 ohm
Analoge udgange Spændingssignal 0-10 V
Max. belastning I < 2.5 mA
Forsyning til tryktransmittere 5 V
12 V
Galvanisk isolation 3 grupper AI 1-4
Omgivelser Under transport -40 til 70°C
Under drift -20 til 55°C ,
Kapsling Materiale PC / ABS
Tæthed IP10 , VBG 4
Nøjagtighed: +/- 0,5°C
Opløsning 1 mV
Nøjagtighed +/- 20 mV
Off ved R > 2K ohm
(Guldkontakter er ikke nødvendig)
R > 4 Kohm
Max. 25 mA
Max. 100 mA
AO 1-2
AO 3-4
0 til 95% RH (ikke kondenserende)
Ikke chokpåvirkninger / vibrationer
Montage Til indbygning. Panel væg eller DIN-skinne
Vægt med skrueklemmer Ca. 200 g
Godkendelser EU lavspændingsdirektiv og EMC-krav er
Mål
opfyldt.
UL 916,
LVD-testet iht. EN 60730
EMC-testet
Immunitet iht: EN 61000-6-2
Emission iht: EN 61000-6-3
UL file number: E357029
Bestilling
Type Anvendelse Funktion Bestilling
AK-XM 103A Udvidelsesmodul til regulato-
rer i AK-serien
4 Analoge indgange.
Til følere, tryktransmittere m.m.
4 Analoge udgange.
0 -10 V d.c.
080Z0032
AK-XM 103A Teknisk brochure RD8BS201 © Danfoss 2018-11 3

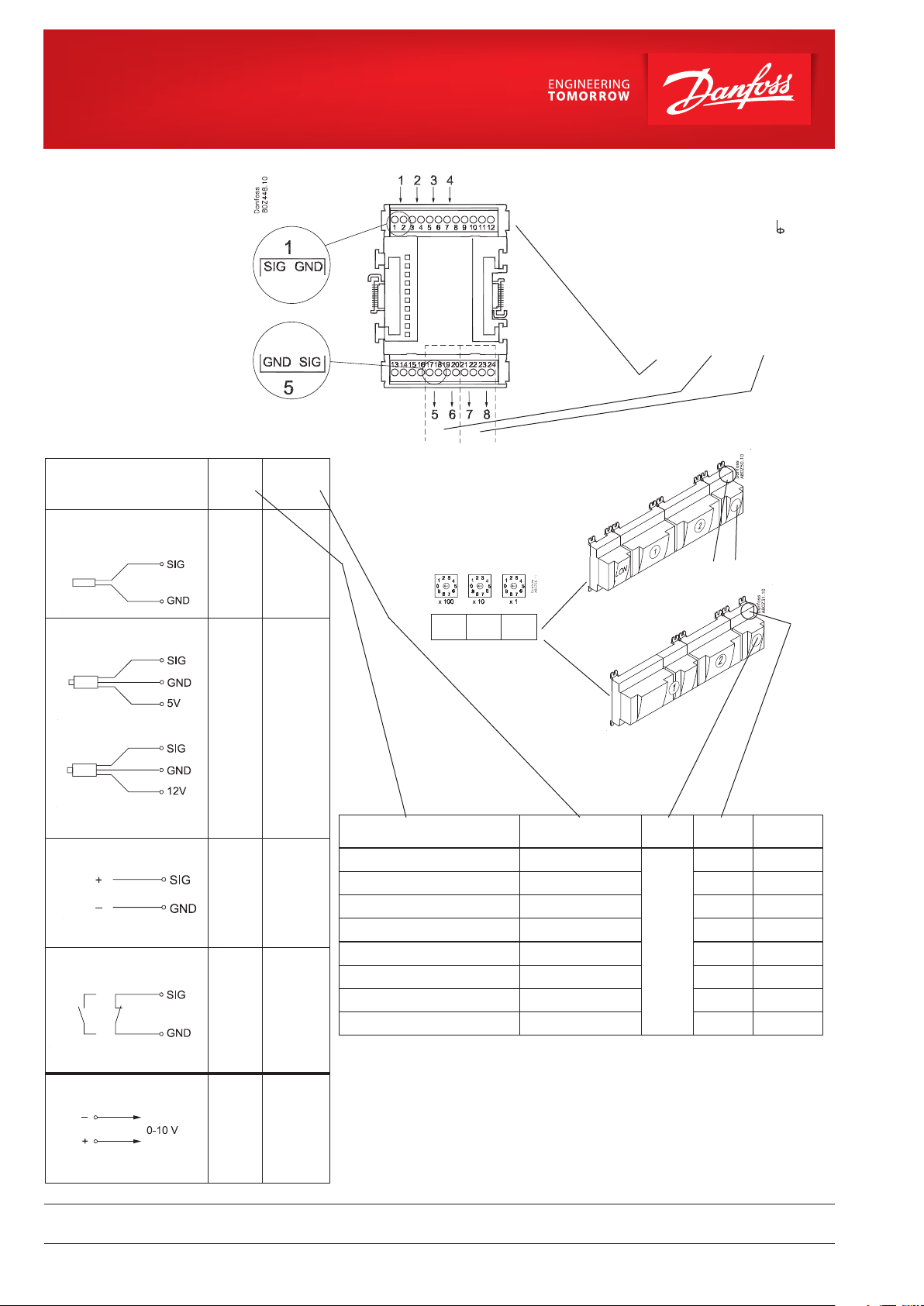

Punkt
Klemme 9: 12 V
Klemme 10: 5 V
Klemme 11, 12:
Klemme 2, 4, 6, 8: GND-AI 1-4
Klemme 17, 19: GND-AO 1+2
Klemme 21, 23: GND-AO 3+4
Galvanisk isolation:
AI 1-4 ≠ AO 1-2 ≠ AO 3-4
Signal Signal
AI
S (Føler)
Pt 1000 ohm/0°C
S1
S2
Saux1
Saux2
SSA
SdA
P (tryk)
AKS 32R
P0A
P0B
PcA
AKS 32
PcB
U (spænding)
...
On/Off Ext.
Main
switch
Dag/
Nat
Dør
type
Pt 1000
AKS 32R
AKS 2050
MBS 8250
-1 - xx bar
AKS 32
-1 - zz bar
0 - 5 V
0 - 10 V
Aktiv
ved:
Lukket
/
Åben
Address
(Kommunikation modul)
Signal Signal type /
Aktiv ved
(Regulator)
Modul Punkt
1 (AI 1) 1 - 2
2 (AI 2) 3 - 4
3 (AI 3) 5 - 6
4 (AI 4) 7 - 8
5 (AO 1) 17 - 18
6 (AO 2) 19 - 20
7 (AO 3) 21 - 22
8 (AO 4) 23 - 24
Klemme
AO
0-10 V
Danfoss påtager sig intet ansvar for mulige fejl i kataloger, brochurer og andet trykt materiale. Danfoss forbeholder sig ret til uden forudgående varsel at foretage ændringer i sine produkter, herunder i
produkter, som allerede er i ordre, såfremt dette kan ske uden at ændre allerede aftalte specifikationer.
Alle varemærker i dette materiale tilhører de respektive virksomheder. Danfoss og Danfoss-logoet er varemærker tilhørende Danfoss A/S. Alle rettigheder forbeholdes.
4 Teknisk brochure RD8BS201 © Danfoss 2018-11 AK-XM 103A
