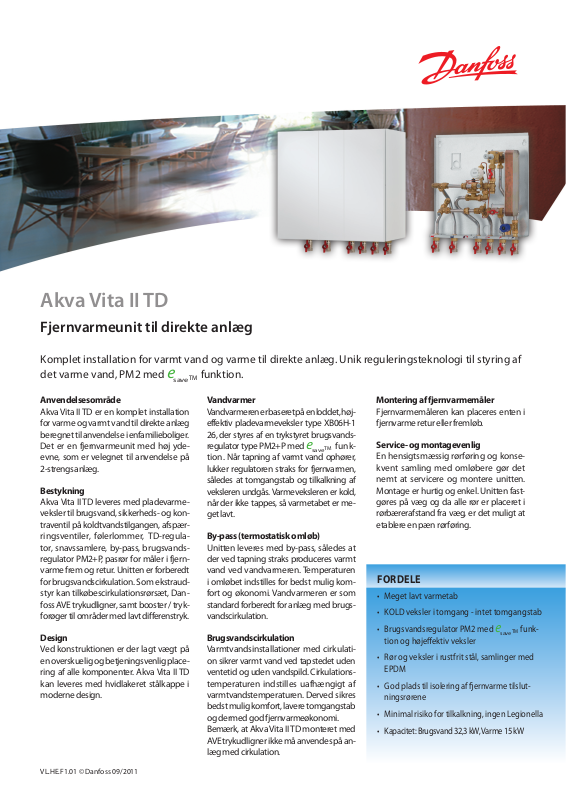

Akva Vita II TD
Fjernvarmeunit til direkte anlæg
Komplet installation for varmt vand og varme til direkte anlæg. Unik reguleringsteknologi til styring af det varme vand, PM2 med esaveTM funktion.
Anvendelsesområde
Akva Vita II TD er en komplet installation for varme og varmt vand til direkte anlæg beregnet til anvendelse i enfamilieboliger. Det er en fjernvarmeunit med høj ydeevne, som er velegnet til anvendelse på 2-strengs anlæg.
Bestykning
Akva Vita II TD leveres med pladevarmeveksler til brugsvand, sikkerhedsog kontraventil på koldtvandstilgangen, afspærringsventiler, følerlommer, TD-regula- tor, snavssamlere, by-pass, brugsvandsregulator PM2+P, pasrør for måler i fjernvarme frem og retur. Unitten er forberedt for brugsvandscirkulation. Som ekstraudstyr kan tilkøbescirkulationsrørsæt, Danfoss AVE trykudligner, samt booster / trykforøger til områder med lavt differenstryk.
Design
Ved konstruktionen er der lagt vægt på enoverskueligogbetjeningsvenligplacering af alle komponenter. Akva Vita II TD kan leveres med hvidlakeret stålkappe i moderne design.
Vandvarmer
Vandvarmerenerbaseretpåenloddet,højeffektiv pladevarmeveksler type XB06H-1 26, der styres af en trykstyret brugsvands-
regulator type PM2+P med esaveTM funktion. Når tapning af varmt vand ophører,
lukker regulatoren straks for fjernvarmen, således at tomgangstab og tilkalkning af veksleren undgås. Varmeveksleren er kold, når der ikke tappes, så varmetabet er meget lavt.
By-pass (termostatisk omløb)
Unitten leveres med by-pass, således at der ved tapning straks produceres varmt vand ved vandvarmeren. Temperaturen i omløbet indstilles for bedst mulig komfort og økonomi. Vandvarmeren er som standard forberedt for anlæg med brugsvandscirkulation.
Brugsvandscirkulation
Varmtvandsinstallationer med cirkulation sikrer varmt vand ved tapstedet uden ventetid og uden vandspild. Cirkulationstemperaturen indstilles uafhængigt af varmtvandstemperaturen. Derved sikres bedstmuligkomfort,laveretomgangstab og dermed god fjernvarmeøkonomi.
Bemærk, at Akva Vita II TD monteret med AVEtrykudlignerikkemåanvendespåanlæg med cirkulation.
Montering af fjernvarmemåler
Fjernvarmemåleren kan placeres enten i fjernvarme retur eller fremløb.
Serviceog montagevenlig
En hensigtsmæssig rørføring og konsekvent samling med omløbere gør det nemt at servicere og montere unitten. Montage er hurtig og enkel. Unitten fastgøres på væg og da alle rør er placeret i rørbærerafstand fra væg, er det muligt at etablere en pæn rørføring.
FORDELE
•Meget lavt varmetab
•KOLD veksler i tomgang - intet tomgangstab
•Brugsvandsregulator PM2 med esaveTM funktion og højeffektiv veksler
•Rør og veksler i rustfrit stål, samlinger med EPDM
•God plads til isolering af fjernvarme tilslutningsrørene
•Minimal risiko for tilkalkning, ingen Legionella
•Kapacitet: Brugsvand 32,3 kW,Varme 15 kW
VL.HE.F1.01 © Danfoss 09/2011
Akva Vita II TD |
|
|
|
|
|
|
|
|||||
Diagram – Eksempel |
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
2. |
Pladeveksler varmt vand |
14. |
Trykudtag ½” |
|
|
|
|
|
|
|
|
|
4. |
Danfoss TD-regulator AVPL |
23. |
Følerlomme til føler f. måler ½” |
|
|
|
|
|
|
|
|
|
5. |
Snavssamler indbygget i T-stk. |
24. |
Passtykke for måler |
|
|
|
|
|
|
|
|
2 |
6. |
Kontraventil |
|
¾” x 110/165 mm |
|
|
7 |
13 |
|
|
|
|
|
7. |
Kugleventil |
38. |
Brugsvandsregulator type PM2+P |
|
Varmt |
|
|
|
|
|
|
12. |
Sikkerhedsventil,10 bar |
40. |
Danfoss FJVR for by-pass/cirkulation* |
||
vand |
|
|
|
|
|
|
|
13. |
Termometer |
|
|
|
|
|
|
|
|
|
|
|
|
|
NB! |
*) Cirkulationsrørsæt skal tilkøbes |
|
|
|
|
|
|
|
|
|
|
|
|
som ekstraudstyr, se skema nedenfor. |
|
|
|
|
|
|
|
|
|
|
|
|
Brugsvandscirkulationen tilsluttes |
|
|
|
|
|
|
38 |
|
|
7 |
|
|
direkte på regulator pos. 38. |
|
|
7 |
|
12 |
|
|
|
|
|
|
|
||
Koldt |
|
|
(Cirk.) |
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
vand |
|
|
6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Fjv. |
7 |
23 |
5 |
24 |
|
|
14 |
|
|
|
7 |
Varme |
Frem |
|
|
|
|
|
|
|
(By-pass) |
|
|
|
Frem |
|
|
|
|
|
|
|
|
(fabrikskobling) |
|
|
|
|
Fjv. |
7 |
|
23 |
24 |
5 |
14 |
4 |
|
|
|
7 |
Varme |
Retur |
|
|
|
|
40 |
|
|
|
|
|
|
Retur |
|
|
|
|
|
|
|
|
|
|
|
|
Konstruktionsdata: |
|
Tryktrin (Prim. / Sek.): |
PN 10 / PN 10 |
Max. temperatur: |
120 °C (konstruktionstemperatur) |
Min. ΔP: |
Se ydelseseksempler |
BE10 tal (m. kappe): 1,12 / 0,20 (brugsvand / varme)
Vægt med kappe: |
25 kg (inkl. emballage) |
Kappe: |
Hvidlakeret stålkappe med låge |
Mål (mm): |
|
Uden kappe: |
H 595 x B 510 x D 252 |
Med kappe: |
H 595 x B 550 x D 310 |
Bemærk, målskitsen er excl. kuglehaner (Totalhøjden er 595 mm).
|
550 |
80 |
325 |
<![endif]>25
<![if ! IE]><![endif]>520
(3)
1 |
2 |
4 |
5 |
6 |
7 |
45 |
100 |
130 |
65 |
65 |
65 |
Tilslutninger: |
|
1. Fjernvarme frem |
4.Varme retur |
2. Fjernvarme retur |
5.Varme frem |
3. Cirkulation (tilkøb, ikke vist) |
6.Varmt vand |
|
7. Koldt vand |
Afstanden mellem fjv. frem og retur (100 mm) giver god plads til isolering af tilslutningsrørene.
VVS-numre:
AkvaVita IITD med |
Kappe: |
VVS-Nr.: |
|
veksler type: |
|||
|
|
||
XB 06H-1 26 |
Uden |
374982.190 |
|
Med |
374982.192 |
||
|
Tilslutningsdim.: |
|
FJV, KV,VV,Varme: |
¾“ RG (muffe) |
Cirkulation: |
½“ RG (nippel) - løst sæt |
|
Væg |
Ekstraudstyr: |
VVS-Nr.: |
<![if ! IE]> <![endif]>44 |
|
||
|
Hvid kappe som efterbestilling |
374994.810 |
|
|
|
||
<![if ! IE]> <![endif]>310 |
|
Boostersæt / Trykforøger (løst sæt) |
374994.820 |
|
Danfoss AVE trykudligner (løst sæt) 374972.820 |
||
Set fra oven |
|
Cirkulationssæt til eftermontage |
374976.810 |
Varmt vand: Ydelseseksempler ved 10 °C/45 °C
Plade- |
Ydelse |
Primær |
Primær |
Tappe- |
Tryktab |
Flow |
|
frem |
retur |
mængde |
Primær |
Primær |
|||
veksler type |
kW |
||||||
°C |
°C |
l/min |
bar |
l/h |
|||
|
|
||||||
|
|
|
|
|
|
|
|
XB 06H-1 26 |
32,3 |
55 |
21,8 |
13,16 |
0,30 |
840 |
|
XB 06H-1 26 |
32,3 |
60 |
18,9 |
13,16 |
0,20 |
680 |
|
XB 06H-1 26 |
32,3 |
70 |
16,0 |
13,16 |
0,12 |
510 |
|
XB 06H-1 26 |
41,0 |
70 |
16,8 |
13,16 |
0,19 |
670 |
Varme: Ydelseseksempler
Ydelse |
Varmekreds, ∆t |
Flow |
||
|
|
Primær |
||
kW |
Primær |
Sekundær |
||
l/h |
||||
°C |
°C |
|||
|
||||
|
|
|||
5 |
30 |
30 |
143 |
|
10 |
30 |
30 |
287 |
|
10 |
40 |
40 |
215 |
|
15 |
30 |
30 |
430 |
Total
Tryktab |
Flow |
Primær |
Primær |
**bar |
**l/h |
|
|
0,15 |
640 |
0,23 |
740 |
0,17 |
610 |
0,35 |
840 |
**) Beregnet ved 70% af varmeeffekten + brugsvandseffekt på 32,3 kW ved 60 °C.
