AKVA THERM 22 WL 28 / WG 28

2016

BRUGER - OG MONTAGEVEJLEDNING

Indholdsfortegnelse

. Indhold

Akva Therm 22

WL 28 WG 28

1. Indhold

2. Generelt TIlslutning, sikkerhed og håndtering s. 3

3. Montagevejledning, VVS installatør Kom godt igang - Hurtig opstart s. 4

4. Montagevejledning, VVS installatør Standard principdiagrammer s. 5

5. Montagevejledning, VVS installatør Hovedkomponenter / Tilslutning s. 7

6. Montagevejledning, VVS installatør Standard målskitser s. 11

7. Montagevejledning, VVS installatør Generelt, målermontage og sikkerhedsventiler s. 12

8. Montagevejledning, VVS installatør Rørtilslutning opad, Akva Therm 22 s. 12

9. Montagevejledning, VVS installatør Elmontage s. 13

10. Indregulering og idrisættelse Termostatstyrede units s. 14

11. Indregulering og idrisættelse Elektronisk styring af brugsvandskreds ECL 110 s. 15

12. Indregulering og idrisættelse Elektronisk styring af brugsvandskreds, Danfoss ECL 310 s. 16

13. Indregulering og idrisættelse Elektronisk styring af ladekreds, Danfoss ECL 210/310 s. 17

14. Indregulering og idrisættelse Cirkulationspumpe og strengregulering s. 18

15. Brugervejledning, Slutbruger Beskrivelse og indregulering s. 19

16. Brugervejledning, Slutbruger Indregulering s. 20

17. Dri og vedligeholdelse Dri og vedligeholdelse s. 21

18. Dri og vedligeholdelse Vedligeholdelsesplan s. 22

19. Fejlnding Fejlnding, Vand s. 23

20. Almindelige betingelser Almindelige betingelser s. 24

21. EU Overensstemmelseserklæring EU Overensstemmelseserklæring s. 25

22. Idrisættelsesattest Idrisættelsesattest s. 27

BRUGER- OG MONTAGEVEJLEDNING

AKVA THERM 22 / WL 28 / WG 28

Generelt

. Tilslutning, sikkerhed og håndtering

VVS installatør

Instruktion

Før installation og idriftsættelse af denne unit skal instruktionen læses omhyggeligt. For tab og skader som følge af tilsidesættelse af brugsanvisningen, påtager fabrikanten sig ikke noget ansvar. Læs og følg disse instruktioner nøje, for at undgå fare og skader på personer og ejendom. Overskrides de anbefalede driftsparametre, øges risikoen for tingskade og personskade betydeligt. Installation, idriftsættelse og vedligeholdelse skal udføres af kvaliﬁceret og autoriseret personale (både VVS og EL).

Varmekilde

Unitten er som udgangspunkt beregnet til tilkobling af ernvarme. Alternative energikilder kan anvendes i det omfang, driftsbetingelserne til enhver tid er sammenlignelige med ernvarme.

Anvendelse

Unitten er alene beregnet til opvarmning af vand. Unitten må ikke anvendes til opvarmning af andre medier. Unitten tilsluttes husinstallationen i et frostfrit lokale, hvor temperaturen ikke overstiger 50°C, og hvor den relative luftfugtighed ikke er højere end 80%. Unitten må ikke tildækkes, indmures eller på anden vis blokeres for adgang.

Materialevalg

Brug kun materialer i overensstemmelse med lokale regler.

Korrosion

Det maksimale kloridindhold i mediet må ikke være højere end 300 mg/l. Risikoen for korrosion stiger betragteligt, hvis det anbefalede tilladte kloridindhold overskrides.

Tilslutning

Der skal til enhver tid etableres mulighed for at afbryde alle energikilder til unitten, herunder elektrisk tilslutning. Unitten/installationen skal være tilsluttet en elektrisk udligningsforbindelse.

Potentialeudligning / Jordforbindelse

Potentialeudligning er en elektrisk udligningsforbindelse, som skal sikre mod farlige berøringsspændinger, der kan forekomme f.eks. mellem to forskellige rørsystemer. Potentialeudligning reducerer korrosion i varmevekslere, vandvarmere, ernvarmeunits og VVSinstallationer. Potentialeudligning skal udføres i henhold til Elektricitetsrådets stærkstrømsbekendtgørelse ”Elektriske installationer”.

Pas på - varme overﬂader

Dele af unitten kan være meget varme og kan forårsage forbrændinger. Vær meget påpasselig i umiddelbar nærhed af unitten.

Advarsel om højt tryk og høj temperatur

Den maksimale fremløbstemperatur i ernvarmenettet kan være op til 110°C og driftstrykket op til 16 bar, hvilket kan medføre skoldningsrisiko både ved berøring og ved udstrømning af mediet. Ved overskridelse af unittens konstruktionsdata og driftsparametre for tryk og temperatur, er der betydelig risiko for tingskade og personskade.

Nødsituation

I tilfælde af brand, lækage eller anden fare, lukkes omgående for alle energikilder til unitten, hvis det er muligt og relevant hjælp tilkaldes. Hvis brugsvandet er misfarvet eller lugter, lukkes alle kuglehaner til unitten, brugerne adviceres og fagmand tilkaldes omgående.

Sikkerhedsventil(er) Installation af sikkerhedsventil(er) skal altid udføres i henhold til gældende lokale regler.

Lydniveau

Lydklasse C - iht. DS490:2007.

Garanti

Indgreb / rework på vores komponenter medfører at garantien bortfalder.

Opbevaring

Opbevaring af enheden/enhederne før installering skal ske i tørt og opvarmet lokale (frostfrit). (Relativ luftfugtighed max. 80% og opbevaringstemp. 5-70°C). Enhederne må ikke stables højere, end de er fra fabrik . Enheder leveret i papemballage skal løftes i de håndtag emballagen er forsynet med. Transport/ﬂytning over større afstande bør foregå på palle. Fjern ikke evt. transportbeslag under håndtering. Undgå såvidt muligt at løfte unitten i rørene. Løft i rør kan resultere i utætheder. HUSK altid efterspænding.

Bortskaﬀelse

Emballagen bortskaﬀes i henhold til lokale regler for bortskaﬀelse af de anvendte emballagematerialer. Unitten er fremstillet af materialer, der ikke kan bortskaﬀes sammen med husholdningsaﬀaldet. Luk alle energikilder og demonter alle tilslutningsrør, demonter og adskil produktet til bortskaﬀelse i overensstemmelse med gældende lokale regler for bortskaﬀelse af de enkelte bestanddele.

Advarsel om beskadigelse under transport

Ved modtagelse, og inden unitten installeres, skal den kontrolleres for eventuelle transportskader. Unitten skal håndteres/ﬂyttes med største omhu og forsigtighed.

VIGTIGT! - Efterspænding

Inden der fyldes vand på anlægget SKAL ALLE omløbere efterspændes, idet vibrationer under transport kan være årsag til utætheder. Når anlægget er påfyldt og der er varme på systemet SKAL ALLE omløbere efterspændes påny.

OVERSPÆND IKKE OMLØBERNE.

Håndtering

Under håndtering og montering anbefales det at bære velegnede sikkerhedssko. Under håndtering/ved løft anbefales det at bære velegnede arbejdshandsker. Fjern først evt. transportbeslag, når unitten er i umiddelbart nærhed af montagestedet.nærhed af montagestedet.

Garanti

Indgreb / rework på vores komponenter medfører at garantien bortfalder.

BRUGER- OG MONTAGEVEJLEDNING AKVA THERM 22 / WL 28 / WG 28

VVS installatør

Montagevejledning

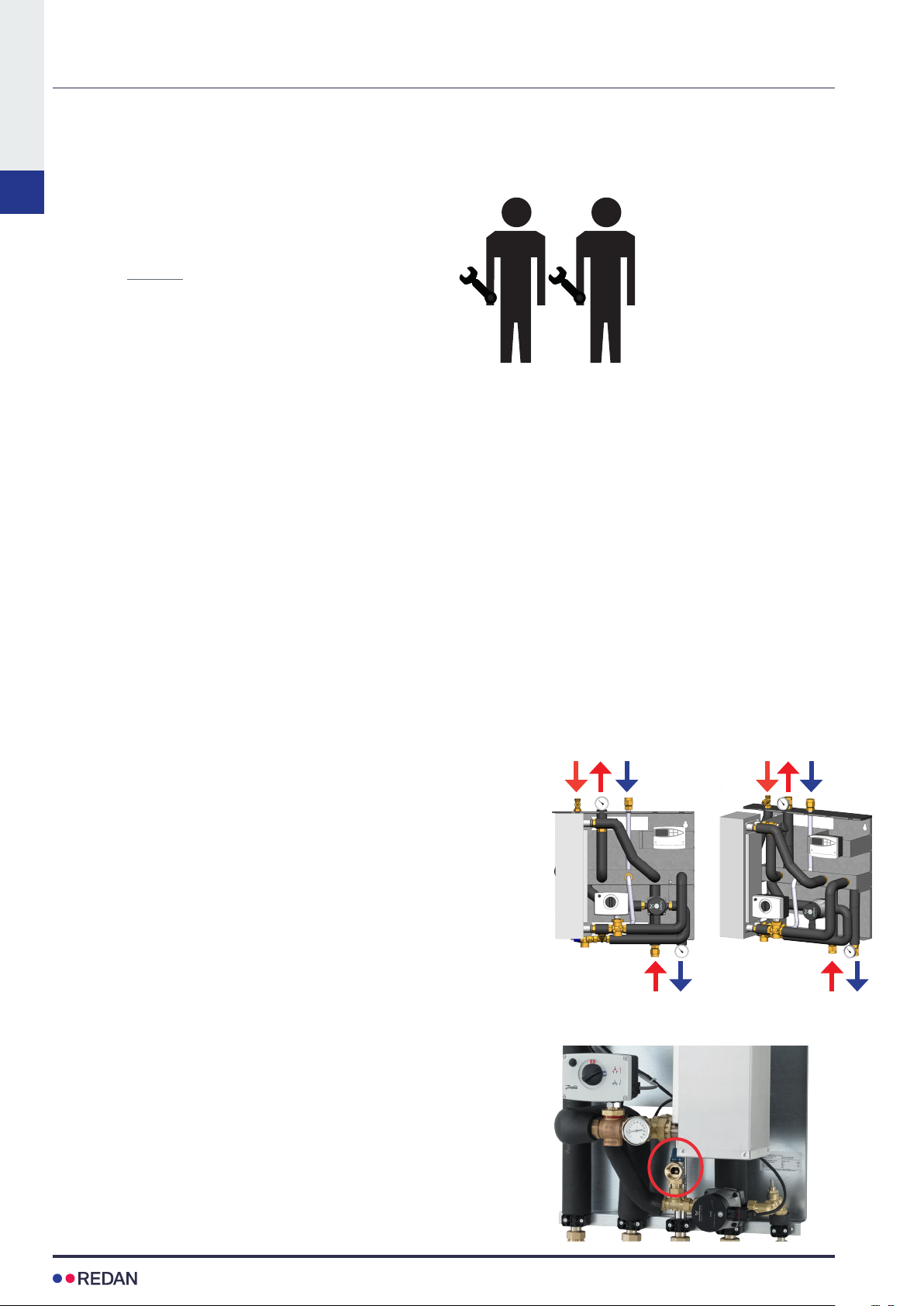

. KOM GODT I GANG  HURTIG OPSTART

Montage

Unitten tilsluttes i henhold til mærkningen nederst og eller i hen-

hold til anvisningerne i denne vejledning.

Læs også overst side 12 ”Generelt”.

Bemærk, at rørene på Akva Therm 22 kan vendes opad, hvs det ønskes, - se side 12.

KOM GODT I GANG er en quick guide, og der kan således være detaljer i forbindelse med montage og idriftssættelse, der kræver supplerende forklaring andetsteds i vejledningen.

KOM GODT I GANG

1. Montér unitten på en solid væg med to kraftige bolte, skruer, ekspansionsbolte eller lignende. På anlæg med pumpe anbefales det at sætte gummiskiver mellem væg og unit, for at undgå, at resonans forplanter sig til væggen.

2. Når unitten er forsvarligt monteret, lukkes for alle kuglehaner (WL) på til- og afgangsrør, inden den tilsluttes den faste installation.

3. Efterspænd samtlige omløbere, da de efter transport og håndtering kan have løsnet sig (overspænd ikke)

4. Etabler afblæsning/forbindelse fra sikkerhedsventil til aﬂøb iht. gældende lovgivning.

5. Tilslut automatik til el-forsyning, men undlad at tænde på kontakten.

6. Åbn for ernvarme frem og det kolde vand (forsigtigt); derefter åbnes forsigtigt for ernvarme retur, varmt vand og cirkulation.

7. Tjek unit og husinstallation grundigt for utætheder.

Akva Therm 22

WL 28 / WG 28

Cirkulation

Sekundær

Varmt vand

Koldt vand

Fjv frem

frem retur

Primær

Fjv retur

8. Trykprøv hele installationen iht. gældende bestemmelser.

9. Tænd automatik på el-kontakt.

10. Afslut med at indregulere unitten iht. instruktionen, og husk at udfylde Idriftssættelsesattesten på side 27.

Bemærk Opvarmning og afkøling af anlægget kan medføre utætheder. Derfor kan der - i tiden efter idriftssættelse - være behov for efterspænding af unitten.

Fjv frem

frem retur

Primær Sekundær

Fjv retur

Koldt vand

BRUGER- OG MONTAGEVEJLEDNING

Varmt vand

AKVA THERM 22 / WL 28 / WG 28

Cirkulation

Montagevejledning

. STANDARD PRINCIPDIAGRAMMER, EKSEMPLER AKVA THERM , WL 

Akva Therm 22

Bemærk: Det anbefales at montere trykdiﬀerensregulator foran brugsvandsunitten, hvis ernvarmediﬀerenstrykket er højere end 0,8 bar, for at undgå pendlinger.

Fjv. Frem

Fjv. Retur

Varmt vand

Koldt vand

2. Danfoss pladevarmeveksler rustfrit stål AISI 316

6. Kontraventil 6a. Kontraventil

9. Cirkulationspumpe

12. Sikkerhedsventil

13. Termometer

20. Strengreguleringsventil

25. Regulator ECL 110*

28. Føler

31. Ventilmotor

32. Ventil**

*) Kan mod tillæg bestilles med Danfoss ECL 310 som erstatning for ECL 110. **) Alternativt m. selvvirkende termostat(er).

NB! Komponenter på diagrammet uden positionnummer er ikke standard.

VVS installatør

Akva Therm 22 LV

Bemærk: Det anbefales at montere trykdiﬀerensregulator foran brugsvandsunitten, hvis ernvarmediﬀerenstrykket er højere end 0,8 bar, for at undgå pendlinger.

Fjv. Frem

Fjv. Retur

WL 28

Bemærk: Det anbefales at montere trykdiﬀerensregulator foran brugsvandsunitten, hvis ernvarmediﬀerenstrykket er højere end 0,8 bar, for at undgå pendlinger.

Fjv. Frem

Fjv. Retur

V.V Cirk.

Ladekreds Frem

Ladekreds Retur

Varmt vand

Koldt vand

2. Danfoss pladevarmeveksler rustfrit stål AISI 316

6. Kontraventil

9. Cirkulationspumpe

12. Sikkerhedsventil

13. Termometer

20. Strengreguleringsventil

25. Regulator ECL 110

28. Føler

31. Ventilmotor

32. Ventil

2. Danfoss pladevarmeveksler rustfrit stål AISI 316

6. Kontraventil 6a. Kontraventil cirk.

7. Kuglehane

9. Cirkulationspumpe

12. Sikkerhedsventil

13. Termometer

20. Strengreguleringsventil

25. Regulator ECL 110*

28. Føler

31. Ventilmotor

32. Ventil**

*) Kan mod tillæg bestilles med Danfoss ECL 310 som erstatning for ECL 110. **) Alternativt m. selvvirkende termostat(er).

BRUGER- OG MONTAGEVEJLEDNING AKVA THERM 22 / WL 28 / WG 28

V.V Cirk.

VVS installatør

Montagevejledning

. STANDARD PRINCIPDIAGRAMMER, EKSEMPLER, WG  BOLTET VEKSLER

WG 28

Bemærk: Det anbefales at montere trykdiﬀerensregulator foran brugsvandsunitten, hvis ernvarmediﬀerenstrykket er højere end 0,8 bar, for at undgå pendlinger.

Fjv. Frem

Varmt vand

2. Danfoss pladevarmeveksler rustfrit stål AISI 316

6. Kontraventil 6a. Kontraventil cirk.

7. Kuglehane

9. Cirkulationspumpe

12. Sikkerhedsventil

13. Termometer

20. Strengreguleringsventil

25. Regulator ECL 110*

28. Føler

31. Ventilmotor

32. Ventil

*) Kan mod tillæg bestilles med Danfoss ECL 310 som erstatning for ECL 110.

Fjv. Retur

WG 28 LV

Bemærk: Det anbefales at montere trykdiﬀerensregulator foran brugsvandsunitten, hvis ernvarmediﬀerenstrykket er højere end 0,8 bar, for at undgå pendlinger.

Fjv. Frem

Fjv. Retur

Koldt vand

V.V Cirk.

Ladekreds Frem

Ladekreds Retur

2. Danfoss pladevarmeveksler rustfrit stål AISI 316

7. Kuglehane

9. Cirkulationspumpe

12. Sikkerhedsventil

13. Termometer

20. Strengreguleringsventil

25. Regulator ECL 310

28. Føler

31. Ventilmotor

32. Ventil

BRUGER- OG MONTAGEVEJLEDNING

AKVA THERM 22 / WL 28 / WG 28

Montagevejledning

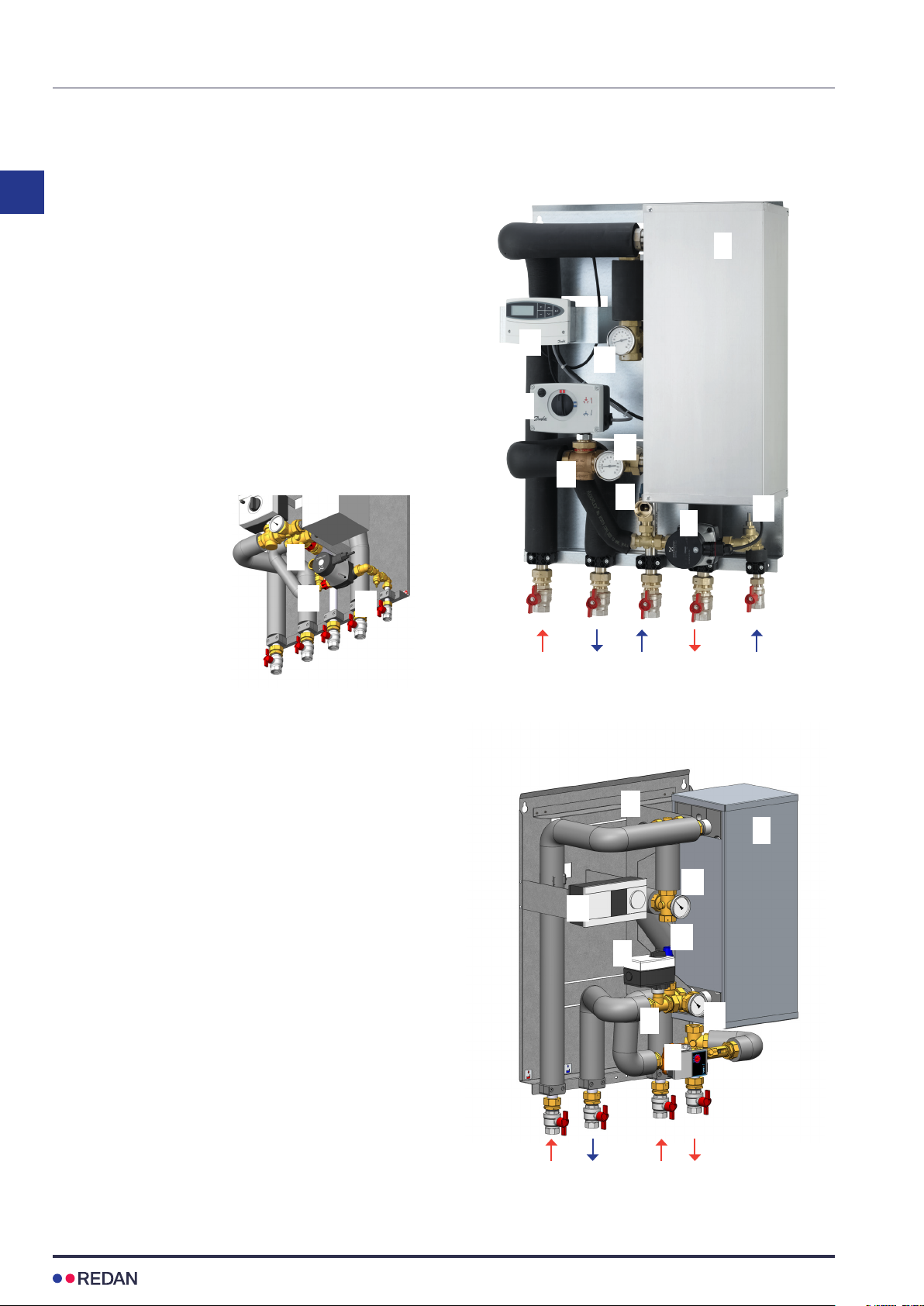

. HOVEDKOMPONENTER / TILSLUTNING  AKVA THERM 

Akva Therm 22 med automatisk (ECL 110) regulering af brugsvand

Pladeveksler, loddet, brugsvand

Kontraventil

6A.

Kontraventil

Cirkulationspumpe

12.

Sikkerhedsventil, brugsvand (se side 8)

13.

Termometer

20.

Strengreguleringsventil (se side 8)

25.

Regulator ECL 110

28.

Føler

31.

Ventilmotor

32.

Ventil

VVS installatør

Tilbehør, der kan tilkøbes som ekstradstyr (eftermontage)

Kappe hvid uden isolering H 675 x B 670 x D 380 mmm Kodenr. 145H38244

Kappe hvid med isolering H 675 x B 670 x D 380 mmm Kodenr. 145H3878

Danfoss ECL 310/A266 kan tilkøbes som erstatning for ECL 110.

Akva Therm 22 med selvvirkende, termostatisk regulering af brugsvand

Regulering vha brugsvandsregulator AVTB

Pladeveksler, loddet, brugsvand

2. Kontraventil

6. Kontraventil

6A.

Cirkulationspumpe

9. Sikkerhedsventil, brugsvand (se side 8)

12. Termometer

13. Strengreguleringsventil (se side 8)

20. Føler

28. Brugsvandsregulator Danfoss AVTB

32.

20 12

Varmt vand

Koldt vand

Fjv frem

Fjv retur

Cirkulation

Akva Therm 22 med selvvirkende regulering af brugsvand

Regulering vha brugsvandsregulator T°C 200 + AVTB:

Brugsvandsregulator Danfoss AVTB

32A.

Brugsvandsregulator T°C 200

32B.

Tilbehør, der kan tilkøbes som ekstradstyr (eftermontage)

Kappe hvid uden isolering H 675 x B 670 x D 380 mmm Kodenr. 145H38244

Kappe hvid med isolering H 675 x B 670 x D 380 mmm Kodenr. 145H3878

BRUGER- OG MONTAGEVEJLEDNING AKVA THERM 22 / WL 28 / WG 28

32B

32A

VVS installatør

Montagevejledning

. HOVEDKOMPONENTER / TILSLUTNING  AKVA THERM  LV

Akva Therm 22 LV med automatisk (ECL 210) regulering af ladekreds

Pladeveksler, loddet, brugsvand

Kontraventil

Cirkulationspumpe

12.

Sikkerhedsventil, brugsvand

13.

Termometer

20.

Strengreguleringsventil

25.

Regulator ECL 210

28.

Føler

31.

Ventilmotor

32.

Ventil

Tilbehør, der kan tilkøbes som ekstradstyr (eftermontage)

Kappe hvid uden isolering H 675 x B 670 x D 380 mmm Kodenr. 145H38244

Kappe hvid med isolering H 675 x B 670 x D 380 mmm Kodenr. 145H3878

20 12

Cirkulation

Varmt vand

Fjv frem

Fjv retur

Koldt vand

BRUGER- OG MONTAGEVEJLEDNING

AKVA THERM 22 / WL 28 / WG 28

Montagevejledning

. HOVEDKOMPONENTER / TILSLUTNING  WL 

WL 28 med automatisk (ECL 110) regulering af brugsvand

Pladeveksler, loddet, brugsvand

Kontraventil

6A.

Kontraventil

Kuglehane

Cirkulationspumpe

12.

Sikkerhedsventil, brugsvand

13.

Termometer

20.

Strengreguleringsventil

25.

Regulator ECL 110

28.

Føler

31.

Ventilmotor

32.

Ventil

Tilbehør, der kan tilkøbes som ekstradstyr (eftermontage)

Kappe hvid med isolering og låge H 850 x B 700 x D 400 mmm Kodenr. 145H4120

Danfoss ECL 310/A266 kan tilkøbes som erstatning for ECL 110

VVS installatør

WL 28 med selvvirkende regulering af brugsvand

Regulering vha brugsvandsregulator AVTB

Pladeveksler, loddet, brugsvand

2. Kontraventil

6. Kontraventil

6A.

Cirkulationspumpe

9. Sikkerhedsventil, brugsvand

12. Termometer

13. Strengreguleringsventil

20. Føler

Brugsvandsregulator Danfoss AVTB

32A

Brugsvandsregulator T°C 200

32B

6A 20

Fjv frem

Fjv retur

Koldt vand

Varmt vand

Cirkulation

32B

32A

Regulering vha brugsvandsregulator T°C 200 + Samson 43-1 Brugsvandsregulator Samson 43-1

32A.

Brugsvandsregulator T°C 200

32B.

Tilbehør, der kan tilkøbes som ekstradstyr (eftermontage)

Kappe hvid med isolering og låge H 850 x B 700 x D 400 mmm Kodenr. 145H4120

BRUGER- OG MONTAGEVEJLEDNING AKVA THERM 22 / WL 28 / WG 28

32B

32A

Montagevejledning

. HOVEDKOMPONENTER / TILSLUTNING  WG 

WG 28 med automatisk (ECL 110) regulering af brugsvand

Pladeveksler, loddet, brugsvand

Kontraventil

6A.

Kontraventil

Kuglehane

Cirkulationspumpe

12.

Sikkerhedsventil, brugsvand

13.

Termometer

20.

Strengreguleringsventil

25.

Regulator ECL 110

28.

Føler

31.

Ventilmotor

32.

Ventil

Tilbehør, der kan tilkøbes som ekstradstyr (eftermontage)

Kappe hvid med isolering og låge H 850 x B 700 x D 400 mmm Kodenr. 145H4120

Danfoss ECL 310/A266 kan tilkøbes som erstatning for ECL 110

WG 28 LV med automatisk (ECL 310) regulering af ladekreds

Pladeveksler, loddet, brugsvand

Kuglehane

Cirkulationspumpe

12.

Sikkerhedsventil, brugsvand

13.

Termometer

20.

Strengreguleringsventil

25.

Regulator ECL 110

28.

Føler

31.

Ventilmotor

32.

Ventil

Fjv frem

Fjv retur

Koldt vand

Varmt vand

Cirkulation

Tilbehør, der kan tilkøbes som ekstradstyr (eftermontage)

Kappe hvid med isolering og låge H 850 x B 700 x D 400 mmm Kodenr. 145H4120

Fjv frem

Fjv retur

Ladekreds frem

Ladekreds retur

BRUGER- OG MONTAGEVEJLEDNING

AKVA THERM 22 / WL 28 / WG 28

POS.

Qty.

PART NUMBER

Description

145H3807

Bagplade Akva Therm 22

145H3808

Bøjle Akva Therm 22 model 2015

145H3810

Beslag f. Akva Therm 22 model 2015

145H3854

Nippel/Muffe 1"

145H3855

Nippel/Muffe 1" m. 1/4" boring

65113206

Popnitte Ø4.8x10 Alu 71125123 81125136 91125203

10 1 125210

Tee DN25

11 1 125304 12 1 125311 13 4 125893 14 1 125965 15 1

133724_1

AVTB 25 20-60°

16 1

133724_2

AVTB føler

17 1 135100

Kontraventil 1" N/M

18 1 135120 19 1 136058

Sikkerhedsventil 10 bar 3/4" x 1"

20 7 145056

Pakning 3/4" m EPDM 282

21 20 145057

Pakning 1" 30x21,5x3

22 4 145057

Pakning 1" 30x21,5x3

23 4 145061

Pakning 1¼" 39x28x3 EPDM 292

24 2 163062

Termometer Ø63 120°

25 1 323100

Begrænser Redan DN20

26 2 326088

Gevindring 5/4"x1"

27 2 326211

Termometerlomme 1/4"

28 1

329098p 29 1 329104 30 1 329155

Brystnippel 3/4" x 42 31 4 329165 32 1 830011

Rør Ø22 33 4 830061

Rør Ø22 34 1 935158

Isol. Alu 35 1 1411291 36 1 8300611 37 1 8300614

Rør Ø22 38 1 8300616

Rør Ø22 39 1 8300617

Rør Ø22 40 1 8300626 41 1 8300627 42 1 8300628

Rør Ø18 43 1

E120004321

XB37M-1 40pl.

POS.

M. isol.13/QTY.

PART NUMBER

Description

004B1699 XB37M-1 70pl.

004B6098

Kugleventil DN20 N/M

004U8616

Kontraventil indb. m. krave DN20

065B2028 VM2 kvs=8.0

082G3011

AMV30

087B1182

ESMU 100 RF

087B1662

ECL 110

144B2282

Tee DN20 Oml. x 1/2"M x N

144B2327

Tee DN20 Oml. x Oml. x 3/4"

144B2464

Vinkel 3/4" x 1" Oml.

144B2476

Vinkel DN20 3/4" x Oml.

144B2518

Sikkerhedsventil 10 bar 3/4" x 1"

145H3094

Kugleventil DN20 N/M

145H3120

Pakning 3/4" m EPDM 282

145H3121

Pakning 1" 30x21,5x3

145H3121

Pakning 1" 30x21,5x3

145H3167

Isol. Alu

145H3304

Muffe 1¼" x 1/2"

145H3337

Pumpe Alpha2 15-40 Cil 230V

145H3349

Pakning 1¼" 39x28x3 EPDM 292

145H3371

Termometer Ø63 120°

145H3408

Spidsmuffe 3/4" x 1"

145H3413

Gevindring 5/4"x1"

145H3722

Spidsmuffe 5/4"x3/4"

145H3809

Bøjle Aut. Akva Therm 22

145H4087

Bagplade WL 2016

145H4113

Rørbære Ø18

145H4117

Rørbære Ø28

145H4120

Kappe WL/WG 28

113206

Popnitte Ø4.8x10 Alu

125450

Tee DN32 3x N

125453

Tee DN32 Oml. x N x Oml.

125454

Tee DN32

135104

Kontraventil DN32 M/N

163009

Termometerlomme

163044

Termometer Ø63 120°

37 1 303524

Blændskive Ø38.5x2

323100

Begrænser Redan DN20

326211

Termometerlomme 1/4"

371120

Tape Fjv. frem

371121

Tape V.V.

371128

Tape K.V.

POS.

M. isol-19/QTY.

PART NUMBER

Description

004B6098

Kugleventil DN20 N/M

004H7089

XGM032M-1-40

004U8616

Kontraventil indb. m. krave DN20

065B2017

VM2 DN25 kvs=6.3

082G3011

AMV30

087B1182

ESMU 100 RF

087B1662

ECL 110

144B2282

Tee DN20 Oml. x 1/2"M x N

144B2327

Tee DN20 Oml. x Oml. x 3/4"

144B2464

Vinkel 3/4" x 1" Oml.

144B2476

Vinkel DN20 3/4" x Oml.

144B2518

Sikkerhedsventil 10 bar 3/4" x 1"

145H3094

Kugleventil DN20 N/M

145H3120

Pakning 3/4" m EPDM 282

145H3121

Pakning 1" 30x21,5x3

145H3304

Muffe 1¼" x 1/2"

145H3337

Pumpe Alpha2 15-40 Cil 230V

145H3349

Pakning 1¼" 39x28x3 EPDM 292

145H3371

Termometer Ø63 120°

145H3408

Spidsmuffe 3/4" x 1"

145H3413

Gevindring 5/4"x1"

145H3722

Spidsmuffe 5/4"x3/4"

145H3809

Bøjle Aut. Akva Therm 22

145H4087

Bagplade WL 2016

145H4088

Beslag f. VG28 boltet

145H4089

Beslag f. WL 2016

145H4090

Isol. Alu-kappe XG 032

145H4113

Rørbære Ø18

145H4117

Rørbære Ø28

145H4120

Kappe

113201

Popnitte Ø4.8x10 stål

113206

Popnitte Ø4.8x10 Alu

125450

Tee DN32 3x N

125453

Tee DN32 Oml. x N x Oml.

125454

Tee DN32

135104

Kontraventil DN32 M/N

163009

Termometerlomme

163044

Termometer Ø63 120°

303524

Blændskive Ø38.5x2

323100

Begrænser Redan DN20

Montagevejledning

. STANDARD MÅLSKITSER, EKSEMPLER

VVS installatør

Akva Therm 22

WL 28

675 kappe

341

670 kappe

123 45

Set fra oven

700

560

380 kappe

40 480

16 kappe

341

575

57,5 120 120 120 110

Væg

380 Kappe

440

850

76,6

140 120 120 120

71,5 128,5 75

1 2 3 4 5

Væg

Set fra oven

393

Væg

440

700

WG 28

77 850

140 120 120 120

1 23

600

128,5

654

Set fra oven

BRUGER- OG MONTAGEVEJLEDNING AKVA THERM 22 / WL 28 / WG 28

VVS installatør

Montagevejledning

. GENERELT, MÅLERMONTAGE OG SIKKERHEDSVENTILER

Generelt

Montage, tilslutning og vedligeholdelse af unitten skal udføres af

kvaliﬁceret og autoriseret personel. Installering skal altid udføres i henhold til gældende lovgivning og jf. denne instruktion. Unitten skal monteres, så den er frit tilgængelig og kan vedligeholdes uden unødig gene. Den skal løftes i bagpladen/bagstykket og fastgøres på solid væg med 4 kraftige bolte, skruer eller ekspansionsbolte i de to nøglehuller i unittens bagplade. Det anbefales, at der er mindst to personer involveret i montagen.

Det anbefales at sætte gummiskiver mellem væg og unit, for at undgå, at resonanslyde fra pumpen forplanter sig til væggen.

Inden idriftssættelsen skal alle rør i husinstallationen gennemskylles grundigt for urenheder, og snavssamlerne i unitten skal efterses og renses.

Test og tilslutninger

Inden der fyldes vand på anlægget skal alle omløbere efterspændes, idet vibrationer og stød under transport og håndtering kan være årsag til utætheder. Når der er fyldt vand på anlægget, efterspændes alle omløbere inden der foretages trykprøvning. Efter opvarmning af systemet kontrolleres tilslutningerne og efterspændes om nødvendigt.

Vær opmærksom på, at samlinger kan være udført med EPDM pakninger! Derfor er det vigtigt ikke at OVERSPÆNDE omløberne. Overspænding kan resultere i utætheder. Utætheder som følge af overspænding eller manglende efterspænding er ikke dækket af garantien.

Anlæg med brugsvandscirkulation

. RØR OP/NED, AKVA THERM 

Rør op/ned på Akva Therm 22

Unitten leveres som standard med tilslutningerne nedad. Vandvarmeren er udført, så det ved en simpel konstruktionsændring er muligt at etablere rørtilslutning opad, blot ved at vende tilslutningsrørene i unitten. Ændring af rørføring kan uden videre foretages på installationsstedet. tilslutning nedad og brugsvandssiden tilsluttet oppefra.

Trykdiﬀerensregulator (ikke indbygget i unitten) Det anbefales at montere trykdiﬀerensregulator foran brugsvandsunitten, hvis ernvarmediﬀerenstrykket er højere end 0,8 bar, for at undgå pendlinger.

Sikkerhedsventil(er)

Afblæsningsrøret fra sikkerhedsventilerne føres altid til aﬂøb i henhold til gældende lovgivning.

Tegning til højre viser et eksempel med ernvarme-

Varmt

vand

Koldt vand Cirk.

frem retur

Fjernvarme

Varmt

vand

Koldt vand Cirk.

frem retur

Fjernvarme

BRUGER- OG MONTAGEVEJLEDNING

AKVA THERM 22 / WL 28 / WG 28

Montagevejledning

. ELMONTAGE

VVS installatør

El-tilslutning

Elektrisk tilslutning af unitten skal udføres af autoriseret personel. Unitten tilsluttes et netværk med 230 V AC. Strømforsyning/tilslutning skal ske i henhold til gældende bestemmelser og foreskrifter. Unitten skal forbindes til en ekstern afbryder, så den kan afbrydes i forbindelse med vedligeholdelse, rengøring, reparation eller i en nødsituation. HUSK, at der skal etableres potentialeudligning iht. gældende lovgivning - jf. afsnit herom på side 3. Akva Therm 22, WL og WG units kan fra fabrikken være leveret med Danfoss ECL Comfort 110 eller ECL Comfort 310, Applikation A217. Ladevekslerløsningerne leveres med ECL Comfort 310, Applikation

217. Automatikken leveres med ventilmotor samt følere monteret i unitten og regulatoren placeret/monteret på konsol i unitten. Regulatoren er elektrisk forbundet til følere, pumpe og motorventil.

Adgang til ECL Comfort 210 / 310 bundpart

Adgang til bundpart fås ved at trække pallås (tap) nedad med en skruetrækker til gul streg er synlig på låsen. Herefter kan frontstykket frit vippes af. Låsning sker ved at trykke låsen opad.

Regulator ECL Comfort 110 /210/ 310

Forsyningsspænding: 230 V vekselstrøm - 50 Hz Strømforbrug: 5 VA

Motor AMV 10 / AMV 30

Forsyningsspænding: 230 V vekselstrøm - 50 Hz Strømforbrug: 2 VA / 7 VA

Pumpe ALPHA 2 L / Wilo Yonos Para

Forsyningsspænding: 230 V vekselstrøm - 50-60 Hz Strømforbrug: Yonos Para: Max 45 Watt Alpha 2 L: Max 25 Watt

For yderligere information henvises til vedlagte pumpemanual.

ECL Comfort 210 bundpart

Pallås/tap

Fælles

klemme

BRUGER- OG MONTAGEVEJLEDNING AKVA THERM 22 / WL 28 / WG 28

VVS installatør

Indregulering og idrisættelse

. TERMOSTATSTYREDE UNITS

Generelt

BEMÆRK, varianter med lidt anderledes udseende kan forekomme, men

reguleringen er principielt som anført herunder.

Varmtvandsregulering

Temperaturen på det varme vand kan være reguleret på tre forskellige måder (tre principper):

Princip 1: af en selvvirkende termostat Princip 2: af to selvvirkende termostater Princip 3: af en elektronisk regulator (se side 15)

Indregulering af varmtvandstemperaturen (selvvirkende).

Nedenfor ﬁndes vejledende indstillingsværdier for de tre termostattyper, som kan være anvendt i Akva Therm 22 og WL 28/ WG 28.

Termostat AVTB

Varmtvandstemperaturen indstilles på termostaten ved at dreje henholdsvis med uret (koldere), eller mod uret (varmere). Skalaindstilling: (vejledende) Pos. 1,0 = 20°C 2,0 = 35°C 3,0 = 50°C 3,5 = 55°C

Termostat Samson 43-1

Varmtvandstemperaturen indstilles på termostaten ved at dreje henholdsvis med uret (koldere), eller mod uret (varmere). Skalaindstilling: (vejledende) Pos. 0,5 = 30°C 1,0 = 38°C 2,0 = 55°C

Termostat TC200 (til cirkulation på unit med to termostater).

Fungerer som regulator for cirkulationsvandstemperaturen. Cirkulationsvandtemperaturen indstilles ved at dreje henholdsvis mod uret (varmere), eller med uret (koldere).

Skalaindstilling: (vejledende) Pos. 3,0 = 40°C 4,0 = 50°C

5.0 = 60°C

Princip 1: en selvvirkende termostat

Termostaten indstilles under aftapning fra ét tapsted til 53°C. Temperaturen kan aﬂæses på varmtvandstermometer (13).

Princip 2: to selvvirkende termostater

Varmtvandstemperaturen indreguleres efter følgende metode:

1. Termostat 32A (“stor” termostat) lukkes helt

Princip 1

Princip 2

2. Termostat 32B indstilles til 53°C i tomgang – temperaturen aﬂæses på termometer (13) = cirkulationsvandstemperaturen

3. Den indstillede værdi registreres, og termostaten (32B) lukkes

4. Termostaten (32A) indstilles under aftapning fra ét tapsted til 50°C

5. Termostat (32B) indstilles til den registrerede værdi (jf. pkt. 3)

6. Hvis tomgangstemperaturen herefter er mere end 55°C skal termostaten (32A) indstilles ca. 1-3°C lavere end 50°C - under aftapning fra ét tapsted.

32B

32A

eller+ +

32B

BRUGER- OG MONTAGEVEJLEDNING

AKVA THERM 22 / WL 28 / WG 28

32A

Instructions

082R9092

7369053-0SIBC VI.HB.C1.00 © Danfoss 5/02 1

Instructions

065R9074

DH-SMT/DK VI.KT.G3.01 © Danfoss 06/2008

$2!&4

Indregulering og idrisættelse

7369215-6 EI.96.E2.00 © Danfoss 02/02 1

Instructions

082R9086

7369267-9 SIBC R&D EI.97.Q2.00 © Danfoss 12/01 1

INSTRUCTIONS

065R9075

. ELEKTRONISK STYRING AF BRUGSVANDSKREDS, ECL 

Konstant temperaturstyring af varmtvandskreds med Danfoss ECL 110 regulator

Regulatoren er fra fabrik (normalt) forudindstillet til: Sprog = Dansk Applikation =116 Regulatorfunktion/Mode = Komfort

Opstart af ECL 110 (kom godt i gang)

1. Tilslut regulatoren og tænd for strømmen

2. Displayet viser “Temp 20 / Mode Komfort”

3. Tryk pil ned i ca. 5 sek. for at komme ind i opsætnings/vedlige holdelsesmenuen ”1000” og tryk ”Enter” for at bekræfte.

4. Indstil dag, måned, år, time, min. ved at trykke på pil ned og +/ – og tryk enter, når dato og tid er korrekte

Varmtvandstemperaturen skal nu indstilles til den ønskede temperatur:

5. Hold pil ned knappen nede i ca. 5 sek. og gå derefter med pil ned knappen til opsætnings menu ”2000” og tryk ”Enter” for at bekræfte.

5. Der står nu 2177 i øverste, venstre hjørne af displayet. Gå med pil ned knappen indtil der vises 2178 i øverste, venstre hjørne af displayet .

6. Her ændres maks. fremløbstemperatur ved at trykke på +/– til den ønskede temperatur (50°C) vises i displayet.

7. Afslut med ”Enter”

Vejledning

ECL Comfort 110

Application 130

Vejrkompenseret regulering af

fremløbstemperaturen i

ernvarme- og kedelanlæg

Brugervejledning,

Installation og vedligeholdelse

VVS installatør

= “Enter”

Hvis der opstår ændrede behov, kan regulatorens indstilling ændres iht. bilag:

ECL Comfort 110.

Særlige funktioner for ECL 110, App. 116. Regulatoren kan indstilles til natsænkning eller Legionella-bekæmpelse. Vi anbefaler, at man bestiller indregulering af brugsvandsregulatoren hos Danfoss A/S, Salg Danmark på tlf. 89489159.

Motor + ventil

Unit udstyret med Danfoss ECL 110 er monteres med Danfoss AMV motor og VM2 eller VS2 ventil på ernvarme returledningen. Motoren er forindstillet fra fabrik. Hvis der opstår driftsproblemer kan motoren tvangslukkes manuelt, jf. bilag:

AMV 10 / AMV 30, VM2 / VS2

AMV 20, AMV 30

082R9092

AMV 20, AMV 30 + VM2, VS2 AMV 20, AMV 30 + AVQM AMV 20, AMV 30 + VB2

7369220-2 EI.96.A1.00 © Danfoss 02/02 1

N - 1

N - 3

AMV 10

065R9074

VM2 VB2

VM2, VB2 2-way

DN L (mm)

15 65

20 70

25 75

32 100

40 110

50 130

DN L1(mm)

15 131

20 142

25 159

32 196

40 196

50 228

DN L2(mm)

15 139

20 154

25 159

32 184

40 294

50 330

VS2 2-way

AMV 10 og VS2AMV 30 og VM2 AMV 10 og VM2

DN L3(mm)

15 69

20 74

25 79

32 104

40 114

50 134

BRUGER- OG MONTAGEVEJLEDNING AKVA THERM 22 / WL 28 / WG 28

AMV 10 + VM2, VS2 AMV 10 + VB2 AMV 10 + VMV AMV 10 + AVQM

DN L (mm)

15 65

20 70

25 75

DN L1(mm)

15 131

20 142

N - 1

N - 3

25 159

DN L2(mm)

15 139

20 154

25 159

DN L3(mm)

15 69

20 74

25 79

VVS installatør

7369220-2 EI.96.A1.00 © Danfoss 02/02 1

Instructions

082R9092

7369053-0SIBC VI.HB.C1.00 © Danfoss 5/02 1

065R9074

7369215-6 EI.96.E2.00 © Danfoss 02/02 1

Instructions

082R9086

7369267-9 SIBC R&D EI.97.Q2.00 © Danfoss 12/01 1

INSTRUCTIONS

065R9075

Indregulering og idrisættelse

. ELEKTRONISK STYRING AF VARMTVANDSKREDS, ECL 

Alternativ regulator, Danfoss ECL 310

Som alternativ til ECL 110 kan unitten være udstyret med en ECL

310 regulator. Regulatoren leveres med en applikationsnøgle A217, tilpasset netop denne anlægstype.

Følgende forindstillinger er (normalt) udført fra fabrik:

• Sprog = Dansk

• Regulatorfunktion/Mode = Komfort (“sol” symbol)

• Applikation = A217.3

• Motorhastighed og motorbeskyttelse er indstillet og regulatoren er funktionstestet, så den er klar til brug.

Opstart af ECL 210 / 310 (kom godt i gang)

Når føleren er korrekt monteret og elektrisk tilsluttet regulatoren jf. anvisning side 12 gøres følgende:

1. Tilslut regulatoren og tænd for strømmen

2. Vælg MENU - bekræft og drej og vælg symbol for generelle regulatorindstillinger, der vises i øverste højre hjørne i displayet

2. Drej på navigeringsknappen, vælg “Tid & Dato” og tryk på navigeringsknappen for at bekræfte

3. Indstil tid og dato

4. Regulatoren er nu klar til brug. Den ønskede brugsvandstempe eratur kan nemt indstilles i oversigtsdisplayet for brugsvands kredsen på følgende måde.

Navigeringsknap Drej for at vælge menupunkt Tryk for at bekræfte

Kredsindikator

Det viste symbol vælges når generelle settings/regulatorindstillinger - som tid og dato - indstilles

Kredsindikator

Brugsvandskreds

Indstilling af brugsvandstemperatur:

5. For at indstille brugsvandstemperaturen skal kredsindikatoren vise et vandhanesymbol i øverste højre hjørne af displayet , som vist på foto til højre. (Hvis der vises et andet symbol vælges ”MENU” for at skifte kreds. Drej knappen til højre til pilen er ud for symbolet og tryk på knap pen for at bekræfte. Der kommer en ﬁrkant omkring symbolet og ved at dreje knappen til højre eller venstre kan man vælge vandhanesymbolet. - Tryk på knappen for at bekræfte og der fremkommer en pil ud for vandhanesymbolet.

6. Drej knappen et step til højre for at komme til ”Hjem”, tryk på knappen for bekræfte og man er så i displayvisninger.

7. For at ændre brugsvandstemperatur drejes knappen mod uret til aktuel temperatur. Tryk på knappen for at bekræfte, der frem kommer en ﬁrkant omkring temperatur. Drej på knappen til den ønskede temperatur, Tryk på knappen for at bekræfte.

Vi anbefaler, at man for optimal og eﬀektiv udnyttelse af ECL regulatoren bestiller indregulering af regulatoren hos Danfoss A/S, Salg Danmark på tlf. 8948 9159.

Se “ECL Application Key Box” med ECL Comfort 210/310 bruger- og monteringsvejledning, for yderligere information.

Motor + ventil

AMV 10 / AMV 30, VM2 / VS2

AMV 20, AMV 30

AMV 20, AMV 30 + VM2, VS2 AMV 20, AMV 30 + AVQM AMV 20, AMV 30 + VB2

N - 1

N - 3

Aktuel temperatur

Instructions

VM2, VB2 2-way

VM2 VB2

DN L (mm)

15 65

20 70

25 75

32 100

40 110

DN L3(mm)

50 130

15 69

20 74

DN L1(mm)

25 79

15 131

32 104

20 142

40 114

25 159

50 134 32 196

40 196

50 228

DN L2(mm)

15 139

20 154

25 159

32 184

40 294

50 330

AMV 10 og VS2AMV 30 og VM2 AMV 10 og VM2

AMV 10

AMV 10 + VM2, VS2 AMV 10 + VB2 AMV 10 + VMV AMV 10 + AVQM

N - 1

N - 3

065R9075

VS2 2-way

DN L (mm)

15 65

20 70

25 75

DN L1(mm)

15 131

20 142

25 159

DN L2(mm)

15 139

20 154

25 159

DN L3(mm)

15 69

20 74

25 79

BRUGER- OG MONTAGEVEJLEDNING

AKVA THERM 22 / WL 28 / WG 28

Indregulering og idrisættelse

Instructions

082R9092

065R9074

Instructions

082R9086

INSTRUCTIONS

065R9075

. ELEKTRONISK STYRING AF LADEKREDS, ECL / APPLIKATION

Automatisk styring af ladekreds, Danfoss ECL 210 / ECL 310

Regulatoren leveres med en applikationsnøgle A217, tilpasset netop denne anlægstype.

Følgende forindstillinger er (normalt) udført fra fabrik:

• Sprog = Dansk

• Regulatorfunktion/Mode = Komfort (“sol” symbol)

• Applikation = A217.1

• Motorhastighed og motorbeskyttelse er indstillet og regulatoren er funktionstestet, så den er klar til brug.

Opstart af ECL 210 / 310 (kom godt i gang)

Når føleren er korrekt monteret og elektrisk tilsluttet regulatoren jf. anvisning side 12 gøres følgende:

1. Tilslut regulatoren og tænd for strømmen

2. Vælg MENU - bekræft og drej og vælg symbol for generelle regulatorindstillinger, der vises i øverste højre hjørne i displayet

2. Drej på navigeringsknappen, vælg “Tid & Dato” og tryk på navigeringsknappen for at bekræfte

3. Indstil tid og dato

4. Regulatoren er nu klar til brug. Den ønskede ladekredstempe eratur kan nemt indstilles i oversigtsdisplayet for brugsvands kredsen på følgende måde.

Navigeringsknap Drej for at vælge menupunkt Tryk for at bekræfte

Kredsindikator

Det viste symbol vælges når generelle settings - som tid og dato udføres

Kredsindikator

Brugsvandskreds

VVS installatør

Indstilling af ladekredstemperatur:

5. For at indstille ladkredstemperaturen skal kredsindikatoren vise et vandhanesymbol i øverste højre hjørne af displayet , som vist på foto til højre. (Hvis der vises et andet symbol vælges ”MENU” for at skifte kreds. Drej knappen til højre til pilen er ud for symbolet og tryk på knap pen for at bekræfte. Der kommer en ﬁrkant omkring symbolet og ved at dreje knappen til højre eller venstre kan man vælge vandhanesymbolet. - Tryk på knappen for at bekræfte og der fremkommer en pil ud for vandhanesymbolet.

6. Drej knappen et step til højre for at komme til ”Hjem”, tryk på knappen for bekræfte og man er så i displayvisninger.

7. For at ændre ladekredstemperatur drejes knappen mod uret til aktuel temperatur. Tryk på knappen for at bekræfte, der frem kommer en ﬁrkant omkring temperatur. Drej på knappen til den ønskede temperatur, Tryk på knappen for at bekræfte.

Vi anbefaler, at man for optimal og eﬀektiv udnyttelse af ECL regulatoren bestiller indregulering af regulatoren hos Danfoss A/S, Salg Danmark på tlf. 8948 9159.

Se “ECL Application Key Box” med ECL Comfort 210/310 bruger- og monteringsvejledning, for yderligere information.

Motor + ventil

AMV 10 / AMV 30, VM2 / VS2

AMV 20, AMV 30

AMV 20, AMV 30 + VM2, VS2 AMV 20, AMV 30 + AVQM AMV 20, AMV 30 + VB2

N - 1

N - 3

Aktuel temperatur

Instructions

VM2, VB2 2-way

VM2 VB2

DN L (mm)

15 65

20 70

25 75

32 100

40 110

DN L3(mm)

50 130

15 69

20 74

DN L1(mm)

25 79

15 131

32 104

20 142

40 114

25 159

50 134 32 196

40 196

50 228

DN L2(mm)

15 139

20 154

25 159

32 184

40 294

50 330

AMV 10 og VS2AMV 30 og VM2 AMV 10 og VM2

BRUGER- OG MONTAGEVEJLEDNING AKVA THERM 22 / WL 28 / WG 28

AMV 10

AMV 10 + VM2, VS2 AMV 10 + VB2 AMV 10 + VMV AMV 10 + AVQM

N - 1

N - 3

VS2 2-way

DN L (mm)

15 65

20 70

25 75

DN L1(mm)

15 131

20 142

25 159

DN L2(mm)

15 139

20 154

25 159

DN L3(mm)

15 69

20 74

25 79

VVS installatør

Betjeningsp

3Knap til indstilling af pumpen

Indregulering og idrisættelse

. CIRKULATIONSPUMPE OG STRENGREGULERING

Cirkulationspumpe Grundfos Alpha2 L

Bemærk! Start ikke pumpen før der er vand på anlægget og anlægget er udluftet. Pumpen er selvudluftende. Pumpen er fra fabrikken indstillet på “Højeste proportionaltrykskurve, PP2”. Pumpen indstilles til konstantkurve - hastighed / “lysfelt” I, II eller III afhængigt af det enkelte anlæg. Indstilling foretages ved at trykke på “pilknappen” - 3, 4 eller 5 gange jf. indstillingsskema til højre.

Se iøvrigt manual: ALPHA2 L, GRUNDFOS INSTRUCTIONS

ALPHA2 L 25-40 180

POWER

GRUNDFOS ALPHA2 L betjeningspanel

anelet på GRUNDFOS ALPHA2 L består af:

Pos. Beskrivelse

1"POWER ON"-lysfelt 2Syv lysfelter der viser pumpeindstillingen

Bemærk!

Cirkulationspumpen må ikke standses, idet risikoen for overophedning og dermed kalkudfældning i veksleren herved øges markant. Stoppes pumpen alligevel - er det vigtigt - at der samtidigt spærres af på ernvarmesiden til unitten.

Pumpe - Wilo Yonos PARA (anlæg med ECL)

Pumpen er fra fabrikken tilsluttet ECL regulatoren. På anlæg med ECL vælges pumpens konstant-kurve, og stilles som udgangspunkt på “Max. pos”. Herefter indstilles pumpen til lavest mulige position afhængigt af varmebehovet for bygningen og af hensyn til afkøling og strømforbrug.

Udluftning: Pumpen har en indbygget udluftningsfunktion, som kan tages i anvendelse, når anlægget skal udluftes. Den røde omskifter stilles i lodret position, hvorefter pumpen kører en udluftningsrutine af 10 minutters varighed. Der kan forekomme støj i denne fase. Når de 10 min. er gået, indstilles pumpen iht. ovenstående. Se iøvrigt manual: Wilo Yonos PARA.

Sommerdrift (uanset pumpefabrikat)

Uden for opvarmningsperioden sker der en automatisk udkobling af pumpen til varmeanlægget. Regulatoren vil i løbet af sommerperioden starte pumpen i et minut hver tredje dag, således at man undgår blokering af pumpen.

Konstant tryk

Max. pos.

POWER

CP1

Syv lysfelter

Antal tryk LysfeltBeskrivelse

III II I PP1

PP2

(fabriksindstilling) 1 CP1 Laveste konstanttrykkurve 2 CP2 Højeste konstanttrykkurve 3III Konstantkurve, hastighed III 4IIKonstantkurve, hastighed II 5I Konstantkurve, hastighed I 6 PP1 Laveste proportionaltrykkurve 7 PP2 Højeste proportionaltrykkurve

Udluftning

PP2 CP2

Højeste proportionaltrykkurve

Variabelt tryk

Lodret pos.

Max. pos.

Opstart efter sommerdrift, udluftning Bemærk, at der kan være behov for at udlufte anlægget påny. Anlægget udluftes via udluftningsskrue i unitten, på radiatorerne og på evt. luftskrue/luftudlader på anlæggets højeste punkt.

Mængdebegrænser / Strengreguleringsventil

Mængdebegrænseren leveres fra fabrik i fuldt åben stilling. Hvis returtemperaturen på termometer, ernvarme retur (6) er højere end 45°C skrues gevindrøret på mængdebegrænseren højre om, (med 4 mm unbraco nøgle) indtil man opnår en lavere returtemperatur (indstilles under tomgang, når der IKKE tappes). Hvis der i tomgangsperioden - når der ikke tappes varmt vand opstår

BRUGER- OG MONTAGEVEJLEDNING

AKVA THERM 22 / WL 28 / WG 28

Brugervejledning til slutbrugeren

. Beskrivelse og indregulering

Instruktion

Læs instruktionen omhyggeligt. For tab og skader som følge af tilsidesættelse af brugsanvisningen, påtager fabrikanten sig ikke noget ansvar. Læs og følg disse instruktioner nøje, for at undgå fare og skader på personer og ejendom. Overskrides de anbefalede driftsparametre, øges risikoen for tingskade og personskade betydeligt.

Installation, idriftsættelse og vedligeholdelse skal udføres af kvaliﬁceret og autoriseret personale (både VVS og EL). Når stationen er installeret og kører er der normalt ingen grund til at ændre indstillinger eller andre funktioner. Fjernvarmeunitten er meget pålidelig og kræver umiddelbart ingen betjening.

Beskrivelse

Vejledningen omfatter tre unittyper, - Akva Therm 22, WL 28 og WG 28, som begge er udstyret med pladevarmeveksler til produktion af varmt vand. - Akva Therm 22 og WL 28 med loddet pladevarmeveksler og WG 28 med boltet varmeveksler. Varmtvandstemperaturen reguleres enten af selvvirkende termostater (manuel regulering) eller elektronisk (automatisk regulering i henhold til udetemperaturen).

Begge unittyper er udstyret med cirkulationspumpe og skal således altid tilsluttes anlæg med brugsvandscirkulation. Er der ikke brugsvandscirkulation i (hus)installationen, skal der etabelres intern cirkulation i teknikrummet, således at der altid er ﬂow på vandvarmerens sekundærside. Varmtvandsinstallationer med brugsvandscirkulation sikrer varmt vand ved tapstedet uden ventetid og uden vandspild. Derved sikres bedst mulig komfort og god ernvameøkonomi.

Slutbruger

Pas på - varme overﬂader

Dele af unitten kan være meget varm og kan forårsage forbrændinger. Vær meget påpasselig i umiddelbar nærhed af unitten.

Advarsel om højt tryk og høj temperatur

Den maksimale fremløbstemperatur i ernvarmenettet kan være op til 120°C og driftstrykket op til 16 bar, hvilket kan medføre skoldningsrisiko både ved berøring og ved udstrømning af mediet. Ved overskridelse af unittens konstruktionsdata og driftsparametre for tryk og temperatur, er der betydelig risiko for tingskade og personskade.

Nødsituation

I tilfælde af brand, lækage eller anden fare, lukkes omgående for alle energikilder til unitten, hvis det er muligt, og relevant hjælp tilkaldes. Hvis brugsvandet er misfarvet eller lugter, lukkes alle kuglehaner på unitten, brugerne adviceres og fagmand tilkaldes omgående.

Det anbefales, at man regelmæssigt tilser unitten - typisk i forbindelse med aﬂæsning af ernvarmemåleren. Vær særligt opmærksom på utætheder og for høj returtemperatur til ernvarmen (dårlig afkøling af ernvarmevandet). Afkølingen, dvs. forskellen imellem ernvarme fremløbs- og returtemperaturen har stor betydning for den samlede energiøkonomi. Returtemperaturen til ernvarmen afhænger af den returtemperatur, der kommer fra varmeanlægget (og returtemperaturen fra brugsvandsveksleren). Derfor er det vigtigt at fokusere på frem- og returtemperaturen på varmeanlægget.

Hvis returtemperaturen over en længere periode er for høj, anbefales det, at du kontakter din VVS-installatør. Forskellen mellem fremløbs-og returtemperaturen bør gennemsnitlig være mindst 30°C (vejledende værdi for et almindeligt velfungerende vand- og varmesystem tilsluttet ernvarme).

Indregulering

På de anlæg, der er udstyret med elektronisk (fuldautomatisk) regulator Danfoss ECL, skal der som udgangspunkt ikke foretages løbende indregulering af anlægget. Temperaturer på varmesiden fastsættes, når unitten installeres og idriftsættes. Det tilrådes slutbruger at kontakte fagfolk, hvis der er brug for at ændre på parametrene (temperaturer, natsænkning etc.) i regulatoren. Varmtvandstemperaturen indstilles jf. anvisningen på side 13 & 14.

Uregelmæssigheder

Når måleren aﬂæses, kontrolleres alle samlinger for eventuelle utætheder. Ved uregelmæssigheder/utætheder kontaktes fagmand for afhjælpning.

BRUGER- OG MONTAGEVEJLEDNING AKVA THERM 22 / WL 28 / WG 28

Slutbruger

Brugervejledning til slutbrugeren

. Indregulering

Varmtvandsregulering

Temperaturen på det varme vand kan være reguleret på tre forskel-

lige måder (tre principper):

1. af en selvvirkende termostat

2. af to selvvirkende termostater

3. af en elektronisk regulator

Unitten er som udgangspunkt indstillet i forbindelse med idriftssættelsen. Denne indstilling skal ikke umiddelbart ændres. Opstår der alligevel behov for at ændre varmtvandstemperaturen, kan dette foretages ved at dreje termostaterne iht. de vejledende værdier for de enkelte termostater (eller ved at ændre indstilling i brugsvandsregulatoren, hvis unitten er med elektronisk regulator). Indstillingsværdierne på termostaterne kan variere afhængigt af driftsforholdene. Husk, at det er vigtigt, at varmtvandstemperaturen er lavest mulig af hensyn til driftsøkonomien og at varmtvandstemperaturen aldrig bør overstige 55°C, for at undgå kalkudfældning i unitten. Iøvrigt henvises til afsnit om temperaturindstilling i montage- og idriftssættelse afsnittet.

Ad. 1

Ad. 2

Ad. 3

+ +

eller

eller eller

Termostat AVTB (Fig. 1)

Termostat Samson 43-1 (Fig. 2)

Varmtvandstemperaturen indstilles på termostaten ved at dreje henholdsvis med uret (koldere), eller mod uret (varmere). Skalaindstilling: (vejledende) Pos. 0,5 = 30°C 1,0 = 38°C 2,0 = 55°C

Termostat TC200 (Fig. 3)

Fungerer som regulator for cirkulationsvandstemperaturen på units med to termostater. Cirkulationsvandstemperaturen indstilles ved at dreje henholdsvis mod uret (varmere), eller med uret (koldere).

Varmtvandstermometer (Fig. 4)

Temperaturen på det varme vand kan aﬂæses på termometer (5) nederst i unitten.

Cirkulationspumpe (Fig. 5)

Begge unittyper er udstyret med pumpe fra fabrik. Pumpen er indstillet i forbindelse med idriftssættelsen. Denne indstilling skal som udgangspunkt ikke ændres. Opstår der alligevel behov for at ændre pumpeindstilling, henvises til afsnit om pumpe i montage- og idriftssættelse afsnittet. Cirkulationsledningen må ikke afproppes og pumpen skal køre, ellers kalker veksleren til. Stoppes pumpen alligevel - er det vigtigt - at der spærres af på ernvarmesiden til unitten.

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

BRUGER- OG MONTAGEVEJLEDNING

AKVA THERM 22 / WL 28 / WG 28

Dri og vedligeholdelse

. Dri og vedligeholdelse

Drift og vedligeholdelse

Visuel kontrol og aﬂæsning af ernvarmemåler varetages af tilsynsførende/ejeren med korte intervaller. (Måleren er ikke en del af Redan leverancen). Servicering foretages alene af uddannet, autoriseret personel. Bemærk! Merforbrug er uanset årsagen ikke dækket af Danfoss Redans garanti - jf. Almindelige leveringsbetingelser, side 27.

Eftersyn

Unitten bør regelmæssigt tilses af autoriseret personel og om nødvendigt udføres vedligeholdelse iht. anvisningerne i denne vejledning samt øvrige anvisninger. Ved eftersyn rengøres snavssamlere (ikke i unitten). Alle omløbere efterspændes og sikkerhedsventilen (9) funktionstestes, ved at dreje på håndtaget. Sikkerhedsventilen skal være ført til aﬂøb iht. gældende lovgivning.

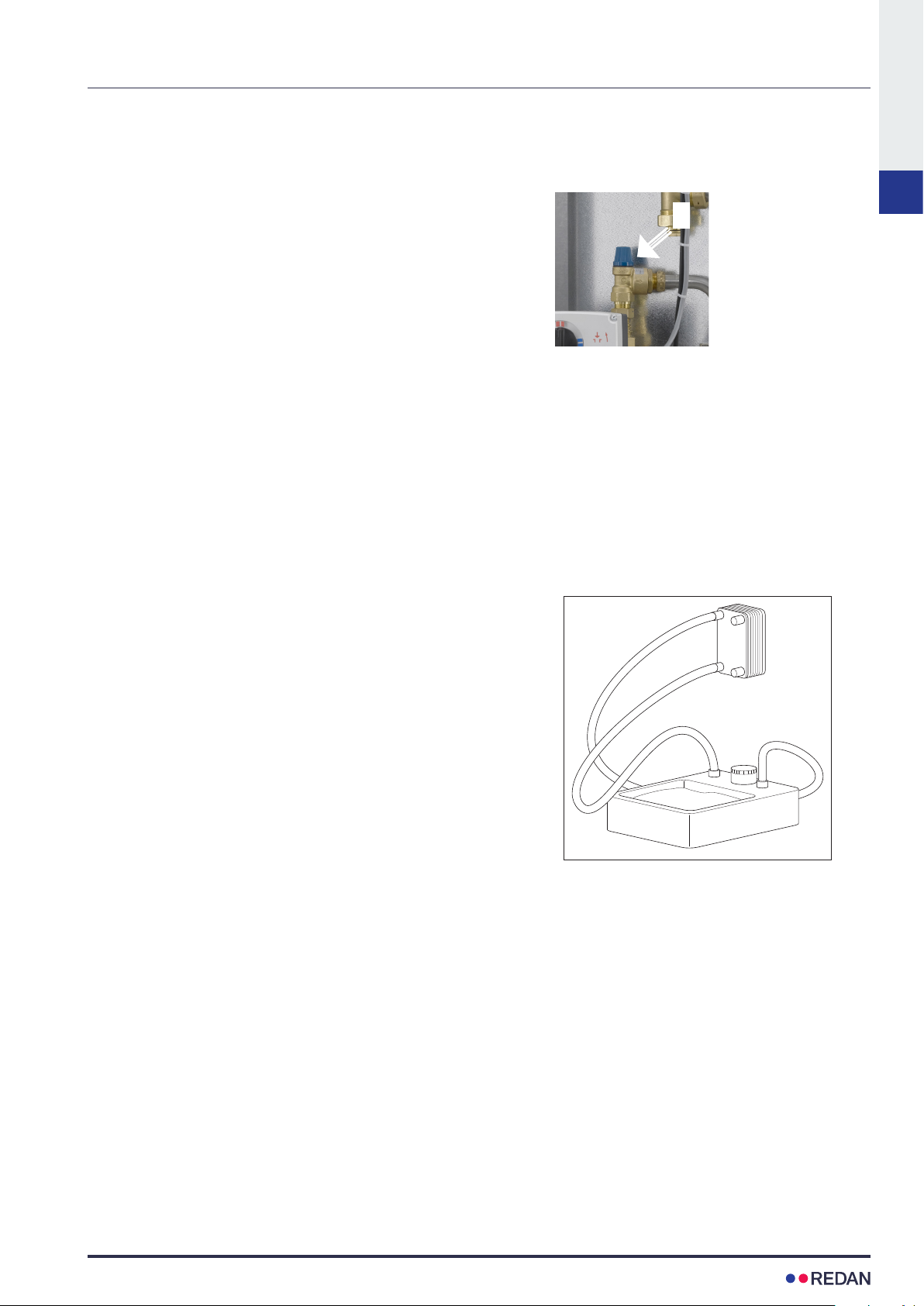

Gennemskylning / returskylning

Rengøring af brugsvandsveksler skal ske ved, at rent vand skylles med høj hastighed gennem veksleren i modsat retning af den normale strømning. Derved ernes det snavs, der kan have ophobet sig i veksleren. Er rengøring med rent vand ikke tilstrækkeligt, kan veksleren også renses ved at cirkulere en rensevæske. Efter brug af en rengøringsvæske skal brugsvandsveksleren gennemskylles grundigt med rent vand.

Slutbruger

Udsyring af loddet brugsvandsveksler

Som udgangspunkt anbefaler vi ikke udsyring af veksleren. Vekslere til det varme vand kan kalke til på grund af store temperatur-udsving, og fordi der anvendes iltet vand på sekundærsiden. Hvis der opstår behov for udsyring af veksleren kan dette foretages som vist på ﬁguren til højre. Loddede vekslere kan tåle gennemskylning med en svag syreopløsning - f.eks. en 5% myresyre.

Foranstaltninger efter vedligeholdelsesarbejde

Efter vedligeholdelsesarbejder og før idriftssættelse: Efterspændes alle omløbere Retableres isoleringskapper på vekslere o. a. isoleret udstyr Unitten aftørres og rengøres for spildte væsker Værktøj, materialer o. a. udstyr fra arbejdsområdet ernes Åbn for energitilførelsen og kontroller for lækage Udluft anlægget Foretag om nødvendigt indregulering påny Kontroller, at tryk og temperaturer er på normalt niveau.

Afkøling fra vandvarmeren alene:

Under aftapning vil afkølingen typisk være 30-35°C. Når der ikke tappes varmt vand, er det helt normalt, at returtemperaturen fra vandvarmeren stiger lidt. Fjernvarmemåleren vil i den situation kun registrere et meget beskedent forbrug, idet vandmængden er meget lille. På vandvarmere med cirkulation registrerer kaloriemåleren varmetabet i cirkulationsledningen.

Efterspænding

Når måleren aﬂæses kontrolleres alle samlinger for eventuelle utætheder. Hvis der konstateres utætheder, kontaktes autoriseret personel omgående.

BRUGER- OG MONTAGEVEJLEDNING AKVA THERM 22 / WL 28 / WG 28

VVS / Slutbruger

Dri og vedligeholdelse

. Vedligeholdelsesplan

Interval Vedligeholdelse Bemærkninger

Mindst en gang pr. måned* Aﬂæs måler og tjek anlægget for utætheder

Kontrollér alle forbindelser for utætheder Ved lækage udskiftes pakningen og omløberne efterspændes

Tjek, at sikkerhedsventilerne fungerer

Kontrollér, at alle komponenter er intakte og fungerer efter hensigten

Rens alle snavsﬁltre/-samlere i installationen Skift ﬁltrene, hvis de ikke er intakte

Mindst en gang årligt

Tjek, at eventuelle el-kabler er i forsvarllg stand, og at el-tilslutningen til enheden kan afbrydes

Tjek rør og veksler for korrosion Visuel kontrol

Tjek, at evt. isoleringskappe fungerer efter hensigten Tjek, at isoleringen slutter tæt om produktet/enheden

Kontrollér, at temperaturregulatorer er indstillet efter anvisningerne i denne vejledning

Funktionstest af alle afspærringsventilerne Afprøv, at kuglehanerne åbner og lukker som de skal

Notér de aﬂæste målerværdier i kontrolbog - kontakt fagmand ved utætheder eller andre uregelmæssigheder

Funktionaliteten kontrolleres ved at dreje håndtaget på sikkerhedsventilerne

Ved uregelmæssighed, manglende funktionalitet eller synlige fejl og mangler ved en komponent, udskiftes denne

Visuel kontrol. Afprøv om strømmen kan afbrydes til enheden

Følg anvisningerne i nærværende vejledning

BRUGER- OG MONTAGEVEJLEDNING

AKVA THERM 22 / WL 28 / WG 28

Dri og vedligeholdelse

. Fejlnding

Grundlæggende

Ved driftsforstyrrelser bør man grundlæggende, - inden den egentlige fejlﬁnding foretages, undersøge om:

VVS / Slutbruger

• anlægget er korrekt tilsluttet

• fremløbstemperaturen fra ernvarmen er på normalt niveau

• diﬀerenstrykket er på normalt niveau, spørg evt. ernvarmen

Problem Årsag Løsning

Brugsvand, svingende temperatur Kontraventil på cirkulationsledning

Lav temperatur / Forskellig temperatur ved tapstederne

Manglende tryk på det varme vand Tilstoppet si i koldtvandsmåler eller evt.

defekt (medfører opblanding – cirkulationsvandsrør bliver koldt under aftapning).

Kontraventil i termostatisk blandingsbatteri i badeværelse defekt - medfører opblanding af koldt og varmt vand. Bemærk, svingende temperaturer ved andre tapsteder i installationen kan forekomme! HUSK, alle husets blandingsbatterier skal tjekkes for fejl!

i koldtvandstilgangen på unitten.

Tilkalket veksler.

· der er strøm til anlægget - pumpe og evt. automatik

· snavssamleren på ernvarme fremløbsrøret er ren

· der er luft i anlægget (om anlægget er udluftet)

Kontraventil skiftes.

Udskift blandingsbatteri, evt. kun kontraventil.

Rens si / ﬁlter (kv. måleren i samråd med vandforsyningen).

Udskift veksleren.

Lang ventetid

Cirkulationspumpe ude af drift.

Intet varmt vand Snavssamler på ernvarmen er stoppet.

Defekt/fejl i regulator.

Defekt føler. (PTC2)

For lav varmtvandstemperatur Som ovenfor.

Kontraventil på cirkulationsledning defekt (medfører opblanding – cirkulationsvandsrør bliver koldt under aftapning).

For høj varmtvandstemperatur Defekt brugsvandsregulator. Kontrollér regulatorens funktion - kon-

Faldende temperatur under af tapning Luft i kapillarrør på trykdiﬀerens

Tilkalket veksler.

Undersøg om pumpen kører - om der er strøm til pumpen.

Rens si / snavssamler.

Kontroller settings / kontakt evt. Danfoss.

Skift føler.

Som ovenfor.

Kontraventil skiftes.

takt evt. Danfoss.

Udluft kapillarrør.

Udskift veksleren.

BRUGER- OG MONTAGEVEJLEDNING AKVA THERM 22 / WL 28 / WG 28

VVS installatør

Almindelige betingelser

. Almindelige betingelser

Disse Almindelige Salgs- og Leveringsbetingelser (”Leveringsbetingelserne”) gælder for alle leverancer af produkter og/eller serviceydelser (”Produkter”) fra Danfoss

Redan A/S (”Danfoss Redan”) til enhver kunde (”Køber”). Leveringsbetingelserne skal være gensidigt bindende for Danfoss Redan og Køber, medmindre andet er udtrykkeligt aftalt. Danfoss Redan er ikke bundet af vilkår fremsat af Køber, som afviger fra Leveringsbetingelserne, medmindre sådanne vilkår er aftalt skriftligt mellem Danfoss Redan og Køber. Danfoss Redan er heller ikke bundet af vilkår fremsat af Køber, selv om Danfoss Redan ikke har gjort indsigelse mod sådanne vilkår.

1. Ordrebekræftelse

Købstilbud er først accepteret, når Køber har modtaget Danfoss Redan’s skriftlige, herunder elektroniske, accept af tilbuddet eller Danfoss Redan inden for acceptfristen har modtaget skriftlig, herunder elektronisk, overensstemmende accept fra Køber på et af Danfoss Redan afgivet tilbud.

2. Levering og risikoens overgang

Produkterne leveres Ex Works Rødekro eller ethvert andet af Danfoss Redanmeddelt sted i Danmark. Ved manglende oplysning fra Køber om transportformkan Danfoss Redan afsende Produkterne til Køber på en af Danfoss Redan valgt transportform. Alle Danfoss Redan’s omkostninger som følge heraf betales af Køber og transporten sker på Købers risiko. Ex Works skal fortolkes i overensstemmelse med den udgave af Incoterms, der gælder på tidspunktet for købsaftalens indgåelse.

3. Forsinkelse

Såfremt Danfoss Redan ikke leverer til aftalt tid, kan Køber skriftligt kræve levering og fastsætte en endelig, rimelig frist herfor. Sker levering ikke inden for denne frist, er Køber berettiget til at hæve købet og kræve erstatning for dokumenteret, direkte tab. Herudover kan Køber ikke rejse krav mod Danfoss Redan som følge af forsinkelse.

4. Priser

Priser for Produkter er eksklusive moms og/eller andre afgifter. Danfoss Redan forbeholder sig ret til at regulere de aftalte priser for ikke-leverede Produkter i tilfælde af valutakursændringer, prisforhøjelser fra underleverandører, materialeprisstigninger, ændringer i arbejdslønninger, statsindgreb eller lignende forhold.

5. Emballage

Engangsemballage er inkluderet i aftalte priser og godtgøres ikke ved eventuel returnering. Flergangsemballage er ikke inkluderet i prisen, men godskrives Køber ved omgående, fragtfri returnering i uskadt stand i overensstemmelse med Danfoss Redan’s anvisninger.

6. Betalingsvilkår

Betaling skal ske inden 30 dage fra fakturadato. Fra forfaldstid debiteres morarente på 2 % per måned.

7. Koncernmodregning

Ethvert selskab som tilhører Danfoss Redan koncernen er berettiget til at modregne egne krav mod Køber i Købers eventuelle krav mod ethvert af de nævnte selskaber.

8. Produktinformation

Enhver produktinformation – uanset om den hidrører fra Danfoss Redan eller en af Danfoss Redan’s forretningsforbindelser – herunder information om vægt, dimensioner, kapacitet eller andre tekniske data i katalog, beskrivelse, prospekt, annonce m.v., er at betragte som orienterende, og er kun forpligtende i det omfang, Danfoss

Redan udtrykkeligt henviser hertil i tilbud og/eller ordrebekræftelse. Specikke krav

fra Køber er kun bindende i det omfang, de er skriftligt bekræftet af Danfoss Redan.

9. Beskyttet og fortrolig information

Enhver form for information, som ikke er offentlig tilgængelig, herunder tegninger og tekniske dokumenter, overdraget af Danfoss Redan til Køber (”Fortrolig Information”), skal forblive Danfoss Redan’s ejendom og skal behandles fortroligt af Køber. Fortrolig Information må således ikke uden Danfoss Redan’s skriftlige tilsagn kopieres, reproduceres eller overdrages til tredjepart eller bruges til andet formål end det ved overdragelsen tiltænkte. Fortrolig Information skal leveres tilbage ved påkrav.

10. Ændringer

Danfoss Redan forbeholder sig ret til uden varsel at foretage ændringer i sine Produkter, såfremt dette kan ske uden væsentligt at ændre aftalte tekniske specikationer og uden væsentlig ændring af Produkternes form eller funktion.

11. Vederlagsfri reparation

Danfoss Redan forpligter sig til efter eget valg at reparere eller omlevere Produkter, som efter Danfoss Redan’s undersøgelse viser sig at være mangelfulde på leveringstidspunktet pga. fabrikations-, konstruktions- eller materialefejl, såfremt Køber reklamerer inden 12 måneder fra Produktets levering, dog maksimalt 18 måneder fra den på Produktet anførte datokode. For mangelsindsigelser vedrørende tilkalkning af varmeveksleren for brugsvand – af typen Akva Vita II, Akva Lux II eller Akva Les II – udgør reklamationsfristen dog 60 måneder fra Produktets levering. Omkostninger til demontering og nymontering erstattes ikke. Ved mangelsindsigelser sender Køber, efter forudgående aftale med Danfoss Redan, Produktet til Danfoss Redan vedlagt en følgeseddel med angivelse af den påståede mangel. Fragt og forsikring betales af Køber. Produktet skal returneres uden påmonterede dele. Viser Danfoss Redan’s undersøgelse, at Produktet ikke er mangelfuldt, returneres Produktet til Køber.

Fragt og forsikring betales af Køber. Såfremt Danfoss Redan konstaterer mangler, sender Danfoss Redan det istandsatte Produkt eller et erstatningsprodukt til Køber og overtager udskiftede dele eller det mangelfulde Produkt. Danfoss Redan vælger forsendelsesform og betaler fragt og forsikring. Herudover kan Køber ikke rejse krav mod Danfoss Redan som følge af mangelfulde Produkter.

12. Produktansvar

Danfoss Redan er ikke ansvarlig for skader forvoldt af et Produkt på fast ejendom eller løsøre, som indtræder, mens Produktet er i Købers besiddelse. Danfoss Redan er heller ikke ansvarlig for skader på produkter, der er fremstillet af Køber, eller på produkter, hvori produkter fremstillet af Køber indgår. I den udstrækning Danfoss Redan måtte blive pålagt produktansvar over for tredjemand for sådanne skader, er Køber forpligtet til at holde Danfoss Redan skadesløs. Køber er endvidere forpligtet til at lade sig medsagsøge ved den domstol eller voldgiftsret, som behandler krav rejst imod Danfoss Redan på grundlag af en sådan skade. Hvis tredjemand fremsætter krav mod en af parterne om erstatningsansvar for sådanne skader, skal denne part straks underrette den anden skriftligt herom.

13. Følgeskader/Indirekte tab

Danfoss Redan er ikke ansvarlig over for Køber for nogen form for følgeskader eller indirekte tab, som måtte udspringe af eller i relation til en købsaftale, som reguleres af disse Almindelige Salgs- og leveringsbetingelser, herunder, men ikke begrænset

til, produktionsafbrydelse, tab af prot, tab af goodwill eller tab af data.

14. Reklamationer

Krav vedrørende mangler, forsinkelse, produktansvar eller andre krav om erstatning skal fremsættes skriftligt til Danfoss Redan uden ugrundet ophold.

15. Intellektuelle rettigheder

Hvis et Produkt leveres med tilhørende software, erhverver Køber en ikke-eksklusiv softwarelicens i form af brugsret til softwaren begrænset til det formål, som fremgår af den tilhørende produktspecikation. Udover dette erhverver Køber ingen rettig-

heder i form af licens, patent, ophavsret, varemærkeret eller anden intellektuel rettighed forbundet med Produktet. Køber erhverver ingen rettigheder til kildekoden

til softwaren.

16. Forbud mod videresalg og brug til visse formål

Danfoss Redan’s Produkter er produceret til civilt brug. Danfoss Redan’s Produkter må ikke bruges til eller videresælges til formål, der har nogen form for forbindelse til kemiske, biologiske eller atomare våben eller til missiler, der er i stand til at fremføre sådanne våben. Danfoss Redan’s Produkter må ikke sælges til personer, virksomheder eller enhver anden form for organisation, såfremt der er kendskab til eller mistanke om, at disse er relaterede til nogen form for terrorist- eller narkotikaaktivitet. Danfoss Redan’s Produkter kan være omfattet af lovmæssige reguleringer og restriktioner, og kan derfor være omfattet af restriktioner ved salg til lande/kunder omfattet af eksport-/importforbud. Sådanne restriktioner skal overholdes ved videresalg af Danfoss Redan’s Produkter til disse lande/kunder. Danfoss Redan’s Produkter må ikke videresælges, såfremt der er tvivl eller mistanke om, at Produkterne kan blive brugt til ovennævnte formål. Hvis Køber har kendskab til eller mistanke om, at ovennævnte betingelser er blevet overtrådt, skal Køber straks give Danfoss Redan meddelelse herom.

17. Force majeure

Danfoss Redan er berettiget til at annullere ordrer eller udskyde aftalt levering af Produkter, og er i øvrigt fri for ansvar for enhver manglende, mangelfuld eller forsinket levering, der helt eller delvist skyldes omstændigheder, som ligger uden for Danfoss Redan’s rimelige kontrolmuligheder, såsom oprør, uroligheder, krig, terrorisme,

brand, offentlige forskrifter, strejke, lockout, slow-down, mangel på transportmidler,

vareknaphed, sygdom eller forsinkelse ved eller mangler ved leverancer fra leverandør, uheld i produktion eller afprøvning, eller manglende energiforsyning. Samtlige Købers beføjelser suspenderes eller bortfalder i sådanne tilfælde. Køber kan hverken i tilfælde af annullering eller udskudt effektuering kræve skadeserstatning eller fremsætte noget krav i øvrigt mod Danfoss Redan.

18. Global Compact

Danfoss Redan er en del af Danfoss-koncernen, der har tilsluttet sig FN’s Global Compact initiativ, hvilket betyder, at Danfoss Redan har forpligtet sig til at leve op til 10 principper omhandlende menneskerettigheder, arbejdstagerrettigheder, miljø og korruption. Danfoss Redan opfordrer derfor også Køber til at leve op til disse grundlæggende principper. For yderligere information om Global Compact: http://

www.unglobalcompact.org

19. Delvis ugyldighed

Såfremt en eller ere af bestemmelserne i disse Leveringsbetingelser kendes ugyldige, ulovlige eller uigennemførlige, skal ingen af de øvrige bestemmelsers gyldighed, lovlighed eller gennemførlighed påvirkes eller forringes deraf.

20. Tvister

Eventuelle tvister mellem parterne, som udspringer af eller i relation til en købsaftale, som reguleres af Leveringsbetingelserne, afgøres efter dansk ret med undtagelse af lovvalgsbestemmelser. Enhver tvist, som ikke kan løses i mindelighed, skal indbringes for retten ved Danfoss Redan’s værneting.

Version 04/2012

BRUGER- OG MONTAGEVEJLEDNING

AKVA THERM 22 / WL 28 / WG 28

EU Overensstemmelseserklæring

. EU Overensstemmelseserklæring

VVS installatør

BRUGER- OG MONTAGEVEJLEDNING AKVA THERM 22 / WL 28 / WG 28

VVS installatør

Idrisættelsesattest

BRUGER- OG MONTAGEVEJLEDNING

AKVA THERM 22 / WL 28 / WG 28

. Idrisættelsesattest

Unitten er den direkte forbindelse mellem ernvarmeforsyningen og husinstallationen. Alle forsyningsrør og rørene i den faste installation skal tjekkes og gennemskylles inden idriftsættelsen. Når der er fyldt vand på anlægget, efterspændes alle omløbere inden der foretages trykprøvning. Snavssamlerne renses og unitten indreguleres iht. instruktionerne i denne bruger- og montagevejledning.

Det er vigtigt, at alle tekniske foreskrifter og gældende lovgivning i enhver henseende overholdes.

Montage og idriftsættelse må alene udføres af uddannet, autoriseret personel.

Unitten er tæthedstestet fra fabrikken, men efter transport, håndtering og efter opvarmning af systemet skal tilslutningerne kontrolleres og efterspændes om nødvendigt. Vær opmærksom på, at samlinger kan være udført med EPDM pakninger! Derfor er det vigtigt ikke at OVERSPÆNDE omløberne. Overspænding kan resultere i utætheder. Utætheder som følge af overspænding eller manglende efterspænding er ikke dækket af garantien.

Udfyldes af VVS-entrepenøren Denne unit er efterspændt, indreguleret og idriftssat

Dato/År Firmanavn (evt. stempel)

BRUGER- OG MONTAGEVEJLEDNING AKVA THERM 22 / WL 28 / WG 28

DANFOSS REDAN A/S

OMEGA , SØFTEN DK HINNERUP  TEL. +     FAX. +      REDAN.DANFOSS.DK REDANDANFOSS.COM

COMFORT FIRST

Redan påtager sig intet ansvar for mulige fejl i kataloger, brochurer og andet trykt materiale. Redan forebeholder sig ret til uden forudgående varsel at foretage ændringer i sine produkter, herunder i produkter, some allerede er i ordre, såfremt dette kan ske uden at ændre allerede aftalte speciﬁkationer. Alle varemærker i dette materiale tilhører de respektive virksomheder. Redan og Redan-logoet er varemærker tilhørende Redan A/S. Alle rettigheder forebeholdes.

Danfoss AKVA THERM 22 WL 28, AKVA THERM 22 WG 28 Operating guide [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
