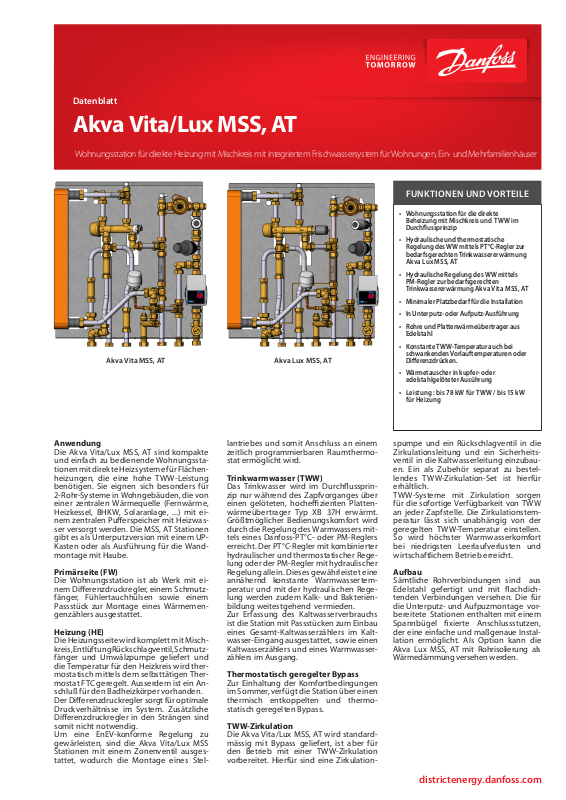

Danfoss Akva Vita MSS AT, Akva Lux MSS AT Fact sheet [de]

Datenblatt

Akva Vita/Lux MSS, AT

Wohnungsstation für direkte Heizung mit Mischkreis mit integriertem Frischwassersystem für Wohnungen, Ein- und Mehrfamilienhäuser

FUNKTIONEN UND VORTEILE

• Wohnungsstation für die direkte
Beheizung mit Mischkreis und TWW im
Durchflussprinzip

• Hydraulische und thermostatische
Regelung des WW mittels PT°C-Regler zur
bedarfsgerechten Trinkwassererwärmung
Akva Lux MSS, AT

• Hydraulische Regelung des WW mittels
PM-Regler zur bedarfsgerechten
Trinkwassererwärmung Akva Vita MSS, AT

• Minimaler Platzbedarf für die Installation

• In Unterputz- oder Aufputz-Ausführung

• Rohre und Plattenwärmeübertrager aus
Edelstahl

• Konstante TWW-Temperatur auch bei

Akva Vita MSS, AT Akva Lux MSS, AT

schwankenden Vorlauftemperaturen oder
Differenzdrücken.

• Wärmetauscher in kupfer- oder
edelstahlgelöteter Ausührung

• Leistung : bis 78 kW für TWW / bis 15 kW
für Heizung

Anwendung

Die Akva Vita/Lux MSS, AT sind kompakte
und einfach zu bedienende Wohnungssta­tionen mit direkte Heizsysteme für Flächen­heizungen, die eine hohe TWW-Leistung
benötigen. Sie eignen sich besonders für
2-Rohr-Systeme in Wohngebäuden, die von
einer zentralen Wärmequelle (Fernwärme,
Heizkessel, BHKW, Solaranlage, ...) mit ei­nem zentralen Pufferspeicher mit Heizwas­ser versorgt werden. Die MSS, AT Stationen
gibt es als Unterputzversion mit einem UP­Kasten oder als Ausführung für die Wand­montage mit Haube.

Primärseite (FW)

Die Wohnungsstation ist ab Werk mit ei­nem Differenzdruckregler, einem Schmutz­fänger, Fühlertauchhülsen sowie einem
Passstück zur Montage eines Wärmemen­genzählers ausgestattet.

Heizung (HE)

Die Heizungsseite wird komplett mit Misch­kreis, Entlüftung R ücks chlagventil, Schmut z­fänger und Umwälzpumpe geliefert und
die Temperatur für den Heizkreis wird ther­mostatisch mittels dem selbsttätigen Ther­mostat FTC geregelt. Ausserdem ist ein An­schluß für den Badheizkörper vorhanden.
Der Differenzdruckregler sorgt für optimale
Druckverhältnisse im System. Zusätzliche
Differenzdruckregler in den Strängen sind
somit nicht notwendig.
Um eine EnEV-konforme Regelung zu
gewärleisten, sind die Akva Vita/Lux MSS
Stationen mit einem Zonenventil ausges­tattet, wodurch die Montage eines Stel-

lantriebes und somit Anschluss an einem
zeitlich programmierbaren Raumthermo­stat ermöglicht wird.

Trinkwarmwasser (TWW)

Das Trinkwasser wird im Durchflussprin­zip nur während des Zapfvorganges über
einen gelöteten, hocheffizienten Platten­wärmeübertrager Typ XB 37H erwärmt.
Größtmöglicher Bedienungskomfort wird
durch die Regelung des Warmwassers mit­tels eines Danfoss-PT°C- oder PM-Reglers
erreicht. Der PT°C-Regler mit kombinierter
hydraulischer und thermostatischer Rege­lung oder der PM-Regler mit hydraulischer
Regelung allein. Dieses gewährleistet eine
annähernd konstante Warmwassertem­peratur und mit der hydraulischen Rege­lung werden zudem Kalk- und Bakterien­bildung weitestgehend vermieden.
Zur Erfassung des Kaltwasserverbrauchs
ist die Station mit Passstücken zum Einbau
eines Gesamt-Kaltwasserzählers im Kalt­wasser-Eingang ausgestattet, sowie einen
Kaltwasserzählers und eines Warmwasser­zählers im Ausgang.

Thermostatisch geregelter Bypass

Zur Einhaltung der Komfortbedingungen
im Sommer, verfügt die Station über einen
thermisch entkoppelten und thermo­statisch geregelten Bypass.

TWW-Zirkulation

Die Akva Vita/Lux MSS, AT wird standard­mässig mit Bypass geliefert, ist aber für
den Betrieb mit einer TWW-Zirkulation
vorbereitet. Hierfür sind eine Zirkulation-

spumpe und ein Rückschlagventil in die
Zirkulationsleitung und ein Sicherheits­ventil in die Kaltwasserleitung einzubau­en. Ein als Zubehör separat zu bestel­lendes TWW-Zirkulation-Set ist hierfür
erhältlich.
TWW-Systeme mit Zirkulation sorgen
für die sofortige Verfügbarkeit von TWW
an jeder Zapfstelle. Die Zirkulationstem­peratur lässt sich unabhängig von der
geregelten TWW-Temperatur einstellen.
So wird höchster Warmwasserkomfort
bei niedrigsten Leerlaufverlusten und
wirtschaftlichem Betrieb erreicht.

Aufbau

Sämtliche Rohrverbindungen sind aus
Edelstahl gefertigt und mit flachdich­tenden Verbindungen versehen. Die für
die Unterputz- und Aufpuzmontage vor­bereitete Stationen enthalten mit einem
Spannbügel fixierte Anschlussstutzen,
der eine einfache und maßgenaue Instal­lation ermöglicht. Als Option kann die
Akva Lux MSS, AT mit Rohrisolierung als
Wärmedämmung versehen werden.

districtenergy.danfoss.com

1. Cold water

2. Hot water

3. Cold water

4. District heating inlet

5. District heating outlet

6. Heating inlet

7. Heating outlet

POS.

Qty.

PART NUMBER

Description

1 1

003L5036

TD-reg AVPL 15 N/N kvs=1,6

2 1

004B1709

XB37H-1 30pl.

3 2

013G3094

RA-C DN15

4 1

013G5081

5 1 088H3112
6 1

144B2229

PM-reg.

7 1 125136

Vinkel 1" x 1" Oml.

8 1

144B2212

Wilo Yonos Para RS15/6 RKA

9 1 326158

Adapter M8x1 - 1/16"

10 2 1320351
11 1

AVPL_kap16

AVPL kap-rør

12 1 X00077001

13 1 x00077103

14 1 X00077202

15 1 X00077302

C

D

E

F

G

H

1

2 3

4

5

6

7

8

9

10

12

11

SCHALTPLAN BEISPIEL

2 Plattenwärmeübertrager: Danfoss XB 37
4 Differenzdruckregler
5 Schmutzfänger
6 Rückschlagventil
8 Umwälzpumpe, Heizung
17 Entlüftung
23 Fühler für WMZ
24 Passstück für WMZ: 3/4” × 110 mm
30 Thermostatisches Ventil RA-C/FTC
38 Warmwasser-Regler Typ PTC oder PM
40 Danfoss FJVR für Bypass
52 Zonenventil RA-C/TWA-A NC
54 Sicherheitsthermostat
58 Paßstück für Warmwasser: 3/4” × 80 mm
58A Paßstück für Wasser: 3/4” × 80 mm
59B Paßstück für Kaltwasserzähler: 3/4” × 80mm

-------------------------------------------------------------------­Option: - Verkleidung weiß

- Zirkulations-Set

Technische Daten:

Nenndruck (prim./sek.): PN 10/PN 10
Max. Vorlauftemperatur: 95 °C
Statischer Druck (KW): P
Hartlötwerkstoff (HEX): Kupfer / Edelstahl

= 2,0 bar

min

Gewicht ohne
Abdeckhaube: 23 kg

Wärmedämmung: Rohrisolierung (Option)

616

Spannungsversorgung: 230 V AC

Abmessungen (mm):

Ohne Abdeckhaube: H 616 × B 573 × T 150*
Mit Abdeckhaube: H 740 × B 600 × T 200*
Mit Einbauschrank: H910 x B 610 x T 150
* Tiefe einschließlich

Befestigungsplatte

Anschlussgrößen:

FW, KW, TWW: G ¾“ (Innengewinde)

1 2 3 4 5 6 7

573

TWW: LEISTUNGSBEISPIELE  AKVA LUX MSS, AT

TWW-Leistung

[kW]

HEX

Typ

Primärseitige

Tem p.

[°C]

60 XB37H-1 30 65/13 10/50 996 21,5 0,36
61 XB37H-1 30 65/12 10/45 996 25,2 0,36
70 XB37H-1 30 70/13 10/50 1047 25,0 0,40
71 XB37H-1 30 70/12 10/45 1047 29,1 0,40
78 XB37H-1 30 70/13 10/50 1180 28,0 0,50

Sekundärseitige

Tem p.

[°C]

Primärseitiger

Volumenstrom

[l/h]

Zapfleistung

[l/min]

65 65 65 65 65 65 135

Primärseitiger

Druckverlust

[*bar]

Anschlüsse:

1. Kaltwasser (KW-Zufluss)

2. Trinkwarmwasser (T WW)

3. Kaltwasser (KW-Auslass)

4. Primärseit FW-Vorlauf)

5. Primärseite (FW-Rücklauf)

6. Heizung Vorlauf

7. Heizung Rücklauf

Optionen:

• Montageschiene für die Ausführung zur
Wandbefestigung

• Einbauschrank für die UP-Montage

einschl. Montageschiene

• Abdeckhaube für Wandmontage

• Stellantrieb für Zonenventil

• Raumthermostat

• Zirkulations-Set

• Rohrisolierung für Akva Vita/Lux MSS, AT

HEIZUNG: LEISTUNGSBEISPIELE

Heizleistung

[kW]

Heizkreis

∆t [°C]

10,0 20 26 430
10,0 30 9 287
10,0 40 6 215
15,0 20 43 645
15,0 30 20 430

Primärseitiger

Gesamtdruckverlust

[*bar]

Volumenstrom

Primärseitiger

[l/h]

Tem p.

[°C]

Sekundärseitige

Tem p.

[°C]

TWW: LEISTUNGSBEISPIELE  AKVA VITA MSS, AT

TWW-Leistung

TWW: LEISTUNGSBEISPIELE  AKVA LUX WSS

[kW]

HEX

Typ

Primärseitige

45 XB37H-1 30 55/17 10/50 1020 16,2 0,28
48 XB37H-1 30 55/14 10/45 1020 19,6 0,28
54 XB37H-1 30 55/14 10/45 1140 22,1 0,36
58 XB37H-1 30 55/18 10/50 1350 20,8 0,50
60 XB37H-1 30 55/14 10/45 1270 24,5 0,44

* ohne Wärmemengenzähler

Danfoss GmbH, Deutschland: www.heating.danfoss.de • Tel.: [phone] • E-Mail: [e-mail]
Danfoss Ges.m.b.H., Österreich: www.heating.danfoss.at • Tel.: [phone] • E-Mail: [e-mail]
Danfoss AG, Schweiz: www.heating.de.danfoss.ch • Tel.: [phone] • E-Mail: [e-mail]

Die in Katalogen, Prospekten und anderen schriftlichen Unterlagen, wie z.B. Zeichnungen und Vorschlägen enthaltenen Angaben und technischen Daten sind vom Käufer vor Übernahme und
Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss Mitarbeitern ableiten, es sei denn, dass diese vorsätzlich
oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten – auch an
bereits in Auftrag genommenen – vorzunehmen.
Danfoss A/S. Alle Rechte vorbehalten.

© Danfoss | DEN-DKDHR | 2018.11

Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firmen. Danfoss und alle Danfoss Logos sind Warenzeichen der

Primärseitiger

Volumenstrom

[l/h]

Zapfleistung

[l/min]

Primärseitiger

Druckverlust

[*bar]

HEIZUNG: LEISTUNGSBEISPIELE

Heizleistung

[kW]

10,0 20 26 430
10,0 30 9 287
10,0 40 6 215
15,0 20 43 645
15,0 30 20 430

Heizkreis

∆t [°C]

Primärseitiger

Gesamtdruckverlust

[*bar]

Primärseitiger

Volumenstrom

[l/h]

VL.MG.P1.23
