Danfoss Akva Lux II VX Operating guide [de]

Montage- und Betriebsanleitung

Akva Lux II VX

1.0 Inhaltsverzeichnis

1.0 Inhaltsverzeichnis ....................................................................................................................................................................................................................1

2.0 Sicherheitshinweise .................................................................................................................................................................................................................2

3.0 Lagerung und Handhabung .................................................................................................................................................................................................2

4.0 Entsorgung .................................................................................................................................................................................................................................2

5.0 Schaltplan - Beispiele ..............................................................................................................................................................................................................3

6.0 Gut anfangen .............................................................................................................................................................................................................................5

7.0 Hauptkomponente ..................................................................................................................................................................................................................6

7.1 Akva Lux II VX H (ECL 310/A337) - 1 Heizkreis + Trinkwarmwassererwärmung im Durchusssystem ...............................................6

7.2 Akva Lux II VX H2WP (ECL 310/A260.1d) - 2 Heizkreise + Trinkwasssererwärmung im Durchusssystem.......................................7

8.0 Montage .......................................................................................................................................................................................................................................8

8.1 Variable Anschlussmöglichkeiten ...............................................................................................................................................................................8

8.2 Prüfung von Verbindungen .......................................................................................................................................................................................... 9

8.3 Ausdehnungsgefäß .........................................................................................................................................................................................................9

8.4 Wärmemengenzähler, Passstücke .............................................................................................................................................................................. 9

8.5 Montage von Außentemperaturfühler .................................................................................................................................................................. 10

9.0 Befüllen, Inbetriebnahme ................................................................................................................................................................................................... 10

10.0 Manometer und Wassernachfüllen ................................................................................................................................................................................. 11

11.0 Elektro-Anschluss ................................................................................................................................................................................................................... 11

12.0 Beschreibung von Akva Lux II VX Variante .................................................................................................................................................................... 12

12.1 Akva Lux II VX HWP (ECL 310/A337) ........................................................................................................................................................................ 12

12.2 Akva Lux II VX H2WP (ECL 310/A260.1d) ............................................................................................................................................................... 14

13.0 Umwälzpumpe ....................................................................................................................................................................................................................... 17

14.0 Trinkwarmwasser ................................................................................................................................................................................................................... 21

14.1 Regelung der Warmwassertemperatur ................................................................................................................................................................. 21

14.2 Bypass- oder Zirkulationsthermostat ..................................................................................................................................................................... 21

14.3 Umrüstung von Bypass auf TWW-Zirkulation .................................................................................................................................................... 22

15.0 Wartung ..................................................................................................................................................................................................................................... 23

16.1 Wartungsplan (Empfehlungen) ................................................................................................................................................................................ 24

16.0 Fehlersuche .............................................................................................................................................................................................................................. 25

17.0 EU Gutachten .......................................................................................................................................................................................................................... 26

18.0 Fehlersuche .............................................................................................................................................................................................................................. 31

Danfoss District Energy VI.GP.Q3.03 DKDHR

Montage- und Betriebsanleitung Akva Lux II VX

2.0 Sicherheitshinweise

Instruktion

Bitte lesen Sie die Hinweise dieser Betriebsanleitung vor Einbau und Inbetriebnahme dieser Station sorgfältig durch. Für Schäden und Störungen, die sich aus der Nichtbeachtung der Betriebsanleitung ergeben, übernimmt der Hersteller keine Haftung. Bitte lesen und befolgen Sie diese Hinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Bei Überschreitung der empfohlenen zugelassenen Betriebsparameter kann sich das Risiko für Sach- und Personenschaden beträchtlich verstärken. Installation, erste Inbetriebnahme und Wartungsarbeiten dürfen nur von qualizierten und autorisierten Personen durchgeführt werden (sowohl Heizungs- als auch Elektrizitätsarbeiten).

Energiequelle

Die Station ist grundsätzlich für Fernwärme als primäre Versor-gungsquelle ausgelegt. Andere Energiequellen können jedoch auch verwendet werden soweit die Betriebsbedingungen es zulassen und jederzeit mit Fernwärme vergleichbar sind.

Anwendung

Die Station ist allein auf den Betrieb mit Wasser oder einem WasserGlykol-Gemisch (maximal 40%) ausgelegt, und andere Heizmedien dürfen nicht verwendet werden. Die Station an die Hausinstallation in einem Frostfreiem Raum anschließen, wo die Temperatur 50°C nicht übersteigt und die Luftfeuchtigkeit 80% nicht übersteigt. Die Station nicht zudecken, nicht einmauern oder auf andere Weise den Zutritt blockieren.

Materialauswahl

Verwenden Sie nur Materialien gemäß den örtlichen Vorschriften.

Korrosionsschutz

Die Cloridverbindungen des Fliessmediums sollen maximum 300 mg/l beträgen. Das Risiko für Korrosionsschäden verstärkt sich beträchtlich bei Überschreitung der empfohlenen zugelassenen Chloridverbindungen.

Sicherheitsventil(e)

Einbau von Sicherheitsventil(en) wird empfohlen, jedoch immer gemäß geltenden örtlichen Vorschriften.

Schalldruckpegel

≤ 55 dB.

PTC2+P Regler für Trinkwarmwasser

Der Regler wird vom Werk voreingestellt und mit einer roten Aufkleber versiegelt. Die Versiegelung muss nicht erbrochen werden. Die Garantie erlischt, wenn die Versiegelung erbrochen wird.

Anschluss

Eine Unterbrechung der gesamten Energieversorung zu der Station muss jederzeit möglich sein, (hierunter auch Stromzufuhr).

Warnung vor heißen Oberächen

Teile der Fernwärmekompaktstation können heiß werden und können Verbrennungen verursachen. Seien Sie bitte sehr vorsichtig in nächster Nähe der Fernwärmekompaktstation.

Warnung vor hohem Druck und hoher Temperatur

Die maximale Vorlauftemperatur vom Fernwärmenetz in den Stationen kann 110°C betragen und die Stationen arbeiten mit mit einem maximalen Betriebsdruck von 16 bar, welches Verbrühungsgefahr sowohl durch Berühren bzw. Austritt heißer Medien verursachen kann. Bei Überschreitung der empfohlenen zugelassenen Betriebsparameter kann sich das Risiko für Sach- und Personenschaden beträchtlich verstärken.

Notsituation

Im Gefahrenfall oder bei Unfällen - Feuer, Leckagen oder anderen Gefahrenfällen - sind alle Energiequellen zu der Station, wenn möglich, zu unterbrechen und fachmännische Hilfe zu suchen. Bei verfärbtem oder reichendem Trinkwarmwasser sind alle Absperrventile auf der Station zu schließen, das Bedienpersonal nachweislich zu informieren und einen Fachmann sofort zu rufen.

Warnung vor Transpor tschäden

Vor dem Einbau der Fernwärmekompaktstation ist zu überprüfen, ob die Fernwärmekompaktstation beim Transport beschädigt worden ist. Grosse Das Gerät / die Station immer mit größter Sorgfalt und Vorsicht bewegen.

WICHTIG - Nachspannen

Vor dem Befüllen der Anlage sind alle Verschraubungen und Verbindungen nachzuziehen, als sie sich durch Erschüttungen während des Transports gelöst haben können. Nach Inbetriebnahme der Anlage sind ALLE Verschraubungen und Verbindungen noch einmal nachzuziehen. (NICHT ÜBERSPANNEN - siehe

Punkt 7.2)

3.0 Lagerung und Handhabung

Lagerung der Fernwärmekompaktstation vor Einbau darf nur in trockenen und geheitzten Räumen erfolgen. (Luftfeuchtigkeit max. 80% und Lagertemperatur 5-70 °C). Die Einheiten nicht höher stapelen, als werksseitig ausgeliefert. Einheiten, die in Pappverpackung ausgeliefert werden, sind an den Tragegrien der Verpackung anzuheben. Transport/Umzug über lange Stecken sollte auf Paletten durchgeführt werden. Während und nach dem Auspacken ist der Station an der Rückplatte zu hantieren/anzuheben. Anheben an den Rohren kann Undichtigkeiten verursachen. IMMER nachziehen.

Hantierung

Beim Arbeiten am und mit dem Gerät sind grundsätzlich geeignetete Sicherheitsschuhe zu tragen.

4.0 Entsorgung

Verpackungsmaterial gemäß den örtlichen Vorschriften entsorgen. Die Station besteht aus Materialien, die nicht zusammen mit mit dem Hausmüll entsorgt werden dürfen. Die gesammte Energieversorgung unterbrechen und bitte zerlegen Sie das Produkt zur entsorgung in seine Einzelteile und führen Sie sie gemäß den geltenden örtlichen Vorschriften sortenrein der Entsorgung zu.

DKDHR VI.GP.Q3.03 Danfoss District Energy

Montage- und Betriebsanleitung Akva Lux II VX

5.0 Schaltplan - Beispiele

5.1 Akva Lux II VX HWP (ECL 310/A337) - 1 Heizkreis und Trinkwarmwassererwärmung im Durchusssystem

Zirk.

Vorlauf

Bypass

FW Rücklauf

1 Plattenwärmeübertrager, Heizung, mit Dämmung 2 Plattenwärmeübertrager, WW, mit Dämmung 5 Schmutzfänger 6 Rückschlagventil 7A Kugelhahn ¾ AG/AG 120 mm für Therm./Mano. 7B Kugelhahn ¾ IG/AG für Therm. 7C Kugelhahn ¾ AG/AG 120 mm für DVGW 8 Umwälzpumpe HE 11 Sicherheitsventil, Heizung 12 Sicherheitsventil, TWW 13 Thermometer 14 Manometerstutz 15 Manometer 16 Ausdehnungsgefäß 23A Fühlertasche für WMZ ½“ 23B Stopfen ½” mit O-Ring 24 Passstück für WMZ, 3/4” x 110 mm 25 Regler Danfoss ECL 310/A337 26 Außenfühler Danfoss ESMT 27 Anlegefühler Danfoss ESMC 29 Elektrischer Stellantrieb AMV 150 30 Volumenstromregler mit Motorstellventil AHQM 38 PTC2+P Regler 40 Danfoss Thermostat für Bypass/Zirkulation

---------------------------------------------------------------------Zubehör: Zirkulationsset (nicht im Lieferumfang enthalten)

HE Vorlauf

HE Rücklauf

Für Elektro-Anschluss siehe bitte separate ECL-Applikationsanleitung.

Danfoss District Energy VI.GP.Q3.03 DKDHR

Montage- und Betriebsanleitung Akva Lux II VX

5.2 Akva Lux II VX H2WP (ECL 310/A360.1d) - 2 Heizkreise und Trinkwarmwassererwärmung im Durchusssystem

Liefergrenze

Zirk.

FW Vorlauf

Bypass

FW Rücklauf

1 Plattenwärmeübertrager, Heizung, mit Dämmung 2 Plattenwärmeübertrager, WW, mit Dämmung 5 Schmutzfänger 6 Rückschlagventil 7A Kugelhahn ¾ AG/AG 120 mm für Therm./Mano. 7B Kugelhahn ¾ IG/AG für Therm. 7C Kugelhahn ¾ AG/AG 120 mm für DVGW 8 Umwälzpumpe HE 10 Umwälzpumpe FH 11 Sicherheitsventil, Heizung 12 Sicherheitsventil, TWW 13 Thermometer 14 Manometerstutz 15 Manometer 16 Ausdehnungsgefäß 23 Fühlertasche für WMZ ½“ 24 Passstück für WMZ, 3/4” x 110 mm 25 Regler Danfoss ECL 310/A360.1d 26 Außenfühler Danfoss ESMT 27 Anlegefühler Danfoss ESMC 28 Tauchfühler Danfoss ESMB 29A Elektrischer Stellantrieb AMV 13 30 Volumenstromregler mit Motorstellventil AHQM 29B Elektrischer Stellantrieb AMV 150 38 PTC2+P Regler 40 Danfoss Thermostat für Bypass/Zirkulation 51 3-Wegeventil VMV 54 Sicherheitsthermostat Jumo AT

---------------------------------------------------------------------Zubehör: Zirkulationsset (nicht im Lieferumfang enthalten)

FH Vorlauf

FH Rücklauf

HE Vorlauf

HE Rücklauf

DKDHR VI.GP.Q3.03 Danfoss District Energy

Montage- und Betriebsanleitung Akva Lux II VX

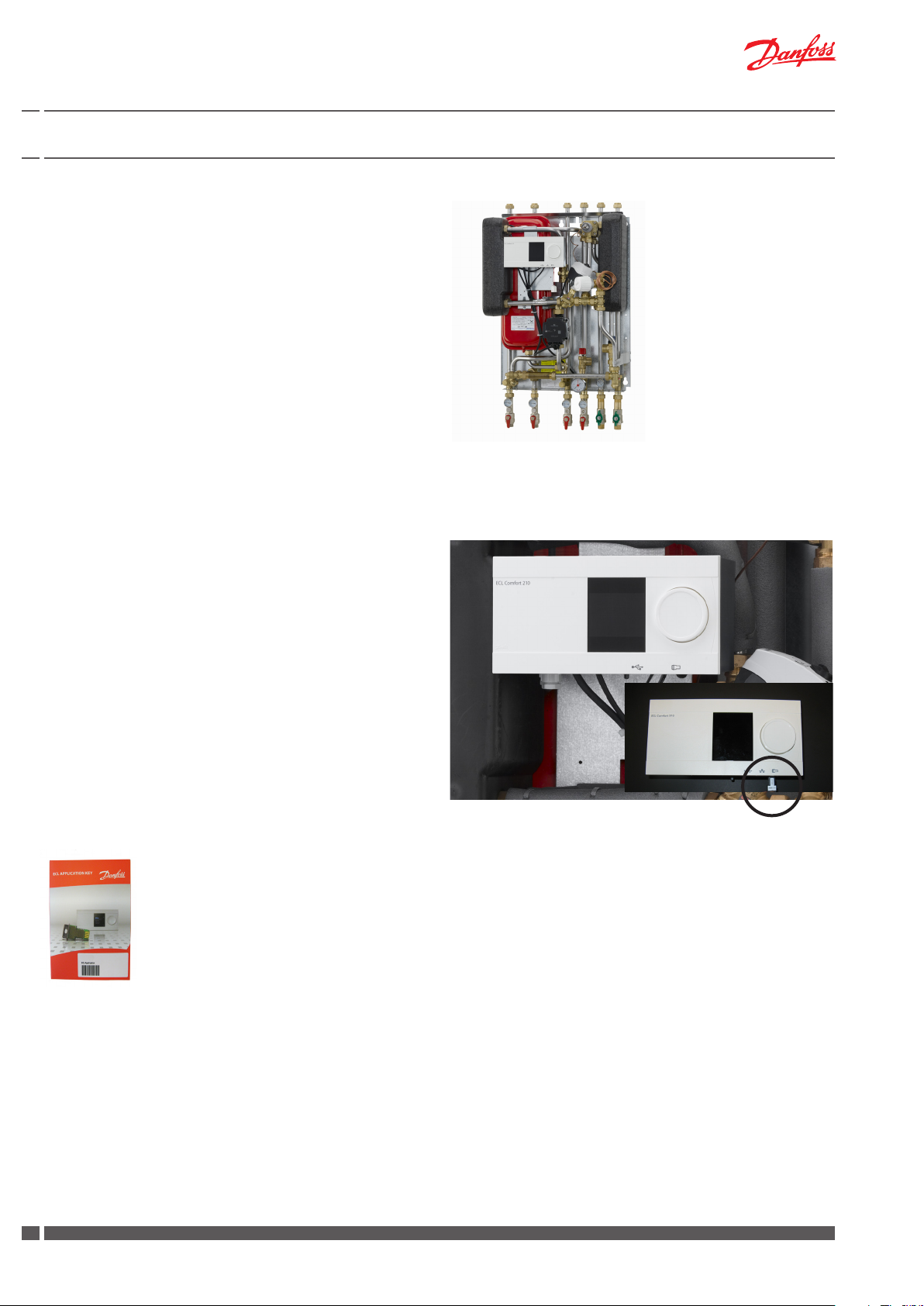

6.0 Gut anfangen

Die Station ist mit einem Symbol für die verschiedenen Anschlüsse ausgerüstet. Die Station laut diesen und/oder laut der Hinweise dieser Anleitung an die Hausinstallation anschliessen.

Wenn eine Zirkulationsleitung in der Hausinstallation vorhanden ist, ist die Station an die Zirkulationsleitung anszuschließen, und eine Umrüstung von Bypassbetrieb auf TWW-Zirkulation ist vorzunehmen. Der

Zirkulationsanschlussset ist Sonderzubehör und muss separat bestellt und bauseits montiert werden. Siehe Seiten 21-22 für weitere Informationen über T WW-Zirkulation.

Es wird empfohlen die Station für TWW-Zirkulation vor Montage an der Wand vorzubereiten.

Inbetriebsetzung

1. Die lose mittgelieferten Kugelhähne auf den Anschlussrohren oben oder unten in der Station, wie gewünscht, montieren. Bei Montage oben sind die Gewindepropfen auf den Anschlussrohren abzubauen und unten einzubauen.

2. Für Anschluss nach OBEN für KW und TWW sind zwei Blindstopfen in der Station VOR Montage auf der Wand abzubauen/verlegen (Siehe Anweisungen Seite 8).

Bemerken Sie bitte, dass die Station bei Lieferung für Anschluss nach unten vorbereitet ist.

3. Die Fernwärmekompaktstation ist für Wandmontage. Die Rückplatte der Station ist mit Montagelöchern für Schraubbefestigung versehen. Die Station mit zwei Bolzen, Schrauben, Spreizdübel oder ähnliches auf dem Wand befestigen.

4. Vor Einbau der Station sind nicht benutzte Anschlüsse und Absperrventile mit einem Stopfen abzudichten.

5. Warmemengenzähler einbauen (siehe evtl. Seite 9).

6. WICHTIG! Alle Verschraubungen und Verbindungen nachziehen, als sie sich durch Erschüttungen während des Transports gelöst haben können.

7. Auf Anlagen mit Sicherheitsventil ist Anschluss für Ablauf laut geltenden örtlichen Vorschriften herzustellen.

8. Wenn eine Zirkulationsleitung in der Hausinstallation vorhanden ist, ist er Warmwasserbereiter an die Zirkkulationsleitung anzuschließen. Zirkulationspumpe, Rückschlagventil und Sicherheitsventil ist in der Zirkulationsleitung einzubauen. Die Fließrichtung der Pumpe ist in Richtung Warmwasserbereiter. Die Pumpe ist an Stromversorgung anzuschliessen, aber nicht einzuschalten.

9. Die Kugelhähne auf HE Vorlauf, HE Rücklauf vorsichtig önen. Den Wärmeübertrager und die Anlage dadurch befüllen, dass Sie den Kugelhahn auf KW vorsichtig önen und gleichzeitig die Anlage entlüften und die Anlage mit Wasser befüllen, bis das Manometer einen Betriebsdruck zeigt, der der Höhe der Anlage + ca. 5 m entspricht (typisk ungefähr 1,2 - 1,5 bar). Innerhalb der Station gibt es kein Füllventil. Verwenden Sie für das Befüllen den bei Heizungsanlagen üblichen Nachfüllschlauch.

11. Der Fernwärmekompaktstation und die Hausinstallation gründlich vor Leckagen überwachen.

12. Die ganze Installation laut den geltenden örtlichen Vorschriften einer Druckprobe unterziehen.

13. Die Pumpe und evtl. Automatik sind an der Stromversorgung anzuschliessen, aber nicht einzuschalten.

14. Die Anlage aufheizen und mittels Entlüftungsschrauben an der Station und an den Heizkörpern entlüften.

15. Pumpe(n) und elektronische Regler einschalten.

16. Letztendlich den Fernwärmekompaktstation laut der Bedienungsanleitung einstellen.

WICHTIG! Erwärmung und Abkühlen der Fernwärmekompaktstation kann Leckagen verursachen. Deshalb kann Nachziehen alle Verschraubungen und Anschlüsse nach der Inbetriebnahme notwendig sein.

10. Danach den Kugelhahn FW Vorlauf vorsichtig önen und letzendlich den Kugelhahn FW Rückklauf önen.

Danfoss District Energy VI.GP.Q3.03 DKDHR

Montage- und Betriebsanleitung Akva Lux II VX

Danfoss Standard

1:6

Material

SizeScale

Projection

Danfoss Redan A/S

Approval

Design

Replace

Designation

Weight

General tolerance accuracy

7.0 Hauptkomponente

7.1 Akva Lux II VX H (ECL 310/A337) - 1 Heizkreis + Trinkwarmwassererwärmung im Durchusssystem

1 Plattenwärmeübertrager HE 2 Plattenwärmeübertrager TWW 5 Schmutzfänger 7C Kugelhahn ¾ AG/AG 120 mm für DVGW 8 Umwälzpumpe, HE 11 Sicherheitsventil, HE 12 Sicherheitsventil, TWW 16 Ausdehnungsgefäß 24 Passstück für WMZ 25 Elektronische Regelung 29 Elektrischer Stellantrieb AMV 150 30 Volumenstromregler mit Motorstellventil AHQM 38 PTC2+P Regler 40 Thermostat für Bypass/Zirkulation

Für diese Station ist Anschluß oben oder unten möglich.

Bitte bemerken, dass die Kugelhähne lose mitgeliefert werden und bauseits einzubauen sind.

Bitte beachten:

24 16

Varianten mit anderen Komponenten können vorkommen und können von der Abbildung abweichen.

Die jeweils gültigen Bedienungsanleitungen der eingebauten Komponenten werden immer der Lieferung beigelegt.

Maße:

Maße ohne Verkleidung H861 x B min. 510 / max. 553* x T365 mm

Maße mit Verkleidung H861 x B500 x T381 mm H 861 x B600** x D381 mm

* Stationen mit wärmegedämmtem Plattenwärmetauscher Typ XB06H-1 40 für sowohl HE als auch TWW Kreise. ** Breite der Verkleidung für Stationen mit wärmegedämmtem Plattenwärmetauscher Typ XB06H-1 40 für sowohl HE als auch TWW Kreise.

Anschlüsse:

Reihefolge: 1 Fernwärme (FW) Vorlauf 2 Fernwärme (FW) Rücklauf 3 Heizung (HE) Rücklauf 4 Heizung (HE) Vorlauf 7 TWW 8 KW

Anschlussmaße:

FW, KW, TWW: G¾” (AG) HE: G¾” (IG) Zirk. R½” (AG)

TWW

FW Vorlauf

FW Rücklauf

Primâr

610

62,5 100 130 65 65 65 62,5

470 40 40

550

A DB FEC

von oben

HE Vorlauf

HE Rücklauf

Sekundär TW

39 780 42

Wand

381

DKDHR VI.GP.Q3.03 Danfoss District Energy

Montage- und Betriebsanleitung Akva Lux II VX

7.2 Akva Lux II VX H2WP (ECL 310/A337) - 2 Heizkreise + Trinkwasssererwärmung im Durchusssystem

1 Plattenwärmeübertrager HE 2 Plattenwärmeübertrager TWW 5 Schmutzfänger 7C Kugelhahn ¾ AG/AG 120 mm für DVGW 8 Umwälzpumpe, HE 10 Umwälzpumpe, FH 11 Sicherheitsventil, HE 12 Sicherheitsventil, TWW 16 Ausdehnungsgefäß 24 Passstück für WMZ 25 Elektronische Regelung 29A Elektrischer Stellantrieb AMV 13 30 Volumenstromregler mit Motorstellventil AHQM 29B Elektrischer Stellantrieb AMV 150 38 PTC2+P Regler 40 Thermostat für Bypass/Zirkulation 51 3-Wege Ventil VMV 30/15 54 Sicherheitsthermostat Jumo AT

Für diese Station ist Anschluß oben oder unten möglich.

Bitte bemerken, dass die Kugelhähne lose mitgeliefert werden und bauseits einzubauen sind.

29A

29B

Bitte beachten:

Varianten mit anderen Komponenten können vorkommen und können von der Abbildung abweichen.

Die jeweils gültigen Bedienungsanleitungen der eingebauten Komponenten werden immer der Lieferung beigelegt.

Maße:

Maße ohne Verkleidung H861 x B650 x T365 mm

Maße mit Verkleidung H861 x B700 x T380 mm

Anschlüsse:

Reihefolge: 1 Fernwärme (FW) Vorlauf 2 Fernwärme (FW) Rücklauf 3 Heizung (HE) Rücklauf 4 Heizung (HE) Vorlauf 5 Fussbodenheizung (FH) Vorlauf 6 Fussbodenheizung (FH) Rücklauf 7 TWW 8 KW

FW Vorlauf

FW Rücklauf

Primär Sekundär

Zirk.

HE Rücklauf

HE Vorlauf

FH Vorlauf

FH Rücklauf

TWW

Primär

Wand

Anschlussmaße: FW, KW ,TWW: G¾” (AG) HE, FH: G¾” (IG) Zirk. R½” (AG)

Danfoss District Energy VI.GP.Q3.03 DKDHR

von oben

Montage- und Betriebsanleitung Akva Lux II VX

8.0 Montage

Einbau und Anschluss der Fernwärmekompaktstation darf nur von qualizierten und befügten Personen durchgeführt werden. Beim Einbau sind alle örtlichen Standards und Vorschriften, sowie alle Hinweise dieser Anleitung einzuhalten. Beim Einbau ist darauf zu achten, dass die Station frei zugänglich für Montage- und Wartungsarbeiten bleibt. Die Station ist für Wandmontage vorbereitet und mit Montagelöcher ausgerüstet. Die Station ist an der Montageplatte anzuheben und handwerklich korrekt auf einer soliden Wand mit zwei starken Bolzen, Schrauben oder Spreizdübel in den Montagelöcher zu befestigen, Vor der Inbetriebnahme der Station sind alle Rohrleitungen und Anschlüsse in der Hausinstallation zum Entfernen von Verschmutzungen zu spülen, und die Schmutzfänger in der Station müssen gereinigt werden,. Die Station ist mit einem Symbol für die verschiedenen Anschlüsse ausgerüstet. Die Station laut diesen und/oder laut der Hinweise dieser Anleitung anschliessen.

8.1 Variable Anschlussmöglichkeiten

Für die Akva Lux II VX Stationen ist Anschluß oben oder unten möglich.

- Bei Lieferung ist die Station für Anschluss nach unten vorbereitet.

Bitte bemerken, dass die Kugelhähne lose mitgeliefert werden und bauseits einzubauen sind.

Für Änderung des Anschlusses von unten nach oben sind die Gewindepfropf auf den Anschlussrohren oben in der Station vor Einbau der Kugelhähne abzubauen, und auf den Anschlussrohren unten in der Station einzubauen.

Diese variablen Anschlussmöglichkeiten machen es möglich, einige der Anschlüsse oben und andere unten in der Station zu etablieren. Dies kann in einigen Fällen wünschenswert sein.

BITTE BEACHTEN!

Bei Anschluß oben bitte nicht Dichtungen vergessen,

KWW

Wenn es notwendig ist, das kalte Wasser nach oben zu leiten, ist das Blindstopfen in Pos. A und der Gewindepropfen auf dem Kaltwasserrohr oben in der Station abzubauen.

Bei Kaltwasserzulauf von oben sind der Gewindepropfen auf dem Kaltwasserrohr oben in der Station und das Blindstopfen in Pos. A abzubauen. Der Gewindepropfen in dem Kaltwasserrohr unten in der Station einbauen und der lose mitgelieferte Kugelhahn auf dem Kaltwasserrohr oben in der Station einbauen.

TWW

Wenn es notwendig ist, das Trinkwarmwasser nach oben zu leiten sind Blindstopfen und Dichtung von Pos. B in Pos. C einzubauen siehe bitte Fotos rechts. Der Blindstopfen ist in Pos. C einzubauen, um eine Tasche mit stehendem Wasser zu verhindern, die im schlimmsten Fall gefährliche Bakterien produzieren kann. Daher ist es äußerst wichtig den Blindstopfen wie gezeigt einzubauen.

Anschlüsse sowohl nach oben als auch nach unten

Die variablen Anschlussmöglichkeiten macht es möglich, die Anschlüsse für TWW und HE sowohl oben als auch unten in der Station zu etablieren. Auf dem Warmwasserrohr ist sowohl Blindstopfen in Pos. B und Gewindepropfen oben im Station abzubauen. Auf der Heizungsseite sind die Gewindepropfen oben in der Station abzubauen.

Kaltwasser

Warmwasser

Blindstopfen abbauen

Blindstopfen

hier einbauen

DKDHR VI.GP.Q3.03 Danfoss District Energy

Montage- und Betriebsanleitung Akva Lux II VX

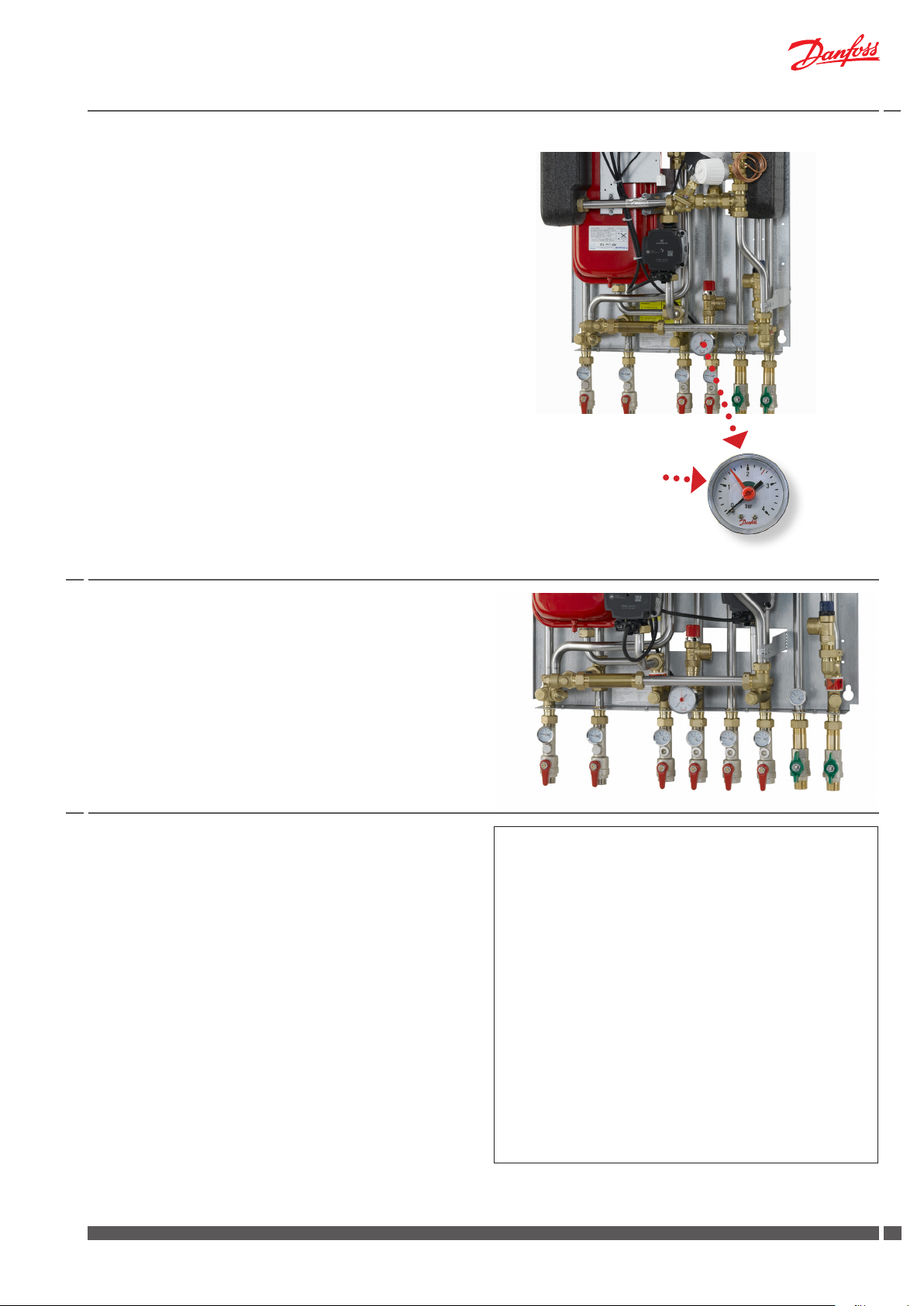

8.2 Prüfung von Verbindungen

Durch Erschüttungen während des Transports können sich Verschraubungen und Verbindungen gelöst haben. Deshalb müssen sie vor Befüllen der Anlage nachgezogen werden. Nach Befüllen der Anlage sind alle Verschraubungen und Verbindun gen vor Durchführung der Druckprobe nachzuziehen. Nach Sicherstellung des Problemlosen Betriebs der Anlage sind alle Verschraubungen und Anschlüsse erneut nachzuziehen. Bitte beachten Sie, dass die Verbindungen mit EPDM Gummidichtungen ausgeführt werden können. Deshalb ist es sehr wichtig die Überwurfmutter nicht zu überspannen, da dies zu Undichtigkeiten führen kann. Der Hersteller übernimmt keine Haftung für Leckagen, die aus Überspannung zurückzuführen ist.

8.3 Ausdehnungsgefäß

Die Akva Lux II VX Stationen sind mit einem Ausdehnungsgefäss ausgestattet, das auf 0,5 bar Vordruck eingestellt ist.

8.4 Wärmemengenzähler, Passstücke

Die Fernwärmekompaktstationen Akva Lux II VX H und Akva Lux II VX H2WP sind mit Nippelrohr/Passstück für den Einbau eines

Wärmemengenzählers in FW Rücklauf ausgerüstet.

Montage des Wärmemengenzählers

- Verschraubungen (Mutter) am Passstück/Nippelrohr 13b lösen.

Passstück/Nippelrohr 13b entfernen und Wärmemengenzähler einsetzen und verschrauben - Dichtungen nicht vergessen.

- Nach Montage des Wärmemengenzählers sind alle Gewinde -

anschlüsse zu kontrollieren und gegebenenfalls nachzuziehen.

Montage der Temperaturfühler

Der Wärmemengenzähler wird im Normalfall mit bereits montierten Temperaturfühlern zur Erfassung der Vor- bzw. Rücklauftemperatur geliefert.

Die Akva Lux II VX HWP und Akva Lux II VX H2WP Stationen sind für Einbau von Temperaturfühlern mit M10x1 Gewinde vorbereitet (siehe Foto rechts). Der Vorlauühler wird in der Fühlertasche auf FW Vorlauf (Punkt A) montiert (M10 Pfropf ausbauen und Temperaturfühler einführen.

Messingüberwurfmutter der Fühler werden mit einem Gabelschlüssel leicht festgedreht).

Der Rücklauühler wird im Wärmengenzählergehäuse montiert, bzw. in der Rühlertasche auf FW Rücklauf (Punkt B).

13b

Nippelmue ½”/M10x1 einschl. Pfropf M10

Bitte beachten: Einige Varianten werden nur mit ½” Pfropf geliefert.

Danfoss District Energy VI.GP.Q3.03 DKDHR

Montage- und Betriebsanleitung Akva Lux II VX

8.5 Montage von Außentemperaturfühler

Der Außentemperaturfühler wird lose mitgeliefert und muß bauseits laut Abbildungen montiert werden.

Der Außentemperaturfühler sollte immer an der kältesten Gebäudewand (normalerweise an der Nordseite des Gebäudes) angebracht werden. Der Fühler darf nicht der Morgensonne ausgesetzt sein, und darf nicht über Fenster, Türen, Luftabzügen oder anderen Wärmequellen, sowie nicht unter Balkone und Dachtraufen anbebracht werden.

Montagehöhe ungefähr 2,5 m über dem Boden.

Temperaturbereich: -50 bis 50° C

Elektrischer Anschluss

Die Leiter können beliebig angeschlossen werden. Anschlusskabel: 2 x 0,4 - 1,5 mm²

Für ECL 210 Schließen Sie die Kabelenden zum ECL Regler in gemeinsamer Erdungsklemme und Klemme 29 an.

Für ECL 310 Schließen Sie die Kabelenden zum ECL Regler in gemeinsamer Erdungsklemme und Klemme 29 an.

Zugri zum ECL Sockel

Um den Regler aus dem Sockel auszubauen für Anschluss des Außentemperaturfühlers oder dergleichen, ist der Sicherungsstift mit Hilfe eines Schraubenziehers herauszuziehen bis eine gelbe Linie auf dem Stift sichtbar ist. Das Verriegeln und Entriegeln lässt sich am einfachsten unter Zuhilfenahme eines Schraubendrehers als Hebel durchführen.

Lock / pin

9.0 Befüllen, Inbetriebnahme

Vor dem Einbau der Station sind alle Rohrleitungen und Anschlüsse einer gründlichen Reinigung mittels Durchspülung zu unterziehen. Danach sind alle Schmutzfänger in der Station zu reinigen. Durch erschüttungen während des Transports können sich Verschraubungen und Verbindungen gelöst haben. Deshalb müssen sie vor Befülllen der Anlage nachgezogen werden.

ECL Comfort 210 base part

Common ground terminal

Vor Befüllen der Anlage und der ersten Inbetriebnahme bitte beachten dass:

- Rohre laut dem Schaltplan angeschlossen sind,

- Ausdehnungsgefäß angeschlossen ist,

- Wärmemengenzähler eingebaut ist,

- Absperrventile abgedichtet worden sind,

- Gewindeanschlüsse fest angezogen sind .

DKDHR VI.GP.Q3.03 Danfoss District Energy

Montage- und Betriebsanleitung Akva Lux II VX

• Befüllen der Anlage erfolgt bei abgeschalteter Pumpe.

• Die Kugelhähne auf HE Vorlauf, HE Rücklauf und die Anlage mit Wasser dadurch befüllen, dass Sie den Kugelhahn auf KW vorsichtig önen und gleichzeitig die Anlage entlüften.

• Den Wärmeübertrager und die Anlage mit Wasser befüllen*, bis das Manometer einen Betriebsdruck zeigt, die der Höhe der Anlage + ca. 5 m entspricht (typisk ungefähr 1,2 - 1,5 bar).

• Danach die Kugelhähne auf FW Vorlauf und Rücklauf önen und die Anlage aufheizen.

• Nach Befüllen der Anlage ist die Anlage mittels der Entlüftungsschrauben an den Heizkörpern zu entlüften.

• Danach die Pumpe einschalten.

* Achtung; Innerhalb der Station gibt es kein Füllventil. Verwenden Sie für das Nachfüllen den bei Heizungsanlagen üblichen Nachfüllschlauch.

10.0 Manometer und Wassernachfüllen

Fällt der Betriebsdruck unter 1 bar, Wasser im Heizkreis nachfüllen. Der Betriebsdruck darf 1,5 bar nicht übersteigen.

(Die Sicherheitsventile der Anlage önet bei 2,5 bar)

Fällt der Betriebsdruck drastisch innerhalb kurzer Zeit, soll die Heizungsanlage nach evtl. Leckagen untersucht werden - und auch der Vordruck des Ausdehnungsgefäßes soll nachgeprüft werden.

11.0 Elektro-Anschluss

Die Station ist werksseitig fertig verdrahtet. Elektrische Verbindungen zwischen Regler, Pumpe(n), Fühler und Stellantrieb(en) sind hergestellt.

Das Netzanschluss ist von einem Elektro-Fachinstallateur unter Einhaltung aller gültigen Bestimmungen und Vorschriften durchzuführen.

Die Station ist an ein Netz mit 230 V AC anzuschliessen.

Der Netzanschluss ist gemäss behördlichen Vorschriften auszuführen.

Die Station muss fertig verdrahtet und an einen externen Haupschalter angeschlossen werden, damit sie während Wartungs-, Reinigungs- oder Reparaturarbeiten ausgeschaltet werden kann.

Regler ECL 210/310

Versorgungsspannung: 230 V a.c. - 50 Hz Toleranzbereich der Versorgungsspannung: 207 bis 244 V a.c. (IEC 60038) Leistungsaufnahme: 5 VA Belastung der Relaisausgänge: 4(2) A - 230 V a.c Belastung der Triac-Ausgänge: 0,2 A - 230 V a.c.

Stellantrieb AMV13 / AMV 150

Versorgungsspannung: 230 V a.c. - 50 Hz Leistungsaufnahme: 2 / 7 VA Für weitere Informationen siehe bitte beigelegte Anleitung.

Pumpe(n) (UPM3 AUTO L & UPM3 AUTO)

Versorgungsspannung: 230 V a.c. - 50 Hz Schutzart: IP44 Leistungsaufnahme: Max. 52 Watt

Für weitere Informationen siehe bitte beigelegte Anleitung für die Pumpe(n).

Danfoss District Energy VI.GP.Q3.03 DKDHR

1111

Montage- und Betriebsanleitung Akva Lux II VX HWP (ECL310/A337)

12.0 Beschreibung von Akva Lux II VX Variante

12.1 Akva Lux II VX HWP (ECL 310/A337)

Indirekte Fernwärme Anschlussstation für Einfamilienhäuser, Reihenhäuser und Wohnungen. Mit einem Heizkreis für Heizkörperoder Fussbodenheizung und Trinkwassererwärmung im Durchusssystem. Wandmontage mit Anschlussleitungen nach oben und unten.

Die Vorlauftemperatur zum Heizkreis wird witterungsgeführt mittels des elektronischen Reglers Danfoss ECL in Kombination mit einem elektronischen Stellantrieb, das dem elektronischen Regler angeschlossen ist, geregelt. Als Gehirn Ihres Heizsystems ermöglicht Ihnen der ECL Comfort, Ihre Anlage jederzeit einfach zu überwachen und optimal zu betreiben.

Bitte beachten: Varianten mit anderen Komponenten können vorkommen und können von der Abbildung abweichen. Die jeweils gültigen Bedienungsanleitungen der eingebauten Komponenten werden immer der Lieferung beigelegt.

Heizkreis

Die Vorlauftemperatur zum Heizkreis wird witterungsgeführ t mittels des elektronischen Reglers Danfoss ECL geregelt. Die Vorlauftemperatur wird im Regler aufgrund der gemessenen Außentemperatur erreichnet Mithilfe eines ECL-Applikationssschlüssels (Plug-&-Play) kann eine ausgewählte Anwendung in den Regler ECL Comfort 210 geladen werden. Der ECL-Applikationsschlüssel enthält Daten zu den Anwendungen sowie Sprachen und Werkseinstellungen. Für Akva Lux II VX HWP ist werkseitig die Anwendung 1a geladen. Andere Anwendungen können aber mithilfe des ECL-Applikationsschlüssels geladen werden, und Updates des Reglers sind mit neuer Anwendungssoftware auch möglich.

Der Regler ist werkseitig zum automatischen Ausschalten der Heizung in der Sommerperiode voreingestellt. Bei erhöhtem Wärmebedarf in der Heizungsperiode lässt sich die Reglereinstellung laut beigefügtem Bedienerhandbuch ändern.

Siehe bitte ECL Application Key Box mit ECL Comfort 210/310 Betriebsanleitung und mounting guide für weitere informationen.

Wir verweisen auch an Danfoss Installation Guide für ECL Comfort 310, Applikation A337 auf www.heating.danfoss.com

ECL-Applikationsschlüssel

DKDHR VI.GP.Q3.03 Danfoss District Energy

Montage- und Betriebsanleitung Akva Lux II VX HWP (ECL310/A337)

Regelung des Heizkreises

Zur Regelung des Heizkreises ist die Akva Lux II VX HWP primärseitig mit einem Volumenstromregler mit Motorstellventil Danfoss AHQM und einem elektrischen Stellantrieb Danfoss AMV 150, das dem elektronischen Regler angeschlossen ist, ausgestattet.

Der Regler ist mit einem Druckbegrenzungsventil ausgestattet, das die Stellmembrane vor einem zu hohen Dierenzdruck schützt.

Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werksseitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb manuell schließen. Manuelles Schließen erfolgt über den Hub der Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn.

Siehe bitte beigelegte Bedienungsanleitungen, Elektrischer Stellantrieb AMV 150 Volumenstromregler mit Motorstellventil AHQM

Manuelle Hubverstellung (AMV 150)

Umwälzpumpe, Heizkreis

Siehe bitte Punkt 13 auf Seite 17 für weitere Informationen über Umwälzpumpe.

AHQM

Der Knopf auf der Unterseite des Stellantriebes während der manuellen Hubverstellung gedrückt halten.

Sicherheitsthermostat (Option)

Der Fußbodenheizkreis kann als Option gegen Überhitzung mit einem Sicherheitsthermostat Jumo AT und einem elektrischen Stellantrieb Danfoss AMV 13 statt AMV 150 ausgestattet werden.

Siehe bitte beigelegte Bedienungsanleitung Jumo AT

,QVWUXFWLRQV

$09

5

$099096 $09$940 $099%



 



'+6076, (,+'DQIRVV 

5



1

1

Danfoss District Energy VI.GP.Q3.03 DKDHR

1313

Montage- und Betriebsanleitung Akva Lux II VX H2WP (ECL310/A260)

12.2 Akva Lux II VX H2WP (ECL 310/A260.1d)

Indirekte Fernwärme Anschlussstation für Einfamilienhäuser, Reihenhäuser und Wohnungen. Mit zwei Heizkreise für Heizkörperund Fussbodenheizung und Trinkwassererwärmung im Durchusssystem. Wandmontage mit Anschlussleitungen nach oben und unten.

Heizkreis

Die Vorlauftemperatur zum Heizkreis wird witterungsgeführ t mittels des elektronischen Reglers Danfoss ECL geregelt. Die Vorlauftemperatur wird im Regler aufgrund der gemessenen Außentemperatur erreichnet Mithilfe eines ECL-Applikationssschlüssels (Plug-&-Play) kann eine ausgewählte Anwendung in den Regler ECL Comfort 210 geladen werden. Der ECL-Applikationsschlüssel enthält Daten zu den Anwendungen sowie Sprachen und Werkseinstellungen. Für Akva Lux II VX H ist werkseitig die Anwendung 1d geladen. Andere Anwendungen können aber mithilfe des ECL-Applikationsschlüssels geladen werden, und Updates des Reglers sind mit neuer Anwendungssoftware auch möglich.

Der Regler ist werkseitig zum automatischen Ausschalten der Heizung in der Sommerperiode voreingestellt.

Siehe bitte ECL Application Key Box mit ECL Comfort 210/310 Betriebsanleitung und mounting guide für weitere informationen.

Wir verweisen auch an Danfoss Installation Guide für ECL Comfort 310, Applikation A260 auf www.heating.danfoss.com

ECL-Applikationsschlüssel

DKDHR VI.GP.Q3.03 Danfoss District Energy

Montage- und Betriebsanleitung Akva Lux II VX H2WP (ECL310/A260)

Regelung des Heizkreises

Zur Regelung des Heizkreises ist die Akva Lux II VX H2WP primärseitig mit einem Volumenstromregler mit Motorstellventil Danfoss AHQM und einem elektrischen Stellantrieb Danfoss AMV 13, das dem elektronischen Regler angeschlossen ist, ausgestattet. Das Ventil wird vollständig geschlossen, wenn die Spannungsversorgung abgeschaltet wird.

Der Regler ist drucklos geönet und schließt, wenn der eingestellte maximale Volumenstrom überschritten wird.

Der Regler ist mit einem Druckbegrenzungsventil ausgestattet, das die Stellmembrane vor einem zu hohen Dierenzdruck schützt.

Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werksseitig überprüft.

Siehe bitte beigelegte Bedienungsanleitungen, Elektrischer Stellantrieb AMV 13 Volumenstromregler mit Motorstellventil AHQM

AMV 13 AHQM

Umwälzpumpe, Heizkreis

Siehe bitte Punkt 13, Seite 17 für weitere Informationen über Umwälzpumpe.

Regelung des Fußbodenheizkreises

Für Regelung des Heizkreises ist die Akva Lux II VX H2WP mit einem 3-Wege Stellventil VMV und einem elektronischen Stellantrieb Danfoss AMV 150, das dem elektronischen Regler angeschlossen ist, ausgestattet.

Die Funktionsfähigkeit des Stellventils und des Stellantriebes ist werksseitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb manuell schließen. Manuelles Schließen erfolgt über den Hub der Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn.

Siehe bitte beigelegte Bedienungsanleitungen, Elektrischer Stellantrieb AMV 150 3-Wege Stellventil VMV

Manuelle Hubverstellung (AMV)

VMV

Danfoss District Energy VI.GP.Q3.03 DKDHR

Der Knopf auf der Unterseite des Stellantriebes während der manuellen Hubverstellung gedrückt halten.

1515

Montage- und Betriebsanleitung Akva Lux II VX H2WP (ECL310/260)

Sicherheitsthermostat

Der Fußbodenheizkreis ist mit einem Sicherheitsthermostat gegen Überhitzung ausgestattet.

Siehe bitte beigelegte Bedienungsanleitung Jumo AT

Umwälzpumpe, Fussbodenheizkreis

Der Fussbodenheizkreis ist mit einer Umwälzpumpe ausgestattet. Siehe bitte Punkt 13, Seite 17 für weitere Informationen über Umwälzpumpe.

DKDHR VI.GP.Q3.03 Danfoss District Energy

Montage- und Betriebsanleitung Akva Lux II VX

13.0 Umwälzpumpen für Heizung

Grundfos Pumpe UPM3 Auto L

Die Grundfos UPM3 Auto L Pumpe hat 10 optionale Einstellmöglichkeiten, die über der Drucktaste ausgewählt werden können. Siehe

bitte Abb. 1 - Bedienfeld.

Das Bedienfeld besteht aus einer Drucktaste, einer roten/grünen LED und 4 gelben LEDs.

Bei der UPM3 Auto L ist die Proportionaldruckkurve 3 standardmäßig eingestellt.

Im Bedienfeld wird Folgendes angezeigt: * Anzeigemodus (während des Betriebes)

- Betriebsstatus

- Alarmstatus *Einstellmodus (nach Drücken der Taste)

Im Anzeigemodus wird entweder der Betriebsstatus oder der Alarmstatus angezeigt. Ist die Pumpe in Betrieb, leuchtet die LED1 grün. Die Kombination der vier anderen LEDs zeigt die aktuelle Leistungsaufnahme (P1) an. Siehe Abb. 2 - Anzeigemodus / Betriebsstatus.

Abb. 1. Bedienfeld

mit einer Drucktaste und fünf LEDs.

Abb. 2. Anzeigemodus / Betriebsstatus.

Danfoss District Energy VI.GP.Q3.03 DKDHR

1717

Montage- und Betriebsanleitung Akva Lux II VX

Wenn man die Taste kurz betätigt, dann wird der aktueller Pumpeneinstellung angezeigt. Nach etwa 2 Sekunden wechselt das Display zurück in die Betriebsansicht. Siehe Abb. 3 - Pumpeneinstellun-

gen.

Abb. 3. Pumpeneinstellungen

Sollte bei der aktuellen Pumpeneinstellung die gewünschte Wärmeabgabe in den einzelnen Räumen des hauses nicht erricht werden, wechseln Sie zu der als Alternative angegebenen Pumpeneinstellung. Siehe Abb. 4 - Empfohlene Pumpeneinstellungen.

Um die Pumpeneinstellung zu ändern, muss man die gewünschte Einstellung wählen (Siehe Abb. 3), die Taste länger als 2 Sekunden betätigen (weniger als 10) und dann wechselt das Display in den Einstellmodus und die LEDs blinken. Dann drücken Sie die Taste, bis die LEDs die gewünschte Einstellung zeigen. Die LEDs blinken, und wenn sie stoppen ist die neue Einstellung gespeichert. Das Display wechselt zurück in den Anzeigestatus. Bitte bemerken; leuchten die LEDs nicht nach 2 Sekunden auf, sind die Tasten des Bedienfelds wahrscheinlich gesperrt. Die Tastensperre kan durch Drücken der Taste für mehr als 10 Sekunden aktiviert bzw. deaktiviert werden. Dabei leuchten die gelben LEDs kurz auf, um anzuzeigen, dass die Deaktivierung oder Aktivierung erfolgt ist.

Für weitere Informationen, siehe beigelegte Grundfos Instruktionen.

grundfos INSTRUCTIONS

UPM3

AUTO L

Bei Auftreten einer oder mehrerer Störungen leuchtet die LED1 rot. Siehe Abb. 5 - Alarmstatus. Liegt kein Alarm mehr an, wechselt das Display in den Betriebsstatus zurück.

Abb. 4. Empfohlene Pumpeneinstellungen

UMP3 15-70 AUTO L

Anwendung Empfohlene Pumpenmodus

Heizkörper Zweirohr Systeme

Heizkörper Einrohr Systeme

Fussbodenheizung 1. Konstantdruckregelung

Ventilation 1. Konstantkennlinie, Drehzahl 1-2-3-4

Trinkwarmwasser* 1. Konstantkennlinie, Drehzahl 1-2-3-4

Abb. 5. Alarmstatus

1. Proportionaldruckregelung

1. Konstantkennlinie, Drehzahl 1-2-3-4

2. Konstantdruckregelung

* Bronze oder Edelstahl Pumpengehäuse

DKDHR VI.GP.Q3.03 Danfoss District Energy

Montage- und Betriebsanleitung Akva Lux II VX

Grundfos Pumpe UPM3 Auto

Die Grundfos UPM3 Auto Pumpe hat 12 optionale Einstellmöglichkeiten, die über der Drucktaste ausgewählt werden können. Siehe

bitte Abb. 1 - Bedienfeld.

Das Bedienfeld besteht aus einer Drucktaste, einer roten/grünen LED und 4 gelben LEDs.

Bei der UPM3 Auto ist die AUTO gelung standardmäßig eingestellt.

maximum Proportionaldruckre-

ADAPT

Im Bedienfeld wird Folgendes angezeigt: * Anzeigemodus (während des Betriebes)

- Betriebsstatus

- Alarmstatus *Einstellmodus (nach Drücken der Taste)

Abb. 1. Bedienfeld

mit einer Drucktaste und fünf LEDs.

Im Anzeigemodus wird entweder der Betriebsstatus oder der Alarm-

Abb. 2. Anzeigemodus / Betriebsstatus.

status angezeigt. Ist die Pumpe in Betrieb, leuchtet die LED1 grün. Die Kombination der vier anderen LEDs zeigt die aktuelle Leistungsaufnahme (P1) an. Siehe Abb. 2 - Anzeigemodus / Betriebsstatus.

Danfoss District Energy VI.GP.Q3.03 DKDHR

1919

Montage- und Betriebsanleitung Akva Lux II VX

Wenn man die Taste kurz betätigt, dann wird der aktueller Pumpeneinstellung angezeigt. Nach etwa 2 Sekunden wechselt das Display zurück in die Betriebsansicht. Siehe Abb. 3 - Pumpeneinstellun-

gen.

Abb. 3. Pumpeneinstellungen

Für weitere Informationen, siehe beigelegte Grundfos Instruktionen.

Bei Auftreten einer oder mehrerer Störungen leuchtet die LED1 rot. Siehe Abb. 5 - Alarmstatus. Liegt kein Alarm mehr an, wechselt das Display in den Betriebsstatus zurück.

Abb. 4. Empfohlene Pumpeneinstellungen

UMP3 15-70 AUTO

Anwendung Empfohlene Pumpeneinstellung

Heizkörper Zweirohr System

Heizkörper Einrohr System

Fussbodenheizung 1. AUTO

Ventilation 1. Konstantkennlinie, Drehzahl 1-2-3-4

Trinkwarmwasser 1. Konstantkennlinie, Drehzahl 1-2-3-4

Abb. 5. Alarmstatus

1. AUTO

2. Proportionaldruckregelung **

1. Konstantkennlinie, Drehzahl 1-2-3-4

2. Konstantdruckregelung **

Proportionaldruckregelung

ADAOT

, Konstantdruckregelung

ADAO

** Werkseinstellung

DKDHR VI.GP.Q3.03 Danfoss District Energy

Montage- und Betriebsanleitung Akva Lux II VX

14.0 Trinkwarmwasser

Beschreibung

Das Trinkwarmwasser wird über einen Wärmeübertrager erhitzt und die Temperatur mit einem thermo-hydraulischen Regler ohne Hilfsenergie PTC2+P mit eingebautem Dierenzdruckregler geregelt (1). Der Druckgesteuerte Teil stellt sicher, dass der Wärmeübertrager bei Warmwasserzapfung sowohl primär- (Fernwärme) als auch sekundärseitig (TWW) sofort durchströmt wird und der Durchuss nach Beendigung des Zapfvorganges sofort unterbrochen wird.

14.1 Regelung der Warmwassertemperatur

PTC2 Regler für Trinkwarmwasser (1).

Die Warmwassertemperatur wird durch Drehen des Handgries in Richtung “+” (wärmer), oder “-” (kälter) eingestellt. Zuerst den Handgri im Urzeigersinn drehen - bis zum Anschlag/bis der Handgri nicht mehr gedreht werden kann. Dan drehen Sie den Handgri gegen den Uhrzeigersinn, bis die Temperatur des Zapfwassers ca. 48°C beträgt (7-8 l/min.). Die Temperatur sollte nie 55°C übersteigen, um Kalkbildung im Wärmeübertrager zu vermeiden.

Alternativer Trinkwarmwasserregler PM2+P Die Temperatur kann als Alternative mit einem durchussgestuerten Regler PM2+P geregelt werden. Die Warmwassertemperatur wird durch Drehen des Handgries in Richtung “rot” (wärmer), oder “blau” (kälter). Zuerst den Handgri im Urzeigersinn drehen - bis der Drehzapfen sich gegenüber dem blauen Punkt bendet. Dann drehen Sie den Handgri gegen den Uhrzeigersinn, bis die Temperatur des Zapfwassers ca. 48°C beträgt (7-8 l/min.). Die Temperatur sollte nie 55°C übersteigen, um Kalkbildung im Wärmeübertrager zu vermeiden. (NB! Der Drehzapfen muss zwischen den blauen und roten Punkten positioniert werden, als sonst der Regler abgestellt wird)

14.2 Bypass- oder Zirkulationsthermostat

Bypass Thermostat (Werkseinstellung)

Standardgemäß wird die Wohnungsstation mit einem thermostatischen Bypass Danfoss FJVR mit Rücklauftemperaturbegrenzer 10/50 °C für Bypassbetrieb ausgerüstet. Warmwasserzapfungenen können dadurch ohne Wartezeit erfolgen. Es wird empfohlen den Thermostat in Pos. 3 einzustellen. Falls die Warmwassertemperatur zu langsam ansteigt, kann es notwendig sein, den Thermostat höher als Pos. 3 einzustellen.

Regelhandgri

Einstellskala (Richtwerte) Pos. 2 = 30°C 3 = 40°C 4 = 45°C

Sonst ist TWW-Zirkulation zu etablieren.

Zirkulationsthermostat / Ümrüstung auf TWW-Zirkulation

Wenn eine Zirkulationsleitung in der Hausinstallation vorhanden ist, ist die Station an die Zirkulationsleitung anzuschließen, und eine Umrüstung von Bypassbetrieb auf TWW-Zirkulation ist vorzunehmen..

Eine Umrüstung auf WW-Zirkulation ist bauseitig möglich, und erfordert nur ein zusätzliches thermostatisches Zirkulationssatz (gehört nicht zum Lieferumfang und muss separat bestellt werden, siehe Foto Seite 25).

Die Zirkulationsleitung der Hausinstallation ist an einen MessingNippel, den auf dem Zirkulationsschlauch der Station montiert ist, anzuschliessen (siehe bitte Anweisungen über Umrüstung auf TWWZirkulation auf der nächsten Seite).

Wird die Umwälzpumpe über eine Schaltuhr gesteuert, empfehlen wir, dass die Zirkulationswassertemperatur auf ca. 35 ° C eingestellt wird.

Bitte bemerken! Wenn die Umwälzpumpe (außerhalb der Station) für einen längeren Zeitraum abgeschaltet, wird es empfohlen, dass der Thermostat im gleichen Zeitraum geschlossen wird.

Danfoss District Energy VI.GP.Q3.03 DKDHR

2121

Montage- und Betriebsanleitung Akva Lux II VX

14.3 Umrüstung von Bypass auf TWW-Zirkulation

Beachten Sie bitte, dass dieses Zirkulationssatz für Stationenen mit sowohl 4 mm Kapillarrohr als auch Stationen mit 6 mmm Kapillarrohe verwendet wird.

Deshalb können überussigen Komponenten vorkommen, und wir bitten Sie, von diesen abzusehen.

Bei WW-Zirkulation bitte Einbau von Umwälzpumpe und Rückschlagventil auf dem Zirkulationsrohr, mit Fliessrichtung gegen den Warmwasserbereiter beachten (gehört nicht zum Lieferumfang und müssen bauseits montiert werden).

Fig. 1 Die Propfen (6 mm Inbusschlüssel) abbauen (verschrotten).

Fig. 2 Zirkulationsschlauch A1 und Nippel B (Stationen mit 4 mm Kapillarrohr) oder Nippel B1 (Stationen mit 6 mm Kapillarrohr), wie gezeigt, einbauen.

Fig. 1 Fig. 2

Fig. 3 Fig. 4

Fig. 3 Das Kapillarrohrende von T-Stück (Punkt C) abbauen.

Bemerken Sie bitte! - Für Stationen, die mit Dierenzdruckregler bestückt sind, kann Kapillarrohr für Dierenzdruckregler und Kapillarrohr für Bypass beide im T-Stück eingebaut sein.

Fig. 4 4 mm Propfen C1 (Stationen mit 4 mm Kapillarrohr) oder Überwurfmutter + Kugel C2 (Stationen mit 6 mm Kapillarrohr) in T-Stück (Punkt C), wie gezeigt, einbauen.

Fig. 5 Das Kapillarrohrende von Pos. C auf Nippel B (4 mm Kapillarrohr) oder Nippel B1 (6 mm Kapillarrohr) mittels Nippel und Schneidring einbauen.

Fig. 6 Schlauchende A2 und Messingnippel E in Montageplatte wie gezeigt einbauen.

Zirkulationsthermostat

Auf Anlagen mit Zirkulation funktioniert der Thermostat (3) als Zirkulationsthermostat und die Temperatur des Zirkulationswassers wird unabhängig von dem eingestellten Warmwassertemperatur einreguliert. Es wird empfohlen den Thermostat auf max. Pos. 3 einzustellen.

Fig. 5 Fig. 6

DKDHR VI.GP.Q3.03 Danfoss District Energy

Montage- und Betriebsanleitung Akva Lux II VX

15.0 Wartung

Wartungsarbeiten

Sind nur von qualizierten und autorisierten Personen durchzuführen.

Überprüfung

Es unterliegt es der sorgfaltspicht der Betrieber, in regelmäßigen Abständen Inspektionen und wenn nötig Instandhaltungsarbeiten laut dieser und anderen Anleitungen durchführen zu lassen. Im Rahmen der o. g. Wartungsarbeiten sind alle Schmutzfänger zu reinigen, alle Verschraubungen und Verbindungen nachzuspannen und die Sicherheitsventile durch Drehen des Handgries in die markierte Richtung zu überprüfen.

Spülen/Reinigen von Plattenwärmeübertrager

Reinigen des Plattenwärmeübertragers ist mittels Durchspülung zu unterziehen. Um die Reinigungswirkung zu erhöhen, ist umgekehrte Durchussrichtung (als im Betriebsfall) zu empfehlen. Dadurch lässt sich evtl. entstandene Beläge auf der Innenseite des Plattenwärmeübertragers entfernen. Bei stärkeren Ablagerungen kann hierfür eine von Danfoss zugelassene Reinigu ngsüssigkeit (z. B. Kaloxi oder Radiner FI) ver wendet werden. Beide Reinig ungsussigkeiten sind umweltsfreundlich und lassen sich über das gewöhnliche Hauskanalisationssystem entsorgen. Nach Beendigung des Spü lvorgangs ist sorgfältig mit Wasser nachzuspülen.

Entsäurung von Plattenwärmeübertrager

Wärmeübertrager unterliegen bei längerem Betrieb durch die relativ hohen Temperaturen an den Platten bzw. Rohren insbesondere der Verkalkung. Eventuelle Entsäurung des Plattenwärmeübertragers ist laut der Abbildung rechts vorzunehmen. Für gelötete Plattenwärmeübertrager können schwache inhibier te Säurelösungen (z. B. 5%ige Ameisen -, Essigoder Phosphorsäure) verwendet werden.

Maßnahmen nach Wartungsarbeiten

Nach den Wartungsarbeiten und vor dem Einschalten der Anlage: – Alle gelösten Schraubenverbindungen auf festen Sitz überprüfen. – Überprüfen, ob alle zuvor entfernten Schutzvorrichtungen,

Abdeckungen wieder ordnungsgemäß eingebaut sind. – Arbeitsbereich säubern und evtl. ausgetretene Stoe entfernen. – Alle verwendeten Werkzeuge, Materialien und sonstige Ausrüstungen

aus dem Arbeitsbereich wieder entfernen. – Energieversorgung einschalten und von Leckagen überwachen. – Anlage entlüften. – Wenn nötig die Anlage neu einstellen. – Sicherstellen, dass alle Sicherheitseinrichtungen des Gerätes und der

Anlage wieder einwandfrei funktionieren.

Ablesung Fernwärmezähler

Es wird empfohlen den Fernwärmezähler in regelmäßigen Intervallen abzulesen, und die abgelesenen Werten aufzuschreiben. Der Hausmeister / Eigentümer muss in Reglemäßigen Intervallen eine visuelle Kontrolle und Ablesung des Fernwärmezählers machen und die abgelesenen Werden aufschreiben. (Der Zähler ist nicht ein Teil der Lieferung von Danfoss.). Service-Verfahren darf nur von ausgebildetem, autorisiertem Personal durchgeführt werden. NB! Übermäßiger Verbrauch, ungeachtet aus welchem grund, wird von der Danfoss Verkauf- ung Lieferbedingungen, Gewährleistung und Haftung nicht abgedeckt.

Auskühlung / Erfassung der Rücklauftemperatur

Das Auskühlen des Fernwärmewassers bzw. der Temperaturunterschied zwischen Fernwärme-Vorlauf und Fernwärme-Rücklauf ist entscheidend für den wirtschaftlichen Betrieb. Deshalb ist es wichtig, dass Sie die Vorund Rücklauf-Temperaturen regelmäßig kontrollieren. Normal ist eine Temperaturdierenz von 30-35°C. Beachten Sie bitte, dass die niedrigste Fernwärme-Rücklauftemperatur direkt von der Rücklauftemperatur des Heizkreises und des Behälterkreises abhängig ist. Deshalb bitte diese Rücklauftemperaturen beachten.

Danfoss District Energy VI.GP.Q3.03 DKDHR

2323

Montage- und Betriebsanleitung Akva Lux II VX

Abkühlung aus dem warmwasserbereiter allein

Während Warmwasserzapfung wird das Auskuhlen in der Regle 30-35 °C sein. Wenn warmwasser nicht gezapft wird, ist es völlig normal, dass die Rücklauftemperature vom Warmwasserbereiter leicht ansteigt. In dieser Situation wird der Fernwärmezähler einen sehr bescheidenen Verbrauch registrieren, als die Wassermenge sehr gering ist. Für Warmwasserbereiter mit Zirkulationsanschluss registriert der Kalorimeter die Wärmeverluste in der Zirkulationsleitung.

16.1 Wartungsplan (Empfehlungen)

Intervall Wartungsarbeiten Bemerkungen

Kontrolle aller Verbindungen auf Dichtheit Bei Leckagen die Dichtungen ersetzen und Nachziehen

Funktionsprüfung des Sicherheitsventils des Kaltwasserzutritts

Allgemeine Sichtprüfung aller Komponenten auf Beschädigung und Funktionskontrolle vornehmen

Reinigung von Filtern bzw. Schmutzfänger in der Station Filter bzw Schmutzfänger auswechseln, wenn nicht intakt

Alle 12 Monate

Funktionsprüfung der elektrischen und elektronischen bauteile, schalter etc.

Sichtprüfung der Rohre und des Plattenwärmeübertragers auf Korrosion

Funktionsprüfung der Isolierverkliedung Überprüfen ob die Isolierverkleidung eng an der Station anliegt

Kontrollieren, dass die Temperaturregler laut die Anweisungen in dieser Anleitung eingestellt sind.

Funktionskontrolle aller Absperrarmaturen z.B Absperrarmaturen önen und schließen

Arbeiten am Gerät dürfen grundsätzlich nur von qualiziertem und speziell dafür geschultem Personal ausgeführt werden.

Nach Wartungsarbeiten sind alle Dichtungen auszuwechseln.

Nach Befüllen der Anlage sind alle Verschraubungen und Verbindungen vor Durchführung der Druckprobe nachzuziehen. Nach Aufheizen der Anlage sind Verschraubungen und Verbindungen zu kontrollieren und gegebenenfalls nachzuspannen. Bitte beachten Sie, dass die verbindungen mit EPDM Gummidichtungen ausgeführt werden können! Deshalb ist es sehr wichig die

Überwurfmutter nich zu überspannen., da dies zu undichtigkeiten führen kann. Der Hersteller übernimmt keine Haftung für

Leckagen, die aus Überspannung zurückzuführen sind.

Funktionskontrolle durch Drehen des Handgri des Sicherheitsventils

Bei Unregelmäßigkeiten, Funktionsstörungen oder visueller Beschädigung die betreende Komponente auswechseln

Visuelle Kontrolle. Überprüfen ob die elektrische Versorgung zu der Station abgeschaltet werden kann.

Visuelle Kontrolle

Die Anweisungen in dieser Anleitung befolgen

DKDHR VI.GP.Q3.03 Danfoss District Energy

Montage- und Betriebsanleitung Akva Lux II VX

16.0 Fehlersuche

Bei Betriebsstörungen sollte grundsätzlich - vor Beginn der eigentlichen Fehlersuche - folgendes geprüft werden:

- Stromversorgung zur Anlage in Ordnung (gilt nur für Anlagen mit Raumthermostat),

- Der Schmutzfänger des Fernwärmevorlauf rohres ist sauber,

16.1 Fehlersuche - Heizung

Problem Mögliche Ursache Abhilfe

Schmutzfänger Fernwärme- oder Anlagenseitig (Heizkörperkreislauf) verschmutzt.

Eventuelle Filter im Wärmemengenzähler verstopft.

Defekter oder falsch eingestellter Differenzdruckregler.

Defekter Fühler

Defekter Stellantrieb.

Keine Heizleistung

Stellventil defekt - Ventilgehäuse evtl. verschmutzt.

- Die Vorlauftemperatur von der Ferwärmequelle hat ein normales Niveau (Sommer mindestens 60 °C, Winter mindestens 70 °C),

- Der Dierenzdruck is grösser oder gleich dem normalen (örtlichen) Dierenzdruck im Fern wärmenetz - fragen Sie eventuell beim Fern heizwerk an,

- Die Anlage steht unter Druck.

Sieb bzw. Schmutzfänger reinigen.

Filter Reinigen (nach Absprache mit dem Fernheizwerk).

Funktion des Dierenzdruckreglers prüfen - evtl. Ventilsitz reinigen.

Fühler austauchen.

Funktion des Stellantriebs überprüfen.

Funktion des Ventils überprüfen - evtl. Ventilsitz reinigen.

Automatik falsch eingestellt oder defekt

- evtl. Stromausfall.

Pumpe ausser Betrieb. Kontrollieren, daß die Pumpe ordnungs-

“Stufe” der Pumpe zu niedrig eingestellt. Pumpe auf eine höhere Stufe einstellen.

Lufteinschlüsse in der Anlage. Anlage gründlich entlüften.

Ungleiche Wärmeverteilung Lufteinschlüsse in der Anlage. Anlage gründlich entlüften.

Automatik falsch eingestellt. Automatik einregulieren - siehe Automa-

Vorlauftemperatur zu hoch

Defekter Fühler Fühler austauschen.

Fehler im Regler - Regler reagiert nicht so, wie es laut Anleitung müsste.

Kontrollieren, daß der Regler korrekt eingestellt ist - siehe separate Anleitung. Stromversorgung überprüfen.

gemäß mit Strom versorgt wird und auch läuft. Kontrollieren, daß keine Luft im Pumpengehäuse ist - siehe Pumpenhandbuch.

tik Anleitung.

Automatik Hersteller um Hilfe bitten oder den Regler austauschen.

Danfoss District Energy VI.GP.Q3.03 DKDHR

2525

Montage- und Betriebsanleitung Akva Lux II VX

Problem Mögliche Ursache Abhilfe

Vorlauftemperatur zu niedrig

Unzureichende Kühlung

Automatik falsch eingestellt. Automatik einregulieren, - siehe Au-

Fehler im Regler - Regler reagiert nicht so, wie es laut Anleitung müsste.

Aussenfühler falsch platziert, bzw. montiert.

Schmutzfänger verschmutzt. Schmutzfänger reinigen.

Heizäche bzw. Heizkörper im Verhältnis zu gesamtheizbedarf des Gebäudes zu klein bemessen.

Vorhandene Heizäche unzureichend ausgenutzt.

Anlage ist nur einsträngig (Einrohrsystem).

tomatik Anleitung.

Automatikhersteller un Hilfe bitten oder den Regler austauschen.

Aussenfühler korrekt platzieren bzw. montieren.

Heizäche erhöhen.

Gleichmässige Heizverteilung an der gesam-ten Heizäche herbeiführen Achten Sie darauf, dass die Termostate nicht an einigen Heizkörpern ganz geönet sind und an anderen Heizkörpern ganz geschlossen sind. Kontrollieren Sie die Temperatur unten und oben am Heizkörper. Höhere Temperatur oben am Heizkörper als unten am Heizkörper zeigt korrekten Anlagebetrieb an.

Es ist überaus wichtig, daß die Temperatur des Vorlaufs zu den Heizkörpern

- unter Berück-sichtigung des Komfortansprüche - so niedrig wie überhaupt möglich ist.

Selbsttätiger Thermostat auf die Fernwärmeseite defekt (gilt nicht alle Typen).

Thermostat auswechseln - alternativ nur den Fühler.

DKDHR VI.GP.Q3.03 Danfoss District Energy

Montage- und Betriebsanleitung Akva Lux II VX

16.2 Fehlersuche - Trinkwarmwasser

Problem Mögliche Ursache Abhilfe

Allgemein: Ist der PTC2+P Regler defekt?

Allgemein: Sind die Betriebsverhältnisse in Ordnung?

Kein warmes Wasser

Warmes Wasser hat keinen Druck

Lange Wartezeit

Bei erwarteter austrittmenge an WWZapfstelle (Temperatur egal) ist der Regler in Ordnung.

Die Fernwärmekompaktstation benötigt eine primäre Vorlauftemperatur von min. 60 °C und einen Dierenzdruck in Betrieb laut Informationen, die im Datenblatt angegeben sind.

Dierenzdruckregler defekt oder falsch eingestellt.

Schmutzfänger der Fernwärmeversorgung verstopft.

PTC2+P Regler defekt. PTC2+P Regler austauschen

Wärmeübertrager verkalkt Wärmeübertrager aussäuern oder evtl.

Schmutzfänger oder Sieb im Kaltwasserzähler verstopft.

Zirkulationspumpe außer Betrieb. Prüfen, ob Pumpe läuft und ob deren

Fehlersuche ausserhalb Regler (siehe unten).

Die Versorgung kontakten.

Funktion des Dierenzdruckreglers prüfen - evtl. Ventilsitz und Kapillarrohr reinigen.

Sieb bzw. Schmutzfänger reinigen.

austauschen.

Sieb bzw. Schmutzfänger reinigen - evtl. in Abstimmung mit der Wasserversorgungsgesellschaft.

Stromversorgung in Ordnung ist. Kontrollieren, daß sich im Pumpengehäuse keine Luft bendet - siehe Pumpenhandbuch.

Temperatur zu niedrig Siehe bitte “Kein warmes Wasser”. Siehe bitte “Kein warmes Wasser”.

Temperatur zu hoch

Schwankende Temperatur

Temperatur fällt während der Entnahme

Rückschlagventil der Zirkulationsleitung defekt (führt zur Vermischung – Zirkulationswasserrohr erkaltet während der Entnahme).

PTC2 Regler defekt PTC2 Regler austauschen.

Thermostatischer Regler falsch eingestellt oder defekt.

Rückschlagventil der Zirkulationsleitung defekt (führt zur Vermischung – Zirkulationswasserrohr erkaltet während der Entnahme).

Dierenzdruckregler defekt oder falsch eingestellt (Einstellung zu niedrig).

Luft in Kapillarrohren. Kapillarrohre entlüften.

Wärmeübetrager verkalkt Wärmeübertrager aussäuern oder evtl.

Rückschlagventil austauschen

Kontrollieren, daß der Regler korrekt eingestellt ist - siehe besondere Anleitung.

Rückschlagventil austauchen.

Funktion des Dierenzdruckreglers prüfen - evtl. Ventilsitz und Kapillarrohr reinigen.

austauschen.

Unzureichende Kühlung Wärmeübertrager verkalkt Wärmeübertrager aussäuern oder evtl.

austauschen.

Danfoss District Energy VI.GP.Q3.03 DKDHR

2727

Montage- und Betriebsanleitung Akva Lux II VX

17.0 EU Gutachten

EC-DECLARATION OF CONFORMITY

For CE marking in EU (European Union)

Danfoss Redan A/S District Energy

DK-8382 Hinnerup

Declares under our sole responsibility that below products including all available power and control options:

Akva Lux II VX

Main components: See instruction manual.

Danfoss Redan A/S

District Energy

Omega 7, Søften

DK-8382 Hinnerup

Telephone +45 87 43 89 43

Covered by this declaration is in conformity with the following directive(s), standard(s) or other normative document(s), provided that the products are used in accordance with our instructions.

EU Directives:

EMC Directive 2004/108/EEC

EN 61000-6-1 2007 Electromagnetic compatibility- Generic standard: Immunity for residential, commercial and light

industry.

EN 61000-6-2 2007 Electromagnetic compatibility- Generic standard: Immunity industry.

EN 61000-6-3 2007 Electromagnetic compatibility- Generic standard: Emission for residential, commercial and light

industry.

EN 61000-6-4 2007 Electromagnetic compatibility- Generic standard: Emission industry.

Machinery Directive 2006/42/EEC

EN ISO 14121-1 Safety of machinery -- Risk assessment

EN 60204-1-Safety of machinery - Electrical equipment of machines — Part 1: General requirements

PED Directive 97/23/EEC

Conformity assessment procedure followed: Module A - Internal control of production

All substations that falls under Article 3 §3 and category 1 shall not be CE-marked according to this directive

CE marked affixed year 2010

Approved by:

Place and date of issue: Hinnerup, Aug. 22nd, 2013

Name: Katja Brødegaard

Title: Quality & HSE Manager

DKDHR VI.GP.Q3.03 Danfoss District Energy

Montage- und Betriebsanleitung Akva Lux II VX

Danfoss District Energy VI.GP.Q3.03 DKDHR

2929

Montage- und Betriebsanleitung Akva Lux II VX

DKDHR VI.GP.Q3.03 Danfoss District Energy

Montage- und Betriebsanleitung Akva Lux II VX

18.0 Inbetriebnahmezertikat

Inbetriebnahmezertikat

Die Station ist die direkte Verbindung zwischen der Fernwärmeversorgung und der Hausinstallation. Vor der Inbetriebnahme der Wohnungsstation ist die übrige Anlage gründlich zu spülen und die Dichtheit der Verbindungen ist zu überprüfen. Sobald das System mit Wasser gefüllt worden ist, müssen alle Rohrverbindungen, bevor Druckprobe auf Dichtheit, nachgezogen werden. Die Schmutzfänger reinigen und die Einstellungen gemäss der Hinweise dieser Betriebsanleitung durchführen.

Beim Einbau sind alle örtlichen Standards und Vorschriften einzuhalten.

Installation und erste Inbetriebnahme dürfen nur von qualizierten und autorisierten Personen durchgeführt werden.

Die Station ist in der Fabrik auf Dichtigkeit vor der Auslieferung geprüft worden, aber nach Transport, Handhabung und Aufheizen der Anlage sind sämtliche Verschraubungen und Anschlusse zu kontrollieren und gegebenenfalls nachzuziehen. Bitte beachten Sie, dass die Verbindungen mit EPDM Gummidichtungen ausgeführt werden können. Deshalb ist es sehr wichtig die Überwurfmutter nicht zu überspannen, da dies zu Undichtigkeiten führen kann. Der Hersteller übernimmt keine Haftung für Leckagen, die aus Überspannung zurückzuführen sind.

Von dem Installateur auszufüllen

Diese Anlage wurde nachgezogen, angepasst und in Betrieb genommen

den: von Installateur:

Datum/Jahre

Firmenname (Stempel)

Danfoss District Energy VI.GP.Q3.03 DKDHR

3131

Danfoss GmbH

Fernwärme- und Regelungstechnik

Vertrieb Komponenten/Kleinstationen Carl-Legien-Straße 8 63073 Oﬀenbach www.fernwaerme.danfoss.de

Die in Katalogen, Prospekten und anderen schriftlichen Unterlagen, wie z.B. Zeichnungen und Vorschlägen enthaltenen Angaben und technischen Daten sind vom Käufer vor Übernahme und Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss Mitarbeitern ableiten, es sei denn, dass diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten – auch an bereits in Auftrag genommenen – vorzunehmen. sind Warenzeichen der Danfoss A/S. Alle Rechte vorbehalten.

Techn. Beratung/Angebote Telefon: 069 / 8902 - 960

Telefax: 069 / 8902 466 - 948 E-Mail: anfrage-fw@danfoss.com

Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firme n. Danfoss und das Danfoss Logo

Auftragsabwicklung Telefon: 069 / 8902 - 970

Telefax: 069 / 8902 466 - 400 E-Mail: verkauf-fw@danfoss.com

Service/Kundendienst Telefon: 040 / 73 67 51 - 60

Telefax: 069 / 8902 466 - 430 E-Mail: service-fw@danfoss.com

VI.GP.Q3.03 - Produced by Danfoss Redan A/S 07/2015

Danfoss Akva Lux II VX Operating guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
