Danfoss AK-SM 720 User guide [sv]

User Guide
System manager
AK-SM 720
ADAP-KOOL® Refrigeration control systems
www.danfoss.com
User Guide | Network control AK-SM 720
Contents
1. Introduktion
Principer ...................................................................................................... 4
2. En regulators design
Modulöversikt .....................................................................................................7
Gemensamma data för moduler ................................................................. 9
Dimensioner ......................................................................................................10
System manager AK-SM.......................................................................11
Expansionmodul AK-XM 101A...........................................................13
Expansionmodul AK-XM 102A / AK-XM 102B ..............................15
Expansionmodul AK-XM 204A / AK-XM 204B ..............................17
Expansionmodul AK-XM 205A / AK-XM 205B ..............................19
Expansionmodul AK-XM 107A .........................................................21
Expansionmodul AK-OB 110 ..............................................................23
Strömförsörjningsmodul AK-PS 075 / 150 ....................................24
Förord till design ..............................................................................................25
Funktioner .................................................................................................25
Anslutningar ............................................................................................26
Begränsningar .........................................................................................26
Uppsättning av en system manager ........................................................27
Beställning .........................................................................................................35
3. Montering och anslutning
Montering ..........................................................................................................36
Anslutning .........................................................................................................37
4. Konfiguration och inställningar
Installation i nätverket ...................................................................................39
Konfiguration ....................................................................................................41
Anslut PC ...................................................................................................41
Lås upp regulatorernas konfiguration ............................................43
Klockfunktion ..........................................................................................44
Snabbinställning ....................................................................................45
Anläggningens huvuddata .................................................................46
Anläggningens larmrelä ......................................................................47

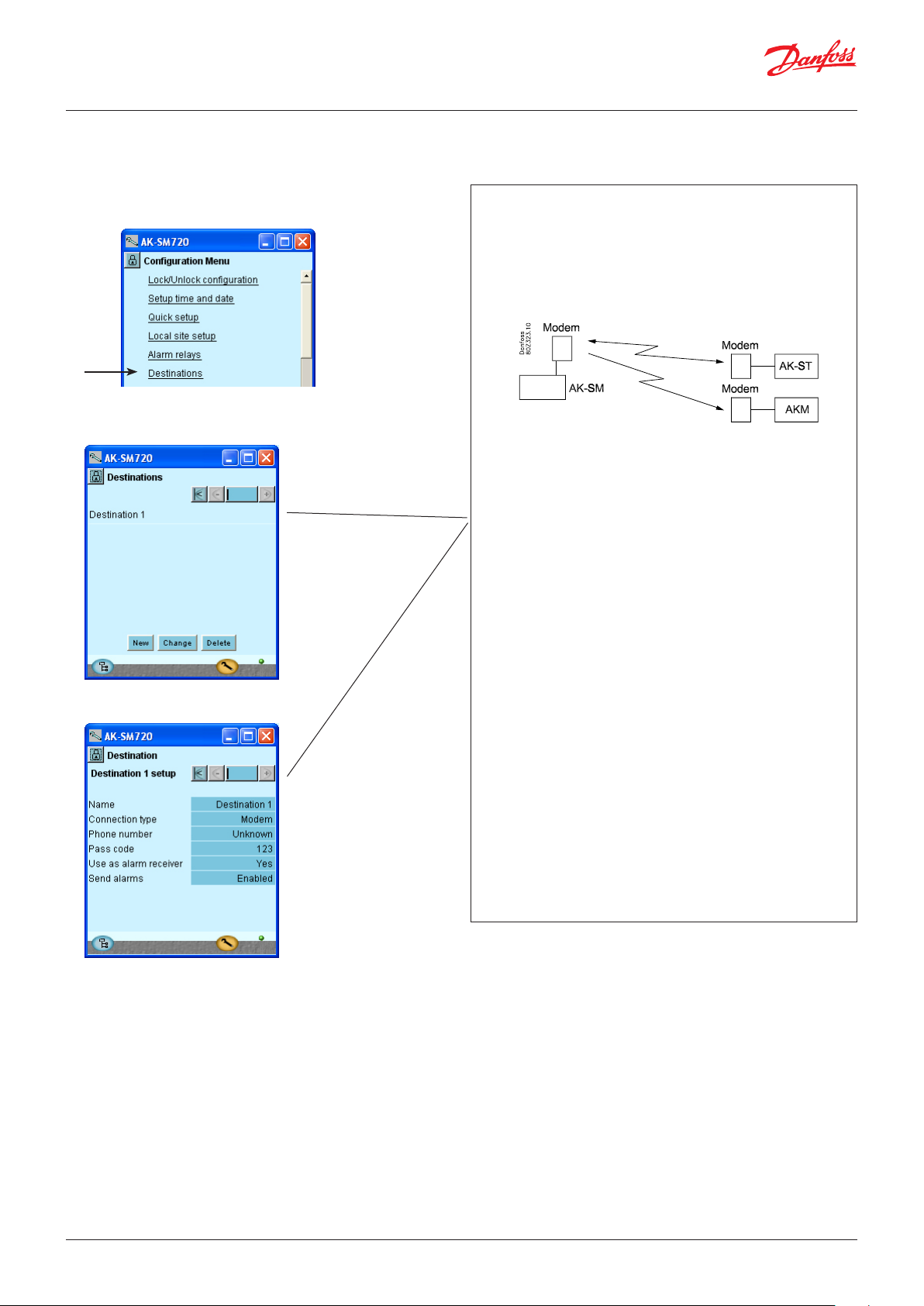

Destinationer att kommunicera med .............................................48
Dirigering av larm ..................................................................................49
Larm från regulatorerna .......................................................................51
Modem och IP inställningar ...............................................................52
Designa själv vissa funktioner ...........................................................53
Larm för boolska funktioner ...............................................................54
AKC regulator på DANBUSS ................................................................55
Konfiguration av ingångar och utgångar ......................................57
Ange larmprioriteter .............................................................................58
Låskonfiguration ....................................................................................59
Kontrollera konfiguration ....................................................................60
Kontroll av anslutningar ...............................................................................61
Finn regulatorerna i nätverket ....................................................................62
Inställning av regulatorer .............................................................................63
Inställningsfunktioner ...................................................................................64
Loggar .................................................................................................................65
Anläggningsinställning .................................................................................67
Första start av System manager .................................................................81
Kontrollera larm ......................................................................................81
Lås anslutningarnas konfigurationer ..............................................82
Kontrollera behörighet ........................................................................83
Avslutning Service Tool ........................................................................83
5. Reglerfunktioner
Lokal datakommunikation ...........................................................................85
Extern datakommunikation ........................................................................86
Larmhantering..................................................................................................88
Anläggningsstyrning .....................................................................................90
Loggar .................................................................................................................94
Inställningar ......................................................................................................96
Ur ......................................................................................................................97
2 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
1. Introduktion
Applikation
AK-SM 720 är en komplett System manager för kontroll av data­kommunikation till ADAP-KOOL® Refrigeration Control Systems. Systemenheten gör det möjligt att vidarebefordra larm och sys­temfunktioner till externa mottagare.
System managerns huvudfunktion är att vidarebefordra larm. Den innehåller också funktioner som anläggningens regulatorer kan använda för att optimera de individuella kylmöblerna/grupperna.
En översikt av några av de olika funktionerna:
• Larmmottagare
• Vidarebefordra larm
• Samla loggar
• Scheman
• Avfrostningsgrupper
• Belysningsfunktioner
• Energisparande funktioner
• Boolsk logik

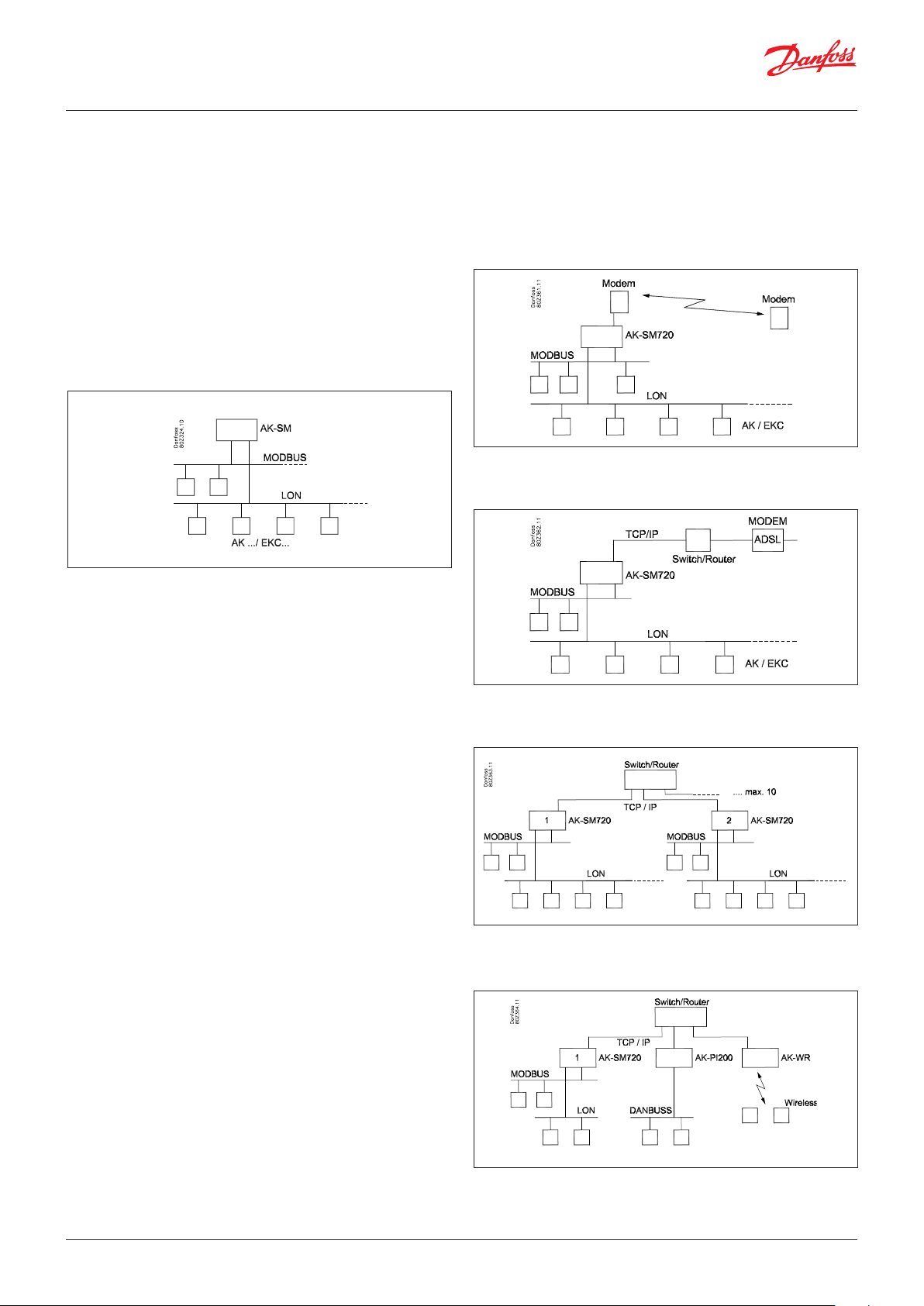

Exempel
Här följer några exempel där system managern sköter kommuni­kationen till andra enheter.
Mottagning av larm och loggar från regulatorerna i applikationen
Modemkoppling till serviceföretaget
Lokal datakommunikation kan vara:
• LON RS 485
• MODBUS
• DANBUSS (detta kräver emellertid också en modul av typ AK-PI
200. Litteratur nr. RS8EX)
• Max 200 regulatorer på datakommunikationen Max 120 enheter av typ EKC inkl. SLV, varav max 15 olika typr och
mjukvaruversioner.
• TCP/IP
Extern datakommunikation kan vara:
• TCP/IP
• Modem
För inställningar används:
• Service tool AK-ST
Systemenheten kan vidarebefordra larm och loggar till:
• System software AKM
Hämta funktioner från några regulatorer och skicka dem vidare till andra
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 3
User Guide | Network control AK-SM 720
Principer
Den stora fördelen med denna serie regulatorer är att den kan byggas ut i takt med att anläggningens storlek utökas. Serien har utvecklats till ett styr- och reglersystem för kyla, men inte för någon specifik applikation – variation skapas genom olika mjukvara och genom att man själv kan välja att definiera anslutningarna. Samma moduler används för alla regleringar och kompositionen kan ändras efter behov. Med dessa moduler (byggstenar) kan man skapa en mångfald av olika sorters regleringar. Man måste dock själv vara med och justera regleringen efter de faktiska behoven – denna instruktion finns för att hjälpa till att navigera genom alla frågorna så att regleringen kan definieras och anslutningarna göras.
Regulator/System Manager
Top part
Bottom part
Regulatorn är regleringens hörnsten. Moduln har ingångar och utgångar som kan hantera små system.
• Bottendelen – och därigenom även terminalerna – är samma för alla regulatorer.
• Toppdelen innehåller intelligensen med mjukvara. Denna enhet varierar med regulatormodell. Men den kommer alltid att levereras tillsammans med den nedre delen.
• Förutom mjukvaran så har den övre delen även försetts med kopplingar för data­kommunikation och adressinställningar.
Fördelar
• Regulatorns storlek kan ”växa” i takt med att system växer
• Mjukvaran kan ställas in för en eller flera regleringar
• Flera regleringar med samma komponenter
• Lätt att bygga ut när systemkrav ändras
• Flexibelt koncept:
- Regulatorserie med gemensam konstruktion
- En princip – många applikationer
- Modulr väljs efter faktiska anslutningsbehov
- Samma moduler används från reglering till reglering
Expansionsmodul
Om systemet växer och allt fler funktioner måste styras/regleras kan regulatorn byggas ut. Med extra moduler kan fler signaler mottas och fler reläinkopplingar och urkopplingar – hur många av dem – och vilka – bestäms av den aktuella applikationen.
Exempel
En reglering med få anslutningar kan genomföras med regulatorn ensam
Finns många anslutningar måste en eller flera expansionsmoduler monteras
4 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Direktkoppling
Inställning av en AK regulator måste genomföras via programvaran ”AK-Service Tool”.
Programmet installeras i en PC och inställning av de olika funktionerna utförs via regulatorns menyer som visas i Service Tool.
Visning
Menyns visning är dynamisk, så att olika inställningar i en meny leder till olika inställningsmöjligheter i andra menyer. En enkel applikation med få anslutningar ger ett läge med få inställningar. En motsvarande applikation med många anslutningar ger ett läge med flera inställningar. Från översiktsdisplayen finns tillgång till ytterligare displayer för kompressorregleringen och kondensorregleringen. Längst ner på displayen finns tillgång till ett antal allmänna funktioner, som till exempel ”nätverksöversikt”, ”scheman” ”loggfunktion”, ”larm” ”anläggningsöversikt” och ”service” (konfiguration).
Datakommunikation
Regulatorn skickar datakommunikationen vidare till samtliga inkopplade regulatorer. Den mottar mätningar från utvalda funktioner. Mätningarna skickas till andra regulatorer, som använder värdet i styrfunktionen. Regulatorn mottar larm från samtliga inkopplade regulatorer och skickar dem vidare till definierade mottagare.
Användare
Alla användare måste tilldelas en användarprofil som antingen ger tillgång till full driftanvändning eller gradvis begränsar driftanvändningen till den lägsta nivån, som endast tillåter användaren ”att se”.
Användare läggs till och definieras i menyobjektet ”Konfiguration”/”Behörighet”.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 5
User Guide | Network control AK-SM 720
Lysdioder
Ett antal lysdioder gör det möjligt att kunna följa de signaler som regulatorn mottar och skickar.
Logg
Från loggfunktionen kan man definiera de mätningar man vill ska visas. Det sammanlagda värdet kan skrivas ut, eller så kan man exportera dem till en fil. Man kan öppna filen i Excel.
Befinner man sig i en servicesituation kan man visa mätningarna i en trendfunktion. Mätningarna görs därefter i realtid och visas omedelbart.
n Power n Comm n DO1 n Status n DO2 n Alarm n DO3 n Service Tool n DO4 n LON n DO5 n RS485 n DO6 n LAN n DO7 n DO8 n Service Pin
Slow flash = OK Quick flash = answer from master in 10 min. after network installation Constantly ON = error Constantly OFF = error
Flash = Aktiv alarm / not cancelled Constant On = Aktive alarm / cancelled
External communication
Network installation
Larm
Displayen ger en översikt av alla aktiva larm. Om man vill bekräfta att man sett larmet kryssar man för i fältet för bekräftanden. Vill man veta mer om ett aktuellt larm kan man klicka på det och på så vis få ett fönster på skärmen.
Et motsvarande fönster finns för alla tidigare larm. Här kan man ladda hem ytterligare information om man behöver ytterligare detaljer om larmets historik.
6 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
2. En regulators design
Denna sektion beskriver hur regulatorn är designad.
Regulatorn i systemet är baserad på en enhetlig anslutningsplattform där alla variationer från applikation till applikation bestäms av regulatorns toppdel med en specifik mjukvara samt av vilka in- och utgångssignaler den relevanta
Modulöversikt
• Regulatormodul – kan hantera mindre anläggningar
• Expansionsmodul. När komplexiteten ökar och ytterligare ingångar eller utgångar krävs kan moduler anslutas till regulatorn. En kontakt på modulens sida distribuerar matningsspänning och datakommunikation mellan modulerna.
• Toppdel
Regulatormodulens toppdel innehåller intelligensen. Detta är
enheten där regleringen definieras och där datakommunikation kopplas till andra regulatorer i ett större nätverk.
• Anslutningar
Det finns olika slag av ingångar och utgångar. En modul kan,
exempelvis, kanske motta signaler från givare och brytare, en annan kan motta spänningssignal, och en tredje modul kan vara försedd med utgångar med reläer, etc. De individuella modulerna visas i tabellen nedan.
applikationen kräver. Om det är en applikation med få anslutningar kan regulatorn (övre del med tillhörande nedre del) vara tillräcklig. Om det är en applikation med många anslutningar behöver regulatorn plus en eller flera expansionsmoduler användas.
• Valfri anslutning När en applikation är planerad och inställd kommer den att
generera ett behov av ett antal anslutningar fördelade över de nämnda modulerna. Denna anslutning måste då utföras på antingen regulatormodulen eller expansionsmodulen. Det enda som måste iakttas är att de olika modulerna inte får sammanblandas (en analog ingångssignal får exempelvis inte kopplas till en digital ingång).
• Programmering av anslutningarna Man måste informera regulatorn om var man kopplar de
individuella ingångs- och utgångssignalerna. Detta sker i en senare konfigurering där varje individuell koppling definieras baseras på följande principer:
- till vilken modul
- vid vilken punkt (”terminal”)
- vad kopplas (ex. trycktransmitter/modell/tryckområde)
Expansionsmodul med ytterligare analoga ingångar
Regulator med analoga ingångar och reläutgångar
Toppdel
Expansionsmodul med ytterligare reläutgångar och ytterligare analoga ingångar
Modul med ytterligare reläutgångar finns också tillgänglig i en version där toppdelen försetts med kontakter så att reläerna kan överstyras
Expansionsmodul med analoga utgångssignaler
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 7
User Guide | Network control AK-SM 720
1. Regulator
Modell Funktion Applikation
AK-SM 720 System manager Kontroll av datakommunikation
2. Expansionsmodul och överblick av ingångar och utgångar
Modell Analoga
ingångar
För givare, trycktransmit­ter etc.
System manager 11 4 4 - - - - -
Expansionsmoduler
AK-XM 101A 8
AK-XM 102A 8
AK-XM 102B 8
AK-XM 204A 8
AK-XM 204B 8 x
AK-XM 205A 8 8
AK-XM 205B 8 8 x
AK-XM 107A 8 Följande expansionsmodul kan placeras på kretskortet i regulatorn.
Det finns bara utrymme för en modul. AK-OB 110 2
Av/På utgångar Av/På matningsspänning (DI signal) Analoga
Relä (SPDT)
Halvledargi­vare
Llågspänning (max. 80 V)
Högspänning (max. 260 V)
Pulsmätare lågspänning (max 30 V)
utgångar
0 – 10 V DC För överstyrn-
Modul med överstyrning
ing av reläutgångar.
3. AK drift och tillbehör
Modell Funktion Applikation
Drift
AK-ST 500 Mjukvara för användning av AK regulator AK-drift
- Kabel mellan PC och AK regulator AK – Komm.port
- Kabel mellan nollmodem kabel och regulator AK - RS 232
Tillbehör Strömförsörjningsmodul 230 V / 115 V till 24 V DC
AK-PS 075 18 VA DC AK-PS 150 36 VA DC
Tillägg till regulator
Specifika data för enskilda moduler finns på efterföljande sidor.
8 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Gemensamma data för moduler
Matningsspänning 24 V DC/AC +/- 20%
Energiförbrukning AK-SM 720 8 VA
AK-XM 101, 102, 107 2 VA
AK-XM 204, 205 5 VA
Analoga ingångar Pt 1000 ohm /0 °C Upplösning: 0.1 °C
Trycktransmitter modell AKS 32R / AKS 32 (1 – 5 V)
Spänningssignal 0 – 10 V
Kontaktfunktion (On/Off) På vid R < 20 ohm
Av/På Spänningsmatn. ingång Låg spänning
Reläutgångar SPDT
Halvledarutgångar Kan användas för belastningar som kopplas
0 / 80 V AC/DC
Hög spänning 0 / 260 V AC
AC-1 (ohmsk) 4 A
AC-15 (induktiv) 3 A
U Min. 24 V
av och på flitigt; ex. sargvärme, fläktar och AKV ventil.
Noggrannhet: +/- 0.5 °C
Upplösning:1 mV Noggrannhet: +/- 10 mV Max 5 trycktransmittrar på en modul
Av vid R > 2K ohm (Guldpläterade kontakter ej nödvändiga)
Off: U < 2 V On: U > 10 V
Off: U < 24 V On: U > 80 V
Max. 230 V Låg och högspänning behöver inte vara anslutna till samma utgångsgrupp
Max. 240 V AC , Min. 48 V AC Max. 0.5 A, Leak < 1 mA Max. 1 AKV
Omgivningstemperatur Under transport -40 – 70 °C
Under drift -20 – 55 °C ,
0 – 95% RH (icke-kondenserande) Ingen chockpåverkan / vibrationer
Kapsling Material PC / ABS
Kapslingsgrad IP10 , VBG 4
Montering För montering på vägg eller DIN-skena
Vikt med skruvterminaler Modulr i100- / 200- / regulator-serierna Ca. 200 g / 500 g / 600 g
Godkännanden EU:s lågspänningsdirektiv och EMC krav
följs
Uppgivna data gäller för alla moduler. Om data är specifika nämns detta tillsammans med modulen i fråga.
LVD testad i enlighet med EN 60730 EMC testad Immunitet i enlighet med EN 61000-6-2 Emission i enlighet med EN 61000-6-3
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 9
User Guide | Network control AK-SM 720
Dimensioner
Moduldimensionen är 72mm Modulr i 100-serien består av en modul Modulr i 200-serien består av två moduler Regulatorer består av tre moduler Längden på en sammankopplad enhet = n x 72 + 8
En strömförsörjningsmodul är antingen 36 mm eller 54 mm. Om utrymme finns på DIN-skenan kan strömförsörjningsmodulen placeras till vänster om system-managern.
10 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
System manager AK-SM
Funktion
Det finns flera regulatorer i serien. Funktionen bestäms av den programmerade mjukvaran, men utåt sett är regulatorerna identiska – de har alla samma anslutningsmöjligheter: 11 analoga ingångar för givare, trycktransmitter, spänningssignaler och kontaktsignaler. 8 digitala utgångar, med 4 halvledarutgångar och 4 reläutgångar.
Matningsspänning
24 V AC eller d.c. ska matas till regulatorn. 24 V-matningen får inte vidarekopplas och användas av andra regulatorer då den inte är galvaniskt separerad från ingångar och utgångar. Med andra ord måste man använda en transformator för varje regulator. Klass II krävs. Terminalerna får inte vara jordade. Matningsspänningen till samtliga expansionsmoduler överförs via kontakten på höger sida. Transformatorns storlek bestäms av strömbehovet för det totalta antalet moduler.
Matningsspänningen till en trycktransmitter kan tas antingen från 5 V utgången eller från 12 V utgången beroende på transmittermodell.
PIN
Datakommunikation
Installationen måste genomföras så som beskrivs i de separata instruktionerna.
Adressinställning
När system managern konfigurerats måste adressen ställas in inom intervallen 1 till 10. 1 måste alltid användas. Finns det mer än en måste de övriga ställas in på adresser mellan 2 till 20.
Service PIN När adresserna ställts in måste mjukvaran få kännedom om inställ­ningarna. Detta sker genom att man trycker Service PIN knappen. ”Status” lysdioden lyser när godkännande erhålls.
Drift
Regulatorns konfiguration måste ske från mjukvaruprogrammet ”Service Tool”. Programmet måste installeras i en PC, och PC:n måste vara kopplad till regulatorn via nätverkspluggen på enhetens framsida.
Lysdioder
Det finns två rader med lysdioder. Dessa innebär: Vänster rad:
• Matningsspänning till regulatorn
• Aktiv kommunikation med det nedersta kretskortet (röd=fel)
• Status för utgångar DO1 och DO8
Höger rad:
• Mjukvarustatus
• Larm när lysdiod blinkar. Larm bekräftat = konstant ljus
• Kommunikation med Service Tool
• Kommunikation på MODBUS
• Kommunikation på TCP/IP ”Service Pin” brytare har aktiverats
Address
Intern kommunikation mellan modulerna: Snabba blinkningar = fel Konstant På = fel
n Power n Comm n DO1 n Status n DO2 n Alarm n DO3 n Service Tool n DO4 n LON n DO5 n MODBUS n DO6 n LAN n DO7 n DO8 n Service Pin
Status för utgång 1-8
Håll säkerhetsavståndet!
Låg och högspänning får inte anslutas till samma utgångsgrupp
Långsamma blinkningar = OK Snabba blinkningar = svar från master inom 10 min efter nätverksinställning Konstant PÅ = fel Konstant AV = fel
Blinkar = Aktivt larm / inte avstängd Konstant På = Aktivt larm / avstängd
Extern kommunikation
Nätverksinstallation
En liten modul (option board) kan placeras på bottendelen av regulatorn. Moduln beskrivs senare i dokumentet.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 11
User Guide | Network control AK-SM 720
Punkt
Analoga ingångar på 1 - 11
Halvledarutgångar på 12 - 15
Relä eller AKV spole 230 V AC
S
Pt 1000 ohm/0°C
Signal
S1 S2 Saux1 Saux2 SSA SdA
Punkt 1 2 3 4 5 6 7 8 9 10 11 Typ AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 AI9 AI10 AI11
24 och 25 används endast när ”Option board är ansluten”
Punkt 12 13 14 15 16 17 18 19 Typ DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8
Signal typ
Pt 1000
Terminal 15 & 27: 12 V max. 100 mA in totalt.
Terminal 16 & 28: 5 V max 100 mA in totalt.
Terminal 17, 18, 29, 30: (Kabelskärm)
Reläutgångar på 16 - 19
P
AKS 32R
3: Brun
2: Blå
1: Svart
P0A P0B PcA PcB
AKS 32
3: Brun
2: Svart
1: Röd
U
...
On/Off Ext.
Huvud­brytare
Dag/ Natt
Dörr
DO
AKV Komp 1
AKV
Komp 2 Fläkt 1 Larm Belysning Sarg­värme Avfrost­ning
Inbyggnadsmodul
Finn signalen på sidan med modulen.
AKS 32R
-1 - xx bar
AKS 32
-1 - zz bar
0 – 5 V 0 – 10 V
Aktiv vid:
Stängd/
Öppen
Aktiv vid:
On
/
Off
Signal Modul Punkt Terminal Signal typ / Aktiv vid
1 (AI 1) 1 - 2 2 (AI 2) 3 - 4 3 (AI 3) 5 - 6 4 (AI 4) 7 - 8 5 (AI 5) 9 - 10 6 (AI 6) 11 - 12 7 (AI 7) 13 - 14 8 (AI 8) 19 - 20
9 (AI 9) 21 - 22 10 (AI 10) 23 - 24 11 (AI 11) 25 - 26
1
12 (DO 1) 31 - 32 13 (DO 2) 33 - 34 14 (DO 3) 35 - 36 15 (DO 4) 37 - 38 16 (DO 5) 39 - 41
17 (DO6) 42 - 44 18 (DO7) 45 - 47 19 (DO8) 48 - 50
24 -
25 -
12 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Expansionmodul AK-XM 101A
Funktion
Modulen innehåller 8 analoga ingångar för givare, trycktransmitter, spänningssignaler och kontaktsignaler.
Matningsspänning
Matningsspänningen till modulen kommer från föregående modul.
Matningsspänning till en trycktransmitter kan tas antingen från 5 V utgången eller 12 V utgången beroende på transmittermodell.
Lysdioder
Endast de två översta lysdioderna används. Dessa indikerar följande:
• Matningsspänning till modulen
• Kommunikation med regulatorn är aktiv (röd = fel)
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 13
User Guide | Network control AK-SM 720
Punkt
S
Pt 1000 ohm/0°C
Vid övre terminalerna är signalingången den vänstra av de två terminalerna
Vid den nedre delen är signalingången den högra av de två terminalerna.
Signal Signal typ
S1 S2 Saux1
Pt 1000 Saux2 SSA SdA
Punkt 1 2 3 4 Typ AI1 AI2 AI3 AI4
Punkt 5 6 7 8 Typ AI5 AI6 AI7 AI8
Terminal 9 & 16: 12 V max. 100 mA in totalt.
Terminal 10 & 15: 5 V max 100 mA in totalt.
Terminal
11, 12, 13, 14:
(Kabelskärm)
P
AKS 32R
AKS 32
U
On/Off
3: Brun
2: Blå
1: Svart
3: Brun
2: Svart
1: Röd
P0A P0B PcA PcB
...
Ext. Huvud­brytare
Dag/ Natt
Dörr
AKS 32R
-1 - xx bar
AKS 32
-1 - zz bar
0 – 5 V
0 – 10 V
Aktiv vid:
Stängd/
Öppen
Signal Modul Punkt Terminal
1 (AI 1) 1 - 2
2 (AI 2) 3 - 4
3 (AI 3) 5 - 6
4 (AI 4) 7 - 8
5 (AI 5) 17 - 18
6 (AI 6) 19 - 20
7 (AI 7) 21 - 22
8 (AI 8) 23 - 24
Signal typ /
Aktiv vid
14 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Expansionmodul AK-XM 102A / AK-XM 102B
Funktion
Modulen innehåller 8 ingångar för on/off spänningssignaler.
Signal
AK-XM 102A är till för lågspänningssignaler. AK-XM 102B är till för högspänningssignaler.
Matningsspänning
Matningsspänningen till modulen kommer från den föregående modulen.
Lysdioder
Dessa indikerar:
• Matningsspänning till modulen
• Kommunikation med regulatorn är aktiv (röd = fel)
• Status för de individuella ingångarna 1-0 (när lyser = spänning)
AK-XM 102A
Max. 24 V
On/Off: On: DI > 10 V AC Off: DI < 2 V AC
AK-XM 102B
Max. 230 V
On/Off: On: DI > 80 V AC Off: DI < 24 V AC
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 15
User Guide | Network control AK-SM 720
Punkt
DI
AK-XM 102A: Max. 24 V AK-XM 102B: Max. 230 V
Signal Aktiv vid
Ext. Huvud­brytare
Dag / Natt
Komp. Säkerhet 1
Komp. Säkerhet 2
Stängd
(spänning på)
/
Öppen
(spänning av)
Punkt 1 2 3 4
Typ DI1 DI2 DI3 DI4
Punkt 5 6 7 8 Typ DI5 DI6 DI7 DI8
Signal Modul Punkt Terminal Aktiv vid
1 (DI 1) 1 - 2
2 (DI 2) 3 - 4
3 (DI 3) 5 - 6
4 (DI 4) 7 - 8
5 (DI 5) 9 - 10
6 (DI 6) 11 - 12
7 (DI 7) 13 - 14
8 (DI 8) 15 - 16
16 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Expansionmodul AK-XM 204A / AK-XM 204B
Funktion
Modulen innehåller 8 reläutgångar.
Matningsspänning
Matningsspänningen till modulen kommer från den föregående modulen.
AK-XM 204B endast Överstyrning av relä
Åtta omkopplare på framsidan gör det möjligt att överstyra reläets funktion. Antingen till position OFF eller ON. I positionen AUTO styrs relä från regulatorn.
Lysdioder
Det finns två rader med lysdioder. De indikerar följande: Vänstra raden:
• Matningsspänning till regulatorn
• Aktiv kommunikation med nedre kretskort (röd = fel)
• Status för utgångarna DO1 och DO8
Högra raden (AK-.XM 204B endast):
• Överstyrning av reläer Ljus ON = överstyrning Ljus OFF = ingen överstyrning
AK-XM 204A AK-XM 204B
Säkringar
Bakom toppdelen finns en säkring för varje utgång.
Max. 230 V
AC-1: max. 4 A (ohmsk)) AC-15: max. 3 A (induktiv)
AK-XM 204B Överstyrning av relä
Håll säkerhetsavståndet!
Låg- och högspänning får inte kopplas till samma utgångsgrupp
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 17
User Guide | Network control AK-SM 720
Punkt
Punkt 1 2 3 4 5 6 7 8 Typ DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8
DO
Signal Aktiv vid
Komp. 1
Komp. 2
Ventilator 1
Larm
On
/
Off
Signal Modul Punkt Terminal Aktiv vid
1 (DO 1) 25 - 27
2 (DO 2) 28 - 30
3 (DO 3) 31 - 33
4 (DO 4) 34 -36
5 (DO 5) 37 - 39
6 (DO 6) 40 - 42
7 (DO 7) 43 - 45
8 (DO 8) 46 - 48
18 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Expansionmodul AK-XM 205A / AK-XM 205B
Funktion
Modulen innehåller: 8 analoga ingångar för givare, trycktransmitter, spänningssignaler och kontaktsignaler 8 reläutgångar
Matningsspänning
Matningsspänningen till modulen kommer från den föregående modulen.
AK-XM 205 endast Överstyrning av relä
Åtta omkopplare på framsidan gör det möjligt att överstyra reläets funktion. Antingen till position OFF eller ON. I positionen AUTO styrs relä från regulatorn.
Lysdioder
Det finns två rader med lysdioder. De indikerar följande: Vänstra raden:
• Matningsspänning till regulatorn
• Aktiv kommunikation med nedre kretskort (röd = fel)
• Status för utgångarna DO1 och DO8
Högra raden (AK-XM 205B endast):
• Överstyrning av reläer
Ljus ON = överstyrning Ljus OFF = ingen överstyrning
AK-XM 205A AK-XM 205B
max. 10 V
Säkringar
Bakom den toppdelen finns en säkring för varje utgång.
Max. 230 V AC-1: max. 4 A (ohmsk) AC-15: max. 3 A (induktiv)
AK-XM 205B Överstyrning av relä
Håll säkerhetsavståndet!
Låg- och högspänning får inte kopplas till samma utgångsgrupp
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 19
User Guide | Network control AK-SM 720
Punkt
S
Pt 1000 ohm/0°C
Signal Signal typ
S1 S2 Saux1
Pt 1000 Saux2 SSA SdA
Punkt 1 2 3 4 5 6 7 8 Typ AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8
Terminal 9 & 21: 12 V max. 100 mA in totalt.
Terminal 10 & 22: 5 V max 100 mA in totalt.
Terminal 11, 12, 23, 24 :
(Kabelskärm)
Punkt 9 10 11 12 13 14 15 16 Typ DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8
P
AKS 32R
AKS 32
U
On/Off
DO
3: Brun
2: Blå
1: Svart
3: Brun
2: Svart
1: Röd
P0A P0B PcA PcB
...
Ext. Huvud­brytare
Dag/ Natt
Dörr
Komp 1 Komp 2 Fläkt 1 Larm Belysn­ing Sarg­värme Avfrost­ning
AKS 32R
-1 - xx bar
AKS 32
-1 - zz bar
0 – 5 V
0 – 10 V
Aktiv
vid:
Closed
/
Open
Aktiv
vid:
on
/
Off
Signal Modul Punkt Terminal
1 (AI 1) 1 - 2
2 (AI 2) 3 - 4
3 (AI 3) 5 - 6
4 (AI 4) 7 - 8
5 (AI 5) 13 - 14
6 (AI 6) 15 - 16
7 (AI 7) 17 - 18
8 (AI 8) 19 -20
9 (DO 1) 25 - 27
10 (DO 2) 28 - 30
11 (DO 3) 31 - 33
12 (DO 4) 34 - 36
13 (DO 5) 37 - 39
14 (DO6) 40 - 42
15 (DO7) 43 - 45
16 (DO8) 46 - 48
Signal typ /
Aktiv vid
20 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Expansionmodul AK-XM 107A
Funktion
Modulen innehåller åtta ingångar för pulsräkning. Som alternativ kan ingångarna användas för att registrera en On/Off signal. (DI funktion).
Matningsspänning
Matningsspänningen till modulen kommer från den föregående modulen.
Lysdioder
Dessa indikerar:
• Matningsspänning till modulen
• Kommunikation med regulatorn är aktiv (röd = fel)
(Det finns ingen LED-indikering för de individuella ingångarna)
Signal
Signalen registreras enligt DIN 43864. Stig- och falltider ska vara mindre än 5 ms. Till- och fråntider måste vara större än 30 ms.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 21
User Guide | Network control AK-SM 720
Punkt
CI
Punkt 1 2 3 4 Typ CI1 CI2 CI3 CI4
Punkt 5 6 7 8 Typ CI5 CI6 CI7 CI8
Signal Aktiv vid
Puls - - -
Signal Modul Punkt Terminal Aktiv vid
1 (CI 1) 1 - 2 - - ­2 (CI 2) 3 - 4 - - ­3 (CI 3) 5 - 6 - - ­4 (CI 4) 7 - 8 - - ­5 (CI 5) 9 - 10 - - ­6 (CI 6) 11 - 12 - - ­7 (CI 7) 13 - 14 - - ­8 (CI 8) 15 - 16 - - -
22 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Expansionmodul AK-OB 110
Funktion
Modulen har två analoga spänningsutgångar på 0 – 10 V.
Matningsspänning
Strömförsörjningen till modulerna kommer från regulatormodulen.
Placering
Modulen är placerade på PC-kortet i regulatormodulen.
Punkt
Det två utgångarna har punkterna 24 och 25. De visas på tidigare sidor där det även regulatorn nämns.
Max. belastning I < 2.5 mA R > 4 kohm
AO
AO 0 – 10 V
Modul
Punkt 24 25 Typ AO1 AO2
1
AO2
AO1
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 23
User Guide | Network control AK-SM 720
Strömförsörjningsmodul AK-PS 075 / 150
Funktion
24 V strömförsörjning till regulator.
Matningsspänning
230 V AC eller 115 V AC (från 100 V AC till 240 V AC)
Placering
På DIN-skena
Effekt
Typ Utgångsspänning Utgångsström Effekt
AK-PS 075 24 V DC 0.75 A 18 VA AK-PS 150 24 V DC
(justerbart)
Mått
Typ Hög Bredd
AK-PS 075 90 mm 36 mm AK-PS 150 90 mm 54 mm
1.5 A 36 VA
Anslutningar
Strömförsörjning till en regulator
AK-PS 075
AK-PS 150
24 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Förord till design
System managern kan i de flesta fall sköta styrningen utan kompletterande moduler. Expansionsmoduler är endast nödvändiga vid förbrukningsmätning, vid användning av ett större antal in- eller utgångar eller användning av boolska funktioner.
Följande punkter måste beaktas när antalet expansionsmoduler ska planeras. En signal kan behöva ändras, så att en ytterligare modul kan undvikas.
• En ON/OFF signal kan mottas på två olika sätt. Antingen som en kontaktsignal på en analog ingång eller som spänning på en låg eller högspänningsmodul.
Funktioner
Klockfunktion
Klockfunktionen och skifte mellan sommartid och vintertid ingår i system managern. Klockans inställning behålls även om ett strömavbrott inträffar.
Start/stopp av reglering
Reglering kan startas och stoppas via mjukvaran. Den kan inte stoppas med en kontaktfunktion.
Larmfunktion
Om larmet ska skickas till en signalöverförare behöver en reläutgång användas.
Systemfunktioner
Vissa av de möjliga systemfunktionerna kräver ingångssignaler eller utgångssignaler.
• En ON/OFF utgångssignal kan ges på två olika sätt. Antingen med en reläkontakt eller halvledare. Den primära skillnaden är den tillåtna belastningen och att reläet innehåller en brytare.
Nedan följer ett antal funktioner och anslutningar som kan behöva övervägas när en reglering planeras. Det finns fler funktioner i regulatorn än de som nämns här, men de som nämns har inkluderats så att behovet av anslutningar ska kunna fastställas.
• Belysningsstyrning
En signal kan mottas från två belysningsgivare. Varje givare kräver en analog ingång. Upp till åtta zoner kan styras. Varje zon kräver en reläutgång eller en triacutgång (halvledarutgång).
• Adaptiv sargvärme
En signal kan mottas från tre daggpunktsgivare. Varje givare kräver två analoga ingångar.
• Förbrukningsmätning
När förbrukning ska mätas måste en expansionsmodul användas för pulsmätning. En synkroniseringssignal kräver en analog eller digital ingång. En tariffsignal kräver en analog eller digital ingång. Två tariffsig-
naler kan mottas.
• Veckoschema med butikens öppettider.
Om det behövs en överstyrning till ”dag” krävs en switchfunktion. Om det behövs en överstyrning till ”natt” krävs en switchfunktion.
• Veckoschema för dag/nattdrift
En switchsignal krävs för att överstyra ett schema
• Veckoschema för avfrostning
En switchsignal krävs för att överstyra ett schema
• Veckoschema för belysning
En switchsignal krävs för att överstyra ett schema
• Lägg in ON funktion (stänger diskregulatorernas expansionsventiler i händelse av driftproblem med kompressorerna)
Funktionen kan aktiveras via datakommunikation eller så kan den kopplas utanför system managern.
• Begränsning av toppbelastning
Denna funktion kräver en signal från en förbrukningsmätning. Upp till tio reläer kan kopplas in.
Datakommunikation
Regulatormodulen har terminaler för LON datakommunikation. Kraven för installationen beskrivs i separata dokument.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 25
User Guide | Network control AK-SM 720
Anslutningar
I princip finns följande anslutningar:
Analog ingång ”AI”
Signalen måste anslutas till två terminaler. Signalen kan mottas från följande källor:
• Temperatursignal från Pt 1000 ohm
temperaturgivare
• Kontaktsignal där ingången är kortsluten
respektive ”öppen”.
• Spänningssignal från 0 till 10 V.
• Signal från trycktransmitter AKS 32 eller
AKS 32R.
Matningsspänningen ges från modulens
terminaler där det finns både 5 V och 12 V tillgängligt.
Trycktransmitterns tryckområde måste ställas in vid programmering.
ON/OFF spänningsingångar ”DI”
Denna signal måste anslutas till två terminaler.
• Signalen måste ha två nivåer, antingen 0 V
eller ”spänning” på ingången.
Det finns två olika expansionsmoduler för
denna signaltyp:
- low-voltage signals, e.g. 24 V
- high-voltage signals, e.g. 230 V
Vid programmering måste funktionen ställas in:
• Aktiv när ingången saknar spänning
• Aktiv när spänningen tillförs till ingången
ON/OFF utgångssignaler ”DO”
Det finns två olika modeller, nämligen:
• Reläutgångar Alla utgångar är med växlande relä så att
den krävda funktionen kan uppnås när regulatorn saknar spänning.
• Halvledarutgångar Reserverad för AKV ventiler, men utgån-
gen kan koppla in eller ur ett externt relä, lika som en reläutgång. Utgången finns bara på
regulatormodulen.
Vid programmering måste funktionen ställas in:
• Aktiv när utgången är aktiverad
• Aktiv när utgången inte är aktiverad.
Analog utgångssignal ”AO”
Signalen ska användas om en styrsignal ska överföras till en extern enhet, t.ex. en frekvensomformare. Vid programmering måste signalområdet definieras: 0 – 5 V, 1 – 5 V, 0 – 10 V or 2 – 10 V.
Pulsmätaringång
Denna signal måste användas om förbrukningsmätning ska genomföras.
Begränsningar
Då systemet är mycket flexibelt måste man, vad gäller antalet anslutna enheter, kontrollera så att det val man gjort överrensstämmer med det fåtal begränsningar som finns. Regulatorns komplexitet bestäms av mjukvaran, processorns storlek och minnets storlek. Det ger regulatorn ett antal anslutningar från vilka data kan laddas ned, och andra där inkoppling med reläer kan genomföras.
Regulatorerna på datakommunikationen för inte överskrida max. antalet 200. Max. antalet för regulatorer typ EKC är 120 enheter, med ett max. antal på 15 olika enheter och mjukvaruversioner
26 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
• Summan av anslutningarna får inte överskrida 80.
• Antalet expansionsmoduler måste begränsas så att den totalta
effekten inte överskrider 32 VA (inklusive regulator).
• Högst fem trycktransmittrar får kopplas till en regulator.
• Högst fem trycktransmittrar får kopplas till en expansionsmodul.
User Guide | Network control AK-SM 720
Uppsättning av en system manager
Procedur:
1. Gör en skiss av systemet i fråga
2. Kontrollera så att regulatorns funktioner täcker de önskade applikationerna
3. Överväg vilka anslutningar som ska genomföras
4. Använd planeringstabellen. / Teckna ned antalet anslutningar. / Summera
5. Finns det tillräckligt antal terminaler på modulen? – Om inte så är fallet, kan det uppnås genom att ändra en ON/OFF in­gångssignal från spänningssignal till kontaktsignal, eller krävs en expansionsmodul?
6. Bestäm vilka expansionsmoduler som ska användas
7. Kontrollera att begränsningarna har eliminerats
8. Räkna ut modulernas sammanlagda längd
9. Modulerna sammanlänkas
10. Bestäm anslutningspunkter
11. Rita upp ett anslutningsschema eller ett nyckeldiagram
12. Matningsspänningens/strömförsörjningens storlek bestäms
1. Skiss
Gör en skiss av systemet i fråga.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 27
User Guide | Network control AK-SM 720
2. Systemfunktioner
Applikation
Styrning av datakommunikation på kylanläggningen
Styrning av datakommunikation för extern drift x Vidaresändning av larm och insamlad data x
Lokal datakommunikation
LON RS 485 tillsammans med
- Regulator av modell EKC
- Regulator av modell AK
- Frekvensomformare av modell AKD MODBUS tillsammans med liknande regulatorer
som har MODBUS kommunikation TCP/IP tillsammans med andra AK-SM x TCP/IP till AK-PI 200 och vidare till regulatorer med
MODBUS
Max.antal för regulatorer (adresser) i ett nätverk
Extern datakommunikation
Via modem eller telefonnät x Via TCP/IP och Internet x
Larmhantering
Loggning av larm x Dirigering av larm till Systemmjukvara x Ett relä kan definieras till ett larmrelä x
Systemstyrning
Veckoschema med butikens öppettider x Veckoschema med tid specificerad i relation till
öppettider ON/OFF styrning 5 Veckoschema för användning tillsammans med
dag/natt drift och start av avfrostning Överstyrning av veckoschema med
kontaktfunktion
Växling mellan dag- och nattdrift
Avfrostningsstart
Koordinerad avfrostning (gemensam start efter avfrostning)
Lägg in ON funktion (stänger diskregulatorernas expansionsventiler i händelse av driftproblem med kompressorerna)
P0-styrning 5 / 120 sektioner
Belysningsstyrning
Adaptiv sargvärme
Adaptiv avfrostning
Förbrukningsmätning 8 Effektbegränsning x Synkronisera signal x
200, men max 120 EKC inkl. SLV
Max 20 grupper på max 30 regulatorer
Max 20 grupper på max 30 regulatorer
2 belysningsgivare
x
x
x
x
x
10
10
x
5 / 120 sektioner
8 reläer, 8 zoner
3 grupper /
30 sektioner 10 grupper /
30 sektioner
LOG
Lagrar data från inkopplade regulatorer x
Användarbehörighet
Användargränssnitt med Lösenord och be­hörighetsnivåer
Historiska Händelser x
Inställningar
Via PC och mjukvara Service Tool AK-ST x
Klocka
Klockfunktion med batteri backup x Återställer klockan i regulatorerna efter
strömavbrott
Säkerhet
Kommunikationsstyrning x Watchdog funktion med justerbar intervalltid x Datakommunikation med ”I’m alive” information x Hög säkerhetsnivå mot oönskad användartillgång x
x
x
Lite mera om funktionerna (”2” fortsättning)
Här följer lite mer information om några av funktionerna som måste använda en ingång eller utgång.
Modemkoppling
Det rekommenderas att matningsspänningen till modemet sker genom ett relä, så att system managern kan starta modemet på ett kontrollerat sätt.
Funktion för överstyrning av ”Inject On”
Denna funktion stänger expansionsventilerna på diskregulatorerna när alla kompressorer stoppats. Funktionen kan ske via datakommunikation, eller så kan den kopplas via en reläutgång på kompressorregulatorn.
Boolska funktioner
En funktion i systemenheten gör det möjligt att ställa in vissa logiska funktioner. Funktionerna kan ha både ingångar och utgångar. Funktionen beskrivs i ett separat dokument. Se litteraturblad nummer RC8CA. Inställning av dessa boolska funktioner bör endast genomföras av tränad personal.
Se kapital 5 om du vill veta mer om funktionerna.
28 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
3. Anslutningar
Här följer en översikt av de möjliga anslutningsalternativen. Texten kan läsas tillsammans med tabellen på efterföljande sida.
Analoga ingångar
Temperaturgivare
Upp till 3 givare för daggpunktgivare och 4 för Boolean logik kan anslutas.
Trycktransmitter
En trycktransmitter av modell AKS 32 eller AKS 32R kan ge signaler till max fem regulatorer.
Spänningssignal
• 0 – 10 V
Används när signalen mottas från en annan regulator. T.ex. signal från daggpunktsgivare. (En daggpunktsgivare levererar två signaler – en temperaturgivarsignal och en spän­ningssignal).
ON/OFF-ingångar
Kontaktfunktion (på en analog ingång) eller Spänningssignal (på en expansionsmodul)
• Växlar till överstyrning av veckoschema
• Växlar till överstyrning av belysningsstyrning
• Signal för registrering av tariffnivåer
On/off-utgångar
Reläutgångar
• Spänningsmatning till modem
• Watchdog funktion
• Insprutning On funktion (Signal till diskregulator. En för varje suggrupp)
• Larmfördröjning
• Belysningsstyrning
• Effektbegränsning
Halvledarutgång
Halvledarutgångar på regulatorn kan användas för samma funktion som de som nämns under ”reläutgångar”. (Utgången är alltid ”AV” när regulatorn drabbas av elavbrott.)
Pulsmätaringång (på en expansionsmodul)
• T.ex. för energiregistrering
Exempel
• AK-SM 720 med datakommunikation för EKC regulatorer
• Modemanslutning för larmdirigering (för System mjukvara AKM)
• Modemanslutning för extern drift (till Service tool)
• Larmutgång
• Kontakt för återställning av larm
• Energimätning, som mottar pulssignal från extern enhet
Data från detta exempel används på nästa sida. Resultatet är att följande moduler ska användas:
• AK-SM 720 regulator
• AK-XM 107A pulsmodul
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 29
User Guide | Network control AK-SM 720
4. Planeringstabell
Tabellen hjälper dig avgöra huruvida det finns tillräckligt antal ingångar och utgångar på system managern. Om de inte finns i tillräcklig mängd måste man expandera med en eller flera av de nämnda expansionsmodulerna.
Skriv ned de anslutningar du behöver och addera ihop dem.
Analog ingångar
Temperatursignal från daggpunktsgivare (max 3) Spänningssignal från daggpunktsgivare (max 3) Spänningssignal från en belysningsgivare (max 2)
Analog ingångssignal
Exempel
ON/OFF spänningssignal
Exempel
ON/OFF spänningssignal
Exempel
Pulsmodul
Exempel
ON/OFF utgångssignal
Exempel
7
Begränsningar
ON/OFF ingångar Kon-
takt Kontakt för överstyrning av veckoschema för dag/nattdrift Kontakt för överstyrning av veckoschema för belysning Pulssignal från mätare för el, gas, vatten osv. 1 ON/OFF signal om tariff förändring Pulstryck för stopp av larm 1
ON/OFF utgångar
Matningsspänning för modem (återställningsfunktion) 1 Larmrelä 1 Belysningszoner (upp till 8 reläer)
5. Effektbegränsning gräns (upp till 10 reläer)
6. Summa av anslutningar 1 1 2 Summa = max. 80
Antal anslutningar på en System manager 11 11 0 0 0 0 0 0 8 8
Brist på anslutningar, om tillämpligt 0 - - 1 0
Brist på anslutningar som ska ges av en eller flera expansionsmoduler: Summa av effekten
AK-XM 101A (8 analoga ingångar) ___ pcs. á 2 VA = __ AK-XM 102A (8 digitala lågspänningsingångar) ___ pcs. á 2 VA = __ AK-XM 102B (8 digitala högspänningsingångar) ___ pcs. á 2 VA = __ AK-XM 107A (8 pulsingångar) 1 ___ pcs. á 2 VA = __ AK-XM 204A / B (8 reläutgångar) ___ pcs. á 5 VA = __ AK-XM 205A / B (8 analoga ingångar + 8 reläutgångar) ___ pcs. á 5 VA = __
24 V 230 V
Trycktransmitter: Max 5 per modul
Boolsk logik: Det finns begränsnin­gar för antal funktioner. Se separat dokument RC8CA.
1 pcs. á 8 VA = 8 Summa = Summa = max. 32 VA
Exempel: Ingen av de 3 begräsningarna överskrids = > OK
30 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
8. Längd
Om man använder många expansionsmoduler kommer regulatorns längd att byggas ut därefter. En rad med moduler är en komplett enhet som inte kan brytas.
Moduldimensionen är 72 mm. Modulen i 100-serien består av en modul Modulen i 200-serien består av två moduler Regulatorn består av tre moduler Längden på en summerad enhet = n x 72 + 8
eller ett annat sätt:
Modul Typ Nummer vid Längd
Regulatormodul 1 x 224 = 224 mm Expansionsmodul 200-serien _ x 144 = ___ mm Expansionsmodul 100-serien _ x 72 = ___ mm
Totalt längd = ___ mm
9. Sammanlänkning av moduler
Börja med regulatormodulen och montera sedan på den valda expansionsmodulen. Sekvensen har ingen betydelse.
Man får däremot inte ändra sekvensen, dvs. ordna om modulerna, efter att inställningarna gjorts där regulatorn informeras om vilka anslutningar som finns på vilka moduler och vilka terminaler.
Modulerna är fästa till varandra och hålls samman av en anslutning som samtidigt överför matningsspänningen och intern data till nästa modul.
Fortsatt exempel: Regulatormodul + pulsmodul = 224 mm + 72 mm = 296 mm.
Montering och borttagning måste alltid genomföras när spänning är bortkopplad.
Skyddshöljet som monterats på regulatorns kontaktyta måste flyttas till sista lediga kontaktyta så att denna skyddas mot kortslutning och smuts.
När regleringen har startat kommer regulatorn ständigt kontrollera om det finns en anslutning till de inkopplade modulerna. Status för detta kan följas via lysdioderna.
När de båda spärrhakarna för DIN-skenemonteringen befinner sig i öppen position kan modulen tryckas på plats på DIN-skenan – oavsett var i raden modulen befinner sig. Borttagning utförs likaså med de båda spärrhakarna i den öppna positionen.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 31
User Guide | Network control AK-SM 720
10. Bestäm anslutningspunkter
Alla anslutningar måste programmeras med moduler och punkter, så att det i princip inte har någon betydelse var anslutningar görs, så länge som det sker på en korrekt typ av ingång eller utgång.
• Regulatorn är den första modulen, nästa är nr 2, osv.
• En punkt är de två eller tre terminalerna som hör till en ingång eller utgång (dvs. två terminaler för en givare och tre terminaler för ett relä).
Förberedandet av anslutningsdiagrammet och efterföljande programmering (konfiguration) bör utföras i detta skede. Det åstadkoms lättast genom att fylla i anslutningsöversikten för de
aktuella modulerna. Princip:
Namn På modul På Punkt Funktion
t.ex Belysning 1 x x Stäng t.ex Belysning 2 x x Stäng t.ex Larmrelä x x NC t.ex Modem x x Stäng t.ex P0 x x AKS 32R 1-6 bar
Anslutningsöversikten från regulatorn och någon expansionsmodul laddas upp från stycket ”Moduler.” Se senare i manualen. T.ex. Regulatormodul:
Modul Punkt
Observera numreringen. Den högra delen av regulatorn ser ut som en separat modul, men är en del av regulatorn.
Signal Modul Punkt Terminal
Forts. på exemplet:
Signal Modul Punkt Terminal
Pulstryck för att utlösa larmreläet
Matningsspänning till modem
Larmrelä för högprioriterade larm
1 (AI 1) 1 - 2 2 (AI 2) 3 - 4 3 (AI 3) 5 - 6 4 (AI 4) 7 - 8
1 (AI 1) 1 - 2
2 (AI 2) 3 - 4 3 (AI 3) 5 - 6 4 (AI 4) 7 - 8 5 (AI 5) 9 - 10 6 (AI 6) 11 - 12 7 (AI 7) 13 - 14 8 (AI 8) 19 - 20
9 (AI 9) 21 - 22 10 (AI 10) 23 - 24 11 (AI 11) 25 - 26
1
12 (DO 1) 31 - 32 13 (DO 2) 33 - 34 14 (DO 3) 35 - 36 15 (DO 4) 37 - 38 16 (DO 5) 39 - 41
17 (DO6) 42 - 44
18 (DO7) 45 - 47 19 (DO8) 48 - 50
24 -
25 -
Signal typ /
Aktiv vid
Signal
typ /
Aktiv vid
-
ON
OFF
- Kolumn 1, 2, 3 och 5 används för programmering.
- Kolumn 2 och 4 används för anslutningsdiagrammet.
Signal Modul Punkt Terminal Aktiv vid
Pulssignal
1 (CI 1) 1 - 2
2 (CI 2) 3 - 4
3 (CI 3) 5 - 6
4 (CI 4) 7 -8
2
5 (CI 5) 9 - 10
6 (CI 6) 11 - 12
7 (CI 7) 13 - 14
8 (CI 8) 15 - 16
- - -
- - -
- - -
- - -
- - -
- - -
- - -
- - -
32 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
11. Anslutningsdiagram
Ritningar av de individuella modulerna kan beställas från Danfoss. Format = dwg och dxf.
Man kan då själv skriva modulnumret i cirkeln och ange de individuella anslutningarna.
Forts. på exemplet:
Modemanslutningen görs till denna kontakt, men kontakten används också av AK-ST 500. Så modemkontakten kan endast positioneras när alla inställningar i system managern har slutförts.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 33
User Guide | Network control AK-SM 720
12. Matningsspänning
Matningsspänning kopplas endast till regulatormodulen. Tillförseln till övriga moduler sker via kontakten mellan modulerna. Spänningen måste vara 24 V +/-20%. En strömförsörjning måste användas för varje regulator. Strömförsörjningen måste vara av klass II. Matningen får inte delas av andra regulatorer eller enheter. De analoga ingångarna och utgångarna är inte galvaniskt separerade från tillförseln.
+ och - 24V ingången får inte vara jordade.
Forts. på exemplet:
Regulatormodul 8 VA Pulsmätarmodul 2 VA
-----­Strömförsörjningstorlek 10 VA
Strömförsörjningstorlek
Energiförbrukningen växer i takt med antalet använda moduler:
Modul Typ Nummer á Effekt
Regulator 1 x 8 = 8 VA Expansionmodul 200-serien _ x 5 = __ VA Förlängningsmodul 100-serien _ x 2 = __ VA Totaltt ___ VA
34 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Beställning
1. Regulator
Typ Funktion Applikation Språk Kod nr.
AK-SM 720 System manager
2. Expansionsmodul och översikt för ingångar och utgångar
Typ Analoga
ingångar
ON/OFF utgångar ON/OFF matningsspänning (DI signal) Analoga
Styrning och datakommuni­kation
Engelska, Tyska, Franska, Holländska, Italienska
Engelska (UK), Spanska, Portugisiska, Engelska (US)
Engelska, Danska, Svenska, Finska
Modul med
utgångar
kontakter
080Z8511 x
080Z8512
080Z8513
Kod. nr.
Forts på
exemplet
Forts på
exemplet
För givare, trycktrans­mitter, etc.
Relä (SPDT) Halvledarut-
gång
Lågspän­ning (max 80 V)
Högspän­ning (max 260 V)
Pulsmätare 0 – 10 V DC För över-
styrning av reläut­gångar
Med skruv­terminaler
Regulator 11 4 4 - - - - -
Extension modules
AK-XM 101A 8 080Z0007
AK-XM 102A 8 080Z0008
AK-XM 102B 8 080Z0013
AK-XM 204A 8 080Z0011
AK-XM 204B 8 x 080Z0018
AK-XM 205A 8 8 080Z0010
AK-XM 205B 8 8 x 080Z0017
AK-XM 107A 8 080Z0020 x Följande expansionsmodul kan placeras på kretskortet i regulatormodulen.
Det finns bara utrymme för en modul. AK-OB 110 2 080Z0251
3. AK drift och tillbehör
Typ Funktion Applikation Kod. nr.
Drift
AK-ST 500 Mjukvara för inställning av AK regulator AK-drift 080Z0161 x
- Kabel mellan PC och AK regulator AK - Com port 080Z0262 x
- Kabel mellan nollmodemkabel och AK regulator AK - RS 232 080Z0261
Tillbehör Strömförsörjningmodul 230 V / 115 V to 24 V DC
AK-PS 075 18 VA, 24 V DC AK-PS 150
36 VA, 24 V DC 080Z0054
Tillbehör till regulator
080Z0053 x
Forts på
exemplet
Modem Använd modem från Danfoss x
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 35
User Guide | Network control AK-SM 720
3. Montering och anslutning
Denna sektion beskriver hur en regulator:
• Monteras
• Ansluts
Montering
Montering av expansionsmodul på regulatormodulen
1. Flytta skyddshöljet
Ta bort skyddshöljet från kontakten på höger sida av regulatormodulen. Placera höljet på kontakten till höger av I/O modulen som ska monteras längst till höger i kombinationen.
Vi fortsätter utifrån exemplet vi gick igenom tidigare, dvs. med följande moduler:
• AK-SM 720 regulatormodul
• AK-XM 107A pulsmätarmodul
I vårt exempel ska en expansionsmodul fästas på regulatormodulen.
Alla efterföljande inställningar bestäms av modulens position. Här 1 och 2.
2. Montera ihop I/O modulen och regulatormodulen Regulatormodulen får inte vara kopplad till spänning.
När de två snäppfästena för montering av DIN-skenan är i den öppna positionen kan modulen tryckas på plats på DIN-skenan – oavsett var i raden modulen befinner sig. Demontering utförs sålunda med de två snäppfästena i den öppna positionen.
36 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Anslutning
Bestäm under planeringsstadiet vilken funktion som ska kopplas och var detta ska ske. Här är tabellerna för exemplet:
1. Koppla ingångar och utgångar
Signal Modul Punkt
Pulstryck för att stoppa larmreläet
Matningsspänning till modem 16 (DO 5) 39 - 41 ON
Larmrelä för högprioriterade larm
1 (AI 1) 1 - 2
1
17 (DO6) 42 - 44 OFF
Terminal
Signal typ/
Aktiv vid
-
Viktigt
Håll signalkablarna separerade från kablar med högspänning.
Signal Modul Punkt Terminal Aktiv vid
Pulssignal
2 1 (CI 1) 1 - 2
- - -
2. Koppla LON och MODBUS kommunikationsslinga Kontrollera att dataslingan termineras i båda ändarna
3. Koppla in matningsspänning Anslut 24V, denna matning får inte användas av andra
regulatorer eller utrustningar.
De båda terminalerna får inte vara jordade.
4. Följ lysdioderna När matningsspänningen kopplas in kommer system
managern att genomgå en intern kontroll. Regulatorn kommer att vara redo inom en knapp minut efter att lysdioden ”Status”
långsamt börjar blinka.
5. När ett nätverk finns Ställ in adressen och aktivera Service Pin. Se nästa stycke.
6. System managern är nu redo för konfiguration.
Installationen av datakommunikationen måste följa kraven som anges i dokumentet RC8AC.
Intern kommunikation mellan modulerna: Snabba blinkningar = fel Konstant på = fel
Långsamma blinkningar = OK Snabba blinkningar = svar från nätport inom
n Power n Comm n DO1 n Status n DO2 n Alarm n DO3 n Service Tool n DO4 n LON n DO5 n MODBUS n DO6 n LAN n DO7 n DO8 n Service Pin
Status för utgång 1-8
10 min efter nätverksinstallation Konstant på = fel Konstant av = fel
Blinkar = aktivt larm /inte avstängt Konstant på = aktivt larm/avstängd
Extern kommunikation
Nätverksinstallation
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 37
User Guide | Network control AK-SM 720
4. Konfiguration och inställningar
Denna sektion beskriver hur regulatorn:
• Konfigureras
• Ställs in
Anläggningsexempel
Vi beskriver inställningarna med hjälp av ett exempel som innefat­tar en system manager och ett antal regulatorer. Exemplet är detsamma som det som gavs i ”Design” sektionen, dvs. system managern och en expansionsmodul.
Regulatorer:
• Regulatorerna är av modell AK och EKC
• De är kopplade i ett LON nätverk
• De överför larm till system managern
Vi fortsätter att arbeta utifrån exemplet vi gick igenom tidigare. Exemplet visas på nästa sida.
Modem:
• Modemet är ett modem från Danfoss
• Det är kopplat till system managern (det kan inte kopplas förrän inställningen har slutförts då det är samma kontakt som används)
Inställning:
• Inställningen genomförs på anläggningen med PC och mjuk­varuprogrammet AK-ST
• Efter grundinställningen kan inställningar även ske via modem och AK-ST
Larm:
• Larmdestination är Systemmjukvara modell AKM via det externa modemet
Larmdirigering:
• Till Systemmjukvara modell AKM via det externa modemet
Styrning:
• Ett schema tas fram för butikens öppettider
• Loggar sparas i system managern
• Loggar laddas ned från systemmanagern till AKM
• Dag/natt-omkoppling för kylmöblerna sköts av system managern
• Avfrostningsstart utförs av system managern
• Förbrukningsmätning (pulssignal mottas från en extern enhet)
• Växling för att överstyra dag/nattschemat
• Växling (pulstryck) för att återställa larm
I exemplet kommer samma modem att användas för både systemmjukvara modell AKM och av Service Tool modell AK-ST. Detta kan bara uppnås om det är möjligt att växla mellan dessa två gränssnitt, dvs. endast en enskild destination skapas.
Om det, å andra sidan, inte är möjligt att växla måste två destinationer skapas, en till varje modem.
38 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Installation i nätverket
1. Ställ in nätnummer
I vårt exempel måste system managern ha adress 1. Vrid adressomställaren på den högra sidan så att pilen pekar mot 1. Pilen på de båda andra omställarna måste peka mot 0.
2. Tryck på Service Pin
System managern kommer att styra över ett antal regulatorer i ett nätverk. Siffran för detta nätverk kan ställas mellan 1 och 10. I alla nätverk måste det alltid finnas ett nummer 1 då nummer 1 kommer vara master och koordinator om det finns flera system managers i samma nätverk.
Tryck ned Service Pin och håll den nedtryckt till Service Pin lysdioden börjar lysa.
3. Vänta på svar
4. Utför ny login via Service Tool
En förändring efter inställning på adressomställaren kommer bara att ske efter aktivering av Service Pin knappen.
När lysdioden för ”Status” börjar blinka snabbare än normalt har nät­verksnumret installerats. Den kommer då att blinka varje halvsekund för att sen återgå till långsamma blinkningar efter 10 minuter.
Om Service Tool var kopplad till System managern under tiden man installerade den i nätverket måste man utföra en ny login till system managern via Service Tool.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 39
User Guide | Network control AK-SM 720
(Om det finns flera nätverk och därmed flera system managers)
Om flera system managers är sammanlänkade måste efterföljande enheter ha nätverksnummer 2 och uppåt, dock max 10.
Kommunikation mellan system managers sker via TCP/IP nätverket.
40 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Konfiguration
Anslut PC
PC med programmet ”Service Tool” är kopplat till system manager
Regulatorn måste slås på först och ”Status” på lysdioden måsta blinka innan Service Tool programmet startas.
Starta Service Tool programmet
Logga in med användarnamn SUPV
AK Service Tool nämns i början av manualen. För anslutning: se AK-ST
Första gången Service Tool ansluts till en ny version av en regulator kommer start av Service Tool att ta längre tid än vanligt medan informa­tionen hämtas från regulatorn. Tiden kan följas i rutan i displayens underkant.
Välj namnet SUPV och skriv in lösenordet
När regulatorn anslutits är SUPV behörighetskoden 123. En översikt av regulatorn kommer alltid att visas när du är inloggad.
I detta fall är översikten tom. Det beror på att system managern och regulatorerna ännu inte ställts in.
Den röda larmknappen längst ned till höger berättar att det finns ett aktivt larm i system managern. I vårt fall är larmet orsakat av det faktum att tiden ännu inte ställts in.
Adressen visas som 11:001
Detta betyder att master nätverket är 11 och att detta nätverk är 1 (master nätverket kommer alltid vara 11, och detta kan inte ändras).
Översikten kommer därefter att visa de inkopplade regulatorerna med sina respektive adresser. Illustrationen här har endast inkluderats för att visa att nätverksnumret är 1.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 41
User Guide | Network control AK-SM 720
Behörighet
1. Gå till konfigurationsmenyn
Tryck den orangea inställningsknappen med skiftnyckeln i displayens underkant.
2. Välj behörighet
När regulatorn levereras har den försetts med en standardbehörighet för olika användarkategorier. Denna inställning bör ändras så att den är an­passad för anläggningen. Man kan ändra den nu eller vid senare tillfälle.
Denna knapp kommer att användas varje gång man vill se denna display. På vänster sida är alla funktionerna som ännu inte visats. Denna del kommer att fyllas på desto längre in i inställningsprocessen vi kommer.
Tryck raden Behörighet för att få displayen för användarinställning.
3. Välj inställning för användare ’SUPV’
4. Select user name and access code
Markera raden med användarnamnet SUPV. Tryck knappen Ändra.
Här kan man välja Supervisor (ansvarig) för denna specifika anläggning och en motsvarande behörighetskod för denna person.
I en tidigare version av Service Tool AK-ST 500 var det möjligt att välja språk i denna meny. En uppdaterad version av Service Tool har släppts under 2009. Om regulatorn styrs med den nya versionen kommer språkval att ske automatiskt i samband med konfigurationen av Service Tool. Regulatorn kommer att använda sig av samma språk som väljs i Service Tool men bara om regulatorn innehåller detta språk. Om språket inte finns i regulatorn kommer inställningar och avläsningar att visas på engelska.
5. Carry out a new login with the new user name and the new
access code
För att aktivera de nya inställningarna måste man genomföra en ny login till regulatorn med det nya användarnamnet och den relevanta behörighetskoden. Tillgång till login-displayen fås genom att trycka på hänglåset i displayens övre vänstra hörn.
42 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Lås upp regulatorernas konfiguration
1. Gå till konfigurationsmenyn
2. Välj Lås/Lås upp konfiguration
3. Välj konfigurationslås
Tryck på det blå fältet med texten Låst
Regulatorn kan bara konfigureras när den är olåst. Den kan bara justeras när den är låst.
Värdena kan ändras när den är låst, men bara för de inställningar som inte påverkar konfigurationen.
(Konfigurationslåset blockerar för alla inställningar som berör inställning av ingångar och utgångar samt inställningen för IP adressen.)
4. Välj olåst
Välj olåst och tryck OK.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 43
User Guide | Network control AK-SM 720
Klockfunktion
1. Gå till konfigurationsmenyn
2. Välj inställningstid och datum
3. Tidsinställning
Tryck på det blå fältet (som har inställningsmöjlighet). Ett extra inställningsfönster kommer nu att visas. Tryck på ”PC” knappen och sedan ”OK” för att överföra PC:ns tider till system managern. System managerns tider kommer automatiskt att överföras till de individuella regulatorerna i nätverket.
Ett batteri skyddar klockfunktionen i händelse av strömavbrott. Batteriet har en varaktighet på många år. Batteriet övervakas kontinuerligt och ett larm ges när det behöver bytas ut. Efter ett byte av batteri måste klockan återställas.
44 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Snabbinställning
1. Gå till konfigurationsmenyn
2. Välj Quick setup
3. Skriv in nödvändiga data
4. Ställ in data för den externa mottagaren
I denna meny har de nödvändiga inställningarna sammanförts så att en enkel larmdirigering kan etableras. Alla inställningar kommer att överföras till andra relevanta displayer.
- Webbplatsens namn
- Motta larm från regulatorer i nätverket
- Det språk på vilket larmen ska mottas
- Välj de larm som ska överföras till en extern mottagare
Tryck på OK knappen för tillgång till inställningarna för den externa mottagaren.
- Ge destinationen ett namn
- Anslutningen som ska ske via ett modem
- Skriv in telefonnummer
- Skriv in lösenord
- Definiera de larm som ska sändas (nästa rad något längre ned på skärmen)
- Definiera de larmprioriteringar som ska sändas (nästa rad något längre ned på displayen)
Inställning Logg Urval larmreläer Nätverk AKM-
Ingen Hög Låg - Hög Hög X X X X 1 Mellan X X X 2 Låg X X X 3 Endast logg X Urkopplad
dest.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 45
User Guide | Network control AK-SM 720
Anläggningens huvuddata
1. Gå till konfigurationsmenyn
2. Välj lokal setup
3. Ange huvuddata
- Skriv in namnet (det finns redan där om man skrivit in det under ”Snabbinställning”).
- Namnet på system managern kommer också vara detsamma om man skrivit in det under ”Snabbinställning”. Man kan skriva över namnet om man vill att det ska ändras. (Det är detta namn som kommer att visas i den allmänna bilden över anläggningen.)
- De båda raderna med ”Administratör tillgång” kan ge en användare möjlighet att överstyra de normala säkerhetsinställ­ningarna.
De båda inställningarna = ”Yes” och lösenord =”0” ges Danfoss
tillgång och möjlighet att hjälpa i en servicesituation.
- Ställ in nätfrekvens
- De båda inställningarna Scanning the network och ”Ta bort offline regulator” är till för servicesituationer.
Scanfunktionen är samma som på en översiktsdisplay (det
kan aktiveras senare i inställningsprocessen).
När scannerfunktionen registrerat en regulator i nätverket
kommer den att finnas kvar på översiktsdisplayen. Endast genom att aktivera funktionen ”Ta bort regulator som ej har kontakt” kan den avlägsnas från översiktsdisplayen.
46 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Anläggningens larmrelä
1. Gå till konfigurationsmenyn
2. Välj larmreläer
3. Här ses en översikt av larmprioriteringar
Om reläet ska aktiveras av högprioriteringslarm måsta den översta raden väljas. Tryck ikonen för att gå vidare till nästa sida.
4. Ställ in larmreläfunktionen
(”Undertryck larm” på nedersta raden kan nollställa larmreläet när detär aktiverat.)
- Ställ in ”Aktivera larm” funktionen
- Ställ in att reläet ska behållas aktiverat tills larmet är nollställt
- Ställ in max. aktiveringstid för larmreläet
”Höglarmsreläet” är det enda som kan ställas in för att följa larmstatus, dvs. det utlöses alltid när ett larm ljuder. Nollställn­ing är inte möjlig.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 47
User Guide | Network control AK-SM 720
Destinationer att kommunicera med
1. Gå till konfigurationsmenyn
2. Välj destinationer
3. Här ses en överblick av de anläggningar som kan kopplas in.
Alla kontakter måste ha en på förhand inställd destination. Både de som kan ringas upp och de som kan ringa in till system managern. Detta gäller för kontakter både via modem och TCP/IP.
I vårt exempel finns bara en destination. Detta kommer från inställningenunder ”Snabbinställning.”
Texten "Destination 1" kommer att ändras om du ändrade texten under "Snabbinställning".
4. Här ses destinationsdata
Ställ in data för nätverket
Namnet måste vara helt identiskt med mottagarens inställning. (Det används för ID kontroll.)
Kom ihåg att om system managern ska motta larm från de inkopplade enheterna så måste inställningen ”yes” väljas.
Om ändringar behöver göras i inställningen måste ”Skicka larm” ställas in på ”Inaktivera” innan ändringar kan genomföras. Glöm inte att åter­ställa ”Aktivera.”
Använd ”Ny” under punkt 3 om det finns flera nätverk att kommunicera med.
48 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Dirigering av larm
1. Gå till konfigurationsmenyn
2. Välj larmrutt
3. Här är en översikt av larmrutter
En larmdirigering har tidigare ställts in ¬- detta skedde under ”Snabbinställning”.
Om flera rutter krävs måste följande menyer användas.
Korrekt namn och inställning för automatisk inställningsdirigering, om sådan finns.
(Endast system managern som tilldelats adress 1 kan dirigera larm.)
Åtkomst till nya dirigeringar fås via ”Ny”-knappen. Vill man göra ändringar i en befintlig rutt måste den väljas. Man kan sedan fortsätta med ”Ändra.”
Följande displayer visar de möjliga inställningarna.
4. Ställ in data för larmrutten
Tryck +-knappen för att gå vidare till nästa sida.
Fyll i/kontrollera data för rutten.
Prioriteringmöjligheter
Alla Hög endast Medel endast Medel och hög Låg och medel Inaktiverad
Det finns här flera sidor som ska ställas in. Den svarta rutan i detta fält visar vilken av sidorna som för tillfället visas. Förflytta dig mellan sidorna genom att använda + och – knapparna.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 49
User Guide | Network control AK-SM 720
5. Inställningar för larmrutten fortsätter här
Upprepa punkterna 1-5 om det finns flera larmrutter.
Den tredje bilden i raden, som kan nås via +-knappen används inte vid detta tillfälle.
(”Natt”-larmrutten blir endast synligt när man väljer ett schema under punkt 4.)
50 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Larm från regulatorerna
1. Gå till konfigurationsmenyn
2. Välj de gemensamma larmfunktionerna
3. Välj inställning för larm
Ställ in att larm ska mottas från alla inkopplade regulatorer.
”I’m alive alarm”-funktionen kommer att rapportera att det finns kontakt mellan anläggningen och larmmottagaren.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 51
User Guide | Network control AK-SM 720
Modem och IP inställningar
1. Gå till konfigurationsmenyn
2. Välj modeminställning
3. Välj kommandon för initiering av modemet.
4. Om system managern utgör del av ett IP nätverk måste IP enheten också ställas in.
Nästa rad efter Modeminställning är IP inställning. Tryck på den
raden.
5. Kontrollera inställningar för IP inställningen
Normalt behöver man inte ändra kommandon.
Välj ”Dynamic” om adressen tillskrivs automatiskt från en router eller en DHCP server. I samband med statisk adress måste adressen beställas från den lokala IT avdelningen.
Om systemet ska ringas upp från AKM eller från Service Tool måste en ”statisk adress” användas.
När man väljer ”Static” dyker en rad upp där man behöver välja en adress för IP gateway (IP gateway adressen). (System managern använder port nummer 1041.)
52 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Designa själv vissa funktioner
1. Gå till konfigurationsmenyn
2. Välj boolsk logik
3. Designa en funktion i nätverket på displayen.
I vårt exempel har vi inte använt boolsk logik. Bilderna som visas har endast inkluderats som information.
Design av boolsk logik bör endast utföras av speciellt tränad personal.
Applikationen beskrivs i ett separat dokument RC8CA. I detta dokument finns även begränsningarna för antal funktioner.
Placera markören i fältet och ladda ned en delfunktion från menyrutan till vänster
4. Aktivera designad funktion(er)
Tryck Run
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 53
User Guide | Network control AK-SM 720
Larm för boolska funktioner
1. Gå till konfigurationsmenyn
2. Välj boolska larm
3. Namn och larmtext
I vårt exempel har vi inte använt boolska larm. Bilderna som visas har endast inkluderats som information.
Design av boolska funktioner bör endast utföras av speciellt tränad personal.
Ge de definierade larmen ett namn och en larmtext.
Tryck +-knappen för att gå vidare till nästa sida.
4. Larmprioriteringar
Ge de definierade larmen en prioritet.
54 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
AKC regulator på DANBUSS
1. Gå till konfigurationsmenyn
2. Välj Protocol Interface setup
Vi har inga AKC regulatorer i detta exempel och därför använder vi inte funktionen. Detta är endast inkluderat för information.
Denna funktion används endast om system managern behöver utbyta data med regulatorer av modell AKC som är regulatorer med DANBUSS datakommunikation. Tillgång till regulatorer kan fås via protokollomvandlare modell AK-PI
200.
Installation och inställning beskrivs i manualen för AK-PI 200. Litteraturblad nummer RS8EX.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 55
User Guide | Network control AK-SM 720
Finns det fler ingångar och utgångar?
- Några som måste användas av systemstyrning?
Här måste vi avbryta inställningssekvensen för att få systemmanagern att visa de funktioner i system managern som kräver ingångar och utgångar. Detta sker från sidan 67 och framåt i punkter 1 till 56.
En ”!” symbol visas för de inställningar som kräver en ingång eller utgång. Vill man använda den visade funktionen måste man aktivera (”enable”) den.
Man får bara aktivera denna inställning – man får inte implementera de återstående inställningarna för regulatorn. Dessa får endast ställas in när det finns kontakt till regulatorerna via datakommunikaton. (När sådan kontakt finns kan system managern själv läsa av funktionerna hos de olika regulatorerna.) När punkterna 1-56 klarats av, återvänd hit. Vi fortsätter då inställningsprocessen igen.
Hur man kommer till inställningarna som diskuteras i punkterna 1-56:
1. Gå till översikten Tryck den blå översiktsknappen längst ned till vänster på displayen.
2. Fortsätt till anläggningsinställning
3. När man kommit igenom systeminställningarna kan man fortsätta till nästa sida med sektionen som heter ”Konfiguration av ingångar och utgångar.”
56 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Konfiguration av ingångar och utgångar
1. Gå till konfigurationsmenyn
2. Välj I/O konfiguration
3. Konfiguration av Digitala utgångar
Tryck + knappen för att gå till nästa sida
Följande displayer beror på de tidigare definitionerna. Displayerna kommer att visa vilka kopplingar de tidigare inställningarna kommer att kräva.
Effekt Utgång Modul Punkt Aktiv vid
Modemåterställning DO5 1 16 ON Larmrelä för
högprioritetsslarm
Ange modulnummer och punktnummer för varje anslutning. Välj des­sutom för varje anslutning om effekten ska vara aktiv när utgångarna är i position ON eller OFF.
Bortse från visade boolska funktioner. Dessa finns endast med för läsarens information. Detta gäller även för de boolska funktionerna som visas på nästa sida.
DO6 1 17 OFF
4. Konfiguration av andra ingångar och utgångar
Funktion
Stopp av larm (pulstryck) AI1 1 1
En kontaktfunktion med pulstryck är inkopplad. Funktionen stoppar larmreläet. Inga ytterligare funktioner har inkluderats i vårt exempel, men om det hade varit fråga om överstyrning med en kontaktfunktion av dag/ nattschema eller avfrostningsschema så skulle beskrivningen ha definierats här.
Pulsmätaringång Funktionen är tills vidare inte definierad, så inget utrymme har getts till modulnummer eller punktnummer. Denna styrning definieras senare. Man kan antingen välja att hoppa framåt och definiera styrningen (sid
80) eller så kan man fortsätta och senare återvända hit för att ställa in modulnummer och punktnummer.
Ingång/ utgång
Modul Punkt Aktiv vid
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 57
User Guide | Network control AK-SM 720
Ange larmprioriteter
1. Gå till konfigurationsmenyn
2. Välj Alarm priorities
Många funktioner har ett larm anslutet. Ditt val av funktioner och inställningar har anslutit alla relevanta larm som är aktuella. De visas med text i de tre bilderna. Alla larm som kan inträffa kan ställas in med olika prioriteter:
• “Hög” är den viktigaste
• “Endast logg” har lägst prioritet
• “Ej ansluten” ger ingen åtgärd Förhållandet mellan inställning och åtgärd visas i tabellen.
3. Ställ in larmprioriteterna
Inställning
Hög X X X X 1 Medel X X X 2 Låg X X X 3 Endast låg X Ej ansluten
Logg Val av larmrelä Nät
Ingen Hög Låg - Hög
verk
AKM­ dest.
I vårt exempel väljer vi inställningarna som visas i displayen.
58 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Låskonfiguration
1. Gå till konfigurationsmenyn
2. Välj Lock/Unlock konfiguration
3. Lås konfigurationen
Tryck i fältet med Configuration lock. Välj Locked Tryck OK Regulatorns inställning har nu låsts. Skulle man efter detta vilja göra ändringar i regulatorns inställning måste man först komma ihåg att låsa upp konfigurationen.
System managern kommer nu att göra en jämförelse mellan valda funktioner och definiera ingångar och utgångar. Resultatet kan ses i nästa sektion där inställningen kontrolleras.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 59
User Guide | Network control AK-SM 720
Kontrollera konfiguration
1. Gå till konfigurationsmenyn
2. Välj I/O konfiguration
Denna kontroll kräver att inställningen är låst.
Här kontrollerar man att fältet ser korrekt ut.
3. Kontrollera konfiguration av Digitala Utgångar
Tryck + knappen för att gå till nästa sida
4. Kontrollera konfiguration av andra ingångar och utgångar
I vårt fall har inställningen för utgången återvänt till 0-0 för modul och punktnummer. Detta kan bero på följande: Ett val har gjorts av en kombination av modulnummer och punktnummer som inte existerar eller som skapar konflikt. Det valda numret på modulen kan ha ställts in för någonting annat. Felet korrigeras genom att sätta upp utgången för modemet korrekt. I vårt fall till modul 1 punkt 16.
Kom ihåg att inställningen måste låsas upp innan du kan ändra modul och punktnummer.
(Om ett av fälten blir rött betyder det att funktionen som tidigare krävde en koppling har valts bort igen. Genom att sätta modul och punktnummer i position 0 väljs även anslutningen bort.)
Den visade boolska logik-funktionen används inte.
60 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720

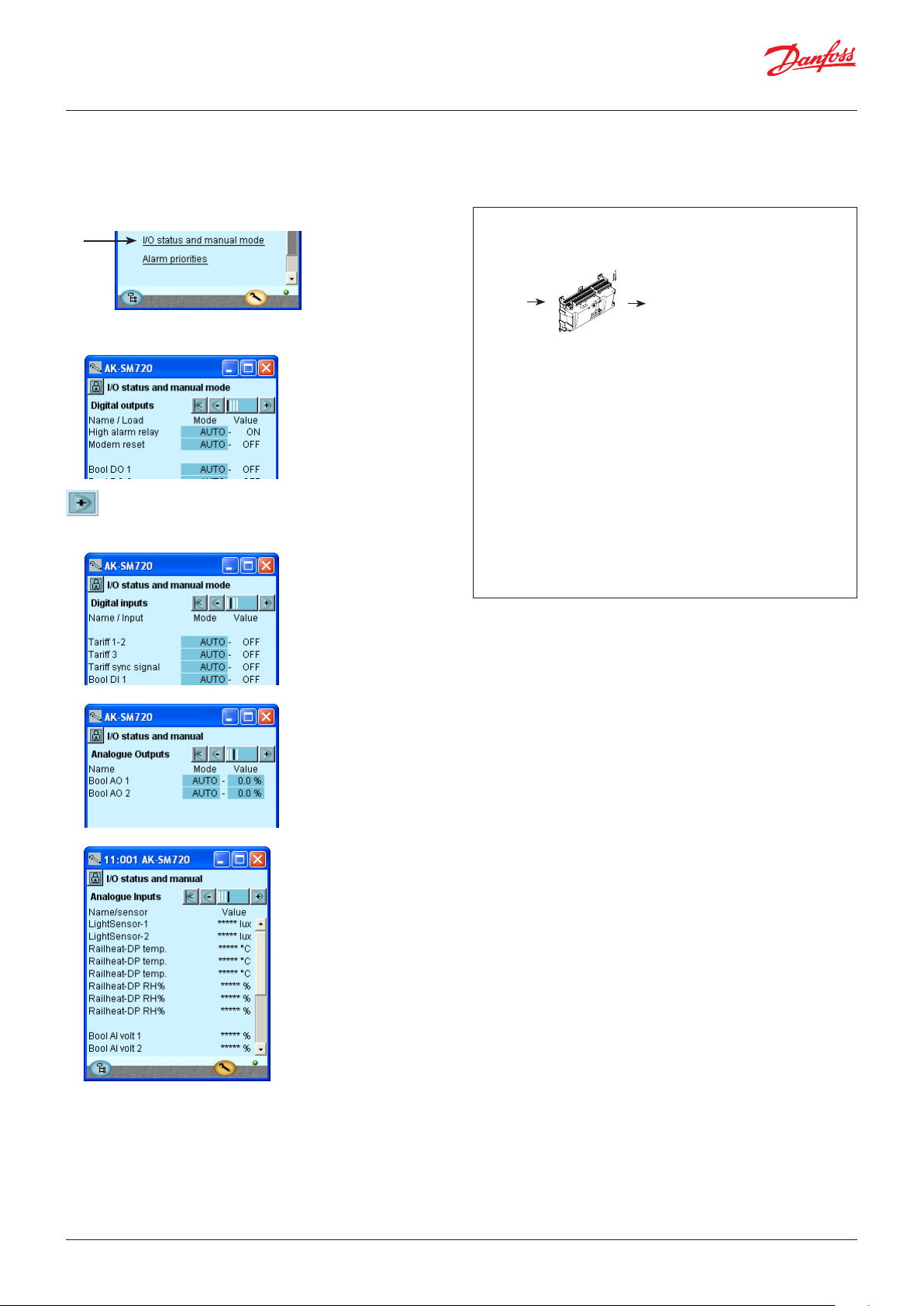

Kontroll av anslutningar
1. Gå till konfigurationsmenyn
2. Välj I/O status och manuellt läge
3. Kontroll av Digitala Utgångar
Tryck +knappen för att gå till nästa sida.
4. Kontrollera de andra ingångarna och utgångarna
Innan System managern startas kontrollerar man så att alla ingångar och utgångar har anslutits som förväntat.
Här kontrollerar man att ingångar och utgångar fungerar.
Denna kontroll kräver att inställningen är låst.
Med hjälp av den manuella kontrollen på varje utgång kan man se om utgången har placerats på korrekt sätt:
AUTO Utgången kontrolleras av System managern
MAN OFF Utgången tvingas till pos. OFF
MAN ON Utgången tvingas till pos. ON
Illustrationerna är till för din information.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 61
User Guide | Network control AK-SM 720
Finn regulatorerna i nätverket
1. Gå till översikten Tryck den blå översikten längst ned till vänster i displayen.
2. Skanna nätverket Tryck skannknappen
3. Vänta på skanning
4. Visa resultat Tryck uppdateringsknappen
Alla regulatorer på LON nätverket och MOD-bus nätverket kan
ses i översikten.
Alla regulatorer på datakommunikationen måsta ha en bestämd adress innan denna punkt genomförs. Det får inte finnas mer än en regulator med en viss adress. Finns det fler så kommer bara en av dem bli registrerad. Det kan finnas upp till 200 adresser på LON och MOD anslutningen.
Både LON nätverk och MOD-bus nätverk och IP nätverk skannas nu.
Tryck +knappen för att gå till nästa sida där IP nätverket visas
System managern skannar nätverket och när den finner en regulator kommer den att skicka en bekräftelse till respektive regulator – regulatorns display kommer att blinka med den registrerade adressen. Efter cirka fem minuter återgår displayen till sitt normalläge.
Vill man ändra namnet på regulatorn till något mera användarvänligt väljer man regulator och trycker sedan på ”Change”.
Alla registrerade regulatorer kan ses i de båda displayerna.
Den sista skärmen i sekvensen innehåller data för System managern.
62 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Inställning av regulatorer
Från System managern
1. Gå till översikten Tryck den blå översiktsknappen till vänster om displayen..
2. Välj regulator Tryck en av regulatorsymbolerna i den vänstra kolumnen.
Nu finns tillgång till samtliga inkopplade regulatorer. Om de inte redan ställts in individuellt kan det göras via datakommunikation från System managern, eller så kan modemet kopplas in och inställningen kan då ske via modemkommunikation.
Visas denna symbol så faller regulatorn bort från nätverket. Kontrollera datakommunikationen.
Här ses några exempel på informationen som kan dyka upp om kommunikation till regulatorn inte kan skapas.
3. Utför inställningar!
När man utfört inställningarna i regulatorn går man vidare till nästa regulator eller tillbaka till System managern via översikten.
Från modemkoppling
1. Modemet kopplas in så som visas på sid 83, 84. Inställningar kan nu genomföras så som förklarats ovan.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 63
User Guide | Network control AK-SM 720
Inställningsfunktioner
Schema för butikens öppettider
1. Gå till översikten
2. Gå vidare med schemat
3. Skapa ett schema
Ett schema måste tas fram som anger butikens öppettider. Schemat ska senare användas i samband med dag/natt drift av kylmöbler. (Dag/nattväxlingen kan ställas in i relation till detta schema. Vid senare ändring av öppettider behövs bara en enkel justering schemat.)
Här visas det slutliga resultatet när schemat fastställts.
4. Installera schemat
Tryck + knappen för att gå till nästa sida.
5. Speciella dagar
Tryck på en veckodag och ställ in tiderna för dagen. Gå vidare till övriga veckodagar.
I den här displayen tar vi oss an de dagar på året som avviker från butikens normala öppettider.
Om det finns speciella dagar då butikens öppettider hamnar utanför vad som angetts i det tidigare fastställda schemat kan dessa också läggas in här. Öppettiderna måste då också definieras.
Om dessa dagar återkommer år efter år kan detta följaktligen också markeras.
Den underliggande bilden av tidsinställningen ser ut på det här sättet: Perioden anges som ”från ett datum” – ”till ett annat datum (båda dagarna inräknade). Om perioden omfattar hela stängda dagar måste inställningarna för ”öppnings” och ”stängningstider” ställas på samma timma. Värdet har ingen betydelse.
64 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Loggar
1. Gå till översikten
2. Gå vidare till Loggfunktionen
3. Välj ”Ny”
Loggdisplayen kommer nu att visa en rad för var och en av de definierade loggarna. Definition sker via ”ny” knappen, eller så kan man välja en befintlig logg varpå man trycker ”Change”. Visning av uppmätta data placeras bakom varje loggikon.
Utdrag av logg kan ske när klockan har ställts in.
Ställ in funktionerna:
- Ge Loggen ett namn
- Välj adress från vilken datan ska laddas ned
- Fortsätt med att definiera loggtyp och hur ofta insamling ska ske Det rekommenderas att Food Safety loggen ska ha ett minsta intervall
på 15 min En servicelogg kan vara mindre än 15 min Detta bestäms utifrån vad som ska loggas
- Tidsperioden är den tid under vilken mätningen ska vara tillgänglig
i System managern. Det kommer att skrivas över efter denna
tidsperiod.
Tryck + knappen för att gå vidare till nästa sida.
4. Välj mätningar
Tryck + knappen för att gå vidare till nästa sida, där mätningarna måste väljas
Det slutliga resultatet visas här när mätningarna har valts.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 65
User Guide | Network control AK-SM 720
5. Välj sektionen och sedan mätningarna
6. Starta logginsamlingen Ändra inställningen till ”Stoppad” eller ”Startad”.
Efter att valet gjorts kan man trycka på minusknappen för att se
vad som valts. Eller så kan man trycka plusknappen för att gå till
startdisplayen.
Vill man skapa liknande loggar i en serie av identiska regulatorer kan man använda kopieringsfunktionen i det nedre högra hörnet.
7. Om flera loggar behöver etableras måste punkterna 3 till 5 upprepas.
66 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Anläggningsinställning
1. Gå till översikten
2. Fortsätt till anläggningsinställning
Displayen kommer nu att visa en rad för var och en av de allmänna inställningarna. Bakom varje ikon finns ett antal displayer med de olika inställningarna. Det är alla dessa inställningar vi ska gå igenom.
3. Välj schema
4. Skapa ett schema Tryck ”Ny”
— !
Scheman
Scheman gjorda med denna inställning kan användas som dag/ nattsignal. Signalen överförs via datakommunikationen till de valda regulatorerna.
(Vi har tidigare gjort ett schema för butikens öppettider. Schemats funktion kan i den här sektionen ses som ett extra schema eller ett schema för en annan styrning. Om schemat för butikens öppettider är tillräckligt kan denna lista undvaras.)
(Det slutliga resultat kan ses här när schemat har gjorts färdigt.)
Vi väljer ”Relativt” eftersom schemat måste relatera till schemat för butikens öppettider. Vi väljer att schematiden ska vara från 30 minuter före öppettiden tills 40 minuter efter stängningstiden.
! Om du aktiverar denna funktion kommer en rad automatiskt att
skapas och reserveras i I/O konfigurationen. Raden kommer att
innehålla namnet på funktionen. I denna rad måste man ställa in ett
Modulnummer och ett Punktnummer. Se även sid. 56 och framåt.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 67
User Guide | Network control AK-SM 720
5. Ge schemat ett namn
6. Välj schemamodell
Tryck + knappen för att gå vidare till nästa sida.
7. Kontrollera schemat
Tryck + knappen för att gå vidare till nästa sida.
Vid ”Relativt” finns inga inställningar. System manager kombinerar öppettiderna med de satta timmarna från föregående display. I displayen kan både start och stopptider ses direkt.
8. Övriga stängda dagar
9. Upprepa punkter 3 till 8 om det finns flera scheman.
Vid ”Relativt” finns inga inställningar. Detta följer schemat över butikens öppettider.
68 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
10. Gå tillbaka till översiktsdisplayen Tryck anläggningens inställningsknapp.
11. Välj Av/På styrning
12. Ställ in en ny /Av/På grupp
Tryck ”Ny”
Av/På
Grupperna som satts upp via den här inställningen kan samla signaler från en Av/På funktion från samtliga regulatorer i nätverket. Signalen vidarebefordras sedan till en annan Av/På funktion i nätverket.
Ett maximum på 5 grupper kan installeras.
13. Definiera var avläsningen ska samlas
Tryck ”Ny”
Ge gruppen ett namn.
Funktionen kan stoppas eller startas När funktionen har startat kommer den att följa en referenssignal men bara i ”AUTO” läget. Om mottagarfunktionen behöver tvångsstyras måste inställningen stäl­las in på ”Manual On ” eller ”Manual Off”.
Signalen kan inverteras
Välj den nödvändiga referensparametern.
Bara en Av/På funktion kan väljas som referens.
När OK knappen tryckts kan funktionsreferensen ses längst ned på displayen. Endast en referens kan väljas per grupp.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 69
User Guide | Network control AK-SM 720
Tryck + knappen för att gå vidare till nästa sida
14. Definiera vad signalen ska aktivera
Upp till 30 signalmottagare kan väljas.
15. Tryck ”Ny” och välj sedan parameter
16. Vill man installera fler grupper av Av/På kontroller, upprepa punkterna 12-15
17. Återgå till översikten
Tryck anläggningsinställning.
18. Välj dag/nattstyrning
När OK knappen har tryckts kan funktionsmottagaren ses i den föregående displayen.
En mottagare kan endast ta emot överstyrningssignaler från en grupp. Detta bör inte väljas för andra grupper också. Om detta ändå sker kommer den senaste inställningen att ersättas.
OBS! Val av mottagare bör endast göras av tränad personal. Bara Av/På funktioner kan väljas för mottagare. Det är möjligt att välja andra funktioner men detta kan leda till allvarliga inställningsfel.
Dag/Natt
Grupper som sätts upp via denna inställning mottar dag/nattsignalen samtidigt. Aktivering av signalen sker antingen från ett schema och/ eller en kontakt.
(Det slutliga resultatet kan ses här när gruppen installerats.)
70 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
19. Inställning av ny dag/nattgrupp
Tryck ”Ny”
Ge gruppen ett namn
Inled inte funktionen förrän den har definierats.
(Manuellt läge är en överstyrningsfunktion)
Välj vilket schema regulatorn ska följa
— !
Tryck +-knappen för att gå vidare till nästa sida.
20. Tryck ”Select”
! Om man aktiverar den här funktionen kommer en rad automatiskt
att skapas och reserveras i I/O konfigurationen. Raden kommer att innehålla namnet på den här funktionen. På denna rad måste man ställa in Modulnummer och ett Punktnummer. Se även sid. 56 och framåt.
Här kan ses vilka regulatorer som får dag/nattsignal. Bilden till vän­ster visar det slutliga resultatet. De tre regulatorerna i nästa display har valts sedan tidigare.
Regulatorerna kan endast väljas om funktionen är stoppad i den föregående bilden.
21. De regulatorer som ska höra till gruppen markeras här
Avsluta med ”OK”
22. Om olika grupper av dag/nattstyrning ska sättas upp måste punkterna 19 till 21 upprepas.
Endast regulatorer med dag/nattfunktion visas på skärmen. En regulator bör inte inkluderas i mer än en dag/nattgrupp.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 71
User Guide | Network control AK-SM 720
23. Återgå till Översikten
Tryck ”Operations”
24. Välj ”Inject-on” kontroll
Inject-on
Grupper som sätts upp via denna funktion mottar en signal så att vätskeinsprutning stoppas. Aktivering av signalen sker via en kompressorstyrning.
(Här visas det slutliga resultatet när gruppen har installerats.)
25. Ställ in en ny Inject-on grupp
Tryck ”Ny”
Tryck + knappen för att gå till nästa sida.
26. Här visas vilka regulatorer som mottar Inject-ON signal.
Ge gruppen ett namn.
Välj vilken kompressorstyrning som ska avge signalen. Kompressorstyr­ningen kan ha flera sugkretsar. Välj den gällande.
Bilden till vänster visar det slutliga resultatet. Regulatorerna har valts via ”Select” knappen. Välj bara regulatorer som hör till den valda suggruppen.
27. Om flera grupper av Inject-ON styrning behöver inrättas, upprepa punkterna 25 och 26.
72 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
28. Återgå till översikten
Tryck ”operations”.
29. Välj avfrostningsgruppstyrning
Avfrostningsgrupper
Grupper som sätts upp via denna funktion kommer att starta avfrostning samtidigt. Start efter avfrostning kan ske individuellt, eller med koordinering så att alla enheterna startar samtidigt. (Här ses det slutliga resultatet när gruppen har satts upp.)
30. Ställ in ny avfrostningsgrupp
Tryck ”Ny”.
Tryck + knappen för att gå till nästa sida
— !
Ge gruppen ett namn.
Aktivera inte gruppen förrän hela gruppen har definierats (regulatorer kan endast väljas när funktionen har stoppats).
(Manuell start är en överstyrning. I daglig drift kan det användas till att starta en extra avfrostning.)
Välj om det ska finnas koordinerad avfrostning, dvs. att alla kommer att invänta avfrostningsstopp, så att alla kommer att starta kylningen samtidigt.
! Om du aktiverar denna funktion kommer en rad automatiskt att
skapas och reserveras i I/O konfigurationen. Raden kommer att innehålla namnet på funktionen. På denna rad måste du ställa in ett Modulnummer och ett Punktnummer. Se även sida 56 och framåt.
Här kan man se vilka regulatorer som är samlade i en grupp. Bilden till vänster visar the slutliga resultatet. (Regulatorerna har valts via ”Select” knappen.)
Om man har en vald regulator som inte stödjer funktionen kommer ett larm utlösas varje gång avfrostningen startar.
Tryck + knappen för att gå till nästa sida
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 73
User Guide | Network control AK-SM 720
31. Ställ in avfrostningsschemat för gruppen
32. Om flera grupper ska inrättas, upprepa punkterna 30 till 31
Adaptiv avfrostning
33. Återgå till översikten
Tryck anläggningsinställning.
34. Välj ”Adaptiv avfrostning”
Tryck på en veckodag och ställ in tiden för de olika avfrostningsstarterna.
Använd kopieringsfunktionen om flera dagar har identisk avfrostning­sprocess. Det slutliga resultatet av två avfrostningsprocesser per dag kan ses på den här bilden.
En grupp som skapats via den här inställningen kommer att använda ”adaptiv avfrostnings” funktion. Regulatorerna i gruppen mottar signaler på gällande kondensortemperatur från kondensorstyrningen. Endast regulatorer med denna funktion kan väljas för gruppen.
Här visas resultaten när gruppen har satts samman.
35. Sätt upp en ny grupp
Tryck ”Ny”
Upp till tio zoner kan sättas samman.
Ge gruppen ett namn.
Aktivera inte gruppen förrän hela gruppen har definierats (regulatorer kan endast väljas när funktionen har stoppat).
Specificera nuvarande adress och för kompressor/kondensorstyrning som hör till regulatorerna.
En regulator ska bara inkluderas i en avfrostningsgrupp.
74 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Tryck + knappen för att gå till nästa sida.
36. Om flera grupper ska sättas upp, upprepa punkt 35.
Skärmen till vänster visar slutresultat. Regulatorerna är valda via ”Select” knappen.
P0 optimize
37. Återgå till översikt
Tryck anläggningsinställning
38. Välj ”P0 optimerings” kontroll
39. Ställ in en ny optimeringsgrupp
Tryck ”Ny”
Grupper som satts upp via denna inställning kommer att följa temperaturen i de valda kylsektionerna och överföra en signal till kompressorstyrningen med resultatet att sugtrycket kan förskjutas.
Här visas resultatet när gruppen har installerats.
Ge gruppen ett namn.
Aktivera inte gruppen förrän hela gruppen har definierats (regulatorer kan endast väljas när funktionen har stoppats).
Tillåt sugtrycket att kopplas bort.
Om PO optimering behöver kopplas ur i perioder under reglering måste man aktivera funktionen ”override via signal on a DI input”.
! Om man aktiverar denna funktion kommer en rad automatiskt att
skapas och reserveras i I/O konfigurationen. Raden kommer att
— !
innehålla namnet på funktionen. På denna rad måste man skriva in ett Modulnummer och Punktnummer. Se även sida 56 och framåt. Välj den kompressorstyrning som reglerar sugtrycket.
Om det är en kompressorstyrning med flera sektioner måste även den aktuella sektionen väljas.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 75
User Guide | Network control AK-SM 720
Tryck + knappen för att gå till nästa sida.
Tryck + knappen för att gå till nästa sida.
Här kan ses vilka regulatorer som är samlade i gruppen. Bilden till vänster visar de slutliga resultaten. Regulatorerna har valts via ”Select” knappen.
40. Avancerade inställningar
41. Om flera grupper ska sättas upp, upprepa punkt 39.
Välj endast regulatorer som hör till den valda suggruppen.
De flesta inställningar är reglerande parametrar. Undvik ändringar – de bör endast utföras av speciellt tränad personal.
Undvik att göra ändringar – endast tränad personal bör utföra dessa.
På displayens nedre del finns en larmfunktion som kan avge larm om optimeringsfunktion förskjuter (reducerar) insugningstrycket mot 90 % av kompressorregleringens P0 min. inställning.
76 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
42. Återgå till översikten.
Tryck anläggningsinställningar
Belysningsstyrning
En grupp som skapas via denna inställning kommer att slå av och på belysningen kopplad till det definierade reläet.
43. Välj styrningen ”Belysningszon”
44. Ställ in en ny belysningsgrupp
Tryck ”Ny”
Här ses det slutliga resultatet när gruppen har installerats.
Upp till åtta zoner kan installeras.
Ge gruppen ett namn.
Aktivera inte gruppen förrän hela gruppen har definierats (regulatorer kan endast väljas om funktionen har stoppat).
Om det är aktuellt, välj en belysningsgivare.
— ! — ! — !
45. Om flera grupper ska inrättas, upprepa punkt 44.
Definiera om en strömbrytare ska anslutas för att överstyra belysningen. Det kan finnas antingen en strömbrytare eller pulstryck. Om ett pulstryck används kan en timerfunktion också användas så att belysningen automatiskt stängs av när tiden har överskridits.
! Om du aktiverar denna funktion kommer en rad automatiskt att
skapas och reserveras i I/O konfigurationen. Raden kommer att innehålla namnet på funktionen. På denna rad måste man ställa in ett Modulnummer och ett Punktnummer. Se även sida 56 och framåt.
Belysningsnivå och efterföljande funktioner används bara om en belysningsgivare används.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 77
User Guide | Network control AK-SM 720
46. Återgå till översikten.
Tryck anläggningsinställningar.
47. Välj styrningen ”Adaptiv sargvärme”
Adaptiv sargvärme
En grupp som satts upp via denna inställning kommer att använda ”Adaptiv sargvärme” funktionen. Regulatorerna i denna grupp mottar signaler från den nuvarande daggpunkten från en daggpunktsgivare. Daggpunktsgivaren måste vara kopplad till System managern. Endast regulatorer med denna funktion kan väljas för gruppen.
Här ses de slutliga resultaten när gruppen har installerats.
Upp till tre zoner kan sättas upp, var och en med sin egen daggpunktsgivare. (En daggpunktsgivare levererar en temperatursignal och en spänningssignal.)
48. Ställ in en ny grupp
Tryck ”Ny”.
Tryck + knappen för att gå till nästa sida.
— !
! Om du aktiverar denna funktion kommer två rader automatiskt
attskapas och reserveras i I/O konfigurationen. Raderna kommer att innehålla namnet på funktionen. På dessa rader måste man ställa inett Modulnummer och ett Punktnummer. Se även sida 56 och framåt.
Ge gruppen ett namn.
Aktivera inte denna grupp förrän hela gruppen har definierats (regulatorer kan endast väljas när funktionen har stoppat).
Uppge vilken av de tre daggpunktsgivarna som ska sända en signal till denna grupp.
Bilden till vänster visar det slutliga resultatet. Regulatorerna väljs via ”Select” knappen.
49. Om flera grupper ska inrättas, upprepa punkt 48.
78 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
50. Återgå till översikten
Tryck anläggningsinställningar
51. Välj kontrollen ”Förbrukningsmätare”
— !
Förbrukningsmätare
Funktionen kräver en signal från en pulsmätare. Förbrukning kan då följas i de visade skärmbilderna. Upp till åtta mätningar kan ställas in.
! Om du aktiverar denna funktion kommer en rad automatiskt att
öppnas och reserveras i I/O konfigurationen. Raden kommer att innehålla namnet på funktionen. På raden måste man ställa in ett Modulnummer och ett Punktnummer. Se även sida 56 och framåt.
52. Installera en ny grupp
Tryck ”Ny”
53. Om flera grupper ska installeras, upprepa punkt 52.
54. Gemensamma funktioner
Tillgång till de gemensamma funktionerna ges från första bilden, där man trycker + knappen.
Ge funktionen ett namn.
Aktivera inte funktionen förrän hela funktionen har definierats (inställningar kan endast definieras när funktionen har stoppat).
Specificera enhet för mätning. KWh för mätning av elektrisk ström, m3 för mätning av gas. Definiera även:
- Hur många pulser som ska mottas för varje måttenhet.
- All nödvändig skalering
- Ev. återställning (eller annat startvärde) av displayen
Mätningen kan övervakas i de fem fälten. Dessa visar den totalta förbrukningen, aktuell förbrukning och den genomsnittliga förbruknin­gen över tidsperioden.
Här måste man definiera gemensamma data för tariffunktionerna. Synkroniseringsmetoden kommer att vara tidsbaserad om ingen ingång är kopplad till en tariffsignal.
• Normalt: En ny period startar när synkroniseringsingången slås på.
• Special: Som normal, men en ny period startar också när tariffingången ändras.
Förbrukningsperioden är den förväntade tiden mellan två synkroniseringssignaler.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 79
User Guide | Network control AK-SM 720
55. Återgå till översikten
Tryck anläggningsinställningar
56. Välj kontrollen ”Load shedding” (Effektbegränsning)
Effektbegränsning
Denna funktion kan endast användas tillsammans med den tidigare ”Förbrukningsmätning”-funktionen. Om förbrukningen stiger till en bestämd toppnivå kan en del av belastningen kopplas ur så att förbrukningen inte överskrider ett definierat värde.
! Om du aktiverar denna funktion kommer en rad automatiskt att
skapas och reserveras i I/O konfigurationen. Raden kommer att innehålla namnet på funktionen. På denna rad måste man ställa in ett Modulnummer och ett Punktnummer. Se även sida 56 och framåt.
Aktivera inte funktionen förrän hela funktionen har definierats (inställningar kan endast definieras när funktionen har stoppat).
Ge funktionen ett namn.
Välj den förbrukningsmätare som ska sända signalen. En förbrukningsmätare måste definieras innan du kan göra detta val.
— !
Tryck + knappen för att gå till nästa sida.
Ställ in maxvärde för de individuella tarifferna.
I ”Nuvarande belastningsprocent” raden kan man se den gällande förbrukningen som en procentenhet av den maximalt tillåtna förbrukningen.
Starta begränsning: Det är här man justerar procentenheten av tariffen där urkopplingen ska inledas. Det högsta zonnumret kopplas ur först.
Starta återställning: Här kan man justera procentvärdet av tariffen där urkopplingar ska återinkopplas igen.
Definiera ett värde i ”larmnivå”-raden. Om detta värde överskrids kommer ett larm att sändas.
Neutral tid är den tid efter en ny synkronisering när belastning inte är urkopplad, oavsett förbrukning.
Fördröjning mellan inkoppling och urkoppling av de individuella zonerna.
Antal zoner som kan kopplas ur.
Zoner i drift.
I nästa display kan zonernas minimiantal av av-och-på tider ställas in.
80 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Första start av System manager
Kontrollera larm
1. Gå till översikten
2. Gå till Larmlistan
3. Kontrollera aktiva larm
I vårt fall har vi larm både från System managern (adress 11:001) och från andra regulatorer i nätverket.
Vi vill starta en uppdaterad översikt som bara visar larm som är aktiva.
4. Ta bort icke aktiva larm från larmlistan
- Markera av alla larm (för att visa och bekräfta att du sett larmet)
- Tryck uppdateringsknappen. Alla larm som ej är aktiva kommer därefter att tas bort.
Nu kvarstår bara de aktiva larmen.
5. Kontrollera aktiva larm igen
Om aktiva larm fortfarande kvarstår måste orsaken till dem finnas och åtgärdas.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 81
User Guide | Network control AK-SM 720
Lås anslutningarnas konfigurationer
Vi låste inställningen tidigare i processen. Kontrollera att den fortfarande är låst.
1. Gå till konfigurationsmenyn
2. Välj Lås konfiguration
3. Starta System managern
Detta inställningslås påverkar bara ändringar av anslutningar och definitioner i de fyra menyerna under I/O inställning och IP inställning. Alla andra inställningar kan göras fritt.
Ställ inställningen på Låst.
82 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Kontrollera behörighet
1. Välj displayen med anläggningsdata
2. Kontrollera raden med ”Administratörsbehörighet”
Administratörsbehörighet:
Om inställningen = ”Yes” kommer behörighet endast ges om namnet med ID:n är 100% identiskt. Om ”No” är inställt ignoreras ID. Inställningen kan användas vid startsituationer där ID:n inte ännu är på plats eller i en servicesituation där Danfoss behöver ha behörighet. Om du ställer in ”lösenord” = 0 ignoreras lösenordsfunktionen.
Avslutning Service Tool
1. Avsluta Service Tool programmet.
2. Anslut modem
Kontakten från Service Tool programmet avlägsnas från regulatorn och modemkontakten kopplas in i dess ställe.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 83
User Guide | Network control AK-SM 720
5. Reglerfunktioner
Funktion
Datakommunikation
AK-SM är en System manager som koordinerar datakommunikation till och från kylregulatorer modell AK- och EKC. System managern mottar larm och datainsamlingar, som sedan skickas vidare till definierade mottagare.
System managern har styr- och reglerfunktioner som skickas vidare till de individuella regulatorerna via datakommunikation – funktioner som därför inte behöver separata ledningar.
Funktioner
Utöver datakommunikationen så kan System managern också styra andra funktioner mellan regulatorerna – funktioner som därför inte behöver separata ledningar. Funktionerna är som följer:
• Larmkoordinering
• Larmdirigering
• Koordinering av klockfunktioner för alla regulatorer
• Veckoschema för olika funktioner
• Styrning av avfrostningstider
• Master kontrollfunktioner:
- Koordinerad avfrostning
- Insprutningsfunktion
- On/Off styrning
- Dag/natt styrning
- Adaptiv avfrostning
- Adaptiv sargvärme
• Behörighet med lösenord och behörighetsnivå
• Kommunikationskontroll
• Säkerhet med:
- Watch dog
- ”I’m alive” meddelanden
• Centralfunktioner:
- Belysningsstyrning
- Förbrukningsmätare
- Belastningsstyrning
Exempel på systemstruktur
Anslutning via modem
Anslutning via TCP/IP
I större nätverk är flera System managers anslutna till varandra via TCP/IP anslutningen.
Regulatorer med DANBUSS datakommunikation kan vara kopplade via en TCP/IP koppling. Samma gäller för trådlösa enheter.
84 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Lokal datakommunikation
Kommunikationskontroll
Denna funktion kontrollerar kommunikation mellan enheterna kopplade till datakommunikationen. Kontroll huruvida alla en­heter är på plats sker kontinuerligt. Enheter som faller bort upptäcks inom två minuter (kortvariga bortfall upptäcks inte alltid)
Om en enhet faller bort, t.ex. som en konsekvens av strömavbrott, kommer funktionen att upptäcka detta och sända ett larm, exem­pelvis efter tio minuter.
En ny enhet i nätverket registreras inte förrän scanfunktionen är aktiverad i System managern.
Om mer än en System manager finns inkopplad i nätverket kommer kontrollfunktionen i en System manager med adress 1 att kontrollera kommunikationen med de andra System managerna.
Adresser
En eller flera System managers
En System manager i ett system måste ha adressen 1. Alla inkopplade grupper av regulatorer kommer då att ha nätverk­snummer 1.
11:001
11:002
Om flera System managers är sammankopplade kommer övriga system tilldelas adresserna 2, 3, osv. Det kan dock finnas max tio.
Adressen ställs in på System managerns framsida, men överförs bara till mjukvaran när ”Service Pin” knappen är aktiverad. Adressen kan sedan avläsas i System managerns översiktsbild som ”11:001”. Nätverket här är nummer 1, så som betecknas av den sista siffran. Alla regulatorer kopplade till detta nätverk kommer att tilldelas nätverksnummer 1, exempelvis 001 : xxx 001 : yyy där xxx och yyy är adresserna för respektive regulatorer.
Om flera System managers finns inkopplade i samma nätverk kommer adresserna för de andra att se ut på följande sätt: 11:002 11:003 Siffran 11 kommer alltid att vara 11, och detta kan inte ändras.
System managern med adress 1 är mastern för det totalta antalet System managers och regulatorer. Alla funktioner och styrningar definieras i masterenheten. Totaltt kan 200 adresser kopplas in.
Andra enheter i TCP/IP nätverket
Då de första tio adresserna är reserverade för andra System man­agers kan de efterföljande ha adresserna 11 till 999. 999 är dock permanent reserverad för en trådlös enhet. Exempel: 11:001 kan, exempelvis, vara en AK-PI 200 11:012 kan, exempelvis, vara en AK-PI 200 11:999 kommer att vara en trådlös enhet.
DANBUSS
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 85
User Guide | Network control AK-SM 720
Extern datakommunikation
Om System managern ska vara ansluten till ett överordnat system kan detta uppnås via:
• Modem och fast nätverk
• Modem och mobilt nätverk
• TCP/IP nät
Modem
Modemet som används måsta vara testat av Danfoss. Kontakta Danfoss för en lista över godkända leverantörer.
. Modemet kopplas till utgången på framsidan (samma utgång som ett Service Tool använder). Två kablar används, en 080Z0261 och en standard nollmodemkabel. Både kablarna levereras i samband med att man beställer ett modem av modell AKA 231 från Danfoss.
Initieringssträngen kan ändras. Det är dock väldigt sällan som detta är nödvändigt.
E0, V0, S0=0, S0=0, &D0, &D1 och &D3 får inte finnas med i kommandosträngen. För ytterligare information om dessa kommandon, se modemmanualen.
Ett antal modemkoder kan anges tillsammans med ett telefonnummer. Dessa modemkoder knyts till ett specifikt telefonnummer och skickas vidare till modemet tillsammans med telefonnumret. Följande koder kan anges och knytas till ett telefonnummer i routertabellen:
P: Pulsuppringning. Används i gamla telefonväxlar och i privata
växelsystem. T: Tonuppringning. Används i nya telefonväxlar. W: Vänta på uppringningston (kopplingston) ,: 2 sekunders paus %n: Modifierar uppringningshastigheten för denna specifika
uppringning *: Specialtecken för privat växelsystem
#: Specialtecken för privat växelsystem
Se modemmanualen för ytterligare information om dessa kommandon och koder.
Uppringningsfunktion
Funktionen kan användas för service och överföring av loggdata via telefonnät. Uppringningsfunktionen väljs från den externa systemmjukvaran, till exempel AKM programmet, och är väsentligt för alla system från vilka service eller loggdata samlas. Funktionen ser till så att System managern kommer att returnera uppringningen från AKM programmet, och sålunda betala för sändningstiden.
Matningsspänningen till ett modem måsta kopplas via en reläutgång. Detta gör att System managern kan återställa modemet. Modemet kommer också att slås på och startas upp på ett kontrollerat sätt när System managern sätts på.
Det går att ställa in kommandon för styrning av det inkopplade modemet. Dessa kommandon är i form av en initialiseringssträng som sänds till modemet när det slås på.
Från fabriken innehåller en System manager följande AT initieringssträng: AT Z < CR > AT E1 SO = 2 &D2 V1
Kommandot har följande betydelse:
AT Attention sequence Z Återställ modemet till power-up status E1 Eko på V1 Mångordiga resultatkoder (t.ex. ”Connect 1200” istället för ”4”). &D2 HW mode för on hook via DTR S0=2 Autosvar PÅ, svar efter 2 ringsignaler
Procedur AKM programmet ringer upp System managern och startar återuppringningsfunktionen. 15 sekunder senare etablerar System managern en telefonuppkoppling till AKM programmet. Om uppkopplingen inte kan etableras på första försöket kommer ytterligare två försök att genomföras med 5-minuters intervaller. När master gatewayen har etablerat telefonuppkopplingen kommer AKM programmet att ta över.
En automatisk loggöverföring genomförs på följande sätt: AKM programmet vet, baserat på de individuella loggöverföringarna, hur ofta det samlat in data från ett system. AKM programmet startar proceduren, och när uppkopplingen har etablerats påbörjas uppsamlingen. Om System managern inte lyckas etablera någon telefonuppkoppling kommer AKM programmet att ringa igen, och uppsamling påbörjas då omedelbart.
Modem och mobilt nätverk
Ett GSM modem används här. Danfoss rekommenderar Cinterion MC52iT / MC55iT. Funktionerna är desamma som för ett fast nätverksmodem.
86 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
SMS
Larm kan skickas till en destination via SMS (System manager version 1.6x eller senare) (Destinations ID och Behörighetskod upphävs.)
TCP/IP
Utgående kommunikation kan också göras från TCP/IP utgången.
En HUB, Switch eller Router kan kopplas efter behov. Om en HUB eller Switch används måste System manager tilldelas en fast IP adress.
System manager nummer 1 måsta alltid ha en fast IP adress.
Detta måste fås från den lokala IT avdelningen. (Danfoss AK regulatorer använder port 1041.)
Följande kan ha dynamisk IP adress:
- System manager nummer 2 och uppåt
- Protokollgränssnitt AK-PI
- Trådlös AK-WR
Danfoss rekommenderar starkt att begränsa kommunikationsåtkomst till System managern så mycket som möjligt. Detta inkluderar att endast TCP-kommunikation kan passera genom port 1041.
UDP-kommunikation krävs endast för intern kommunikation till AK-PI200 samt ytterligare System manager och regulatorer.
Danfoss rekommenderar att UDP-portåtkomst blockeras på den anslutna nätverksrutern till SM720.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 87
User Guide | Network control AK-SM 720
Larmhantering
Larmhantering
När man installerar System managern finns det en inställning som möjliggör larm från alla inkopplade regulatorer. Alla larm som mottas registreras i en larmlista där de bevaras för vidare bearbetning. Om System managern inte ska ta emot larm till larmlistan och vidare bearbetning måste den här funktionen väljas bort.
Det första System managern gör när den får ett larm från en regulator är att skicka en bekräftelse (transportkvitto) till regulatorn som utlöste larmet. Regulatorn vet nu att larmet har mottagits och registrerats. Om den inte skulle få detta kvitto upprepar regulatorn larmmeddelandet fem minuter senare. Det andra som sker är att larmet tidsmarkeras och ID koderna (nät ID och bus ID) måste skrivas in, om tillämpligt. Den tredje händelsen är att larmet kommer att skickas vidare till definierad(e) larmmottagare.
Larm från EKC regulator kommer också att registreras av AKA 245, men om datakommunikationen mellan EKC regulator och gatewayen avbryts kommer endast ett aktivt larm, om sådant finns, vara på plats när kopplingen återetableras. Med andra ord kommer inte de larm som inträffar under perioden då datakommunikation saknas att registreras.
Larmstatus
När ett fel inträffar kommer ett larm att visas med statusen ”aktiv”. När felet korrigerats kommer ett nytt larm att visas med statusen ”inaktiv”.
Larmlistan
Larmlistan innehåller de 200 senaste larmen. När listan är full och ett nytt larm uppstår kommer det äldsta larmet att raderas. Vid visning delas larmen upp i ”aktiva” och ”inaktiva” larm. Ett larm kommer att ha statusen ”aktiv” till dess att det på nytt blir ”inaktivt” och det ”inaktiva” har bekräftats.
Larmprioritet
De olika larm som genereras av en individuell regulator eller av System managern kan tilldelas en prioritet. Prioriteten används för att definiera hur de individuella larmen ska hanteras. De olika prioritetsnivåerna är:
• Hög
• Mellan
• Låg
• Logg
• Avstängd
• Hög, medium och låg sänds vidare till olika larmmottagare.
• Hög används normalt för larm som kräver omedelbar åtgärd.
• Logg kommer endast att registreras i larmlistan som ett inaktivt
larm.
• Avstängt registreras inte någonstans.
I systemmjukvara modell AKM kommer larmstatus och larmprior­itet att ha följande förhållande:
Larmstatus Prioritet AKM Status
Aktiv Hög 1 Aktiv Mellan 2 Aktiv Låg 3 Inaktiv Hög, mellan, låg 0
Larmindikator
Larmlysdiod
När det finns ett aktivt larm i System managern kommer ”Larm” att blinka. Om larm skickas vidare kommer ”Larm” att blinka då larmet registreras tills det vidarebefordras till den primära eller sekundära larmmottagaren och leveransbekräftelse mottagits.
Larmreläer
Prioritetsnivåerna hög, mellan och låg kan knytas till. ett larmrelä, som aktiveras när ett larm av prioritetsnivån i fråga inträffar. En tid kan definieras för aktiveringsfunktionen så att reläet endast aktiveras för en på förhand inställd tid. Reläet kan också ställas in för att avaktiveras när det inte finns några aktiva larm av prioritetsnivån i fråga.
88 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Larmdirigering
Larmdirigering vidarebefordrar larmet till en specificerad motta­gare, men System managern behåller en kopia för sin egen användning. Lite senare, när mottagaren har mottagit ett larm, kommer mot­tagaren att skicka tillbaka en bekräftelse på mottagandet. Efter detta är mottagaren passiv.
Larmmottagare
Först och främst så måste fasta data definieras för alla som ska kommunicera med Systemmanagern. Det kan finnas en eller flera larmmottagare, eller andra som måste ha tillgång för att kunna ringa till systemet. Endast därefter kan de olika larmrutterna definieras. (Med andra ord: endast när man känner till några adresser kan man bestämma vad som ska sändas och när.)
Ett namn och en behörighetskod definieras för varje enskild användare.
• Namn och behörighetskod är mottagarens användargodkännande, om personen ringer till systemet genom Danfoss program AK-ST, AKM eller EM.
• Kommunikationsform väljs för varje enskild mottagare, precis som tillhörande detaljer som är giltiga för det här programmet.
• En mottagare kan inte användas förrän mottagaren har aktiverats.
• Om en mottagare är inaktiv kommer ett meddelande att skickas till mottagaren som uppger att inaktivering skett.
Vad kan sändas
Flera olika larmrutter kan definieras. En larmrutt kan definieras för att hantera en enda larmprioritet eller en kombination av flera olika prioriteringar. Tillgängliga möjligheter är alla, hög, medium, låg, hög till medium och låg till medium. Kombinationer väljs som är lämpliga för individuell applikation. När antalet rutter har definierats och namngetts kan en rutt tilldelas in mottagare.
Kopiadestination
En mottagare som inte är ansvarig för att korrigera felen. Mottagaren informeras om problemen. Om mottagaren av kopian inte bekräftar ett larm skickas det åter i upp till en timma, varefter inga fler larm sänds.
Larmrutt full
Larmruttningsystemet kan hantera upp till 50 larm samtidigt. Larm kan inträffa så snabbt att distribution av de föregående larmen inte fullbordats när ett nytt larm inträffar. Ruttningsystemet kan därför skicka flera larm i en uppringning. Om uppkoppling inte kan etableras med en larmmottagare kan inte ett larmutskick fullbordas. En upprepad sändningsprocess initieras. Om flera larm inträffar som ska till samma larmmottagare kan larmrutten fyllas. System managern utfärdar då ett ”Alarm route full alarm” När detta inträffar kommer framtida larm registreras, men inte överföras. När felet korrigerats måste larmlistan granskas manuellt för att kontrollera om några larm inträffat och skickats och som kräver att systemet justeras. Larmen som är aktiva för systemet när kopplingen är OK kommer att skickas till larmmottagaren.
Larmupprepning
Om ett larmmeddelande inte kan levereras inom 5 minuter kommer det att skickas på nytt var 5 minut till dess att det kan levereras. Diagrammet nedan visar den upprepade larmleveransprocessen.
Start
Pause in minutes / Receiver/ Repeat trail
0 /
5 /
5 /
5 /
5 /
5 /
5 /
5 /
5 /
5 /
5 /
5 / Pri / 3
0 / Copy 3
Pri / 3
5 / Copy 3
Sec / 3
5 / Copy 3
Pri / 3
5 / Copy 3
Sec / 3
5 / Copy 3
Pri / 3
5 / Copy 3
Pri / 3
5 / Copy 3
Sec / 3
5 / Copy 3
Pri / 3
5 / Copy 3
Sec / 3
5 / Copy 3
Pri / 3
5 / Copy 3
Sec
/ 3
5 /
Copy
3
etc.
etc. Max. 1 h
Mottagarmodeller
Primär destination
En larmmottagare som ska ha larmet för den här personen är skyldig att korrigera felet. System managern kommer alltid att återsända till en primärmottagare om denna person av någon anledning inte bekräftat mottagandet. Återsändning stoppas om en sekundär mottagare definieras som bekräftar larmet.
Sekundär destination
En larmmottagare som ska användas om den primära larmmottagaren inte bekräftar larmet. Den sekundära larmmottagaren är även ansvarig för att korrigera felet eller för att se till så att den primära larmmottagaren informeras om larmet. Larmet återsänds till den sekundära larmmottagaren tills den primära eller sekundära larmmottagaren har bekräftat larmet.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 89
User Guide | Network control AK-SM 720
Anläggningsstyrning
System managern innehåller funktioner som hämtar data från valda regulatorer för datakommunikationsprocessen. Den processar sedan information och avslutar med att definiera värdena i andra valda regulatorer till nätverket. De individuella regulatorerna kommer därefter att utföra specificerade funktionen.
Följande funktioner kan ställas in:
Scheman
Scheman kommer att definiera en serie av on/off tider (signaler), som kan användas av andra funktioner. Ett schema baseras på ett veckour, där speciella dagar även kan tilldelas som avviker från det normal schemats utseende, t.ex. of­fentliga helgdagar eller andra fastlagda lediga dagar. Dessa speciella dagar definieras på en årlig basis antingen som dagar som upprepas år efter år eller som dagar där datumet endast gäller för det nuvarande året.
Schema för fasta tider
Önskade on- och off-tider ställs in här.
Schema för butikens öppettider
Ett schema kan sättas upp för butikens öppettider. Det innehåller även de dagar på året när butiken är stängd. En kombination av detta schema och ett relativt schema betyder att endast ett schema behöver justeras om öppettiderna ändras från det fasta schemat.
On/Off funktion
Denna funktion övervakar en vald On/Off signal på en vald regulator. När en signal registrerats till On, kommer System Manager att överstyra valda funktioner på andra regulatorer till On. Alla definierade funktioner följer signalen. Signalen kan inverteras. Detta innebär att när On registrerats, kommer de valda funktionerna att tvångsstyras till Off.
Schema för relativa tider
Här ställer man in tider så att de relaterar till ett annat schema, dvs. on-tiden ligger, exempelvis, 15 min tidigare än tiderna i ett annat schema och off-tiderna ligger, exempelvis, 30 min senare än tiderna i ett annat schema. Det andra schemat kommer vanligtvis att vara schemat som innehåller butikens arbetstider.
Resultatet av ett relativt schema och ett med butikens arbetstider från 09:00 till 18:00 kan ses nedan.
Båda schemamodellerna kan överstyras med en switchfunktion. Om switchfunktionen aktiveras när schemat är avslaget (natt) kommer det att skapa en on (dag) status. Om switchen aktiveras när schemat är på (dag) kommer det inte att ha någon funktion alls.
AK-SM 720
Dag/natt funktion
Funktionen överför en signal för nattdrift till de olika kylenheterna. Funktionen används till exempel där kylmöblerna är täckta nattetid. Denna funktion förskjuter då termostatreferensen. Alla definierade regulatorer följer denna signal. Signalen genereras från ett schema eller från en switchfunktion kopplad till System Manager.
90 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Inject ON Signal
Denna funktion används för att stänga expansionsventilen på alla förångarstyrningar när alla anslutna kompressorer har stoppats av automatiska säkerhetsfunktioner. Detta eliminerar insprutning av vätska i förångarna, som kan skickas vidare till kompressorerna när dessa återstartar. Till exempel: när kompressorn stoppar överför kompressorstyrningen en signal via datakommunikationen. System managern vidarefordrar sedan signalen till den definierade regulatorn, som då stänger ventilen.
Signaler kan mottas från kompressorstyrningar av följande model­ler:
- AK-PC
- EKC Signaler kan sändas till regulatorer av följande modeller:
- AK-CC
-EKC
Avfrostningsgrupper
Denna funktion vidarebefordrar signalen från en avfrostningsstart till en grupp av regulatorer.
Adaptiv avfrostning
Denna funktion är en optimering av avfrostningstiden i den indivi­duellaförångarstyrningen. För att förångarstyrningen ska kunna optimera den här funk­tionen måste den känna igen kondenseringstemperaturen Tc. System managern läser kondenseringstemperaturen i kondensor­regulatorn och vidarebefordrar värdet till alla förångarregulatorer i gruppen. Upp till tio grupper av förångarregulatorer kan definieras. En förångarregulator kan endast vara med i en grupp. Det kan finnas upp till 30 förångare i en grupp. Signalen från kondensorregulatorn kan användas av flera grupper.
Möjliga problem Om signalen med kondenseringstemperaturens värde för en förångare inte är tillgänglig kommer förångarregulatorn att växla till en felkompensationsstatus, som tar med i beräkningarna att signalen saknas.
P0 optimering
Denna funktion kommer att anpassa kylsystemets sugtryck, så att sugtrycket inte blir lägre än vad som krävs för att den mest belast­ade kylmöbeln kan bibehålla den önskade temperaturen.
Avfrostningsprocessens start kan komma från ett veckoschema eller från en switch funktion kopplad till System managern. När avfrostning har startat så är det upp till de individuella regulatorerna att avgöra hur den ska avslutas. Vissa baserat på tid, andra på temperatur. Kylning inleds när regulatorn ger godkännande för det. Om kylning å andra sidan ska starta samtidigt för hela gruppen av regulatorer måste ”koordinerad avfrostnings” funktionen väljas. När avfrostningsprocessen har avslutats av den individuella regulatorn går regulatorn över till att avvakta. Hela gruppen släpps inte för kylning förrän den sista regulatorn i gruppen har avslutat sin avfrostningsprocess.
För extra säkerhet måste en tid ställas in för de individuella regulatorerna. Det finns en maxlängd för tillåten väntetid på startsignalen för kylning. Om denna tid överskrids kommer kylning att återstartas oavsett signaler från datakommunikation.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 91
Detta åstadkoms genom att System managern kontinuerligt:
- frågar de valda regulatorerna om belastningsstatus
- finner möbeln som kräver mest kylning vid det gällande sugtrycket och övervakar temperaturen
- skickar en signal till kompressorstyrningen att sugtrycket kan anpassas
- finner det sugtryck vid vilket temperaturen är precist bibehållen
Processen upprepas kontinuerligt.
Processen går inte att starta när aktuell grupp precis har avslutat en avfrostningsprocess. Data hämtas från regulatorn först efter 30 minuter. Tiden kan ställas in.
User Guide | Network control AK-SM 720
Belysningsstyrning
Denna funktion används för att styra belysningen i ett antal zoner i en butik. Funktionen styrs utifrån ett schema som bas. När belysning behövs kommer en belysningsmätare att registrera om dagsljuset är tillräckligt eller om belysning behöver slås på. Användare kan överstyra den automatiska ljusstyrningen med en manuell switch.
System managern kan hantera upp till två belysningsgivare, vilka måste vara av modell 080Z2172. System managern kan hantera upp till åtta zoner. Behovet av belysning skrivs in i ett eller flera scheman. Samma schema kan användas för flera zoner. För varje zon väljer man den relevanta belysningsgivaren samt on-och-off ljusnivåer för zonen. Minimitider ställs också in, så att belysningen inte stängs av under kortvariga ändringar i ljusnivå. Alla zoner kan utrustas med överstyrningsbrytare som gör den automatiska funktionen verkningslös.
Det går också att definiera en switch som är giltig för alla zoner. Denna kan till exempel motta signaler från annan utrustning, t.ex. brand eller larmsystem.
Exempel
Adaptiv sargvärme
Adaptiv sargvärme används för att få energieffektiv styrning av kylmöblernas sargvärme. Förångarregulatorer med denna funktion måste motta en signal från gällande daggpunktsvärde. En daggpunktsgivare kopplas till System managern, som sedan vidarebefordrar värdet till de olika regulatorerna via datakommunikation.
Upp till tre grupper av förångarregulatorer kan definieras. Varje grupp måste ha sin specifika daggpunktsgivare. Daggpunktsgiva­ren måste placeras i samma rum som kylmöblerna som ska motta signalen. En förångarregulator kan bara användas till en grupp. Det kan finnas upp till 30 förångarregulatorer i en grupp.
Daggpunktsgivaren måste vara av modell 080Z2171.
Möjliga problem Om signalen med värdet från en förångarregulators daggpunkt inte är tillgänglig kommer förångarregulatorn att växla till en felkompensationsstatus, som tar med i beräkningarna att signalen saknas
En butik delas upp i fyra zoner: tre försäljningsområden och ett förvaringsområde.
• De tre försäljningsområdena använder samma schema
• I förvaringsområdet finns ett behov av belysning två timmar före och en timma efter affärstiderna.
• Två relativa scheman skapas med referens till butikens affärstider.
• Belysningsgivaren placeras utanför byggnaden och mäter det allmänna dagsljuset.
• Belysningsnivåerna för zonerna ställs in så att belysningen slåsav när dagsljuset ger tillräcklig belysning i zonen. De individuella zonerna har olika värden, i enlighet med hur mycket dagsljus som kommer in.
• En överstyrningsbrytare installeras i förvaringsområdet. Detta gör det möjligt att sätta på belysningen utanför det planerade schemat, t.ex. för varuleverans under nattetid. En fördröjningsfunktion betyder att belysningen slås av en timma efter att överstyrningen aktiverats.
• Signaler mottas från larmsystem och brandlarm, så att all belysning slås på om en signal mottas.
Förbrukningsmätning
Denna funktion registrerar förbrukningen av elektricitet, vatten, gas, etc. Dessa mätningar sparas i en System manager och kan senare tas fram för presentation, analys och eventuella åtgärder. En expansionsmodul modell XM107A måste användas. Modulen är en pulsmätarmodul, som mäter pulserna i enlighet med DIN 43 864. Omvandling från, exempelvis, ström till pulser sker i en energimätare.
Tarif 3
Tarif 2 Tarig 1
Energimätare kan delas upp i flera grupper, t.ex. en huvudmätare och flera undermätare. Huvudmätaren mäter all förbrukning för installationen. Vissa huvudmätare är utrustade med tariff och synkroniseringsbrytare.
• Tariffbrytaren byter position, beroende på tariffändringar.
• Synkroniseringsbrytaren ändras med jämna mellanrum (vanligt­vis var 15 minut) och anger att en ny mätperiod har startat.
Dessa brytare kan kopplas till System managern, som kommer
att övervaka brytare, tariffinformation och förbrukningsdata för alla inkopplade energimätare när en ny mätperiod startar
92 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Undermätare läser av en del av förbrukningen. Det kan till exempel vara av intresse att känna till kylanläggningens förbrukning.
Mätningsintervaller och synkroniseringens och tariffingångarnas förbrukning ställs in gemensamt för alla energimätare. Om dessa ingångar inte används kommer System managern att definiera sin egen mätperiod.
System managern stöder upp till åtta energimätare.
Omvandlingsförhållandet, enhet och pulser per enhet måste ställas in baserat på gällande konfiguration. Omvandlingsförhållandet för ström och spänningstransformatorer multipliceras. Omvandlingsförhållandet definieras som primär/ sekundär signal. Varje mätning kan namnges, för att på så vis göra det lättare att senare granska datan. Enheten kan också ges valfritt namn. Varje individuell energimätare kan startas och stoppas. Det går också att återställa gällande mätarvärde till 0 eller till annat värde, t.ex. när man byter energimätare. Tiden för denna inställning kommer att sparas.
Effektbegränsning
Denna funktion gör det möjligt att undvika höga toppbelastningar. Energipriser kan faktureras på olika sätt, t.ex.:
• toppförbrukning
• toppförbrukning under en period
• olika värden vid olika tider på dagen Funktionen placerar ett tak över förbrukningen under en period och jämnar ut förbrukningen.
I början av en period kommer all förbrukning att vara inkopplad under en justerbar tidsperiod, så att funktionen har en bas för beräkning innan styrningen (begränsningen) inleds. För att få stabil styrning måste påbörjandet av inkoppling och urkoppling definieras som en procent av maxförbrukningen.
Urkoppling sker i prioriteringsordning, så att den förbrukning som lämpar sig bäst för urkoppling måste kopplas till den utgång som har lägst prioritet. Relä 1 har högsta prioritet och är det sista att kopplas ur. Relä nummer 2 has näst högst prioritet, osv. Högsta numret kop­plas ur först. Det relä som senast kopplades ur är det som först aktiveras när återinkoppling sker.
Urkoppling av förbrukning skyddas av en justerbar minimum timer, som säkerställer att reläet inte ändras oftare än förbruknin­gen tillåter.
Den gällande nivån, gällande beräkning av förbrukning och relästatus kan avläsas via Service Tool.
• Funktionen namnges
• Energimätaren i relation till vilken reglering som sker specificeras.
• Det kan finnas olika tariffer.
Signal kan mottas från olika ingångar på olika tariffer. Dessa nivåer kan definieras baserat på signalerna. De olika nivåerna aktiveras på följande sätt:
Tariff 1-2 (ingång) Tariff 3 (ingång) Faktisk tariff
Inaktiv Inaktiv Tariff 1 nivå Aktiv Inaktiv Tariff 2 nivå Inaktiv Aktiv Tariff 3 nivå Aktiv Aktiv Tariff 3 nivå
Förbrukningen övervakas under en mätningsperiod. Om för­brukningen stiger ovanför en viss nivå kommer förbrukningen gradvis att kopplas ur med hjälp av reläer. När förbrukningen sjunkit under nivån igen sker en återinkoppling. Återinkopplingen kan ske i tio steg. Som redan nämnts måste strömförbrukningen registreras under förbrukningsmätningen.
Synchronisation time eg. every 15. min.
Tarif
fx 90%
fx 80%
För varje tariff måste en nivå definieras där System managern ska koppla ur.
Begränsningar
Det är viktigt att iaktta följande begränsningar då datakommunikationen annars kommer att bli överbelastad.
Funktion Max antal
grupper
Dag-/nattfunktion 20 30 regulatorer Insprutning På signal 5 120 sektioner Avfrostningsgrupp 20 30 regulatorer Adaptiv avfrostning 10 30 regulatorer P0-optimasation 5 120 sektioner Belysningsstyrning 2 belysningsgivare och 8 reläer Adaptiv sargvärme 3 30 regulatorer Förbrukningsmätning 8 pulsmätare
Maxantal i varje grupp
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 93
User Guide | Network control AK-SM 720
Loggar
Datauppsamling i System managern
Datauppsamling genomförs i System managern till vilken de individuella regulatorerna är kopplade.
För definition, start, stopp och presentation av en datauppsamling (loggar) kommer det att vara nödvändigt att ha en switch för ett fungerande gränssnitt. Under övriga tiden kommer System managern själv att ta hand om datauppsamlingen. Data kan alltså samlas till ett system som inte är direkt kopplat till en PC. Den uppsamlade datan kan sedan i intervaller laddas ned till en PC, så att den kan presenteras. Nedladdning kan exempelvis ske via en telefonuppkoppling.
Två olika typer av loggar kan skapas i System managern:
1) Varutemp.logg (myndighetslogg)och
2) Serviceloggar. Skillnaden mellan dessa båda ligger huvudsakligen i intervallerna då data kan loggas, och sålunda längden för tidsperioden beroende på minneskapaciteten.
Begränsningar:
- Det går max att skapa 200 loggar i en System manager
- Varje logg kommer att representera en regulator
- Intervallen för varutemp.loggar ligger mellan 12 minuter och 24 timmar
- Intervallen för serviceloggar ligger mellan 1 minut och 4 timmar
- Om för många serviceloggar skapas kommer datakommunikationen att överbelastas och det kommer att finnas ”gap” i loggdatan.
När en logg startas kommer inte datauppsamling nödvändigtvis att ske omedelbart, då dataavläsning kommer att genomföras vid tider justerade i enlighet med loggintervallen. Detta betyder, till exempel, att i en logg med en intervall på 15 minuter kommer data att läsas vid tider som är multipler av dessa 15 minuter, dvs. vid 0, 15, 30 och 45 minuter över varje timslag. På samma sätt kommer en logg med en intervall på 2 timmar att läsas vid varje helt timslag, dvs. 0:00, 2:00, 4:00, 6:00 och så vidare tills 22:00. Om intervallen är 6 timmar kommer tiderna att bli 0:00, 6:00, 12:00, 18:00. Dessa fasta loggtider kan inte ändras.
Om loggen har stoppats under en period och sedan återstartat kommer ingen data att finnas för perioden i fråga.
System managern genomför löpande kontroller på alla logguppsättningar genom en enkel kontroll av den totalta beräkningen. Vid fel kommer loggen i fråga att raderas. Ett larm avges därefter med detaljer om loggnumret.
När loggar sätts upp kommer System managern att visa hur mycket av kapaciteten som reserveras. Om man börjar närma sig maxkapaciteten måste intervallen antingen göras längre eller loggperioden kortare.
Loggfunktionen kan kontinuerligt samla och spara data från regulatorerna som är kopplade till nätverket för vilka System managern i fråga är master.
Definition, start, stopp och presentation av en datauppsamling (loggar) måste ske från programmet AK-ST, Service Tool. Datauppsamling kan även hämtas och presenteras i programmet AKM.
Alla loggar i systemet är ”rullande”, dvs. data skrivs över om de inte laddas ned till PC inom den förinställda tidsperioden.
Logguppsättningen kommer att raderas och all uppsamlad data förloras om System managerns systemadress ändras eller om matningsspänningen avlägsnas eller om batteriet är defekt eller har avlägsnats.
Om loggar (en enskild eller samtliga) raderas utan att den loggade datan laddats ner kommer denna data vara förlorad. Inget larm avges i händelse av sådan radering.
94 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Datauppsamling tar så här mycket utrymme
När en logg etableras måste utrymme reserveras för data. Hur mycket utrymme som reserveras avgörs av flera parametrar. Mängden av utrymme som reserveras kan ses när loggen sätts upp. Exempel: Endast varutemp.loggar samlas. Om sex parametrar från 20 regulatorer med en timmes intervall loggas och tidsperioden är inställd på 540 timmar kommer den att ge 9% utnyttjande av lagringskapaciteten. (Efter 540 timmar – 22.5 dagar och nätter – kommer den äldsta datan att skrivas över med ny data.)
Nedan ges exempel på tre system med olika loggdefinitionsmöjligheter:
Antal regu-
latorer
En modell Varutemp.
20
Kombindation
En modell Varutemp.
50
Kombindation
En modell Varutemp.
100
Kombindation
Larmloggar:
Se larm
Händelseloggar:
Se larm.
Loggmodell
Varutemp. 20 6 1 h 180 h 3
Varutemp. 50 6 4 h 360 h 6
Varutemp. 100 8 4 h 120 h 12
Antal parame-
trar per logg
20 6 1 h 540 h 9 20 10 4 h 960 h 6
Service 4 10 1 min. 12 h 3
50 6 1 h 216 h 10 50 6 4 h 864 h 10
Service 6 10 1 min. 6 h 3
100 6 1 h 100 h 10 100 6 4 h 360 h 8
Service 10 10 1 min. 12 h 8
Antal parame-
trar per logg
Tidsintervall Tidsperiod
Nyttjad kapacitet (%)
En modell Kombination
6
9
20
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 95
User Guide | Network control AK-SM 720
Inställningar
Direktinställning
Grundinställning och driftinställningar görs med mjukvara AK-ST. Åtkomst ges via korrekt lösenord.
Fjärrinställning
Efter grundinställning kan driftinställningar utföras på avstånd – antingen via ett modem eller via ett IP nätverk. Inställningar genomförs också med mjukvara AK-ST. Åtkomst ges via korrekt lösenord.
Säkerhet Under installation av en System manager måste en destination och ett lösenord skrivas in: Samma inställningar definieras för det externa systemet. När en uppringning sker dubbelkontrolleras namnet, och kontakt skapas bara om namnet är 100% identiskt. Efter att kontakt erhållits krävs också korrekt lösenord för att identifiera användare.
Systemmjukvara AKM System managern kan inte drivas från AKM, även om AKM kan motta larm och loggar. Se de relevanta sektionerna.
Inställningar i en System manager Inställningar i Service tool
Inställningar i AKM
96 | BC041586425769sv-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Network control AK-SM 720
Ur
Urfunktion
System managern har en inbyggd urfunktion, som används för:
- Tidsstämpling av larm.
- Synkronisering av ur i alla inkopplade regulatorer.
- Växling mellan sommar/vintertidsinställningar.
- Schemafunktioner, t.ex. för dag/nattkontroller.
- Loggfunktioner. Loggar kan endast samlas när uret startats.
System managern som tilldelas adress 1 till ett nätverk ges primär urfunktion. System managern kommer att synkronisera uren i alla regulatorer i nätverket. Om andra System managers också är kopplade via IP nätverket kommer de också att få sina ur synkroniserade från adress 1. Uren synkroniseras efter varje start av System managern, och därefter åtminstone en gång var 24 timme. Om en regulator varit utan strömförsörjning i mer än två minuter kommer uret att synkroniseras när regulatorn på nytt registreras i nätverket.
Urmodulen finns i System managern från fabrik.
Bara uret använder batteri backup. Övriga funktioner är oberoende av batteri backup. Ett larmmeddelande utfärdas när batteriet behöver bytas.
Urfunktionen måste ställas in efter att batteriet bytts ut.
3 V CR2032
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 97
Danfoss tar säkerhet och integriteten i sina applikationer på allvar och satsar kontinuerligt på att marknadsföra produkter och tjänster som har de bästa klassens säkerhetsfunktioner och teknik. Danfoss-produkter är konstruerade för att användas i många år och eftersom teknologier och säkerhetsrisker utvecklas är det viktigt att se till att grundläggande bästa praxis finns på plats så att oavsett hur gammal din produkt är kan du ha en nivå av kärnsäkerhet som kommer att fortsätta stödja dina affärsbehov.
Läs det viktiga avsnittet nedan för att rekommendera bästa metoder för att säkra dina styrsystem när du ansluter till digitala nätverk.
Den nuvarande generationen av Danfoss-kylövervaknings system är designade för att installeras bakom säkra nätverk och
Överväganden vid installationen
brandväggar. På grund av livslängden för flera Danfoss-produkter installerade ute på fältet är det viktigt att alla säkerhetssteg vidtas för att säkerställa en skyddad drift.
Överväg de viktiga rekommendationerna nedan för att säkerställa att din anläggning har en minimum nivå av nätverkssäkerhet och integritet.
• Se till att System managern INTE är ansluten till ett öppet eller offentligt nätverk
• Danfoss rekommenderar starkt att du ändrar produktens användarnamn och lösenord
• Dela eller publicera inga användarnamn och lösenord
• Se tillgängliga industristandarder (dvs. ISO / IEC 27002: 2013) för ytterligare referens och vägledning om organisatoriska informationssäkerhetsstandarder och metoder för hantering av informationssäkerhet.
Oavsiktliga skador, dålig installation eller förhållanden på platsen kan leda till funktionsfel i styrsystemet och i slutändan leda till att anläggningen går sönder.
Alla möjliga skyddsåtgärder är integrerade i våra produkter för att förhindra detta. En felinstallation för Exempel kan dock fortfarande ge problem. Elektroniska kontroller ersätter inte normal, god teknisk praxis.
Danfoss ansvarar inte för varor eller växtkomponenter som skadats till följd av ovanstående fel. Det är installatörens ansvar att kontrollera installationen noggrant och att montera nödvändiga säkerhetsanordningar.
Särskild hänvisning görs till nödvändigheten av signaler till regulatorn när kompressorn stoppas och till behovet av vätskemottagare före kompressorerna.
Din lokala Danfoss-agent hjälper gärna med ytterligare råd etc.
© Danfoss | DCS (vt) | 2020.01 BC041586425769sv-000601 | 98
ADAP-KOOL®
Loading...
