User Guide | Netværksstyring AK-SM 720
Contents
1. Introduktion
Principper ....................................................................................................4
2. Design af en regulator
Moduloversigt .................................................................................................... 7
Fælles data for moduler ..................................................................................9
Mål ......................................................................................................................10
Systemmanager AK-SM ........................................................................11
Udvidelsesmodul AK-XM 101A .........................................................13
Udvidelsesmodul AK-XM 102A / AK-XM 102B .............................15
Udvidelsesmodul AK-XM 204A / AK-XM 204B .............................17
Udvidelsesmodul AK-XM 205A / AK-XM 205B .............................19
Udvidelsesmodul AK-XM 107A ........................................................21
Udvidelsesmodul AK-OB 110 .............................................................23
Strømforsyningsmodul AK-PS 075 / 150 ........................................24
Forord til design ...............................................................................................25
Funktioner .................................................................................................25
Tilslutningsmuligheder ........................................................................26
Begrænsninger ........................................................................................26
Design af en Systemmanager .....................................................................27
Bestilling .............................................................................................................35
3. Montering og fortrådning
Montering ..........................................................................................................36
Fortrådning ........................................................................................................37
4. Konfiguration og betjening
Installering i netværk .....................................................................................39
Opsætning .........................................................................................................41
Tilslut PC ....................................................................................................41
Lås op for opsætningen af regulatoren..........................................43
Urfunktion ................................................................................................44
Quick setup...............................................................................................45
Anlæggets hoveddata ..........................................................................46
Alarmrelæet på anlægget ...................................................................47
Destinationer der skal kommunikeres med .................................48
Rutning af alarmer .................................................................................49
Alarmer fra regulatorer.........................................................................51
Modem- og IP indstillinger .................................................................52
Konstruér selv nogle funktioner .......................................................53
Alarmer til de boolske funktioner ....................................................54
AKC regulatorer på DANBUSS ............................................................55
Opsæt ind- og udgange ......................................................................57
Indstil alarmprioriteter .........................................................................58
Lås opsætningen ....................................................................................59
Kontrollér opsætningen ......................................................................60
Kontrol af tilslutninger ..................................................................................61
Find regulatorerne på netværket ..............................................................62
Regulatorerne sættes op ..............................................................................63
Opsæt funktioner ............................................................................................64
Logs ......................................................................................................................65
Anlægsstyringer ..............................................................................................67
Første start af systemmanageren ..............................................................81
Kontrollér alarmer ..................................................................................81
Lås opsætningen af tilslutninger ......................................................82
Kontrollér niveauet for sikkerhedskontrol ....................................83
Afslutning ..................................................................................................83
5. Reguleringsfunktioner
Lokal datakommunikation ...........................................................................85
Ekstern datakommunikation .......................................................................86
Alarmhåndtering .............................................................................................88
Anlægsstyringer ..............................................................................................90
Logs ......................................................................................................................94
Betjening ............................................................................................................96
Ur ......................................................................................................................97
2 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
1. Introduktion
Anvendelse
AK-SM 720 er en komplet systemmanager til styring af datakommunikationen til ADAP-KOOL® Køleanlægsstyringer. Systemenheden gør det muligt at formidle alarmer og systemfunktioner til eksterne modtagere.
Systemmanagerens hovedfunktion er at formidle alarmer. Ud over dette indeholder den overordnede funktioner, som køleanlæggets regulatorer kan benytte sig af til at suboptimere de enkelte kølesteder.
Af de forskellige funktioner kan kort nævnes:
• Alarmmodtager
• Videresende alarmer
• Opsamle logs
• Skemaer
• Afrimningsgrupper
• Lysfunktioner
• Energisparefunktioner
• Konstuktion af boolske funktioner
Eksempler
Her er et par eksempler hvor systemmanageren sørger for kom­munikationen til andre enheder.
Modtage alarmer og logs fra regulatorerne på anlægget
Modemforbindelse til servicefirma
Den lokale datakommunikation kan være:
•LON RS 485
• MODBUS
• DANBUSS (det kræver dog også et protokol interface type AK-PI 200. Litteraturnummer RS8EX)
• På datakommunikationen må der max. være 200 regulatorer. Max. 120 stk. af typen EKC incl. SLV, hvor der max. må være 15 forskellige typer og softwareversioner.
• TCP/IP
Den eksterne datakommunikation kan være:
• TCP/IP
• Modem
Betjeningen skal ske med:
• Service tool type AK-ST
Systemenheden kan sende alarmer og logs til:
• Systemsoftware type AKM
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 3
Hente funktioner fra nogle regulatorer og formidle dem videre til andre
User Guide | Netværksstyring AK-SM 720
Principper
Denne regulatorserie har den store fordel, at den kan udbygges i takt med, at størrelsen på anlægget øges. Den er udviklet til kølestyringssystemer, men ikke til en specifik anvendelse — variationen skabes igennem den software, der er indlæst, og den måde du vælger at definere tilslutningerne. Det er de samme moduler, der går igen ved hver regulering, og sammensætningen kan skiftes rundt efter behov. Med disse moduler (byggesten) vil der kunne skabes et hav af varierende reguleringer. Men det er dig, der skal være med til at tilpasse reguleringen til det aktuelle behov — denne vejledning vil hjælpe dig til at komme igennem alle de åbne spørgsmål, så reguleringen kan defineres og tilslutningerne foretages.
Regulator
Overpart
Bundpart
Regulatoren er grundstenen i reguleringen. Modult har ind- og udgange til at klare de mindre anlæg.
• Bundparten og hermed tilslutningsklemmer er den samme for alle regulatortyper.
• Overparten er intelligensen med software. Denne enhed vil variere alt efter regulatortype. Men den vil altid bliver leveret sammen med bundparten.
• Overparten er ud over software monteret med tilslutning til datakommunikationen og adresseindstilling.
Fordele
• Regulatorens størrelse kan "vokse" ved større anlæg
• Softwaren kan indstilles til én eller flere reguleringer
• Flere reguleringer med de samme komponenter
• Udvidelsesvenlig ved ændrede anlægskrav
• Fleksibelt koncept:
- Regulatorserie med fælles opbygning
- Ét princip / mange reguleringsanvendelser
- Der vælges moduler til de aktuelle tilslutningskrav
- Det er de samme moduler, der går igen fra regulering til regulering.
Udvidelsesmoduler
Bliver anlægget større, og der skal styres flere funktioner, kan reguleringen udbygges. Med ekstra moduler kan der modtages flere signaler og kobles med flere relæer — hvor mange og hvilke bestemmes af den aktuelle anvendelse.
Eksempel
En reguleringen med få tilslutninger kan foretages med systemmanageren alene.
Er der mange tilslutninger (fx af Boolean logic funktioner) kan der monteres et eller flere udvidelsesmoduler.
4 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Direkte tilslutning
Opsætning og betjening af en AK-regulator skal foretages via softwareprogrammet "AK-Service Tool"
Programmet installeres på en PC og via regulatorens menubilleder foretages opsætning og betjening af de forskellige funktioner.
Skærmbilleder
Menubillederne er dynamiske, så forskellige indstillinger i én menu vil resultere i forskellige indstillingsmuligheder i andre menubilleder.
En simpel application med få tilslutninger, vil give en opsætning med få indstillinger. En tilsvarende application med mange tilslutninger, vil give en opsætning med mange indstillinger. Her fra oversigtsbilledet er der adgang til flere billeder for kompressorreguleringen og kondensatorreguleringen. Nederst er der adgang til en række generelle funktioner så som "netværksoversigt", "tidsskema", "log-funktion", "alarmer", "anlægsstyringer" og "service" (konfiguration).
Datakommunikation
Regulatoren formidler datakommunikationen til alle de tilsluttede regulatorer. Den modtager målinger fra udvalgte funktioner. Målingerne sendes til andre regulatorer, som benytter værdien i reguleringen. Regulatoren modtager alarmer fra alle de tilsluttede regulatorer og formidler dem videre til de definerede modtagere.
Brugere
Alle brugere skal tildeles en brugerprofil, som enten giver adgang til den fulde betjening eller gradvis begrænser betjeningen til det laveste niveau, som kun giver adgang til at "se".

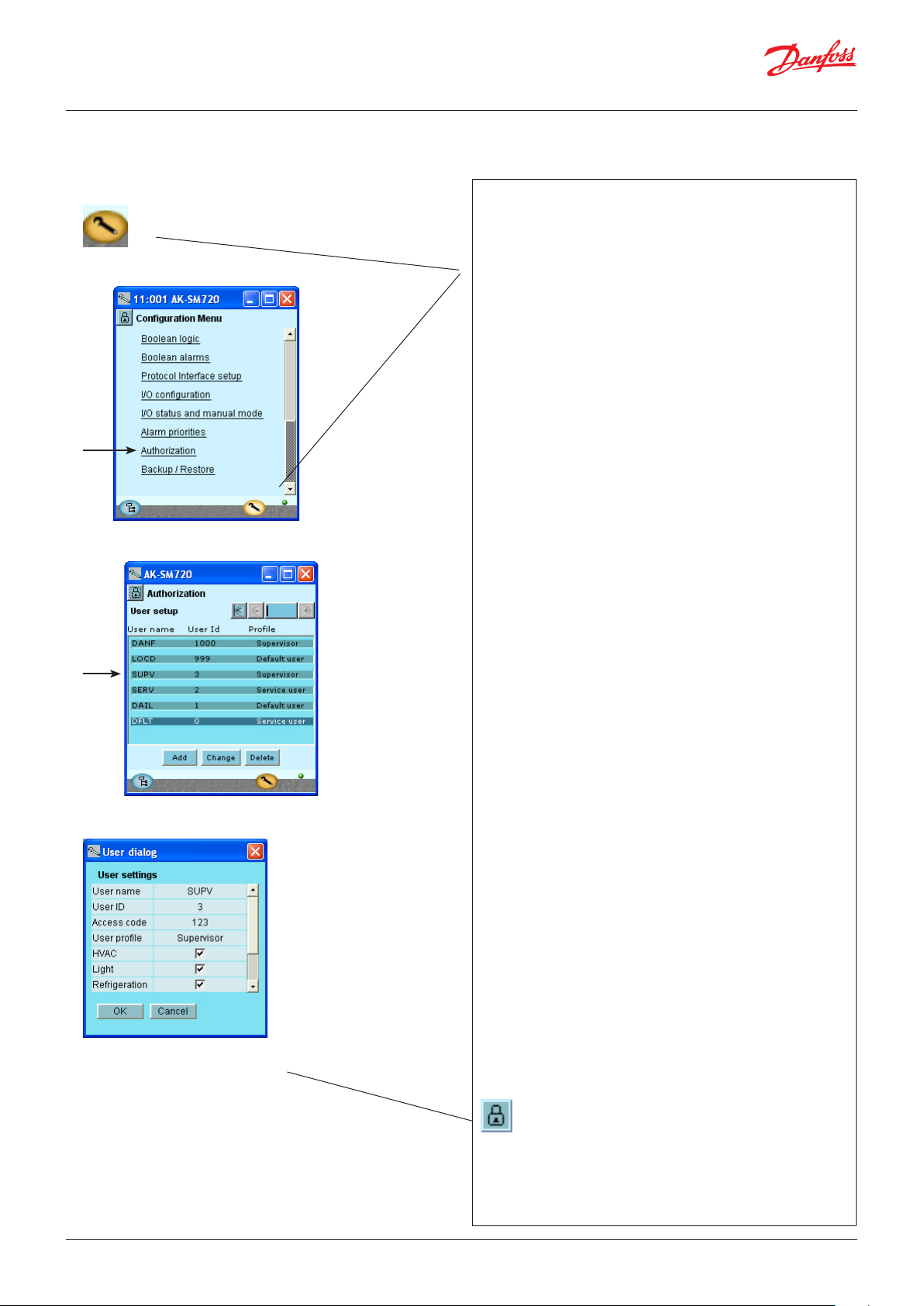

Brugere tilføjes og indstilles i menuen "konfiguration" / "autorisation".
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 5
User Guide | Netværksstyring AK-SM 720
Lysdioder
En række lysdioder gør det muligt at følge hvilke signaler der modtages og leveres af regulatoren.
Log
Fra Log-funktionen kan du definere hvilke målinger, du vil have vist, udskrevet på en printer, eller eksporteret til en fil. Filen kan du åbne i Excel.
Er du i en servicesituation kan du vise målinger i en trend-funk­tion. Målingerne foretages så her og nu og vises med det samme.
n Power n Comm n DO1 n Status n DO2 n Alarm n DO3 n Service Tool n DO4 n LON n DO5 n RS485 n DO6 n LAN n DO7 n DO8 n Service Pin
Langsom blink = OK Hurtig blink = Svar fra master i 10 min. efter netværksinstallation Konstant On = fejl Konstant Off = fejl
Blink = Aktiv alarm / ikke kvitteret Konstant On = Aktiv alarm / kvitteret
Ekstern kommunikation
Netværksinstallation
Alarm
Billedet vil give en oversigt over alle aktive alarmer. Hvis du vil bekræfte, at du har set alarmen, kan du mærke den af i kvitteringsfeltet. Hvis du vil vide mere om en aktuel alarm, kan du klikke på den, og få et informationsbillede frem på skærmen.
Et tilsvarende billede findes for alle tidligere alarmer. Her kan du hente information, hvis du har behov for at kende mere til alarmhistorien.
6 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
2. Design af en regulator
Dette afsnit beskriver hvordan regulatoren defineres.
Regulatoren i systemet er bygget op på en ensartet tilslutningsplatform, hvor afvigelserne fra regulering til regulering er bestemt af den anvende overpart med en specifik software og af hvilke ind- og udgangssignaler den aktuelle anvendelse vil kræve. Er det en anvendelse med få tilslutninger er det
Moduloversigt
• Regulatormodul — der kan klare de mindre anlægskrav.
• Udvidelsesmoduler. Når kompleksiteten bliver større, og der bliver behov for yderligere ind- eller udgange, kan der hægtes moduler på regulatoren. Et stik på siden af modulet vil overføre forsyningsspændingen og datakommunikationen imellem modulerne.
• Overpart
Overparten af regulatormodulet indeholder intelligensen. Deter
i denne enhed reguleringen defineres, og hvor der tilsluttes datakommunikation til andre regulatorer i et større netværk.
• Typer af tilslutninger
Der er forskellige typer af ind- og udgange. Én type kan fx
modtage signal fra følere og kontakter, en anden kan modtage et spændingssignal og en tredie type kan være udgange med fx relæer. De enkelte typer er vist i skemaet overfor.
måske nok med regulatormodulet (overpart med den tilhørende bundpart). Er det en anvendelse med mange tilslutninger vil det være nødvendigt at anvende regulatormodulet + ét eller flere udvidelsesmoduler.
Dette afsnit vil give en oversigt over tilslutningsmuligheder, og en hjælp til at udvælge de moduler, som din aktuelle anvendelse skal benytte.
• Valgfri tilslutning Når en regulering planlægges (sættes op), vil det generere et be-
hov for en række tilslutninger fordelt på de nævnte typer. Denne tilslutning skal så foretages på enten regulatormodulet eller på et udvidelsesmodul. Det eneste der skal overholdes er at typerne ikke bliver blandet (et analogt indgangsignal må fx ikke tilsluttes en digital indgang).
• Programmering af tilslutninger Regulatoren skal vide, hvor du tilslutter de enkelte ind- og ud-
gangssignaler. Det sker ved den senere konfiguration, hvor hver eneste tilslutning defineres efter følgende princip:
- på hvilket modul
- på hvilket punkt ("klemmer")
- hvad der tilsluttes (fx tryktransmitter / type / trykområde).
Udvidelsesmodul med ekstra analoge indgange.
Regulator med analoge indgange og relæudgange.
Overpart
Udvidelsesmodul med ekstra relæudgange og ekstra analoge indgange.
Modult med de ekstra relæudgange findes også i en udgave, hvor overparten er udstyret med omskiftere, så relæerne kan overstyres.
Udvidelsesmodul med analogt udgangssignal.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 7
User Guide | Netværksstyring AK-SM 720
1. Regulator
Type Funktion Anvendelse
AK-SM 720 Systemmanager Styre datakommunikationen
2. Udvidelsesmoduler og oversigt over ind- og udgange
Type Analoge
indgange
Til følere, tryk­transmittere m.m.
Systemmanager 11 4 4 - - - - -
Udvidelsesmoduler
AK-XM 101A 8
AK-XM 102A 8
AK-XM 102B 8
AK-XM 204A 8
AK-XM 204B 8 x
AK-XM 205A 8 8
AK-XM 205B 8 8 x
AK-XM 107A 8
On/Off udgange On/off spændingsindgang (DI-signal) Analoge
Relæer (SPDT)
Solid state Lavvolt
(max. 80 V)
Højvolt (max. 260 V)
Pulstælling Lavvolt (max 30 V)
udgange
0 – 10 V DC Til overstyring
Modul med omskiftere
af relæud­gange
Følgende udvidelsesmodul kan placeres inde på printet i systemmanageren. Der er kun plads til ét modul.
AK-OB 110 2
3. AK-betjening og tilbehør
Type Funktion Anvendelse
Betjening
AK-ST 500 Software til betjening af AK-regulatorer AK-betjening
- Kabel mellem PC og AK-regulator AK - Com port
- Kabel mellem nulmodemkabel og AK-regulator / AK - RS 232
Tilbehør Strømforsyningsmodul 230 V / 115 V til 24 V DC
AK-PS 075 18 VA DC AK-PS 150 36 VA DC
Forsyning til regulator
På de efterfølgende sider er der yderligere data for de enkelte moduler.
8 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Fælles data for moduler
Forsyningsspænding 24 V DC/AC +/- 20%
Effektforbrug AK-SM 720 8 VA
AK-XM 101, 102, 107 2 VA
AK-XM 204, 205 5 VA
Analoge indgange Pt 1000 ohm /0 °C Opløsning: 0,1 °C
Tryktransmitter type AKS 32R / AKS 32 (1 – 5 V)
Spændingssignal 0 – 10 V
Kontaktfunktion (On/Off) On ved R < 20 ohm
On/off spændingsindgange Lavvolt
Relæudgange SPDT
Solid state udgange Kan anvendes til belastninger, der skal
Omgivelser Under transport -40 – 70 °C
0 / 80 V AC/DC
Højvolt 0 / 260 V AC
AC-1 (ohmsk) 4 A
AC-15 (induktiv) 3 A
U Min. 24 V
kobles hyppigt fx: Kantvarme, ventilatorer og AKV-ventil
Nøjagtighed: +/- 0,5 °C
Opløsning 1 mV Nøjagtighed +/- 10 mV Der må max. tilsluttes 5 stk. tryktransmitter på et modul.
Off ved R > 2K ohm (Guldkontakter er ikke nødvendig)
Off: U < 2 V On: U > 10 V
Off: U < 24 V On: U > 80 V
Max. 230 V Lav- og højvolt må ikke tilsluttes samme udgangsgruppe
Max. 240 V AC , Min. 48 V AC Max. 0.5 A Læk < 1 mA Max. 1 AKV
Under drift -20 – 55 °C ,
Kapsling Materiale PC / ABS PC / ABS
Tæthed IP10 , VBG 4 IP10 , VBG 4
Montage Til indbygning. På panelvæg eller DIN-skinne
Vægt med skrueklemmer Modulr i 100- / 200- / regulator-serien Ca. 200 g / 500 g / 600 g
Godkendelser EU lavspændingsdirektiv og EMC-krav er
opfyldt.
De nævnte data er gældende for alle AK-moduler. Er der specifikke data, er de nævnt sammen med det aktuelle modul.
0 – 95% RH (ikke kondenserende) Ikke chokpåvirkninger / vibrationer
LVD-testet iht. EN 60730 EMC-testet Immunitet iht: EN 61000-6-2 Emision iht: EN 61000-6-3
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 9
User Guide | Netværksstyring AK-SM 720
Mål
Modulmålet er 72 mm. Modulr i 100-serien er på 1 modul Modulr i 200-serien er på 2 moduler Regulatorer er på 3 moduler Længden på en samlet enhed = n x 72 + 8
Et strømforsyningsmodul er på enten 36 mm eller 54 mm. Hvis der er plads på DIN-skinnen, kan strømfor­syningsmodulet placeres til venstre for systemmanageren.
10 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Systemmanager AK-SM
Funktion
Der er flere regulatorer i serien. Funktionen er bestemt af den indprogrammerede software, men udadtil er regulatorerne ens — de har alle de samme tilslutningsmuligheder: 11 analoge indgange til følere, tryktransmittere, spændingssignaler og kontaktsignaler. 8 digitale udgange, som er 4 Solid state udgange og 4 relæudgange.
Forsyningsspænding
Der skal tilsluttes 24 Volt a.c. eller d.c. til regulatoren. De 24 V må ikke føres videre og benyttes af andre regulatorer, da den ikke er galvanisk adskilt fra ind- og udgange. Dvs. der skal anvendes en transformator pr. regulator. Klemmerne må ikke jordes. Forsyningsspændingen til eventuelle udvidelsesmoduler bliver overført via stikket i højre side. Størrrelsen af transformeren er bestemt af det samlede antal modulers effektbehov.
Forsyningsspænding til en tryktransmitter kan tages fra enten 5 V's udgangen eller fra 12 V's udgangen.
PIN
Datakommunikation
Installationen skal foretages som omtalt i særskilt vejledning.
Adresseindstilling
Når systemmanageren konfigureres, skal adressen indstilles i intervallet 1 til 10. 1 skal altid anvendes. Er der flere, skal de ind­stilles med adresse 2 til 10.
Service PIN
Når adressen er indstillet, skal softwaren kende indstillingen. Det sker ved tryk på knappen service-PIN. Lysdioden "Status" vil blinke, når der modtages en accept.
Betjening
Konfiguration af betjening af regulatoren skal ske fra softwareprogrammet "Service Tool". Programmet skal installeres på en PC, og PC skal kobles til regulatoren via net-stikket på fronten.
Lysdioder
Der er to rækker med lysdioder. De betyder følgende: Venstre række:
• Spænding på regulatoren
• Kommunikation er aktiv med bundprintet (rødt = fejl)
• Status på udgangene DO1 til DO8
Højre række:
• Status på softwaren
• Alarm ved blink. Kvitteret alarm = konstant lys
• Der kommunikeres med Service Tool
• Der kommunikeres på LON
• Der kommunikeres på MODBUS
• Der kommunikeres på TCP/IP
• Kontakten "Service PIN" er blevet aktiveret
Address
Intern kommunikation imellem mod­ulerne: Hurtig blink = fejl Konstant On = fejl
n Power n Comm n DO1 n Status n DO2 n Alarm n DO3 n Service Tool n DO4 n LON n DO5 n MODBUS n DO6 n LAN n DO7 n DO8 n Service Pin
Status on output 1-8
Hold sikkerhed­safstand!
Lav- og højvolt må ikke tilsluttes samme udgangs­gruppe
Langsom blink = OK Hurtig blink = Svar fra master i 10 min. efter netværksinstallation Konstant On = fejl Konstant Off = fejl
Blink = Aktiv alarm / ikke kvitteret Konstant On = Aktiv alarm / kvitteret
Ekstern kommunikation
Netværksinstallation
Et lille modul (Option board) kan placeres inde på bundparten af regulatoren. Modult er beskrevet senere i dokumentet.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 11
User Guide | Netværksstyring AK-SM 720
Punkt
Analoge indgange på 1 - 11
Solid state udgange på 12 - 15
Relæ eller AKV spole fx 230 V AC
S
Pt 1000 ohm/0°C
Punkt 1 2 3 4 5 6 7 8 9 10 11 Type AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 AI9 AI10 AI11
Signal Signal
type
S1 S2 Saux1
Pt 1000 Saux2 SSA SdA
24 og 25 benyttes kun, ved "Option board"
Klemme 15 & 27: 12 V max. 100 mA in total.
Klemme 16 & 28: 5 V max 100 mA in total.
Klemme 17, 18, 29, 30: (Kabelskærm)
Relæudgange på 16 - 19
Punkt 12 13 14 15 16 17 18 19 Type DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8
P
AKS 32R
AKS 32
U
On/Off
DO
Option Board
3: Brun
2: Blå
1: Sort
3: Brun
2: Sort
1: Rød
P0A P0B PcA PcB
AKS 32R
-1 - xx bar
AKS 32
-1 - zz bar
0 – 5 V ...
Ext.
0 – 10 V
Aktiv ved:
hoved­afbr. Dag/ Nat Dør
AKV Komp 1 Komp 2
AKV
Ventilator 1 Alarm Lys Kant­varme Afrimn­ing
Se venligst signalet på siden med modulet.
Aktiv ved:
Sluttet
/
Åben
On
/
Off
Signal Modul Punkt Klemme Signal type / Aktiv ved
1 (AI 1) 1 - 2 2 (AI 2) 3 - 4 3 (AI 3) 5 - 6 4 (AI 4) 7 - 8 5 (AI 5) 9 - 10 6 (AI 6) 11 - 12 7 (AI 7) 13 - 14 8 (AI 8) 19 - 20
9 (AI 9) 21 - 22 10 (AI 10) 23 - 24 11 (AI 11) 25 - 26
1
12 (DO 1) 31 - 32 13 (DO 2) 33 - 34 14 (DO 3) 35 - 36 15 (DO 4) 37 - 38 16 (DO 5) 39 - 41
17 (DO6) 42 - 44 18 (DO7) 45 - 47 19 (DO8) 48 - 50
24 ­25 -
12 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Udvidelsesmodul AK-XM 101A
Funktion
Modult indeholder 8 analoge indgange til følere, tryktransmittere, spændingssignaler og kontaktsignaler.
Forsyningsspænding
Forsyningspændingen til modulet kommer fra det tidligere modul i rækken.
Forsyningsspænding til en tryktransmitter kan tages fra enten 5 V's udgangen eller fra 12 V's udgangen.
Lysdioder
Kun de to øverste er anvendt. De betyder følgende:
• Spænding på modulet
• Kommunikationen med regulatoren er aktiv (rødt = fejl)
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 13
User Guide | Netværksstyring AK-SM 720
Punkt
S
Pt 1000 ohm/0°C
Øverst er sign­alindgangen den venstre af de to klemmer.
Nederst er signalindgangen den højre af de to klemmer.
Signal Signal
type
S1 S2 Saux1
Pt 1000 Saux2 SSA SdA
Punkt 1 2 3 4 Type AI1 AI2 AI3 AI4
Punkt 5 6 7 8 Type AI5 AI6 AI7 AI8
Klemme 9 & 16: 12 V max. 100 mA in total.
Klemme 10 & 15: 5 V max 100 mA in total.
Klemme
11, 12, 13, 14:
(Kabelskærm)
P
AKS 32R
AKS 32
U
On/Off
3: Brun
2: Blå
1: Sort
3: Brun
2: Sort
1: Rød
P0A P0B PcA PcB
...
Ext. hoved­afbr. Dag/ Nat Dør
AKS 32R
-1 - xx bar
AKS 32
-1 - zz bar
0 – 5 V
0 – 10 V
Aktiv ved:
Sluttet
/
Åben
Signal Modul Punkt Klemme
1 (AI 1) 1 - 2
2 (AI 2) 3 - 4
3 (AI 3) 5 - 6
4 (AI 4) 7 - 8
5 (AI 5) 17 - 18
6 (AI 6) 19 - 20
7 (AI 7) 21 - 22
8 (AI 8) 23 - 24
Signal type /
Aktiv ved
14 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Udvidelsesmodul AK-XM 102A / AK-XM 102B
Funktion
Modulet indeholder 8 indgange til on/off spændingssignaler.
Signal
AK-XM 102A er til lavvoltssignaler AK-XM 102B er til højvoltssignaler
Forsyningsspænding
Forsyningspændingen til modulet kommer fra det tidligere modul i rækken.
Lysdioder
De betyder følgende:
• Spænding på modulet
• Kommunikation med regulatoren er aktiv (rødt = fejl)
• Status på de enkelte indgange 1 til 8 (lyser = spænding)
AK-XM 102A
Max. 24 V
On/Off: On: DI > 10 V AC Off: DI < 2 V AC
AK-XM 102B
Max. 230 V
On/Off: On: DI > 80 V AC Off: DI < 24 V AC
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 15
User Guide | Netværksstyring AK-SM 720
Punkt
DI
AK-XM 102A: Max. 24 V AK-XM 102B: Max. 230 V
Signal Aktiv ved
Ext. hovedaf­br.
Dag/ Nat
Sikkerh. Komp. 1
Sikkerh. Komp. 2
Sluttet
(spænding)
/
Åben
(ingen
spænding)
Punkt 1 2 3 4
Type DI1 DI2 DI3 DI4
Punkt 5 6 7 8 Type DI5 DI6 DI7 DI8
Signal Modul Punkt Klemme Aktiv ved
1 (DI 1) 1 - 2
2 (DI 2) 3 - 4
3 (DI 3) 5 - 6
4 (DI 4) 7 - 8
5 (DI 5) 9 - 10
6 (DI 6) 11 - 12
7 (DI 7) 13 - 14
8 (DI 8) 15 - 16
16 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Udvidelsesmodul AK-XM 204A / AK-XM 204B
Funktion
Modulet indeholder 8 relæudgange.
Forsyningsspænding
Forsyningspændingen til modulet kommer fra det tidligere modul i rækken.
Kun AK-XM 204B Overstyring af relæet
8 omskiftere på fronten gør det muligt at overstyre relæets funktion. Enten til position Off eller On. I position Auto er det regulatoren, der har styringen.
Lysdioder
Der er to rækker med lysdioder. De betyder følgende: Venstre række:
• Spænding på modulet
• Kommunikation med regulatoren er aktiv (rødt = fejl)
• Status på udgangene DO1 til DO8
Højre række (kun AK-XM 204B):
• Overstyring af relæer Lys = overstyring Slukket = ingen overstyring
AK-XM 204A AK-XM 204B
Sikringer
Bag overparten er der en sikring for hver udgang.
Max. 230 V
AC-1: max. 4 A (ohmic) AC-15: max. 3 A (Inductive)
AK-XM 204B Overstyring af relæet
Hold sikkerhedsafstand !
Lav- og højvolt må ikke tilsluttes samme udgangs­gruppe
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 17
User Guide | Netværksstyring AK-SM 720
Punkt
Punkt 1 2 3 4 5 6 7 8 Type DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8
DO
Signal Aktiv ved
Comp. 1
Comp. 2
Ventilator 1
Alarm
On
/
Off
Signal Modul Punkt Klemme Aktiv ved
1 (DO 1) 25 - 27
2 (DO 2) 28 - 30
3 (DO 3) 31 - 33
4 (DO 4) 34 -36
5 (DO 5) 37 - 39
6 (DO 6) 40 - 42
7 (DO 7) 43 - 45
8 (DO 8) 46 - 48
18 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Udvidelsesmodul AK-XM 205A / AK-XM 205B
Funktion
Modulet indeholder: 8 analoge indgange til følere, tryktransmittere, spændingssignaler og kontaktsignaler. 8 relæudgange.
Forsyningsspænding
Forsyningspændingen til modulet kommer fra det tidligere modul i rækken.
Kun AK-XM 205B Overstyring af relæet
8 omskiftere på fronten gør det muligt at overstyre relæets funktion. Enten til position Off eller On. I position Auto er det regulatoren, der har styringen.
Lysdioder
Der er to rækker med lysdioder. De betyder følgende: Venstre række:
• Spænding på modulet
• Kommunikation med regulatoren er aktiv (rødt = fejl)
• Status på udgangene DO1 til DO8
Højre række (kun AK-XM 205B):
• Overstyring af relæer Lys = overstyring Slukket = ingen overstyring
AK-XM 205A AK-XM 205B
max. 10 V
Sikringer
Bag overparten er der en sikring for hver udgang.
Max. 230 V
AC-1: max. 4 A (ohmic) AC-15: max. 3 A (Inductive)
AK-XM 205B Overstyring af relæet
Hold sikkerhedsafstand !
Lav- og højvolt må ikke tilsluttes samme udgangs­gruppe
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 19
User Guide | Netværksstyring AK-SM 720
Punkt
S
Pt 1000 ohm/0°C
Signal Signal
type
S1 S2 Saux1
Pt 1000
Saux2 SSA SdA
Punkt 1 2 3 4 5 6 7 8 Type AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8
Klemme 9 & 21: 12 V max. 100 mA in total.
Klemme 10 & 22: 5 V max 100 mA in total.
Klemme 11, 12, 23, 24 :
(Kabelskærm)
Punkt 9 10 11 12 13 14 15 16 Type DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8
P
AKS 32R
AKS 32
U
On/Off
DO
3: Brun
2: Blå
1: Sort
3: Brun
2: Sort
1: Rød
P0A P0B PcA PcB
...
Ext. hoved­afbr. Dag/ Nat Dør
Komp 1 Komp 2 Ventila­tor 1 Alarm Lys Kant­varme Afrimn­ing
AKS 32R
-1 - xx bar
AKS 32
-1 - zz bar
0 – 5 V 0 – 10 V
Aktiv ved:
Sluttet / Åben
Aktiv ved:
on / Off
Signal Modul Punkt Klemme
1 (AI 1) 1 - 2
2 (AI 2) 3 - 4
3 (AI 3) 5 - 6
4 (AI 4) 7 - 8
5 (AI 5) 13 - 14
6 (AI 6) 15 - 16
7 (AI 7) 17 - 18
8 (AI 8) 19 -20
9 (DO 1) 25 - 27
10 (DO 2) 28 - 30
11 (DO 3) 31 - 33
12 (DO 4) 34 - 36
13 (DO 5) 37 - 39
14 (DO6) 40 - 42
15 (DO7) 43 - 45
16 (DO8) 46 - 48
Signal type /
Aktiv ved
20 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Udvidelsesmodul AK-XM 107A
Funktion
Modulet indeholder 8 indgange til pulstælling. Alternativt kan indgangen anvendes til registering af et On/Off-signal. (DI-funk­tion).
Forsyningsspænding
Forsyningspændingen til modulet kommer fra det tidligere modul i rækken.
LEDs
De betyder følgende:
• Spænding på modulet
• Kommunikation med regulatoren er aktiv (rødt = fejl)
(Der er ingen lysdiodeindikering for de enkelte signalindgange)
Signal
Signalet registreres i henhold til DIN 43864. Stigetider og faldetider skal være mindre en 5 ms. On- og offtider skal være større end 30 ms.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 21
User Guide | Netværksstyring AK-SM 720
Punkt
CI
Punkt 1 2 3 4 Type CI1 CI2 CI3 CI4
Punkt 5 6 7 8 Type CI5 CI6 CI7 CI8
Signal Aktiv ved
Puls - - -
Signal Modul Punkt Klemme Aktiv ved
1 (CI 1) 1 - 2 - - ­2 (CI 2) 3 - 4 - - ­3 (CI 3) 5 - 6 - - ­4 (CI 4) 7 - 8 - - ­5 (CI 5) 9 - 10 - - ­6 (CI 6) 11 - 12 - - ­7 (CI 7) 13 - 14 - - ­8 (CI 8) 15 - 16 - - -
22 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Udvidelsesmodul AK-OB 110
Funktion
Modulet indeholder 2 analoge spændingsudgange på 0 – 10 V.
Forsyningsspænding
Forsyningspændingen til modulet kommer fra regulatormodulet.
Placing
Modulet placeres på printet inde i regulatormodulet.
Punkt
De to udgange har punkt 24 og 25. De er vist på den tidligere side, hvor også regulatoren er omtalt.
Max. load I < 2.5 mA R > 4 kohm
AO
AO 0 – 10 V
Modul
Punkt 24 25 Type AO1 AO2
1
AO2
AO1
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 23
User Guide | Netværksstyring AK-SM 720
Strømforsyningsmodul AK-PS 075 / 150
Funktion
24 V forsyning til regulatoren.
Forsyningsspænding
100 V AC til 240 V AC 50/60Hz
Placering
På væg eller DIN-skinne
Effekt
Type Udgangsspænding Udgangsstrøm Effekt
AK-PS 075 24 V DC 0.75 A 18 VA AK-PS 150 24 V DC
(justerbar)
Mål
Type Højde Bredde
AK-PS 075 90 mm 36 mm AK-PS 150 90 mm 54 mm
1.5 A 36 VA
Tilslutninger
Forsyning til en Systemmanager
AK-PS 075
AK-PS 150
24 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Forord til design
I de fleste tilfælde vil systemmanageren kunne klare styringen uden nogen form for tillægsmoduler. Kun ved forbrugsmåling, ved anvendelse af mange relæer eller ved brug af boolske funktioner, vil der være behov for udvidelsesmoduler.
Vær opmærksom på følgende når antallet af udvidelsesmoduler planlægges. Evt. kan et signal ændres, så et ekstra modul kan undgås:
• Et On/off-signal kan modtages på tre måder. Enten som en kon­taktfunktion på en analog indgang eller som spænding på enten et lav- eller højvoltsmodul.
Funktioner
Urfunktion
Urfunktion og sommer/vintertidsskift er indeholdt i systemman­ageren. Urets indstilling bibeholdes ved spændingssvigt.
Start/stop af systemmanageren
Reguleringen startes og stoppes via softwaren. Den kan ikke stop­pes med en kontaktfunktion.
Alarmfunktion
Hvis alarmen skal føres ud til en signalgiver, skal der anvendes en relæudgang.
Anlægsstyringer
Nogle af de mulige anlægsstyringer vil kræve indgangssignaler eller udgangssignaler.
• Ugeskema med forretningens åbningstider
Hvis der skal overstyres til "dag", vil det kræve en
kontaktfunktion.
Hvis der skal overstyres til "nat", vil det kræve en kontaktfunktion.
• Et On/off-udgangssignal kan afgives på 2 måder. Enten med relækontakt eller med solid state udgange. Den primære forskel er den tilladte belastning, og at relækontakten har en brydekon­takt.
I det følgende er nævnt en række funktioner og tilslutninger, som kan komme i betragtning, når en regulering skal planlægges. Der er flere funktioner i regulatoren end de her nævnte, men de nævnte er kun medtaget, så behovet for tilslutninger kan fastlæg­ges.
• Lysstyring
Der kan modtages signal fra to lysfølere. Hver føler kræver en
analoge indgang.
Der kan styres op til 8 zoner. Hver zone vil kræve en relæudgang
eller en triacudgang.
• Adaptiv kantvarme
Der kan modtages signal fra tre dugpunktsfølere. Hver føler
kræver to analoge indgange.
• Forbrugsmåling
Ved forbrugsmåling skal der anvendes et udvidelsesmodul til pulstælling. Et synkroniseringssignal vil kræve en analog eller en digital indgang. Et tarifsignal vil kræve en analog eller en digital indgang. Der kan modtages to tarifsignaler.
• Spidslastbegrænsning
Funktionen kræver signal fra en forbrugsmåling.
Der kan kobles med op til 10 relæer.
• Ugeskemaer til dag/natdrift
Overstyring af et skema vil kræve et kontaktsignal
• Ugeskema til afrimning
Overstyring af et skema vil kræve et kontaktsignal
• Ugeskema til lys
Overstyring af et skema vil kræve et kontaktsignal
• Inject ON funktion (lukker fordamperstyringernes ekspansionsven-
tiler ved driftforstyrelser på kompressorerne) Funktionen kan aktiveres via datakommunikation eller den kan fortrådes uden om systemmanageren
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 25
Datakommunikation
Regulatormodulet har tilslutningsklemmer for LON­datakommunikation. Krav til installationen er beskrevet i et separat dokument.
User Guide | Netværksstyring AK-SM 720
Tilslutningsmuligheder
Principielt er der følgende typer af tilslutninger:
Analoge indgange "AI"
Dette signal skal tilsluttes to klemmer. Der kan modtages signal fra følgende:
• Temperatursignal fra Pt 1000 ohm
temperaturføler
• Kontaktsignal, hvor indgangen
henholdsvis kortsluttes /”åbnes”
• Spændingssignal fra 0 til 10 V
• Signal fra tryktransmitter type AKS 32
eller AKS 32R. Forsyningsspændingen til
tryktransmitteren hentes fra klemrækken
på modulet, hvor der både er en 5 V
forsyning og en 12 V forsyning. Ved den senere programmering skal
tryktransmitterens trykområde indstilles.
On/off spændingsindgange "DI"
Dette signal skal tilsluttes to klemmer.
• Signalet skal have 2 niveauer enten “0” V
eller “spænding” på indgangen. Der er to forskellige udvidelsesmoduler til
denne signaltype:
- Lavvoltssignaler fx 24 V
- Højvoltssignaler fx 230 V.
Ved den senere programmering skal funktionen indstilles:
• Aktiv, når indgangen er spændingsløs (åben)
• Aktiv, når indgangen får påtrykt en spænding (sluttet).
On/off udgangssignaler "DO"
Der er to typer, de er:
• Relæ-udgange Alle relæudgange er med skiftekontakt,
så den ønskede funktion kan opnås, når regulatoren er spændingsløs.
• Solid state udgange Forbeholdt AKV ventiler, men udgangen kan koble et eksternt relæ i lighed med en
relæudgang.
Udgangen findes kun på regulatormodu-
let.
Ved den senere programmering skal funktionen indstilles:
• Aktiv, når udgangen er aktiveret
• Aktiv, når udgangen ikke er aktiveret.
Analogt udgangssignal "AO"
Dette signal skal anvendes, hvis der skal sendes et styresignal til et eksternt apparat fx en frekvensomformer. Ved den senere programmering skal signalområdet defineres. 0 – 5 V, 1 – 5 V, 0 – 10 V eller 2 – 10 V.
Pulstællerindgange
Dette signal skal anvendes, hvis der skal ske forbrugsmåling.
Begrænsninger
Da systemet er meget flexibelt hvad angår antallet af tilsluttede enheder, skal du kontrollere om dit valg overholder de få begræn­sninger, der er. Regulatorens kompleksitet er bestemt af softwaren, processorens størrelse og størrelsen af hukommelsen. Det giver regulatoren et vist antal tilslutninger, hvorfra der kan hentes data, og andre hvor der kobles med relæer.
På datakommunikationen må der max. være 200 regulatorer. Max. 120 stk. af typen EKC, hvor der max. må være 15 forskellige typer og softwareversioner.
26 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
• Summen af tilslutninger kan ikke overskride 80 stk.
• Antallet af udvidelsesmoduler skal begrænses, så den samlede effekt ikke overskrider 32 VA (inklusiv regulator).
• Der må ikke tilsluttes mere end 5 tryktransmittere til ét regulatormodul.
• Der må ikke tilsluttes mere end 5 tryktransmittere til ét udvidelsesmodul.
User Guide | Netværksstyring AK-SM 720
Design af en Systemmanager
Fremgangsmåde:
1. Lav en skitse af det aktuelle anlæg
2. Kontrollér, at regulatorens funktioner dækker den ønskede anvendelse
3. Overvej hvilke tilslutninger der skal foretages
4. Benyt planlægningsskemaet. / Notér antal tilslutninger. / Tæl sammen
5. Er der nok tilslutninger på regulatormodulet? —Hvis ikke, kan det så opnås ved at ændre et On/off indgangssignal fra spændingssignal til et kontaktsignal, eller skal der anvendes et udvidelsesmodul?
6. Beslut hvilke udvidelsesmoduler der skal anvendes
7. Kontrollér, at begrænsningerne overholdes
8. Beregn den samlede længde af moduler
9. Modulerne kobles sammen
10. Tilslutningsstederne bestemmes
11. Tegn tilslutningsdiagram eller et nøglediagram.
12. Forsyningsspænding / strømforsyningens størrelse.
1. Skitse
Lav en skitse af det aktuelle anlæg.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 27
User Guide | Netværksstyring AK-SM 720
2. Systemfunktioner
Anvendelse
Styring af datakommunikationen på køleanlægget x Styring af datakommunikationen til ekstern
betjening Videresende alarmer og opsamlede data x
Lokal datakommunikation
LON RS485 sammen med
- Regulatorer type EKC
- Regulatorer type AK
- Frekvensomformer type AKD MODBUS sammen med lignende regulatorer der
har MODBUS kommunikation TCP/IP sammen med andre AK-SM x TCP/IP til AK-PI 200 og videre til regulatorer med
DANBUSS
Max. antal regulatorer (adresser) på et netværk
Ekstern datakommunikation
Via modem og telefonnet x Via TCP/IP og Internet x
Alarmhåndtering
LOG af alarmer x Rutning af alarmer til Systemsoftware x Et relæ kan defineres til alarmrelæ x
200, dog max. 120 EKC incl. SLV
Opbevarer LOG-data fra de tilsluttede regulatorer x
x
x
x
x
Brugerregistrering
Brugerflade med Password og autorisationsniveauer x Event historie x
Betjening
Via PC og software type AK-ST x
Ur
Urfunktion med batteribackup x Genindstiller uret i regulatorerne efter et stømudfald x
Sikkerhed
Kommunikationskontrol x Watchdog-funktion med indstillelig intervaltid x Datakommunikation med "Jeg er i live" information x Højt niveau af sikkerhed mod uønsket brugeradgang x
Lidt mere om funktionerne ("2" fortsat)
Her er der lidt mere om nogle af de funktioner, der skal beny­tte en indgang eller en udgang.
Anlægsstyringer
Ugeskema med forretningens åbningstider x Ugeskemaer med relativ tidsangivelse i forhold til
åbningstiden On/off styring 5 Ugeskemaer til brug sammen med dag/natdrift og
afrimningsstart Overstyre ugeskemaer med en kontaktfunktion 10
Skift imellem dagdrift og natdrift
Afrimningsstart
Koordineret afrimning (fælles start efter afrimning) x Inject ON funktion (lukker fordamperstyringernes
ekspansionsventiler ved driftforstyrelser på kompressorerne)
P0-styring 5 / 120 sektioner
Lysstyring
Adaptiv kantvarme
Adaptiv afrimning
Forbrugsmåling 8 Spidslastbegrænsning x Synkroniseringssignal x
x
10
Max. 20 grupper of max. 30 regu-
latorer
Max. 20 grupper of max. 30 regu-
latorer
5 / 120 sektioner
2 light sensors,
8 relais, 8 zones
3 grupper /
30 sektioner 10 grupper /
30 sektioner
Modemtilslutning
Det anbefales at forsyningsspændingen til modemet sker gem­men et relæ, så systemmanageren kan starte modemet kontroller­et op.
Overstyringsfunktionen "Inject On"
Funktionen lukker ekspansionsventiler på fordamperstyringer, når alle kompressorer er stoppet. Funktionen kan foregå via datakommunikationen, eller den kan fortrådes via en relæudgang på kompressorstyringen.
Boolske funktioner
En funktion i systemenheden gør det muligt at konstruere nogle logiske funktioner. Funktionerne kan både have indgange og udgange. Funktionen er beskrevet i et separat dokument. Se venligst litteraturnummer RC8CA. Denne konstruktion af boolske funktioner, bør kun foretages af uddannet personale.
Hvis du vil vide mere om funktionerne, kan du finde det i kapitel 5.
LOG
28 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
3. Tilslutningsmuligheder
Her er en oversigt over de mulige tilslutninger. Teksterne kan læses i sammenhæng med skemaet på den næste side.
Analoge indgange
Temperaturfølere
Der kan tilsluttes op til 3 stk. følere til dugpunktsmåling og 4 stk. til boolsk logik.
Tryktransmittere
En tryktransmitter type AKS 32R kan levere signal til 5 regulatorer. En AKS 32 til 5 regulatorer.
Spændingssignal
• 0 – 10 V
Benyttes hvis der modtages signal fra en anden styring. Fx signal fra dugpunktsføler. (En dugpunktsføler leverer to signaler-et temperaturfølersignal og et spændingssignal)
On/Off-indgange
Kontaktfunktion (på en analog indgang) eller Spændingssignal (på et udvidelsesmodul)
• Kontakter til overstyring af et ugeskema
• Kontakter til overstyring af lysstyring
• Signal til registrering af tarifniveauer
On/off-udgange
Relæudgange
• Forsyningsspænding til modem
• Watch dog funktion
• Injection On funktion (signal til fordamperstyringer. En pr. sugegruppe)
• Alarmrelæ
• Lysstyring
• Spidslastbegrænsning
Solid state udgange
Solid state udgangene på regulatormodulet kan benyttes til de samme funktioner som nævnt under "relæudgange". (Udgangen vil altid være "Off" ved spændingssvigt til regulatoren.)
Pulstællerindgang (på et udvidelsesmodul)
• Fx til energiregistrering
Eksempel
• AK-SM 720 er med datakommunikation til EKC regulatorer
• Modemtilslutning til alarmrutning (til Systemsoftware AKM)
• Modemtilslutning til ekstern betjening (til Service tool)
• Alarmudgang
• Kontakt til nulstilling af alarmer
• Forbrugsmåling, hvor der modtages pulser fra en ekstern enhed.
Eksemplet er ført ind på næste side. Resultatet bliver, at der skal bruges følgende moduler:
• AK-SM 720 regulator
• AK-XM 107A pulsmodul
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 29
User Guide | Netværksstyring AK-SM 720
4. Planlægningsskema
Skemaet hjælper med at fastlægge om der er ind- og udgange nok på Systemmanageren. Er der ikke nok, skal den udvides med en eller flere af de nævnte udvidelsesmoduler.
Noter hvilke tilslutninger du har brug for, og tæl sammen
Analoge indgange
Temperatursignal fra dugpunktsføler (max. 3) Spændingssignal fra dugpunktsføler (max. 3) Spændingssignal fra en lysføler (max. 2)
Analogt indgangssignal
Eksempel
On/off spændingssignal
Eksempel
On/off spændingssignal
Eksempel
Pulsmodul
Eksempel
On/Off udgangssignal
Eksempel
7
Begrænsninger
On/off indgange Kon-
takt Kontakt til overstyring af ugeskema for dag/natdrift Kontakt til overstyring af ugeskema for lys Pulssignal fra målere til el, gas, vand m.m. 1 1 On/Off signal om tarifskift Pulstryk til stop af alarm 1
On/off udgange
Spændingsforsyning til modem (reset-funktion) 1 1 Alarmrelæ 1 1 Lyszoner (op til 8 relæer)
5. Spidslastbegrænsning (op til 10 relæer)
6. Sum af tilslutninger 1 1 2 Sum = max. 80
Antal tilslutninger på en Systemmanager 11 11 0 0 0 0 0 0 8 8
Evt. manglende tilslutninger 0 - - 1 0
De manglende tilslutninger skal hentes fra ét eller flere udvidelsesmoduler: Sum af effekter
AK-XM 101A (8 analoge indgange) ___ stk. á 2 VA = __ AK-XM 102A (8 digitale lavvoltsindgange) ___ stk. á 2 VA = __ AK-XM 102B (8 digitale højvoltsindgange) ___ stk. á 2 VA = __ AK-XM 107A (8 pulsindgange) 1 ___ stk. á 2 VA = __ AK-XM 204A / B (8 relæudgange) ___ stk. á 5 VA = __ AK-XM 205A / B (8 analoge indg. + 8 relæudg.) ___ stk. á 5 VA = __
24 V 230 V
Tryktransmittere: Max. 5 stk. per modul
Boolsk logik: Der er begrænsninger i antal funktioner. Se separat dokument RC8CA.
1 stk. á 8 VA = 8 Sum = Sum = max. 32 VA
Eksempel: Ingen af de 3 begrænsninger er overskredet => OK
30 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
8. Længde
Hvis du bruger mange udvidelsesmoduler, vil regulatorens længde vokse tilsvarende. Modulrækken er en samlet enhed, som ikke kan brydes.
Modulmålet er 72 mm. Moduler i 100-serien er på 1 modul Moduler i 200-serien er på 2 moduler Regulatoren er på 3 moduler Længden på en samlet enhed = n x 72 + 8
eller på en anden måde:
Modul Type Number at Length
Regulatormodul 1 x 224 = 224 mm Udvidelsesmodul 200-serien _ x 144 = ___ mm Udvidelsesmodul 100-serien _ x 72 = ___ mm
Totallængde = ___ mm
9. Modulerne kobles sammen
Start med regulatormodulet og monter derefter de valgte udvidelsesmoduler. Rækkefølgen er underordnet.
Men du må ikke ændre på rækkefølgen dvs. bytte rundt på modulerne, efter du har foretaget opsætningen, hvor regulatoren får at vide hvilke tilslutninger, der er på hvilke moduler og på hvilke klemmer.
Modulerne hægtes på hinanden og holdes sammen af en forbindelse, der samtidig overfører forsyningsspændingen og den interne datakommunikation til det næste modul.
Eksemplet fortsat: Regulatormodul + Pulsmodul = 224 mm + 72 mm = 296 mm.
Montage og demontage skal atid foretages i spændingsløs tilstand.
Beskyttelseshætten, der er monteret på regulatorens stik­forbindelse, skal flyttes hen på den sidste frie stikforbindelse, så stikket bliver beskyttet mod kortslutning og snavs.
Når reguleringen er startet, vil regulatoren hele tiden kontrollere, om der er forbindelse til de efterfølgende moduler. Denne status kan følges på en lysdiode.
Når de to snaplåse til DIN-skinnemontagen er i åben position, kan modulet skydes ind på pladsen på DIN-skinnen — uanset hvor i rækken modulet befinder sig. Démontage foretages ligeledes med de to snaplåse i åben posi­tion.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 31
User Guide | Netværksstyring AK-SM 720
10. Tilslutningsstederne bestemmes
Alle tilslutninger skal senere programmeres med tilslutningssted (modul og punkt), så i princippet er det lige meget, hvor tilslutnin­gene foretages, når blot det sker på en korrekt type af ind- eller udgang.
• Regulatoren er 1. modul, næste er 2. osv.
• Et punkt er de to-tre klemmer, der hører til en ind- eller udgang (fx to klemmer for en føler og tre klemmer for et relæ).
Forberedelsen af tilslutningsdiagrammet og den senere programmering (konfiguration) bør ske på nu værende tidspunkt. Det sker lettest ved at udfylde tilslutningsoversigten for de
aktuelle moduler.
Princip:
Navn På modul På Punkt Funktion
fx Lys 1 x x Slutte fx Lys 2 x x Slutte fx Alarmrelæ x x NC fx Modem x x Slutte fx P0 x x AKS 32R 1-6 bar
Tilslutningsoversigten fra regulatoren og eventuelle udvidelsesmoduler hentes fra afsnittet "Moduler" sidst i manualen. Fx regulatormodul:
Signal Modul Punkt Klemme
1 (AI 1) 1 - 2 2 (AI 2) 3 - 4 3 (AI 3) 5 - 6 4 (AI 4) 7 - 8
Signal type /
Aktiv ved
Modul Punkt
Pas på nummereringen. Regulatormodulets højre del kan ligne et separat modul. Det er det ikke.
- Kolonne 1, 2, 3 og 5 benyttes ved programmeringen.
- Kolonne 2 og 4 benyttes til tilslutningsdiagrammet.
Eksempel fortsat:
Signal Modul Punkt Klemme
Pulstryk til at afstille alarm­relæ
Forsyningsspænding til modem
Alarmrelæ for højprioritet­salarmer
1 (AI 1) 1 - 2
2 (AI 2) 3 - 4 3 (AI 3) 5 - 6 4 (AI 4) 7 - 8 5 (AI 5) 9 - 10 6 (AI 6) 11 - 12 7 (AI 7) 13 - 14 8 (AI 8) 19 - 20
9 (AI 9) 21 - 22 10 (AI 10) 23 - 24 11 (AI 11) 25 - 26
1
12 (DO 1) 31 - 32 13 (DO 2) 33 - 34 14 (DO 3) 35 - 36 15 (DO 4) 37 - 38
16 (DO 5) 39 - 41
17 (DO6) 42 - 44
18 (DO7) 45 - 47 19 (DO8) 48 - 50
24 ­25 -
Signal
type /
Aktiv ved
-
ON
OFF
Pulssignal
Signal Modul Punkt Klemme Aktiv ved
1 (CI 1) 1 - 2
2 (CI 2) 3 - 4
3 (CI 3) 5 - 6
4 (CI 4) 7 -8
2
5 (CI 5) 9 - 10
6 (CI 6) 11 - 12
7 (CI 7) 13 - 14
8 (CI 8) 15 - 16
- - -
- - -
- - -
- - -
- - -
- - -
- - -
- - -
32 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
11. Tilslutningsdiagram
Tegninger af de enkelte moduler kan rekvireres hos Danfoss. Format = dwg og dxf.
Du kan derefter selv skrive modulnummeret i cirklen og tegne de enkelte tilslutninger.
Eksempel fortsat:
Modemforbindelsen foretages til dette stik, men stikket benyttes også af AK-ST 500. Så modemstikket kan først placeres, når alle indstillinger i systemmanageren er afsluttet.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 33
User Guide | Netværksstyring AK-SM 720
12. Forsyningsspænding
Der skal kun tilsluttes forsyningsspænding til regulatormodulet. Forsyningen til de øvrige moduler overføres via stikket imellem modulerne. Forsyningen skal være 24 V +/-20%. Der skal anvendes én strømforsyning til hver regulator. De 24 V må ikke deles af andre regulatorer eller apparater. De analoge ind- og udgange er ikke galvanisk adskilt fra forsyningen. + og - på 24 V indgangen må ikke jordforbindes.
Eksempel fortsat:
Regulatormodul 8 VA Pulstællermodul 2 VA
-----­Strømforsyningens størrelse 10 VA
Strømforsyningens størrelse Effektbehovet vokser med antallet af anvendte moduler:
Modul Type Antal á Effect
Regulator 1 x 8 = 8 VA Udvidelsesmodul 200-serien _ x 5 = __ VA Udvidelsesmodul 100-serien _ x 2 = __ VA Total __ VA
34 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Bestilling
1. Regulator
Type Funktion Anvendelse Sprog Bestilling
AK-SM 720 Systemmanager Styre datakommunikationen
2. Udvidelsesmoduls and survey for inputs and udgange
Type Analo-
geind­gange
On/Off udgange On/off spændingsindgang
(DI signal)
Engelsk, tysk, fransk, hol­landsk, Italiensk
Engelsk (UK), spansk, portugi­sisk, engelsk (US)
Engelsk(UK), dansk, svensk, finsk
Analoge udgange
Modul med omskiftere
080Z8511 x
080Z8512
080Z8513
Bestilling
Eksempel
fortsat
Eksempel
fortsat
Til følere, tryktrans­mittere m.m.
Relæer (SPDT)
Solid state Lavvolt
(max. 80 V)
Højvolt (max. 260 V)
Pulstæller 0 – 10 V DC Til over-
styring af relæud­gange
Med skrueklem­mer
Regulator 11 4 4 - - - - -
Udvidelsesmoduls
AK-XM 101A 8 080Z0007
AK-XM 102A 8 080Z0008
AK-XM 102B 8 080Z0013
AK-XM 204A 8 080Z0011
AK-XM 204B 8 x 080Z0018
AK-XM 205A 8 8 080Z0010
AK-XM 205B 8 8 x 080Z0017
AK-XM 107A 8 080Z0020 x
Følgende udvidelsesmodul kan placeres inde på printet i regulatormodulet. Der er kun plads til ét modul.
AK-OB 110 2 080Z0251
3. AK-betjening og tilbehør
Type Funktion Anvendelse Bestilling
Betjening
AK-ST 500 Software til betjening af AK-regulatorer AK-betjening 080Z0161 x
- Kabel mellem PC og AK-regulator AK - Com port 080Z0262 x
- Kabel mellem nulmodemkabel og AK-regulator AK - RS 232 080Z0261
Eksempel
fortsat
Tilbehør Strømforsyningsmodul 230 V / 115 V to 24 V DC
AK-PS 075 18 VA, 24 V DC AK-PS 150
36 VA, 24 V DC 080Z0054
Forsyning til regulator
080Z0053 x
Modem Benyt venligst et modem fra Danfoss' positivliste. x
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 35
User Guide | Netværksstyring AK-SM 720
3. Montering og fortrådning
Dette afsnit beskriver hvordan regulatoren:
• Monteres
• Forbindes
Montering
Montering af udvidelsesmodul på grundmodulet
1. Flyt beskyttelseshætten
Tag beskyttelseshætten af forbindelsesstikket til højre på grundmodulet. Sæt hætten på forbindelsesstikket til højre på det I/O-modul, der skal monteres længst til højre i AK stangen.
Vi har valgt at tage udgangspunkt i det eksempel, som vi tidligere har været igennem. Dvs. følgende moduler:
• AK-SM 720 regulatormodul
• AK-XM 107A pulstællermodul
I vores eksempel skal der monteres ét udvidelsesmodul på grundmodulet.
Alle de efterfølgende indstillinger, er bestemt af modulplaceringerne. Her 1 og 2.
2. Sæt I/O-modulet sammen med grundmodulet Grundmodulet må ikke være tilsluttet spænding.
Når de to snaplåse til DIN-skinnemontagen er i åben position, kan modulet skydes ind på pladsen på DIN-skinnen — uanset hvor i rækken modulet befinder sig. Démontage foretages ligeledes med de to snaplåse i åben position.
36 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Fortrådning
Ved planlægningen blev bestemt hvilken funktion, der skal tilsluttes, og hvor den skal foretages. Her er skemaerne for eksemplet:
1. Tilslut ind- og udgange
Signal Modul Punkt
Pulstryk til at afstille alarm­relæ
Forsyningsspænding til modem
Alarmrelæ for højprioritet­salarmer
1 (AI 1) 1 - 2
1
16 (DO 5) 39 - 41
17 (DO6) 42 - 44
Klemme
Signal type/
-
ON
OFF
Aktiv ved
Vigtigt
Hold signalkabler adskilt fra kabler med høje spændinger.
Signal Modul Punkt Klemme Aktiv ved
Pulssignal
2 1 (CI 1) 1 - 2
- - -
2. Tilslut LON og MODBUS kommunikationsnetværk Kontrollér at datakommunikationen er termineret i hver ende.
3. Tilslut forsyningsspænding Det er 24 V og forsyningen må ikke benyttes af andre
regulatorer eller apparater.
De to forsyningsklemmer må ikke jordes.
4. Følg lysdioderne Når forsyningsspændingen tilsluttes, vil systemmanageren
gennemløbe en intern kontrol.
Den er klar efter ca. et halvt minut, når lysdioden “Status”
blinker langsomt.
5. Ved netværk Indstil adressen og aktivér Service Pin. Se næste afsnit.
6. Systemmanageren er nu klar til konfiguration.
Installationen af datakommunikationen skal overholde kravene, der er beskrevet i litteratur nr. RC8AC
Intern kommunikation imellem modulerne: Hurtig blink = fejl Konstant On = fejl
Langsom blink = OK Hurtig blink = Svar fra master i 10 min.
n Power n Comm n DO1 n Status n DO2 n Alarm n DO3 n Service Tool n DO4 n LON n DO5 n MODBUS n DO6 n LAN n DO7 n DO8 n Service Pin
Status på udgang 1-8
efter netværksinstallation Konstant On = fejl Konstant Off = fejl
Blink = Aktiv alarm / ikke kvitteret Konstant On = Aktiv alarm / kvitteret
Ekstern kommunikation
Netværksinstallation
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 37
User Guide | Netværksstyring AK-SM 720
4. Konfiguration og betjening
Dette afsnit beskriver hvordan regulatoren:
• Konfigureres
• Betjenes
Anlægseksempel
Vi har valgt at beskrive opsætningen ved hjælp af et eksempel bestående af én systemmanager og en række regulatorer. Eksemplet er det samme som angivet under "Design afsnittet". Dvs én systemmanager og ét udvidelsesmodul.
Regulatorerne:
• Regulatorerne er af typerne AK- og EKC
• De forbindes i et LON RS485-netværk
• De sender alarmer til systemmanageren
Vi har valgt at tage udgangspunkt i det eksempel, som vi tidligere har været igennem. Eksemplet er vist på næste side.
Modem:
• Modemet er en type fra positivlisten
• Det tilsluttes systemmanageren (det kan først tilsluttes, når op­sætningen er afsluttet, da det er det samme stik, der anvendes)
Betjening:
• Opsætningen foretages på anlægget med PC og Softwarepro-
grammet AK-ST
• Efter opsætningen kan betjeningen også ske via modemet og
AK-ST
Alarmer:
• Alarmmodtageren er Systemsoftware type AKM ved det
eksterne modem
Alarmrutning:
• Til Systemsoftware type AKM ved det eksterne modem
Styringer:
• Der opsættes et skema for butikkens åbningstider
• Logs opsamles i systemmanageren
• Logs hentes ud af systemmanageren med Systemsoftware type
AKM
• Dag/nattider for kølemøblerne administreres fra systemman-
ageren
• Afrimningsstart foretages af systemmanageren
• Forbrugsmåling (pulssignal modtages fra ekstern enhed)
• Kontakt til overstyring af dag/nat skemaet
• Kontakt (pulstryk) til nulstilling af alarm
I eksemplet vil det være det samme modem, der benyttes af både systemsoftware type AKM og af Service tool type AK-ST. Det kan kun ske sådan, når der kan skiftes imellem de to betjenings­flader. Dvs. at der kun bliver oprettet én destination.
Hvis der derimod ikke kunne skiftes, skal der oprettes 2 destinationer. En for hvert modem.
38 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Installering i netværk
1. Indstil netnummer
I vores eksempel skal systemmanageren have adresse 1. Drej den højre omskifter så pilen kommer til at pege på 1. Pilen i de to øvrige omskiftere skal pege på 0.
2. Tryk på Service Pin
Systemmangeren skal være master for en række regulatorer på et net. Dette netnummer kan indstilles imellem 1 og 10. På et net skal der altid være en nummer 1, da nummer 1 vil optræde som master og koordinere kommunikationen, hvis der er flere systemmanagerer på samme net.
Tryk Service Pin knappen ned og hold den nede indtil Service Pin lysdioden lyser.
3. Vent på svar
4. Foretag ny login via Service Tool’et
En ændring af omskifternes indstilling vil kun slå igennem efter aktivering af Service Pin knappen.
Når lysdioden ”Status” begynder at blinke hurtigere end normalt, er net­nummeret blevet installeret. Der blinkes en gang hvert halve sekund, og der skiftes tilbage til langsom blink igen efter ca. 10 min.
Hvis du har haft Service Tool’et tilsluttet til systemmanageren mens du har installeret den i netværket, skal du foretage en ny login til system­manageren via Service Tool’et.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 39
User Guide | Netværksstyring AK-SM 720
(Hvis der er flere netværk og dermed flere systemmanagerer)
Hvis der er flere systemmanagerer, der kobles sammen, skal de efterfølgende have netnummer 2 og opefter, dog max. 10.
Kommunikationen imellem systemmanagerne foregår via TCP/IP netværket.
40 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Opsætning
Tilslut PC
PC med programmet “Service Tool” forbindes til systemman­ageren.
Regulatoren skal være tændt og lysdioden “Status” skal blinke inden Service Tool-programmet startes.
Start Service Tool-programmet
Login med brugernavnet SUPV
AK-Service tool er nævnt først i manualen. For tilslutning: Se venligst AK-ST.
Første gang Service Tool’et forbindes til en ny version af en regulator, vil opstarten af Service Tool’et tage længere tid end normalt — der hentes information op fra regulatoren. Tiden kan følges på bjælken nederst i skærmbilledet.
Vælg bruger navnet SUPV og indtast den tilhørende adgangskode.
Når regulatoren bliver leveret er den tilhørende adgangskode 123. Når du er logget ind på regulatoren, får du altid vist oversigtsbilledet for regulatoren.
Når du er logget ind på systemmanageren, får du altid vist oversigtsbilledet over de tilsluttede regulatorer. I dette tilfælde er oversigtsbilledet tomt. Dette skyldes, at systemmanager og regulatorer ikke er blevet sat op endnu. Den røde alarmklokke til højre fortæller, at der er en aktiv alarm i systemmanageren. I vores tilfælde skyldes alarmen, at uret i ikke er blevet indstillet endnu.
Adressen er vist som 11: 001. Det betyder at det overordnede netværk er 11 og at dette netværk er 1 (det overordnede netværk vil altid være 11, og det kan ikke ændres).
Senere vil oversigtsbilledet også vise de tilsluttede regulatorer med deres respektive adresser. Her er billedet kun medtaget som information, så du kan se, at netværksnummeret er 1.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 41
User Guide | Netværksstyring AK-SM 720
Autorisation
1. Gå til Opsætningsmenuen
Tryk på den orange opsætningsknap med skruenøglen nederst
på skærmbilledet.
2. Vælg Authorisation
Når regulatoren leveres, er den indstillet med en standard autorisation for forskellige brugerflader. Denne indstilling bør ændres, så den tilpasses anlægget. Ændringen kan ske nu eller vente til senere.
Denne knap skal du bruge igen og igen, når du skal hen til dette skærm­billede. Her til venstre er alle funktioner ikke vist endnu, der kommer flere jo længere vi kommer hen i opsætningen.
Tryk på linien Authorisation for at komme til brugeropsætningsbilledet.
3. Ændr indstillingerne for brugeren ‘SUPV‘
4. Vælg brugernavn og adgangskode
Markér linien med brugernavnet SUPV. Tryk på knappen Change.
Her kan du definere superbrugeren til det aktuelle anlæg, og give ham en tilhørende adgangskode.
I tidligere udgaver at Service tool'et AK-ST 500 kunne der ske et sprogvalg i denne menu. Fra foråret 2009 er der kommet en opdateret version af Service tool'et. Betjenes regulatoren med den nye version, vil sprogvalget ske automatisk ud fra konfigureringen af Service tool'et. Regulatoren vil benytte samme sprog, som er valgt i Service tool'et, men kun hvis regulatoren indeholder dettes sprog. Er sproget ikke indeholdt i regulatoren, vil indstillinger og udlæsninger blive vist med engelske tekster.
5. Foretag ny login med det nye brugernavn og den nye
adgangskode.
For at aktivere de nye indstillinger skal du foretage en ny login til regulatoren med det nye brugernavn og den tilhørende adgangskode. Du kommer til login-billedet ved at trykke på hængelåsen øverst til venstre på skærmbilledet.
42 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Lås op for opsætningen af regulatoren
1. Gå til Opsætningsmenuen
2. Vælg Lås opsætning
3. Vælg Opsætningslås
Tryk på det blå felt med teksten Låst
Regulatoren kan kun konfigureres, når der er "Låst op". Der kan kun reguleres, når der er låst.
Ændringer af værdier kan ske, når den er låst; men kun for de indstillinger, der ikke skader konfigurationen.
Konfigurationslåsen spærrer for alle indstillinger, der berører opsætningen af ind- og udgange samt indstillingen af IP adressen.
4. Vælg Åben
Vælg Åben og tryk på OK.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 43
User Guide | Netværksstyring AK-SM 720
Urfunktion
1. Gå til Opsætningsmenuen
2. Vælg Ur
3. Indstil tiderne
Tryk i det blå felt med en indstilling. Herefter vises en hjælpeindstilling. Tryk på knappen ”PC” og derefter ”OK” for at overføre PC’ens tider til systemmanageren. Systemmanagerens tider bliver automatisk ført videre til de enkelte regulatorer på netværket.
Et batteri vil sikre urfunktionen ved strømudfald. Levetiden for batteriet er flere år. Batteriet kontrolleres løbende, og der afgives en alarm, når tiden er inde til, at det skal skiftet. Efter et skift skal uret genindstilles.
44 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Quick setup
1. Gå til Opsætningsmenuen
2. Vælg Quick setup
3. Angiv de nødvendige data
4. Indstil data for den eksterne modtager
I denne menu er de nødvendige indstillinger samlet, så der kan laves en simpel alarmrutning. Alle indstillinger vil blive overført til andre respektive skærmbilleder.
- Anlæggets navn
- Modtag alarmer fra regulatorerne på netværket
- Hvilket sprog skal alarmerne modtages på
- Vælg at alarmerne skal sendes videre til en ekstern modtager.
Tryk på OK-knappen for at få adgang til indstillingerne for den eksterne modtager.
- Giv modtageren en navn
- Forbindelsen skal ske via et modem
- Skriv telefonnummeret
- Skriv adgangskode
- Definér at alarmerne skal sendes (næste linie lidt længere nede i skærmbilledet).
- Definér hvilke alarmprioriteter, der skal sendes (næste linie lidt længere nede i skærmbilledet).
Indstilling Log Alarmrelævalg Net-
Ingen Høj Lav - Høj Høj X X X X 1 Middel X X X 2 Lav X X X 3 Kun log X Afbrudt
værk
AKM­ dest.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 45
User Guide | Netværksstyring AK-SM 720
Anlæggets hoveddata
1. Gå til Opsætningsmenuen
2. Vælg anlægsopsætning
3. Angiv hoveddata
- Skriv navnet (det står der allerede, hvis du skrev det under ”Quick setup).
- Navnet for systemmanageren vil også være det samme, hvis du skrev det under ”Quick setup. Du kan overskrive navnet, hvis det skal ændres. (Det er dette navn der bliver vist i oversigtsbilledet over anlægget.
- De to linier med “Administrator adgang” kan tillade en brugeradgang, der tilsidesætter den normale sikkerhedskontrol.
Med indstillingen = "Ja" og password = "0" kan Danfoss få
adgang og herved hjælpe i en servicesituation.
- Indstil netfrekvensen.
- De to indstillinger: Skanning af netværket og "Slet en regulator, der ikke er på netværket", er tiltænkt en service situation. Skanfunktionen er den samme som på oversigtsbilledet (den aktiverer vi senere i opsætningen).
Har skanfunktionen én gang registreret en regulator på
netværket, vil den forblive på oversigtsbilledet. Kun ved at aktivere funktionen "Slet regulatorer, der ikke længere er kontakt til" kan den ernes fra oversigtsbilledet.
46 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Alarmrelæet på anlægget
1. Gå til Opsætningsmenuen
2. Vælg Alarmrelæer
3. Her er oversigten over alarmprioriter
Hvis relæet skal aktiveres ved alarmer med høj prioritet, skal du vælge den øverste linie. Tryk på ikonet for at gå videre til næste side. (Betjeningen “Stop alarmen” i den nederste linie kan nulstille alarmrelæet, når det er aktiveret.)
4. Indstil alarmrelæets funktion
- Indstil funktionen til “tillad alarmer”.
- Indstil, at relæet skal aktiveres indtil alarmen bliver nulstillet.
- Indstil den maksimale tid som alarmrelæet er aktiveret.
"Høj alarm relæet" kan som det eneste, indstilles til at følge alarmstatus. Dvs. det er altid trukket, når der er en alarm. Der er ingen nulstillingsmulighed.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 47
User Guide | Netværksstyring AK-SM 720
Destinationer der skal kommunikeres med
1. Gå til Opsætningsmenuen
2. Vælg destinationer
3. Her er oversigten over hvilke anlæg, der kan kobles op til.
Alle kontakter skal have indstillet en destination. Både dem, der kan ringes ud til og dem, der kan ringe ind til systemmanageren. Det gælder både kontakter via modem og TCP/IP.
I vores eksempel er der én destination. Den stammer fra indstillingen under “Quick setup”.
Teksten "Destination 1" vil være ændret, hvis du ændrede teksten under "Quick setup".
Indstil data for destinationen.
4. Her er destinationens data
Navnet skal være 100% identisk med indstillingen hos modtageren. (Det benyttes til ID-check)
Hvis destinationen skal modtage alarmer fra systemmanageren, skal alarmmodtager indtilles til "Ja".
Hvis der skal ændres i opsætningen, skal "Send alarms" indstilles til "Disable" før ændringerne kan foretages. Husk at genindstille til "Enable".
Benyt “Ny” i punkt 3 hvis der er flere destinationer, der skal kommunikeres med.
48 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Rutning af alarmer
1. Gå til Opsætningsmenuen
2. Vælg alarmruter
3. Her er oversigten over alarmruter
Der er tidligere blevet opsat en alarmrute - det skete under “Quick setup”. Hvis der skal være flere ruter, skal de følgende menuer benyttes.
Ret eventuel navnet og indstillinger for den automatisk opsatte rute.
Kun den systemmanager der tildeles adresse 1 kan rute alarmer.
Du får adgang til at oprette nye ruter via “Ny”-knappen. Hvis du vil ændre i en bestående rute, skal den udvælges og der forsættes med “Ændre”.
De følgende skærmbilleder viser de mulige indstillinger.
4. Set data for the alarm route
Tryk på +knappen for at gå videre til næste side.
Udfyld / kontrollér data for ruten
Prioritetsmuligheder
Alle Kun Høj Kun Middel Kun Lav Middel og Høj Lav og Middel
Der er flere bagvedliggende sider. Det er indikeret i dette felt, hvor den sorte bjælke viser på hvilken af siderne, der er focus. Skift imellem siderne foregår med + knappen og - knappen.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 49
User Guide | Netværksstyring AK-SM 720
5. Her fortsættes med indstillingerne for alarmruten
Gentag punkt 1 til 5 hvis der er flere alarmruter
Det tredie billede i rækken, der kan nås via +-knappen , benyttes ikke på nuværende tidspunkt. is not used at the present time.
(Alarmrute til "nat" bliver først synlig, når der er valgt skema i punkt 4.)
50 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Alarmer fra regulatorer
1. Gå til Opsætningsmenuen
2. Vælg de fælles alarmfunktioner
3. Vælg indstillinger for alarmerne
Indstil at der skal modtages alarmer fra alle de tilsluttede regulatorer.
“Jeg er i live” funktionen vil melde, at der er forbindelse imellem anlægget og alammodtageren.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 51
User Guide | Netværksstyring AK-SM 720
Modem- og IP indstillinger
1. Gå til Opsætningsmenuen
2. Vælg modemopsætning
3. Kontrollér kommandoerne for initieringen af modemet.
4. Hvis systemmanageren er en del af et IP-net, skal IP-delen også indstilles. Næste linie efter Modem setup er IP opsætning. Tryk på linien.
5. Kontrollér indstillingerne for IP opsætningen.
Normalt er det ikke nødvendigt at ændre kommandoerne.
Vælg Dynamisk, hvis adressen tildeles automatisk fra en Router eller en DHCP server. Ved "statisk adresse" skal adressen rekvireres hos den lokale IT afdeling.
Hvis anlægget skal ringes op fra AKM eller fra Service Tool, skal der benyttes "statisk adresse".
Ved "Statisk" fremkommer også en linie, hvor der skal indstilles en adresse til IP-gatewayen (IP-gatewayens adresse). (Systemmanageren bruger port nummer 1041.)
52 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Konstruér selv nogle funktioner
1. Gå til Opsætningsmenuen
2. Vælg Boolske funktioner
3. Konstruér en funktion på netværket i skærmbilledet.
I vores eksempel er der ikke anvendt boolsk logic. De viste billeder er kun medtaget til orientering.
Konstruktion af boolske funktioner bør overlades til uddannet personale.
Anvendelsen er beskrevet i et separat dokument RC8CA. Her er også angivet de begrænsninger, der er i antallet af funktioner.
Placér curseren i et felt og hent en del-funktion i menubjælken i venstre side.
4. Aktivér den (de) konstruerede funktioner Tryk på Run
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 53
User Guide | Netværksstyring AK-SM 720
Alarmer til de boolske funktioner
1. Gå til Opsætningsmenuen
2. Vælg Boolske alarmer
3. Navn og alarmtekst
I vores eksempel er der ikke anvendt boolske funktioner, og hermed ingen alarmer. De viste billeder er kun medtaget til orientering.
Konstruktion af boolske funktioner bør overlades til uddannet personale.
Giv de definerede alarmer et navn og en alarmtekst.
Tryk på +-knappen for at gå videre til næste side.
4. Alarmprioritet
Giv de definerede alarmer en prioritet.
54 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
AKC regulatorer på DANBUSS
1. Gå til Opsætningsmenuen
2. Vælg Protocol Interface setup
I vores eksempel har vi ikke AKC regulatorer og anvender derfor ikke funktionen. Den er kun medtaget til orientering.
Denne funktion anvendes kun, hvis systemmanageren skal udveksle data med regulatorer af typen AKC, som er regulatorer med DANBUSSdatakommunikation. Via protokolinterface type AK-PI 200 kan der skaffes adgang til regulatorerne.
Installation og opsætning er beskrevet i manualen for AK-PI 200. Litteraturnummer RS8EX.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 55
User Guide | Netværksstyring AK-SM 720
Er der andre udgange og indgange? — Nogle der skal benyttes af anlægsstyringer?
Her bliver vi nødt til at bryde rækkefølgen i opsætningen, for at få systemmanageren til at vise de funktioner i anlægsstyringerne, der kræver udgange og indgange. Det sker på side 67 og fremefter i punkterne 1 til 56.
Ud for de indstillinger, som vil kræve en ind- eller udgang, er der vist et ! Hvis du skal bruge den viste funktion, skal du aktivere den.
Det er kun denne indstilling, du skal aktivere —du skal ikke foretage de resterende indstillinger for styringen. De skal først indstilles, når der er kontakt til regulatorerne via datakommunikationen. (Når der er kontakt, kan systemmanageren selv genkende funktionen i de forskellige regulatorer.) Når du har været igennem punkterne 1- 56, skal du tilbage hertil. Herefter fortsætter vi opsætningen.
Sådan kommer du til indstillingerne, der er omtalt i punkterne 1-56:
1. Gå til oversigtsbilledet Tryk på den blå oversigtsknap nederst til venstre på
skærmbilledet.
2. Gå videre til anlægsstyringerne
3. Når du har været anlægsstyringerne igennem, kan du gå videre til næste side med afsnittet "Opsæt ind- og udgange".
56 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Opsæt ind- og udgange
1. Gå til opsætningsmenuen
2. Vælg I/O opsætning
3. Opsæt Digitale Udgange
De efterfølgende skærmbilleder vi være afhængig af de tidligere definitioner. Skærmbillederne vil vise hvilke tilslutninger, de tidligere indstillinger vil kræve.
Belastning Udgang Modul Punkt Aktiv ved
Modem reset DO5 1 16 ON Alarmrelæ for højprioritet-
salarmer
Indtast modulnummer og punktnummer for hver tilslutning. Vælg endvidere for hver tilslutning om belastningen skal være aktiv, når udgangen er ON eller OFF.
DO6 1 17 OFF
Tryk på +-knappen for at gå videre til næste side.
4. Configuration of other input and output
Se venligst bort fra de viste “Boolean logic” funktioner. De er kun vist til orientering. Det gælder også for de bolske funktioner, der er vist på næste side.
Funktion
Stop af alarm (pulstryk) AI1 1 1
Der tilsluttes en kontaktfunktion med pulstryk. Funktionen afstiller alarmrelæet.
I vores eksempel er der ikke valgt yderligere funktioner; men hvis der havde været tale om overstyring med en kontaktfunktion af et dag/ natskema eller af et afrimningskema, var det her, at indgangen skulle defineres.
Pulstællerindgang På nuværende tidspunkt er funktionen ikke defineret, så der er ikke afsat plads til at angive modulnummer og punktnummer. Det bliver der senere, når "Styringerne" defineres. Du kan enten springe om og definere styringen (side 80) eller du kan fortsætte og så senere vende tilbage hertil og indstille modulnummer og punktnummer.
Ind/ udgang
Modul Punkt Aktiv ved
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 57
User Guide | Netværksstyring AK-SM 720
Indstil alarmprioriteter
1. Gå til Opsætningsmenuen
2. Vælg Alarmprioriteter
3. Indstil prioriteter
Der er tilknyttet en alarm til virkelig mange funktioner. Dit valg af funktioner og indstillinger har åbnet op for alle de alarmer, der er aktuelle. De bliver vist med tekst i de tre billeder. Alle de alarmer der kan opstå, kan indstilles til en given prioritet:
• “Høj” er den vigtigste
• “Kun log” er den laveste
• “Afbrudt” giver ingen action Samhørigheden mellem indstilling og action kan ses her i skemaet.
Indstilling
Høj X X X X 1 Middel X X X 2 Lav X X X 3 Kun log X Afbrudt
Log Alarmrelævalg Net-
Ingen Høj Lav - Høj
værk
AKM­ dest.
I vores eksempel vælger vi de indstillinger, der er vist her i billedet.
58 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Lås opsætningen
1. Gå til Opsætningsmenuen
2. Vælg Lås opsætning
3. Lås opsætningen
Tryk i feltet ud for Opsætningslås. Vælg Låst. Tryk på OK. Opsætningen af systemmanageren er nu låst. Vil du herefter foretage ændringer i opsætningen, skal du huske først at åbne for opsætningen.
Systemmanageren vil nu foretage en sammenligning af valgte funktioner og definerede ind- og udgange. Resultatet ses i næste afsnit, hvor opsætningen kontrolleres.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 59
User Guide | Netværksstyring AK-SM 720
Kontrollér opsætningen
1. Gå til Opsætningsmenuen
2. Vælg I/O opsætning
Denne kontrol kræver at opsætningen er låst.
Her kontrollerer vi om felterne ser rigtige ud.
3. Kontrollér opsætningen af Digitale Udgange
Tryk på +-knappen for at gå videre til næste side.
4. Check configuration of other inputs and udgange
I vores tilfælde er opsætningen af udgangen til modemet gået tilbage til 0-0 for modul- og punktnummer. Dette kan skyldes følgende: Der er blevet valgt en kombination af et modulnummer og et punktnummer som ikke findes eller, at det skaber konflikt. Fx at det valgte punktnummer på modulet var sat op til noget andet. Fejlen rettes ved at sætte udgangen til modemet rigtigt op. I vores tilfælde til modul 1 punkt 16.
Husk at opsætningen skal låses op inden du kan ændre modul- og punktnummer.
(Hvis et af felterne går i rødt betyder det, at den funktion, der tidligere krævede en tilslutning, er blevet fravalgt igen. Ved at indstille modul- og punktnummer på 0, bliver tilslutningen også fravalgt.)
De viste “Boolean logic” funktioner er ikke benyttet.
60 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Kontrol af tilslutninger
1. Gå til Opsætningsmenuen
2. Vælg I/O status og manuel
3. Kontrollér Digitale Udgange
Tryk på +-knappen for at gå videre til næste side.
4. Kontrollér de øvrige ind- og udgange
Inden systemmanageren startes kontrollerer vi, at alle ind- og udgan­gene er blevet tilsluttet som forventet.
Her kontrollerer vi om indog udgange virker.
Denne kontrol kræver at opsætningen er låst.
Ved hjælp af den manuelle styring af hver udgang kan det kontrolleres, om udgangen er tilsluttet korrekt:
AUTO Udgangen styres af systemmanageren
MAN OFF Udgangen er tvangsstyret til OFF
MAN ON Udgangen er tvangsstyret til ON
Billederne er vist til orientering.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 61
User Guide | Netværksstyring AK-SM 720
Find regulatorerne på netværket
1. Gå til oversigtsbilledet Tryk på den blå oversigtsknap nederst til venstre på skærmbilledet.
2. Skan netværket
Tryk på Skan-knappen
3. Afvent skanningen
4. Vis resultatet Tryk på Opdatér-knappen
Alle regulatorerne på LON- og MOD-busnetværket kan nu ses i
oversigtsbilledet.
Alle regulatorerne på datakommunikationen skal have indstillet en adresse inden dette punkt gennemføres. Der må ikke være to regulatorer med samme adresse. Hvis der er det, vil kun den ene blive registreret. Totalt kan der være op til 200 adresser på LON- og MODBUS tilslutningen. Der kan dog max. være 100 på MODBUS tilslutningen.
Tryk på +-knappen for at gå videre til næste side, hvor IP-netværket kan ses.
Både LON-netværket, MODBUS -netværket og IP-netværket skannes nu.
Systemmanageren skanner netværket, og hver gang den finder en regulator, vil den sende en bekræftigelse til den respektive regulator
- regulatorens display vil blinke med den registrerede adresse. Efter ca. 5 min. vil displayet vende tilbage til normalvisningen.
Hvis du vil ændre navnet på regulatoren til noget mere anvendeligt, skal du vælge regulatoren og derefter trykke på "Change".
Alle de registrerede regulatorer kan ses i de to skærmbilleder.
Det sidste billede i rækken indeholder data for systemmanageren.
62 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Regulatorerne sættes op
Fra systemmanageren
1. Gå til oversigtsbilledet Tryk på den blå oversigtsknap nederst til venstre på skærm­billedet.
2. Vælg regulator
Tryk på et af regulatorsymbolerne i venstre kollonne.
Der er nu adgang til alle de tilsluttede regulatorer. Hvis de ikke allerede er sat op enkeltvis, kan det ske over datakommuni­kationen her fra systemmanageren, eller også kan modemet kobles på, og så kan opsætningen ske via modemkommunikationen.
Hvis dette symbol bliver vist, er regulatoren faldet af nettet. Kontrollér datakommunikationen.
Her er et par eksempler på de informationer, der kan optræde, hvis forbindelsen til regulatoren ikke kan oprettes.
3. Perform the settings!
When you have made the settings in the controller you proceed to the next controller or return to the system manager via the survey.
Fra modemforbindelsen
1. Modemet kobles på som vist på side 83, 84. Derefter kan
indstillingerne foretages som nævnt ovenfor.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 63
User Guide | Netværksstyring AK-SM 720
Opsæt funktioner
Skema over forretningens åbningstider
1. Gå til oversigtsbilledet
2. Gå videre til skemaet
3. Opret et skema
Der skal oprettes et skema, som angiver forretninges åbningstider. Skemaet skal anvendes senere sammen med dag/natdrift af kølemøbler. (Dag/nat-skiftet kan indstilles relativt til dette skema. En senere æn­dring af åbningstider vil kun kræve en justering i dette skema. )
Her er vist slutresultatet, når skemaet er indstillet.
4. Indstil skemaet
Tryk på +-knappen for at gå videre til næste side
5. Specielle dage
Tryk på en ugedag og indstil tiderne for dagperioden. Fortsæt med de andre ugedage
I dette billede indlægger vi de dage om året, hvor åbningstiden afviger fra den normale. Er der specielle dage, hvor forretningen er åben udenfor det tidligere definerede skema, kan de også indlægges her. Åbningstiden skal så også defineres. Hvis det er tilbagevendende dage år efter år, kan de afmærkes.
Det bagved liggende billede for tidsindstillingen ser således ud: Perioden angives som ”fra en dato” — ”til en dato” (begge dage er inklusiv). Hvis perioden er hele lukkedage skal indstillingerne for ”åbne” og ”lukketid” indstilles til samme klokkeslet. Værdien er ligegyldig.
64 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Logs
1. Gå til oversigtsbilledet
2. Gå videre til Logfunktionen
3. Vælg ”Ny”
Logbilledet vil nu vise en linie for hver af de definerede logs. Defini­tionen sker via ”New”-knappen eller en bestående log kan udvælges for derefter at trykke på ”Change”. Bag ved hvert log-ikon ligger visningen af de målte data.
Logopsamling kan først ske, når uret er indstillet.
Indstil funktionerne:
- Giv Loggen et navn
- Vælg adressen hvor dataerne skal opsamles fra.
- Fortsæt med at definere logtypen og hvor tit opsamlingen skal foretages.
En food safety log anbefales til at være 15 min. eller længere. En service log kan være mindre en 15 min. Det afhænger af hvad, der
logges på.
- Periodetiden er den tid, hvor målingen skal være tilgængelig i system­manageren.
Efter denne tid bliver den overskrevet.
Tryk på +-knappen for at gå videre til næste side.
4. Udvælg målinger
Tryk på +-knappen for at gå videre til næste side, hvor målingerne udvælges.
(Her er vist slutresultatet, når målingerne er udvalgt.)
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 65
User Guide | Netværksstyring AK-SM 720
5. Udvælg sektionen og derefter målingen
6. Start opsamlingen Skift indstillingen ”Stoppet” til ”Startet”.
Efter udvælgelsen kan der trykkes på minus - knappen for at se, hvad der er udvalgt. Eller der kan trykkes på +-knappen for at komme til startbilledet.
Hvis du vil oprette lignende logs i en række ens regulatorer, kan du benytte kopieringsfunktionen nederst til højre.
7. Hvis der skal oprettes flere logs, skal punkt 3 - 5 gentages.
66 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Anlægsstyringer
1. Gå til oversigtsbilledet
2. Gå videre til anlægsstyringerne
3. Vælg skemaer
Billedet vil nu vise en linie for hver af de overordnede styringer. Bag ved hvert ikon ligger en række skærmbilleder med de forskellige indstillinger. Det er alle disse indstillinger, vi vil gennemgå.
Skemaer
4. Opret et skema
Tryk på ”NY”.
— !
Skemaer der oprettes via denne styring, kan benyttes til dag/nat-signal. Signalet sendes via datakommunikationen til udvalgte regulatorer. (Vi har tidligere oprettet et skema over butikkens åbningstider. Skemafunktionen i dette afsnit kan ses som et ekstra skema eller et skema til en anden styring. Hvis skemaet over butikkens åbningstid er tilstrækkelig kan dette skema undværes.) Her er vist slutresultatet, når skemaet er oprettet.
Vi vælger ”Relativ” fordi skemaet skal relatere til skemaet over butikkens åbningstider. Vi vælger, at skematiderne skal være 30 minutter før åbningstiden og 40 minutter efter åbningstiden.
! Hvis du aktiverer denne funktion, vil der automatisk blive oprettet
og reserveret en linie i I/O-konfigurationen. Linien vil indeholde funktionens navn. I denne linie skal du indstille et Modul- og et Punk­tnummer. Se også side 56 og fremefter.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 67
User Guide | Netværksstyring AK-SM 720
5. Giv skemaet et navn
6. Vælg skematype
Tryk på +-knappen for at gå videre til næste side.
7. Kontrollér skemaet
Tryk på +-knappen for at gå videre til næste side.
Ved ”Relativ” er der ingen indstillinger. Systemmanageren kombinerer åbningstiden med de indstillede tider fra det foregående billede. I billedet til venstre kan du se Start- og Stoptiderne.
8. Andre lukkedage
9. Hvis der er flere skemaer, gentages punkt 3 til 8.
Ved ”Relativ” er der ingen indstillinger. Her følges skemaet for forretningens åbningstider.
68 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
10. Vend tilbage til oversigtsbilledet Tryk på anlægsstyringer.
11. Select On/Off control
12. Opret en ny On/Off-gruppe Tryk på ”NY”.
On / Off
Grupper der oprettes via denne styring, kan hente signal fra én On/Off funktion i en vilkårlig regulator på netværket. Dette signal formidles derefter videre til en anden On/Off funktionen på netværket.
Der kan max. oprettes 5 grupper.
13. Definér hvor målingen hentes fra. Tryk på ”NY”.
Giv gruppen et navn
Funktionen kan stoppes eller startes. Når funktionen er startet vil den følge referencesignalet, men kun i stilling "AUTO". Skal modtagerfunktionen tvangsstyres skal indstillingen vælges til enten "Manuel On" eller til "Manuel Off".
Signalet kan inverteres.
Vælg ind til den ønskede referenceparameter
Som reference må der kun udvælges en On/Off funktion.
Efter OK kan referencen til funktionen ses nederst i billedet. Der kan kun vælges én reference til hver gruppe.
Tryk på +-knappen for at gå videre til næste side.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 69
User Guide | Netværksstyring AK-SM 720
14. Definér hvad signalet skal aktivere
15. Tryk på ”NY”, og vælg derefter ind til parameteren
Der kan udvælges op til 30 modtagere af signalet.
Efter OK kan modtageren af funktion ses i det tidligere billede. En modtager kan kun modtage overstyringssignal fra en gruppe. Den må ikke også vælges i andre grupper. Sker det vil den sidst oprettede blive overskrevet.
16. Hvis der skal oprettes flere grupper af On/Off styringer, skal punkt 12 - 15 gentages.
17. Vend tilbage til oversigtsbilledet Tryk på anlægsstyringer.
18. Vælg dag/nat styringen
NB! Valg af modtager bør kun foretages af instrueret personale. Som modtager må der kun udvælges On/Off funktioner. Det er muligt at vælge andre funktioner, men det kan medføre fatale fejlindstillinger.
Dag / Nat
Grupper der oprettes via denne styring, modtager dag/nat-signalet på samme tid. Aktivering af signalet sker enten fra et skema og / eller fra en kontakt.
(Her er vist slutresultatet, når gruppen er oprettet.)
70 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
19. Opret en ny dag/nat-gruppe Tryk på ”NY”.
Giv gruppen et navn. Vent med at starte funktionen indtil den er færdig defineret. (Manuel mode er en overstyringsfunktion) Vælg hvilket skema som styringen skal følge.
— !
Tryk på +-knappen for at gå videre til næste side.
20. Tryk på ”Select”
! Hvis du aktiverer denne funktion, vil der automatisk blive oprettet
og reserveret en linie i I/O-konfigurationen. Linien vil indeholde funktionens navn. I denne linie skal du indstille et Modul- og et Punk­tnummer. Se også side 56 og fremefter.
Her kan du se hvilke regulatorer der modtager dag/nat-signalet. Billedet til venstre viser slutresultatet. De 3 regulatorer er tidligere udvalgt i det næste billede.
Der kan kun udvælges regulatorer, hvis funktionen er stoppet i det tidligere billede.
21. Her markeres de regulatorer, der skal tilhøre grupen.
Afslut med ”OK”.
22. Hvis der skal oprettes flere grupper af Dag/nat styringer, skal punkt 19 - 21 gentages.
Kun regulatorer med dag/natfunktion vises i billedet. En regulator bør kun indgå i én dag/natgruppe.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 71
User Guide | Netværksstyring AK-SM 720
23. Vend tilbage til oversigten.
Tryk på styringer.
24. Vælg Inject-on styringen
Inject-on
Grupper der oprettes via denne styring, modtager signal så væskeindsprøjtningen stoppes. Aktivering af signalet sker fra en komperssorstyring.
(Her er vist slutresultatet, når gruppen er oprettet.)
25. Opret en ny Inject-on gruppe Tryk på ”NY”.
Tryk på +-knappen for at gå videre til næste side.
26. Her kan du se hvilke regulatorer, der modtager Inject-on ­signalet.
Giv gruppen et navn
Vælg hvilken kompressorstyring der skal levere signalet. Kompressorstyringen kan have flere sugekredse. Vælg den aktuelle.
Billedet til venste viser slutresultatet. Regulatorerne er udvalgt via knappen ”Select”.
Vælg kun regulatorer, der hører til den valgte sugegruppe.
27. Hvis der skal oprettes flere grupper af Inject-on - styringer, skal punkt 25 - 26 gentages.
72 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
28. Vend tilbage til oversigten.
Tryk på styringer.
29. Vælg Afrimningsgruppe.
Afrimningsgrupper
Grupper der oprettes via denne styring, vil starte afrimningen på samme tid. Start efter en afrimning kan ske individuelt, eller der kan ske en koordinering, så alle starter på samme tid. (Her er vist slutresultatet, når gruppen er oprettet.)
30. Opret en ny afrimningsgruppe
Tryk på ”NY”.
— !
Tryk på +-knappen for at gå videre til næste side.
Giv gruppen et navn.
Vent med at aktivere gruppen indtil hele gruppen er defineret (der kan kun udvælges regulatorer, når funktionen er stoppet).
(Manuel start er en overstyring. I den daglige drift kan den benyttes til at starte en ekstra afrimning)
Vælg om der skal ske en koordineret afrimning. Dvs. afventer alle afrimningsstop, så alle starter på én gang.
! Hvis du aktiverer denne funktion, vil der automatisk blive oprettet og
reserveret en linie i I/O-konfigurationen. Linien vil indeholde funktion­ens navn. I denne linie skal du indstille et Modul- og et Punktnummer. Se også side 56 og fremefter.
Her kan du se hvilke regulatorer der er samlet i gruppen. Billedet til venstre viser slutresultatet. Regulatorerne er udvalgt via knappen ”Select”.
Hvis du får udvalgt en regulator, der ikke understøtter funktionen, vil der fremkomme en alarm, hver gang afrimningen startes.
Tryk på +-knappen for at gå videre til næste side.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 73
User Guide | Netværksstyring AK-SM 720
31. Indstil afrimningsskemaet for gruppen
32. Hvis der skal oprettes flere grupper, skal punkt 30 - 31 gentages.
33. Vend tilbage til oversigten.
Tryk på styringer.
34. Vælg styringen ”Adaptiv afrimning”
Tryk på en ugedag og indstil tiderne for de forskellige afrimningsstarter.
Benyt kopieringsfunktionen, hvis der er flere dage med ens afrimninger.
Slutresultatet med to afrimninger per døgn kan ses her i skemaet.
Adaptiv afrimning
En gruppe der oprettes via denne styring, vil anvende funktionen "Adaptiv afrimning". Regulatorerne i gruppen modtager signal om den aktuelle kondenser­ingstempeatur fra kondensatorreguleringen. Kun regulatorer med funktionen kan udvælges til gruppen. Her er vist slutresultatet, når gruppen er oprettet.
Der kan oprettes op til 10 zoner.
35. Opret en ny gruppe
Tryk på ”NY”.
Giv gruppen et navn.
Vent med at aktivere gruppen indtil hele gruppen er defineret (der kan kun udvælges regulatorer, når funktionen er stoppet).
Angiv den aktuelle adresse og sektion for den kompressor/ kondensatorstyring, der hører til regulatorerne.
En regulator bør kun indgå i én afrimningsgruppe.
74 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Tryk på +-knappen for at gå videre til næste side.
36. Hvis der skal oprettes flere grupper, skal punkt 35 gentages.
P0 optimering
Billedet til venste viser slutresultatet. Regulatorerne er udvalgt via knappen ”Select”.
37. Vend tilbage til oversigten.
Tryk på styringer.
38. Vælg styringen ”P0 optimering”
39. Opret en ny optimeringsgruppe
Tryk på ”NY”.
— !
Grupper der oprettes via denne styring, vil følge temperaturen i de udvalgte kølesektioner og give signal til kompressorstyringen om, at sugetrykket kan forskydes. Her er vist slutresultatet, når gruppen er oprettet.
Giv gruppen et navn.
Vent med at aktivere gruppen indtil hele gruppen er defineret (der kan kun udvælges regulatorer, når funktionen er stoppet).
Tillad at sugetrykket kan forskydes.
Hvis P0-optimeringen skal afbrydes i perioder under reguleringen, skal du aktivere funktionen "Overstyring via signal på en DI-indgang. ! Hvis du aktiverer denne funktion, vil der automatisk blive oprettet og reserveret en linie i I/O-konfigurationen. Linien vil indeholde funktionens navn. I denne linie skal du indstille et Modul- og et Punktnummer. Se også side 56 og fremefter.
Vælg den kompressorstyring der regulerer sugetrykket.
Hvis det er en kompressorstyring med flere sektioner, skal den aktuelle sektionen også udvælges.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 75
User Guide | Netværksstyring AK-SM 720
Tryk på +-knappen for at gå videre til næste side.
Tryk på +-knappen for at gå videre til næste side.
40. Avancerede indstillinger
Her kan du se hvilke regulatorer og sektioner, der er samlet i gruppen. Billedet til venstre viser slutresultatet. Regulatorerne er udvalgt via knappen ”Select”.
Vælg kun regulatorer, der hører til den valgte sugegruppe.
De fleste indstillinger er reguleringsparametre.
41. Hvis der skal oprettes flere grupper, skal punkt 39 gentages.
Undgå ændringer - de er forbeholdt instrueret personale.
Nederst er der en alarmfunktion, der kan give alarm, hvis optimerings­funktionen forskyder (sænker) sugetrykket ned mod 90% af kompressorstyringens P0 min. indstilling.
76 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
42. Vend tilbage til oversigten.
Tryk på styringer.
Lysstyring
En gruppe der oprettes via denne styring, vil tænde og slukke lyset, der er tilsluttet det definerede relæ.
43. Vælg styringen ”Lys zoner”
44. Opret en ny lysgruppe Tryk på ”NY”.
— ! — ! — !
Her er vist slutresultatet, når gruppen er oprettet.
Der kan oprettes op til 8 zoner.
Giv gruppen et navn.
Vent med at aktivere gruppen indtil hele gruppen er defineret (der kan kun udvælges regulatorer, når funktionen er stoppet).
Udvælg evt. en lysføler.
Definer om der skal tilsluttes kontakter til overstyring af lyset. Der kan enten en kontakt eller et pulstryk. Hvis der anvendes pulstryk kan der også anvendes en timerfunktion, så lyset automatisk slukkes, når tiden er udløbet.
! Hvis du aktiverer denne funktion, vil der automatisk blive
oprettet og reserveret en linie i I/O-konfigurationen. Linien vil indeholde funktionens navn. I denne linie skal du indstille et Modul- og et Punktnummer. Se også side 56 og fremefter.
Lysniveau og de efterfølgende funktioner benyttes kun, hvis der anvendes en lysføler.
45. Hvis der skal oprettes flere grupper, skal punkt 44 gentages.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 77
User Guide | Netværksstyring AK-SM 720
46 . Vend tilbage til oversigten.
Tryk på styringer.
47. Vælg styringen ”Adaptiv kantvarme”
Adaptiv kantvarme
En gruppe der oprettes via denne styring, vil anvende funktionen "Adaptiv kantvarme". Regulatorerne i gruppen modtager signal om det aktuelle dugpunkt fra en dugpunktsføler. Dugpunktsføleren skal tilsluttes systemmanageren. Kun regulatorer med funktionen kan udvælges til gruppen.
Her er vist slutresultatet, når gruppen er oprettet.
Der kan oprettes op til 3 zoner, med hver sin dugpunktsføler. (En dugpunktsføler vil levere et temperatursignal og et
spændingssignal.)
48. Opret en ny gruppe Tryk på ”NY”.
— !
Tryk på +-knappen for at gå videre til næste side.
! Hvis du aktiverer denne funktion, vil der automatisk blive oprettet
og reserveret to linier i I/O-konfigurationen. Linierne vil indeholde funktionens navn. I disse linier skal du indstille et Modul- og et Punktnummer. Se også side 56 og fremefter.
Giv gruppen et navn.
Vent med at aktivere gruppen indtil hele gruppen er defineret (der kan kun udvælges regulatorer, når funktionen er stoppet).
Angiv hvilken af de tre dugpunktsfølere, der skal give signal til denne gruppe.
Billedet til venste viser slutresultatet. Regulatorerne er udvalgt via knappen ”Select”.
49. Hvis der skal oprettes flere grupper, skal punkt 48 gentages.
78 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
50 . Vend tilbage til oversigten.
Tryk på styringer.
51. Vælg styringen ”Forbrugsmåling”
— !
Forbrugsmåling
Denne funktion vil kræve signal fra en pulstæller. Forbruget kan herefter følges i de viste billeder. Der kan oprettes op til 8 målinger.
! Hvis du aktiverer denne funktion, vil der automatisk blive oprettet
og reserveret en linie i I/O-konfigurationen. Linien vil indeholde funktionens navn. I denne linie skal du indstille et Modul- og et Punktnummer. Se også side 56 og fremefter.
52. Opret en ny gruppe Tryk på ”NY”.
53. Hvis der skal oprettes flere grupper, skal punkt 52 gentages.
54. Fællesfunktioner
Du kommer til de fælles funktioner fra det 1. billede. Her skal du trykke på + knappen
Giv funktionen et navn.
Vent med at aktivere funktionen indtil hele funktionen er defineret (der kan kun ske indstillinger, når funktionen er stoppet).
Angiv måleenhed. kWh ved strømmåling. m3 ved gasmåling. Indstil også:
- Hvor mange pulser der skal modtages for hver måleenhed.
- Et evt. skaleringsforhold
- Evt. nulstilling (eller anden startværdi) af visningen.
Målingen kan følges i de fem felter. Her vises det opsummerede for­brug, den øjeblikkelige belastning og den midlede belastning hen over tidsperioden.
Her skal du indstillede de fælles data for tariffunktionerne. Synkroniseringsmetode vil være tidsbasseret, hvis der ikke tilknyttes en indgang med et tarifsignal.
• Normal: En ny periode starter når synkroniseringsindgangen går on.
• Speciel: Som normal, men der starter også en ny periode, når tarif indgangen ændres.
Load period er den forventede tid imellem to synkroniseringssignaler.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 79
User Guide | Netværksstyring AK-SM 720
55 . Vend tilbage til oversigten.
Tryk på styringer.
56. Vælg styringen ”Spidslastbegrænsning”
Spidslastbegrænsning
Denne funktion kan kun anvendes sammen med den tidligere funktion "Forbrugsmåling". Hvis forbruget kommer op i en spidssituation, kan der udkobles noget af belastningen, så forbruget ikke overstiger en defineret værdi.
! Hvis du aktiverer denne funktion, vil der automatisk blive oprettet og reserveret en linie i I/O-konfigurationen. Linien vil indeholde funktionens navn. I denne linie skal du indstille et Modul- og et Punktnummer. Se også side 56 og fremefter.
Vent med at aktivere funktionen indtil hele funktionen er defineret (der kan kun ske indstillinger, når funktionen er stoppet).
Giv funktionen et navn.
Vælg hvilken "Forbrugsmåling" (Utility meter) der skal give signalet. Der skal være defineret en forbrugsmåling inden du kan vælge den her.
Indstil max. værdier for de enkelte tariffer.
I linien "Aktuel load %" kan du se det aktuelle forbrug i % ud fra det tilladelige max. forbrug.
— !
Tryk på +-knappen for at gå videre til næste side.
Start shedding: Her indstilles den %-værdi af tariffen, hvor udkoblinger startes. Højeste zonenummer udkobles først.
Start restoring: Her indstilles den %-værdi af tariffen, hvor eventuelle udkoblinger igen kobles ind.
I linien "Alarm grænse" indstilles en værdi. Hvis værdien overskrides, vil der blive afsendt en alarm.
Neutral tid er tiden efter en ny synkronisering, hvor der ikke udkobles belastninger uanset forbruget.
Forsinkelse imellem ud-og indkobling af de enkelte zoner.
Antal zoner der kan udkobles.
Zoner i drift.
I næste billede indstilles minimum-on og minimum-off tider for zonerne.
80 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Første start af systemmanageren
Kontrollér alarmer
1. Gå til oversigtsbilledet
2. Gå til Alarmlisten
3. Kontrollér aktive alarmer
I vores tilfælde har vi både alarmer fra systemmanageren selv (adresse 11:001) og fra andre regulatorer på netværket.
Vi ønsker at starte på en frisk oversigt, som kun viser hvilke alarmer, der er aktive.
4. Fjern afgåede alarmer fra alarmlisten
- Afmærk alle alarmer (for at vise og kvittere, at du har set
alarmen)
- Tryk på opdatérknappen Herefter bliver alle de alarmer, der har ophævet sig igen, slettet.
Tilbage er nu de aktuelle alarmer.
5. Kontrollér aktive alarmer igen
Er der stadig aktive alarmer, skal årsagen findes og rettes.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 81
User Guide | Netværksstyring AK-SM 720
Lås opsætningen af tilslutninger
Vi låste opsætningen tidligere i gennemgangen. Kontrollér at den fortsat er låst.
1. Gå til Opsætningsmenuen
2. Vælg Lås opsætning
3. Start systemmanageren
86 Systemmanager RS8EC501 © Danfoss 02-2012 AK-SM 720 Opsætningslåsen har kun indflydelse på ændringer af tilslutninger og definitioner i de fire menuer under I/O opsætning og IP opsætningen. Alle de øvrige indstillinger kan frit foretages.
Indstil opsætningen til Låst.
82 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Kontrollér niveauet for sikkerhedskontrol
1. Vælg billedet med anlægsdata
2. Kontrollér linien med “administrator adgang”
Administratoradgang:
Med indstilling = "Ja", vil der kun være adgang, hvis navnene med ID er 100% identisk.
Ved “Nej”, ses der bort fra ID. Indstillingen kan benyttes i opstartssituationen, hvor ID'er endnu ikke er på plads eller i en servicesituation, hvor Danfoss skal have adgang.
Ved "password" = 0 bliver passwordfunktionen ignoreret.
Afslutning
1. Afslut Service tool-programmet
2. Tilslut modemet
Stikket fra Servicetool programmet ernes fra regulatoren og modemstikket tilsluttes i stedet.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 83
User Guide | Netværksstyring AK-SM 720
5. Reguleringsfunktioner
Funktion
Datakommunikation
AK-SM er en systemmanager, der koordinerer datakommunika­tionen til og fra kølestyringsregulatorerne type AK- og EKC.
Systemmanageren modtager alarmer og dataopsamlinger, som herefter formidles videre til definerede modtagere. Systemmanageren har styrefunktioner som formidles rundt til de enkelte regulatorer via datakommunikationen — funktioner som hermed ikke behøver en fortrådning.
Funktioner
Ud over datakommunikationen kan systemmanageren styre en del funktioner imellem de forskellige regulatorer — funktioner som hermed ikke behøver en fortrådning. Funktionerne er følgende:
• Alarmkoordinering
• Alarmrutning
• Koordinering af urfunktionen for alle regulatorer
• Ugeskemaer for forskellige funktioner
• Styring af afrimningstider
• Masterreguleringsfunktioner:
- Koordineret afrimning
- Inject-on funktion
- On/Off styring
- Dag/natstyring
- Adaptiv afrimning
- Adaptiv kantvarme
• Brugeradgang med nøgleord og autorisationsniveau
• Kommunikationskontrol
• Sikkerhed med:
- Watchdog-funktion
- "Jeg er i live" meddelelser
• Centrale funktioner:
- Lysstyring
- Forbrugsmåling
- Spidslastbegrænsning
Eksempler på opbygning af anlæg
Forbindelse via modem
Forbindelse via TCP/IP
På større net forbindes flere Systemmanager til hinanden via TCP/IP forbindelsen
Regulatorer med DANBUSS datakommunikation kan tilsluttes via TCP/IP forbindelsen. Det samme kan Wireless-enheder
84 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Lokal datakommunikation
Kommunikationskontrol
Funktionen kontrollerer kommunikation mellem de tilsluttede enheder på datakommunikationen. Og der foretages til stadighed en kontrol af om alle enheder fortsat er til stede. Enheder, der falder ud, opdages inden 2 minutter (kortvarige udfald vil ikke altid blive opdaget).
Hvis en enhed falder ud, som følge af fx strømudfald, vil funktionen opdage dette og afsende en alarm efter fx10 minutter.
En ny enhed på nettet vil først blive registreret, når skanfunk­tionen aktiveres i systemmanageren.
Er der mere end én systemmanager koblet op i et net vil kontrol­funktionen på systemmanager med addresse 1 kontrollere kom­munikationen til de øvrige systemmanagerer.
Adresser
En eller flere systemmanagerer
En systemmanager på et anlæg skal have adresse nummer 1. Hele den tilsluttede gruppe af regulatorer vil herefter have netnummer 1.
11:001
11:002
Hvis der er flere systemmanagere, der kobles sammen, skal de øvrige systemmanagere tildeles adresse 2, 3, osv. Der kan dog max. være 10.
Adressen indstilles på fronten af systemmanageren, men den bliver først ført over i softwaren, når "Service-pin" knappen bliver aktiveret. Adressen kan herefter ses i systemmanagerens oversigtsbillede som "11:001". Nettet er her nummer 1, som det fremgår af det sidste ciffer. Alle regulatorer der tilsluttes dette net vil få netnummer 1, fx 001: xxx 001:yyy hvor xxx og yyy er adressen ude på de respektive regulatorer.
Hvis der er flere systemmanagere, der kobles op i det samme net, vil adressen for de øvrige se således ud: 11:002 11:003 Tallet 11 vil altid være 11, og det kan ikke ændres.
Det er systemmanageren med adresse 1, der er master for det totale antal systemmanagere og regulatorer. Det er i masterenheden, at alle funktioner og styringer defineres. Ialt kan der tilsluttes 200 adresser.
Andre enheder på TCP/IP nettet
Da de 10 første adresser er reserveret til andre systemmanagerer, kan de efterfølgende have adresse 11 til 999. 999 er dog fast reserveret til en wireless enhed. Eksemler: 11:011 kan fx være en AK-PI 200 11:012 kan fx være en AK-PI 200 11:999 vil være et wireless apparat.
DANBUSS
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 85
User Guide | Netværksstyring AK-SM 720
Ekstern datakommunikation
Hvis systemmanageren skal have en forbindelse ud fra anlægget kan det ske via:
• Modem og fastnet
• Modem og mobilnet
• TCP/IP net
Modem
Der skal benyttes et modem, som er testet af Danfoss. Kontakt Danfoss for en positivliste.
. Modemet forbindes til stikket på fronten (det er samme stik som et Service tool anvender). Der benyttes to kabler — et 080Z0261 og et standard nul-modem­kabel. Begge kabler er medleveret, når der bestilles et modem type AKA 231 hos Danfoss.
Initialiseringskommandostrengen kan ændres, men det vil kun være nødvendigt i ganske få tilfælde.
E0, V0, S0=0, &D0, &D1 og &D3 må ikke være indeholdt i kommandostrengen.
For yderligere information om disse kommandoer, se modemmanualen.
Det er muligt at indtaste en række modemkoder sammen med et telefonnummer. Disse modemkoder knytter sig til et bestemt telefonnummer, og videresendes til modemet samtidig med telefonnummeret. Følgende koder kan indtastes og tilknyttes et telefonnummer i rutertabellen:
P: Pulse dialing (Impuls signalering) Anvendes ved ældre telefoncentraler og private omstillingsanlæg T: Tone dialing (Tone signalering) Anvendes ved nyere
telefoncentraler W: Wait for ringbacktone (klartone) , : Pause i 2 sekunder %n: Ændrer opkaldshastigheden for det aktuelle opkald * : Specialkarakter til private omstillingsanlæg
# : Specialkarakter til private omstillingsanlæg
For yderligere information om disse kommandoer og koder, se modem-manualen.
Call-back funktion
Funktionen kan benyttes, ved servicering og overførsel af logdata via telefonnettet. Call-back funktionen vælges fra den eksterne systemsoftware fx AKM programmet, og har betydning for alle anlæg, hvorfra der serviceres eller hjemtages logdata. Funktionen medfører, at systemmanageren ringer tilbage til AKM­programmet, og hermed betaler for transmissionstiden.
Forsyningsspændingen til modemet skal tilsluttes via en relæudgang. Herved kan systemmanageren resette modemet. Ligeledes vil modemet blive tændt og startet kontrolleret op, når systemmanageren bliver tændt.
Der kan indstilles kommandoer til styring af det tilsluttede modem. Kommandoerne kommer i form af en initialiseringsstreng, der sendes til modemet, når det tændes.
Fra fabrikken indeholder systemmanageren følgende ATkommandostreng: AT Z < CR > AT E1 S0 = 2 &D2 V1
Kommandoen har følgende betydning:
AT Opmærksomheds sekvens Z Reset modem til power-up status E1 Echo on V1 Tekst istedet for koder(fx"CONNECT 1200" istedet for "4"). &D2 HW mode for "on hook" (lægge rør på) via DTR S0=2 Auto svar ON, svar efter 2 ring
Procedure AKM-programmet ringer op til systemmanageren, og starter callback funktionen. 15 sekunder senere etablerer systemmanageren en telefonforbindelse til AKM-programmet. Hvis forbindelse ikke opnås ved første forsøg, bliver der foretaget yderligere 2 forsøg med 5 minutters interval. Når systemmanageren har etableret telefonforbindelsen får AKMprogrammet rådigheden.
En automatisk logoverførelse foretages således: Ud fra de enkelte logdefinitioner kender AKM-programmet, hvor tit der skal hentes data fra et anlæg. AKM-programmet starter proceduren, og når forbindelsen er tilstede, påbegyndes hjemtagningen. Hvis det ikke lykkedes systemmanageren at få etableret forbindelsen, vil AKM-programmet igen ringe op, og så påbegyndes hjemtagningen med det samme.
Modem og mobilnet
Her benyttes et GSM-modem. Danfoss anbefaler Cinterion MC52iT / MC55iT. Funktioner er som for fastnetmodem.
86 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
SMS
Alarmer kan sendes til en modtager via SMS. (Systemmanager version 1.6x eller nyere). (Destination ID og Passcode annulleres.)
TCP/IP
Kommunikationen udadtil kan også foretages fra TCP/IP udgangen.
Der kan tilsluttes en HUB, Switch eller Router alt efter ønske. Ved HUB eller Switch skal systemmanageren tildeles en fast IP-adresse.
Systemmanager nummer 1 skal altid have en fast IP-adresse.
Den skal rekvireres hos den lokale IT-afdeling. (Danfoss AK-regulatorer bruger port 1041.)
Følgende kan have en dynamisk IP-adresse:
- Systemmanager nummer 2 og opefter
- Protokolinterface AK-PI
- Wireless AK-WR
Danfoss anbefaler på det kraftigste at begrænse kommunikationssadgang til system regulatoren så meget som muligt. Dette inkluderer kun at tillade TCP-kommunikation via port 1041.
UDP-kommunikation er kun påkrævet for intern kommunikation til AK-PI200 samt yderligere AK-SM system regulatorer og controllere.
Danfoss anbefaler at blokere UDP-port adgang på netværksrouteren til AK-SM720.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 87
User Guide | Netværksstyring AK-SM 720
Alarmhåndtering
Alarmhåndtering
Ved opsætningen af systemmanageren er der en indstilling, der åbner op for alarmer fra alle de tilsluttede regulatorer. Alle modtagne alarmer noteres i en alarmliste, hvor de er klar til en videre bearbejdning. Hvis systemmanageren ikke skal modtage alarmer til alarmlisten og den videre bearbejdning, skal funktionen vælges fra.
Det første systemmanageren gør, når den modtager en alarm fra en regulator, er at sende en accept (transportkvittering) til den regulator, der afsendte alarmen. Denne regulator ved nu, at alarmen er modtaget og registreret. Hvis den ikke fik denne accept, ville regulatoren gentage alarmmeddelelsen 5 minutter senere. Det andet, der sker er, at alarmen tidsstemples og påføres mulige ID-koder (Net ID og bus ID). Det tredie, der sker er, at alarmen bliver videregivet til den (de) definerede alarmmodtager (e).
Alarmer fra EKC-regulatorer vil også blive registreret af systemmanageren, men hvis dataforbindelsen imellem EKC­regulatorerne og systemmanageren bliver afbrudt, vil det kun være den evt. aktive alarm, der vil være tilstede, når forbindelsen atter etableres. Dvs. at alle alarmer, der måtte optræde i tiden uden datakommunikation, ikke bliver registreret.
Alarmstatus
Når der opstår en fejl, vil der komme en alarm med status "aktiv". Når fejlen er rettet, vil der komme en ny alarm med status "inaktiv".
Alarmlisten
Alarmlisten kan indeholde de 200 nyeste alarmer. Når listen er blevet fuld, og der kommer en ny alarm til, vil den ældste alarm blive slettet. Visningsmæssigt bliver alarmer opdelt i "aktive" og "inaktive" alarmer". En alarm vil have status som "aktiv" indtil den igen er blevet "inaktiv" og den "inaktive" er blevet kvitteret.
Alarmprioritet
De forskellige alarmer, der generes af den enkelte regulator eller af systemmanageren, kan gives en prioritet. Prioriteten bruges til at definere håndteringen af den enkelte alarm. Prioriteterne er:
• Høj
• Mellem
• Lav
• Log
• Afbrudt.
•Høj, mellem og lav sendes videre til forskellige alarmmodtagere.
• Høj bruges normalt til alarmer, hvor øjeblikkelig aktion er
påkrævet.
• Log vil kun blive registeret i alarmlisten, som en inaktiv alarm.
• Afbrudt vil ikke blive registreret nogle steder.
I systemsoftware type AKM vil alarmstatus og alarmprioritet have følgende sammenhæng:
Alarm status Prioritet AKM Status
Aktiv Høj 1 Aktiv Mellem 2 Aktiv Lav 3 Inaktiv Høj, Mellem, Lav 0
Alarmindikator
Alarm LED
Når der er aktive alarmer i systemmanageren, vil "Alarm" blinke. Hvis alarmer sendes videre, vil "Alarm" blinke fra alarmen er registreret, til den er sendt videre til den primære eller sekundære alarmmodtager, og der er modtaget en bekræftigelse for afleveringen.
Alarm relays
Prioriteterne høj, mellem og lav kan tilknyttes et alarmrelæ, som bliver aktiveret, når en alarm med den givne prioritet opstår. Der kan indstilles tid på aktiveringen, så relæet kun er aktiveret i den indstillede tid. Desuden kan relæet indstilles til at deaktiveres, når der ingen aktive alarmer er med den valgte prioritet.
Alarmrutning
Ved alarmrutning sendes alarmen videre til en given modtager, men systemmanageren beholder en kopi af alarm til eget brug.
88 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Lidt senere, når modtageren har modtaget alarmen, vil modtageren returnere en kvittering om modtagelsen. Aktion ligger herefter hos modtageren.
Alarmmodtagere
Først skal der indstilles faste data for alle, der skal kommunikere med systemmanageren. Det kan være en eller flere alarmmodtagere eller andre, der skal have adgang til at kalde anlægget op. Derefter kan de forskellige alarmruter defineres. (Eller sagt med andre ord — først når vi kender nogle adresser, kan vi beslutte hvad vi vil sende, og hvornår.)
For hver enkelt modtager indstilles navn og adgangskode.
• Navn og adgangskode er modtagerens adgangsvalidering, hvis denne kalder anlægget op med Danfoss-software type AK-ST, AKM eller EM.
• For hver enkelt modtager vælges kommunikationstype samt de tilhørende detaljer, der gælder for denne type.
• En modtager kan først benyttes, når modtageren er blevet gjort aktiv.
• Hvis en modtager deaktiveres, vil der blive sendt en besked til modtageren om, at der er sket en deaktivering
Hvad kan sendes
Der kan defineres flere forskellige alarmruter. En alarmrute kan sættes op til, at håndtere én alarmprioritet eller en kombination af flere prioriteter. Der kan vælges imellem alle, høj, mellem, lav, høj til mellem og lav til mellem. Der vælges de kombinationer, der passer til den enkelte applikation. Når antallet af ruter er fastlagt og navngivet, kan en rute tilknyttes en modtager.
Alarmrute fuld
Alarmrutesystemet kan håndtere op til 50 alarmer på samme tid. Alarmerne kan opstå så hurtigt, at fordelingen af de forrige ikke er afsluttet, når en ny alarm opstår. Derfor kan rutesystemet sende flere alarmer i ét opkald. Hvis der ikke kan forbindes til en alarmmodtager, kan en alarmafsendelse ikke afsluttes. Der bliver igangsat et gentagelsesforløb. Opstår der flere alarmer som skal til den samme alarmmodtager kan alarmruten blive fuld. Derved generer systemmanageren en ”Alarmrute fuld alarm”. Når dette opstår vil fremtidige alarmer blive registeret, men ikke afsendt. Når fejlen er udbedret, skal alarmlisten gennemgås manuelt for at se, om der har været alarmer, som er opstået og afgået, og som kræver, at anlægget skal justeres. De aktive alarmer, der er på anlægget, når forbindelsen bliver OK, vil blive sendt til alarmmodtageren.
Alarmgentagelse
Når en alarmmeddelelse ikke kan afleveres indenfor 5 min, vil den blive retransmitteret hvert 5 minut, indtil den kan afleveres. Skemaet nedenunder viser gentagelsesforløbet.
Start
Pause i antal minutter / Modtager/ Gentagelsesforsøg
0 /
5 /
5 /
5 /
5 /
5 /
5 /
5 /
5 /
5 /
5 /
5 / Pri / 3
0 / Kopi 3
Pri / 3
5 / Kopi 3
Sek / 3
5 / Kopi 3
Pri / 3
5 / Kopi 3
Sek / 3
5 / Kopi 3
Pri / 3
5 / Kopi 3
Pri / 3
5 / Kopi 3
Sek / 3
5 / Kopi 3
Pri / 3
5 / Kopi 3
Sek / 3
5 / Kopi 3
Pri / 3
5 / Kopi 3
Sek
/ 3
5 /
Kopi
3
o.s.v.
o.s.v. Max. 1 h
Modtagertyper
Primær destination
En alarmmodtager, som skal have alarmen fordi denne er ansvarlig for, at fejlen bliver udbedret. Systemmanageren vil altid gensende til en primær modtager, hvis denne af en eller anden grund ikke har kvitteret for modtagelsen. Gentagelsen stopper, hvis der er defineret en sekundær modtager, som kvitterer for alarmen.
Sekundær destination
En alarmmodtager, som skal bruges, hvis den primære alarmmodtager ikke kvitterer for alarmen. Den sekundære har ligeledes ansvaret for, at udbedre fejlen eller sørge for at den primære alarmmodtager bliver informeret omkring alarmen. Der gentages på sekundær alarmmodtager, indtil primæreller sekundær alarmmodtager har kvitteret alarmen.
Kopi destination
En modtager, som ikke har ansvar for at udbedre fejlen. Modtageren adviseres om problemer. Hvis kopimodtageren ikke kvitterer for en alarm, bliver den gensendt i op til 1 time, hvorefter yderligere gentagelser stoppes.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 89
User Guide | Netværksstyring AK-SM 720
Anlægsstyringer
Systemmanageren indeholder funktioner, som henter data fra udvalgte regulatorer på datakommunikationen. Derefter behandler den informationerne og slutter af med at indstille værdier i andre udvalgte regulatorer på netværket. De enkelte regulator vil derefter udføre den givne funktion.
Følgende funktioner kan oprettes:
Skemaer
Et skema vil give en række on/off tidspunkter (signaler), som kan benyttes af andre funktioner. Et skema er basseret på et ugeur, hvor der yderligt kan tilknyttes specielle dage, som afviger fra skemaets normale ugeforløb fx helligdage eller andre faste lukkedage. Disse specielle dage indstilles på årsbasis enten som dage, der gentages år efter år eller som dage, hvor datoen kun er gældende for det indeværende år.
Skema med faste tider
Her indstilles de ønskede on- og off-tider.
Skemaet med forretningens åbningstider
Et skema kan oprettes så det repræsenterer forretningens åbning­stider. Der indlægges også de dage om året hvor forretningen er lukket. En kombination af dette skema og et relativ skema vil medføre, at der kun skal rettes i ét skema, hvis åbningstiden æn­dres ud fra det faste mønster.
On/Off funktion
Funktionen vil overvåge et udvalgt On/Off signal på en udvalgt regulator. Når signalet registreres til On, vil systemmanageren overstyre udvalgte funktioner på andre regulatorer til On. Alle de definerede funktioner vil følge signalet. Signalet kan inverteres, dvs. når der registreres et On, vil de udvalgte funktioner blive tvangsstyret til Off.
Skema med relative tider
Her indstilles tiderne så de relaterer til et andet skema. Dvs. at ontiden fx bliver 15 minutter før tiderne i et andet skema og off-tiden fx bliver 30 minutter efter tiderne i et andet skema. Det andet skema vil typisk være skemaet med forretningens åbningstid.
Resultatet af et relativ skema og et med butikkens åbningstider fra 9 til 18 kan ser herunder:
Begge skematyper kan overstyres med en kontaktfunktion. Sluttes kontakten, når skemaet er off (nat), vil det medføre en on (dag) tilstand. Sluttes kontakten, når skemaet er on (dag), vil det ikke have nogen funktion.
AK-SM 720
Dag-/natfunktion
Funktionen vil sende signal om natdrift til de forskellige kølest­eder. Funktionen benyttes fx på møbler, der i natperioden dækkes med natlåg. Her vil funktionen forskyde termostatreferencen. Alle de definerede regulatorer vil følge signalet. Signalet genereres at et skema eller fra en kontaktfunktion, der tilsluttes systemman­ageren.
90 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Inject ON Signal
Denne funktion benyttes til at lukke ekspansionsventilerne på alle fordamperreguleringer, når alle de tilhørende kompressorer er stoppet på sikkerhedsautomatikken. Herved undgås væske i fordamperen, som ledes videre til kompressoren, når den igen startes. Eksempel: Når kompressoren stoppes, sender kompressorstyrin­gen et signal via datakommunikationen. Systemmanageren sender derefter signalet videre til de definerede regulatorer, som så lukker ventilen.
Der kan modtages signal fra kompressorstyringer af typen:
- AK-PC
- EKC Der kan sendes signal til regulatorer af typen:
- AK-CC
- EKC.
Afrimningsgrupper
Funktionen sender signal om afrimningsstart til en gruppe af regulatorer.
Adaptiv afrimning
Funktionen er en optimering af afrimningstidspunket i de enkelte fordamperstyringer. For at fordamperstyringen kan optimere med denne funktion, skal den kende kondenseringstemperaturen Tc. Systemmanageren læser kondenseringstemperaturen i kondensa­torstyringen og sender værdien til alle fordamperstyringer i gruppen. Der kan defineres op til 10 grupper af fordamperstyringer. En fordamperstyring kan kun være med i én gruppe. Der kan være op til 30 fordamperstyringer i én gruppe. Signalet fra kondensatorstyringen kan godt benyttes af flere grupper.
Evt. fejldrift Udebliver signalet med værdien af kondenseringstemperaturen til en fordamperstyring, vil fordamperstyringen gå i en fejlkom­penseringstilstand, der tager højde for det manglende signal.
P0 optimering
Denne funktionen vil tilpasse køleanlæggets sugetryk, så suget­rykket ikke bliver lavere end lige netop det mest belastede kølemøbel kan opretholde den ønskede temperatur.
Start af afrimningen kan komme fra et ugebasseret skema eller fra en kontaktfunktion, der tilsluttes systemmanageren. Når afrimningen er startet, er det op til de enkelte regulatorer, hvordan den afsluttes igen. Nogle på tid, andre på temperatur. Kølingen starter, når regulatoren giver tilladelse dertil. Hvis kølingen derimod skal starte på samme tid for hele gruppen af regulatorer, skal funktionen "Koordineret afrimning" vælges. Når afrimningen er afsluttet på den enkelte regulator, går regulatoren ind i en venteposition. Først når den sidste regulator har afsluttet afrimningen frigives hele gruppen til køling.
Som sikkerhed skal der indstilles en tid i de enkelte regulatorer. Det er en max. tilladelig ventetid, hvor der ventes på startsignalet til køling. Passeres denne tid, vil kølingen blive genoptaget uanset signaler fra datakommunikationen.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 91
Det sker ved at systemmanageren løbende:
- spørger rundt til udvalgte regulatorer
- finder det møbel, der kræver mest køling med det aktuelle sugetryk og følger temperaturen
- sender signal til kompressorstyringen om at sugetrykket kan tilpasses
- finder det sugetryk, hvor temperaturen lige netop er overholdt
Processen gentages løbende.
Et møbel vil ikke indgå i funktionen, når det lige har afsluttet en afrimning. Først efter 30 minutter hentes der data fra regulatoren. Tiden kan indstilles.
User Guide | Netværksstyring AK-SM 720
Lysstyring
Funktionen bruges til at styre belysningen i flere zoner af en butik. Funktionen styres ud fra et tidskema. Når der er behov for lys, vil en lysmåler registrere, om der er til­strækkeligt med dagslys eller om der skal tændes elektrisk lys. Det er muligt for brugeren at overstyre den automatiske lys-tilstand med en kontaktfunktion.
Systemmanageren kan håndtere op til 2 lysfølere, de skal være af typen 080Z2172. Systemmanageren kan håndtere op til 8 zoner. Behovet for lys indlægges i et eller flere tidsskemaer. Det samme skema kan bruges af flere zoner. For hver zone udvælges den aktuelle lysføler, samt lysniveauer for tænd og sluk af zonen. Yderlig indstilles minimumstider, så lyset ikke slukkes ved kortvarige ændringer i lysniveauet. Alle zoner kan udstyres med overstyringskontakter, som sætter den automatiske funktion ud af kraft.
Der kan også defineres en kontakt, der gælder for alle zoner. Denne kan f.eks. modtage signal andet udstyr f.eks. brand- eller alarmanlæg.
Eksempel
Adaptiv kantvarme
Adaptiv kantvarme anvendes for at få en energioptimal styring af kantvarmen på kølemøbler. Fordampningsstyringer med denne funktion skal modtage et signal med den aktuelle dugpunktsværdi. En dugpunktsføler tilsluttes systemmanageren, som herefter sender værdien til de respektive regulatorer via datakommunikationen.
Der kan defineres op til 3 grupper af fordamperstyringer. Hver gruppe skal have sin særskilte dugpunktsføler. Dugpunktsføleren skal placeres i samme rum som de kølemøbler, der skal modtage signalet. En fordamperstyring kan kun være med i en gruppe. Der kan være op til 30 fordamperstyringer i en gruppe.
Dugpunktsføleren skal være af typen 080Z2171.
Evt. fejldrift Udebliver signalet med værdien af dugpunktet til en fordamper­styring, vil fordamperstyringen gå i en fejlkompenseringstilstand, der tager højde for det manglende signal.
En butik er inddelt i 4 zoner. 3 salgsarealer og et lagerområde.
• De 3 salgsarealer benytter samme tidskema.
• I lagerområdet er der behov for lys 2 timer før og 1 time efter åbningstiden.
• Der laves to relativte skemaer med reference til butikkens åbningstider.
• Lysføleren placeres udenfor bygningen og måler det generelle dagslys.
• Lysniveauerne for zonerne indstilles, så lyset slukkes, når dagslyset giver tilstrækkeligt med lys i zonen.
De enkelte zoner har forskellige værdier, alt efter hvor meget
dagslys, der trænger ind.
• I lagerområdet opsættes en overstyringskontakt, der gør det muligt, at tænde lyset udenfor det planlagte skema, f. eks. ved vareleverancer om natten. En forsinkelsesfunktion medfører, at lyset går ud 1 time efter, at overstyringen er aktiveret.
• Der modtages signal fra alarmanlæg og brandalarm, så alt lys tændes, hvis der modtages signal.
Forbrugsmåling
Funktionen registrerer forbruget af el, vand, gas m.m. Disse målinger gemmes i systemmanageren og kan senere hentes frem til præsentation, analyse og afregning. Der skal anvendes et udvidelsesmodul type XM107A. Modulet er et pulstællermodul, som måler pulser i henhold til DIN 43 864. Omsætning fra fx strøm til pulser sker i en energitæller.
Tarif 3
Tarif 2 Tarig 1
Energitællere kan opdeles i flere grupper, fx en hovedmåler og flere bimålere. Hovedmåleren måler hele forbruget for installationen. Nogle hovedmåler er udstyret med tarif og synkroniseringskontakter.
• Tarifkontakterne skifter position afhængig af tarifskift.
• Synkroniseringskontakten skifter med jævne mellemrum (typisk hvert 15 min.) og indikerer, at en ny måleperiode er startet.
Disse kontakter kan tilsluttes systemmanageren, som vil overvåge skiftene og gemme tarifinformationen og forbrugsdata på alle de tilsluttede energimålere ved starten af ny måleperiode.
Bimålere måler en del af forbruget. Det kan have interesse at kende fx frostafdelingens energiforbrug.
92 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Måleintervaller, samt brug af synkroniserings- og tarifindgange indstilles fælles for alle energimålere. Hvis disse indgange ikke anvendes vil systemmanageren selv lave en måleperiode.
Systemmanageren understøtter op til 8 energimålere.
Konverteringsforholdet, enhed og pulser pr. enhed skal indstilles afhængig af den aktuelle konfiguration. Konverteringsforholdet for strøm- og spændingstransformatorer ganges sammen. Konver­teringsforholdet er defineret som primær / sekundær signal. Hver måling kan navngives, så det letter den senere gennemgang af data. Enhedens navn er også valgfrit. Det er muligt at starte og stoppe den enkelte energitæller. Det er også muligt at nulstille den aktuelle tællerværdi til 0 eller til en anden værdi ved f.eks. skift af energitæller. Tidspunktet for denne indstilling vil blive gemt.
Spidslastbegrænsning
Funktionen gør det muligt at undgå høje spidsbelastninger. Energipriser kan afregnes forskelligt fx
• spidsforbrug
• spidsforbrug i en periode
• forskellig værdi hen over døgnet Funktionen ligger et loft over forbruget indenfor en periode, og udjævner forbruget.
Forbruget bliver overvåget indenfor en måleperiode. Stiger forbruget over en grænseværdi, vil forbruget gradvis blive koblet ud ved hjælp relæer. Når forbruget igen er under grænseværdien, sker en genindkobling. Der kan udkobles i 10 trin. Det aktuelle forbrug skal registreres som nævnt under for­brugsmåling.
Ved starten på en periode vil alt forbrug være indkoblet i et ind­stilleligt tidsrum (neutral tid), så funktion har et beregningsgrund­lag inden reguleringen starter. For at opnå, at reguleringen er stabil, er start af udkobling og genindkobling
indstillelige som procent af maximalt forbrug. En udkobling vil sker i en prioriteret rækkefølge, så forbruget, der er mest egnet til udkobling, skal tilsluttet udgangen med laveste prioritet. Relænummer 1 har højeste prioritet og er det sidste, der kobles ud, relænummer 2 har næsthøjest osv. Højeste nummer kobles ud først. Ved genindkobling, kobles først med relæet, som sidst blev koblet ud. Udkobling af et forbrug er beskyttet af en indstillelig minimumstimer, der sikrer at relæet ikke skifter oftere end forbruget tillader. Aktuel grænse, aktuel beregning af forbrug, samt relæstatus kan udlæses via Service tool.
• Funktionen navngives
• Det angives hvilken energimåler, der reguleres i forhold til.
• Der kan være forskellige tariffer. Der kan modtages signal på to indgange om forskellige tariffer. Ud fra signalerne kan der dannes 3 grænseværdier. De forskellige grænser aktiveres således:
Tarif 1 - 2 (indgang ) Tarif 3 (indgang ) Aktuel tariff
Inaktiv Inaktiv Tarif 1 grænse Aktiv Inaktiv Tarif 2 grænse Inaktiv Aktiv Tarif 3 grænse Aktiv Aktiv Tarif 3 grænse
For hver tarif skal der indstilles en grænseværdi, som system­manageren vil udkoble efter.
Begrænsninger
Følgende begrænsninger skal overholdes. Ellers vil datakommuni­kationen blive overbelastet.
Tarif
fx 90%
fx 80%
Synkroniseringstid fx hvert15. min.
Funktion Max. antal
grupper
Dag-/natfunktion 20 30 controllers On/Off funktion 5 120 sektioner Afrimningsgruppe 20 30 controllers Adaptiv afrimning 10 30 controllers P0-optimering 5 120 sektioner Lysstyring 2 light sensors and 8 relays Adaptiv kantvarme 3 30 controllers Forbrugsmåling 8 pulse counters
Max. antal per gruppe
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 93
User Guide | Netværksstyring AK-SM 720
Logs
Dataopsamling i systemmanageren
Dataopsamlingen foretages i den systemmanager, som de enkelte regulatorer er forbundet til.
Ved definition, start, stop og præsentation af en dataopsamling (logs) vil det være nødvendigt med en kontakt til en betjenings­flade. I den øvrige tid vil systemmanageren selv sørge for opsam­lingen af data. Der kan således opsamles data på et anlæg, der ikke er direkte tilsluttet en PC. De opsamlede data kan derefter hjemtages periodevis til en PC, så de kan præsenteres. Hjemtagningen kan fx foretages via en telefonforbindelse.
Der kan oprettes to forskellige log-typer i systemmanageren:
1) Food Safety logs (“myndigheds-logs”) og
2) Service logs. Forskellen på disse udgøres hovedsageligt af de intervaller, hvormed der kan logges data, og dermed længden af den tidsperi­ode, som hukommelsen kan rumme.
Begrænsninger:
- Der kan oprettes max. 200 stk. logs i en systemmanager.
- Hver log vil repræsentere én regulator
- Hver log kan maksimalt indeholde 10 parametre
- Intervaltiden for Food Safety logs er imellem 15 minutter og 24 timer
- Intervaltiden for Service logs er imellem 1 minut og 4 timer
- Hvis der oprettes mange service logs, vil datakommunikationen blive overbelastet, og der vil forekomme "huller" i logdata.
Når en log startes, vil dataopsamlingen ikke nødvendigvis ske omgående, idet alle aflæsninger af data vil ske til tider, der er justeret efter logintervallet. Dette indebærer fx, at ved en log med et interval på 15 minutter, vil data blive aflæst på tidspunkter, der er et multipla af de 15 minutter, altså på klokkeslet med minuttal 0, 15, 30 og 45. Tilsvarende vil en log med et interval på 2 timer blive aflæst på lige timetal, altså klokken 0, 2, 4, 6 osv. op til kl. 22. Og en med et interval på 6 timer klokken 0, 6, 12, 18. Disse faste logtidspunkter kan ikke ændres.
Såfremt en log har været stoppet i en periode og derefter startes igen, vil der for den manglende periode mangle data.
Systemmanageren foretager løbende en kontrol af samtlige log­opsætninger via en simpel checksumsberegning. I tilfælde af fejl vil den pågældende log blive slettet. Derefter gives alarm med oplysning om lognummeret.
Ved opsætningen af logs vil systemmanageren vise hvor meget af kapaciteten, der bliver reserveret. Hvis max. kapaciteten nærmer sig, skal enten intervaltiden gøres længere eller logperioden gøres kortere.
Logfunktionen er i stand til løbende at opsamle og gemme data fra de regulatorer, der er tilsluttet det netværk, som den pågæl­dende systemmanager er master for. Definition, start, stop og præsentation af en dataopsamling (logs) skal foretages fra software type AK-ST. Endvidere kan dataopsamlingerne hentes ud og præsenteres i software type AKM.
Alle logs i systemmanageren er “rullende”, dvs. at data overskrives, hvis de ikke er hjemtaget indenfor den indstillede periodetid (forældelsestid).
Logopsætningen vil blive slettet, og alle de opsamlede data vil gå tabt, hvis systemadressen for systemmanageren bliver ændret eller hvis forsyningsspændingen ernes og batteriet er defekt eller afmonteret.
Såfremt der slettes logs (en enkelt eller alle), uden at de loggede data er blevet hjemtaget, vil disse data gå tabt. Der gives ikke nogen alarm ved en sådan sletning.
94 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Så meget fylder en dataopsamling
Ved oprettelsen af en log, bliver der afsat plads til data. Hvor meget plads der afsættes, er bestemt af flere parametre. Hvor meget plads, der bliver reserveret, kan ses ved oprettelsen af nye logs.
Eksempel: Der opsamles kun Food Safety logs Hvis der logges 6 parametre fra 20 regulatorer med 1 times interval, og periodetiden indstilles til 540 timer, vil dette udnytte 9% af lagerkapaciteten. (Efter de 540 timer (22,5 døgn) vil de ældste data blive overskrevet af nye data.)
I det følgende er der givet eksempler på 3 anlægstørrelser, med forskellige muligheder for logdefinitioner:
Antal regu-
latorer
20
50
100
Log type Antal log
Én type Food Safety
Kombineret
Én type Food Safety
Kombineret
Én type Food Safety
Kombineret
Food Safety 20 6 1 h 180 h 3
Service 4 10 1 min. 12 h 3
Food Safety 50 6 4 h 360 h 6
Service 6 10 1 min. 6 h 3
Food Safety 100 8 4 h 120 h 12
Service 10 10 1 min. 12 h 8
20 6 1 h 540 h 9 20 10 4 h 960 h 6
50 6 1 h 216 h 10 50 6 4 h 864 h 10
100 6 1 h 100 h 10 100 6 4 h 360 h 8
Antal para-
metre
pr. log
Intervaltid Periodetid
Udnyttet kapacitet (%)
Én type Kombineret
6
9
20
Alarmlogs:
Se alarmer.
Eventlogs:
Se alarmer.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 95
User Guide | Netværksstyring AK-SM 720
Betjening
Direkte betjening
Opsætning og betjening foretages med software type AK-ST. Der er adgang efter korrekt password.
Remote betjening
Efter opsætningen kan betjeningen foretages på afstand — enten via modem eller via IP-netværk. Betjeningen foretages ligeledes med software type AK-ST. Der er adgang efter korrekt password.
Sikkerhed Under opsætningen af systemmanageren skal der indtastes en destination og et password. De samme indstillinger foretages på det eksterne anlæg. Ved opkald bliver navnet krydstjekket, og der skabes kun kontakt, hvis navnet er 100% identisk. Efter kontakt kræves yderligere korrekt password, så brugeren er identificeret.
Systemsoftware type AKM Systemmanageren kan ikke betjenes fra AKM, men AKM kan modtage alarmer og logs. Se venligst de respektive afsnit.
Indstilling i Systemmanager Indstilling i Service tool
Indstilling i AKM
96 | BC041586425769da-000601 © Danfoss | DCS (vt) | 2020.01
User Guide | Netværksstyring AK-SM 720
Ur
Urfunktion
Systemmanageren har indbygget en urfunktion, der anvendes til:
- Tidsstempling af alarmer
- Synkronisere urene i alle de tilsluttede regulatorer.
- Skifte imellem sommer/vintertidsindstilling.
- Skemafunktioner til bl.a. dag/natstyringer
- Logfunktion. Log kan kun opsamles, når uret er startet.
Den systemmanager, der får tildelt adresse 1 på et netværk får den overordnede urfunktion. Denne systemmanager vil synkronisere urene i alle regulatorer på netværket. Er der også tilsluttet yderligere systemmanagerer via IP-netværket, vil de også få synkroniseret uret fra adresse 1. Urene synkroniseres efter hver opstart af systemmanageren, og derefter mindst én gang i døgnet. Hvis en regulator har været strømløs i over 2 minutter, vil uret blive synkroniseret, når regulatoren igen registreres på netværket.
Urmodulet er monteret i systemmanageren fra fabrikken.
Kun uret benytter batteribackup. De øvrige funktioner er uafhængig af batteribackup. Når batteriet trænger til at blive skiftet, vil der blive sendt en alarmmeddelelse.
Efter et batteriskift skal urfunktionen indstilles.
3 V CR2032
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 97
Danfoss tager sikkerhed og integriteten af sine applikationer alvorligt og investerer løbende i at bringe produkter og tjenester til markedet, der har de bedste sikkerhedsfunktioner og teknologier. Danfoss-produkter er konstrueret til at vare mange år, og når teknologier og sikkerhedsrisici udvikler sig, er det vigtigt at sikre, at basale bedste praksis er på plads, så uanset hvor gammelt dit produkt er, kan du have et niveau af sikkerhed, der fortsætter med at understøtte dine forretningsbehov.
Læs det vigtige afsnit nedenfor for at forstå anbefalet bedste praksis til at sikre dine kontrolsystemer, når du opretter forbindelse til digitale netværk. Den nuværende generation af Danfoss-kølebetjeningens system regulatorer er indbyggede enheder designet til at blive installeret bag sikre netværk og firewalls. På grund af den lange levetid for
Overvejelser om installation
flere Danfoss-produkter, der er installeret i marken, er det vigtigt, at der tages vigtige sikkerhedsforanstaltninger for at beskytte dit netværk. Overvej de vigtige anbefalinger nedenfor for at sikre, at din applikation har et minimum af netværkssikkerhed og integritet.
• Sørg for, at din System Manager IKKE er tilsluttet et åbent eller
offentligt netværk
• Danfoss anbefaler på det kraftigste at ændre produktets standardbrugernavn og adgangskode
• Del eller offentliggør ikke brugernavn og adgangskoder
• Se tilgængelige industristandarder (dvs. ISO / IEC 27002:
2013) for yderligere henvisning og vejledning om organisatoriske informationssikkerhedsstandarder og praksis for informationssikkerhedsstyring.
Utilsigtet skade, dårlige installationer eller forhold på stedet kan give anledning til funktionsfejl i kontrolsystemet og i sidste ende føre til en anlægs nedbrud.
Enhver mulig beskyttelse er indarbejdet i vores produkter for at forhindre dette. En forkert installation, for eksempel, kan dog stadig give problemer. Elektroniske kontroller erstatter ikke normal, god teknisk praksis.
Danfoss er ikke ansvarlig for varer eller plantekomponenter, der er beskadiget som følge af ovennævnte fejl. Det er installatørens ansvar at kontrollere installationen grundigt og montere de nødv­endige sikkerhedsanordninger.
Der henvises specielt til nødvendigheden af signaler til regula­toren, når kompressoren stoppes og behovet for væskemodtagere inden kompressorerne.
Din lokale Danfoss-agent hjælper med yderligere rådgivning osv.
© Danfoss | DCS (vt) | 2020.01 BC041586425769da-000601 | 98
ADAP-KOOL®
Loading...
