Övervakningsenhet med larmfunktion och datainsamling

AK-SM 350

ADAP-KOOL® Refrigeration control systems

Inledning

AK-SM 350 är en kombinerad datainsamlings- och övervakningsenhet för kylanläggningar i små och medelstora livsmedelsbutiker. Den används för att registrera temperaturen i de olika kylmöblerna, lagra informationen och presentera den i dokumentation enligt myndighetskrav. Förutom att göra temperaturregistreringar nns det larmgränsinställningar, och enheten larmar om ett tröskelvärde överskrids. Larmet visas på displayen och kan skickas till en extern mottagare, till exempel en mobiltelefon eller ett serviceföretag.

Enheten placeras centralt i butiken och det användarvänliga gränssnittet gör det enkelt att följa de olika temperaturvärdena. Med bara ett par knapptryckningar visas grafer över de olika temperatursekvenserna och i händelse av larm kan orsaken avläsas från displayen. Alla butikens anställda kommer att kunna sköta övervakningsenheten, medan endast auktoriserad personal har tillgång till viktiga lösenordsskyddade inställningar.

Inställningar görs via frontpanelen, men om många namn och inställningar används kan de anges via programvara typ AK-ST. Programmet installeras på en PC och inställningarna skrivs in via datorns tangentbord Om mer än en AK-SM 350 ska programmeras med samma inställningar, kan du dra nytta av AK-ST-programmets kopieringsfunktioner.

Fördelar

• En kompakt enhet för registrering av temperatur

• Samlar in temperaturinformation som kan presenteras för experter

• Systemenhet med

- Optimering av insugningstryck (P0-optimering)

- överstyrning av dag/nattfunktioner

- Larmfunktion

Innehåll

Översikt ............................................................................. 3

Data .................................................................................. 6

Beställning ................................................................................................7

Installation ....................................................................... 8

Montering ................................................................................................. 8

Anslutningar ............................................................................................ 9

Extern kommunikation ......................................................................12

Konguration ................................................................ 13

Övervakningsenhetens funktioner .......................14

Displayen ................................................................................................14

Översiktsdisplayen .......................................................................14

Displayvisning av daglig drift ...................................................15

Huvudmeny ....................................................................................15

Dagliga funktioner - inställningar/justeringar ..........................16

Inställning av dag/nattfunktioner ..........................................16

Injectio On .......................................................................................17

Starta avfrostningar .....................................................................18

Adaptiv avfrostning .....................................................................19

P0 optimiering ...............................................................................19

Adaptiv Särgwärme .....................................................................20

Kongurationsinställningar .............................................................21

Grundläggande inställningar ...................................................21

Inställning av punkter .................................................................24

Larminställningar ..........................................................................33

Larmvägar ........................................................................................34

Larmmottagare ..............................................................................36

Skrivarinställning ..........................................................................40

IP-inställningar ...............................................................................41

Reläinställningar ...........................................................................41

Inställning för andra nätverk via protokollgränssnit ........43

Larm prioritet .................................................................................43

Daglig användning ..................................................... 44

När ett larm uppstår............................................................................44

När du vill skriva ut en datainsamling ..........................................45

När du vill se en graf över temperaturförändringarna ...........46

När du vill ändra butikens öppettider ..........................................47

När du vill ändra avfrostningstiderna ...........................................48

Bilaga - templatefunktion (mallar) ........................ 49

Menu Översikt .............................................................. 53

2 Manual RS8EF607 © Danfoss 01-2016 AK-SM 350 Version 2.5x

Översikt

Antal anslutningar

AK-SM 350 är en central övervakningsenhet som kan övervaka upp till 65 mätvärden, Till exempel:

- upp till 16 direktanslutningar från givare eller brytarfunktioner

- signaler från separata kylregulatorer av EKC- och AK-typ, via datakommunikation och AKC via interface AK-PI 200

- signaler från gasdetektorer. De här mätvärdena kan även överföras via datakommunikation.

Larm

Enheten larmar på era olika sätt:

• Med en ljudsignal

• Genom blinkande dioder på frontpanelen

• Genom att en larmsymbol visas på displayen

• Enheten kan dessutom skicka larmen till externa larmmottagare. Larmen kan delas in i olika prioritet och tid och skickas till olika larmmottagare vid olika tider på dagen.

Larm från fristående kylregulatorer och som har tagits emot via datakommuniation skickas vidare till övervakningsenheten. Varningarna genereras sedan enligt ovan.

Datainsamling

Alla denierade punkter kan registreras och sparas med förinställda tidsintervall. Värdena visas på displayen och sparas genom att skrivare, PC eller modem kopplas.

Signaler

Följande signaltyper kan tas emot:

• Temperaturmätvärden

• Brytarfunktioner

• Pulssignaler för output-mätning

• Spänningssignal

• Strömsignal

• Signaler från kylregulatorer av EKC- och AK-typ.

• Signaler för P0-optimering

• överstyrning av dag/nattfunktioner.

Gasdetektorer

En eller era av mätpunkterna kan vara en gasdetektor. Gasdetektorn ansluts till datakommunikationen och skickar därefter mätvärdet till övervakningsenheten. Om övervakningsenhetens angivna tröskelvärde överskrids utlöses ett larm. Mer information om gasdetektorer nns i dokumentationen RD7HA eller USCO.EN.S00.A

Externa anslutningar

• Modem Ett modem kan anslutas så att enheten kan stå i kontakt med externa larmmottagare eller serviceföretag. Standardmodem för telefoner kan användas, eller GSM-modem för mobiltelefoni.

• Ethernet Länken till externa larmmottagare och serviceföretag kan ske via ett TCP/IP-nätverk.

• PC Det går att koppla en PC till enheten. Datorn kan vara stationär, bärbar eller en handdator. Inställningar och/eller larmmottagning kan utföras via ett driftsprogram.

• Serviceföretag Användare av följande program kan ta emot larmanrop från enheten. Programvara ur AK-serien (för att hantera och inställning) Programvara av typen AKM (endast för att ta emot larm och logga data)

Säkerhet

Viktiga inställningar skyddas med lösenord. Vid in- och utloggning från externa enheter krävs en extra säkerhetskontroll för att veriera anslutningen. Kontrollen utförs under inställningen.

Skrivare

Med en skrivare ansluten kan insamlade data skrivas ut. Skrivaren måste vara HP PCL-3-kompatibel. Utskriften kan innehålla:

• Mätpunkternas aktuella värden

• Grask mätning av temperaturförloppet

• Larmhistorik

AK-SM 350 Version 2.5x Manual RS8EF607 © Danfoss 01-2016 3

Batteri-backup

Enheten innehåller ett batteri så att klockfunktionen bibehålls vid avbrott i strömtillförseln. Temperaturregistreringen återupptas när strömmen återvänder. Alla instsällningar bibehålls under strömavbrottet.

Drift

Följande driftsalternativ visas på övervakningsenhetens framsida:

Knappen Escape

• Går tillbaka till displayvisningen

Navigering

• Med pilknapparna ändrar du vad som fokuseras på dislayen. Värdena kan ändras.

• Med Enter-knappen verkställs ett val.

Om en pil visas i displayens övre högra hörn nns det era menyer på den här nivån. Tryck ned en pilknapp för att ytta till nästa meny.

Meny

Ger åtkomst till menysystemet och därmed inställningsmöjligheter. Se sidan 15 för mer information.

Larmsignaler och larmhantering

• Lysdioden blinkar vid nytt larm

• Lysdioden tänds när larmet bekräftas men felet ännu inte har åtgärdats.

• Lysdioden släcks inte förrän felet har åtgärdats och åtgärden har bekräftats.

• Knappen visar larmtexten och stoppar larmsignalen när den trycks ned två gången.

Se baksidan för mer information.

Utskrift

• Startar utskriftsfunktionen. Används endast om skrivaren är ansluten till enheten.

Se sidan 40 för mer information.

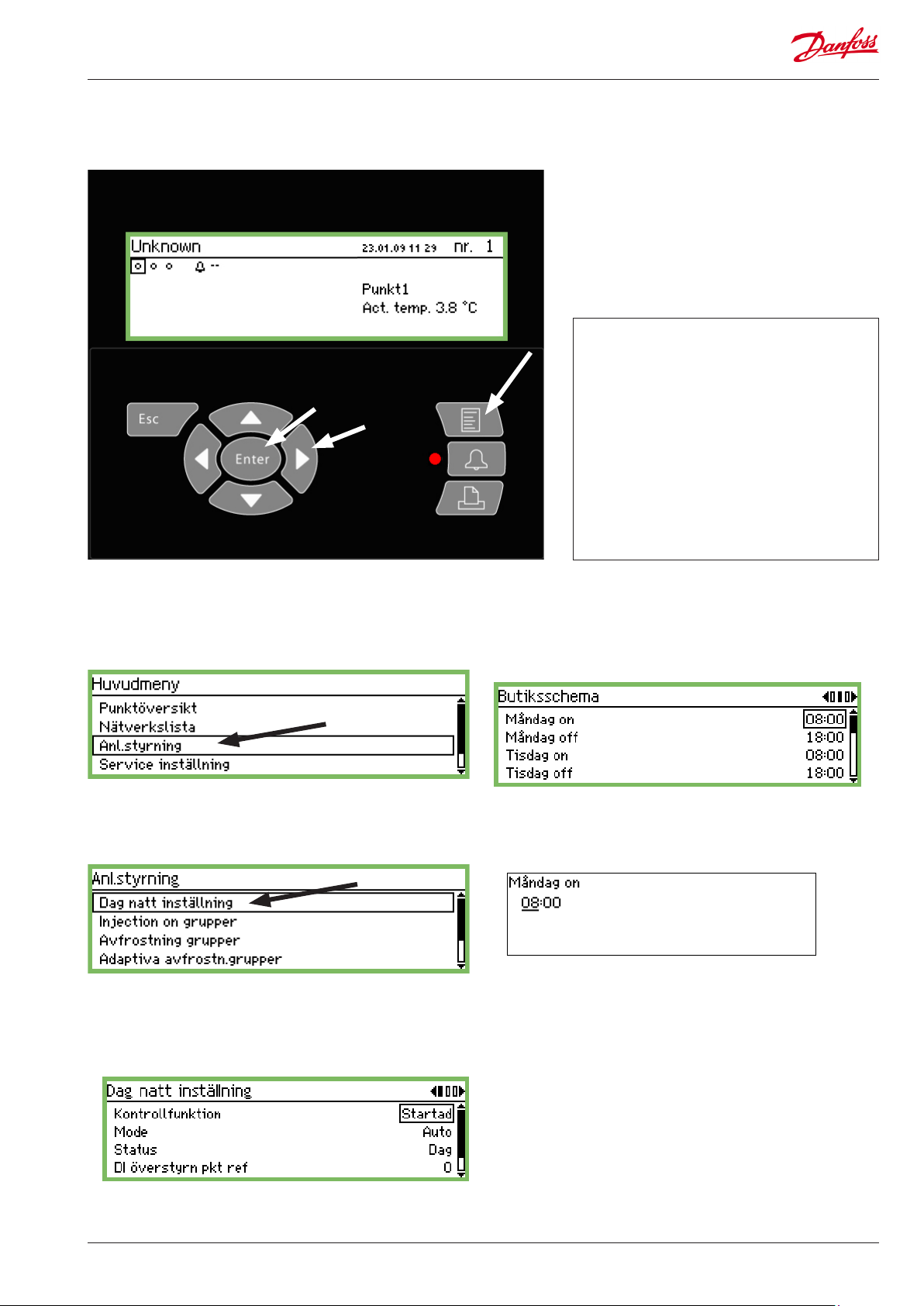

Displayen

Flera visningar används i det dagliga arbetet. Här följer en kort presentation:

• Översiktsvisningen med alla mätpunkter

• Punktdetaljsvisningen med alla punkters akutella värden

• Punktdetaljsvisning från en regulator

• Grafdisplay som visar tidigare mätvärden på punkten.

• "Mer detaljer" från en punkt

• "Mer detaljer" från en regulator

Beskrivningar av displayvisningarna visas längre fram, med början på sidan 14.

4 Manual RS8EF607 © Danfoss 01-2016 AK-SM 350 Version 2.5x

Larmsituationer

Vid ett larm händer föjande:

Blinkar

Visar larmsymbolen

- En larmsymbol visas i översiktsdiplayen för den aktuella punkten

- Lysdioden vid larmknappen blinkar

- Den inbyggda sirenen ljuder under en förutbestämd tidsperiod (men endast om perioden har denierats)

- Om ett relä har denierats för larmfunktionen aktiveras reläet

- När du markerar punkten i fråga visas även larmsymbolen längst ned till vänster

- Larmtexten skrivs in i listan över aktiva larm

- Om externa larmmottagare har denierats skickas larmet och larmtexten vidare till mottagaren.

Här visas larmgränserna och fördröjningstiden

Vid tryck på larmknappen:

- Larmlistan visas på displayen

Om du väljer ett larm från listan över aktiva larm och sedan trycker på Enter visas detaljinformation om larmet.

Om du trycker på larmknappen igen:

- Alla larm har bekräftats (bekräftelse på att du har sett dem)

- Den inbyggda sirenen tystnar

- Om ett larmfunktionsrelä har denierats återgår det till tillståndet "inget larm". (reläkonguration, sidan 41).

- Lysdioden vid larmknapppen slutar blinka och ändras till att lysa konstant om felet fortfarande nns kvar. Den slocknar om felet har försvunnit.

- Larmtexten överförs till listan "Larmhistorik"

- Aktiva larm fortsätter att visas i displayen.

(Den sista knapptryckningen (bekräftelsen) kan skyddas med ett lösenord.)

När larmet försvinner:

- Larmsymbolen i översiktsdisplayen försvinner

- Ett meddelande om avstängt larm skickas till larmmottagarna (endast IP-, SMS och modemanslutningar).

Du kan se larmhistoriken genom att först trycka på larmknappen och sedan på högerpilsknappen

Larmhistoriken kan lagra upp till 200 larm. När 200 larm har loggats skrivs de äldsta larmen över av nya larm.

Händelseloggen visas om du trycker på larmknappen och sedan på högerpilsknappen två gånger

AK-SM 350 Version 2.5x Manual RS8EF607 © Danfoss 01-2016 5

AK-SM 350

Matningsspänning 115 V / 230 V

+10/-15 %, 50/60 Hz, 10 VA

Data

Anslutning PT 1000 ohm vid 0°C eller

Pulsräknaringångar för outputmätning

Display Grask LCD, 240 x 64

Direkta mätpunkter 16

Totalt antal punkter 65

Mätintervall, allmänt -100 till +150°C

Mätnoggrannhet vid Pt 1000 Upplösning 0,1 K

Mätintervall 15, 30, 60, 120 eller 240 minuter

Datakapacitet 12 MB ash

Batteri-backup Knappcell för klockfunktion (2032)

Matningsspänning för till exempel trycktransmittrar

PTC 1000 ohm vid 25°C eller NTC 5000 ohm vid 25°C eller Termistor (-80 till 0, -40 till 40 eller 0 till 100°C) Digitala On-/O-signaler Standard 0 - 10 V / 4 - 20 mA signal

Enligt DIN 43864. (Endast för ingång 1 och 2)

Noggrannhet: +/- 0.5 K

Registrering av alla data från alla mätpunkter med 30 minuters intervall under ett år. Senaste 200 larmvarningarna

5 V max. 50 mA 12 V max. 50 mA

Skrivaranslutning HP PCL-3, Parallell

Modemanslutning RJ 45

TCP/IP-anslutning RJ 45

PC-anslutning RJ 45 (RS 232)

Datakommunikation RS232, RS485 (LON), RS485 (MOD-

Reläer Kvantitet 2

Max belastning 24 V a.c. eller 230 V a.c.

Inkapsling IP 20

Omgivning 0 till 50°C under drift

-20 till +70°C under transport 20-80 % RH, ingen kondens Ingen stötpåverkan/inga vibrationer

Godkännanden EN 60730-1 och EN 60730-2-9

Vikt 1,6 kg

Kapacitiv last

Reläerna kan inte användas för direktanslutning av kapacitiva laster som lysdioder eller för att slå på/av EC-motorer. All last med omkopplingsbar strömförsörjning måste anslutas via en lämplig kontaktor eller liknande.

bus), RS485 (TP) (TP = tredje part)

Imax (AC-1) = 5 A Imax (AC-15) = 3 A

EN 61000-6-3 och EN 61000-6-2 EN 12830 och EN 13485

6 Manual RS8EF607 © Danfoss 01-2016 AK-SM 350 Version 2.5x

Beställning

Typ Mätpunkter Beskrivning Språk Kodnummer

Engelska, tyska, franska,

holländska, italienska

AK-SM 350 16

Kabel för PC (se även dokumentationen för AK-ST 500)

Modemkabel 080Z0261

Med ingångar för PT 1000 ohm, PTC 1000 ohm , NTC 5000 ohm

RJ 45 - Com port 080Z0262

Engelska (UK), spanska,

portugisiska, engelska (US)

Engelska, polska, tjeckiska 080Z8504

080Z8500

080Z8502

AK-SM 350 Version 2.5x Manual RS8EF607 © Danfoss 01-2016 7

Installation

Montering

Öppna

1. Lossa på ett av två snabbspännen på enhetens sida.

2. Lossa kåpan.

Stänga

Tryck kåpan på plats så att de två spännena stänger med ett klick.

Placering

Enheten bör placeras enligt följande:

• I ögonhöjd

• Ej i direkt solljus

• Ej så att starkt ljus kan orsaka reexioner i displayen

• Ej i extrem temperatur eller i fuktig miljö

• Ej nära elektriska störningskällor

Enheten säkras med 3 skruvar. Den översta placeras i ögonhöjd. Se till att skruvhuvudet inte sticker ut så att det kommer i kontakt med kretskortet. Häng sedan enheten på skruven och fäst de två återstående skruvarna.

8 Manual RS8EF607 © Danfoss 01-2016 AK-SM 350 Version 2.5x

Anslutningar

Princip

Upp till 16 direkta mätvärden kan anslutas till AK-SM 350. Om antalet direkta mätpunkter inte räcker till kan era mätvärden hämtas från en AK-LM 330. Mätvärdena kan hämtas med datakommunikation via RS485 – LON. Mätvärden från en gasdetektor kan också hämtas från den här datakommunikationen.

Om separata kylregulatorer används (av typen EKC eller AK), kan temperaturvärden hämtas från dessa regulatorer. Värdena hämtas med datakommunikation via RS485 - LON eller MOD-bus.

Regulatortyp AKC (DANBUSS-datakommunikation) kan anslutas via AK-PI 200 som är ansluten till TCP / IP-ingång.

Översikt över anslutningar

Matningsspänningen ansluts på vänster sida. Bredvid den här anslutningen nns två reläer som till exempel kan användas för återställning av modemet, eller som övervaknings- eller larmrelä. Av säkerhetskäl måste båda reläerna använda samma spänning – 24 V i ena reläet och 230 V i det andra är inte tillåtet.

Alla anslutningar på högersidan är lågspänningsanslutningar. Det nns tre typer av datakommunikation som kan anslutas till andra kylregulatorer från Danfoss som är utrustade för samma typ av datakommunikation. Därefter följer en 5 V och en 12 V matning. De kan användas för matningsspänning till en trycktransmitter som ska skicka en signal till den ena av mätpunkterna. Längst till höger nns 16 kontakter. De kan kopplas upp på önskat sätt till signaler från givare, brytarfunktioner och spänningssignaler på upp till 10 V. Eventuella pulsade mätvärden måste kopplas till nr 1 eller 2.

LON

1. 2. 4. 3.

1. Matningsspänning

Matningsspänningen måste vara 230 V AC eller 115 V AC. Vid anslutning måste omkopplaren ha angetts till den aktuella spänningen.

Enligt tillåtna toleranser ingår även matningsspänningar på 110 V och 120 V i matningsspänningen på 115 V.

AK-SM 350 Version 2.5x Manual RS8EF607 © Danfoss 01-2016 9

2. Reläer

De två reläerna kan användas till:

• Extern larmfunktion Vid anslutning enligt bilden ljuder ett larm i en larmsituation eller om spänningen till AK-SM 350 bryts.

• Återställning av matningsspänning till ett modem Efter ett strömavbrott kontrollerar AK-SM 350 matningsspänningen till modemet och kontrollerar att modemet startar om korrekt.

• Övervakning Här aktiveras reläet i tidsintervall, till exempel en gång i timmen. Om reläet inte har aktiverats på utsatt tid utlöses ett larm från en extern enhet.

De två reläerna måste anslutas till antingen hög- eller lågspänning (115/230 V), men inte till lågspänning på det ena och högspänning (115/230 V) på det andra.

3. Direkta mätpunkter

Det nns 16 direkta mätpunkter. Alla udda nummer är signalingångar. Alla jämna nummer är jord. Alla jämna nummer på kretskortet bakom kopplingslisten är kopplade till gemensam jord. Om du använder en gemensam jordledning till era mätpunkter bör du dela up den i grupper. Sätt inte temperatursignaler, brytarsignaler och spänningssignaler i samma grupp. Håll avstånd till elektriska störningskällor och starkströmsledningar.

Relä 1

Relä 2

Givaranslutningar Den ena ledaren kopplas till ett udda nummer på kopplingslisten. Den andra kopplas till jord (jämnt nummer).

On/O-signaler från en brytarfunktion Den ena ledaren kopplas till ett udda nummer på kopplingslisten. Den andra kopplas till jord (jämnt nummer). Brytaren kan antingen vara en slutning eller en brytning. Detta denieras under inställningen.

Output-värden (pulsregistrering) Endast mätpunkterna 1 och 2 kan användas för mätning av output-värden. De här ingångarna har utformats för snabba växlingar mellan on och o. Pulser mäts enligt DIN 43864. Signalen är kopplad som en on-/o-signal.

Spänningssignal Spänningen kan variera mellan 0 och 10 V DC. Minuspolen är kopplad till jord (jämnt nummer).

Strömsignal Strömsignalen kan variera mellan 4 och 20 mA. Minuspolen är kopplad till jord (jämnt nummer).

DIN 43864 S01-gränssnitt

Gasdetektor av typen DGS Gasdetektorn kan avge en spännings- eller strömsignal för AKSM 350.

10 Manual RS8EF607 © Danfoss 01-2016 AK-SM 350 Version 2.5x

4. Datakommunikation

Om mätvärdena ska kunna hämtas via datakommunikation måste det göras enligt följande:

Regulatorer

AK-SM 350 kan ta emot signaler från ett antal regulatorer. Regulatorerna är anslutna med datakommunikation via RS485LON eller RS485-MOD-bus. De här två typerna kan inte blandas.

Kabel Det nns inga krav angående placering av AK-SM 350 för datakommunikationen. Den kan placeras i ena änden av kabeln eller var som helst längs kabeln.

Ledningar

• LON-bus Det nns inga krav angående A- och B-anslutningarnas polarisation. Skärmanslutningen måste loopas framåt för varje regulator.

• MOD-bus A+ måste kopplas till A+. B- måste koppas till B-. Skärmanslutningen måste kopplas vidare och monteras i alla regulatorer.

Terminering

Båda ändarna på kommunikationskabeln måste termineras med ett motstånd på 120 Ω. I vissa EKC-regulatorer har en termineringsbygel monterats. Termineringen sker genom att bygeln kortsluts.

Den aktuella installationen av datakommunikationskabeln måste ha gjorts i enlighet med kraven i dokumentet "Data kommunikation mellan ADAP-KOOL® kylregulatorer". Dokumentationsnr = RC8AC.

Adressering Alla regulatorer måste ha en adress angiven. Den här adressen känns sedan igen av AK-SM 350.

Men detta gäller endast om adressen inte redan har denierats för den andra sidan (en annan regulator på samma/annan datakommunikation). Om den redan har använts behålls den existerande inställningen och den senast angivna används inte. Du bör inte heller använda en adress som redan används av en gasdetektor.

Dubblettadresser tillåts inte.

• För varje EKC-regulatoradress måste "o03" anges.

• AK-SM 350 kan sedan ta emot de här adresserna. Det kan ske på två sätt:

- Antingen genom att aktivera "o04" på varje EKC-regulator,

men detta kräver att det nns spänning på AK-SM 350. (Regulatorer med MOD-bus-kommunikation har inte någon "o04".)

- Eller genom att aktivera "skanningsfunktionen" i AK-SM 350.

För att detta ska fungera måste ekc-regulatorns adress ha angetts. En regulator med MOD-bus-kommunikation hittas

bara genom den här skanningsfunktionen. I den senare inställningen vill vi aktivera "skanningsfunktionen" och efter det visas alla adresser i nätverkslistan.

Gasdetektor av typen GD

Om en GD-gasdetektor ska användas måste den anslutas till TP-datakommunikationen. Mer information om montering och anslutning nns i dokumentationen RD7HA. Ange adressen i gasdetektorn (max 65 tecken). En adress till en EKC-regulator måste vara unik. Notera adressen. Den används igen senare, när AK-SM 350 ska ställas in.

AK-SM 350 Version 2.5x Manual RS8EF607 © Danfoss 01-2016 11

Extern kommunikation

80Z260.11

På enhetens sida nns kontakter för extern kommunikation. De kan användas enligt följande:

• Ställa in enheten

• Ta emot larm på ett serviceföretag

• Ta emot larm via mobiltelefon

• Service

• Ansluta skrivare. Skriva ut loggar och larm

PC-anslutning

Den här anslutningen kan användas när du ställer in enheten eller utför service. PC:n måste ha AK-serviceverktygsprogrammet installerat. Om text behöver skrivas in för enskilda punkter är det en god idé att använda en PC-anslutning. Om era enheter med samma inställningar ska installeras kan du ha god nytta av kopieringsfunktionen i AK:s serviceverktyg. Det går också bra att ta ut loggar från enheten på det här sättet.

Se även dokumentationen för AK-serviceverktyget.

TCP/IP-anslutning

Här kan enheten kopplas till ett Ethernet eller så kan en enhet anslutas för inställning och service.

Modemanslutning

Här kan ett modem anslutas till antingen ett fast eller mobilt nätverk.

Danfoss

Fx AK-PI 200 och regulatorer med DANBUSSdatakommunikation

Skrivaranslutning

Skrivaren kan anslutas om du vill ha utskrifter av till exempel loggar, larm eller temperaturförlopp.

GSM/SMS Kabl = Modemkabel GSM Box: Siemens TC35I (Danfoss lista över godkända leverantörer)

Fast nätverk Kabl = Modemkabel Modem: Fråga efter Danfoss lista över godkända leverantörer.

Kabel = Standard parallell Skrivare: HP PCL-3 kompatibel Fråga efter Danfoss lista över godkända leverantörer.

12 Manual RS8EF607 © Danfoss 01-2016 AK-SM 350 Version 2.5x

Konguration

Princip

På den här sidan beskrivs inställningarna som ska göras på övervakningsenheten. Punkterna beskrivs kort så att listan kan användas som en checklista. Övervakningsenheten ställs in när alla punkter har granskats.

Procedur

1. Skapa en översikt över alla anslutningar. Bestäm var de ska anslutas. Bestäm larmprioritet för mätvärdet. Tabellen nedan visar några olika exempel.

Punktens nr i displayen

Namn Anslutningstyp Anslutningsplats Larmets prioritet Obs!

Tempera-

tur

1 xxxx A x 1-16 x 2 xxxx B x 1-16 x 3 xxxx C x 1-16 x 4 xxxx D x 1-2 x Endast 1 eller 2 5 xxxx E x 1-65 x 6 xxxx F x 1-xxx x 7 xxxx G x Hämta/lagra

(on/o)

(analog)

Eekt-

mätare

Eekt-

mätare

log

Gas-

detek

torer

Om du behöver hjälp med att ställa in enskilda punkter nns en mer detaljerad förklaring i nästa avsnitt – Övervakningsenhetens funktioner.

Regulator

Plint Adress Hög Medel Låg Endast

logg

information från eektmätare

Fortsätt sedan enligt följande:

2. Tryck på knappen för huvudmenyn

3. Välj "Service Setup" längst ned på displayen

4. Gå igenom alla funktioner i "Grundläggande inställningar" I en av funktionerna skannas nätverket vilket gör det möjligt för övervakningsenheten att känna igen alla anslutna enheter i datakommunikationen. Glöm inte att regulatorerna måste ha angivna adresser eller att kontrollera att strömmen är på innan skanningsfunktionen aktiveras.

5. Välj Punktinställning

6. Ställ in alla punkter. Använd data från en tabell som den ovan. Vissa av mätvärdena kommer att ha två larmgränser. Dessa kan har olika larmprioritet.

7. Skapa en tabell över larmaktiviteterna. Se tabellen till höger.

8. Ställ in larmfunktionerna a. Ställ in de allmänna funktionerna först b. Ställ sedan in hur larm ska hanteras/vart larmet ska skickas

(dvs. vad som ska aktiveras)

c. Ställ till slut in de valda aktiviteterna (t.ex. adresser till larm-

mottagarna)

9. Kontrollera att larmen kan skickas korrekt a. Ställ in funktionen "Testa larmprioritet" till "hög" b. Aktivera funktionen "Testa larm" c. Kontrollera att larmet har tagits emot d. Upprepa den här kontrollen för övriga larmprioriteringar e. Upprepa den här kontrollen för alla mottagare för att kontrol-

lera att larm kan tas emot.

Tabell över larmaktiviteter (exempel)

(Nämns i punkt 7 och används i punkt 8b)

Larmväg 1

Tidpunkt Larm

Dag Hög 1 x

Natt Hög 2

Dag Hög

Natt Hög

Dag Hög

Natt Hög

prioritet

Medel 1

Låg 1

Medel 2

Låg -

Alternativ mottagare (om anslutningen till primärmottagaren bryts)

Medel

Låg

Medel

Låg

Medel

Låg

Medel

Låg

Enhet nr Relä Summer SMS

Primär larmmottagare

Mottagare av kopia

Larmaktivitet

AK-SM 350 Version 2.5x Manual RS8EF607 © Danfoss 01-2016 13

Övervakningsenhetens funktioner

Displayen

I det här avsnittet beskrivs alla de olika funktioner på de olika displayerna.

Använd knapparna på översiktsdisplayen för att komma till de olika punkterna, eller ställ in övervakningsenheten att bläddra igenom punkterna. Visningen återställs när den sista punkten har visats.

Översiktsdisplayen

Avläsningen återgår till översiktsdisplayen om den lämnas inaktiv i två minuter.

När en pil visas i den här positionen kan du ytta till nästa eller föregående punkt (eller display) genom att klicka på höger- eller vänsterpilen.

Det här är översiktsdisplayen som visar alla denierade mätvärden. Här visas varje punkt med en symbol. Punkt 1 är överst till vänster. Sedan kommer nr 2 och så vidare. Totalt 65 punkter, och därmed 65 mätvärden, kan visas. Ett mätvärde kan vara:

• Temperaturmätvärde

• Spänningssignal eller strömsignal

• On/o-signal från till exempel en dörrkontakt

• Pulssignal från en output-mätning

• Signal som indikerar att en avfrostningscykel pågår

• Signal från en gasdetektor

• Signal från en kylningsregulator. I det här fallet kan mätvärdet till exempel vara en temperatur

Om du till exempel vill se mätvärdet för punkt 3 trycker du på höger- eller vänsterpilen ett antal gånger tills att punkt 3 har markerats. Tryck sedan på Enter för att komma till nästa display.

Ändra ljusstyrkan Håll Esc-knappen nedtryckt och tryck på upp-/nedpilen.

Ändra kontrasten Håll Esc-knappen nedtryckt och tryck på vänster-/högerpilen.

Namn

Här anger du anläggningens namn.

Symbol för varje punkt

När en punkt markeras med en fyrkant visas text och mätvärde till höger på displayen. En symbol för punkten visas inuti fyrkanten. Symbolen kan vara någon av följande:

Cirkel = Punkt

Droppar = Avfrostning

Larm

Larmet har tystats (via skärmen "Fler detaljer")

Kontakt = Ingen koppling till regulatorn

Streck = Kongurationsfel. Se sidan 26 för mer information.

Datum och tid

Punktnummer

Detta är nr 1 av de 5 denierade punkterna.

Ersätt den här texten med en text som bättre beskriver punkten, till exempel "Frukt och grönt".

Mätvärde

Alla punkter skannas

Den här funktionen kan väljas som tillval. Punktens värde visas här i ca 3 sekunder. Sedan yttas markören till nästa punkt. När alla punkter har skannats startar processen om från början.

14 Manual RS8EF607 © Danfoss 01-2016 AK-SM 350 Version 2.5x

Displayvisning av daglig drift

• Punktdetaljsvisningen med alla punkters akutella värden

• Grafdisplay som visar tidigare mätvärden på punkten.

Namn och punktnr

• Symbol som illustrerar punktens driftssituation

• Temperaturvärden

• Värde på högtemperaturslarmet

• Fördröjningstid för larmet

• Värde på lågtemperaturslarmet

• Tillgång till grafvisningen

Punktens temperatursekvens

Tryck på Enter för att se grafvärdena i detalj. En lodrät linje visas på grafen. Linjen visar tidpunkten. Temperaturvärdet på den här tidpunkten visas på den översta raden. Den lodräta linjen kan yttas med pilknapparna. Om du vill zooma in eller ut på en viss tidpunkt använder du uppoch nedpilsknapparna. Dessa visas på den översta raden med en upp- och nedpil.

Värdena på skärmen "Fler detaljer " kan ändras från övervakningsenheten. Den nya inställningen skickas till regulatorn.

Värdena i "Fler detaljer" skrivs till regulatorn om de ändras.

Huvudmeny

Huvudmenyn visas om du trycker på den övre högra knappen på frontpanelen.

Du når följande fyra funktioner från den här menyn:

Översikt över punkter

Härifrån kan du gå tillbaks till översiktsdisplayen. Se även föregående sida. (Övervakningsenheten återgår automatiskt till översiktsdisplayen om knapparna inte aktiveras på 2 minuter.)

Nätverkslistan

De enheter som är kopplade via datakommunikation visas här. Avläsningen är tillgänglig endast vid inställning och service (t.ex. i en larmsituation då ingen regulatorsignal tas emot).

Anläggningsstyrning

Här nns funktionerna som används i den dagliga driften, dvs.

• Avfrostningsschema och schema för ljuset

• Avfrostningsinställningar

•P0-optimering Den här skärmen beskrivs på baksidan.

Serviceinställning

Här görs grundläggande inställningar för enskilda punkter och funktioner. Den här skärmen beskrivs från sidan 21 och framåt.

AK-SM 350 Version 2.5x Manual RS8EF607 © Danfoss 01-2016 15

Dagliga funktioner - Inställningar/justeringar

Här ställer du in funktionerna för den dagliga driften.

• Tidsschema för butikens öppettider

Det här schemat skickar en signal till utvalda regulatorer för att meddela att temperaturen behöver justeras eftersom varorna i kylmöblerna har täckts över. Schemat används även för att skicka larm vidare, men endast om olika larmmottagare har denierats för dag och för natt.

• Tidsschema för att ange avfrostningspunkter

Schemat används för att skicka signaler till valda regulatorer för att starta en avfrostningscykel.

Till slutanvändaren De här funktionerna kan användas som tillval, men endast om regulatorerna som har installerats kan ta emot signalerna.

Till installatören Sätt ett kryss i rutan om funktionerna har ställts in så att de kan styras från övervakningsenheten.

£ Ja £ Nej

Avfrostning 2 sidor om

P0-optimering, 3 sidor om

Inställning av dag/nattfunktioner

Styrning:

Om "Startad" väljs skickas en signal till EKC:erna.

Mode:

• Om "Auto" väljs sker växling mellan dag och natt automatiskt. Signalen följer av/på-värdet för referenspunkten. Se nästa inställning.

• Om "Dag" väljs benner sig regulatorn hela tiden i dagdriftsläge.

• Om "Natt" väljs benner sig regulatorn hela tiden i nattdriftsläge.

DI överstyrning frän Referenspunkt (se “Mode” = auto)

Punkten där överstyrningssignalen aktiveras väljs här. Om punkten är på, kommer signalstatus "Dag" skickas till EKC.

DI-överstyrning från en regulatorparameter Adressen och parametrar kan ställas in via serviceverktyget AK-ST

500. Detta görs på följande sätt:

1. Anslut AK-ST 500 till övervakningsenheten

2. När nätverksöversikten visas trycker du på knappen Plant control

3. Välj dag/natt-grupp

4. Välj vilken plats som signalen kommer från: a. Tryck på "New" b. Välj regulatoradress (t.ex. 001:005) c. Välj den grupp som signalen ska komma från d. Välj vilken parameter som ska skicka signalen

Status: Displayen visar om regulatorn är i dag- eller nattläge.

Status DI-överstyrning: På displayen visas överstyrningsignalens status, som hämtas från någon av de två följande inställningarna.

16 Manual RS8EF607 © Danfoss 01-2016 AK-SM 350 Version 2.5x

Tidsschema

(Schemat nns "en piltryckning till höger" om "Inställning av dagoch nattfunktioner")

Här anger du aärens öppnings- och stängningstider. Tiderna kan användas för att skicka larm vidare och för att skicka dag/nattsignaler till regulatorerna.

Inject ON signal

Timinställning och minutinställning anges med hjälp av pilknapparna.

Regulatorer för dag/nattstyrning

(Schemat nns "en piltryckning till höger" om "Butikens schema")

Här anger du adresserna för alla regulatorer som ska få dag/nattsignaler

Ange adress. (00:000 betyder ingen adress).

Namn Ange namnet på gruppen här.

Kontrollfunktion Här kan användaren se om kompressoregleringen är aktiv eller stoppad.

Manuellt läge Här kan Injektion På-regleringen åsidosättas

Insprutning Här visas statusen för Injektion På-statusen

Kompressorstyrning Adressen för regulatorn som reglerar kompressorerna anges här.

Maskinsektion nr. Om regulatorn kan styra mer än en kompressorgrupp måste du ange vilken grupp som är aktuell.

Tryck på högerpil för att deniera regulatorerna som tar emot signalen.

Ange regulatorernas adress och tryck på Retur.

Fortsätt med adresserna för de andra regulatorerna.

AK-SM 350 Version 2.5x Manual RS8EF607 © Danfoss 01-2016 17

Starta avfrostningar

Här väljer du en grupp regulatorer som ska ta emot en avfrostningssignal. Regulatorerna kan grupperas på två sätt:

1. Individuellt. När avfrostningen har startat genomför varje reglator en avfrostning och startar sedan om kylningen om så snart som möjligt.

2. Koordinerat. I det här fallet återupptas inte kylningen förrän hela gruppen har avslutat avfrostningen.

Det går att skapa 10 avfrostningsgrupper som var och en kan innehålla max 30 regulatorer.

På föregående sida visas åtkomsten till grupperna.

Grupp 1

Avfrostningsschema (Du hittar inställningen "en pil till höger" om gruppen.)

Upp till 8 avfrostningar per dag kan startas.

En avfrostningstidpunkt denieras med en tidsinställning. Om tidpunken är 00.00 startas ingen avfrostning.

Regulatorer i gruppen Här denierar du vilka regulatorer som ska ingå i gruppen. (Du hittar inställningen "en pil till höger" om schemat.)

Namn Ange namnet på gruppen här.

Avfrostningsfunktionen

Aktivera funktionen genom att använda inställningen "Started". Schemat avgör när signalen skickas till de individuella regulatorerna.

Manuell start av avfrostningsfunktionen

Tryck "Enter" om du vill starta en avfrostning i alla regulatorerna i gruppen.

Koordinering

(Det kan nnas upp till 30 regulatorer i en grupp.)

Regulatoradress

Ange adressen till en regulator som ska ingå i gruppen. När adressen har angetts kan du automatiskt ange ytterligare en.

Grupp 2

Om det nns ytterligare en eller två grupper, eller er, måste inställningarna skrivas in även för dessa.

Välj "Yes" om hela gruppen ska starta kylning först när den sista regulatorns avfrostningscykel har slutförts. (Alla regulatorer i gruppen måste stödja den här funktionen.)

18 Manual RS8EF607 © Danfoss 01-2016 AK-SM 350 Version 2.5x

Adaptiva Avfrostning

Det går att skapa andra avfrostningsgrupper där regulatorerna har en adaptiv avfrostningsfunktion. Regulatorerna tar emot signaler för den aktuella kondenseringstemperaturen från kondenseringsstyrningen. Det går bara att välja regulatorer med den adaptiva funktionen för gruppen.

Namn

Ange namnet på gruppen här.

Kontrollfunktion

Displayen visar om avfrostningen är aktiv eller stoppad.

Grupp 1

Namn

Ange namnet på gruppen här.

Start och stopp av funktionen

Verklig P0

Här kan du avläsa kondenseringstemperaturen från kompressorstyrningen.

Kompressorstyrning

Adressen för regulatorn som reglerar kompressorerna anges här.

Maskinsektion nr.

Om regulatorn kan styra mer än en kompressorgrupp måste du ange vilken grupp som är aktuell.

Tryck på högerpil för att deniera regulatorerna som tar emot signalen.

Ange regulatorernas adress och tryck på Retur. Fortsätt med adresserna för de andra regulatorerna.

P0-optimering

Här kan du välja en grupp av regulatorer från vilka AK-SM 350 kan ta emot signaler. De mottagna signalerna bearbetas och därefter skickas en signal till styrenheten som justerar driften på kompressorn så att den arbetar optimal.

Max. 120 kylsektioner kan väljas i en grupp. En sektion som just har avslutat en avfrostning kommer inte att ingå i den här funktionen. Information samlas in från regulatorn igen efter 30 minuter. Tiden kan justeras.

PO-optimeringen kan startas och stoppas här.

Justering

Här kan du justera insugningstrycket.

överstyrning av funktionen Om du behöver avbryta P0-optimeringen under en viss period vid reglering, kan det göras genom en kontaktfunktion eller en ingång.

Ange punktnumret som följer kontaktsignalen.

Kompressorstyrning

Adressen för regulatorn som reglerar kompressorerna anges här.

Maskinsektion nr.

Om regulatorn kan styra mer än en kompressorgrupp måste du ange vilken grupp som är aktuell..

P0 förskytning

Här visas P0-förskjutningen..

Mest belastade kylmöbel

Här visas adressen för den kylmöbel som är tyngst belastad.

Mest belastade sektion

Här visas vilken del av kylmöbeln som är tyngst belastad.

AK-SM 350 Version 2.5x Manual RS8EF607 © Danfoss 01-2016 19

Avancerade inställningar

Inställningen hittar du genom att trycka på högerpilen en gång.

Undvik att göra ändringar - inställningarna bör endast utföras av utbildad personal.

Tidsperiod Deniera hur information ska samlas in från de olika regulatorerna och "sektionen med högst belastning".

Filter, Kp, Tn, S Reglerande parametrar

Namn Ange namnet på givaren.

Temperaturavläsningsreferens Ange den etablerade punkten för att registrera temperaturen.

Fuktreferens Ange den etablerade punkten för att registrera fukten. Punkten måste även ställas in på analog ingång och signalen till t.ex. 0-10 V. Fuktgivaren måste ställas in för att kunna leverera samma slags signaltyp.

Mätvärde På de följande tre raderna kan du läsa de faktiska värdena för "beräknad daggpunkt", "uppmätt temperatur" och "uppmätt relativ luftfuktighet".

Tryck på högerpil om det nns era grupper och era givare som måste ställas in.

Skanntid Hur ofta information samlas in från "sektionen med högst belastning".

Larm och larmfördröjning En funktion som kan utlösa ett larm om optimeringsfunktionen ändrar (sänker) på insugningstrycket ned till 90 % av styrenhetens lägsta PO-inställning.

Välj regulatorer till gruppen Inställningen hittar du genom att trycka på högerpilen en gång.

Ange adressen på en regulator som ska ingå i gruppen. Ange sektionen. Fortsätt till nästa regulatoradress, etc.

Adaptiva Särgwärme

Grups Deniera regultatorn som ska ingå i gruppen.

Grup 1

Namn Ange gruppens namn

Kontrollfunktion Funktionen startas och stoppas här.

Daggpunktgivare Välj en av de denierade givarna här.

Daggpunkt Faktiskt daggpunkt visas här. Adressen skickas till respektive regulator.

Tryck "högerpil" för att deniera vilken regulator som ska ta emot signalen och initiera sargvärmefunktionen.

Givare 1

Ange regulatorernas adress och tryck på Retur. Fortsätt med adresserna för de andra regulatorerna.

20 Manual RS8EF607 © Danfoss 01-2016 AK-SM 350 Version 2.5x

Kongurationsinställningar

• De första tre sidorna innehåller de grundläggande inställningarna.

• Sedan följer sju sidor med mätpunktsinställningar.

• Efter detta visas larminställningar och utskriftsinställningar

Grundläggande inställningar

De grundläggande inställningarna är som följer:

Kongureringslås

Här låses kongurationen när alla inställningar har gjorts. Inställningar kan endast utföras när inställningen är "O":

Skanna nätverket

Den här funktionen används vid installation av regulatorer. Alla EKC-regulatorer och gasdetektorer måste anslutas till korrekt datakommunikation innan funktionen aktiveras. När funktionen startas skannas datakommunikationen av övervakningsenheten och regulatorernas adresser registreras. Resultaten visas i nätverkslistan.

Språk

Här anger du språket som används på övervakningsenheten.

Namn

Här anger du butikens namn. Namnet används vid extern kommunikation och visas i det externa driftsgränssnittet. Ange namnet med hjälp av de fyra pilknapparna.

AK-SM 350 Version 2.5x Manual RS8EF607 © Danfoss 01-2016 21

Namn på övervakningsenheten

Servicelösenord

Här anger fabriken typbeteckningen. Namnet kan ändras vid behov. Ändra texten med hjälp av de fyra pilknapparna.

Sommartid

Här anger du om övervakningsenhetens klockfunktion ska växla mellan sommar- och vintertid. Om växling mellan sommar/vintertid ska användas måste du välja mellan europeisk och amerikansk sommartid. Övervakningsenheten växlar själv vid rätt tidpunkt och vrider klockan framåt eller bakåt.

Tidszon

0 är brittisk tid (GMT). 1 anger tysk, fransk, spansk, svensk etc tid.

Datum och tid

Ett lösenord kan anges om du vill begränsa åtkomst till de viktiga inställningarna. När du har fått åtkomst via lösenordet kan du utföra service och göra nya inställningar.

Lösenord för daglig åtkomst.

Ett lösenord kan anges om du vill begränsa åtkomst till inställningarna för daglig drift. När du har fått åtkomst med det här lösenordet är det möjlighet att göra inställningar.

Åtkomst utan lösenord Om daglig användning och/eller service lösenordsskyddas, ges endast läsrättigheter utan lösenord.

Nätverks-timeout

Om övervakningsenheten inte lyckas kontakta en viss regulator i nätverket försöker den på nytt. Detta sker upprepade gånger, och om kontakt med regulatorn inte uppnås inom det förutbestämda tidsintervallet utlöses ett larm.

Här anger du datum och tid. Med ett batteri i övervakningsenheten bibehålls klockfunktionen även vid avbrott i eltillförseln. Batteriet räcker normalt i era år och ett larm visas när batteriet behöver bytas.

Mätenheter

Här anger du i vilken enhet mätvärdena ska visas: SI: Bar och Kelvin K, (°C) US: Psi och °F Danfoss SI: Bar och °C (pt skiljer sig inte från SI-inställningen).

Ta bort en regulator från nätverket

Den här funktionen måste användas om en regulator tas bort från datakommunikationen. Funktionen uppdaterar nätverkslistan så att regulatorer som är "oine" tas bort från nätverkslistan.

22 Manual RS8EF607 © Danfoss 01-2016 AK-SM 350 Version 2.5x

Punktens visning på översiktsdisplayen

Den här funktionen gäller endast visningen i översiktsdisplayen. Med inställningen = On visas en punkt i ett par sekunder innan displayen yttas vidare till nästa punkt. När alla punkter har visats startar visningen om från början. Med inställningen = O visas den önskade punkten kontinuerligt i översiktsdisplayen.

Nätfrekvens

Här anger du matningsspänningens frekvens.

Reset till fabriksinställning

Med den här funktionen återställs fabriksinställningarna.

AK-SM 350 Version 2.5x Manual RS8EF607 © Danfoss 01-2016 23

Inställning av punkter

Följande 9 sidor innehåller inställningar för mätpunkter. De första tre sidorna visar inställningar för temperaturmätning. Om mätvärdet inte är något temperaturvärde visas inställningen på de följande 6 sidorna.

1. Välj en punkt

Den markerade punkten visas på den översta raden. Detta är nr 1. Om du vill använda ett annat nummer bläddrar du upp eller ned med vänster- eller högerpilen. Stanna på önskat nummer.

2. Namn

Namnet på starttexten är alltid "Punkt nr". Tryck på Enter för att ändra i texten

Ange ett namn på mätvärdet.

3. Typ

Här denierar du vilken typ av värde som tas emot på punkten. När denition har angetts aktiveras er inställningar för mätvärdet. Här har "Temperatur" valts.

Den här skärmbilden visar de olika typalternativen

Inställningar om du väljer temperatur visas på de följande två sidorna. Inställningar för övriga typer visas omedelbart efter. (Vissa av inställningarna är samma, oavsett typ).

24 Manual RS8EF607 © Danfoss 01-2016 AK-SM 350 Version 2.5x

4. Larm från en punkt (även för service)

8. Ingång nr

Med den här inställningen kan larmet från en punkt stängas av. Normalinställningen är "Nej" – vilket betyder att larm kan tas emot från punkten. Välj inställningen "Ja" om ett irriterade larm behöver stoppas när service utförs. Efter 12 timmar återställs inställningen automatiskt till "Nej".

5. Logg

Här denierar du om punktens mätvärde ska sparas. O: Ingen loggning On: Här sparas aktuella värden för alla intervall. (Intervalltiderna kan vara:"15", "30", "60", "120" eller "240" minuter. Tiderna är förutbestämda och kan inte ändras.) "Välj för utskrift": Här kan de aktuella värdena sparas för utskrift. Om inte alla 65 punkter har ställts in för att loggas kan ett antal olika serviceloggar denieras. Kapaciteten avgör hur många. Följ resterande kapacitet när inställningen görs från "Service tool".

6. Tid mellan datainsamlingar

Bör endast anges om mätvärdet är direkt kopplat till övervakningsenhetens plintar. Här anger du vilket set med plintar som ska användas. Följande

inställningar gäller endast om "Temperatur" har valts i punkt 3.

9. Typ = TEMPERATUR

Endast med givare som är direkt anslutna till övervakningsenheten eller till en m2+-enhet.

Givarna kan vara: Pt 1000 ohm vid 0°C PTC 1000 ohm vid 25°C NTC, 5000 ohm vid 25°C PT1: Termistor -80 till 0°C PT2 : Termistor -40 till 40°C PT3 : Termistor 0 till 100°C

10. Larmgräns för hög temperatur

Här anger du hur ofta mätvärdena ska sparas.

Ett mätvärde sparas i ett år. Efter ett år skrivs den över.

Välj mellan 15 min, 30 min, 1 timme, 2 timmar, 4 timmar och 24 timmar. Exempel på kapacitet: Ca 57 mätpunkter med mätning var 15e min. motsvarar ett år. Ca 50 mätpunkter var 15e min. 15 mätpunkter var 30e min motsvarar ett år. Färre mätpunkter och/eller längre intervall orsakar inte något problem, men om du överskrider riktlinjerna och därmed kapaciteten får du ett kongurationsfel. Se baksidan.

7. Mätpunktens adress i datakommunikationen

Endast en inställning bör anges här om mätningen görs med någon av de tre datakommunikationssätten: LON, MOD eller TP, dvs. från en EKC-regulator eller gasenhet.

Ange adress. Inställningen 00:000 är en värde som är direkt ansluten till AK-SM 350-enheten. Alla övriga inställningar innebär att mätvärdet kommer från adressen som har angetts i inställningen. (När en adress anges är "00:" automatiskt "01:" eller "11:". Den här inställningen kan inte ändras.)

Ange vid vilken temperatur som larmet ska utlösas. (Inställningen används också för att grafen ska visas i rätt skala.)

11: Larmgräns för låg temperatur

Ange vid vilken temperatur som larmet ska utlösas. (Inställningen används också för att grafen ska visas i rätt skala.)

12. Fördröjningstid för larmet

Larmet utlöses inte förrän temperaturvärdena har överskridit det angivna antalet minuter. Ange önskat antal minuter.

AK-SM 350 Version 2.5x Manual RS8EF607 © Danfoss 01-2016 25

13. Text till högtemperaturslarmet

Här anger du larmtexten som ska visas vid ett högtemperaturslarm i den här mätningen. Om du inte anger någon text visas en fabriksinställd text. Fx "Max temp Point _".

14. Text till lågtemperaturslarmet

Här anger du larmtexten som ska visas vid lågtemperaturslarm i den här mätningen. Om du inte anger någon text visas en fabriksinställd text. Fx "Min temp Point _".

15. Högtemperaturslarmens prioritet

Ange prioritet. Inställningen avgör vilken sortering/åtgärd som ska utföras när larmet utlöses.

• "Hög" är den högsta prioriteten

• "Logga endast" är den lägsta prioriteten

• Med inställningen "Urkopplad" initieras ingen åtgärd

Förhållandet mellan inställning och åtgärd är som följer:

Inställning Logg Larmrelä Nätverk AKM-

non: Hög Låg - hög

Hög X X X X 1 Medel X X X 2 Låg X X X 3 Endast

logg Avak-

tiverad

mottagare

(prioritet)

18. Temperaturmätningsjustering

Korrigering av givarsignalen kan göras här.

Korrigeringen används om givarkablarna är långa.

19. Finns det något kongurationsfel?

Värdet för den här raden är vanligtvis = 0. Om något annat värde visas har ett fel inträat. Förklaringarna är

som följer: 0: Inget fel. 1: Felaktig adress – den går inte att hitta i nätverkslistan eller kan

inte användas för den här punkttypen. 2: Felaktig punkt har angetts – numret är utanför det tillåtna inter-

vallet för den här enheten. 3: Enheten stödjer inte den här punkttypen. 4: Den här transmittertypen stöds inte. 5: Den angivna ingångssignalen används redan för en annan

punkt och den signalen har denierats på ett annat sätt. 6: Felaktig inställning av avfrostningssignalen. Punkten kan inte

hittas eller har inte denierats för typen "Avfrostning". 7: Internt systemfel. Prova att starta om enheten. 8: Regulatorn eller programvaran är av en nyare version och på

grund av detta känns den inte igen av övervakningsenheten. Se bilaga 1 för anvisningar om att skapa en mall som kan använ-

das i AK-SM 350. 9: Informationen visas inte korrekt. Prova att välja en annan instäl-

lning i funktionen "Template view". 10: Loggningskapaciteten har överskridits. Loggdata kan inte

lagras i ett helt år. Utöka intervalltiden för ett eller era mätvär-

den. 11: För många "Template views" har skapats. 12: Den valda referenspunkten för eektmätarmätvärdet är ogiltig.

16. Lågtemperaturslarmens prioritet

Samma inställning som för högtemperaturslarmet.

17. Stänga av larmen under avfrostning

Om en avrostningssignal registreras på en given punkt kommer ett larm inte att utlösas. När signalen försvinner igen kommer larmet att tillåtas.

Ange punkten som följer avrostningssignalen.

26 Manual RS8EF607 © Danfoss 01-2016 AK-SM 350 Version 2.5x

Följande inställningar gäller endast om "Analog ingång" har valts i punkt 3.

Analog ingång - AI

Den här listan över inställningar fanns tidigare under avsnittet Temperatur. Se förklaring på sidorna 25-26.

Signaltyp

Här anger du om en spänningssignal eller en strömsignal används.

Enhet

Här anger du ett namn på signalen.

Avläsning vid max signal

Här anger du vilket värde som ska visas när ingångssignalen är som högst (max 10 V eller 20 mA).

Avläsning vid min signal

Här anger du värdet som ska presenteras när ingångssignalen är som lägst(min 0 V eller 4 mA).

AK-SM 350 Version 2.5x Manual RS8EF607 © Danfoss 01-2016 27

Följande inställningar gäller endast om "Digital ingång" har valts i punkt 3.

Digital (kontaktsfunktion)

Den här listan över inställningar fanns tidigare under avsnittet Temperatur. Se förklaring på sidorna 25-26.

Denition av kontakten

Här anger du om funktionen ska vara aktiv när ingångssignalen registreras som stängd eller öppen.

28 Manual RS8EF607 © Danfoss 01-2016 AK-SM 350 Version 2.5x

Följande inställningar gäller endast om "Eektmätare" har valts i punkt 3.

Pulsingång

Den här listan över inställningar fanns tidigare under avsnittet Temperatur. Se förklaring på sidorna 25-26.

Pulsinställning

Här anger du antalet pulser som kan tas emot innan enheten räknar upp med en enhet. Enheten är kW. Obs! Endast ingång 1 och 2 kan användas för pulsräkning.

Skalfaktor

Mätvärdet från enheten kan korrigeras med en faktor så att mätvärdet blir mer begriplig. KWh = skalningsfaktor/puls per KWh

Startvärde/Återställ mätvärde

Föregående dags eekförbrukning

Här nns eektförbrukningen för de föregående 24 timmarna. Förbrukning från 24.00 till 24.00.

Eektförbrukning senaste veckan

Här nns eektförbrukningen för den senaste veckan. Eektförbruktning från måndag 24.00 till söndag 24.00.

Här väljer du ett startvärde eller återställer det ackumulerade värdet i eektmätaren.

På nästa rad kan du se datum och tid för inställningen.

AK-SM 350 Version 2.5x Manual RS8EF607 © Danfoss 01-2016 29

Följande inställningar gäller endast om "Avfrostning" har valts i punkt

Avfrostning

Den här listan över inställningar fanns tidigare under avsnittet Temperatur. Se förklaring på sidorna 25-26.

Avfrostning

Med den här funktionen kan punkten ta emot information om när avfrostning pågår. Den här informationen kan användas av andra punkter för att säkerställa att de inte skickar temperatur larm under den här perioden.

Larmfunktionen aktiveras om avfrostningssignalen fortfarande nns kvar på ingången.

Följande inställningar gäller endast om "Gasdetektor" har valts i punkt 3.

Gasdetektorer

Den här listan över inställningar fanns tidigare under avsnittet Temperatur. Se förklaring på sidorna 24-25.

Gasdetektorer

Med den här funktionen övervakas koncentrationen av köldmedium i rumsluften. Ett larm utlöses om det inställda värdet överskrids. Två larmgränser kan ställas in. Svaret "hög" ges när den kritiska gränsen har nåtts. I detta läge utlöses larmet. En något lägre tröskel utlöser också ett larm, men det här larmet kan utläsas som "Läckagekontroll".

Den här inställningen gäller bara för gasdetektorer som är anslutna till AK-SM 350 via datakommunikation. Om gasdetektorn är av typen DGS går det att installera den på en analog ingång.

Skalningsfaktor

Mätningen från gasdetektorn registreras i %, det vill säga 0–100. Det går att ställa in en faktor här så att ppm visas på displayen. Inställning = komplett avläsning från gasdetektorn delat med 100. Till exempel: 30 000 ppm/100 = 300.

30 Manual RS8EF607 © Danfoss 01-2016 AK-SM 350 Version 2.5x

Följande inställningar gäller endast om "Regulator" har valts i punkt

Regulator

Den här listan över inställningar fanns tidigare under avsnittet Temperatur. Se förklaring på sidorna 25-26.

Välj ett fördenierat set med avläsningar

Det nns era set att välja mellan. Välj det set som gäller för den aktuella temperaturregulatorn:

1 När det gäller en temperaturregulator eller kylmöbelsstyr-

ning för en sektion.

2 När det gäller en kylmöbelsstyrning för två sektioner och

ett mätvärde för sektion 2 krävs.. eller en kompressor eller kondensorstyrning, ett mätvärde

för kondensorstyrningen krävs. 3 När det gäller en kylmöbelsstyrning för tre sektioner 4 När det gäller en kylmöbelsstyrning för fyra sektioner

Regulatoradress. (1 eller 11 är nätverkets nummer och kan inte ändras.)

Larmgränser Larmgränserna måste anges för de olika regulatorerna. Larmen utlöses av de enskilda regulatorerna. Larmen tas emot av AK-SM 350 som sedan visar dem.

Om en larmgräns i en regulator måste ändras kan detta göras från AK-SM 350 på skärmen "Fler detaljer".

AK-SM 350 Version 2.5x Manual RS8EF607 © Danfoss 01-2016 31

Följande inställningar gäller endast om "Eektmätare logg" har valts i punkt 3.

Log of power meter

Den här listan över inställningar fanns tidigare under avsnittet Temperatur. Se förklaring på sidorna 25-26.

Funktion Den här funktionen samlar in mätvärden från eektmätarfunktionen. Mätvärdena som samlas in kan antingen vara dagliga eller veckovisa mätvärden. De insamlade mätvärdena summeras i loggen (punkt).

Start/stopp Loggningen kan startas och stoppas med On/O.

Mätvärdefrekvens Här ställer du in hur ofta loggningsvärdet ska visas i grafen.

Typ

Välj vilket mätvärde som ska samlas in.

Från punktnummer

Välj punktnumret från vilken mätningarna ska samlas in. (se pulsingång.)

32 Manual RS8EF607 © Danfoss 01-2016 AK-SM 350 Version 2.5x

Larminställningar

Allmänna larminställningar

Här gör du allmänna inställningar för:

• Larmvägar

• Modem

• Övervakning

• "Jag lever-larm"

Larmvägar

Här anger du antalet larmvägar som ska skapas. En larmväg beskriver vad som ska göras när ett larm utlöses med en given prioritet vid en given tid. (Larmvägen anges senare.)

Modemets baudrate

När en eller era larmvägar har skapats

aktiveras möjligheten att göra ytterligare

inställningar på dem. Inställningarna visas två

sidor längre fram.

Initialiseringssträng för modemet

Den fabriksinställda initialiseringssträngen bör endast ändras om särskilda skäl nns.

Autokvittering alarm prio.

Baudrate-inställningen kan ändras vid behov. Förutom de inställningar som visas är även inställningarna "9600" och "19200" tillgängliga . Standard = "38400".

AK-SM 350 Version 2.5x Manual RS8EF607 © Danfoss 01-2016 33

Select which alarms are to be auto-acknowledged. (These will be shown in the list of active alarms and they will also be entered under alarm history.)

Städa upp bland larmen

Den här funktionen tar bort alla aktiva larm. Använd den här funktionen vid uppstart av en ny anläggning om du vill uppdatera de larm som alltid är aktiva (efter aktiveringen återskapas alla aktiva larm).

Rensa larmhistoriken

Använd endast den här funktionen när inga larm är aktiva. Den här funktionen tar bort alla larm som utlösts tidigare. Även de som är aktiva för tillfället.

Återställ genom att trycka Enter.

Testa larmfunktioner

Med den här funktionen kontrollerar du om en larmväg och en larmmottagare har kongurerats korrekt.

Larmvägar

Här anger du vart larmen ska skickas. Beskrivningen avgör larmvägen. Den här larmvägen skickar ett larm till "Mottagare 1" när butiken öppnas och till "Mottagare 2" när butiken stänger.

Den här inställningen visas så att alla larm hanteras samtidigt. Om du vill särskilja viktiga larm från varandra måste du skapa era larmvägar. På detta sätt kan varje larmväg hantera sin egen larmprioritet.

När "On" har aktiverats genereras ett testlarm med samma larmprioritet som för den efterföljande funktionen. Repetera testet med övriga larmprioriteter. När testet har slutförts ska funktionen sättas till "O".

Larmprioriteringar som ska testas

Förutom de angivna inställningarna är även "Log only" och "Disabled" tillgängliga.

"Jag lever-larm"

Den här funktionen skickar ett "Jag lever-larm" till larmmottagaren. Larmet skickas med förutbestämt tidsintervall och om det inte når larmmottagaren indikerar övervakningsenheten att ett fel har uppstått.

Läge

Välj "Tilläten"

Larmprioritet

Här anger du vilka larm som ska skickas längs den här larmvägen.

Intervall för "Jag lever-larm"

Ange tidsintervall.

34 Manual RS8EF607 © Danfoss 01-2016 AK-SM 350 Version 2.5x

I det här exemplet har "Alla" valts.

Dag/nattläge

Här delas larm upp så att de skickas till ett ställe när butiken är öppen och ett annat när butiken är stängd.

Alternativ nattmottagare

Om larmet inte kan överföras till den primära mottagaren skickas det till den alternativa mottagaren.

I det här exemplet har "Yes" valts. (Med den här inställningen = "Yes", visas de nedersta fem raderna i "Larmvägsvisning". Raderna innehåller "Nattfunktioner".)

Primär mottagare

I det här exemplet har "Summer" valts, dvs. den interna summern aktiveras om larmet utlöses då aären öppnar.

Alternativ mottagare

(I det här exemplet har ingen alternativ mottagare valts för öppningstillfället.)

Kopia 1

Den här mottagaren kan till exempel vara ett serviceföretag, som tar emot nattliga larm, men endast om det inte nns någon kontakt med mottagare 1.

Kopia på nattlarm xx

Den här mottagaren tar emot en kopia av alla larm som har skickats.

Här har en SMS-mottagare valts.

I det här exemplet väljer vi att skicka en kopia av larmet till ett serviceföretag(Fjärrdestination nr xx).

När butiken är stängd:

En ny uppsättning mottagare ställs in för den del av dygnet då butiken är stängd. De är som följer:

Natt — primär mottagare

Den här mottagaren kan vara ett vaktbolag som tar emot nattlarm. (Det nns er inställningar att välja bland än vad som visas här. Den fullständiga listan visas ovan i visningen "Primär mottagare".

Larmmottagare

Här kan du ange vem eller vad som kan aktiveras i händelse av ett larm. Nedan visas en översikt över mottagarna. Inställningarna visas på kommande sidor.

Översikt

Extern mottagare

Summer i övervakningsenheten

Data kan ställas in för upp till fyra mottagare, som ska anslutas via ett modem eller TCP/IP. Inställningarna beskrivs på baksidan.

Ställs endast in om summern ska användas vid larm. Inställningarna beskrivs tre sidor längre fram.

Extern mottagare via SMS

Data kan ställas in på upp till tre mottagare. Inställningarna beskrivs tre

sidor längre fram.

Extern mottagare

Det nns tre alternativ för den här inställningen: Tillåten. Detta är standardinställningen. Borttagen Inget larm skickas till mottagaren. Den här inställnin-

gen används under tiden inställningarna görs.

Avstängd När mottagaren inte ska ta emot några larm inom de

närmaste timmarna. Även tid ska ställas in om den här funktionen används.

När tiden har gått ändras inställningen automatiskt till

"Enabled".

Här anger du hur anslutningen ska skapas. Inställningen kan endast göras i "Borttagen"-läge.

Värdnamn eller IP-adress.

Skriv in namnet eller IP-adressen. Exempel på nummerstrukturen = 192.186.0.100 Glöm inte att skriva punkt mellan nummergrupperna.

Modem

När anslutningen ska göras via ett modem gäller följande inställningar:

Ethernet

När anslutningen ska göras via Ethernet gäller följande inställningar:

Namn

Skriv in önskat namn. Namnet är även ID för anrop till övervakningsenheten från IP-nätverket.

Skriv in namnet. Namnet är även ID för anrop till övervakningsenheten via modem.

Skriv in lösenordet.

Skriv in telefonnumret för larmdestinationen.

Skriv in lösenordet.

Återuppringning

Den här funktionen används vid modemanslutning och vid överföring av loggar till ett serviceföretag. Då händer följande:

- Serviceföretaget ringer upp övervakningsenheten.

- Återuppringningsfunktionen aktiveras.

- Anslutningen bryts.

- En kort stund senare ringer övervakningsenheten själv upp mottagaren. Mottagaren får då tillgång till loggar och larm.

Följande inställningar är tillgängliga:

Skriv in namnet.

Skriv in lösenordet.

Skriv in telefonnumret.

Om det nns era externa mottagare (Mottagare 2, 3 och 4) måste de ställas in på samma sätt.

Övervakningsenhetens summer

Den här funktionen används om övervakningsenhetens summer ska aktiveras vid larm. Välj inställning för "Buzzer".

Det nns tre alternativ för den här inställningen: Tillåten. Om summern ska aktiveras vid larm. Borttagen Om summern inte ska aktiveras vid larm. Den här instäl-

lningen används under tiden inställningarna görs.

Avstängd Om summern inte ska utlösa något larm inom de

närmsta timmarna. Även tid ska ställas in om den här funktionen används.

När tiden har gått ändras inställningen automatiskt till

"Enabled".

Externa larmmottagaren via SMS

Den här funktionen används om ett SMS ska skickas till en mottagare när ett larm utlöses. Välj inställningen "SMS 1".

Det nns tre alternativ för den här inställningen: Tillåten När mottagaren kan förväntas ta emot larm. Borttagen När mottagaren inte kommer att ta emot några larm.

Den här inställningen används under tiden inställningarna görs.

Avstängd När mottagaren inte ska ta emot några larm inom de

närmaste timmarna. Även tid ska ställas in om den här funktionen används.

När tiden har gått ändras inställningen automatiskt till

"Enabled".

Här väljer du hur länge summern ska vara aktiverad vid larm. Med inställningen = 0 är summern kontinuerligt aktiverad vid larm. Summern avaktiveras inte förrän larmknappen på frontpanelen aktiveras och "set alarm" bekräftas. (tryck två gånger)

Med en inställning större än 0 är summern aktiv under en förutbestämd tidsperiod.

Här anger du SMS-mottagarens telefonnummer.

Om det nns er SMS-mottagare (SMS 2 och SMS 3) måste de ställas in på samma sätt.

Skrivarinställning

Graf eller tabell

Välj hur mätvärdena ska presenteras

Välj mellan graf och tabell. Nedan kan du se inställningarna som visas om Tabell har valts.

Hur ofta ska utskrift göras?

Välj någon av perioderna. I följande skärmbild visas inställningarna om "veckovis" har valts.

När på dagen ska utskrift göras?

Datakoncentration

Med den här funktionen kan de registrerade mätvärdena presenteras i koncentrerad form. Här presenteras ett medeltal av ett antal mätningar.

Exempel En mätning görs var 15 minut. Inställningen är satt på 1 timme. Värdena som visas är ett medeltal av de fyra mätningarna.

Ange tidsperioden för medeltalsberäkningen.

Ange tiden.

Vilken dag i veckan ska utskrift göras?

Ange veckodag.

IP-inställningar

Reläinställningar

Om en AK-SM 350 använder IP, ska inställningarna göras enligt följande.

Välj om adressen ska vara dynamisk eller statisk. Om systemet hämtas från AKM eller programvaran Service tool, ska en statisk adress användas. När du använder en statisk adress, måste du få adressen från den lokala IT-avdelningen.

Det nns 2 reläer i enheten. De kan användas till två av följande:

• Modemrelä

• Övervakningsrelä

• Larmrelä

Modem

Den här funktionen stänger av och på modemet var sjätte timme.

Om funktionen används måste ett av reläerna väljas. Ange vilket.

Övervakningsfunktion

Den här funktionen aktiverar ett av två reläer vid bestämda intervall. En extern enhet övervakar att reläet aktiveras. Om det inte aktiveras utlöser den externa enheten ett larm.

Om funktionen används måste den aktiveras.

Relä till övervakningsfunktion

Om funktionen används måste ett av reläerna väljas. Ange vilket.

Tidsintervall för övervakningsfunktionen

Ange tidsintervallet mellan reläaktiveringarna.

Övervakning av larmvägar Den här funktionen hör till övervakningsfunktionen och stoppar intervallaktiveringen för reläet om följande gäller:

• Modemet kan inte skicka larmet vidare

• Modemet kan inte skicka något SMS vidare

• Det nns inte någon kontakt via ethernet

Reläfunktion

Välj hur reläet ska vara aktivt vid ett larm:

• Aktiv tills larmknappen trycks ned (se och bekräfta)

• Aktiv så länge som felet kvarstår

• Aktiv tills larmåterställning aktiveras (Tiden kan begränsas. Se "Automatic reset alarm".)

Larmprioritetfrekvens

Larmrelä i övervakningsenheten

Den här funktionen används endast om något av de två reläerna i övervakningsenheten ska aktiveras i en larmsituation. Välj antingen inställningen för "Relä A" eller inställningen för "Relä B" (Reläerna kan användas i en modemanslutning eller övervakningsanslutning. Om så är fallet fungerar inte inställningen som ett larmrelä.)

Den här funktionen måste aktiveras.

Välj larmprioritetfrekvens för vilken den här funktionen ska vara aktiv.

Automatisk återställning av relä

Här väljer du hur länge reläet ska vara aktiverat vid ett larm. Med inställningen = 0 är reläet kontinuerligt aktiverat vid larm. Reläet avaktiveras inte förrän larmknappen på frontpanelen aktiveras och "set alarm" bekräftas.

Larmschema

Här väljer du när larmreläet ska aktiveras.

• Alltid (både dag och natt)

• Endast dag

• Endast natt

Välj relä

Välj vilken av de två reläerna som ska användas.

Relästatus På displayen visas reläets status.

Inställning för andra nätverk via protokollgränssnit

Använd AK-PI 200 som gränssnitt för DANBUSS. Använd AK-PI 100 som gränssnitt för Woodley-enheter.

AK-PI-enhetens adress måste ställas in I följande meny:

Det går att ange adresser för för 2 stycken AK-PI xxx-enheter. Information om övriga inställningar nns i handboken för AK-PIenheten.

Larmprioriteter

AK-SM 350 kan utfärda följande larm. Du kan ställa in hur larmen ska prioriteras genom att ange "hög", "medium" och "låg".

Tryck på högerpilen om du vill ställa in prioriteten även för övriga larm.

Daglig användning

När ett larm uppstår

Gör följande när ett larm utlöses:

• Tryck på larmknappen två gånger så tystnar larmet

• Titta igenom listan över aktiva larm

• Vidta åtgärder för att rätta till felet

Om ett larm uppstår visas en larmsymbol vid den punkt som larmet uppstår ifrån. Samtidigt blinkar lydsioden vid larmknappen. Genom ett tryck på larmknappen i det här läget visas alla aktiva larm som inte tidigare var "på".

Markera något av larmen och tryck sedan på Enter-knappen så visas mer information om larmet.

Nu när larmet har visats är det upp till dig att se till att felet åtgärdas. Senare, när felet har åtgärdats, tas det visade larmet bort från skärmen "Aktiva larm". Men nns kvar på skärmen "Larmhistorik". (Larmhistorikskärmen är "en tryckning till höger" från skärmen över aktiva larm.)

Sidan 1

Sidan 2

Längre till höger nns skärmen "Händelselogg", dvs. om vem som har åtgärdat felet och när, och vad som har gjorts. Här visas även när larmet bekräftades.

(Bör endast ändras av utbildad personal.)

Sidan 3

När du vill skriva ut en datainsamling

Exempel på punktstatus

Exempel på larmhistorik

1. Anslut en skrivare (HP PCL-3-kompatibel) till övervakningsenheten.

2. Tryck på knappen Skrivare

3. Välj något av de tre utskriftsalternativen. Starta utskriften. Det går att ändra tidsperioden till någon annan än den förinställda om du skulle vilja det.

Aktuell status för alla punkter

Valda grafer

Ställa in skrivaren Se sidan 40.

Här startas utskriften.

Här anger du start- och stopptider.

Larmhistorik

När du vill se en graf över temperaturförloppet

Exempel

1. Välj den punkt som du vill se en graf för. Här har punkt 4 valts.

2. Tryck på Enter när raden "Show graph" har markerats.

Den lodräta axelns skala avgörs av alla värdena och av de två larmgränserna, som här är mellan 5°C och 10°C (Om de här värdena har ställs in långt utanför intervallet komprimeras grafen.)

3. Tryck på Enter igen så visas en lodrät linje tillsammans med tidsaxeln.

Den lodräta linjen kan yttas genom att du trycker på vänstereller högerpilen. Du kan följa den lodräta linjens position i raden överst på displayen. Här visas datum och tid. Till vänster om datumet kan du se motsvarande temperaturvärde. Du kan ytta linjen "tillbaka i tiden" och se era temperaturer som har samlats in tidigare. Om du går tillräckligt långt tillbaka, till exempel ett år, visas inga er värden. Dessa värden har tagits bort från minnet för att ge plats år nyare värden.

Zooma ut Skärmen börjar med en tidsperiod på 2 dagar. Om du vill se en längre period trycker du på upp-pilen. Du kan trycka på upp-pilen era gånger. Genom att göra detta kan du ändra perioden till 4, 8, 16 eller 32 dagar.

Du kan zooma in igen genom att trycka på ned-pilen.

När du vill ändra aärens öppettider (dag/nattinställningar)

Till slutanvändaren Den här funktionen kan väljas som tillval, men endast om regulatorerna eller funktionerna som har installerats kan ta emot signalerna. Eller om externa larmmottagare har skapats, och larmen ska skickas till olika platser under dag och natt.

Till installatören Sätt kryss i rutan om dag/nattfunktionen används.

£ Ja £ Nej

1. Tryck på knappen Meny

2. Välj raden "Plant control".

3. Tryck på Enter

4. Välj "Day natt inställning"

5. Tryck på Enter

Sidan 1

7. Här ändrar du tiderna Tiderna kan användas för att ställa in larmvägarna och dag/nattsignaler till regulatorerna.

Timinställning och minutinställning anges med hjälp av pilknapparna.

Sidan 2

6. Tryck på högerpilen

När du vill ändra avfrostningstiderna

Till slutanvändaren Den här funktionen kan väljas som tillval, men endast om regulatorerna eller funktionerna som har installerats kan ta emot avfrostningssignalen.

Till installatören Sätt kryss i rutan om avfrostningsfunktionen används.

£ Ja £ Nej

1. Tryck på knappen Meny

2. Välj raden "Anl.styrning".

3. Tryck på Enter

4. Välj avfrostning grupper

5. Tryck på Enter

6. Välj någon av de denierade avfrostningsgrupperna

7. Tryck på Enter

Sidan 1

8. Tryck på högerpilen

9. Här ändrar du tiderna Avfrostningscyklerna startas vid de angivna tiderna.

Timinställning och minutinställning anges med hjälp av pilknapparna. Om tidpunken är 00.00 startas ingen avfrostning.

10. Upprepa proceduren för eventuella övriga avfrostningsgrup-

per.

sidan 2

Bilaga - templatefunktion (mallar)

Tillämpning

Den här funktionen används för att ange hur regulatorvärden ska visas på displayen på AK-SM 350 när det krävs en kundspecik display eller om det inte nns någon fabriksinställd mall att visa, till exempel då en helt ny regulator läggs till som det inte nns någon mall för i AK-SM 350-enheten.

1. Anslutning

Anslut serviceverktyget AK-ST 500 till AK-SM 350. Starta funktionen i serviceverktygsprogrammet.

Exempel

Om du inte hittar kodnumret eller programvaruversionen i listan kan du hämta uppgifterna på följande vis:

2. Ny mall (New template)

För att kunna skapa en ny mall måste du tala om för programmet vilken regulator och vilka parametrar som är tillgängliga. Klicka på ”NEW” så visas alla regulatorer som serviceverktygsprogrammet känner igen i programmet (som serviceverktygsprogrammet har anslutits till tidigare). Leta reda på det aktuella kodnumret och den aktuella programvaruversionen, och fortsätt genom att klicka på ”OK”. (Ett exempel visas till höger.)

3. Inställningar

Gör de inställningar som visas på de sidor som följer.

4. Spara (Save)

När du har gjort de inställningar som visas på de sidor som följer ska du spara mallen i aktuell AK-SM 350-enhet. Om det redan nns en mall i den AK-SM 350-enhet där du sparar den nya mallen skrivs den gamla mallen över. Den gamla mallen (som kan vara fabriksinställd eller användardenierad) för den aktuella regulatorn tas bort.

1. Anslut regulatorn till AK-SM 350-enheten.

2. Ange en adress i regulatorn.

3. Starta skanningsfunktionen.

4. Läs av kodnumret och programvaruversionen i nätverksöversikten.

5. Anslut till regulatorn via nätverksöversikten.

6. Starta om mallfunktionen.

Revidering

Använd den här funktionen om du vill göra en överföring till datorn och arbeta med en användardenierad mall som redan nns i AK-SM 350-enheten.

Klicka på ”Get le” och hämta den l som ska redigeras.

Inställningar

Om du vill skapa en mall ska du börja med punktdetaljsvisningen i AK-SM 350.

Displayen delas upp i fem områden. De första fyra visas nedan.

Vänster sida: Fyra symboler, t.ex. för äkt, kylning, avfrostning och larm. Överst i mitten: Den viktigaste displayen, t.ex. kylmöbelns temperatur. (Den här displayen visas även i punktöversikten.) Nederst i mitten: En sekundärdisplay, t.ex. temperaturen vid avfrostningsgivaren. Höger sida: Sekundärdisplay, t.ex. larmgränser och tidsfördröjningar.

Det femte området nns lite längre till höger och kan innehålla er detaljer.

På de sidor som följer visas inställningarna för de olika områdena.

Du ställa in era visningar (”Views”) för samma regulatortyp. När du ställer in punkten kan du välja vilken visning du vill använda.

Allmänt

1. Välj det område som du vill ställa in (området visas med en röd kant).

2. Gå sedan till fältet ”Properties” och välj en parameter.

Välj den översta raden och leta reda på den parameter som du vill visa i fältet. Du kan läsa om parametergrupper i bruksanvisningen till regulatorn och där nns även mer information om funktionen.

Dubbelklicka på gruppen för att visa en rad parametrar. Välj parameter (i vårt exempel ”u59 Fan relay”) och bekräfta genom att klicka på ”OK”.

3. På nästa sida visas de specika inställningarna för de olika områdena.

Vänster sida: Symboler

Exempel:

Överst i mitten: Den viktigaste displayen

Dummy = ingen symbol

Välj ”TEMP” för att visa temperaturen. Välj ”PRESSURE” för att visa trycket. Välj ”BASIC” för siervärden. Välj ”ONOFF” eller “OFFON” för på/av-funktionen.

Nederst i mitten: En sekundärdisplay

Höger sida: Sekundärdisplay, t.ex. larmgränser

och tidsfördröjning

Exempel:

Dummy = ingen symbol

No icon = ingen symbol

Längre till höger: Fler detaljer

More details

Det nns en funktion på displayen som ger åtkomst till ”Fler detaljer”. Du kan ange vad som ska visas här i fältet ”Setting parameters”.

1. Klicka på knappen ”Add setting parameter”.

2. Välj en parameter.

3. Ge den ett namn.

4. Välj en displaytyp.

5. Ange vilken behörighetsnivå som ska gälla för parametern. Det nns fyra nivåer att välja mellan:

”Read only” betyder att det inte går att redigera parametern. ”Cong lock” betyder att användaren måste logga in med kon-

gurationslösenordet och kongurationen måste låsas innan parametern kan redigeras.

”Service pw” betyder att parametern kan redigeras om använ-

daren har loggat in med servicelösenordet.

”User pw” betyder att parametern kan redigeras om använ-

daren har loggat in för användardrift.

Du kan välja upp till 20 olika parametrar på den här displayen.

Återanvända text

All text som skrivs in registreras i en databas. När du ställer in nya mallar kan du hämta och återanvända text. Ställ markören i det fält där du vill använda namnet. Välj sedan den text som du vill kopiera till fältet. (Texten visas bara i databasen när du har sparat mallen.)

Flera visningar?

Om du vill att era visningar ska vara tillgängliga i den aktuella mallen ska du göra om inställningsprocessen för ”View 2” etc.

Punkt översikt

"Översikt display"

"Punkt display"

Nätverkslista

Anl.styrning

Dag natt inställning

Kontrollfunktion Mode (Inställning) Status Status DI överstyrning DI överstyrn pkt ref DI överstyrning regulator

Injection on grupper Avfrostning grupper Adaptiv avfrostning grupper P0 optimering grupper Särgwärme

Service inställning

Grundinställning

Kong. lås Scan nätverk Språk Utrustning namn sommar/vintar Tidszon Aktuellt datum Eng. enheter Service password Användar password Nätverk timeout Ta bort oine regulatorer Visa scan mode Matningsfrekvens Reset till fabriksinst.

Punktinställning

Namn Typ

Larminst.

Larm gemensam inställning Larmdestinationer

Utskrift inst.

Utskriftstyp Mode

IP inställn.

IP address mode Värdnamn IP inställn. Subnet mask

Reläinst.

Modemrelä Watchdog relä Larmrelä A Larmrelä B

Protocol interface AK-PI 200 Larm prioritet

Om produkt

Order n r. Serie nr. SW ver.

Menu översikt

Temperatur:

Undertryck larm Logginställning Loggintervall Reg. adress Ingång nr Givartype Höglarm gräns Låglarm gräns Larmfördröjning Höglarm text Låglarm text Höglarm prio. Låglarm pri. Avfrostn.punkt nr Temp. förskjutning Kong. fel nr.

Avfrostning: Undertryck larm Logginställning Loggintervall Reg. adress Ingång nr Aktiv vid Larmfördröjning Larmtext Larmpri. Kong. fel nr.

Analog ingång:

Undertryck larm Logginställning Loggintervall Reg. adress Ingång nr Transmitter typ Enhet Max. värde Min. värde Höglarm gräns Låglarm gräns Larmfördröjning Höglarm text Låglarm text Höglarm prio. Låglarm pri. Kong. fel nr.

Gasdetektor:

Undertryck larm Logginställning Loggintervall Reg. adress Skalfaktor Höglarm gräns Låglarm gräns Larmfördröjning Höglarm text Låglarm text Höglarm prio. Låglarm pri. Kong. fel nr.

Type =

Temperatur Analog ingång Digital ingång Eektmätare Avfrostning Gasdetektor Regulator Eektmätare log

Digital ingång:

Undertryck larm Logginställning Loggintervall Reg. adress Ingång nr Aktiv vid Larmfördröjning Larmtext Larmpri. Kong. fel nr.

Regulator: Logginställning Loggintervall Reg. adress Mall överblick Kong. fel nr.

Eektmätare:

Undertryck larm Logginställning Loggintervall Reg. adress Ingång nr Pulsers per kWh Skalfaktor Larmgräns Larmfördröjning Larmtext Larmpri. Preset förbrukning Senaste preset datum Förbrukning senaste dygn Förra veckans förbrukning Kong. fel nr.

Eektmätare logg:

Logginställning Loggintervall Log typ Eektmätare pkt nr. Kong. fel nr.

Användar- och operatörsäkerhet

Den här enheten är säker att använda om instruktionerna i den här handboken följs. Spänningen är påslagen under huven, så huven bör inte avlägsnas om matningsspänningen är påslagen. Kontrollera att matningsspänningen är avstängd innan huven

Giltighet

Den här handboken skrevs i mar. 2013 och gäller för AK-SM 350 med programvaruversion 2.5x. I handboken beskrivs inställning och användning av AK-SM 350

för att övervaka och styra kylinstalationer. tas bort. Operatören för den här enheten förväntas veta hur den fungerar. Danfoss är inte ansvarig för förlust eller skada som har orsakats av felaktig hantering av enheten.

Danfoss åtar sig inget ansvar för möjliga fel i kataloger, broschyrer och annat tryckt material. Danfoss förbehåller sig rätten att ändra sina produkter utan tidigare meddelande. Det gäller också för produkter som redan har beställts under förutsättning att sådana ändringar kan göras utan att ytterligare ändringar i de överenskomna specikationerna måste göras. Alla varumärken i det här materialet tillhör respektive företag. Danfoss och Danfoss-logotypen är varumärken som tillhör Danfoss A/S. Med ensamrätt.

Danfoss AK-SM 350 User guide [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
