User Guide
Protokol interface
AK-PI 200
ADAP-KOOL® Refrigeration control systems
Introduktion
Funktion
AK-PI 200 er et mellemled, så regulatorer af typen AKC og AKL kan
betjenes via en Systemmanager fx AK-SM 720.
Selve betjeningen af regulatorerne foretages med AK-ST 500.
(AKC og AKL regulatorer er født med datakommunikationen DANBUSS, hvor kommunikationen styres af en gateway fx AKA 245.
I en løsning med en AK-PI 200 og en systemmanager, skal gatewayen ikke benyttes.)
Anvendelse
AK-PI 200 anvendes på anlæg, hvor systemenheden er en
AK-SM 720, og hvor der er en eller ere regulatorer med DANBUSS
datakommunikation.
Enheden forbinder kommunikationen til DANBUSS, så systemmanageren kan præsentere alle regulatorer på anlægget.
DANBUSS regulatorer præsenteres på lige fod sammen med LON
RS 485 regulatorer og MODBUS regulatorer.
Alle regulatorer kan ses og betjenes fra systemmanagerens netværksliste.
Løsningen kan benyttes på bestående anlæg hvor hovedparten
er regulatorer med DANBUSS, og hvor systembetjeningen ønskes
ændret til en browserbaseret brugerade i stedet for systemsoftware type AKM.
Eller den kan anvendes på nye anlæg hvor hovedparten måske er
regulatorer med LON kommunikation og hvor enkelte reguleringer kun kan opfyldes med en AKC-regulator.
Princip
Forbindelsen imellem systemmanageren og AK-PI 200 sker via
TCP/IP .
I den helt simple opkobling, kan de to enheder kobles op til hinanden via et krydskabel.
IP-adresserne indstilles her til statiske adresser.
På større anlæg eller hvor der også er IP-kommunikation ud fra
anlægget, skal forbindelsen foretages via en router.
Her kan IP-adresserne være dynamiske, men er der kommunikation til anlægget udefra skal de være statiske.
Er du i tvivl om du skal vælge statisk eller dynamisk, er der følgende
anbefaling:
Dynamisk er det letteste. Her tildeler routeren selv en adresse til
systemmanageren og en anden til PI-enheden. Men denne løsning bør du kun vælge, hvis det er et lukket anlæg uden kontakt
til en ekstern betjeningsade.
Ved statisk skal du selv rekvirere et par adresser hos den lokale
IT-funktion, og du skal selv indstille adresserne i de to enheder.
Denne løsning skal altid anvendes, når der er betjening til anlægget fra et eksternt servicerma fx til logopsamling, alarmhåndtering eller service.
Indhold
Introduktion ....................................................................................................... 2
Installation .......................................................................................................... 4
Krav og termer ................................................................................................... 6
Bestilling .............................................................................................................. 8
Data ....................................................................................................................... 8
2 Manual RS8EX201 © Danfoss 12-2015 AK-PI 200
Antal regulatorer
Der kan tilsluttes op til 60 stk. regulatorer til én AK-PI 200. Er der
ere end 60 stk. regulatorer, skal der anvendes 2 stk. AK-PI 200.
Til én systemmanager kan der tilsluttes op til to stk. AK-PI 200, dvs.
op til 120 regulatorer på DANBUSS kommunikationen. Er der to
AK-PI 200 enheder skal forbindelsen til systemmanageren føres via
en router eller en switch.
Adresser
I princippet er der 3 former for adresser:
IP-adresser
Både systemmanageren og AK-PI 200 skal have indstillet en IPadresse.
Adressen kan enten være dynamisk eller statisk - det ønskede
vælges med en indstilling. Vælges statisk, skal der også indstilles
en adresse.
Er der adgang til anlægget udefra, skal indstillingen i systemmanageren AK-SM 720 altid vælges til statisk, så forbindelsen udefra
altid kender adressen, og kan komme i kontakt med enheden.
(IP-adressen indstilles i en menu.)
Netværksadresser
På et netværk skal der altid være én og kun én systemmanager,
der er master. Dette deneres med en adresseindstilling = 1.
Denne systemmanager styrer kommunikationen til alle de øvrige
regulatorer på netværket. PI enheden opfattes som en regulator
på netværket og dens adresse kan ses i IP listen. (Der kan tilsluttes
op til 2 stk. PI-enheder til den systemmanager, der er master - dvs.
har adresse = 1.)
(Netværksadressen indstilles på fronten af systemenhederne og
på fronten af PI-enhederne.)
Indstil systemmanageren til adresse 1.
Hvis der er ere systemmanagerer (slavenetværk) indstilles de til
adresse 2 til 10.
Hver PI-enhed indstilles med en separat adresse. Vælg 12 eller
højere fx 21.
Sammenkobling
Når systemmanageren skal indstilles, skal der også indstilles
en menu, hvor den aktuelle AK-PI 200 tilvælges netværket.
Systemmanageren kender herefter vejen til rækken af DANBUSS
regulatorer. Systemmanageren skal være version 1.20 eller højere.
Regulatoradresser
Alle regulatorer på samme netværk skal have forskellige adresser.
Dvs. alle regulatorer, der tilsluttes en systemmanager på enten:
• LON-kommunikationen
• MOD-bus kommunikationen eller
• DANBUSS kommunikationen
Start med adresserne på DANBUSS. De skal indstilles med en DIPswitch, og kan ikke indstilles højere end 120.
Adresserne på LON og MOD-bus kan indstilles højere.
Der kan max. tilsluttes 200 stk. regulatorer til en systemmanager.
AK-PI 200 Manual RS8EX201 © Danfoss 12-2015 3
DANBUSS kommunikationen: Adressemulighed 1 til 120
LON-kommunikationen: Adressemulighed 1 til 999
MOD-bus kommunikationen: Adressemulighed 1 til 247
Max. antal regulatorer: 200 stk.
Installation
Forberedelse af regulatorer på DANBUSS
Ved et bestående anlæg
Hvis det er et bestående anlæg, hvor regulatorerne
tidligere har været koblet op til en gateway, skal bindingen
(netvæksnummeret) til gatewayen registreres, så den kan
indstilles i AK-PI 200.
1. Registrér netværksnummeret til den senere indstilling.
Ved et nyt anlæg
1. Indstil adressen på regulatoren
2. Tænd den hvis den ikke allerede er tændt
3. Indstil det ønskede sprog i regulatoren (AKA 21 tilsluttes
og menuen med sprogvalget indstilles. Efter indstillingen
ernes AKA 21 igen).
Forberedelse af TCP/IP forbindelsen
AK-PI 200 skal have forbindelse til systemmanageren - både fysisk
og med en softwareindstilling. Det kan ske på en af følgende
måder:
1. Tilslutning
a) Direkte forbindelse (benyttes kun, hvis der ikke er ekstern
forbindelse via router).
Kablet imellem de to enheder skal være et krydskabel.
(Her anvendes altid statisk IP-adresse.)
b) Der tilsluttes kabler fra enhederne til en router eller til en
switch.
(Her anvendes dynamisk eller statisk IP-adresse.)
2. Indstilling
a) Router
- Dynamisk: Der er ingen indstilling i routeren
- Statisk: I routeren skal der indstilles et statisk adresseområde
b) AK-SM 720
- Vælg statisk, hvis forbindelsen imellem systemenheden
og AK-PI 200 foretages med et krydskabel, eller der er
forbindelse til anlægget udefra. Indstil derefter IP-adressen
(en IP-adresse skal rekvireres hos områdets IT-ansvarlige.
- Vælg dynamisk, hvis det er et lukket anlæg og de to enheder
tilsluttes en router eller en switch.
c) I AK-PI 200 indstilles IP-adresseringen til enten statisk eller til
dynamisk.
- Vælg statisk, hvis forbindelsen imellem systemenheden
og AK-PI 200 foretages med et krydskabel. Indstil derefter
IP-adressen (en IP-adresse skal rekvireres hos områdets ITansvarlige.
- Vælg dynamisk, hvis det er et lukket anlæg og de to enheder
tilsluttes en router eller en switch.
1a)
1b)
Netværksnummeret
Krydskabel
3. Hvis der er tilsluttet en router eller en switch, skal den tændes.
4 Manual RS8EX201 © Danfoss 12-2015 AK-PI 200

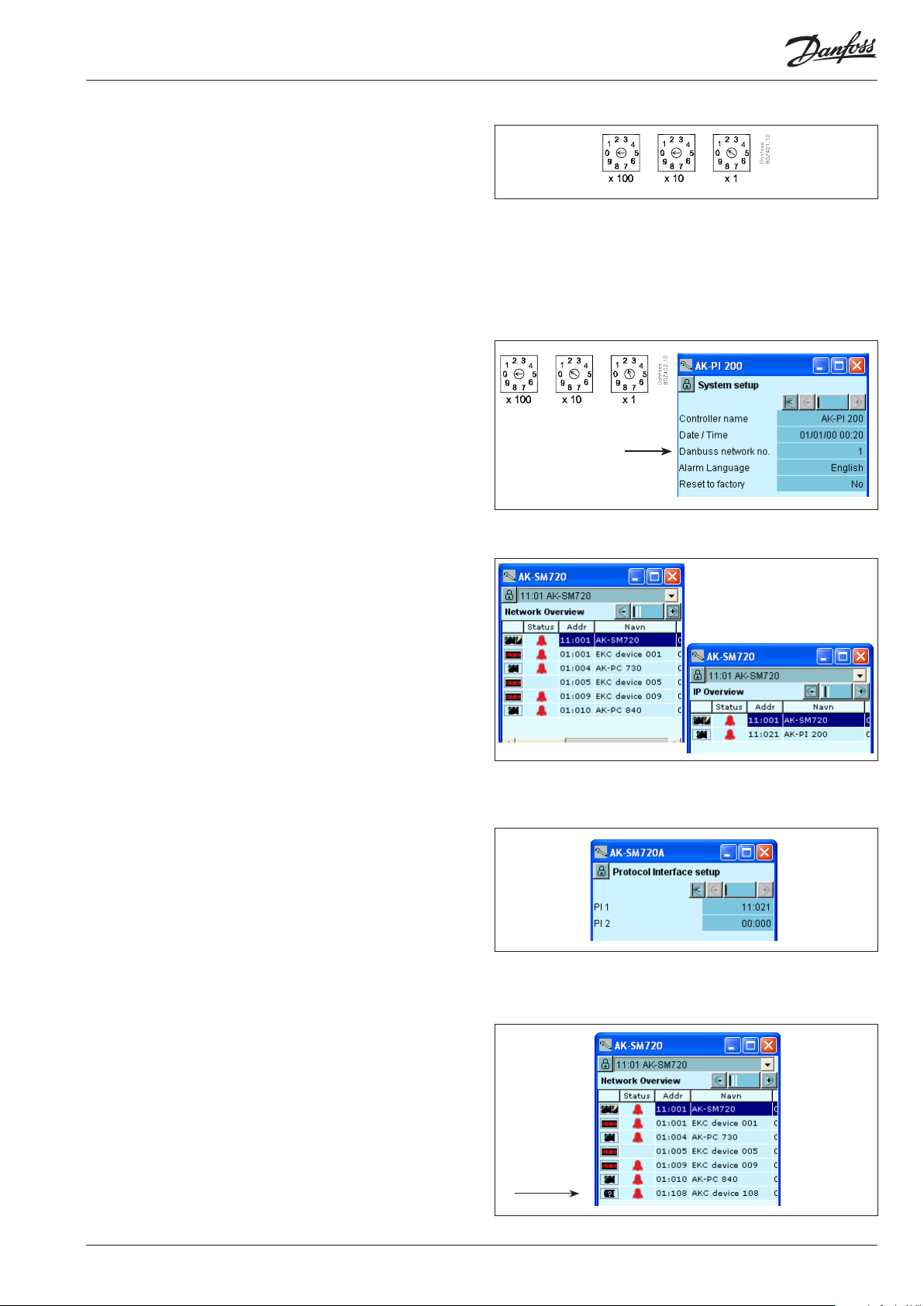

Forberedelse af systemmanageren
1. Indstil dens adresse på fronten til 1 (der skal altid være en
systemmanager med adresse 1 på et netværk (1=master)). Hvis
der er ere netværk og dermed ere systemmanagere, skal de
have adresse 2 til 10.
2. Tilslut regulatorerne på de to datakommunikationer LON og
MOD-bus. Tænd regulatorerne og indstil en adresse i hver
regulator. Der må ikke være adressesammenfald - heller ikke
med adresser på DANBUSS nettet.
3. Tilslut spænding til systemmanageren
4. Hvis der anvendes statisk IP-adresse, skal den indstilles
5. Tryk på systemmanagerens service pin
Forberedelse af AK-PI 200
1. Indstil dens adresse på fronten (fx til 12)
2. Tilslut spænding
3. Hvis der anvendes statisk IP-adresse, skal den indstilles
4. Indstil netværksnummeret for DANBUSS-gruppen.
(I den tidligere version (1.0x) af AK-PI 200 er nummeret ikke
synligt, men er fastprogrammeret til 1. Så hvis det er en
opdatering af AK-PI 200 til version 1.1x skal den indstilles til 1.)
5. (Du kan aktivere "Service pin" funktionen på dette tidspunkt.
Hvis du gør det, kan du undlade at starte skanfunktionen i
næste punkt.)
Lav det første skan
1. Start skanfunktionen i systemmanageren - afvent resultatet
(regulatorerne på LON og MOD-bus kommunikationen vil nu
være fundet og kan ses i netværksoversigten).
2. Gå til netværksoversigtens næste side med IP-registreringer.
Kontroller at AK-PI 200 enheden er registreret.
Sammenkobling
Dener hvilken AK-PI 200 enhed, som systemmanageren
skal kende (der kan være registreret ere enheder, men
systemmanageren med adresse 1 kan kun styre 2 enheder.
1. I systemmanageren er der en menu, hvor indstillingen skal
foretages. Gå til Opsætningsmenuen / Protokol interface
(systemmanageren skal være en version 1.20 eller nyere).
2. Vælg adressen på den AK-PI 200, som skal sammenkobles med
systemenheden.
Lav skan nummer 2 og nd DANBUSS regulatorerne
1. Foretag et nyt skan på systemmanageren. Afvent resultatet.
(Alle regulatorer vil nu være fundet.)
AKC device
Se manualen for systemmanageren for yderligere installation.
AK-PI 200 Manual RS8EX201 © Danfoss 12-2015 5
Krav og termer
Princip
• Installationen af datakommunikationen skal udføres som omtalt i
vejledningen RC8AC.
• Termineringer skal være i orden.
• Sprogvalg i en AKC-regulator
Når der hentes data op til AK-PI 200 og senere op til
systemmanageren og betjeningssoftwaren, vil de komme op i
det sprog, der er valgt i regulatoren.
Er der kommet et forkert sprog op, skal AK-PI 200 bringes tilbage
til fabriksindstilling og en tilhørende l på PC'en skal slettes.
(C:Program les\ADAP-KOOL\Service tool\Data\Cashe\
Bestillingsnummer).
Derefter skal det hele gentages, nu blot med et andet sprogvalg.
• Netværksadresser
Her er en lille oversigt over de netværk og de adresser, der kan
forekomme:
11:001 er den styrende systemmanager
11:002 til 11:010 er underordnede netværk, men styres af 11:001
(tallet"11" holder sammen på netværkene, og det kan ikke
ændres).
11:012 til 11:999 er adresser til enheder på nettet. Enhederne
kan være AK-PI 200 eller det kan være "Wireless" enheder, eller
det kan være regulatorer, hvor datakommunikationen foregår
via TCP/IP.
1: xxx vil være regulatorer, der er registreret under den styrende
systemmanager
2: xxx vil være regulatorer, der er registreret under det
underordnede netværk nummer 2.
• Der kan tilsluttes op til 60 stk. AKC regulatorer til én AK-PI 200.
• Der kan tilsluttes op til to stk. AK-PI 200 til én systemmanager.
• Der kan tilsluttes op til 20 stk. forskellige typer AKC regulatorer.
• På DANBUSS kommunikationen må der ikke tilsluttes en
gateway eller en AKA 21 — det er AK-PI 200, der styrer
kommunikationen til regulatorerne.
6 Manual RS8EX201 © Danfoss 12-2015 AK-PI 200
Oversigtsbilledet vil vise følgende:
• Adressen på den systemmanager, AK-PI 200 er koblet op til
• Status på alarmtransmissionen
• Dato og tid
• Kvaliteten af signalet på DANBUSS kommunikationen
Kongurationsbilledet giver adgang til følgende:
• Kongurationslåsen benyttes kun, hvis der skal indstilles en
statisk IP-adresse.
• Under "System setup" kan du give enheden et navn
• IP indstillingerne kan foretages
Eksempler på IP-adresser
AK-PI 200 Manual RS8EX201 © Danfoss 12-2015 7
Bestilling
Type Funktion Anvendelse Sprog Bestilling
AK-PI 200 Protokol interface
Tilbehør Transformatormodul 230 V / 115 V til 24 V
AK-PS 075 18 VA Forsyning 080Z0053
Mellemled imellem systemmanager og regulatorer med
DANBUSS datakommunikation
Engelsk, tysk, fransk,
italiensk, hollansk,
spansk, portugisisk,
dansk, svensk, nsk
080Z8521
Data
Forsyningsspænding 24 V a.c. +/- 20%
Eektforbrug AK-PI 200 12 VA
Omgivelser Under transport -40 til 70°C
Under drift -20 til 55°C ,
Kapsling Materiale PC / ABS
Tæthed IP10 , VBG 4
Montage Til indbygning. På væg eller DIN-skinne
Vægt Ca. 600 g
Godkendelser EU lavspændingsdirektiv og EMC-krav er
opfyldt.
UL 873, CUUS
0 til 95% RH (ikke kondenserende)
Ikke chokpåvirkninger / vibrationer
LVD-testet iht. EN 60730
EMC-testet
Immunitet iht: EN 61000-6-2
Emision iht: EN 50081-1
UL le number: E166834
Danfoss påtager sig intet ansvar for mulige fejl i kataloger, brochurer og andet trykt materiale. Danfoss forbeholder sig ret til uden forudgående varsel at foretage ændringer i sine produkter, herunder i
produkter, som allerede er i ordre, såfremt dette kan ske uden at ændre allerede aftalte specikationer.
Alle varemærker i dette materiale tilhører de respektive virksomheder. Danfoss og Danfoss-logoet er varemærker tilhørende Danfoss A/S. Alle rettigheder forbeholdes.
8 Manual RS8EX201 © Danfoss 12-2015 AK-PI 200
DE-DB
Loading...
