Danfoss AK-PC 782A User guide [sv]

Användarhandbok
Effektregulator
för reglering av transkritisk CO-booster AK-PC 782A, SW 2.7x
ADAP-KOOL® regleringssystem för kyla
www.danfoss.com
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Innehåll
Applikation ................................................................................................ 3
Principer ..................................................................................................... 4
2. Regulatorns konstruktion
Modulsammanfattning .................................................................................. 7
Data gemensamma för alla moduler ......................................................10
Regulator .................................................................................................. 11
Expansionsmodul AK-XM 101A ........................................................13
Expansionsmodul AK-XM 102 A/AK-XM 102B ............................ 15
Expansionsmodul AK-XM 103A ........................................................17
Expansionsmodul AK-XM 204A/AK-XM 204B .............................19
Expansionsmodul AK-XM 205A/AK-XM 205B .............................21
Expansionsmodul AK-XM 208C ........................................................23
Expansionsmodul AK-OB 110 ........................................................... 25
Expansionsmodul EKA 163B/EKA 164B .........................................26
Grask display MMIGRS2 ....................................................................26
Strömtillförselmodul AK-PS 075/150/250 ....................................27
Kommunikationsmodul AK-CM 102 ...............................................28
Introduktion till utformningen .................................................................. 29
Design av kompressor- och kondensatorregulatorer .......................31
Beställning ........................................................................................................ 39
3. Montering och kabeldragning

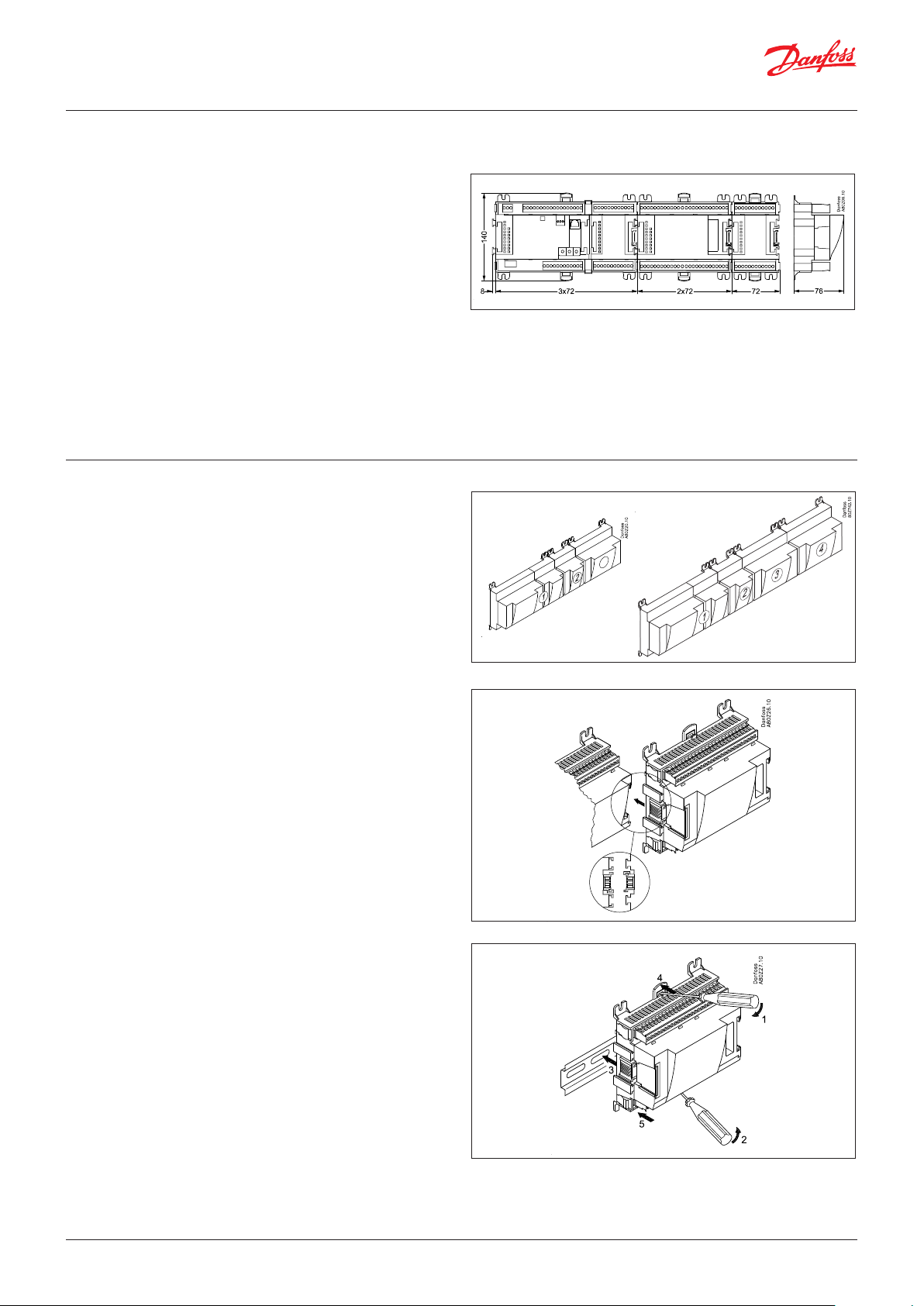

Montering ......................................................................................................... 40
Kablage .............................................................................................................. 42
4. Konguration och drift
Konguration ................................................................................................... 45
Anslut dator .............................................................................................45
Behörighet ............................................................................................... 47

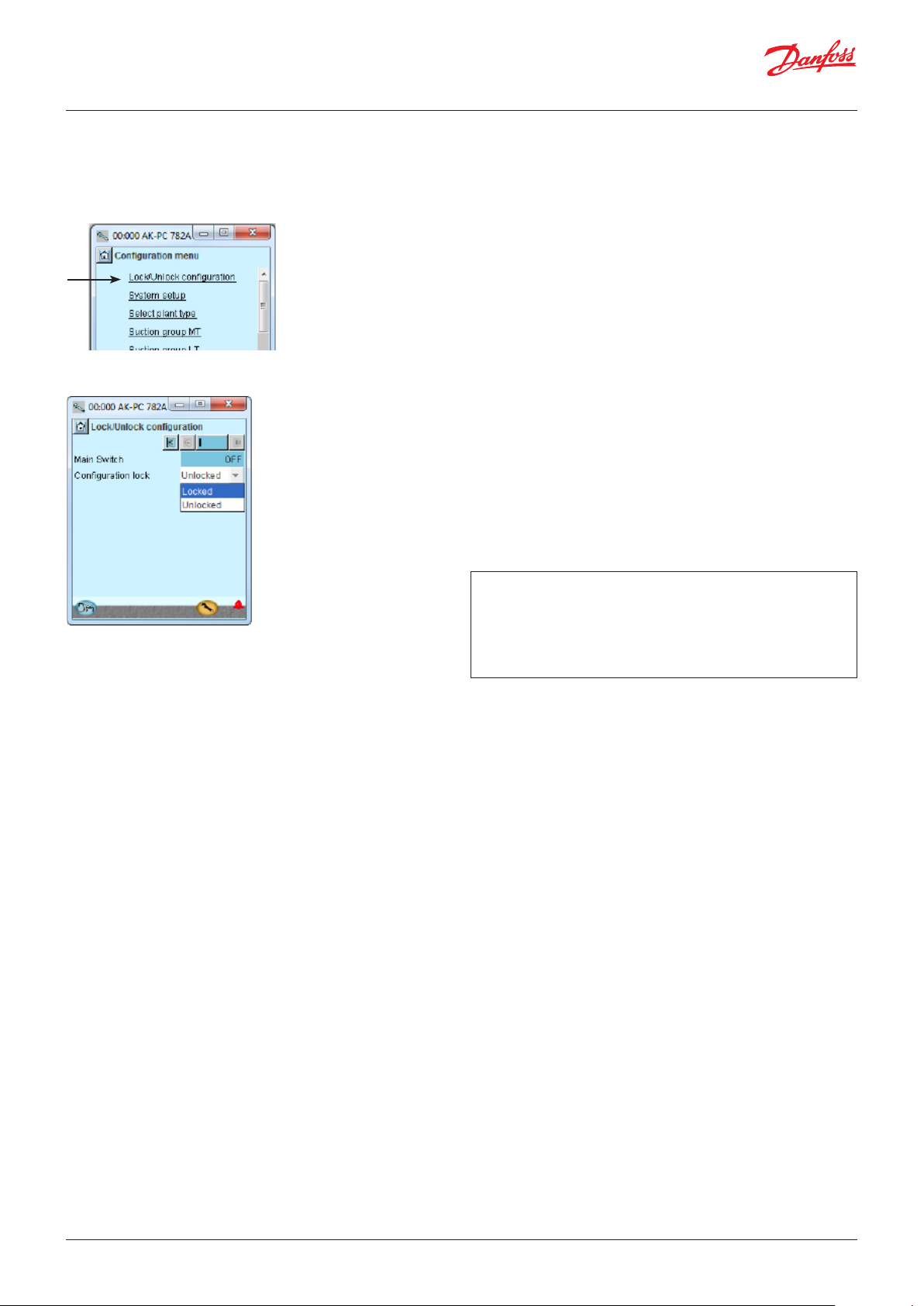

Lås upp kongurationen av regulatorerna ..................................48
Systeminställning ..................................................................................49

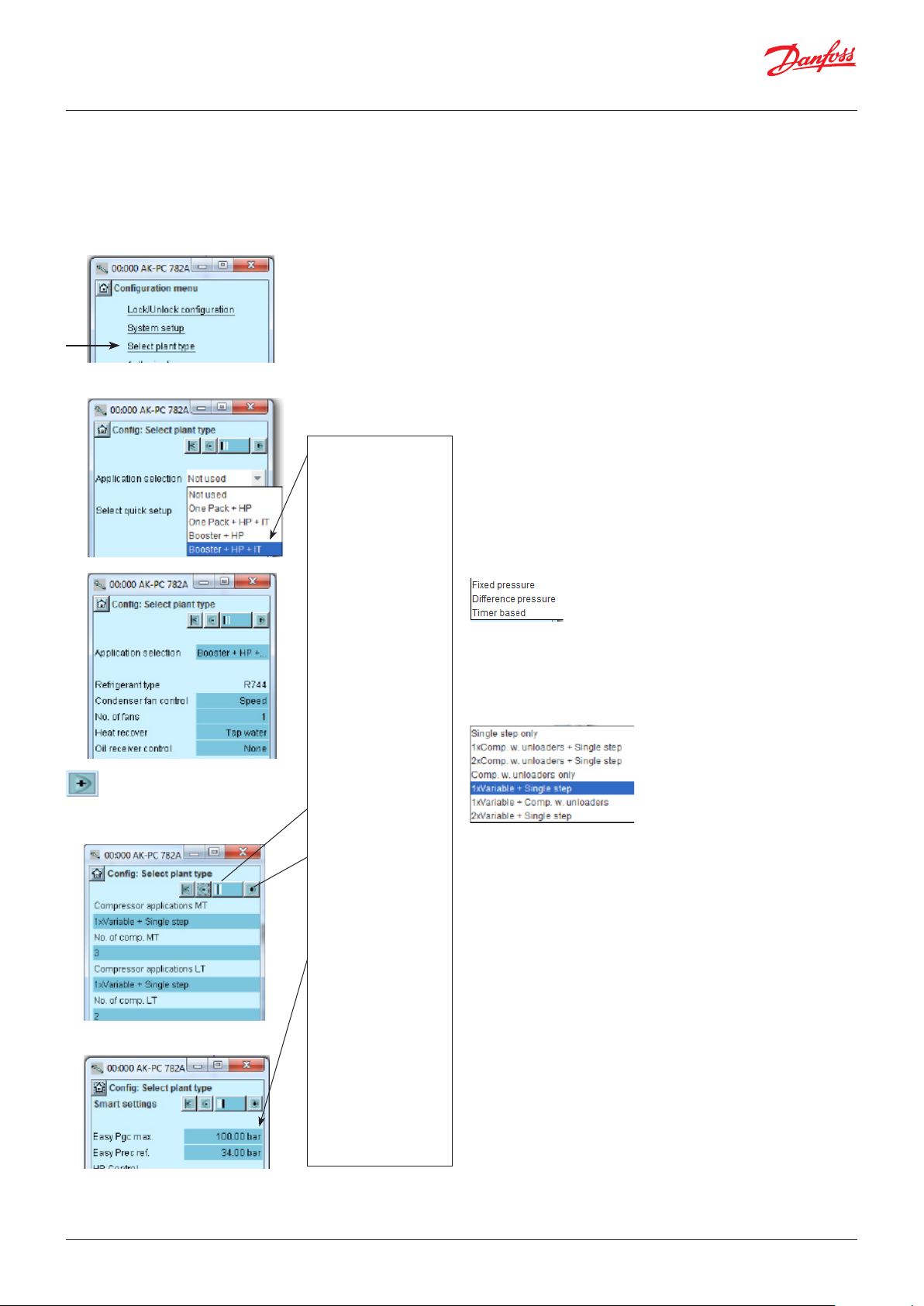

Välj anläggningstyp ..............................................................................50

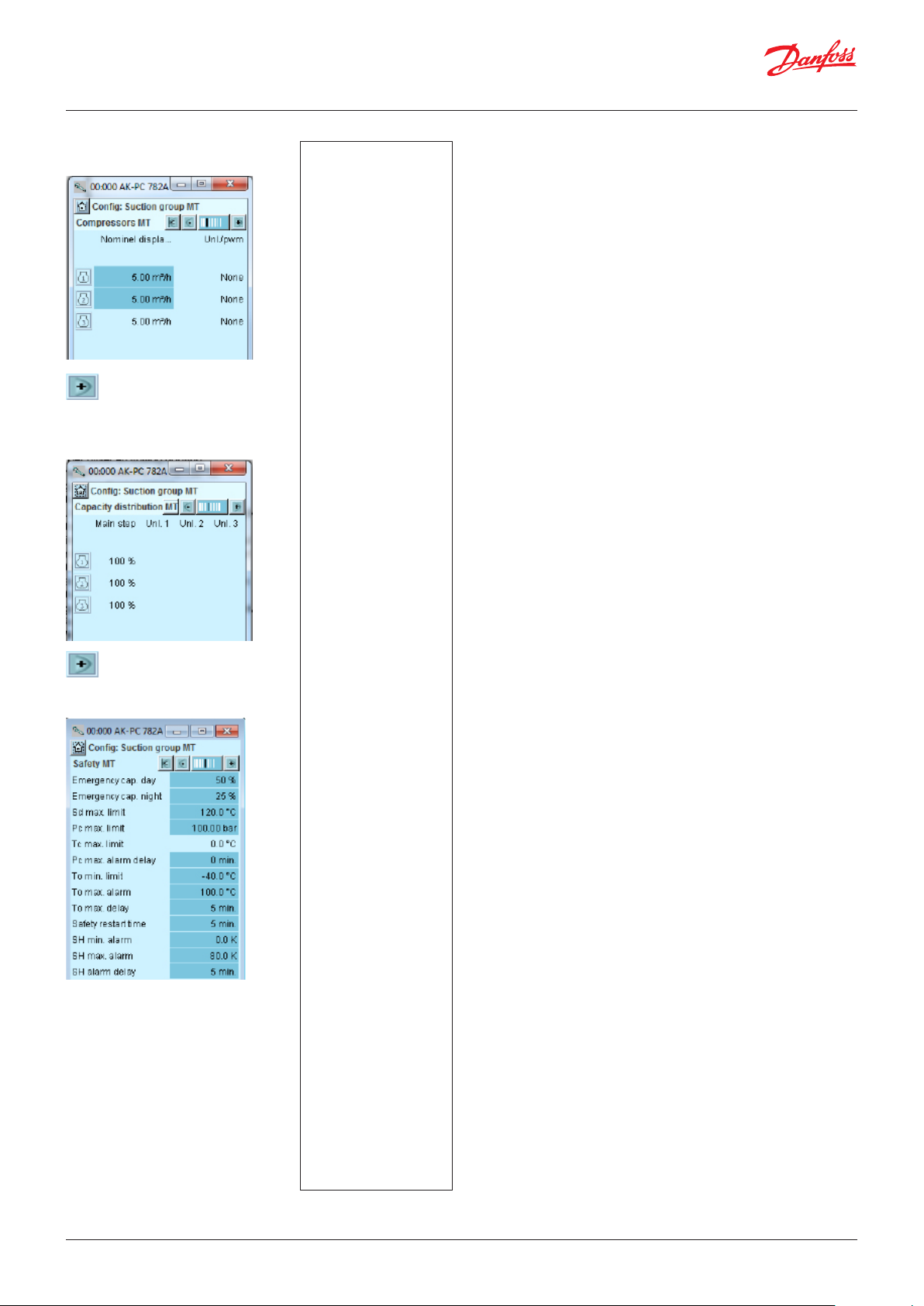

Ställa in reglering av suggrupp MT .................................................51
Ställa in oljereglering ........................................................................... 56
Inställning av kondensatoräktar ................................................... 57
Inställning av högtrycksreglering ................................................... 59
Ställa in regleringen av behållartryck ............................................ 60
Receiver pressure dierence control ”DeltaP” ............................61

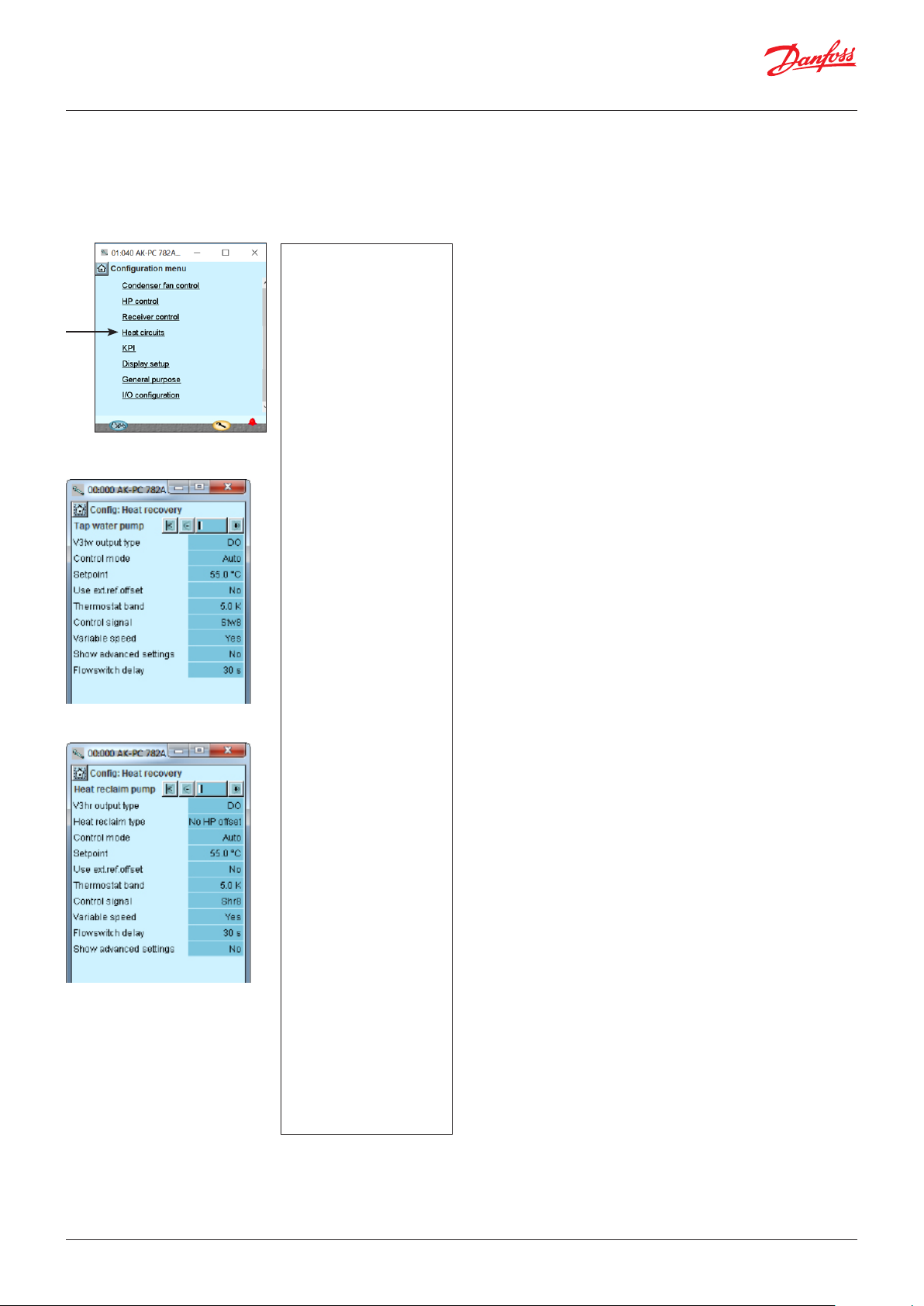

Ställa in regleringen av värmeåtervinning ...................................62

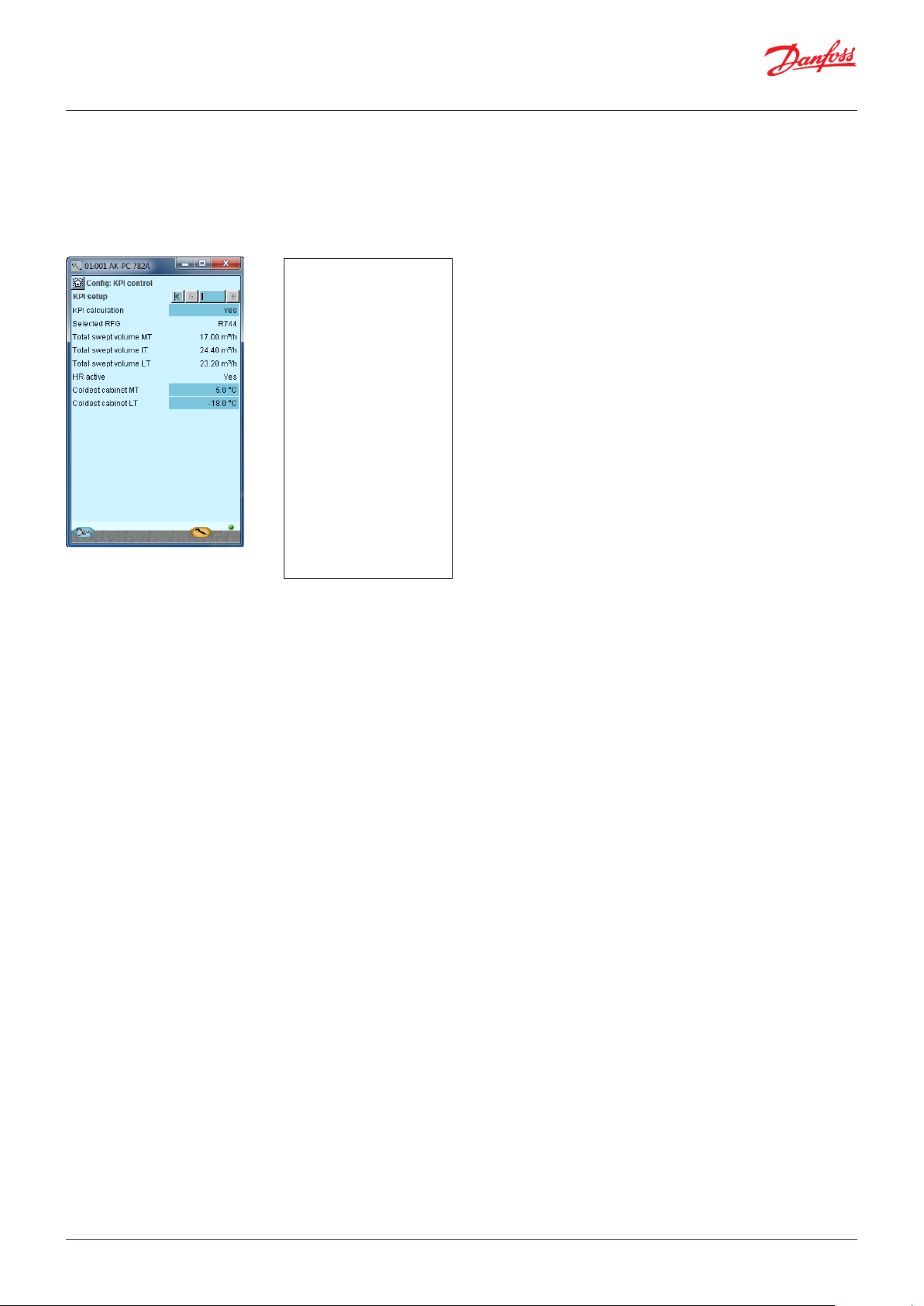

Ställa in KPI ..............................................................................................64
Ställa in display ......................................................................................65

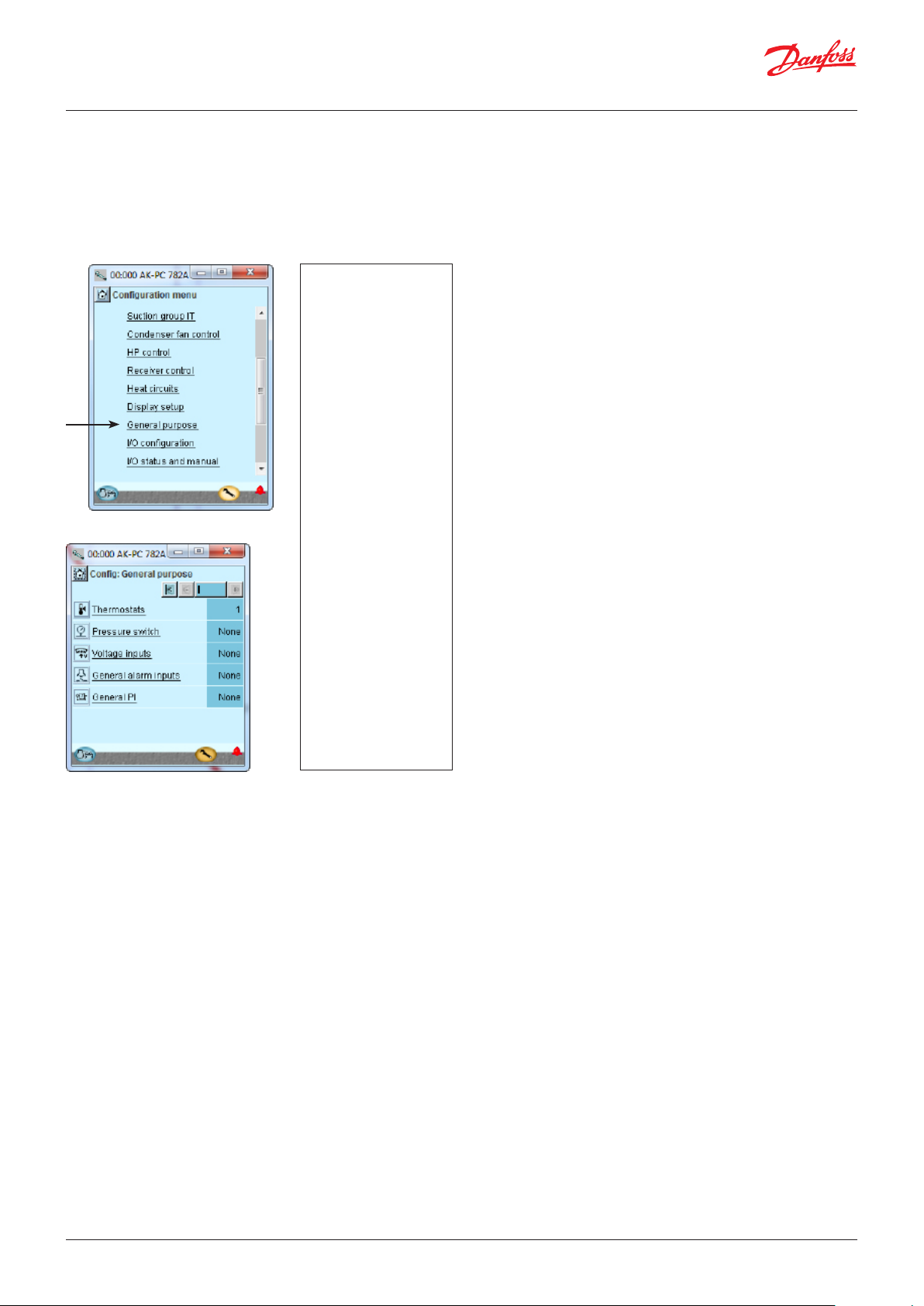

Ställa in allmänna funktioner ............................................................ 66

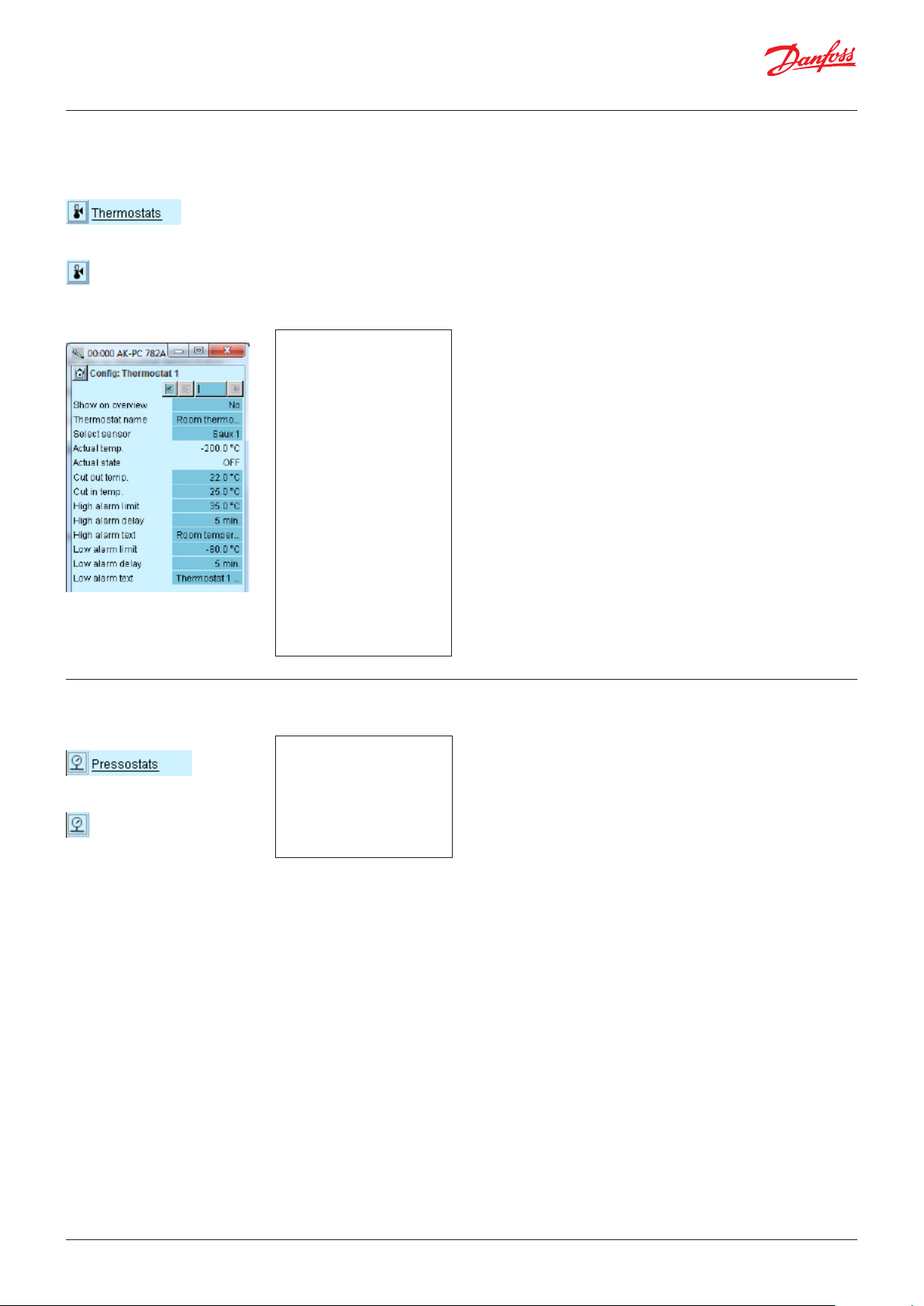

Separata termostater ...........................................................................67
Separata pressostater ..........................................................................67

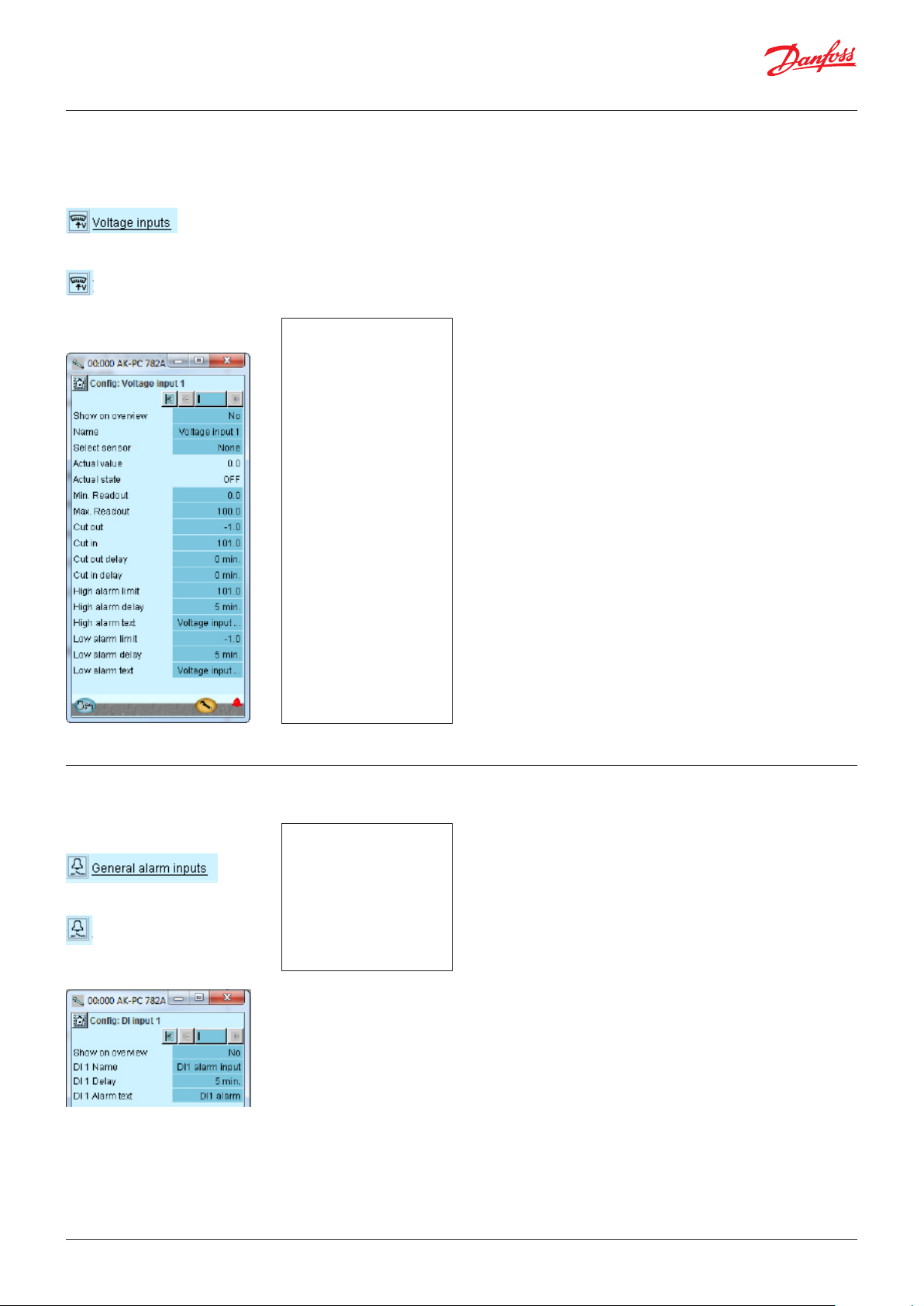

Separata spänningssignaler .............................................................. 68
Separata larmingångar .......................................................................68

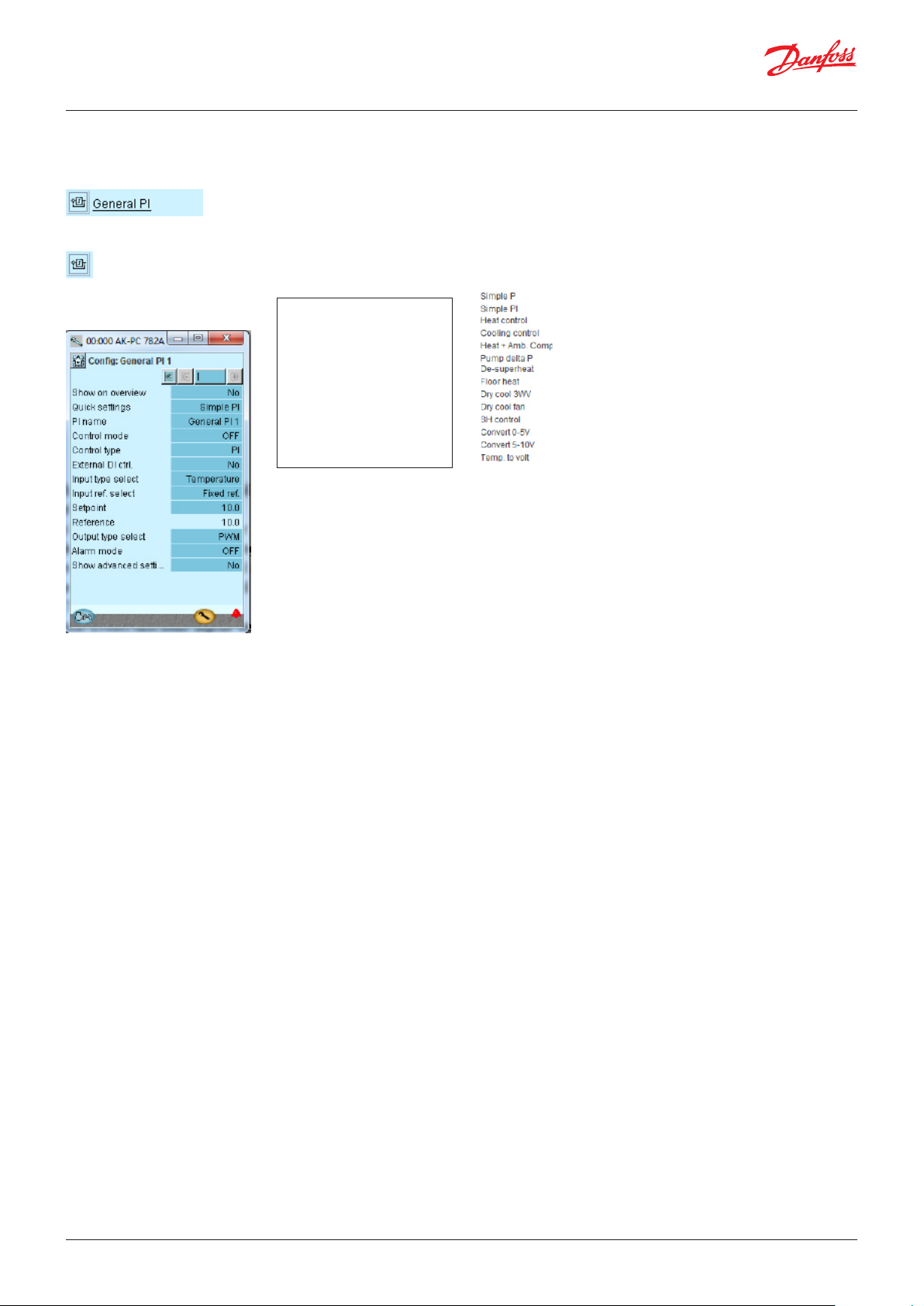

Separata PI-funktioner ........................................................................69

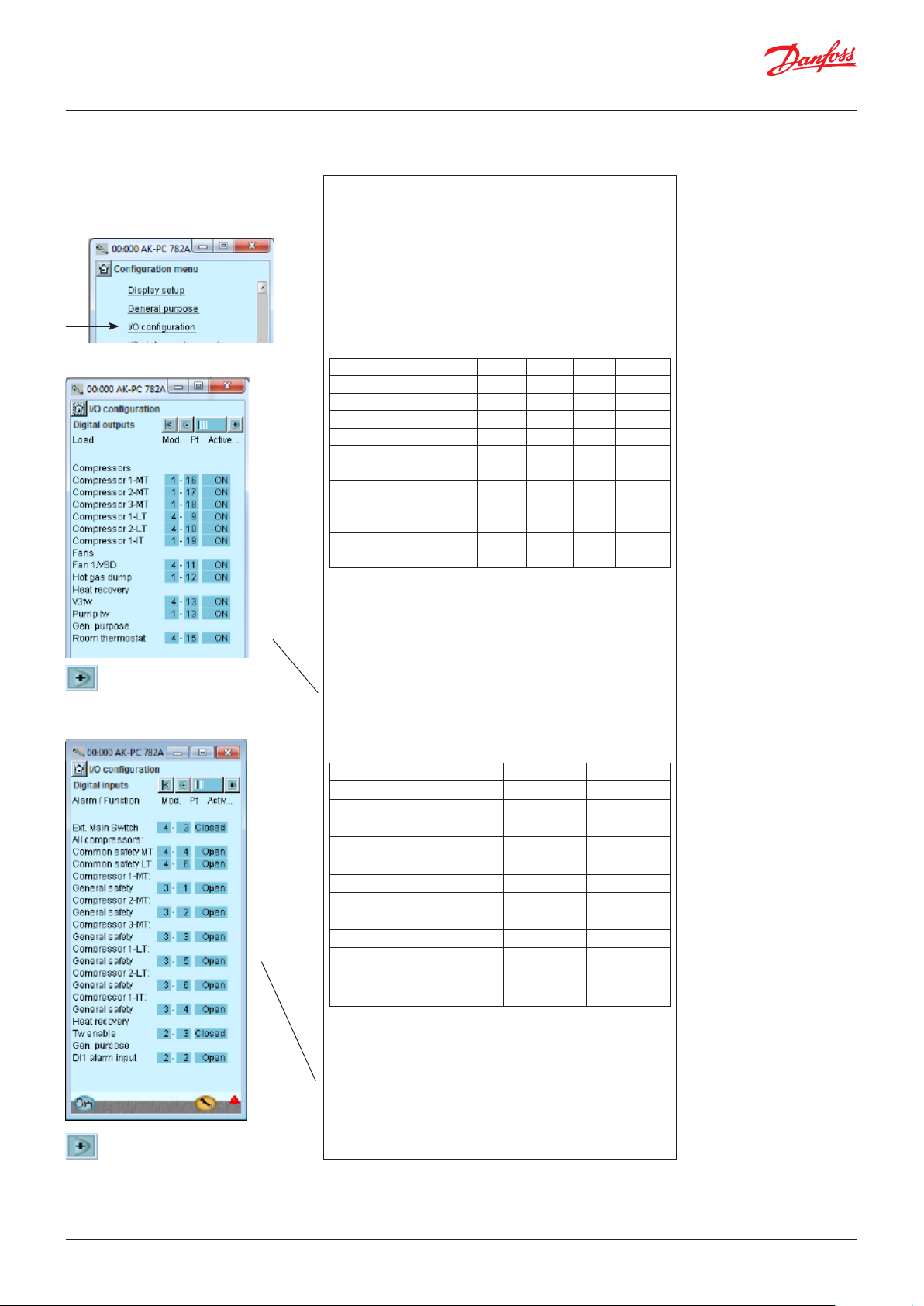

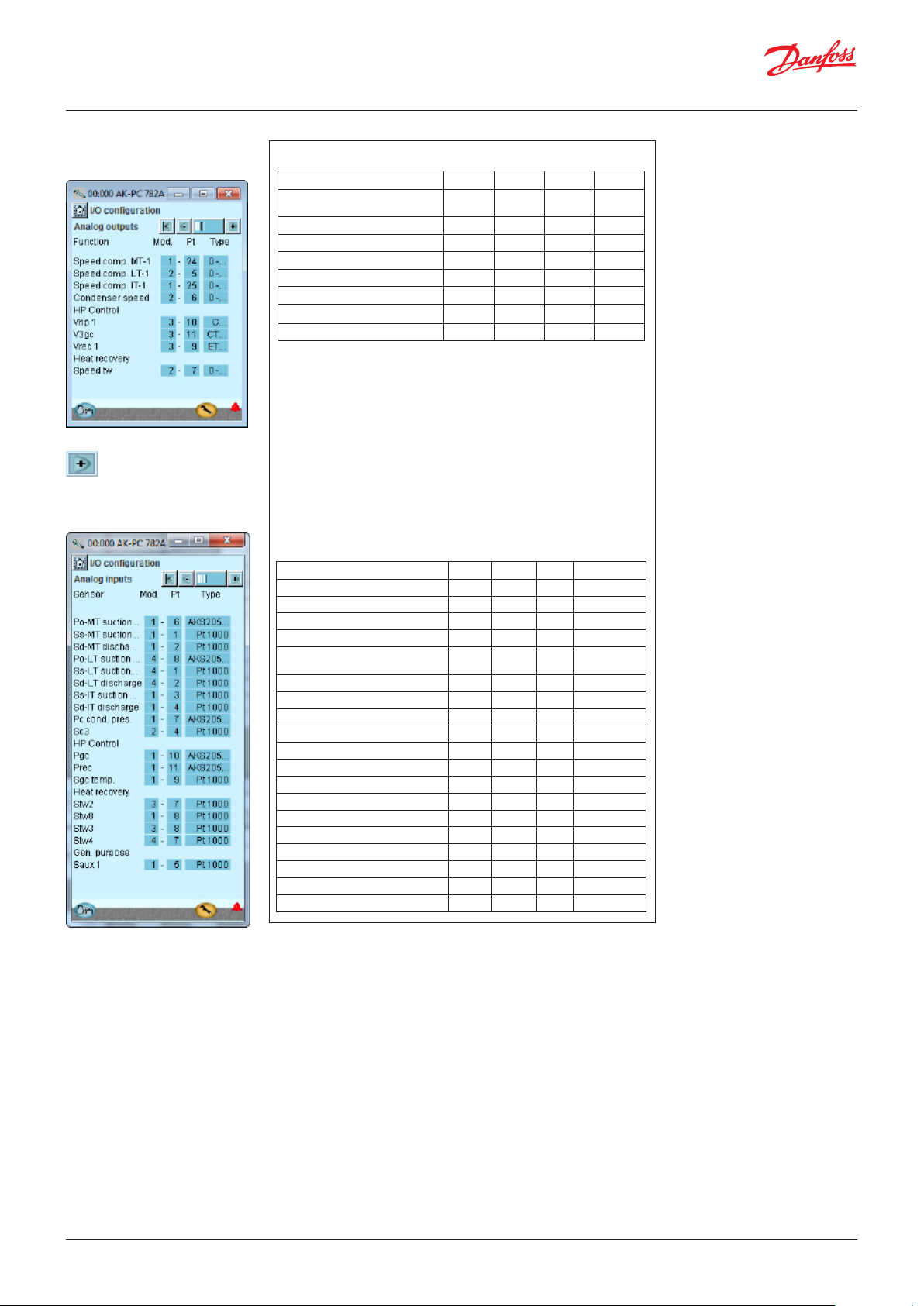

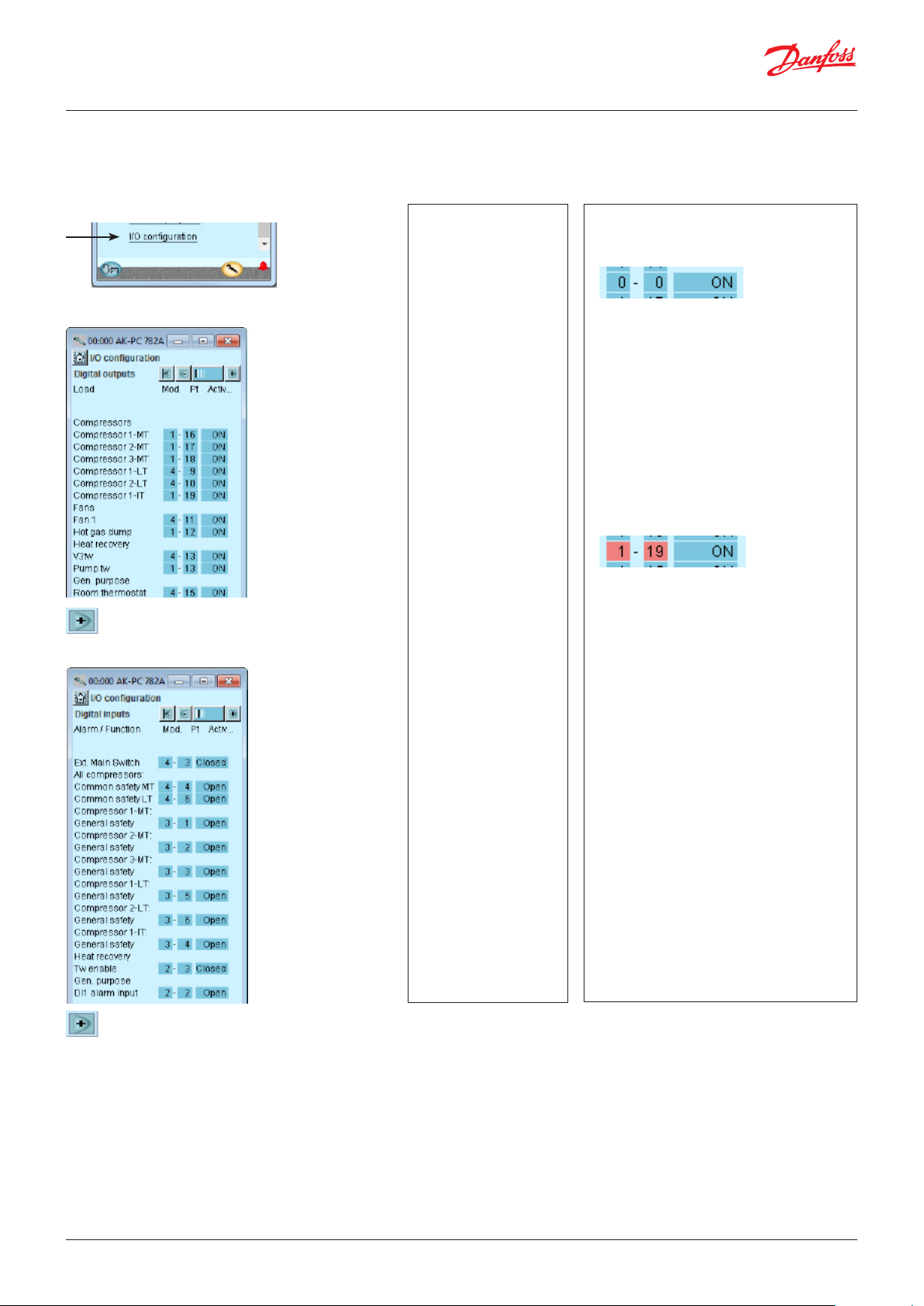

Konguration av ingångar och utgångar .....................................70

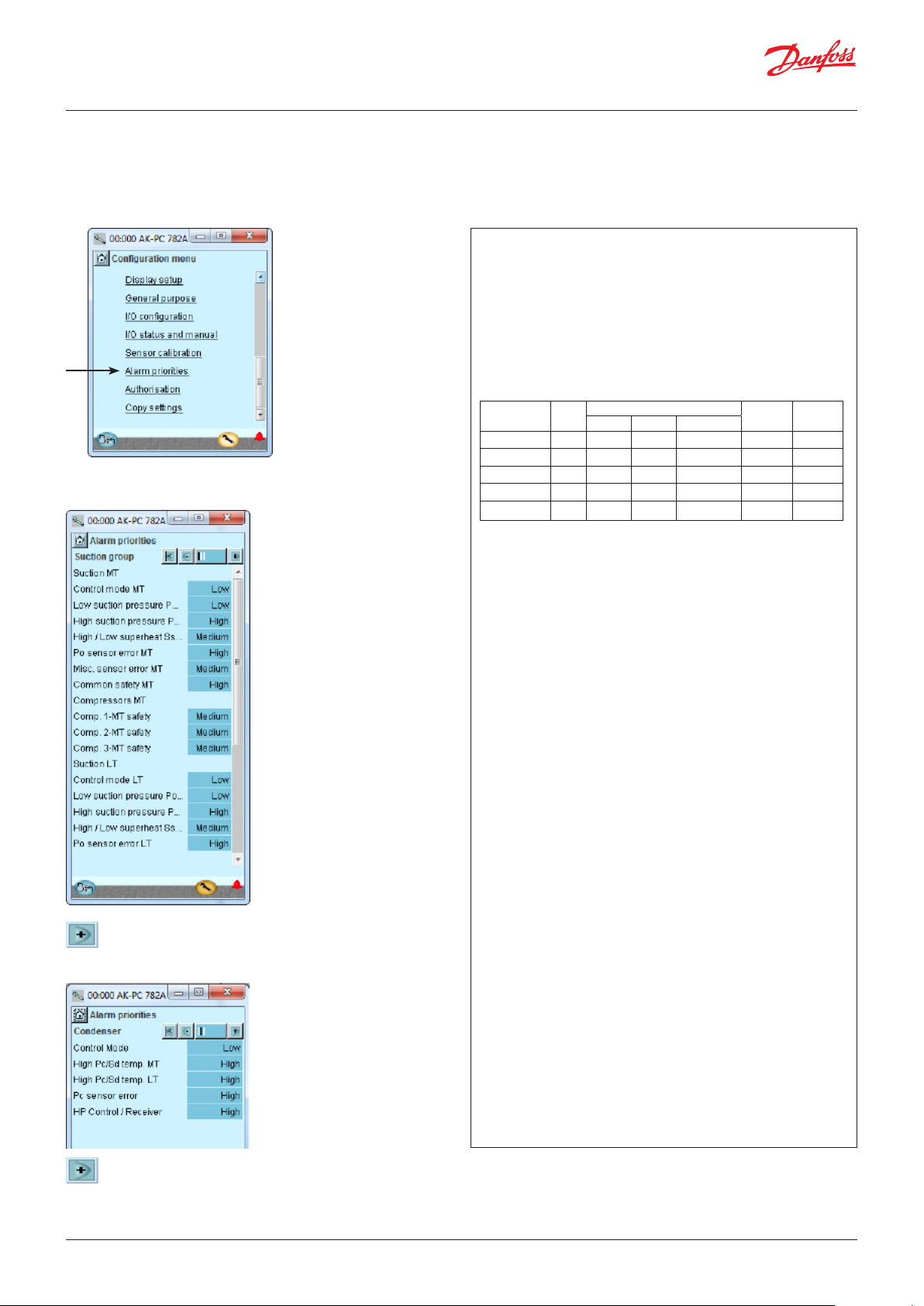

Ange larmprioriteter ............................................................................ 72
Låsa konguration ................................................................................ 74
Kontrollera kongurationen ..............................................................75
Kontroll av anslutningar ..............................................................................77
Kontroll av inställningar ...............................................................................79

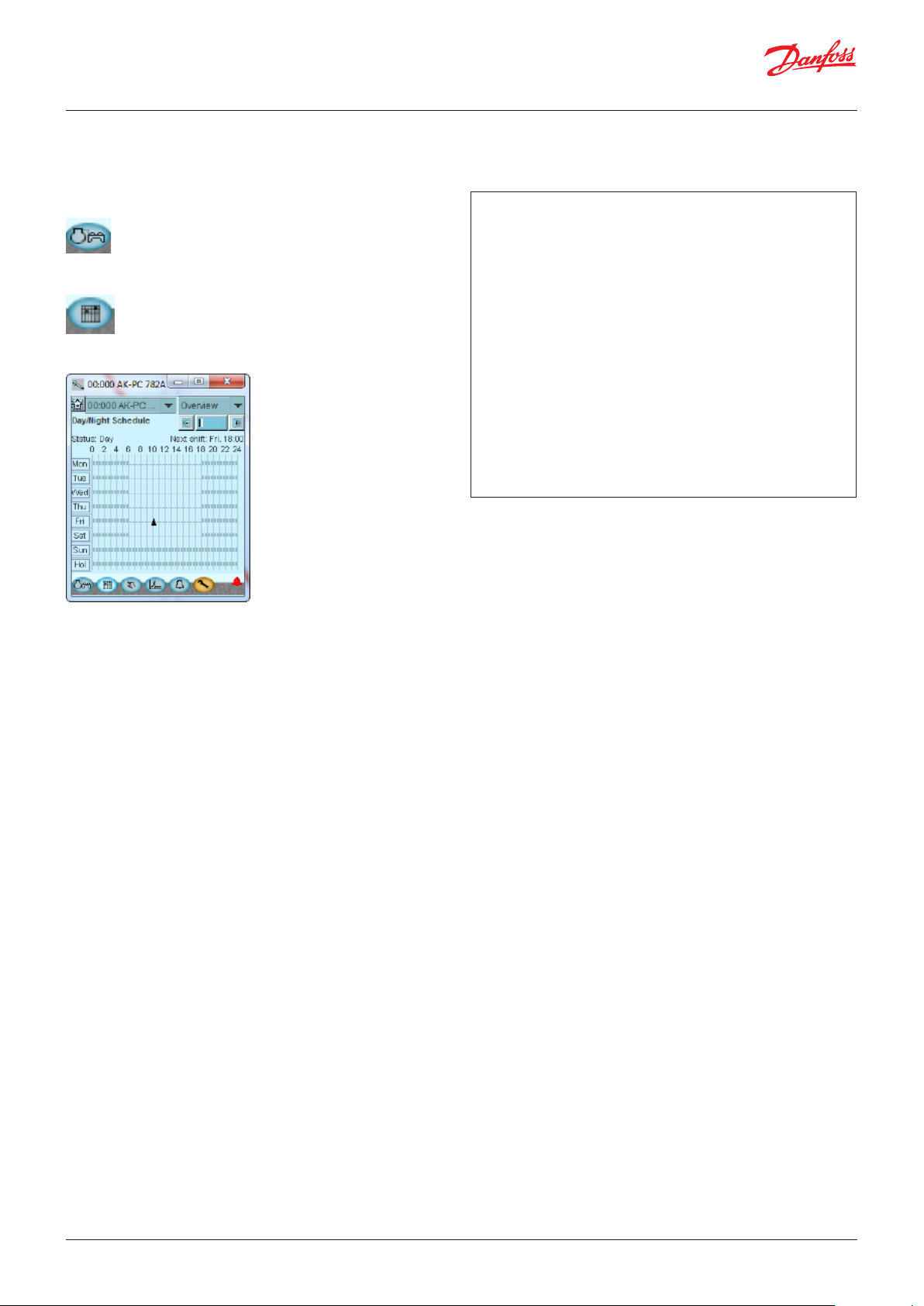

Schemafunktion .............................................................................................81
Installation i nätverk ...................................................................................... 82
Första starten av regleringen .....................................................................83
Starta regulatorn ................................................................................... 84
Manuell eektreglering ......................................................................85
5. Reglerande funktioner
Suggrupp ..........................................................................................................86
Eektreglering av kompressorer ..............................................................87
Metoder för eektfördelning ............................................................89
Kraftpakettyper – kompressorkombinationer ............................ 90

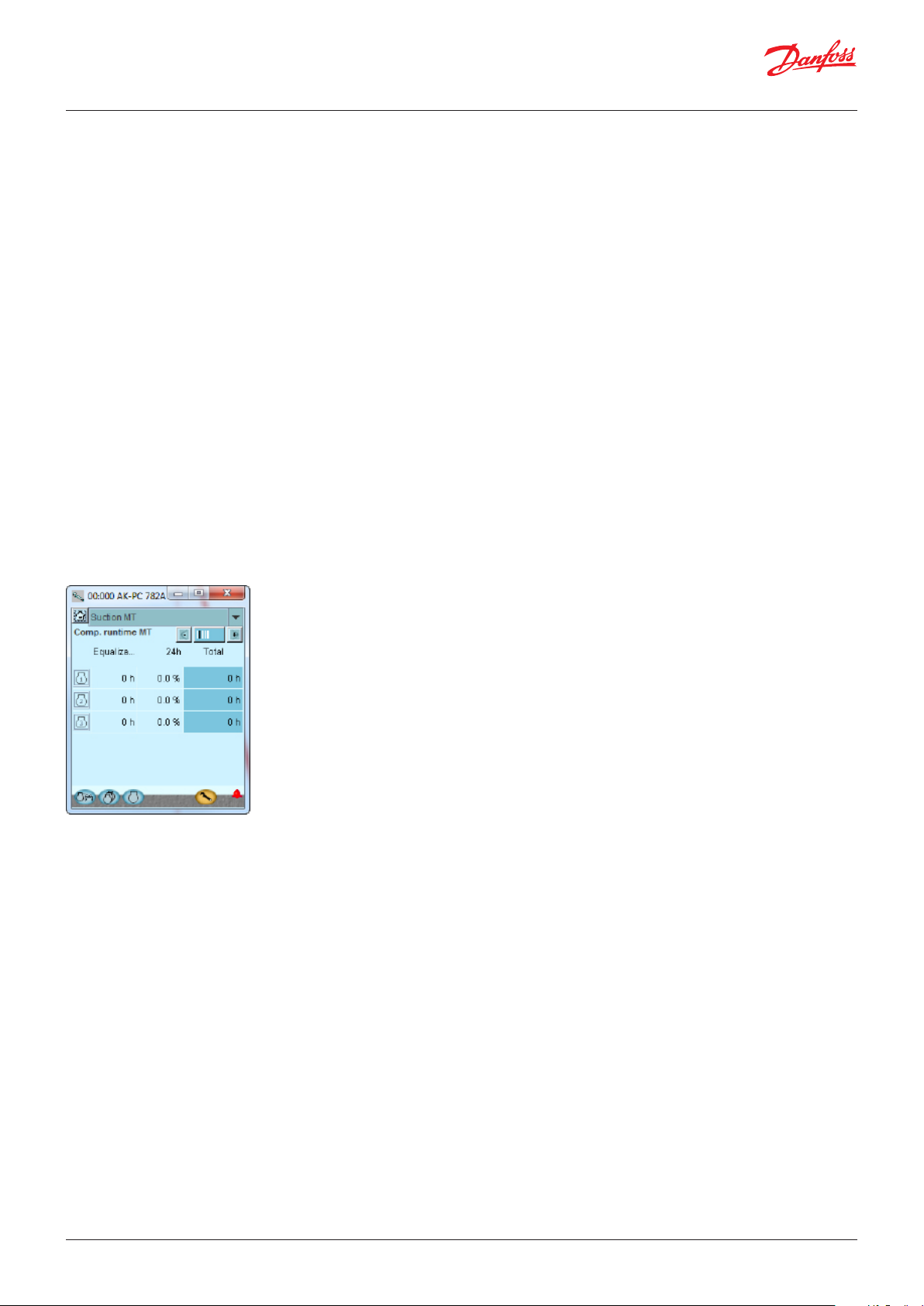

Kompressortimers .................................................................................94

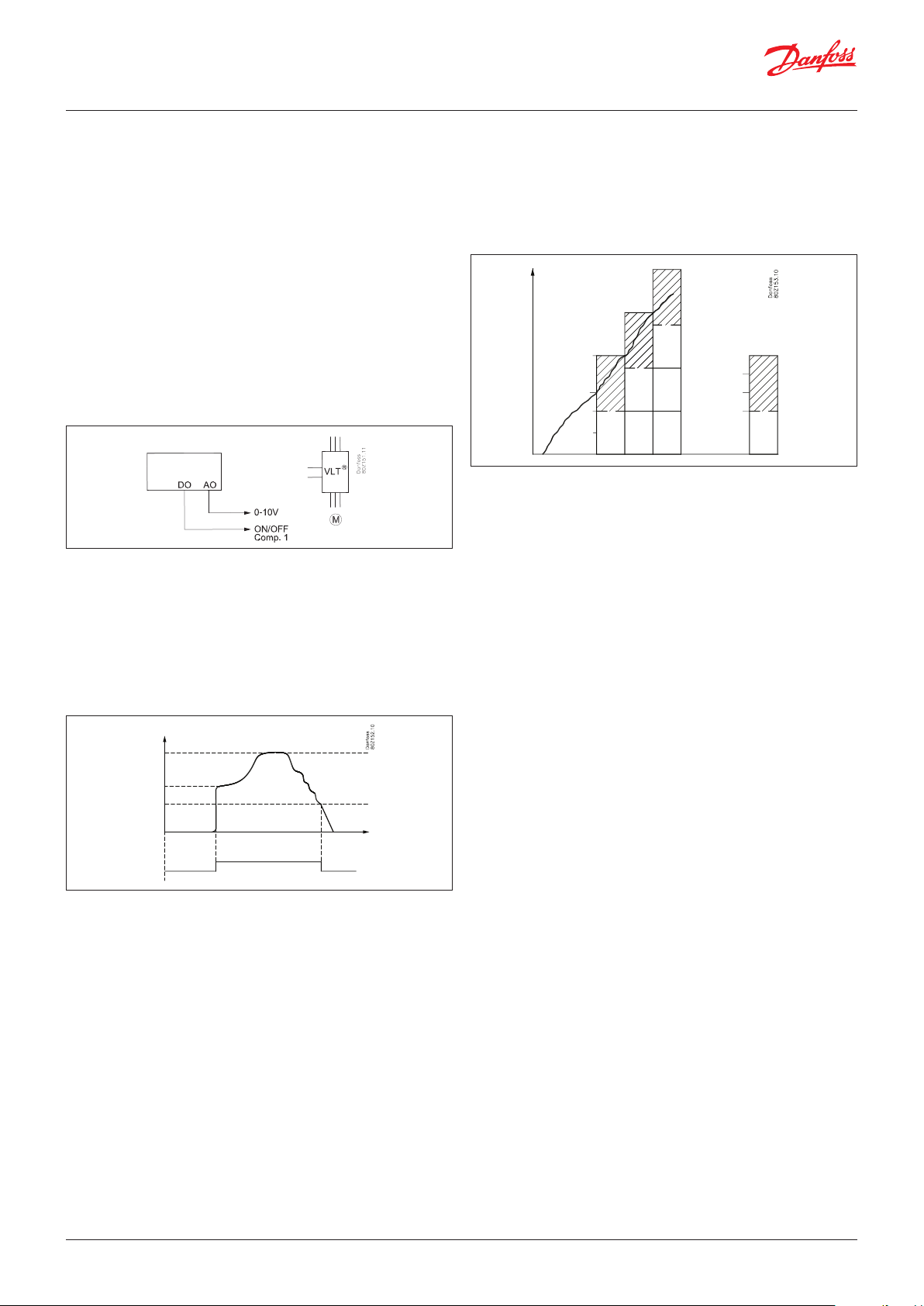

Kompressor med variabel kapacitet ..............................................94
Lastutjämning ........................................................................................ 95
Injection ON ............................................................................................ 96
Vätskeinsprutning i gemensam sugledning ...............................96

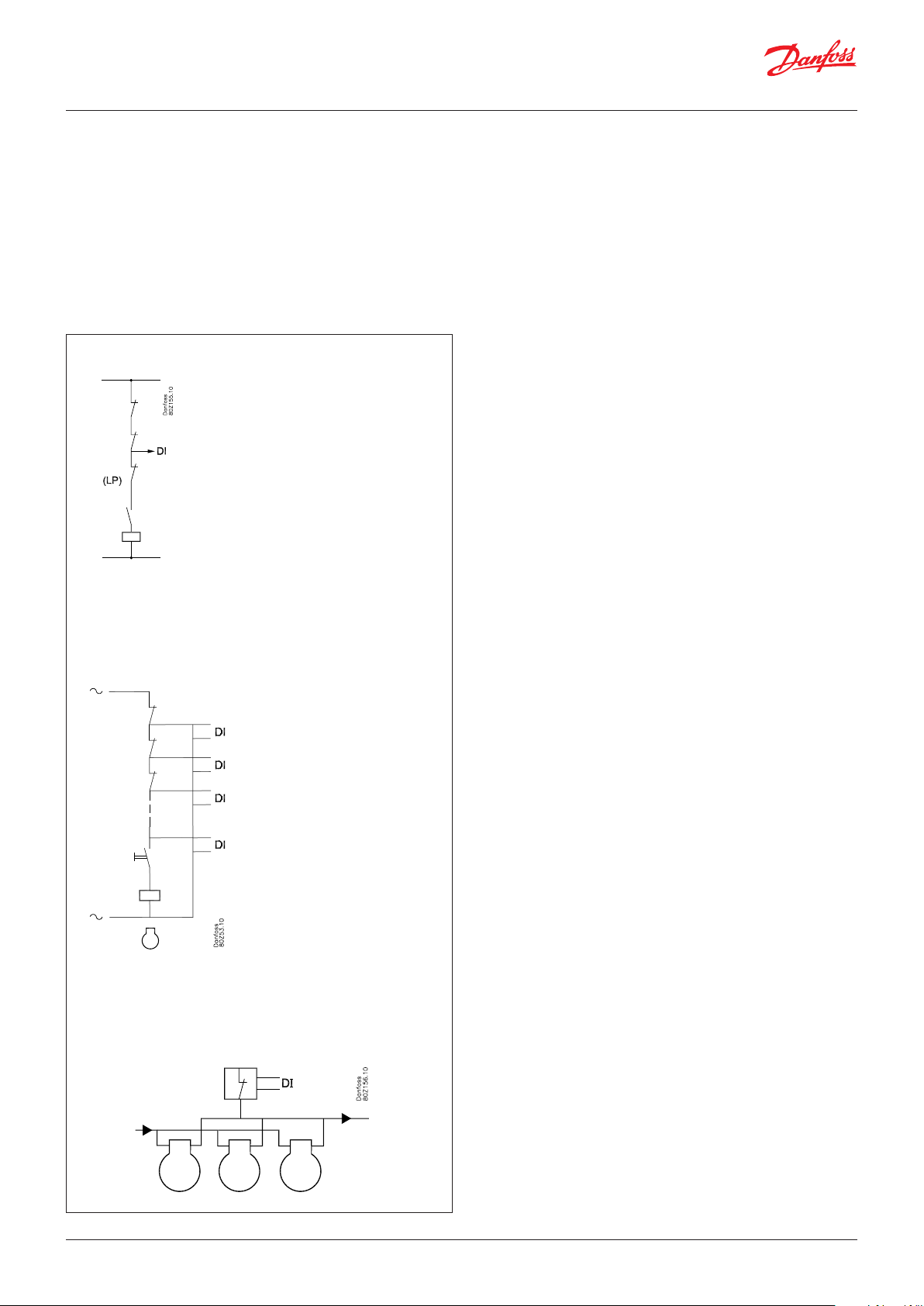

Säkerhetsfunktioner ............................................................................. 98

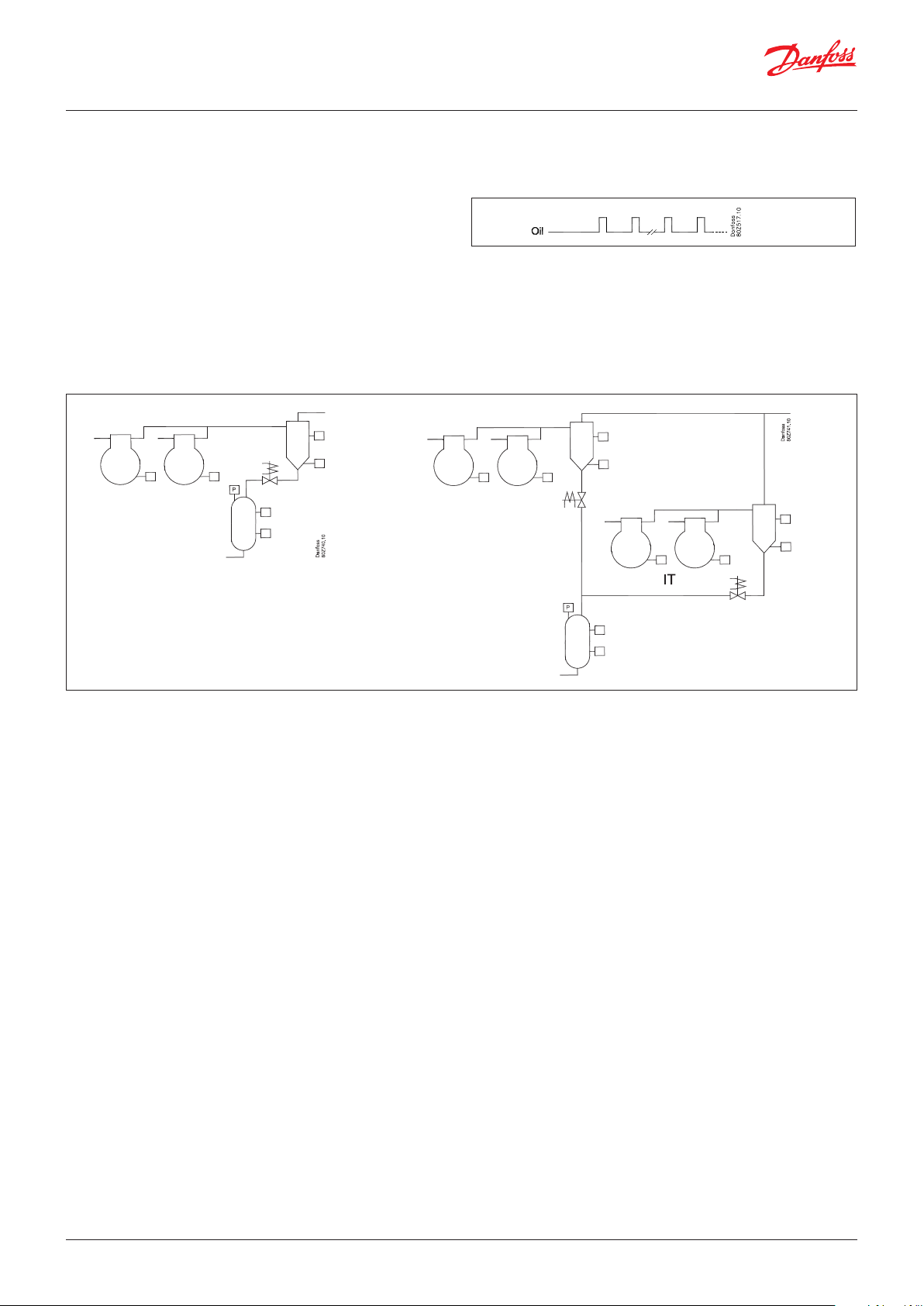

Oljereglering ..................................................................................................100
Kondensator/gaskylare ..............................................................................102
Eektreglering av kondensator ......................................................102
Referens för kondenseringstryck ...................................................102
Eektfördelning ...................................................................................104
Kondensatorkopplingar .............................................................................105
Kondensatorns säkerhetsfunktioner .....................................................105
Transkritiskt CO-system och värmeåtervinning ...............................106
Krets för värmeåtervinning eller tappvarmvatten ..................107
Återvinningskrets för uppvärmning .............................................108
Kretsar för reglering av CO-gastrycket .......................................112
Ejektorkontroll ......................................................................................114
Behållarreglering .................................................................................118
Parallellkompression ..........................................................................119
Allmänna övervakningsfunktioner ........................................................120
Diverse ..............................................................................................................122
KPI-beräkningar ............................................................................................126
Bilaga A – Kompressorkombinationer och kopplingsmönster....127
BilagaB – larmtexter ...................................................................................132
2 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
1. Introduktion
Applikation
AK-PC 782A är kompletta regleringsenheter för kapacitetsreglering av kompressorer och kondensatorer i ett transkritiskt CO-boostersystem med en parallellkompressor. Regleringen hanterar olja, värmeåtervinning och CO-gastryck. Utöver eektreglering kan regulatorerna sända driftrelaterade signaler till andra regulatorer, t.ex. framtvingad stängning av expansionsventiler, larmsignaler och larmmeddelanden. Regulatorns huvudfunktion är att styra kompressorer och kondensatorer så att driften alltid optimeras. Både sugtryck och kondenseringstryck styrs av signaler från trycktransmittrar. Kapacitetsreglering måste utföras med sugtryckP0. (P0-signalen för den parallella kompressorn kommer från trycktransmittern på receivern.) Bland de olika funktionerna nns:
• Eektreglering av upp till 8 kompressorer fördelade mellan MT och IT Eektreglering av upp till 4 kompressorer på LT
• Upp till 3 avlastare för varje kompressor
• Reglering av oljeavskiljare och oljesamlare
• Varvtalsreglering av en eller två kompressorer i varje grupp
• Upp till 6 säkerhetsingångar för varje kompressor
• Alternativ för eektbegränsning för att minimera förbrukningstoppar
• Om kompressorn inte startar kan signaler överföras till andra regulatorer för att stänga de elektroniska expansionsventilerna
• Styra vätskeinsprutningen i sugledningen
• Säkerhetsövervakning av högt tryck/lågt tryck/ utsläppstemperatur
• Eektreglering av upp till 8 äktar
• Variabel referens för utetemperatur
• Värmeåtervinningsfunktion
• Reglering av CO2-gaskylare och behållare
• Reglering av ejektor: HP, LE (vätska)
• Säkerhetsövervakning av äktar
• Status för utgångar och ingångar visas med lysdioder på framsidan
• Larmsignaler kan hanteras via datakommunikation
• Larm visas med text så att det är lätt att se orsaken till larmet
• Plus några separata funktioner som är helt oberoende av regleringen, som larm, termostat, tryck- och PI-regleringsfunktioner.
SW = 2,7x
Exempel
Traditionell eektreglering
Värmeåtervinningsfunktioner, reglering av kondenseringstryck och behållartryck
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 3
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Principer
Fördelen med den här regulatorserien är att den kan byggas ut i takt med att anläggningen växer. Serien har utvecklats speciellt för reglering av kylsystem, men inte för en specik applikation – olika varianter skapas genom val av programvara och hur anslutningarna utformas. Samma moduler används för de olika typerna av reglering, och utformningen kan ändras efter behov. Modulerna (byggklossarna) gör det möjligt att skapa många olika typer av reglering. Det är dock du själv som måste anpassa regleringen efter de faktiska behoven, och dessa instruktioner hjälper dig att utforma regleringen och tillhörande anslutningar.
Regulator
Överdel
Underdel
Regulatorn är hörnstenen i regleringen. Modulen har ingångar och utgångar för hantering av små system.
• Samma underdel – och därmed samma plintar – används för alla regulatortyper.
• Överdelen innehåller programvaran. Detta är den enhet som varierar beroende på regulatortyp. Över- och underdel levereras dock alltid tillsammans.
• Utöver programvaran har överdelen de anslutningar som krävs för datakommunikation och adressinställningar.
Fördelar
• Regulatorns storlek kan växa i takt med systemet
• Programvaran kan ställas in för en eller era regleringar
• Flera regleringar med samma komponenter
• Lätt att expandera när systemkraven förändras
• Flexibelt koncept: – En serie regulatorer av samma konstruktion – En princip – era användningsområden för regleringen – Modulerna väljs ut baserat på de faktiska anslutningskraven – Samma moduler kan användas för era regleringar
Expansionsmoduler
Om systemet växer och er funktioner måste styras, kan regleringen utökas. Med extra moduler kan er signaler tas emot och er reläer kan slå till och från, hur många och vilka bestäms av relevant applikation.
Exempel
Om det bara nns ett fåtal anslutningar kan regleringen hanteras av enbart regulatormodulen.
Vid ett stort antal anslutningar måste en eller era expansionsmoduler monteras.
4 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Direkt anslutning
Inställningar och drift av en AK-regulator måste ske via programvaran ”AK-Service Tool”. Programmet installeras på en dator. De olika funktionerna ställs in och används via menyerna på regulatorns display.
Displayer
Displaymenyn är dynamisk, vilket innebär att inställningar i en meny förändrar inställningsmöjligheterna i andra menyer. En enkel tillämpning med ett fåtal anslutningar ger en konguration med få inställningar. På motsvarande sätt leder en tillämpning med många anslutningar till en konguration med många inställningar. Från displayöversikten kan du komma vidare till andra menyer för kompressor- och kondensatorregleringen. Längst ned i displayen nns det ett antal generella funktioner som ”schema”, ”manuell drift”, ”loggfunktion”, ”larm” och ”service” (konguration).
Nätverkslänkning
Regulatorn kan anslutas till ett nätverk och därmed länkas till andra regulatorer i ADAP-KOOL®-kylstyrsystemet. Efter kongurationen kan driften ärrstyras, t.ex. med vår programvara av AKM-typ.
Användare
Med regulatorn följer era olika språk, varav ett väljs av användaren. Om det nns era användare, kan varje användare välja det språk som önskas. Alla användare måste tilldelas en användarprol som antingen ger full åtkomst till hela driften eller så begränsas åtkomsten till ”enbart läsning”. Språket kan ställas in i Service Tool-programmet. Om det inte nns möjlighet att välja språk för den aktuella regulatorn i Service Tool visas texter på engelska.
Extern display
En extern display kan installeras för avläsning av P0 (insug) och Pc (kondensering). Totalt fyra displayer kan monteras, och det går med en enda inställning att välja mellan följande avläsningar: sugtryck, sugtryck i temperatur, Ss, Sd, kondensatortryck, kondensatortryck i temperatur, S7 gaskylartemperatur, tappvarmvatten vid värmeåtervinning samt värmeväxlartemperatur vid värmeåtervinning. Det går också att montera en grask display med knappar.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 5
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Lysdioder
Lysdioderna gör det möjligt att se de signaler som regulatorn tar emot och överför.
n Power n Comm n DO1 n Status n DO2 n Service Tool n DO3 n LON n DO4 n I/O Extension n DO5 n Alarm n DO6 n DO7 n Display n DO8 n Service Pin
Logg
Med loggfunktionen kan du deniera vilka mätvärden som ska visas. De insamlade värdena kan skrivas ut eller exporteras till en l. Du kan öppna len i Excel. Om du arbetar med service kan du visa mätvärden som en trend. Då utförs mätningar i realtid och visas omedelbart.
Långsamt blinkade = OK Snabbt blinkande = svar från gateway Fast sken = fel Släckt = fel
Blinkande = aktivt larm/ej avbruten Fast sken = aktivt larm/avbruten

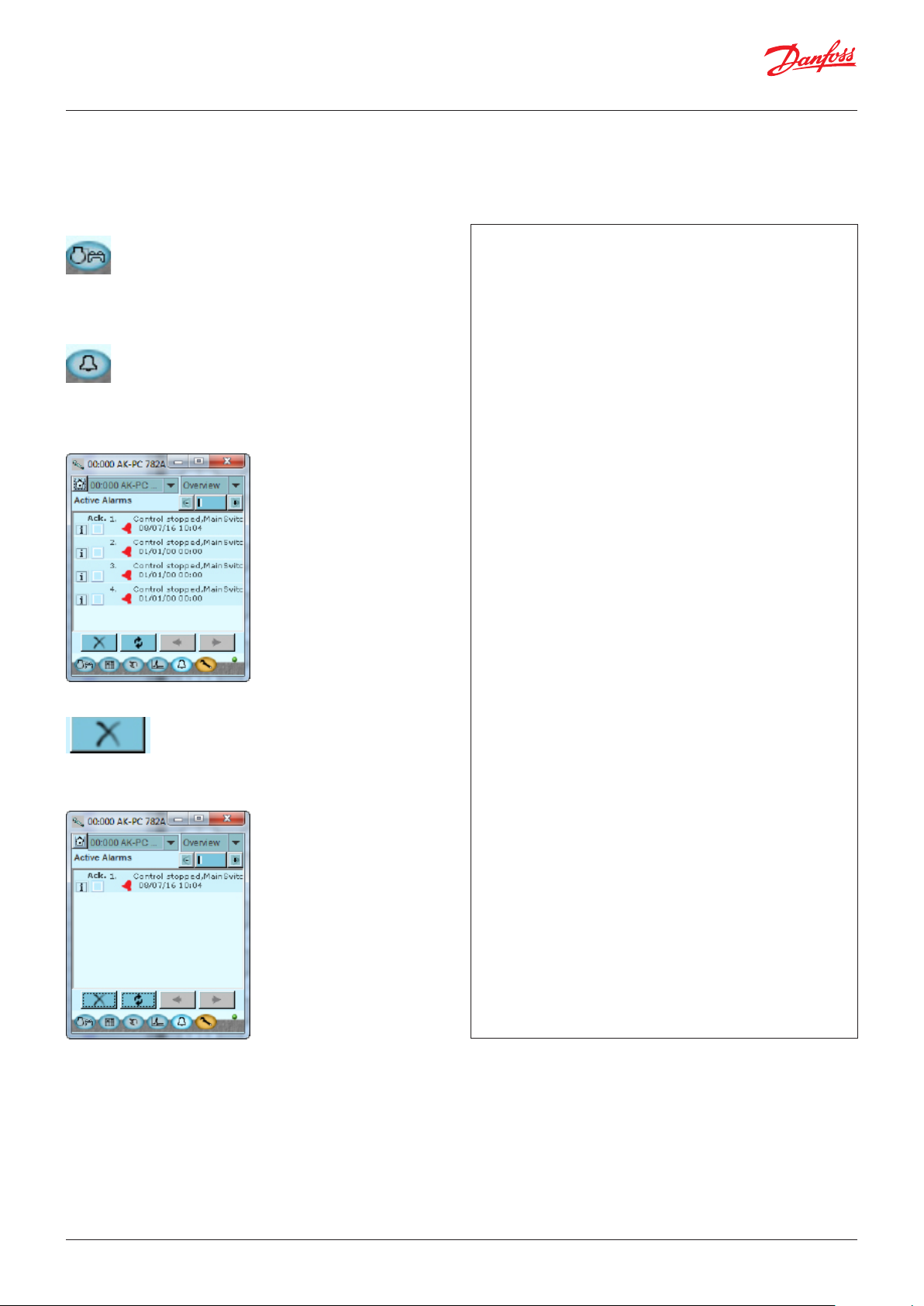

Larm
Displayen ger en översikt av alla aktiva larm. Om du vill bekräfta att du har sett larmet kan du kryssa i fältet bekräfta. Om du vill veta mer om aktuellt larm kan du klicka på larmet och få upp en dialogruta. En motsvarande display nns för alla tidigare larm. Om du vill veta mer om larmhistoriken kan du se denna information här.
6 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A

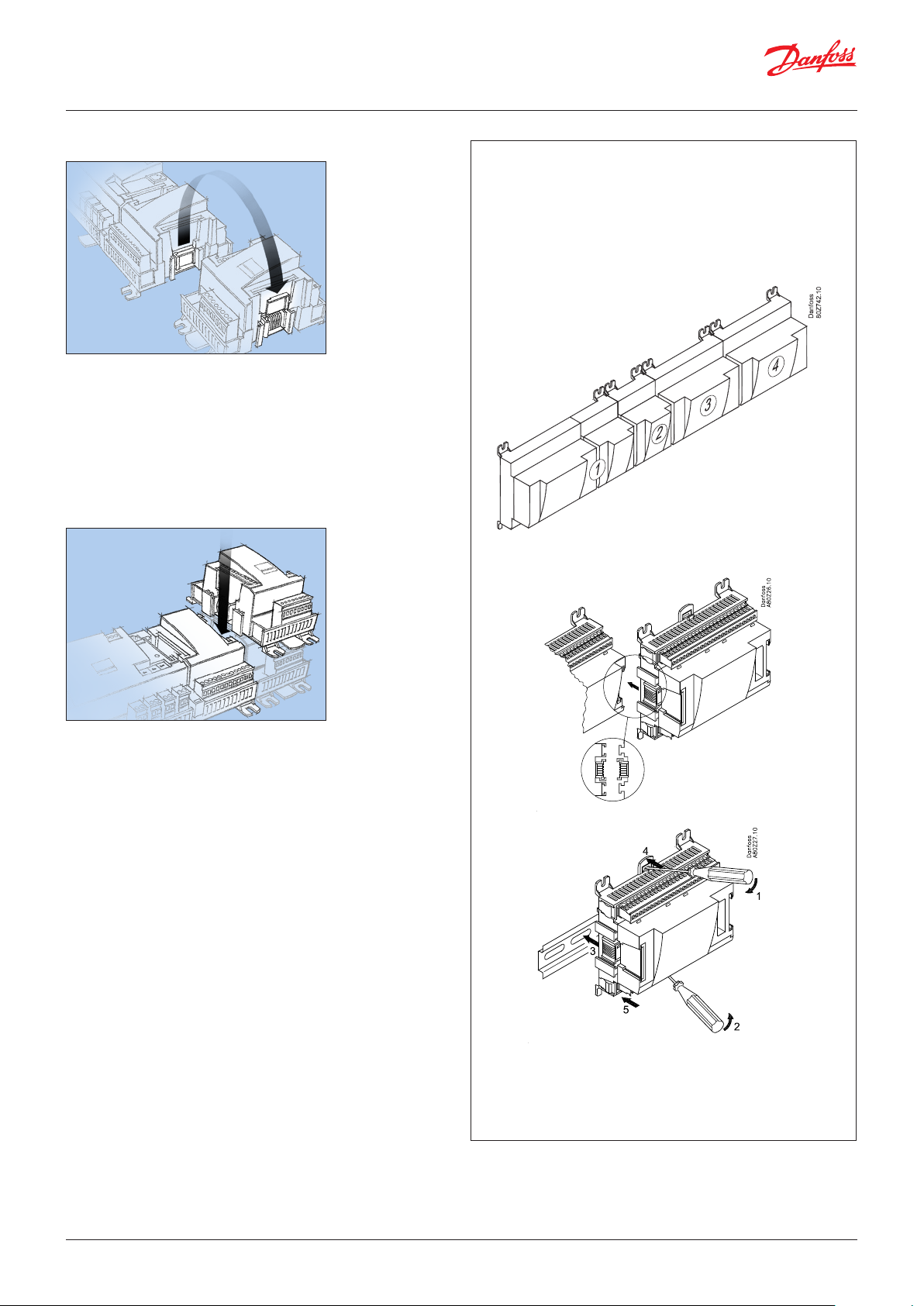

2. Regulatorns konstruktion
Det här avsnittet beskriver regulatorns utformning. Regulatorn i systemet bygger på en enhetlig anslutningsplattform. Skillnader mellan olika system avgörs av vilken överdel som används. De skiljer sig åt baserat på vilken programvara som valts och vilka in- och utsignaler som den aktuella applikationen kräver. Om det är en applikation med få anslutningar kan det räcka med att ha en regulatormodul (överdelen och
Modulsammanfattning
Regulatormodul – räcker för mindre anläggningar.
Expansionsmoduler
När komplexiteten blir större och extra ingångar eller utgångar krävs, kan moduler kopplas till regulatorn. En kontakt på sidan av modulen överför strömförsörjning och datakommunikationen mellan modulerna.
Överdel
Regulatormodulens överdel innehåller intelligensen. Det här är enheten där regleringen denieras och där datakommunikationen är ansluten till andra regulatorer i ett större nätverk.
Anslutningstyper
Det nns olika typer av ingångar och utgångar. En typ kan till exempel ta emot signaler från givare och omkopplare. En annan kan ta emot en spänningssignal, en tredje typ kan vara utgångar med reläer osv. De olika typerna framgår av tabellen nedan.
tillhörande underdel). Om det är en applikation med många anslutningar måste regulatormodulen plus en eller era expansionsmoduler användas. Det här avsnittet ger dig en sammanställning av möjliga anslutningar och hjälp med att välja den modul som din applikation kräver.
Alternativ anslutning
När man planerar regleringen framgår det hur många anslutningar av respektive typ som behövs. Anslutningen måste göras endera på regulatormodulen eller en expansionsmodul. Det enda du måste tänka på är att du inte får blanda olika typer (en analog ingångssignal får till exempel inte anslutas till en digital ingång).
Programmering av anslutningarna
Regulatorn måste veta var du har anslutit de individuella ingångs- och utgångssignalerna. Detta görs i ett senare skede i kongurationen där varje individuell anslutning är denierad baserat på följande princip:
• aktuell modul
• plats (plint)
• vad som anslutits (t.ex. trycktransmitter, typ, tryckområde)
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 7
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Expansionsmodul med extra reläutgångar och analoga ingångar.
Expansionsmodul med extra analoga ingångar
Extern display för sugtryck osv.
Underdel
Regulator med analoga ingångar och reläutgångar.
Överdel
Expansionsmodul med 2x analoga utgångssignaler
Om raden med moduler behöver delas upp på grund av att den är för lång eller ska placeras externt ska en kommunikationsmodul användas.
Modulen med extra reläutgångar nns även i en version där överdelen har omkopplare för överstyrning av reläer.
8 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
1. Regulator
Typ Funktion Applikation
AK-PC 782A
Regulator för eektreglering av MT-, LT- och IT-kompressorer och kondensatorer 8+4 kompressorer med upp till 3 avlastare, 8 äktar, högst 220 ingångar/utgångar
Styrning av transkritisk CO-booster, parallell kompression/oljehantering/värmeåtervinning/ CO-gastryck
2. Expansionsmoduler och översikt av in- och utgångar
Typ Analoga
ingångar
För givare, trycktransmittrar m.m.
Regulator 11 4 4 - - - -
Expansionsmoduler
AK-XM 101A 8
AK-XM 102A 8
AK-XM 102B 8
AK-XM 103A 4 4
AK-XM 204A 8
AK-XM 204B 8 x
AK-XM 205A 8 8
AK-XM 205B 8 8 x
AK-XM 208C 8 4
På/av-utgångar På/av-matningsspänning
Relä (SPDT)
Halvledare Lågspänning
(DI-signal)
(högst 80V)
Högspänning (högst 260V)
Analoga utgångar
0–10VDC För
Stegutgång Moduler
ventiler med stegreglering
med brytare
För överstyrning av reläutgångar
Följande expansionsmoduler kan placeras på PC-kortet i regulatormodulen. Det nns endast plats för en modul.
AK-OB 110 2
3. AK-drift och tillbehör
Typ Funktion Applikation
Drift
AK-ST 500 Programvara för drift av AK-regulatorer AK-drift
- Kabel mellan dator och AK-regulator USB A-B (standardkabel)
Tillbehör Strömtillförselmodul 230/115V till 24VDC
AK-PS 075 18 VA
Försörjning till regulatornAK-PS 150 36 VA
AK-PS 250 60 VA
Tillbehör Extern display som kan anslutas till regulatormodulen. För visning av t.ex. sugtryck
EKA 163B Display
EKA 164B Display med knappar
MMIGRS2 Grask display med styrning
-
Tillbehör Kommunikationsmoduler för regulatorer där modulerna inte kan seriekopplas
AK-CM 102 Kommunikationsmodul
Kabel mellan EKA-display och regulator Längd = 2 m, 6 m
Kabel mellan grask display och regulator Längd = 1,5 m, 3,0 m
Datakommunikation för externa expansionsmoduler
På följande sidor nns tekniska data om varje modul.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 9
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Data gemensamma för alla moduler
Matningsspänning 24 VDC/VAC ±20% Energiförbrukning AK-__ (regulator) 8 VA
AK-XM 101, 102, 103, 107, AK-CM 102 2 VA AK-XM 204, 205, 208 5 VA
Analoga ingångar Pt 1000 ohm/0°C Upplösning: 0,1°C
Trycktransmitter av typen AKS 32R/AKS 2050 MBS 2050/AKS 32 (1–5V)
Annan trycktransmitter: Kvotmätningssignal Lägsta och högsta tryck måste ställas in
Spänningssignal 0–10V Kontaktfunktion (av/på) På vid R < 20 ohm
Ingångar för strömförsörjning på/av Lågspänning
Reläutgångar SPDT
Halvledarutgångar Kan användas för belastningar som ofta slås
Stegningsutgångar Används för ventiler med stegningsingång 20–500 steg/s
Omgivningstemperatur Vid transport -40 till 70°C
Hölje Material PC/ABS
Vikt med skruvplintar Moduler i serierna 100, 200 och regulatorer Ca 200, 500 respektive 600g Godkännanden EU:s lågspänningsdirektiv och EMC-krav
0/80 VAC/VDC Högspänning
0/260 VAC AC-1 (ohmsk) 4 A AC-15 (induktiv) 3 A U Min. 24 V
på och av, t.ex. ejektorventiler, oljeventiler, äktar och AKV-ventiler
Vid drift -20 till 55°C
Kapslingsklass IP10, VBG 4 Montering För montering på vägg eller DIN-skena
följs genom
Precision: ±0,5°C ±0,5°C mellan -50 och +50°C ±1°C mellan -100 och -50°C ±1°C mellan 50 och 130°C
Upplösning: 1mV Precision: ±10mV Högst 5 trycktransmittrar kan anslutas till en modul
Av vid R > 2K ohm (guldpläterade kontakter behövs inte)
Av: U < 2 V På: U > 10 V
Av: U < 24 V På: U > 80 V
Max. 230 V Låg- och högspänning får inte anslutas till samma utgångsgrupp
Max. 240 VAC , min. 48 VAC Max. 0,5 A, Läckage < 1 mA Max. 1 AKV
Separat försörjning till stegningsutgångar: 24 AC/DC
0 till 95% RH (icke-kondenserande) Ingen stötpåverkan/inga vibrationer
LVD-tester enligt EN 60730 EMC-testad Immunitet enligt SS-EN 61000-6-2 Emission enligt SS-EN 61000-6-3
Informationen gäller för alla moduler. Om andra uppgifter gäller för en viss modul anges detta för den aktuella modulen.
E31024 för PC-modulen
E357029 för XM- och CM-modulerna
Mått
Modulens mått är 72mm. Moduler i 100-serien består av en modul. Moduler i 200-serien består av två moduler. Regulatorer består av tre moduler. Längden på den sammanlagda enheten är = n x 72 + 8
10 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Regulator
Funktion
Det nns era regulatorer i serien. Funktionen bestäms av programvaran, men utåt sett är regulatorerna identiska, de har alla likadana anslutningsmöjligheter: 11 analoga ingångar för givare, trycktransmittrar, spänningssignaler och kontaktsignaler. 8 digitala utgångar, med 4 halvledarutgångar och 4 reläutgångar.
Matningsspänning
24 VAC eller VDC för anslutning till regulatorn. 24V får inte kopplas vidare till andra regulatorer eftersom den inte är galvaniskt isolerad från in- och utgångarna. Det måste alltså nnas en transformator per regulator. Klass II krävs. Plintarna får inte jordas. Spänningsmatningen till eventuella expansionsmoduler går via kontakten på högersidan. Det sammanlagda eektbehovet för alla moduler avgör hur stor transformatorn måste vara. Spänningsmatningen för en trycktransmitter kan hämtas från 5V- eller 12V-utgången, beroende på transmittertyp.
Datakommunikation
Om regulatorn ska ingå i ett system, måste kommunikationen gå via LON-anslutningen. Installationen måste göras enligt de separata instruktionerna för LON-kommunikation.
Adressinställningar
Om det är systemhanteraren AK-SMxx används 1–999
PIN-kod för service
När datakommunikationskabeln ansluts till regulatorn måste gatewayen få information om den nya regulatorn. Tryck på PIN-knappen för att överföra dessa uppgifter. Statuslampan blinkar när gatewayen skickar ett meddelande om att den har mottagit informationen.
Drift
Programmet Service Tool måste användas för att kongurera driften av regulatorn. Programmet installeras på en dator som sedan ansluts till regulatorn via USB-B-uttaget på enhetens framsida.
Lysdioder
Det nns två kolumner med lysdioder som har följande innebörder: Vänster kolumn:
• Spänningsmatning till regulatorn
• Kommunikation med nedre PC-kort pågår (röd = fel)
• Status för utgångarna DO1 till DO8 Höger kolumn:
• Programvarustatus (långsamt blinkande = OK)
• Kommunikation med Service Tool
• Kommunikation på LON
• Kommunikation med AK-CM 102
• Larm när lysdioderna blinkar – 1 lysdiod som inte används
• Kommunikation med displayen via RJ11
• Brytaren ”Service Pin” har aktiverats
Adress
n Power n Comm n DO1 n Status n DO2 n Service Tool n DO3 n LON n DO4 n I/O Extension n DO5 n Alarm n DO6 n DO7 n Display n DO8 n Service Pin
En liten modul (ett tillvalskort) kan placeras i regulatorns nederdel. Modulen beskrivs längre fram i dokumentet.
PIN
Håll säkerhetsavståndet!
Låg- och högspänning får inte anslutas till samma utgångsgrupp.
Långsamt blinkade = OK Snabbt blinkande = svar från gateway Fast sken = fel Släckt = fel
Blinkande = aktivt larm/ej avbruten Fast sken = aktivt larm/avbruten
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Plats
Analoga ingångar på 1–11
Halvledarutgångar på 12–15
Relä eller AKV-slinga, t.ex. 230VAC
Signal
S
Pt1000 ohm/0°C
P
AKS 32R
AKS 32
3: Brun
2: Blå
1: Svart
3: Brun
2: Svart
1: Röd
U
Av/på Ext.
DO
Tillvalskort
S1 S2 Saux_ SsA SdA Shr Stw Sgc
P0A P0B PcA PcB Paux Pgc Prec
...
huvud­brytare Dag/natt Dörr Nivå­brytare
AKV Comp 1 Comp 2
AKV
Fläkt 1 Larm Belysning Sargvärme Avfrostning Magnet­ventil
Mer information om signalen nns på samma sidan som information om modulen.
Plats 1 2 3 4 5 6 7 8 9 10 11 Typ AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 AI9 AI10 AI11
24 och 25 används endast när ett tillvalskort har installerats
Plats 12 13 14 15 16 17 18 19 Typ DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8
Signaltyp
Pt 1000
AKS 32R/ AKS 2050 MBS 8250
-1 – xx bar
AKS 32
-1 – zz bar
Signal Modul Plats Plint Signaltyp/aktiv om
0–5 V 0–10 V
Aktiv om:
Stängd
/
Öppen
Aktiv om:
1
/
Av
Plint 15 och 27: Max. 12V, totalt 100mA.
Plint 16 och 28: Max. 5V, totalt 100mA.
Plint 17, 18, 29 och 30: (Kabelskärm)
Avskärmningen på trycktransmitterns kablar får endast anslutas i slutet av regulatorn.
Reläutgångar på 16–19
1 (AI 1) 1–2 2 (AI 2) 3–4 3 (AI 3) 5–6 4 (AI 4) 7–8 5 (AI 5) 9–10 6 (AI 6) 11–12 7 (AI 7) 13–14 8 (AI 8) 19–20
9 (AI 9) 21–22 10 (AI 10) 23–24 11 (AI 11) 25–26 12 (DO 1) 31–32 13 (DO 2) 33–34 14 (DO 3) 35–36 15 (DO 4) 37–38 16 (DO 5) 39–40–41
17 (DO6) 42–43–44 18 (DO7) 45–46–47 19 (DO8) 48–49–50
24 ­25 -
12 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Expansionsmodul AK-XM 101A
Funktion
Modulen innehåller 8 analoga ingångar för givare, trycktransmittrar, spänningssignaler och kontaktsignaler.
Matningsspänning
Spänningsmatningen till modulen kommer från den föregående modulen i raden. Spänningsmatningen för en trycktransmitter kan hämtas från 5V- eller 12V-utgången, beroende på transmittertyp.
Lysdioder
Endast de två översta lysdioderna används. De indikerar följande:
• Spänningsmatning till modulen
• Kommunikationen med regulatorn är aktiv (röd = fel)
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 13
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Plats
S
Pt1000 ohm/0°C
P
AKS 32R
AKS 32
Iden övre raden är signalingången den vänstra av de två plintarna.
Iden nedre raden är signalingången den högra av de två plintarna.
3: Brun
2: Blå
1: Svart
3: Brun
2: Svart
1: Röd
Signal Signaltyp
S1 S2 Saux SsA SdA
Pt 1000
Shr Stw Sgc
P0A P0B PcA PcB
AKS 32R/ AKS 2050 MBS 8250
-1 – xx bar Paux Pgc Prec
AKS 32
-1 – zz bar
Plats 1 2 3 4 Typ AI1 AI2 AI3 AI4
Plats 5 6 7 8 Typ AI5 AI6 AI7 AI8
Plint 9 och 15: Max. 12V, totalt 100mA.
Plint 10 och 16: Max. 5V, totalt 100mA.
Plint 11, 12, 13 och 14: (Kabelskärm) Avskärmningen på trycktransmitterns kablar får endast anslutas i slutet av regulatorn.
U
Signal Modul Plats Plint
...
0–5 V 0–10 V
1 (AI 1) 1–2
Signaltyp/
Aktiv om
2 (AI 2) 3–4
3 (AI 3) 5–6
Av/på
Ext. huvud­brytare Dag/ natt Dörr Nivå­brytare
Aktiv om:
Stängd
/
Öppen
4 (AI 4) 7–8
5 (AI 5) 17–18
6 (AI 6) 19–20
7 (AI 7) 21–22
8 (AI 8) 23–24
14 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Expansionsmodul AK-XM 102 A/AK-XM 102B
Funktion
Modulen har 8 ingångar för spänningssignaler av typen på/av.
Signal
AK-XM 102A är för lågspänningssignaler. AK-XM 102B är för högspänningssignaler.
Matningsspänning
Spänningsmatningen till modulen kommer från den föregående modulen i raden.
Lysdioder
De indikerar:
• Spänningsmatning till modulen
• Kommunikationen med regulatorn är aktiv (röd = fel)
• Status för enskilda ingångar 1 till 8 (om tänd = spänning)
AK-XM 102A
Max. 24 V
På/av: På: DI > 10 VAC/VDC Av: DI < 2 VAC/VDC
AK-XM 102B
Max. 230 V
På/av: På: DI > 80 VAC Av: DI < 24 VAC
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 15
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Plats
DI
AK-XM 102A: Max. 24 V AK-XM 102B: Max. 230 V
Signal Aktiv om
Ext. huvud­brytare
Dag/natt
Kompr. säkerhet 1
Kompr. säkerhet 2
Nivå-
Stängd
(spänning
på)
/
Öppen
(spänning
av)
brytare
Plats 1 2 3 4
Typ DI1 DI2 DI3 DI4
Plats 5 6 7 8 Typ DI5 DI6 DI7 DI8
(Modulen kan inte identiera en pulssignal från t.ex. en återställningsfunktion.)
Signal Modul Plats Plint Aktiv om
1 (DI 1) 1–2
2 (DI 2) 3–4
3 (DI 3) 5–6
4 (DI 4) 7–8
5 (DI 5) 9–10
6 (DI 6) 11–12
7 (DI 7) 13–14
8 (DI 8) 15–16
16 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Expansionsmodul AK-XM 103A
Funktion
Modulen innehåller: 4 analoga ingångar för givare, trycktransmittrar, spänningssignaler och kontaktsignaler. 4 analoga spänningsutgångar på 0–10V
Matningsspänning
Spänningsmatningen till modulen kommer från den föregående modulen i raden.
Spänningsmatningen för en trycktransmitter kan hämtas från 5V- eller 12V-utgången, beroende på transmittertyp.
Galvanisk isolering
Ingångarna är galvaniskt isolerade från utgångarna. Utgångarna AO1 och AO2 är galvaniskt isolerade från AO3 och AO4.
Lysdioder
Endast de två översta lysdioderna används. De indikerar följande:
• Spänningsmatning till modulen
• Kommunikation med regulatorn pågår (röd = fel)
Max. belastning
I < 2,5 mA R > 4 k
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 17
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Plats
S
Pt1000 ohm/0°C
P
AKS 32R
AKS 32
Iden övre raden är signalingången den vänstra av de två plintarna.
Iden nedre raden är signalingången den högra av de två plintarna.
3: Brun
2: Blå
1: Svart
3: Brun
2: Svart
1: Röd
Signal Signaltyp
S1 S2 Saux SsA SdA
Pt 1000
Shr Stw Sgc
P0A P0B PcA PcB
AKS 32R/ AKS 2050 MBS 8250
-1 – xx bar Paux Pgc Prec
AKS 32
-1 – zz bar
Plats 1 2 3 4 Typ AI1 AI2 AI3 AI4
Plats 5 6 7 8 Typ AO1 AO2 AO3 AO4
Plint 9: Max. 12V, totalt 100mA.
Plint 10: Max. 5V, totalt 100mA.
Plint 11, 12: (Kabelskärm) Avskärmningen på trycktransmitterns kablar får endast anslutas i slutet av regulatorn.
Galvanisk isolering: AI 1–4 ≠ AO 1–2 ≠ AO 3–4
U
...
0–5 V 0–10 V
Signal Modul Plats Plint Signaltyp/aktiv om
1 (AI 1) 1–2 2 (AI 2) 3–4 3 (AI 3) 5–6 4 (AI 4) 7–8
Av/på Ext.
huvud­brytare Dag/ natt
Dörr
Aktiv om:
Stängd
/
Öppen
5 (AO 1) 17–18 6 (AO 2) 19–20 7 (AO 3) 21–22 8 (AO 4) 23–24
Nivå­brytare
AO
0–10 V
18 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Expansionsmodul AK-XM 204A/AK-XM 204B
Funktion
Modulen har 8 reläutgångar.
Matningsspänning
Spänningsmatningen till modulen kommer från den föregående modulen i raden.
Enbart AK-XM 204B
Överstyrning av relä
Åtta omkopplare på framsidan gör det möjligt att överstyra reläets funktion. Antingen till läge AV eller PÅ. Iauto-läge hanteras styrningen automatiskt av regulatorn.
Lysdioder
Det nns två kolumner med lysdioder. De indikerar följande: Vänster kolumn:
• Spänningsmatning till regulatorn
• Kommunikation med nedre PC-kort pågår (röd = fel)
• Status på utgångar DO1 till DO8
Höger kolumn: (endast AK-XM 204B):
• Överstyrning av reläer PÅ = överstyrning AV = ingen överstyrning
AK-XM 204A AK-XM 204B
Säkringar
Bakom den övre delen nns det en säkring för varje utgång.
Max. 230 V AC-1: max. 4 A (ohm) AC-15: max. 3 A (induktiv)
AK-XM 204B Överstyrning av relä
Håll säkerhetsavståndet!
Låg- och högspänning får inte anslutas till samma utgångsgrupp.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 19
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Plats
Plats 1 2 3 4 5 6 7 8 Typ DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8
Signal Aktiv om
DO
Kompr. 1
Kompr. 2
Fläkt 1
Larm
Magnet­ventil
/
Av
Signal Modul Plats Plint Aktiv om
1 (DO 1) 25–27
2 (DO 2) 28–30
3 (DO 3) 31–33
4 (DO 4) 34–36
5 (DO 5) 37–39
6 (DO 6) 40–41–42
7 (DO 7) 43–44–45
8 (DO 8) 46–47–48
20 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Expansionsmodul AK-XM 205A/AK-XM 205B
Funktion
Modulerna innehåller: 8 analoga ingångar för givare, trycktransmittrar, spänningssignaler och kontaktsignaler. 8 reläutgångar.
Matningsspänning
Spänningsmatningen till modulen kommer från den föregående modulen i raden.
Endast AK-XM 205B
Överstyrning av relä
Åtta omkopplare på framsidan gör det möjligt att överstyra reläets funktion. Antingen till läge AV eller PÅ. Iauto-läge hanteras styrningen automatiskt av regulatorn.
Lysdioder
Det nns två kolumner med lysdioder. De indikerar följande: Vänster kolumn:
• Spänningsmatning till regulatorn
• Kommunikation med nedre PC-kort pågår (röd = fel)
• Status för utgångarna DO1 till DO8 Höger kolumn: (endast AK-XM 205B):
• Överstyrning av reläer – PÅ = överstyrning – AV = ingen överstyrning
Säkringar
Bakom den övre delen nns det en säkring för varje utgång.
AK-XM 205A AK-XM 205B
Max. 10 V
Max. 230 V
AC-1: max. 4 A (ohm) AC-15: max. 3 A (induktiv)
Håll säkerhetsavståndet!
Låg- och högspänning får inte anslutas till samma utgångsgrupp.
AK-XM 205B Överstyrning av relä
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 21
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Plats
Plats 1 2 3 4 5 6 7 8 Typ AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8
Plint 9 och 21: Max. 12V, totalt 100mA.
Plint 10 och 22: Max. 5V, totalt 100mA.
Plint 11, 12, 23 och 24 :
(Kabelskärm) Avskärmningen på trycktransmitterns kablar får endast anslutas i slutet av regulatorn.
Plats 9 10 11 12 13 14 15 16 Typ DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8
Signal Signaltyp
S
Pt1000 ohm/0°C
P
AKS 32R
AKS 32
U
Av/på
DO
3: Brun
2: Blå
1: Svart
3: Brun
2: Svart
1: Röd
S1 S2 Saux SsA SdA Shr Stw Sgc
P0A P0B PcA PcB Paux Pgc Prec
...
Ext. huvud­brytare Dag/natt Dörr Nivå­brytare
Comp 1 Comp 2 Fläkt 1 Larm Belysning Sargvärme Avfrostning Magnet­ventil
Pt 1000
AKS 32R/ AKS 2050 MBS 8250
-1 – xx bar
AKS 32
-1 – zz bar
0–5 V 0–10 V
Aktiv om:
Stängd
/
Öppen
Aktiv om:
/
Av
Signal Modul Plats Plint Signaltyp/aktiv om
1 (AI 1) 1–2 2 (AI 2) 3–4 3 (AI 3) 5–6 4 (AI 4) 7–8 5 (AI 5) 13–14 6 (AI 6) 15–16 7 (AI 7) 17–18 8 (AI 8) 19–20
9 (DO 1) 25–26–27 10 (DO 2) 28–29–30 11 (DO 3) 31–30–33 12 (DO 4) 34–35–36 13 (DO 5) 37–36–39
14 (DO6) 40–41–42 15 (DO7) 43–44–45 16 (DO8) 46–47–48
22 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Expansionsmodul AK-XM 208C
Funktion
Modulerna innehåller: 8 analoga ingångar för givare, trycktransmittrar, spänningssignaler och kontaktsignaler. 4 utgångar för stegmotorer.
Matningsspänning
Spänningsmatningen till modulen kommer från den föregående modulen i raden. Matningsspänningen är här 5VA.
Matningsspänningen till ventilerna måste komma från en annan källa som också måste vara galvaniskt isolerad från matningen till regulatorutrustningen. Klass II krävs. (Eektbehov: 7,8VA till regulatorn plus xxVA per ventil.)
En UPS kan vara nödvändig om ventilerna behöver öppnas/ stängas under strömavbrott.
Lysdioder
Det nns en kolumn med lysdioder som indikerar följande:
• Spänningsmatning till modulen
• Kommunikation med nedre PC-kort pågår (röd = fel)
• Steg 1 till 4 ÖPPEN: grön = öppen
• Steg 1 till 4 STÄNGD: grön = stängd
• Blinkar rött = fel på motor eller anslutning
Separat spänningsmatning krävs 24 VAC/VDC / t.ex. 13 VA
Utgång:
24 VDC
20–500 steg/s
Max. fasström = 325 mA RMS
∑ P
= 21 VA
max.
Anslutningen till ventilen får inte brytas med ett relä
Max. 10 V
L = max. 30 m
Ventildata
Typ P
ETS 12.5 – ETS 400 KVS 15 – KVS 42 CCMT 2 – CCMT 8 CCM 10 – CCM 40 CTR 20
CCMT 16 – CCMT 42 5,1 VA
1,3 VA
Spänningsmatning till AK-XM 208C:
T.ex.: 7,8 + (4 x 1,3) = 13 VA AK-PS 075 T.ex.: 7,8 + (4 x 5,1) = 28,2 VA AK-PS 150
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 23
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Plats
CCMT
Steg/plint
ETS CCM/CCMT CTR KVS
Plats 1 2 3 4 5 6 7 8 Typ AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8
Plint 17: Max. 12V, totalt 100mA.
Plint 18: Max. 5V, totalt 100mA.
Plint 19 och 20: (Kabelskärm)
Plats 9 10 11 12 Steg 1 2 3 4 Typ AO
1 25 26 27 28 2 29 30 31 32 3 33 34 35 36 4 37 38 39 40
Vit Svart Röd Grön
Ventil Modul Steg Plint
1 (plats 9) 25–28
2 (plats 10) 29–32
3 (plats 11) 33–36
4 (plats 12) 37–40
24 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Expansionsmodul AK-OB 110
Funktion
Modulen har två analoga spänningsutgångar på 0–10V.
Matningsspänning
Spänningsmatningen till modulerna kommer från regulatormodulen.
Placering
Modulen sitter på PC-kortet i regulatormodulen.
Plats
De två utgångarna sitter på plats 24 och25. De visas på föregående sida där också regulatorn speciceras.
Max. belastning I < 2,5 mA R > 4 kohm
AO
AO 0–10 V
Modul
Plats 24 25 Typ AO1 AO2
1
AO2
AO1
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 25
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Expansionsmodul EKA 163B/EKA 164B
Funktion
Visning av viktiga mätvärden från regulatorn, t.ex. temperatur, sugtryck eller kondenseringstryck. Displayknapparna kan användas för att ställa in de olika funktionerna. Vilken regulator som används avgör också vilka mått som kan visas och inställningar som kan göras.
Anslutning
Expansionsmodulen ansluts till regulatormodulen med en kabel med kontakter i ändarna. Du måste använda en kabel per modul. Kabeln levereras i olika längder.
Båda displaytyperna (med eller utan knappar) kan anslutas till alla displayutgångar: A, B, C ellerD. Exempel: a P0. Sugtryck i °C. B: Pc. Kondenseringstryck i °C.
När regulatorn startar visas den anslutna utgången på displayen.
- - 1 = utgång A
- - 2 = utgång B osv.
EKA 163B EKA 164B
Placering
Expansionsmodulen kan placeras på upp till 15meters avstånd från regulatormodulen.
Plats
Du behöver inte ange plats för displaymodulen, du behöver bara koppla in den.
Grask display MMIGRS2
Funktion
Inställning och visning av värden i regulatorn.
Anslutning
Displayen ansluts till regulatorn med en kabel med RJ11-kontakter.
Matningsspänning
Matas från regulatorn via kabel och RJ11-kontakt. Anslut inte en separat strömkälla till denna display.
Avslutning
Displayen måste avslutas. Montera en anslutning mellan plintarna H och R. (AK-PC 782A avslutas internt.)
Placering
Displayen kan placeras på upp till 3meters avstånd från regulatorn.
Plats/adress
Du behöver inte ange plats för en display, du behöver bara koppla in den. Dock måste adressen kontrolleras. Se instruktionerna som medföljer regulatorn.
26 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
För att medge åtkomst måste du ansluta displayen och aktivera adressen MMIGRS2.
Inställning:
1. Håll in knapparna ”X” och ”Enter” samtidigt i fem sekunder. BIOS-menyn visas.
2. Välj raden ”MCX selection” och tryck på ”Enter”.
3. Välj raden ”Man selection” och tryck på ”Enter”.
4. Nu visas adressen. Kontrollera att det står 001 och tryck på ”Enter”. Därefter överförs data från regulatorn.
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Strömtillförselmodul AK-PS 075/150/250
Funktion
24 V-matning till regulator.
Matningsspänning
230 eller 115VAC (från 100 till 240VAC)
Placering
På DIN-skena
Eekt
Typ Utgångsspänning Utgångsström Eekt
AK-PS 075 24 VDC 0,75 A 18 VA AK-PS 150 24 VDC (kan ändras) 1,5 A 36 VA AK-PS 250 24 VDC (kan ändras) 2,5 A 60 VA
Mått
Typ Höjd Bredd
AK-PS 075 90 mm 36 mm AK-PS 150 90 mm 54 mm AK-PS 250 90 mm 72 mm
Klass II
Spänningsmatning till en regulator
Anslutningar
AK-PS 075
AK-PS 150
AK-PS 250
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 27
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Kommunikationsmodul AK-CM 102
Funktion
Modulen är en ny kommunikationsmodul, vilket innebär att raden med expansionsmoduler kan brytas. Modulen kommunicerar med regulatorn via datakommunikation, och överför information mellan regulatorn och de anslutna expansionsmodulerna.
Anslutning
Kommunikationsmodulen och regulatorn har RJ 45-uttag. Ingenting annat får anslutas till datakommunikationen – som mest får fem kommunikationsmoduler anslutas till en regulator.
Kommunikationskabel
En meter kabel av följande typ medföljer: ANSI/TIA 568 B/C CAT5 UTP-kabel med RJ45-kontakter.
Placering
Högst 30 meter från regulatorn (Kommunikationskablarnas totala längd är 30 meter)
Matningsspänning
24 VAC eller VDC ska anslutas till kommunikationsmodulen. 24V kan tas från samma spänningskälla som för regulatorn. (Spänningsmatningen till kommunikationsmodulen är galvaniskt isolerad från de anslutna expansionsmodulerna.) Plintarna får inte jordas. Energiförbrukningen avgörs av det sammanlagda eektbehovet för alla moduler. Regulatorkabelbelastningen får inte överskrida 32VA. Kabelbelastningen per AK-CM 102 får inte överskrida 20VA.
Plats
I/O-modulernas anslutningspunkter ska denieras som om modulerna vore expansioner till varandra.
Adress
Adressen för den första kommunikationsmodulen ska anges till1. Finns det en andra modul ska dess adress anges till2. Högst fem moduler kan tilldelas adresser.
Avslutning
Den sista kommunikationsmodulens strömbrytare ska ställas in på PÅ. Regulatorn ska vara permanent inställd på = PÅ.
Max. 32 VA
Max. 20 VA
Max. 20 VA
Varning!
Det går inte att installera extra moduler förrän den sista modulen har installerats. (Här efter modul 11; se ritning.) Adressen får inte ändras efter kongurationen.
28 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Introduktion till utformningen
Tänk på följande när antalet expansionsmoduler planeras. En signal måste kanske ändras, så att en extra modul kan undvikas.
• En PÅ/AV-signal kan tas emot på två sätt. Antingen tas den emot som en kontaktsignal på en analog ingång eller som spänning på en låg- eller högspänningsmodul.
• En PÅ/AV-signal kan ges på två sätt. Antingen med ett relä eller en halvledarbrytare. Den största skillnaden är den tillåtna lasten och att reläbrytaren har en avstängningskontakt.
Funktioner
Klockfunktion
Klockfunktion och byte mellan sommartid och vintertid nns i regulatorn. Klockinställningen bibehålls under minst 12 timmar vid strömavbrott. Klockan hålls uppdaterad om regulatorn ansluts till ett nätverk med en systemhanterare.
Start/stopp av reglering
Reglering kan startas och stoppas via programvaran. Även externt start/stopp kan anslutas.
Varning! Funktionen stoppar all reglering, inklusive eventuell högtrycksreglering. Övertryck kan leda till förlust av laddning.
Start/stopp av kompressorer
Externt start/stopp kan anslutas.
Larmfunktion
Om larmet ska skickas till en signalsändare, måste en reläutgång användas.
Nedan nämns ett antal funktioner och anslutningar som måste beaktas när en reglering planeras. Regulatorn har er funktioner än vad som nämns här, men de som inkluderas i den här beskrivningen är nödvändiga för att anslutningarna ska kunna etableras.
I’m alive-funktion
Det går att reservera ett relä som är tillslaget under normal styrning. Reläet slås från om styrningen stoppas via huvudbrytaren eller om regulatorn upphör att fungera.
Extra temperaturgivare och tryckgivare
Om extra mätningar måste göras utöver själva regleringen kan givare anslutas till de analoga ingångarna.
Tvingad reglering
Programvaran har en funktion för tvingad reglering. Om en expansionsmodul med reläutgångar används kan modulen ha en överdel med omkopplare som används för överstyrning av de olika reläerna så att de kan ställas i läget AV ellerPÅ. Kabeldragningen ska utföras med ett säkerhetsrelä. Se Reglerande funktioner.
Datakommunikation
Regulatormodulen har plintar för LON-datakommunikation. Installationskraven beskrivs i ett separat dokument.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 29
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Anslutningar
I princip nns följande typer av anslutningar:
Analoga ingångar, ”AI”
Den här signalen måste anslutas till två plintar. Signaler kan tas emot från följande källor:
• Temperatursignal från temperaturgivaren Pt 1000 ohm
• Pulssignal eller återställningssignal
• Kontaktsignal där ingången kortsluts eller öppnas
• Spänningssignal från 0 till 10 V
• Signal från trycktransmitter AKS 32, AKS 32R, AKS 2050 eller MBS 8250.
• Spänningsmatningen kommer från modulens kopplingspanel som har anslutningar för matning av både 5 och 12V. Vid programmering måste trycktransmitterns tryckområde anges.
Spänningsingångar av typen PÅ/AV, ”DI”
Den här signalen måste anslutas till två plintar.
• Signalen måste ha två nivåer, antingen 0V eller ”spänning” på ingången. Det nns två olika expansionsmoduler för denna signaltyp:
– lågspänningssignaler, dvs. 24V – högspänningssignaler, dvs. 230V
Vid programmering måste följande funktion ställas in:
• Aktiv när ingången är utan spänning
• Aktiv när spänning tillförs ingången.
PÅ/AV-utgångssignaler, ”DO” Det nns två typer:
Reläutgångar Alla reläutgångar har omkopplingsreläer
så att önskad funktion kan uppnås när regulatorn inte har ström.
Halvledarutgångar Reserverade för ejektorventiler,
oljeventiler och AKV-ventiler, men utgången kan slå till/från ett externt
relä, precis som en reläutgång. Utgången nns endast på regulatormodulen.
Vid programmering måste följande funktion ställas in:
• Aktiv när utgången är aktiverad
• Aktiv när utgången inte är aktiverad.
Analog utgångssignal, ”AO”
Den här signalen ska användas om en styrsignal ska överföras till en extern enhet, t.ex. en frekvensomformare. Vid programmeringen måste signalområdet denieras: 0–5V, 1–5V, 0–10V eller 2–10V.
Pulssignal för stegmotorerna. Den här signalen används av ventilmotorer av typen ETS, KVS, CCM och CCMT. Ventiltypen ska ställas in vid programmeringen.
Begränsningar
Systemet är mycket exibelt när det gäller antalet anslutna enheter, men du måste vara noga med att kontrollera att de enheter du väljer tar hänsyn till de få begränsningar som nns. Hur pass avancerad regulatorn är avgörs av programvaran samt processorns och minnets storlek. Dessa komponenter innebär att regulatorn har tillgång till ett visst antal anslutningar som kan användas för dataöverföring samt andra anslutningar som kan användas för reläer.
Det totala antalet anslutningar får inte överstiga 220
(AK-PC 782A).
Det totala antalet expansionsmoduler måste begränsas så att
den totala eekten för en rad inte överstiger 32VA (inklusive regulatorn). Om kommunikationsmodul AK-CM 102 används får varje rad med AK-CM 102 inte överstiga 20VA (inkl. AK-CM102). Det får nnas högst 18 moduler sammanlagt (regulator plus 17 moduler).
Högst 5 trycktransmittrar får anslutas till en regulatormodul. Högst 5 trycktransmittrar får anslut till en expansionsmodul.
Gemensam trycktransmitter
Om era regulatorer tar emot en signal från en och samma trycktransmitter måste spänningsmatningen till dessa regulatorer arrangeras så att det inte är möjligt att stänga av en av dem utan att de andra också stängsav. (Om en regulator stängs av kommer signalen att slås från, och då kommer alla andra regulatorer att ta emot en alltför låg signal.)
Ejektorventiler
Om ejektorventiler används måste de minsta ventilerna anslutas till halvledarutgångarna.
30 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Design av kompressor- och kondensatorregulatorer
Procedur:
1. Gör en skiss av systemet i fråga
2. Kontrollera att regulatorns funktioner uppfyller de krav som nns på funktioner
3. Beakta de anslutningar som ska göras
4. Använd projekteringstabellen  Anteckna antalet anslutningar  lägg ihop
5. Finns det tillräckligt med anslutningar på regulatormodulen? – Om inte, kan det uppnås genom att byta en PÅ/AV­ingångssignal från en spännings- till en kontaktsignal, eller krävs en expansionsmodul?
6. Bestäm vilka expansionsmoduler som ska användas
7. Kontrollera att begränsningarna följs
8. Beräkna den totala längden för modulerna
9. Modulerna länkas ihop
10. Anslutningsplatserna etableras

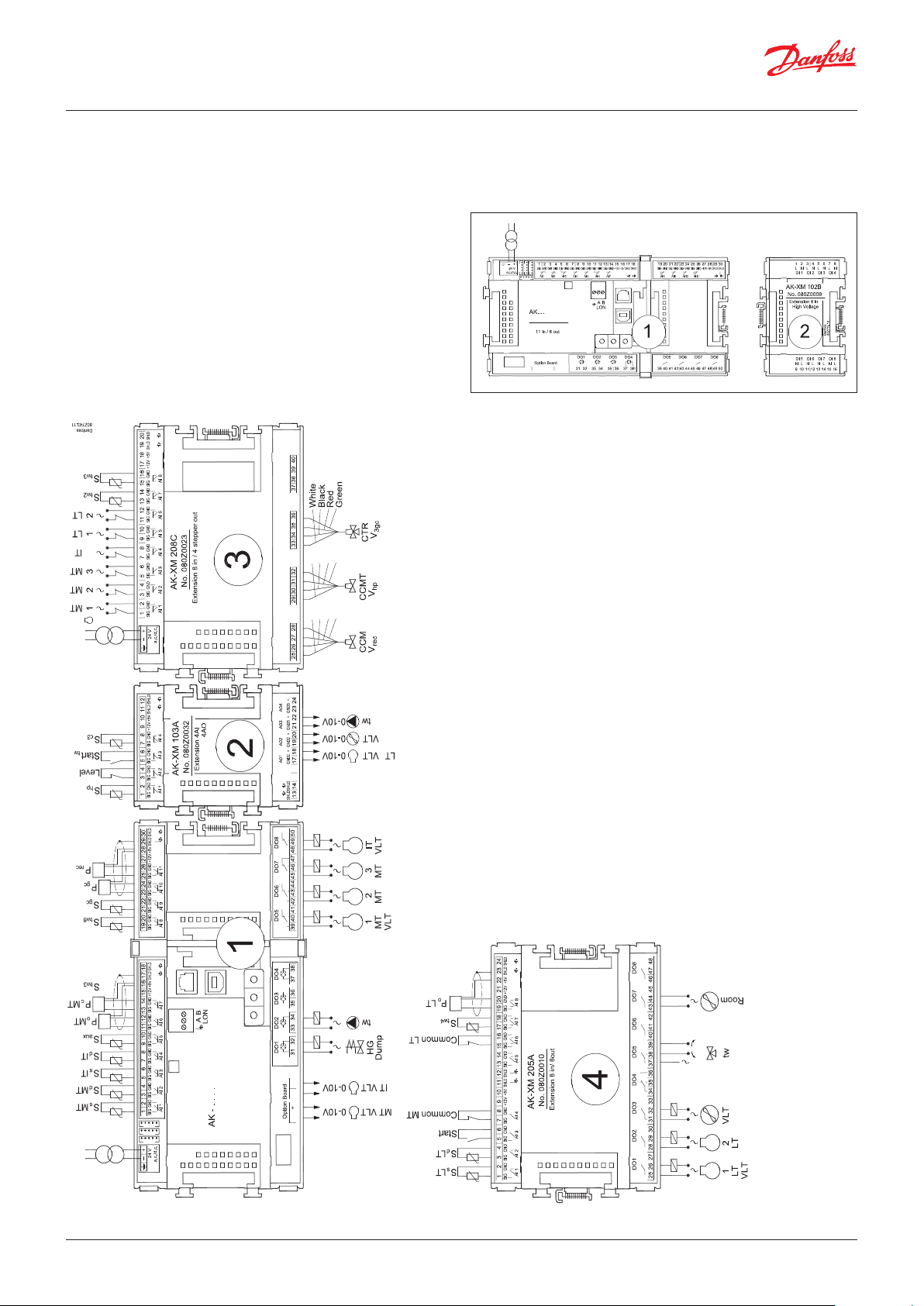

11. Rita ett kopplingsschema eller ett översiktsdiagram
12. Dimensionering av spänningsmatning/transformator

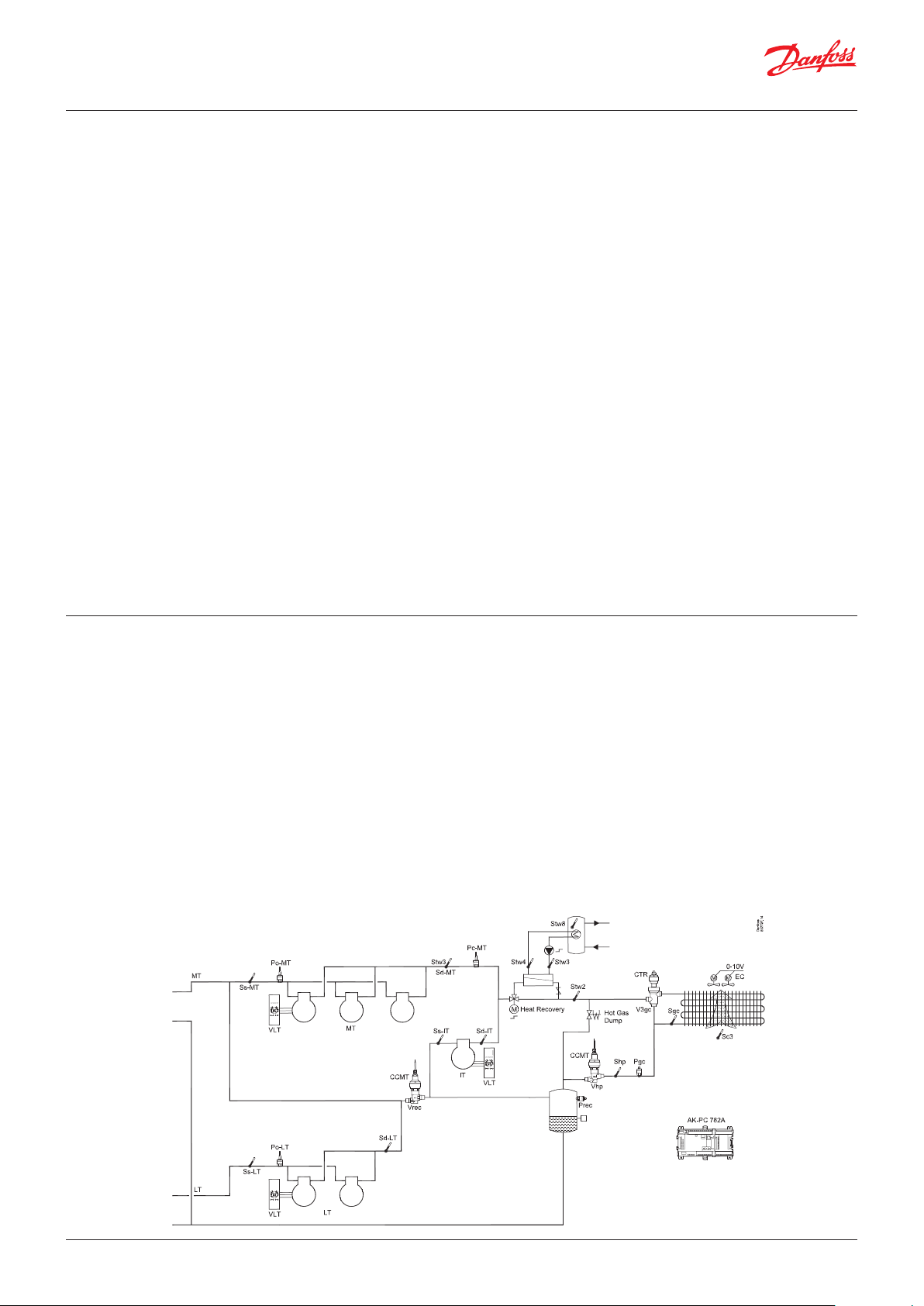

1. Skiss
Gör en skiss av systemet i fråga
2. Kompressor- och kondensatorfunktioner
AK-PC 782A
Applikation
Både kompressorgruppen och kondensatorgruppen x Booster-grupp x Parallell kompressor x
Reglering av kompressoreekten
Regleringsgivare. P0 x PI-reglering x Max. antal kompressorsteg: MT+IT / LT 8 / 4 Max. antal avlastare per kompressor 3 Identisk kompressoreekt x Annan kompressoreekt x Varvtalsreglering för 1 eller 2 kompressorer x Drifttidsutjämning x Min. återstarttid x Min. På-tid x Ejektorreglering x Vätskeinsprutning i sugledning x Vätskeinsprutning i kaskadvärmeväxlare x Externt start/stopp av kompressorer x
Oljereglering
Tryckreglering för behållare x Övervakning av oljenivå i behållare x Hantering av oljenivå i oljeavskiljare x
Referens för sugtryck
Överstyrning genom P0-optimering x Överstyrning genom natthöjning x Överstyrning genom 0–10V-signal x
Reglering av kondensatoreekt
Regleringsgivare. Sgc eller S7 x Stegreglering x Max. antal steg 8 Varvtalsreglering x Steg- och varvtalsreglering x Stegreglering, första steget x Varvtalsbegränsning under nattdrift x Värmeåtervinning för reglering av tappvarmvatten x Värmeåtervinning för värme x Reglering av gaskylaren (högtrycksventil);
parallellventil om så är tillämpligt
x
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 31
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Referens för kondensatortryck
Variabel referens för kondenseringstryck x Inställning av referenser för värmeåtervinningsfunktioner x
Säkerhetsfunktioner
Min. sugtryck x Max. sugtryck x Max. kondenseringstryck x Max. gasutsläpptemperatur x Min./max. överhettning x Säkerhetsövervakning av kompressorer x Gemensam högtrycksövervakning av kompressorer x
Mer information om funktionerna
Kompressor
Reglering av upp till 8 MT/IT-kompressorer och upp till 4 LT­kompressorer. Samtliga med upp till 3 avlastare per kompressor. Kompressor 1 eller 2 kan varvtalsregleras. Följande kan användas som en regleringsgivare: P0 – sugtryck
Kondensator
Reglering av upp till 8 kondensatorsteg. Fläktar kan varvtalsregleras. Antingen samtliga med en signal, eller endast den första av era äktar. EC-motor kan användas. Reläutgångar och halvledarutgångar kan användas efter behov. Följande kan användas som en regleringsgivare:
1) Sgc – temperatur vid gaskylarens utlopp.
2) S7 – temperatur för varmt köldmedium (Pc används för
säkerhet vid högt tryck).
Varvtalsreglering av kondensatoräktar
Funktionen kräver en analog utgångsmodul. En reläutgång kan användas för att starta/stoppa varvtalsregleringen. Fläktarna kan även slås till och från med reläutgångarna.
Pulsbreddsmodulerad avlastning
När en kompressor med PWM-avlastning används ska avlastningen anslutas till en av regulatorns fyra halvledarutgångar.
Värmeåtervinning
Det nns justeringsalternativ för varmvattnet samt värmebehållare för uppvärmning. Regulatorerna hanterar följande, i prioriteringsordning: 1 – ledningsvattnet; 2 – uppvärmningen; 3 – gaskylaren, som leder bort den resterande överskottsvärmen.
Säkerhetsövervakning av kondensatoräktar x Generella larmfunktioner med tidsfördröjning 10
Diverse
Extra givare 7 Funktion för tillslag av insprutning x Tillval för anslutning av separat display 4 + 1 Separata termostatfunktioner 5 Separata pressostatfunktioner 5 Separata spänningsmätningar 5 PI-reglering 3 Max. ingång och utgång 220
Säkerhetskrets
Om signaler ska tas emot från en eller era delar av en säkerhetskrets, måste varje signal anslutas till en AV/PÅ-ingång.
Dag/natt-signal för att höja sugtrycket
Klockfunktionen kan användas men en extern PÅ/AV-signal kan användas i stället. Om funktionen för P0-optimering används, ges ingen signal för att höja sugtrycket. P0-optimeringen sköter detta.
Åsidosättningsfunktionen ”Inject ON”
Funktionen stänger expansionsventilerna på förångarstyrningen när det inte går att starta någon kompressor. Funktionen kan hanteras via datakommunikation eller så kan en ledning dras via reläutgången.
Separata styrfunktioner för termostat och tryck
Olika termostater kan användas beroende på vilka behov som föreligger. Funktionen kräver en givarsignal och en reläutgång. Regulatorn har inställningar för till- och frånslag. En tillhörande larmfunktion kan också användas.
Separata spänningsmätningar
Olika spänningsvärden kan användas efter behov. Signalen kan till exempel vara 0–10V. Funktionen kräver en spänningssignal och en reläutgång. Regulatorn har inställningar för till- och frånslag. En tillhörande larmfunktion kan också användas.
Mer information om funktionerna nns i avsnitt5.
3. Anslutningar
Här är en sammanställning av möjliga anslutningar. Texterna kan läsas ihop med tabellen på nästa sida.
• Stw2, 3, 4 och 8 (temperaturgivare för värmeåtervinning) Måste användas vid justering av tappvarmvatten.
• Shr2, 3, 4 och 8 (temperaturgivare för värmeåtervinning) Måste användas vid justering av värmebehållaren
Analoga ingångar
Temperaturgivare
• Ss (suggastemperatur) Måste alltid användas i anslutning med kompressorreglering.
• Sd (gasutsläpptemperatur)
för uppvärmning.
• Sgc (temperaturgivare för gaskylningsreglage) Ska placeras på högst en meters avstånd efter gaskylaren.
• Shp (temperaturgivare om köldmediet kan ledas utanför gaskylaren)
Måste alltid användas i anslutning med kompressorreglering.
• Sc3 (utomhustemperatur) Måste användas när regleringen utförs baserat på en variabel
kondensatorreferens.
• S7 (returtemperatur för varm köldbärare) Måste användas när regleringsgivaren för kondensatorn har
valts somS7.
• Saux (1–4), eventuella extra temperaturgivare Upp till fyra extra givare för övervakning och datainsamling
kan anslutas. Dessa givare kan användas för allmänna termostatfunktioner.
Trycktransmittrar
• P0 sugtryck
Måste alltid användas i anslutning till kompressorreglering
(frostskydd).
• Pc kondenseringstryck
Måste alltid användas i anslutning till kompressorreglering
eller kondensatorreglering.
• Prec. Oljebehållartryck. Måste användas för tryckreglering av behållare.
• Pgc, gaskylartryck.
• Prec. tryckavläsning för CO2-behållaren.
• Paux (1–5)
32 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Upp till 5 extra trycktransmittrar kan anslutas för övervakning
och datainsamling. Dessa givare kan användas för allmänna pressostatfunktioner.
Obs! En trycktransmitter av typen AKS32, AKS32R eller MBS8250 kan sända signaler till högst fem regulatorer.
Spänningssignal
• Ext. ref Används om en signal för referensöverstyrning tas emot från
en annan regulator.
• Spänningsingångar (1–5) Upp till 5 extra spänningssignaler kan anslutas för övervakning
och datainsamling. Dessa signaler används för allmänna spän­ningsingångsfunktioner.
På/av-ingångar
Kontaktfunktion (på en analog ingång) eller spänningssignal (på en expansionsmodul)
• Gemensam säkerhetsingång för alla kompressorer (dvs. gemensam hög-/lågtrycksbrytare)
• Upp till 6 signaler från säkerhetskretsen på varje kompressor
• Signal från kondensatoräktens säkerhetskrets
• Vilken signal som helst från frekvensomformarens säkerhetskrets
• Externt start/stopp av reglering
• Extern dag/natt-signal (höja/sänka referensen för sugtryck). Funktionen används inte om funktionen ”P0-optimering” används.
• DI-larm (1–10) ingångar
Det går att ansluta upp till 10 extra på/av-signaler för allmänna
larm för övervakning och datainsamling.
• Flödesbrytare för värmeåtervinning
• Nivåkontakter
• Nivåkontakt på vätskeavskiljare
På/av-utgångar
Reläutgångar
• Kompressorer
• Avlastare
• Fläktmotor
• På-funktion för insprutning (signal för förångarstyrning, en per suggrupp).
• Start/stopp av vätskeinsprutning i sugledning
• Starta/stoppa 3-vägsventiler vid värmeåtervinning
• PÅ/AV-signal för att starta/stoppa varvtalsreglering
• Larmrelä. I’m alive-relä.
• Statusrelä: Variabel tillåtet/ej tillåtet
• På/av-signaler från vanliga termostater (1–5), tryckbrytare (1–5) eller spänningsingångsfunktioner (1–5).
• Oljeventiler
Halvledarutgångar
Dessa är främst till för ejektorventiler, oljeventiler och AKV-ventiler. Halvledarutgångarna på regulatormodulen kan användas till samma funktioner som nämns i ”reläutgångar”. (Utgången är alltid AV när strömförsörjningen till regulatorn inte fungerar (strömavbrott).) Analog utgång
• Varvtalsreglering av kondensatorns äktar.
• Varvtalsreglering av kompressorn
• Varvtalsreglering av pumparna för värmeåtervinning
• Styrsignal för högtrycksventil Vhp. (stegsignal – om tillämpligt)
• Stegsignal för bypass-ventil för hetgas
Exempel Kompressorgrupp:
MT-kretsar:
• 3 kompressorer med cyklisk funktion. reglerade, en hastighet
• Säkerhetsövervakning av alla kompressorer
• Gemensam högtrycksövervakning
• Po-inställning -10°C, Po-optimering från systemenheten
LT-kretsar:
• 2 kompressorer med cyklisk funktion. reglerade, en hastighet
• Säkerhetsövervakning av alla kompressorer
• Gemensam högtrycksövervakning
• Po-inställning -30°C, Po-optimering från systemenheten
IT-krets:
• 1 kompressor, varvtalsreglerad
• Behållarens börvärde 36 bar
Högtrycksreglage:
• Värmeåtervinning för tappvatten
• Gaskylare
• Fläktar, varvtalsreglerade
Behållare:
• Optimalt tryck för CO-behållare
• Övervakning av CO-nivå i behållaren
• Övervakning av högt och lågt tryck
• Reglering av temperatur i tappvattenbehållare, 55°C
Fläkt i anläggningsrum
• Termostatstyrning av äkt i maskinrum
Säkerhetsfunktioner:
• Övervakning av Po, Pc, Sd och överhettning i sugledning
• MT: Po max = -5°C, Po min = -35°C
• MT: Pc max = 110bar
• MT: Sd max = 120°C
• LT: Po max = -5°C, Po min = -45°C
• LT: Pc max = 40bar
• LT: Sd max = 100°C
• SH min = 5°C, SH max = 35°C
Övrigt:
• Starta/stoppa värmeåtervinning till Tw
• Extern huvudbrytare används
Data från det här exemplet används på nästa sida. Resultatet är att följande moduler ska användas:
• Regulator AK-PC 782A
• Modul AK-XM 205A med in- och utgångar
• Modul AK-XM 208C med stegningsutgång
• Modul AK-XM 103B med analoga in- och utgångar
• Modul AK-OB 110 med analoga utgångar
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 33
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
4. Projekteringstabell
Tabellen hjälper dig att avgöra basversionen av regulatorn har tillräckligt många in- och utgångar. Om de är för få måste regulatorn byggas ut med en eller era av de expansionsmoduler som beskrivits ovan.
Anteckna vilka anslutningar som behövs och lägg ihop dem.
Analog insignal
Exempel
På/av-spänningssignal
Exempel
På/av-spänningssignal
Exempel
På/av-utgångssignal
Exempel
Analog utgångssignal 0–10V
Stegutgång
Exempel
Analoga ingångar
Temperaturgivare, Ss, Sd, Sc3, S7, Stw.., Shr.., Sgc 13 Extra temperaturgivare/separata termostater /PI-reglering 1 Trycktransmittrarna, P0, Pc, Pctrl. Prec / separata pressostater 5 P = Max. 5/modul Spänningssignal från annan regulator, separata signaler Värmeåtervinning via termostat
På/av-ingångar Kontakt 24V 230V
Säkerhetskretsar, gemensamma för alla kompressorer Säkerhetskretsar, oljetryck Högst 1/kompr. Säkerhetskretsar, kompr. motorskydd Säkerhetskretsar, kompr. motortemp. Säkerhetskretsar, kompr. högtryckstermostat Säkerhetskretsar, kompr. högtryckspressostat Säkerhetskretsar, generell för varje kompressor 6 Säkerhetskretsar, kondensatoräktar, frekvensomformare Högst 1/äkt Säkerhetskretsar, ödesbrytare Externt start/stopp 1 Natthöjning av sugtryck Separata larmfunktioner via DI Lastutjämning Starta värmeåtervinning 1 Vätskenivå för behållare/vätskeavskiljare, oljenivå 1 Pulstryck
På/av-utgångar
Kompressorer, motorer 6 Avlastare Fläktmotorer, cirkulationspumpar 3 Larmrelä, I’m alive-relä, variabla värden tillåtna Insprutning PÅ Max. 2 Separata termostat- och pressostatfunktioner och spänningsmätningar
Värmeåtervinningsfunktion via termostat Max. 1 Vätskeinsprutning i sugledning/värmeväxlare. Hetgasavlastning 1 Max. 1 Magnetventil för olja, ejektorventil. 3-vägsventil 1
2
1 Max. 5+5+5
Högst 1/suggrupp
7
Begränsningar
Analog styrsignal, 0–10V
Frekvensomformare, kompressor, äktar, pumpar, ventiler m.m. 5
Ventiler med stegmotor. Parallellventiler, om tillämpligt 3 Totalt antal anslutningar för regleringen 30 0 0 12 5+3 Totalt = högst 220
Antal anslutningar på en regulatormodul 11 11 0 0 0 0 8 8 0 0 0
5. Saknade anslutningar, om tillämpligt
19 - 0 4 5+3
6. Om det fattas anslutningar kan en eller era expansionsmoduler läggas till:
AK-XM 101A (8 analoga ingångar) ___ st. x 2VA = __ AK-XM 102A (8 digitala lågspänningsingångar) ___ st. x 2VA = __ AK-XM 102B (8 digitala högspänningsutgångar) ___ st. x 2VA = __ AK-XM 103A (4 analoga ingångar, 4 analoga utgångar) 1 1 ___ st. x 2VA = __ AK-XM 204A / B (8 reläutgångar) ___ st. x 5VA = __ AK-XM 205A / B (8 analoga ingångar + 8 reläutgångar) 1 1 ___ st. x 5VA = __ AK-XM 208C (8 analoga ingångar + 4 stegutgångar) 1 1 ___ st. x 5VA = __ AK_OB 110 (2 analoga utgångar) 1 ___ st. x 0 VA = 0
Total eekt
1 st. x 8VA = 8
Summa = Totalt = högst 32VA
Exemplet:
34 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Ingen begränsning överskrids => OK
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
8. Längd
Om många expansionsmoduler används blir också regulatorn lång. Raden med moduler utgör en helhet som inte kan separeras. Om raden blir för lång kan den delas upp med AK-CM102.
Modulens mått är 72mm. Moduler i 100-serien består av en modul. Moduler i 200-serien består av två moduler. Regulatorn består av tre moduler. Längden på den sammanlagda enheten är = n x 72 + 8
eller uttryckt på annat sätt:
Modul Typ Antal på Längd
Regulatormodul 1 x 224 = 224 mm Expansionsmodul 200-serien _ x 144 = ___ mm Expansionsmodul 100-serien _ x 72 = ___ mm Total längd = ___ mm
Exemplet fortsätter: Regulatormodul + 2 expansionsmoduler ur 200-serien + 1 expansionsmodul ur 100-serien = 224 + 144 + 144 + 72 = 584mm.
9. Koppla samman moduler
Börja med regulatormodulen och montera därefter valda expansionsmoduler. Ordningen har ingen betydelse.
Du får däremot inte ändra ordningen på modulerna efter att du genomfört kongurationen som anger vilka anslutningar som nns på de olika modulerna och plintarna.
Modulerna sitter fast i varandra och hålls ihop av en anslutning som på samma gång överför ström och datakommunikation.
Montering och borttagning ska alltid ske när strömmen är bortkopplad.
Den skyddande kåpan som är monterad på regulatorns kontaktanslutning måste yttas till den sista lediga kontakten så att den skyddas mot kortslutning och smuts.
När regleringen har startat kontrollerar regulatorn kontinuerligt att anslutningen till de ihopkopplade modulerna upprätthålls. Lysdioden visar status för detta.
När de två hakarna på DIN-skenan är öppna kan modulen skjutas på plats på DIN-skenan, oavsett var i raden modulen benner sig. Borttagning görs när de två hakarna är i öppet läge.
Exemplet fortsätter
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 35
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A

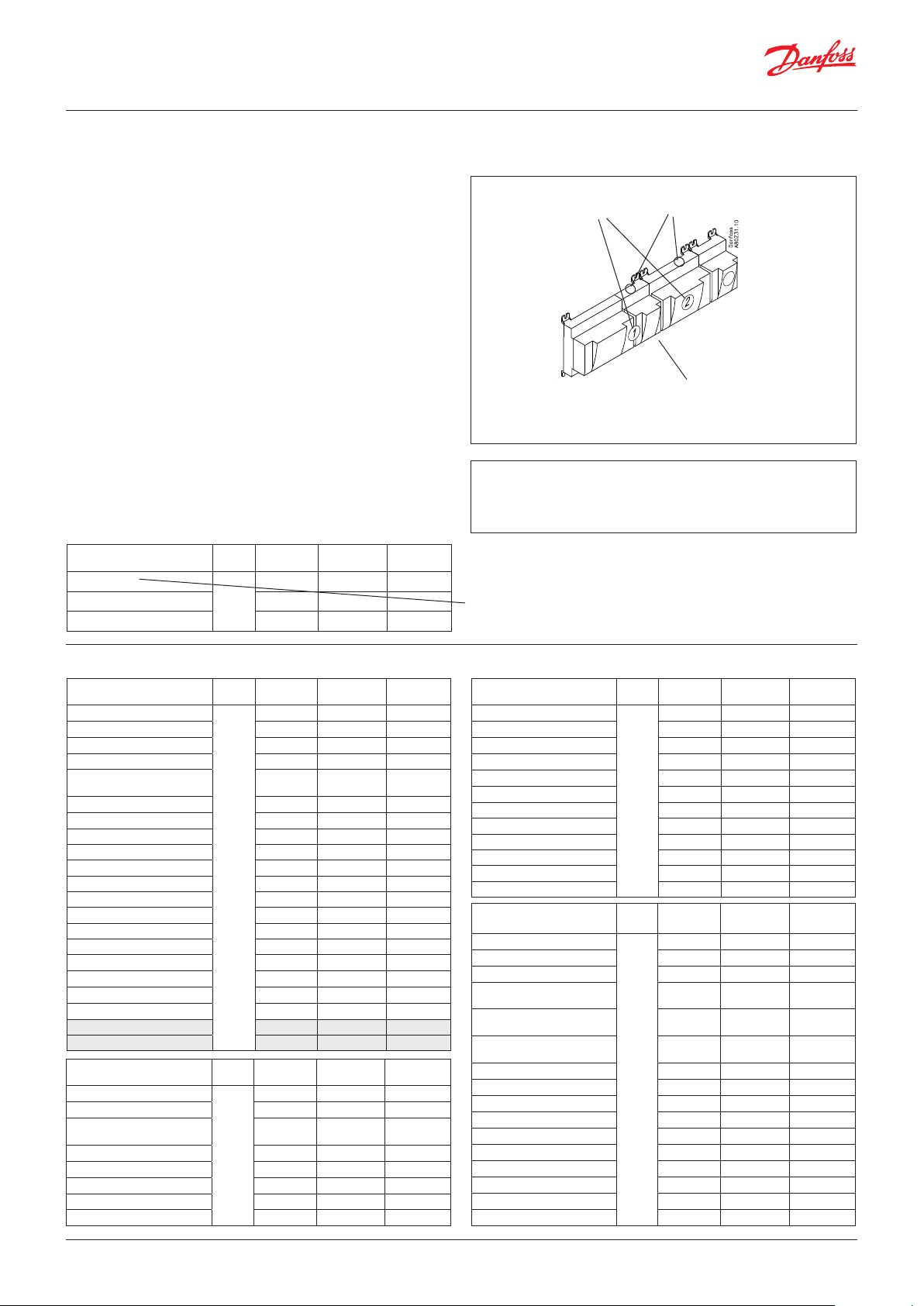

10. Fastställ anslutningspunkterna
Alla anslutningar måste programmeras med modul och plats vilket innebär att det i princip inte spelar någon roll var anslutningarna görs, förutsatt att rätt in- eller utgång används.
Modul Plats
• Regulatorn är den första modulen, nästa är 2, osv.
• En plats är de två eller tre plintar som hör till en ingång eller utgång (dvs. två plintar för en givare och tre för ett relä).
Kopplingsschemat och den efterföljande programmeringen (kongurationen) bör förberedasnu. Det görs enklast genom att fylla i anslutningssammanställningen för de relevanta modulerna. Princip:
Namn Modul Punkt Funktion
T.ex. Kompressor 1 x x Stäng T.ex. kompressor 2 x x Stäng T.ex. Larmrelä x x NC (normalt stängd) T.ex. Huvudbrytare x x Stäng t.ex. P0 x x AKS 2050, 1 till 159bar
Sammanställningen av anslutningar från regulatorn och eventuella expansionsmoduler är hämtad från stycket ”Modulsammanställning”. Exempel på en regulatormodul:
Obs! Säkerhetsreläerna får inte monteras på en modul med omkopplare för överstyrning eftersom de kan sättas ur funktion om en inställning är felaktig.
Var uppmärksam på numreringen. Den högra delen av regulatorn är mycket lik en separat modul. Men så är det inte.
Signal Modul Plats Plint
1 (AI 1) 1–2
2 (AI 2) 3–4
3 (AI 3) 5–6
Signaltyp/
Aktiv om
Exemplet fortsätter
Signal Modul Plats Plint
Utsläppstemperatur – Sd-MT Suggastemperatur – Ss-MT 2 (AI 2) 3–4 Pt 1000 Utsläppstemperatur – Sd-IT 3 (AI 3) 5–6 Pt 1000 Suggastemperatur – Ss-MT 4 (AI 4) 7–8 Pt 1000 Termostatgivare i anläggningsrum
– Saux1 Sugtryck – P0-MT 6 (AI 6) 11–12 AKS 2050-59 Kondenseringstryck – Pc-MT 7 (AI 7) 13–14 AKS 2050-159 Tappvattentemperatur – Stw8 8 (AI 8) 19–20 Pt 1000 Temp. vid gaskylarens utlopp – Sgc 9 (AI 9) 21–22 Pt 1000 Gaskylarens tryck – Pgc 10 (AI 10) 23–24 AKS 2050-159 Köldmediebehållare – Prec CO Hetgasavlastning 12 (DO 1) 31–32 PÅ Cirkulationspump – tw 13 (DO 2) 33–34
MT-kompressor 1 (VLT-start) 16 (DO 5) 39–40–41 PÅ MT-kompressor 2 17 (DO6) 42–43–44 PÅ MT-kompressor 3 18 (DO7) 45–46–47 PÅ IT-kompressor (VLT-star t) 19 (DO8) 48–49–50 PÅ Varvtalsreglering MT-kompressor 24 - 0–10 V Varvtalsreglering IT-kompressor 25 - 0–10 V
Signal Modul Plats Plint
Temp. bypass-gas – Shp Nivåbrytare, CO2-behållare 2 (AI 2) 3–4 Öppen Starta/stoppa
värmeåtervinning – tw Utomhustemperatur – Sc3 4 (AI 4) 7–8 Pt 1000 Varvtalsreglering LT-kompressor 5 (AO 1) 9–10 0–10 V Varvtalsreglering, gaskylarens äkt 6 (AO 2) 11–12 0–10 V Varvtalsreglering, pump – tw 7 (AO 3) 13–14 0–10 V
2
1 (AI 1) 1–2 Pt 1000
5 (AI 5) 9–10 Pt 1000
1
11 (AI 11) 25–26 AKS 2050-159
14 (DO 3) 35–36 15 (DO 4) 37–38
1 (AI 1) 1–2 Pt 1000
3 (AI 3) 5–6 Stängd
2
8 (AO 4) 15–16
Signaltyp/
Aktiv om
Signaltyp/
Aktiv om
- Kolumn 1, 2, 3 och 5 används för programmering.
- Kolumn 2 och 4 används för kopplingsschemat.
Signal Modul Plats Plint
MT-kompressor 1, säkerhetskretsar MT-kompressor 2, säkerhetskretsar 2 (AI 2) 3–4 Öppen MT-kompressor 3, säkerhetskretsar 3 (AI 3) 5–6 Öppen
LT-kompressor 1, säkerhetsk retsar 5 (AI 5) 9–10 Öppen LT-kompressor 2, säkerhetsk retsar 6 (AI 6) 11–12 Öppen Värmeåtervinning – tw2 7 (AI 7) 13–14 Pt 1000 Värmeåtervinning – tw3 8 (AI 8) 15–16 Pt 1000 Signal till bypass-ventil – Vrec 9 (steg 1) 25–26–27–28 CCMT Signal till högtrycksventil – Vhp 10 (steg 2) Signal till 3-vägsventil – V3gc 11 (steg 3) 33–34–35–36 CTR
Signal Modul Plats Plint
Utsläppstemperatur – Sd-LT Suggastemperatur – Ss-LT 2 (AI 2) 3–4 Pt 1000 Extern huvudbrytare 3 (AI 3) 5–6 Stängd MT-kompressorer, gemensamma
säkerhetskretsar IT-kompressorer, gemensamma
säkerhetskretsar LT-kompressorer, gemensamma
säkerhetskretsar Värmeåtervinning– tw4 7 (AI 7) 17–18 Sugtryck – P0-LT 8 (AI 8) 19–20 AKS 2050-59 LT-kompressor 1 ( VLT-start) 9 (DO 1) 25–26–27 PÅ LT-kompressor 2 10 (DO 2) 28–29–30 PÅ Fläktmotorer (VLT-start) 11 (DO 3) 31–32–33
3-vägsventil, tappvatten – Vtw 13 (DO 5) 37–38–39
Rumsäkt 15 (DO7) 43–44–45
1 (AI 1) 1–2 Öppen
4 (AI 4) 7–8
3
29–30–31–32
12 (steg 4) 37–38–39–40
1 (AI 1) 1–2 Pt 1000
4 (AI 4) 7–8 Öppen
5 (AI 5) 13–14
6 (AI 6) 15–16
4
12 (DO 4) 34–35–36
14 (DO6) 40–41–42
16 (DO8) 46–47–48
Signaltyp/
Aktiv om
CCMT
Signaltyp/
Aktiv om
Öppen
Öppen
Pt 1000
36 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
11. Kopplingsschema
Ritningar av de olika modulerna kan beställas från Danfoss. Format = dwg och dxf.
Du kan sedan själv skriva modulens nummer i cirkeln och rita in de olika anslutningarna.
Exemplet fortsätter:
Matningsspänningen för trycktransmittern ska hämtas från samma modul som tar emot trycksignalen. Avskärmningen på trycktransmitterns kablar får endast anslutas i slutet av regulatorn.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 37
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
12. Matningsspänning
Spänningsmatningen ansluts endast till regulatormodulen. Spänningsmatningen till de andra modulerna överförs via kontakten mellan modulerna. Strömförsörjningen måste vara 24V ±20%. Varje regulator måste ha en egen spänningsmatning. Denna måste vara av klassII. 24V-matningen får inte delas med andra regulatorer eller enheter. De analoga in- och utgångarna är inte galvaniskt isolerade från spänningsmatningen.
Ingången för + och – 24V får inte jordas.
Om stegmotorventiler används måste matningsspänningen för dessa komma från en separat spänningskälla.
ICO-anläggningar är det dessutom nödvändigt att skydda spänningen till regulatorn och ventilerna med hjälp en UPS-enhet.
Exemplet fortsätter:
Regulatormodul 8 VA + 2 expansionsmoduler från 200-serien 10VA + 1 expansionsmodul från 100-serien 2VA
------
Strömtillförsel (minst) 20VA
+ Separat strömtillförsel för modulen med stegmotorerna: 7,8 + 1,3 + 1,3 + 5,1 = 15,5VA.
Dimensionerad strömtillförsel
Strömförbrukningen växer med antal moduler som används:
Modul Typ Antal på Eekt
Regulator 1 x 8 = 8 VA Expansionsmodul 200-serien _ x 5 = _ VA Expansionsmodul 100-serien _ x 2 = _ VA Totalt _ VA
Gemensam trycktransmitter
Om era regulatorer tar emot en signal från en och samma trycktransmitter måste spänningsmatningen till dessa regulatorer arrangeras så att det inte är möjligt att stänga av en av dem utan att de andra också stängsav. (Om en regulator stängs av kommer signalen att slås från, och då kommer alla andra regulatorer att ta emot en alltför låg signal.)
38 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Beställning
1. Regulator
Typ Funktion Applikation Språk
AK-PC 782A
Regulator för eektreglering av MT-, LT­och IT-kompressorer och kondensatorer Med reglering av olja, multiejektor och högtryck
Reglering av transkritisk CO2-booster
Engelska, tyska, franska, nederländska, italienska, spanska, portugisiska, danska, nska, ryska, tjeckiska, polska
Artikel-
nummer
080Z0192
2. Expansionsmoduler och översikt av in- och utgångar
Typ Analoga
ingångar
För givare, trycktrans­mittrar m.m.
Regulator 11 4 4 - - - - -
Expansionsmoduler AK-XM 101A 8 080Z0007
AK-XM 102A 8 080Z0008 AK-XM 102B 8 080Z0013 AK-XM 103A 4 4 080Z0032 x AK-XM 204A 8 080Z0011 AK-XM 204B 8 x 080Z0018 AK-XM 205A 8 8 080Z0010 x AK-XM 205B 8 8 x 080Z0017 AK-XM 208C 8 4 080Z0023 x Följande expansionsmoduler kan placeras på PC-kortet i regulatormodulen.
Det nns endast plats för en modul. AK-OB 110 2 080Z0251 x
På/av-utgångar På/av-matningsspänning
(DI-signal)
Relä (SPDT)
Halvledare Lågspänning
(högst 80V)
Högspänning (högst 260V)
Analoga utgångar
Stegnings­utgångar
0–10VDC För
ventiler med stegreglering
Moduler med brytare
För överstyrning av reläer utgångar
Artikel-
nummer
Med skruvplintar
Exemplet fortsätter
Exemplet fortsätter
X
3. AK-drift och tillbehör
Typ Funktion Applikation
Artikel-
nummer
Drift
AK-ST 500 Programvara för drift av AK-regulatorer AK-drift 080Z0161 x
- Kabel mellan dator och AK-regulator USB A-B (standardkabel) - x
Tillbehör Strömtillförselmodul 230/115V till 24VDC
AK-PS 075 18 VA AK-PS 150 36 VA 080Z0054 x
Försörjning till regulatorn
080Z0053 x
AK-PS 250 60 VA 080Z0055 Tillbehör Extern display som kan anslutas till regulatormodulen. För att till exempel visa sugtrycket
EKA 163B Display 084B8574 EKA 164B Display med knappar 084B8575 MMIGRS2 Grask display med styrning 080G0294
- Kabel mellan EKA-display och regulator
-
Kabel mellan grask display av typen MMIGRS2 och regulator (med RJ11-kontakt)
Längd = 2 m 084B7298 Längd = 6 m 084B7299 Längd = 1,5 m 080G0075 Längd = 3 m 080G0076
Tillbehör Kommunikationsmoduler för regulatorer där modulerna inte kan seriekopplas AK-CM 102 Kommunikationsmodul Datakommunikation för externa expansionsmoduler 080Z0064
Exemplet fortsätter
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 39
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
3. Montering och kabeldragning
Det här avsnittet beskriver hur regulatorn:
• monteras
• ansluts
Vi kommer att fortsätta använda föregående exempel, det vill säga följande moduler:
• Regulatormodul AK-PC 782A
• Modul AK-XM 205A med in- och utgångar
• Modul AK-XM 208C med analoga ingångar
+ modul med stegutgång
• Modul AK-XM 103B med analoga in- och utgångar
• Modul AK-OB 110 med analoga utgångar
Montering

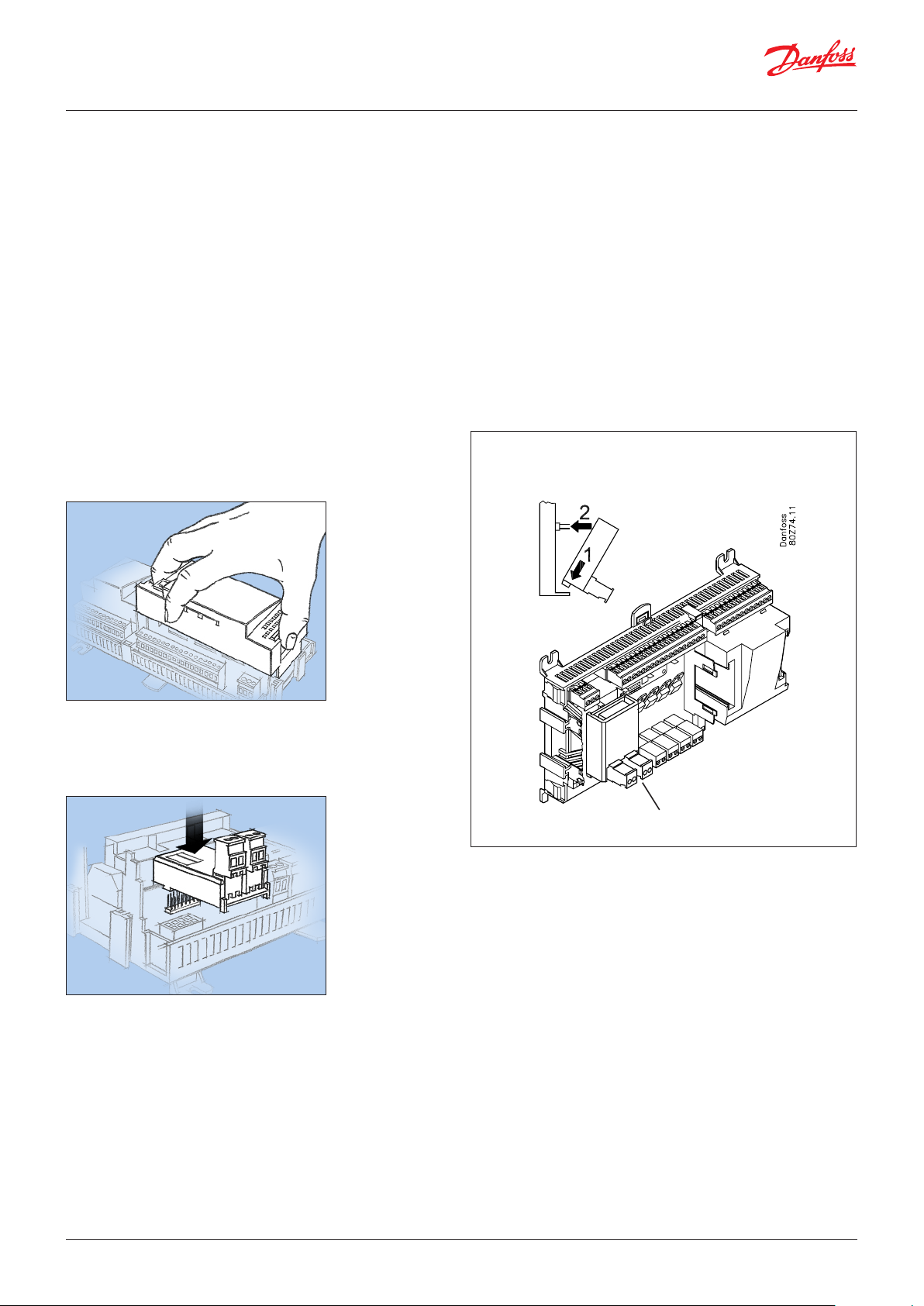

Montering av modul med analoga utgångar
Du får inte ansluta ström till basmodulen.
1. Ta av den översta delen på basmodulen
Den analoga expansionsmodulen levererar en signal till frekvensomformaren på MT ochIT.
Tryck in plattan för lysdioderna till vänster och plattan för den röda adressändraren till höger. Lyft bort överdelen från basmodulen.
2. Montera expansionsmodulen på basmodulen
3. Sätt tillbaka överdelen på basmodulen
Det nns två utgångar.
40 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Montera en expansionsmodul på basmodulen
1. Ta bort den skyddande kåpan
1. Ta bort den skyddande kåpan från anslutningskontakten
på höger sida av basmodulen. Placera kåpan på anslutningskontakten till höger om den expansionsmodul som ska monteras längst till höger på AK-enheten.
2. Sätt ihop expansionsmodulen och basmodulen.
Du får inte ansluta ström till basmodulen.
I vårt exempel ska tre expansionsmoduler monteras på basmodulen. Vi har valt att montera modulen med analoga utgångar direkt på basmodulen och därefter nästa modul. De monteras alltså i följande ordning:
Denna ordning avgör alltså samtliga inställningar som görs för de tre expansionsmodulerna.
När de två hakarna på DIN-skenan är öppna, kan modulen skjutas på plats på DIN-skenan, oavsett var i raden modulen benner sig. Demontering görs således när de två hakarna är öppna.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 41
Montering och kablage – fortsättning
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Kablage
Bestäm vid planeringen vilken funktion som ska anslutas och var.
1. Anslut ingångar och utgångar
Här är tabeller för exemplet:
Signal Modul Plats Plint
Utsläppstemperatur – Sd-MT Suggastemperatur – Ss-MT Utsläppstemperatur – Sd-IT
Suggastemperatur – Ss-MT 4 (AI 4) 7–8 Pt 1000 Termostatgivare i anläggningsrum
– Saux1
Sugtryck – P0-MT 6 (AI 6) 11–12 AKS 2050-59
Kondenseringstryck – Pc-MT 7 (AI 7) 13–14 AKS 2050-159 Tappvattentemperatur – Stw8 8 (AI 8) 19–20 Pt 1000 Temp. vid gaskylarens utlopp – Sgc 9 (AI 9) 21–22 Pt 1000 Gaskylarens tryck – Pgc 10 (AI 10) 23–24 AKS 2050-159 Köldmediebehållare – Prec CO Hetgasavlastning 12 (DO 1) 31–32 PÅ Cirkulationspump – tw 13 (DO 2) 33–34
MT-kompressor 1 (VLT-start) 16 (DO 5) 39–40–41
MT-kompressor 2 17 (DO6) 42–43–44
MT-kompressor 3 18 (DO7) 45–46–47 PÅ IT-kompressor (VLT-star t) 19 (DO8) 48–49–50 PÅ Varvtalsreglering MT-kompressor 24 - 0–10 V Varvtalsreglering IT-kompressor 25 - 0–10 V
2
1 (AI 1) 1–2 Pt 1000 2 (AI 2) 3–4 Pt 1000 3 (AI 3) 5–6 Pt 1000
5 (AI 5) 9–10 Pt 1000
1
11 (AI 11) 25–26 AKS 2050-159
14 (DO 3) 35–36 15 (DO 4) 37–38
Signaltyp/
Aktiv om
Kom ihåg isoleringsförstärkaren. Om signaler tas emot från olika regulatorer, exempelvis värmeåtervinning för någon av ingångarna, bör en galvaniskt isolerad modul monteras.
Brytarens funktion visas i sista kolumnen.
Trycktransmittrarna AKS32R och AKS2050 nns för era olika tryckområden. Här nns det två olika. En för upp till 59bar och två för upp till 159bar.
Signal Modul Plats Plint
Temp. bypass-gas – Shp Nivåbrytare, CO2-behållare 2 (AI 2) 3–4 Öppen Starta/stoppa
värmeåtervinning – tw Utomhustemperatur – Sc3 4 (AI 4) 7–8 Pt 1000 Varvtalsreglering LT-kompressor 5 (AO 1) 9–10 0–10 V Varvtalsreglering, gaskylarens äkt 6 (AO 2) 11–12 0–10 V Varvtalsreglering, pump – tw 7 (AO 3) 13–14 0–10 V
Signal Modul Plats Plint
MT-kompressor 1, säkerhetskretsar MT-kompressor 2, säkerhetskretsar 2 (AI 2) 3–4 Öppen MT-kompressor 3, säkerhetskretsar 3 (AI 3) 5–6 Öppen
LT-kompressor 1, säkerhetsk retsar 5 (AI 5) 9–10 Öppen LT-kompressor 2, säkerhetsk retsar 6 (AI 6) 11–12 Öppen Värmeåtervinning – tw2 7 (AI 7) 13–14 Pt 1000 Värmeåtervinning – tw3 8 (AI 8) 15–16 Pt 1000 Signal till bypass-ventil – Vrec 9 (steg 1) 25–26–27–28 CCM T Signal till högtrycksventil – Vhp 10 (steg 2) 29–30–31–32 CCMT Signal till 3-vägsventil – V3gc 11 (steg 3) 33–34–35–36 CTR
1 (AI 1) 1–2 Pt 1000
3 (AI 3) 5–6 Stängd
2
8 (AO 4) 15–16
1 (AI 1) 1–2
4 (AI 4) 7–8 Öppen
3
12 (steg 4) 37–38–39–40
Signaltyp/
Aktiv om
Signaltyp/
Aktiv om
Öppen
Signal Modul Plats Plint
Utsläppstemperatur – Sd-LT Suggastemperatur – Ss-LT 2 (AI 2) 3–4 Pt 1000 Extern huvudbrytare 3 (AI 3) 5–6 Stängd MT-kompressorer, gemensamma
säkerhetskretsar IT-kompressorer, gemensamma
säkerhetskretsar LT-kompressorer, gemensamma
säkerhetskretsar Värmeåtervinning– tw4 7 (AI 7) 17–18 Pt 1000 Sugtryck – P0-LT 8 (AI 8) 19–20 AKS 2050-59 LT-kompressor 1 ( VLT-start) 9 (DO 1) 25–26–27 PÅ LT-kompressor 2 10 (DO 2) 28–29–30 PÅ Fläktmotorer (VLT-start) 11 (DO 3) 31–32–33
3-vägsventil, tappvatten – Vtw 13 (DO 5) 37–38–39
Rumsäkt 15 (DO7) 43–44–45
1 (AI 1) 1–2 Pt 1000
4 (AI 4) 7–8 Öppen
5 (AI 5) 13–14 Öppen
6 (AI 6) 15–16 Öppen
4
12 (DO 4) 34–35–36
14 (DO6) 40–41–42
16 (DO8) 46–47–48
Signaltyp/
Aktiv om
42 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Anslutningarna i exemplet visas här.
Varning! Håll signalkablar separerade från kablar med hög spänning.
Avskärmningen på trycktransmitterns kablar får endast anslutas i slutet av regulatorn.
Matningsspänningen för trycktransmittern ska hämtas från samma modul som tar emot trycksignalen.
Kom ihåg separat strömtillförsel för AK-XM 208C.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 43
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
2. Anslut LON-kommunikationsnätverk
Installationen av datakommunikation måste följa de krav som nns i dokument RC8AC.
Intern kommunikation
3. Anslut matningsspänning
Matningsspänningen är på 24V, och får inte användas av
mellan modulerna: Snabbt blinkande = fel Fast sken = fel
andra regulatorer eller enheter. Plintarna får inte vara jordade.
n Power
4. Följ lysdiodindikatorerna
När spänningsmatningen har anslutits utförs en intern kontroll av regulatorn. Kontrollen tar ungefär en minut, och är färdig när lysdioden ”Status” börjar blinka långsamt.
5. När ett nätverk nns
Ange adressen och aktivera ”Service Pin”.
n Comm n DO1 n Status n DO2 n Service Tool n DO3 n LON n DO4 n I/O extension n DO5 n Alarm n DO6 n DO7 n Display n DO8 n Service Pin
Långsamt blinkade = OK Snabbt blinkande = svar från gateway inom
Fast sken = fel Släckt = fel
Extern kommunikation Kommunikation med AK-CM 102
Blinkande = aktivt larm/ej avbruten Fast sken = aktivt larm/avbruten
Nätverksinstallation
10 minuter efter att nätverket installerats
6. Regulatorn är nu klar för kongurering.
Status för utgång 1–8
44 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
4. Konguration och drift
Det här avsnittet beskriver hur regulatorn:
• kongureras
• styrs
Vi kommer att fortsätta använda föregående exempel, det vill säga följande moduler: MT-, LT- och IT-reglering, högtrycksreglering, värmeåtervinning och gaskylare.
Konguration Anslut dator
Dator med programmet ”Service Tool” ansluts till regulatorn.
Information om hur du ansluter och använder programvaran ”AK service tool” nns i handboken för programvaran.
Första gången Service Tool ansluts till en ny version av regulatorn tar det längre tid än vanligt att starta Service Tool eftersom den hämtar information från regulatorn. Tiden kan följas på indikatorn längst ned på displayen.
Regulatorn måste startas först, och lysdioden ”Status” måste blinka. Först därefter får programmet Service Tool startas.
Starta Service Tool-programmet
Logga in med användarnamnet SUPV
Välj användarnamnet SUPV och skriv in säkerhetskoden.
När regulatorn levereras är SUPV-säkerhetskoden 123. När du är inloggad på regulatorn kommer alltid en översikt över regulatorn att visas.
I det här fallet är översikten tom. Detta beror på att regulatorn inte har kongurerats ännu. Den röda larmklockan längst ned till höger visar att det nns ett aktivt larm i regulatorn. Ivårt fall beror larmet på att tiden i regulatorn inte har ställts in ännu.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 45
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Exempel på kylanläggning: Iexemplet kommer vi att beskriva den konguration som krävs för ett system bestående av en MT-, en LT- och en IT-grupp. Exemplet är detsamma som används i avsnittet ”Design”, där regulatorn är en AK-PC 782A + expansionsmoduler.
Kompressorgrupp
MT-kretsar
• 3 kompressorer med cyklisk funktion. reglerade, en hastighet
• Säkerhetsövervakning av varje kompressor
• Vanlig högtrycksövervakning
• Po-inställning -10°C, Po-optimering från systemenheten
LT-kretsar
• 2 kompressorer med cyklisk funktion. reglerade, en hastighet
• Säkerhetsövervakning av varje kompressor
• Gemensam högtrycksövervakning
• Po-inställning -30°C, Po-optimering från systemenheten
IT-krets
• 1 kompressor, varvtalsreglerad
• Behållarens börvärde 36 bar
Högtrycksreglage:
• Värmeåtervinning för tappvatten
• Gaskylare
• Fläktar, varvtalsreglerade
Behållare:
• Optimalt tryck för CO-behållare
• Övervakning av CO-nivå i behållaren
• Övervakning av högt och lågt tryck
• Reglering av temperatur i tappvattenbehållare, 55°C
Fläkt i anläggningsrum
• Termostatstyrning av äkt i maskinrum
Säkerhetsfunktioner:
• Övervakning av Po, Pc, Sd och överhettning i sugledning
• MT: Po max = -5°C, Po min = -35°C
• MT: Pc max = 110bar
• MT: Sd max = 120°C
• LT: Po max = -5°C, Po min = -45°C
• LT: Pc max = 40bar
• LT: Sd max = 100°C
• SH min = 5°C, SH max = 35°C
Övrigt:
• Starta/stoppa värmeåtervinning till Tw
• Extern huvudbrytare används
Det nns även en intern huvudbrytare i form av en inställning. Både den och den externa huvudbrytaren måste vara ”PÅ” innan någon ändring görs.
Varning! Huvudbrytaren stoppar all reglering, inklusive all högtrycksreglering.
46 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Behörighet
1. Gå till menyn Conguration (Konguration)
Klicka på den orangea knappen med en skiftnyckel på längst ned på displayen.
När regulatorn levereras har den ställts in med standardbehörigheter för olika användargränssnitt. Denna inställning bör ändras och anpassas för aktuell anläggning. Du kan göra ändringarna nu eller vid ett senare tillfälle.
2. Välj Authorization (Behörighet)
3. Ändra inställningar för användaren ”SUPV”
Du kommer att använda den här knappen igen när du vill komma till den här displayen. På vänster sida visas inte alla funktioner ännu. Här kommer det att nnas er funktioner ju längre vi kommer med inställningarna.
Tryck på raden Authorization (Behörighet) för att komma till displayen för användarinställningar.
Markera raden med användarnamnet SUPV. Klicka på knappen Change (Ändra).
4. Välj användarnamn och säkerhetskod
Här kan du välja Supervisor (Ansvarig) för det aktuella systemet och en säkerhetskod för personen.
Samma språk används för regulatorn som för Service Tool, men enbart om regulatorns applikation nns på detta språk. Om språket saknas i regulatorn visas inställningar och värden på engelska.
5. Logga in på nytt med användarnamnet och den nya säkerhetskoden
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 47
För att aktivera de nya inställningarna måste du logga in på regulatorn igen med det nya användarnamnet och tillhörande säkerhetskod. Du kommer åt inloggningsdisplayen genom att klicka på ikonen längst upp till vänster.
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Lås upp kongurationen av regulatorerna
1. Gå till menyn Conguration (Konguration)
2. Välj Lock/Unlock conguration (Lås/Lås upp konguration)
Regulatorn kan endast kongureras när den är olåst.
Värdena kan ändras när den är låst, men enbart sådana inställningar som inte påverkar kongurationen.
3. Välj Conguration lock (Kongurationslås)
Klicka på det blå fältet med texten Locked (Låst)
4. Välj Unlocked (Lås upp)
Välj Unlocked (Lås upp).
48 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Systeminställning
1. Gå till menyn Conguration (Konguration)
2. Välj System setup (Systeminställning)
3. Ange inställningarna
Alla inställningar kan ändras genom att klicka på det blå fältet med inställningen och sedan ange det värde som önskas.
I det första fältet anger du vad regulatorn ska styra. Texten i det här fältet visas längst upp på alla skärmar, tillsammans med regulatorns adress.
När tiden har ställts in kan datorns tid överföras till regulatorn. När regulatorn är ansluten till ett nätverk ställs datum och tid automatiskt in av systemenheten i nätverket. Detta gäller även för övergång till sommartid. Vid strömavbrott kommer klockan fortsätta att fungera i minst 12 timmar.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 49
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Välj anläggningstyp
1. Gå till menyn Conguration
(Konguration)
2. Välj anläggningstyp
Klicka på raden Select plant type (Välj anläggningstyp).
3. Välj anläggningstyp
Allmänt: Mer information om de olika kongurationsalternativen nns i höger kolumn. Siorna refererar till siran och bilden i kolumnen till vänster. Eftersom skärmen bara visar de inställningar och värden som krävs för en viss inställning visas alla möjliga inställningar i den högra kolumnen.
Vårt exempel: Kommentarerna till exemplet visas i mittenkolumnen på de följande sidorna.
I vårt exempel måste regulatorn reglera boostersystem, högtrycksreglering och IT-kompressor.
I samband med detta blir nya alternativ tillgängliga, som är anpassade efter det aktuella valet.
3 – Anläggningstyp Val av applikation
Välj mellan en av följande 4 applikationer där: HP = högtrycksreglering, MT = medeltemperatur, LT = lågtemperatur, IT = parallellkompression
3 – Efter val av applikation Köldmedium
Endast för CO-system. Köldmediet kan inte ändras
Reglering av kondensatoräkt
Fläktregleringen denieras här: Steg, steg+hastighet, endast hastighet eller hastighet för den första äkten+steg för resten
Antal äktar Ställ in antal reläutgångar som ska användas
Värmeåtervinning
Värmeåtervinning aktiverad Hushållsvatten, rumsuppvärmning eller båda Väljs senare
Oljereglering
Oljereglering aktiverad Välj mellan följande:
Klicka på +-knappen för
att gå till nästa sida
4. Ytterligare anläggningsinställningar
5. Snabb grundinställning
Du kan se inställningarna för vårt exempel på displayen.
Det nns era underliggande sidor. Den svarta stapeln i det här fältet visar vilken sida som visas just nu.
Flytta mellan sidorna med knapparna + och -.
Justera endast de båda ”Easy”-raderna
Här kan du justera de allmänna värdena för systemet
- Reglering av Pgc max
- Reglering av behållarreferens.
Då kommer regulatorn att föreslå värden för alla inställningar som är kopplade till detta. Vid behov kan du njustera värdena.
Välj snabbinställning
Här kan du återställa regulatorns alla inställningar till fabriksinställningarna
4 – Ytterligare systemdenitioner Kompressorkombinationer
Antal kompressorer
Ställ in antal kompressorenheter som ska användas
Extern huvudbrytare
Det går att koppla in en brytare för att starta och stoppa regleringen. (Visar också val av UPS)
Övervakn. av ext. eektförlust (signal från en UPS) Övervakning av extern spänning. Om du väljer ”Yes” (Ja) avsätts en digital ingång för detta
Larmutgång
Här kan du ställa in om larmutgången ska vara ett larmrelä eller inte, samt ange vilka prioriteringar som ska aktivera utgången
I’m alive-relä
Ett relä kopplar från om styrningen upphör att fungera
Natt väljs via DI
Byte till nattläge sker när signalen tas emot
Visa avancerade inställningar
Den här funktionen öppnar de avancerade inställningarna i olika menyer
Comp. cap. out to AO
Om du väljer ”Yes” (Ja) visar en analog utgång driftkapaciteten
5 – Snabbinställning av relativa värden
Easy Pgc max. gör det möjligt att ställa in de övergripande tryckvärdena för en hel grupp Easy Prec ref. gör det möjligt att ställa in behållarregleringen för en hel grupp
50 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Ställa in reglering av suggrupp MT
1. Gå till menyn Conguration
(Konguration)
2. Välj Suction group (Suggrupp)
3. Ange värdena för referensen
Klicka på +-knappen
för att gå till nästa sida
Menyn Conguration i Service Tool har nu ändrats. Nu visar den möjliga inställningar för vald anläggningstyp.
I vårt exempel väljer vi inställningarna:
- P0-optimering
- Sugbörvärde = -10°C Inställningarna visas här på displayen.
3 – Referensläge
Justering av sugtrycket som en funktion av externa signaler 0: Referens = ange referens + nattjustering + kompensering från extern 0–10V-signal 1: Referens = inställd referens + kompensering från P0-optimering Börvärde ( -80–30°C) Inställning av det sugtryck som krävs i °C
Kompensering via ext. ref
Välj om en extern 0–10V-signal krävs för överstyrning av referens Kompensering vid max. insignal (-100–100°C) Justeringsvärde vid max. signal (10) Kompensering vid min. insignal (-100–100°C) Justeringsvärde vid min. signal (0V) Kompenseringslter (10–1800 sek.) Här kan du ställa in hur snabbt referensen ska aktiveras
Nattjustering via DI
Välj om det krävs en digital ingång för aktivering av drift på natten. Drift på natten kan alternativt styras via ett intern veckoschema eller via en nätverkssignal Nattjustering (-25–25 K) Kompenseringsvärdet för sugtrycket i anslutning med en aktiv natthöjningssignal (angiven i Kelvin) Max. referens (-50–80°C) Max. tillåten sugtrycksreferens Min. referens (-80–25°C) Min. tillåten sugtrycksreferens
4 – Kompressorapplikation
Välj en av de tillgängliga kompressorkongurationerna här:
4. Ange värdena för eektregleringen
Klicka på +-knappen
för att gå till nästa sida
Om du väljer variabel eller skruvkompressor på första raden måste du ange typ på nästa rad.
I vårt exempel väljer vi:
- VSD + enstegs
- 3 kompressorer
- cyklisk
Obs! De två parametrarna ”Control sensor” och ”Psuc max oset” används för att kongurera en applikation med lågtrycksmultiejektorer. De visas enbart när ingen IT-suggrupp har denierats.
Primär kompressortyp
Variabel
Följande alternativ är tillgängliga för variabel:
Antal kompressorer Ange (totalt) antal kompressorer
Antal avlastare
Ange antal avlastningsventiler
Ext. kompressorstopp
Det går att ansluta en extern brytare som kan starta och stoppa kompressorregleringen
Regulatorgivare
Välj givare för kompressorregulatorn:
- ”Po-MT” för reglering med Po-MT-givaren
- ”Po-MT + Psuc-MT” för reglering med både ”Po-MT” och ”Psuc-MT”. Kompressorerna regleras baserat på den givare som ligger högst över sin referens
Psuc max oset
Ställ in skillnaden mellan referenserna Psuc-MT och Po-MT
Stegregleringsläge
Välj kopplingsmönstret för kompressorer: Cykler: Drifttidsutjämning mellan kompressorer (FIFO) Bäst anpassning: Kompressorer startas och stoppas för att passa den faktiska belastningen på bästa sätt
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 51
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
5. Ställ in värdena för kompressorernas kapacitet
Klicka på +-knappen
för att gå till nästa sida
6. Ställ in värdena för huvudsteg och eventuella avlastare
Klicka på +-knappen
för att gå till nästa sida
7. Ange värdena för säker drift
Kompressorns kapacitet ställs in som deplacerad volym per timme, m3/t. Se kompressordata.
I vårt exempel nns det inga avlastare och följaktligen heller inga ändringar.
I vårt exempel väljer vi:
- Säkerhetsgräns för utsläppstemperaturen = 120°C
- Säkerhetsgräns för högt kondenseringstryck = 100bar
- Säkerhetsgräns för lågt sugtryck = -40°C
- Larmgräns för högt sugtryck = -5°C
- Larmgräns för min. och max. överhettning = 5 och 35K.
Extern koordinering MT/LT
Välj ”Yes” (Ja) om du vill koordinera med en extern LT-regulator
Nedpumpning
Välj om en nedpumpningsfunktion krävs för den kompressor som kördes sist
Synkront varvtal
Nej: två analoga utgångar blir tillgängliga. Ja: en analog utgång blir tillgänglig.
Aktivera tidigt stopp
Välj det här alternativet för att begränsa hur länge den sista kompressorn får köra inne i minuszonen
Fördröj tidigt stopp
Ställ in den maximala tid som den sista kompressorn får köra inne i minuszonen. Nedpumpningsgräns Po (-80 till +30°C) Ställ in den faktiska nedpumpningsgränsen VSD min. varvtal (0,5–60,0Hz) Min. varvtal där kompressorn måste kopplas ur VSD startvarvtal (20,0–60,0Hz) Min. varvtal för start av frekvensomformare (VSD) (måste ställas in till ett högre värde än ”VSD min. varvtal Hz”) VSD max. varvtal (40,0–120,0Hz) Högsta tillåtna varvtal för kompressormotorn
VSD säkerhetsövervakning
Välj det här om det krävs en ingång för övervakning av frekvensomformaren
PWM-periodtid
Periodtid för bypassventil (PÅ-tid + AV-tid)
Min.kapacitet PWM
Min.kapacitet under periodtiden (utan minimikapacitet kyls inte kompressorn)
PWM startkapacitet
Minsta kapacitet vid vilken kompressorn startar (måste ställas in på ett högre värde än ”PWM min. kapacitet”)
Lastutjämningsgränser
Välj vilken signal som ska användas för lastbegränsning (endast via nätverk, en DI + nätverk eller två DI + nätverk)
Lastbegränsningstid
Ställ in maximal tillåten tid för lastbegränsning
Lastutjämningsgräns 1
Ange maximal kapacitetsgräns för lastutjämningsingång 1
Lastutjämningsgräns 2
Ange maximal kapacitetsgräns för lastutjämningsingång 2
Överstyrningsgräns T0
All belastning under gränsvärdet tillåts. Om T0 överskrider värdet startar en tidsfördröjning. Om tidsfördröjningen överskrids annulleras belastningsgränsen
Överstyr fördröjning 1
Maximal tid för lastutjämningsgränsen om T0 är för hög
Överstyr fördröjning 2
Maximal tid för lastutjämningsgränsen om T0 är för hög
Enkelt PI-val
Gruppinställning för de 4 styrparametrarna: Kp, Tn, +acceleration och -acceleration. Om inställningen är ställd till ”user dened” (användardenierad) kan de 4 styrparametrarna njusteras:
Kp To (0,1–10,0) Förstärkningsfaktor för PI-reglering
Tn To
Integrationstid för PI-reglering
+ zonacceleration (A+)
Högre värden ger snabbare reglering
- zonacceleration (A–)
Högre värden ger snabbare justering
Avancerade inställningar
To-lter
Minskar snabba ändringar av To-referensen
Pc-lter
Minskar snabba ändringar av Pc-referensen
52 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Klicka på +-knappen
för att gå till nästa sida
8. Ställ in övervakningen av kompressorn
Klicka på +-knappen
för att gå till nästa sida
9. Ange drifttiden för kompressorn
Klicka på +-knappen
för att gå till nästa sida
10. Ange övriga funktioner
I vårt exempel använder vi:
- Gemensam högtrycksreglering för alla kompressorer
- En generell säkerhetsövervakningsenhet per kompressor
(De kvarvarande alternativen kunde ha valts, om det krävdes en specik säkerhetskontroll för varje kompressor.)
Ställ in min. AV-tid för kompressorreläet. Ställ in min. PÅ-tid för kompressorreläet. Ställ in hur ofta kompressorn får starta.
Inställningarna gäller enbart reläer som kopplar till och från kompressormotorn. De gäller inte för avlastare.
Om begränsningarna överlappar varandra kommer regulatorn att välja den längsta begränsningstiden.
I vårt exempel använder vi inte dessa funktioner.
Initial starttid (15–300 s) Tiden efter start där inkopplingskapaciteten är begränsad till det första kompressorsteget
Avlastningsläge
Välj om en eller två kapacitetsreglerade kompressorer får avlastas samtidigt som eekten minskas
AO-lter
Minskar snabba ändringar på den analoga utgången
AO max.gräns
Begränsar spänningen på den analoga utgången.
5 – Kompressorer
På den här skärmen denieras eektfördelingen mellan kompressorerna. De kapaciteter som behöver ställas in beror på inställningarna för ”compressor application” och ”Step control mode”. Nominell kapacitet (1 - 1000 m3/t) Ange nominell eekt för kompressorn i fråga. För kompressorer med variabelt varvtal måste den nominella eekten ställas in för huvudfrekvensen (50/60Hz)
Avlastare
Antal avlastningsventiler per kompressor (0–3)
6 – Eektfördeling
Installationen är beroende av kombinationen av kompressorer och kopplingsmönster Huvudsteg Ange nominell eekt för huvudsteget (ange procenten av kompressorns nominella kapacitet), 0–100%.
Avlasta
Avläsning av kapaciteten på varje avlastning 0–100%
7 – Säkerhet Emergency cap. day
Den önskade inkopplingskapaciteten för drift på dagen i de fall där nöddrift startar på grund av ett fel i givarna för sugtryck eller medietemperatur
Emergency cap. night
Den önskade inkopplingskapaciteten för drift på natten i de fall där nöddrift startar på grund av ett fel i givarna för sugtryck eller medietemperatur
Sd max limit
Max. värde för temperaturen på utsläppsgasen. Vid 10K under gränsen ska kompressorkapaciteten minskas och hela kondensatorkapaciteten kopplas in. Om gränsen överskrids kommer hela kompressorkapaciteten att kopplas ur.
Pc Max limit
Maximalt värde för kondensatortryck i bar. Vid 3K under gränsen kommer hela kondensatorkapaciteten att kopplas in och kompressorkapaciteten att minskas. Om gränsen överskrids kommer hela kompressorkapaciteten att kopplas ur.
Tc max. limit
Gränsvärde i °C (om valt för visning i kondensatorkongurationen)
Pc Max alarm delay
Tidsfördröjning för larmet Pc max.
T0 Min limit
Minimivärde för sugtryck i°C Om gränsen minskas kommer hela kompressorkapaciteten att kopplas ur.
T0 Max alarm
Larmgräns för högt sugtryck P0
T0 Max delay
Tidsfördröjning innan larm för högt sugtryck P0
Safety restart time
Allmän tidsfördröjning innan kompressorn startar. (Gäller följande funktioner: ”Sd max. limit”, ”Pc max. limit” och ”P0 min. limit”)
SH Min alarm
Larmgräns för min. överhettning i sugledningen
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 53
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
SH Max alarm
Larmgräns för max. överhettning i sugledningen SH alarm delay Tidsfördröjning innan larm för min./max. överhettning i sugledningen
8 – Kompressorsäkerhet Allmän säkerhet
Välj om du vill använda en gemensam säkerhetsingång för alla kompressorer. Om larmet aktiveras kommer alla kompressorer att kopplas ur.
Oljetryck etc.
Deniera här vilken typ av skydd som ska anslutas. Med ”General” skickas en signal från varje kompressor.
Sd sensor pr. compressor
Välj om en Sd-mätning ska utföras för varje enskild kompressor.
Max discharge temp.
Frånslagstemperatur.
Sd compressor alarm delay
Fördröjningstid för larmet
Sd compressor safety cutout
Ange om säkerhetsfrånslag ska aktiveras
9 – Min. drifttider
Kongurera drifttiderna här så att ”onödig drift” kan undvikas. Omstarttid (Recycle time) är tidsintervallet mellan två starter i följd.
Safety timer Cutout delay
Tidsfördröjningen mellan urkoppling av automatiska säkerhetsåtgärder fram till dess kompressorfelet rapporteras. Den här inställningen är vanlig för alla säkerhetsingångar för relevant kompressor.
Recycle delay
Minsta tid till dess en kompressor är OK efter ett säkerhetsfrånslag. Efter det här intervallet kan den starta igen.
10 – Övriga funktioner Ctrl. of Injection On
DO: Välj den här funktionen om ett relä måste reserveras för funktionen. (Funktionen måste kopplas in via kablar till regulatorerna med expansionsventiler för att kunna stoppa vätskeinsprutningen för säkerhetsfrånslaget av den sista kompressorn.) Nätverk: Signalen skickas till regulatorerna via datakommunikation.
Compressor start delay
Fördröjningstid för kompressorstart
Injection O delay
Fördröjningstid för att stänga av insprutningen
Liq. inj suction line
Välj den här funktionen om det krävs en vätskeinsprutning i sugledningen för att hålla ned temperaturen på den utsläppta gasen. Regleringen kan antingen skötas via en magnetventil och en TEV eller med en AKV-ventil.
AKV OD suction line
Avläst öppningsgrad för ventilen i%
Inject start SH
Överhettningsvärde där vätskeinsprutningen startar
Inject di SH
Dierentialen för överhettning när det gäller insprutningsreglering
Inject start Sd temp.
Starttemperatur för vätskeinsprutning i sugledningen
Inject di Sd temp.
Dierential vid justering enligt Sd
SH Min suction line
Minimal överhettning i sugledningen
SH Max suction line
Maximal överhettning i sugledningen
AKV period time
Periodtid för AKV-ventil
Inject delay at start up
Fördröjningstid för vätskeinsprutning vid start
54 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A

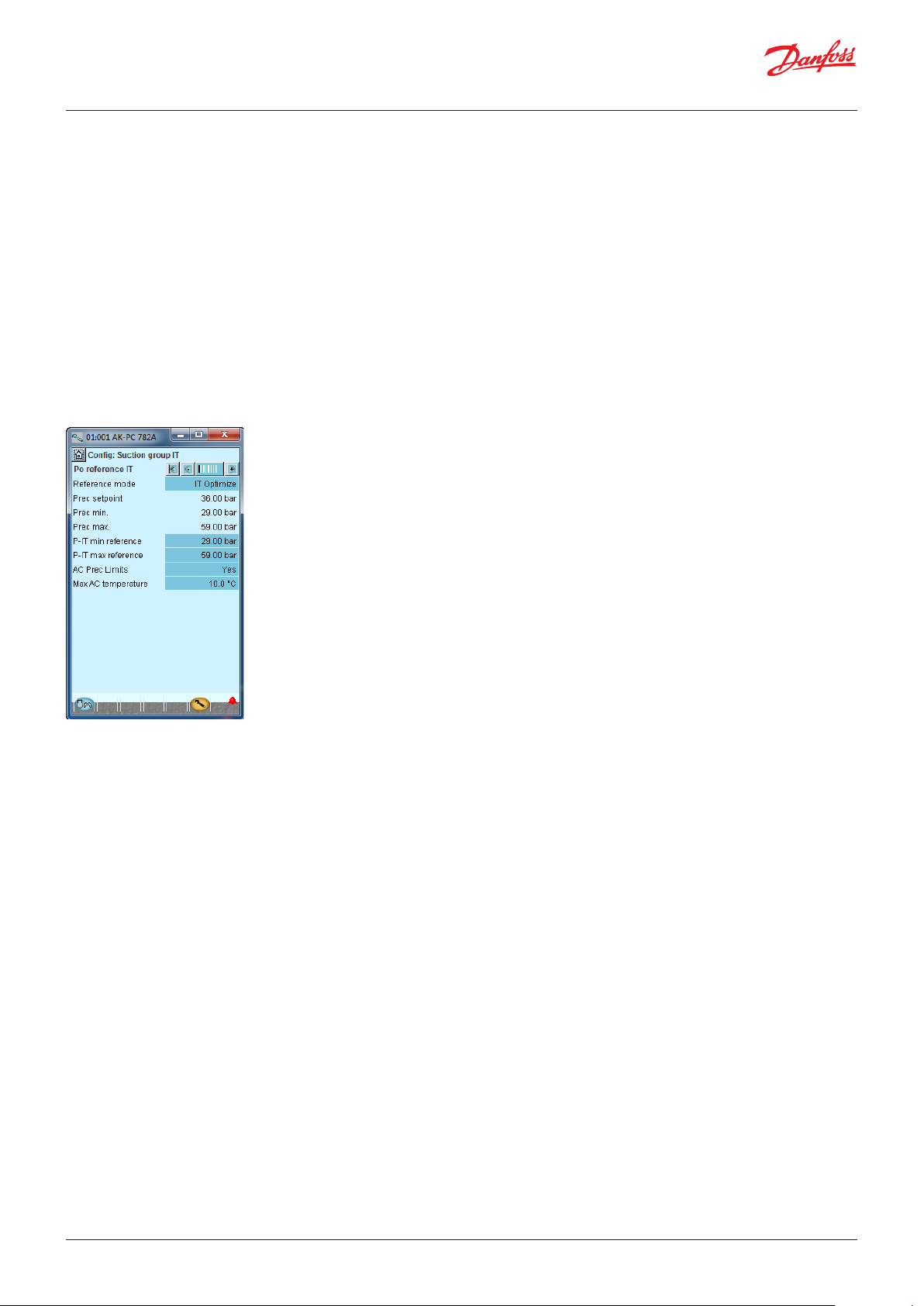

Därefter fortsätter inställningar för LT- och IT-gruppen.
I princip utförs samma inställningar. För IT-suggruppen gäller även följande parametrar:
1. Reference mode
Välj ett av de tillgängliga referensalternativen för styrning av IT-kompressorn:
• ”Fixed SP” för en konstant referens.
• ”Ext. Oset” för en konstant referens plus kompensation från en analog ingång.
• ”IT Optimize” för automatisk beräkning av optimal referens.
• ”Delta P” för en konstant kompensation över Po-MT. (Använder parametern Min delta P MT från behållarkongurationen).
Max. Ext. Oset
Om referensläget är ”Ext. Oset”, ställ i så fall in maximal kompensering.
P-IT min. reference / P-IT max. reference
Om referensläget är ”IT optimize”, ställ in lägsta och högsta tillåtna värden för referensen
AC Prec limits
Välj detta alternativ för att aktivera en maximal temperaturgräns för referensen med en digital ingång
Max AC temperature
Ställ in maximal referenstemperatur när den digitala ingången aktiveras
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 55
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Ställa in oljereglering
1. Gå till menyn Conguration
(Konguration)
2. Ställ in Oil management
(Oljereglering)
3. Ställ in Oil receiver (Oljebehållare)
I vårt exempel har oljehanteringen utelämnats.
Inställningarna visas endast i informationssyfte och gäller för reglering med ”Fixed pressure” (Fast tryck) som annars kongureras på skärmen ”Plant Type” (Anläggningstyp).
Ivårt exempel har vi två nivåbrytare i behållaren. En för hög och en för låg nivå.
3 Level switch receiver
Deniera önskade nivågivare: Hög Både låg och hög
Fördröjning för nivålarm
Fördröjningstid för nivålarm
Actual pressure
Uppmätt värde
Actual state
Status för oljeavskiljning
Cut out pressure
Behållartryck när oljan ska stängas av
Cut in pressure
Behållartryck när oljan ska slås på
High alarm limit
Ett larm aktiveras om ett högre tryck registreras
High alarm delay
Tidsfördröjning för larm
Low alarm limit
Ett larm aktiveras om ett lägre tryck registreras
Low alarm delay
Tidsfördröjning för larm
4 Avskiljare
Ange om en gemensam avskiljare ska användas för alla kompressorer eller två avskiljare (MT och IT)
Klicka på +-knappen
för att gå till nästa sida
4. Ställ in Oil separator (Oljeavskiljare)
Man gör så här: När en signal kommer från nivåbrytaren startar processen för utsläpp till behållaren. Den pulserar tre gånger med en minuts mellanrum. Varje puls varar i en sekund. Om nivåbrytaren inte registrerar en oljedroppe aktiveras ett larm när fördröjningstiden har löpt ut.
Level detection
Välj om avskiljaren ska styras av nivåbrytarna ”Full sequence”, ”To Level” eller ”low and high” (Full sekvens, Till-nivå eller låg och hög)
Fördröjning för nivålarm
Larm som aktiveras när en nivåbrytare för låg nivå används
Repeat oil return cycle
Tiden mellan upprepning av tömning av avskiljaren om nivåbrytaren stannar kvar på hög nivå
No oil sep. alarm delay
Larmfördröjning när en signal avges om att oljan inte avskiljs (högnivåkontakt aktiveras inte).
No of periods
Hur många gånger ventilen ska öppnas under tömningssekvensen
Period time
Tid mellan ventilöppningar
Open time
Öppningstid för ventilen
56 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A

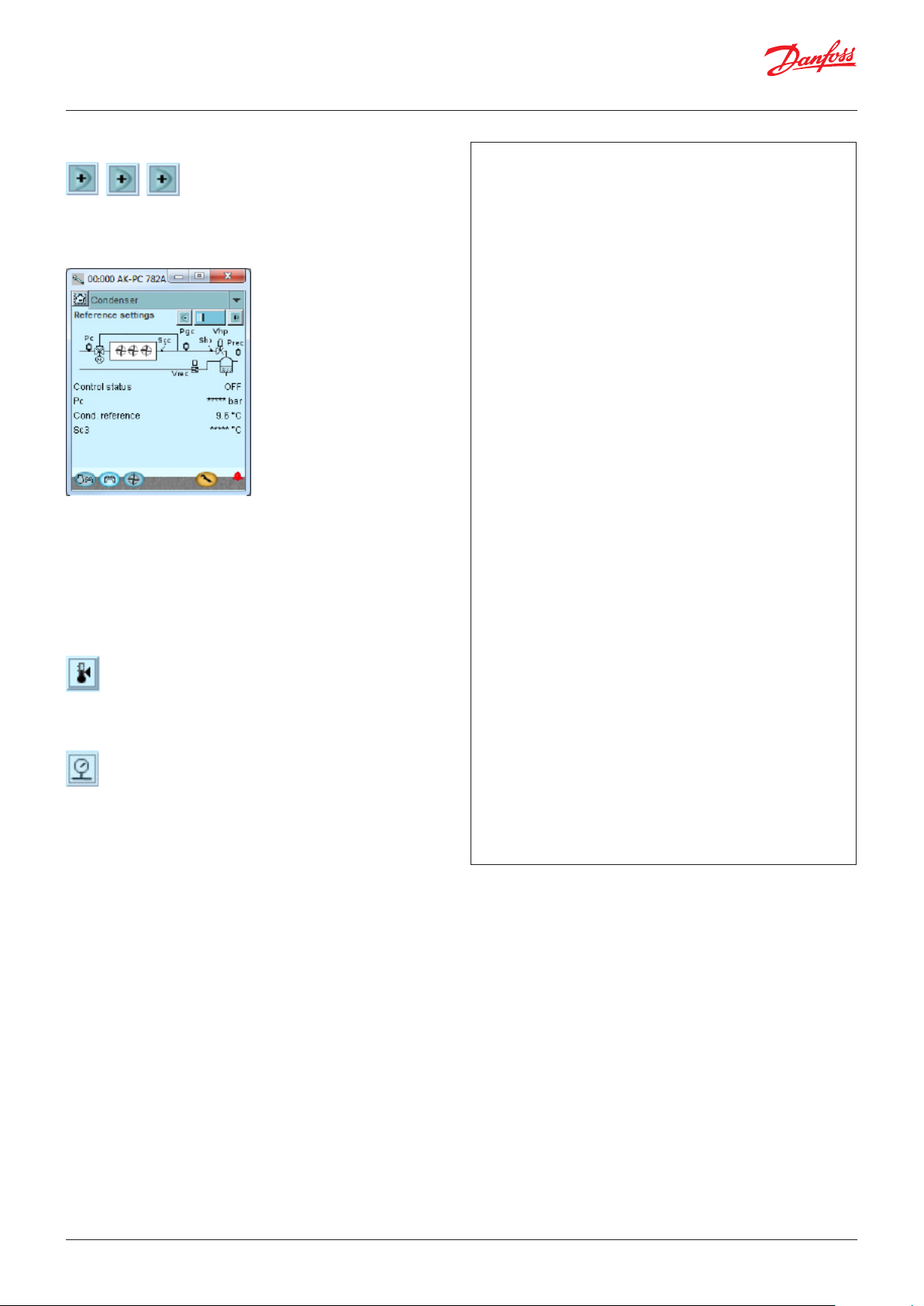

Inställning av kondensatoräktar
1. Gå till menyn Conguration
(Konguration)
2. Välj Condenser fan control
(Styrning av kondensatoräkt)
3. Ställ in regleringsläge och referens
Klicka på +-knappen
för att gå till nästa sida
4. Ställ in värden för eektreglering
I vårt exempel styrs kondensatortrycket baserat på Sgc och från Sc3 (variabel referens). Inställningarna visas i displayen.
Ivårt exempel använder vi ett antal parallellkopplade äktar som alla är varvtalsreglerade. Inställningarna visas i den här displayen.
Funktionen ”Monitor fan safety” (Övervakning av äktsäkerhet) kräver en ingångssignal från varje äkt.
3 – PC reference Regulatorgivare
Sgc: Temperaturen vid gaskylarens utlopp S7: Medietemperatur används för reglering
Reference Mode
Val av referens för kondensatortrycket: Fast inställning: Används om det krävs en parameterreferens = ”Inställning” Variabel: Används om referensen ändras som en funktion av Sc3, den externa temperatursignalen, inställd ”Dimensioning tm K”/”Minimum tm K” och faktisk eekt från startad kompressor. (Variabel rekommenderas för CO och värmeåtervinning.)
Setpoint
Inställning av önskat kondenseringstryck i temperatur
Min. tm
Minsta genomsnittliga temperaturskillnad mellan Sc3 luft och Pc kondenseringstemperatur, utan last
Dimensioning tm
Dimensionerar genomsnittlig temperaturdierential mellan Sc3luft och Pc kondenseringstemperatur vid maximal last (tm-skillnad vid max. last, vanligtvis 2–4K)
Sgc max reference
Högsta tillåtna utloppstemperatur för gaskylare. Denna funktion begränsar referensen för Sgc.
Show Tc
Ange om Tc ska visas
4 – Eektreglering Kapacitetsstyrningsläge
Välj regleringsläge för kondensator: Step: Fläktarna är steganslutna via reläutgångar Step/speed: Fläkteekten styrs via en kombination av varvtalsreglering och stegkoppling Speed: Fläkteekten styrs med varvtalsreglering Speed 1.step: Första äkten är varvtalsreglerad, de andra styrs med stegkoppling 2 grupper med varvtal: Kapaciteten är indelad i grupper
No of fans
Ange antal äktar (Om två grupper är valda är den här inställningen numret för grupp 1)
Number of fans in group 2
Antalet i grupp 2 måste vara större än eller lika med antalet i grupp 1
Speed limit for group 1
Hastigheten kan begränsas för att minska bullret
Monitoring fan safety
Säkerhetsövervakning av äktar. En digital ingång används för att övervaka varje äkt
Fan speed type
VSD (och vanliga AC-motorer) EC-motor = DC-styrda äktmotorer
VSD start speed
Min. varvtal för start av varvtalsreglering (måste ställas in på ett högre värde än ”VSD Min. Speed”)
VSD min Speed
Min. varvtal där varvtalsregleringen kopplas ur (låg belastning)
VSD safety monit.
Val av säkerhetsövervakning av frekvensomformare. En digital ingång används för att övervaka frekvensomformaren
EC Start capacity
Regleringen väntar på att behovet uppstår innan spänningsmatningen till EC-motorn slås på
EC voltage min
Spänningsvärde vid 0% kapacitet (20% = 2 V vid 0–10 V)
EC voltage max
Spänningsvärde vid 100% kapacitet (80% = 8 V vid 0–10V)
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 57
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
EC Voltage abs. max
Tillåten spänning för EC-motor (överkapacitet)
Absolut max Sgc
Högsta värde för temperatur vid Sgc. Om värdet överskrids höjs EC-spänningen till värdet i ”EC Voltage abs. max.”
Control type
Val av regleringsstrategi P-band: Fläkteekten styrs via frekvensbandstyrning. Frekvensbandet är ”100/Kp” PI-reglering: Fläkteekten styrs av PI-regulatorn
Kp
Förstärkningsfaktor för P/PI-regulator
Tn
Integrationstid för PI-regulator
Capacity limit at night
Inställning av max. eektgräns vid drift på natten. Kan användas för att begränsa äktvarvtalet på natten för att kunna dämpa ljudnivån
V3gc
Anges om en bypassventil för gas används i gaskylaren. På/av: Trevägsventil med relästyrning Stegventil: Modulerande CTR-ventil av trevägstyp Spänning: Trevägsventil, till exempel styrd med 0–10V Vid på/av:
Bypass low limit
Om Sgc-givaren registrerar en temperatur som understiger det valda värdet kommer gasen att ledas utanför gaskylaren (exempelvis vid start vid mycket låg omgivningstemperatur)
Bypass min. o time
Gasen måste matas genom gaskylaren minst så här länge innan den får kopplas förbi kylaren (bypass). Vid stegventil och spänning:
Kp
Förstärkningsfaktor för PI-regulator.
Tn
Integrationstid för PI-regulator.
Min. opening degree Max. opening degree
58 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A

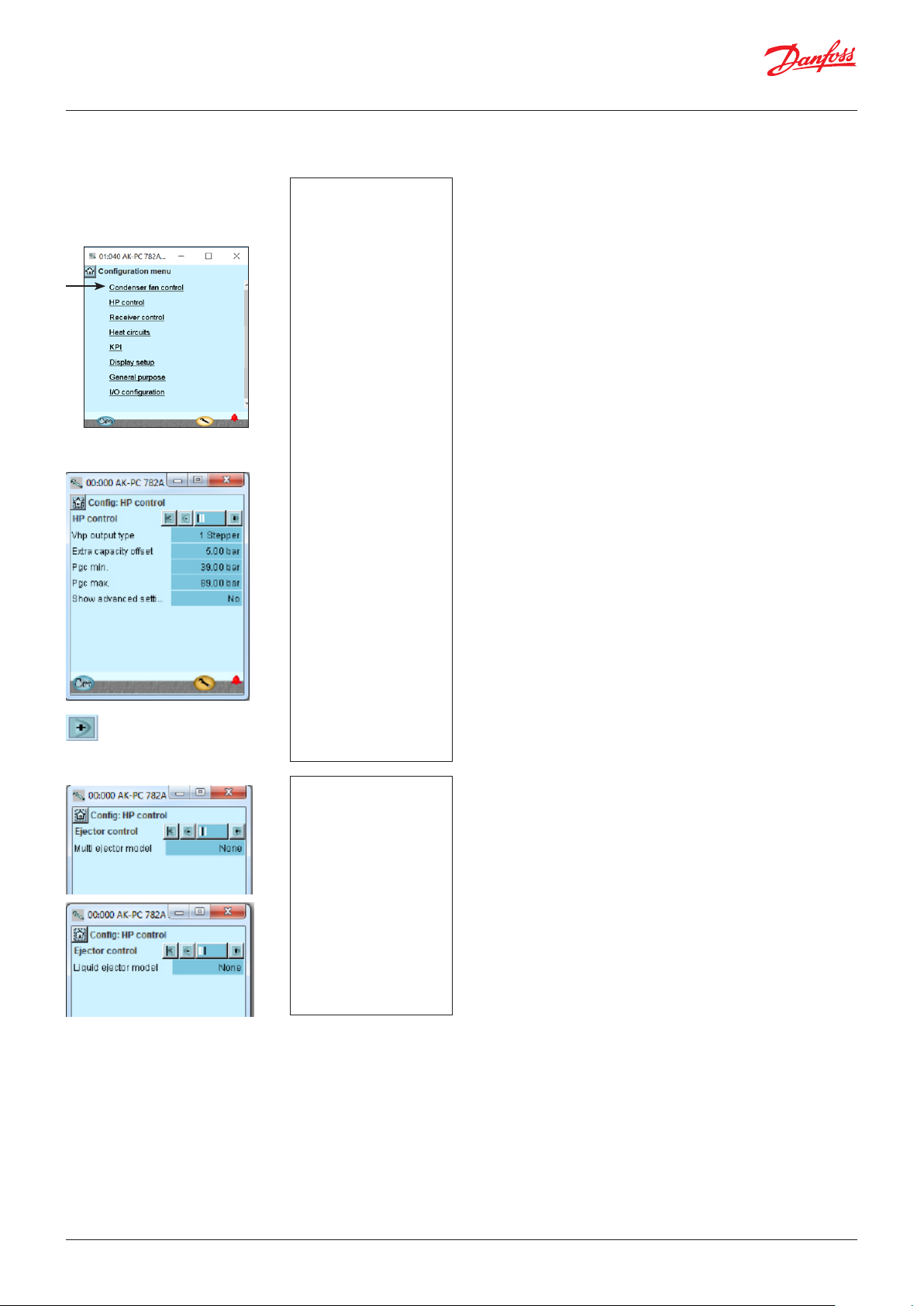

Inställning av högtrycksreglering
1. Gå till menyn Conguration
(Konguration)
2. Välj HP control (HP-reglering)
3. Ställ in regleringsvärden
Klicka på +-knappen
för att gå till nästa sida
4. Ställ in ejektorfunktion
Inställningarna visas i den här displayen.
3 – Högtrycksreglering Vhp output type
Välj signaltyp för styrning av högtrycksventil:
- Spänningssignal
- Stegmotorsignal via AK-XM208C
- 2 stegmotorsignaler för parallella ventiler
Extra capacity oset
Justera hur mycket trycket ska öka när funktionen ”Extra capacity oset” är aktiverad
Pgc min.
Lägsta godtagbara tryck i gaskylaren
Pgc max.
Högsta godtagbara tryck i gaskylaren
Avancerade inställningar Vhp min. OD
Begränsning för ventilens stängningsgrad
Pgc max. limit P-band
Frekvensspann under ”Pgc max” där ventilens öppningsgrad ökas
dT Subcool
Önskad underkylningstemperatur
Kp
Förstärkningsfaktor
Tn
Integrationstid
Pgc HR min.
Läs av det lägsta godtagbara trycket i högtryckskretsen under värmeåtervinningen
Pgc HR max
Läs av tillåtet tryck under värmeåtervinningen
Ramp down bar/min.
Här kan du välja hur snabbt referensvärdet måste ändras när värmeåtervinningen är slutförd
Temp. at 100 bar
Temperaturen vid 100bar. Här kan du ange regleringskurvan för transkritisk drift. Ställ in önskat temperaturvärde.
4 – Ejektorkontroll
Välj multiejektorns kapacitet. Storleken för varje ventils kapacitet visas sedan. Funktionen beskrivs på sidan114-117.
På nästa skärm justeras kapaciteten för vätskeejektorer. Nästa skärm visas inte om vätskeejektorer har kongurerats på föregående skärm.
Ejektorkontroll används inte i vårt exempel.
Varning!
Om regleringen stoppas under pågående högtrycksreglering kommer trycket att stiga. Systemet måste dimensioneras för det högre trycket, i annat fall får man en laddningsförlust.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 59
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Ställa in regleringen av behållartryck
1. Gå till menyn Conguration
(Konguration)
2. Välj Receiver control
(Behållarreglering)
3. Ställ in regleringsvärden
Inställningarna visas i den här displayen.
3 – Behållarreglering Vrec output type
Välj utgångstyp Vrec för en gas-bypassventil:
• ”1 Stepper” för en enstegsmotorsignal via AK-XM 208C
• ”2 Stepper (synchronic)” för två samtidiga stegmotorsignaler
• ”2 Stepper (sequential)” för två stegmotorsignaler i följd
• ”Voltage (AO)” för en spänningssignal.
Vrec min. OD
Begränsning av Vrec-ventilens stängningsgrad
Vrec max. OD
Begränsning av Vrec-ventilens öppningsgrad
Show Trec
Ange om Trec ska visas i översiktsdisplay 1
Prec set point
Välj börvärde för trycket i behållaren när IT-kompressorn har stoppats
Kp
Förstärkningsfaktor
Tn
Integrationstid
Prec min.
Lägsta godtagbara tryck i behållaren
Prec max.
Högsta godtagbara tryck i behållaren (blir också referensvärde för regleringen om kompressorerna stoppas med funktionen ”External compressor stop” (Externt kompressorstopp)). Om denna gräns överskrids aktiveras ett larm.
Prec min. limit P-band
Frekvensspann under ”Prec min” där Vrec-ventilens öppningsgrad ökas
Prec max. limit P-band
Frekvensspann under ”Prec max” där Vrec-ventilens öppningsgrad minskas
Monitor liquid level
Välj om vätskenivån ska övervakas
Liquid alarm delay
Tidsfördröjning för larmet
Use hot gas dump
Välj om hetgas ska tillsättas om behållartrycket blir för lågt
Prec hot gas dump
Behållartrycket när den hetgasen sätts på
Prec gas dump di.
Dierensen när hetgasen stängs av igen
IT Comp. start
Öppningsgrad för Vrec-ventilen när IT-kompressorn ska starta
IT Start delay lter
Tidskonstant för lågpassltret som används för Vrec-ventilens öppningsgrad vid start av IT-kompressorer
IT End delay
Den tid IT-kompressorn måste ha varit avstängd innan regleringen överförs till Vrec
IT Comp. Sgc min.
Temperaturgränsvärdet för användning med IT-kompressorn. Startar inte när ett lägre värde registreras, oavsett Vrec-ventilens öppningsgrad
Receiver inlet min vapour
Upprätthåller ett min. gastryck i behållaren. Procentvärdet anger mängden gas som kommer in i behållaren
Min delta P MT
Minsta tillåtna tryckskillnad från behållaren till PoMT. (Funktionen kommer att öka behållartrycket vid högt sugtryck.)
60 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Receiver pressure dierence control ”DeltaP”
När MT-sugregleringen är inställd på att växla mellan två tryckomvandlare (P0-MT och Psuc-MT – används vanlige med lågtrycksmultiejektorer) kan vissa styrparametrar för behållaren inte användas, och då visas i stället andra parametrar. En större eller mindre kompensering används för behållarreferensen, vilken avgörs av en digital ingång. De nya parametrarna förklaras till höger. Återstående parametrar överensstämmer med beskrivningarna på föregående sida.
Delta P low
Ange tryckskillnaden mellan Prec och PO-MT för den undre Prec-referensen
Delta P high
Ange tryckskillnaden mellan Prec och PO-MT för den övre Prec-referensen Delta P high delay (post delay) När den digitala ingången för referensen ”Delta P high” har inaktiverats är detta fördröjningstiden innan en återgång till referensen ”Delta P low”
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 61
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Ställa in regleringen av värmeåtervinning
1. Gå till menyn Conguration
(Konguration)
2. Välj Heat circuits (Värmekretsar)
3. Ange värden för
tappvattenkretsarna
4. Ange värden för värmekretsen
(Värmekretsarna denieras i menyn ”Select plant type” (Välj anläggningstyp))
Menyn för hushållsvatten är tom när det bara är rumsuppvärmningen som regleras.
3 – Tap water circuits (inställningar för tappvattenkretsar är bara tillgängliga när en tappvattenkrets ska regleras)
V3tw output type
DO: Ventilen regleras av en reläutgång Stepper: Ventilen regleras av en stegventil Control mode: Här kan regleringen av kretsen startas (auto) och stoppas (o) Setpoint: Här går det att ange önskad temperatur för Stw8-givaren
Use ext. ref. oset
En 0–10V-signal måste förskjuta temperaturreferensen
Max. Ext. ref. oset
Referensförskjutning vid max. signal (10V) Thermostat band: Den temperaturvariation som är godtagbar runt referensvärdet:
Control signal
Välj mellan följande: Stw8: om regleringen ska utföras enbart baserat
på denna givare
S4-S3: (och ett Delta T-värde) om regulatorn ska reglera
baserat på den här temperaturskillnaden fram till dess Stw8-referensvärdet har uppnåtts. (Vid S4-S3-reglering måste pumpen alltid vara varvtalsreglerad.)
Stw8 + Stw8A: om två temperaturgivare har installerats
i varmvattenbehållaren
Stw4: regleringen utförs baserat på denna givare Variabelt varvtal: Här väljs en pumptyp, antingen variabelt varvtal eller på/av
Avancerade inställningar:
Följande alternativ är tillgängliga:
Flow switch: Måste normalt väljas av säkerhetsskäl
Kp: Förstärkningsfaktor Tn: Integrationstid Min. pump speed: Pumpens varvtal för start/stopp Max. pump speed: Det högsta varvtal som är tillåtet för pumpen
Flowswitch delay: Hur länge en signal måste vara stabil innan den nya statusen används för regleringen
4 – Värmeåtervinning V3hr output type
DO: Ventilen regleras av en reläutgång Stepper: Ventilen regleras av en stegventil
Heat reclaim type for heating
Här anger du hur kondenseringstrycket (HP) ska regleras
Rummets värmekrets används inte i vårt exempel. Bilden visas i informationssyfte. Menyn för rumsuppvärmning är tom när det bara är hushållsvattnet som regleras.
62 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
när återvinningskretsen för uppvärmning kräver värme:
- Ingen HP-justering (enkel reglering)
- HP oset. Här måste regulatorn ta emot en spänningssignal. De justeringsvärden som gäller för maxvärdet måste anges i inställningarna för värmekretsen. Se nästa sida.
- Max heat reclaim. Här måste regulatorn ta emot en spänningssignal, men regleringen utvidgas till att även styra start/stopp av pumpen samt bypassventilen.
Control mode: Här kan regleringen av kretsen startas (auto) och stoppas (o) Setpoint: Här anges önskad temperatur för Shr8-givaren (eller Shr4-givaren)
Use ext. ref. oset
En 0–10V-signal måste förskjuta temperaturreferensen
Max. Ext. ref. oset
Referensförskjutning vid max. signal (10V)
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Thermostat band: Den temperaturvariation som är tillåten runt referensvärdet: Control signal: Välj mellan följande:
Shr8: om regleringen ska utföras enbart baserat på denna givare S4-S3: (och ett Delta T-värde) om regulatorn ska reglera
baserat på den här temperaturskillnaden fram till dess Shr8-referensvärdet har uppnåtts Shr4: regleringen utförs baserat på denna givare (Vid S4-S3-reglering eller Shr4-reglering måste pumpen alltid vara varvtalsreglerad)
Variabelt varvtal: Här väljs en pumptyp, antingen variabelt varvtal eller på/av Heat consumers: (Endast när kondenseringstrycket ska ökas under värmeåtervinningen.) Här anges det antal signaler som kan tas emot. Signalen kan antingen vara 0–10V eller 0–5V. (Inställningarna under ”Advanced” används 0–100% för signalen)
Heat consumer lter
Minskar snabba förändringar av värmeanvändningssignalen
Additional heat output
Genom den här funktionen reserveras ett relä. Reläet spänningssätts när signalen för värmeavledarna når 95%. Flowswitch delay: Hur länge en signal måste vara stabil innan den nya statusen används för regleringen
Advanced settings: Följande alternativ är tillgängliga:
Flow switch: Måste normalt väljas av säkerhetsskäl Kp: Förstärkningsfaktor Tn: Integrationstid Tc max HR: Det värde vid vilket bypass av gaskylaren upphör
HR PUMP CONTROL
Min. pump speed: Pumpens varvtal för start/stopp Max. pump speed: Det högsta varvtal som är tillåtet för pumpen
HR stop limit: Vid vilken signal (%) som pumpen stoppas igen HR start limit: Vid vilken signal (%) som pumpen startas HP CONTROL Pgc HR min: Basreferensvärde för trycket när en extern spänningssignal tas emot. Pgc HR max: Högsta referensvärde för tryck när en extern spänningssignal tas emot. Ref. oset low limit: Vid vilken signal (%) som ”Pgc HR min.” träder i kraft Ref.oset high limit: Vid vilken signal (%) som värdet ”Sgc max” används BYPASS CONTROL (vid på/av-reglering) V3gc bypass stop limit: Vid vilken signal (%) som gaskylaren slås till igen efter slutförd frånkoppling V3gc bypass start limit: Vid vilken signal (%) som gasen stängs av
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 63
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Ställa in KPI
1. Gå till menyn Conguration (Konguration)
2. Välj KPI setup (Ställ in nyckeltal)
Ivårt exempel används inte KPI-reglering. Dessa inställningar är bara avsedda som vägledning.
2 – KPI Setup KPI calculation (KPI = Key Performance Indicator – nyckeltal)
Om du väljer ”Yes” (Ja) för att beräkna nyckeltal kan funktionen kräva en signal från givaren i vätskeledningen (Sliquid temp)
Selected RFG
Här visas systemets köldmedietyp
Total swept volume MT
Total slagvolym för alla MT-kompressorer visas här
Total swept volume IT
Total slagvolym för alla IT-kompressorer visas här
Total swept volume LT
Total slagvolym för alla LT-kompressorer visas här
HR active
Systemets status för värmeåtervinning (aktivt eller inaktivt) visas här
Coldest cabinet MT
Ställ in önskad temperatur för MT-kretsens kallaste kyldisk
Coldest cabinet LT
Ställ in önskad temperatur för LT-kretsens kallaste kyldisk
64 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Ställa in display
1. Gå till menyn Conguration (Konguration)
2. Välj Display setup (Ställ in display)
3. Välj vilka värden som ska visas för de olika utgångarna
3 – Ställa in display
Display
Följande kan avläsas för de fyra utgångarna: Comp. control sensor P0 in temperature P0 in bar­Ss Sd Cond. control sensor Tc Pc bar S7 Sgc Pgc bar Prec bar Trec Speed Compressor
Unit readout
Välj om värden ska visas i SI-enheter (°C och bar) eller amerikanska enheter (°F och psi)
Ivårt exempel används inte separata displayer. Inställningen visas bara här rent informativt.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 65
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Ställa in allmänna funktioner
1. Gå till menyn Conguration (Konguration)
2. Välj General purpose (Allmänna funktioner)
3. Deniera antalet begärda funktioner
I vårt exempel väljer vi en termostatfunktion för temperaturövervakning i kompressorrummet.
Så här många olika funktioner kan denieras: 5 termostater 5 pressostater 5 spänningssignaler 10 larmsignaler 6 PI-regleringar
66 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Separata termostater
1. Välj Thermostats (Termostater)
2. Välj termostat
3. Deniera önskade termostatfunktioner
I vårt exempel väljer vi en termostatfunktion för övervakning av anläggningens rumstemperatur.
Vi har angett ett namn för funktionen.
3 – Termostater
Generella termostater kan användas för att övervaka de temperaturgivarna som används plus 4 extra temperaturgivare. Varje termostat har ett separat utlopp för att styra extern automation.
Justera följande för varje termostat:
• Om termostaten också ska visas i översiktsdisplay1.
(Funktionen visas alltid i översiktsdisplay2)
• Namn
• Vilka givare/signaler som används
Actual temp. Temperaturmätningar från givaren som är ansluten till termostaten
Actual state
Aktuell status för termostatutloppet
Cut out temp.
Frånslagsvärde för termostaten
Cut in temp.
Tillslagsvärde för termostaten
High alarm limit
Övre larmgräns
Alarm delay high
Tidsfördröjning för högt larm
Alarm text high
Anger larmtext för högt larm
Low alarm limit
Nedre larmgräns
Alarm delay low
Tidsfördröjning för lågt larm
Alarm text low
Visar larmtext för lågt larm
Separata pressostater
1. Välj Pressostats (Pressostater)
2. Välj pressostat
3. Deniera de begärda pressostatfunktionerna
I vårt exempel används inte några separata pressostatfunktioner.
3 – pressostater
Samma inställningar som för termostaterna
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 67
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Separata spänningssignaler
1. Välj Voltage inputs (Spänningsingångar)
2. Välj spänningssignal
3. Deniera signalens namn och värden
I vårt exempel använder vi inte den här funktionen, så displayen visas endast upplysningsvis. Namnet på funktionen kan vara XX och längre ned på displayen kan larmtexten anges. Värdena ”Min. and Max. Readout” är dina inställningar som visar det lägsta och det högsta spänningsvärdet. Till exempel 2V och 10V. (Spänningsområdet valdes vid I/O-inställningen.) För varje spänningsingång som denieras reserveras en reläutgång i regulatorns I/O-inställningar. Det är inte nödvändigt att deniera det här reläet om det enda du vill är att ett larmmeddelande går via datakommunikationen.
3 – Spänningsingångar
Den allmänna spänningsingången kan användas för övervakning av externa spänningssignaler. Varje spänningsingång har ett separat uttag för styrning av externa automatiska regulatorer. Ange antalet allmänna spänningsingångar, mellan 1 och 5:
Show on overview (Visa i översikt) Name Select sensor (signal, voltage)
Välj den signal som funktionen ska använda Actual value = faktiskt avläst värde
Actual state
= faktiskt avläst utgångsstatus Min. readout Faktiska avlästa värden vid min. spänningssignal
Max. readout
Faktiska avlästa värden vid max. spänningssignal
Cutout
Frånslagsvärde för uttag (skalat värde)
Cutin
Tillslagsvärde för uttag (skalat värde)
Cutout delay
Tidsfördröjning för frånslag
Cut in delay
Tidsfördröjning för tillslag
High alarm limit
High alarm limit
High alarm delay
Tidsfördröjning för högt larm High alarm text Ställ in larmtext för högt larm Low alarm limit Low alarm limit
Low alarm delay
Tidsfördröjning för lågt larm Low alarm text Indikerar larmtext för lågt larm
Separata larmingångar
1. Välj General alarm inputs (Allmänna larmingångar)
2. Välj larmsignal
3. Deniera signalens namn och värden
I vårt exempel väljer vi en larmfunktion för övervakning av vätskenivån i behållaren.
Därefter valde vi ett namn för larmfunktionen
och larmtexten.
3 – Ingång för allmänt larm
Den här funktionen kan användas för att övervaka alla typer av digitala signaler.
No. of inputs
Ställ in antal digitala larmingångar
Justera för varje ingång:
• Show on overview
• Name
• Delay time for DI alarm (samma värde för alla)
• Alarm text
68 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Separata PI-funktioner
1. Välj PI functions (PI-funktioner)
2. Välj PI-funktion
3. Deniera funktionens namn och värden
3 – Allmän PI-reglering
Den här funktionen kan användas för valfri reglering
Justera följande för varje reglering:
• Show on overview (Visa i översikt)
• Name
• Quick settings
Här följer en lista med förslag på PI-regleringar:
I vårt exempel använder vi inte den här funktionen, så displayen visas endast upplysningsvis.
• Control mode: O, Manual eller Auto
• Control type: P eller PI
• External DI ctrl: Ställ in extern DI-reglering på ”On” om det
nns en extern brytare för att starta/stoppa regleringen.
• Input type: Välj vilken signal som regleringen ska ta
emot: temperatur, tryck, tryck omvandlat till temperatur, spänningssignal, Tc, Pc, Ss, Sd osv.
• Reference: antingen variabel eller signal för den variabla
referensen: Välj mellan följande: : temperatur, tryck, tryck omvandlat till temperatur, spänningssignal, Tc, Pc, Ss, DI osv.
• Setpoint: om fast referens väljs
• Avläsning av det totala referensvärdet
• Output: Här kan du välja utgångens funktion
(PWM = pulsbreddsmodulerad (t.ex. AKV-ventil)), stegsignal för en stegmotor eller spänningssignal
• Alarm mode: Välj om ett larm ska kopplas till funktionen.
Om du ställer in larmläget på ”On” kan du ange larmtexter och larmgränser
• Advanced ctrl. settings:
– Ref. X1, Y1 och X2, Y2: Punkter som denierar och begränsar
den variabla referensen
– PWM period time: Under vilken tid som signalen har varit
på och av. – Kp: Förstärkningsfaktor – Tn: Integrationstid – Filter for reference: Varaktighet för att ge en smidig övergång
till referensvärdet – Max. error: Vid vilken högsta tillåtna felsignal som integratorn
blir kvar i regleringen – Min. control output: Den lägsta utgångssignal som är tillåten – Max. control output: Den högsta utgångssignal som är tillåten – Start-up time: Vid vilken tid under uppstarten som utsignalen
tvångsregleras – Start-up output: Utgångssignalens storlek vid uppstartstiden. – Stop output signal. Storlek på utgångssignalen när
regleringen är av
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 69
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Konguration av ingångar och utgångar
1. Gå till menyn Conguration (Konguration)
2. Välj I/O conguration (I/O-konguration)
3. Konguration av digitala utgångar
Klicka på +-knappen
för att gå till nästa sida
4. Ställ in på/av-ingångar
Klicka på +-knappen
för att gå till nästa sida
Följande display är beroende av vilka inställningar som redan har gjorts. Displayen visar vilka anslutningar som de tidigare inställningarna kräver. Tabellerna är samma som har visats tidigare.
• Digitala utgångar
• Digitala ingångar
• Analoga utgångar
• Analoga ingångar
Last Utgång Modul Plats Aktiv om
Hetgasavlastning DO1 1 12 PÅ Cirkulationspump – tw DO2 1 13 PÅ MT-kompressor 1 (VLT-start) DO5 1 16 PÅ MT-kompressor 2 D06 1 17 PÅ MT-kompressor 3 DO7 1 18 PÅ IT-kompressor (VLT-start) DO8 1 19 PÅ LT-kompressor 1 (VLT-start) DO1 4 9 PÅ LT-kompressor 2 DO2 4 10 PÅ Fläktmotorer (VLT-start) DO3 4 11 PÅ 3-vägsventil, tappvatten – Vtw DO5 4 13 PÅ Rumsäkt DO7 4 15
Vi ställer in regulatorns digitala utgångar genom att ange till vilken modul och plats på modulen som varje utgång ska anslutas. Dessutom måste det för varje utgång väljas om lasten ska vara aktiv när utgången är i läget eller AV.
Obs! Reläutgångar får inte inverteras vid avlastningsventiler. Regulatorn hanterar inverteringen av funktionen. Ingen spänning förekommer vid bypassventilerna när kompressorn inte är i drift. Strömmen slås på omedelbart innan kompressorn startas.
Funktion Ingång Modul Plats Aktiv om
Nivåbrytare, CO2-behållare AI2 2 2 Öppen Starta/stoppa värmeåtervinning, tw AI3 2 3 Stängd MT-kompressor, första gen. säkerhet AI1 3 1 Öppen MT-kompressor, andra gen. säkerhet AI2 3 2 Öppen MT-kompressor, tredje gen. säkerhet AI3 3 3 Öppen IT-kompressor, gen. säkerhet AI4 3 4 Öppen LT-kompressor, första gen. säkerhet AI5 3 5 Öppen LT-kompressor, andra gen. säkerhet AI6 3 6 Öppen Extern huvudbrytare AI3 4 3 Stängd
MT-kompressorer, gemensam säkerhet
LT-kompressorer, gemensam säkerhet
Vi ställer in funktionerna för regulatorns digitala ingångar genom att ange till vilken modul och plats på modulen som varje utgång ska anslutas. För varje utgång anger vi också om funktionen ska vara aktiv när utgången står i läget Stängd eller Öppen. Öppen har valts för alla säkerhetskretsar. Detta innebär att regulatorn tar emot signal vid normal drift och registrerar ett fel om signalen avbryts.
AI4 4 4 Öppen
AI6 4 6 Öppen
3 – Utgångar
Möjliga funktioner är följande: Comp. 1 Unloader 1–1 Unloader 1–2 Unloader 1–3
Do for Compressor. 2–8
Oil valve comp. 1–2 Injection suction line Injection ON Fan 1 / VSD Fan 2–8 HP Control Ejector Valve gas cooler V3gc Hot gas Dump Värmeåtervinning Valve tap water V3tw Pump tap water tw Valve heat recov. V3hr Pump heat recov. hr Additional heat Alarm I'm alive relay Thermostat 1–5 Pressostat 1–5 Volt input 1–5 PI 1–3 PWM
4 – Digitala ingångar
Möjliga funktioner är följande: Ext. huvudbrytare Ext. compr. stop Ext. power loss Night setback Load shed 1 Load shed 2 All compressors: Allmän säkerhet Kompr. 1 Oil pressure safety Over current safety Motor protect. safety Disch. temp. safety Disch. press. safety General safety VSD comp. Fault
Do for Comp. 2–8
Fan 1 safety
Do for fan 2–8
VSD cond safety Oil receiver low Oil receiver high Oil separator low 1–2 Oil separator high 1–2 AC limit Rec. low liquid level Rec. high liquid level Heat recovery tw enable hr enable Flow switch tw Flow switch hr DI 1 Alarm input DI 2–10 ... PI-1 Di ref External DI PI-1
70 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
5. Konguration av analoga utgångar
Klicka på +-knappen
för att gå till nästa sida
6. Konguration av analoga insignaler
Funktion Utgång Modul Plats Typ
Varvtalsreglering, MT-kompressor AO1 1 24 0–10 V
Varvtalsreglering, IT-kompressor AO2 1 25 0–10 V Varvtalsreglering, LT-kompressor AO1 2 5 0–10 V Varvtalsreglering, gaskylarens äkt AO2 2 6 0–10 V Varvtalsreglering, pump – tw AO3 2 7 0–10 V Signal till bypass-ventil, Vrec Steg 1 3 9 CCMT Signal till högtrycksventil – Vhp Steg 2 3 10 CCMT 3-vägsventil, gaskylare, V3gc Steg 3 3 11 CTR
Givare Ingång Modul Plats Typ
Utsläppsgastemperatur – Sd-MT AI1 1 1 Pt 1000 Suggastemperatur – Ss-MT AI2 1 2 Pt 1000 Utsläppsgastemperatur – Sd-IT AI3 1 3 Pt 1000 Suggastemperatur – Ss-IT AI4 1 4 Pt 1000 Termostatgivare i anläggningsrum
– Saux1 Sugtryck – P0-MT AI6 1 6 AKS 2050-59 Kondensatortryck – Pc-MT AI7 1 7 AKS 2050-159 Tappvattentemperatur – Stw8 AI8 1 8 Pt 1000 Temp. vid gaskylarens utlopp – Sgc AI9 1 9 Pt 1000 Gaskylarens tryck – Pgc AI10 1 10 AKS 2050-159 Köldmediebehållare – Prec CO Temp. för bypass-gas – Shp AI1 2 1 Pt 1000 Utomhustemperatur – Sc3 AI4 2 4 Pt 1000 Värmeåtervinning – tw2 AI7 3 7 Pt 1000 Värmeåtervinning – tw3 AI8 3 8 Pt 1000 Utsläppsgastemperatur – Sd-LT AI1 4 1 Pt 1000 Suggastemperatur – Ss-LT AI2 4 2 Pt 1000 Värmeåtervinning – tw4 AI7 4 7 Pt 1000 Sugtryck – P0-LT AI8 4 8 AKS 2050-59
AI5 1 5 Pt 1000
AI11 1 11 AKS 2050-159
2
5 – Analoga utgångar
Möjliga signaler är följande: 0–10V 2–10V 0–5V 1–5V Stegutgång Stegutgång 2 Steg, användardenierat: Se avsnittet ”Övrigt”
6 – Analoga ingångar
Möjliga signaler är följande: Temperaturgivare:
• Pt1000
• PTC 1000
Trycktransmittrar:
• AKS 32, -1–6 bar
• AKS 32R, -1–6 bar
• AKS 32, -1–9 bar
• AKS 32R, -1–9 bar
• AKS 32, -1–12 bar
• AKS 32R, -1–12 bar
• AKS 32, -1–20 bar
• AKS 32R, -1–20 bar
• AKS 32, -1–34 bar
• AKS 32R, -1–34 bar
• AKS 32, -1–50 bar
• AKS 32R, -1–50 bar
• AKS 2050, -1–59 bar
• AKS 2050, -1–99 bar
• AKS 2050, -1–159 bar
• MBS 8250, -1–159 bar
• Användardenierad (kvotbaserad, 10–90% av 5V-matning). Min. och max. värde för givarintervallet måste ställas in som relativt tryck.
Po suction pres. Ss suction gas Sd disch. temp. Pc Cond. Pres. S7 Warm brine Sc3 air on Ext. Ref. Signal
• 0–5 V
• 0–10 V
Oil receiver HP control Pgc Prec Sgc Shp Stw2,3,4,8 Shr2,3,4,8 HC 1–5 Heat recovery Saux 1–4 Paux 1–3 Voltage input 1–5
• 0–5 V
• 0–10 V
• 1–5 V
• 2–10 V
PI-in temp PI-ref temp PI- in voltage PI-in pres. PI-ref pres.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 71
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Ange larmprioriteter
1. Gå till menyn Conguration (Konguration)
2. Välj Alarm priorities (Larmprioriteter)
Många funktioner har ett larm anslutet. Ditt val av funktioner och inställningar har anslutit alla relevanta larm som är aktuella. De visas med text i de tre bilderna. Alla larm som kan inträa kan ställas in med olika prioriteter:
• ”High” är den högsta och viktigaste prioriteten
• ”Log only” (Endast loggning) har lägst prioritet
• ”Disconnected” (Frånkopplad) leder inte till någon åtgärd Förhållandet mellan inställning och åtgärd visas i tabellen.
3. Ställ in prioriteter för suggruppen
Inställning
Hög X X X X 1 Medel X X X 2 Låg X X X 3 Endast logg X 4 Ej ansluten
Logg Val av larmrelä Nätverk AKM-
Ingen Hög Låg – hög
Se även larmtext på sidan131.
dest.
Klicka på +-knappen för att gå till nästa sida
4. Ställ in larmprioriteterna för kondensatorn
I vårt exempel väljer vi inställningarna som visas i displayen.
Klicka på +-knappen för att gå till nästa sida
72 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
5. Ställ in larmprioriteringen för termostat och extra digitala signaler
I vårt exempel väljer vi inställningarna som visas i displayen.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 73
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Låsa konguration
1. Gå till menyn Conguration (Konguration)
2. Välj Lock/Unlock conguration (Lås/Lås upp konguration)
3. Lås konguration
Nu utförs en jämförelse av valda funktioner och deniera in- och utgångar i regulatorn. Resultatet framgår av nästa avsnitt där inställningarna kontrolleras.
Klicka på fältet Conguration lock (Kongurationslås). Välj Locked (Låst).
Regulatorns inställningar är nu låsta. Om du vill ändra inställningarna vid ett senare tillfälle måste du först låsa upp kongurationen.
74 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Kontrollera kongurationen
1. Gå till menyn Conguration (Konguration)
2. Välj I/O conguration (I/O-konguration)
3. Kontrollera kongurationen för digitala utgångar
Klicka på +-knappen för att gå till nästa sida
4. Kontrollera kongurationen för digitala ingångar
Den här kontrollen kräver att inställningen är låst. (Bara när inställningen är låst är alla inställningar för in- och utgångar aktiverade.)
Ett fel har inträat om du ser följande:
Inställningen av digitala utgångar visas enligt den kabeldragning som är gjord.
Inställningen av digitala ingångar visas enligt den kabeldragning som är gjord.
0 – 0 visas bredvid en denierad funktion. Om inställningen har återgått till 0-0 måste du kontrollera inställningen igen.
Detta kan bero på följande:
• Du har valt en kombination av ett modul­och ett platsnummer som inte nns
• Du har valt ett platsnummer på vald modul som har ställts in för något annat
Felet åtgärdas genom att ställa in utgången korrekt. Kom ihåg att låsa upp inställningen innan du ändrar modul- och platsnummer.
Inställningarna visas med RÖD bakgrund. Om en inställning har blivit röd, måste du kontrollera inställningen igen.
Detta kan bero på följande:
• Ingången eller utgången har ställts in, men har senare ändrats så att den inte längre gäller.
Klicka på +-knappen för att gå till nästa sida
Problemet åtgärdas genom att ställa in modulnumret till 0 och platsnumret till0.
Kom ihåg att låsa upp inställningen innan du ändrar modul- och platsnummer.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 75
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
5. Kontrollera kongurationen för analoga utgångar
Inställningen av analoga utgångar visas enligt den kabeldragning som är gjord.
Klicka på +-knappen för att gå till nästa sida
6. Kontrollera kongurationen för analoga ingångar
Inställningen av analoga ingångar visas enligt den kabeldragning som är gjord.
76 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Kontroll av anslutningar
1. Gå till menyn Conguration (Konguration)
2. Välj I/O status and manual (I/O-status och manuell)
3. Kontrollera digitala utgångar
Innan kontrollen startar måste du undersöka att alla ingångar och utgångar har anslutits som förväntat.
Den här kontrollen kräver att inställningen är låst.
Genom att kontrollera alla utgångar manuellt kan du avgöra om de är korrekt anslutna.
AUTO Utgången kontrolleras av regulatorn MAN OFF Utgången tvingas till position AV MAN ON Utgången tvingas till position PÅ
Klicka på +-knappen för att gå till nästa sida
4. Kontrollera digitala ingångar
Klicka på +-knappen för att gå till nästa sida
Koppla från säkerhetskretsen för kompressor 1. Kontrollera att lysdiod DI1 på expansionsmodulen (modul2) slocknar.
Kontrollera att värdet på larmet för säkerhetsövervakningen av kompressor1 ändras till ON. Kontrollera de andra digitala ingångarna på samma sätt.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 77
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
5. Kontrollera analoga utgångar
Ställ regleringen av utspänningen till manuellt läge Klicka på fältet Mode (Läge). Välj MAN.
Klicka på fältet Value (Värde) Välj till exempel 50%. Klicka på OK. På utgången kan du nu mäta det förväntade värdet: I det här exemplet är det 5V.
6. Ställ regleringen av utspänningen i automatiskt läge igen
Exempel på en anslutning mellan en denierad utgångssignal och ett manuellt inställt värde.
Denition Inställning
0 % 50 % 100 %
0–10 V 0 V 5 V 10 V 1–10 V 1 V 5,5 V 10 V 0–5 V 0 V 2,5 V 5 V 2–5 V 2 V 3,5 V 5 V 10–0 V 10 V 5 V 0 V 5–0 V 5 V 2,5 V 0 V
Klicka på +-knappen för att gå till nästa sida
7. Kontrollera analoga ingångar
Kontrollera att alla givare visar rimliga värden. Ivårt fall har vi inga värden. Detta kan bero på följande:
• Givaren har inte anslutits.
• Givaren är kortsluten.
• Plats- eller modulnumret har inte ställts in korrekt.
• Kongurationen är inte låst.
78 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A

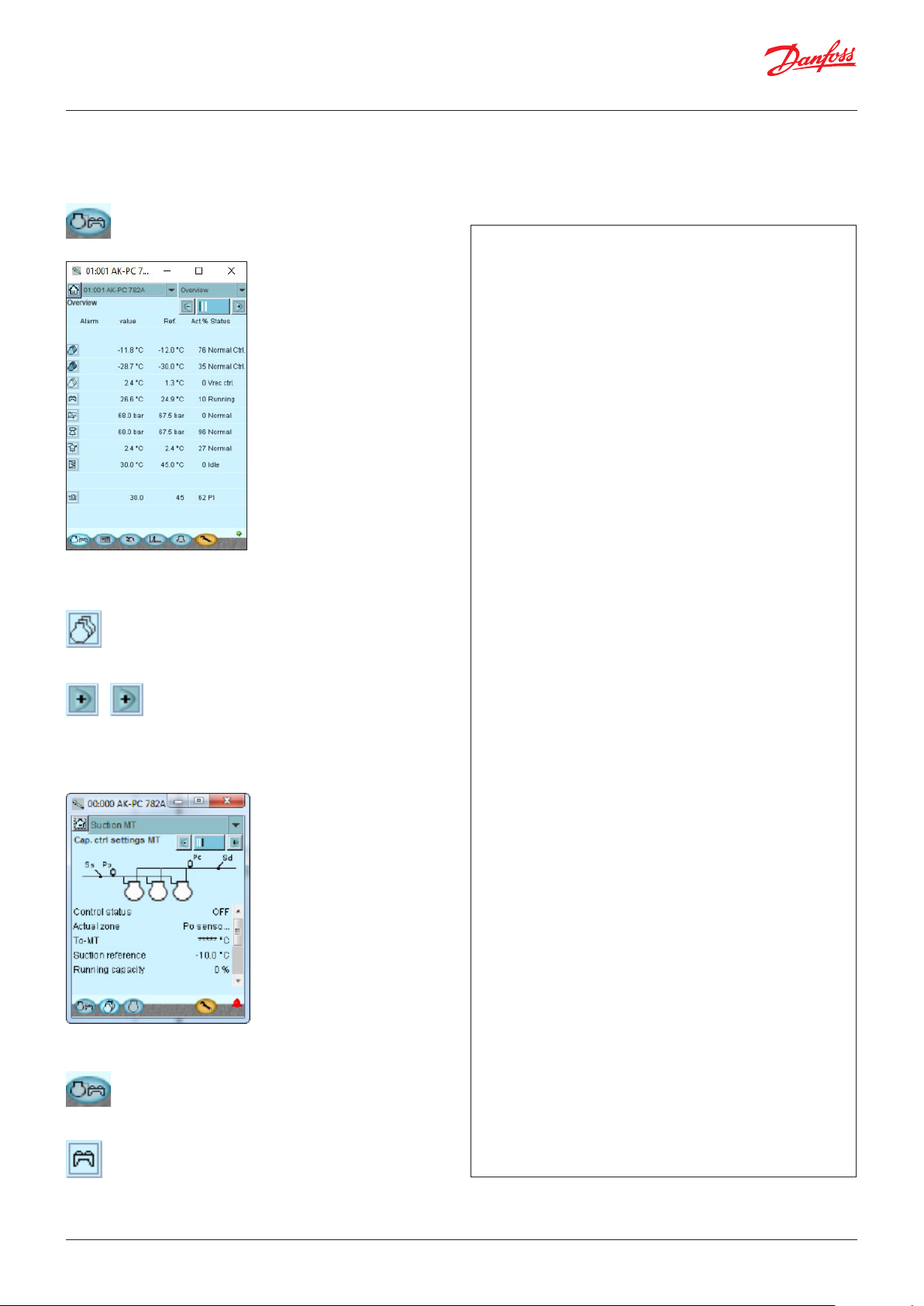

Kontroll av inställningar
1. Gå till översikten
Innan kontrollen startar måste du kontrollera att alla inställningar är korrekta.
Översikten visar nu en rad för varje allmän funktion. Bakom varje ikon nns det ett antal displayer med olika inställningar. Alla dessa inställningar måste kontrolleras.
2. Välj suggrupp
3. Gå igenom alla displayer för suggruppen
Byt displayer med +-knappen. Kom ihåg att inställningarna längst ned på sidan endast kan visas med nedrullningslisten.
4. Kontrollera de enskilda sidorna
Den sista sidan innehåller regleringsdata.
5. Gå tillbaka till översikten. Upprepa för IT och LT
6. Välj kondensatorgrupp
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 79
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
7. Gå igenom alla individuella displayer för kondensatorgruppen.
Byt displayer med +-knappen. Kom ihåg att inställningarna längst ned på sidan endast kan visas med nedrullningslisten.
8. Kontrollera de enskilda sidorna
Den sista sidan innehåller referensinställningar.
9. Gå tillbaka till översikten och gå vidare med resterande funktioner
10. Allmänna funktioner
När alla funktioner i översiktsdisplay 1 har granskats är det dags att titta på ”General functions” (Allmänna funktioner) i översiktsdisplay2. Klicka på +-knappen för åtkomst.
Den första gruppen är termostatgruppen
Kontrollera inställningarna.
11. Fortsätt sedan med pressostatgruppen
Kontrollera inställningarna.
12. Fortsätt med resterande funktioner
13. Inställningarna för regulatorn är färdiga.
Alla denierade allmänna funktioner visas i översiktsdisplay 2. Funktionerna visas alltid på display2, men du kan också välja att visa dem på display1. Individuella funktioner kan väljas för visning på display1 med inställningen ”Show in overview display” (Visa i översiktsdisplay).
80 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Schemafunktion
1. Gå till menyn Conguration (Konguration)
Innan regleringen startar, kommer vi att ställa in schemafunktionen för natthöjning av sugtrycket. I andra fall där regulatorn är installerad i ett nätverk
2. Välj schema
3. Ställ in schema
med en systemenhet, kan den här inställningen göras i systemenheten som sedan överför en dag/natt-signal till regulatorn.
Klicka på en veckodag och ställ in tiden för dagtidsperioden. Fortsätt med de andra dagarna. En hel veckosekvens visas i displayen.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 81
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Installation i nätverk
1. Ange adressen (här, till exempel 3)
Vrid på höger adressomkopplare så att pilen pekar på3.
Pilen på de två andra adressomkopplarna måste peka på0.
2. Tryck in servicestiftet
Tryck ned servicestiftet och håll det nedtryck till lysdioden
Service Pin tänds.
3. Vänta på svar från systemenheten Beroende nätverkets storlek kan det ta upp till en minut innan
regulatorn får ett svar om att den har installerats i nätverket.
När den har installerats kommer lysdioden Status att börja
blinka snabbare än vanligt (två gånger per sekund). Den kommer att fortsätta med det i cirka 10minuter.
4. Logga in igen via Service Tool
Om Service Tool var ansluten till regulatorn när du installerade
den i nätverket måste du logga in på regulatorn på nytt via Service Tool.
Regulatorn måste ärrstyras via ett nätverk. I det här nätverket tilldelar vi adressnummer 3 till regulatorn. Samma adress får inte användas till mer än en regulator i samma nätverk.
Krav på systemenheten
Systemenheten måste vara:
- AK-SM 720.
- AK-SM 800-serien.
Om inget svar kommer från systemenheten:
Om lysdioden Status inte börjar blinka snabbare än vanligt har regulatorn inte installerats i nätverket. Följande kan orsaka detta:
Regulatorn har tilldelats en adress utanför det godkända intervallet
Adress 0 kan inte användas.
Den valda adressen används redan av en annan regulator eller enhet i nätverket:
Adressinställningen måste ändras till en annan (ledig) adress.
Kabeldragningen har inte utförts korrekt. Avslutet har inte utförts korrekt.
Kraven för datakommunikation beskrivs i detta dokument: ”Datakommunikationsanslutningar till ADAP-KOOL® kylstyrsystem” RC8AC.
82 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Första starten av regleringen
Kontrollera larm
1. Gå till översikten
Klicka på den blå översiktsknappen med en kompressor och en kondensator på längst ned till vänster.
2. Gå till larmlistan
Klicka på den blå knappen med larmklockan på nederst på displayen.
3. Kontrollera aktiva larm
4. Ta bort avbrutna larm från larmlistan
Klicka på det röda krysset för att ta bort larmet från larmlistan.
5. Kontrollera aktiva larm igen
I vårt fall har vi era larm. Vi rensar så att vi bara har relevanta larm kvar.
I vårt fall nns ett aktivt larm kvar eftersom regleringen har stoppats. Detta larm måste vara aktivt när styrningen inte har startat. Vi är nu redo att starta regleringen.
Observera att det aktiva larmet automatiskt avbryts när huvudbrytaren är i läge AV. Om aktiva larm visas när regleringen har startats måste orsaken hittas och åtgärdas.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 83
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Starta regulatorn
1. Gå till start/stopp-skärmen
Klicka på den blå knappen för manuell styrning nederst på displayen.
2. Starta regleringen
Klicka på fältet vid Main Switch (Huvudbrytare). Välj ON.
Regulatorn kommer nu att styra kompressorerna och äktarna.
Obs! Regleringen startar inte förrän både den interna och externa brytaren är ”PÅ”.
Eventuell extern kompressorströmbrytare måste vara PÅ för att kompressorerna ska starta.
84 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Manuell eektreglering
1. Gå till översikt
Så här gör du för att justera kompressorns eekt manuellt:
2. Välj suggrupp
Klicka på knappen för den suggrupp som ska styras manuellt.
Klicka på +-knappen för att gå till nästa sida
3. Ställ in eektregleringen till manuellt läge
4. Ställ in eekten i procent
Klicka på det blå fältet Manual capacity (Manuell eekt).
Klicka på det blå fältet Control mode (Regleringsläge). Välj MAN.
Ange eekten i procent. Klicka på OK.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 85
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
5. Reglerande funktioner
Det här avsnittet beskriver hur de olika funktionerna fungerar.

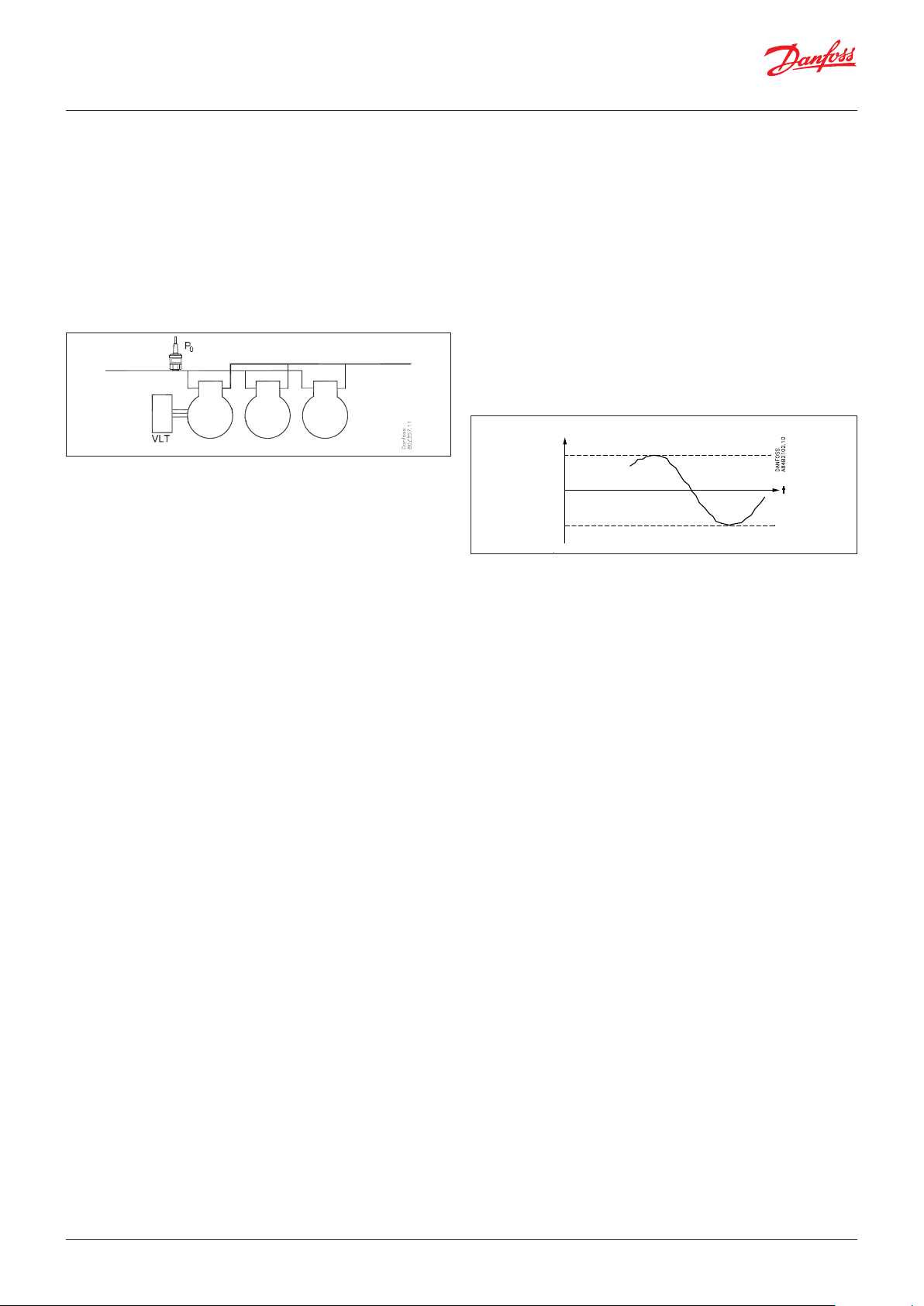

Suggrupp
Givarreglering
Eektfördelaren kan utföra reglering baserat på sugtrycketP0. IT-kompressorerna regleras också efter sugtrycket, men signalen mottas från behållaren – Prec. En beskrivning av IT nns på sidan118.
Om det blir fel på den reglerande givaren leder det till att regleringen fortsätter med t.ex. 50% tillslag under daglig drift och t.ex. 25% tillslag nattetid, men då under minst ett steg.
Referens Referensen för regleringen kan denieras på två sätt: Antingen P0Ref = P0-inställning + P0-optimering + nattjustering eller P0Ref = P0-inställning + ext. ref. + nattjustering
P0-inställning
Ett basvärde ställs in för sugtrycket.
P0-optimering
Den här funktionen justerar referensen så att regleringen inte utförs med ett lägre sugtryck än nödvändigt. Funktionen samverkar med regulatorerna i de enskilda kylsystemen och en systemhanterare. Systemhanteraren får data från de olika regulatorerna och anpassar sugtrycket till optimal energinivå. Funktionen beskrivs i handboken för systemhanteraren. Med den här funktionen kan du avläsa vilken applikation som är tyngst belastad för tillfället och vilken justering av sugtrycksreferensen som är tillåten.
Nattjustering
Funktionen används för att ändra sugtrycksreferensen vid nattdrift. Detta är en energisparfunktion. Med den här funktionen kan referensen justeras med upp till 25K i positiv eller negativ riktning. (När du justerar till ett högre sugtryck ställer du in ett positivt värde.) Justering kan aktiveras på tre sätt:
• Signal på en ingång
• Med en överstyrningsfunktion hos en systemenhet
• Internt tidsschema
Om en kortvarig ändring av sugtrycket blir nödvändig (t.ex. upp till 15minuter i samband med avfrostning) kan funktionerna användas. Då har PO-optimeringen aldrig tid att kompensera för ändringen.
Överstyrning med en 0–10V-signal
När en spänningssignal ansluts till regulatorn kan referensen komma att justeras. Vid inställningen anger man hur stor justering som ska göras vid en max. signal (10V) och vid min. signal.
Referensbegränsning
För att inte få en för hög eller för låg regleringsreferens måste du ställa in en begränsning.
P0 ref
Max.
Min.
Tvingad drift av kompressoreekten i suggruppen
Ett framtvingat kapacitetsutnyttjande kan utföras. Då ignoreras den normala regleringen. Beroende på den valda formen av tvingad drift, kan säkerhetsfunktionerna avbrytas.
Tvingad drift via överbelastning av begärd eekt
Regleringen är inställd på manuell och önskad eekt ställs in i % av kompressorns kapacitet.
Tvingad drift via överbelastning av digitala utgångar
De enskilda utgångarna kan ställas in på ”MAN ON” eller ”MAN OFF” i programvaran. Regleringsfunktionen ignorerar detta, men ett larm sänds iväg som visar att uttaget överstyrs.
Tvingad drift via omkopplare
Om den tvingande driften utförs med omkopplaren på framsidan av en expansionmodul kommer regleringsfunktionen aldrig att upptäcka detta, och därför aktiveras heller inget larm. Regulatorn fortsätter att köra och kopplar med andra relän.
Samordning mellan LT- och MT-kompressorer
LT-kompressorer (lågtryckskompressorer) tillåts starta först när MT (medelhögt tryck) har uppnåtts, men har inte nödvändigtvis startat kompressorerna.
LT-kompressorerna startar sedan när så krävs. När det sker registrerar MT tryckökningen och startar omedelbart MT-kompressorerna med önskat tryck.
Funktionen ”nattjustering” bör inte användas när reglering sker med överstyrningsfunktionen ”P0-optimering”. (Vid överstyrning anpassas sugtrycket automatiskt till maximalt tillåtet tryck.)
86 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Tid
Effektbegäran (%)
Eektreglering av kompressorer
Eektreglering
AK-PC 782A kan styra 3 kompressorgrupper – MT, IT ochLT. Varje kompressor kan ha upp till 3 avlastare. En eller två av kompressorerna kan utrustas med varvtalsreglering.
Tillslagskapaciteten styrs av signaler från den anslutna trycktransmitter och den inställda referensen. Ställ in en neutral zon runt referensvärdet. I den neutrala zonen styr den reglerande kompressorn eekten så att trycket kan bibehållas. Om den inte längre kan bibehålla trycket i den neutrala zonen, kopplas nästa kompressor i sekvensen från eller till. Om extra kapacitet antingen kopplas till eller från anpassas eekten från den reglerande kompressorn därefter för att bibehålla trycket i den neutrala zonen (endast om kompressorn har variabel eekt).
• När trycket är högre än ”referens + en halv neutral zon” tillåts tillslag av nästa kompressor (pil upp).
• När trycket är lägre än ”referens – en halv neutral zon” tillåts frånslag av en kompressor (pil ned).
• När trycket ligger inom den neutrala zonen kommer processen att fortsätta med de redan aktiverade kompressorerna. Avlastningsventiler aktiveras (om sådana nns) om sugtrycket ligger över eller under referensvärdet.
Sugtryck P0
Exempel:
Med 4 kompressorer av samma storlek kommer eektkurvan att se ut så här
C4
C3 C3 C3
C2
C2 C2 C2 C2
C1 C1 C1 C1 C1 C1 C1
Frånslag av det sista kompressorsteget: Ivanliga fall kommer det sista kompressorsteget bara att slås från när begärd eekt är 0% och sugtrycket ligger under den neutrala zonen.
Drifttid, första steget
Vid start måste kylsystemet få en viss tid att stabilisera sig innan PI-regulatorn tar över regleringen. När en anläggning startas begränsas därför eekten så att bara det första eektsteget slås till efter en viss inställd tid (ställs in med ”runtime rst step”).
Nedpumpningsfunktion:
Det går att deniera en nedpumpningsfunktion för den sista kompressorn för att undvika att kompressorerna startar och stoppar för ofta vid låg last.
Ändra eekten
Regulatorn slår till eller från eekt baserat på tre grundläggande regler:
Höja eekten:
Eektfördelaren aktiverar extra kompressoreekt så snart begärd eekt har ökat till ett värde som medger att nästa kompressorsteg får starta. Iexemplet nedan läggs ett kompressorsteg till så snart det nns utrymme för kompressorsteget under kurvan för begärd eekt.
Minska eekten:
Eektfördelaren reducerar kompressoreekten så snart begärd eekt har minskat till ett värde som medger att nästa kompressor stoppas. Iexemplet nedan stoppas ett kompressorsteg så snart det inte längre nns utrymme för detta kompressorsteg ovanför kurvan för begärd eekt.
Om nedpumpningsfunktionen används kopplas kompressorerna från när det faktiska sugtrycket sjunker till den kongurerade nedpumpningsgränsen. När nedpumpningsgränsen närmar sig den neutrala zonen begränsas den till NZ minus 1K. Det kan ske om behållartrycket har optimerats.
Observera att den kongurerade nedpumpningsgränsen bör vara högre än den kongurerade säkerhetsgränsen för lågt sugtryck, ”Min Po”.
För IT-kompressorn styrs nedpumpningen av behållaren och MT-temperaturen.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 87
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Variabel integrationstid
Tn görs variabel med hjälp av två parametrar. Regleringen går därför snabbare ju mer trycket avviker från referensen. Inställningen A+ sänker Tn när trycket ligger över referensvärdet och inställningen A- sänker Tn när trycket ligger under referensvärdet.
Tn har ställts in på 120s i diagrammet nedan, och faller till 60s om trycket ligger över referensvärdet och till 40s om trycket ligger under referensvärdet. Över referensvärdet: Inställt Tn dividerat med värdet A+. Under referensvärdet: Inställt Tn dividerat med värdet A-. Regulatorn beräknar kurvan så att regleringen blir jämn.
Regleringsparametrar
För att göra det enklare att starta systemet har vi delat in regleringsparametrarna i grupper med vanliga värden, ett slags ”enkla inställningar”. Använd dessa för att välja mellan olika uppsättningar av inställningar lämpliga för ett system som svarar snabbt eller långsamt. Fabriksinställningen är 5. Om du behöver njustera styrningen väljer du inställningen ”User dened” (Användardenierad). Alla parametrar kan då justeras fritt.
Enkla
inställningar
1 = Långsammast 1,0 200 3,5 5,0 2 1,3 185 3,5 4,8 3 = Långsam 1,7 170 3,5 4,7 4 2,1 155 3,5 4,6 5 = Standard 2,8 140 3,5 4,4 6 3,6 125 3,5 4,2 7 = Snabb 4,6 110 3,5 4,1 8 5,9 95 3,5 4,0 9 7,7 80 3,5 3,8 10= Snabbast 9,9 65 3,5 3,5 Användardenierad 1,0–10,0 10–900 1,0–10,0 1,0–10,0
Kp Tn A+ A-
Regleringsparametrar
88 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Metoder för eektfördelning
Eektfördelaren kan agera baserat på två fördelningsprinciper.
Kopplingsmönster – cyklisk drift:
Den här principen används om alla kompressorer är av samma typ och storlek. Kompressorerna slås till och från enligt principen ”Först in, först ut” (FIFO) så att drifttiden fördelas så jämnt som möjligt mellan kompressorerna. Varvtalsreglerade kompressorer kommer alltid att kopplas in först, och den variabla eekten utnyttjas för att fylla glapp mellan olika steg.
Timerbegränsningar och säkerhetsfrånslag
Om en kompressor inte kan starta eftersom den inväntar timern för återstart eller har slagits från av säkerhetsskäl ersätts den av en annan kompressor i detta steg.
Drifttidsutjämning
Drifttidsutjämning utförs mellan kompressorer av samma typ med samma totala eekt.
- Vid start kommer kompressorn med lägst antal drifttimmar
att startas först.
- Vid stopp kommer kompressorn med högst antal drifttimmar
att stoppas först.
- För kompressorer med era steg utförs drifttidsutjämningen
mellan kompressorernas huvudsteg.
Kopplingsmönster – bäst anpassad drift
Den här principen används om man har era kompressorer av olika storlek. Eektfördelaren slår till eller från kompressorn för att eekten ska hållas på en sådan nivå att eektändringen blir så liten som möjligt. Varvtalsreglerade kompressorer kommer alltid att kopplas in först, och den variabla eekten utnyttjas för att fylla glapp mellan olika steg.
Timerbegränsningar och säkerhetsfrånslag
Om en kompressor inte kan starta eftersom den inväntar timern för återstart eller har slagits från av säkerhetsskäl ersätts den av en annan kompressor eller en annan kombination för detta steg.
- I den vänstra spalten visas den drifttid som regulatorn utgår
från vid utjämningen.
- Mittspalten visar (i procent) hur mycket den aktuella
kompressorn har använts de senaste 24timmarna.
- I den högra spalten visas kompressorns nuvarande drifttid.
Detta värde ska nollställas när kompressorn byts ut.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 89
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
t
20 kW 20 kW
20 kW 20 kW
t
Kraftpakettyper – kompressorkombinationer
Regulatorn kan styra kraftpaket med kompressorer av era olika typer:
• En eller två varvtalsreglerade kompressorer
• Eektreglerade kolvkompressorer med upp till 3 avlastningsventiler
• Enstegskompressorer – kolvtyp
Tabellen nedan visar de kompressorkombinationer som regulatorn kan styra. Tabellen visar även vilka kopplingsmönster som kan ställas in för de olika kompressorkombinationerna.
Kombination Beskrivning Kopplingsmönster
Cyklisk
Enstegskompressorer. *1 x x
En kompressor med en avlastningsventil,
*1)
För ett cykliskt kopplingsmönster måste enstegskompressorerna
kombinerat med enstegskompressorer. *2
Två kompressorer med avlastningsventiler, kombinerat med enstegskompressorer. *2
Alla kompressorer med avlastningsventiler *2
En varvtalsreglerad kompressor kombinerat med enstegskompressorer. *1 och *3
En varvtalsreglerad kompressor kombinerat med era kompressorer med avlastningsventiler. *2 och *3
Två varvtalsreglerade kompressorer kombinerat med enstegskompressorer.*4
x
x
x
x x
x
x x
vara av samma storlek
*2) För kompressorer med avlastningsventiler måste de generellt
ha samma storlek, samma antal avlastningsventiler (högst3) och samma storlek på huvudstegen. Om kompressorer med avlastningsventiler kombineras med enstegskompressorer måste alla kompressorer vara av samma storlek
*3) Varvtalsreglerande kompressorer kan vara av en annan storlek
än efterföljande kompressorer
*4) När två varvtalsreglerade kompressorer används måste
de ha samma frekvensområde.
När cykliska kopplingsmönster används ska två
varvtalsreglerade kompressorer vara av samma storlek. Efterföljande enstegskompressorer bör också vara av samma storlek.
I bilaga A nns mer detaljerad information om kopplingsmönster för de individella kompressorapplikationerna med tillhörande exempel.
Följande är en beskrivning av några generella regler för hantering av eektreglerade kompressorer, varvtalsreglerade kompressorer och för två varvtalsreglerade kompressorer.

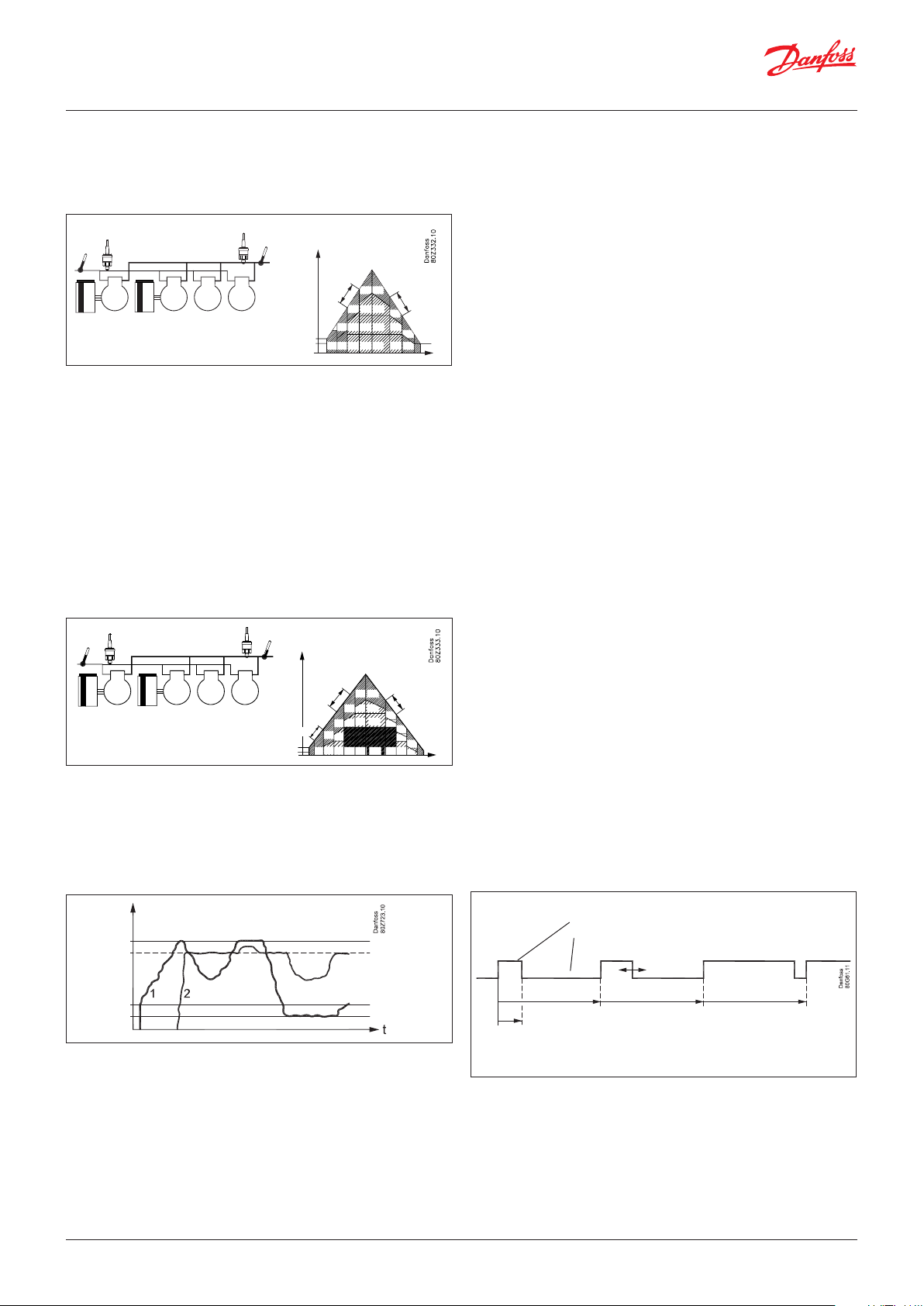

Eektreglerade kompressorer med avlastningsventiler
Inställningen ”Unloader control mode” (Avlastare, regleringsläge) avlastare hur dessa kompressorer ska hanteras av eektfördelaren.
Unloader control mode = 1
Detta innebär att eektfördelaren bara tillåter att en kompressorer i taget avlastas. Fördelen med den här inställningen är att den undviker drift med era kompressorer som avlastas samtidigt, vilket inte är energieektivt.
Bäst anpassning
Exempel: Två eektreglerade kompressorer på 20kW med 2 avlastningsventiler var och cykliskt kopplingsmönster.
Sd
Cap.%
C2.2
C2.1 C2.1 C2.2
C2.1
C2C2C2
C1.2 C1.2 C1.2 C1.2 C2.1
C2
C1C1C1C1C1C1C1
C2.2
C2.2
C2.1C1.1C1.1C1.1C1.1C1.1C1.1
C2
C1
Po
Ss
Pc
• För att reducera eekten avlastas den kompressor som har est drifttimmar (C1).
• När C1 är helt avlastad kopplas den ur innan kompressor C2 avlastas.
Unloader control mode = 2
Detta innebär att eektfördelaren tillåter att två kompressorer avlastas medan eekten minskar. Fördelen med den här inställningen är att den minskar antalet gånger som kompressorerna startar/stoppar.
Exempel: Två eektreglerade kompressorer på 20kW med 2 avlastningsventiler var och cykliskt kopplingsmönster.
Sd
Cap.%
C2.2
C2.1 C2.1
C2.2
C2.1
C2.2
C2 C2
C2
C2.1
C2.1
C1.2C1.2C1.2C1.2
C2
C1.1 C2.1C1.1C1.1C1.1C1.1C1.1
C2C2
C1C1C1C1C1C1C1C1C1
Po
Ss
Pc
• För att reducera eekten avlastas den kompressor som har est drifttimmar (C1).
• När C1 är helt avlastad avlastas kompressor C2 med ett steg innan C1 kopplas från.
Obs! Reläutgångar får inte inverteras vid avlastningsventiler. Regulatorn hanterar inverteringen av funktionen. Ingen spänning förekommer vid bypassventilerna när kompressorn inte är i drift. Strömmen slås på omedelbart innan kompressorn startas.
C2.1
C2C2C2
C2C2
90 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
VV
Varvtalsreglerade kompressorer:
Regulatorn kan varvtalsreglera huvudkompressorn i olika kompressorkombinationer. Den variabla delen av den varvtalsreglerade kompressorn används för att fylla på kapacitetsglapp i efterföljande kompressorsteg.
Generellt om hantering:
Ett eller två av de denierade eektstegen för kompressorreglering kan anslutas till en varvtalsregleringsenhet, till exempel en frekvensomformare av VLT-typ.
En utgång ansluts till frekvensomformarens PÅ/AV-ingång samtidigt som en analog utgång (AO) ansluts till frekvensomformarens analoga ingång. PÅ/AV-signalen startar och stoppar frekvensomformaren och den analoga signalen indikerar varvtalet. Det är endast kompressorn denierad som kompressor 1 (1+2) som kan varvtalsregleras.
När steget är i drift kommer det bestå av en fast och en variabel eekt. Den fasta eekten är den som motsvarar ovannämnda minimivarvtal, och den variabla eekten ligger mellan det minsta och högsta varvtalet. Bästa möjliga reglering uppnås genom att den variabla eekten ställs in så att den är högre än efterföljande eektsteg som måste omfattas av regleringen. Om anläggningens eektbehov varierar kraftigt under korta perioder innebär det att behovet av variabel eekt ökar.
Så här slås steget till och från:
Reglering – öka eekten
Om eektbehovet blir större än ”Max. Speed” (Max. varvtal) kommer efterföljande kompressorsteg att slås till. Samtidigt kommer varvtalet för eektsteget att minskas så att eekten minskar exakt lika mycket som det tillslagna kompressorsteget. Genom detta uppnås en helt ”friktionsfri” övergång utan kapacitetsglapp (se skissen).
V
Max.
Start
Min. Min.
V
2
11
Max.
Start
Reglering – minska eekten
Om eektbehovet faller under ”Min. speed” (Min. varvtal) kommer efterföljande kompressorsteg att slås från. Samtidigt kommer eektstegets varvtal att ökas så att eekten ökar exakt lika mycket som det frånslagna kompressorsteget.
Frånslag
Eektsteget slås från när kompressorn nått ”Min. Speed” (Min. var vtal) och eektbehovet har minskat till 1%.
Timerbegränsning för varvtalsreglerade kompressorer
Om en varvtalsreglerad kompressor inte tillåts att starta på grund av en timerbegränsning, tillåts inte heller någon annan kompressor att starta. När timerbegränsningen löpt ut kommer den varvtalsreglerade kompressorn att starta.
Max.
Start
Min.
t
ON OFF
0
Tillslag
Den varvtalsreglerade kompressorn kommer alltid vara den som startas först och stoppas sist. Frekvensomformaren startas när ett eektbehov som motsvarar ovannämnda ”Start speed” (Startvarvtal) uppstår (reläutgången ändras till PÅ och den analoga utgången tar emot en spänning som motsvarar detta varvtal). Det är nu frekvensomformaren som ska öka varvtalet till ”Start speed” (Startvarvtal). Eektsteget kommer nu att slås till, och eektbehovet avgörs av regulatorn. Startvarvtalet ska alltid ställas in så högt att kompressorn snabbt blir smord när den startas.
Säkerhetsfrånslag av varvtalsreglerad kompressor
Om den varvtalsreglerade kompressorn slås från av säkerhetsskäl tillåts andra kompressorer att starta. Så snart som den varvtalsreglerade kompressorn är klar för start, kommer den att bli den första kompressorn som startar.
Som nämnts tidigare ska den variabla delen av varvtalskapaciteten vara större än kapaciteten för efterföljande kompressorsteg för att nå en kapacitetskurva utan ”luckor”. Nedan ges ett par exempel för att illustrera hur varvtalsreglering reagerar på olika paketkombinationer:
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 91
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Sd
a) Variabel kapacitet större än efterföljande kompressorsteg:
När den variabla delen av den varvtalsreglerade kompressorns eekt är större än efterföljande kompressorer kommer det inte att nnas några ”luckor” i eektkurvan.
Exempel: 1 varvtalsreglerad kompressor med en nominell kapacitet vid 50Hz på 10kW – variabelt varvtal på 30–90Hz 2 enstegskompressorer på 10 kW Fast kapacitet = 30 Hz/50 Hz x 10 kW = 6 kW Variabel kapacitet = 60 Hz/50 Hz x 10 kW = 12 kW
Eektkurvan kommer att se ut så här:
Effektbegäran (%)
Po
Ss
10 kW
10 kW 10 kW
30–90 Hz
Pc
40 kW
Sd
Startvarvtal Min. varvtal
20 kW
40 Hz
90 Hz
C1
C1 C2 C2 C2 C2 C1
C1
C1
C3 C3 C1
80 Hz
30 Hz
Tid
När den variabla delen av den varvtalsreglerade kompressorns eekt är större än efterföljande kompressorsteg, kommer det inte att nnas några luckor i eektkurvan. 1 Den varvtalsreglerade kompressorn slås till när eektbehovet
har nått eekten vid startvarvtalet
2) Den varvtalsreglerade kompressorn kommer att öka varvtalet tills den når max. varvtal vid en kapacitet på 18kW
3) Enstegskompressorn C2 på 10kW slås till och varvtalet på C1 minskas så att det motsvarar 8kW(40Hz)
4) Den varvtalsreglerade kompressorn ökar varvtalet tills eekten når 28kW vid maximalt varvtal
5) Enstegskompressorn C3 på 10kW slås till och varvtalet på C1 minskas så att det motsvarar 8kW(40Hz)
6) Den varvtalsreglerade kompressorn ökar varvtalet tills eekten når 38kW vid maximalt varvtal
7) Vid en eektminskning slås enstegskompressorn från när varvtalet på C1 når miniminivån
b) Variabel del är mindre än följande kompressorsteg:
När den variabla delen av den varvtalsreglerade kompressorn är mindre än efterföljande kompressorer kommer det att uppstå luckor i eektkurvan.
Exempel: 1 varvtalsreglerad kompressor med en nominell kapacitet vid 50Hz på 20kW – variabelt varvtalsintervall på 25–50Hz 2 enstegskompressorer på 20kW Fast kapacitet = 25 Hz/50 Hz x 20 kW = 10 kW Variabel kapacitet = 25 Hz/50 Hz x 20 kW = 10 kW
Eektkurvan kommer att se ut så här:
Effektbegäran (%)
60 kW
Po
Ss
20 kW
20 kW 20 kW
25–50 Hz
Pc
Startvarvtal
Min. varvtal
40 kW
20 kW
50 Hz
25 Hz
C1
50 Hz
C1 C1C3
C1 C2 C2 C2 C2 C1
25 Hz
Tid
Eftersom den variabla delen av den varvtalsreglerade kompressorn är mindre än efterföljande kompressorsteg, kommer eektkurvan att ha luckor som inte går att täcka med den variabla kapaciteten.
1) Den varvtalsreglerade kompressorn slås till när eektbehovet har nått eekten vid startvarvtalet
2) Den varvtalsreglerade kompressorn kommer att öka varvtalet tills den når max. varvtal vid en kapacitet på 20kW
3) Den varvtalsreglerade kompressorn kommer att fortsätta köras med maximalt varvtal fram till dess att eektbehovet har ökat till 30kW
4) Enstegskompressorn C2 på 20kW slås till och varvtalet på C1 minskas till miniminivå så att det motsvarar 10kW(25Hz). Total kapacitet = 30kW.
5) Den varvtalsreglerade kompressorn ökar varvtalet tills den totala eekten når 40kW vid maximalt varvtal
6) Den varvtalsreglerade kompressorn kommer att fortsätta köras med maximalt varvtal fram till dess att eektbehovet har ökat till 50kW
7) Enstegskompressorn C3 på 20kW slås till och varvtalet på C1 minskas till miniminivå så att det motsvarar 10kW(25Hz). Total kapacitet = 50kW
8) Den varvtalsreglerade kompressorn ökar varvtalet tills eekten når 60kW vid maximalt varvtal
9) Vid minskning av kapaciteten kommer enstegskompressorn att slås från när varvtalet på C1 är på miniminivå.
92 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Analog utgång
Två varvtalsreglerade kompressorer
Regulatorn kan reglera varvtalet för två kompressorer av samma eller olika storlek. Kompressorerna kan kombineras med enstegskompressorer av samma eller olika storlek beroende på val av kopplingsmönster.
Max. varvtal
Generellt om hantering:
Generellt hanteras de två varvtalsreglerade kompressorerna enligt samma principer som en varvtalsreglerad kompressor. Fördelen med att använda två varvtalsreglerade kompressorer är att de tillåter en mycket låg eekt, något som är fördelaktigt vid låga laster. Man får samtidigt ett mycket stort variabelt regleringsområde.
Kompressor 1 och 2 har sina egna reläutgångar för att starta/ stoppa separata frekvensomformare, till exempel av typen VLT. Bägge frekvensomformarna använder samma analoga utgångssignal (AO) som är ansluten till frekvensomformarens analoga signalingång (de kan dock kongureras för individuella signaler). Reläutgångarna startar och stoppar frekvensomformaren och den analoga signalen indikerar varvtalet.
Förutsättningarna för att använda den här regleringsmetoden är att båda kompressorerna har samma frekvensområde.
De varvtalsreglerade kompressorerna kommer alltid vara de som startas först och stoppas sist.
Pc
Po
Ss
20 kW 20 kW 40 kW
Sd
Startvarvtal
Min. varvtal
Kompr. 1
Kompr. 2
Kompr. 3
Tid
Reglering – minska eekten
De varvtalsreglerade kompressorerna kommer alltid vara de som stoppas sist. När eektbehovet vid cyklisk drift blir mindre än ”Min. speed” för bägge kompressorerna slås den varvtalsreglerade kompressorn med längst drifttid från. Samtidigt ökar varvtalet på den sista varvtalsreglerade kompressorn så att eekten ökas till nivån som matchar den frånslagna kompressorns steg.
Frånslag
Den sista varvtalsreglerade kompressorn slås från när den har nått ”Min. speed” och eektbehovet (önskad kapacitet) har minskat och fallit under 1% (se dock avsnittet om nedpumpningsfunktionen).
Timerbegränsningar och säkerhetsfrånslag
Timerbegränsningar och säkerhetsfrånslag för varvtalsreglerade kompressorer ska hanteras enligt de generella regler som gäller för de olika kopplingsmönstren.
Korta beskrivningar och exempel ges nedan för hantering av två varvtalsreglerade kompressorer och olika kopplingsmönster. Mer information nns i bilagan i slutet av avsnittet.
Tillslag
Den första varvtalsreglerade kompressorn startas när det nns ett eektbehov som matchar inställningen. Startvarvtalet ”Start speed” (reläutgången ändras till PÅ och analogutgången anläggs med spänning som överensstämmer med varvtalet). Det är nu frekvensomformaren som ska öka varvtalet till ”Start speed” (Startvarvtal). Eektsteget slås nu till och eektbehovet bestäms av regulatorn. Startvarvtalet ska alltid ställas in så högt att kompressorn snabbt bli smord när den startas. För ett cykliskt mönster kommer efterföljande varvtalsreglerade kompressor att slås till när den första kompressorn körs på max. varvtal och eektbehovet har nått ett värde som gör att nästa varvtalsreglerade kompressorsteg kan slås till med gällande startvarvtal. Efteråt slås bägge kompressorerna till och körs parallellt. Följande enstegskompressorer slås till och från enligt det valda kopplingsmönstret.
Cyklisk drift
Vid cyklisk drift ska båda de varvtalsreglerade kompressorerna vara av samma storlek, och kompressorernas drifttid utjämnas i enlighet med FIFO-principen (först in, först ut). Kompressorn med minst drifttimmar kommer starta först. Efterföljande varvtalsreglerade kompressor slås till när den första kompressorn körs på max. varvtal och eektbehovet har nått ett värde som gör att nästa varvtalsreglerade kompressorsteg kan slås till med gällande startvarvtal. Efteråt slås bägge kompressorerna till och körs parallellt. Därefter slås enstegskompressorerna till och från enligt FIFO-principen (först in, först ut) för att fördela drifttiden jämnt mellan kompressorerna.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 93
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
t
Ss
Po
10 kW
30–90 Hz 30–90 Hz
20 kW 20 kW 40 kW
Pc
Sd
Cap. %
Startvarvtal
t
90 Hz
C2 C2
C2
C2
C2
C2C1 C3C4 C4 C4
C3C3
C1
C1
C1 C1
C4 C3
C2
C1
C1
C2
C2 C1
56,7 Hz
90 Hz
45 Hz
63,3 Hz
30 Hz
Min. varvtal
Exempel:
• Två varvtalsreglerade kompressorer med nominell kapacitet på 20kW och frekvensområdet 25–60Hz.
• Två enstegskompressorer på vardera 20kW
Ss
25–60 Hz
Po
20 kW
Pc
20 kW 20 kW 20 kW
Sd
Startvarvtal
Min. varvtal
Cap. %
35 Hz
C1C1 C3 C3 C3 C1C4
60 Hz
C2
C2
C2
C1
C1 C1C4 C4
50 Hz
C2
C1
C2
25 Hz
C2
Bäst anpassning
Vid drift enligt bäst anpassning-principen kan de varvtalsreglerade kompressorerna vara av olika storlek och de kan styras så att bästa möjliga eektanpassning uppnås. Den minsta kompressorn startas först. Därefter slås den första kompressorn från och den andra slås till. Till sist slås båda kompressorerna till samtidigt och körs parallellt. Följande enstegskompressorer hanteras alltid enligt kopplingsmönstret ”bäst anpassning”.
Exempel:
• Två varvtalsreglerade kompressorer med en nominell kapacitet på 10kW respektive 20kW
• Frekvensomformare på 25–60Hz
• Två enstegskompressorer på 20 respektive 40kW
Kompressortimers
Tidsfördröjningar för till- och frånslag
Tre tidsfördröjningar kan läggas in för att skydda kompressorn mot frekventa omstarter:
• En minsta drifttid räknat från kompressorns starttid fram till dess att den kan startas igen
• En minsta tid (PÅ-tid) som kompressorn ska köras innan den får stoppas igen
• En minsta AV-tid från och med att en kompressor stoppas fram till dess att den kan startas igen
Tidsfördröjningen används inte när avlastare slås till och från.
Timer
Drifttiden för en kompressormotor registreras hela tiden. Du kan avläsa:
• drifttid för den senaste 24-timmarsperioden
• total drifttid sedan timern nollställdes
Drifttidsutjämning
Den totala drifttiden visas också i fältet ”Equalization time” (Utjämningstid). Vid cyklisk drift används det här fältet för utjämning av drifttiden.
Kopplingsräknare
Antalet gånger som reläet slår till och från registreras löpande. Antal starter kan läsas av här:
• Antal under den senaste 24-timmarsperioden
• Totalt antal sedan räknaren nollställdes
Kompressor med variabel kapacitet
Digital scrollkompressor
Eekten delas in i perioder i form av ”PWM per”. 100% eekt levereras när kylning sker under hela perioden. En frånslagstid krävs för bypassventilen under perioden,
Två oberoende varvtalsreglerade kompressorer
Om de två varvtalsreglerade kompressorerna ska styras asynkront måste de ha varsin analog spänningssignal. Regulatorn startar först en av de varvtalsreglerade kompressorerna. Om eektbehovet ökar startas den andra varvtalsreglerade kompressorn och därefter de enskilda kompressorerna.
Analoga utgångar
Max. varvtal
Nominellt
Startvarvtal Min. varvtal
Den första körs upp till maximalt varvtal. Nummer två aktiveras sedan och körs upp till nominellt varvtal – och hålls kvar där. Varvtalet för nummer ett reduceras samtidigt, så att kapaciteten balanseras. Alla variationer hanteras nu av nummer ett. Om nummer ett når maximalt varvtal ökas varvtalet även för nummer två. Om nummer ett når minimivarvtalet, kommer den att hållas där medan nummer två tar över variationen under sitt nominella varvtal. Vid till- och frånslag jämförs kompressorernas totala drifttid så att de körs lika länge.
och även en tillslagstid kan anges. Ingen kylning (”no cooling”) sker när ventilen är på. Regulatorn beräknar eektbehovet och utför regleringen baserat på bypassventilens tillslagstid. En gräns införs om låg eekt behövs så att kylningen inte går under 10%. Detta beror på att kompressorn har en egen kylning. Detta värde kan ökas vid behov.
Kylning Ingen kylning
Tidsperiod
Min. kapacitet
94 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Comp. cap. %
Copeland Stream-kompressor
PWM-signalen kan också användas för att styra en Stream­kompressor med en avlastningsventil (Stream4) eller en med två avlastare (Stream6). Stream 4: Upp till 50% av kompressoreekten fördelas till ett
relä, och återstående 50–100% går till avlastaren.
Stream 6: Upp till 33% av kompressoreekten fördelas till ett
relä, och återstående 33–100% går till avlastaren.
Bitzer CRII Ecoline
CRII 4: Pulssignalen kan också användas för att styra en CRII
med två avlastare (4-cylindrig version).
Kompressorkapaciteten kan styras från 10 till 100%,
beroende på avlastarnas pulsering. Kompressorns startsignal ansluts till en reläutgång och avlastarna ansluts till halvledarutgångarna, t.ex. DO1 och DO2.
Avlastare 1
Avlastare 2
Avlastare 2 följer avlastare 1, men är förskjuten en halv period.
CRII 6: Pulssignalen kan också användas för att styra en CRII
med tre avlastare (6-cylindrig version). Kompressorsignalen är ansluten till en reläutgång. De två avlastarna är anslutna till halvledarutgångarna, t.ex.
DO1 och DO2. Den tredje är ansluten till en reläutgång. Kompressorkapaciteten kan styras från 10 till 67%,
beroende på avlastarnas puls. Reläet ansluts sedan till den tredje avlastaren. När detta
relä är av kommer kapaciteten att regleras mellan
33 och 100%.
Individuell Sd-övervakning
När regleringen sker med Sd-övervakning kommer en av de tre kompressortyperna att höja eekten om temperaturen närmar sig Sd-gränsvärdet. Detta kommer att leda till bättre kylning av den avlastade kompressorn.
Lastutjämning
I vissa installationer vill man begränsa eekten för den tillslagna kompressorn så att den kan begränsa den totala elbelastningen under vissa perioder. (IT-kretsen påverkas inte direkt.)
Denna begränsning kan aktiveras så här:
• Via signal från nätverket
• Via signal på en DI-ingång + signal via nätverket
• Via signal på två DI-ingångar + signal via nätverket
Signalen som går via nätverket ger samma funktion som om signalen togs emot på DI1.
Till varje digital ingång hör ett gränsvärde som denierar maximalt tillåten eekt för tillslagskompressorn så att en kan klara av eektbegränsningen med två steg.
När en digital ingång är aktiverad begränsas den maximala tillåtna kompressoreekten till den inställda gränsen. Om den faktiska kompressoreekten överstiger denna gräns när den digitala ingången aktiveras, då reduceras eekten i så stor omfattning att den hamnar på eller under inställd maximigräns för den aktuella digitala ingången. Tröskelvärdet får inte understiga kompressorns lägsta eektsteg (startvarvtalet – ”Start speed”).
100%
80% 60% 40% 20%
Lastutjämning DI 1
Lastutjämning DI 2
När båda lastutjämningssignalerna är aktiva används det lägsta gränsvärdet för eekten.
Max. tid
Det går att ställa in en maximitid för låg kompressoreekt. När denna tid har löpt ut övergår systemet till normal reglering fram till dess att sugtrycket har återetablerats. Lastutjämning blir då tillåten.
Lastgräns 1 Lastgräns 2
Överstyra lastutjämning:
För att undvika att lastutjämning leder till temperaturproblem för kylda produkter nns också en överstyrningsfunktion.
En överstyrningsgräns ställs in för sugtrycket samt en fördröjningstid för varje digital ingång.
Om sugtrycket under pågående lastutjämning överskrider inställd överstyrningsgräns P0 och tillhörande fördröjningstider för de två digitala ingångarna löper ut, då kommer lastutjämningen att överstyra signalerna så att kompressoreekten kan ökas fram till dess att sugtrycket återigen ligger under normalt referensvärde. Lastutjämningen kan därefter aktiveras igen.
Larm:
När en digital ingång för lastutjämning aktiveras kommer också ett larm att aktiveras som informerar om att den normala regleringen har överstyrts. Detta larm kan undertryckas om så önskas.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 95
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Injection ON
De elektroniska expansionsventilerna i kylanläggningarna måste vara stängda när inga kompressorer får startas. Det förhindrar att förångarna fylls med vätska som sedan går vidare till en kompressor när regleringen startas igen. Ett av kompressorns styrreläer kan användas för denna funktion, alternativt kan funktionen användas via datakommunikation.
med relä
med datakommunikation
Funktionen beskrivs baserat på sekvensen av händelser nedan: T1) Den sista kompressorn slås från T2) Sugtrycket har ökat till ett värde motsvarande ”Po Ref +
½ NZ + 2 K”, men ingen kompressor kan starta på grund av återstarttimers eller säkerhetsfrånslag
T3) Tidsfördröjningen ”Injection OFF delay” löper ut och
insprutningsventilerna tvångsstängs med en reläsignal eller nätverkssignal
T4) Den första kompressorn är nu redo för start. Nu annulleras
signalen för tvångsstängning via nätverket.
T5) Tidsfördröjningen ”Comp. Start delay” löper ut och signalen
för tvångsstängning som går via reläbrytaren annulleras samtidigt som den första kompressorn tillåts att starta
Vätskeinsprutning i gemensam sugledning
Utsläppsgasens temperatur kan hållas nere genom vätskeinsprutning i sugledningen (inte IT-kretsen). Med en termostatisk expansionsventil seriekopplad med en magnetventil. Den magnetventilen är ansluten till regulatorn.
Ss Po Sd
NC (normalt stängd)
Inject diff. Sd
Inject start Sd
Sd
Ss
Inject diff. SH
Inject start SH
Reglering kan utföras på två sätt:
1. Vätskeinsprutningen regleras enbart på baserat på överhettningen i sugledningen. Två värden ställs in, ett startvärde och ett dierentialvärde där insprutningen stoppas igen.
2. Vätskeinsprutningen regleras både av överhettningen (som beskrivs ovan) och av utsläppstemperaturen Sd. Fyra värden ställs in, de två som nämns ovan och två för Sd-funktionen, ett startvärde och ett dierentialvärde. Vätskeinsprutning startas när bägge startvärdena har passerats och stoppas igen när en av de två funktionerna kopplas från.
Direkt användning av en elektriskt driven expansionsventil av typen AKV
Signalen för tvångsstängning som går via nätet annulleras innan den första kompressorn startar eftersom det tar lite tid att distribuera signalen till alla apparatregulatorer via nätverket.
Beräkning av OD% för insprutning i sugledningen
AKV OD% som en funktion av SH
AKV OD% som en funktion av Sd
96 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Fyra värden justeras – ett startvärde för Sd-temperaturen, ett högsta och ett lägsta överhettningsvärde samt ett periodtidsvärde för AKV-ventilen. Faktiskt använd OD för vätskeinsprutningen är det högsta av de två ovanstående värdena (se bilden ovan). Frekvensbredden för Sd-regleringen är fast inställd på 20K och kan inte ändras. Även ventilen stängs när alla kompressorer har stoppats.
AKV-ventilen stängs av säkerhetsskäl ändå så snart SH faller under 8K för att skydda kompressorerna från att vätska kommer in i sugöppningen.
Pulsbreddsmoduleringssignalen för AKV-ventilen måste hämtas från någon av regulatorns fyra halvledarutgångar.
Tidsfördröjning
En tidsfördröjning kan ställas in som ser till att insprutningen fördröjs med det inställda värdet när den första kompressorn har startats.
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 97
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Säkerhetsfunktioner
Signal från kompressorns säkerhetskontroller
Regulatorn kan övervaka statusen på varje kompressors säkerhetskretsar. Signalen tas direkt från säkerhetskretsen och ansluts till en ingång. (Säkerhetskretsen måste stoppa kompressorn utan att blanda in regulatorn.) Om säkerhetskretsen slås från kommer regulatorn att slå från alla utgångsreläer för kompressorn i fråga och aktivera ett larm. Regleringen fortsätter för de andra kompressorerna.
Allmän säkerhetskrets
Om en lågtrycksbrytare nns i säkerhetskretsen måste den placeras i slutet på kretsen. Den får inte slå från DI-signalerna. (Det nns en risk att regleringen låses och att den inte startar igen.) Detta gäller även exemplet nedan.
Om ett larm behövs som även övervakar lågtryckstermostaten, kan ett allmänt larm denieras (ett larm som inte påverkar regleringen). Se följande avsnitt ”Allmänna övervakningsfunktioner”.
Utökad säkerhetskrets
Det är möjligt att utöka den här övervakningsfunktionen i stället för att förlita sig på en allmän övervakning av säkerhetskretsen. Detta innebär att man får tillgång till ett detaljerat larmmeddelande som talar om exakt vilken del av säkerhetskretsen som fallit bort. Säkerhetskretsens sekvens måste etableras som visats, men det är inte nödvändigt att använda alla delar.
Oljetryck, säkerhet Överström, säkerhet
Motorskydd, säkerhet
Utsläppstemperatur, säkerhet
Utsläpptryck, säkerhet
Allmän säkerhetskrets
En allmän säkerhetssignal kan även tas emot från hela suggruppen. Alla kompressorer slås från när säkerhetssignalen slås från. Funktionen kan inte anslutas till en extern huvudbrytare.
Tidsfördröjning med säkerhetsfrånslag:
Det är möjligt att deniera två fördröjningstider vid övervakning av kompressorsäkerhet:
Fördröjningstid för frånslag: fördröjningstid från säkerhetskretsen till kompressorreläerna slår från och larmet aktiveras (observera att fördröjningstiden är densamma för alla säkerhetsingångar för berörd kompressor).
Tid för säker återstart: Min. tid som en kompressor måste vara OK efter ett säkerhetsfrånslag tills den kan starta igen.
Övervakning av överhettning
Den här funktionen är en larmfunktion som kontinuerligt tar emot mätdata från sugtrycket P0 och suggasenSs. Om överhettning registreras som är lägre eller högre än de inställda gränsvärdena aktiveras ett larm när tidsfördröjningen har löpt ut.
Övervakning av max. temperatur på utsläppsgasen (Sd)
Gemensam Sd-övervakning
Funktionen slår gradvis från kompressorstegen om utsläppstemperaturen blir högre än tillåtet. Frånslagsgränsen kan denieras i intervallet 0 till +195°C.
Funktionen startas vid ett värde som är 10K under det angivna värdet. Idet här läget slås hela kondensatorkapaciteten från samtidigt som 25% av kompressoreekten slås från (men som minst ett steg). Detta upprepas var 30:e sekund. Larmfunktionen är aktiverad. Om temperaturen stiger till det angivna gränsvärdet, slås alla kompressorsteg från direkt.
Larmet avbryts och kompressorstegen får slås till när följande villkor uppfylls:
- temperaturen har sjunkit till 10K under gränsvärdet
- tidsfördröjningen före återstarten har passerats (se nedan)
Normal kondensatorreglering tillåts igen när temperaturen har sjunkit 10K under gränsvärdet.
Individuell Sd-övervakning
Den aktuella kompressorn kopplas ned här när temperaturen överstiger gränsvärdet. – Kolvkompressorn återinkopplas när temperaturen har sjunkit
med 10K
– Skruvkompressorn återinkopplas när temperaturen har sjunkit
med 20K
– Kapaciteten för kompressorer med variabel eekt ökar om
temperaturen närmar sig gränsvärdet. När den väl har slagits från kommer den endast att anslutas när temperaturen har sjunkit med 10K. Om signaler även hämtas från den inbyggda NTC-givaren är nedkopplingsvärdet för den här temperaturen alltid 130°C och återinkopplingsvärdet 120°C
98 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Övervakning av min. sugtryck (P0)
Funktionen slår omedelbart från alla kompressorsteg om sugtrycket faller under tillåtet värde. Frånslagsgränsen kan denieras i intervallet -120 till +30°C. Suget mäts med trycktransmitter P0.
Larmfunktionen aktiveras vid frånslaget:
Larmet avbryts och kompressorstegen får slås till när följande villkor uppfylls: – trycket (temperaturen) ligger över frånslagsgränsen – tidsfördröjningen har löpt ut (se nedan).
Övervakning av max. kondenseringstryck (Pc)
Funktionen kopplar in alla kondensatorsteg och kopplar från ett steg i taget om kondenseringstrycket blir högre än tillåtet. Frånkopplingsgränsen anges ibar. Kondenseringstrycket mäts med trycktransmitter Pc_.
Funktionen aktiveras vid ett värde som är 3K under det angivna värdet. I det här läget slås hela kondensatoreekten från samtidigt som 25% av kompressoreekten slås från (men som minst ett steg). Detta upprepas var 30:e sekund. Larmfunktionen är aktiverad.
Om temperaturen (trycket) höjs till det angivna gränsvärdet kommer följande att inträa: – alla kompressorsteg kommer direkt att slås från – kondensatoreekten förblir tillslagen
Fördröjning av Pc max. larm
Det är möjligt att fördröja meddelandet ”Pc max. alarm”. Regulatorn kommer fortfarande att slå från kompressorerna men sändningen av själva larmet fördröjs. Fördröjningen är praktisk i kaskadsystem där ”max. Pc limit” används för att slå från kompressorer i lågtryckskretsar om högtryckskompressorerna inte har startat.
Tidsfördröjning
Det nns en gemensam tidsfördröjning för ”Monitoring of max. discharge gas temperature” och ”Min. suction pressure”. Efter ett frånslag kan regleringen inte fortsätta förrän tidsfördröjningen har löpt ut. Tidsfördröjningen startar när Sd-temperaturen har sjunkit till 10K under gränsvärdet eller P0 har stigit över P0 min.-värdet.
Larm för högt sugtryck
En larmgräns kan ställas in som börjar gälla när sugtrycket blir för högt. Ett larm kan överföras när den angivna tidsfördröjningen har löpt ut. Regleringen fortsätter oförändrad.
Övervakning av högsta behållartryck
Om behållartrycket närmar sig maxvärdet slås kompressorerna från enligt beskrivningen av övervakning av högsta kondensatortryck. Ett larm överförs när denna gräns har passerats.
Larmet avbryts och kompressorstegen får slås till igen när följande villkor uppfylls: – temperaturen (trycket) har sjunkit till 3K under gränsvärdet – tidsfördröjningen före återstarten har passerats
© Danfoss | DCS (vt) | 2020.11 BC245386497365sv-000601 | 99
Användarhandbok | eektregulator för reglering av transkritisk CO-booster, AK-PC 782A
Oljereglering
Princip
Regulatorn kan reglera trycket i en oljebehållare och säkerställa evakuering av två oljeavskiljare. Evakueringen utförs med ett antal pulser, t.ex. med 1 sekunds varaktighet följt av 1 minuts paus.
Systemet kan styras av signaler från:
• Nivåbrytare på oljeavskiljaren
• Trycktransmitter på oljeavskiljaren
Alla oljeventiler är stängda när huvudbrytaren är avstängd.
Exempel på oljekretsar:
Avskiljare 1
Behållare
Avskiljare 1
Avskiljare 2
Behållare
100 | BC245386497365sv-000601 © Danfoss | DCS (vt) | 2020.11
Loading...
