Danfoss AK-PC 782A User guide [fi]

Käyttöopas
Koneikkosäädin
transkriittisiin CO-boosterjärjestelmiin AK-PC 782A, SW 2,7x
ADAP-KOOL® Refrigeration control systems
www.danfoss.fi/kylma
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Sisältö
Käyttökohde .............................................................................................. 3
Toimintaperiaatteet ................................................................................ 4
2. Säätimen rakenne
Katsaus moduuleihin ...................................................................................... 7
Moduuleille yhteiset tiedot ........................................................................10
Säädin ........................................................................................................ 11
Laajennusmoduuli AK-XM 101A ......................................................13
Laajennusmoduuli AK-XM 102A / AK-XM 102B .......................... 15
Laajennusmoduuli AK-XM 103A ......................................................17
Laajennusmoduuli AK-XM 204A / AK-XM 204B .......................... 19
Laajennusmoduuli AK-XM 205A / AK-XM 205B .......................... 21
Laajennusmoduuli AK-XM 208C ......................................................23
Laajennusmoduuli AK-OB 110 .........................................................25
Laajennusmoduuli EKA 163B / EKA 164B ..................................... 26
Graanen näyttö MMIGRS2 ...............................................................26
Muuntajamoduuli AK-PS 075 / 150 / 250 .....................................27
Tiedonsiirtomoduuli AK-CM 102 ..................................................... 28
Johdatus suunnitteluun ............................................................................... 29
Koneikkosäätimen suunnittelu ................................................................. 31
Tilaus ................................................................................................................... 39
3. Asennus ja kytkentä
Asennus .............................................................................................................40
Kytkentä .............................................................................................................42
4. Kongurointi ja käyttö
Kongurointi ....................................................................................................45
Liitä PC .......................................................................................................45
Käyttöoikeus ........................................................................................... 47
Avaa säätimien kongurointilukko .................................................48
Järjestelmän asennus ..........................................................................49
Aseta laitoksen tyyppi ......................................................................... 50

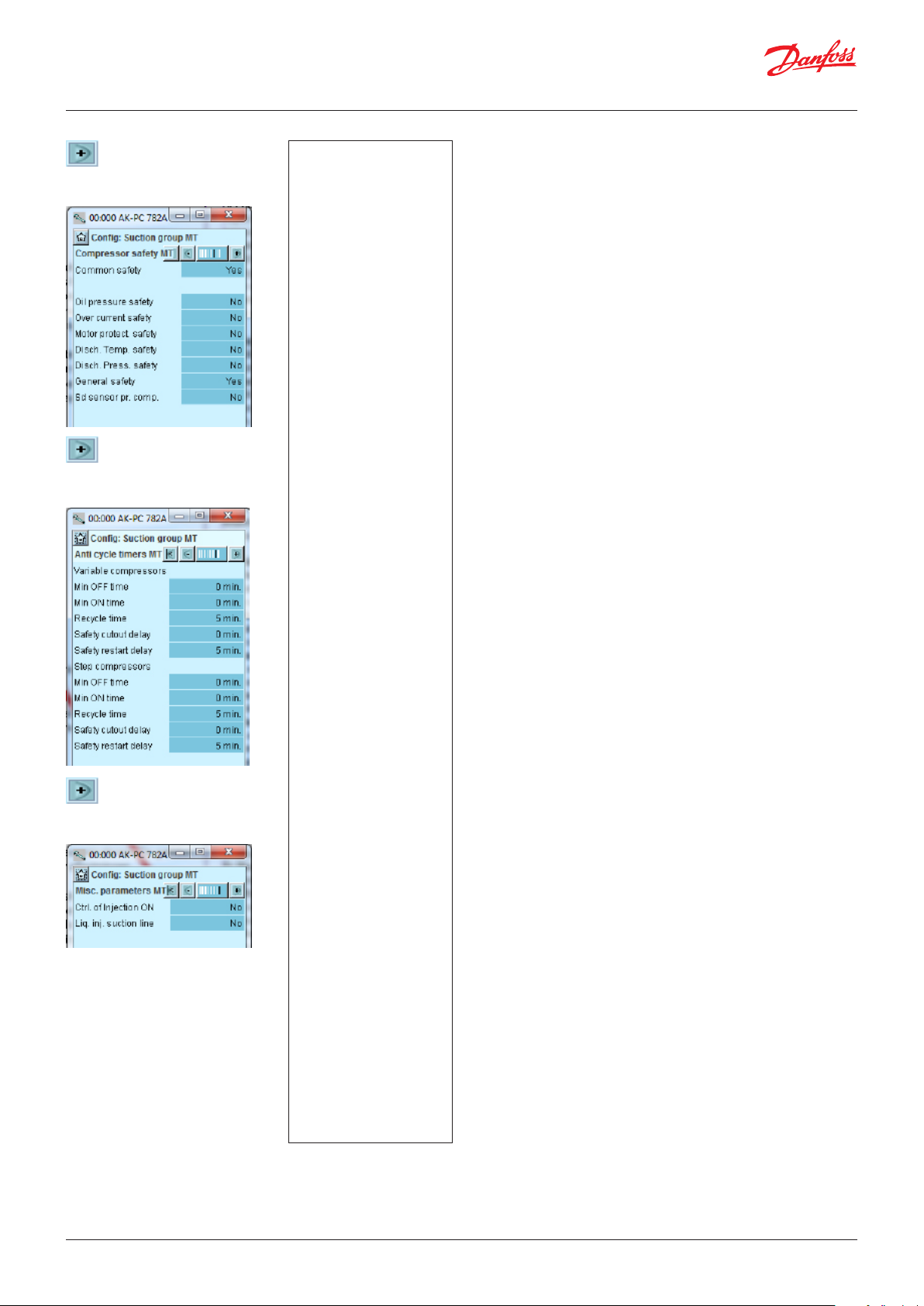

MT-imuryhmän säätöasetukset........................................................51
Aseta öljynpalautus .............................................................................. 56
Aseta lauhdutinpuhaltimien säätö .................................................57
Korkeapainesäädön asetus ................................................................ 59

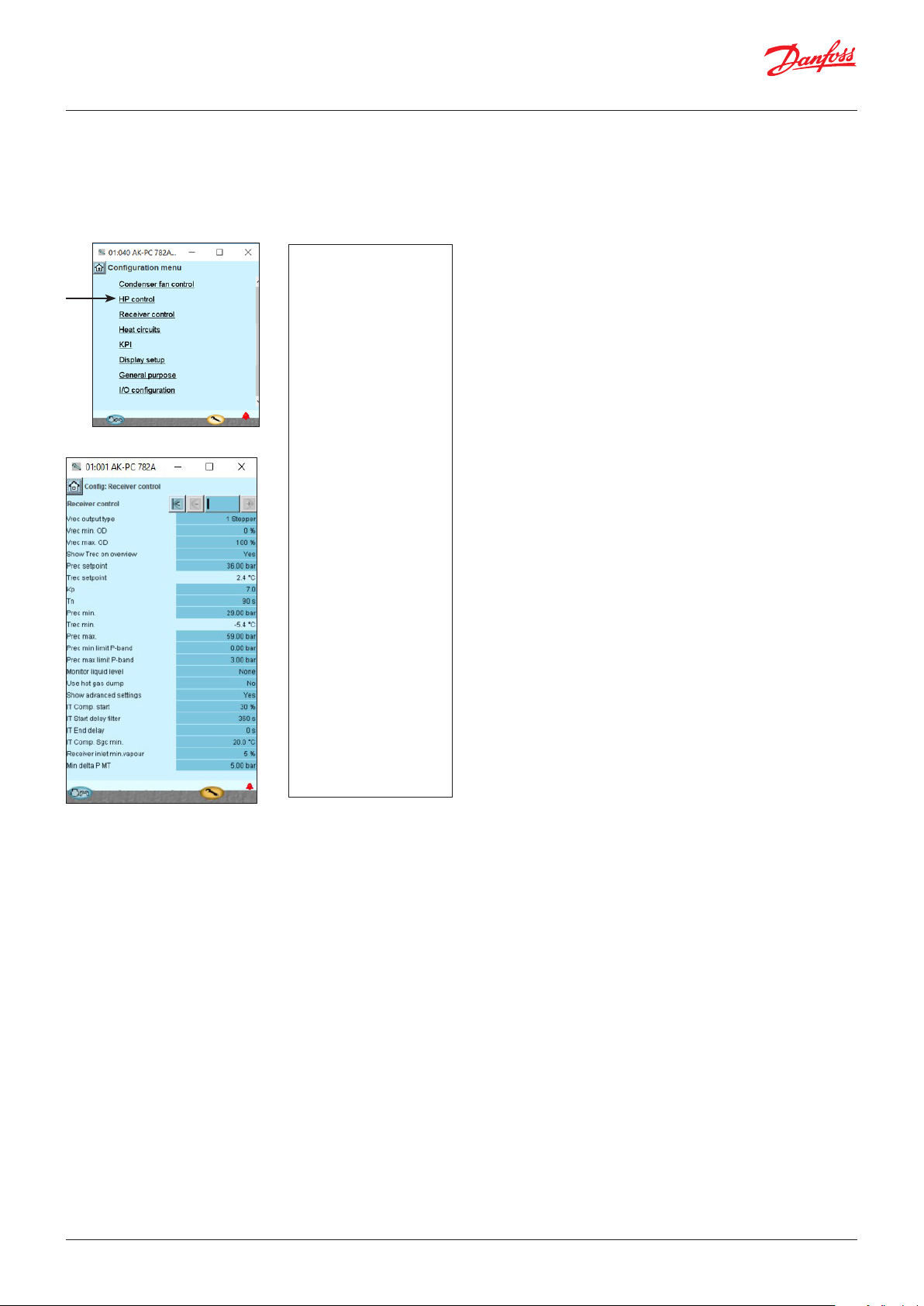

Aseta varaajapaineen säätö ...............................................................60
Varaajapaineen eron säätö "DeltaP" ...............................................61
Aseta lämmöntalteenoton ohjaus ..................................................62
KPI:n asetus..............................................................................................64
Näytön asetus .........................................................................................65
Aseta yleiset toiminnot ....................................................................... 66
Erilliset termostaatit ............................................................................. 67
Erilliset painekytkimet ......................................................................... 67
Erilliset jännitesignaalit ....................................................................... 68
Erilliset hälytyssisääntulot .................................................................. 68
PI-toimintojen erottaminen ..............................................................69
Sisääntulojen ja ulostulojen kongurointi ...................................70
Aseta hälytysprioriteetit .....................................................................72
Lukitse kongurointi ............................................................................ 74
Tarkista kongurointi ...........................................................................75
Liitäntöjen tarkistus ....................................................................................... 77
Asetusten tarkistus ........................................................................................ 79
Aikataulutoiminto .......................................................................................... 81
Asennus verkossa ........................................................................................... 82
Säätimen ensimmäinen käynnistys ......................................................... 83
Käynnistä säädin .................................................................................... 84

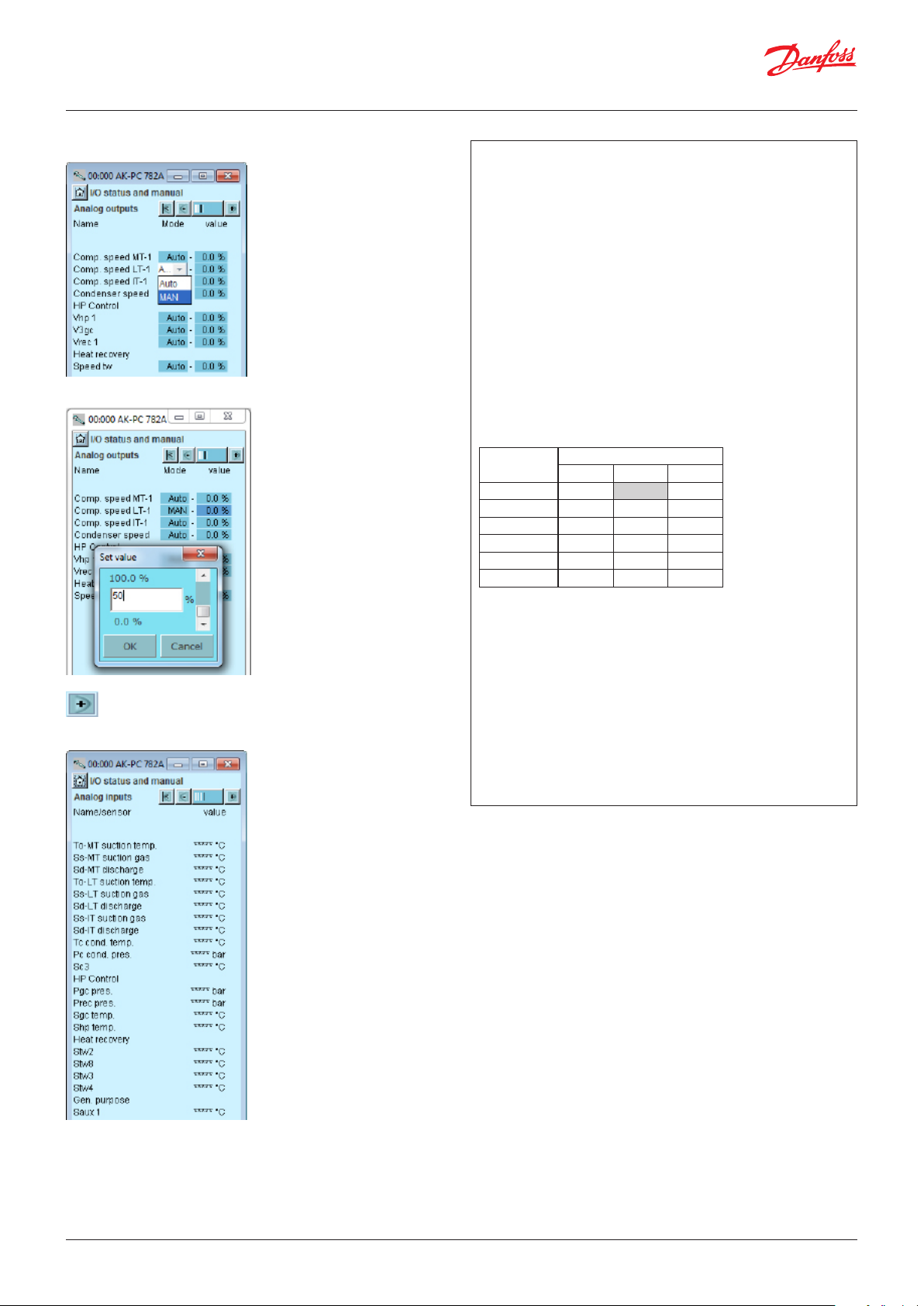

Manuaalinen tehonsäätö ...................................................................85
5. Säätötoiminnot
Imuryhmä ..........................................................................................................86
Kompressoreiden tehonsäätö ...................................................................87
Tehonsäädön menetelmät .................................................................89
Koneikkotyyppi - kompressoriyhdistelmät ..................................90
Kompressoriajastimet .......................................................................... 94
Kierrossäädettävä kompressori ........................................................94
Kuormitusjako ........................................................................................ 95
Ruiskutuslupa ......................................................................................... 96
Nesteen ruiskutus yhteinen imulinjaan ........................................ 96
Turvallisuustoiminnot ..........................................................................98
Öljynpalautus .................................................................................................100
Lauhdutin / kaasunjäähdytin ...................................................................102
Lauhduttimien tehonsäätö ..............................................................102
Lauhdutinpaineen asetusarvo .......................................................102
Tehojakauma ........................................................................................104
Lauhduttimen ohjaus .................................................................................105
Lauhduttimen varotoiminnot ..................................................................105
CO transkriittinen järjestelmä ja lämmöntalteenotto ...................106
Lämmöntalteenotto tai käyttöveden lämmittäminen ..........107
Lämmöntalteenotto ...........................................................................108
CO-kaasun säätöpiirit .......................................................................112
Ejektorin säätö ......................................................................................114
Varaajapaineen säätö .........................................................................118
Rinnakkaiskompressio .......................................................................119
Yleiset seurantatoiminnot .........................................................................120
Muut ..................................................................................................................122
KPI-laskelmat ..................................................................................................126
Liite A – Kompressoriyhdistelmät ja kytkentäkuviot .......................127
Liite B – Hälytystekstit .................................................................................132
2 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
1. Johdanto
Käyttökohde
AK-PC 782A –säätimet ovat täydellisiä säätöyksiköitä kompressoreiden ja lauhduttimien säätöön transkriittisissä CO-boosterjärjestelmissä, joissa on rinnan kytkettyjä kompressoreita. Säätimissä on öljynpalautuksen ohjaus, lämmöntalteenottotoiminto ja CO-paineensäätö. Tehonsäädön lisäksi säädin voi antaa muille säätimille signaaleja säätötilasta, esimerkiksi paisuntaventtiilien pakotetusta sulkemisesta, hälytyssignaaleista ja hälytysviesteistä. Säätimen päätoiminto on ohjata kompressoreita ja lauhduttimia niin, että ne toimivat energiaoptimaalisissa olosuhteissa koko ajan. Sekä imupainetta että lauhdutinpainetta ohjataan signaaleilla painelähettimiltä. Kapasiteettia on säädeltävä imupaineella P0. (Rinnan kytketyn kompressorin P0-signaali saadaan varaajan painelähettimestä.) Toimintoja ovat muun muassa:
• Jopa 8 kompressorin tehonsäätö koordinoitu MT:lle ja IT:lle Jopa 4 kompressorin tehonsäätö LT:lle
• Jopa 3 tehokantta jokaiselle kompressorille
• Öljynerottimen ja öljyvaraajan ohjaus
• Yhden tai kahden kompressorin nopeusohjaus jokaisessa ryhmässä
• Jopa 6 varopiiriä jokaiselle kompressorille
• Mahdollisuus tehonrajoitukseen
• Jos kompressorit eivät pysty käynnistymään, voidaan signaaleja lähettää muille säätimille niin että paisuntaventtiilit suljetaan
• Nesteruiskutuksen sääntely imulinjaan
• Korkeapaineen / matalapaineen / kuumakaasulämpötilan varotoiminto
• Jopa 8 puhaltimen tehonsäätö
• Kelluva asetusarvo suhteessa ulkolämpötilaan.
• Lämmön talteenottotoiminto
• CO2 kaasujäähdytinohjaus ja varaajapaineen säätö
• Ejektorin säätö: HP, LE (neste)
• Puhaltimien varopiirit
• Ulostulojen ja sisääntulojen tila näytetään LEDeillä etupaneelissa
• Hälytyssignaaleja voidaan lähettää datayhteydellä
• Hälytykset näytetään tekstimuodossa, joten hälytyksen syy on helppo havaita.
• Lisäksi kokonaan erillisiä toimintoja, jotka ovat riippumattomia säädöstä, kuten hälytys, termostaatti, paine- sekä PI-säätötoiminnot.
SW = 2,7x
Esimerkkejä
Perinteinen tehonsäätö

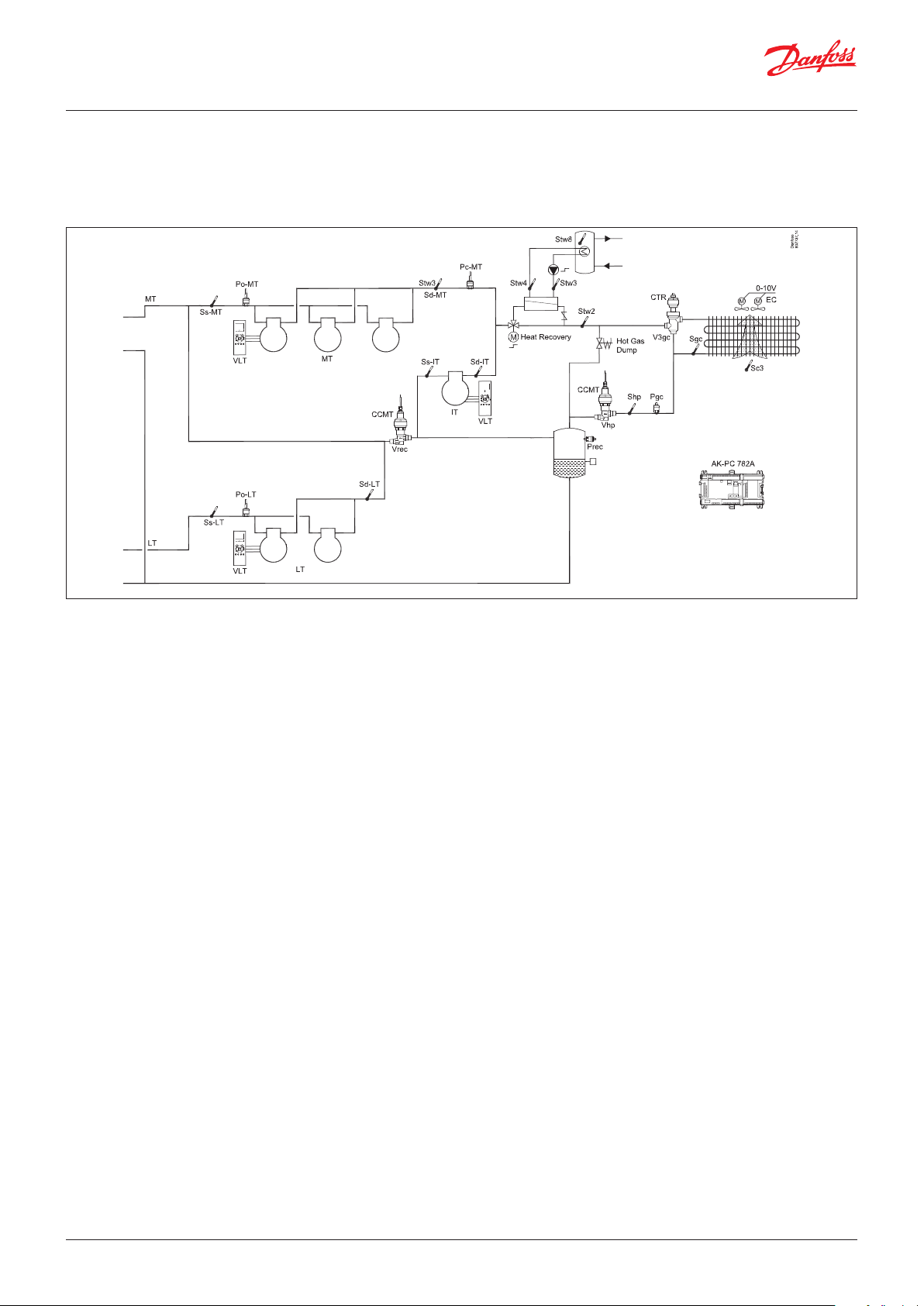

Lämmöntalteenottotoiminnot, lauhdutinpaineen ja varaajapaineen säätö
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 3
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Toimintaperiaatteet
Tämän säädinsarjan suurin etu on se, että sitä voidaan laajentaa laitoksen koon kasvaessa. Säätimet on suunniteltu jäähdytysohjausjärjestelmille, mutta ei millekään tietylle laitteelle. Muunneltavuus toteutetaan ohjelmiston ja liitäntöjen määrittelytavan kautta. Samoja moduuleja käytetään jokaiseen säätöön, ja niiden kokoonpanoa voidaan muuttaa tarvittaessa. Näiden moduulien avulla on mahdollista kehittää laaja valikoima erilaisia säätöjä. Käyttäjän tulee kuitenkin auttaa muokkaamaan säädöt vastaamaan todellisia tarpeita. Nämä ohjeet auttavat vastaamaan avoimiin kysymyksiin, jotta säädöt voidaan määritellä ja liitännät luoda.
Säädin
Yläosa
Alaosa
Edut
• Säätimen koko voi "kasvaa" järjestelmien kasvaessa
• Ohjelmisto voidaan asettaa yhdelle tai useammalle säädölle
• Samoilla komponenteilla saadaan aikaiseksi useita säätöjä
• Laajennusystävällinen, kun järjestelmävaatimukset muuttuvat
• Joustava konsepti: – Säädinsarja yhteisellä rakenteella – Yksi periaate – monta säätökäyttöä – Moduulit valitaan todellisten liitäntätarpeiden perusteella – Samoja moduuleita käytetään säädöstä toiseen
Laajennusmoduulit
Säädin on ohjauksen kulmakivi. Moduulissa on sisääntuloja ja ulostuloja, ja se kykenee käsittelemään pieniä järjestelmiä.
• Alaosa – ja näin ollen liitäntänavat - ovat kaikissa säädintyypeissä samat.
• Yläosa on äly ja sisältää ohjelmiston. Tämä yksikkö vaihtelee säätimen tyypin mukaan. Se toimitetaan kuitenkin aina yhdessä alaosan kanssa.
• Ohjelmiston lisäksi yläosassa on liitäntä tiedonsiirtoa ja osoiteasetusta varten.
Esimerkkejä
Säädinmoduuli voi yksin suorittaa säätelyn, jos liitäntöjä on vähän.
Jos järjestelmä kasvaa ja useampia toimintoja on säädettävä, säädintä voidaan laajentaa. Lisämoduulien avulla voidaan vastaanottaa enemmän signaaleja ja käynnistää ja katkaista enemmän releitä – sen, kuinka monta niitä on ja mitä ne ovat, määrittää käyttötarkoitus.
Jos liitäntöjä on monta, on asennettava yksi tai useampia laajennusmoduuleja.
4 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Suora liitäntä

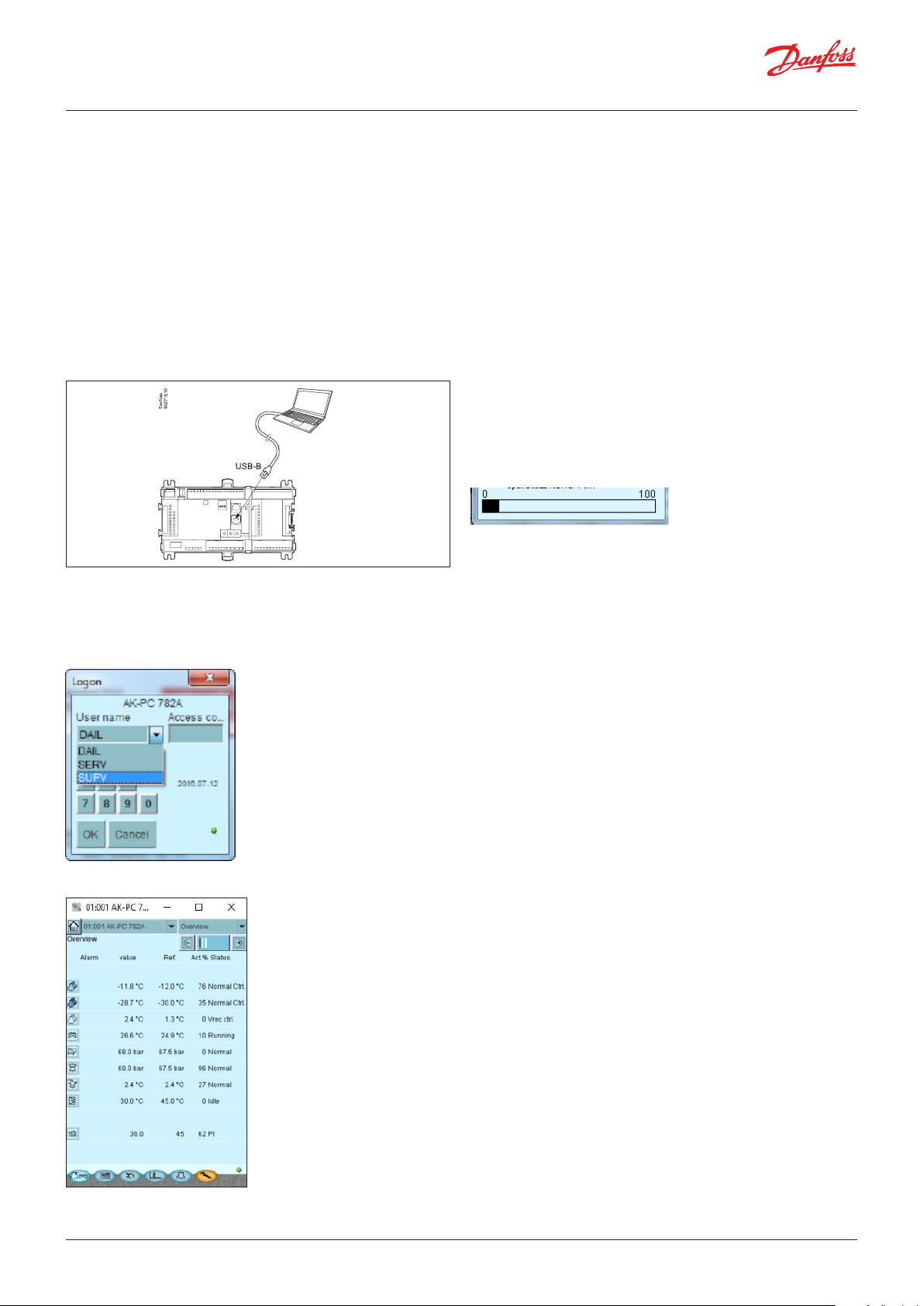

AK-säätimen alkuasetukset ja käyttö tulee toteuttaa "AK-Service Tool" -ohjelman avulla. Ohjelma asennetaan PC:lle, eri toimintojen asetukset ja käyttö suoritetaan säätimen valikkonäyttöjen avulla.
Näytöt Valikkonäytöt ovat dynaamisia siten, että yhden valikon eri asetuksista seuraa eri asetusmahdollisuuksia toisissa valikoissa.
Kun sovellus on yksinkertainen ja liitäntöjä vähän, käyttöönotossa on vähän asetuksia. Jos vastaavassa sovelluksessa on paljon liitäntöjä, käyttöönotossa on monia asetuksia. Yleisnäytöstä pääsee muihin näyttöihin kompressorin ja lauhduttimen säätelyä varten. Näytön alaosasta pääsee moniin yleistoimintoihin, kuten aikatauluun, käsikäyttöön, lokitoimintoon, hälytyksiin ja huoltoon (kongurointi).
Liittäminen verkkoon
Säädin voidaan liittää verkkoon jäähdytyksen ohjausjärjestelmässä yhdessä muiden ADAP-KOOL® säätimien kanssa. Perusasettelujen jälkeen säädintä voidaan etäkäyttää esim. AKM-ohjelmistollamme.
Käyttäjät
Säätimellä on useita käyttökieliä, joista käyttäjä voi valita yhden käyttöönsä. Jos käyttäjiä on useita, jokainen voi tehdä oman kielivalintansa. Kaikille käyttäjille on määrättävä käyttäjäproili, joka joko antaa pääsyn täyteen käyttöön tai rajoittaa käyttöä asteittain alimman tason ollessa pelkkä tietojen katselu. Kielivalinta tehdään Service Tool -ohjelmassa. Mikäli kielivalintaa ei ole Service Tool -ohjelmassa, näytetään englanninkieliset tekstit.
Ulkoinen näyttö
P0- (imu) ja Pc (lauhdutus) -lukemien näyttämistä varten voidaan asentaa ulkoinen näyttö. Jopa neljä näyttöä voidaan asentaa ja seuraavia parametreja voidaan seurataan näytöistä: imupaine/lämpötila, Ss, Sd, lauhdutinpaine/lämpötila, S7 kaasujäähdytyslämpötila, käyttöveden lämpötila lämmön talteenotossa, lämmönsiirtimen lämpötila lämmön talteenotossa. Laitteeseen voi asentaa myös graasen näytön, jossa on ohjauspainikkeet.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 5
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
LEDit
Useiden LEDien avulla voidaan seurata säätimen vastaanottamia ja lähettämiä signaaleja.
n Teho n Comm n DO1 n Tila n DO2 n Service Tool n DO3 n LON n DO4 n I/O Extension n DO5 n Hälytys n DO6 n DO7 n Näyttö n DO8 n Service Pin
Loki
Lokitoiminnosta voidaan määrittää näytettävät mittaustulokset. Kerätyt arvot voidaan tulostaa tai viedä tiedostoon. Tiedosto voidaan avata Excelissä. Huoltotilanteessa mittaustulokset voidaan näyttää trenditoiminnossa. Tällöin mittaukset tehdään reaaliajassa ja näytetään välittömästi.
Hidas vilkkuminen = OK
Nopea vilkkuminen = vastaus gatewaylta
Palaa jatkuvasti = virhe
Ei pala lainkaan = virhe
Vilkkuminen = aktiivinen hälytys / ei kuitattu
Palaa jatkuvasti = aktiivinen hälytys / kuitattu

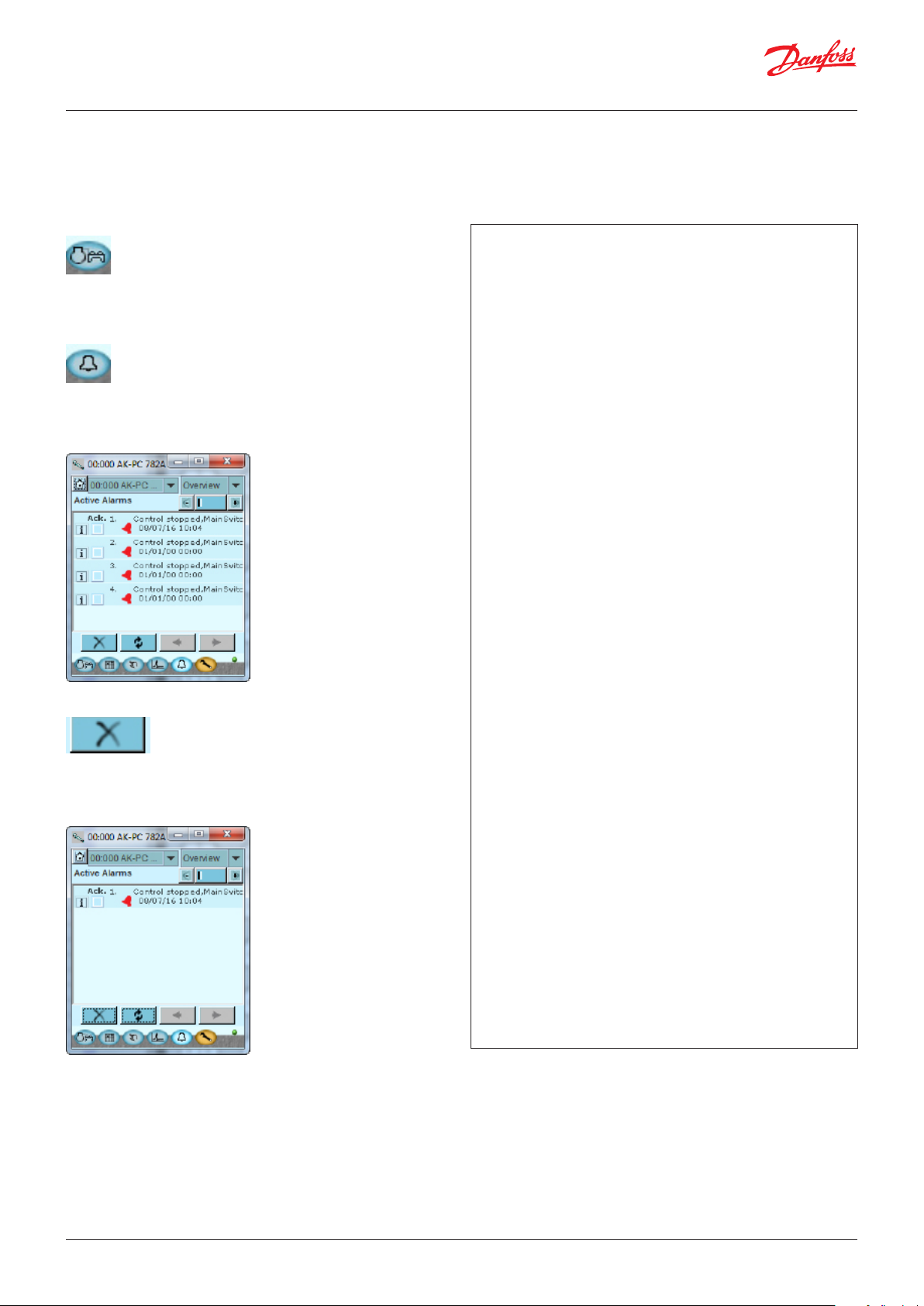

Hälytys
Näyttö antaa yleiskuvan kaikista aktiivisista hälytyksistä. Jos haluat vahvistaa nähneesi hälytyksen, voit pyyhkiä sen pois kuittauskentässä. Jos haluat tietää hälytyksestä enemmän, voit napsauttaa sitä, jolloin esiin tulee tietonäyttö. Vastaava näyttö on olemassa kaikista aiemmista hälytyksistä. Tässä voidaan syöttää tietoja, jos tarvitaan lisätietoja hälytyshistoriasta.
6 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
2. Säätimen rakenne
Tässä osiossa kerrotaan, kuinka säädin on rakennettu. Järjestelmässä säädin perustuu yhtenäiselle moduulille, moduulit poikkeavat toisistaan säätöjen/toimintojen suhteen. Moduulin yläosassa on säätimen ohjelmisto ja erilaiset moduulikohtaiset sisääntulo- ja ulostulosignaalit. Jos sovelluksessa on vain vähän liitäntöjä, perussäädinmoduuli
Katsaus moduuleihin
Säädinmoduuli – kykenee käsittelemään pienten laitosten tarpeet.
Laajennusmoduulit
Kun sisääntulojen tai ulostulojen lukumäärä kasvaa ja tarvitaan lisäsisääntuloja tai -ulostuloja, voidaan säätimeen kytkeä moduuleja. Pistoke moduulin kyljessä välittää sisääntulojännitteen ja tiedonsiirron moduulien välillä.
Yläosa
Säädinmoduulin yläosa sisältää älyn. Tämä on yksikkö, jossa säätö määritellään ja missä tiedonsiirto yhdistyy muihin säätimiin suuremmassa verkossa.
Liitäntätavat
On olemassa erityyppisiä sisääntuloja ja ulostuloja. Yksi tyyppi voi esimerkiksi vastaanottaa signaaleja antureista ja kytkimistä. Toinen voi vastaanottaa jännitesignaalin ja kolmas voi olla releulostulo jne. Eri tyypit esitetään alla olevassa taulukossa.
voi olla riittävä (yläosa ja siihen kuuluva alaosa). Jos sovelluksessa on useita liitäntöjä, on tarpeellista käyttää säädinmoduulia sekä yhtä tai useampaa laajennusmoduulia. Tämä osio tarjoaa selvityksen mahdollisista liitännöistä sekä apua todellisessa sovelluksessa tarvittavien moduulien valintaan.
Valinnainen liitäntä
Kun säätelyä suunnitellaan (otetaan käyttöön), tarvitaan tietty määrä liitäntöjä jaettuna mainituille tyypeille. Tämä liitäntä pitää tehdä joko säädinmoduuliin tai laajennusmoduuliin. Ainoa asia, joka pitää huomioida on, että tyyppejä ei pidä sekoittaa (esimerkiksi analogista sisääntulosignaalia ei pidä kytkeä digitaaliseen sisääntuloon).
Liitäntöjen ohjelmointi
Säätimen tulee tietää, mihin yksittäiset sisääntulo- ja ulostulosignaalit liitetään. Tämä määritellään myöhemmin I/O-konguroinnissa, jossa jokainen yksittäinen liitäntä määritellään seuraavien sääntöjen mukaan:
• mihin moduuliin?
• mihin pisteeseen (liitäntänapoihin)?
• mitä liitetään (esim. painelähetin/tyyppi/painealue)?
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 7
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Laajennusmoduuli, jossa on analogisia lisäsisääntuloja
Ulkoinen näyttö imupaineelle yms.
Alaosa
Säädin analogisilla sisääntuloilla ja releulostuloilla.
Laajennusmoduuli, jossa on lisäreleulostuloja ja analogisia lisäsisääntuloja.
Yläosa
Laajennusmoduuli kahdella analogisella ulostulosignaalilla
Mikäli moduulirivi joudutaan katkaisemaan pituuden tai ulkoisen sijainnin vuoksi, tulisi tiedonsiirtomoduulia käyttää.
Lisäreleulostuloilla varustettua moduulia on saatavana myös versiona, jossa yläosassa on käsikäyttökytkimiä, jotta releet voidaan ohittaa.
8 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
1. Säädin
Tyyppi Toiminto Käyttökohde
AK-PC 782A
Kompressoreiden MT, LT, IT ja lauhdutinpuhaltimien tehonsäädin 8+4 kompressoria, maks. 3 tehokantta, 8 puh., maks. 220 I/O
Transkriittisten CO -boosterjärjestelmien säätö, rinnakkaiskompressio / Öljynpalautus / Lämmöntalteenotto / CO-kaasujäähdytin
2. Laajennusmoduulit ja katsaus sisääntuloihin ja ulostuloihin
Tyyppi Analogiset
sisääntulot
Antureille, painelähettimille jne.
Säädin 11 4 4 - - - -
Laajennusmoduulit
AK-XM 101A 8
AK-XM 102A 8
AK-XM 102B 8
AK-XM 103A 4 4
AK-XM 204A 8
AK-XM 204B 8 x
AK-XM 205A 8 8
AK-XM 205B 8 8 x
AK-XM 208C 8 4
On/O ulostulot On/o sisääntulo
Rele (SPDT)
Kiinteä tila Matalajännite
(DI-signaali)
(maks. 80 V)
Korkeajännite (maks. 260 V)
Analogiset ulostulot
0–10 V DC Venttiileihin,
Askelmoot­torin lähtö
joissa porrastettu ohjaus
Moduuli kytkimillä
Releulostulojen pakko­ohjaukseen
Seuraava laajennusmoduuli voidaan kiinnittää säädinmoduulin PC-levyyn. Tilaa on vain yhdelle moduulille.
AK-OB 110 2
3. AK tarvikkeet
Tyyppi Toiminto Käyttökohde
Toiminta
AK-ST 500 Ohjelmisto AK-säädinten ohjaamiseen AK-käyttö
- PC:n ja AK-säätimen välinen kaapeli USB A-B (standardi IT-kaapeli)
Tarvikkeet Muuntajamoduuli 230 V / 115 V – 24 V DC
AK-PS 075 18 VA
VirransyöttöAK-PS 150 36 VA
AK-PS 250 60 VA
Tarvikkeet Ulkoinen näyttö, joka voidaan kytkeä säätimeen. Näyttämään esim. imupainetta
EKA 163B Näyttö
EKA 164B Näyttö asetuspainikkeilla
MMIGRS2 Graanen näyttö käyttöliittymällä
-
Tarvikkeet Tiedonsiirtomoduuli säätimen jakamista varten
AK-CM 102 Kommunikointimoduuli Datayhteys ulkoisille laajennusmoduuleille
Johto EKA-näytön ja säätimen välillä Pituus = 2 m, 6 m
Johto graasen näytön ja säätimen välillä Pituus = 1,5 m, 3,0 m
Seuraavilla sivuilla esitellään moduulikohtaista tietoa.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 9
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Moduuleille yhteiset tiedot
Syöttöjännite 24 V DC/AC ±20 % Tehontarve AK-__ (säädin) 8 VA
AK-XM 101, 102, 103, 107, AK-CM 102 2 VA AK-XM 204, 205, 208 5 VA
Analogiset sisääntulot Pt 1000 ohm /0 °C Resoluutio: 0,1 °C
Painelähetin tyyppi AKS 32R / AKS 2050 MBS 2050 / AKS 32 (1-5 V)
Muu painelähetin: Ratiometrinen signaali Min. ja maks. paine on asetettava
Jännitesignaali 0–10 V Kontaktitoiminto (On/O) On kun R < 20 ohm
On/o -sisääntulojännitesyötöt Matalajännite
Relelähdöt SPDT
Kiinteän tilan ulostulot Voidaan käyttää kuormituksiin, joita kytketään
Askelmoottorin lähdöt Käytetään askelmoottoreille 20–500 askelta/s
Ympäristön lämpötila Kuljetuksen aikana -40 – 70 °C
Kotelointi Materiaali PC / ABS
Paino ruuviliitinten kanssa Moduulit 100- / 200- / säädinsarjassa N. 200 g / 500 g / 600 g
Hyväksynnät Vastaa EU:n pienjännitedirektiiviä ja EMC-vaa-
0 / 80 V AC/DC Korkeajännite
0 / 260 V AC AC-1 (ohminen) 4 A AC-15 (induktiivinen) 3 A U Vähintään 24 V
ja katkaistaan usein, esim. ejektoriventtiilit, öljyventtiilit, puhaltimet ja AKV-venttiilit
Käytön aikana -20 – 55 °C,
Luokka IP10, VBG 4 Asennus Asennetaan elementtiseinään tai DIN-kiskoon
timuksia
Tarkkuus: ±0,5 °C ±0,5 °C välillä -50 °C ja +50 °C ±1 °C välillä -100 °C ja -50 °C ±1 °C välillä 50 °C ja 130 °C
Resoluutio:1 mV Tarkkuus +/- 10 mV Yhteen moduuliin voidaan liittää enintään 5 painelähetintä
O kun R > 2K ohm (Kontaktien ei tarvitse olla kullattuja)
O: U < 2 V On: U > 10 V
O: U < 24 V On: U > 80 V
Maks. 230 V Matalaa ja korkeaa jännitettä ei saa kytkeä samaan ulostuloryhmään
Maks. 240 V AC, min. 48 V AC Maks. 0,5 A, Vuoto < 1 mA Maks. 1 AKV
Erillinen syöttöjännite: 24 AC/DC
0–95 % RH ( ei kondensoiva) Ei iskuvaikutuksia / tärinää
LVD testattu EN 60730:n mukaan EMC testattu Suoja EN 61000-6-2:n mukaan Päästöt EN 61000-6-3:n mukaan
Mainitut tiedot koskevat kaikkia moduuleita. Jos tiedot ovat mallikohtaisia, tämä mainitaan kyseisen moduulin yhteydessä.
E31024 PC-moduulille
E357029 XM- ja CM-moduuleille
Mitat
Moduulin mitta on 72 mm. 100-sarjan moduulit koostuvat yhdestä moduulista. 200-sarjan moduulit koostuvat kahdesta moduulista. Säätimet koostuvat kolmesta moduulista. Kootun säätimen pituus = n x 72 + 8
10 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Säädin
Toiminto
Sarjassa on useampia säätimiä. Säätimen toiminta riippuu siihen asennetusta ohjelmistosta, mutta ulkoisesti liitännät ovat samanlaisia: 11 analogista sisääntuloa antureille, paineensiirtimille, jännitesignaaleille ja kosketinsignaaleille. 8 digitaalista ulostuloa, joista 4 kiinteä tilan ulostuloa ja 4 releulostuloa.
Syöttöjännite
24 V AC tai DC kytketään säätimeen. Tätä 24 V ei tule käyttää muille säätimille, sillä sitä ei ole galvaanisesti eristetty sisääntuloista ja ulostuloista. Toisin sanoen jokaiselle säätimelle tulee erikseen käyttää muuntajaa. II-luokka vaaditaan. Liitäntänapoja ei tule maadoittaa. Laajennusmoduulien sisääntulojännite tulee oikeanpuoleisen pistokkeen kautta. Muuntajan koko määritellään moduulien kokonaismäärän virrantarpeen perusteella. Painelähettimen sisääntulojännite voidaan ottaa joko 5 V ulostulosta tai 12 V ulostulosta lähettimen tyypistä riippuen.
Datayhteys
Jos säädin liitetään valvontajärjestelmään, tiedon tulee kulkea LON-väylän kautta. Asennus täytyy tehdä erillisten LON-tiedonsiirron ohjeiden mukaisesti.
Osoiteasetukset
1–999, jos kyseessä on AK-SM
Service PIN
Kun säädin on kytkettynä tiedonsiirtokaapeliin, gatewaylla tulee olla tieto uudesta säätimestä. Tämä tieto hankitaan painamalla PIN-painiketta. Tila-LED vilkkuu nopeasti, kun gateway lähettää hyväksymisviestin.
Toiminta
Säätimen kokoonpanon asettelu tulee tehdä "Service Tool"
-ohjelmasta. Ohjelman tulee olla asennettuna PC:lle ja PC:n tulee olla liitettynä säätimeen. Liitin sijaitsee yksikön etuosassa (USB-B).
LEDit
LEDejä on kaksi riviä: Vasen rivi:
• Säätimen jännitesisääntulo
• Tiedonvälitys alemman piirilevyn kanssa aktiivinen (punainen = virhe)
• Ulostulojen DO1–DO8 tila
Oikea rivi:
• Ohjelmiston tila (hidas vilkkuminen = OK)
• Tiedonvälitysyhteys Service Tool-ohjelman kanssa
• Tiedonvälitysyhteys LON:in kanssa
• Tiedonvälitysyhteys AK-CM 102:n kanssa
• Hälytys kun LED vilkkuu
– 1 LED ei ole käytössä
• Tiedonvälitysyhteys näytön kanssa RJ11-pistokkeen kautta
• "Service Pin" -kytkin on aktivoitu
Osoite
n Teho n Comm n DO1 n Tila n DO2 n Service Tool n DO3 n LON n DO4 n I/O Extension n DO5 n Hälytys n DO6 n DO7 n Näyttö n DO8 n Service Pin
Pieni moduuli (optiolevy) voidaan asentaa säätimen alaosaan. Moduuli kuvaillaan myöhemmin tässä dokumentissa.
PIN
Säilytä turvaväli!
Matalaa ja korkeaa jännitettä ei saa kytkeä samaan ulostuloryhmään
Hidas vilkkuminen = OK Nopea vilkkuminen = vastaus gatewaylta Palaa jatkuvasti = virhe Ei pala lainkaan = virhe
Vilkkuminen = aktiivinen hälytys / ei kuitattu Palaa jatkuvasti = aktiivinen hälytys / kuitattu
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 11
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Piste
Analogiset sisääntulot 1–11
Kiinteän tilan ulostulot kohdassa 12–15
Rele tai AKV-kela fx 230 V AC
Signaali
S
Pt 1000 ohm / 0 °C
P
AKS 32R
AKS 32
3: Ruskea
2: Sininen
1: Musta
3: Ruskea
2: Musta
1: Punainen
U
On/O Ulk.
DO
Optiolevy
S1 S2 Saux_ SsA SdA Shr Stw Sgc
P0A P0B PcA PcB Paux Pgc Prec
...
pääkat­kaisin Päivä/ yö Ovi Tasokyt­kin
AKV Komp 1 Komp 2
AKV
Puhallin 1 Hälytys Valo Reunan­lämmitys Sulatus Magneet­tiventtiili
Katso signaali moduulisivulta.
Piste 1 2 3 4 5 6 7 8 9 10 11
Tyyppi AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 AI9 AI10 AI11
24 ja 25 käytössä vain, kun optiolevy on kiinnitettynä.
Piste 12 13 14 15 16 17 18 19
Tyyppi DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8
Signaalin tyyppi
Pt 1000
AKS 32R / AKS 2050 MBS 8250
-1 - xx bar
AKS 32
-1 - zz bar
Signaali Moduuli Piste Liitäntä Signaalityyppi / aktiivinen kun
0–5 V 0–10 V
Aktiivinen kun:
Suljettu
/
Avaa
Aktiivinen kun:
1
Päällä
/
Pois
Napa 15 ja 27: 12 V maks. 100 mA yhteensä.
Napa 16 ja 28: 5 V maks. 100 mA yhteensä.
Liitäntä 17, 18, 29, 30: (Kaapelisuoja)
Painelähettimien kaapelisuojan saa kytkeä vain ’SHLD’ liittimeen.
Releulostulot kohdassa 16–19
1 (AI 1) 1 - 2
2 (AI 2) 3 - 4
3 (AI 3) 5 - 6
4 (AI 4) 7 - 8
5 (AI 5) 9 - 10
6 (AI 6) 11 - 12
7 (AI 7) 13 - 14
8 (AI 8) 19 - 20
9 (AI 9) 21 - 22
10 (AI 10) 23 - 24
11 (AI 11) 25 - 26
12 (DO 1) 31 - 32
13 (DO 2) 33 - 34
14 (DO 3) 35 - 36
15 (DO 4) 37 - 38
16 (DO 5) 39 - 40- 41
17 (DO6) 42 - 43 - 44
18 (DO7) 45 - 46 - 47
19 (DO8) 48 - 49 - 50
24 -
25 -
12 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Laajennusmoduuli AK-XM 101A
Toiminto
Moduuli sisältää 8 analogista sisääntuloa antureille, painelähettimille, jännitesignaaleille ja kytkinsignaaleille.
Syöttöjännite
Moduulin sisääntulojännite tulee edelliseltä rivissä olevalta moduulilta. Syöttöjännite paineensiirtimeen voidaan ottaa joko 5 V:n tai 12 V:n lähdöstä siirrintyypistä riippuen.
LEDit
Vain kaksi ylintä LEDiä ovat käytössä. Ne kuvaavat seuraavaa:
• Jännitteen sisääntulo moduuliin
• Viestintä säätimen kanssa on toiminnassa (punainen = virhe)
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 13
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Piste
Ylhäällä signaalisisääntulo on kahdesta liitäntänavasta vasemmanpuoleinen.
Alhaalla signaalisisääntulo on kahdesta liitäntänavasta oikeanpuoleinen.
S
Pt 1000 ohm / 0 °C
P
AKS 32R
AKS 32
3: Ruskea
2: Sininen
1: Musta
3: Ruskea
2: Musta
1: Punainen
Signaali
S1 S2 Saux SsA SdA Shr Stw Sgc
P0A P0B PcA PcB Paux Pgc Prec
Signaalin tyyppi
Pt 1000
AKS 32R / AKS 2050 MBS 8250
-1 - xx bar
AKS 32
-1 - zz bar
Piste 1 2 3 4
Tyyppi AI1 AI2 AI3 AI4
Piste 5 6 7 8
Tyyppi AI5 AI6 AI7 AI8
Napa 9 ja 15: 12 V maks. 100 mA yhteensä.
Napa 10 ja 16: 5 V maks. 100 mA yhteensä.
Liitäntä 11, 12, 13, 14: (Kaapelisuoja) Painelähettimien kaapelisuojan saa kytkeä vain ’SHLD’ liittimeen.
U
Signaali Moduuli Piste
Liitäntä Signaalin tyyppi /
Aktiivinen kun
...
0–5 V 0–10 V
1 (AI 1) 1 - 2
2 (AI 2) 3 - 4
3 (AI 3) 5 - 6
On/O
Ulk. pääkat­kaisin Päivä/ yö Ovi Taso­kytkin
Aktiivinen
kun:
Suljettu
/
Avaa
4 (AI 4) 7 - 8
5 (AI 5) 17 - 18
6 (AI 6) 19 - 20
7 (AI 7) 21 - 22
8 (AI 8) 23 - 24
14 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Laajennusmoduuli AK-XM 102A / AK-XM 102B
Toiminto
Moduuli sisältää 8 analogista sisääntuloa on/o­jännitesignaaleille.
Signaali AK-XM 102A on matalajännitesignaaleille.
AK-XM 102B on korkeajännitesignaaleille.
Syöttöjännite
Moduulin sisääntulojännite tulee edelliseltä rivissä olevalta moduulilta.
LEDit
Ne ilmaisevat:
• Jännitteen sisääntulo moduuliin
• Viestintä säätimen kanssa on toiminnassa (punainen = virhe)
• Yksittäisten sisääntulojen 1–8 tila (LED palaa = jännite
AK-XM 102A
Maks. 24 V
On/O: On: DI > 10 V AC/DC O: DI < 2 V AC/DC
AK-XM 102B
Maks. 230 V
On/O: On: DI > 80 V AC O: DI < 24 V AC
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 15
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Piste
Signaali Aktiivinen kun
DI Ulk.
AK-XM 102A: Maks. 24 V AK-XM 102B: Maks. 230 V
(Moduuli voi rekisteröidä pulssisignaalin esimerkiksi reset-toiminnosta.)
pääkat­kaisin
Päivä/yö
Komp. turval­lisuus 1
Komp. turval­lisuus 2
Taso­kytkin
Suljettu
(jännite päällä)
Avaa
(jännite pois)
Piste 1 2 3 4
Tyyppi DI1 DI2 DI3 DI4
Piste 5 6 7 8
Tyyppi DI5 DI6 DI7 DI8
/
Signaali Moduuli Piste Liitäntä Aktiivinen kun
1 (DI 1) 1 - 2
2 (DI 2) 3 - 4
3 (DI 3) 5 - 6
4 (DI 4) 7 - 8
5 (DI 5) 9 - 10
6 (DI 6) 11 - 12
7 (DI 7) 13 - 14
8 (DI 8) 15 - 16
16 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Laajennusmoduuli AK-XM 103A
Toiminto
Moduuli sisältää: 4 analogista sisääntuloa antureille, paineensiirtimille, jännitesignaaleille ja kosketinsignaaleille. 4 analogista jänniteulostuloa 0 - 10 V
Syöttöjännite
Moduulin sisääntulojännite tulee edelliseltä rivissä olevalta moduulilta.
Syöttöjännite paineensiirtimeen voidaan ottaa joko 5 V:n tai 12 V:n lähdöstä siirrintyypistä riippuen.
Galvaaninen eristys
Tulot on eristetty lähdöistä galvaanisesti. Lähdöt AO1 ja AO2 on galvaanisesti eristetty AO3:sta ja AO4:stä.
LEDit
Vain kaksi ylintä LEDiä ovat käytössä. Ne kuvaavat seuraavaa:
• Jännitteen sisääntulo moduuliin
• Viestintä säätimen kanssa on toiminnassa (punainen = virhe)
Suurin kuorma
I < 2,5 mA R > 4 k
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 17
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Piste
Ylhäällä signaalisisääntulo on kahdesta liitäntänavasta vasemmanpuoleinen.
Alhaalla signaalisisääntulo on kahdesta liitäntänavasta oikeanpuoleinen.
S
Pt 1000 ohm / 0 °C
P
AKS 32R
3: Ruskea
2: Sininen
1: Musta
AKS 32
3: Ruskea
2: Musta
1: Punainen
Signaali
S1 S2 Saux SsA SdA Shr Stw Sgc
P0A P0B PcA PcB Paux Pgc Prec
Signaalin tyyppi
Pt 1000
AKS 32R / AKS 2050 MBS 8250
-1 - xx bar
AKS 32
-1 - zz bar
Piste 1 2 3 4
Tyyppi AI1 AI2 AI3 AI4
Piste 5 6 7 8
Tyyppi AO1 AO2 AO3 AO4
Napa 9: 12 V maks. 100 mA yhteensä.
Napa 10: 5 V maks. 100 mA yhteensä.
Napa 11, 12: (Kaapelisuoja) Painelähettimien kaapelisuojan saa kytkeä vain ’SHLD’ liittimeen.
Galvaaninen eristys: AI 1-4 ≠ AO 1-2 ≠ AO 3-4
U
...
0–5 V 0–10 V
Signaali Moduuli Piste Liitäntä
1 (AI 1) 1 - 2
2 (AI 2) 3 - 4
Signaalityyppi /
aktiivinen kun
3 (AI 3) 5 - 6
On/O
Ulk. pääkat­kaisin Päivä/yö
Ovi Taso­kytkin
Aktiivi-
nen kun:
Suljettu
/
Avaa
4 (AI 4) 7 - 8
5 (AO 1) 17 - 18
6 (AO 2) 19 - 20
7 (AO 3) 21 - 22
8 (AO 4) 23 - 24
AO
0-10 V
18 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Laajennusmoduuli AK-XM 204A / AK-XM 204B
Toiminto
Moduuli sisältää 8 releulostuloa.
Syöttöjännite
Moduulin sisääntulojännite tulee edelliseltä rivissä olevalta moduulilta.
Vain AK-XM 204B Releen pakko-ohjaus
Kahdeksan vaihtokytkintä edessä mahdollistavat releen pakko-ohjauksen. Joko asento OFF tai ON. Auto-asennossa säädin suorittaa ohjauksen.
LEDit
LEDejä on kaksi riviä. Ne kuvaavat seuraavaa: Vasen rivi:
• Säätimen jännitesisääntulo
• Tiedonvälitys alemman piirilevyn kanssa aktiivinen (punainen = virhe)
• Ulostulojen DO1-DO8 tila
Oikea rivi: (Vain AK-XM 204B):
• Releiden pakko-ohjaus
ON = pakko-ohjaus OFF = ei pakko-ohjausta
AK-XM 204A AK-XM 204B
Sulakkeet
Yläosan takana on sulake kullekin ulostulolle.
Maks. 230 V AC-1: maks. 4 A (ohminen) AC-15: maks. 3 A (Induktiivinen)
AK-XM 204B Releen pakko-ohjaus
Säilytä turvaväli!
Matalaa ja korkeaa jännitettä ei saa kytkeä samaan ulostuloryhmään
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 19
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Piste
Piste 1 2 3 4 5 6 7 8
Tyyppi DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8
Signaali Aktiivinen kun
DO
Komp. 1
Komp. 2
Puhallin 1
Hälytys
Magneet­tiventtiili
Päällä
/
Pois
Signaali Moduuli Piste Liitäntä Aktiivinen kun
1 (DO 1) 25 - 27
2 (DO 2) 28 - 30
3 (DO 3) 31 - 33
4 (DO 4) 34 -36
5 (DO 5) 37 - 39
6 (DO 6) 40 - 41 - 42
7 (DO 7) 43 - 44 - 45
8 (DO 8) 46 - 47 - 48
20 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Laajennusmoduuli AK-XM 205A / AK-XM 205B
Toiminto
Moduuli sisältää: 8 analogista sisääntuloa antureille, paineensiirtimille, jännitesignaaleille ja kosketinsignaaleille. 8 releulostuloa.
Syöttöjännite
Moduulin sisääntulojännite tulee edelliseltä rivissä olevalta moduulilta.
Vain AK-XM 205B
Releen pakko-ohjaus
Kahdeksan vaihtokytkintä edessä mahdollistavat releen pakko-ohjauksen. Joko asento OFF tai ON. Auto-asennossa säädin suorittaa ohjauksen.
LEDit
LEDejä on kaksi riviä. Ne kuvaavat seuraavaa: Vasen rivi:
• Säätimen jännitesisääntulo
• Tiedonvälitys alemman piirilevyn kanssa aktiivinen (punainen = virhe)
• Ulostulojen DO1–DO8 tila
Oikea rivi: (Vain AK-XM 205B):
• Releiden pakko-ohjaus
– ON = pakko-ohjaus – OFF = ei pakko-ohjausta
Sulakkeet
Yläosan takana on sulake kullekin ulostulolle.
AK-XM 205A AK-XM 205B
maks. 10 V
Maks. 230 V
AC-1: maks. 4 A (ohminen) AC-15: maks. 3 A (Induktiivinen)
Säilytä turvaväli!
Matalaa ja korkeaa jännitettä ei saa kytkeä samaan ulostuloryhmään
AK-XM 205B Releen pakko-ohjaus
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 21
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Piste
S
Pt 1000 ohm / 0 °C
P
AKS 32R
AKS 32
U
On/O
DO
3: Ruskea
2: Sininen
1: Musta
3: Ruskea
2: Musta
1: Punainen
Signaali
S1 S2 Saux SsA SdA Shr Stw Sgc
P0A P0B PcA PcB Paux Pgc Prec
...
Ulk. pääkat­kaisin Päivä/yö Ovi Taso­kytkin
Komp 1 Komp 2 Puhallin 1 Hälytys Valo Reunan­lämmitys Sulatus Magneet­tiventtiili
Signaalin tyyppi
Pt 1000
AKS 32R / AKS 2050 MBS 8250
-1 - xx bar
AKS 32
-1 - zz bar
0–5 V 0–10 V
Aktiivinen
kun:
Suljettu
/
Avaa
Aktiivinen
kun:
on
/
Pois
Piste 1 2 3 4 5 6 7 8
Tyyppi AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8
Napa 9 ja 21: 12 V maks. 100 mA yhteensä.
Napa 10 ja 22: 5 V maks. 100 mA yhteensä.
Napa 11, 12, 23, 24 :
(Kaapelisuoja) Painelähettimien kaapelisuojan saa kytkeä vain ’SHLD’ liittimeen.
Piste 9 10 11 12 13 14 15 16
Tyyppi DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8
Signaali Moduuli Piste Liitäntä Signaalityyppi / aktiivinen kun
1 (AI 1) 1 - 2 2 (AI 2) 3 - 4 3 (AI 3) 5 - 6 4 (AI 4) 7 - 8 5 (AI 5) 13 - 14 6 (AI 6) 15 - 16 7 (AI 7) 17 - 18 8 (AI 8) 19 -20
9 (DO 1) 25 - 26 - 27 10 (DO 2) 28 - 29 - 30 11 (DO 3) 31 - 30 - 33 12 (DO 4) 34 - 35 - 36 13 (DO 5) 37 - 36 - 39
14 (DO6) 40 - 41 - 42 15 (DO7) 43 - 44 - 45 16 (DO8) 46 - 47 - 48
22 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Laajennusmoduuli AK-XM 208C
Toiminto
Moduuli sisältää: 8 analogista sisääntuloa antureille, paineensiirtimille, jännitesignaaleille ja kosketinsignaaleille. 4 lähtöä askelmoottoreille.
Syöttöjännite
Moduulin sisääntulojännite tulee edelliseltä rivissä olevalta moduulilta. Tässä sisääntulojännitteenä 5 VA.
Venttiilien sisääntulojännitteen on tultava erillisestä jännitelähteestä, joka on galvaanisesti eristettävä. II-luokka vaaditaan. (Tehovaatimukset: 7,8 VA säätimelle + x VA per venttiili).
UPS voi olla tarpeen, jos venttiilien on auettava/sulkeuduttava virtakatkon aikana.
LEDit
LEDejä on yksi rivi, ne ilmaisevat seuraavaa:
• Jännitteen sisääntulo moduuliin
• Tiedonvälitys alemman piirilevyn kanssa aktiivinen (punainen = virhe)
• Step1 - step4 OPEN: Vihreä = Avoin
• Step1 - step4 CLOSE: Vihreä = Suljettu
• Punainen vilkkuu = Virhe, moottori tai yhteys
Erillinen virtalähde tarvitaan 24 V AC/DC / fx. 13 VA
Lähtösignaali:
24 V DC
20-500 askelta/s Maks. vaihevirta = 325 mA RMS
∑ P
maks.
Venttiiliyhteyttä ei saa katkaista releellä
maks. 10 V
L = maks. 30 m
= 21 VA
Venttiilin tiedot
Tyyppi P
ETS 12.5 - ETS 400 KVS 15 - KVS 42 CCMT 2 - CCMT 8 CCM 10 - CCM 40 CTR 20
CCMT 16 - CCMT 42 5,1 VA
CCMT - 3L/5L/8L 4,0 VA
1,3 VA
Virransyöttö: AK-XM 208C:
Fx: 7,8 + (4 x 1,3) = 13 VAAK-PS 075 Fx: 7,8 + (4 x 5,1) = 28,2 VA AK-PS 150
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 23
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Piste
CCMT
Askel / Napa
ETS CCM / CCMT CTR KVS
Piste 1 2 3 4 5 6 7 8
Tyyppi AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8
Napa 17: 12 V maks. 100 mA yhteensä.
Napa 18: 5 V maks. 100 mA yhteensä.
Napa 19, 20: (Kaapelisuoja)
Piste 9 10 11 12
Vaihe 1 2 3 4
Tyyppi AO
1 25 26 27 28
2 29 30 31 32
3 33 34 35 36
4 37 38 39 40
Valkoinen Musta Punainen Vihreä
Venttiili Moduuli Vaihe Liitäntä
1 (liitäntäkohta 9) 25 - 28
2 (liitäntäkohta 10) 29 - 32
3 (liitäntäkohta 11) 33 - 36
4 (liitäntäkohta 12) 37 - 40
24 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Laajennusmoduuli AK-OB 110
Toiminto
Moduuli sisältää kaksi analogista jännitelähtöä 0–10 V.
Syöttöjännite
Moduulin sisääntulojännite tulee ohjausmoduulilta.
Sijoittaminen
Moduuli sijoitetaan ohjausmoduulin PC-levyyn.
Piste
Kahta lähtöä varten on liitäntäkohdat 24 ja 25. Ne on esitetty aiemmalla sivulla, jossa mainitaan myös säädin.
Suurin kuorma I < 2,5 mA R > 4 kohm
AO
AO 0–10 V
Moduuli
Piste 24 25
Tyyppi AO1 AO 2
1
AO2
AO1
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 25
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Laajennusmoduuli EKA 163B / EKA 164B
Toiminto
Säätimen tärkeiden mittausten, esim. laitteen lämpötilan, imupaineen tai lauhtumispaineen näyttö. Yksittäisten toimintojen asetus voidaan tehdä näytön ohjauspainikkeilla. Käytettävä säädin määrää, mitkä mittaukset ja asetukset ovat mahdollisia.
Liitäntä
Laajennusmoduuli liitetään säädinmoduuliin kaapelilla, jossa on pistokeliitännät. Jokaista moduulia kohti on käytettävä yhtä kaapelia. Kaapeleita toimitetaan eripituisina.
Molemmat näyttötyypit (painikkeilla tai ilman) voidaan liittää johonkin näyttöulostuloista A, B, C ja D. Esim. A: P0. Imupaine °C. B: Pc. Lauhdutinpaine °C.
Kun säädin käynnistyy, näytössä näkyy liitetty ulostulo.
- - 1 = ulostulo A
- - 2 = ulostulo B
jne.
EKA 163B EKA 164B
Sijoittaminen
Laajennusmoduuli voidaan sijoittaa korkeintaan 15 metrin etäisyydelle säätimestä.
Piste
Näyttömoduulille ei tarvitse määrittää liitäntäkohtaa.
Graanen näyttö MMIGRS2
Toiminto
Arvojen asettaminen ja näyttö säätimessä.
Liitäntä
Laajennusmoduuli liitetään säätimeen kaapelilla, jossa on RJ11 pistokeliitännät.
Syöttöjännite
Vastaanotetaan säätimestä kaapelin ja RJ11-liittimen kautta. Älä yhdistä erillistä virransyöttöä tähän näyttöön.
Johdotus
Näyttö on johdotettava. Asenna liitäntäkaapeli liittimien H ja R väliin. (AK-PC 782A -säätimessä on sisäinen johdotus.)
Sijoittaminen
Näyttö voidaan sijoittaa korkeintaan 3 metrin etäisyydelle säätimestä.
Piste / osoite
Näyttömoduulille ei tarvitse määrittää liitäntäkohtaa. Osoite on kuitenkin vahvistettava. Katso lisätietoja säätimen ohjeista.
26 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Yhteyden luomiseksi näyttö täytyy kytkeä ja MMIGRS2-osoite aktivoida.
Asetus:
1. Paina ”x”- ja ”enter”-painiketta yhtä aikaa 5 sekunnin ajan. Myöhemmin Bios-valikko näytetään.
2. Valitse ”MCX selection” (MCX-valinta) -rivi, paina ”enter”.
3. Valitse ”Man selection” (käsivalinta) -rivi, paina ”enter”.
4. Osoite näkyy nyt. Tarkista, että osoite on 001 ja paina ”enter”. Tiedot ladataan sitten säätimestä.
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Muuntajamoduuli AK-PS 075 / 150 / 250
Toiminto
24 V syöttö säätimelle.
Syöttöjännite
230 V AC tai 115 V AC (100–240 V AC)
Sijoittaminen
DIN-kiskolla
Vaikutus
Tyyppi Ulostulojännite Ulostulovirta Teho
AK-PS 075 24 V DC 0,75 A 18 VA
AK-PS 150 24 V DC (säädettävä) 1,5 A 36 VA
AK-PS 250 24 V DC (säädettävä) 2,5 A 60 VA
Mitat
Tyyppi Korkeus Leveys
AK-PS 075 90 mm 36 mm
AK-PS 150 90 mm 54 mm
AK-PS 250 90 mm 72 mm
Class II
Sisääntulo säätimeen
Yhteet
AK-PS 075
AK-PS 150
AK-PS 250
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 27
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Tiedonsiirtomoduuli AK-CM 102
Toiminto
Tämä moduuli on uusi tiedonsiirtomoduuli, joka tarkoittaa että laajennusmoduulirivi voidaan katkaista. Moduuli kommunikoi säätimen kanssa datayhteyden kautta, ja siirtää tietoa säätimen ja kytkettyjen laajennusmoduulien välillä.
Liitäntä
Tiedonsiirtomoduuli ja säädin on varustettu RJ 45 pistokkeilla. Mitään muuta ei tulisi liittää tähän tiedonsiirtoon – yhteen säätimeen saa maksimissaan kytkeä 5 tiedonsiirtomoduulia.
Tiedonsiirtokaapeli
Sisältyy yksi metri seuraavaa: ANSI/TIA 568 B/C CAT5 UTP ja RJ45-liittimet.
Sijainti
Korkeintaan 30 m säätimestä (Tiedonsiirtojohdon maks. pituus on 30 metriä)
Syöttöjännite
24 V AC tai DC tulisi kytkeä tiedonsiirtomoduuliin. 24 V voidaan ottaa samasta virtalähteestä, joka toimii säätimen virtalähteenä. (Tiedonsiirtomoduulin sisääntulojännite on galvaanisesti eristetty laajennusmoduuleista). Liitäntänapoja ei tule maadoittaa. Virrankulutus määräytyy moduulien virrankulutuksen mukaan. Säädinjohdon kuorma ei saa ylittää 32 VA. Kutakin AK-CM 102 johtoa kohti kuorma ei saa ylittää 20 VA.
Piste
I/O-moduulien liitäntäkohdat tulee määrittää kuin ne olisivat laajennuksia toisilleen.
Osoite
Ensimmäisen tiedonsiirtomoduulin osoitteeksi asetetaan 1. Mikäli toinen moduuli, sen osoitteeksi asetetaan 2. Korkeintaan 5:lle moduulille voidaan antaa osoite.
Johdotus
Viimeisen tiedonsiirtomoduulin lopetuskytkin tulee asettaa ON-tilaan. Säädin tulisi asettaa pysyvästi = ON.
Maks. 32 VA
Maks. 20 VA
Maks. 20 VA
Varoitus!
Lisämoduuleja ei voida asentaa ennen kuin lopetusmoduuli on asennettu. (Tässä moduulin nro 11 jälkeen; katso piirustus.) Konguroinnin jälkeen osoitetta ei saa muuttaa.
28 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Johdatus suunnitteluun
Seuraava tulee ottaa huomioon, kun laajennusmoduulien määrää suunnitellaan. Joitakin signaaleja saatetaan joutua muuttamaan, jotta voidaan välttyä käyttämästä lisämoduulia.
• ON/OFF-signaali voidaan vastaanottaa kahdella tavalla. Joko kontaktisignaalina analogisessa sisääntulossa tai jännitteenä matala- tai korkeajännitemoduulissa.
• ON/OFF-ulostulosignaali voidaan antaa kahdella tavalla. Joko relekytkimellä tai kiinteän tilan lähdöllä (transistorirele). Ensisijainen ero on sallittu kuormitus ja se, että relekytkin sisältää katkaisukytkimen.
Toiminnot
Kellotoiminto
Säätimessä on kellotoiminto sekä kesä- ja talviajan välinen vaihto. Kellon asetukset säilyvät ainakin 12 tunnin ajan sähkökatkon sattuessa. Kellon asetukset säilyvät myös silloin, jos säätimen verkkoyhteys muodostetaan keskusyksikön kautta.
Säätö ON/OFF
Säätö voidaan aloittaa ja lopettaa ohjelman avulla. Myös ulkoinen käynnistys/pysäytys voidaan kytkeä.
Varoitus! Toiminto pysäyttää kaiken säädön, myös mahdollisen korkeapainesäädön. Liiallinen paine voi johtaa varoventtiilin laukeamiseen.
Kompressoreiden käynnistys/pysäytys
Ulkoinen käynnistys/pysäytys voidaan kytkeä.
Hälytystoiminto
Jos säätimeltä halutaan siirtää hälytys eteenpäin, voidaan releulostulo määritellä hälytysreleeksi.
Alla on mainittu toimintoja ja liitäntöjä, joita voidaan joutua harkitsemaan, kun säädintä suunnitellaan. Säätimessä on toimintoja mainittuja enemmän, mutta tässä mainituilla voidaan määritellä liitäntöjen tarve.
Olen elossa -toiminto
On mahdollista varata rele, joka on aktivoituna normaalin säädön aikana. Rele vapautuu, mikäli säätö pysäytetään pääkytkimellä tai säädin lopettaa toimimisen.
Ylimääräiset lämpötila- ja paineanturit
Anturit voidaan kytkeä analogisiin sisääntuloihin, jos ylimääräisiä mittauksia säädön lisäksi täytyy tehdä.
Pakko-ohjaus
Ohjelmisto sisältää pakko-ohjaustoiminnon. Jos käytetään laajennusmoduulia jossa on releulostuloja, moduulin yläosa voi olla varustettu kytkimillä, joilla voidaan pakko-ohjata yksittäiset releet joko ON- tai OFF-asentoon. Johdotus pitää tehdä turvareleen kanssa. Katso Säätötoiminnot.
Datayhteys
Säädinmoduulissa on liitäntänavat LON-tiedonsiirrolle. Asennuksen vaatimukset on kuvattu erillisessä ohjeessa.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 29
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Yhteet
Pääpiirteittäin on olemassa seuraavanlaisia liitäntöjä:
Analogiset sisääntulot "AI"
Tämä signaali tulee kytkeä kahteen liitäntänapaan. Signaaleja voidaan vastaanottaa seuraavista lähteistä:
• Lämpötilasignaali Pt 1000 ohm lämpötila-anturista
• Pulssisignaali tai reset-signaali
• Kontaktisignaali, jossa sisääntulo menee oikosulkuun tai katkeaa
• Jännitesignaali 0–10 V
• Signaali painelähettimestä AKS 32, AKS 32R, AKS 2050 tai MBS 8250
• Syöttöjännite syötetään säätimestä/ laajennusmoduulista, jossa on sekä 5 V että 12 V. Painelähettimen painealue tulee asettaa ohjelmointivaiheessa.
ON/OFF -jännitesyötöt "DI"
Tämä signaali tulee kytkeä kahteen liitäntänapaan.
• Signaalilla tulee olla kaksi tasoa, joko 0 V tai jännite syötössä. Tälle signaalityypille on olemassa kaksi erilaista laajennusmoduulia:
– matalajännitesignaalit, esim. 24 V – korkeajännitesignaalit, esim. 230 V
Ohjelmoitaessa toiminto tulee asettaa joko:
• aktiiviseksi, kun sisääntulossa ei ole jännitettä
• aktiiviseksi, kun sisääntuloon syötetään jännitettä.
ON/OFF ulostulosignaalit "DO" On olemassa kahta tyyppiä:
Relelähdöt Kaikki releulostulot ovat
vaihtokoskettimellisia. Näin saadaan haluttu toiminto aikaiseksi jännitteettömänä.
Kiinteän tilan ulostulot Varattu ejektoriventtiileille,
öljyventtiileille, AKV-venttiileille, ulostulo voi kuitenkin kytkeä ulkoisen releen päälle tai pois päältä, kuten releulostulokin.
Näitä ulostuloja on vain säädinyksikössä.
Ohjelmoitaessa toiminto tulee asettaa joko:
• aktiiviseksi, kun ulostulo aktivoituu
• aktiiviseksi, kun ulostulo ei aktivoidu.
Analoginen lähtösignaali "AO"
Tätä signaalia käytetään, jos ohjaussignaali lähetetään ulkoiseen yksikköön, esim. taajuusmuuttajalle. Ohjelmoinnin yhteydessä on määritettävä signaalialue: 0-5 V, 1-5 V, 0-10 V tai 2-10 V.
Pulssisignaali askelmoottoreille: Tätä signaalia käyttävät ETS, KVS, CCM ja CCMT -tyyppiset askelventtiilit. Venttiilityyppi on asetettava ohjelmoinnin yhteydessä.
Rajoitukset
Vaikka järjestelmä on erittäin joustava kytkettyjen yksiköiden lukumäärän suhteen, tulee tarkistaa, että valinta noudattaa muutamia olemassa olevia rajoituksia. Säätimen monikäyttöisyys määräytyy ohjelmiston, prosessorin koon ja muistin määrän perusteella. Siksi säätimessä on tietty määrä liitäntöjä, joista osasta voidaan ladata tietoa ja osasta voidaan tehdä relekytkentöjä.
Liitäntöjen määrä ei saa ylittää 220:tä (AK-PC 782A).
Laajennusmoduulien määrää tulee rajoittaa niin, että kulutus
ei ole yli 32 VA (sisältäen säätimen). Mikäli AK-CM 102 tiedonsiirtomoduulia käytetään, mikään AK-CM 102 rivi ei saa ylittää 20 VA (sisältäen AK-CM 102). Moduuleja voidaan korkeintaan kytkeä 18 (säädin + 17 moduulia).
Yhteen säätimeen voidaan kytkeä enintään 5 painelähetintä.
Yhteen laajennusmoduuliin voidaan kytkeä enintään
5 painelähetintä.
30 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Yleinen painelähetin
Jos useat säätimet vastaanottavat signaalia samalta painelähettimeltä, syöttöjännite on kytkettävä säätimiin siten, ettei virtaa voi katkaista vain yhdestä säätimestä. Virran on katkettava kaikista säätimistä samanaikaisesti. (Jos vain yksi säädin kytketään pois päältä, signaali heikkenee. Tällöin muiden säädinten vastaanottama signaali on liian alhainen.)
Ejektoriventtiilit
Jos käytössä on ejektoriventtiilit, pienimmät on aina kytkettävä kiinteän tilan ulostuloihin.
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Koneikkosäätimen suunnittelu
Ohjeet:
1. Tee hahmotelma kyseessä olevasta järjestelmästä
2. Tarkista, että säätimen toiminnot kattavat vaaditun
käytön
3. Harkitse, mitä liitäntöjä tehdään
4. Käytä suunnittelutaulukkoa  Merkitse muistiin
liitäntöjen määrä  laskettuna yhteen
5. Onko säätimessä tarpeeksi liitäntöjä? – Jos ei,
saadaanko niitä muuttamalla ON/OFF-sisääntulosignaali jännitesignaalista kontaktisignaaliksi, vai tarvitaanko laajennusmoduuli?
6. Päätä, mitä laajennusmoduuleita käytetään
7. Tarkista että rajoitukset on otettu huomioon
8. Laske moduulien kokonaispituus
9. Moduulit kytketään yhteen
10. Kytkentäkohdat perustetaan
11. Piirrä kytkentäkaavio
12. Sisääntulojännitteen/muuntajan koko

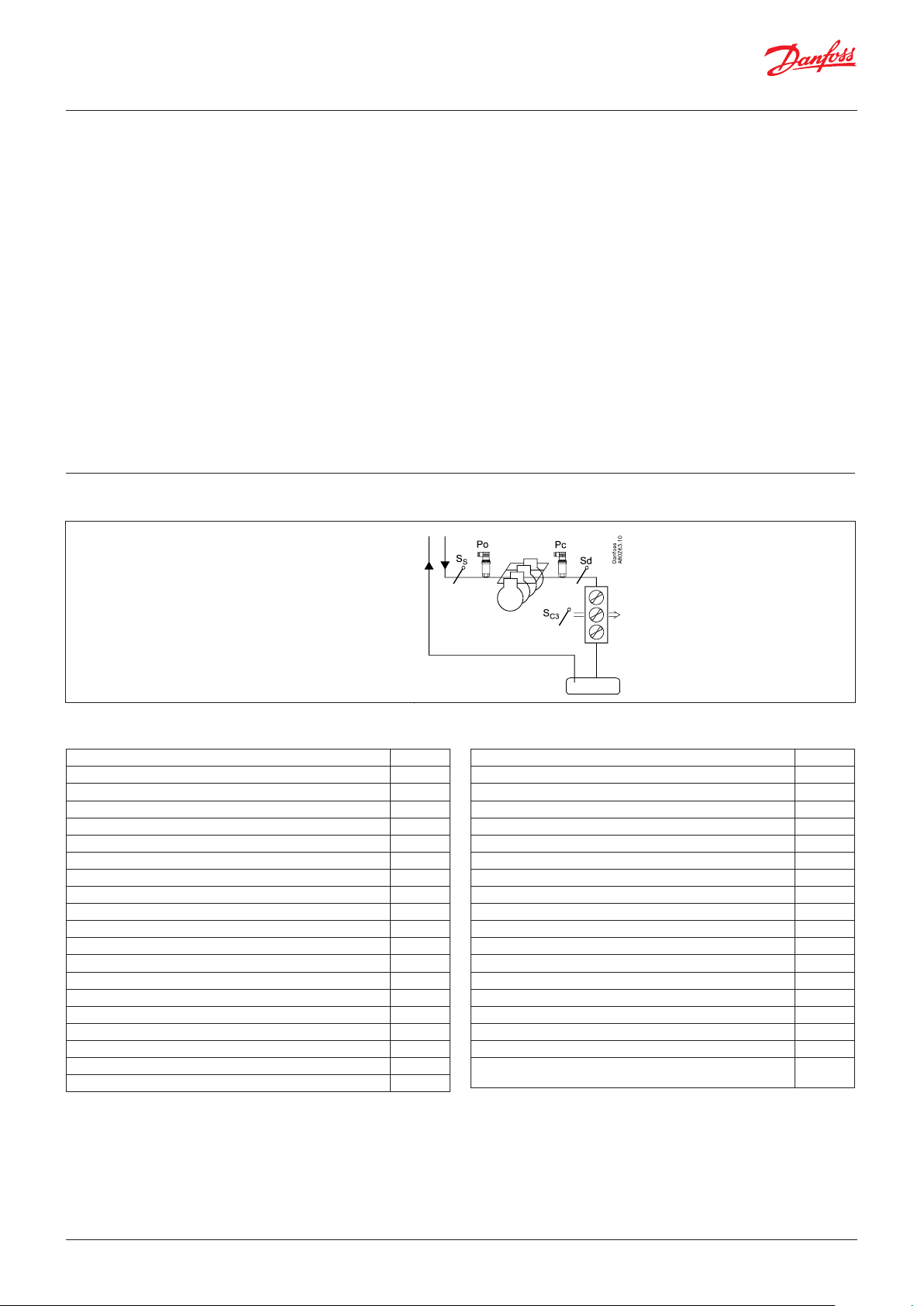

1. Hahmotelma
Tee hahmotelma kyseessä olevasta järjestelmästä.
2. Kompressorin ja lauhdutinpuhaltimien toiminnot
AK-PC 782A
Käyttökohde
Sekä kompressoriryhmä että lauhdutinryhmä x Booster-ryhmä x Rinnakkaiskompressori x
Kompressoritehon säätö
Säätöanturi. P0 x PI-säätö x Maks. määrä kompressoriaskeleita: MT+IT / LT 8 / 4 Maks. määrä tehokansia jokaiselle kompressorille 3 Identtisten kompressoreiden teho x Erikokoisten kompressoreiden teho x Yhden tai kahden kompressorin nopeusohjaus x Käyttötuntien tasaus x Min. uudelleenkäynnistysaika x Min. käyntiaika x Ejektorin säätö x Nesteruiskutus imulinjaan x Nesteruiskutus kaskadilämmönsiirtimeen x Ulkoinen kompressoreiden käynnistys/pysäytys x
Öljynpalautus
Varaajapainesäätö x Öljytason seuranta varaajassa x Öljytason hallinta öljynerottimessa x
Imupaineen asetusarvo
P0-optimointi x Ohita "yökorotuksella" x Poikkeutus "0 -10 V signaalilla" x
Lauhdutintehon säätö
Säätöanturi. Sgc tai S7 x Porrassäätö x Maks. määrä askelia 8 Nopeusohjaus x Askel- ja nopeusohjaus x Nopeusohjaus ensimmäinen askel x Nopeuden rajoitus yöaikaa varten x Lämmöntalteenottotoiminto, käyttövesi x Lämmöntalteenottotoiminto, tilalämmitykseen x Kaasujäähdyttimen ohjaus (korkeapaineventtiili) rinnakkaisventtiili,
jos mahdollista
x
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 31
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Lauhduttimen paineasetusarvo
Kelluva lauhdutuspaineasetusarvo x Lämmöntalteenottotoiminnon määräämä asetusarvo x
Turvallisuustoiminnot
Min. imupaine x Maks. imupaine x Maks. lauhdutinpaine x Maks. kuumakaasulämpötila x Min./maks. tulistus x Kompressoreiden varoseuranta x Kompressoreiden yhteinen korkeapaineseuranta x
Lisätietoja toiminnoista
Kompressori
Jopa 8 MT/IT-kompressorin säätö tai jopa 4 LT-kompressorin säätö. Kolme tehokantta jokaiselle kompressorille. Kompressori 1 tai 2 voi olla nopeusohjattu. Seuraavia voidaan käyttää säätöantureina: P0 – Imupaine
Lauhdutin
Jopa 8 lauhdutinpuhaltimen säätö. Puhaltimet voivat olla nopeusohjattuja. Joko kaikki yhdestä signaalista tai ainoastaan ensimmäinen. EC-moottoreita voidaan käyttää. Releulostuloja ja kiinteän tilan ulostuloja voidaan käyttää kuten halutaan. Seuraavia voidaan käyttää säätöantureina:
1) Sgc – Lämpötila kaasujäähdyttimen ulostulossa.
2) S7 - Liuoslämpötila (Pc käytetään varona korkeapaineelle.)
Lauhdutinpuhaltimien nopeusohjaus
Tämä toiminto vaatii analogisen ulostulomoduulin. Releulostuloa voidaan käyttää nopeusohjauksen käynnistykseen/pysäytykseen. Puhaltimet voi myös käynnistää/pysäyttää releulostuloilla.
Pulssinleveysmodulaation kuormituksen purku
Käytettäessä kompressoria, jossa on pulssinleveysmodulaation kuormituksen purkutoiminto, kuormituksen purku on kytkettävä yhteen säätimen neljästä kiinteästä tilan ulostulosta.
Lauhdutinpuhaltimien varoseuranta x Yleiset hälytystoiminnot aikaviiveellä 10
Muut
Ylimääräiset anturit 7 Ruiskutuslupa x Mahdollisuus kytkeä erillinen näyttö 4 + 1 Erilliset termostaatit 5 Erilliset painekytkimet 5 Erilliset jännitemittaukset 5 PI-säätö 3 Maks. sisääntulo- ja ulostulomäärä 220
Varopiiri
Mikäli signaaleja halutaan vastaanottaa yhdessä tai useammassa osassa varopiiriä, on jokainen signaali kytkettävä ON/OFF sisääntuloon.
Päivä-/yösignaali imupaineen korotukseen
Kellotoimintoa voidaan käyttää, mutta myös ulkoista ON/OFF signaalia voidaan käyttää. Mikäli "P0 optimointi" -toimintoa käytetään, ei imupaineen korotuksesta lähetetä signaalia. P0 optimointi hoitaa tämän.
Ruiskutuslupa
Toiminto sulkee paisuntaventtiilit höyrystinsäätimissä, kun kaikkien kompressoreiden käynnistys on estetty. Toiminto voi toimia datayhteyden välityksellä tai se voidaan johdottaa releulostulolta.
Erilliset ohjaustoiminnot termostaatille ja painekytkimelle
Termostaatteja voidaan käyttää toiveesi mukaan. Toiminto vaati anturisignaalin ja releulostulon. Säätimessä on asetukset kytkentä- ja katkaisuarvoille. Niihin liittyvää hälytystoimintoa voidaan myös käyttää.
Erilliset jännitemittaukset
Jännitemittauksia voidaan käyttää toiveesi mukaan. Signaali voi esimerkiksi olla 0–10 V. Toiminto vaati jännitesignaalin ja releulostulon. Säätimessä on asetukset kytkentä- ja katkaisuarvoille. Niihin liittyvää hälytystoimintoa voidaan myös käyttää.
Lämmön talteenotto
Lisää tietoa toiminnoista löytyy luvusta 5.
Lämmöntalteenotolle on eri säätömahdollisuuksia. Säädin ohjaa järjestyksessä: 1 käyttövesi, 2 lämmitys, 3 kaasujäähdytys, joka poistaa jäljellä olevan ylimääräisen lämmön.
3. Yhteet
Tässä on katsaus mahdollisiin liitäntöihin. Tekstit voidaan lukea yhdessä seuraavan sivun suunnittelutaulukon kanssa.
Analogiset sisääntulot
Lämpötila-anturit
• Ss (imukaasun lämpötila) On aina käytettävä yhteydessä kompressorisäädön kanssa.
• Sd (kuumakaasulämpötila) On aina käytettävä yhteydessä kompressorisäädön kanssa.
• Sc3 (ulkolämpötila)
Käytetään, kun käytetään kelluvaa lauhdutinpainesäätöä.
• S7 (liuoslämpötila)
On käytettävä, kun lauhduttimen säätöanturiksi on valittu S7.
• Saux (1–4), ylimääräiset lämpötila-anturit
Jopa neljä ylimääräistä anturia seurantaa ja rekisteröintiä
varten voidaan kytkeä. Näitä antureita voi käyttää yleisiä termostaattitoimintoja varten.
32 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
• Stw2, 3, 4 ja 8 (lämpötila-anturit lämmöntalteenottoa varten) On käytettävä lämmintä käyttövettä säädettäessä.
• Shr2, 3, 4 ja 8 (lämpötila-anturit lämmöntalteenottoa varten) On käytettävä lämmitystä säädettäessä.
• Sgc (lämpötila-anturi kaasunjäähdytystä varten) Asennettava maks. 1 metri kaasunjäähdyttimen jälkeen.
• Shp (lämpötila-anturi, mikäli kylmäaine ohittaa kaasujäähdyttimen tietyissä tilanteissa)
Painelähettimet
• P0 Imupaine
On aina käytettävä kompressorisäädön yhteydessä (varoanturi).
• Pc lauhdutinpaine
Käytettävä kompressori- tai lauhdutinsäädössä
• Prec. Öljynvaraajapaine. On käytettävä öljynvaraajapaineen säätöön.
• Pgc kaasujäähdyttimen paine.
• Prec. CO2-varaajan painelukema.
• Paux (1-5)
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Jopa 5 ylimääräistä painelähetintä voidaan yhdistää seurantaa
ja rekisteröintiä varten. Näitä antureita voidaan käyttää yleisiin painekytkintoimintoihin.
Huomautus: Tyypin AKS 32, AKS 32R tai MBS 8250 painelähetin voidaan jakaa maks. viiteen säätimeen.
Jännitesignaali
• Ulk. asetusarvo Käytetään, jos asetusarvo vastaanotetaan toiselta säätimeltä.
• Jännitesisääntulot (1–5) Jopa 5 ylimääräistä jännitesignaalia voidaan yhdistää
seurantaa ja rekisteröintiä varten. Näitä signaaleja käytetään yleisiä jännitesisääntulotoimintoja varten.
On/O-sisääntulot
Kontaktitoiminto (analogisessa sisääntulossa) tai jännitesignaali (laajennusmoduulissa)
• Yleiset varopiirit kaikille kompressoreille (esim. korkeapaine-/matalapainekytkin)
• Jopa 6 varopiiriä/kompressori
• Signaali lauhdutin puhaltimien varopiiriltä
• Signaali taajuusmuuttajan varopiiriltä
• Ulkoinen säädön käynnistys/pysäytys
• Ulkoinen päivä-/yösignaali (nostaa/laskee imupaineen asetusarvoa). Toimintoa ei käytetä jos P0 optimointitoimintoa käytetään.
• DI hälytys (1–10) sisääntuloa
Jopa 10 ylimääräistä on/o signaalia voidaan yhdistää yleiseen
hälytykseen seurantaa ja rekisteröintiä varten.
• Lämmöntalteenoton virtauskytkin
• Pintavahti
• Nesteenerottimen pintavahti
On/O-ulostulo
Releulostulot
• Kompressorit
• Tehokannet
• Puhaltimen moottori
• Ruiskutuslupa -toiminto (signaali paisuntaventtiileille. Yksi imuryhmää kohti).
• Nesteruiskutuksen käynnistys/pysäytys imulinjaan
• 3-tieventtiilien käynnistys/pysäytys lämmöntalteenotossa
• ON/OFF-signaali nopeussäädön käynnistykseen/pysäytykseen
• Hälytysrele. Olen elossa -rele.
• Tilarele: Kelluminen sallittu/kielletty
• On/o-signaalit yleisille termostaateille (1–5), painekytkimille (1–5) tai jännitesisääntulotoiminnoille (1–5).
• Öljynpalautuksen venttiilit
Kiinteän tilan ulostulot
Näitä käytetään pääasiassa ejektoriventtiileille, öljyventtiileille ja AKV-venttiileille. Kiinteän tilan ulostuloja voidaan käyttää samoihin toimintoihin kun osiossa ”releulostulot” mainitut. (Ulostuloventtiili on aina OFF-tilassa, kun säädin on sähkötön). Analoginen ulostulo
• Lauhdutinpuhaltimien nopeussäätö.
• Kompressoreiden nopeussäätö
• Lämmöntalteenottopumppujen nopeussäätö
• Signaali korkeapaineventtiiliin, Vhp (askelmoottorin signaali – jos käytettävissä)
• Askelmoottorin signaali kuumakaasun varoventtiilille
Esimerkki Kompressoriryhmä:
MT-piirit:
• 3 kompressoria "cyclic". Yksi nopeusohjattu
• Jokaisella kompressorilla varopiiri
• Yleinen korkeapaineseuranta
• Po asetus -10 °C, Po-optimointi järjestelmään kuuluvasta yksiköstä
LT-piirit:
• 2 x kompressori "cyclic". Yksi nopeusohjattu
• Jokaisella kompressorilla varopiiri
• Yleinen korkeapaineseuranta
• Po asetus –30 °C, Po optimointi järjestelmään kuuluvasta yksiköstä
IT-piiri:
• 1 kompressori, nopeussäädetty
• Varaajan asetuspiste 36 bar
Korkeapaineen säätö:
• Lämmöntalteenotto käyttövedelle
• Kaasun jäähdytin
• Nopeusohjatut puhaltimet
Varaajat:
• CO-varaajan optimaalinen paine
• CO-pintavahti varaajassa
• Korkea- ja matalapaineseuranta
• Käyttöveden lämpötilasäätö, 55°C
Puhallin konehuoneessa
• Puhaltimen termostaattiohjaus konehuoneessa
Turvallisuustoiminnot:
• Po, Pc, Sd ja tulistuksen seuranta imulinjassa
• MT: Po maks. = -5 °C, Po min. = -35 °C
• MT: Pc maks. = 110 bar
• MT: Sd maks. = 120 °C
• LT: Po maks. = -5 °C, Po min. = -45 °C
• LT: Pc maks. = 40 bar
• LT: Sd maks. = 100 °C
• SH min. = 5 °C, SH maks. = 35 °C
Muu:
• Lämmöntalteenoton käynnistys/ pysäytys Tw
• Ulkoista pääkatkaisinta käytetään
Tätä esimerkkiä käytetään seuraavalla sivulla. Esimerkin tuloksena seuraavia moduuleja tulisi käyttää:
• AK-PC 782A säädin
• AK-XM 205A sisään- ja ulostulomoduuli
• AK-XM 208C askelmoottorimoduuli
• AK-XM 103B analoginen sisään- ja ulostulomoduuli
• AK-OB 110 analoginen ulostulomoduuli
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 33
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
4. Suunnittelutaulukko
Taulukon avulla on helpompaa selvittää, onko perussäätimessä tarpeeksi sisääntuloja ja ulostuloja. Jos niitä ei ole riittävästi, säädintä tulee laajentaa yhdellä tai useammalla laajennusmoduulilla.
Merkitse tarvitsemasi liitännät ja laske ne yhteen
Analoginen sisääntulosignaali
Esimerkki
On/o-jännitesignaali
Esimerkki
On/o-jännitesignaali
Analogiset sisääntulot
Lämpötila-anturit, Ss, Sd, Sc3, S7, Stw.., Shr.., Sgc 13 Ylimääräiset lämpötila-anturit / erilliset termostaatit /PI-säätö 1 Painelähettimet, P0, Pc, Pctrl. Prec / erilliset painekytkimet 5 Jännitesignaali, erilliset signaalit Lämmöntalteenotto termostaatin kautta
On/o sisääntulot Kontakti 24 V 230 V
Varopiiri, yhteinen kaikille kompressoreille Varopiirit, öljynpaine Varopiirit, komp. moottorin suojaus Varopiirit, komp. moottorin lämpötila Varopiirit, komp. korkeapainetermostaatti Varopiirit, komp. korkeapaine painekytkin Varopiirit, yleinen jokaiselle kompressorille 6 Varopiiri, lauhdutinpuhallin, taajuusmuuttaja Varopiirit, virtauskytkin Ulkoinen käynnistys/pysäytys 1 Imupaineen yökorotus Erilliset hälytystoiminnot DI:n kautta Kuormitusjako Lämmöntalteenoton käynnistys 1 Nestetaso varaaja / nesteenerotin, öljytaso, 1 Painesykäykset
On/o ulostulot
Kompressorit, moottorit 6 Tehokannet Puhaltimet, pumput 3 Hälytysrele, Olen elossa -rele, kelluminen sallittu Ruiskutuslupa Erilliset termostaatti- ja painekytkintoiminnot sekä jännitemittaukset
Lämmöntalteenottotoiminto termostaatin kautta Nesteen ruiskutus imulinjaan / lämmönsiirtimeen. Kuuman kaasun purkaminen 1 Öljynpalautuksen magneettiventtiilit, ejektoriventtiilit, 3-tieventtiilit 1
2
Esimerkki
On/o-ulostulosignaali
Esimerkki
1
7
Analoginen ulostulosignaali, 0–10 V
Askelmoottorin lähtö
Esimerkki
P = Maks. 5 / moduuli
Maks. 1/ imuryhmä
Maks. 1/ komp.
Maks. 1/ puhallin
Maks. 2
Maks. 5+5+5
maks.1
maks.1
Rajoitukset
Analoginen ohjaussignaali, 0–10 V
Taajuusmuuttaja, kompressori, puhaltimet, pumput, venttiilit yms. 5
Venttiilit askelmoottoreilla. Rinnakkaiset venttiilit, jos käytössä 3 Liitäntöjen summa 30 0 0 12 5+3
Liitäntöjen lukumäärä säätimessä 11 11 0 0 0 0 8 8 0 0 0
5. Puuttuvat liitännät, tarvittaessa
19 - 0 4 5+3
6. Puuttuvat liitännät, jotka tulee saada yhdestä tai useammasta laajennusmoduulista:
AK-XM 101A (8 analogista sisääntuloa) AK-XM 102A (8 digitaalista matalajännitesisääntuloa) AK-XM 102B (8 digitaalista korkeajänniteulostuloa) AK-XM 103A (4 analogista sisääntuloa, 4 analogista ulostuloa) 1 1 AK-XM 204A / B (8 releulostuloa) AK-XM 205A / B (8 analogista sisääntuloa + 8 releulostuloa) 1 1 AK-XM 208C (8 analogista sisääntuloa + 4 askelulostuloa) 1 1 AK_OB 110 (2 analogista ulostuloa) 1
Summa = maks. 220
Kulutus
___ kpl. á 2 VA = __
___ kpl. á 2 VA = __
___ kpl. á 2 VA = __
___ kpl. á 2 VA = __
___ kpl. á 5 VA = __
___ kpl. á 5 VA = __
___ kpl. á 5 VA = __
___ kpl. á 0 VA = 0
1 kpl. á 8 VA = 8
Summa =
Summa = maks. 32 VA
Esimerkki:
34 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Yhtään rajoitusta ei ylitetä => OK
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
8. Pituus
Jos käytetään useita laajennusmoduuleita, kasvaa säätimen pituus vastaavasti. Moduulirivi on täydellinen yksikkö, jota ei saa katkaista. Mikäli rivistä tulee pidempi kuin toivottu, voidaan se katkaista käyttämällä AK-CM 102.
Moduulin mitta on 72 mm. 100-sarjan moduulit koostuvat yhdestä moduulista. 200-sarjan moduulit koostuvat kahdesta moduulista. Säädin koostuu kolmesta moduulista. Kootun säätimen pituus = n x 72 + 8
tai toisin sanoen:
Moduuli Tyyppi Nro at Pituus
Säädin 1 x 224 = 224 mm Laajennusmoduuli 200-sarja _ x 144 = ___ mm Laajennusmoduuli 100-sarja _ x 72 = ___ mm
Kokonaispituus = ___ mm
9. Moduulien yhdistäminen
Aloita säätimestä ja kytke sitten valitut laajennusmoduulit. Järjestyksellä ei ole väliä.
Järjestystä ei kuitenkaan saa muuttaa, ts. moduuleja ei tule järjestää uudelleen sen jälkeen, kun on tehty käyttöönotto, jossa säätimelle kerrotaan mitä liitäntöjä missäkin moduulissa ja liittimessä on.
Moduulit kiinnittyvät toisiinsa liitännällä, joka samalla välittää syöttöjännitteen ja sisäisen tiedonsiirron seuraavaan moduuliin.
Kytkentä ja irrotus tulee aina suorittaa niin, että virta on pois päältä.
Säätimen pistokeliitännässä oleva suojus tulee siirtää viimeiseen tyhjään pistokeliitäntään, jotta se suojaa liitäntää oikosuluilta ja lialta.
Esimerkki jatkuu: Säädin + kaksi 200-sarjan laajennusmoduulia + yksi 100-sarjan laajennusmoduuli = 224 + 144 + 144 + 72 = 584 mm.
Esimerkki jatkuu
Kun säädin on käynnistetty, säädin tarkistaa jatkuvasti, onko liitettyihin moduuleihin yhteys. Tätä tilaa voidaan seurata LED-valoista.
Kun DIN-asennuksen kaksi kiinnikettä on auki-asennossa, moduuli voidaan työntää paikalleen DIN-kiskoon riippumatta siitä, missä kohtaa riviä moduuli sijaitsee. Poisto suoritetaan samoin, pidikkeet auki-asennossa.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 35
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
10. Määritä liitäntäkohdat
Kaikki liitännät on ohjelmoitava, joten periaatteessa ei ole väliä mihin liitännät tehdään niin kauan, kun se tapahtuu oikeantyyppiseen sisääntuloon tai ulostuloon.
• Säädin on ensimmäinen moduuli, seuraava on 2 jne.
• Liitäntäkohta on kaksi tai kolme sisääntuloon tai ulostuloon kuuluvaa liitäntänapaa (esim. kaksi napaa anturille ja kolme napaa releelle).
Kytkentäkaavion valmistelu ja sitä seuraava ohjelmointi (kongurointi) on hyvä tehdä nyt. Se käy helpoimmin täyttämällä kyseessä olevien moduulien liitäntäkartta. Toimintaperiaate:
Nimi Moduulissa Liitäntäkohta Toiminto
fx kompressori 1 x x Sulje fx kompressori 2 x x Sulje fx hälytysrele x x NC fx pääkytkin x x Sulje fx P0 x x AKS 2050-1 - 159 bar
Katso katsaus ohjain- ja laajennusmoduulien liitäntöihin kappaleesta "Katsaus moduuleihin. Esim. säädinmoduuli:
Huomautus: Varoreleitä ei tule kytkeä moduuleihin joissa on ohituskytkimiä, sillä ne voivat poiskytkeytyä väärässä asennossa.
Moduuli Piste
Huomioi numerointi. Säätimen oikeanpuoleinen osa voi näyttää erilliseltä moduulilta. Mutta se ei ole.
Signaali Moduuli Piste Liitäntä
1 (AI 1) 1 - 2
2 (AI 2) 3 - 4
3 (AI 3) 5 - 6
Signaalin tyyppi /
Aktiivinen kun
Esimerkki jatkuu
Signaali Moduuli Piste
Kuumakaasulämpötila - Sd-MT
Imukaasulämpötila- Ss-MT 2 (AI 2) 3 - 4 Pt 1000
Kuumakaasulämpötila - Sd-IT 3 (AI 3) 5 - 6 Pt 1000
Imukaasulämpötila- Ss-MT 4 (AI 4) 7 - 8 Pt 1000
Termostaattianturi
konehuoneessa- Saux1
Imupaine - P0-MT 6 (AI 6) 11 - 12 AKS 2050-59
Lauhdutinpaine - Pc-MT 7 (AI 7) 13 - 14 AKS 2050-159
Käyttöveden lämpötila - Stw8 8 (AI 8) 19 - 20 Pt 1000 Lämpöt. kaasujäähdytinulostulo Sgc 9 (AI 9) 21 - 22 Pt 1000 Kaasujäähd.paine Pgc 10 (AI 10) 23 - 24 AKS 2050-159
Kylmäainevaraaja, Prec CO Kuuman kaasun purkaminen 12 (DO 1) 31 - 32 ON Pumppu tw 13 (DO 2) 33 - 34 ON
MT-kompressori 1 (VLT käynnistys ) 16 (DO 5) 39 - 40 - 41 ON
MT-kompressori 2 17 (DO6) 42 - 43 - 44 ON
MT-kompressori 3 18 (DO7) 45 - 46 - 47 ON
IT-kompressori (VLT käynnistys ) 19 (DO8) 48 - 49 - 50 ON Nopeusohjaus MT-kompressori 24 - 0-10 V Nopeusohjaus IT-kompressori 25 - 0-10 V
Signaali
Lämpöt. ohitettu kaasu Shp
Pintavahti, CO2-varaaja 2 (AI 2) 3 - 4 Avaa
LTO käynnistys/pysäytys tw 3 (AI 3) 5 - 6 Suljettu
Ulkolämpötila, Sc3 4 (AI 4) 7 - 8 Pt 1000
Nopeusohjaus LT-kompressori 5 (AO 1) 9 - 10 0–10 V
Nopeusohjaus, kaasujäähd 6 (AO 2) 11 - 12 0–10 V
Nopeusohjaus, pumppu - tw 7 (AO 3) 13 - 14 0–10 V
2
Moduuli Piste
1 (AI 1) 1 - 2 Pt 1000
5 (AI 5) 9 - 10 Pt 1000
1
11 (AI 11) 25 - 26 AKS 2050-159
14 (DO 3) 35 - 36
15 (DO 4) 37 - 38
1 (AI 1) 1 - 2 Pt 1000
2
8 (AO 4) 15 - 16
Liitäntä Signaalin tyyppi /
Liitäntä Signaalin tyyppi /
Aktiivinen kun
Aktiivinen kun
- Sarakkeita 1, 2, 3 ja 5 käytetään ohjelmointiin.
- Sarakkeita 2 ja 4 käytetään kytkentäkaavioon.
Signaali
MT-kompressori 1 varopiiri
MT-kompressori 2 varopiiriä 2 (AI 2) 3 - 4 Av aa
MT-kompressori 3 varopiiriä 3 (AI 3) 5 - 6 Avaa
LT-kompressori 1 varopiiri 5 (AI 5) 9 - 10 Avaa
LT-kompressori 2 varopiiriä 6 (AI 6) 11 - 12 Av aa
Lämmöntalteenotto tw2 7 (AI 7) 13 - 14 Pt 1000
Lämmöntalteenotto tw3 8 (AI 8) 15 - 16 Pt 1000 Signaali varoventtiiliin, Vrec 9 (vaihe 1) 25 - 26 - 27 - 28 CCMT Signaali korkeapaineventtiiliin, Vhp 10 (vaihe 2) 29 - 30 - 31 - 32 CCMT Signaali 3-tieventtiiliin, V3gc 11 (vaihe 3) 33 - 34 - 35 - 36 CTR
Signaali Moduuli Piste
Kuumakaasulämpötila - Sd-LT
Imukaasulämpötila - Ss-LT 2 (AI 2) 3 - 4 Pt 1000
Ulkoinen pääkytkin 3 (AI 3) 5 - 6 Suljettu
MT-kompressoreiden varopiirit 4 (AI 4) 7 - 8 Avaa
IT-kompressoreiden varopiirit 5 (AI 5) 13 - 14 Avaa
LT-kompressoreiden varopiirit 6 (AI 6) 15 - 16 Avaa
Lämmöntalteenotto tw4 7 (AI 7) 17 - 18 Pt 1000
Imupaine - P0-LT 8 (AI 8) 19 - 20 AKS 2050-59
LT-kompressori 1 (VLT käynnistys) 9 (DO 1) 25 - 26 - 27 ON
LT-kompressori 2 10 (DO 2) 28 - 29 - 30 ON
Puhallinmoottorit (VLT käynnistys) 11 (DO 3) 31 - 32 - 33 ON
3-tieventtiili, käyttövesi, Vtw 13 (DO 5) 37 - 38 - 39 ON
Huoneen tuuletin 15 (DO7) 43 - 44 - 45 ON
Moduuli Piste
1 (AI 1) 1 - 2 Avaa
4 (AI 4) 7 - 8
3
12 (vaihe 4) 37 - 38 - 39 - 40
1 (AI 1) 1 - 2 Pt 1000
4
12 (DO 4) 34 - 35 - 36
14 (DO6) 40 - 41 - 42
16 (DO8) 46 - 47 - 48
Liitäntä Signaalin tyyppi /
Liitäntä
Aktiivinen kun
Signaalin tyyppi /
Aktiivinen kun
36 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A

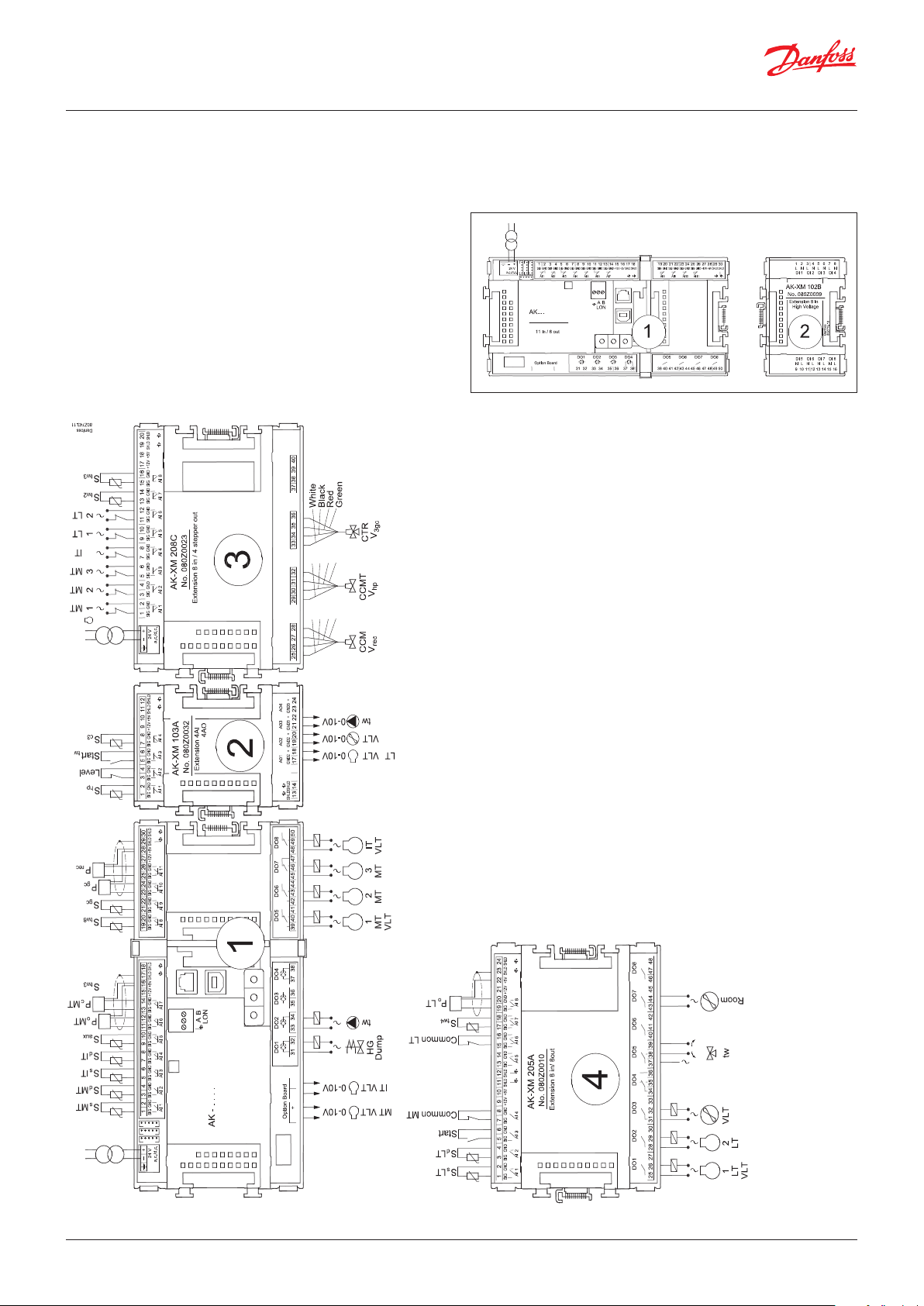

11. Kytkentäkaavio
Yksittäisten moduulien CAD-piirustuksia voi tilata Danfossilta. Muoto = dwg ja dxf.
Voit itse kirjoittaa moduulin numeron ympyrään ja piirtää yksittäiset liitännät.
Esimerkki jatkuu:
Sisääntulojännite painelähettimelle tulisi ottaa samasta moduulista, joka vastaanottaa painesignaalin. Painelähettimien kaapelisuojan saa kytkeä vain ’SHLD’ liittimeen.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 37
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
12. Syöttöjännite
Syöttöjännite kytketään ainoastaan säätimeen. Syöttö muille moduuleille välittyy moduulien välisen pistokkeen kautta. Syötön tulee olla 24 V +/- 20 %. Jokaiselle säätimelle tulee käyttää yhtä muuntajaa. Muuntajan tulee olla luokkaa II. Tätä 24 V ei tule jakaa muille säätimille tai yksiköille. Analogisia sisääntuloja ja ulostuloja ei ole galvaanisesti eristetty syötöstä.
+ ja - 24 V sisääntuloja ei tule maadoittaa.
Jos käytetään askelmoottoriventtiileitä, näiden jännite on otettava erillisestä virransyötöstä.
CO-laitoksille on myös välttämätöntä turvata säätimen jännite UPS:llä.
Esimerkki jatkuu:
Säädin 8 VA + kaksi 200-sarjan laajennusmoduulia 10 VA + yksi 100-sarjan laajennusmoduuli 2 VA
------
Muuntajan koko vähintään 20 VA
+ Katkaise moduulin virransyöttö askelmoottoreilla: 7,8 + 1,3 + 1,3 + 5,1 = 15,5 VA.
Muuntajan koko
Virrankulutus kasvaa käytettyjen moduulien lukumäärän mukaan:
Moduuli Tyyppi Nro á Vaikutus
Säädin 1 x 8 = 8 VA Laajennusmoduuli 200-sarja _ x 5 = _ VA Laajennusmoduuli 100-sarja _ x 2 = _ VA Yhteensä _ VA
Yleinen painelähetin
Jos useat säätimet vastaanottavat signaalia samalta painelähettimeltä, syöttöjännite on kytkettävä säätimiin siten, ettei virtaa voi katkaista vain yhdestä säätimestä. Virran on katkettava kaikista säätimistä samanaikaisesti. (Jos vain yksi säädin kytketään pois päältä, signaali heikkenee. Tällöin muiden säädinten vastaanottama signaali on liian alhainen.)
38 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Tilaus
1. Säädin
Tyyppi Toiminto Käyttökohde Kieli Koodinro
AK-PC 782A
Kompressoreiden MT, LT, IT ja lauhdutinpuhaltimien säädin. Öljynpalautuksen ohjauksella, multiejektorilla ja korkeapainesäädöllä
Transkriittisten CO2­boosterjärjestelmien säätö
Englanti, saksa, ranska, hollanti, italia, espanja, portugali, tanska, suomi, venäjä, tsekki, puola
080Z0192
2. Laajennusmoduulit ja katsaus sisääntuloihin ja ulostuloihin
Tyyppi Analogiset
sisääntulot
Antureille, painelähetti­mille jne.
Säädin 11 4 4 - - - - -
Laajennusmoduulit AK-XM 101A 8 080Z0007
AK-XM 102A 8 080Z0008 AK-XM 102B 8 080Z0013 AK-XM 103A 4 4 080Z0032 x AK-XM 204A 8 080Z0011 AK-XM 204B 8 x 080Z0018 AK-XM 205A 8 8 080Z0010 x AK-XM 205B 8 8 x 080Z0017 AK-XM 208C 8 4 080Z0023 x Seuraava laajennusmoduuli voidaan kiinnittää säädinmoduulin PC-levyyn.
Tilaa on vain yhdelle moduulille. AK-OB 110 2 080Z0251 x
On/O ulostulot On/o sisääntulo
(DI-signaali)
Rele (SPDT)
Kiinteä tila Matalajän-
nite (maks. 80 V)
Korkeajän­nite (maks. 260 V)
Analogiset ulostulot
Askel­moottorin lähdöt
0–10 V DC Venttiilei-
hin, joissa porrastettu ohjaus
Moduuli kytkimillä
Pakko­ohjaus rele­ulostulot
Koodinro
ruuvi­liittimillä
Esimerkki
Esimerkki
jatkuu
X
jatkuu
3. AK tarvikkeet
Tyyppi Toiminto Käyttökohde Koodinro
Toiminta
AK-ST 500 Ohjelmisto AK-säädinten ohjaamiseen AK-käyttö 080Z0161 x
- PC:n ja AK-säätimen välinen kaapeli USB A-B (standardi IT-kaapeli) - x
Tarvikkeet Muuntajamoduuli 230 V / 115 V – 24 V DC
AK-PS 075 18 VA AK-PS 150 36 VA 080Z0054 x
Virransyöttö
080Z0053 x
AK-PS 250 60 VA 080Z0055 Tarvikkeet Ulkoinen näyttö, joka voidaan kytkeä säätimeen. Näyttämään esim. imupainetta
EKA 163B Näyttö 084B8574 EKA 164B Näyttö asetuspainikkeilla 084B8575 MMIGRS2 Graanen näyttö käyttöliittymällä 080G0294
- Johto EKA-näytön ja säätimen välillä
-
Johto graasen näytön, tyyppi MMIGRS2, ja säätimen välillä (RJ11-pistoke)
Pituus = 2 m 084B7298 Pituus = 6 m 084B7299 Pituus = 1,5 m 080G0075 Pituus = 3 m 080G0076
Tarvikkeet Tiedonsiirtomoduuli säätimen jakamista varten AK-CM 102 Kommunikointimoduuli Datayhteys ulkoisille laajennusmoduuleille 080Z0064
Esimerkki
jatkuu
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 39
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
3. Asennus ja kytkentä
Tässä osiossa kerrotaan, kuinka säädin:
• asennetaan
• kytketään
Olemme päättäneet käyttää esimerkkinä yllä olevan esimerkin kokoonpanoa, ts. seuraavia moduuleja:
• AK-PC 782A säädinmoduuli
• AK-XM 205A sisään- ja ulostulomoduuli
• AK-XM 208C analoginen sisääntulomoduuli + askelulostulomoduuli
• AK-XM 103B analoginen sisään- ja ulostulomoduuli
• AK-OB 110 analoginen ulostulomoduuli
Asennus
Analogisen ulostulomoduulin asennus
Perusmoduuli ei saa olla kytkettynä jännitteeseen.
1. Nosta säätimen yläosa
Analoginen laajennusmoduuli lähettää signaalin taajuusmuuttajalle MT:ssä ja IT:ssä.
Paina LEDien vasemmanpuoleista levyä ja punaisten osoitemuuttajien oikeanpuoleista levyä alas. Nosta perusmoduulin yläosa irti.
2. Asenna laajennusmoduuli perusmoduuliin
3. Aseta perusmoduulin yläosa takaisin
Kaksi ulostuloa.
40 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Laajennusmoduulin asennus perusmoduuliin
1. Siirrä suojus
1. Irrota suojus liitäntäpistokkeesta perusmoduulin
oikealta puolelta. Laita suojus oikealle siihen laajennusmoduuliin, joka on määrä asentaa uloimmaksi oikealle AK-kokoonpanoon
2. Asenna laajennusmoduuli ja perusmoduuli.
Perusmoduuli ei saa olla kytkettynä jännitteeseen.
Esimerkissämme perusmoduuliin asennetaan kolme laajennusmoduulia. Olemme valinneet asentaa moduulien analogiset ulostulot suoraan perusmoduuliin ja sitten seuraavaan moduuliin. Järjestys on näin ollen:
Kaikki seuraavat kolmeen laajennusmoduuliin vaikuttavat asetukset määräytyvät tämän järjestyksen mukaisesti.
Kun DIN-asennuksen kaksi kiinnikettä ovat auki-asennossa, moduuli voidaan työntää paikalleen DIN-kiskoon huolimatta siitä, missä kohtaa riviä moduuli sijaitsee. Poisto suoritetaan kaksi kiinnikettä auki-asennossa.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 41
Asennus ja kytkentä - jatkoa
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Kytkentä
Päätä suunnittelun aikana, mikä toiminto kytketään mihinkin.
1. Liitä sisääntulot ja ulostulot
Alla ovat esimerkin taulukot:
Signaali Moduuli Piste
Kuumakaasulämpötila - Sd-MT
Imukaasulämpötila- Ss-MT 2 (AI 2) 3 - 4 Pt 1000
Kuumakaasulämpötila - Sd-IT 3 (AI 3) 5 - 6 Pt 1000
Imukaasulämpötila- Ss-MT 4 (AI 4) 7 - 8 Pt 1000
Termostaattianturi
konehuoneessa- Saux1
Imupaine - P0-MT 6 (AI 6) 11 - 12 AKS 2050-59
Lauhdutinpaine - Pc-MT 7 (AI 7) 13 - 14 AKS 2050-159
Käyttöveden lämpötila - Stw8 8 (AI 8) 19 - 20 Pt 1000 Lämpöt. kaasujäähdytinulostulo Sgc 9 (AI 9) 21 - 22 Pt 1000 Kaasujäähd.paine Pgc 10 (AI 10) 23 - 24 AKS 2050-159
Kylmäainevaraaja, Prec CO Kuuman kaasun purkaminen 12 (DO 1) 31 - 32 ON Pumppu tw 13 (DO 2) 33 - 34 ON
MT-kompressori 1 (VLT käynnistys ) 16 (DO 5) 39 - 40 - 41 ON
MT-kompressori 2 17 (DO6) 42 - 43 - 44 ON
MT-kompressori 3 18 (DO7) 45 - 46 - 47 ON
IT-kompressori (VLT käynnistys ) 19 (DO8) 48 - 49 - 50 ON Nopeusohjaus MT-kompressori 24 - 0-10 V Nopeusohjaus IT-kompressori 25 - 0-10 V
2
1 (AI 1) 1 - 2 Pt 1000
5 (AI 5) 9 - 10 P t 1000
1
11 (AI 11) 25 - 26 AKS 2050-159
14 (DO 3) 35 - 36
15 (DO 4) 37 - 38
Liitäntä Signaalin tyyppi /
Aktiivinen kun
Muista galvaaninen eristys. Jos signaaleja vastaanotetaan eri säätimistä, esim. lämmöntalteenotto yhteen sisääntuloon, tulee signaalit olla galvaanisesti erotettu.
Kytkintoimintojen toiminta näkyy viimeisessä sarakkeessa.
Painelähettimiä AKS 32R ja AKS 2050 on saatavilla eri painealueille. Tässä on kaksi erilaista. Yksi 59 bar ja toinen 159 bar.
Signaali
Lämpöt. ohitettu kaasu Shp
Pintavahti, CO2-varaaja 2 (AI 2) 3 - 4 Avaa
LTO käynnistys/pysäytys tw 3 (AI 3) 5 - 6 Suljettu
Ulkolämpötila, Sc3 4 (AI 4) 7 - 8 Pt 1000
Nopeusohjaus LT-kompressori 5 (AO 1) 9 - 10 0–10 V
Nopeusohjaus, kaasujäähd 6 (AO 2) 11 - 12 0–10 V
Nopeusohjaus, pumppu - tw 7 (AO 3) 13 - 14 0–10 V
Signaali
MT-kompressori 1 varopiiri
MT-kompressori 2 varopiiriä 2 (AI 2) 3 - 4 Avaa
MT-kompressori 3 varopiiriä 3 (AI 3) 5 - 6 Avaa
LT-kompressori 1 varopiiri 5 (AI 5) 9 - 10 Avaa
LT-kompressori 2 varopiiriä 6 (AI 6) 11 - 12 Avaa
Lämmöntalteenotto tw2 7 (AI 7) 13 - 14 Pt 1000 Lämmöntalteenotto tw3 8 (AI 8) 15 - 16 Pt 1000 Signaali varoventtiiliin, Vrec 9 (vaihe 1) 25 - 26 - 27 - 28 CCM T Signaali korkeapaineventtiiliin, Vhp 10 (vaihe 2) 29 - 30 - 31 - 32 CCMT Signaali 3-tieventtiiliin V3gc 11 (vaihe 3) 33 - 34 - 35 - 36 CTR
Moduuli Piste
1 (AI 1) 1 - 2 Pt 1000
2
8 (AO 4) 15 - 16
Moduuli Piste
1 (AI 1) 1 - 2 Avaa
4 (AI 4) 7 - 8 Avaa
3
12 (vaihe 4) 37 - 38 - 39 - 40
Liitäntä Signaalin ty yppi /
Liitäntä Signaalin tyyppi /
Aktiivinen kun
Aktiivinen kun
Signaali Moduuli Piste
Kuumakaasulämpötila - Sd-LT
Imukaasulämpötila - Ss-LT 2 (AI 2) 3 - 4 Pt 1000
Ulkoinen pääkytkin 3 (AI 3) 5 - 6 Suljettu
MT-kompressoreiden varopiirit 4 (AI 4) 7 - 8 Avaa
IT-kompressoreiden varopiirit 5 (AI 5) 13 - 14 Av aa
LT-kompressoreiden varopiirit 6 (AI 6) 15 - 16 Avaa
Lämmöntalteenotto tw4 7 (AI 7) 17 - 18 P t 1000
Imupaine - P0-LT 8 (AI 8) 19 - 20 AKS 2050-59 LT-kompressori 1 (VLT käynnistys) 9 (DO 1) 25 - 26 - 27 ON LT-kompressori 2 10 (DO 2) 28 - 29 - 30 ON Puhallinmoottorit (VLT käynnistys) 11 (DO 3) 31 - 32 - 33 ON
3-tieventtiili, käyttövesi, Vtw 13 (DO 5) 37 - 38 - 39 ON
Huoneen tuuletin 15 (DO7) 43 - 44 - 45 ON
1 (AI 1) 1 - 2 Pt 1000
4
12 (DO 4) 34 - 35 - 36
14 (DO6) 40 - 41 - 42
16 (DO8) 46 - 47 - 48
Liitäntä Signaalin tyyppi /
Aktiivinen kun
42 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Esimerkin kytkennät näkyvät tässä.
Varoitus! Pidä signaalikaapelit erillään kaapeleista, joissa on korkea jännite.
Painelähettimien kaapelisuojan saa kytkeä vain ’SHLD’ liittimeen.
Sisääntulojännite painelähettimelle tulisi ottaa samasta moduulista, joka vastaanottaa painesignaalin.
Muista irrottaa AK-XM 208C virtalähteestä.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 43
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
2. Kytke LON-tiedonsiirtoverkko
Tiedonsiirron asennuksen on vastattava ohjeessa RC8AC esitettyjä vaatimuksia.
Sisäinen tiedonsiirto
3. Kytke syöttöjännite
Syöttöjännite on 24 V eivätkä muut säätimet tai laitteet saa
moduulien välillä: Nopea vilkkuminen = virhe Palaa jatkuvasti = virhe
käyttää samaa syöttöä. Liitäntänapoja ei tule maadoittaa.
n Teho
4. Seuraa LEDejä
Kun syöttöjännite kytketään, säädin käy läpi sisäisen tarkistuksen. Säädin käynnistyy hieman alle minuutissa, kun Status (tila) -LED alkaa vilkkua hitaasti.
5. Jos käytössä on verkko
Aseta verkko-osoite ja aktivoi Service Pin.
n Comm n DO1 n Tila n DO2 n Service Tool n DO3 n LON n DO4 n I/O extension n DO5 n Hälytys n DO6 n DO7 n Näyttö n DO8 n Service Pin
Hidas vilkkuminen = OK Nopea vilkkuminen = vastaus gatewaylta
Palaa jatkuvasti = virhe Ei pala lainkaan = virhe
Ulkoinen tiedonsiirto Tiedonsiirto AK-CM 102:een
Vilkkuminen = aktiivinen hälytys / ei kuitattu Palaa jatkuvasti = aktiivinen hälytys / kuitattu
Verkon asennus
10 min verkon asennuksen jälkeen
6. Säädin on nyt valmis ohjelmoitavaksi.
Tila ulostulossa 1–8
44 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
4. Kongurointi ja käyttö
Tässä osiossa kerrotaan, kuinka säädin:
• konguroidaan
• ja kuinka sitä käytetään
Olemme päättäneet työskennellä aiemmin läpi käydyn esimerkin pohjalta, eli koneikkosäädin MT-, LT-, IT-säädöllä, korkeapainesäädöllä, lämmön talteenotolla ja kaasujäähdyttimellä.
Kongurointi
Liitä PC
Säätimeen liitetään PC, jossa on Service Tool -ohjelma.
Katso lisätietoja AK service tool -ohjelmiston yhdistämisestä ja käytöstä sen käyttöohjeesta
Kun Service Tool yhdistetään ensimmäisen kerran uuteen säädinversioon, sen käynnistyminen kestää tavallista kauemmin, koska tietoja haetaan säätimeltä. Aikaa voi seurata näytön alaosassa olevasta palkista.
Säädin on kytkettävä päälle ensin ja tila-LEDin on vilkuttava ennen Service Tool –ohjelman käynnistystä.
Käynnistä Service Tool -ohjelma
Kirjaudu käyttäjänimellä SUPV
Valitse nimi SUPV ja näppäile salasana.
Kun säädin toimitetaan, SUPV:n salasana on 123. Kun olet kirjautuneena säätimeen, näkyy sen yleiskuva.
Mikäli yleiskuva on tyhjä: se johtuu siitä, että säätimen asetuksia ei ole vielä tehty. Punainen hälytyskello alhaalla oikealla kertoo, että säätimessä on aktiivinen hälytys. Meidän tapauksessamme hälytys johtuu siitä, että säätimen aikaa ei ole vielä asetettu.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 45
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Jäähdytyskone-esimerkki: Tulemme käyttämään asennusesimerkkiä, joka koostuu MT-, LT- ja IT-ryhmästä. Tämä esimerkki on sama kuin luvussa ”Suunnittelu”, jossa säädin on AK-PC 782A laajennusmoduuleineen.
Kompressoriryhmä
MT-piirit
• 3 kompressoria "cyclic". Yksi nopeusohjattu
• Jokaisella kompressorilla varopiiri
• Yleinen korkeapaineseuranta
• Po-asetus -10 °C, Po-optimointi järjestelmään
kuuluvasta yksiköstä
LT-piirit
• 2 x kompressori "cyclic". Yksi nopeusohjattu
• Jokaisella kompressorilla varopiiri
• Yleinen korkeapaineseuranta
• Po asetus –30°C, Po optimointi järjestelmään
kuuluvasta yksiköstä
IT-piiri
• 1 kompressori, nopeussäädetty
• Varaajan asetuspiste 36 bar
Korkeapaineen säätö:
• Lämmöntalteenotto käyttövedelle
• Kaasun jäähdytin
• Nopeusohjatut puhaltimet
Varaajat:
• CO-varaajan optimaalinen paine
• CO-pintavahti varaajassa
• Korkea- ja matalapaineseuranta
• Käyttöveden lämpötilasäätö, 55°C
Puhallin konehuoneessa
• Puhaltimen termostaattiohjaus konehuoneessa
Turvallisuustoiminnot:
• Po, Pc, Sd ja tulistuksen seuranta
• MT: Po maks. = -5 °C, Po min. = -35 °C
• MT: Pc maks. = 110 bar
• MT: Sd maks. = 120 °C
• LT: Po maks. = -5 °C, Po min. = -45 °C
• LT: Pc maks. = 40 bar
• LT: Sd maks. = 100 °C
• SH min. = 5 °C, SH maks. = 35 °C
Muu:
• Lämmöntalteenoton käynnistys/pysäytys Tw
• Ulkoista pääkatkaisinta käytetään
Säätimessä on myös sisäinen pääkytkin. Tämän ja ulkoisen pääkytkimen on oltava asennossa “ON” ennen säätöjen suorittamista.
Varoitus! Pääkytkin katkaisee kaikki säädöt, mukaan lukien korkeapainesäädön.
46 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A

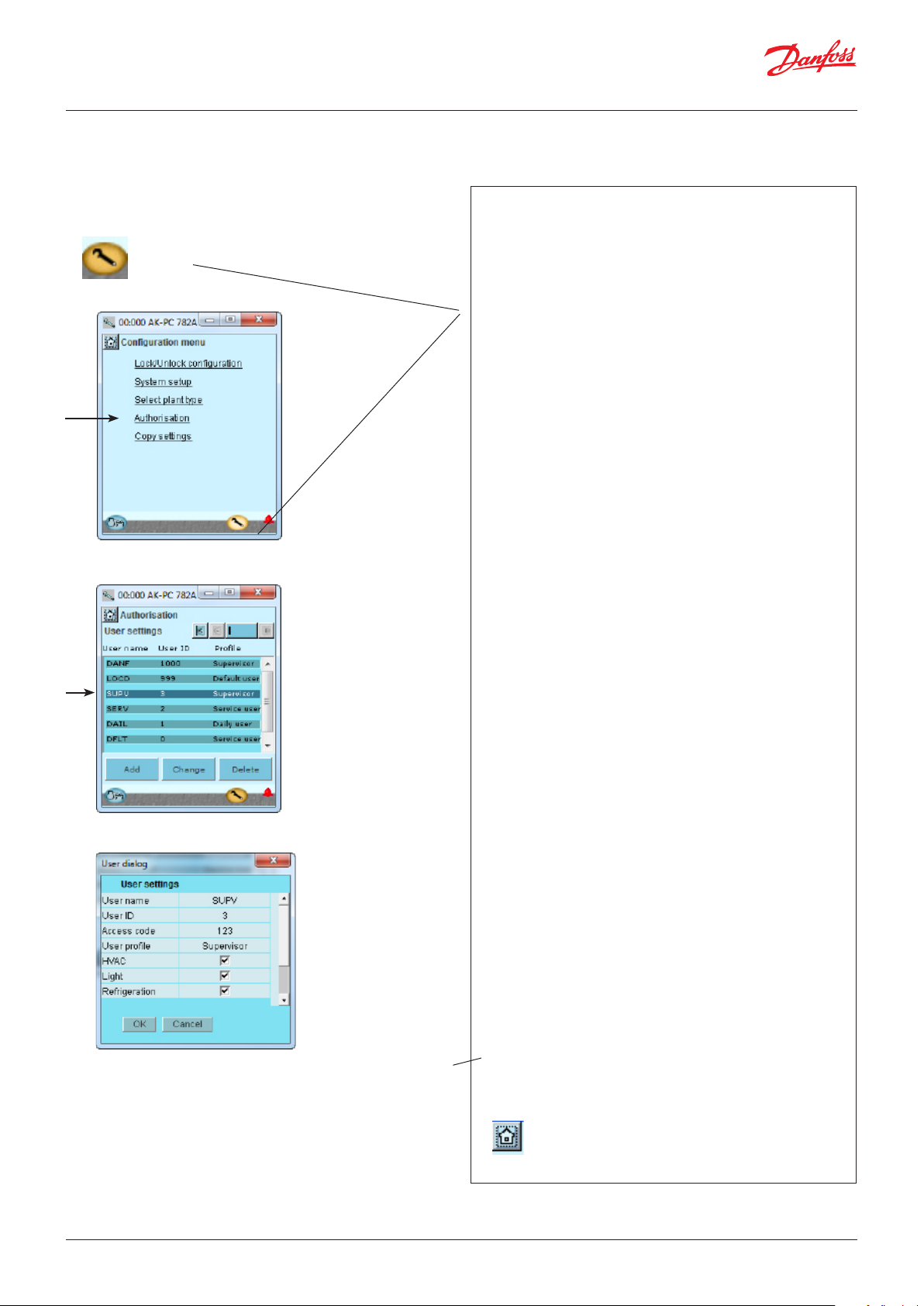

Käyttöoikeus
1. Mene kongurointivalikkoon
Paina näytön alaosassa olevaa oranssia asetuspainiketta, jossa on avaimen kuva.
Kun säädin toimitetaan, siihen on asetettu vakiokäyttöoikeus eri käyttöliittymiä varten. Tämä asetus tulee muuttaa ja sovittaa laitoksen mukaiseksi. Muutokset voidaan tehdä nyt tai myöhemmin.
2. Valitse Authorization (käyttöoikeus)
3. Muuta käyttäjän SUPV-asetus
Tätä painiketta tulee käyttää aina, kun haluat päästä tähän näyttöön. Vasemmalla puolella ovat kaikki toiminnot, joita ei vielä näy. Niitä tulee lisää sitä mukaa, kun etenemme alkuasetusten tekemisessä.
Paina Authorization-riviä, niin pääset käyttäjäasetusnäyttöön.
Merkitse rivi, jossa on käyttäjänimi SUPV. Paina Change (muuta) -painiketta
4. Valitse käyttäjänimi ja salasana
Tässä voit valita järjestelmänvalvojan ja salasanan tälle henkilölle.
Säädin käyttää sitä kieltä, joka on valittu service toolissa, mutta vain, jos säädin sisältää tämän kielen. Jos säädin ei sisällä kieltä, asetukset ja lukemat näytetään englanniksi.
5. Suorita uusi kirjautuminen käyttäjänimellä ja uudella salasanalla
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 47
Uusien asetusten aktivoimiseksi sinun tulee kirjautua säätimeen uudelleen uudella käyttäjänimellä ja salasanalla. Pääset kirjautumisnäyttöön painamalla näytön vasemmassa alakulmassa olevaa kuvaketta.
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Avaa säätimien kongurointilukko
1. Mene kongurointivalikkoon
2. Valitse Lock/Unlock conguration (lukitse/avaa kongurointi)
Säädin voidaan konguroida vain silloin, kun se ei ole lukittu.
Arvoja voidaan muuttaa, kun se on lukittuna, mutta vain sellaisten asetusten arvoja, jotka eivät vaikuta kongurointiin.
3. Valitse konguroinnin lukitus
Paina sinistä kenttää, jossa on teksti Locked (lukittu)
4. Valitse lukituksen avaus
Valitse Unlocked (lukituksen avaus).
48 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Järjestelmän asennus
1. Mene kongurointivalikkoon
2. Valitse Järjestelmän asennus
3. Anna perusasetukset
Kaikkia järjestelmäasetuksia voidaan muuttaa painamalla sinistä kenttää, jossa asetus on, ja antamalla sitten uusi asetusarvo.
Ensimmäiseen kenttään kirjoitetaan, mitä säätimellä säädetään. Tähän kirjoitettu teksti on nähtävissä jokaisen ikkunan ylälaidasta säätimen osoitteen kanssa.
Kun aika on asetettu, PC:n aika voidaan siirtää säätimeen. Kun säädin liitetään verkkoon, keskusyksikkö asettaa päivämäärän ja ajan automaattisesti verkossa oleviin säätimiin. Tämä koskee myös kesä/talviajan vaihtamista. Sähkökatkon sattuessa kello käy ainakin 12 tunnin ajan.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 49
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Aseta laitoksen tyyppi
1. Mene kongurointivalikkoon
2. Valitse laitoksen tyyppi
Paina riviä Select plant type (valitse laitoksen tyyppi).
3. Aseta laitoksen tyyppi
Yleistä: Jos haluat tietää enemmän eri kongurointivaihtoehdoista, ne on lueteltu oikeassa sarakkeessa. Numero viittaa numeroon ja kuvaan vasemmassa sarakkeessa. Näytössä näytetään vain ne asetukset ja arvot, joita tarvitaan tiettyyn asennukseen, kaikki mahdolliset asetukset näkyvät oikeassa sarakkeessa.
Esimerkkimme: Esimerkin kommentit näytetään sivun keskisarakkeessa seuraavilla sivuilla.
Tässä esimerkissä säätimellä ohjataan boosterjärjestelmää, korkeapainesäätöä ja IT-kompressoria.
Tämän seurauksena avautuu uusia asetusmahdollisuuksia, mutta vain nykyisen valinnan sallimia.
3 - Laitoksen tyyppi Sovellusvalinnat
Valitse seuraavista neljästä: HP = High pressure control (korkeapainesäädin). MT=middle temperature (keskilämpötila). LT = Low temperature (pakkanen). IT = Parallel compression (rinnakkaiskompressori)
3- sovellusvalinnan jälkeen Kylmäaine
Vain CO-järjestelmille. Kylmäainetta ei voi vaihtaa
Lauhduttimen puhaltimen ohjaus
Puhaltimen ohjauksen asetukset tehdään tässä: askel, askel+nopeus, pelkkä nopeus tai ensimmäisen puhaltimen nopeus + muiden askel
Puhaltimien määrä
Aseta käytettävien releulostulojen määrä
Lämmön talteenotto
Lämmöntalteenotto aktiivinen Käyttövesi, lämmitys tai molemmat Asetetaan myöhemmin
Öljynpalautus
Öljynpalautuksen ohjaus aktiivinen Valitse seuraavista:
Siirry seuraavalle sivulle
painamalla +-painiketta
4. Muita laitoksen asetuksia
5. Nopea pika-asetus
(Quick basis setup)
Esimerkkimme asetukset näkyvät näytöllä.
Sivuja on useampia peräkkäin. Musta palkki tässä kentässä näyttää, mikä sivu näkyy tällä hetkellä.
Siirry sivujen välillä painikkeilla + ja -.
Muuta ainoastaan "Easy"-rivejä
Tässä voit muuttaa järjestelmän yleisiä arvoja
- Säätö Pgc maks.
- Varaajan asetusarvo.
Säädin ehdottaa kaikki tähän liittyvät arvot. Asetuksia voidaan hienosäätää tarvittaessa.
Valitse pika-asennus
Tässä voit nollata kaikki säätimen asetukset tehdasasetuksiin.
4 - Muunlaisia järjestelmiä Kompressoriyhdistelmät
Valitse seuraavista:
Kompressorien määrä
Aseta käytettävien kompressoriyksiköiden määrä
Ulkoinen pääkytkin
Kytkin voidaan asentaa säädön käynnistämiseen/pysäyttämiseen. (Avaa myös UPS-valinnan) Ma Ulk. Power loss (signaali UPS:ltä) Monitoring of external voltage (ulkoisen syöttöjännitteen seuranta). Kun "yes" on valittuna, digitaalinen sisääntulo varataan tälle.
Hälytyksen ulostulo
Tässä voidaan valita, tulisiko hälytysulostulon olla hälytysrele vai ei, ja mitkä prioriteetit aktivoivat ulostulon
I'm alive relay (Olen elossa -rele)
Rele "vapautuu", jos säätö epäonnistuu
Night selected via DI (Yövalinta DI n kautta)
Laite siirtyy yötilaan vastaanotettuaan signaalin
Show advanced settings (Näytä lisäasetukset)
Tämä toiminto avaa lisäasetukset eri valikoissa
Comp. cap. out to AO (Kompressoriteho AO)
Jos "yes" on valittuna, analoginen ulostulo ilmaisee käyttökapasiteetin
5 - Quick relative setup (Pika-asetus)
Easy Pgc max. (Nopea Pgc maks.) sisältää kaikkien painearvojen asetukset. Easy Prec ref. (Nopea Prec ref.) sisältää varaajasäätimen ryhmäasetukset.
50 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
MT-imuryhmän säätöasetukset
1. Mene kongurointivalikkoon
2. Valitse imuryhmä
3. Aseta asetusarvot
Siirry seuraavalle sivulle
painamalla painiketta +
Service Tool
-kongurointivalikko on nyt muuttunut. Näet kaikki mahdolliset asetukset valitulle laitostyypille.
Esimerkissämme valitsemme seuraavat asetukset:
- P0-optimointi
- Imun asetuspiste =
-10 °C Asetukset näkyvät näytössä.
3 - Reference mode (asetusarvon tila)
Imupaineen poikkeutus ulkoisten signaalien avulla 0: Reference (asetusarvo) = set reference (valittu asetusarvo) + night oset (yökorotus) + oset from external (poikkeutus ulkoisesta signaalista) 0-10 V signaali 1: Reference (asetusarvo) = set reference (valittu asetusarvo + poikkeutus P0-optimoinnista Asetusarvo (-80 – 30 °C) Haluttu imupaineen asetusarvo, °C
Poikkeuta ulkoisen asetusarvon kautta
Valitse käytetäänkö 0–10 V ulkoista poikkeutussignaalia Oset at max input (poikkeutus maks. sign) (-100...+100 °C) Poikkeutusviesti = 10 V. Oset at min input (poikkeutus min. sign.) (-100...+100 °C) Poikkeutusviesti = 0 V. Oset lter (poikkeutuksen suodatinaika) (10–1800 s) Tässä voidaan määrittää, kuinka nopeasti asetusarvo astuu voimaan Night Oset via DI (yökorotus DI:llä) Valitse, käytetäänkö digitaalista sisääntuloa yötoiminnan aktivoimiseen. Yötoimintaa voidaan myös vaihtoehtoisesti ohjata sisäisen viikkoaikataulun tai verkkosignaalin mukaan. Night Oset (yökorotus) (-25...+25 K) Imupaineen poikkeutus yökorotussignaalin yhteydessä (asetetaan Kelvineissä). Max reference (maks. asetusarvo) (-50...+80 °C) Maks. sallittu asetusarvo imupaineelle Min reference (min. asetusarvo) (-80...+25 °C) Min. sallittu asetusarvo imupaineelle
4 - Compressor application (kompressorisovellus)
Valitse tässä yksi käytettävissä olevista kompressorikokoonpanoista:
4. Aseta tehosäätöarvot
Siirry seuraavalle sivulle
painamalla painiketta +
Jos "Kierrossäädettävä" tai "ruuvikompressori" on valittu ensimmäiseltä riviltä, sen tyyppi on määritettävä seuraavalla rivillä.
Esimerkissämme valitsemme:
-VSD + single step
- 3 kompressoria
- Cyclic
Huomaa: Kahta parametria ‘säätöanturi’ ja ‘Psuc max oset’ käytetään matalapaineisten multiejektoreiden sovelluksen määrittämiseen. Ne näkyvät vain, kun IT-imuryhmää ei ole määritetty".
Lead compressor type (pääkompressorin tyyppi)
Kierrossäädettävä
Kierrossäädettäville kompressoreille ovat käytettävissä seuraavat vaihtoehdot:
No. of compressors (kompressorien määrä) Aseta kompressoreiden lukumäärä (yhteensä) No. of unloaders (tehokansien lukumäärä) Aseta tehokansien lukumäärä Ext. compressor stop (ulk. kompressoripysäytys) Ulkoinen kytkin, joka käynnistää ja pysäyttää kompressorisäädön voidaan asentaa Control sensor (säätöanturi) Valitse anturi kompressorin säätimeen:
- ”Po-MT” säätämään Po-MT Anturi
- ”Po-MT + Psuc-MT” säätämään sekä ”Po-MT” ja ”Psuc-MT”. Kompressoreita säädetään anturilla, joka on eniten asetusarvon yläpuolella
Psuc max oset (Psuc maks. poikkeutus) Asettaa eron Psuc-MT:n ja Po-MT:n asetusarvojen välillä Step control mode (kompressoreiden vuorottelu) Valitse kompressoreiden vuorottelutila: Cyclic: Käyttötunteja tasaava (FIFO)
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 51
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
5. Aseta kompressoreiden tehotiedot
Siirry seuraavalle sivulle
painamalla painiketta +
6. Aseta arvot pääaskeleelle ja tehokansille
Siirry seuraavalle sivulle
painamalla painiketta +
7. Aseta arvot varotoiminnoille
Kompressoriteho on määritetty tilavuus per tunti m3/h. Katso kompressorin tiedot.
Esimerkissämme ei ole tehokansia, josta johtuen ei myöskään muutoksia.
Esimerkissämme valitsemme:
- Kuumakaasulämpötilan varorajaksi = 120 °C
- Maks. lauhdutinpaine varoraja = 100 bar
- Min. imupaineen varoraja = -40 °C
- Maks. imupaineen hälytysraja = -5 °C
- Min. ja maks. tulistuksen hälytysraja = 5 ja 35 K.
Best t: Eri kokoisia kompr. kytketään päälle/pois vastaamaan todellista kuormaa External coordination MT/LT (ulkoinen koordinointi MT/LT) Jos haluat koordinoida ulkoisella LT-ohjaimella, valitse kyllä Pump down (tyhjennyspumppaus) Valitse halutaanko pump down –toimintoa viimeiselle kompressorille Synchronous speed (synkroninen nopeus) No (Ei): Käytettävissä on kaksi analogista ulostuloa. Yes (Kyllä): Käytettävissä on yksi analoginen ulostulo. Early stop enable (ota käyttöön varhainen pysäytys) Valitse tämä viimeisen kompressorin käyntiajan rajoittamiseksi miinusalueella Early stop delay (varhaisen pysäytyksen viive) Aseta maksimi aika, jonka viimeinen kompressori saa käydä miinusalueella. Pump down limit (pump down –raja) Po (-80...+30 °C) Aseta pump down -raja VSD min speed (min. nopeus) (0,5–60,0 Hz) Min. nopeus jossa kompressori pysäytetään VSD start speed (käynnistysnopeus) (20,0–60,0 Hz) VSD:n minimi käynnistysnopeus (on oltava korkeampi kuin "VSD Min. Speed Hz") VSD max speed (maks. nopeus) (40,0–120,0 Hz) Kompressorin suurin sallittu nopeus VSD safety monitoring (varopiiri) Valitse tämä jos taajuusmuuttajalle on oma varopiiri
PWM period time
Ohitusventtiilin periodiaika (päällä + pois) PWM Min. capacity (PWM min. teho) Min. teho ohituksessa (ilman minimitehoa kompressori ei jäähdy) PWM Start capacity (PWM käynnistysteho) Minimiteho, jolla kompressori käynnistyy (tähän on asetettava suurempi arvo kuin ”PWM Min. capacity” -kohtaan (PWM min. teho) Load shed limits (kuormituksen rajoitusvälit) Valitse, mitä signaalia käytetään kuormituksen rajoitukseen (vain verkko, DI-tulo + verkko tai kaksi DI-tuloa + verkko) Load limitation period (kuormituksen rajoitus periodi) Aseta suurin sallittu aika kuormituksen rajoitukselle Load shed limit 1 (kuormituksen rajoitus 1) Aseta kuormituksen rajoitus sisääntulo 1 maks. tehoraja Load shed limit 2 (kuormituksen rajoitus 2) Aseta kuormituksen rajoitus sisääntulo 2 maks. tehoraja Override limit T0 (ohitusraja) Mikä tahansa kuorma rajan alapuolella sallitaan. Mikäli T0 ylittää arvon, aikaviive käynnistyy. Jos aikaviive loppuu, kuormituksen tehoraja peruuntuu Override delay 1 (ohitusviive) Maks. aika kuormituksen rajoitukselle, jos T0 on liian korkea Override delay 2 (ohitusviive) Maks. aika kuormituksen rajoitukselle, jos T0 on liian korkea Easy PI Selection (nopea PI-valinta) Ryhmäasetus neljälle säätöparametrille: Kp, Tn, + kiihtyvyys ja - kiihtyvyys Jos asetuksena on "käyttäjän määrittelemä", neljää säätöparametria voidaan hienosäätää:
Kp To (0,1–10,0) Vahvistuskerroin PI-säädölle
Tn To
Integraatioaika PI-säädölle + Zone acceleration (A+) (aluekiihtyvyys) Korkeammat arvot tuottavat nopeampaa sääntelyä
- Zone acceleration (A-) (aluekiihtyvyys) Korkeammat arvot tuottavat nopeampaa sääntelyä
Advanced settings (lisäasetukset)
To lter (suodatin)
Hidasta To-asetusarvon nopeita muutoksia
Pc lter (suodatin)
Hidasta Pc-asetusarvon nopeita muutoksia
52 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Siirry seuraavalle sivulle
painamalla painiketta +
8. Aseta kompressoreiden varopiirit
Siirry seuraavalle sivulle
painamalla painiketta +
9. Aseta kompressoreiden aikarajat
Esimerkissämme käytämme:
- Yhteinen korkeapainekytkin kaikille kompressoreille
- Yksi yleinen varopiiri jokaiselle kompressorille
(Muut asetukset oltaisiin voitu valita, jos jokaiselle kompressorille olisi vaadittu erilliset varopiirit).
Aseta min. OFF-time kompressorireleelle. Aseta min. ON-aika kompressorireleelle. Määritä kuinka useasti kompressori voi käynnistyä.
Initial start time (alustava käynnistysaika) (15–300 s) Aika käynnistyksen jälkeen, jolloin kytketty teho rajoitetaan ensimmäiseen kompressoriaskeleeseen Unloading mode (tehokansitila) Valitse sallitaanko yhden tai kahden kompressorin tehokannen säätö samaan aikaan halutun tehon laskiessa AO lter (suodatin) Hidasta analogisen ulostulon nopeita muutoksia AO max. limit (AO maks. raja) Rajoita jännitettä analogisessa ulostulossa.
5 - Compressors (kompressorit) Tässä ikkunassa kompressoreiden välinen tehojakauma määritetään. Asetettavat tehot riippuvat valitusta sovelluksesta ja valitusta tehonsäätötilasta. Nominal capacity (nimellisteho) (0 – 1000 m3/h) Aseta kyseisen kompressorin nimellisteho. VSD-kompressoreille nimellisteho on asetettava nimellistaajuudelle (50/60 Hz) Unloader (tehokansi) Tehokansien määrä per kompressori (0–3)
6 - Capacity distribution (tehojakauma) Asetus riippuu kompressoreiden lukumäärästä sekä kytkentäkuviosta Main step (pääaskel) Aseta pääaskeleen nimellisteho (aseta pääaskeleen suuruus prosentteina nimellistehosta) 0–100 % Unload (tehokansi) Teho jokaiselle tehoportaalle 0–100 %
Siirry seuraavalle sivulle
painamalla painiketta +
10. Aseta muut toiminnot
Nämä asetukset vaikuttavat ainoastaan releeseen, joka kytkee/poiskytkee kompressorin. Ne eivät vaikuta tehokansiin.
Mikäli rajoitukset menevät päällekkäin, säädin käyttää pisintä rajoitusaikaa.
Esimerkissämme emme käytä näitä toimintoja.
7 - Safety (turvallisuus) Emergency cap. day (hätäteho päivällä)
Haluttu päällekytkettävä teho hätätilanteessa päivällä, johtuen viasta imupainelähettimessä/väliaineen lämpötila-anturissa Emergency cap. night (hätäteho yöllä) Haluttu päällekytkettävä teho hätätilanteessa yöllä, johtuen viasta imupainelähettimessä/väliaineen lämpötila-anturissa Sd max limit (maks. raja) Maks. arvo kuumakaasulämpötilalle. 10 K ennen rajaa tulee kompressoritehoa laskea ja kytkeä päälle koko lauhdutusteho. Jos raja ylitetään poiskytketään koko kompressoriteho Pc Max limit (maks.raja) Lauhdutinpaineen maks. arvo bar. 3 K ennen rajaa, koko lauhdutinteho kytketään ja kompressoritehoa vähennetään. Jos raja ylitetään poiskytketään koko kompressoriteho. Tc max. limit (maks. raja) Rajoita celsiusasteina luettavaa arvoa (jos valittu näytölle lauhduttimen asetuksissa) Pc Max alarm delay (maks. hälytysviive) Aikaviive hälytykselle Pc maks. T0 Min limit (min. raja) Min. arvo imupaineelle celsiusasteina Jos rajaa alennetaan, poiskytketään koko kompressoriteho T0 Max alarm (maks. hälytys) Hälytysraja korkealle imupaineelle P0 T0 Max delay (maks. viive) Aikaviive ennen hälytystä korkealle imupaineelle P0 Safety restart time (uudelleenkäynnistysaika) Yleinen aikaviive ennen kompressorin uudelleenkäynnistystä. (Käytössä toiminnoissa: "Sd max. limit", Pc max. limit" ja "P0 min. limit) SH Min alarm (min. hälytys) Hälytysraja min. tulistukselle (SH) imulinjassa
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 53
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
SH Max alarm (maks. hälytys) Hälytysraja maks. tulistus imulinjassa SH alarm delay (hälytysviive) Aikaviive hälytykselle min./maks. tulistukselle imulinjassa
8 - Compressor safety (kompressoriturvallisuus) Common safety (yleinen turvallisuus)
Valitse tarvitaanko yhteistä varosisääntuloa kaikille kompressoreille. Jos hälytys aktivoituu, kaikki kompressorit kytketään pois. Oil pressure etc (öljynpaine) Määritä tässä liitetäänkö öljynpaineen varopiiri. "General"-tilassa kaikilta kompressoreilta tulee signaali. Sd sensor pr. compressor (Sd-anturipaine kompressori) Valitse pitääkö Sd-mittaus suorittaa jokaista kompressoria varten Max discharge temp. (maks. kuumakaasulämpöt.) Katkaisulämpötila. Sd compressor alarm delay (Sd komp. hälytysviive) Hälytyksen viiveaika Sd compressor safety cutout (Sd komp. varokatk.) Valitse, otetaanko turvakatkaisu käyttöön.
9 - Minimum operation times (min. käyntiaika) Aseta käyntiajat siten että ”turhaa” käyttöä voidaan välttää. Kierrätysaika on kahden käynnistyksen aikaväli.
Safety timer (varopiirin viiveet) Cutout delay (poiskytkentäviive)
Viiveajat varopiirikatkaisulle, ennen kuin säädin antaa hälytyksen. Tämä asetus on yhteinen kaikille varopiireille kyseisissä kompressoreissa. Recycle delay (kierrätysviive) Min. aika, jonka jälkeen kompressorin tulisi olla kunnossa varopiirikatkaisun jälkeen. Viiveen jälkeen kompressori voi uudelleenkäynnistyä.
10 - Misc. functions (muut toiminnot) Injection On (ruiskutuslupa)
DO: Valitse toiminto, jos haluat varata relelähdön ruiskutuslupatietoa varten. (Toiminto on vietävä höyrystinsäätimille, jotta ne sulkevat paisuntaventtiilit kun mikään kompressori koneikossa ei pysty käynnistymään.) Verkko: Ruiskutuslupasignaali välitetään verkon kautta. Compressor start delay (kompressorin käynnistysviive) Kompressorin käynnistyksen viiveaika Injection O delay (ruiskutus o viive) Ruiskutuksen katkaisun viiveaika Liq. inj suction line (nesteen ruiskutus imulinjaan) Valitse toiminto mikäli nesteruiskusta tarvitaan imulinjassa kuumakaasulämpötilan rajoittamiseksi. Säätö voidaan joko suorittaa magneettiventtiilillä tai AKV-venttilillä. AKV OD suction line (AKV OD imulinja) Venttiilin avausasteen lukema prosentteina Inject start SH (ruiskutuksen käynnistys tulistus) Tulistusarvo ruiskutuksen käynnistyksessä Inject di SH (ruiskutusero tulistus) Tulistuksen ero ruiskutuksen säätöön Inject start Sd temp. (ruiskutuksen käynnistys Sd lämpöt.) Nesteruiskutuksen käynnistyslämpötila imulinjassa Inject di Sd temp. (ruiskutuksen ero Sd lämpöt.) Kuumakaasulämpötilan mukautettu eroarvo SH Min suction line (SH min. imulinja) Minimitulistus imulinjassa SH Max suction line (SH maks. imulinja) Maksimitulistus imulinjassa AKV period time (AKV periodiaika) AKV-venttiilin periodiaika Inject delay at start up (ruiskutusviive käynnistyksessä) Nesteruiskutuksen viiveaika käynnistyksessä
54 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Tämän jälkeen jatketaan LT-ryhmän ja IT-ryhmän asetuksia.
Yleensä tehdään samat asetukset. Seuraavat parametrit koskevat myös IT-imuryhmää:
1. Reference Mode (asetusarvotila) Valitse tässä yksi käytettävissä olevista IT-kompressorin säädön asetusarvoista:
• “Kiinteä SP” vakioasetusarvolle,
• "Ulk. poikkeama" vakioasetusarvoon sekä poikkeama analogisesta sisääntulosta,
• “IT optimoi” optimaalisten asetusarvojen automaattinen laskenta,
• “Delta P” vakiopoikkeama Po-MT:n yli (käyttäen Min delta P MT-parametria varaajan konguroinnista).
Maks. ulk. poikkeama
Kun asetustila on "Ulk. poikkeama", aseta maksimi poikkeama.
P-IT min. reference / P-IT max. reference (P-IT min. asetusarvo / P-IT maks. asetusarvo) Kun asetustila on "IT optimoi", aseta asetusarvoiksi minimi ja maksimi arvot AC Prec limits (AC taajuusrajat) Valitse tämä maks. lämpötilarajan käyttöönottamiseksi asetusarvoksi käyttäen digitaalista sisääntuloa Max AC temperature (maks. AC lämpötila) Aseta maks. lämpötila-arvo, kun digitaalinen sisääntulo on aktivoitu
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 55
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Aseta öljynpalautus
1. Mene kongurointivalikkoon
2. Aseta öljynpalautus
3
Tässä esimerkissä ei ole otettu mukaan öljynpalautuksen ohjausta.
Asetukset näkyvät vain tiedoksi ja ne koskevat kiinteää paineensäätöä, joka on määritetty kohdassa "Laitostyypin näyttö" .
3. Aseta öljyn varaaja
Esimerkissämme meillä on kaksi tasokytkintä varaajassa. Yksi korkea ja yksi matala.
Level switch receiver (pintavahti varaajassa) Valitse halutut tasoanturit: Korkeus Sekä matala että korkea Level alarm delay (pinnan hälytysviive) Tasohälytyksen aikaviive Actual pressure (todellinen paine) Mitattu arvo Actual state (todellinen tila) Öljynerotuksen tila Cut out pressure (katkaisupaine) Varaajan paineraja öljysyötön katkaisemiseen Cut in pressure (kytkentäpaine) Varaajan paineraja öljysyötön päällekytkemiseen High alarm limit (korkea hälytysraja) Hälytys laukaistaan jos rajaa korkeampi paine rekisteröidään High alarm delay (korkea hälytysviive) Hälytyksen aikaviive Low alarm limit (matala hälytysraja) Hälytys laukaistaan, jos rajaa matalampi paine rekisteröidään Low alarm delay (matala hälytysviive) Hälytyksen aikaviive
Siirry seuraavalle sivulle
painamalla painiketta +
4. Aseta öljynerottimet
Prosessi on seuraavanlainen: Kun signaali lähetetään tasokytkimeltä, tyhjennys varaajalle käynnistyy. Tämä tapahtuu kolme kertaa minuutin välein. Jokainen kerta kestää sekunnin. Jos tasokytkin ei ole rekisteröinyt yhtään öljyn vähentymistä tähän mennessä, hälytys laukaistaan viiveen jälkeen.
4 Separator (erotin)
Valitse käytetäänkö yhteistä erotinta kaikille kompressoreille vai kahta erotinta (MT ja IT)
Level detection (tasoanturit) Valitse säädetäänkö öljynerotinta "Full sequence", "To Level" vai "low ja high" tasokytkimillä
Level alarm delay (pinnan hälytysviive) Hälytys laukaistaan kun tasokytkintä käytetään matalalle tasolle
Repeat oil return cycle (toista öljynpalautussykli) Aikajakso tyhjennysprosessin toistamisen erottimelta, jos öljytaso pysyy korkealla tasolla
No oil sep. alarm delay (ei öljynerotusta hälytysviive) Hälytysviive kun öljyä ei erotu järjestelmästä. (korkeatasoanturi ei aktivoidu).
No of periods (aikajaksojen määrä) Venttiilin avautumiskertojen lukumäärä tyhjennyksessä
Period time (aikajakso) Aika venttiilin avauksien välillä
Open time (aukioloaika) Venttiilin aukioloaika
56 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Aseta lauhdutinpuhaltimien säätö
1. Mene kongurointivalikkoon
2. Valitse Condenser fan control
(lauhdutinpuhaltimien säätö)
3. Aseta control mode (säätötila)
ja reference (asetusarvo)
Siirry seuraavalle sivulle
painamalla painiketta +
4. Aseta arvot tehonsäädölle
Esimerkissämme lauhdutinpainetta säädetään Sgc ja Sc3 (kelluva asetusarvo) perusteella. Asetukset näkyvät tässä näytössä.
Esimerkissämme käytämme rinnankytkettyjä nopeusohjattuja puhaltimia. Asetukset näkyvät näytössä.
Toiminto "Monitor fan safety" (puhaltimien varopiiriseuranta) vaatii varopiirin jokaiselle puhaltimelle.
3 - PC reference (asetusarvo) Control sensor (säätöanturi)
Sgc: lämpötila kaasujäähdyttimen ulostulossa. S7: väliaineen lämpötilaa käytetään säätöön Reference Mode (asetusarvotila) Lauhdutinpaineen asetusarvon valinta: Kiinteä asetus: käytetään jos halutaan kiinteä asetusarvo Floating (kelluva): Käytetään, jos asetusarvo on muutettu Sc3-toimintona ulkoiseen lämpötilasignaaliin, määritetty "Dimensioning tm K"/"Minimum tm K" ja todellinen kompressorin käynnistysteho. (Floating (kelluva) on suositeltavaa CO ja lämmön talteenotto.) Setpoint (asetusarvo) Haluttu lauhdutinpaineen asetusarvo lämpötila Min. tm (vähintään tm) Min. keskilämpötilaero Sc3 ulkoilman ja Pc lauhtumislämpötilan välillä kun ei kuormaa Dimensioning tm (tm määritys) Määrittelee Sc3 ulkoilman ja Pc lauhtumislämpötilan keskilämpötilaeron maks. kuormalla (tm erotus maks. kuormalla yleensä 2-4 K) Sgc max reference (maks. asetusarvo) Suurin sallittu kaasunjäähd. ulostulon lämpötila. Tämä toiminto rajoittaa Sgc-asetusarvoa. Show Tc (näytä Tc) Valitse, näkyykö Tc
4 - Capacity control (tehonsäätö) Tehonsäätötila
Valitse lauhduttimen säätötila: Vaihe: Puhaltimet kytketään releulostulojen kautta Vaihe/nopeus: Puhallintehoa säädetään nopeusohjauksen ja on/o-kytkennän yhdistelmänä. Nopeus: Puhallintehoa säädetään nopeussäädön kautta Speed 1.step: (nopeus 1. askel): Ensimmäisen puhaltimen nopeus säädetty, muut vaihekytkennässä 2 nopeusryhmää: Teho on jaettu kahteen ryhmään No of fans (puhaltimien lukumäärä) Aseta puhaltimien määrä (Jos kaksi ryhmää on valittu, tämä asetus on ryhmän 1 lukumäärä)
Puhaltimien lukumäärä ryhmässä 2
Ryhmän 2 lukumäärän on oltava suurempi tai sama kuin ryhmässä 1
Ryhmän 1 nopeusrajoitus
Käyntiääntä voidaan säätää rajoittamalla nopeutta Monitoring fan safety (puhaltimien varopiiriseuranta) Puhaltimien varopiirit. Digitaalista sisääntuloa käytetään jokaiselle puhaltimelle Fan speed type (puhallinnopeustyyppi) VSD (ja normaalit AC moottorit) EC moottori = DC ohjatut puhallinmoottorit VSD start speed (käynnistysnopeus) Min. nopeus nopeusohjauksen käynnistämiseen (on asetettava korkeammaksi kuin "VSD Min. Speed") VSD min Speed (min. nopeus) Min. nopeus jossa nopeusohjaus poiskytketään (alhainen kuorma) VSD safety monit. (varopiiriseuranta) Taajuusmuuttajan varopiirin valinta. Digitaalista sisääntuloa käytetään taajuusmuuntajan varopiirille EC Start capacity (käynnistysteho) Tarvittu teho on ylitettävä ennen kuin säädin antaa pyynnön EC-moottorille EC voltage min (min. jännite) Jännitearvo 0 % teholla (20 % = 2 V @ 0 – 10 V) EC voltage max (maks. jännite) Jännitearvo 100 % teholla (80 % = 8 V @ 0 – 10 V)
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 57
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
EC Voltage abs. max (abs. jännite maks.) Abs. maks. jännite EC-moottorille (ylikuorma) Absolut max Sgc (abs. maks. Sgc) Suurin sallittu lämpötila Sgc:ssä. Jos tämä arvo ylitetään, EC-jännite kohoaa arvoon, joka sisältyy tähän: “EC Voltage, abs. max.” Control type (säätötyyppi) Säätöstrategian valinta P-alue: Puhallintehoa säädetään P-band–säädöllä. P band on "100/Kp" PI-säätö: Puhallintehoa säädetään PI-säätimellä
Kp
Vahvistuskerroin P/PI-säätimelle
Tn
Integraatioaika PI-säätimelle Capacity limit at night (Tehoraja yöllä) Maks. tehoraja-asetus yökäytölle. Voidaan käyttää puhallinnopeuden rajoittamiseen yöllä melutason takia
V3gc
Ilmaisee ohitetaanko kaasujäähdytin. On/o: Releellä ohjattu 3-tieventtiili Askelventtiili: CTR-tyypin 3-tieventtiilin modulointi Jännite: 3-tieventtiili, esim. 0–10 V:n säädöllä käynnistyksessä/ pysäytyksessä:
Bypass low limit (ohituksen matala raja) Jos Sgc-anturi mittaa valittua arvoa matalamman lämpötilan, reititetään kaasu kaasujäähdyttimen ohi. (esim. käynnistys erittäin matalissa ympäristön lämpötiloissa) Bypass min. o time (min. seisonta-aika) Min. aika jolloin kaasu on syötettävä kaasujäähdyttimelle ennen kuin ohitus sallitaan lämmöntalteenoton aikana. Stepperillä ja jännitteellä:
Kp
PI-säätimen vahvistuskerroin.
Tn
PI-säätimen integrointiaika.
Min. avautumisaste Maks. avautumisaste
58 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Korkeapainesäädön asetus
1. Mene kongurointivalikkoon
2. Valitse HP-säätö
3. Aseta säätöarvot
Siirry seuraavalle sivulle
painamalla painiketta +
4. Aseta ejektoritoiminto
Asetukset näkyvät näytössä
3 - HP control (HP-säätö) Vhp output type (ulostulotyyppi)
Valitse signaalityyppi korkeapaineventtiilin säätöön:
- Jännitesignaali
- Askelmoottorisignaali AK-XM 208C:n kautta
- 2 askelmoottorisignaalia rinnakkaisille venttiileille Extra capacity oset (lisätehon poikkeutus) Säädä paljonko painetta lisätään toiminnon "Extra capacity oset" ollessa aktivoituna
Pgc min.
Min. sallittu paine kaasujäähdyttimessä
Pgc max.
Maks. sallittu paine kaasujäähdyttimessä
Advanced settings (lisäasetukset) Vhp min. OD
Venttiilin sulkeutumisasteen rajoitus Pgc max. limit P-band (Pgc maks. raja P-alue) P-band, "Pgc max" alue, jossa venttiilin avautumisastetta lisätään dT Subcool (dT alijäähdytys) Haluttu alijäähdytyslämpötila
Kp
Vahvistuskerroin
Tn
Integraatioaika
Pgc HR min.
Min. sallittu paine korkeapainepuolella lämmöntalteenotossa
Pgc HR max
Sallittu paine lämmöntalteenotossa Ramp down bar/min. (alasajoramppi bar/min) Tässä voit valita kuinka nopeasti asetusarvoa on laskettava lämmöntalteenoton jälkeen Temp. at 100 bar (lämpöt. @ 100 bar) Lämpötila 100 barissa. Tässä voit määrittää säätökäyrän transkriittisen käytön aikana. Aseta vaadittu lämpötila-alue.
4 - Ejector control (ejektorin säätö) Valitse moniejektorin teho. Koko näkyy tämän jälkeen jokaisen venttiilin tehon kohdalla. Toiminto on kuvattu sivulla 114-117.
Seuraavassa näytössä kapasiteetti on mukautettu neste-ejektoreille. Seuraavaa näyttöä ei näy, jos neste-ejektorit määritettiin edellisessä näytössä.
Esimerkissä ei ole käytetty ejektorin säätöä.
Varoitus!
Mikäli säätö pysäytetään korkeapainesäädön aikana, paine nousee. Järjestelmän on oltava mitoitettu korkeammalle paineelle, muuten varoventtiilit saattavat laueta.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 59
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Aseta varaajapaineen säätö
1. Mene kongurointivalikkoon
2. Valitse Receiver control
(varaajapaineen säätö)
3. Aseta säätöarvot
Asetukset näkyvät näytössä
3 - Receiver control (varaajapaineen säätö) Vrec Output type (ulostulon tyyppi)
Valitse Vrec ulostulon tyyppi kaasunohitusventtiilille:
• “1 Stepper” yhdelle askelmoottorisignaalille AK-XM 208C:n kautta
• “2 Stepper (synchronic)” kahdelle askelmoottorisignaalille, jotka toimivat samanaikaisesti
• “2 Stepper (sequential)” kahdelle askelmoottorisignaalille, jotka toimivat peräkkäin
• “Voltage (AO)” jännitesignaalille.
Vrec min. OD
Vrec-venttiilin sulkeutumisasteen rajoitus
Vrec max. OD
Vrec-venttiilin avautumisasteen rajoitus Show Trec (näytä Trec) Tällä asetuksella määritetään, näkyykö Trec yleisnäytöllä 1 Prec setpoint (asetusarvo) Valitse varaajapaineen asetusarvo, kun IT-kompressori on pysäytetty
Kp
Vahvistuskerroin
Tn
Integraatioaika
Prec min.
Min. sallittu paine varaajassa
Prec max.
Maks. sallittu paine varaajassa (tästä tulee myös kompressoreiden säädön asetusarvo, jos ne pysäytetään "External compressor stop"
-toiminnolla). Tämän arvon ylittäminen aiheuttaa hälytyksen.
Prec min. limit P-band
P-alue "Prec min", jossa Vrec-venttiilin avautumisastetta lisätään Prec max. limit P-band (Prec maks. raja P-alue) P-alue "Prec max", jossa Vrec-venttiilin avautumisastetta vähennetään Monitor liquid level (nestetason valvonta) Valitse, valvotaanko nestetasoa Liquid alarm delay (nestetason hälytysviive) Hälytyksen aikaviive
Käytä kuuman kaasun purkamista
Valitse pitääkö kuumaa kaasua syöttää, jos varaajapaine laskee liian matalaksi Prec hot gas dump (Prec kuuman kaasun purkaminen) Varaajapaine, jonka kohdalla kuuman kaasun syöttö käynnistetään Prec gas dump di. (Prec kuuman kaasun ero) Ero, jonka kohdalla kuuman kaasun syöttö pysäytetään IT Comp. start (IT-komp. käynnistys) Vrec-venttiilin avautumisaste IT-kompressorin käynnistyksen yhteydessä IT Start delay lter (IT käynnistysviivesuodatin) Aikavakio alhaisen suodatustason suodattimelle, jota käytetään Vrec-venttiili avautumisasteessa IT-kompressorin käynnistyksen yhteydessä IT End delay (IT katkaisuviive) Tämä asetus määrittää ajan, jonka on kuluttava IT-kompressorin pysäyttämisestä ennen kuin säätösignaali lähetetään Vrec:iin IT Comp. (IT-komp.) Sgc min. Lämpötilan rajoitus, kun toiminnassa käytetään IT-kompressoria. Ei käynnisty, kun alempi arvo havaitaan muuttuvan venttiilin avautumisasteesta riippumatta Receiver inlet min vapour (Varaajan tulon min. höyry) Säilyttää kaasun minimipaineen varaajassa. %-arvo ilmaisee varaajaan tulevan kaasun määrän Min delta P MT (pienin sallittu paine-ero) Pienin sallittu paine-ero varaajan ja Po MT:n välillä. (Toiminto nostaa varaajan painetta, jos imupaine on korkea.)
60 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A

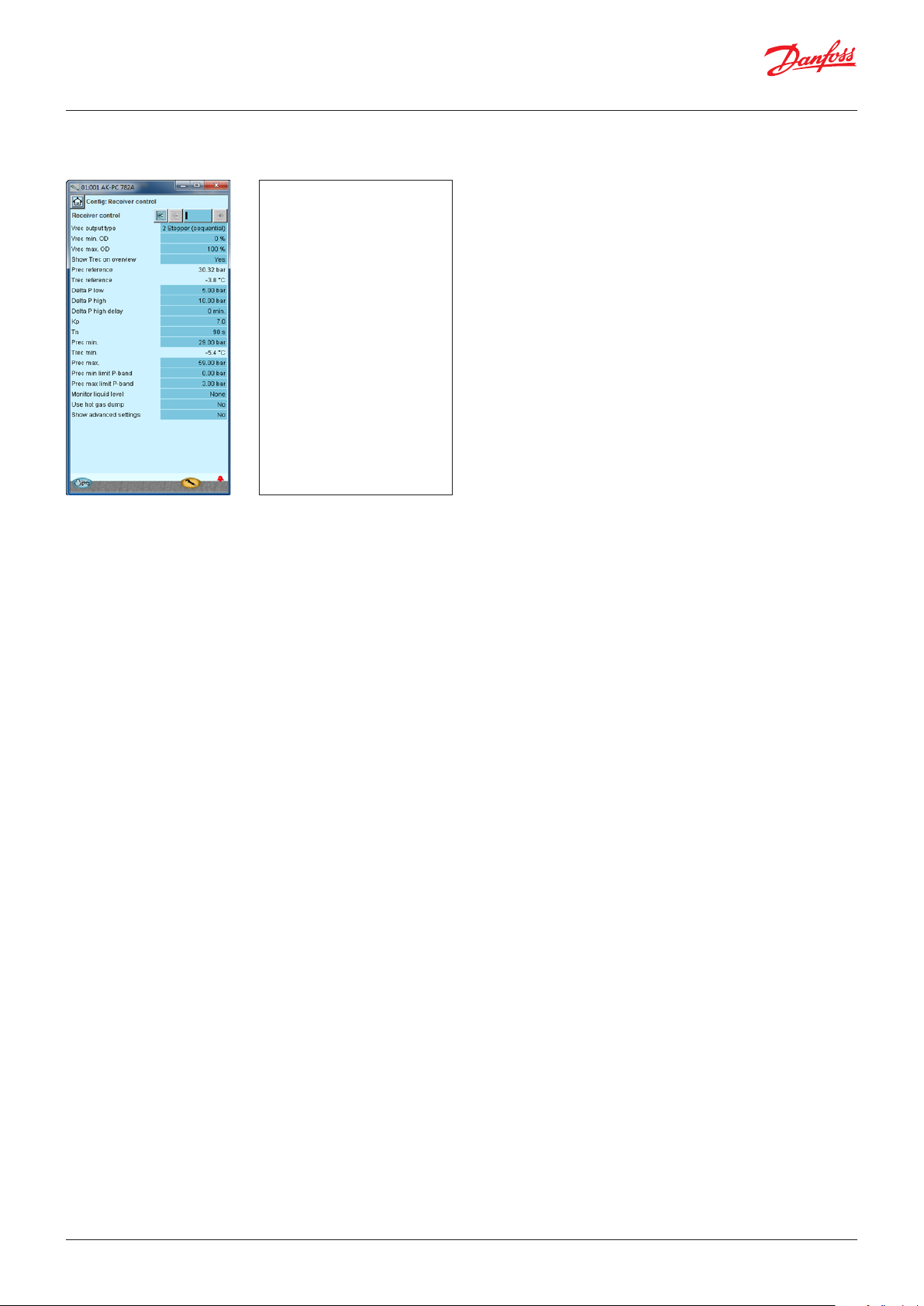

Varaajapaineen eron säätö "DeltaP"
Kun MT-imun säätö on konguroitu kahden paineanturin välille (P0-MT ja Psuc-MT, käytetään tyypillisesti alhaisen paineen moniejektoreissa), jotkin varaajan säätöparametreista eivät ole käytössä ja ja ne on korvattu toisilla. Varaajan asetusarvo käyttää korkeampaa tai alhaisempaa poikkeutusta, jonka määrittää digitaalinen sisääntulo. Uudet parametrit selitetään oikealla. Muuta parametrit on selitetty edellisellä sivulla.
Delta P low
Määrittää paine-eron Prec:n ja Po-MT:n välillä alempaa Prec­asetusarvoa varten
Delta P high
Määrittää paine-eron Prec:n ja Po-MT:n välillä korkeampaa Prec­asetusarvoa varten Delta P korkea viive (jälkiviive) Kun digitaalinen sisääntulo asetusarvolle "Delta P high" on deaktivoitu, viiveen jälkeinen aika ennen kytkentää takaisin asetusarvoon "Delta P low"
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 61
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A

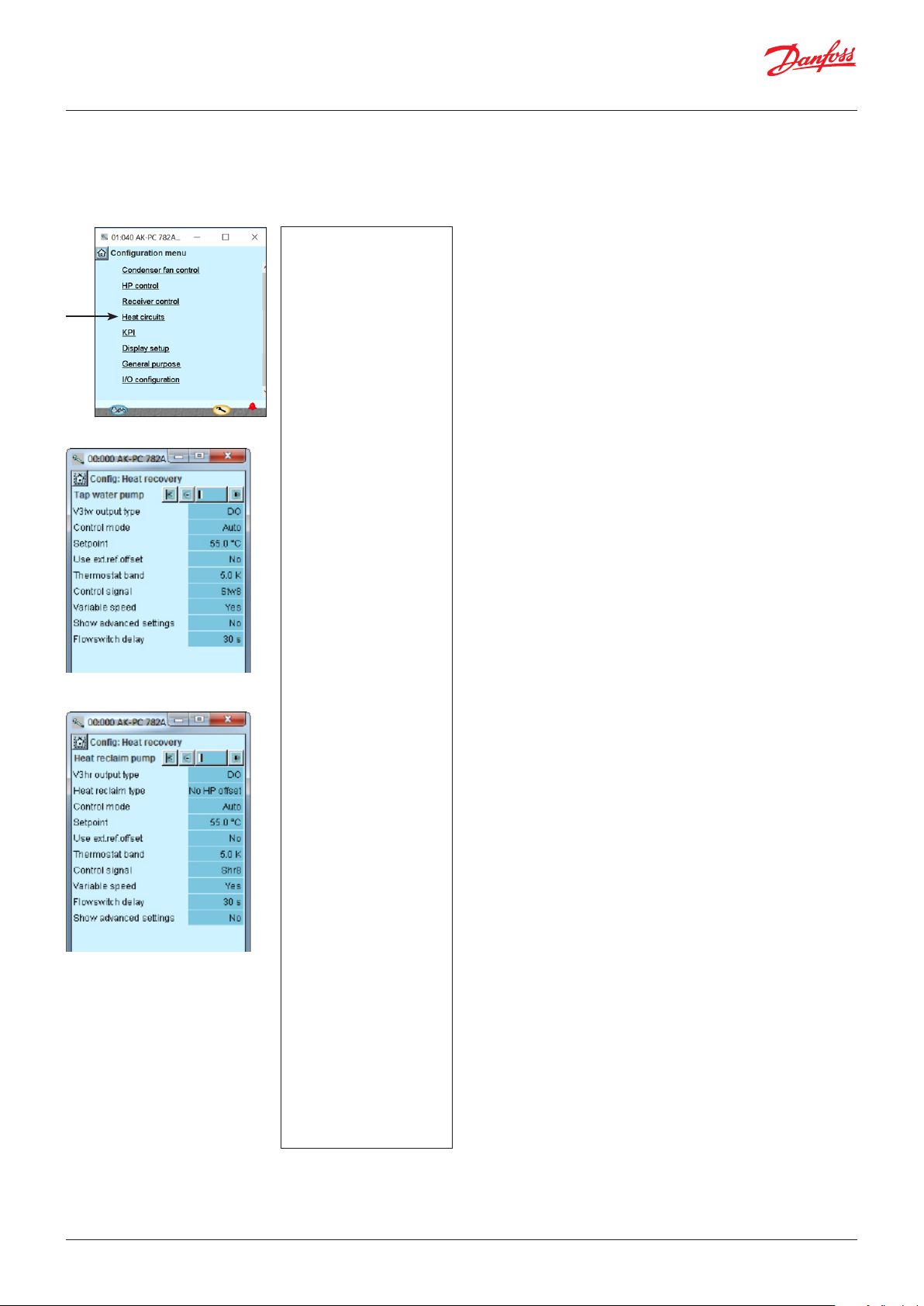

Aseta lämmöntalteenoton ohjaus
1. Mene kongurointivalikkoon
2. Valitse lämmityspiirit
3. Aseta käyttövesipiirien arvot
4. Aseta lämmityspiirien arvot
(Lämmityspiirit määritetään ”Valitse laitostyyppi” -valikossa)
Käyttöveden valikko on tyhjä, jos vain huonelämmitystä säädetään.
3 - Tap water circuits (käyttövesipiiri) (asetukset ovat käytettävissä vain, kun niitä voidaan säätää käyttövesipiirissä) V3tw output type (ulostulotyyppi) DO: Venttiiliä ohjataan relelähdöllä Askelmoottori: Venttiiliä ohjataan askelventtiilillä Control mode (säätötila): Tässä piirin säätö voidaan käynnistää (auto) ja pysäyttää (o ) Setpoint (asetusarvo): Stw8-anturille vaadittu lämpötila voidaan asettaa tässä
Use ext. ref. oset (käytä ulk.poikkeutus)
0–10 V:n signaalin on muutettava lämpötila-arvoa
Max. Ext. ref. oset (maks.ulk.poikkeutus)
Arvon muutos maksimisignaalilla (10 V) Thermostat band (termostaattialue): Sallittu lämpötilavaihtelu asetusarvon ympärillä: Control signal (säätösignaali) Valitse seuraavista:
Stw8: jos säätö tehdään vain tätä anturia käyttäen S4-S3: (ja Delta T -arvo) jos säätimen tulee säätää käyttäen
tätä lämpötilaeroa, kunnes Stw8-asetusarvo on tavoitettu. (S4-S3 säädön aikana, tulee pumpun olla nopeusohjattu).
Stw8 + Stw8A: jos kaksi lämpötila-anturia on asennettu
vesivaraajaan
Stw4: säätö on tehty tätä anturia käyttäen Variable speed (muuttuva nopeus): Tässä pumpun tyyppi valitaan. Joko variable speed (muuttuva nopeus) tai on/o Advanced settings (lisäasetukset): Seuraavat asetukset tulevat saataville:
Virtauskatkaisin: Tulee normaalisti olla valittuna varotoimintona.
Kp: Vahvistuskerroin Tn: Integraatioaika Min. pumpun pyörintänopeus: Pumpun käynnistys-/
pysäytysnopeus Maks. pumpun pyörintänopeus: Pumpun maks. sallittu nopeus
Flowswitch delay (virtauskytkimen viive): Vakaan signaalin kestoaika, ennen kuin uusi tila vaikuttaa säätöön
Tässä esimerkissä ei ole käytetty käyttövesipiiriä. Kuva on vain viitteellinen. Huonelämmityksen valikko on tyhjä, jos vain käyttöveden asetuksia säädetään.
4 - Heat recovery (lämmön talteenotto) V3hr output type (ulostulotyyppi)
DO: Venttiiliä ohjataan relelähdöllä Askelmoottori: Venttiiliä ohjataan askelventtiilillä
Heat reclaim type for heating (lämmöntalteenottotyyppi, tilalämmitykseen) Tässä määritetään miten korkeapainetta (HP) säädetään, lämmöntalteenottotilanteessa:
- No HP oset (ei korkeapaineen asetusarvon muutosta)
- HP oset. Säätimen on vastaanotettava jännitesignaali.
Maks. arvoa koskevat korotusarvot on määritettävä lämmityspiirin asetuksissa. Katso seuraava sivu.
- Max heat reclaim (maks. LTO). Säätimen on vastaanotettava
jännitesignaali, mutta asetusta nostetaan, jotta sillä voidaan säätää myös pumpun käynnistystä ja sammutusta sekä ohitusventtiiliä.
Control mode (säätötila): Tässä piirin säätö voidaan käynnistää (auto) ja pysäyttää (o ) Setpoint (asetusarvo): Shr8-anturille (tai Shr4) vaadittu lämpötila voidaan asettaa tässä Use ext. ref. oset (käytä ulk.poikkeutus) 0–10 V:n signaalin on muutettava lämpötila-arvoa Max. Ext. ref. oset (maks.ulk.poikkeutus) Arvon muutos maksimisignaalilla (10 V)
62 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Thermostat band (termostaattialue): Sallittu lämpötilavaihtelu asetusarvon ympärillä: Control signal (säätösignaali): Valitse seuraavista:
Shr8: jos säätö tehdään vain tätä anturia käyttäen S4-S3: (ja Delta T -arvo) jos säätimen tulee säätää käyttäen
tätä lämpötilaeroa, kunnes Shr8-asetusarvo on saavutettu. Shr4: säätö tehdään tällä anturilla. (S4-S3-säädön tai Shr4-säädön aikana tulee pumpun aina olla nopeusohjattu)
Variable speed (muuttuva nopeus): Tässä pumpun tyyppi valitaan. Joko variable speed (muuttuva nopeus) tai on/o Heat consumers (lämmönkuluttajat): (Vain kun lauhdutinpainetta on nostettava lämmöntalteenoton aikana). Vastaanotettavien signaalien lukumäärä asetetaan tähän. Signaali voi olla joko 0-10 V tai 0-5 V. (Lisäasetuksien alta löytyviä asetuksia käytetään 0-100 % signaalille). Heat consumer lter (pyyntiviestin suodatinaika) Hidasta pyyntisignaalin nopeita muutoksia Additional heat output (lisälämmitysulostulo) Tämä toiminto varaa releen. Rele kytkeytyy kun LTO-pyyntisignaali on 95 %. Flowswitch delay (virtauskytkimen viive): Vakaan signaalin kestoaika, ennen kuin uusi tila vaikuttaa säätöön
Advanced settings (lisäasetukset): Seuraavat asetukset tulevat saataville:
Virtauskatkaisin: Tulee normaalisti olla valittuna varotoimintona. Kp: Vahvistuskerroin Tn: Integraatioaika Tc max HR: Raja jossa kaasujäähdyttimen ohitus lopetetaan
HR PUMPUN SÄÄTÖ Min. pumpun pyörintänopeus: Pumpun käynnistys-/ pysäytysnopeus Maks. pumpun pyörintänopeus: Pumpun maks. sallittu nopeus HR stop limit: (pumpun pysäytysraja): signaalin prosenttiarvo, jolloin pumppu taas pysäytetään HR start limit (pumpun käynnistysraja): signaalin prosenttiarvo, jolloin pumppu käynnistetään HP-SÄÄTÖ Pgc HR min: peruspainevertailuarvo, kun vastaanotetaan ulkoinen jännitesignaali. Pgc HR max: maks. painevertailuarvo, kun vastaanotetaan ulkoinen jännitesignaali. Ref. oset low limit: signaali prosentteina, jolloin "Pgc HR min" –arvoa käytetään Ref.oset high limit: signaali prosentteina, jolloin "Sgc max."
-arvoa käytetään OHITUKSEN OHJAUS (säätö on/o) V3gc bypass stop limit: signaali prosentteina jolloin kaasujäähdytin taas kytkeytyy suoritetun poiskytkennän jälkeen V3gc bypass start limit: signaali prosentteina, jolloin kaasu katkaistaan
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 63
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
KPI:n asetus
1. Mene kongurointivalikkoon
2. Valitse KPI-asetus
Esimerkissämme KPI-säätö ei ole käytössä. Asetukset ovat tässä tiedon vuoksi.
2 - KPI-asetus KPI calculation (KPI-laskenta) (KPI = suorituskykyilmaisin)
Jos valitaan "Yes" (kyllä), toiminto pyytää valinnaisesti signaalia anturin nestelinjasta (Sliquid temp)
Valittu RFG
Järjestelmän kylmäaineen tyyppi näkyy tässä
Iskutilavuus MT yhteensä
Kaikkien MT-kompressorien iskutilavuudet näkyvät tässä
Iskutilavuus IT yhteensä
Kaikkien IT-kompressorien iskutilavuudet näkyvät tässä
Iskutilavuus LT yhteensä
Kaikkien LT-kompressorien iskutilavuudet näkyvät tässä
HR aktiivinen
Järjestelmän lämmöntalteenoton tila (aktiivinen vai ei) näkyy tässä
Kylmin kaappi MT
Aseta haluttu lämpötila MT-piirin kylmimmälle jäähdytyskalusteelle
Kylmin kaappi LT
Aseta haluttu lämpötila LT-piirin kylmimmälle jäähdytyskalusteelle
64 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A

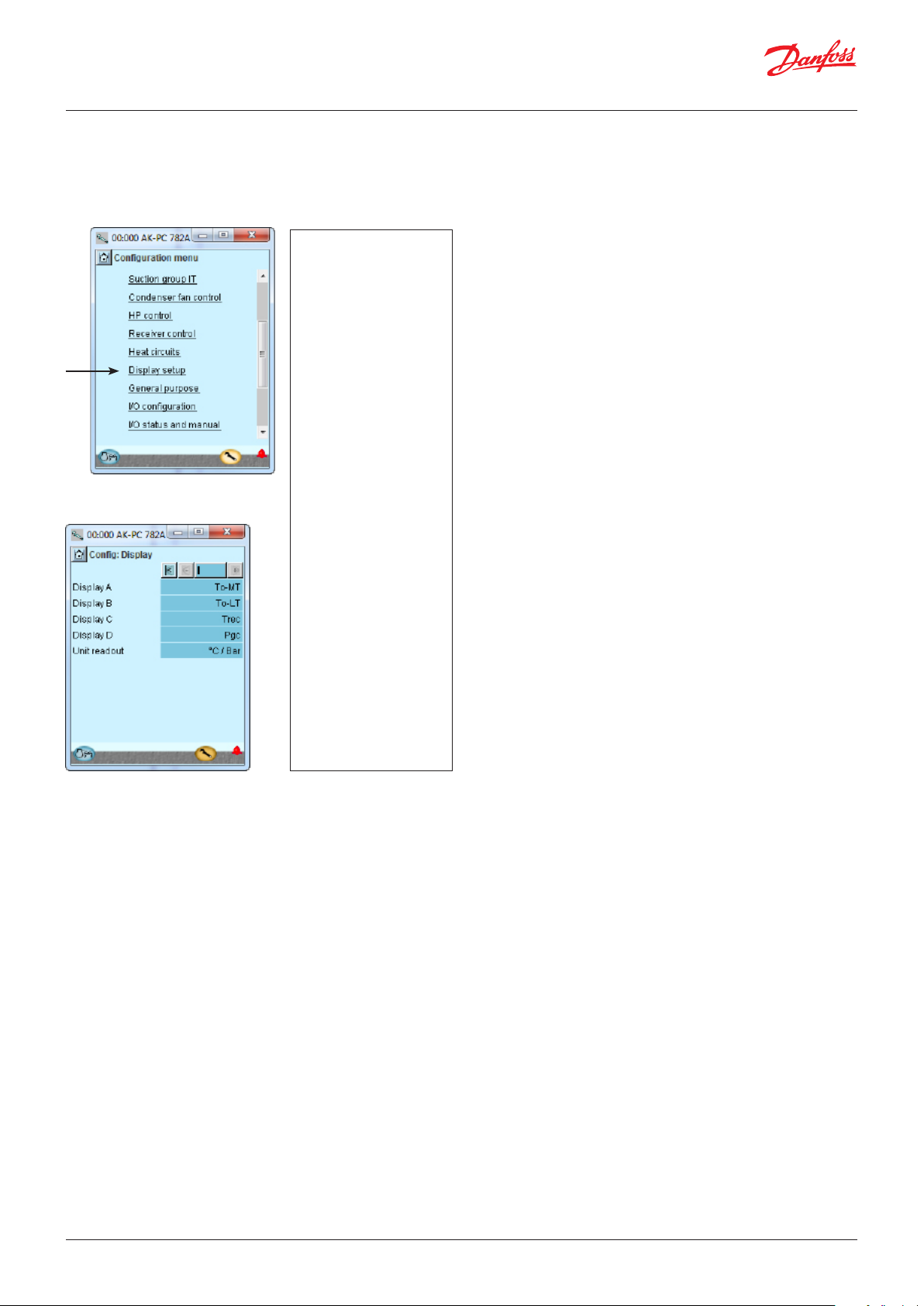

Näytön asetus
1. Mene kongurointivalikkoon
2. Valitse näytön asetus
3 - Display setup (näytön asetus)
Näyttö
Seuraavia voidaan lukea neljästä ulostulosta: Comp. control sensor (komp. säätöanturi) P0 in temperature (lämpötila) P0 in bar­Ss Sd Cond. control sensor (lauhd. säätöanturi) Tc Pc bar S7 Sgc Pgc bar Prec bar
3. Määritä mitkä lukemat näytetään yksittäisille ulostuloille
Esimerkissämme ei käytetä erillistä näyttöä. Tämä asetus on tässä tiedon vuoksi.
Trec Portaaton kompressori
Unit readout (yksiköiden näyttö) Valitse näytetäänkö lukemat SI-yksiköissä (°C ja bar) vai (US-yksiköissä °F ja psi)
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 65
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Aseta yleiset toiminnot
1. Mene kongurointivalikkoon
2. Valitse General purpose (yleinen käyttö)
3. Määritä vaadittujen toimintojen lukumäärä
Esimerkissämme valitsemme yhden termostaattitoiminnon lämpötilasäätöä varten konehuoneessa.
Seuraavat toiminnot voidaan määrittää: 5 termostaattia 5 painekytkintä 5 jännitesignaalia 10 hälytyssignaalia 6 PI-säädintä
66 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Erilliset termostaatit
1. Valitse termostaatit
2. Valitse haluttu termostaatti
3. Määritä vaaditut termostaattitoiminnot
Esimerkissämme valitsemme yhden termostaattitoiminnon konehuoneen lämpötilan seuraamiseksi.
Olemme antaneet toiminnolle nimen.
3 - Termostaatit
Yleisiä termostaatteja voidaan rakentaa ohjauksessa käytettävien lämpötila-antureiden sekä neljän ylimääräisen lämpötila-anturin avulla. Kussakin termostaatissa on erillinen ulostulo ohjausta varten.
Määritä kullekin termostaatille:
• Näytetäänkö termostaatti myös yleisnäytössä 1.
(Toiminto näytetään aina yleisnäytössä 2)
• Nimi
• Mikä antureista /(signaaleista) on käytössä
Actual temp (mitattu lämpötila). Termostaattiin liitetyn anturin lämpötilan mittaus Actual state (todellinen tila) Termostaatin ulostulon todellinen tila Cut out temp. (katkaisulämpötila) Termostaatin katkaisuarvo Cut in temp. (kytkentälämpötila) Termostaatin kytkentäarvo High alarm limit (korkea hälytysraja) High alarm limit (korkea hälytysraja) Alarm delay high (ylärajahälytyksen viive) Aikaviive ylärajahälytykselle Alarm text high (ylärajahälytyksen teksti) Anna hälytysteksti ylärajahälytykselle Low alarm limit (matala hälytysraja) Matala hälytysraja Alarm delay low (matalarajahälytyksen viive) Aikaviive matalarajahälytykselle Alarm text low (matalarajahälytyksen teksti) Anna hälytysteksti matalarajahälytykselle
Erilliset painekytkimet
1. Valitse (pressostats) painekytkin
2. Valitse haluttu painekytkin
3. Määritä vaaditut painekytkintoiminnot
3 - Pressostats (painekytkimet) Asetukset samalla tavalla kuin termostaateille
Esimerkissämme ei erillisiä painekytkintoimintoja käytetä.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 67
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Erilliset jännitesignaalit
1. Valitse jännitesisääntulot
2. Valitse haluttu jännitesignaali
3. Määritä vaaditut nimet ja arvot jännitesignaalille
Esimerkissämme emme käyttää tätä toimintoa, joten kuva on lähinnä lisätiedoksi. Toiminnon nimi voi olla xx ja hälytysteksti voidaan antaa alempana ruudulla. Arvot "Min. and Max. Readout" (minimi- ja maksimilukema) ovat omia asetuksiasi, jotka ilmaisevat jännitealueen ala- ja yläarvot. Esimerkiksi 2 V ja 10 V. (Jännitealue valitaan I/O-määrittelystä). Säädin varaa kullekin määritetylle jännitesyötölle releulostulon I/O­asetuksissa. Tätä relettä ei tarvitse määrittää, jos tarvitset vain hälytysviestin tiedonsiirron välityksellä.
3 - Voltage inputs (jännitesisääntulot) Yleistä jännitesisääntuloa voidaan käyttää ulkoisten jännitesignaalien tarkkailuun. Kussakin jännitesyötössä on erillinen ulostulo ohjausta varten. Määritä yleisten jännitesisääntulojen lukumäärä, määritä 1-5:
Näytä yleiskatsauksessa Nimi Valitse anturi (signaali, jännite)
Valitse toiminnossa käytettävä signaali Actual value (mitattu arvo) = mittauslukema Actual state (todellinen tila) = ulostulon tilan lukema Min. readout (minimilukema) Ilmoita lukema-arvot minimijännitesignaalilla Max. readout (maksimilukema) Ilmoita lukema-arvot maksimijännitesignaalilla
Automaattikatkaisin
Katkaisuarvo ulostuloa varten (suhteutettu arvo) Cutin (kytkentä) Kytkentäarvo ulostuloa varten (suhteutettu arvo) Cutout delay (poiskytkentäviive) Aikaviive katkaisulle Cut in delay (kytkentäviive) Aikaviive kytkennälle High alarm limit (korkea hälytysraja) High alarm limit (korkea hälytysraja) High alarm delay (korkea hälytysviive) Aikaviive ylärajahälytykselle High alarm text (ylärajahälytyksen teksti) Aseta hälytysteksti ylärajahälytykselle Low alarm limit (matala hälytysraja) Low alarm limit (matala hälytysraja) Low alarm delay (matala hälytysviive) Aikaviive matalarajahälytykselle Low alarm text (matalarajahälytyksen teksti) Anna hälytysteksti matalarajahälytykselle
Erilliset hälytyssisääntulot
1. Valitse General alarm inputs (yleiset hälytyssisääntulot)
2. Valitse haluttu hälytyssignaali
3. Määritä vaaditut nimet ja arvot jännitesignaalille
Esimerkissämme valitsemme hälytystoiminnon nestetason seurantaan varaajassa.
Olemme valinneet nimen hälytystoiminnolle ja
hälytystekstille.
3 - General alarm input (yleinen hälytyssisääntulo) Tätä toimintoa voidaan käyttää monenlaisten digitaalisten signaalien seurantaan. No. of inputs (sisääntulojen määrä) Aseta digitaalisten hälytyssisääntulojen määrä
Aseta jokaiselle sisääntulolle:
• Näytä yleiskatsauksessa
• Nimi
• Viive DI hälytykseen (yhteinen arvo kaikille)
• Hälytysteksti
68 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
PI-toimintojen erottaminen
1. Valitse PI functions (PI-toiminnot)
2. Valitse haluttu PI-toiminto
3. Määritä vaaditut nimet ja arvot toiminnolle
3 - General PI Control (yleinen PI-säätö) Tätä toimintoa voidaan käyttää valinnaiseen säätöön
Aseta jokaiselle säädölle:
• Näytä yleiskatsauksessa
• Nimi
• Pika-asetukset
Tämän luettelon sisältämät PI-säädöt kannattaa tehdä:
Esimerkissämme emme käyttää tätä toimintoa, joten kuva on lähinnä lisätiedoksi.
• Säätötila: O, Manual tai Auto
• Säätötyyppi: P tai PI
• External DI ctrl (ulkoinen DI-säätö): Asetetaan On-tilaan jos käytetään ulkoista kytkintä, joka voi käynnistä/pysäyttää säädön.
• Input type (sisääntulon tyyppi): Valitse minkä signaalin säädin vastaanottaa: lämpötila, paine, paine lämpötilana, jännitesignaali, Tc, Pc, Ss,Sd jne.
• Asetusarvo: Joko kiinteä tai muuttuvan asetusarvon signaali: Valitse seuraavista: : ei mitään, lämpötila, paine, paine lämpötilana, jännitesignaali, Tc, Pc, Ss, DI jne.
• Setpoint (asetusarvo): Jos valitaan kiinteä asetusarvo
• Asetusarvon lukema
• Lähtösignaali: Tässä valitaan ulostulotoiminto. (PWM = pulssileveysmodulaatio (esim. AKV-venttiili)), signaali askelmoottorille tai jännitesignaali
• Hälytystila: valitse liitetäänkö hälytys toimintoon. Jos On-tilassa, hälytystekstit ja hälytysrajat voidaan asettaa
• Lisäsäätöasetukset:
– Asetusarvot X1, Y1 ja X2,Y2: Nämä pisteet määrittävät
muuttuvan asetusarvon ja rajat – PWM-periodiaika: Periodi, jonka aikana signaali on ja o. – Kp: Vahvistuskerroin – Tn: Integraatioaika – Filter for reference (asetusarvon suodatus): vakaan
asetusarvolukeman kestoaika – Maks. virhe: suurin sallittu virhesignaali, jolloin integraattori
pysyy säädössä – Min. control output (min. ulostulon säätö): pienin sallittu
ulostulosignaali – Max. control output (maks. ulostulon säätö): suurin sallittu
ulostulosignaali – Start up time (käynnistysaika): aika käynnistyksessä,
jolloin ulostulosignaali on pakko-ohjattu. – Start-up output (käynnistysulostulo): ulostulosignaalin
suuruus käynnistysaikana. – Stop output signal (pysäytä ulostulosignaali).
Ulostulosignaalin suuruus, kun säätö on pois päältä
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 69
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Sisääntulojen ja ulostulojen kongurointi
1. Mene kongurointivalikkoon
2. Valitse I/O-kongurointi
3. Digitaalisten ulostulojen kongurointi
Siirry seuraavalle sivulle
painamalla painiketta +
4. On/o-sisääntulojen asetus
Siirry seuraavalle sivulle
painamalla painiketta +.
Seuraavat näytöt riippuvat aiemmista määrityksistä. Näytöistä näkyy, mitä liitäntöjä aiemmat asetukset vaativat. Taulukot ovat samanlaiset kuin aiemmin näytetyt.
• Digitaaliset ulostulot
• Digitaaliset tulot
• Analogiset ulostulot
• Analogiset sisääntulot
Kuorma Ulostulo Moduuli Piste
Kuuman kaasun purkaminen DO1 1 12 ON Pumppu tw DO2 1 13 ON MT-kompressori 1
(VLT käynnistys) MT-kompressori 2 D06 1 17 ON MT-kompressori 3 DO7 1 18 ON IT-kompressori
(VLT käynnistys ) LT-kompressori 1
(VLT käynnistys) LT-kompressori 2 DO2 4 10 ON Puhallinmoottorit
(VLT käynnistys) 3-tieventtiili, käyttövesi, Vtw DO5 4 13 ON Huoneen tuuletin DO7 4 15 ON
DO5 1 16 ON
DO8 1 19 ON
DO1 4 9 ON
DO3 4 11 ON
Teemme säätimen digitaalisten ulostulojen asetukset näppäilemällä, mihin moduuliin ja ko. moduulin kohtaan kukin näistä on liitetty. Lisäksi valitsemme kullekin ulostulolle, tuleeko kuormituksen olla aktiivinen, kun ulostulo on tilassa ON tai OFF.
Huomio! Releulostuloja ei saa kääntää tehokansissa. Ohjain kääntää itse funktiota. Ohitusventtiileihin ei tule jännitettä, jos kompressori ei ole toiminnassa. Virta on kytketty välittömästi ennen kuin kompressori käynnistyy.
Toiminto Sisääntulo Moduuli Piste
Pintavahti, CO2-varaaja AI2 2 2 Avaa
Lämmöntalteenoton käynnistys/pysäytys tw
MT -kompressori 1 yleinen. Turvallisuus
MT -kompressori 2 yleinen Turvallisuus
MT -kompressori 3 yleinen Turvallisuus
IT -kompressori yleinen Turvallisuus
LT -kompressori 1 yleinen Turvallisuus
LT -kompressori 2 yleinen Turvallisuus
Ulkoinen pääkytkin AI3 4 3 Suljettu MT-kompressoreiden
varopiirit LT -kompressoreiden
varopiirit
AI3 2 3 Suljettu
AI1 3 1 Avaa
AI2 3 2 Avaa
AI3 3 3 Avaa
AI4 3 4 Avaa
AI5 3 5 Avaa
AI6 3 6 Avaa
AI4 4 4 Avaa
AI6 4 6 Avaa
Teemme säätimen digitaalisten sisääntulojen toimintojen asetukset näppäilemällä, mihin moduuliin ja ko. moduulin kohtaan kukin näistä on liitetty. Lisäksi valitsemme kullekin ulostulolle, tuleeko toiminnon olla aktiivinen, kun ulostulo on tilassa kiinni tai auki. Kaikille varopiireille on tässä valittu auki. Se tarkoittaa sitä, että säädin vastaanottaa signaalin normaalikäytössä ja rekisteröi sen vikana, jos signaali keskeytetään.
Aktiivinen kun
Aktiivinen kun
3 - Ulostulot
Seuraavat toiminnot ovat mahdollisia: Komp. 1 Tehokansi 1-1 Tehokansi 1-2 Tehokansi 1-3
DO kompressorille. 2-8 Öljyventtiili komp. 1-2
Ruiskutus imulinjaan Ruiskutuslupa Puhallin 1 / VSD Puhallin 2 - 8 HP-säätö Ejektori Kaasuj. venttiili V3gc Kuuman kaasun purkaminen Lämmön talteenotto Venttiili käyttövesi V3tw Pumppu käyttövesi tw Venttiili lämmöntalteenotto V3hr Pumppu lämmöntalteenotto hr Lisälämmitys Hälytys I'm alive relay (Olen elossa -rele) Termostaatti 1 - 5 Painekytkin 1 - 5 Jännitesisääntulo 1 - 5 PI 1-3 PWM
4 - Digitaaliset sisääntulot Seuraavat toiminnot ovat mahdollisia:
Ulk. pääkatkaisin Ulk. komp. pys. Ulk. tehohäviö Yösäästötila Kuorm. rajoitus 1 Kuorm. rajoitus 2 Kaikki kompressorit: Common safety (yleinen turvallisuus) Komp. 1 Oil pressure safety (öljynpaine) Over current safety (ylivirta) Motor protect. safety (moottorinsuoja) Disch. temp. safety (kuumakaasu) Disch. press. safety (korkeapaine) Yleinen turvallisuus VSD-komp. vika
DO kompressorille. 2-8
Puhallin 1 turvallisuus
DO puhaltimelle 2-8 VSD lauhd. turvallisuus
Öljyvaraaja matala Öljyvaraaja korkea Öljyerotin matala 1-2 Öljyerotin korkea 1-2 AC-raja Rec. low liquid level (nestetaso alhainen) Rec. high liquid level (nestetaso korkea) Lämmön talteenotto tw ota käyttöön hr ota käyttöön Virtauskytkin tw Virtauskytkin hr DI 1 hälytyssisääntulo DI 2-10 ... PI-1 Di asetus Ulkoinen DI PI-1
70 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
5. Analogisten ulostulojen kongurointi
Siirry seuraavalle sivulle
painamalla painiketta +
6. Analogisten sisääntulojen kongurointi
Toiminto Ulostulo Moduuli Piste Tyyppi
Nopeussäätö, MT-kompressori AO1 1 24 0-10 V
Nopeussäätö, IT-kompressori AO2 1 25 0-10 V Nopeussäätö, LT-kompressori AO1 2 5 0–10 V Nopeussäätö, kaasujäähd. puhallin AO2 2 6 0–10 V Nopeussäätö, pumppu tw AO3 2 7 0–10 V Signaali varoventtiiliin, Vrec Vaihe 1 3 9 CCMT
Signaali korkeapaineventtiiliin, Vhp Vaihe 2 3 10 CCMT
3-tieventtiili, kaasujäähdytin, V3gc Vaihe 3 3 11 CTR
Anturi Sisääntulo Moduuli Piste Tyyppi
Kuumakaasulämpötila - Sd-MT AI1 1 1 Pt 1000 Imukaasulämpötila - Ss-MT AI2 1 2 Pt 1000 Kuumakaasulämpötila - Sd-IT AI3 1 3 Pt 1000 Imukaasun lämpötila - Ss-IT AI4 1 4 Pt 1000 Termostaattianturi
konehuoneessa- Saux1 Imupaine - P0-MT AI6 1 6 AKS 2050-59 Lauhdutinpaine - Pc-MT AI7 1 7 AKS 2050-159 Käyttöveden lämpötila - Stw8 AI8 1 8 Pt 1000 Lämpöt.
kaasujäähdytinulostulo Sgc Kaasujäähd.paine Pgc AI10 1 10 AKS 2050-159 Kylmäainevaraaja, Prec CO2AI11 1 11 AKS 2050-159 Lämpöt. ohitettu kaasu Shp AI1 2 1 Pt 1000 Ulkolämpötila, Sc3 AI4 2 4 Pt 1000 Lämmöntalteenotto tw2 AI7 3 7 Pt 1000 Lämmöntalteenotto tw3 AI8 3 8 Pt 1000 Kuumakaasulämpötila - Sd-LT AI1 4 1 Pt 1000 Imukaasulämpötila - Ss-LT AI2 4 2 Pt 1000 Lämmöntalteenotto tw4 AI7 4 7 Pt 1000 Imupaine - P0-LT AI8 4 8 AKS 2050-59
AI5 1 5 Pt 1000
AI9 1 9 Pt 1000
5 - Analogiset ulostulot
Seuraavat signaalit ovat mahdollisia: 0 -10 V 2 – 10 V 0 -5 V 1 – 5 V Askelmoottorin lähtö Askelmoottorin ulostulo 2 Askelmoottorin käyttäjä määritetty: katso luku Muuta
6 - Analogiset sisääntulot
Seuraavat signaalit ovat mahdollisia: Lämpötila-anturit:
• Pt1000
• PTC 1000
Painelähettimet:
• AKS 32, -1 – 6 bar
• AKS 32R, -1 – 6 bar
• AKS 32, - 1 – 9 bar
• AKS 32R, -1 – 9 bar
• AKS 32, - 1 – 12 bar
• AKS 32R, -1 – 12 bar
• AKS 32, - 1 – 20 bar
• AKS 32R, -1 – 20 bar
• AKS 32, - 1 – 34 bar
• AKS 32R, -1 – 34 bar
• AKS 32, - 1 – 50 bar
• AKS 32R, -1 – 50 bar
• AKS 2050, -1 – 59 bar
• AKS 2050, -1 – 99 bar
• AKS 2050, -1 – 159 bar
• MBS 8250, -1 – 159 bar
• Käyttäjän määrittämät (ratiometriset 10–90 % 5 V syöttö). Anturialueen min. ja maks. on asetettava suhteellisena paineena.
Po-imupaine Ss imukaasu Sd kuumakaasulämpötila Pc lauhd. Pres. S7 lämmin liuos Sc3 ulkolämpötila Ulk. asetusarvo signaali
• 0 – 5 V,
• 0 -10 V
Öljyvaraaja HP-säätö Pgc Prec Sgc Shp Stw2,3,4,8 Shr2,3,4,8 HC 1-5 Lämmön talteenotto Saux 1 - 4 Paux 1 - 3 Jännitesisääntulo 1 - 5
• 0 -5 V,
• 0 -10 V,
• 1 – 5 V,
• 2 – 10 V
PI-in lämpöt. PI-ref lämpöt. PI-in jännite PI-in paine PI-ref paine
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 71
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Aseta hälytysprioriteetit
1. Mene kongurointivalikkoon
2. Valitse Alarm priorities (hälytysprioriteetit)
Moniin toimintoihin liittyy hälytys. Tekemäsi sovellus- ja asetusvalinnat ovat liittäneet kaikki asiaankuuluvat hälytykset, jotka on määriteltävä. Ne näkyvät tekstin kanssa kolmessa kuvassa. Kaikki mahdollisesti esiintyvät hälytykset voidaan asettaa tiettyyn prioriteettijärjestykseen:
• ”High” (korkea) on tärkein
• ”Log only” (vain loki) prioriteetti on vähiten tärkeä
• ”Disconnected” (poistettu) ei aiheuta hälytystä Asetuksen ja toimenpiteen keskinäinen riippuvuus näkyy taulukosta.
3. Aseta imuryhmän prioriteetit
Asetus
Korkeus X X X X 1 Medium X X X 2 Matala X X X 3 Vain loki X 4
Kytketty irti
Loki Hälytysreleen valinta Verk-ko AKM-
Ei Korkeus Matala - korkea
Katso hälytystekstit sivulla 131.
tav.
Siirry seuraavalle sivulle painamalla painiketta +
4. Aseta lauhduttimen hälytysprioriteetit
Esimerkissämme valitsemme tällä näytössä näkyvät asetukset.
Siirry seuraavalle sivulle painamalla painiketta +
72 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
5. Aseta termostaattien ja ylimääräisten digitaalisten signaalien hälytysprioriteetit
Esimerkissämme valitsemme tällä näytössä näkyvät asetukset.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 73
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Lukitse kongurointi
1. Mene kongurointivalikkoon
2. Valitse Lock/Unlock conguration (lukitse/avaa kongurointi)
3. Lukitse kongurointi
Nyt säädin tekee valittujen toimintojen vertailun ja määrittää sisääntulot ja ulostulot. Tulos voidaan nähdä seuraavassa kappaleessa, jossa asetukset tarkistetaan.
Paina kenttää Konguroinnin lukitus. Valitse Locked (lukittu).
Säätimen asetukset on nyt lukittu. Jos haluat tehdä muutoksia säätimen asetuksiin myöhemmin, muista avata kongurointilukko ensin.
74 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Tarkista kongurointi
1. Mene kongurointivalikkoon
2. Valitse I/O-kongurointi
3. Tarkista digitaalisten ulostulojen kongurointi
Tarkistusta varten asetusten on oltava lukittu. (Kaikki sisääntulojen ja ulostulojen asetukset ovat aktiivisia vain, kun asetukset on lukittu).
Jos näet seuraavan, on tapahtunut virhe:
Digitaalisten ulostulojen asetukset tulevat näyttöön sellaisina kuin niiden oletetaan olevan tehtyjen kytkentöjen mukaan.
A 0 – 0 määritellyn toiminnon vieressä. Jos jokin asetus on palannut arvoon 0-0, se on tarkistettava uudelleen.
Tämä voi johtua seuraavista syistä:
• On valittu sellainen moduulinumeron ja liitäntäkohdan numeron yhdistelmä, jota ei ole olemassa
• Valitun liitäntäkohdan numero valitussa moduulissa on otettu johonkin muuhun käyttöön
Virhe korjataan tekemällä ulostulon asetukset oikein. Muista, että asetusten lukitus on avattava ennen kuin voit muuttaa moduulin ja liitäntäkohdan numeroita.
Siirry seuraavalle sivulle painamalla painiketta +
4. Tarkista digitaalisten sisääntulojen kongurointi
Siirry seuraavalle sivulle painamalla painiketta +
Digitaalisten sisääntulojen asetukset tulevat näyttöön sellaisina kuin niiden oletetaan olevan tehtyjen kytkentöjen mukaan.
Asetukset näkyvät PUNAISELLA taustalla. Jos jokin asetus on muuttunut punaiseksi, asetus on tarkistettava uudelleen.
Tämä voi johtua seuraavista syistä:
• Sisääntulolle tai ulostulolle on tehty asetukset, mutta niitä on muutettu myöhemmin niin, että niitä ei voi enää käyttää.
Ongelma korjataan asettamalla moduulin
numeroksi 0 ja liitäntäkohdan numeroksi 0.
Muista, että asetusten lukitus on avattava ennen kuin voit muuttaa moduulin ja liitäntäkohdan numeroita.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 75
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A

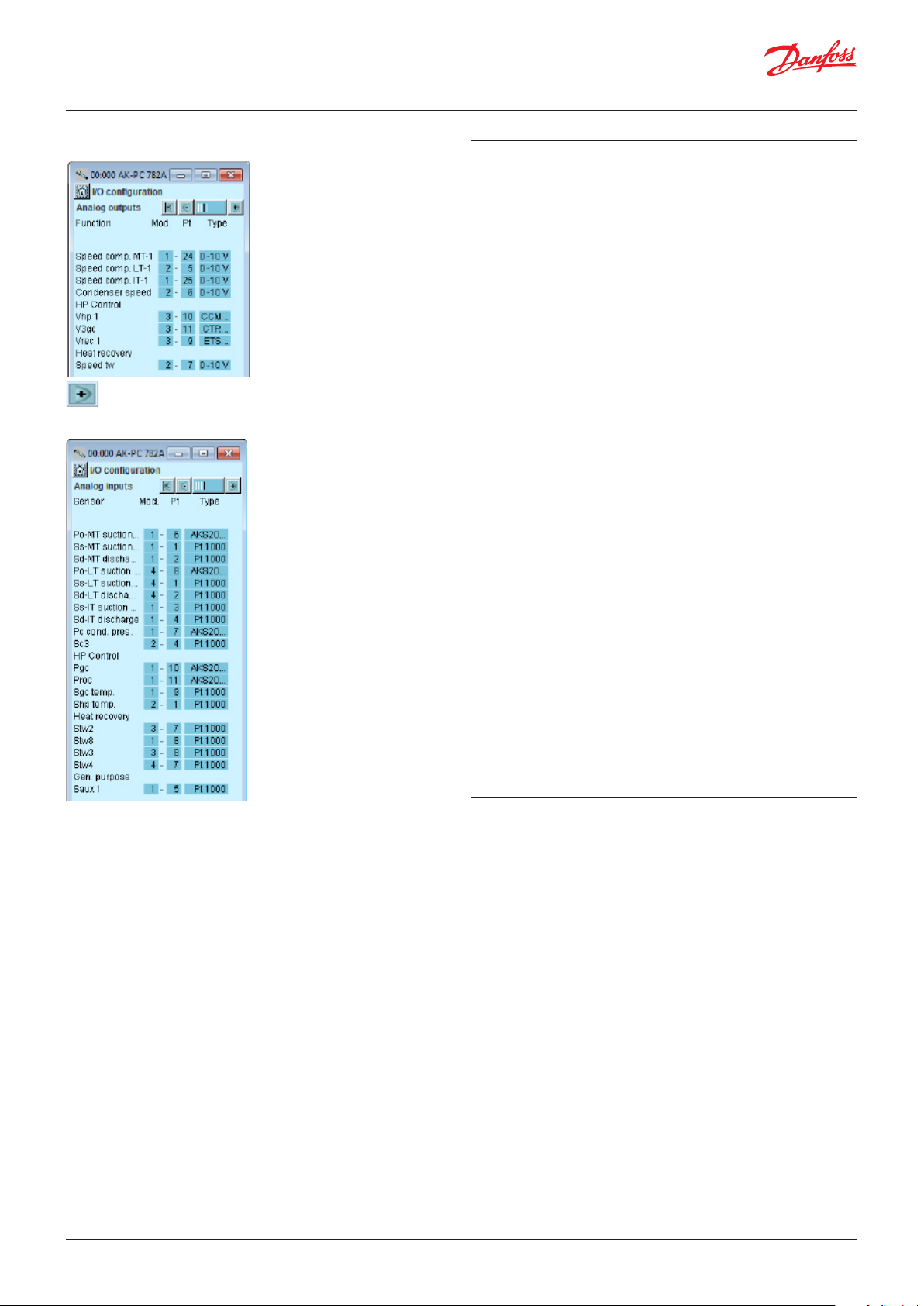

5. Tarkista analogisten ulostulojen kongurointi
Analogisten ulostulojen asetukset tulevat näyttöön sellaisina kuin niiden oletetaan olevan tehtyjen kytkentöjen mukaan.
Siirry seuraavalle sivulle painamalla painiketta +
6. Tarkista analogisten ulostulojen sisääntulojen
Analogisten sisääntulojen asetukset tulevat näyttöön sellaisina kuin niiden oletetaan olevan tehtyjen kytkentöjen mukaan.
76 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A

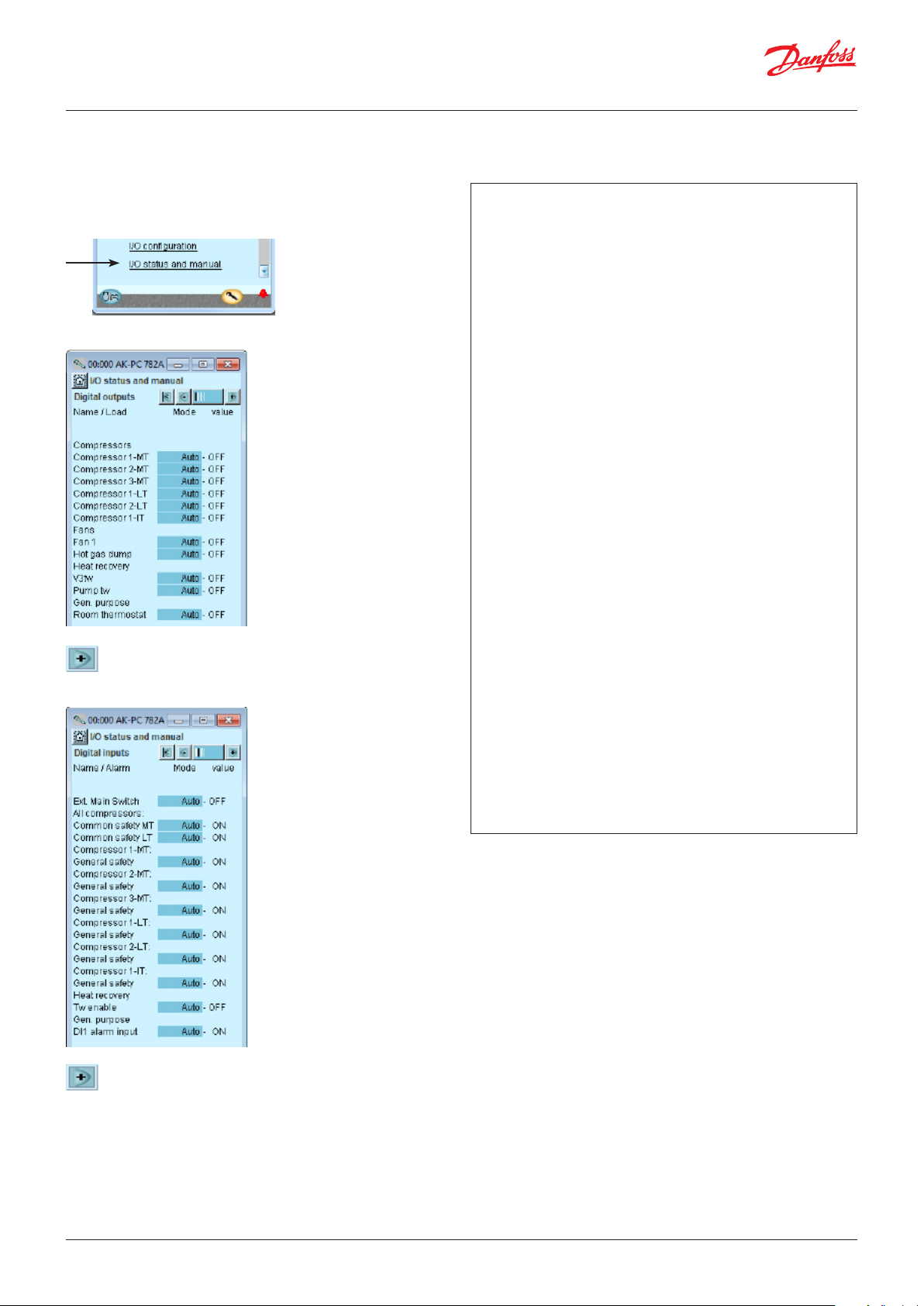

Liitäntöjen tarkistus
1. Mene kongurointivalikkoon
2. Valitse I/O status and manual (I/O tila ja käsikäyttö)
3. Tarkista digitaaliset ulostulot
Ennen tarkastuksen aloittamista tarkista, että kaikki sisääntulot ja ulostulot on kytketty odotetulla tavalla.
Tarkistusta varten asetusten on oltava lukittu.
Kunkin ulostulon käsikäytöllä voidaan tarkistaa, onko ulostulo kytketty oikein.
AUTO Säädin ohjaa ulostuloa
MAN OFF Ulostulo pakotetaan OFF-tilaan
MAN ON Ulostulo pakotetaan ON-tilaan
Siirry seuraavalle sivulle painamalla painiketta +
4. Tarkista digitaaliset sisääntulot
Siirry seuraavalle sivulle painamalla painiketta +
Katkaise kompressorin 1 varopiiri. Tarkista että LED DI1 laajennusmoduulissa (moduuli 2) sammuu.
Tarkista että kompressorin 1 varopiirihälytys muuttuu tilaan ON. Tarkista muut digitaaliset sisääntulot samalla tavalla.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 77
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
5. Tarkista analogiset ulostulot
Aseta ulostulojännitteen säätö käsikäytölle Paina Mode-kenttää. Valitse MAN.
Paina Value-kenttää Valitse esimerkiksi 50%. Paina OK. Ulostulossa voi nyt mitata asetetun arvon: tässä tapauksessa 5 volttia.
6. Aseta ulostulojännitteen säätö takaisin automaattiseksi
Esimerkki määritetyn ulostulosignaalin ja manuaalisesti asetetun arvon yhteydestä.
Määritys Asetus
0–10 V 0 V 5 V 10 V 1 - 10 V 1 V 5,5 V 10 V 0–5 V 0 V 2,5 V 5 V 2 - 5 V 2 V 3,5 V 5 V 10 - 0 V 10 V 5 V 0 V 5 - 0 V 5 V 2,5 V 0 V
0 % 50 % 100 %
Siirry seuraavalle sivulle painamalla painiketta +
7. Tarkista analogiset sisääntulot
Tarkista, että kaikki anturit näyttävät järkeviä arvoja. Meidän tapauksessamme arvoja ei ole. Tämä voi johtua seuraavista syistä:
• Anturia ei ole kytketty.
• Anturissa on oikosulku.
• Liitäntäkohtaa tai moduulin numeroa ei ole asetettu oikein.
• Kongurointi ei ole lukittu.
78 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A

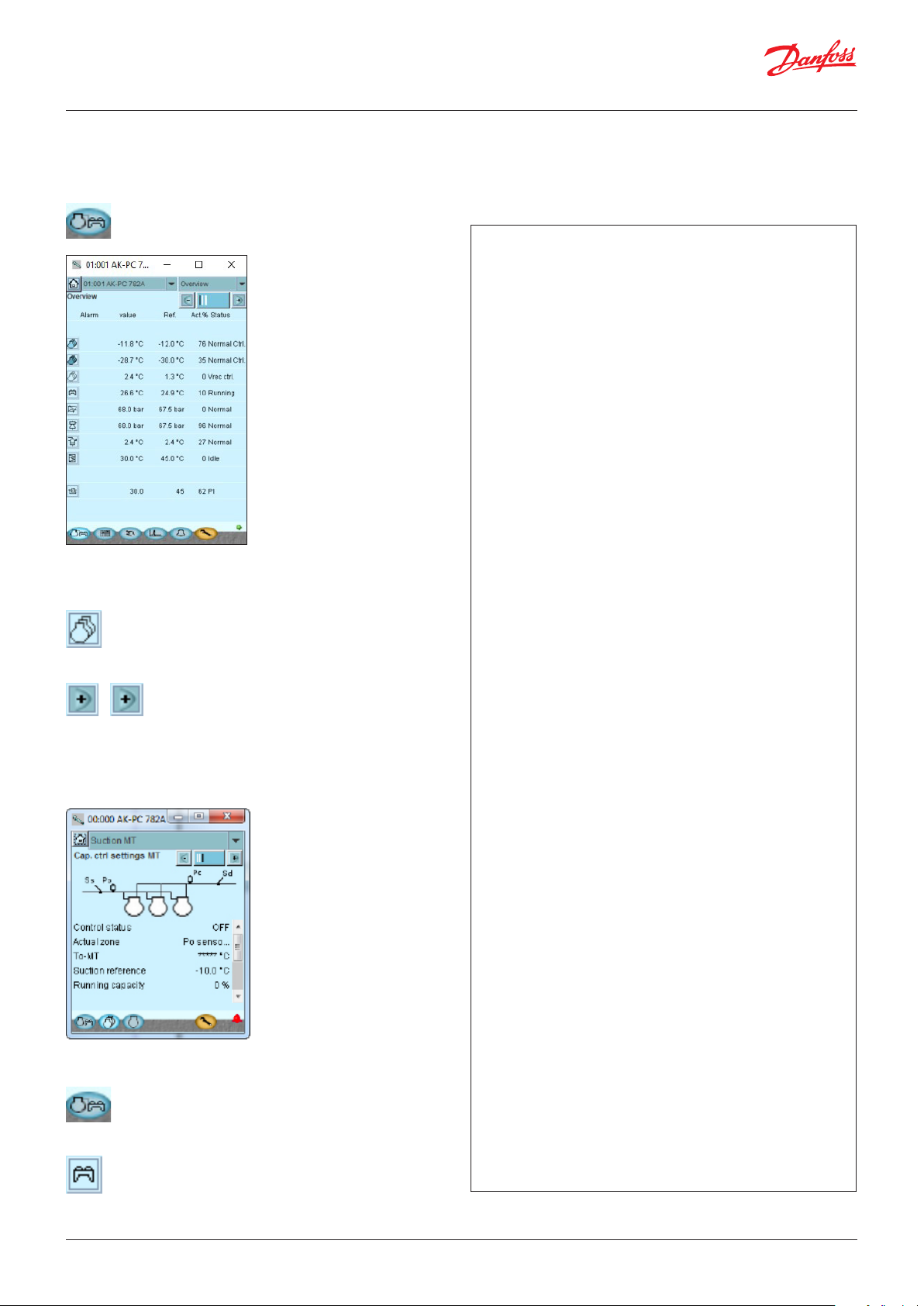

Asetusten tarkistus
1. Mene yleisnäyttöön
Ennen tarkastuksen aloittamista tarkista, että kaikki asetukset ovat sellaiset kuin pitääkin.
Yleisnäyttö näyttää nyt yhden rivin jokaisesta yleisestä toiminnosta. Kunkin kuvakkeen takana on useita näyttöjä eri asetuksineen. Kaikki nämä asetukset on tarkistettava.
2. Valitse imuryhmä
3. Tarkista kaikki imuryhmän alavalikot
Vaihda näkymää painikkeella +. Muista asetukset sivujen alalaidassa, ne jotka näkyvät ainoastaan vierityspalkkia käyttämällä.
4. Tarkista yksittäiset sivut
Viimeisellä sivulla on säätötiedot.
5. Mene takaisin yleisnäyttöön. Toimi samoin IT:n ja LT:n kohdalla
6. Valitse condenser group (lauhdutinryhmä)
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 79
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
7. Tarkista kaikki lauhdutinryhmän alavalikot.
Vaihda näkymää painikkeella +. Muista asetukset sivujen alalaidassa, ne jotka näkyvät ainoastaan vierityspalkkia käyttämällä.
8. Tarkista yksittäiset sivut
Viimeinen sivu sisältää asetusarvoasetukset.
9. Siirry takaisin yleisnäkymään ja valitse loput toiminnot
10. Yleiset toiminnot
Kun kaikki yleisnäytön 1 toiminnot on tarkistettu, tarkista seuraavaksi yleisnäytön 2 yleiset toiminnot. Avaa valikko painamalla + -painiketta.
Ensimmäisenä näkyy termostaattiryhmä
Tarkista asetukset.
11. Sen jälkeen painekytkinryhmä
Tarkista asetukset.
12. Tarkista myös muut toiminnot
13. Säätimen asetukset ovat nyt valmiit
Kaikki määritetyt yleiset toiminnot näkyvät yleisnäytöllä 2. Toiminnot näkyvät aina näytöllä 2, mutta ne voidaan valita näkymään myös näytöllä 1. Yksittäiset toiminnot voidaan valita näkymään näytöllä 1 ottamalla käyttöön ”Näytä yleiskatsauksessa” -asetus.
80 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Aikataulutoiminto
1. Mene kongurointivalikkoon
Ennen kuin aloitat säädön, aseta aikataulutoiminto imupaineen yökorotukselle. Muissa tapauksissa jossa säädin asennetaan verkon
2. Valitse aikataulu
3. Aseta aikataulu
kautta keskusyksikköön, voidaan tämä asetus tehdä keskusyksikössä, joka sitten lähettää päivä-/yösignaalin säätimelle.
Paina viikonpäivää ja aseta aika päiväjaksolle. Tee sama muille päiville. Täydellinen viikkoaikataulu näkyy näytöllä.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 81
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A

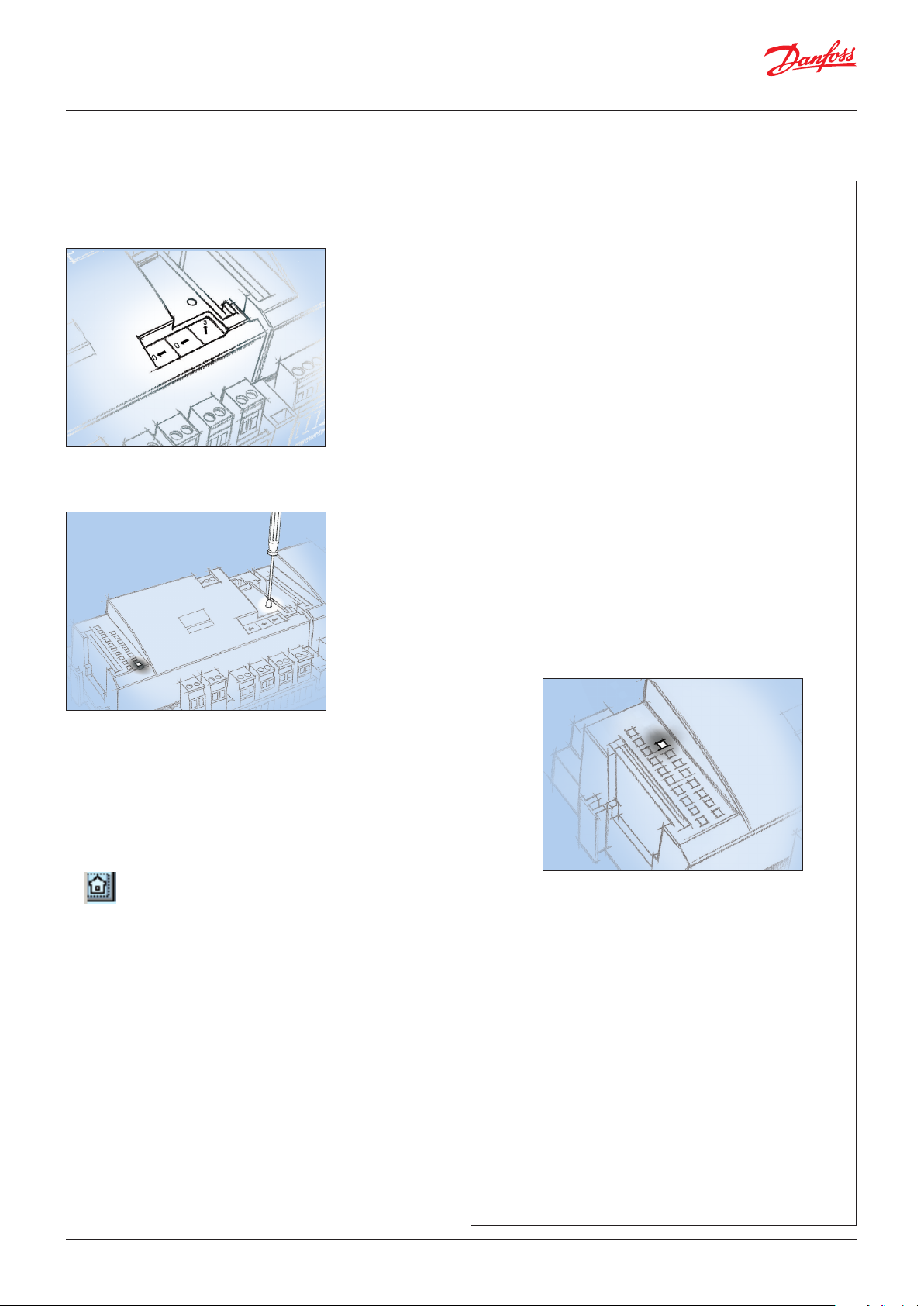

Asennus verkossa
1. Aseta osoite (tässä esimerkiksi 3). Käännä oikeanpuoleista osoitekytkintä niin, että nuoli osoittaa
numeroa 3. Kahden muun osoitekytkimen nuolten on osoitettava nollaa.
2. Paina Service Pin
Paina service pin alas ja pidä sitä painettuna, kunnes Service Pin
LED syttyy.
3. Odota vastausta keskusyksiköltä
Verkon koosta riippuen saattaa kestää jopa yhden minuutin
ennen kuin säädin saa vastauksen siihen, onko se asennettu verkkoon.
Kun se on asennettu, Status-LED alkaa vilkkua normaalia
nopeammin (puolen sekunnin välein). Tätä jatkuu noin 10 minuutin ajan.
4. Kirjaudu uudelleen Service Toolin kautta
Jos Service Tool oli yhdistettynä säätimeen, kun asensit sitä
verkkoon, sinun on kirjauduttava säätimeen uudelleen Service Toolin kautta.
Säädintä on etäkäytettävä verkon välityksellä. Tässä verkossa annamme säätimelle osoitenumeron 3. Samaa osoitetta ei saa käyttää samassa verkossa useampi kuin yksi säädin.
Vaatimus keskusyksikölle
Keskusyksikön on oltava:
- AK-SM 720.
- AK-SM 800 -sarjaa.
Jos keskusyksiköltä ei tule vastausta:
Jos Status-LED ei ala vilkkua normaalia nopeammin, säädintä ei ole asennettu verkkoon. Syynä voi olla jokin seuraavista:
Säätimelle on annettu alueen ulkopuolella oleva osoite
Osoitetta 0 ei voida käyttää.
Valittua osoitetta käyttää verkossa jo toinen säädin tai yksikkö:
Osoiteasetus on muutettava toiseksi (vapaaksi) osoitteeksi.
Kytkentöjä ei ole suoritettu oikein. Liitäntöjä ei ole suoritettu oikein.
Tiedonsiirtovaatimukset on kuvattu asiakirjassa: ”Data communication connections to ADAP-KOOL® Refrigeration Controls” RC8AC.
82 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Säätimen ensimmäinen käynnistys
Tarkista hälytykset
1. Mene yleisnäyttöön
Paina näytössä vasemmalla alhaalla olevaa sinistä yleiskuvapainiketta.
2. Mene hälytysluetteloon
Paina näytön alaosassa olevaa sinistä painiketta, jossa on hälytyskellon kuva.
3. Tarkista aktiiviset hälytykset
4. Poista peruutettu hälytys hälytysluettelosta
Poista peruutetut hälytykset hälytysluettelosta painamalla punaista rastia.
5. Tarkista aktiivinen hälytys uudelleen
Meidän tapauksessamme aktiivisia hälytyksiä on useita. Siivoa ne niin, että vain oleelliset jäävät jäljelle.
Meidän tapauksessamme aktiivinen hälytys jää, koska säädin on pysäytetty. Tämän hälytyksen on oltava aktiivinen, kun säädin ei ole käynnissä. Nyt olet valmis käynnistämään säätimen.
Huomaa, että aktiiviset hälytykset peruutetaan automaattisesti, kun pääkytkin on OFF-asennossa. Jos aktiivisia hälytyksiä ilmestyy, kun säädin käynnistetään, niiden syy on korjattava.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 83
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Käynnistä säädin
1. Mene käynnistys/pysäytys-näyttöön
Paina näytön alaosassa olevaa sinistä manuaalisen säädön painiketta.
2. Käynnistä säädin
Paina kenttää tekstin Main switch (Pääkytkin) vieressä. Valitse ON.
Säädin aloittaa nyt kompressoreiden ja puhaltimien säätämisen.
Huomautus: Säätö ei käynnisty ennen kuin sisäiset ja ulkoiset kytkimet ovat ON-tilassa.
Mahdollisen ulkoisen kompressorin varopysäytystulon on oltava ON-tilassa kompressoreiden käynnistymiseksi.
84 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Manuaalinen tehonsäätö
1. Mene yleisnäyttöön
Mikäli on tarvetta säätää kompressoreiden tehoa manuaalisesti, voit käyttää seuraavaa menettelyä:
2. Valitse imuryhmä
Paina imuryhmäpainiketta imuryhmälle, jota haluat säätää käsiajolla.
Siirry seuraavalle sivulle painamalla painiketta +
3. Aseta tehonsäätö manuaaliseksi
4. Aseta teho prosentteina
Paina sinistä kenttää Manual capacity (Käsiteho).
Paina sinistä kenttää Control mode (Säätötila). Valitse MAN.
Aseta teho halutulle prosentille. Paina OK.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 85
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
5. Säätötoiminnot
Tässä osiossa kerrotaan, miten eri toiminnot toimivat.

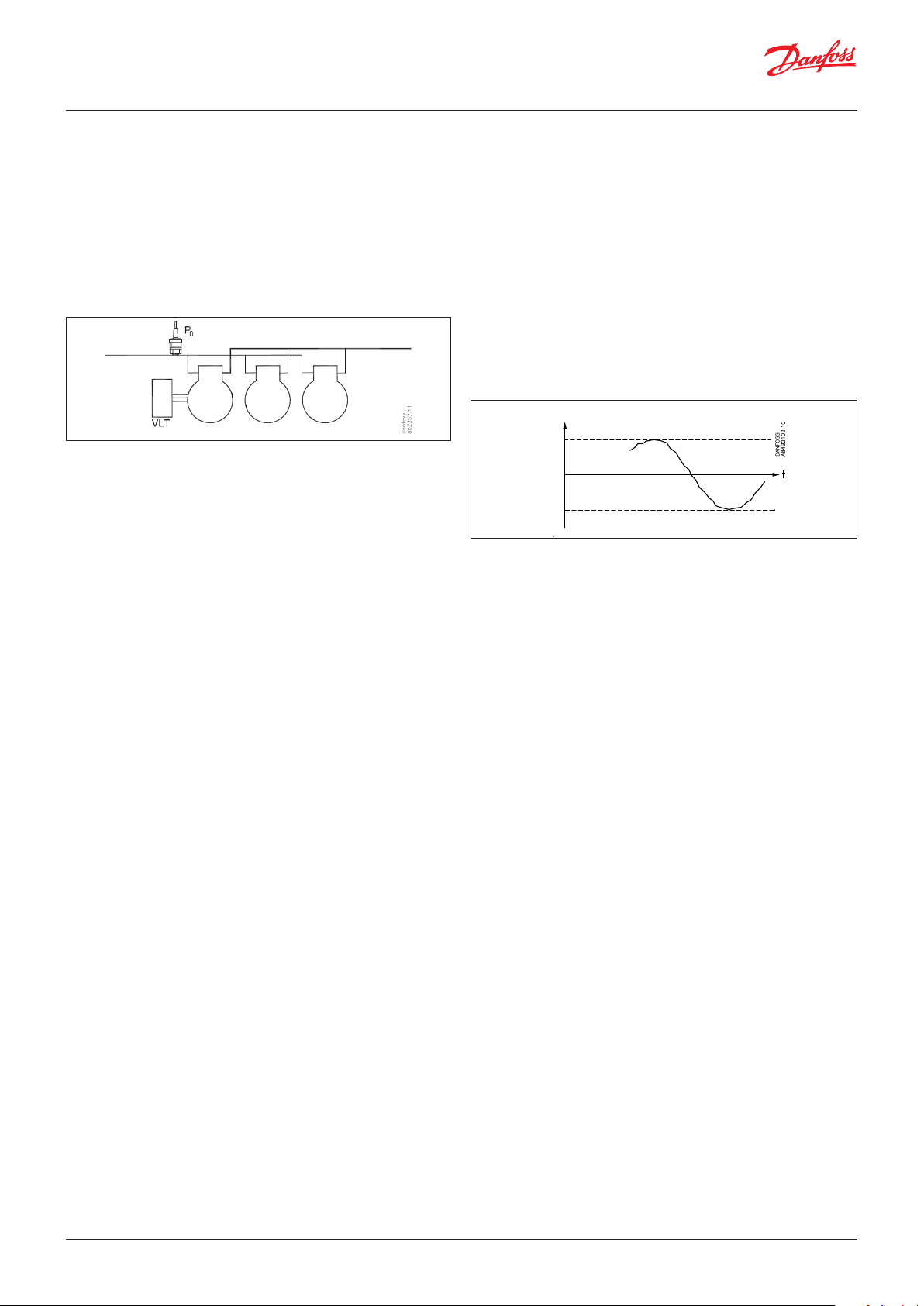

Imuryhmä
Säätävä anturi
Tehosäätimen säätöperusteena voi olla imupaine P0. IT-kompressoreita voi myös säätää imupaineen mukaan, mutta signaali vastaanotetaan varaajasta - Prec. Lue lisää IT:stä sivulta 118
Jos säätävässä anturissa on vika, säätö jatkuu esim. 50 % päiväkäytöllä ja esim. 25 % yökäytöllä, huomioiden kuitenkin yhden portaan minimin.
Asetusarvo Säädön asetusarvo voidaan märittää 2 tavalla: Joko P0Ref = P0 asetus + P0 optimointi + yökorotus tai P0Ref = P0 asetus + Ulk. asetusarvo + yökorotus
P0 asetus
Perusarvo imupaineelle on asetettu.
P0-optimointi
Tämä toiminto poikkeuttaa asetusarvoa niin, että säätöä ei tapahdu matalammalla paineella kun vaaditaan. Toiminto toimii yhdessä yksittäisten jäähdytyslaitteiden säätimien ja keskusyksikön kanssa. Keskusyksikkö saa tietoa yksittäisistä säätimistä ja sopeuttaa imupaineen optimaaliseen tehotasoon. Tämä toiminto on kuvattu keskusyksikön manuaalissa. Tällä toiminnolla näet, mikä laite on tällä hetkellä kaikkein kuormitetuin sekä imupaineen asetusarvolle sallitun poikkeutuksen.
Yökorotus
Tätä toimintoa käytetään energiansäästötoimintona poikkeuttamaan imupaineen asetusarvoa yöaikana. Tällä toiminolla asetusarvo voidaan poikkeuttaa jopa +/- 25 K. (Kun poikkeutat korkeampaan imupaineeseen, aseta positiivinen arvo). Poikkeutus voidaan aktivoida kolmella tavalla:
• DI-signaalilla
• Järjestelmäyksikön ohitustoiminnosta
• Sisäinen aikataulu
Jos lyhytaikaista muutosta imupaineessa tarvitaan (esim. 15 min sulatusta varten), toimintoja voidaan käyttää. Tällöin PO-optimoinnilla ei ole aikaa kompensoida muutosta.
Poikkeutus 0-10 V signaalilla
Kun jännitesignaali on kytketty säätimeen, asetusarvoa voidaan poikkeuttaa. Toiminnolle on määritetty asetuksen yhteydessä poikkeutuksen suuruus maksimi (10 V) ja minimi signaalilla.
Asetusarvon rajoitus
Jotta suojaudutaan liian suurelta tai pieneltä säädön asetusarvolta, asetusarvoille on asetettava rajat.
P0 ref
Maks.
Min.
Kompressoritehon käsikäyttö imuryhmässä
Tehon käsikäyttö voidaan suorittaa huomioimatta normaaleja säätöjä. Kun kompressoria ajetaan käsikäytöllä, varotoiminnot eivät katkaise käyntiä.
Käsikäyttö halutun tehon ylikuormalla
Säätö asetetaan käsikäytölle ja toivottu teho asetetaan prosentteina mahdollisesta kompressoritehosta.
Käsikäyttö digitaalisten ulostulojen ylikuormalla
Yksittäiset ulostulot voidaan asettaa MAN ON tai MAN OFF -tilaan ohjelmasta. Säätötoiminto ei huomioi tätä, mutta hälytys ulostulon ohituksesta lähetetään.
Käsikäyttö käsikytkimillä
Jos käsikäyttö tehdään käsikytkimillä laajennusmallin edestä, säätötoiminto ei rekisteröi sitä eikä laite hälytä. Säädin jatkaa toimimista ja liittyy muihin releisiin.
LT- ja MT-kompressorien koordinointi
LT-kompressorit (matalapaine) saavat käynnistyä vasta, kun MT (keskipaine) on valmis, vaikka se ei olisikaan vielä käynnistänyt MT-kompressoreja.
Tässä tapauksessa LT käynnistyy tarvittaessa. Sen jälkeen MT havaitsee paineen nousun ja käynnistää MT-kompressorit halutun paineen mukaisesti.
Yökorotus –toimintoa ei tule käyttää, jos säätö tehdään P0-optimointi toiminnolla. (Ohitustoiminto sopeuttaa imupaineen mahdollisimman korkealle).
86 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Aika
Pyydetty teho %
Kompressoreiden tehonsäätö
Tehonsäätö
AK-PC 782A voi säätää 3 kompressoriryhmää - MT, IT ja LT. Jokaisessa kompressorissa voi olla jopa 3 tehokantta. Yksi tai kaksi kompressoria voidaan varustaa nopeussäädöllä.
Kytkentätehoa voidaan säätää liitettyjen painelähetinten signaaleilla ja asetusarvoilla. Arvolle on määritettävä myös neutraali alue. Neutraalilla alueella säätävä kompressori säätää tehon siten, että paine säilyy. Kun painetta ei voida enää ylläpitää neutraalilla alueella, säädin sammuttaa tai kytkee seuraavan sarjaankytketyn kompressorin. Kun tehoa lisätään tai vähennetään, säätävän kompressorin antama teho säätyy vastaavasti, jotta paine pysyy neutraalilla alueella (vain kierrossäädettävissä kompressoreissa).
• Kun paine on korkeampi kuin asetusarvo + puolet neutraalialueesta, seuraavan kompressorin (nuoli ylös) kytkeminen sallitaan.
• Kun paine on matalampi kuin asetusarvo - puolet neutraalialueesta, seuraavan kompressorin (nuoli alas) sammuttaminen sallitaan.
• Kun paine on neutraalilla alueella, prosessia jatketaan sillä hetkellä käytössä olevilla kompressoreilla. Vapaavirtausventtiilit (jos asennettu) aktivoituvat, jos imupaine on asetusarvoa suurempi tai pienempi.
Imupaine P0
Esimerkki:
4 samankokokoista kompressoria – tehokäyrä näyttää tältä
C4
C3 C3 C3
C2
C2 C2 C2 C2
C1 C1 C1 C1 C1 C1 C1
Viimeisen kompressorivaiheen pysäyttäminen: Yleensä viimeinen kompressoriaskel pysähtyy, kun pyydetty teho on 0 % ja imupaine alle neutraalialueen.
Käyttöaika ensimmäinen askel
Käynnistyksessä kylmäjärjestelmälle on annettava aikaa tasaantua, ennen kuin PI-säädin ottaa hallinnan. Tästä syystä teholle asetetaan rajoitus niin, että vain ensimmäistä tehoporrasta ajetaan tietyn ajan järjestelmän käynnistyessä (asetetaan runtime rst step -valikosta.)
Pump down -toiminto:
Jotta vältetään liian monta kompressorin käynnistystä/pysäytystä pienellä kuormalla, voidaan pump down -toiminto määrittää viimeiselle kompressorille.
Tehon muuttaminen
Säädin lisää tai vähentää tehoa kolmen perussäännön mukaan:
Lisää tehoa:
Tehonsäätö käynnistää ylimääräistä kompressoritehoa heti, kun pyydetty teho on noussut arvoon, joka sallii seuraavan kompressorin käynnistymisen. Alla olevan esimerkin mukaan: kompressoriaskel lisätään heti, kun tälle kompressoriaskeleelle löytyy ”tilaa” pyydetyn tehokäyrän alta.
Vähentää tehoa:
Tehonsäätö pysäyttää kompressoritehon lisäämisen heti, kun pyydetty teho on pudonnut arvoon, joka sallii seuraavan kompressorin pysähtyä. Alla olevan esimerkin mukaan: kompressoriaskel vähennetään heti, kun sille ei enää löydy ”tilaa” tehokäyrän alta.
Jos pump down -toimintoa käytetään, kompressorit pysäytetään, kun mitattu imupaine on määritetyllä pump down -rajalla. Kun pump down -raja lähestyy neutraalia aluetta, se rajoitetaan arvoon NZ miinus 1 K. Näin tapahtuu, jos varaajapaine on optimoitu.
Huomaa että pump down –raja on määriteltävä korkeammaksi kuin minimi imupaineen varoraja, Min Po.
Jos käytössä on IT-kompressori, varaaja ja MT:n lämpötila ohjaavat pump down -toimintoa.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 87
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Vaihteleva integraatioaika
Parametreja on kaksi, joten Tn-arvoa voidaan muokata. Tällä tavalla säätö on nopeampaa, kun paine poikkeaa asetetusta arvosta. A+ -asetus laskee Tn-arvoa, kun paine on asetusarvoa korkeampi. A- -arvo laskee Tn-arvoa, kun paine on asetusarvoa matalampi.
Alla olevassa kaaviossa Tn-arvon asetus on 120 s. Pudotettu Tn-arvo on 60 s, jos paine on asetusarvoa korkeampi ja 40 s, jos paine on asetusarvoa matalampi. Asetusarvoa suurempi: Asetettu Tn-arvo jaetaan A+ -arvolla. Asetusarvoa pienempi: Asetettu Tn-arvo jaetaan A- -arvolla. Säädin laskee käyrän siten, että säätö tapahtuu tasaisesti.
Säätöparametrit
Useimmin käytetyt säätöparametrit on ryhmitelty ”Nopeat asetukset”
-ryhmäksi, jotta järjestelmän käynnistys on mahdollisimman helppoa. Valitse hitaasti tai nopeasti reagoivalle järjestelmälle sopivat asetukset näistä asetusryhmistä. Tehdasasetus on 5. Jos valittua asetusta on tarkennettava, valitse ”Käyttäjän määrittelemä”
-asetus. Tällöin kaikkia arvoja voidaan muokata vapaasti.
Nopeat
asetukset
1 = hitain 1,0 200 3,5 5,0
2 1,3 185 3,5 4,8
3 = hitaampi 1,7 170 3,5 4,7
4 2,1 155 3,5 4,6
5 = oletus 2,8 140 3,5 4,4
6 3,6 125 3,5 4,2
7 = nopeampi 4,6 110 3,5 4,1
8 5,9 95 3,5 4,0
9 7,7 80 3,5 3,8
10 = nopein 9,9 65 3,5 3,5
Käyttäjän määrittämä
Kp Tn A+ A-
1,0 - 10,0 10 - 900 1,0 - 10,0 1,0 - 10,0
Säätöparametrit
88 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Tehonsäädön menetelmät
Tehonsäädin voi toimia kahdella säätöperiaatteella.
Kytkentäkuvio – syklinen käyttö:
Tätä periaatetta käytetään, jos kaikki kompressorit ovat samantyyppisiä ja samankokoisia. Kompressoreita kytketään ja katkaistaan "First In First Out" (FIFO) – periaatteella. Tällä tavalla tasataan kompressoreiden käyttötunteja. Nopeussäädetyt kompressorit kytketään aina ensin ja teho sovitetaan tehoportaiden väliin.
Aika rajat ja varokatkaisut
Mikäli kompressori estyy käynnistymästä sen “roikkuessa” uudelleenkäynnistysajastimessa tai se on varokatkaistu, tämä tehoporras korvataan toisella kompressorilla.
Käyttöajan tasaus
Käyttöajan tasaus tehdään samantyyppisille ja samantehoisille kompressoreille.
- Käynnistyksessä käynnistetään ensin kompressori, jolla on
vähiten käyttötunteja.
- Pysäytyksessä pysäytetään ensin kompressori, jolla on eniten
käyttötunteja.
- Kompressoreille, joilla on useampia tehoportaita, tehdään
käyttöajan tasaus kompressorin pääportaiden välillä.
Kytkentäkuvio – paras sopivuus
Tätä periaatetta käytetään, mikäli kompressorit ovat erikokoisia. Tehonsäädin kytkee ja katkaisee kompressoreita varmistaakseen pienimmän mahdollisen tehomuutoksen. Nopeussäädetyt kompressorit kytketään aina ensin ja kierrossäädettäviä käytetään täyttämään tehoaukot portaiden välillä.
Aika rajat ja varokatkaisut
Mikäli kompressori estyy käynnistymästä sen “roikkuessa” uudelleenkäynnistysajastimessa tai se on varokatkaistu, korvataan tämä tehoporras toisella kompressorilla.
- Vasemmassa sarakkeessa näkyvät käyttötunnit, joiden mukaan
säädin tasoittuu.
- Keskimmäisessä sarakkeessa näkyy (prosentteina) missä määrin
yksittäistä kompressoria on aktivoitu viimeisten 24 tunnin aikana.
- Oikeassa sarakkeessa näkyy kompressorin nykyinen toiminta-
aika. Arvo on nollattava, kun kompressori vaihdetaan uuteen.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 89
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
t
20 kW 20 kW
20 kW 20 kW
t
Koneikkotyyppi - kompressoriyhdistelmät
Säädin voi ohjata koneikkoja erityyppisillä kompressoreilla:
• Yksi tai kaksi nopeussäädettyä kompressoreita
• Tehosäädettyjä mäntäkompressoreita jopa kolmella tehokannella
• ON/OFF-kompressorit – mäntä
Alla oleva taulukko näyttää kompressoriyhdistelmän, jota säädin pystyy säätämään. Taulukko näyttää myös, minkä kytkentäkuvion voi asettaa yksittäiselle kompressoriyhdistelmälle.
Yhdistelmä Kuvaus Kyt-
ON/OFF-kompressorit. *1 x x
Kompressori tehokannella, yhdistetty ON/OFF­kompressoreihin. *2
Kaksi kompressoria tehokansilla, yhdistettyinä ON/OFF­kompressoreihin. *2
Kaikki kompressorit tehokan­silla *2
Nopeussäädetty kompressori yhdistettynä ON/OFF­kompressoreihin. *1 ja *3
Nopeussäädetty kompressori yhdistettynä useiden tehokannellisten kompressoreiden kanssa. *2 ja *3
Kaksi nopeussäädettyä kompressoria yhdistettyinä ON/OFF-kompressoreihin *4
kentäkuvio
Syklinen
x
x
x
x x
x
x x
*1) Sykliselle kytkentäkuviolle ON/OFF-kompressoreiden
on oltava samankokoisia.
*2) Tehokannellisten kompressorien on yleensä oltava
samankokoisia, niillä on oltava sama määrä tehokansia (maks. 3) ja samankokoiset tehoportaat. Jos tehokannellisia kompressoreita yhdistetään ON/OFF-kompressoreihin, tulee kaikkien kompressoreiden olla samankokoisia
*3) Nopeussäädetyt kompressorit voivat olla erikokoisia
seuraaviin kompressoreihin nähden
*4) Kun kahta nopeussäädettyä kompressoria käytetään,
niiden tulee toimia samalla taajuusalueella.
Syklisille kytkentäkuvioille kahden nopeussäädetyn
kompressorin pitää olla samankokoisia ja seuraavien ON/OFF kompressoreiden myös samankokoisia.
Liitteessä A on yksityiskohtaisemmat kuvaukset kytkentäkuvioista yksittäisille kompressoreille ja esimerkeillä.
Seuraava kuvaus sisältää yleisiä sääntöjä tehosäädettyjen kompressoreiden, nopeussäädettyjen kompressoreiden ja kaksinopeuksisten kompressoreiden ohjaukseen.
Tehosäädetyt kompressorit tehokansilla
"Unloader control mode" määrittää, miten säätimen tulee käsitellä näitä kompressoreita.
Tehokansien säätötila = 1
Tässä tehonsäädin sallii vain yhden komp. tehokannen ohjautua kerralla. Tämän asetuksen etu on se, että se välttää useamman komp. tehokannen käytön samanaikaisesti, mikä
Best t
ei ole energiatehokasta.
Esimerkki: Kaksi tehosäädettyä 20 kW:n kompressoria, molemmat kahdella tehokannella. Syklinen kytkentäkuvio.
Sd
Cap.%
C2.2
C2.1 C2.1 C2.2
C2.1
C2C2C2
C1.2 C1.2 C1.2 C1.2 C2.1
C2
C1C1C1C1C1C1C1
C2.2
C2.2
C2.1C1.1C1.1C1.1C1.1C1.1C1.1
C2
C1
Po
Ss
Pc
• Tehon vähentämiseksi kevennetään kompressori, jolla on eniten käyttötunteja (C1).
• Kun C1 on kokonaan kevennetty, katkaistaan se ennen kuin kompressori C2 kevennetään.
Tehokansien säätötila = 2
Tässä tehonsäädin antaa kahden kompressorin tehokannen ohjautua, kun tehoa lasketaan. Tämän asetuksen etu on se, että se vähentää kompressorin käynnistyksien/pysäytyksien määrää.
Esimerkki: Kaksi tehosäädettyä 20 kW:n kompressoria, molemmat kahdella tehokannella. Syklinen kytkentäkuvio.
Sd
Cap.%
C2.2
C2.1 C2.1
C2.2
C2.1
C2.2
C2 C2
C2
C2.1
C2.1
C1.2C1.2C1.2C1.2
C2
C1.1 C2.1C1.1C1.1C1.1C1.1C1.1
C2C2
C1C1C1C1C1C1C1C1C1
Po
Ss
Pc
• Tehon vähentämiseksi kevennetään kompressori, jolla on eniten käyttötunteja (C1).
• Kun C1 on kokonaan kevennetty, kevennetään kompressori C2 yhdellä tehoportaalla ennen kuin C1 katkaistaan.
C2.1
C2C2C2
C2C2
Huomio! Releulostuloja ei saa kääntää tehokansissa. Ohjain kääntää itse funktiota. Ohitusventtiileihin ei tule jännitettä, jos kompressori ei ole toiminnassa. Virta on kytketty välittömästi ennen kuin kompressori käynnistyy.
90 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
VV
Nopeussäädetyt kompressorit:
Säädin voi käyttää nopeussäätöä ykköskompressorille eri kompressoriyhdistelmissä. Nopeussäädetyn kompressorin muuttuvaa tehoa käytetään sovittamaan tehoportaiden välisiä tehoaukkoja.
Yleistä ohjauksesta:
Yksi tai kaksi kompressoria voi olla nopeussäädetty, esim. VLT taajuusmuuttajan avulla.
Säätimen ulostulo on kytketty taajuusmuuntajan ON/OFF­sisääntuloon ja samalla analoginen ulostulo AO on kytkettynä taajuusmuuntajan analogisen sisääntuloon. ON/OFF signaali käynnistää ja pysäyttää taajuusmuuttajan ja analoginen signaali ilmaisee nopeuden. Ainostaan kompressoria joka on määritetty kompressoriksi 1 (1+2), voidaan nopeussäätää.
Kun porras on käytössä, se muodostaa sekä kiinteän tehoportaan että muuttuvan tehosäädön. Kiinteä tehoporras vastaa mainittua min. nopeutta ja muuttuva on min. ja maks. nopeuden välissä. Parhaan säädön saavuttamiseksi muuttuvan tehon tulee olla suurempi kuin seuraavat tehoportaat, jotka sen on katettava säädön aikana. Mikäli laitoksen tehotarpeessa on suurempia lyhytaikaisia muutoksia, se lisää se muuttuvan tehon tarvetta.
Säätö - tehonlisäys
Mikäli tehontarve kasvaa suuremmaksi kuin ”Max. speed”, kytketään seuraava tehoporras. Samalla vähennetään nopeutta niin, että teho vähenee kytketyn tehoportaan suuruisella teholla. Näin ollen saavutetaan täysin tehoportaaton säätö (katso kuva).
V
Max.
Start
Min. Min.
V
2
11
Max.
Start
Säätö - tehon vähentäminen
Mikäli tehontarve vähenee alle ”Min. speed” –tason, katkaistaan seuraava tehoporras. Samalla lisätään nopeutta, niin että teho kasvaa katkaistun tehoportaan suuruisella teholla.
Katkaisu
Tehoporras katkaistaan, kun kompressori on saavuttanut ”Min. speed” –tason ja vaadittu teho on laskenut 1 %:iin.
Varoajat nopeusohjatussa kompressorissa
Mikäli nopeusohjatun kompressorin ei anneta käynnistyä johtuen varoajasta, eivät muutkaan kompressorit voi käynnistyä. Kun varoaika on umpeutunut, käynnistyy nopeusohjattu kompressori.
Näin tehoporras kytketään ja katkaistaan:
Max.
Start
Min.
t
ON OFF
0
Kytkentä
Nopeussäädetty kompressori käynnistyy aina ensin ja pysähtyy viimeisenä. Taajuusmuuttaja käynnistyy kun tehontarve vastaa mainittua ”Start speed” (käynnistysnopeutta) (releen ulostulo vaihtuu ON-tilaan ja analogiseen ulostuloon tulee nopeutta vastaava jännite). Nopeuden tuominen ”Start speed” –tasolle on nyt taajuusmuuttajasta kiinni. Tehoporras kytketään ja säädin määrittää vaaditun tehon. Käynnistysnopeus tulisi asettaa niin korkeaksi, että vaadittu kompressorin nopea öljyvoitelu saavutetaan käynnistyksessä.
Varopiiri nopeusohjatussa kompressorissa
Mikäli nopeusohjattu kompressori varokatkaistaan, voivat muut kompressorit käynnistyä. Heti kun nopeusohjattu kompressori on valmis käynnistymään, käynnistyy se ensimmäisenä kompressorina.
Kuten jo aiemmin mainittiin, tulisi muuttuva teho olla suurempi kuin seuraavan kompressorin tehoporras, saavuttaakseen täysin portaattoman säädön. Sen valaisemiseksi, kuinka nopeusohjaus reagoi eri kompressoriyhdistelmillä, näytetään seuraavaksi muutama esimerkki:
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 91
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A

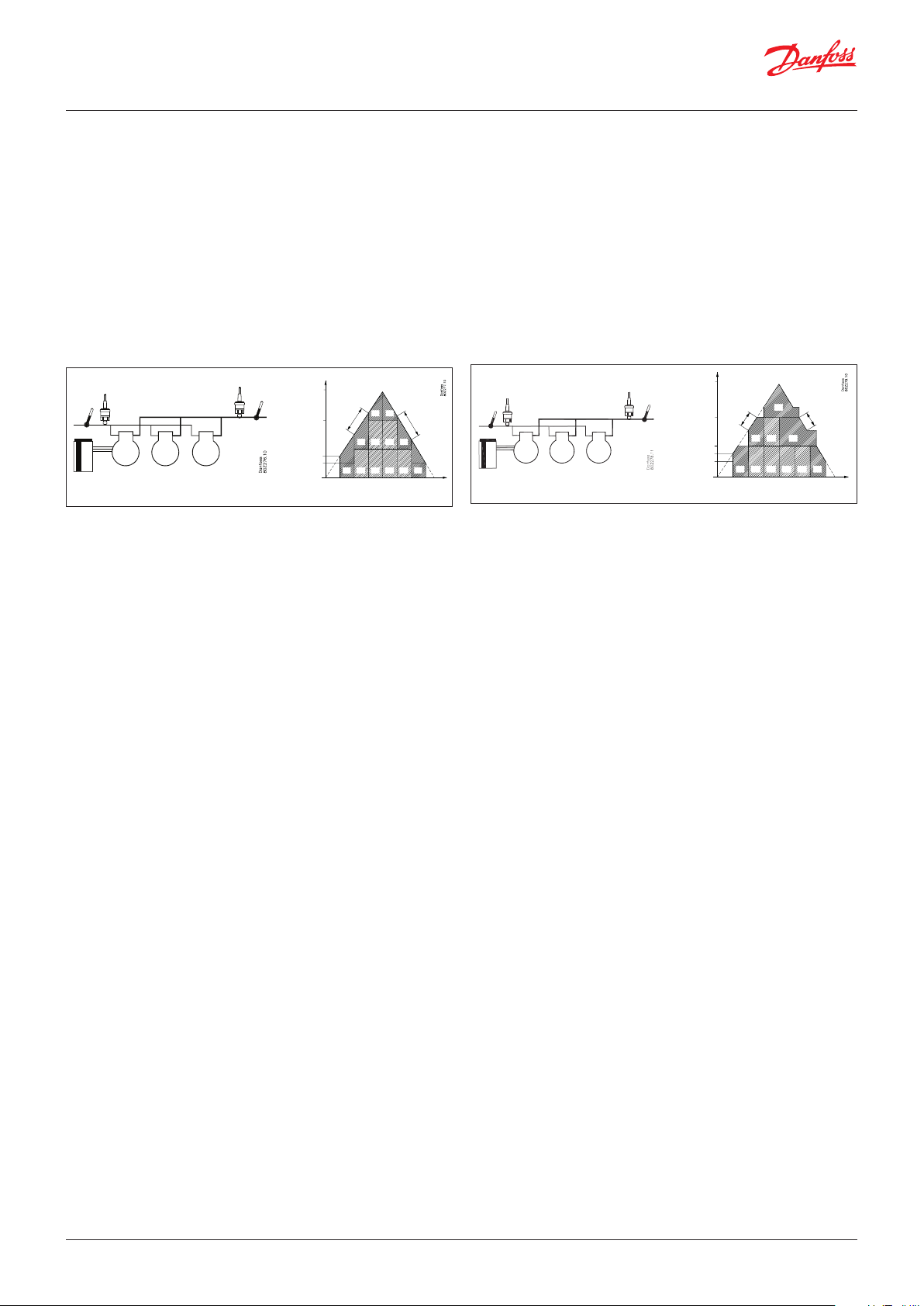

Käynnistysnopeus
Sd
Käynnistysnopeus
a) Nopeusohjatun komp. muuttuva teho on suurempi kuin tehoportaat:
Kun nopeusohjatun kompressorin muuttuva teho on suurempi kuin seuraavien kompressoreiden tehoportaat, tehonsäädössä ei ole ”reikiä”. Esimerkki: 1 nopeusohjattu kompressori nimellisteholla 10 kW 50 Hz:ssä. Muuttuva nopeusalue 30 – 90 Hz. 2 on/o-kompressoria, á 10 kW
Kiinteä teho = 30 Hz / 50 Hz x 10 kW = 6 kW Muuttuva teho = 60 Hz / 50 Hz x 10 kW = 12 kW
Tehokäyrä näyttää tältä:
Pyydetty teho %
Ss
Po
10 kW
30 – 90 Hz
10 kW 10 kW
Pc
Sd
40 kW
20 kW
Min. nopeus
90 Hz
C1
40 Hz
C1
C3 C3 C1
C1 C2 C2 C2 C2 C1
80 Hz
C1
30 Hz
Aika
Koska nopeusohjatun kompressorin muuttuva teho on suurempi kuin seuraavien kompressoreiden tehoportaat, tehokäyrässä ei ole reikiä.
1) Nopeusohjattu kompressori kytketään, kun pyydetty nopeus on ylittänyt käynnistysnopeustehon
2) Nopeusohjattu kompressori lisää nopeutta, kunnes se tavoittaa maksiminopeuden teholla 18 kW
3) On/o-kompressori C2-teholla 10 kW kytketään ja C1-nopeutta lasketaan niin, että se vastaa 8 kW (40 Hz).
4) Nopeusohjattu kompressori lisää nopeutta, kunnes se tavoittaa maksiminopeuden teholla 28 kW.
5) On/o-kompressori C3-teholla 10 kW kytketään ja C1-nopeutta lasketaan niin, että se vastaa 8 kW (40 Hz).
6) Nopeusohjattu kompressori lisää nopeutta, kunnes se tavoittaa maksiminopeuden teholla 38 kW.
7) Kun tehoa vähennetään, katkaistaan on/o-kompressorit, kun C1 on miniminopeudessaan.
b) Nopeusohjatun komp. muuttuva teho on pienempi kuin tehoportaat:
Jos nopeusohjatun kompressorin muuttuva teho on pienempi kuin seuraavien kompressoreiden tehoportaat, on tehokäyrässä ”reikiä”.
Esimerkki: 1 nopeusohjattu kompressori nimellisteholla 20 kW 50 Hz:ssä. Muuttuva nopeusalue 25 – 50 Hz. 2 yhden portaan kompressoria, á 20 kW Kiinteä teho = 25 Hz / 50 Hz x 20 kW = 10 kW Muuttuva teho = 25 Hz / 50 Hz x 20 kW = 10 kW
Tehokäyrä näyttää tältä:
Pyydetty teho %
60 kW
Ss
Po
20 kW
25 – 50 Hz
20 kW 20 kW
Pc
40 kW
25 Hz
20 kW
Min. nopeus
C1
50 Hz
C1 C1C3
C1 C2 C2 C2 C2 C1
50 Hz
25 Hz
Aika
Koska nopeusohjatun kompressorin muuttuva teho on pienempi kuin seuraavien kompressoreiden tehoportaat, on tehokäyrässä ”reikiä”, joita muuttuva teho ei voi täyttää.
1) Nopeusohjattu kompressori kytketään, kun pyydetty teho on ylittänyt käynnistysnopeustehon
2) Nopeusohjattu kompressori lisää nopeutta, kunnes se tavoittaa maksiminopeuden teholla 20 kW
3) Nopeusohjattu kompressori pysyy maks. nopeudessa, kunnes pyydetty teho on kasvanut 30 kW:iin
4) On/o-kompressori C2-teholla 20 kW kytketään ja C1-nopeutta lasketaan niin, että se vastaa 10 kW (25 Hz). Kokonaisteho = 30 kW
5) Nopeusohjattu kompressori lisää nopeutta, kunnes se tavoittaa maksiminopeuden teholla 40 kW.
6) Nopeusohjattu kompressori pysyy maks. nopeudessa, kunnes pyydetty teho on kasvanut 50 kW:iin
7) On/o-kompressori C3-teholla 20 kW kytketään ja C1-nopeutta lasketaan niin, että se vastaa 10 kW (25 Hz). Kokonaisteho = 50 kW
8) Nopeusohjattu kompressori lisää nopeutta, kunnes se tavoittaa maksiminopeuden teholla 60 kW
9) Kun tehoa vähennetään katkaistaan on/o kompressorit, kun C1 on miniminopeudessaan.
92 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A

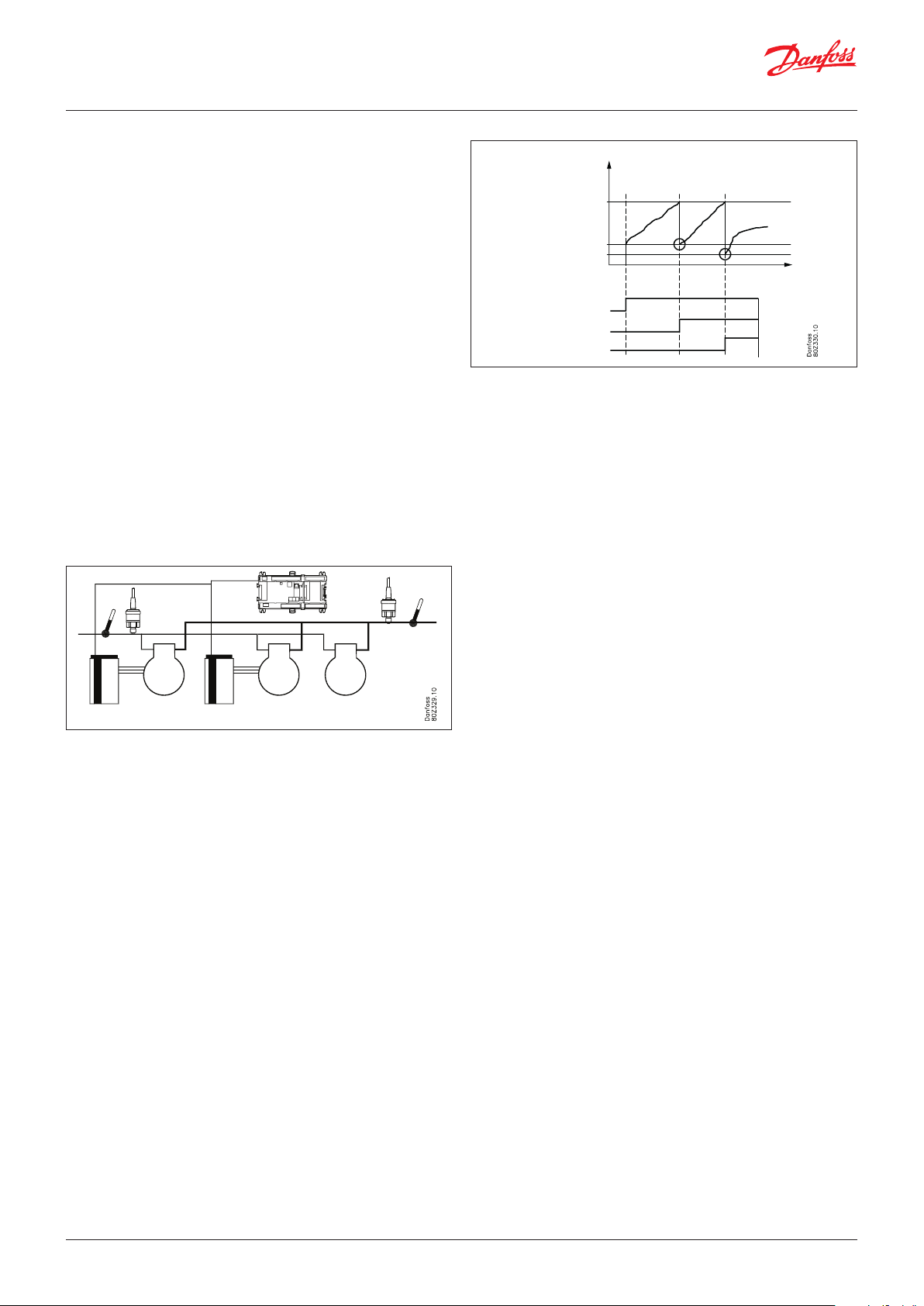

Analoginen ulostulo
Kaksi nopeusohjattua kompressoria
Säädin pystyy säätämään kahta saman- tai erikokoista kompressoria. Kompressorit voidaan yhdistää saman- tai erikokoisiin on/o­kompressoreihin, riippuen kytkentäkuviosta.
Maks. nopeus
Yleistä ohjauksesta:
Yleensä kahta nopeusohjattua kompressoria ohjataan samalla periaatteella kuin yhtä nopeusohjattua kompressoria. Kahden
Käynnistysnopeus
Min. nopeus
nopeusohjatun kompressorin käyttämisen hyöty on, että se sallii erittäin pienen tehon, joka on hyödyllistä pienillä kuormilla. Samalla se antaa erittäin suuren tehosäätöalueen.
Kompressoreilla 1 ja 2 on molemmilla omat releulostulot erillisen taajuusmuuttajan käynnistämisen ja pysäyttämiseen, esimerkiksi tyyppiä VLT. Molemmat taajuusmuuttajat lukevat samaa analogista ulostulosignaalia AO, joka on kytketty taajuusmuuttajien analogiseen sisääntuloon. (Ne voidaan kuitenkin konguroida myös lukemaan erillisiä signaaleita). Releulostulot käynnistävät ja pysäyttävät taajuusmuuttajan ja analoginen signaali ilmaisee nopeuden.
Tämän säätömenetelmän edellytys on että molemmilla kompressoreilla on samat taajuusalueet.
Säätö - tehon vähentäminen
Nopeusohjatut kompressorit ovat aina viimeiset käytössä olevat kompressorit. Kun tehontarve on syklisessä käytössä alle ”Min. speed” –tason molemmilla kompressoreilla, katkaistaan kompressori, jolla on eniten käyttötunteja. Samalla viimeisen nopeusohjatun kompressorin nopeus nousee niin, että teho nousee tasolle, joka vastaa katkaistun kompressorin porrasta.
Aika
Komp. 1
Komp. 2
Komp. 3
Nopeusohjatut kompressorit käynnistetään ja pysäytetään aina ensimmäisenä.
Po
Ss
20 kW 20 kW 40 kW
Pc
Kytkentä
Ensimmäinen nopeusohjattu kompressori käynnistetään, kun tehontarve vastaa asetusta. "Start speed" (käynnistysnopeus) (releen ulostulo vaihtuu ON-tilaan ja analogiseen ulostuloon tulee nopeutta vastaava jännite). Nopeuden tuominen ”Start speed” –tasolle on nyt taajuusmuuttajasta kiinni. Tehoporras kytketään ja säädin määrittää vaaditun tehon. Käynnistysramppi tulisi asettaa niin, että vaadittu öljyvoitelu saavutetaan käynnistyksessä. Sykliselle kytkentäkuviolle kytketään seuraava nopeusohjattu kompressori, kun ensimmäinen kompressori on maks. nopeudessaan ja haluttu teho on noussut lukemaan, joka antaa seuraavan nopeusohjatun kompressorin kytkeytyä käynnistysnopeudella. Jälkeenpäin molemmat kompressorit kytketään yhdessä ja ne käyvät rinnakkain. Seuraavat on/o kompressorit kytketään ja katkaistaan valitun kytkentäkuvion mukaan.
Katkaisu
Viimeinen nopeusohjattu kompressori katkaistaan, kun se on tavoittanut "Min. speed" -tason ja tehontarve on alle 1% (katso kuitenkin luku pump down –toiminnosta).
Sd
Varoajat nopeusohjatussa kompressorissa
Nopeusohjattujen kompressoreiden varoaikoja ja varokatkaisuja tulisi hallita yleisten ohjeiden mukaan yksittäisissä kytkentäkuvioissa.
Alla on lyhyet kuvaukset ja esimerkit kahden nopeusohjatun kompressorin käytöstä yksittäisissä kytkentäkuvioissa. Katso luvun perässä olevasta liitteestä yksityiskohtaisempi kuvaus.
Syklinen käyttö
Syklisessä käytössä molemmat nopeusohjatut kompressorit ovat samankokoiset ja käyttötunnit tasataan niiden välillä FIFO – periaatteella. Vähiten käyttötunteja omaava kompressori käynnistyy ensin. Seuraava nopeusohjattu kompressori kytketään, kun ensimmäinen kompressori on maks. nopeudella ja haluttu teho on ylittänyt tason, joka sallii seuraavan nopeusohjatun kompressorin kytkennän. Jälkeenpäin molemmat kompressorit kytketään yhdessä, ja ne toimivat rinnakkain. Seuraavat on/ o kompressorit kytketään ja katkaistaan FIFO –periaatteella käyttötuntien tasaamiseksi.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 93
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
t
Ss
Po
10 kW
30 – 90 Hz 30 – 90 Hz
20 kW 20 kW 40 kW
Pc
Sd
KAPILL. %
Käynnistysnopeus
t
90 Hz
C2 C2
C2
C2
C2
C2C1 C3C4 C4 C4
C3C3
C1
C1
C1 C1
C4 C3
C2
C1
C1
C2
C2 C1
56,7 Hz
90 Hz
45 Hz
63,3 Hz
30 Hz
Min. nopeus
Esimerkki:
• Kaksi nopeusohjattua kompressoria nimellisteholla 20 kW ja taajuusalueella 25–60 Hz.
• Kaksi on/o kompressoria, á 20 kW.
Ss
25–60 Hz
Po
20 kW
Pc
20 kW 20 kW 20 kW
Käynnistysnopeus
KAPILL. %
Sd
Min. nopeus
60 Hz
C2
C2
35 Hz
C2
C1
C2
C1 C1C4 C4
C1C1 C3 C3 C3 C1C4
50 Hz
C1
C2
Best t
Best t –käytössä nopeusohjatut kompressorit voivat olla erikokoisia ja niitä ohjataan siten, että paras mahdollinen tehonsäätö saavutetaan. Pienin kompressori käynnistetään ensin, sitten ensimmäinen katkaistaan ja toinen kytketään. Lopuksi molemmat kompressorit kytketään yhdessä, ja ne toimivat rinnakkain. Seuraavat on/o-kompressorit ohjataan joka tapauksessa best-t-kytkentäkuvion mukaan.
Esimerkki:
• Kaksi nopeusohjattua kompressoria nimellisteholla 10 kW ja 20 kW.
• Taajuusalue 25–60 Hz
• Kaksi on/o kompressoria tehoilla 20 kW ja 40 kW.
C2
25 Hz
Kompressoriajastimet
Aikaviiveet kytkennälle ja katkaisulle
Suojaamaan kompressoria toistuvilta uudelleenkäynnistyksiltä, voidaan asettaa kolme aikaviivettä:
• Min. käyttöaika käynnistyksestä siihen, kun kompressori voidaan uudelleenkäynnistää.
• Min. ON-aika kompressorille ennen kun se voidaan taas pysäyttää
• Min OFF-aika kompressorin pysähtymisestä, kunnes se voidaan uudelleenkäynnistää
Tehokansille ei käytetä aikaviiveitä.
Ajastin
Kompressoreiden käyttöaikaa seurataan jatkuvasti. Seuraavat tiedot ovat luettavissa:
• käyttöaika viimeisten 24 h aikana
• kokonaiskäyttöaika ajastimen nollauksesta
Käyttötuntien tasaaminen
Käyttötuntimäärä näkyy ”Equalization time” -kentässä (Tasausaika). Syklisessä käytössä tämän kentän tietoja käytetään käyttötuntimäärän tasaamiseen.
Kytkentälaskuri
Relekytkentöjen ja katkaisujen lukumäärä seurataan jatkuvasti. Käynnistyksien lukumäärä voidaan lukea täältä:
• Lukumäärä viimeisten 24 h aikana
• Kokonaismäärä ajastimen nollauksesta
Kaksi erillistä nopeusohjattua kompressoria
Jos kahta nopeusohjattua kompressoria on ohjattava erikseen, kummallakin on oltava oma analoginen jännitesignaali. Säädin käynnistää ensin yhden nopeusohjatun kompressorin. Jos tehoa tarvitaan lisää, toinenkin kompressori käynnistetään.
nopeus
Nimellinen
Käynnis-
tysnopeus
nopeus
Ensin käynnistetty kompressori käy maksiminopeudella. Toinen kompressori aktivoidaan, ja se käy nimellisnopeudella. Samalla ensimmäisen kompressorin nopeutta vähennetään, jota tehomäärä tasoittuu. Kaikki muutokset tehdään ensimmäisellä kompressorilla. Jos ensimmäinen kompressori käy maksiminopeudella, myös toisen kompressorin nopeutta nostetaan. Jos ensimmäinen kompressori käy miniminopeudella, nopeus säilytetään, ja toinen kompressori alkaa käydä nimellisnopeutta pienemmällä nopeudella. Kun kompressorit kytkeytyvät päälle ja pois päältä, niiden käyttötuntimääriä verrataan, jotta kompressoreja käytetään tasaisesti.
94 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Maks.
Min.
Analogiset ulostulot

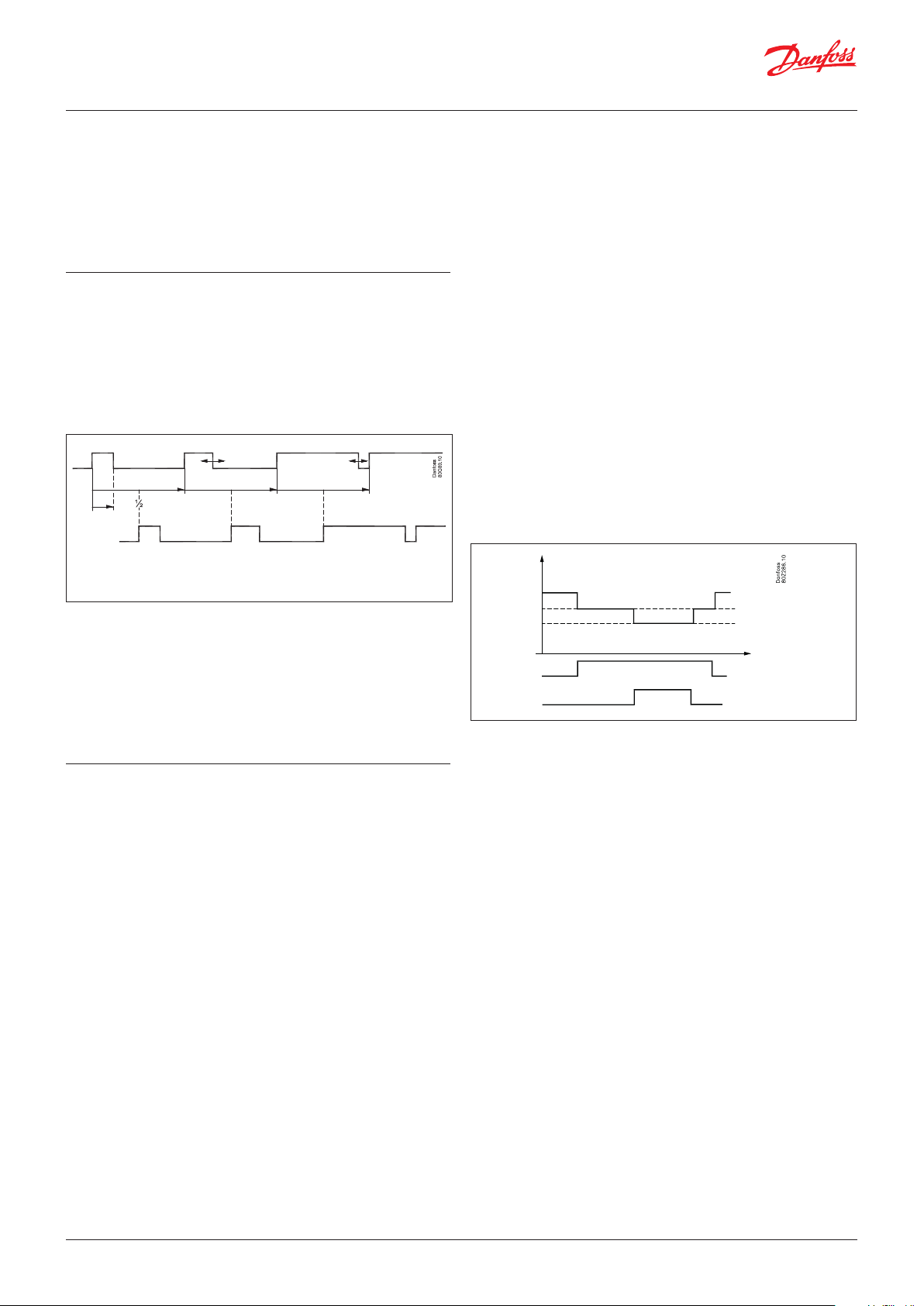

Kierrossäädettävä kompressori
Digitaalinen spiraalikompressori
Teho on jaettu sykliaikoihin arvona “PWM per”. 100 % teho tuotetaan, kun jäähdytys tapahtuu koko jakson ajan. Ohitusventtiili edellyttää o-aikaa jakson sisällä ja myös on-aika on sallittu. Jäähdytystä ei tapahdu, kun venttiili on päällä. Säädin laskee itse tarvittavan tehon ja vaihtelee sitä ohisyöttöventtiilin kytkentäajan mukaan. Raja tulee vastaan, jos tarvitaan alhainen teho, jottei jäähdytys laske alle 10 %. Tämä tarvitaan, jotta kompressori voi jäähdyttää itsensä. Arvoa voi tarvittaessa nostaa.
Jäähdytys Ei jäähdytystä
Period time (aikajakso)
Minimiteho
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Komp.teho %
Copeland Stream -kompressori
Pulssinleveysmodulaatiosignaalilla voidaan ohjata Stream­kompressoria, jossa on yksi vapaavirtausventtiili (Stream 4) tai jossa on kaksi tehokantta (Stream 6). Stream 4: Enintään 50 prosenttia kompressorin tehosta on
jaettu yhdelle releelle ja loput 50–100 % tehokannelle.
Stream 6: Enintään 33 % kompressorin tehosta on jaettu
yhdelle releelle ja loput 33-100 % tehokannelle.
Bitzer CRII Ecoline
CRII 4: Pulssisignaalilla voidaan ohjata yhtä kahdella tehokannella
varustettua CRII-ohjausjärjestelmää (4-sylinterinen versio).
Kompressorin tehoa voidaan säätää 10–100 % tehokansien
pulssista riippuen. Kompressorin käynnistyssignaali kytketään releulostuloon, ja tehokannet kytketään kiinteisiin ulostuloihin esim. DO1 ja DO2.
Tehokansi 1
Tehokansi 2
Tehokansi 2 toimii samalla tavalla kuin tehokansi 1, mutta on pois käytöstä puolet ajasta.
CRII 6: Pulssisignaalilla voidaan ohjata yhtä kolmella tehokannella
varustettua CRII-ohjausjärjestelmää (6-sylinterinen versio). Kompressorisignaali kytketään yhteen releulostuloon. Kaksi tehokantta kytketään kiinteisiin ulostuloihin esim.
DO1 and DO2. Kolmas tehokansi kytketään releulostuloon. Kompressorin tehoa voidaan säätää 10–67 % tehokansien
pulssista riippuen. Rele kytketään sitten kolmanteen tehokanteen. Kun
tämä rele o päällä, teho säädetään välillä 33–100 %.
Kuormitusjako
Joissain asennuksissa on tarve rajoittaa kompressoreiden tehoa niin, että laitoksen virrankulutus ei ylitä tiettyä raja-arvoa. Toiminto varten on saatavilla yksi tai kaksi digitaalista sisääntuloa. (Tämä ei vaikuta suoraan IT-piiriin)
Tämä rajoitus voidaan aktivoida seuraavasti:
• Verkon signaalin avulla
• Yhden DI-tulon signaalin + verkon signaalin avulla
• Kahden DI-tulon signaalin + verkon signaalin avulla
Verkon signaalin tuloksena on sama toiminto, kuin jos signaali vastaanotettaisiin DI 1 -tulon kautta.
Jokaiseen digitaaliseen sisääntuloon on liitetty raja-arvo suurinta sallittua kompressorin tehoa varten, jotta yksi voi suorittaa tehon rajoituksen 2 portaassa.
Kun digitaalinen sisääntulo on aktivoituna, rajoitetaan sallittu kompressoriteho asetettuun rajaan. Näin ollen kompressoriteho tiputetaan raja-arvoon, mikäli kompressoreiden käyntiteho on suurempi kuin raja-arvo. Raja-arvo ei saa olla asetettu matalammaksi kuin kompressoreiden pienin tehoporras, ”Start speed”.
100%
80%
60%
40%
20%
Kuormituksen rajoitus DI 1
Kuormituksen rajoitus DI 2
Kun molemmat rajoitussignaalit ovat aktiivisia, otetaan matalampi tehon raja-arvo käyttöön.
Kuormituksen raja 1 Kuormituksen raja 2
Erillinen Sd-valvonta
Kun säätö tapahtuu Sd-valvonnan avulla, yksi kolmesta kompressorista nostaa tehoa, kun lämpötila-arvo lähestyy Sd-rajaa. Tällä tavalla kuormittamaton kompressori jäähtyy tehokkaammin.
Maks.aika
On mahdollista asettaa maksimijakso alhaiselle kompressorin teholle. Kun jakso päättyy, järjestelmä vaihtaa normaaliin säätöön, kunnes imupaine on jälleen normaali. Kuormituksen rajoitus on sen jälkeen sallittu.
Kuormitusrajoituksen ohitus:
Jotta vältetään rajoituksen aiheuttamat lämpötilaongelmat kylmäkohteissa, säätimeen on määritelty ohitustoiminto.
Imupaineelle annetaan varotoiminnoksi ohitusraja, myös vastaava viiveaika annetaan jokaiselle digitaaliselle sisääntulolle.
Mikäli imupaine ylittää asetetun P0 ohitusrajan rajoitustilanteessa ja kahdelle digitaaliselle sisääntulolle asetetut viiveajat täyttyvät, ohitetaan kuormanrajoitussignaali niin, että kompressoritehoa lisätään, kunnes imuteho on jälleen alle normaalin asetusarvon. Kuorman rajoitus voidaan tämän jälkeen taas aktivoida.
Hälytys:
Kun kuormituksenrajoitus on aktivoitu, antaa säädin hälytyksen ilmaistakseen, että normaali säätö on ohitettu. Tämä hälytys voidaan poistaa, jos niin halutaan.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 95
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Ruiskutuslupa
Elektroniset paisuntaventtiilit kylmälaitteissa on suljettava, kun kaikki kompressorit on estetty käynnistymästä. Näin höyrystimet eivät täyty nesteellä ja siirry siitä kompressoreihin uudelleenkäynnistyksessä. Yhtä kompressorin säätörelettä voidaan käyttää tähän toimintoon tai toiminto voidaan välittää verkon kautta.
releellä
datayhteydellä
Toiminnon kuvaus perustuu alla olevien tapahtumien järjestykseen: T1) Viimeinen kompressori katkaistaan T2) Imupaine on noussut Po Ref + ½ NZ + 2 K vastaavalle
tasolle, mutta mikään kompressori ei voi käynnistyä uudelleenkäynnistysajastimista tai varokatkaisusta johtuen.
T3) Aikaviive "Injection OFF delay" umpeutuu ja ruiskutusventtiilit
pakotetaan sulkeutumaan relesignaalilla tai verkkosignaalilla
T4) Ensimmäinen kompressori voi nyt käynnistyä.
Pakkosulkusignaali poistuu verkosta.
T5) Aikaviive "Comp. Start delay" umpeutuu ja pakkosulkusignaali
relekytkimeltä poistuu samalla, kun ensimmäisen kompressori saa käynnistyä
Nesteen ruiskutus yhteinen imulinjaan
Kuumakaasulämpötila voidaan rajoittaa nesteen ruiskutuksella imulinjaan (ei IT-piiriin). Termostaattisella paisuntaventtiilillä sarjaankytkettynä magneettiventtiilin kanssa. Magneettiventtiili kytketään säätimeen.
Ss Po Sd
NC
Ruiskutusero Sd Ruiskutuksen
käynnistys Sd
Sd
Ss
Ruiskutusero tulistus Inject start SH
(ruiskutuksen käynnistys tulistus)
Ruiskutus voidaan toteuttaa kahdella tapaa:
1. Nesteen ruiskutusta säädetään yksinomaan tulistuksen mukaan imulinjassa. Kaksi arvoa asetetaan – lähtöarvo ja dierenssi, jossa ruiskutus pysäytetään taas.
2. Nesteen ruiskutusta säädetään sekä tulistuksella (kuten yllä) että kuumakaasulämpötilalla Sd. Neljä arvoa asetetaan kaksi kuten yllä ja kaksi Sd–toiminnolle, lähtöarvo ja dierenssi. Nesteen ruiskutus käynnistetään, kun molemmat käynnistysarvot täyttyvät ja pysäytetään taas, kun toinen kahdesta toiminnosta katkaistaan.
Suoraan käyttämällä elektronista paisuntaventtiiliä, AKV.
Syy miksi pakkosulkusignaali verkon kautta mitätöidään ennen ensimmäisen kompressorin käynnistämistä on, että signaalin lähettäminen kaikkiin säätimiin verkon kautta vie jonkun aikaa.
OD %:n laskenta imulinjaan ruiskutusta varten
AKV OD % SH:n toimintona
AKV OD % Sd:n toimintona
96 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Neljä arvoa asetetaan -- lähtöarvo Sd lämpötilalle, min. ja maks. arvot tulistukselle ja periodiaika AKV -venttiilille. Todellinen käytetty OD nesteruiskutukselle on korkein kahdesta edellä olevasta (katso kuva) P-alueen leveys Sd-säätimeen on kovakoodattu arvoon 20 K, ja sitä ei saa muuttaa. Venttiili suljetaan myös, kun kaikki kompressorit on pysäytetty.
Turvatoimintona AKV-venttiili suljetaan joka tapauksessa heti, kun SH laskee alle arvon 8K suojaamaan kompressoreja saamasta nestettä imuporttiin.
PWM viesti AKV–venttiilille tulisi ottaa yhdestä säätimen neljästä kiinteän tilan ulostulosta.
Aikaviive
Aikaviive voidaan asettaa, ja se varmistaa, että ruiskutusta lykätään asetetulla arvolla ensimmäisen kompressorin käynnistyksen jälkeen.
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 97
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A

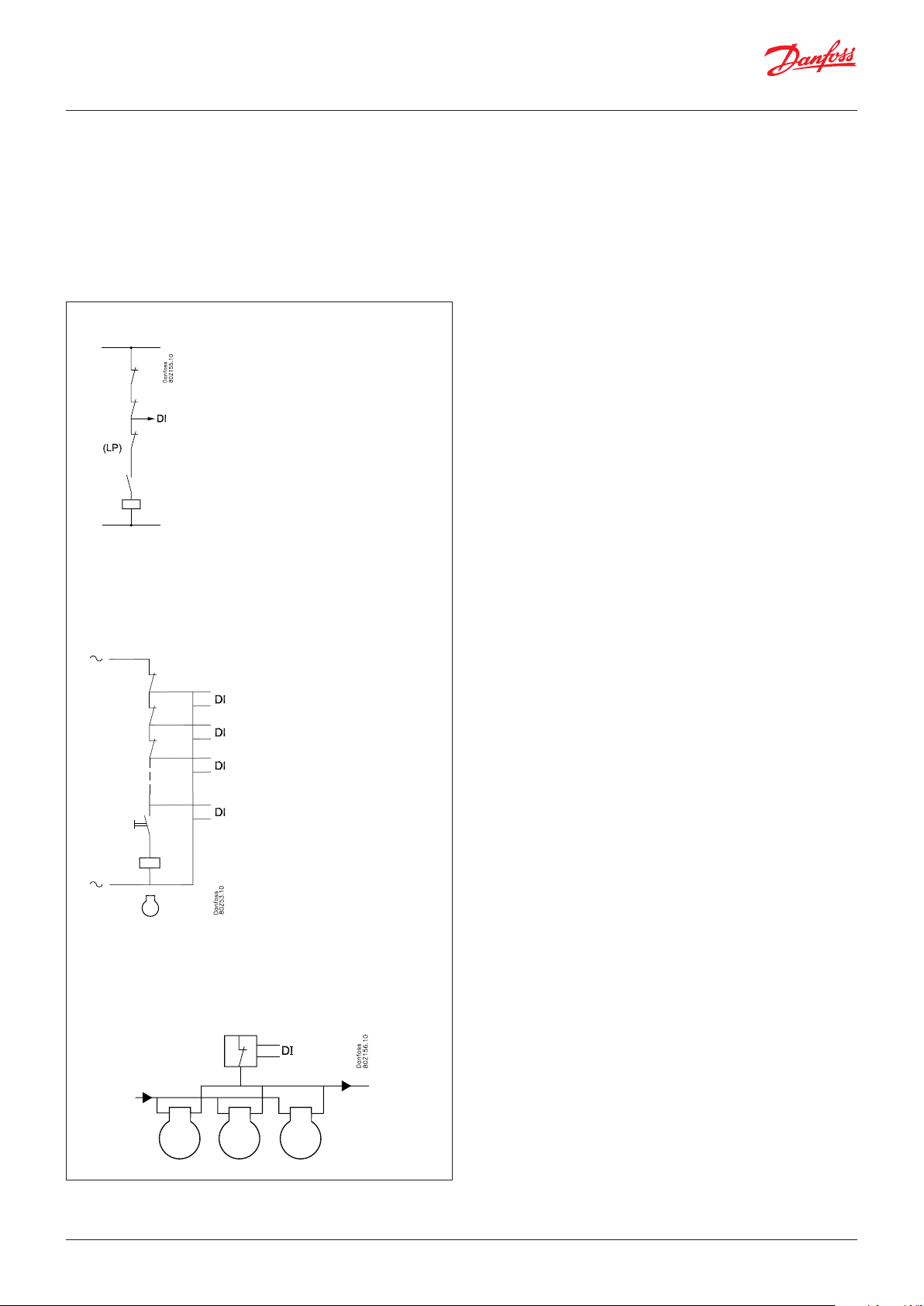

Turvallisuustoiminnot
Signaali kompressorin varopiireistä
Säädin voi valvoa kummankin kompressorin varopiirin tilaa. Signaali otetaan suoraan varopiiriltä ja kytketään sisääntuloon. (Varopiirin on myös pysäytettävä kompressori ilman säädintä). Mikäli varopiiri katkaistaan, katkaisee säädin kompressorin kaikki ulostuloreleet ja lähettää hälytyksen. Säätö jatkuu muilla kompressoreilla.
Yleinen varopiiri
Mikäli matalapainekytkin asetetaan varopiiriin, se on asetettava piirin päähän. Se ei saa katkaista DI-signaaleja. (Vaarana on että säätö lukkiutuu eikä käynnisty uudestaan). Tämä koskee myös alla olevaa esimerkkiä.
Mikäli myös matalapainetermostaattia seuraava hälytys tarvitaan, yleinen hälytys voidaan määrittää (hälytys joka ei vaikuta säätöön). Katso seuraava luku Yleiset seurantatoiminnot.
Laajennettu varopiiri
Varopiirin yleisen seurannan sijaan tätä seurantatoimintoa voidaan laajentaa. Tällä tapaa yksityiskohtainen hälytysviesti lähetetään, joka kertoo mikä osa varopiiristä on katkaistu. Varopiirin järjestyksen on oltava sama kuin alla, mutta kaikkia varolaitteita ei välttämättä tarvitse käyttää.
Oil pressure safety (öljynpaine) Over current safety (ylivirta)
Motor protect. safety (moottorinsuoja)
Discharge temp. safety (kuumakaasulämp.)
Discharge pressure safety (korkeapaine)
Yhteinen varopiiri
Yhteinen varosignaali voidaan myös vastaanottaa koko imuryhmälle. Kaikki kompressorit katkaistaan kun varosignaali katkeaa. Tätä toimintoa ei voi kytkeä ulkoiseen pääkytkimeen.
Aikaviiveet varopiireille:
Kompressoreiden varopiirien kanssa on mahdollista määrittää kaksi aikaviivettä:
Katkaisuaikaviive: Aikaviive varopiirin signaalilta ennen kuin kompressorin rele katkaistaan ja hälytys annetaan (huomaa että aikaviive on yhteinen kaikille varosisääntuloille kyseiselle kompressorille)
Uudelleenkäynnistysaika: Min. aika, jonka kompressorin on oltava OK varokatkaisun jälkeen, ennen kun se voidaan uudelleenkäynnistää.
Tulistuksen seuranta
Tämä on hälytystoiminto joka seuraa jatkuvasti mitattua imupainetta P0 ja imukaasulämpötilaa Ss. Mikäli asetettua arvoa matalampi tai korkeampi tulistus rekisteröidään, hälytys lähetetään aikaviiveen umpeuduttua.
Kuumakaasun maks. lämpötilan seuranta (Sd)
Yhteinen Sd-valvonta
Toiminto katkaisee asteittain tehoportaita jos kuumakaasulämpötila nousee yli sallitun rajan. Katkaisuraja voidaan määrittää väliltä 0 ja +195 °C.
Toiminto käynnistetään arvolla joka on 10 K alle asetetun arvon. Tässä vaihteessa koko lauhdutinteho kytketään ja samalla 25 % kompressoritehosta katkaistaan (mutta min. yksi porras). Tämä toistetaan 30 sekunnin välein. Hälytystoiminto aktivoidaan. Mikäli lämpötila nousee asetetulle raja-arvolle, katkaistaan kaikki kompressorit välittömästi.
Hälytys perutaan ja kompressoreiden kytkentä sallitaan, kun seuraavat ehdot täyttyvät:
- lämpötila on pudonnut 10 K alle raja-arvon
- aikaviive uudelleenkäynnistykselle on umpeutunut.
Normaali lauhdutinpainesäätö sallitaan taas, kun lämpötila on pudonnut 10 K alle raja-arvon.
Erillinen Sd-valvonta
Viallinen kompressori kytketään tässä pois käytöstä, kun lämpötila ylittää kynnysarvon.
- Mäntäkompressori kytketään takaisin, kun lämpötila on laskenut
10 K
- Ruuvikompressori kytketään takaisin, kun lämpötila on laskenut
20 K
- Kierrossäädettävän kompressorin tehoa nostetaan, kun lämpötila
lähestyy kynnysarvoa. Kun kompressori on kytketty pois käytöstä, se kytkeytyy takaisin päälle vasta, kun lämpötila on laskenut 10 K. Jos signaaleja saadaan myös upotetusta NTC-anturista, tämän lämpötilan irtikytkentäarvo pysyy aina 130 °C lämpötilassa ja takaisinkytkentäarvo 120 °C lämpötilassa.
98 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Min. imupaineen seuranta (P0)
Tämä toiminto katkaisee heti kaikki kompressorit, jos imupaine laskee alle sallitun tason. Katkaisuraja voidaan määrittää väliltä -120 ja +30 °C. Painetta mitataan imupainelähettimellä P0.
Varokatkaisussa hälytystoiminto aktivoituu:
Hälytys perutaan ja kompressoreiden kytkentä sallitaan, kun seuraavat ehdot täyttyvät:
- paine (lämpötila) on katkaisurajan yläpuolella
- aikaviive on umpeutunut .
Maks. lauhdutinpaineen seuranta (Pc)
Toiminto kytkee kaikki puhaltimet päälle ja katkaisee tehoportaat yksi kerrallaan, mikäli lauhdutinpaine nousee yli sallitun arvon. Katkaisuraja asetetaan bareina. Lauhdutinpaine mitataan painelähettimellä Pc_.
Toiminto kytkeytyy arvolla 3K alle asetetun arvon. Tällöin koko lauhdutinteho kytketään samalla, kun 25 % kompressoritehosta katkaistaan (min. yksi porras). Tämä toistetaan 30 sekunnin välein. Hälytystoiminto aktivoidaan.
Mikäli lämpötila (paine) kohoaa asetetulle arvolle, seuraavaa tapahtuu:
- kaikki kompressoriportaat katkaistaan välittömästi
- lauhdutinteho pysyy kytkettynä
Pc max hälytyksien viive
"Pc max alarm" –hälytysviestiä voidaan lykätä. Säädin katkaisee kompressorit, mutta hälytyksien lähetystä lykätään. Tämä aikaviive on hyödyllinen kaskadijärjestelmissä, joissa maks. Pc rajaa käytetään kompressoreiden katkaisemiseen matalapainepiirissä, jos korkeapainekompressorit eivät ole käynnistyneet.
Aikaviive
Kuumakaasulämpötilan seurannalle ja minimi imupaineelle on yhteinen aikaviive. Katkaisun jälkeen säätöä ei voida jatkaa, ennen kuin aikaviive on umpeutunut. Aikaviive käynnistyy kun Sd lämpötila on taas laskenut 10 K alle raja-arvon tai P0 on kohonnut yli P0 min -arvon.
Liian korkean imupaineen hälytys
Liian korkeasta imupaineesta laukeava hälytys voidaan asettaa. Hälytys lähetetään, kun asetettu aikaviive on umpeutunut. Säätö jatkuu muuttumattomana.
Varaajan maksimipaineen seuranta
Kun varaajapaine lähestyy maksimiarvoa, kompressorit pysäytetään ”Maks. lauhdutinpaineen seuranta” -kohdassa kuvatulla tavalla. Hälytys lähetetään, kun tämä raja ylitetään.
Hälytys perutaan ja kompressoreiden kytkentä sallitaan, kun seuraavat ehdot täyttyvät:
-lämpötila (paine) putoaa 3 K alle asetetun arvon
- uudelleenkäynnistyksen aikaviive on umpeutunut
© Danfoss | DCS (vt) | 2020.10 BC245386497365-000601 | 99
Käyttöopas | Koneikkosäädin transkriittisiin CO-boosterjärjestelmiin AK-PC 782A
Öljynpalautus
Toimintaperiaate
Säädin voi ohjata öljyvaraajan painetta ja varmistaa kahden öljynerottimen tyhjentämisen. Tyhjennykseen käytetään pulsseja: esim. pulssikesto 1 sekunti ja tauko 1 minuutti.
Järjestelmää voidaan ohjata seuraavilla signaaleilla:
• öljynerottimen tasokytkimellä
• öljyvaraajan painelähettimellä
Kaikki öljyventtiilit ovat kiinni, kun pääkatkaisin on O-asennossa.
Esimerkkejä öljynpalautuksesta:
Varaaja
Erotin 1
Erotin 1
Erotin 2
Varaaja
100 | BC245386497365-000601 © Danfoss | DCS (vt) | 2020.10
Loading...
