1. Introduction
Application
Le régulateur est utilisé pour réguler la puissance des compresseurs et du refroidisseur de gaz dans les petites applications de réfrigération au CO.
Au minimum, la régulation d’un groupe de condensation peut être effectuée à l’aide d’un compresseur, d’un refroidisseur de gaz
et d’un réservoir. Un maximum de 3+2 compresseurs peut être régulé. P. ex.
Avantages
• Économies d’énergie grâce aux éléments suivants :
- contrôle optimal du CO
- optimisation de la pression d’aspiration
- augmentation de la consigne la nuit
- référence flottantedu refroidisseur de gaz
- récupération de chaleur
- limitation de charge
• Réglage simplifié des fonctions : Le régulateur veille à ce que les différents réglages soient
adaptés les uns aux autres. Seuls les réglages de base sont requis.
• Ajustement continu des références de contrôle : Un nouvel algorithme adapte automatiquement le régulateur
aux conditions de fonctionnement réelles et aux points de consigne flottants.
• Raccordement facile au module Bitzer IQ via Modbus.
Vrec
Prec
Fonctionnement
Les opérations quotidiennes peuvent être configurées directement sur le régulateur ou via un afficheur externe. Pendant la configuration, les images affichées s’ajustent afin que seules les images utiles s’ouvrent pour les réglages supplémentaires et l’exploitation par l’utilisateur final. L’exploitation est protégée par mot de passe et trois niveaux d’accès peuvent être accordés. Le régulateur propose plusieurs langues. Sélectionner la langue souhaitée au démarrage.
Entrée et sortie
Il existe un nombre limité d’entrées et de sorties disponibles, de sorte que la plupart des connexions sont destinées à une fonction spécifique. Cependant, il existe quelques options pour l’utilisation

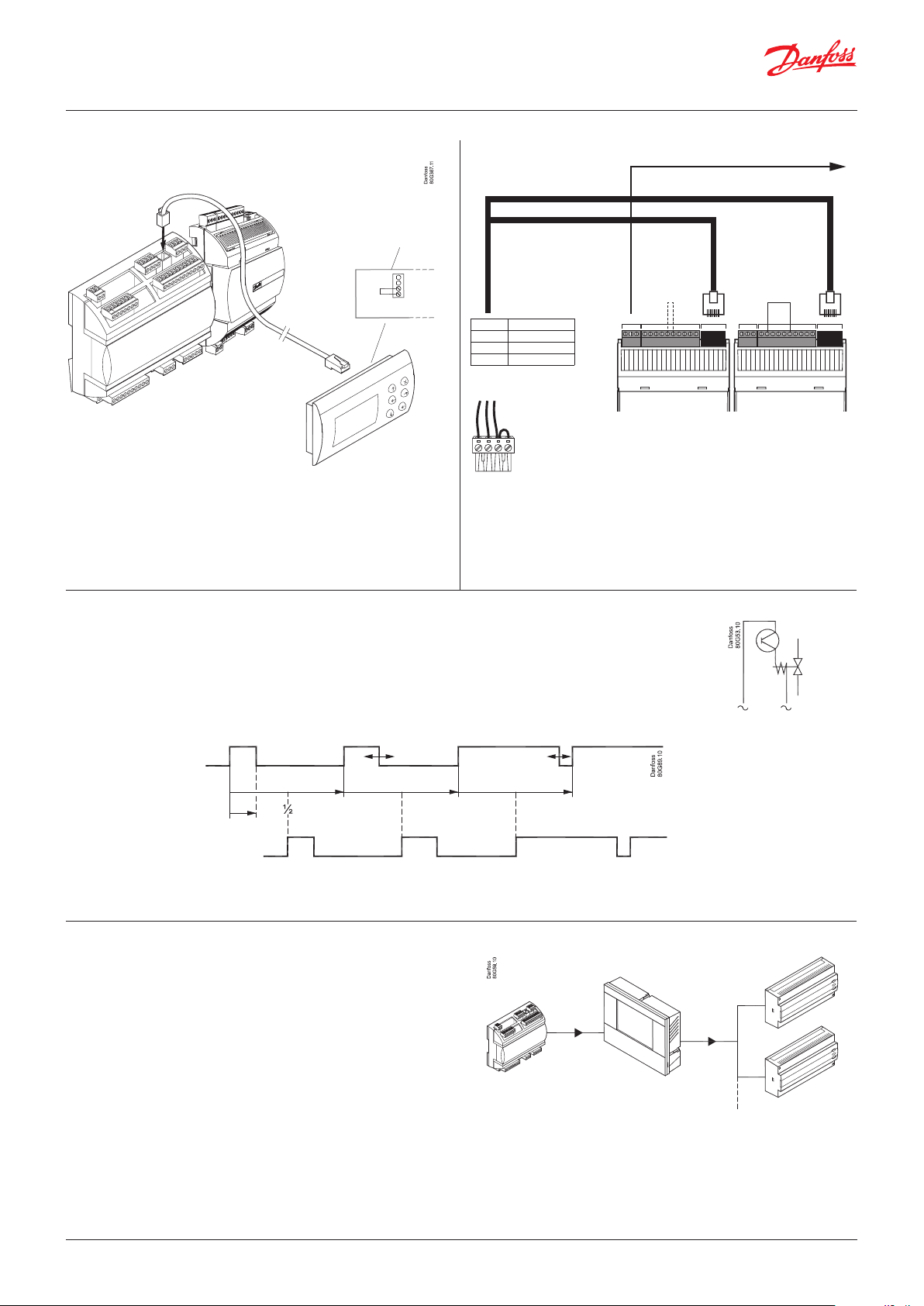

Transmission de données
Le régulateur offre une communication par MODBUS et peut être connecté à un dispositif de type AK-SM 800.
des fonctions AUX :
• Si un ou deux compresseurs seulement sont raccordés au circuit MT, une entrée DI sera disponible. Elle peut, par exemple, être utilisée comme entrée d’alarme.
• Si le compresseur utilisé n’est pas un Bitzer CRII, une sortie à semi-conducteurs peut être utilisée pour la gestion de l’huile.
• Si la récupération de chaleur n’est pas utilisée, la fonction AUX3 peut être utilisée pour une fonction d’alarme.
Pour réguler la vanne haute pression et la vanne de pression du réservoir, deux modules d’extension de vanne pas-à-pas, EKE 1P, doivent être raccordés.
Voir page 26 pour la liste complète des connexions.
© Danfoss | DCS (vt) | 2021.05 BC295045159059fr-000301 | 3
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
2. Groupe d’aspiration
Types de compresseur
Les types de compresseur suivants peuvent être utilisés à des fins de régulation :
• Compresseurs à étage unique
• Vitesse variable + étage unique
• Compresseur Bitzer CRII avec deux réducteurs de puissance
(4 cylindres). MT uniquement
• Bitzer IQ (via MODBUS) + compresseurs à étage unique
• CM-RC AO + Compresseurs à étage unique
RÉF
NZ
Régulation de puissance
La puissance d’enclenchement est contrôlée par des signaux émis par le transmetteur de pression raccordé en fonction de la référence réelle. En l’absence de référence, la zone neutre est de 5 K.
- Lorsque la pression est supérieure à « référence + moitié de la zone neutre », l’activation du compresseur suivant (flèche vers le haut) est autorisée.
- Lorsque la pression est inférieure à « référence - moitié de la zone neutre », la désactivation d’un compresseur (flèche vers le bas) est autorisée.
- Lorsque la pression est située dans la zone neutre, le processus se poursuit avec les compresseurs déjà activés.
C’est toujours contrôlé à l’aide du schéma de raccordement le plus adapté.
La référence
Le régulateur est configuré sur la base d’un point de référence fixe. En fonction de la référence configurée, le régulateur autorise un décalage de +/- 8K en fonction des autres paramètres de contrôle. Par exemple :
- augmentation de la consigne la nuit 5 K fixe
(sur le circuit MT uniquement)
- optimisation Po (sur le circuit MT uniquement)
Délestage des charges
La fonction est activée à partir de l’unité système. Lorsque la fonction de délestage est activée, la puissance de compresseur maximale autorisée est limitée à 50 % du maximum sur les circuits MT et BT. De cette manière, la charge électrique totale dans le magasin est limitée.
Bouchon
Réf. Po
8 K
8 K
Puiss. comp. %
Limite de charge
Délestage
Paramètres de contrôle
Pour faciliter le démarrage du système, les paramètres de contrôle ont été regroupés en plusieurs valeurs, choisies de manière empirique. Ces valeurs ont été combinées dans un réglage appelé « Easy-settings ». Ici, vous pouvez choisir parmi un ensemble de réglages de contrôle applicables à un système à réaction lente à rapide. Le réglage d’usine est moyen.
Gestion de l’huile
Si la sortie DO6 est utilisée par un CRII, la gestion de l’huile ne peut pas avoir lieu. Si la sortie est disponible, le régulateur peut injecter de l’huile dans le circuit MT. La durée entre les impulsions peut être configurée à l’aide d’une fonction de temporisation ou d’un signal provenant d’un contacteur de niveau.
4 | BC295045159059fr-000301 © Danfoss | DCS (vt) | 2021.05
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
Injection de liquide dans la conduite d’aspiration MT
Cette fonction n’est possible que si une sortie DO est disponible. La fonction s’ouvre pour le liquide lorsque :
• La température d’aspiration est trop élevée
• La température du gaz sous pression est trop élevée
• L’admission de liquide dans le compresseur doit être évitée
3. Refroidisseur de gaz
Commande ventilateur
La vitesse des ventilateurs doit être régulée par la sortie analogique du régulateur. Les moteurs EC peuvent recevoir le signal 0-10 V directement.
En régime de nuit, le niveau sonore des ventilateurs peut être restreint. Cela se fait en limitant la tension et donc la vitesse.
La limitation est contournée si la fonction de sécurité Sd max se met en marche.
Régulation
Le régulateur régule la pression dans le refroidisseur de gaz (condenseur) pour que le système atteigne le COP optimal.
La pression dans le refroidisseur de gaz est régulée par la vanne Vhp. La régulation doit comporter des entrées d’un transmetteur de pression PGC et d’une sonde de température SGC. Les deux doivent être fixés à la sortie juste derrière le refroidisseur à gaz. La vanne est une vanne CCMT conçue spécifiquement pour les conditions de pression d’un système de CO transcritique. Le degré d’ouverture de la vanne peut être limité au point de fermeture et au point d’ouverture.
Contrôle du COP maximal
Pendant un fonctionnement normal sans forçage, le régulateur entretient la pression optimale dans la zone transcritique.
Désurchauffeur (DE-SC)
Cette fonction n’est possible que si une sortie DO est disponible. Cette fonction active un ventilateur de façon à abaisser la température du gaz sous pression dans le circuit BT :
• Le ventilateur s’arrête lorsque la température extérieure est basse
• Le ventilateur s’arrête lorsque la surchauffe MT est trop basse
EC [V]
Max. abs.
Max.
Min.
Arrêt Démarrage
Puiss. cond.
Important Cette sonde doit être placée immédiatement à la sortie du refroidisseur à gaz.
Référence
Le contrôle s’effectue à l’aide de références variables. Un capteur de température extérieure, Sc3, doit être installé. Le capteur doit être positionné de manière à enregistrer la bonne température extérieure. En d’autres termes, il doit être protégé de la lumière directe du soleil et situé près de la voie aérienne du condenseur. En fonctionnement normal, le contrôle s’effectue à l’aide d’une référence de température fixe de 3 k au-dessus de la température extérieure. La référence de pression sera la valeur configurée pour le sous-refroidissement lors du réglage dans la plage sous-critique et sera ajustée sur la base d’un COP optimal lors du réglage dans la plage transcritique.
La référence pendant la récupération de chaleur sera configurée par l’utilisateur.
réf.
t
© Danfoss | DCS (vt) | 2021.05 BC295045159059fr-000301 | 5
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
Récupération de chaleur
Une entrée numérique peut être activée. À la réception du signal, la référence de la pression du refroidisseur de gaz est augmentée jusqu’à la valeur configurée. Lorsque la pression de la récupération de chaleur est atteinte et que le signal DI disparaît, la référence diminue de nouveau, mais progressivement en quelques minutes afin d’éviter tout changement brusque de la référence.
réf. Pgc
DI
Une sortie relais en option peut être raccordée à la récupération de chaleur. Le relais en option est activé lorsque le régulateur permet la récupération de chaleur.
Le refroidissement aura toujours une priorité plus élevée que la récupération de chaleur. Si cette priorité plus élevée survient, le relais est désactivé et la référence de récupération de chaleur est annulée. La référence de refroidissement est désormais utilisée pour le contrôle jusqu’à ce que les températures et la pression permettent à la récupération de chaleur de reprendre.
Pendant la récupération de chaleur, la régulation peut être effectuée en fonction des éléments suivants :
• COP max. - optimisation énergétique maximale.
• COP max. - meilleure récupération de chaleur possible.
4. Régulation du réservoir
La pression du réservoir peut être régulée afin qu’elle soit maintenue au point de référence requis. Ce point de référence est fixé à 6 bar au-dessus du point de référence pour Po-MT, avec une référence minimale spécifiée par l’utilisateur. Ce régulateur exige l’installation d’une vanne de réservoir Vrec et d’un transmetteur de pression.
Décharge de gaz chaud
Cette fonction n’est possible que si une sortie DO est disponible. Cette fonction permet de transmettre du gaz chaud au réservoir si la pression s’approche de Po-MT. Le gaz chaud sera à nouveau coupé lorsque la pression reviendra au-dessus du niveau souhaité.
Après le démarrage du groupe, par exemple après avoir placé l’interrupteur principal sur « marche », le signal d’entrée de la fonction de récupération de chaleur est ignoré pendant 5 minutes.
Remarque : La récupération de chaleur de l’AK-PC 572 ne régule pas la demande de chaleur. Cela nécessite un thermostat externe ou similaire. Cela ne protège pas non plus l’échangeur de chaleur de la haute pression due à l’ébullition de l’eau à l’intérieur. Cette sécurité nécessitera également un contrôle externe.
Attention
Ne pas oublier que le régulateur contrôle la pression du gaz. Si la régulation est interrompue par l’interrupteur principal interne ou externe, ce contrôle s’arrête également. Risque de perte de charge.
Décharge
Vrec
CCMT
de gaz chaud
CCMT
Vhp
Prec
6 | BC295045159059fr-000301 © Danfoss | DCS (vt) | 2021.05
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
5. Fonctions AUX et limitations
AUX1-DI et -DO
Cette fonction partage une entrée et une sortie avec un compresseur MT 3. AUX1 n’est possible que si la régulation utilise un ou deux compresseurs sur le MT. DI-AUX1 peut alors être utilisée comme entrée d’alarme. AUX1-DO peut ensuite être utilisée pour l’injection de liquide, la DE-SC ou la décharge de gaz chaud.
DO6
La sortie est une sortie à semi-conducteurs réservée pour un CRII. Si un CRII n’est pas utilisé pour la régulation, la DO6 peut être utilisée pour contrôler une soupape d’huile.
Gestion de l’huile
La gestion de l’huile partagera une sortie avec un compresseur CRII. La gestion de l’huile ne peut avoir lieu que si un CRII n’est pas utilisé pour la régulation. La gestion de l’huile peut être effectuée avec une fonction de minuterie ou avec un signal de niveau provenant d’un réservoir d’huile. Ce signal ne peut être inclus que dans l’entrée « OIL ». Si l’entrée n’est pas utilisée pour OIL, elle sera disponible et appelée AUX2-DI. Elle peut ensuite être utilisée comme entrée d’alarme.
AUX2-DO
La sortie relais potentielle peut être utilisée librement pour l’injection de liquide, la DE-SC ou la décharge de gaz chaud.
Aperçu
Raccordement « 572 »
1. priorité
MT3 x x
CRII x
Récupération de chaleur
2. priorité
Huile Pas de
Erreur ventilateur
Texte de l’alarme
Injection de liquide
Surchauffe x x x
Décharge de gaz chaud
CRII
Max. 1 x x x
Max. 1 x x x
DI3
« 572 »
« 572 »
HP
DO3
DO6
x (x)
x x x
x x x
DI1
HP DORec
DI1
x (x)
Rec DO
AUX3-DI
Cette fonction partage une entrée avec la fonction de récupération de chaleur. AUX3-DI n’est possible que si la récupération de chaleur n’est pas utilisée. AUX3-DI peut alors être utilisée comme entrée d’alarme.
AUX3-DO
Cette fonction est réservée à la récupération de chaleur, mais uniquement si une sortie relais potentielle doit également être activée lorsque la récupération de chaleur est régulée. Si la sortie n’est pas utilisée pour la récupération de chaleur, elle peut être utilisée pour l’injection de liquide, la DE-SC ou la décharge de gaz chaud.
AUX-DI comme entrée d’alarme
Il existe deux options d’alarme :
• Une « Erreur ventilateur » qui s’affiche à l’écran et dans l’unité système si elle se produit.
• Une alarme textuelle qui s’affiche à l’écran et dans l’unité système si elle se produit.
© Danfoss | DCS (vt) | 2021.05 BC295045159059fr-000301 | 7
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
6. Fonctions de sécurité
Optimisation du contrôle
Le régulateur enregistre continuellement les différentes pressions dans le système. Les pressions sont automatiquement ajustées à la pression la plus optimale sur le plan énergétique. Si la pression approche d’une valeur seuil, le régulateur ajuste les différentes références pour maintenir le contrôle.
Pression d’aspiration Po min./max.
La pression d’aspiration est enregistrée en continu. Si la valeur mesurée chute en dessous de la limite minimale définie, les compresseurs s’arrêtent immédiatement. Si elle dépasse la valeur max., une alarme est émise une fois le délai de temporisation écoulé.
Pressostat HP BT
Signal marche/arrêt sur une entrée DI. Dès qu’un signal est reçu, tous les compresseurs BT sont immédiatement arrêtés.
Pressostat HP MT
Signal marche/arrêt sur une entrée DI. Dès qu’un signal est reçu, tous les compresseurs sont immédiatement arrêtés. La puissance du ventilateur passe à 100 % lorsque la mesure Pgc dépasse la référence.
CM-RC-01 MODBUS
Si CM-RC-01 est régulé par MODBUS, il est recommandé d’ajouter la DO de ce compresseur à un relais de la chaîne de sécurité.
Surchauffe min./max via mesure de Ss et Po
Capteur de température sur une entrée AI. Si la surchauffe sort des limites définies, une alarme est émise une fois le délai de temporisation écoulé.
Défaillance de capteur
Si une absence de signal de l’un des capteurs de température connectés ou des transmetteurs de pression est enregistrée, une alarme est déclenchée.
• En cas d’erreur Po, la régulation continue avec une puissance définie pour le régime de jour (50 %) et une puissance définie pour le régime de nuit (25 %), mais avec au moins un étage.
• En cas d’erreur du capteur Pgc, le Vhp fonctionne avec un diamètre d’ouverture (OD) moyen.
• En cas d’erreur du capteur Sd, la surveillance de sécurité de la température du gaz de refoulement est suspendue.
• En cas d’erreur du capteur Ss, la surveillance de la surchauffe sur la conduite d’aspiration est suspendue.
• En cas d’erreur sur le capteur de température extérieure Sc3, la référence utilisée sera 35 °C.
N.B. : Un capteur défectueux doit être correct pendant 10 minutes
avant qu’une alarme de capteur puisse être annulée. Une alarme de capteur peut être réinitialisée manuellement en appuyant sur le bouton X pendant 2 secondes lorsque l’alarme apparaît sur l’écran Alarmes Actives.
Alarme erreur ventilateur
Signal marche/arrêt sur une entrée DI. Possible uniquement si l’entrée n’est pas utilisée aux fins prévues. Une alarme est émise est cas de réception du signal.
Alarme DI générale
Signal marche/arrêt sur une entrée DI Possible uniquement si l’entrée n’est pas utilisée aux fins prévues. Le régulateur contient une entrée d’alarme générale, à laquelle le texte d’alarme et les délais de temporisation peuvent être reliés. L’alarme et le texte apparaissent une fois le délai de temporisation écoulé.
Température max. des gaz de refoulement Sd
Capteur de température sur une entrée AI. Il existe une Sd pour le groupe MT et une Sd pour le groupe BT. Si la température se rapproche de la température max. définie, la puissance du compresseur sera réduite.
Les compresseurs s’arrêtent si la température se rapproche de la température max. définie.
Injection de liquide dans la conduite d’aspiration MT
Cette fonction est configurée dans la sortie AUX_DO. Il n’y a aucune valeur de configuration. Le régulateur détermine le moment où l’injection de liquide est nécessaire.
Info
Dans des conditions de fonctionnement normales, la température au niveau de Sd se situe entre 60 et 70 °C, selon la saison. Si la fonction « Récupération de chaleur » atteint la pression de condensation, la température peut monter jusqu’à 90 °C ou plus.
La sonde Sc3 doit être positionnée de manière à mesurer la température de l’entrée d’air du refroidisseur à gaz. Si elle mesure une température trop élevée, le COP du système est réduit.
Le signal Sgc doit être stable. Si ce n’est pas possible avec un capteur de surface, il peut être nécessaire d’utiliser un capteur à tube d’immersion.
En cas de dysfonctionnement de l’alimentation électrique de AK-PC 572 ou de la vanne haute pression Vhp, il est impossible de réguler le système. Pour éviter tout problème, nous vous recommandons d’installer une alimentation de secours (UPS) destinée au régulateur et à la vanne. Pour pouvoir redémarrer en toute sécurité, le circuit de sécurité du régulateur doit comporter un relais situé dans l’UPS.
8 | BC295045159059fr-000301 © Danfoss | DCS (vt) | 2021.05
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
7. Vue d’ensemble des affichages
7.1 Vue d’ensemble utilisateur final
Les images de l’interface utilisateur quotidien dépendent de la configuration réalisée. Elles indiquent ce qui est régulé.
Cliquez sur la Flèche droite pour visualiser, par exemple, les images suivantes :
Accélérateur + HP
MT + HP
Quand une alarme est envoyée par le régulateur, accéder à cet écran pour voir le texte d’alarme. Cliquez ensuite sur le texte de l’alarme pour visualiser les détails de l’alarme.
© Danfoss | DCS (vt) | 2021.05 BC295045159059fr-000301 | 9
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
7.2 Vue d’ensemble de la configuration
Il y a deux façons de configurer le régulateur. Sélectionnez celui qui vous convient le mieux : l’Assistant ou un aperçu de « ensemble des paramètres ».
Écran d’accueil à la livraison
Principes d’utilisation
1. Sélectionner la position à l’aide des touches fléchées
2. Valider la sélection avec
Appuyer sur « Entrée » pendant 2 secondes pour accéder à la saisie de mot de passe.
Sélectionner une méthode de configuration. Terminer en appuyant sur « Entrée » .
Le mot de passe par défaut à la livraison est 300. Utiliser les touches fléchées pour définir le mot de passe. Terminer en appuyant sur « Entrée » .
la touche « Entrée »
3. Utiliser X pour revenir.
Langue
Choisir l’une des langues disponibles.
Assistant
Ici, il est possible de procéder à une série de réglages présélectionnés. Le régulateur est alors prêt à démarrer. L’image affichée est celle de l’écran 1 sur 27.
Menu principal
Le premier réglage est le Type d’installation
Une fois le type d’installation sélectionné, il est possible de faire plusieurs réglages. Par exemple :
Continuer avec les menus suivants. Tous les réglages sont expliqués dans les pages ci-après.
Réglage des paramètres
Ceci est l’image de démarrage des réglages possibles.
Les options suivantes sont disponibles ici :
• Accélérateur + HP
• MT + BT
10 | BC295045159059fr-000301 © Danfoss | DCS (vt) | 2021.05
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
8. Menu
Marche/arrêt
Interrupteur principal
Interrupteur principal externe
Type d’installation
Sélectionner le type d’installation
Fréquence du secteur Fréquence
Aspiration MT
État de contrôle MT État de la régulation
État de contrôle Lire l’état des fonctions du circuit de contrôle ici
Référence La référence de régulation peut être lue ici
Température ToMT La pression PoMT mesurée convertie en température peut être lue ici
Pression PoMT La pression mesurée pour le transmetteur de pression PoMT peut être lue ici
Puissance requise Ici, la puissance connectée préférée peut être lue sous forme de % de la puissance totale
Puissance de fonctionnement
Nbre de comp. en fonctionnement
Décalage MC PoMT La valeur du déplacement de référence sur PoMT requis par l’unité système
Temp. de refoulement SdMT
Température gaz d’aspiration SsMT
Surchauffe MT La surchauffe réelle peut être lue ici
État jour/nuit L’état de la fonction jour/nuit peut être lu ici Délestage L’état de la fonction de délestage peut être lu ici
Pressostat de sécurité HP
Injection active MT L’état du signal d’injection active envoyé aux régulateurs d’évaporateur peut être lu ici
Injection de liquide à l’aspiration
Délestage MC L’état du signal de délestage de charge reçu du dispositif peut être lu ici
Régime de nuit MC L’état du signal d’augmentation du régime de nuit reçu du dispositif peut être lu ici
Réglages de contrôle Réglages de régulation
Mode de contrôle Type de régulation
Puissance manuelle Si « Manuel » est choisi, il est possible de saisir une puissance forcée en %. Min : 0 %
Point de consigne Saisir ici le point de consigne de régulation (référence de régulation = consigne + divers
Interrupteur principal
Démarrer et arrêter la régulation ici. Les paramétrages nécessitent l’arrêt de la régulation. En cas de tentative de paramétrage une fois la régulation démarrée, le régulateur demande si la régulation doit être arrêtée. Une fois tous les réglages effectués et l’interrupteur général sur ON, le régulateur active l’affichage des diverses mesures. La régulation démarre. (La régulation ne démarre pas tant qu’un interrupteur principal externe n’est pas sur Marche.)
État de l’interrupteur principal externe
Un interrupteur externe peut être raccordé pour démarrer et arrêter la régulation. La régulation ne démarre pas tant que les interrupteurs généraux interne et externe ne sont pas sur Marche. Si la coupure externe est omise, l’entrée dédiée doit être court-circuitée.
Réglages de l’installation :
Les éléments suivants doivent être régulés :
• Accélérateur + HP
• MT + HP
Définir la fréquence réseau
Ici, la puissance connectée peut être lue sous forme de % de la puissance totale
Le nombre de compresseurs en cours de fonctionnement peut être lu ici
(fonction d’optimisation de la pression d’aspiration) peut être lue ici
La température de refoulement mesurée peut être lue ici
La température du gaz d’aspiration mesurée peut être lue ici
L’état du circuit de sécurité peut être lu ici
L’état de l’injection de liquide à l’aspiration peut être lu ici
La régulation est normalement réglée sur « Auto » mais il est possible de choisir « Arrêt » ou « Manuel ».
décalages). Un décalage peut provenir d’un signal d’augmentation du régime de nuit ou d’une fonction de forçage sur le dispositif.
SW : 1.0x
Marche / Arrêt
Usine : Aucun.
50 Hz / 60 Hz Usine : 50 Hz
MAN / ARRÊT / AUTO Usine : AUTO
Max : 100 %
Min : -55 °C Max : 20 °C Usine : -10 °C
© Danfoss | DCS (vt) | 2021.05 BC295045159059fr-000301 | 11
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
Sélection du contrôle PI
Évacuation Fonction d’évacuation (pump-down)
Temporisation de l’arrêt de l’injection
Configuration Configuration
Mode de compresseur Définir le type de compresseur à utiliser pour la régulation :
Nombre de compresseurs
Comp. principal taille 1
Comp. taille 2 Définir la puissance nominale du compresseur 2 Min : 1 m3h
Comp. taille 3 Définir la puissance nominale du compresseur 3 Min : 1 m3h
Vitesse min. VSD *** : Pour vitesse
Vitesse initiale VSD
Vitesse max. VSD
Durée période CRII ** : Pour CRII
Puiss. min Comp1 ** : Pour CRII
Puiss. initiale Comp1 ** : Pour CRII
Temporisations des compresseurs
Redémarrage comp. principal 1
Définir ici à quelle vitesse la régulation PI doit réagir : 1 = lentement, 10 = très rapidement. Min : 1
Pour éviter un trop grand nombre de démarrages/arrêts du compresseur à faible charge, il est possible de définir une fonction d’évacuation dans laquelle le dernier compresseur ne s’arrête que lorsque la pression d’aspiration chute à la « limite d’évacuation Po ». Cette limite a été réglée à 6 K en dessous du point de référence pour Po.
Délai de la fermeture forcée des détendeurs, si le régulateur demande l’enclenchement des compresseurs, mais que les compresseurs sont verrouillés et ne peuvent donc pas démarrer.
• Vitesse + Unique*** : Le premier compresseur a une vitesse variable. Les autres sont des unités à un étage.
• CRII4+Unique ** : Le premier compresseur est le compresseur CRII4. Les autres sont des unités à un étage (si CRII est sélectionné, il ne sera pas possible de sélectionner la gestion de l’huile)
• À un étage uniquement : Tous les compresseurs sont des unités à un étage.
• CM-RC + Unique
• CM-RC AO + Unique
• Aucun. Remarque : En mode vitesse, l’AO est régulée de la valeur min. à la valeur max.
pour le contrôle du compresseur.
Définir le nombre de compresseurs présents sur le circuit d’aspiration MT. Il s’agit de la quantité totale. En cas de régulation avec deux compresseurs uniquement, DI3 et DO3 peuvent être utilisées pour la fonction AUX1.
Définir la puissance nominale de compresseur pour le premier compresseur (elle est indiquée dans « Mode Compresseur »).
Vitesse min. à laquelle le compresseur s’arrête
*** : Pour vitesse Vitesse min. à laquelle le compresseur se met en marche (doit être réglée sur une valeur supérieure à « Vit. Mini VEV »)
*** : Pour vitesse Vitesse la plus haute autorisée pour le compresseur
Définir la période pour la vanne de réduction de puissance (temps de marche + temps d’arrêt)
Configure la puissance minimale à laquelle le compresseur s’arrête
Configurer la puissance à laquelle le compresseur s’arrête
Temporisations des compresseurs
Période min. avant redémarrage du premier compresseur. Réglez le temps de marche forcée +arrêt avant qu’il ne puisse être remis en marche. Ce réglage permet d’empêcher tout fonctionnement incorrect. Pour éviter toute panne du compresseur, le réglage doit se conformer aux exigences du fournisseur du compresseur.
Max : 10 Usine : 5
Oui / Non Usine : Non
Min : 0 s Max : 300 s Usine : 120 s
Demande DO
Usine : Vitesse+unique
DI + demande DO
Min : 1 Max : 3 Usine : 3
Min : 1 m3h Max : 20 m3h Usine : 1 m3h
Max : 20 m3h Usine : 1 m3h
Max : 20 m3h Usine : 1 m3h
Min : 10 Hz Max : 60 Hz Usine : 30 Hz
Min : 20 Hz Max : 60 Hz Usine : 45 Hz
Min : 40 Hz Max : 120 Hz Usine : 60 Hz
Min : 10 s Max : 60 s Usine : 20 s
Min : 10 % Max : 50 % Usine : 10 %
Min : 10 % Max : 100 % Usine : 30 %
Min : 1 min Max : 60 min Usine : 5 min
12 | BC295045159059fr-000301 © Danfoss | DCS (vt) | 2021.05
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
Comp. Redémarrer Durée min. pour redémarrer les autres compresseurs
Définir le temps de marche forcée +arrêt avant qu’il ne puisse être remis en marche. Ce réglage permet d’empêcher tout fonctionnement incorrect.
État des compresseurs État des compresseurs
Comp. 1 Lire l’état de fonctionnement du compresseur 1, ici. Les informations suivantes
peuvent apparaître : Alarme - Situation d’alarme Interrupteur principal en position ARRÊT - Le compresseur est arrêté Régulation manuelle - Le compresseur est arrêté sur l’entrée de sécurité (entrée de sécurité DI) Temp. Sd élevée - Arrêt suite à une température Sd élevée Prêt - Le compresseur est prêt à démarrer Temporisation ARRÊT - le compresseur attend l’expiration de la temporisation d’arrêt minimale Min. Temporisation MARCHE - le compresseur attend l’expiration de la temporisation de marche minimale En marche - Compresseur en marche Désactivé - Le compresseur a été désactivé (entretien du compresseur)
Comp. 2.... Même fonction pour les autres compresseurs
État CM-RC État CM-RC
Puissance
Puissance moyenne fournie en pourcentage
moyenne réelle
Temp. refoulement Température de refoulement en °C
Pression Aspiration Pression d’aspiration en bar(g)
Pression de
Pression de refoulement en bar(g)
refoulement
Évap. SST Température d’aspiration saturée calculée (SST) en °C
État de l’enveloppe État de la plage d’application :
• Arrêtée
• Démarrage
• Active
• Arrêt en cours
• Avertissement (dans l’enveloppe)
• Critique (hors enveloppe)
• Défaillance
Zone d’enveloppe État de la plage d’application
1)
:
• Intérieur
• SST basse SDT basse
• SST basse
• SST basse SDT haute
• SDT haute
• SST haute SDT haute
• SST haute
• SST haute SDT basse
• SDT basse
Type de compresseur Type de compresseur
Consommation
Consommation électrique du moteur estimée en kW
2)
électrique du moteur
Fréquence de
Fréquence de l’entraînement moteur (vitesse) en Hz l’entraînement moteur
Alarme CM-RC Alarme CM-RC
Nbre d’alarmes Nombre d’alarmes actives
Gravité la plus élevée Gravité la plus élevée parmi les états d’alarme actifs :
• Aucune
• Journal
• Événement
• Info
• Avertissement
• Critique
• Défaillance
1)
Voir le manuel Bizter IQ pour plus de détails sur l’état de la plage d’application.
2)
Voir le manuel Bizter IQ pour plus de détails sur le type de compresseur raccordé.
Min : 1 min Max : 60 min Usine : 5 min
© Danfoss | DCS (vt) | 2021.05 BC295045159059fr-000301 | 13
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
Réinitialiser le niveau Niveau de réinitialisation requis pour effacer toute alarme active :
Réarmement alarme Ceci lance la commande de réarmement d’alarme vers Bitzer IQ
Alarme 1 Code de l’alarme la plus élevée. Brève description de l’alarme active.
• Aucune
• Auto
• Temporisation
• Réinitialisation externe
• Redémarrage
• Non
• Oui
Remarque : Il y aura un délai d’une minute avant qu’un nouveau « Réarmement alarme »
puisse être transmis.
Description de l’alarme :
0 : Aucune alarme. 1 : 1100 Délai série dépassé. 3 : 3001 SST basse, SDT basse. 4 : 3002 SST basse.
5 : 3003 SST basse, SDT haute. 6 : 3004 SDT haute. 7 : 3005 SST haute SDT haute.
8 : 3006 SST haute. 9 : 3007 SST haute SDT basse. 10 : 3008 SDT basse.
11 : 3010 Délai démarrage dépassé. 12 : 3011 Échec de configuration.
15 : 3500 Niveau d’huile bas. 18 : 4201 Err phase moteur. 19 : 4202 Séq. phase moteur.
20 : 4301 Temp. moteur haute. 49 : 6700 Cfg : Pas de fichier. 50 : 6701 Cfg : Erreur CRC.
52 : 6703 Cfg : Lecture seule. 54 : 6810 HW : 3,3 V. 55 : 6811 HW : Utilisateur 5V.
62 : 7304 Thermistance moteur. 68 : 3400 Press. aspiration basse. 69 : 3411 Press. ref. haute.
70 : 6813 HW : 24 V. 71 : 3027 Démarrage avant unité. 74 : 3022 Trop de cmp démarrés.
78 : 3302 Temp. ref. haute. 84 : 4302 Temp moteur refroidie. 85 : 7308 Temp. de refoulement.
86 : 7320 Erreur temp. aux. 90 : 3431 Pressostat HP. 91 : 6900 Erreur de journal de données.
94 : 7403 Press. aspiration basse. 95 : 7404 Press. aspiration haute. 96 : 7405 Press. ref. basse.
97 : 7406 Press. ref. haute. 98 : 3024 Temps d’arrêt min. cmp. 97 : 7406 Press. ref. haute.
98 : 3024 Temps d’arrêt min. cmp. 99 : 3025 Temps de fonctionnement min. cmp.
100 : 3026 Temps de redémarrage min. 101 : 3310 Dépassement du cycle du ventilateur.
102 : 3520 Huile inj. non eff. 119 : 1000 Trop de réarm. 24. 120: 1001 Trop de réarm. 1h.
133 : 3501 Débit huile bas. 134 : 3502 Press. huile basse. 135 : 4220 Fréq. moteur basse.
136 : 4221 Fréq. moteur haute. 137 : 3503 Vanne d’arrêt d’huile. 145 : 6815 Capteur HW 1-24 V.
146 : 6816 Capteur HW 2 – 24 V.150 : 3030 Cmd act pas de fonct. 153 : 4003 Courant moteur haut.
Informations : Le premier chiffre avant « : » correspond à la valeur lue sur MODBUS.
Le deuxième chiffre correspond à l’alarme selon le manuel du module de commande
du compresseur Bitzer IQ/CM-RC-01.
Remarque : Voir le manuel du Bitzer IQ pour une description plus détaillée de l’alarme.
Alarme 2 Code de la deuxième alarme la plus élevée.
Alarmes 3, 4 et 5 Brève description de l’alarme active. Voir alarme 1 pour la description de l’alarme.
Puissance du compresseur
Comp. 1 puiss Lire la puissance connectée du compresseur (0-100 %) ici
Comp. 2...... Même fonction pour les autres compresseurs
Heures de fonctionnement du compresseur
Réinitialiser la durée de fonctionnement/ cycles
Durée de fonctionnement Comp.1 L
Comp.2..... Même fonction pour les autres compresseurs
Cycles compresseur Cycles compresseur
Total cycles comp. 1 Lire le nombre de fois que le compresseur a été démarré, ici
Comp.2..... Même fonction pour les autres compresseurs
Entretien du compresseur
Comp.1 hors service Le compresseur peut être désactivé afin que le régulateur agisse sans ce compresseur.
Comp.2..... Même fonction pour les autres compresseurs
Brève description de l’alarme active.
Voir alarme 1 pour la description de l’alarme.
Puissance du compresseur
Heures de fonctionnement du compresseur
Réinitialiser tous les compteurs d’heure et de démarrage pour les compresseurs suivants, ici
Lire la durée totale de fonctionnement du compresseur (en heures), ici
Entretien du compresseur
Non = régulation normale
Oui = la régulation est réalisée sans ce compresseur et aucune alarme n’est générée par lui
Oui / Non Usine : Non
14 | BC295045159059fr-000301 © Danfoss | DCS (vt) | 2021.05
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
Aspiration BT
Groupe d’aspiration BT. Se reporter aux descriptions du groupe d’aspiration MT.
(Dans le groupe d’aspiration BT, il n’est pas possible d’utiliser les éléments suivants :
Bitzer CRII, optimisation Po et réduction de nuit).
Refroidisseur de gaz
État de contrôle État de la régulation
État de contrôle Ici, vous pouvez lire l’état du circuit du condenseur, p. ex. :
Pgc La valeur actuelle du capteur de régulation peut être lue ici
Sgc La valeur actuelle du capteur de régulation peut être lue ici
Référence Pgc La référence de régulation totale peut être lue ici
Référence Sgc La référence de régulation totale peut être lue ici
DO Vhp Vous pouvez voir ici le degré d’ouverture de la vanne Vhp
Puissance de fonctionnement du ventilateur
Puissance requise du ventilateur
Sc3 air sur cond. La température extérieure mesurée avec le capteur Sc3 peut être lue ici État de récupération
de chaleur Pressostat
de sécurité HP État jour / nuit Vous pouvez voir ici si le régulateur est en mode Jour ou Nuit
Réglages de contrôle Réglages de contrôle
Mode de contrôle Vhp Type de régulation
Puissance manuelle Vhp
Vhp PI Easy Définir ici à quelle vitesse la régulation PI doit réagir : 1 = lentement, 10 = très rapidement.
Vhp Kp Facteur d’amplification de la régulation PI (visible et configurable uniquement lorsque le menu
Vhp Tn Temps d’intégration de la régulation PI (voir ci-dessus).
DO min. Vhp Limite du degré de fermeture de la vanne Min : 0 %
DO moyen Affichage du degré d’ouverture moyen de la vanne Min : 0 %
Mode de contrôle du ventilateur
Puissance manuelle du ventilateur
Ventilateur PI Easy Définir ici à quelle vitesse la régulation PI doit réagir : 1 = lentement, 10 = très rapidement.
Kp Ventilateur Facteur d’amplification de la régulation PI (visible et configurable uniquement lorsque
• Interrupteur principal en position ARRÊT - Interrupteur principal = ARRÊT
• Normal - Le régulateur fonctionne comme prévu
• Urgence - Régulation d’urgence
• Contrôle manuel - La régulation de capacité fonctionne en mode manuel
Ici, la puissance connectée peut être lue sous forme de % de la puissance totale
Ici, la puissance connectée préférée peut être lue sous forme de % de la puissance totale
L’état de la fonction de récupération de chaleur peut être lu ici
L’état du pressostat de sécurité HP peut être lu ici
La régulation est normalement réglée sur « Auto » mais il est possible de choisir « Manuel ».
Le réglage « Manuel » permet de forcer la définition de la puissance en %. Min : 0 %
(Pour le réglage 0 « Déf. par utilisateur », les options de réglages spécifiques s’ouvrent.
Kp, Tn. Ces options sont réservées au personnel qualifié.)
précédent a été réglé sur « 0 »). Si la valeur Kp est abaissée, la régulation se fait plus lentement.
Si la valeur Tn est augmentée, la régulation se fait plus lentement.
Type de régulation
La régulation est normalement réglée sur « Auto » mais il est possible de choisir « Manuel ».
Le réglage « Manuel » permet de forcer la définition de la puissance en %. Min : 0 %
(Pour le réglage 0 « Déf. par utilisateur », les options de réglages spécifiques s’ouvrent.
Kp, Tn. Ces options sont réservées au personnel qualifié.)
le menu précédent a été réglé sur « 0 »).
Si la valeur Kp est abaissée, la régulation se fait plus lentement.
MAN / AUTO Usine : AUTO
Max : 100 %
Min : 0 (Déf. par utilisateur) Max : 10 Usine : 5
Min : 0,5 Max : 10 Usine : 2,0
Min : 30 Max : 300 Usine : 75
Max : 15 % Usine : 0 %
Max : 100 % Usine : 35 %
MAN / ARRÊT / AUTO Usine : AUTO
Max : 100 %
Min : 0 (Déf. par utilisateur) Max : 10 Usine : 5
Min : 0,5 Max : 50 Usine : 10
© Danfoss | DCS (vt) | 2021.05 BC295045159059fr-000301 | 15
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
Tn ventilateur Temps d’intégration de la régulation PI (visible et configurable uniquement
Sous-refroidissement dtVous pouvez définir ici le sous-refroidissement souhaité Min : 1,0 K
Récupération de chaleur
Mode de récupération de chaleur
Récupération de chaleur SP
Configuration du ventilateur
Démarrage EC Vous pouvez configurer ici la puissance du régulateur à laquelle les ventilateurs démarreront.
Min. EC Permet de configurer la vitesse la plus basse autorisée pour les ventilateurs en %
Max. EC Permet de configurer la vitesse du ventilateur en % lors d’une régulation à 100 %
Sgc max. abs EC Permet de configurer la température Sgc à laquelle la vitesse du ventilateur est augmentée
État du ventilateur État du ventilateur
Vitesse du ventilateur Affichage de la puissance du ventilateur de condenseur souhaitée en % Marche/arrêt EC L’état de fonctionnement du ventilateur peut être lu ici
Réinit. cycl. de fonctionnement
Total durée de fonctionnement CE
Total cycles EC Ici, vous pouvez voir le nombre de démarrages du ventilateur depuis la dernière réinitialisation
Réservoir
État de contrôle réservoir.
État de contrôle Ici, vous pouvez voir l’état du régulateur du réservoir. Arrêt / Ralenti / Urgence / Normal /
Prec Ici, vous pouvez voir la pression du réservoir
Référence Prec Vous pouvez voir ici le point de référence pour la pression du réservoir
DO Vrec Vous pouvez voir ici le degré d’ouverture de la vanne Vrec en %
Décharge de gaz chaud
Réglages du régulateur du réservoir
Mode de contrôle
Puissance manuelle Vrec
Prec max. Ici, la pression maximale du réservoir peut être configurée.
lorsque le menu précédent a été réglé sur « 0 »).
Si la valeur Tn est augmentée, la régulation se fait plus lentement.
Indiquer ici si un cycle de récupération de chaleur doit être lancé avec un signal sur une entrée DI.
• Non : Pas de fonction
• DI uniquement : Une entrée DI est réservée. Lorsqu’un signal est enregistré, la référence de la fonction de récupération de chaleur doit être activée.
• DI et DO : Choisissez ce réglage si vous activez également une sortie relais optionnelle (HR sur le module récepteur).
Permet de configurer le régulateur lorsqu’un signal est reçu pour la récupération de chaleur. Vous pouvez choisir d’augmenter la température pour obtenir une récupération de chaleur maximale ou de maintenir la température au niveau le plus efficace.
Vous pouvez définir ici la référence à laquelle le régulateur passera lorsque la récupération de chaleur est souhaitée.
Configuration des ventilateurs
(Avec un réglage de 5 %, les ventilateurs démarrent lorsque la puissance souhaitée du régulateur dépasse 5 % du réglage EC min.).
(% du signal de sortie). Si une puissance inférieure est nécessaire, cette vitesse minimale doit être maintenue jusqu’à atteindre 0 % de puissance. Lorsque la puissance est à 0 %, le système s’arrête complètement.
de la puissance. (Généralement 80 % du signal de sortie).
jusqu’au maximum absolu (100 % du signal de sortie).
Ici, les deux compteurs « durée de fonctionnement » et « cycles » peuvent être réinitialisés
Vous pouvez voir ici le nombre d’heures de fonctionnement des ventilateurs depuis la dernière réinitialisation
État du réservoir
Décharge de gaz chaud
Vous pouvez voir ici si la décharge de gaz chaud est active
Ici, vous pouvez voir l’état de la vanne pour la décharge de gaz chaud
Type de régulateur Le régulateur est normalement réglé sur « Auto » mais il est possible de choisir « Manuel ».
Le réglage « Manuel » permet de forcer la définition de la puissance en %. Min : 0 %
Min : 10 s Max : 900 s Usine : 180 s
Max : 30,0 K Usine : 4,0 K
Usine : Non
Effet élevé/ Récupération de chaleur maximale Usine : Effet élevé
Min : 70 bar Max : 100 bars Usine : 80 bar
Min : 0 % Max : 20 % Usine : 0 %
Min : 0 % Max : 30 % Usine : 0 %
Min : 30 % Max : 100 % Usine : 80 %
Min : 20 °C Max : 60 °C Usine : 60 °C
MAN / AUTO Usine : AUTO
Max : 100 %
Min : 34 bar Max : 89 bar Usine : 59 bar
16 | BC295045159059fr-000301 © Danfoss | DCS (vt) | 2021.05
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
Sélection PI Easy Définir ici à quelle vitesse la régulation PI doit réagir : 1 = lentement, 10 = très rapidement.
Kp Facteur de renforcement du régulateur PI (visible et configurable uniquement lorsque
Tn Temps d’intégration de la régulation PI (voir ci-dessus)
Gaz chaud manuel Ici, vous pouvez forcer la vanne de gaz chaud.
Réf. Prec min. Référence minimale pour la pression du réservoir.
Contrôle huile
Type de contrôle Choisissez si la gestion de l’huile sera utilisée.
État du contrôle d’huile
Durée du cycle de l’huile
Durée de l’impulsion d’huile
Surveillance de sécurité
Limite min. PoMT Limites de sécurité pour min. PoMT
Alarme PoMT max.. Limite d’alarme pour PoMT haute
Surchauffe min. MT Limite d’alarme pour surchauffe insuffisante
Surchauffe max. MT Limite d’alarme pour surchauffe excessive Min : 20 K
Limite max. SdMT Limite de sécurité pour max. SdMT
Limite min. PoBT Mêmes paramètres que pour le groupe MT
Alarme PoBT Max.
Temporisation PoBT Max.
Surchauffe min. BT
Surchauffe max. BT
Limite max. SdBT
(Pour le réglage 0 « Déf. par utilisateur », les options de réglages spécifiques s’ouvrent. Kp, Tn. Ces options sont réservées au personnel qualifié.)
le menu précédent a été réglé sur « 0 »). Si la valeur Kp est abaissée, la régulation se fait plus lentement.
Si la valeur Tn est augmentée, la régulation se fait plus lentement.
(Uniquement si la décharge de gaz chaud est définie dans la section AUX.)
Limitation
Il n’est possible d’utiliser la gestion de l’huile que si les sorties à semi-conducteurs (DO5 et DO6) sont libres. En cas de régulation à l’aide d’un compresseur de type Bitzer CRII, les deux sorties seront utilisées par le compresseur et la gestion de l’huile ne peut pas être effectuée.
Vous pouvez choisir si les régulations par impulsions fonctionnent uniquement avec une fonction de temporisation ou si elles sont exécutées uniquement lorsqu’un signal est émis par un contacteur de niveau.
Vous pouvez voir ici l’état de la gestion de l’huile : Aucun / Interrupteur principal en position ARRÊT / Ralenti / Vanne ouverte / Temporisation avant impulsion suivante
Réglez la période entre les impulsions. (Uniquement si régulé avec le réglage « Temporisation uniquement »)
Ajustez le temps d’ouverture de la vanne pour chaque impulsion.
Si une valeur basse est enregistrée, tous les compresseurs se désactivent.
Si une valeur haute est enregistrée, une alarme est émise. Si une valeur supérieure est enregistrée pendant une limitation de charge, celle-ci est annulée jusqu’à ce que Po revienne à la référence.
(La surchauffe est mesurée dans la conduite d’aspiration par PoMT et SsMT.)
À 10 K en dessous de la valeur définie, la puissance de compresseur est réduite et la puissance totale de condenseur s’active. Si la valeur seuil est dépassée, la puissance totale de compresseur se désactive.
Min : 0 (Déf. par utilisateur) Max : 10 Usine : 5
Min : 0,5 Max : 10 Usine : 2,0
Min : 30 Max : 300 Usine : 75
Auto MARCHE MAN ARRÊT MAN
Min : 20 bar Max : 50 bar Usine : 20 bar
Demande DO
Aucun/ Temporisation uniquement/ Niveau Usine : Aucun.
Min : 180 s Max : 1800 s Usine : 300 s
Min : 1 s Max : 30 s Usine : 5 s
Min : -55 °C Max : 30 °C Usine : -40 °C
Min : -30 °C Max : 30 °C Usine : 5 °C
Min : 0 K Max : 20 K Usine : 4 K
Max : 80 K Usine : 50 K
Min : 60 °C Max : 160 °C Usine : 140 °C
© Danfoss | DCS (vt) | 2021.05 BC295045159059fr-000301 | 17
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
Pgc max. Limite de sécurité pour max. Pgc
Temps de redémarrage de sécurité
Réarmement alarme capteur
Fonctions aux.
Entrée numérique
DI AUX1 S’il n’y a que deux compresseurs dans le circuit MT, la sortie DI3 sera disponible pour AUX1.
DI AUX2 Si les signaux de niveau ne sont pas souhaités pour la gestion de l’huile,
DI AUX3 Si un signal « HR req » n’est pas souhaité pour la récupération de chaleur,
Temporisation alarme DI
Texte d’alarme DI Ici, vous pouvez choisir le texte à afficher en cas d’alarme DI.
Sortie numérique
DO AUX1
DO AUX2 Sortie de relais dans le module haute pression
DO AUX3 Sortie relais dans le module de réservoir
Système
Affichage Sélectionner les vues affichées -
Langue Choisir l’une des langues suivantes :
Unités de pression Unité de pression
Unités de température
Si Pgc dépasse la valeur définie ici ôtée de 3 K, la puissance totale de ventilateur s’active et la puissance de compresseur est réduite de 25 % toutes les 30 secondes. Si Pgc dépasse la valeur seuil, la puissance totale de compresseur se désactive immédiatement et une alarme est émise une fois le délai de temporisation écoulé.
Démarrage différé après déclenchement de sécurité
Si un déclenchement de sécurité s’est produit à cause d’une alarme « Limite Sd max. », « Limite Pgc max. » ou « Limite Po min. », les compresseurs doivent être maintenus à l’arrêt pendant un certain temps. La durée nécessaire peut être définie ici.
Réinitialisation d’alarme après erreur de capteur
Après une erreur de capteur, un signal OK doit être enregistré dans un temps défini (en minutes) avant que le régulateur ne réinitialise l’alarme. La régulation reprend dès que le signal du capteur est OK.
L’entrée peut alors être utilisée pour une fonction optionnelle. Vous pouvez choisir entre les fonctions « Erreur ventilateur » ou « Alarme ».
l’entrée « DI sur le module haute pression » sera disponible. L’entrée peut alors être utilisée pour une fonction optionnelle. Vous pouvez choisir entre les fonctions « Erreur ventilateur » ou « Alarme ».
l’entrée « DI sur le module de réservoir » sera disponible. L’entrée peut alors être utilisée pour une fonction optionnelle. Vous pouvez choisir entre les fonctions « Erreur ventilateur » ou « Alarme ».
Temporisation d’une alarme DI Min : 0 min
Ce texte peut être affiché à l’écran et envoyé à une unité système. Choisissez parmi les textes suivants : Alarme générale, basse pression, haute pression, haute température, basse température, niveau d’huile, température de l’huile, niveau de liquide, détection de fuite, panne de l’inverseur, refroidisseur à air, pompe, protection du moteur du comp., pression de saumure. Remarque : Une seule alarme est disponible. Le signal sera reçu dans l’une des trois entrées AUX.
S’il y a trois compresseurs dans le circuit MT, la sortie relais DO3 optionnelle sera utilisée par MT3. S’il n’y a que deux compresseurs dans le circuit MT, le relais optionnel peut être utilisé par l’une des fonctions suivantes : injection de liquide, désurchauffe ou décharge de gaz chaud.
Vous avez le choix entre les fonctions suivantes : injection de liquide, désurchauffe ou décharge de gaz chaud.
Vous avez le choix entre les fonctions suivantes : injection de liquide, désurchauffe ou décharge de gaz chaud.
anglais, allemand, français, danois, espagnol, italien, portugais, néerlandais, russe, polonais, tchèque, turc, hongrois, croate, serbe, roumain
Sélectionner bar ou PSIG
Unité de température
Sélectionner °C ou °F
Min : 29 bar Max : 139 bar Usine : 104 bar
Min : 0 min Max : 60 min Usine : 2 min
Min : 1 min Max : 30 min Usine : 10 min
Demande DI
Demande DI
Demande DI
Max : 360 min Usine : 0 min
Demande DO
Demande DO
Demande DO
Usine : anglais (R.-U.)
Bar / PSIG Usine : bar
°C / °F Usine : °C
Format de l’heure Format de l’heure
Délai pour l’écran de veille
Choisir le format 12 heures ou 24 heures.
Délai pour l’écran de veille
Lorsqu’aucun bouton n’est actionné pendant un certain temps, l’intensité lumineuse du rétroéclairage baisse. L’intensité lumineuse initiale est restaurée dès la reprise de l’activité.
12 / 24 Usine : 24 h
Min : 1 min Max : 60 min Usine : 1 min
18 | BC295045159059fr-000301 © Danfoss | DCS (vt) | 2021.05
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
Délai déconnexion utilisateur
Contraste affichage Ajuster le contraste Min : 0
Mot de passe Code d’accès
Mot de passe niveau 1 Usine : 100 Mot de passe niveau 2 Usine : 200 Mot de passe niveau 3 Usine : 300
Horloge temps réel Date et heure
Réseau Réseau
Adresse du Modbus Définir l’adresse du régulateur ici s’il est connecté à un dispositif par communication
Débit en bauds L’unité système communique généralement avec 38,4.
Mode série La valeur ne doit pas être modifiée. Usine : 8E1 Comp. MT 1 adresse
MODBUS
Comp. BT 1 adresse MODBUS
Rétablissement des réglages d’usine
Configuration d’E/S
La plupart des raccordements ont été effectués à l’avance et ne peuvent pas être modifiés. Voir le schéma de raccordement.
Délai avant déconnexion
Lorsqu’aucun bouton n’est actionné pendant un certain temps, l’écran revient à l’affichage général. L’utilisateur doit ensuite se reconnecter. Si l’heure est modifiée, la nouvelle heure s’applique à la prochaine connexion de l’utilisateur. Pour se déconnecter sans attendre la fin du délai de déconnexion, aller à l’affichage général et appuyer sur la touche X pendant 3 secondes.
Les réglages du régulateur peuvent être protégés par trois niveaux de codes d’accès. Niveau 1 : Réglages utilisateur final Niveau 2 : Réglage du niveau de l’installateur Niveau 3 : Configuration des réglages système (menu de configuration) Le code d’accès est un nombre compris entre 001 et 999.
Utilisé par la fonction d’alarme.
des données.
En cas de modification dans l’unité système, par exemple, pour passer au mode « SLV » (19,2), il convient également de changer le réglage sur 19,2 dans le régulateur.
Adresse MODBUS MT pour le compresseur de vitesse Bitzer IQ CM-RC-01. Min : 0
Adresse MODBUS BT pour le compresseur de vitesse Bitzer IQ CM-RC-01. Min : 0
Retour aux réglages d’usine
Si cette fonction est réglée sur « Oui », tous les réglages sont ramenés à leurs valeurs par défaut et la liste des alarmes est effacée.
Min : 1 min Max : 60 min Usine : 2 min
Max : 100 Usine : 30
Année, mois, date Heures, minutes
-
Min : 0 1 Max : 120 Usine : 1
Usine : 38,4
Max : 120 Usine : 10
Max : 120 Usine : 20
Pour les sorties numériques, définir si la fonction s’active lorsque le relais est activé ou désactivé. Pour les entrées numériques, définir si la fonction/l’alarme s’active lorsqu’un contact est interrompu ou désactivé. Pour les sorties analogiques, définir si le signal de sortie doit être compris entre 0 et 5 V ou entre 0 et 10 V. Pour les entrées analogiques, définir :
Capteurs de température : Normalement, le type de capteur est un Pt 1000. Valeur d’étalonnage (+/-10 °C) Capteurs de pression : Type de signal : 4-20 mA, 1-5 V ou 10-90 % ratiométrique de la tension d’alimentation 5 V Plage de pression minimale et maximale Valeur d’étalonnage (+/-5,0 bar) Remarque : Si une fonction a été reliée à une entrée ou à une sortie et est ensuite désélectionnée dans la configuration, la fonction en question sera marquée par un point d’exclamation (!). Dans ce cas, il faut activer la fonction dans la configuration ou désélectionner la fonction sur l’entrée ou la sortie concernée.
Sortie numérique Sorties tout/rien
La plupart des sorties ont été verrouillées sur une fonction. Elles se présentent comme suit : 1 : Compresseur MT 1 2 : Compresseur MT 2 3 : Compresseur MT 3 Si aucun compresseur MT3 n’est connecté, la sortie doit être configurée
sur « Aucun ». La sortie peut alors être utilisée pour une fonction AUX1. La fonction peut
être configurée dans le menu AUX. 4 : Unité d’alarme externe. 5 : Sortie à semi-conducteurs. Réservée pour un Bitzer CRII. 6 : Sortie à semi-conducteurs. Réservée pour un Bitzer CRII. Si un Bitzer CRII n’est pas connecté,
la sortie peut être utilisée pour gérer une vanne d’huile. 7 : Compresseur BT 1 8 : Compresseur BT 2 Lorsque le compresseur tourne au ralenti, les vannes de dérivation ne sont plus sous tension. L’alimentation est connectée immédiatement avant le démarrage du compresseur.
Marche Arrêt
© Danfoss | DCS (vt) | 2021.05 BC295045159059fr-000301 | 19
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
Entrée numérique Entrées tout/rien
Sortie analogique Sorties 0-10 V
Entrée analogique Entrées analogiques
Sorties pas à pas Vous pouvez définir ici le type de vanne.
Statut E/S
Sortie numérique
1 : . 8 :
Entrée numérique
1 : . 8 :
Sortie analogique
1 : 3 : 4 :
Entrée analogique
1 : . 8 :
La plupart des entrées sont verrouillées sur une fonction. Elles se présentent comme suit : 1 :
Signal du compresseur 1 dans le circuit MT. Dès réception d’un signal, le compresseur s’arrête.
Lors de la surveillance d’une température Sd dans un Bitzer CRII, le signal de température
doit être enregistré par un thermostat externe qui émettra alors un signal marche/arrêt
via l’entrée. 2 :
Signal du compresseur 2 dans le circuit MT. Dès réception d’un signal, le compresseur s’arrête. 3 : Signal du compresseur 3 dans le circuit MT. Dès réception d’un signal, le compresseur s’arrête.
En l’absence de régulation avec un compresseur MT3, l’entrée peut être utilisée pour une
fonction AUX1. 4 : Signal provenant de l’interrupteur principal externe. La régulation démarre à la réception
d’un signal. 5 : Signal du pressostat haute pression dans le circuit MT. Dès réception d’un signal, le circuit
se coupe. 6 : Signal du pressostat haute pression dans le circuit BT. Dès réception d’un signal, le circuit
se coupe. 7 : Signal du compresseur 1 dans le circuit BT. Dès réception d’un signal, le compresseur s’arrête. 8 : Signal du compresseur 2 dans le circuit BT. Dès réception d’un signal, le compresseur s’arrête. Le signal doit être défini pour chaque entrée. La fonction doit-elle prendre effet lorsque l’entrée est sur Marche ou lorsqu’elle est sur Arrêt ?
Les sorties ont été verrouillées pour les fonctions suivantes : 1 : Signal envoyé aux ventilateurs du refroidisseur à gaz 2 : Non utilisée 3 : Signal envoyé aux régulateurs de vitesse du compresseur 1 dans le circuit MT 4 : Signal envoyé aux régulateurs de vitesse du compresseur 1 dans le circuit BT
Les sorties ont été verrouillées pour les fonctions suivantes : 1 : Transmetteur de pression PoMT 2 : Transmetteur de pression PoBT 3 : Transmetteur de pression Pgc 4 : Transmetteur de pression Prec 5 : Capteur de température SsMT 6 : Capteur de température SdMT 7 : Capteur de température Sgc 8 : Capteur de température Sc3
Choisissez parmi les types suivants : CCM10...40, CCM3L....8L, CCMT2....42, CTR20, ETS6...400.
Choisissez « défini par l’utilisateur » s’il existe un autre type de vanne. Toutes les données de la vanne doivent ensuite être configurées directement dans le module de vanne. L’unité de régulation MMIMYK peut être utilisée.
État des sorties tout/rien
Ici, vous pouvez voir si la fonction est activée ou désactivée.
État des entrées tout/rien
Ici, vous pouvez voir l’état de la fonction/de l’alarme.
État des sorties analogiques
Ici, vous pouvez voir la taille des signaux de sortie sous forme de % de signal max.
État des entrées analogiques
Ici, vous pouvez voir les valeurs de pression et de température reçues par le régulateur. Les valeurs comprennent l’étalonnage.
Marche Arrêt
Signal de pression :
Ratiométrique
Signal de température :
Pt 1000 ohm
Usine : CCMT-2
20 | BC295045159059fr-000301 © Danfoss | DCS (vt) | 2021.05
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
Module d’extension
DO Vhp DO Vrec Ss-BT Sd-BT Huile / Aux 2 DI HR / Aux3 DI Aux. 2 DO HR / Aux 3 DO Version HP SW Rés. SW version
CM-RC MT Affichage de l’état du module MT Bitzer IQ :
CM-RC BT Même menu que MT sauf qu’il s’agit de BT
Activation manuelle E/S
Sortie numérique Activation manuelle d’une sortie de relais
Sortie analogique Activation manuelle d’une sortie analogique
Modules d’extension Activation manuelle d’une connexion dans le module HP et le module de réservoir
Priorités d’alarmes
Généralités
Mode veille : Erreur capteur : Sortie en mode MANUEL :
Groupe d’aspiration MT
Basse pression : Haute pression : Surchauffe (SH ): Haute température Sd : Sécurité du compresseur :
Groupe d’aspiration BT
Basse pression : Haute pression : Surchauffe (SH) : Haute température Sd : Sécurité du compresseur :
HP
Sécurité du ventilateur : Contrôle HP :
État des modules d’extension
Vous pouvez voir ici le degré d’ouverture réel des vannes, les températures dans le circuit BT et l’état des entrées et sorties.
1. Pression d’aspiration en bar(g)
2. Pression de refoulement en bar(g)
3. Température de refoulement en °C
4. Pressostat HP (MARCHE/ARRÊT)
5. Réchauffeur d’huile de carter (MARCHE/ARRÊT)
6. Capteur d’huile 1 (MARCHE/ARRÊT)
7. Capteur d’huile 2 (MARCHE/ARRÊT)
8. Ventilateur de refroidissement de tête (MARCHE/ARRÊT)
9. Surchauffe moteur PTC en ohm
En cas de régulation normale, la fonction du relais est en mode « Auto ». En cas de forçage, la fonction passe sur MARCHE ou ARRÊT. Penser à revenir à « Auto » une fois le forçage terminé.
En cas de régulation normale, la fonction de la sortie est en mode « Auto ». En cas de forçage, la fonction doit d’abord passer en « Manuel », puis le signal de sortie peut être modifié sur une plage de 0-100 %. Penser à revenir à « Auto » une fois le forçage terminé.
En cas de régulation normale, la fonction de la sortie est en mode « Auto ». En cas de forçage, la fonction doit d’abord passer en « Manuel ». La fonction peut alors être réglée sur la valeur souhaitée. Penser à revenir à « Auto » une fois le forçage terminé.
Priorités d’alarmes
Le régulateur émet une notification d’alarme si un incident spécifique se produit. Chaque incident est prévu pour indiquer l’importance de chaque alarme mais il est possible de modifier l’importance de chacune. Sélectionner entre les niveaux de priorité suivants :
Critique : Alarmes importantes qui nécessitent un haut niveau d’attention. Grave : Alarmes d’importance intermédiaire Normale : Pas d’alarmes importantes Désactiver : Les alarmes avec ce niveau de priorité seront annulées.
Le réglage d’usine pour l’alarme peut être vu à la page 22.
Auto/Marche/Arrêt
Auto / Man
0-100 %
Critique Grave Normale Désactiver
© Danfoss | DCS (vt) | 2021.05 BC295045159059fr-000301 | 21
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
9. Liste des alarmes
Texte de l’alarme Raison Réglage
Alarmes générales Mode veille (interrupteur
principal sur ARRÊT) Erreur capteur PoMT Signal du transmetteur de pression de PoMT défectueux Erreur capteur PoBT Signal du transmetteur de pression de PoBT défectueux Erreur capteur SsMT Le signal de température du capteur de température du gaz d’aspiration SsMT est défectueux Erreur capteur SsBT Le signal de température du capteur de température du gaz d’aspiration SsBT est défectueux Erreur capteur SdMT Le signal de température du capteur de température des gaz de refoulement SdMT
Erreur capteur SdBT Le signal de température de la température des gaz de refoulement SdBT est défectueux Erreur capteur Pgc Signal du transmetteur de pression de Pgc défectueux Erreur capteur Prec Signal du transmetteur de pression de Prec défectueux Erreur capteur Sgc Signal de température de Sgc défectueux Erreur capteur Sc3 Signal de température de Sc3 défectueux Module d’extension manquant Alarme lorsque l’un des modules d’extension est manquant. Erreur capteur Normale Sortie en mode MAN Une sortie est réglée sur le mode manuel Sortie en
Alarmes MT aspiration PoMT Pression d’aspiration basse La limite de sécurité min. pour la pression d’aspiration PoMT a été dépassée Coupure pressostat
de sécurité BP MT PoMT Pression d’aspiration haute La limite d’alarme haute pour PoMT a été dépassée Pression haute
SsMT Surchauffe haute Surchauffe dans la conduite d’aspiration MT trop élevée (mesurée par PoMT et SsMT) SsMT Surchauffe basse Surchauffe dans la conduite d’aspiration MT trop faible (mesurée par PoMT et SsMT) SdMT Température
de refoulement haute Comp. 1MT Temp. ref. haute La limite de sécurité pour la température de gaz de refoulement a été dépassée Coupure sécurité Coupure sécurité Comp 1-3MT s
Alarme lorsque le régulateur est arrêté par un interrupteur général interne ou externe (entrée DI « Interrupteur Général »)
est défectueux
La limite de sécurité inférieure pour le pressostat de pression basse externe a été dépassée (entrée DI « BP Pressostat A »)
La limite de prévention de sécurité pour la température de refoulement SdMT a été dépassée (10 K en dessous de la limite de sécurité)
Le compresseur nº 1-3 MT a été coupé sur l’entrée de sécurité générale (DI1, DI2, DI3)
de la priorité
Mode veille Normale
Erreur capteur Normale
mode MAN
Basse pression PoMT
PoMT
Surchauffe MT Normale
Temp. ref. haute SdMT
du compresseur MTNormale
Valeur
par défaut
Normale
Normale
Critique
Critique
MT Alarme aspiration Alarme si réglée sur commande manuelle Pression haute
Coupure pressostat de sécurité HP MT
MT Modbus manquant Alarme si la communication MODBUS est interrompue Erreur capteur Normale Condition de redémarrage
MT - CM détectée Coupure sécurité du bus MT1 Alarme lorsque l’ICP est verrouillé, lorsqu’une erreur est détectée ou lorsqu’une erreur
Alarmes aspiration BT PoBT Pression d’aspiration basse Limite de sécurité minimale pour la pression d’aspiration PoBT avant la coupure Basse pression BP Coupure pressostat
de sécurité BT PoBT Pression d’aspiration haute La limite d’alarme haute pour PoBT a été dépassée Pression élevée
SsBT Surchauffe élevée Surchauffe dans la conduite d’aspiration BT trop élevée (mesurée par PoBT et SsBT) SsBT Surchauffe basse Surchauffe dans la conduite d’aspiration BT trop faible (mesurée par PoBT et SsBT) SdBT Température
de refoulementhaute Comp. 1BT Temp. ref. élevée La limite de sécurité pour la température de gaz de refoulement a été dépassée Coupure sécurité Coupure sécurité Comp 1-2BT Le compresseur n ° 1-2 BT a été coupé sur l’entrée de sécurité générale (DI7, DI8)
MT Alarme aspiration Alarme si réglée sur commande manuelle Pression haute
Coupure pressostat de sécurité HP BT
Modbus BT manquant Alarme si la communication MODBUS est interrompue Erreur capteur Normale BT - Condition de redémarrage
CM détectée Coupure de sécurité du bus BT1 Alarme lorsque l’ICP est verrouillé, lorsqu’une erreur est détectée ou lorsqu’une erreur
Alarme déclenchée si l’entrée MT-HP a été activée Contrôle HP /
Alarme lorsque la condition de redémarrage est détectée sur le module Bitzer IQ
MODBUS est détectée sur le module Bitzer IQ
La limite de sécurité inférieure pour l’interrupteur de pression basse externe a été dépassée (entrée DI « BP Pressostat MT»)
La limite de prévention de sécurité pour la température de refoulement SdBT a été dépassée (10 K en dessous de la limite de sécurité)
Alarme si l’entrée BT-HP a été activée Contrôle HP /
Alarme lorsque la condition de redémarrage est détectée sur le module Bitzer IQ
MODBUS est détectée sur le module Bitzer IQ
Po LT
Réservoir
Erreur capteur Normale
Pression haute Po LT
PoBT
PoBT
Surchauffe BT Normale
Temp. déch. élevée SdBT
du compresseur BTNormale
Po LT
Réservoir
Erreur capteur Normale
Pression haute Po LT
Critique
Critique
Critique
Normale
Critique
Critique
Critique
Critique
Critique
22 | BC295045159059fr-000301 © Danfoss | DCS (vt) | 2021.05
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
Alarmes du refroidisseur de gaz Prec limite d’alarme haute Alarme provenant du réservoir Pression du
Pression du refroidisseur de gaz haute
Alarme ventilateur commune Un ventilateur est signalé comme défectueux via l’entrée de sécurité partagée
Contrôle manuel de la décharge de gaz chaud
Contrôle manuel HP Alarme lorsque la puissance manuelle Vhp est réglée en mode manuel Sortie en mode
Contrôle manuel du réservoir Alarme lorsque la puissance manuelle Vrec est réglée en mode manuel Sortie en mode
Prec alarme limite haute Alarme venant du réservoir Contrôle HP /
Pression du refroidisseur de gaz haute
Contrôle manuel VENTIL Alarme si réglée sur commande manuelle Sortie en mode
Alarme d’huile Niveau d’huile haut
dans le séparateur Modules d’extension Alarme batterie vhp,
alarme batterie Vrec Alarme vanne vhp,
alarme vanne Vrec Afficher alarme EER31 voir ci-dessous.
Pgc enregistre une pression trop haute
(entrée numérique « Alarme vent. ») Décharge de gaz chaud réglée sur contrôle manuel Sortie en mode
Alarme venant du contrôle HP Contrôle HP /
Alarme lorsqu’un niveau d’huile haut est détecté dans le séparateur Sécurité MT
Alarme lorsqu’une alarme batterie est détectée
Alarme lorsqu’une alarme est détectée sur le module d’extension
réservoir haute
Pression Pc élevée Critique
Alarme vent. Normale
MAN
MAN
MAN
Réservoir
Réservoir
MAN
du compresseur
Erreur capteur Normale
Erreur capteur Normale
Normale
Normale
Normale
Critique
Critique
Normale
Normale
Alarmes de capteur Les alarmes de capteur disparaissent automatiquement au bout de 10 minutes de bon fonctionnement du capteur. Une fois l’erreur de capteur corrigée, aller à l’affichage des détails de l’alarme pour forcer manuellement l’arrêt de l’alarme. Appuyer sur la touche X pendant 2 secondes.
ERR31
Alarme sur l’affichage externe - MMIGRS2
Si la communication avec l’affichage n’est pas effectuée correctement, une notification d’erreur « ERR31 » est envoyée. Cela peut provenir du fait que les terminaisons affichées ne sont pas installées ou que la transmission de données a été interrompue pendant que l’affichage récupère les informations de base du régulateur. Une fois les terminaisons inspectées, vous devez vérifier la version logicielle de l’affichage externe. Pour ce faire, maintenir enfoncées la touche Enter et la touche X pendant 5 secondes, jusqu’à ce que le menu Bios apparaisse. Appuyer ensuite sur la touche X et lire la version du logiciel dans le coin inférieur droit. La version du logiciel doit être 1.13 ou ultérieure.
Une fois la version du logiciel vérifiée, vérifier les réglages de de l’affichage comme suit :
1. Maintenir enfoncées la touche Enter et la touche X pendant 5 secondes, jusqu’à ce que le menu Bios apparaisse
2. Sélectionner le menu « MCX selection »
- Sélectionner la ligne « Clear UI » et appuyer sur Enter
- Sélectionner la ligne « Autodetect » et appuyer sur Enter
3. Appuyer sur la touche X pour revenir au menu Bios
4. Sélectionner le menu « COM selection »
- Sélectionner la ligne « CAN » et appuyer sur Enter
5. Appuyer sur la touche X pour revenir au menu Bios
6. Sélectionner le menu « Start up mode »
- Sélectionner la ligne « Remote application » et appuyer sur Enter
7. Appuyer sur la touche X pour revenir au menu Bios
8. Sélectionner le menu « CAN »
- Sélectionner la ligne « Baudrate » et vérifier qu’elle est de 50 K
- Sélectionner la ligne « Node ID » et vérifier qu’elle est à 126
9. Appuyer sur la touche X pour revenir au menu Bios
10. Sélectionner le menu « Application » et appuyez sur Entrée.
R = 1200 Ω
R = 1200Ω
L  H
L→H
H - R
H - R
L’affichage récupère à nouveau les données du régulateur. Ce processus prendra environ 5 minutes.
© Danfoss | DCS (vt) | 2021.05 BC295045159059fr-000301 | 23
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
10. Important
Avant de brancher le régulateur et les deux modules à vanne sur l’alimentation, lire ce qui suit.
L’EKE 1P est préconfiguré pour déterminer le mode du module d’extension en fonction de l’état AI4 de l’EKE 1P : Circuit ouvert AI4 : module haute pression avec adresse 96 AI4 court-circuit à 5V : module réservoir avec adresse 97
Pour vérifier les adresses des deux modules à vanne, procéder comme suit : Brancher tous les modules sur la prise d’alimentation. Appuyer immédiatement sur les boutons « X » et « Enter » au démarrage du régulateur. Rechercher l’affichage « CAN SETTINGS » > « ACTIVE NODES ».
Les deux chiffres représentent respectivement les adresses 96 (module HP) et 97 (module réservoir). En cas de déconnexion d’un module à vanne, l’affichage de l’adresse disparaît également.
Sécurité en cas de coupure de courant
L’EKE 2U peut être utilisé comme alimentation de secours. Il permet alors aux modules EKE 1P de fermer la vanne haute pression et la vanne du réservoir en cas de panne de courant. Le câblage est illustré à la page 26. Se reporter à la documentation EKE 1P et EKE 2U pour plus de détails.
24 | BC295045159059fr-000301 © Danfoss | DCS (vt) | 2021.05
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
Danfoss
80G169.10
120
MODBUS vers module Bitzer IQ CM-RC-01
La communication avec les modules Bitzer IQ s’effectue via le module d’extension HP via l’interface CAN et MODBUS. Les modules Bitzer IQ connectés sont scannés lorsque l’AK-PC 572 est mis sous tension ou que l’interrupteur principal a changé d’état.
Les informations d’état et d’alarme des modules Bitzer IQ sont affichées sous chaque groupe d’aspiration, élément de menu État CM-RC et alarme.
Remarque : L’interface MODBUS de l’AK-PC 572 peut être utilisée pour la communication frontale.
Réglages MODBUS
La communication MODBUS du module HP est configurée pour une vitesse de transmission de 19200 kbps et 8 bits, parité paire et 1 bit d’arrêt. (19200, 8E1). Tous les modules Bitzer IQ doivent être configurés sur la même configuration BUS.
Adresses des modules Bitzer IQ
Les adresses MODBUS peuvent être configurées sous Réseau pour chaque groupe de compresseurs.
Adresses MODBUS du module IQ par défaut : Le groupe MT est 10 et le groupe BT est 20.
Remarque : Si plusieurs modules Bitzer IQ sont connectés dans le même groupe, la deuxième adresse doit suivre la première. Exemple : Si la première adresse du groupe MT est 10, la deuxième doit être 11 ; si la première adresse du groupe MT est 20, la deuxième doit être 21.
Réglages recommandés pour Bitzer IQ
Il est recommandé de configurer « Modbus control timeout function » (Fonction d’expiration du contrôle Modbus) sur Stop (Arrêt du compresseur) et « MODBUS control timeout » (Expiration du contrôle MODBUS) sur 60 s. L’application AK-PC 572 surveille la communication MODBUS ; elle génère une alarme et déclenche la coupure de sécurité d’un compresseur en interne lorsque la communication a expiré.
Raccordement aux modules Bitzer IQ Remarque : Le blindage (drain) ne doit être raccordé qu’à l’un
des modules.
CM-RC-01
120 Ω
Twisted pair
Paire torsadée
COM
5V+
DI2
DI1
COM
D –
D+
RGND
–/~
+/~
AI4
High Pressure - HP
Haute pression - HP Réservoir
EKE 1P
GND
Bat+A1A2B1B2
CAN RJ
AI3
AI2
AI1
COM
NO1C1NC1
D­D+
COM
5V+
DI2
DI1
COM
AI4
AI3
AI2
AI1
D –
D+
RGND
Receiver
EKE 1P
–/~
+/~
GND
Bat+A1A2B1B2
COM
NO1C1NC1
La figure ci-dessus montre la terminaison correcte de la ligne pour le réseau RS-485. Les résistances de tirage et de rappel sont intégrées à l’AK-PC 572.
CAN RJ
Danfoss
80G8138
Raccordement MODBUS aux modules Bitzer IQ :
Master
Principal
D
R
LT
Balanced Pair
Paire symétrique
R
D
Slave 1 Slave 2
Esclave 1 Esclave 2
D
D+
D–
Common
Marche/Arrêt
R
5V
Pull up
Tirage
LT
Pull down
Rappel
Des informations détaillées sur la communication MODBUS sont disponibles dans le document « Manuel du module de transmission de données MODbus RS 485 RTU EKD / EIM ».
Il doit toujours y avoir deux terminaisons de ligne sur le réseau, une à chaque extrémité du BUS. La terminaison de ligne peut être installée en connectant une résistance de 120 Ohm entre D+ et D-.
© Danfoss | DCS (vt) | 2021.05 BC295045159059fr-000301 | 25
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
DO
HR / DO
s
80G386
11. Raccordements
Danfos
CAN RJ
COM
CAN RJ
AI1
COM
AI1
AI2
AI2
AI3
AI3
AI4
AI4
COM
COM
CAN RJ
DI1
DI2
5V+
COM
RGND
D+
D –
COM
AI1
AI2
AI3
AI4
COM
DI1
DI2
5V+
COM
RGND
D+
D –
CAN RJ
DI1
DI2
5V+
COM
RGND
D+
D –
COM
AI1
AI2
AI3
AI4
COM
DI1
DI2
5V+
COM
RGND
D+
D –
EKE 1P
EKE 1P
HR / DI Aux 3
LT - SS
LT - Sd
Oil / DI Aux 2
Huile / DI Aux. 2
MODBUS Bus de terrain
A+
B-
NC1
C1
NC1
NO1
C1
NO1
B2
B2
B1
B1
A2
A2
A1
A1
Bat+
Bat+
GND
+/~
GND
–/~
+/~
+
–/~
-
NC1
C1
NC1
NO1
C1
NO1
B2
B2
B1
B1
A2
A2
A1
A1
Bat+
Bat+
GND
+/~
GND
–/~
+/~
+
–/~
-
AUX 3
M
Vrec
de secours
Batterie
24 V
Puissance
Important !
Patienter avant de brancher l’alimentation
sur les modules !
Pour régler les adresses 96 et 97, suivre
la procédure conseillée. Voir page 24.
AUX 2
32 A
M
Vhp
de secours
Batterie
24 V
6 A
(4)
6 A
(4)
Puissance
0,5 A
min. 50 mA
Ioff < 1,5 mA
Raccordement, niveau inférieur Raccordement, niveau supérieur
24 V CA/CC
Attention
0,5 A
min. 50 mA
Ioff < 1,5 mA
MODBUS
CAN RJ
CANBUS D- D+
6 A
(4)
6 A
(4)
10 A
(3,5)
(3,5)
DO DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8 Σ 1-8
I Max. 10 A
LN
U Tous 24 V ou tous 230 V CA
DO
AI 1 = PoMT
AI 2 = PoLT
AI 3 = Pgc
VSD MT
0 – 10 V
AI 4 = Prec
VSD LT
0 – 10 V
1 = Noir = +
2 = Bleu = -
3 = Marron = s
AKS 32R
AKS 2050
MBS 8250
La tension d’alimentation de l’AI
ne peut pas partager le signal
avec d’autres régulateurs.
Interrupteur principal
Séparée
alimentation
Externe
24 V
CA/CC
Ventilateur
Phénomènes de parasitage
Les câbles de signal des capteurs, des entrées numériques,
0 - 10 V
de transmission de données et d’affichage doivent être tenus
éloignés des câbles électriques haute tension (230 V) :
- Utiliser des chemins de câble séparés
haute tension et de signal
- Maintenir une distance d’au moins 10 cm entre les câbles
- Éviter les câbles de plus de 3 m sur l’entrée numérique
26 | BC295045159059fr-000301 © Danfoss | DCS (vt) | 2021.05
SHARING EKE 2U WITH 2 CONTROLLERS
SoH Signal
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
80G8137 Danfoss
Backup power module
EKE 2U - 080G5555
Module d’alimentation de secours
EKE 1P
Signal SoH
EKE 2U
EKE 1P
CAN RJ
CAN RJ
COM
COM
DI3
AI3
AI2
AI2
AI3
AI3
AI4
AI4
COM
COM
DI1
DI1
DI2
DI2
5V+
5V+
COM
COM
RGND
D+
D–
GND
+24V
SoH
SGND
PF
GREEN
ROUGE
RED
VERT
–/~
+/~
NC1
NC1
C1
C1
NO1
NO1
B2
B2
B1
B1
A2
A2
A1
A1
Bat+
Bat+
GND
GND
+/~
+/~
–/~
–/~
EKE 1P
D12
COM
CAN RJ
CAN RJ
+/~
–/~
COM
COM
DI3
AI3
AI2
AI2
AI3
AI3
AI4
AI4
COM
COM
DI1
DI1
DI2
DI2
5V+
5V+
COM
COM
RGND
D+
D–
EKE 1P
+/~
+/~
–/~
–/~
BAT+
+/~
GND
–/~
NC1
NC1
C1
C1
NO1
NO1
B2
B2
B1
B1
A2
A2
A1
A1
Bat+
Bat+
GND
GND
+/~
+/~
–/~
–/~
PARTAGE D’EKE 2U AVEC 2 RÉGULATEURS
supply
Power
électrique
Alimentation
© Danfoss | DCS (vt) | 2021.05 BC295045159059fr-000301 | 27
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
MODULE PRINCIPAL AO - 3 sorties analogiques AO1, AO3, AO4
Doivent être utilisées en présence de variateurs de fréquence ou de moteurs EC. Brancher 24 V sur N et L (alimentation distincte). Éviter le courant de défaut à la terre.
- Utiliser un transformateur à double isolation. Le côté secondaire ne doit pas être mis à la terre.
Obtenir 0-10 V des bornes Com-AO1, N-AO3 et N-AO4. VEILLER À LA POLARITÉ DE N. (AO3 et AO4 sont isolés galvaniquement. pas AO1).
AI - Entrées analogiques
4 transmetteurs de pression AI1 - AI4
AKS 32R / AKS 2050/ MBS 8250
10 – 90 % ratiométrique
4 sondes de température AI5 - AI8
• Pt 1000 ohm, AKS 11 ou AKS 21.
DI – 8 entrées numériques DI1 - DI8
La connexion peut être une fonction d’arrêt ou d’interruption. Sélectionner ce qu’il faut activer pendant la configuration. (possibilité d’utiliser DI3 en entrée AUX1, mais uniquement si régulée avec 2 compresseurs MT).
Alimentation
24 V CA ou CC classe II nécessaire.
AK-PC 572 17 VA EKE 1P 20 VA
CANBUS
Communication sur le module haute pression et le module récepteur. « L » sur « L » et « H » sur « H » Il faut brancher un cavalier entre « H » et « R ». Effectuez la terminaison de l’AK-PC avec une résistance de 120 ohm. En cas de montage d’un affichage externe, la terminaison doit également se faire sur l’affichage. Voir page suivante.
Important ! Pour établir une communication avec les modules d’extension, vous devez suivre la procédure recommandée. Voir page suivante.
MODBUS
Il est important que l’installation du câble du bus de communication soit effectuée correctement.
Voir la documentation spécifique réf. RC8AC....
N’oubliez pas la terminaison aux points de terminaison.
MODULE HAUTE PRESSION Alimentation sur module haute pression
L’alimentation peut s’effectuer via le module principal.
Batterie
Vérifier que la vanne se ferme lorsque l’appareil n’est pas sous tension.
Vanne pas à pas
Soupape FX type CCMT. Connecteurs : A1 5 : BLANC A2 6 : NOIR B1 7 : ROUGE B2 8 : VERT
CANBUS
Bus de communication sur module principal.
Entrées de capteur
• Pt 1000 ohm, AKS 11 ou AKS 21.
Entrée contact AUX 2
Signal de niveau d’huile, ou entrée pour alarme ventilateur ou autre.
Sortie de relais AUX 2
Activation de désurchauffe ou décharge de gaz chaud.
MODBUS
Bus de communication avec d’autres régulateurs. Il est important que l’installation du câble du bus de communication soit effectuée correctement.
Voir la documentation spécifique réf. RC8AC....
N’oubliez pas la terminaison aux points de terminaison. Utilisez une paire de câble blindé tordue, mais ne connectez pas le blindage à l’EKE 1P.
MODULE RÉSERVOIR Alimentation sur module haute pression
L’alimentation peut s’effectuer via le module principal.
Batterie
Vérifier que la vanne se ferme lorsque l’appareil n’est pas sous tension.
Vanne pas à pas
Vanne FX type CCMT. Connecteurs : A1 5 : BLANC A2 6 : NOIR B1 7 : ROUGE B2 8 : VERT
DO – 8 sorties numériques DO1-DO8
DO5 et DO6 sont des relais à semi-conducteurs. Les sorties sont utilisées pour brancher un Bitzer CRII. Si aucun Bitzer CRII n’est raccordé, il est possible d’utiliser la sortie DO6 pour activer une soupape d’huile. Les relais sont déclassés vers les valeurs spécifiées. Le relais d’alarme sera activé en fonctionnement normal et désactivé en cas d’alarmes et de tension insuffisante sur le régulateur. (Possibilité d’utiliser DO3 en sortie AUX1, mais uniquement si régulée avec 2 compresseurs MT.)
CANBUS
Bus de communication sur module principal. La terminaison de la section doit être effectuée à l’aide d’une résistance de 120 ohms.
Entrée contact AUX 3
Signal de récupération de chaleur, ou entrée pour alarme ventilateur ou autre.
Sortie de relais AUX 3
Activation de récupération de chaleur, ou sortie AUX 3 pour désurchauffe ou décharge de gaz chaud.
28 | BC295045159059fr-000301 © Danfoss | DCS (vt) | 2021.05
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
80G3867
Affichage externe
R = 1200 Ω
R = 1200Ω
L  H
L→H
H - R
H - R
Affichage externe
Si un affichage externe est raccordé, il doit l’être au régulateur à l’aide d’un fil muni d’une fiche. Voir la commande. La communication se fera via CANBUS. La terminaison CANBUS doit être déplacée du régulateur vers l’affichage externe.
Modules d’extension
R120 Pont - CAN H CAN H Rouge CAN L Vert C GND Jaune
Jaune
Vert
Rouge
Maître MODBUS
0 V / Ouvert 5 V
ENTRÉE ANALOGIQUE/NUMÉRIQUE
RS-485 RS-485 CAN-RJCAN-RJ
COM
5V+
DI2
D –
D+
RGND
CAN RJ
DI1
COM
AI4
AI3
AI2
AI1
COM
ENTRÉE ANALOGIQUE/NUMÉRIQUE
COM
5V+
D –
D+
RGND
DI2
Haute pression Le réservoir
Danfoss
CAN RJ
DI1
COM
AI4
AI3
AI2
AI1
COM
Bitzer CRII
Le signal d’impulsion peut également être utilisé pour réguler un CRII avec deux réducteurs de puissance (version à 4 cylindres). La puissance du compresseur peut être régulée de 10 à 100 % en fonction des impulsions des réducteurs de puissance. Les réducteurs de puissance sont raccordés aux sorties DO5 et DO6. Brancher le relais du compresseur sur DO-MT1.
Le réducteur de puissance 2 suit le réducteur de puissance 1 mais avec un décalage d’une demi-période.
Injection MARCHE
Les détendeurs électroniques des appareils frigorifiques doivent être fermés lorsque le démarrage de tous les compresseurs est empêché. La fonction injection est alors désactivée. Par conséquent, les évaporateurs ne seront pas remplis de fluide qui peut être amené à un compresseur lors du redémarrage du processus de régulation.
Réducteur de puissance 1
Réducteur de puissance 2
Cette fonction peut être obtenue par la transmission de données.
Sinon, le câblage doit être créé à l’aide des relais du compresseur. Lorsque tous les compresseurs ont été arrêtés, un signal doit être envoyé aux régulateurs d’évaporateur qui fermeront ensuite les détendeurs.
© Danfoss | DCS (vt) | 2021.05 BC295045159059fr-000301 | 29
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
12. Données
Tension d’alimentation
8 entrées analogiques
8 entrées numériques
Sortie de relais vers le régulateur de puissance
3 Sortie de tension
Sortie d’affichage Pour type MMIGRS2
Transmission de données
Environnements
Protection IP 20 Poids 0,4 kg Montage Rail DIN Bornes de raccordement Max. 2,5 mm2 multibrins
Homologations
Transmetteurs de pression / Capteurs de température
Veuillez vous reporter au catalogue RK0YG...
24 V CA +/-15 % 50/60 Hz, 17 VA 24 V CC (20 – 60 V), 17 VA
Mesure de la pression : 10 – 90 % ratiométrique 1 – 5 V 4 – 20 mA
Mesure de température Pt 1000 ohm/0 °C
Depuis la fonction du contact P. ex. vers : Marche/arrêt de la régulation Surveillance des circuits de protection Fonction d’alarme générale
4 pièces SPDT (8A)
2 pièces. SPST (16A)
2 pièces. à semi-conducteurs. PWM pour le dispositif de marche à vide du scroll
0 - 10 V CC Ri = 1 kohm Alimentation 24 V séparée indispensable
MODBUS pour AK-SM 800
CANBUS pour les modules de commande de vanne et l’affichage externe
-20 à 60 °C, en fonctionnement
-40 à 70 °C, pendant le transport HR de 20 à 80 %, non condensante Chocs et vibrations à proscrire
Directive européenne basse tension et CEM pour marquage CE Testé LVD selon EN 60730-1 et EN 60730-2-9 Testé EMC selon EN61000-6-2 et 3 Homologation UL
AC-1 : 6 A (ohmique) AC-15 : 4 A (inductive)
AC-1 : 10 A (ohmique) AC-15 : 3,5 A (inductive)
Imax. = 0,5 A Imin. = 50 mA Fuite < 1,5 mA Non protégée contre les courts-circuits
Considérations relatives à l’installation
Les dommages accidentels, une mauvaise installation ou les mauvaises conditions du site peuvent entraîner des dysfonctionnements du système de contrôle et mener à la panne de l’installation. Pour éviter cela, toutes les protections possibles ont été intégrées à nos produits. Néanmoins, une mauvaise installation peut toujours générer des problèmes. Les contrôles électroniques ne remplacent en aucun cas les bonnes pratiques standard de l’ingénierie. Danfoss n’assume aucune responsabilité quant aux détériorations dues à de tels défauts, ni pour les denrées conservées ni pour les composants frigorifiques. Il appartient au monteur de prendre les mesures qui s’imposent pour éviter ces défauts. Une attention particulière doit être portée aux signaux vers le régulateur lors de l’arrêt du compresseur ; il en est de même avec les réservoirs de liquide en amont des compresseurs. Votre agent local Danfoss se fera un plaisir de vous proposer ses conseils, etc.
13. Montage/dimensions
Pour montage sur rail DIN uniquement (IP 20)
30 | BC295045159059fr-000301 © Danfoss | DCS (vt) | 2021.05
Manuel | Régulateur de puissance pour CO MiniPack, AK-PC 572
Danfoss
14. Commande
Type Fonction Fonctionnement Tension d’alimentation N° de code
AK-PC 572 Régulateur de puissance Avec boutons et affichage 24 V 080G0320
EKE 1P
EKE 2U
Module d’extension de vanne pas-à-pas
Module d’alimentation de secours
Via AK-PC ou MMIGRS2 24 V 080G0325
80G393
24 V 080G5555
MMIGRS2 Afficheur Avec boutons et affichage - 080G0294
Fil de l’affichage
L = 1,5 m, 1 pièce 080G0075 L = 3 m, 1 pièce 080G0076
Liste de la documentation
Guide d’installation pour le fonctionnement prolongé RC8AC Vous pouvez ici voir comment établir des raccordements du bus de communication aux régulateurs de systèmes frigorifiques ADAP-KOOL®.
© Danfoss | DCS (vt) | 2021.05 BC295045159059fr-000301 | 31
© Danfoss | DCS (vt) | 2021.05 BC295045159059fr-000301 | 32
ADAP-KOOL®
Loading...
