사용자 가이드

용량 제어기 AK-PC 551

ADAP-KOOL® 냉동 제어 시스템

소개

어플리케이션

이 제어기는 소형 냉동 어플리케이션의 압축기와 응축기 용량 조절에 사용됩니다. 최대 8개의 압축기와 1개의 응축기를 조절할 수 있습니다. 예:

• 흡입 그룹 1개 + 응축기 그룹 1개

• 흡입 그룹 2개 + 공통 응축기 1개 (최대 4 + 4 스텝)

• 압축기 그룹 1개, 최대 8 스텝

• 응축기 그룹 1개, 최대 8 스텝

장점

• 다음 방법을 이용한 에너지 절약:

- 흡입 압력 최적화

- 야간 시간 증가

- 유동적 응축 압력

- 부하 제한

입력 및 출력

이용 가능한 입출력 수는 제한되어 있습니다. 그러나 각 신호 유형에 대해 다음의 연결이 가능합니다.

• 아날로그 입력, 최대 8개 압력 트랜스미터, 온도 센서, 전압 신호 등의 신호

• 디지털 입력, 최대 8개 자동 안전 제어, 주/야간 신호 등의 신호

• 릴레이 출력, 최대 6개 압축기, 응축기 팬의 연결

• 솔리드 스테이트 출력, 최대 2개

- Copeland 디지털 스크롤의 용량 밸브 제어

- Copeland 스트림 압축기의 언로더 제어

- Bitzer CRII의 언로더 모두 제어 출력을 이 기능에 사용하지 않으면 일반 릴레이 출력으로 사용할 수 있습니다.

• 아날로그 출력, 최대 2개 압축기 또는 응축기 팬의 속도 제어

작동

일상 운전은 제어기에서 직접 설정하거나 또는 외부 디스플레이 장치로 설정할 수 있습니다. 설정 시 디스플레이 이미지를 조정하면 추가 설정 및 최종 사용자 작동을 위한 관련 이미지만 열립니다. 이 시스템은 비밀번호 보호 기능이 있으며, 세 가지 수준의 접근이 허용됩니다. 이 제어기에는 여러 가지 언어가 포함되어 있습니다. 시작할 때 원하는 언어를 선택하십시오.

데이터 통신

이 제어기는 modbus 데이터 통신이 기본적으로 지원되며, AK-SM 800 유형 시스템 장치에 연결될 수 있습니다.

2 사용자 가이드 RS8GY439 © Danfoss 2016-11 AK-PC 551

흡입 그룹

압축기 유형

성능 조절을 위해 다음과 같은 유형의 압축기를 사용할 수 있습니다.

• 1단 압축기 (한 개 속도 조절 가능)

• 압축기와 언로더

• 스크롤 압축기 (한 개 디지털 스크롤 가능)

• Copeland 스트림 압축기와 언로더 1개 (실린더 4개)

• Bitzer CRII 압축기와 언로더 2개 (실린더 4개)

용량 조절 장치

컷인 용량은 연결된 압력 트랜스미터/온도 센서로부터 전송된 신호와 설정 기준값에 의해 제어됩니다. 중립존을 기준값 부근에 설정하십시오. 중립존에서는 압력이 유지되도록 조절 압축기가 용량을 제어합니다. 더 이상 압력을 중립존 안에서 유지할 수 없을 경우 제어기는 순서상 다음의 압축기를 컷아웃하거나 컷인합니다. 추가 용량을 컷아웃하거나 컷인할 수 없으면 조절 압축기의 용량이 알맞게조정되어 압력이 중립존 범위 내로 유지됩니다 (압축기에 가변 용량이 있는 경우에만). – 압력이 “기준값+ 중립대 절반”보다 높으면 다음 압축기의

컷인(위쪽 화살표)이 허용됩니다.

– 압력이 “기준값 + 중립존 절반”보다 낮으면 압축기의

컷아웃(아래쪽 화살표)이 허용됩니다.

– 압력이 중립존 안에 있으면 현재 활성화된 압축기를

사용하여 프로세스가 계속됩니다.

제어 센서

일반적으로 흡입 그룹은 Po 압력 트랜스미터의 신호에 맞춰 제어됩니다. 브라인 제어의 경우 S4 센서가 제어 센서여야 합니다. Po 압력 트랜스미터도 설치해야 합니다. 적상 방지에 사용되기 때문입니다.

기준값

설정값 또는 가변 기준값을 조절에 사용할 수 있습니다. 예를 들어, 가변 기준값은 야간 시간 증가 또는 Po 최적화에 사용될 수 있습니다. Po 최적화 또는 야간 시간 증가로부터의 영향을 추가할 수 있도록 여기에 설정점을 입력하십시오. 이 영향은 순간적인 냉각이 필요한지 여부에 따라 기준값을 높이거나 낮출 수 있습니다. 기준이 너무 높아지거나 낮아지는 것을 방지하려면 최대 및 최소 한계값을 설정하십시오.

부하차단

부하차단 기능이 활성화되면 허용되는 최대 압축기 용량이 정해진 한계값으로 제한됩니다. 이러한 식으로 매장의 총 전기적 부하를 제한합니다. 한계값을 압축기의 가장 낮은 용량 단계/“Start speed” 보다 낮게 설정할 수는 없습니다.

Po 기준

최대

최소

AK-PC 551 사용자 가이드 RS8GY439 © Danfoss 2016-11 3

응축기

팬 제어

팬은 제어기의 릴레이를 사용하여 점진적으로 제어하거나 또

는 제어기의 아날로그 출력을 통해 속도를 제어할 수 있습니다. 속도는 주파수 VLT형 변압기를 사용하여 제어할 수 있습니다. 팬에 EC 모터가 있는 경우는 0-10 V 신호를 직접 사용해도 됩니다.

스텝 및 속도를 동시에 처리합니다. (서로 보조를 맞추는 병렬 신호입니다.) 이 기능은 주로 주파수 컨버터를 제어하는 데 사용되지만, 주파수 컨버터가 고장 나는 경우에는 외부 권선이 단계 제어로 전환됩니다.

야간 운전 중, 팬의 소음 수준을 낮출 수 있습니다. 컷인 용량을 제한하면 됩니다. 속도 제어의 경우, 회전수를 낮게 유지하십시오. 단계적 작동을 위한 스텝 컷인 생략

이 한계값은 안전 기능 Sd max 및 Pc max가 사용되기 시작하면 바이패스됩니다.

제어

조절은 Pc 압력 트랜스미터 또는 S7 매체 온도 센서로부터 전송된 신호에 맞춰 수행됩니다. 신호는 조절 기준값과 비교됩니다.

조절 기준값은 다음 기능 중 하나 이상으로부터 비롯될 수 있습니다.

• 고정 기준값

• 가변 기준값(실외 온도를 따름).

실외 온도가 떨어지면 해당 양만큼 기준값이 낮아집니다. 이 가변 기준값을 사용하려면 Sc3 실외 온도 센서를 설치해야 합니다. 센서는 정확한 실외 온도를 측정할 수 있는 장소에 놓아야 합니다. 다시 말해, 직사광선을 피하여 응축기 통기구 근처에 설치합니다. 이 조절을 위해서는 최소 및 최대 기준값을 설정해야 하기 때문에 조절이 해당 한계값 안에서 유지됩니다.

• 열 회수 기준을 높입니다.

이 경우 DI 입력에 신호가 수신되면 기준값이 고정값으로 높

아집니다. 기준값이 정해진 최대 기준값보다 높을 수 있습니다. 열 회수 온도에 도달하고 DI 신호가 사라지면 기준값이 다시 낮아지지만, 급격한 기준 변동을 방지하기 위해 몇 분에 걸쳐 하락합니다.

매체 온도 매체 온도를 제어할 경우 제어 센서를 S7로 설정해야 합니다. 이 온도 센서를 원하는 매체 안에 놓아야합니다. Pc 압력 트랜스미터도 설치해야 하며 이는 고압 모니터링에 사용됩니다.

최대 기준값

최소 기준값

열 회수 기준값

열 회수를 위한 온도 순차

4 사용자 가이드 RS8GY439 © Danfoss 2016-11 AK-PC 551

안전 기능

최소/최소 흡입 압력 Po

흡입 압력은 연속적으로 기록됩니다. 측정된 값이 설정된 최소 한계값 아래로 떨어지면 압축기가 즉시 컷아웃됩니다. 최대값을 초과하는 경우에는 타임 지연이 경과될 때 알람이 한 번 발생합니다.

최대 응축 압력 Pc

응축 압력이 상한값에 도달하면 제어기가 압력을 낮추기 위해 모든 응축기 팬을 가동합니다. 동시에 압축기 용량의 일부가 연결 해제됩니다. 압력이 임계값에 가까워지면 더 많은 압축 기가 연결 해제됩니다. 임계값을 초과하면 모든 압축기가 즉시 연결 해제됩니다.

LP 스위치

DI 입력에서의 On/off 신호 신호가 수신되면 모든 압축기가 즉시 정지됩니다.

HP 스위치

DI 입력에서의 On/off 신호 신호가 수신되면 모든 압축기가 즉시 정지됩니다. Pc 측정값 이 기준값을 얼마나 초과하는지에 따라 팬 용량이 증가합니다.

Ss 측정을 통한 최소/최대 과열도

온도 센서가 AI 입력에 있습니다. 과열도가 정해진 한계값보다 높거나 낮으면 타임 지연이 경과 될 때 알람이 한 번 발생합니다.

센서 고장

연결된 온도 센서 또는 압력 트랜스미터 중 하나에서 신호가 없으면 알람이 발생합니다.

• Po 오류의 경우에는 정해진 용량으로 조절이 계속됩니다(예: 주간 운전 시 50%, 야간 운전 시 25%). 하지만 최소 한 개 스텝은 수행됩니다.

• Pc 오류의 경우에는 연결된 압축기 용량에 해당하는 만큼의 응축기 용량이 컷인됩니다. 압축기 용량은 정상으로 유지됩 니다.

• Sd 센서에 오류가 있으면 토출 가스 온도의 안전 모니터링이 중단됩니다.

• Ss 센서에 오류가 있으면 흡입관에서 과열도 모니터링이 중 단됩니다.

• 실외 온도 센서 Sc3에 오류가 있으면 영구 설정값이 기준값 으로 사용됩니다.

• S4 센서에 오류가 있으면 Po 신호로 조절이 계속되지만, 기 준값은 5 K 낮아집니다.

• Saux 센서에 오류가 있으면 온도 조절기 출력이 나머지 위치 로 이동합니다.

NB: 고장 난 센서가 10분 이내에 정상 상태가 되어야 센서 알

람이 취소됩니다. 디스플레이 "Active alarms"에 알람이 표시될 경우 "X버튼"을 2초간 누르면 센서 알람을 수동으로 초기화할 수 있습니다.

일반 DI 알람

DI 입력에서의 On/off 신호 조절기에는 세 개의 일반 알람 입력이 포함되어 있으며, 여기에 알람 텍스트 및 지연 시간을 연결할 수 있습니다. 알람 및 텍스트는 지연 시간이 경과될 때 나타납니다.

최대 토출 가스 온도 Sd

온도 센서가 AI 입력에 있습니다. 압력 배관에 있는 Pt 1000 Ohm 센서로부터 신호를 수신할 수 있습니다.

• 전체 압축기 그룹에 대한 공통 Sd 온도가 정해진 최대 온도 근처에 도달하면 압축기의 용량이 감소합니다.

• 압축기 Sd

Copeland 디지털 스크롤, Copeland 스트림 또는 Bitzer CRII로부터의 Sd일 경우에는 압축기가 자체적으로 냉각될 수 있도록 용량이 증가합니다.

온도가 정해진 최대 온도 값 근처에 도달하면 압축기가 정지 됩니다.

일반 온도 조절기

사용 가능한 릴레이 출력과 아날로그 입력이 있는 경우에는 일반 온도 조절기를 하나 설치할 수 있습니다.

AK-PC 551 사용자 가이드 RS8GY439 © Danfoss 2016-11 5

디스플레이 개요

최종 사용자 개요

일상적인 사용자 인터페이스에 나타나는 이미지는 설정에 따라 다릅니다. 각 이미지는 무엇이 조절되고 있는지를 보여줍니다. 예: 한두 개의 흡입 그룹, 한 개의 응축기 그룹 또는 조합. 아래의 예를 참조하십시오.

1 흡입 그룹

1 응축기 그룹

2 흡입 그룹

2 흡입 그룹 및 1 응축기 그룹

위에 있는 4개의 행 각각에서 3개의 추가적인 디스플레이가 이어집니다. 디스플레이의 상단 모서리에 있는 화살표를 클릭하면 같은 작동 영역에 있는 다음 디스플레이로 이동합니다. 오른쪽 화살표를 클릭하면 다음의 세 가지 디스플레이를 볼 수 있습니다.

활성 알람 삭제된 알람 제어기 정보

제어기에서 알람을 보내는 경우 이 디스플레이로 이동해야 알람 텍스트를 볼 수 있습니다.

6 사용자 가이드 RS8GY439 © Danfoss 2016-11 AK-PC 551

설정 개요

세 가지 방법으로 제어기를 설정할 수 있습니다. “마법사”, “빠른 설정”, “모든 매개변수” 검토 중에서 본인에게 가장 쉬운 방법을 선택하십시오.

초기 시작 화면

작동 원리

1. 화살표를 사용하여 위치를 선택합니다.

2. “Enter“  를 사용하여

“Enter“  를 2초간 누르고 있으면 비밀번호 입력 화면이 나타납니다.

설정 방법을 선택합니다. “Enter”  를 눌러 종료합니다.

기본 비밀번호 초기 설정값은 300입니다. 화살표 키를 사용하여 비밀번호를 설정합니다. “Enter“  를 눌러 종료합니다.

주 메뉴

첫 번째 설정은 설비 유형입니다.

선택합니다.

3. “X“를 사용하여 돌아갑니다.

마법사

여기 나오는 일련의 설정을 완료하면 제어기를 시작할 준비가 됩니다. 여기 표시된 것은 28개의 이미지 중 첫 번째입니다.

빠른 설정

여기서 압축기 및 팬의 여러 조합 중 필요한 것을 선택합니다. 18 및 19 페이지의 개요도를 참조하십시오.

3CDA + 2CB + FS 2CDA + 2CB + 3F 3CSA + 2CB + FS 2CSA + 2CB + 3F 4CA + 3CB + FS 3CA + 2CB + FS 2CA + 2CB + 3F 4CDA + FS 3CDA + FS 3CDA + 3F 2CDA + 2F 4CSA + FS 4CA + FS

예:

3CDA + 2CB + FS =

3 압축기, 1 디지털, 흡입 그룹 A + 2 압축기, 흡입 그룹 B + 1 팬, 속도 제어

4CA + 4F 3CSA + FS 3CA + FS 3CA + 3F

None

여기에서는 다음 옵션을 사용할 수 있습니다.

2 Comp + 1 Cond = 흡입 그룹 A + B 및 응축기 Comp. + Cond. = 흡입 그룹 A 및 응축기 Condenser = 응축기만

설비 유형을 선택한 후에 여러 가지를

Compressor = 흡입 그룹 A만

None

설정할 수 있습니다. 예:

다음 메뉴로 넘어갑니다. 모든 설정은 뒤에 나오는 페이지에 설명되어 있습니다.

AK-PC 551 사용자 가이드 RS8GY439 © Danfoss 2016-11 7

메뉴

시작/중지

설비 유형

메인 스위치 메인 스위치

여기에서 조절을 시작하고 중지합니다. 구성을 설정하려면 조절을 중지해야 합니다. 조절이 시작되었을 때 구성 설정을 입력하려고 하면 제어기에서 조절을 중지할 것인지를 묻습니다. 모든 설정이 지정되고 메인 스위치가 “ON”으로 설정되면 제어기가 다양한 측정값을 표시할 수 있습니다. 조절이 시작됩니다. (외부 메인 스위치가 정의되어 있는 경우에는 조절을 시작하기 전에 이 스위치도 “ON”이어야 합니다.)

외부 메인 스위치 외부 메인 스위치

조절을 시작하고 중지하는데 사용하는 외부 스위치를 연결할 수 있습니다. 조절을 시작하기 전에 내부 및 외부 주 스위치 모두가 ON이어야 합니다. 외부 메인 스위치는 “Plant type” - “Main switch via DI” 메뉴에서 정의할 수 있습니다.

설비 유형 선택 설비 설정:

다음을 조절해야 합니다.

• 압축기 그룹

• 응축기 그룹

• 1 압축기 그룹 (A) + 1 응축기 그룹

• 2 압축기 그룹 (A) 및 (B) + 1 응축기 그룹

냉매 유형 냉매 설정

냉동 운전을 시작하기 전에 시스템에 사용되는 냉매를 지정해야 합니다. 다음 냉매 중에서 선택할 수 있습니다. R12, R22, R134a, R502, R717, R13, R13b1, R23, R500, R503, R114, R142b, user defined, R32, R227, R401A, R507, R402A, R404A, R407C, R407A, R407B, R410A, R170, R290, R600, R600a, R744, R1270, R417A, R422A, R413A, R422D, R427A, R438A, R513A (XP10), R407F, R1234ze, R1234yf, R448A, R449A, R452A. 경고: 냉매를 잘못 선택하면 압축기가 손상될 수 있습니다. 다른 냉매: 여기에서는 "user defined" 설정을 선택한 후에 fac1, fac2, fac3의 세 가지 계수와 온도 구배(필요한 경우)를 선택합니다.

설정점 단위

압축기 및 응축기 제어 장치 압력 또는 포화 온도를 선택합니다. (초기 설정 중에 설정할 수 있으며 이후에 변경해서는 안 됩니다.)

DI통한 야간 신호 DI 신호를 통한 야간 운전

조절 기준값을 외부에서 높이고 낮출 수 있도록 외부 스위치를 정의합니다.

1. 기능을 “Yes”로 설정합니다.

2. I/O 구성으로 이동하고 사용 가능한 디지털 입력을 선택합니다. 이 입력을 “Night condition”으로 설정합니다.

3. 그 다음에 신호가 ON일 때 또는 OFF일 때 기능을 활성화할 것인지를 정의합니다.

DI 통한 메인 스위치 DI 통한 메인 스위치

외부에서 조절을 시작하고 중지할 수 있도록 외부 주 스위치를 정의합니다.

1. 기능을 “Yes”로 설정합니다.

2. I/O 구성으로 이동하고 사용 가능한 디지털 입력을 선택합니다. 이 입력을

“Main switch”로 설정합니다.

3. 그 다음에 신호가 ON일 때 또는 OFF일 때 기능을 활성화할 것인지를 정의합니다.

메인 주파수 주파수

주파수 값을 설정합니다.

알람 출력 알람 릴레이

알람 시에 활성화될 알람 릴레이를 정의합니다.

1. 릴레이를 활성화할 알람 우선 순위를 선택합니다.

• No relay

• Critical alarm

• Severe alarm

• All alarms

2. I/O 구성으로 이동하고 사용 가능한 디지털 출력을 선택합니다.

이 출력을 “Alarm”으로 설정합니다.

3. 그 다음에 알람이 ON일 때 아니면 OFF일 때 릴레이를 활성화(작동)할

것인지를 정의합니다.

알람 버져 알람 사운드

알람 시 사운드를 내보내도록 사운드 발생기를 정의할 수 있습니다. 사운드 발생기를 작동하게 만드는 알람 우선 순위를 선택합니다.

• No buzzer

• Critical alarm

• Severe alarm

• All alarms

(알람 시, 활성 알람 화면으로 이동하여 사운드 발생기를 중지할 수 있습니다. 6페이지를 참조하십시오.)

SW: 1.6x

On / Off

Fac: None

Temp. / press Fac: 포화된

DI-demand

No / Yes Fac: No

DI-demand

No / Yes Fac: No

50 Hz / 60 Hz Fac: 50 Hz

DO-demand

Fac: No relay

Fac: No buzzer

8 사용자 가이드 RS8GY439 © Danfoss 2016-11 AK-PC 551

흡입 A

제어 상태 조절 상태

제어 상태 제어 회로의 상태를 판독할 수 있습니다. 예:

• No comp. - 사용 가능한 압축기 용량 없음

• Normal ctrl - 정상 제어

• Alarm Comp. - 알람 상태로 인해 압축기를 시작할 수 없음

• ON timer - ON 타이머 제한으로 인해 압축기를 시작할 수 없음

• Start timer - 시작 타이머 제한으로 인해 압축기를 시작할 수 없음

• Normal ctrl - 정상 제어 - 압축기 스테이징 없음

• Inj. On Delay - 지연 인젝션이 만료되기를 기다리는 중

• 캐스케이드

• 1st comp del - 첫 번째 압축기 타이머 가동

• Pump down - 펌프 다운 한계값으로의 마지막 압축기 가동

• Sensor error - 센서 오류로 인한 비상 제어

• Load shed - 부하 차단 기능 작동

• Sd High - 높은 Sd 안전 방지 모드에서의 용량 제어

• Pc High - 높은 Pc 안전 방지 모드에서의 용량 제어

• Manual ctrl - 수동 모드에서의 용량 제어

• 메인 스위치 OFF - OFF

실제 존 기준값과 비교하여 어떻게 조절되었는지를 확인할 수 있습니다.

P0 오류: 조절 없음

- 영역: 원하는 압력이 기준값보다 낮음 NZ: 압력이 기준값과 비교하여 기준 위치에 있음

+ 영역: 원하는 압력이 기준값보다 높음 제어 온도. 조절 센서의 현재 값을 판독 함. 기준 총 조절 기준값을 판독 함. 운전 용량 연결된 용량을 총 용량의 %로 판독 함. 요구되는 용량 원하는 연결 용량을 총 용량의 %로 판독 함. 운전 압축기 수. 작동 중인 압축기 수를 판독 함. PoA 압력 PoA 압력 트랜스미터로 측정된 압력을 판독 함. ToA 포화 온도. 측정된 PoA 압력을 온도로 변환한 값을 판독 함. MC PoA 오프셋 시스템 장치(흡입 압력 최적화 기능)에서 필요로 하는 Po에 대한 기준 변위

크기를 판독 함. Pc 압력 압력 트랜스미터 Pc로 측정된 압력을 판독 함. Tc 포화 온도. 측정된 Pc 압력을 온도로 변환한 값을 판독 함. 주/야간 상태 주/야간 기능의 상태를 판독 함. 부하 차단 부하 차단 기능의 상태를 판독 함. 인젝션 ON A 증발기 제어기로 보낸 인젝션 ON 신호 상태를 판독 함. MC 부하 차단 시스템 장치로부터 수신된 부하 차단 신호의 상태를 판독 함. MC 야간 셋백 시스템 장치로부터 수신된 야간 증가 신호의 상태를 판독 함.

제어 설정 조절 설정

제어 모드 조절 유형

조절은 일반적으로 “Auto”로 설정되지만 “Off” 또는 “Manual”로 변경될

수 있습니다.

“Manual”로 설정하면 차후에 강제 용량 설정을 %로 입력할 수 있습니다. 설정점 여기 조절 설정점을 입력합니다(조절 기준값 = 설정점 + 여러 오프셋).

오프셋은 야간 증가 신호로부터 또는 시스템 장치에서 수동 작 동 기능으로부터

발생할 수 있습니다. 중립 영역 중립 영역을 기준값 부근에 설정합니다. 3 페이지의 그림도 참조하십시오.

야간 오프셋 필요한 경우, 야간에 기준값을 높이기 위해 더할 값을 설정합니다.

시스템 장치로부터의 Po 최적화를 통해 조절하는 경우에는 0으로 설정하십시오.

최대 기준 허용되는 최고 허용 기준값을 설정합니다.

최소 기준 허용되는 최저 조절 기준값을 설정합니다.

PI 제어 설정 PI 조절이 얼마나 빨리 반응해야 하는지를 설정합니다. 1 = 느리게, 10 = 매우 빠르게.

(“Custom” 설정 0의 경우 Kp, Tn, 중립영역 주변 시간 설정 등의 특수 설정 옵션이

열립니다. 이 옵션은 숙련된 담당자만 사용해야 합니다.) 증폭 계수 Kp 증폭 계수 Kp(이전 메뉴가 “0”으로 설정된 경우에만 확인 및 설정 가능)

통합 시간 Tn 통합 시간 Tn(위 참조) + 변경 영역 율 + 영역에 대한 변경 계수(위 참조)

- 변경 영역 율 - 영역에 대한 변경 계수(위 참조) 첫 스텝 운전시간 기동 시, PI 조절이 조절 역할을 맡고 다음 압축기를 컷인하려면 시간 여유를 두고 냉각

시스템을 먼저 식혀야 합니다.

다음 압축기를 기동하기 전까지 대기하는 시간을 설정합니다.

MAN / OFF / AUTO Fac: AUTO

최소: 0 % 최대: 100%

최소: -80°C (-1.0 bar) 최대: 30°C (50 bar)

Fac: -15°C (3.5 bar)

최소: 0,1 K (0.1 bar) 최대: 20 K (5.0 bar)

Fac: 6 K (0.4 bar)

최소: -25 K (-5.0 bar) 최대: 25 K (5.0 bar)

Fac: 0 K (0.0 bar)

최소: -50°C (-1.0 bar) 최대: 80°C (50.0 bar)

Fac: 80°C (40.0 bar)

최소: -80°C (-1.0 bar) 최대: 25°C (40.0 bar)

Fac: -80°C (-1.0 bar)

최소: 0 (custom) 최대: 10 Fac: 5

최소: 0 s 최대: 300 s

Fac: 120 s

AK-PC 551 사용자 가이드 RS8GY439 © Danfoss 2016-11 9

펌프다운 펌프다운 기능

너무 많은 압축기가 낮은 부하로 기동/정지하는 것을 방지하기 위해 마지막 압축기에 대한 펌프다운 기능을 정의할 수 있습니다. 이 경우, 압축기는 현재 흡입 압력이 설정된 “Pump-down limit Po”보다 낮을 때 컷아웃됩니다. (이 설정은 낮은 흡입 압력에 대한 안전 한계값 “PoA Min Limit”보다 커야 합니다.)

부하 차단 제한 “low shed signal”에서의 용량 한계값

데이터 통신을 통해 DI 입력 또는 시스템 장치로부터 신호가 수신될 때 얼마나 많은 압축기 용량이 컷인될 수 있는지를 설정합니다.

비상 용량. 주간 조절 센서(흡입 압력 센서) 오작동 시의 비상 용량

주간 작동 중에 적용할 용량을 설정합니다. (S4 매체 온도 센서가 손상되거나 결함이 발생할 경우 Po를 사용하여 조절하십시오.)

비상 용량. 야간 조절 센서(흡입 압력 센서) 오작동 시의 비상 용량

야간 작동 중에 적용할 용량을 설정합니다. (S4 매체 온도 센서가 손상되거나 결함이 발생할 경우 Po를 사용하여 조절하십시오.)

압축기. 기동 지연 팽창 밸브를 강제로 잠근 후 압축기 기동 지연(강제 잠금 신호가 끝날 때)

이 지연 시간 동안 시스템 장치는 첫 번째 압축기가 기동하기 전에 관련된 모든 증발기 제어에 대한 시작 신호를 수신합니다.

인젝션 OFF 지연 제어기가 압축기 컷인을 요청하지만 압축기가 잠긴 상태라서 기동할 수 없을 경우,

팽창 밸브 강제 잠금이 지연되는 시간입니다.

구성 구성

제어 센서 흡입 회로에 대한 조절 센서를 선택합니다.

• 압력 트랜스미터 Po

• 매체 온도 센서 S4(브라인 조절). (안전을 위해 Po가 사용됨)

압축기 모드 조절에 사용될 압축기 유형을 설정합니다.

• Multi all:****) 모든 압축기에 언로더가 있습니다.

• Multi + Single:****) 첫 번째 압축기에 언로더가 있습니다. 나머지는 1단 장치입니다.

• Speed+Multi: ***) 첫 번째 압축기는 속도가 제어됩니다. 나머지에는 언로더가

있습니다.

• Speed+Single: ***) 첫 번째 압축기는 속도가 제어됩니다. 나머지는 1단 장치입니다.

• CRII4+Multi **) 첫 번째 압축기는 CRII4 압축기입니다. 나머지에는 언로더가 있습니다.

• CRII4+Single **) 첫 번째 압축기는 CRII4 압축기입니다. 나머지는 1단 장치입니다.

• Stream 4+Multi: **) 첫 번째 압축기는 스트림 압축기입니다. 나머지에는 언로더가

있습니다.

• Stream 4+Single: **) 첫 번째 압축기는 스트림 압축기입니다. 나머지는 1단 장치입니다.

• Digital scroll: *) 첫 번째 압축기는 디지털 스크롤입니다. 나머지는 1단 장치입니다.

• Single-step only: 모두가 1단 압축기입니다.

• None:

압축기 수 흡입 회로에 있는 압축기 수를 설정합니다.

총 개수입니다. (두 흡입 그룹 모두를 선택할 경우, 최대 개수는 A에 4개 그리고 B에 4개입니다.)

리드 압축기 크기 첫 번째 압축기에 대한 공칭 압축기 용량을 설정합니다(“Compressor mode”

아래에서 정의됨). 즉, “Digital scroll”, “Stream”, “Variable speed CRII” 또는 “First compressor with unloaders”의 용량입니다.

압축기 크기 다른 압축기의 공칭 압축기 용량을 설정합니다.

싱글 스텝인 경우: 첫 번째를 포함하여 모두가 같은 크기입니다. 전체 언로더의 경우: 첫 번째를 포함하여 모두가 같은 크기입니다.

VSD 최소 속도 ***: 속도용

압축기가 컷아웃될 최소 속도

VSD 기동 속도 ***: 속도용

압축기가 시작될 최소 속도(“VSD Min. speed”보다 높은 값으로 설정되어야 함)

VSD 최대 속도 ***: 속도용

압축기에 허용되는 최고 속도

PWM 기간 타임 *, **: “Scroll” 및 “Stream”용

언로더 밸브의 기간 설정(on 시간 + off 시간)

CRII 기간 타임 **: CRII용

언로더 밸브의 기간 설정(on 시간 + off 시간)

Yes /No Fac: No

최소:

-80°C (-1.0 bar) 최대: 30°C (50.0 bar) Facb:

-40°C (0.3 bar) 최소: 0 %

최대: 100% Fac: 100%

최소: 0 % 최대: 100% Fac: 50%

최소: 0 % 최대: 100% Fac: 25%

최소: 0 s 최대: 180 s Fac: 30 s

최소: 0 s 최대: 300 s Fac: 120 s

AI-demand

Po / S4 Fac: Po

DO-demand / AO-demand

Fac: Single step only

DO-demand

최소: 1 최대: 8 Fac: 0

최소: 1 kW 최대: 100 kW Fac: 1 kW

최소: 10 Hz 최대: 60 Hz Fac: 30 Hz

최소: 20 Hz 최대: 60 Hz Fac: 45 Hz

최소: 40 Hz 최대: 120 Hz Fac: 60 Hz

최소: 10 s 최대: 20 s Fac: 20 s

최소: 10 s 최대: 20 s Fac: 60 s

10 사용자 가이드 RS8GY439 © Danfoss 2016-11 AK-PC 551

압축기. 1 최소 용량.

*: 스크롤 및 CRII용

기간 내 최소 용량(최소 용량이 없으면 압축기가 냉각되지 않음)

압축기. 1 기동 용량

*: 스크롤 및 CRII용

기동 용량: 용량 요구 사항이 이 값에 도달하는 경우에만 압축기가 기동됩니다.

압축기. 1 Sd 온도. *, **: “Scroll”, “Stream” 및 CRII용

제어기가 압축기로부터 배출 가스 온도 Sd를 모니터링해야 하는지를 정의합니다

(NTC 86K 또는 Pt 1000 Ohm).

압축기. 1 Sd 최대.

*, **: Scroll, Stream, CRII용 그리고 “Comp.1 Sd temp”이 yes일 경우

최대 Sd 온도를 설정합니다.

언로더 수 ****: 언로더가 있는 압축기용

압축기에 언로더가 몇 개 있는지를 설정합니다.

압축기 안전입력 압축기 안전 회로

각 압축기 안전 회로의 등록을 위해 DI 입력을 예약해야 하는지를 정의합니다.

DI를 통한 LP 스위치

저압 안전 회로

LP 스위치의 신호를 등록하기 위해 DI 입력을 예약해야 하는지를 정의합니다.

DI를 통한 부하차단 부하 한계값

전원 계측기의 신호를 등록하기 위해 DI 입력을 예약해야 하는지를 정의합니다.

• None:

• DI: 부하 한계값이 DI 입력을 따라야 합니다.

• Night Mode: 부하 한계값이 주/야간 신호의 상태를 따라야 합니다.

(주/야간 신호는 DI 입력, 시간 스케줄 또는 네트워크를 통해 수신될 수 있습니다.)

Sd 토출 가스 온도 공통 토출 온도

흡입관(Pt 1000)에 있는 공통 Sd 센서의 신호를 수신해야 하는지를 정의합니다.

Ss 흡입 과열도 과열도 모니터링

흡입관에 있는 공통 Ss 센서의 신호를 수신해야 할지를 정의합니다.

인젝션 ON 기능. 증발기로의 인젝션 중지

압축기를 기동할 수 없는 상태이면 증발기로의 인젝션을 중지합니다.

어떤 기능이 작동 중이고 어떤 신호가 전달되어야 하는지를 정의합니다.

No: 기능이 사용되지 않습니다.

Network: 제어기가 신호를 시스템 장치로 보낸 후에 증발기 제어기에 전달합니다.

Relay: 이 기능은 모든 압축기가 멈출 경우 작동하는 릴레이를 예약합니다.

모든 증발기 제어기가 릴레이의 이 신호에 결선되어야 합니다.

압축기 타이머 압축기 타이머

리드 압축기. 최소 ON첫 번째 압축기의 최소 On 타임

압축기는 여기 설정된 강제 On 타임 동안 계속 작동된 후에야 다시 꺼질 수 있습니다.

이 설정은 잘못된 운전을 방지하기 위한 것입니다.

압축기 고장을 방지하기 위해 압축기 공급업체의 요구 사항에 맞춰 설정해야 합니다. 리드 압축기. 최소

OFF

첫 번째 압축기의 최소 오프 타임

압축기는 여기 설정된 오프 타임 동안 꺼져 있은 후에야 다시 켜질 수 있습니다.

이 설정은 잘못된 운전을 방지하기 위한 것입니다.

최소: 10% 최대: 50% Fac: 10%

최소: 10% 최대: 60% Fac: 30%

AI-demand

No / Yes Fac: No

최소: 0°C 최대: 195°C Fac: 125°C

DO-demand

Min: 1 최대: 3 Fac: 1

DI-demand

Yes /No Fac: Yes

DI-demand

Yes /No Fac: No

DI-demand

Yes /No Fac: No

AI-요구

Yes /No Fac: No

AI-demand

Yes /No Fac: No

DO-demand

No /Network / Relay

Fac: No

최소: 0 min 최대: 60 min Fac: 0 min

최소: 0 min. 최대: 30 min Fac: 0 min

리드 압축기. 재기동 첫 번째 압축기를 재기동하기 위한 최소 시간입니다.

압축기는 여기 설정된 오프 타임 동안 꺼져 있은 후에야 다시 켜질 수 있습니다.

이 설정은 잘못된 운전을 방지하기 위한 것입니다.

최소: 1 min. 최대: 60 min Fac: 4 min

압축기 고장을 방지하기 위해 압축기 공급업체의 요구 사항에 맞춰 설정해야 합니다. 리드 압축기. 안전 지연1번 압축기가 안전을 위해 컷아웃하기 전까지의 지연 시간

DI 입력으로부터 신호를 수신할 때 이 시간이 시작됩니다(“Configuration” 및

“Comp. safety inlet”을 통해 DI 입력 구성). 압축기. 최소 ON 나머지 압축기의 최소 온 타임

압축기는 여기 설정된 강제 On 타임 동안 계속 작동된 후에야 다시 꺼질 수 있습니다.

이 설정은 잘못된 운전을 방지하기 위한 것입니다. 압축기. 최소 OFF 나머지 압축기의 최소 오프 타임

압축기는 여기 설정된 오프 타임 동안 꺼져 있은 후에야 다시 켜질 수 있습니다.

이 설정은 잘못된 운전을 방지하기 위한 것입니다. 압축기. 재기동 나머지 압축기를 재기동하기 위한 최소 시간

압축기는 여기 설정된 오프 타임 동안 꺼져 있은 후에야 다시 켜질 수 있습니다.

이 설정은 잘못된 운전을 방지하기 위한 것입니다. 압축기. 안전 지연 압축기가 안전을 위해 컷아웃하기 전까지의 지연 시간

DI 입력으로부터 신호를 수신할 때 이 시간이 시작됩니다(“Configuration” 및

“Comp.

safety inlet”을 통해 DI 입력 구성).

최소: 1 min. 최대: 10 min Fac: 1 min

최소: 0 min. 최대: 60 min Fac: 0 min

최소: 0 min. 최대: 30 min Fac: 0 min

최소: 1 min. 최대: 60 min Fac: 4 min

최소: 1 min. 최대: 10 min Fac: 0 min

AK-PC 551 사용자 가이드 RS8GY439 © Danfoss 2016-11 11

흡입 B

응축기

압축기 상태 압축기 상태

압축기. 1 Sd 가스 압축기의 Sd 온도를 판독 함. 압축기. 1 상태 압축기 1의 작동 상태를 판독할 수 있습니다. 다음 정보가 표시될 수 있습니다.

Alarm - 알람 상황 Main Sw. off - 압축기가 정지됨 Manual ctrl. - 압축기가 안전 입력에 컷아웃됨(DI 안전 입력) High Sd temp. - 높은 Sd 온도로 인해 정지됨 Ready - 압축기를 기동할 준비가 됨 OFF timer - 압축기가 최소 OFF 타이머의 만료를 기다리는 중 최소 ON timer - 압축기가 최소 ON 타이머의 만료를 기다리는 중 Running - 압축기 작동 중 Disabled - 압축기를 작동할 수 없는 상태(압축기 서비스)

압축기. 2.... 나머지 압축기에 동일한 기능

압축기 용량 압축기 용량

압축기. 1 용량 압축기의 연결된 용량(0-100%)을 판독 함.

압축기. 2...... 나머지 압축기에 동일한 기능

압축기 운전 시간 압축기 운전 시간

리셋 운전시간/

이후의 압축기를 위해 모든 시간 카운터 및 기동 카운터를 초기화합니다.

사이클 압축기.1 운전 L 압축기의 총 운전 시간을 판독할 수 있습니다(시간 단위).

압축기.2..... 나머지 압축기에 동일한 기능

압축기 사이클 압축기 사이클

압축기.1 전체

압축기가 기동된 횟수를 판독할 수 있습니다.

사이클

Comp.2..... 나머지 압축기에 동일한 기능

압축기 서비스 압축기 서비스

압축기.1 서비스 이 압축기 없이 제어기가 조절 기능을 수행할 수 있도록 압축기를 작동 불가 상태로

만들었습니다. No = 정상 조절 Yes = 압축기 없이 조절 기능이 수행되며, 이로 인한 알람이 발생하지 않습니다.

압축기.2..... 나머지 압축기에 동일한 기능

흡입 그룹 B. 흡입 그룹 A 아래의 설명을 참조하십시오. (Bitzer CRII는 흡입 그룹 B에서 사용할 수 없습니다.)

제어 상태 조절 상태

제어 상태 응축기 회로의 상태를 판독할 수 있습니다. 예:

• Main Sw. off - 메인 스위치 = OFF

• Ready - 용량 제어 준비됨

• Running - 용량 제어가 정상 작동 모드 중

• 모든 압축기가 정지되었기 때문에 용량 제어가 중지됨

• Manual ctrl - 용량 제어가 수동 제어 모드로 설정됨

• High Pc/Sd - 높은 Pc/높은 Sd 방지 기능으로 인해 용량이 100%로 강제됨

• Safety limit - 외부 HP 스위치/HP 안전/Sd 안전 한계값 위반으로 인해 용량이

100%로 강제됨

• Night limit - 야간 소음기 제한으로 인해 용량 제어가 제한됨 제어 온도. 조절 센서의 현재 값을 판독 함. 기준 총 조절 기준값을 판독 함. 운전 용량 연결된 용량을 총 용량의 %로 판독 함. 요구되는 용량 원하는 연결 용량을 총 용량의 %로 판독 함. 작동중인 팬 수 작동 중인 팬 수를 판독 함. Tc 포화 온도. 측정된 Pc 압력을 온도로 변환한 값을 판독 함. Pc 압력 압력 트랜스미터 Pc로 측정된 압력을 판독 함. S7 매체 센서 S7을 사용하여 측정한 매체 온도를 판독 함. (“Fan configuration” 도중에

S7을 조절 센서로 선택한 경우에만).

Sc3 응축기

센서 Sc3을 사용하여 측정한 실외 온도를 판독 함.

공기온도. 열회수 상태 열 회수 기능의 상태를 판독 함. HP 안전 스위치 HP 안전 스위치의 상태를 판독 함.

제어 설정 제어 설정

제어 모드 조절 유형

조절은 일반적으로 “Auto”로 설정되지만 “Off” 또는 “Manual”로 변경될 수 있습니다. “Manual”로 설정된 경우 용량이 %로 강제 설정될 수 있습니다.

설정점 응축기 조절의 설정점을 입력합니다.

유체 기준값으로 조절하는 경우, 값도 설정합니다(실외 온도 센서 오류 시 사용되는 설정점 값).

Yes /No Fac: No

MAN / OFF / AUTO Fac: AUTO 최소: 0 % 최대: 100%

최소: -25°C (-1.0 bar) 최대: 90°C (159 bar) Fac: 35°C (15.0 bar)

12 사용자 가이드 RS8GY439 © Danfoss 2016-11 AK-PC 551

Sc3 오프셋 유체 기준으로 조절할 때의 온도 오프셋입니다.

조절 기준값 = Sc3 측정 + Sc3 오프셋

최소 기준 허용되는 최저 조절 기준값을 설정합니다.

최대 기준 허용되는 최고 허용 기준값을 설정합니다.

열 회수 SP 열 회수 기능에 대한 온도 설정점(구성 중 이 기능을 선택한 경우에만 해당)

열 회수. 램프다운 열 회수 이후 조절 기준값의 램프다운

열 회수가 끝난 후에 응축기 압력 기준값을 얼마나 빨리 정해야 하는지를 설정합니다. 변동량을 분당 캘빈 온도로 입력하십시오.

야간 용량 제한 야간 용량 제한

속도 제어를 사용하여 조절할 경우 여기에서 팬 속도를 제한할 수 있습니다. 단계별 작동 중에 단계별 프로세스의 시작이 제한됩니다.

증폭 계수 Kp PI 조절의 증폭 계수

Kp 값이 감소하면 조절이 보다 부드럽게 이루어집니다.

통합 시간 Tn PI 조절의 통합 시간

Tn 값이 증가하면 조절이 보다 부드럽게 이루어집니다.

팬 구성 팬 구성

제어 센서 조절 센서 선택:

• Pc 압력 트랜스미터

• S7 매체 온도 센서(안전 모니터링을 위해 Pc가 설치되어야 함)

기준 모드 조절 기준값을 설정합니다.

• 고정 기준값: 여기에 있는 기준값이 정의된 설정점이 됩니다.

• 가변 기준값: 여기에 있는 기준값이 실외 온도(Sc3로 측정)를 따릅니다.

용량 제어 모드 팬을 제어해야 하는 방법을 설정합니다.

• Variable: 아날로그 출력의 0-10 V 신호로 팬을 제어합니다. “VSD Start via DO” 에서 정의되는 경우, 릴레이가 주파수 컨버터를 기동하고 정지할 수 있습니다.

• Step: 릴레이를 통한 팬의 on/off 제어

• Variable + step. 신호가 병렬이므로 예를 들어 주파수 컨버터가 고장 나는 경우,

외부 권선을 스텝으로 전환할 수 있습니다.

팬 수 여기에 팬 수를 입력합니다.

단계별 작동의 경우, 릴레이 수를 선택합니다. 릴레이는 순차적으로 컷인/컷아웃됩니다 (예: 123-321). 속도 제어의 경우 1 이상을 선택합니다. 릴레이가 예약되지 않지만 설정을 통해 팬을 모니터링할 수 있습니다.

제어 유형 일반적으로 PI-조절이 사용되지만 시스템 설계상 필요할 경우 P-조절로 변경할 수

있습니다.

• PI Ctrl: 기준값과 측정값 사이에서 편차를 최소화하면서 조절을 수행합니다.

• P-band ctrl: 비례 제어 후에 용량이 컷인됩니다.

VSD 기동 속도 주파수 컨버터의 시작 값을 설정합니다.

이 값은 VSD min. speed 값보다 커야 합니다.

VSD 최소 속도 주파수 컨버터의 최소 속도를 설정합니다.

보다 낮은 용량이 필요한 경우에는 0% 용량까지 최소 속도를 계속 낮게 유지해야 합니다. 0% 용량에서는 시스템이 완전히 정지됩니다.

DO를 통한 VSD 기동릴레이를 주파수 컨버터 기동/멈춤 기능에 연결해야 하는지를 정의합니다.

• No: 릴레이 없음

• Yes: 주파수 컨버터를 작동해야 할 때 릴레이가 작동합니다.

팬 안전 모니터 응축기 팬의 안전 모니터링을 수행해야 하는지를 정의합니다.

• None: 모니터링 없음

• Individual: 각 팬에 DI 입력이 예약됨

• Common: 모든 응축기 팬에 공통인 DI 입력이 예약됨.

압축기적용 팬 OFF 모든 압축기가 정지되었을 때 팬을 제어하는 방법을 선택합니다.

• 정상 조절: 정상 조절에 맞춰 팬을 제어해야 합니다.

• 에너지 최적화: 기준값 5-15 K 이상의 p-band에서 팬 용량이 0%에서 49% 사이로

유지됩니다.

DI를 통한 열 회수 DI 입력의 신호를 통해 열 회수 주기를 시작해야 하는지를 정의합니다.

• No: 기능 없음

• Yes: DI 입력이 예약됩니다. 신호가 등록되면 열 회수 기능 기준이 활성화됩니다.

최소: 0 K 최대: 20 K Fac: 6 K

최소: -25°C (-1.0 bar) 최대: 100°C (159 bar)

Fac: 10°C (5.0 bar)

최소: -25°C (-1.0 bar) 최대:

100°C (159 bar)

Fac: 50°C (35.0 bar) 최소: 20°C (-1.0 bar)

최대: 90°C (159 bar)

Fac: 50°C (30.0 bar)

최소: 0,1 K 최대: 100 K Fac: 1 K

최소: 0 % 최대: 100% Fac: 100%

최소: 0,5 최대: 50 Fac: 10

최소: 10 s 최대: 900 s Fac: 180 s

AI-demand

Pc / S7 Fac: Pc

AI-demand

Setpoint / Floating Fac: Setpoint

AO-demand

Step / Speed Fac: Step

DO-demand

최소: 0 최대: 8 Fac: 0

P / PI Fac: PI

최소: 0% 최대: 60% Fac: 35%

최소: 0% 최대: 40% Fac: 20%

DO-demand

Yes / No Fac: No

DI-demand

공통 /개별 Fac: None

정상/최적화 Fac.: Normal

DI-demand

Yes / No Fac: No

AK-PC 551 사용자 가이드 RS8GY439 © Danfoss 2016-11 13

팬 상태 팬 상태

팬 속도 원하는 응축기 팬의 판독값이 % 단위로 제공됩니다. VSD 기동/정지 팬 작동(주파수 컨버터) 상태를 판독할 수 있습니다. 팬 1 릴레이 1(1단 또는 주파수 변압기 릴레이)의 상태가 표시됩니다.

팬 2..... 릴레이 2, 3 등( 2, 3단 등)의 상태가 표시됩니다.

팬 운전 시간 팬 운전 시간

VSD 전체 운전시간 팬 작동(주파수 컨버터 작동) 시간을

팬 1 전체 운전시간 팬 릴레이 1이 On 위치에 있던(주파수 변압기가

팬 2..... 나머지 팬에 동일한 기능

팬 사이클

VSD 사이클 팬 기동(주파수 컨버터) 수를 판독할 수 있습니다. 팬 1 전체 사이클 팬 릴레이 1이 On 위치에 있던(주파수 컨버터가

팬 2... 나머지 팬에 동일한 기능

안전 모니터링

PoA 최소 제한 최소 PoA에 안전 한계값

PoA 최대 알람 높은 PoA에 대한 알람 한계값

PoA 최대 지연 PoA 최대 알람을 내보낼 때까지의 지연 시간

과열도 최소 제한 A 부족 과열도에 대한 알람 한계값

과열도 최대 제한 A 과잉 과열도에 대한 알람 한계값

과열도 지연 A 부족 또는 과잉 과열도에 대해 알람을 내보낼 때까지의 지연 시간

SdA 최대 제한 최대 SdA에 대한 안전 한계값

PoB 최소 제한 흡입 그룹 B에 동일한 설정 PoB 최대 알람 PoB 최대 지연 과열도 최소 제한 B 과열도 최대 제한 B 과열도 지연 B SdB 최대 제한 Pc 최대 제한 최대 Pc에 대한 안전 한계값

Tc 최대 제한 최대 Tc에 대한 안전 한계값

Pc 최대 지연 Pc 최대 알람에 대한 타임 지연

DI를 통한 HP 스위치 HP 스위치로부터의 신호

안전 재기동 타임 안전 커아웃 이후의 지연 기동

센서 알람 초기화 센서 오류 이후의 알람 초기화

판독할 수 있습니다.

켜져 있던) 시간이 표시됩니다.

팬 기동 횟수

켜져 있던) 시간이 표시됩니다. 제어기는 팬이 지난 24시간 내에 작동을 했는지 확인합니다. 작동하지 않은 경우, 5분 안에 강제로 시작되고, 다른 팬과 교대하도록 합니다.

낮은 값이 등록되면 모든 압축기가 컷아웃됩니다.

높은 값이 등록되면 알람이 발생합니다.

부하 제한 중에 보다 높은 값이 등록되면 Po가 기준값으로 돌아올 때까지 부하 제한이 취소됩니다.

(과열도는 흡입관에서 PoA 및 SsA에 의해 측정됩니다.)

설정된 값보다 10 K 낮으면 압축기 용량이 감소하고 전체 응축기 용량이 컷인됩니다. 임계값에 도달하면 전체 압축기 용량이 컷아웃됩니다.

Pc가 여기에 설정된 값에서 3 K를 뺀 값을 초과하면 전체 응축기 용량이 컷인되고 압축기 용량이 30초마다 1/3씩 감소합니다. Pc가 임계값을 초과하면 전체 압축기 용량이 즉시 컷아웃되고 지연 시간이 만료될 때 알람이 발생합니다.

위에 있는 Pc max. limit에 대한 설정을 여기에서 온도로 판독할 수 있습니다.

타임 지연이 경과된 후에야 알람이 발생합니다.

DI 입력으로부터 신호를 수신해야 하는지를 정의합니다. 신호 상태를 판독할 수 있으며, 알람을 연결할 수 있습니다. 신호가 수신되면 압축기 용량이 컷아웃됩니다.

“Sd max. limit”, “Pc max. limit” 또는 “Po min. limit”으로 인해 안전 컷아웃이 발생하는 경우 정해진 기간 동안 압축기를 정지 상태로 유지해야 합니다. 해당 시간을 여기에서 설정할 수 있습니다.

센서 오류가 발생할 때 지정된 시간(분) 안에 정상 신호를 등록해야 제어기가 알람을 초기화할 수 있습니다. 센서 신호가 정상이 되는 즉시 조절이 재개됩니다.

최소: -120°C (-1.0 bar) 최대: 30°C (159 bar)

Fac: -40°C (0.5 bar)

최소: -30°C (-1.0 bar) 최대: 100°C (159 bar)

Fac: 100°C (5.0 bar)

최소: 0 min. 최대: 240 min. Fac: 5 min.

최소: 0 K 최대: 20 K Fac: 0 K

최소: 20 K 최대: 80 K Fac: 80 K

최소: 0 min. 최대: 60 min. Fac: 5 min.

최소: 0°C 최대: 195°C Fac: 80°C

최소: -1 bar 최대: 159 bar Fac: 40 bar

최소: 0 min. 최대: 240 min. Fac: 0 min.

DI-demand

Yes /No Fac: No

최소: 0 min. 최대: 60 min. Fac: 1 min.

최소: 0 min. 최대: 30 min. Fac: 10 min.

14 사용자 가이드 RS8GY439 © Danfoss 2016-11 AK-PC 551

일반적인 기능

DI 알람 일반 on/off 알람

DI 알람 기능 수 1. 몇 개의 일반 알람이 있어야 하는지를 정의합니다.

DI1 알람 텍스트 다음 알람 텍스트를 선택할 수 있습니다.

Di1 알람 지연 DI1 알람의 지연 시간

DI2....3 DI2 알람 및 DI3 알람에 대한 동일한 설정 옵션입니다.

온도 조절기 일반 온도 조절기

온도조절기 컷인 온도 조절기가 컷인될 온도 값을 설정합니다.

온도조절기 컷아웃 온도 조절기가 컷아웃될 온도 값을 설정합니다.

온도조절기 온도 온도 조절기의 현재 센서 온도를 판독할 수 있습니다.

시스템

지연 디스플레이에서 뷰 선택

언어 다음 언어 중에서 선택합니다.

단위 장치

압력 단위 압력 단위

온도 단위 온도 단위

타임 포멧 타임 포멧

화면 보호기 시간 화면 보호기 시간

사용자 로그아웃 타임로그오프 시간

디스플레이 조정 대비 조정

조절 기능과 관련되지 않은 알람을 최대 3개까지 정의할 수 있습니다. 입력에서 신호가 수신될 때 제어기는 관련 지연 시간이 경과된 후에야 알람을 발생합니다. 알람을 on/off 신호에 대해 활성화되도록 설정할 수 있습니다. 알람에 대한 알람 텍스트를 입력할 수 있습니다. 이 텍스트는 디스플레이에서 볼 수 있으며 시스템 장치로 보낼 수 있습니다.

1. 부속 알람 텍스트를 정의합니다.

2. 알람의 지연 시간을 설정합니다.

3. I/O 구성으로 이동하고 사용 가능한 디지털 입력을 선택합니다. 이 입력을

“General alarm (no.)”으로 설정합니다.

4. 후속 메뉴에서 알람을 on/off 신호에 대해 활성화할 것인지를 정의합니다.

• 일반 알람

• 고압 알람

• 저압 알람

• 고온 알람

• 저온 알람

• 오일 레벨 알람

• 오일 온도 알람

• 냉매액 레벨 알람

• 누설 감지 알람

• 인버터 고장

한 개의 일반 온도 조절기를 정의할 수 있습니다.

1. 기능을 정의합니다.

2. I/O 구성으로 이동하고 사용 가능한 아날로그 입력을 선택합니다.

이 입력을 “Saux thermostat”으로 설정합니다.

3. I/O 구성으로 이동하고 사용 가능한 릴레이 출력을 선택합니다.

출력을 “thermostat”으로 설정합니다.

(센서 입력을 정의하고 메인 스위치를 “On”으로 설정한 후에만)

영어, 독일어, 프랑스어, 덴마크어, 스페인어, 이탈리아어, 포르투갈어, 네덜란드어, 러시아어, 폴란드어, 체코어, 터키어, 헝가리어, 크로아티아어, 세르비아어, 루마니아어

SI 또는 Imperial(압축기 용량을 미국 값으로 설정할 때)을 선택합니다.

bar 또는 PSIG를 선택합니다.

°C 또는 °F를 선택합니다.

12시간 또는 24시간 형식을 선택합니다.

일정 시간 동안 아무런 버튼도 누르지 않으면 디스플레이의 밝기가 최소화됩니다. 작업을 새로 시작하면 다시 밝아집니다.

일정 시간 동안 버튼을 누르지 않으면 화면이 개요 디스플레이로 돌아갑니다. 이 이후에는 사용자가 다시 로그온해야 합니다. 시간을 변경하는 경우, 새 시간은 다음에 사용자가 로그인할 때 적용됩니다. 타임아웃 시간이 경과될 때까지 기다리지 않고 로그아웃하려면 개요 디스플레이로 이동하고 “X” 버튼을 3초간 누르십시오.

DI-demand

최소: 0 최대: 3 Fac: 0

최소: 0 min. 최대: 360 min. Fac: 5 min.

AI-demand

Yes / No Fac: No

최소: -50°C 최대: 150°C Fac: 5°C

최소: -50°C 최대: 150°C Fac: 10°C

Fac: UK 영어

SI / Imperial Fac: SI

Bar / PSIG Fac: bar

°C / °F Fac: °C

12 / 24 Fac: 24 h

최소: 1 min. 최대: 60 min. Fac: 1 min.

최소: 1 min. 최대: 60 min. Fac: 2 min.

최소: 0 최대: 100 Fac: 30

AK-PC 551 사용자 가이드 RS8GY439 © Danfoss 2016-11 15

I/O 구성

패스워드 액세스 코드

패스워드 단계 1 패스워드 단계 2 패스워드 단계 3

세 가지 레벨의 액세스 코드로 제어기 설정을 보호할 수 있습니다. 레벨 1: 주간 계획 변경과 같은 최종 사용자 설정 레벨 2: 설치 프로그램 레벨 조정 레벨 3: 시스템 설정 구성(구성 메뉴) 액세스 코드는 001에서 999 사이의 숫자입니다.

실시간 클락 날짜 및 시간

주간 계획 및 알람 기능에서 사용됩니다.

주간 스케줄 주간 계획

매장의 개점 및 폐점 시간을 설정합니다. 흡입 압력 그리고 야간의 보다 낮은 팬 속도를 위해 조절 기준을 변경하는 데 이 시간을

사용할 수 있습니다. 월요일 개점 개점 시간, 월요일 월요일 폐점 폐점 시간, 월요일

Tuesday op..... 나머지 요일의 시간

네트워크 네트워크

모드버스 주소 데이터 통신을 통해 시스템 장치에 연결된 경우 제어기의 주소를 설정합니다.

Baudrate

시스템 장치는 보통 38.4로 통신합니다.

시스템 장치에서 예를 들어, “SLV” 모드(19.2)로 변경되는 경우, 설정은 여기 제어기

에서 19.2로 변경해야 합니다.

시리얼 모드 이 값을 변경해서는 안 됩니다.

공장 초기화 공장 설정으로 돌아가기

이 기능이 “YES”로 설정되면 모든 설정이 공장 기본 설정으로 돌아가고 알람 목록이

지워집니다.

개별 입력 및 출력에 대한 기능을 선택할 수 있습니다. 결함이 있는 설정을 방지하기 위해 흡입 그룹 및 응축기의 구성 메뉴를 통해 설정된 기능만 선택하십시오.

디지털 출력의 경우, 디지털 입력의 경우, 아날로그 출력의 경우,

활성화된 릴레이 아니면 비활성화된 릴레이에 대해 기능을 작동할 것인지를 정의합니다. 중단되거나 차단된 스위치에 대해 기능/알람을 작동할 것인지를 정의합니다.

출력 신호가 0-5 V여야 하는지 아니면 0-10 V여야 하는지를 정의합니다.

아날로그 입력의 경우 다음을 정의합니다.

온도 센서: 일반적으로 온도 센서는 Pt1000 모델이지만, 디지털 스크롤/스트림 토출 가스 온도 모니터링의 경우에는 NTC 86K@25°C도 선택할 수 있습니다. 보정값(+/- 10°C) 압력 센서: 신호 유형: 0-20mA, 4-20mA, AKS32(1-5V) 또는 AKS32R(5 V 공급 전압의 10-90% 비율 척도) 최소 및 최대 압력 범위 보정값(+/- 5.0 bar) “Quick configurations” 또는 “Wizard”를 사용하여 제어기를 설정한 경우에는 입력 및 출력이 자동으로 설정됩니다(자세한 내용은 “Quick configuration” 또는 “Wizard” 항목 참조). 제한 사항: 디지털 스크롤 또는 스트림 압축기에 대한 PWM 출력은 DO5 또는 DO6에서만 선택할 수 있습니다. 전류 신호가 0-20 mA 또는 4-20 mA인 압력 트랜스미터는 아날로그 입력 AI1-AI4에 배치되어야 합니다. 참고: 기능이 입력 또는 출력에 연결되어 있는 상태에서 이후 구성에서 선택 취소되면, 해당 기능은 느낌표(!)로 표시됩니다. 이 경우에는 구성에서 기능을 활성화하거나 해당 입력 또는 출력에서 기능을 선택 취소해야 합니다.

디지털 출력

1: 2: 3: 4: . . 8:

On/off 출력

출력을 사용해야 하는 기능이 정의되어 있으면 사용 가능한 릴레이 출력 중 하나에서

해당 기능을 선택할 수 있습니다.

릴레이를 선택하고 설정을 계속하십시오. 마지막 설정에서는 릴레이에 연결할

기능을 선택하고, 해당 기능이 릴레이가 활성화되어 있을 때 아니면 비활성화되어

있을 때 작동할 것인지를 선택할 수 있습니다. 주의! 릴레이 출력은 언로더 밸브에서

변환되어서는 안 됩니다. 제어기가 자동으로 기능을 변환합니다.

압축기가 작동하지 않을 때는 바이패스 밸브에 전압이 없습니다.

압축기가 기동되기 직전에 전원이 연결됩니다.

잦은 on/off 전환이 필요한 기능(예: 스크롤 압축기, Stream 또는 Bitzer CRII에 있는

언로더)이 있으면 해당 연결에 솔리드 스테이트 릴레이를 사용하십시오. 출력 번호 5

및 6에 솔리드 스테이트 릴레이가 있습니다.

디지털 입력

1: 2: 3: ..

On/off 입력

입력을 사용하는 기능이 정의되어 있으면 사용 가능한 on/off 입력 중 하나에서 해당

기능을 선택할 수 있습니다.

입력을 선택하고 설정을 계속하십시오. 마지막 설정에서 입력에 연결할 기능을 선택할

수 있습니다. 8:

Fac: 100 Fac: 200 Fac: 300

년, 월, 날짜 시간, 분

시간, 분 시간, 분

최소: 0 1 최대: 120 Fac: 1

Fac: 384

Fac: 8E1

On Off

16 사용자 가이드 RS8GY439 © Danfoss 2016-11 AK-PC 551

아날로그 출력

3: 4:

0-10 V 출력

가변 전압 아웃렛을 사용해야 하는 기능이 정의되어 있으면 사용 가능한 AO 출력 (AO3 및 AO4만 사용 가능) 중 하나에서 해당 기능을 선택할 수 있습니다. 두 출력 중 하나를 선택하고 설정 프로세스를 계속하십시오. 마지막 설정에서 출력에 연결할 기능을 선택할 수 있습니다.

0-10 V 0-5 V

아날로그 입력

I/O Status

디지털 출력

디지털 입력

아날로그 출력

아날로그 입력

I/O 요약

I/O 수동 제어

디지털 출력 릴레이 출력의 수동 제어

아날로그 출력 아날로그 출력의 수동 제어

알람 우선

일반

흡입 그룹 A

흡입 그룹 B

응축기

1: 2: 3: 4: . . 8:

1: . 8:

3: 4:

1: . 8:

DO: Max 8, Used:__ DI: Max 8, Used:__ AO: Max 2, Used:__ AI: Max 8, Used:__

대기 모드: 센서 에러: 냉매: 수동 출력:

저압: 고압: 압축기 안전:

고압: 팬 안전:

아날로그 입력

온도 센서 또는 압력 트랜스미터를 사용해야 하는 기능이 정의되어 있으면 사용 가능한 AI 입력 중 하나에서 해당 기능을 선택할 수 있습니다. 입력을 선택하고 설정을 계속하십시오. 마지막 설정에서 입력에 연결할 기능을 선택할 수 있습니다. Saux는 일반 온도 조절기의 센서입니다. (고압용 A 타입 AKS 2050 압력 트랜스미터가 AKS 32R로서 신호를 전달합니다.)

on/off 출력의 상태

기능이 on인지 off인지를 확인할 수 있습니다.

on/off 입력의 상태

기능/알람의 상태를 확인할 수 있습니다.

아날로그 출력 상태

출력 신호의 크기를 최대 신호 %로 볼 수 있습니다.

아날로그 입력 상태

제어기가 수신한 압력 및 온도 값을 볼 수 있습니다. 값에는 보정이 포함됩니다.

사용된 입력 및 출력

얼마나 많은 입력 및 출력을 사용할 수 있는지를 확인할 수 있습니다. 이 양을 구성된 양과 비교할 수도 있습니다. 너무 많이 정의된 경우에는 느낌표(!)가 나타납니다.

정상 조절 중에는 릴레이의 기능이 “Auto”로 설정됩니다. 수동 작동의 경우에는 기능이 “On” 또는 “Off”로 전환됩니다. 수동 작동을 완료한 후에 “Auto”로 전환하는 것을 잊지 마십시오.

정상 조절 중에는 출력의 기능이 “Auto”로 설정됩니다. 수동 작동의 경우에는 기능이 먼저 “Manual”로 변경되며, 이 이후에 출력 신호를 0-100%로 변경할 수 있습니다. 수동 작동을 완료한 후에 “Auto”로 전환하는 것을 잊지 마십시오.

알람 우선

특정 사건이 발생할 경우 제어기에서 알람을 내보냅니다. 각 사건은 각 알람의 중요도를 나타내도록 설정되어 있지만, 각각의 중요도를 수정할 수도 있습니다. 다음 우선 순위 레벨 중에서 선택하십시오.

Critical: 높은 수준의 주의가 필요한 중요한 알람입니다. Severe: 중요도가 중간 수준인 알람입니다. Normal: 중요하지 않은 알람입니다. Disable: 이 우선 순위 레벨로 설정된 알람은 취소됩니다.

알람에 대한 공장 설정은 21 페이지에서 확인할 수 있습니다.

압력 신호:

AKS 33 AKS 32R AKS 32 2-10 V 0-20 mA 0-10 V 0-5 V

온도 신호:

NTC-86K Pt 1000 ohm

None

Auto / On / Off

Auto / Man

0-100%

Critical Servere Normal Disable

AK-PC 551 사용자 가이드 RS8GY439 © Danfoss 2016-11 17

빠른 설정

빠른 구성

이 설정은 다음 압축기와 팬을 위한 입력 및 출력을 예약합니다.

다음 페이지에 다양한 연결이 나와 있습니다.

어플리 케이션 번호

17 16 15 14 13 12 11 10 4CDA + FS 1 3 x 9 3CDA + FS 1 2 x 8 3CDA + 3F 1 2 3 7 2CDA + 2F 1 1 2 6 4CSA + FS 1 3 x 5 4CA + FS 4 x 4 4CA + 4F 4 4 3 3CSA + FS 1 2 x 2 3CA + FS 3 x 1 3CA + 3 F 3 3 0 None 선택한 후에는 설정이 “None”으로 돌아갑니다.

지연 흡입 그룹 A 흡입 그룹 B 응축기

3CDA + 2CB + FS 2CDA + 2CB + 3F 3CSA + 2CB + FS 2CSA + 2CB + 3F 4CA + 3CB + FS 3CA + 2CB + FS 2CA + 2CB + 3F

속도 디지털

(스크롤 /

스트림)

1 2 2 x

1 1 2 3 1 2 2 x 1 1 2 3

1스텝 1스텝 스텝 속도

4 3 x 3 2 x 2 2 3

설정 마법사

선택한 후에 다음을 수행해야 합니다.

1. 냉매 유형을 설정합니다.

2. 압력 트랜스미터 유형을 확인합니다.

3. 압력 트랜스미터의 최소 및 최대 설정을 확인합니다.

공장 설정: Po A/B = AKS 32R, min=-1.0 bar, max.=12 bar Pc = AKS 32R, min. = -1.0 bar, max. = 34 bar SdA = NTC 86K

이 마법사는 선택하는 옵션에 따라 약 총 20~35개 디스플레이 화면에 걸쳐 필요한 설 정을 안내합니다. 선택에 따라 특정 입력 및 출력에 연결될 수도 있습니다. 이 연결은 IO 구성 메뉴에서 직접 확인할 수 있습니다. 해당되는 경우 20 페이지를 참조하십시오.

18 사용자 가이드 RS8GY439 © Danfoss 2016-11 AK-PC 551

Fan

C1A C2A C3A C1B C2B Main

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Sw.

C1A C2A C1B C2B Main

Digi

Sw.

C1 C2 C3 C4 Main

C1 C2 C3 Main

C1 C2 Main

Digi

AO3 AO4 AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 DI1 DI2 DI3 DI4 DI5 DI6 DI7 DI8

On/Off 아날로그 아날로그 디지털

DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8

PoA PoB Pc Sc3 SdA

Alarm Fan

C2B Fan

Speed

VSD

Fan1 Fan2 Fan3 PoA PoB Pc Sc3 SdA

PWM

PoA PoB Pc Sc3 C1A C2A C3A C1B C2B Main

Fan

Alarm C1A

PoA PoB Pc Sc3 C1A C2A C1B C2B Main

Speed

VSD

PoA PoB Pc Sc3 C1A C2A C3A C4A C1B C2B C3B Fan

Speed

PoA PoB Pc Sc3 C1A C2A C3A C1B C2B Main

Speed

Alarm Fan

Speed

VSD

PoA Pc Sc3 SdA

Alarm Fan

Fan

PoA Pc Sc3 SdA

Speed

Alarm Fan

VSD

Fan

PWM

Speed

VSD

Fan2 Fan3 Alarm PoA Pc Sc3 SdA

PWM

Alarm PoA Pc Sc3 SdA

PWM

PoA Pc Sc3 C1 C2 C3 C4 Main

Fan

Alarm C1

PoA Pc Sc3 C1 C2 C3 C4 Main

Speed

Alarm Fan

VSD

Speed

VSD

PoA Pc Sc3 C1 C2 C3 Main

Fan

Alarm C1

PoA Pc Sc3 C1 C2 C3 Main

Speed

Alarm Fan

VSD

Speed

VSD

어플리케이션 번호 지연 출력 입력

“Quick conﬁgurations”에서 사용되는 연결

17 3CDA + 2CB + FS C1A C2A C3A C1B C1A

16 2CDA + 2CB + 3F C1A C2A C1B C2B C1A

15 3CSA + 2CB + FS C1A C2A C3A C1B C2B Fan

14 2CSA + 2CB + 3F C1A C2A C1B C2B Fan1 Fan2 Fan3 Alarm C1A

13 4CA + 3CB + FS C1A C2A C3A C4A C1B C2B C3B Alarm Fan

12 3CA + 2CB + FS C1A C2A C3A C1B C2B Fan

11 2CA + 2CB + 3F C1A C2A C1B C2B Fan1 Fan2 Fan3 Alarm PoA PoB Pc Sc3 C1A C2A C1B CB2 Main

10 4CDA + FS C1 C2 C3 C4 C1

9 3CDA + FS C1 C2 C3 C1

8 3CDA + 3F C1 C2 C3 Fan1 C1

7 2CDA + 2F C1 C2 Fan1 Fan2 C1

6 4CSA + FS C1 C2 C3 C4 Fan

5 4CA + FS C1 C2 C3 C4 Fan

4 4CA + 4F C1 C2 C3 C4 Fan1 Fan2 Fan3 Fan4 PoA Pc Sc3 C1 C2 C3 C4 Main

3 3CSA + FS C1 C2 C3 Fan

2 3CA + FS C1 C2 C3 Fan

1 3CA + 3 F C1 C2 C3 Fan1 Fan2 Fan3 Alarm PoA Pc Sc3 C1 C2 C3 Main

0 None

디스플레이 뷰의 예:

3CDA + 2CB + FS = 3 압축기, 하나는 디지털, 흡입 그룹 A + 2 압축기, 흡입 그룹 B + 1 팬(속도 제어)

설정 마법사를 사용할 때의 연결

설정 마법사를 사용하여 구성한 경우에는 다음의 우선 순위에 따라 제어기가 선택된 기능 입력 및 출력에 자동으로 할당합니다.

디지털 출력(DO1-DO8):

• 디지털 스크롤, 스트림 또는 Bitzer CRII에 대한 용량 제어를 위한 펄스 출력이 솔리드 스테이트 출력 DO5 및 DO6에 배치됩니다.

• 흡입 그룹 A 및 B 각각에 대한 압축기 기동 및 언로더

• 팬

• 인젝션 ON

• 알람

디지털 입력(DI1-DI8):

• 흡입 그룹 A 및 B 각각에 대한 압축기 안전 입력

• 팬 안전 입력

• 외부 메인 스위치(기동/정지)

• HP 안전 스위치

• 흡입 그룹 A 및 B 각각에 대한

LP 안전 스위치

• 야간 상태

• 열 회수

• 로드 세딩

• 일반 알람 입력 DI1-DI3

아날로그 출력(AO3-AO4)

• 흡입 그룹 A 및 B 각각에 대한 압축기 속도 제어

• 응축기 속도 제어

각 입력 및 출력에 대한 기능 할당은 “IO configuration”에서 조절할 수 있습니다. 다음은 압축기 3개 및 팬 3개의 예입니다.

아날로그 입력(AI1-AI8)

• AI1 및 AI2 각각에 PoA 및 PoB 흡입 압력이 위치함

• Pc 응축기 압력이 AI3에 위치함

• Sc3 실외 온도가 AI4에 위치함

S4A 및 S4B 매체 온도

• S7 매체 온도, 응축기

• 흡입 그룹 A 및 B 각각에

대한 디지털 스크롤/스트림 압축기의 Sd 압축기. 1 토출 가스 온도

• 흡입 그룹 A 및 B 각각에 대한 Ss 흡입 가스 온도

• 흡입 그룹 A 및 B 각각에 대한 Sd 토출 가스 온도

• 일반 온도 조절기를 위한 Saux

이 이미지에서는 설정에서 몇 개의 출력과 입력이 제공되는지를 볼 수 있습니다.

알람 목록

알람 텍스트 이유 우선 순위

일반 알람 대기 모드 (Main sw. OFF) 내부 또는 외부 메인 스위치(DI 입력 "Main Switch")로 인해 제어가 중지될 경우의 알람 대기 모드 정상 PoA 센서 에러 PoA로부터의 압력 트랜스미터 신호 결함 PoB 센서 에러 PoB로부터의 압력 트랜스미터 신호 결함 S4A 센서 에러 S4A 매체 온도 센서로부터의 온도 신호 결함 S4B 센서 에러 S4B 매체 온도 센서로부터의 온도 신호 결함 SsA 센서 에러 SsA 흡입 가스 온도로부터의 온도 신호 결함 SsB 센서 에러 SsB 흡입 가스 온도로부터의 온도 신호 결함 SdA 센서 에러 SdA 토출 가스 온도 Sd로부터의 온도 신호 결함 SdB 센서 에러 SdB 토출 가스 온도 Sd로부터의 온도 신호 결함 Pc 센서 에러 Pc로부터의 압력 트랜스미터 신호 결함 S7 센서 에러 응축기에 있는 S7 매체 센서로부터의 온도 신호 결함 Sc3 센서 에러 응축기에 있는 Sc3 공기부터의 온도 신호 결함 Sd Comp. 1A 센서 에러 디지털 스크롤/스트림 압축기에 있는 "Sd comp. 1A" 토출 가스 온도로부터의 온도 신호 결함 Sd Comp. 1B sensor error 디지털 스크롤/스트림 압축기에 있는 "Sd comp. 1B" 토출 가스 온도로부터의 온도 신호 결함 Saux - 센서 에러 Saux 온도 조절기 센서로부터의 온도 신호 결함 냉매 미선택 냉매가 선택되지 않았을 경우의 알람 냉매 미설정 정상 수동모드 시 출력 출력이 수동 모드로 설정됨 수동모드 시 출력 정상 IO 구성 에러 일부 입력 및 출력 기능이 하드웨어 입력 또는 출력에 할당되지 않음* (설정할 수 없음) 정상 GA1 - "Alarm text" 일반 알람 입력 DI 1에 대한 알람(DI 입력 "Gen. Alarm 1" - 알람 텍스트는 구성된 텍스트에

따라 다름)

GA2 - "Alarm text" 일반 알람 입력 DI 2에 대한 알람(DI 입력 "Gen. Alarm 2" - 알람 텍스트는 구성된 텍스트에

따라 다름)

GA3 - "Alarm text" 일반 알람 입력 DI 3에 대한 알람(DI 입력 "Gen. Alarm 3" - 알람 텍스트는 구성된 텍스트에

따라 다름) 흡입 A 알람 PoA 저압 흡입 압력 흡입 압력 PoA에 대한 최소 안전 한계값 위반 LP A 안전 스위치 컷아웃 외부 저압 스위치(DI 입력 "LP switch A")에 대한 하한 안전 한계값 위반 PoA 고압 흡입 압력 PoA에 대한 상한 알람 한계값 초과 고압 PoA 매우중요 SsA 고 과열도 흡입관 A에서 과열도가 너무 높음(PoA 및 SsA에 의해 측정됨) SsA 저 과열도 흡입관 A에서 과열도가 너무 낮음(PoA 및 SsA에 의해 측정됨) SdA 고 토출 온도. SdA 토출 온도에 대한 안전 예방 한계값 초과(안전 한계값보다 10K 낮음) 고 토출 온도.SdA 매우중요 Comp. 1A 고 토출 온도 디지털 스크롤/스트림/CRII 압축기의 토출 가스 온도 안전 한계값 초과 압축기 1-8A 안전 컷아웃 일반 안전 입력에서 압축기 번호 1-8이 컷아웃됨(DI 입력 "Comp.1-8 A safety") 흡입 B 알람 PoB 저 흡입 압력 흡입 압력 PoB에 대한 최소 안전 한계값 위반 저 압력 PoB LP B 안전 스위치 컷아웃 외부 저압 스위치(DI 입력 "LP switch B")에 대한 하한 안전 한계값 위반 PoB 고 흡입 압력 PoB에 대한 상한 알람 한계값 초과 고압 PoB 매우중요 SsB 고 과열도 흡입관 B에서 과열도가 너무 높음(PoB 및 SsB에 의해 측정됨) SsB 저 과열도 흡입관 B에서 과열도가 너무 낮음(PoB 및 SsB에 의해 측정됨) SdB 고 과열도 온도. SdB 토출 온도에 대한 안전 예방 한계값 초과(안전 한계값보다 10K 낮음) 고 토출 온도.SdB 매우중요 압축기. 1B 고 토출 온도 디지털 스크롤/스트림 압축기의 토출 온도 안전 한계값 초과 압축기 1-4B 안전 컷아웃 일반 안전에서 압축기 번호 1-4 B가 컷아웃됨(DI 입력 "Comp.1-4 B safety") 응축기 알람 Pc 고 응축 압력 응축 압력 Pc에 대한 상한 예방 안전 한계값 위반(안전 한계값보다 3K 낮음) HP 안전 스위치 컷아웃 외부 고압 스위치(DI 입력 "HP switch")에 대한 상한 안전 한계값 위반 공통 팬 안전 컷아웃 공통 안전 입력(DI 입력 "Fan safety")을 통해 팬 결함 보고 팬 1 안전 컷 아웃 개별 안전 입력(DI 입력 "Fan 1-8 safety")을 통해 팬 번호 1-8 결함 보고

설정

센서 에러 정상

일반 알람 1 정상

일반 알람 2 정상

일반 알람 3 정상

저압 PoA 정상

과열도 A 정상

압축기 안전 A 정상

과열도 B 정상

압축기 안전 B 정상

고압력 Pc 매우중요

팬 안전 정상

기본

값

정상

* "IO configuration error" 알람은 일부 IO 기능이 하드웨어 입력 또는 출력에 할당되지 않았을 경우에 작동합니다. 대개의 경우 그 이유는 제어기의 구성을 통해 너무 많은 기능을 선택했기 때문입니다. 메뉴 포인트 "Main menu => IO status => IO summary"로 이동합니다. 이 화면에서 특정 유형의 기능을 너무 많이 구성한 것을 확인할 수 있습니다. 이것은 느낌표 " ! "로 표시됩니다. 너무 많은 DO 기능이 구성되어 있는 화면 예시를 참조하십시오. DO 기능 수를 최대 DO 출력 수에 맞춰 문제를 해결하십시오.

센서 알람 센서 알람은 센서가 10분간 정상이면 자동으로 차단됩니다. 센서 오류를 해결한 후에 알람을 수동으로 강제 제거하려면 “Alarm detail display”로 이동하십시오. 여기에서 “X” 키를 2초 동안 누릅니다.

ERR31 외부 디스플레이의 알람 - MMIGRS2

디스플레이 통신이 제대로 수행되지 않으면 “ERR31” 오류 알림을 보냅니다. 이것은 표시된 종단이 설치되지 않았거나 디스플레이가 제어기로부터 기본 정보를 가져오는 중에 데이터 통신이 중단되었기 때문에 발생할 수 있습니다. 종단을 점검한 후에는 외부 디스플레이의 소프트웨어 버전을 확인해야 합니다. Bios 메뉴가 나타날 때까지 Enter 키와 X 키를 5초간 누르고 있으면 됩니다. 그 다음에 X 키를 누르고 오른쪽 하단 모서리에 있는 소프트웨어 버전을 확인하십시오. 소프트웨어 버전은 1.13 이상이어야 합니다.

디스플레이의 소프트웨어 버전을 확인한 후에는 다음과 같이 디스플레이 설정을 확인합니다.

1. Bios 메뉴가 나타날 때까지 Enter 키와 X 키를 5초간 누릅니다.

2. “MCX selection“ 메뉴를 선택합니다.

- “Clear UI“ 줄을 선택하고 Enter를 누릅니다.

- “Autodetect“ 줄을 선택하고 Enter를 누릅니다.

3. X 키를 눌러 Bios 메뉴로 돌아갑니다.

4. “COM selection“ 메뉴를 선택합니다.

- “CAN“ 줄을 선택하고 Enter를 누릅니다.

5. X 키를 눌러 Bios 메뉴로 돌아갑니다.

6. “Start up mode“ 메뉴를 선택합니다.

- “Remote application” 줄을 선택하고 Enter를 누릅니다.

7. X 키를 눌러 Bios 메뉴로 돌아갑니다.

8. “CAN“ 메뉴를 선택합니다.

- “Baudrate” 줄을 선택한 후에 “Autobaud” 설정을 선택하고 Enter를 누릅니다.

- “Node ID“ 줄을 선택하고 값을 126으로 설정하고 Enter를 누릅니다.

9. X 키를 눌러 Bios 메뉴로 돌아갑니다.

10. “Application“ 메뉴를 선택하고 Enter를 누릅니다.

디스플레이가 다시 한 번 제어기로부터 데이터를 가져옵니다. 이 프로세스는 약 5분 걸립니다.

연결

연결, 하부 연결, 상부

별도

공급!

전기적 노이즈

DO DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8 Σ 1-8

I Max. 10 A

공급 전압.

(3.5)

10 A (3.5)

6 A

(4)

0.5 A

(4)

min. 50 mA Ioﬀ < 1,5 mA

전부 24 V 또는 전부 230 V a.c.

0.5 A min. 50 mA Ioﬀ < 1,5 mA

6 A (4)

6 A

32 A

(4)

AO - 아날로그 출력, 2개. AO3 - AO4

공급 전압은 24 V 또는 110-230 V입니다. 제어기 후면 라벨을 확인하십시오.

÷ =플러그를 일반적으로 사용 안 함

하지만 외부 디스플레이에 연결할 때는 "H" 및 "R" 연결 사이에 점퍼를 삽입할 수 있습니다.

주파수 컨버터 또는 EC 모터를 사용할 때 사용해야 합니다. N 및 L에 24 V를 연결합니다(별도 공급). 접지 장애 전류를 방지하십시오. 이중 단열된 변압기를 사용하십시오. 보조 사이드는 접지해서는 안 됩니다. 단자 N 및 AO3로부터 0-10 볼트를 얻으십시오(각각 N 및 AO4). N의 극성에 주의하십시오.

센서, DI 입력, 데이터 통신 및 디스플레이의 신호 케이 합니다.

- 별도의 케이블 트레이 사용

- 고전압 케이블과 신호 케이블 사이에 최소 10 cm

- DI 입력에서 3 m보다 긴 케이블은 피해야 함

경고

AI의 공급 전압을 다른 제어기의 신호와 공유해서는 안 됩니다.

블은 고전압(230 V) 전기 케이블과 따로 두어야

거리 유지

Modbus

데이터 통신 케이블을 제대로 설치하는 것이 중요합니다. 별도의 문서 RC8AC를 참조하십시오. 버스 종단에 있는 종단을 잊지 마십시오.

AI - 아날로그 입력, 4개. AI1 - AI4

압력 트랜스미터

• 비율 척도: 공급의 10-90%, AKS 32R

• 신호: 1-5 V, AKS 32

• 전원: 0-20 mA / 4-20 mA, AKS 33 (공급 = 12 V)

온도 센서

DO - 디지털 출력, 8개. DO1 - DO8

DO5 및 DO6은 솔리드 스테이트 릴레이입니다. 릴레이는 지정된 값에 맞게 정격 감소됩니다. 알람 릴레이가 정의된 경우에는 정상 작동 중에 구동되며,

• Pt 1000 ohm, AKS 11 또는 AKS 21.

• 디지털 스크롤에서 NTC 86K ohm @ 25°C

공장 설정

AI1=PoA, AI2=PoB, AI3=Pc, AI4=실외 온도 SC3.

알람이 발생하고 제어기 전력이 부족해질 때 관여합니다.

DI - 디지털 스위치 입력, 8개. DI1 - DI8

연결은 셧다운이거나 중단 기능일 수 있습니다. 구성 중에 무엇을 활성화할 것인지를 선택하십시오.

AKS 32R

10-90% 비율 척도

÷ = 플러그를 일반적으로 사용 안 함

AI - 아날로그 입력, 4개. AI5 - AI8

AKS 32

1-5 V

압력 트랜스미터

• 비율 척도: 공급의 10-90%, AKS 32R

• 신호: 1-5 V, AKS 32

온도 센서

• Pt 1000 ohm, AKS 11 또는 AKS 21.

AKS 33

0-20mA 4-20mA

• 디지털 스크롤에서 NTC 86K ohm @ 25°C

디지털 스크롤 압축기의 용량

DO5 또는 DO6만

용량은 "PWM period time"이라는 시간으로 나누어집니다. 100% 용량은 전체 기간 동안 냉각이 이루어질 때 제공됩니다. 기간 내에 바이패스 밸브의 오프 타임이 필요하며, 온 타임도 허용됩니다. 밸브가 작동 중일 때는 "냉각이 없습니다". 제어기 자체에서 필요한 용량을 계산한 후에 용량 제어 밸브의 컷인 시간에 맞춥니다. 냉각이 10% 미만으로 떨어지지 않도록 낮은 용량이 필요할 경우 한계값이 도입됩니다. 이것은 압축기가 자체적으로 냉각될 수 있기 때문입니다. 필요한 경우 이 값을 높일 수 있습니다.

냉동 냉동 없음

시간

최소 용량

Copeland 스트림 압축기

펄스 신호는 언로더 밸브가 하나 있는 스트림 압축기 하나를 제어하는 데 사용될 수도 있습니다*(4 실린더 버전). 압축기 용량은 한 릴레이에 최대 50%까지 배분되며 언로더에 나머지 50-100%가 배분됩니다. 언로더는 DO5 또는 DO6에 연결됩니다.

Bitzer CRII

펄스 신호는 언로더가 2개 있는 CRII 중 하나를 제어하는 데 사용될 수도 있습니다(4 실린더 버전). 압축기 용량은 언로더의 펄스에 따라 10~100% 제어될 수 있습니다. 언로더는 DO5 및 DO6에 연결됩니다.

언로더 1

언로더 2는 언로더 1 을 따르지만 ½ 기간 오프셋됩니다.

언로더 2

Sd 모니터링

Sd 모니터링을 통해 조절할 때는 온도가 Sd 한계값에 접근할 경우 세 가지 압축기 유형 중 하나에서 용량이 증가합니다. 따라서 언로드된 압축기의 냉각 성능이 향상됩니다.

인젝션 오프

모든 압축기의 기동이 차단된 경우에는 냉각 응용 제품의 전자식 팽창 밸브를 닫아야 합니다. 따라서 조절 프로세스가 다시 시작될 때 압축기로 공급되는 유체가 증발기에 채워지지 않습니다. 압축기 제어 릴레이 중 하나를 이 기능을 위해 사용하거나, 데이터 통신을 통해 기능을 작동할 수 있습니다.

데이터 외부 디스플레이

공급 전압

아날로그 입력 8개

디지털 입력 8개

용량 제어를 위한 릴레이 출력

전압 출력 2개

디스플레이 출력 MMIGRS2 타입용

데이터 통신

환경

외함 IP 20 중량 0.4 kg 마운팅 DIN 레일 연결 단자 최대 2.5 mm2 멀티코어

승인

24 V a.c. +/-15% 50/60 Hz, 17 VA 24 V d.c. (20-60 V), 17 VA 230 a.c. (85-265 V) 50/60 Hz, 20 VA

압력 측정: AKS 32R 타입 비율 척도 압력 트랜스미터 AKS 32 타입 1-5 볼트 압력 트랜스미터 AKS 33 타입 압력 트랜스미터 0-20 (4-20) mA

온도 측정 Pt 1000 ohm/0°C 디지털 스크롤/스트림에서 NTC - 86K

접점 기능에서 예를 들어, 조절 시작/중지 기능까지 안전 회로의 모니터링 기능까지 일반 알람 기능까지

4개. SPDT (8A)

2개. SPST (16A)

2개. 솔리드 스테이트. 스크롤용 PWM 언로드

0-10 V d.c. Ri = 1kohm 별도의 24 V 공급 필요

Modbus AK-SM 800용

-20 ~ 60°C, 작동 중

-40 ~ 70°C, 운송 중 20 - 80% Rh, 비응축 충격 하중/진동 없음

EU 저전압 지침 및 EMC 요구 re CE 마킹 준수 LVD 테스트 부품 EN 60730-1 및 EN 60730-2-9 EMC 테스트 부품 EN61000-6-2 및 3 UL 승인

AC-1: 6 A (ohmic) AC-15: 4 A (inductive)

AC-1: 10 A (ohmic) AC-15: 3.5 (inductive)

Imax. = 0.5A Imin. = 50 mA Leak<1.5 mA 단락 회로 보호 없음

외부 디스플레이는 전면 어셈블리 전용입니다(IP 20). 플러그 케이블을 통해서만 연결할 수 있습니다. 주문 정보를 참조하십시오.

종단 연결

H-R

중요!!

종단 연결 H-R

압력 트랜스미터 / 온도 센서

RK0YG 카탈로그를 참조하십시오.

용량성 부하

릴레이는 LED 그리고 EC 모터의 on/off 제어 같은 용량성 부하를 직접 연결하기에는 적합하지 않습니다. 스위치 모드 전원 공급이 있는 모든 부하는 적절한 접점에 연결되어야 합니다.

주문

유형 기능 작동 공급 전압 코드 번호

230 V

버튼 및 디스플레이 사용

AK-PC 551 용량 제어기

외부 디스플레이 및 디스 플레이 장치용 1.5 m 권 선 사용

MMIGRS2 디스플레이 장치 버튼 및 디스플레이 사용 -

디스플레이 장치용 권선 L = 1.5 m, 1개

디스플레이 장치용 권선 L = 3 m, 1개

24 V

230 V

24 V

080G0281

080G0283

080G0282

080G0288

080G0294

080G0075

080G0076

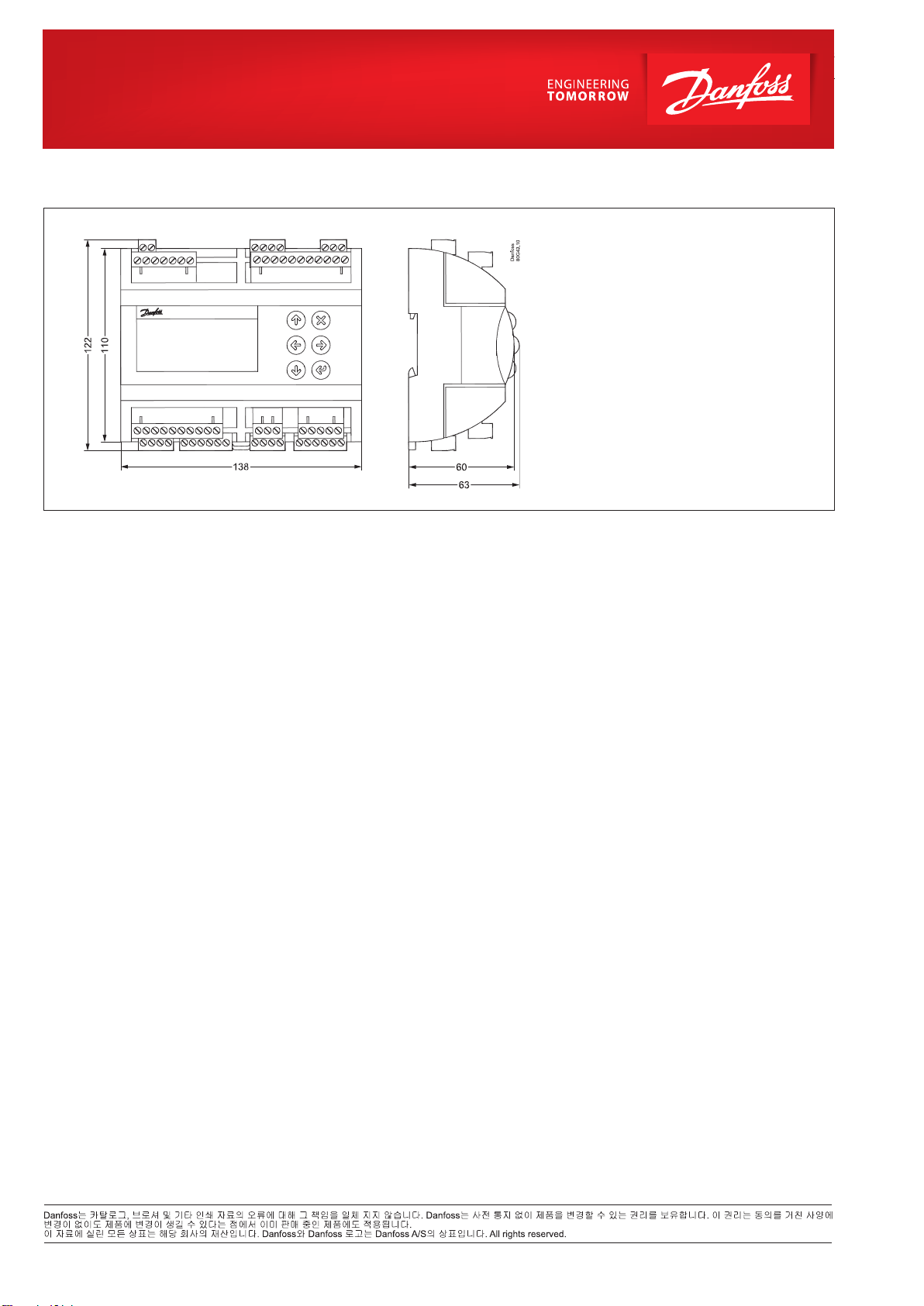

마운팅 / 치수

DIN 레일 장착 전용(IP 20)

설치 시 주의 사항

제품에 돌발적 파손, 잘못된 설치 또는 극한 현장 상태로 인해 제어 시스템이 오작동하고, 결국 설비 고장으로 이어질 수 있습니다. 이를 방지하기 위해 제품 내에서 가능한 모든 보호 조치를 취하고 있습니다. 하지만 설치가 잘못되거나 하는 경우에는 문제가 발생할 수 있습니다. 전자식 제어는 정상적이고 양호한 엔지니어링 방식을 대체하지 못합니다. Danfoss는 위의 결함으로 인해 손상되는 상품 또는 설비 요소에 대해 책임지지 않습니다. 설치상태를 점검하고 필요한 안전 장치를 최적화 하는것은 설비업자의 책임입니다. 압축기가 정지할 때 제어기가 신호를 받을 수 있도록 그리고 압축기 전단의 수액기 필요에 따라 특별 기준이 설정되어 있습니다. 상세한 사항은 현지 Danfoss 에 문의바랍니다.

자료 목록

확장 작동을 위한 설치 가이드 RC8AC 여기에서는 ADAP-KOOL® 냉동 장치에 데이터 통신을 연결하는 방법을 볼 수 있습니다.

ADAP-KOOL®

Danfoss AK-PC 551 User guide [ko]

Specifications and Main Features

Frequently Asked Questions

User Manual
