User Guide

Regulátor výkonu

AK-PC 551

ADAP-KOOL® Refrigeration Control System

Představení

Použití

Regulátor se používá pro řízení výkonu kompresorů a kondenzátoru v malých chladících aplikacích. Může být řízeno maximálně 8 kompresorů a jeden kondenzátor. Například:

• Jedna skupina sání + jedna skupina kondenzátoru

• Dvě skupiny sání + jeden společný kondenzátor (max. 4 + 4 stupně)

• Jedna skupina kompresorů, max. 8 stupňů

• Jedna skupina kondenzátoru, max. 8 stupňů

Výhody

• Energetické úspory pomocí:

- Optimalizace sacího tlaku

- Noční zvýšení referenční hodnoty

- Plovoucí kondenzační teploty

- Omezení zátěže

Vstupy a výstupy

K dispozici je omezený počet vstupů a výstupů Mohou být připojeny následující typy signálů:

• Analogové vstupy, max. 8x Signál od převodníků tlaku, teplotních sond, napěťových signálů atd.

• Digitál vstupy, max. 8x Signál od automatických ochranných prvků, signál den/noc atd.

• Reléové výstupy, max. 6x Připojení kompresorů, ventilátorů kondenzátoru

• Polovodičové reléové výstupy, max. 2x

- Řízení ventilu regulace výkonu na Copeland digitálním scrollu.

- Řízení regulace výkonu na Copeland Stream kompresoru.

- Řízení obou regulací výkonu na Bitzer CRII. Pokud nejsou výstupy použity pro tyto funkce, mohou být použity jako standardn reléové výstupy.

• Analogové výstupy, max. 2x Řízení otáček kompresoru nebo ventilátorů kondenzátoru.

Provoz

Denní provoz může být nastaven přímo na regulátoru nebo přes externí displej. Během nastavování budou zobrazení na displeji přizpůsobeny tak, aby se otevřely jen zobrazení relevantní pro další nastavení a provoz koncového uživatele. Provoz je chráněn heslem a lze nastavit tři úrovně přístupu Regulátor obsahuje několik jazyků. Při spuštění vyberte preferovaný jazyk.

Datová komunikace

Regulátor má vestavěnou Modbus datovou komunikaci a může být připojen do systémového manažeru AK-SM 800.

2 Manuál RS8GY448 © Danfoss 2016-11 AK-PC 551

Skupiny sání

Typy kompresorů

Pro regulaci mohou být použity následující typy kompresorů:

• Jednostupňové kompresory (jeden může být řízen s proměnnými otáčkami)

• Kompresory s regulací výkonu na hlavách

• Scroll kompresory (jeden může být digitální scroll)

• Copeland Stream s jednou regulací výkonu na hlavě (4 válec)

• Kompresor Bitzer CRII s dvojí regulací výkonu (4-válec).

Regulace výkonu

Zapínání výkonu je řízeno signálem od připojeného převodníku tlaku / teplotní sondy a nastavené referenční hodnoty. Nastavte neutrální zónu okolo referenční hodnoty. V neutrální zóně regulovaný kompresoru řídí výkon tak, aby udržel tlak v neutrální zóně. Když již nemůže udržet tlak v neutrální zóně, regulátor vypne nebo zapne další kompresor v pořadí. Když je další výkon zapnut nebo vypnut, bude výkon regulovaného kompresoru modiﬁkován podle toho, aby udržel tlak v neutrální zóně (jen když má kompresor proměnný výkon). – Když je tlak vyšší než “referenční hodnota + polovina neutrální

zóny”, zapnutí dalšího kompresoru (šipka nahoru) je povoleno.

– Když je tlak nižší než “referenční hodnota - polovina neutrální

zóny”, vypnutí kompresoru (šipka dolů) je povoleno.

– Když je tlak v neutrální zóně, proces pokračuje s momentálně

běžícími kompresory.

Řídící sonda

Normálně je sací skupina řízena na základě signálu z Po převodníku tlaku. Pokud je řízena teplota teplonosné látky, musí být použita teplotní sonda S4 jako řídící sonda. Převodník tlaku Po musí být také naistalován jako ochrana proti zamrznutí.

Reference

Pro regulaci může být použita proměnná referenční hodnota. Například proměnná referenční hodnota může být použita pro zvýšení v nočních hodinách nebo pro Po optimalizaci sacího tlaku. Zadejte nastavenou hodnotu tak že přínos od Po optimalizace nebo nárůstu v nočních hodinách je přidán. Tento přínos může zvýšit nebo snížit referenční hodnotu v závislosti na okamžité potřebě chladícího výkonu. Pro omezení referenční hodnoty od příliš vysokých nebo nízkých hodnot nastavte max. a min. limit.

Omezení zátěže

Pokud je aktivována funkce omezení zátěže, maximální přípustný výkon kompresorů bude omezen tímto nastaveným limitem. Tímto způsobem bude omezen celkový elektrický příkon zařízení. Hraniční hodnota nesmí být nastavena níž, než je nejmenší výkon stupně kompresoru /Startovací rychlost.

Po ref.

Max.

Min.

Výkon.Komp.%

Límit zátěže

Omez. zátěže

AK-PC 551 Manuál RS8GY448 © Danfoss 2016-11 3

Kondenzátor

Řízení ventilátorů

Ventilátory mohou být řízeny postupně použitím reléových výstupů na regulátoru nebo mohou být řízeny otáčky pomocí analogového výstupu na regulátoru. Otáčky mohou být řízeny pomocí frekvenčního měniče typu VLT. Pokud ventilátory mají EC motory, může být signál 0-10V použit přímo.

Stupňovité řízení a řízení otáček současně. (Vzájemně synchronizované paralelní signály.) Tato funkce slouží primárně k řízení frekvenčního měniče. Když ale dojde k závadě na frekvenčním měniči, externí zapojení přepne na stupňovité řízení.

Během nočního provozu může být snížena hlučnost kondenzátoru omezením jeho výkonu. Při řízení otáček se v nočním provozu snižují maximální otáčky. Při stupňovitém řízení se v nočním provozu omezuje počet zaplých ventilátorů.

Omezení je obejito, pokud dojde k aktivaci bezpečnostních funkcí Sd max. a Pc max.

Řízení

Regulace se provádí na základě signálu z převodníku tlaku Pc nebo z teplotní sondy media S7. Signál se porovnává s referenční hodnotou regulace.

Regulační reference může pocházet z jedné nebo vice následujících funkcí:

• Pevná reference

• Proměnná reference, která následuje teplotu okolí. Když teplota okolí poklesne, reference poklesne o odpovídající hodnotu. Tato variabilní reference vyžaduje instalaci sondy teploty okolí Sc3. Sonda musí být umístěna tak, aby měřila skutečnou teplotu okolí. Jinými slovy, musí být kryta před slunečním svitem a umístěna blízko vstupu vzduchu do kondenzátoru. Tato regulace vyžaduje nastavení min. a max. reference, regulační proces je tak držen v daných limitech.

• Zvýšení referenční hodnoty pro rekuperaci tepla. Referenční hodnota je zvednuta na pevně nastavenou hodnotu po obdržení signálu na DI vstupu. Referenční hodnota může být vyšší, než je nastavená max. reference. Když je dosažena teplota rekuperace tepla, signál na DI vstupu zmizí a referenční hodnota opět poklesne. Tento pokles trvá několik minut, aby se zabránilo rychlé změně referenční hodnoty.

Max. ref.

Min. ref.

Ref. pro rekuperaci tepla

Teplotní sekvence pro

Teplota media

rekuperaci tepla

Pokud se řídí teplota media, řídicí sonda musí být nastavena na S7. Tato teplotní sonda musí být umístěna v mediu. Převodník tlaku Pc musí být také nainstalován. Je použit pro monitorování vysokého tlaku.

4 Manuál RS8GY448 © Danfoss 2016-11 AK-PC 551

Bezpečnostní funkce

Min./max. sací tlak Po

Sací tlak je zaznamenáván kontinuálně. Pokud naměřená hodnota klesne pod minimální limit, kompresory jsou okamžitě vypnuty. Pokud překročí maximální limit, je po uplynutí časové prodlevy vygenerován alarm.

Max. kondenzační tlak Pc

Pokud kondenzační tlak dosáhne hodnoty o 3 K nižší, než je max. Pc, regulátor zapne všechny ventilátory kondenzátoru pro snížení kondenzačního tlaku. Ve stejném čase je část výkonu kompresorů vypnuta. Pokud tlak zůstává blízko hraniční hodnoty, další kompresory jsou vypnuty. Všechny kompresory jsou okamžitě vypnuty po překročení hraniční hodnoty.

LP presostat

Zap / Vyp signál na DI vstupu Je-li přijat signál, všechny kompresory se okamžitě zastaví.

HP presostat

Zap/Vyp signál na DI vstupu Je-li přijat signál, všechny kompresory jsou okamžitě zastaveny. Výkon ventilátorů vzroste v závislosti na tom, jak moc kondenzační tlak Pc přesahuje referenční hodnotu.

Min / Max přehřátí měřené sondou Ss v sání

Teplotní sonda na AI vstupu Pokud je přehřátí vyšší nebo nižší než je nastavený limit, je po uplynutí časové prodlevy vygenerován alarm.

Porucha sondy

V případě zaregistrování ztráty signálu z jedné z připojených teplotních sond nebo převodníků tlaku je vydán alarm.

• V případě, že se jedná o poruchu sondy Po, regulace pokračuje s výkonem nastaveným pro denní provoz (např. 50%) a výkonem nastaveným pro noční provoz (např. 25%), ale minimálně s jedním výkonovým stupněm

• V případě, že se jedná o poruchu sondy Pc, výkon kondenzátoru odpovídá zaplému výkonu kompresorů. Regulace kompresorů funguje normálně.

• V případě, že se jedná o poruchu sondy Sd, monitorování ochrany vysoké výtlačné teploty bude odpojeno.

• V případě, že se jedná o poruchu sondy Ss, monitorovaní ochrany přehřátí v sání bude odpojeno.

• V případě, že se jedná o poruchu sondy teploty okolí Sc3, pevně nastavená hodnota bude použito jako referenční hodnota.

• V případě, že se jedná o poruchu sondy S4, regulace bude pokračovat podle signálu Po, referenční hodnota bude ale snížena o 5K.

• V případě, že se jedná o poruchu sondy Saux, výstup termostatu půjde do neaktivní pozice.

Pozn: Vadný sensor musí být OK po dobu 10 min, než je alarm senzoru zrušen.

Alarm sondy může být ručně resetován stisknutím „X tlačítka“ po dobu 2 vteřin když je alarm zobrazen na displeji „Aktivní alarmy!

Obecné DI alarm

Zap/Vyp signál na DI vstupu Regulátor obsahuje tři obecné alarmové vstupy, ke kterým může být připojen text a časová prodleva. Alarm a text se objeví po uplynutí časové prodlevy.

Obecný termostat

Je možné nainstalovat jeden obecný termostat, pokud je

Max. výtlačná teplota Sd

Teplotní sonda na AI vstupu. Signál může být přijat ze sondy Pt 1000 ohmů na výtlačném potrubí.

• Společná Sd pro celou kompresorovou skupinu Pokud je teplota blízko nastaveného maxima, výkon kompresorů bude omezen

• Kompresor Sd

Pokud je Sd z Copeland digitálního scrollu, výkon Copeland Streamu nebo Bitzer CRII bude zvýšen a kompresor bude schopen se sám uchladit.

Kompresory budou zastaveny, pokud je teplota blízko nastavené maximální teploty.

AK-PC 551 Manuál RS8GY448 © Danfoss 2016-11 5

k dispozici reléový výstup a analogový vstup.

Přehled zobrazení

Přehled koncového uživatele

Zobrazení v tomto denním uživatelském rozhraní budou záviset na tom, jak je provedeno nastavení. Budou ukazovat to, co je řízeno. Například: Jedna nebo dvě sací skupiny, jedna skupina kondenzátoru, nebo jejich kombinace. Viz příklady níže:

1 skupina sání

1 skupina

kondenzátoru

2 sací skupiny

2 skupiny sání

1 skupina

kondenzátoru

Každá ze čtyř výše uvedených řad pokračuje na další tři displeje. Šipka v pravém horním rohu displeje ukazuje cestu k dalšímu displeji ve stejné oblasti provozu. Kliknutím na šipku vpravo můžete vidět tyto tři displeje:

Aktivní alarmy vyjasněné Alarmy Informace o regulátoru

Když je alarm odeslán z regulátoru, je nutné postoupit k tomuto displeji k zobrazení textu alarmu.

6 Manuál RS8GY448 © Danfoss 2016-11 AK-PC 551

Přehled nastavení

Existují tři způsoby, kterými lze regulátor nastavit. Vyberte si ten, který je pro vás nejjednodušší: buď "Průvodce", "Rychlé nastavení" nebo přehled "všech parametrů".

Úvodní obrazovka při dodání

Provozní principy

1. Vyberte pozici použitím kláves se šipkami

2. Vyberte použitím “Enter” 

Podržte “Enter”  dolů po dobu 2 sekund k zadání hesla

Vyberte si způsob nastavení. Konec stisknutím tlačítka “Enter” 

Výchozí heslo při dodání je 300. Pomocí kláves se šipkami nastavte heslo. Ukončete stisknutím tlačítka “Enter” 

Hlavní Menu

První nastavení je typ zařízení.

Když byl vybrán typ zařízení, umožní provedení několika nastavení. Například:

3. Použijte “X” pro návrat

Průvodce

Zde budete vedeni sérií nastavení, po kterých bude regulátor připraven ke startu. Obrázek 1 z 28 je ukázán zde.

Rychlý

Tady vyberte z různých kombinací kompresorů a ventilátorů. Také se podívejte na přehled na stránkách 18 a 19.

3KDA +2KB + VR 2KDA + 2KB + 3V 3KSA + 2KB + VR 2KSA + 2KB + 3V 4KA + 3KB + VR 3KA + 2KB + VR 2KA + 2CB + 3V 4KDA + VR 3KDA + VR 3KDA + 3V 2KDA + 2V 4KSA + VR

Příklad

3KDA + 2KB + VR =

3 kompresory, jeden digitální skupina sání A + 2 kompresory, Skupina sání B + jeden ventilátor, s řízením rychlosti

4KA + VR 4KA + 4V 3KSA + VR 3KA +VR 3KA + 3V Žádný

Zde jsou dostupné následující volby:

2 Komp + 1 Kond = skupina sání A + B a kondenzátor Komp. + Kond. = skupina sání A a kondenzátor Kondenzátor = jen kondenzátor

Kompresor = jen skupina sání A Žádný

Pokračujte na další menu Všechna nastavení jsou vysvětlena na dalších stránkách.

AK-PC 551 Manuál RS8GY448 © Danfoss 2016-11 7

Start/stop

Typ zařízení

Hlavní vypínač Hlavní vypínač

Zde se spustí a zastaví regulace. Nastavení konﬁgurace je možné jen při vypnuté regulaci. Pokud zkusíte vstoupit do nastavení konﬁgurace, když je spuštěna regulace, regulátor vás požádá o zastavení regulace. Když jsou provedena všechna nastavení a hlavní vypínač je nastaven na “ZAP”, regulátor umožní zobrazení různých měření. Regulace bude spuštěna. (Pokud byl deﬁnován vnější hlavní vypínač, musí být také "ZAP" předtím, než začne regulace.)

Externí Hlavní vypínač Externí Hlavní vypínač

Je možné připojit externí vypínač, který lze použít pro spuštění a zastavení regulace. Oba vnitřní a vnější hlavní vypínače musí být ZAP dříve, než je spuštěna regulace. Externí hlavní vypínač lze deﬁnovat v menu "Typ zařízení" - "Hlavní vypínač přes DI".

Vyberte Typ zařízení Nastavení zařízení:

Musí být regulováno následující:

• Kompresory

• Kondenzátor

• Jedna skupina kompresorů (A) + Jedna skupina kondenzátoru

• Dvě skupiny kompresorů (A) a (B)+ Jedna skupina kondenzátoru

Druh chladiva Nastavení chladiva

Předtím, než je spuštěno chlazení, musí být deﬁnováno chladivo. Můžete si vybrat mezi následujícími chladivy: R12, R22, R134a, R502, R717, R13, R13b1, R23, R500, R503, R114, R142b, uživatelsky deﬁnováno, R32, R227, R401A, R507, R402A, R404A, R407C, R407A, R407B, R410A, R170, R290, R600, R600a, R744, R1270, R417A, R422A, R413A, R422D, R427A, R438A, R513A (XP10), R407F, R1234ze, R1234yf, R448A, R449A, R452A. Varování: Špatný výběr chladiva může způsobit zničení kompresorů! Jiná chladiva: Zde nastavením "deﬁnováno uživatelem" je vybráno a pak se zadají tři faktory fak1, fak2 a fak3 a teplotní skluz (pokud je nutný).

Jednotky nastavených hodnot

Zařízení pro řízení kompresorů a kondenzátoru Vyberte tlak nebo teplotu sytých par. (Lze nastavit při prvním nastavení a nesmí být dodatečně změněno)

Noční signál přes DI Noční provoz přes DI signál

Zde se deﬁnuje externí spínač, kterým může být regulační reference externě zvýšena nebo snížena.

1. Nastavte funkci na “Ano”

2. Jděte do I/O konﬁgurace a vyberte dostupný digitální vstup. Nastavte tento vstup na “Noční podmínky”.

3. Dále deﬁnujte, zda funkce má být aktivní, když je signál ZAP nebo VYP.

Hlavní vypínač přes DI Hlavní vypínač přes DI

Zde se deﬁnuje externí spínač, kterým může být externě zastavena nebo spuštěna regulace.

1. Nastavte funkci na “Ano”

2. Jděte do I/O konﬁgurace a vyberte dostupný digitální vstup. Nastavte tento vstup na “Hlavní vypínač”.

3. Dále deﬁnujte, zda funkce má být aktivní, když je signál ZAP nebo VYP.

Napájecí frekvence Frekvence

Nastavte frekvenci sítě

Alarmový výstup Alarmové relé

Zde deﬁnujte alarmové relé, které v případě alarmu bude aktivováno.

1. Vyberte priority alarmu, které budou relé aktivovat.

• Žádné relé

• Kritický alarm

• Závažný alarm

• Všechny alarmy

2. Jděte do I/O konﬁgurace a vyberte dostupný digitální vstup. Nastavte tento výstup na “Alarm”

3. Dále deﬁnujte, zda relé má být aktivní (přitaženo), když je alarm ZAP nebo je VYP.

Alarmový bzučák Alarmový zvuk

Zde může být deﬁnován generátor zvuku, který v případě alarmu vydává zvuk. Vyberte priority alarmu, které aktivují generátor zvuku.

• Bez bzučáku

• Kritický alarm

• Závažný alarm

• Všechny alarmy (V případě alarmu, zvukový generátor může být zastaven tím, že pohybuje přes obrazovku aktivních alarmů, viz str. 6)

SW: 1.6x

Zap/Vyp

Tov: Žádný

Tep. / Tlak Tov: Syté páry

DI-požadavek

Ano / Ne Tov: Ne

DI-požadavek

Ne / Ano Tov: Ne

50 Hz / 60 Hz Tov: 50 Hz

DO-požadavek

Tov: Žádné relé

Tov: Žádný bzučák

8 Manuál RS8GY448 © Danfoss 2016-11 AK-PC 551

Sání A

Stav řízení Stav regulace

Stav řízení Zde si přečtěte stav řídících okruhů, např.:

• Žádné komp. - Není dostupný žádný výkon kompresorů

• Normální říz. - Normální řízení

• Alarm Komp. - Nelze spustit kompresor kvůli alarmu

• ZAP časovač - Nelze zastavit kompresor z důvodu omezení ZAP časovače

• Start časovač - Nelze spustit kompresor z důvodu omezení Start časovače

• Normální říz. - Normální řízení – tlak je v neutrální zóně

• Prodleva vstřik. Zap - Čekání na vypršení prodlevy vstřikování

• Kaskáda

• 1. kompres. prodleva – Chod časovače prvního kompresoru

• Odsávání - Poslední kompresoru běží k odsávacímu limitu

• Porucha sondy - Nouzové řízení kvůli poruše sondy

• Omezení zátěže – Funkce omezení zátěže je aktivní

• Sd Vysoký - Řízení výkonu v režimu prevence Vysoké výtlačné teploty Sd

• Pc Vysoký - Řízení výkonu v režimu prevence Vysokého výtlačného tlak Pc

• Ruční říz. - Řízení výkonu v ručním režimu

• Hlavní vypínač VYP - VYP

Aktuální zóna Zde můžete vidět jaký je vtah regulace a reference:

Po porucha: Bez regulace

-Zóna: Okamžitá hodnota tlaku je pod referenční hodnotou NZ: Tlak je v souladu s referenční hodnotou

+Zóna: Okamžitá hodnota tlaku je nad referenční hodnotou Řídící teplota Zde můžete přečíst okamžitou hodnotu na řídící sondě. Reference Zde můžete číst celkovou regulační referenční hodnotu Běžící výkon Zde můžete číst celkový běžící výkon jako % z celkového výkonu. Požadovaný výkon Zde můžete číst požadovaný výkon jako % z celkového výkonu. Počet běžících

Zde můžete číst počet kompresorů, které jsou v provozu kompresorů

PoA tlak Zde můžete číst tlak měřený převodníkem tlaku PoA ToA teplota sytých

Zde můžete číst tlak PoA převedený na teplotu sytých par. par

MC PoA oﬀset Zde můžete číst velikost posunutí referenční hodnoty Po požadovaný systémovou jednotkou

(funkce optimalizace sacího tlaku) Pc tlak Zde můžete číst tlak měřený převodníkem tlaku Pc Tc teplota sytých par Zde můžete číst tlak Pc převedený na teplotu sytých par. Stav Den/Noc Zde můžete číst stav funkce den / noc Omezení zátěže Zde můžete číst stav funkce omezení zátěže Vstřikování ZAP A Zde můžete číst stav signálu vstřikování ZAP posílaný k regulátorům výparníků. MC omezení zátěže Zde můžete číst stav signálu omezení zátěže ze systémové jednotky MC Noční posun Zde můžete číst stav signálu nočního zvýšení přijatý ze systémové jednotky.

Řídící nastavení Regulační nastavení

Řídící režim Typ regulace

Regulace je obvykle nastavena na “Auto”, ale může být změněna na “Vyp” nebo “Ručně”

Při nastavení na "Ručně" může být nucený výkon následně nastaven v %.

Nastavená hodnota Zde zadejte hodnotu nastavení pro regulaci (regulační reference = nastavená hodnota +

různý oﬀset).

Oﬀset může pocházet od nočního zvýšení nebo různých řídících funkcí ze systémové

jednotky. Neutrální zóna Zde nastavte neutrální zónu okolo reference. Také se podívejte na ilustraci na straně 3.

Noční oﬀset Pokud je to nutné, nastavte hodnotu, o kterou bude reference v noci zvýšena.

Ponechte nastaveno na 0, pokud je použita regulace s optimalizací sacího tlaku ze systémové

jednotky. Max Reference Zde nastavte nejvyšší přípustnou regulační referenci

Min Reference Zde nastavte nejnižší přípustnou regulační referenci

PI výběr řízení Zde nastavte, jak rychle má PI regulace reagovat: 1 = pomalu, 10 = velmi rychle

(Pro “Vlastní“ nastavení 0 se otevře volba speciálního nastavení, tj. Kp, Tn a nastavení času

okolo neutrální zóny. Tato volba je určena pouze pro vyškolenou obsluhu!) Faktor zesílení Kp

Faktor zesílení, Kp (lze zobrazit a nastavit pouze tehdy, když je předchozí nabídka nastavena na „0“) Integrační čas Tn Integrační čas Tn (viz výše) +Zóna rychlost změn Koeﬁcient změny pro +Zónu (viz výše)

RUČ / VYP / AUTO Tov: AUTO Min: 0 % Max: 100%

Min: -80°C (-1.0 bar) Max: 30°C (50 bar) Tov: -15°C (3.5 bar)

Min: 0,1 K (0.1 bar) Max: 20 K (5.0 bar) Tov: 6 K (0.4 bar)

Min: -25 K (-5.0 bar) Max: 25 K (5.0 bar) Tov: 0 K (0.0 bar)

Min: -50°C (-1.0 bar) Max: 80°C (50.0 bar) Tov: 80°C (40.0 bar)

Min: -80°C (-1.0 bar) Max: 25°C (40.0 bar) Tov: -80°C (-1.0 bar)

Min: 0 (zákaznický) Max: 10 Tov : 5

AK-PC 551 Manuál RS8GY448 © Danfoss 2016-11 9

-Zóna rychlost změn Koeﬁcient změny pro -Zónu (viz výše) Délka chodu prvního

stupně

Při spuštění chladicí systém musí mít čas na vychlazení předtím, než PI regulace převezme řídící roli a může zapnout další kompresor Zde nastavte čas předtím, než může být sepnut další kompresor.

Odsání Odsávací funkce

Pro vyhnutí se příliš častým startům a vypnutí kompresoru je možno pro poslední kompresor deﬁnovat odsávací funkci. V tomto případě je kompresor vypnut, když okamžitý sací tlak klesne pod nastavený “Odsávací limit Po”. (Toto nastavení musí být větší, než je nastavený bezpečnostní limit pro nízký sací tlak “PoA Min Limit”.)

Limit omezení zátěže Omezení zátěže při signálu “signál omezení zátěže”

Nastavte kolik výkonu kompresorů může být zapnuto když je přijat signál buď z DI vstupu, nebo ze systémové jednotky přes datovou komunikaci.

Nouzový výkon ve dne

Nouzový výkon v případě selhání řídící sondy (sonda sacího tlaku) Nastavte požadovaný výkon, který bude zapnut běhen denního provozu (Když je poškozena teplotní sonda media S4, použijte Po pro regulaci)

Nouzový výkon v noci

Nouzový výkon v případě selhání řídící sondy (sonda sacího tlaku) Nastavte požadovaný výkon, který bude zapnut běhen nočního provozu (Když je poškozena teplotní sonda media S4, použijte Po pro regulaci.)

Prodleva startu kompresorů

Prodleva startu kompresorů po nuceném uzavření expanzních ventilů (na konci signálu nucené uzavření). Zpoždění bude mít za následek, že systémové jednotka vydá a signál startu pro všechny zapojené regulátory výparníků před startem prvého kompresoru.

Prodleva vstřikování VYP

Prodleva nuceného uzavření vstřikovacích ventilů v případě, že regulátor požaduje zapnutí kompresorů, ale kompresory jsou v zablokovaném stavu a proto nemohou nastartovat.

Konﬁgurace Konﬁgurace

Řídící sonda Vyberte řídící sondu pro okruh sání:

• Převodník tlaku Po

• Sonda teploty media S4 (regulace teplonosné látky). (Po je použita jako ochrana)

Režim kompresorů Nastavte typ kompresorů použitý pro regulaci::

• RegVýk všechny:****) Všechny kompresory mají na hlavách regulaci výkonu

• RegVýk. první:****) První kompresor má regulaci výkonu. Zbývající kompresory jsou jednostupňové.

• Proměnné +Multi: ***) První kompresor má řízení otáček. Zbývající jsou s regulací výkonu. Proměnné otáčky: ***) První kompresor má řízení otáček. Zbývající kompresory jsou jednostupňové.

• CRII4+Multi **) První kompresor je CRII4 kompresor. Zbývající jsou s regulací výkonu.

• CRII4+Single **) První kompresor je CRII4 kompresor..Zbývající kompresory jsou jednostupňové.

• Stream 4+Multi: **) První kompresor je Stream kompresor. Zbývající jsou s regulací výkonu.

• Stream 4 vál.+ první: **) První kompresor je stream kompresor. Zbývající kompresory jsou jednostupňové

• Digital scroll: *) První kompresor je digitální scroll. Zbývající kompresory jsou jednostupňové

• Pouze jednostupňový: Všechny kompresory jsou jednostupňové

• Žádný:

Počet kompresorů Nastavte počet kompresorů v sacím okruhu.

Toto je celkový počet. (Pokud jsou vybrány oba okruhy, maximální počet bude 4 pro A a 4 pro B)

Velikost vedoucího kompresoru

Nastavte nominální výkon prvního kompresoru (je deﬁnován pod “Režim kompresorů“) To je buď výkon “Digitálního scrollu”, “Streamu”, “Proměnných otáček CRII” nebo “Prvního kompresoru s regulací výkonu”

Velikost kompresoru Nastavte nominální výkon dalších kompresorů.

Pouze pro jednostupňové: Všechny kompresory mají stejnou velikost včetně prvního. Pro všechny s regulací výkonu: Všechny kompresory mají stejnou velikost včetně prvního.

VSD Min. rychlost ***: Pro rychlost

Minimální rychlost, při které bude kompresor vypnut.

VSD Startovací rychlost

***: Pro rychlost Minimální rychlost, při které bude kompresor spuštěn (musí být větší než hodnota “VSD Min. rychl”)

VSD Max rychlost ***: Pro rychlost

Nejvyšší povolená rychlost kompresoru

PWM časová perioda *, **: Pro “Scroll” a “Stream”

Nastavte časovou period pro regulací výkonu ventil. (zap. čas + vyp. čas)

CRII Period time **: Pro CRII

Nastavte časovou period pro regulací výkonu ventil. (zap. čas + vyp. čas)

Min: 0 s Max: 300 s Tov: 120 s

Ano / Ne Tov: Ne

Min: -80°C (-1.0 bar) Max: 30°C (50.0 bar) Tov: -40°C (0.3 bar)

Min: 0 % Max: 100% Tov: 100%

Min: 0 % Max: 100% Tov: 50%

Min: 0 % Max: 100% Tov: 25%

Min: 0 s Max: 180 s Tov: 30 s

Min: 0 s Max: 300 s Tov: 120 s

AI-požadavek

Po / S4 Tov : Po

DO-požadavek / AO-požadavek

Tov : Pouze jednostupňový

DO-požadavek

Min: 1 Max: 8 Tov : 0

Min: 1 kW Max: 100 kW Tov: 1 kW

Min: 10 Hz Max: 60 Hz Tov: 30 Hz

Min: 20 Hz Max: 60 Hz Tov: 45 Hz

Min: 40 Hz Max: 120 Hz Tov: 60 Hz

Min: 10 s Max: 20 s Tov: 20 s

Min: 10 s Max: 20 s Fab: 60 s

10 Manuál RS8GY448 © Danfoss 2016-11 AK-PC 551

Comp.1 min. cap *: Pro scroll a CRII

Minimální výkon v časové periodě (bez minimálního výkonu kompresor nebude chlazen)

Comp. 1 start cap *: Pro scroll a CRII

Startovací výkon: kompresor bude spuštěn, když požadovaný výkon dosáhne hodnoty

Komp. 1 Sd tepl. *, **: pro “Scroll” , “Stream” a CRII

Deﬁnujte, zda regulátor má monitorovat výtlačnou teplotu Sd z kompresoru (NTC 86K nebo

Pt 1000 Ohm).

Komp. 1 Sd max. *, **: pro Scroll a Stream a CRII a ano na “Komp.1 Sd tepl”

Nastavte maximální Sd teplotu

Počet regulací výkonu

Vstup ochran kompresorů

****: Pro kompresory s regulací výkonu

Nastavte, kolik stupňů regulace výkonu je na kompresoru.

Okruh ochran kompresorů

Deﬁnujte, zda má být rezervován DI vstup pro registraci okruhu ochran každého kompresoru

LP presostat přes DI Nízkotlaký okruh ochran

Deﬁnujte, zda má být rezervován DI vstup pro registraci signálu z LP presostatu

Omezení zátěže přes DI

Omezení zátěže

Deﬁnujte, zda má být rezervován DI vstup pro registraci signálu z měřiče spotřeby energie

• Žádné:

• DI: Omezení zátěže musí odpovídat vstupu DI

• Noční režim: Omezení zátěže musí odpovídat stavu denního/nočního signálu. (Denní/noční signál lze přijímat přes vstup DI, prostřednictvím časového programu nebo sítě.)

Sd výtlačná teplota Sdílená výtlačná teplota

Deﬁnujte, zda má být přijat signál ze společné sondy Sd (Pt 1000) na výtlačném potrubí

Ss přehřátí v sání Monitorování přehřátí

Deﬁnujte, zda má být přijat signál ze společné sondy Ss na sacím potrubí

Funkce vstřikování zapnuto

Zastavení nástřiku do výparníků. Pokud je zabráněno startu kompresorů, zastaví se nástřik do výparníků. Zde se nastavuje, zda funkce má být aktivní a jakým způsobem bude signál přenášen. Ne: funkce není použita Síť: Regulátor posílá signál do systémové jednotky, která ho pak předává do regulátorů výparníků. Relé: pro funkci je rezervováno relé, které je aktivováno (přitaženo), když jsou všechny kompresory zastaveny. Všechny regulátory výparníku musí být propojeny s tímto relé.

Časovače kompresorů Časovače kompresorů

Vedoucí komp. Min ZAP

Min. Zap-čas pro první kompresor Nastavte Zap-čas, po který kompresor zůstane nuceně v provozu, než bude moct být opět vypnut. Toto nastavení předchází nesprávnému provozu. Pro předejití poruchy kompresoru musí být nastavení provedeno v souladu s požadavky výrobce kompresoru.

Vedoucí komp. Min VYP

Min. Vyp-čas pro první kompresor Nastavte Vyp-čas, po který kompresor zůstane nuceně vypnut, než bude moct být opět zapnut. Toto nastavení předchází nesprávnému provozu.

Vedoucí komp. Restart

Min. časová perioda před opětovným zapnutím prvního kompresoru. Nastavte Vyp-čas, po který kompresor zůstane nuceně vypnut, než bude moct být opět zapnut. Toto nastavení předchází nesprávnému provozu. Pro předcházení poruchám kompresoru musí být nastavení provedeno v souladu s požadavky výrobce kompresoru.

Vedoucí kompresor Bezpečnostní prodleva

Časová prodleva pro vypnutí kompresoru č. 1 z bezpečnostních důvodů Čas začíná v okamžiku, kdy je přijat signál na DI vstup (konﬁgurujte DI vstup přes “Konﬁguraci” a “Vstup ochrany kompresorů”).

Komp. Min ZAP Min. Zap-čas pro zbývající kompresory

Nastavte Zap-čas, po který kompresor zůstane nuceně v provozu, než bude moct být opět vypnut. Toto nastavení předchází nesprávnému provozu. Pro předejití poruchy kompresoru musí být nastavení provedeno v souladu s požadavky výrobce kompresoru.

Komp. Min VYP Min. Vyp-čas pro zbývající kompresorů

Nastavte Vyp-čas, po který kompresor zůstane nuceně vypnut, než bude moct být opět zapnut. Toto nastavení předchází nesprávnému provozu.

Min: 10% Max: 50% Tov: 10%

Min: 10% Max: 60% Tov: 30%

AI-požadavek

Ne / Ano Tov: Ne

Min: 0°C Max: 195°C Tov: 125°C

DO-požadavek

Min: 1 Max: 3 Tov : 1

DI-požadavek

Ano / Ne Tov: Ano

DI - požadavek

Ano / Ne Tov: Ne

DI - Požadavek

Ano / Ne Tov: Ne

AI - požadavek

Ano / Ne Tov: Ne

AI - požadavek

Ano / Ne Tov: Ne

DO – Požadavek

Ne / Síť / Relé Tov: Ne

Min: 0 min Max: 60 min Tov: 0 min

Min: 0 min. Max: 30 min Tov: 0 min

Min: 1 min. Max: 60 min Tov: 4 min

Min: 1 min. Max: 10 min Tov: 1 min

Min: 0 min. Max: 60 min Tov: 0 min

Min: 0 min. Max: 30 min Tov: 0 min

AK-PC 551 Manuál RS8GY448 © Danfoss 2016-11 11

Stav kompresoru Stav kompresoru

Výkon kompresorů Výkon kompresorů

Naběhané hodiny kompresoru

Cykly kompresoru Cykly kompresoru

Servis kompresoru Servis kompresoru

Sání B

Kondenzátor

Stav řízení Stav regulace

Komp. Restart Min. časová perioda před opětovným zapnutím zbývajících kompresorů.

Nastavte Vyp-čas, po který kompresor zůstane nuceně vypnut, než bude moct být opět zapnut. Toto nastavení předchází nesprávnému provozu. Pro předejití poruchy kompresoru musí být nastavení provedeno v souladu s požadavky výrobce kompresoru.

Komp. Bezpečnostní prodleva

Časová prodleva pro vypnutí zbývajících kompresorů z bezpečnostních důvodů Čas začíná v okamžiku, kdy je přijat signál na DI vstup (konﬁgurujte DI vstup přes “Konﬁguraci” a “Vstup ochrany kompresorů”).

Komp. 1 Sd plyn Zde přečtete Sd teplotu kompresoru. Komp. 1 stav Zde přečtěte provozní stav kompresoru 1. Mohou se objevit následující provozní informace:

Alarm - Alarm situation Hlavní Vyp. Vypnut – Kompresor je zastaven Ruční říz. – Kompresor je vypnut na bezpečnostním vstupu (DI bezpečnostní vstup) Vysoká Sd teplota - Zastaveno kvůli vysoké Sd teplotě Připraven – Kompresor je připraven ke startu Min. VYP časovač – Kompresor čeká, než uplyne Min VYP časovač Min. ZAP časovač – Kompresor čeká, než uplyne Min ZAP časovač Běžící – Kompresor běží Vyřazen – Kompresor byl vyřazen z provozu (servis kompresoru)

Komp. 2.... Stejné funkce pro zbývající kompresory.

Komp. 1 výk. Zde přečtete zaplý výkon kompresoru (0-100%)

Komp. 2.... Stejná funkce pro zbývající kompresory

Naběhané hodiny kompresoru

Reset naběhaných

Zde se resetuje počitadlo hodin a cyklů pro následující kompresory

hod. / cyklů Komp.1 Naběh. hod. Zde přečtete celkovou dobu provozu (v hodinách)

Komp. 2.... Stejná funkce pro zbývající kompresory.

Komp.1 Cykly celkem Zde přečtete celkový počet startů kompresoru

Komp. 2..... Stejná funkce pro zbývající kompresory.

Komp. 1 mimo provoz

Kompresor byl vyřazen z provozu, regulátor pracuje bez tohoto kompresoru Ne = Normální regulace Ano = Regulace se provádí bez tohoto kompresoru, nejsou generovány žádné alarmy.

Komp. 2.... Stejná funkce pro zbývající kompresory.

Skupina sání B. Podívejte se prosím na popis u skupiny sání A Bitzer CRII nelze použít ve skupině sání B

Stav řízení Zde můžete číst stav okruhu kondenzátoru, např.:

• Hlavní Vyp. – Hlavní vypínač = VYPNUT

• Připraven – Připraven k řízení výkonu

• Běží – Řízení výkonu v normálním režimu

• Řízení výkonu je zastaveno, protože jsou zastaveny všechny kompresory

• Ruční říz. – Řízení výkonu je nastaveno na ruční režim

• Vys Pc/Sd – Výkon je nuceně na 100% kvůli bezpečnostní funkci Vys. PC/Vys. Sd

• Bezpečnostní limit - Výkon je nuceně na 100% kvůli externímu HP presostatu / HP ochraně / Sd ochraně narušení limitu

• Noční limit – Řízení je omezeno kvůli nočnímu limitu hlučnosti Řídící teplota Zde můžete přečíst okamžitou hodnotu na řídící sondě. Reference Zde můžete přečíst celkovou regulační referenční hodnotu Běžící výkon Zde můžete přečíst celkový běžící výkon jako % z celkového výkonu. Požadovaný výkon Zde můžete číst požadovaný výkon jako % z celkového výkonu. Počet běžících

Zde můžete číst počet ventilátorů, které jsou v provozu

ventilátorů Tc teplota sytých par Zde můžete číst tlak Pc převedený na teplotu sytých par. Pc tlak Zde můžete číst tlak měřený převodníkem tlaku Pc S7 Medium Zde můžete číst teplotu sondy media S7 (jen když byla sonda S7 vybrána jako řídící sonda

během “Konﬁgurace ventilátorů”)

Min: 1 min. Max: 60 min Tov: 4 min

Min: 1 min. Max: 10 min Tov: 0 min

Ano / Ne Tov: Ne

12 Manuál RS8GY448 © Danfoss 2016-11 AK-PC 551

Sc3 vzduch před

Zde může být přečtena teplota okolí měřená sondou Sc3

kondenzátorem Stav rekuperace teply Zde můžete číst stav funkce rekuperace tepla HP bezpečnostní

Zde můžete číst stav bezpečnostního HP presostatu.

presostat

Nastavení řízení Nastavení řízení

Režim řízení Typ regulace

Řízení je normálně nastaveno na “Auto”, ale může být změněno na “VYP” nebo “Ruční” Když je nastaveno “Ruční”, výkon je nuceně nastaven v %

Nastavená hodnota Zde zadejte nastavenou hodnotu pro řízení kondenzátoru.

Také nastavte hodnoty pro regulaci s plovoucí referenční hodnotou (nastavená hodnota se používá v případě poruchy sondy měřící teplotu okolí)

Sc3 oﬀset Teplotní oﬀset pro regulaci s plovoucí referencí.

Regulační reference = Sc3 měření + Sc3 oﬀset

Min. reference Zde nastavte nejnižší povolenou referenční hodnotu regulace

Max. reference Zde nastavte nejvyšší povolenou referenční hodnotu regulace

Nastavení rekuperace tepla

Doběh rekuperace tepla

Nastavení teploty pro rekuperaci tepla (pouze když je tato funkce vybrána během konﬁgurace)

Doběh regulační reference po rekuperaci tepla Nastavte, jak rychle se bude vracet referenční tlak na normální nastavení po ukončení rekuperace tepla. Zadejte ve stupních Kelvina za minutu.

Limit výkonu v noci Omezení výkonu v noci

Při použití regulace rychlosti ventilátorů může být omezena rychlost ventilátorů. Při použití postupného zapínání ventilátorů bude omezen počet zaplých ventilátoru.

Faktor zesílení Kp Zesilující faktor pro PI regulaci

Pokud je hodnota Kp snížena, regulace poběží plynuleji (ale zároveň bude reagovat pomaleji na změny)

Integrační čas Tn Integrační čas pro PI regulaci

Pokud hodnota Tn vzroste, regulace poběží plynuleji (ale zároveň bude reagovat pomaleji na změny)

Konﬁgurace ventilátorů Konﬁgurace ventilátorů

Řídící sonda Výběr řídící sondy:

• Pc převodník tlaku

• S7 teplotní sonda media (Pc musí být nainstalována pro monitorování bezpečnosti)

Referenční režim Zde nastavte referenci pro řízení

• Pevná reference; reference bude deﬁnována nastavenou hodnotou

• Plovoucí reference; reference bude následovat teplotu okolí, která je měřena teplotní sondou Sc3.

Režim řízení výkonu Zde nastavte způsob, jakým budou ventilátory řízeny

• Proměnný; ventilátory jsou řízeny signálem 0–10V z analogového výstupu. Pokud je deﬁnován “VSD start přes DO”, relé bude schopné spustit a vypnout frekvenční měnič.

• Stupeň; zap / vyp řízení ventilátorů pomocí relé

• Proměnný + Stupeň. Signály jsou paralelní, takže externí zapojení může přepínat na stupňovité řízení, např. při závadě frekvenčního měniče.

Počet ventilátorů Zde zadejte počet ventilátorů.

Pro aktivaci krok-za-krokem, vyberte počet relé. Relé budou zapínány/vypínány sekvenčně, tj. 123-321. Pro řízení rychlosti zadejte 1 nebo vyšší. Není rezervováno žádné relé, ale nastavení umožňuje deﬁnovat monitorování ventilátorů.

Typ řízení Obvykle se používá PI – regulace, ale je možno ji změnit I na p – regulaci v případě, že to

konstrukce systému vyžaduje.

• PI řízení: Řízení se provádí s co nejmenší odchylkou mezi referenční hodnotou a měřenou

hodnotou.

• P-pásmo říz.: Výkon je řízen proporční regulací

VSD Startovací rychlost

Zde nastavte startovací rychlost frekvenčního měniče. Hodnota musí být vyšší, než je VSD min. hodnota rychlosti.

VSD Min rychlost Zde nastavte minimální rychlost frekvenčního měniče.

Pokud je požadován nižší výkon, tato minimální rychlost by měla být zachována po celou cestu dolů do 0% kapacity. Na 0% kapacity se systém zastaví úplně.

VSD Start přes DO Zde deﬁnujte, zda má být na frekvenčním měniči zapojeno relé s funkcí start/stop:

• Ne: bez relé

• Ano: relé sepne (přitáhne) když má být frekvenční měnič spuštěn.

RUČ / VYP / AUTO Tov: AUTO Min: 0 % Max: 100%

Min: -25°C (-1.0 bar) Max: 90°C (159 bar) Tov: 35°C (15.0 bar)

Min: 0 K Max: 20 K Tov: 6 K

Min: -25°C (-1.0 bar) Max: 100°C (159 bar) Tov: 10°C (5.0 bar)

Min: -25°C (-1.0 bar) Max: 100°C (159 bar) Tov: 50°C (35.0 bar)

Min: 20°C (-1.0 bar) Max: 90°C (159 bar) Tov: 50°C (30.0 bar)

Min: 0,1 K Max: 100 K Tov: 1 K

Min: 0 % Max: 100% Tov: 100%

Min: 0,5 Max: 50 Tov: 10

Min: 10 s Max: 900 s Tov: 180 s

AI-požadavek

Pc / S7 Tov : Pc

AI-požadavek

Nastavená hodnota / Plovoucí Tov: Nastav. hodnota

AO-požadavek

Stupně / Rychlost Tov: Stupně

DO-požadavek

Min: 0 Max: 8 Tov : 0

P / PI Tov : P

Min: 0% Max: 60% Tov: 35%

Min: 0% Max: 40% Tov: 20%

DO-požadavek

Ano / Ne Tov: Ne

AK-PC 551 Manuál RS8GY448 © Danfoss 2016-11 13

Monitorování ochran ventilátorů

Vent. při VYP kompr. Vyberte způsob, jakým budou ventilátory řízeny, jakmile se zastaví všechny kompresory.

Rekuperace tepla přes DI

Stav ventilátorů Stav ventilátorů

Rychlost ventilátorů Zde přečtete požadovaný výkon ventilátorů kondenzátoru v % celkového výkonu. FM start/stop Zobrazuje provozní stav ventilátorů (frekvenční měnič).

Vent. 1 stav Zde je ukázán stav relé 1 (stupeň 1 nebo relé pro frekvenční měnič)

Vent. 2..... Zde je ukázán stav relé 2, 3, atd. (stupeň 2, 3, atd)

Provozní hodiny ventilátoru

FM celk. provoz hod. Zobrazuje počet hodin, jak dlouho jsou ventilátory v provozu (provoz frekvenčního měniče). Vent. 1 provoz.

hodiny celkem

Vent. 2..... Stejná funkce pro zbývající ventilátory

Cykly ventilátoru Počet startů ventilátoru

FM cykly Zobrazuje počet spuštění ventilátorů (frekvenčního měniče). Vent. 1 Cykly celkem Zde je ukázán počet zapnutí relé ventilátoru 1 (frekvenční měnič byl zapnut).

Vent. 2... Stejná funkce pro zbývající ventilátory

Monitorování bezpečnosti

PoA Min limit Bezpečnostní limit pro PoA

PoA Max alarm Alarmový limit pro vysoký PoA

PoA Max prodleva Časová prodleva pro vygenerování PoA max. alarmu

Přehřátí Min lim A Alarmový limit pro nedostatečné přehřátí

Přehřátí Max lim A Alarmový limit pro nadměrné přehřátí

Přehřátí prodleva A Časová prodleva předtím než vygenerován alarm pro nedostatečné nebo nadměrné

SdA Max limit Bezpečnostní limit pro max. SdA

PoB Min limit Stejné nastavení pro skupinu sání B PoB Max alarm PoB Max prodleva Přehřátí Min lim B Přehřátí Max lim B Přehřátí prodleva B SdB Max limit

Deﬁnujte, zda mají být ochrany ventilátorů monitorovány

• Ne: bez monitorování

• Individuální: DI vstup je rezervován pro každý ventilátor

• Společný: DI je rezervován pro všechny ventilátory společně

• Normální řízení: Ventilátory jsou řízeny v souladu s normální regulací.

• Energeticky optimalizované řízení: Výkon ventilátorů je udržován v rozmezí 0 až 49 % v p-pásmu 5-15 K nad referenční hodnotou.

Zde deﬁnujte, zda má být cyklus rekuperace tepla spuštěn signálem na DI vstupu.

• Ne: Bez funkce

• Ano: DI vstup je rezervován. Když je zaregistrován signál, funkce rekuperace tepla se stane

aktivní.

Provozní hodiny ventilátoru

Zde je ukázán celkový počet hodiny, kdy bylo relé ventilátoru 1 zapnuto (frekvenční měnič byl zapnut)

Regulátor kontroluje, zda byl ventilátor zapnut během posledních 24 hodin. Pokud ne, bude nuceně zapnut na 5 minut v rotaci s ostatními ventilátory. Stejná funkce pro zbývající ventilátory

Pokud je zaznamenána nízká hodnota, všechny kompresory jsou vypnuty

Pokud je zaznamenána vysoká hodnota, je vygenerován alarm

Pokud je v průběhu omezení zátěže zaznamenána vyšší hodnota, omezení zátěže se zruší, dokud se Po nevrátí na referenční hodnotu.

(Přehřátí je měřeno v sání sondami PoA a SsA)

přehřátí.

Při teplotě 10 K pod nastavenou hodnotou bude omezen výkon kompresorů a zbývající výkon kondenzátoru bude zapnut. Pokud je hranice překročena, zbývající výkon kompresorů je vypnut.

DI-požadavek

Ne/Společný/ Individuální Tov: Ne

Normalni reg./ Usporní reg. Tov .: Normalni

DI-požadavek

Ano / Ne Tov: Ne

Min: -120°C (-1.0 bar) Max: 30°C (159 bar) Tov: -40°C (0.5 bar)

Min: 0 min. Max: 240 min. Tov: 5 min.

Min: -30°C (-1.0 bar) Max: 100°C (159 bar) Tov: 100°C (5.0 bar)

Min: 0 K Max: 20 K Tov: 0 K

Min: 20 K Max: 80 K Tov: 80 K

Min: 0 min. Max: 60 min. Tov: 5 min.

Min: 0°C Max: 195°C Tov: 80°C

14 Manuál RS8GY448 © Danfoss 2016-11 AK-PC 551

Pc max limit Bezpečnostní limit pro max. Pc

Tc Max limit Bezpečnostní limit pro max. Tc

Pc Max prodleva Časová prodleva pro Pc max. alarm

HP presostat přes DI Signál z HP presostatu

Bezpečnostní čas opětovného startu

Reset alarmu sondy Reset alarmu po poruše sondy

Obecné funkce

Digitální vstup alarmů Obecný zap/vyp alarm

Při teplotě 3 K pod nastavenou hodnotou, zbývající výkon kondenzátoru je zapnut a výkon kompresů bude omezen o 1/3 každých 30 vteřin. Pokud Pc přesáhne hraniční hodnotu, zbývající výkon kompresorů bude okamžitě vypnut a po uplynutí časové prodlevy bude vygenerován alarm.

Výše uvedené nastavení pro PC Max. Zde lze limit lze číst jako teplotu.

Alarm bude generován pouze v případě, že časová prodleva uplynula.

Zde deﬁnujte, zda signál má být přijat na DI vstupu. Můžete přečíst stav signálu a může s ním být spojen alarm Jakmile je signál přijat, výkon kompresorů bude vypnut.

Prodleva startu následující po bezpečnostním vypnutí

Pokud došlo bezpečnostní vypnutí z důvodu "SD Max. limitu", "Pc max. limitu" nebo "Po min. limitu", musí kompresory zůstat stát na stanovenou dobu. Zde lze nastavit délku času..

Když došlo k poruše sondy, O.K. signál musí být registrován po zadaný počet minut, než regulátor resetuje alarm. Řízení bude obnoveno, jakmile je signál ze sondy v pořádku.

Zde můžete deﬁnovat až 3 alarmy, které nemají žádný vztah k řídícím funkcím. Když je signál přijat na digitální vstup, regulátor vygeneruje alarm, ale až po uplynutí příslušné časové prodlevy Alarm může být deﬁnován tak, aby být aktivní pro zap/vyp signál. Lze zadat text alarmu pro alarm. Text může být také zobrazen na displeji a může být odeslán do systémové jednotky.

Min: -1 bar Max: 159 bar Tov: 40 bar

Min: 0 min. Max: 240 min. Tov: 0 min.

DI-požadavek

Ano / Ne Tov: Ne

Min: 0 min. Max: 60 min. Tov: 1 min.

Min: 0 min. Max: 30 min. Tov: 10 min.

1. Deﬁnujte text příslušný k alarmu

2. Nastavte čas zpoždění pro alarm

3. Přejděte na konﬁguraci I / O a vyberte dostupný digitální vstup. Nastavte tento vstup na "Obecný alarm (č.)"

4. V následující nabídce určete, zda je alarm bude aktivní pro zap/vyp signál.

Počet DI alarmových

1. Deﬁnujte, kolik má být obecných alarmů

funkcí

DI1 Text alarmu Může být vybrán následující text alarmu:

• Obecný alarm

• Alarm vysokého tlaku

• Alarm nízkého tlaku

• Alarm vysoké teploty

• Alarm nízké teploty

• Alarm hladiny oleje

• Alarm teploty oleje

• Alarm hladiny kapaliny

• Alarm úniku chladiva

• Porucha měniče

Di1 Prodleva alarmu Prodleva alarmu pro DI1 alarm

DI2....3 Stejné volby nastavení pro DI2 alarm a DI3 alarm.

Termostat Obecný termostat

Může být deﬁnován jeden obecný termostat.

1. Deﬁnujte funkci

2. Přejděte na konﬁguraci I/O a vyberte dostupný analogový vstup. Nastavte tento vstup na "Saux termostat"

3. Přejděte na konﬁguraci I/O a vyberte dostupný reléový výstup. Nastavte výstup na "termostat".

Zapnutí termostatu Zde nastavte teplotu, při které je termostat zapnut.

Vypnutí termostatu Zde nastavte teplotu, při které je termostat vypnut.

Teplota termostatu Zde může být přečtena okamžitá teplota sondy

(Ale pouze když byl deﬁnován vstup sondy a hlavní vypínač byl nastaven na “Zap”)

DI-požadavek

Min: 0 Max: 3 Tov : 0

Min: 0 min. Max: 360 min. Tov: 5 min.

AI-požadavek

Ano / Ne Tov: Ne

Min: -50°C Max: 150°C Tov: 5°C

Min: -50°C Max: 150°C Tov: 10°C

AK-PC 551 Manuál RS8GY448 © Danfoss 2016-11 15

Systém

Displej Vyberte zobrazení na displeji

Jazyk Vyberte si z následujících jazyků:

Technické jednotky Zařízení

Jednotky tlaku Jednotky tlaku

Teplotní jednotky Teplotní jednotky

Formát času Formát času

Prodleva spořiče obrazovky

Čas odhlášení uživatele

Kontrastu displeje Nastavení kontrastu

Heslo Přístupový kód

Úroveň hesla 1 Úroveň hesla 2 Úroveň hesla 3

Hodiny reálného času Datum a čas

Týdenní rozvrh Týdenní plán

Pondělí otevřeno Čas otevření, Pondělí Pondělí zavřeno Čas uzavření, Pondělí

Úterý otevřeno..... Časy pro zbývající dny v týdnu

Síť Síť

Modbus Adresa Zde nastavte adresu, pokud je regulátor připojen do systémové jednotky přes datovou

Přenosová rychlost Systémová jednotka obvykle komunikuje rychlostí 38,4 kbps.

Sériový režim Tato hodnota nesmí být změněna

Reset na tovární nastavení

I/O konﬁgurace

Angličtina, němčina, francouzština, dánština, španělština, italština, portugalština, holandština, ruština, polština, čeština, turečtina, maďarština, chorvatština, srbština, rumunština

Vyberte SI nebo Anglosaské (při nastavení výkonu kompresoru s USA hodnotami).

Vyberte bar nebo PSIG

Vyberte °C nebo °F.

Vyberte mezi 12-hodinovým nebo 24-hodinovým formátem. Prodleva spořiče obrazovky

Pokud nejsou stlačena žádná tlačítka po určitou časovou periodu, osvětlení displeje bude minimalizováno. Úroveň osvětlení bude obnovena po obnovení činnosti.

Čas odhlášení Pokud nejsou stlačena žádná tlačítka po určitou časovou periodu, displej se vrátí na zobrazení přehledu. Poté se uživatel musí znovu přihlásit. Pokud byl čas změněn, nový čas bude použit při příštím přihlášení uživatele. Pokud se chcete odhlásit bez čekání na uplynutí časové periody, jděte do přehledu zobrazení a stiskněte tlačítko “X” po dobu 3 vteřin.

Nastavení v regulátoru mohou být chráněna třemi úrovněmi přístupových kódů. Úroveň 1: Nastavení koncového uživatele, jako je například změna týdenního plán Úroveň 2: Nastavení úrovně odborníka Úroveň 3: Konﬁgurace nastavení systému (menu nastavení) Přístupový kód je číslo mezi 001 a 999.

Používá se v týdenním plánu a funkcí alarmu.

Zde nastavte otevírací a zavírací dobu prodejny Časy mohou být použity pro změnu regulační reference sacího tlaku a pro nižší rychlosti ventilátoru v noci.

komunikaci.

V případě, že se režim v systémové jednotce změní například na režim „SLV“ (19,2), nastavení je třeba změnit na 19,2 i zde v kontroléru.

Návrat k továrnímu nastavení

Pokud je tato funkce nastavena na “ANO”, všechna nastavení se vrátí na výchozí tovární nastavení a seznam alarmů bude vyčištěn.

Tov: UK Angličtina

SI / Anglosaské Tov: SI

Bar / PSIG Tov: bar

°C / °F Tov: °C

12 / 24 Tov: 24 h

Min: 1 min. Max: 60 min. Tov: 1 min.

Min: 1 min. Max: 60 min. Tov: 2 min.

Min: 0 min. Max: 100 min. Tov: 30 min.

Tov: 100

Tov: 200

Tov: 300

Rok, měsíc, den Hodiny, minuty

Hodiny, minuty

Min: 1 Max: 120 Tov : 1

Tov: 384

Tov: 8E1

16 Manuál RS8GY448 © Danfoss 2016-11 AK-PC 551

I/O Stav

Zde můžete vybrat funkce pro jednotlivé vstupy a výstupy. Aby se zabránilo chybnému nastavení, jsou vybrány pouze funkce, které byly nastaveny pomocí konﬁguračních menu pro skupiny sání a kondenzátor.

Pro digitální výstupy, deﬁnujte, zda má být funkce aktivní pro aktivované nebo deaktivované relé. Pro digitální vstupy, deﬁnujte, zda funkce/alarm bude aktivní pro přerušený nebo uzavřený spínač. U analogových výstupů, deﬁnujte, zda by výstupní signál měl být 0-5 V nebo 0-10 V U analogových vstupů, deﬁnujte:

Teplotní sondy: Normálně, typ senzoru je model Pt1000, ale pro sledování teploty výtlačných plynů digitálního scrollu / streamu, NTC 86K @ 25 ° C může být zvolena. Kalibrační hodnota (+ / - 10 ° C) Tlakové sondy: Typ signálu 0-20mA, 4-20mA, AKS32 (1-5V) nebo AKS32R (10-90% ratiometrický 5 V napájecího napětí) Minimální a maximální rozsah tlaku Kalibrační hodnota (+ / - 5,0 bar) Pokud jste použili "Rychlou konﬁguraci" nebo "průvodce" pro nastavení regulátoru, vstupy a výstupy budou automaticky nastaveny (pro další informace viz "Rychlé nastavení" nebo "Průvodce" sekce) Omezení: PWM výstupy pro digitální scroll nebo stream kompresor mohou být vybrány pouze na DO5 nebo DO6 Snímače tlaku s proudovým signálem 0-20 mA nebo 4-20 mA, musí být umístěny na analogové vstupy AI1-AI4 Vezměte prosím na vědomí: Je-li funkce připojena ke vstupu nebo výstupu a následně zrušena v konﬁguraci, bude funkce v pochybnosti označena vykřičníkem (!). V tomto případě musíte buď aktivovat funkci v konﬁguraci, nebo zrušte funkci na vstupu nebo výstupu v pochybnosti.

Digitální výstupy

1: 2: 3: 4: . . 8:

Zap/Vyp výstupy

Když je deﬁnována funkce, která potřebuje použít výstup, bude možné vybrat tuto funkci na jednom z reléových výstupů. Vyberte relé a pokračujte v nastavování. V posledním nastavení budete mít možnost zvolit funkci, kterou chcete připojit k relé, a zda má funkce být aktivní, když je relé aktivováno nebo deaktivováno. Pozor! Reléové výstupy nesmí být převráceny u ventilů regulace výkonu Regulátor funkci sám převrátí. Když kompresor není spuštěný, u obtokového ventilu nebude žádné napětí. Napájení se připojí bezprostředně před spuštěním kompresoru. Pokud je to funkce, která vyžaduje časté spínání mezi zap/vyp (např. regulací výkonu ventil nebo obtok na scroll kompresoru), Stream nebo Bitzer CRII) použijte pro toto připojení polovodičové relé. Polovodičové relé jsou na výstupech 5 a 6.

Digitální vstupy

1: 2: 3: ..

Zap/Vyp vstupy

Když funkce je deﬁnována tak, že používá vstup, bude možné zvolit tuto funkci na jednom z dostupných zap/vyp vstupů. Vyberte vstup a pokračujte v nastavení. V posledním nastavení budete mít možnost zvolit funkci, kterou chcete připojit na vstup.

Analogový výstup

0-10 V výstup

Pokud funkce byla deﬁnována tak, že je třeba použít výstup s proměnným napětím, bude 3: 4:

možné zvolit tuto funkci na jednom z dostupných AO výstupů (pouze AO3 a AO4 jsou k

dispozici).

Vyberte jeden ze dvou výstupů a pokračovat v procesu nastavení. V posledním nastavení

budete mít možnost zvolit, které funkce chcete propojit s výstupem.

Analogové vstupy

1: 2: 3: 4: . .

Analogové vstupy

Pokud funkce byla deﬁnována tak, že je třeba použít teplotní sondu nebo převodník tlaku,

bude možné zvolit tuto funkci na jednom z dostupných AI vstupů.

Vyberte vstup a pokračovat v procesu nastavení. V posledním nastavení budete mít možnost

zvolit, kterou funkci chcete propojit s vstupem.

Saux je sonda pro obecný termostat.

(Převodník tlaku AKS 2050 pro vysoký tlak dává stejný typ signálu jako AKS32R) 8:

Digitální výstupy

Stav zap/vyp výstupů

Zde můžete vidět, zda je funkce zapnutá nebo vypnutá. . 8:

Digitální vstupy

Stav zap/vyp vstupů

Zde můžete vidět stav funkce/alarmu. . 8:

Analogové výstupy

Stav analogového výstupu

Zde můžete vidět velikost výstupního signálu jako % z max. signálu. 4:

Analogové vstupy

1: .

Stav analogových vstupů

Zde můžete vidět hodnoty tlaku a teploty přijímané regulátorem.

Hodnoty zahrnují kalibraci. 8:

Zap Vyp

0-10 V 0-5 V

Tlakový signál:

AKS 33 AKS 32R AKS 32 2-10 V 0-20 mA 0-10 V 0-5 V

Teplotní signál:

NTC-86K Pt 1000 ohm

Žádný

AK-PC 551 Manuál RS8GY448 © Danfoss 2016-11 17

I/O Přehled

DO: Max 8, Použito: DI: Max 8, Použito: AO: Max 2, Použito: AI: Max 8, Použito:

I/O Ruční řízení

Digitální výstupy Ruční řízení reléových výstupů

Analogové výstupy Ruční řízení analogových výstupů

Alarmové priority

Obecné

Pohotovostní režim: Porucha sondy: Chladivo: Výstup v RUČNÍM:

Skupina sání A

Nízký tlak: Vysoký tlak: Ochrana kompresoru:

Skupina sání B

Nízký tlak: Vysoký tlak: Ochrana kompresoru:

Kondenzátor

Vysoký tlak: Ochrana ventilátoru

Rychlé nastavení

Rychlá konﬁgurace Toto nastavení zarezervuje vstupy a výstupy pro následující kompresory a ventilátory:

Použité vstupy a výstupy

Zde můžete vidět kolik různých vstupů a výstupů je dostupných. Můžete také porovnat tento počet s tím, kolik z nich bylo nakonﬁgurováno. Pokud jich bylo deﬁnováno příliš mnoho, zobrazí se vykřičník (!).

Auto / Zap / Vyp

Při normálním řízení, funkce relé bude v “Auto”. V případě ručního řízení, funkce budou přepnuty buď na “Zap” nebo “Vyp”. Po ukončení ručního řízení nezapomeňte přepnout na “Auto”!

Auto / Ruč

Během normální regulace bude funkce výstupu v “Auto”. V případě ručního řízení funkce musí být nejprve změněna na “Ruční”, výstupní signál pak

0-100%

může být změněn v rozsahu 0-100%. Po ukončení ručního řízení nezapomeňte přepnout na “Auto”!

Alarmové priority

Regulátor vydá oznámení o alarmu když se objeví speciﬁcký incident. Každý incident je nastaven k indikaci důležitosti každého alarmu, ale je možné modiﬁkovat jejich důležitost. Vyberte mezi následujícími úrovněmi priorit”

Kritický Vážný Normální Vyřazený

Kritický: Důležité alarmy, které vyžadují vysokou úroveň pozornosti. Vážný: Alarmy se střední důležitostí Normální: Nedůležité alarmy Vyřazený: Alarmy nastavené na tuto prioritu budou zrušeny.

Tovární nastavení těchto alarmů můžete vidět na straně 21.

Různá připojení jsou ukázána na následující straně.

Apl. č. Displej Skupina sání A Skupina sání B Kondenzátor

Rychlost Digitální

1 - stupeň 1 - stupeň Stupeň Rychlost

(Scroll / Stream)

17 3KDA +2KB + VR 1 2 2 x 16 2KDA + 2KB + 3V 1 1 2 3 15 3KSA + 2KB + VR 1 2 2 x 14 2KSA + 2KB + 3V 1 1 2 3 13 4KA + 3KB + VR 4 3 x 12 3KA + 2KB + VR 3 2 x 11 2KA + 2CB + 3V 2 2 3 10 4KDA + VR 1 3 x 9 3KDA + VR 1 2 x 8 3KDA + 3V 1 2 3 7 2KDA + 2V 1 1 2 6 4KSA + VR 1 3 x 5 4KA + VR 4 x 4 4KA + 4V 4 4 3 3KSA + VR 1 2 x 2 3KA +VR 3 x 1 3KA + 3V 3 3 0 Žádný Po provedení výběru se nastavení se vrátí na “Žádný”

Po provedení výběru musíte:

1. Nastavit typ chladiva

2. Zkontrolujte typy snímačů tlaku

3. Zkontrolujte min. a max. nastavení na převodnících tlaku Tovární nastavení: Po A/B = AKS 32R, min = -1.0 bar, max. = 12 bar Pc = AKS 32R, min. = -1.0 Bar, max. = 34 bar SdA = NTC 86K

Průvodce nastavením Tento průvodce vás provede nezbytnými nastaveními, tj. celkem přibližně 20 až 35

zobrazeními na displeji, v závislosti na tom, co je vybráno během nastavování. Výběr bude také mít za následek propojení na daný vstup a výstup. Vy sami uvidíte toto propojení v konﬁguračním menu IO. Pokud je to použitelné, podívejte se na str. 20.

18 Manuál RS8GY448 © Danfoss 2016-11 AK-PC 551

Vent.

K1A K2A K3A K1B K2B Hlavní

ochr.

Vent.

ochr.

Vent.

ochr.

Vent.

ochr.

Vent.

ochr.

Vent.

ochr.

Vent.

ochr.

Vent.

ochr.

Vent.

ochr.

Vent.

ochr.

Vent.

ochr.

Vent.

ochr.

Vent.

ochr.

Vent.

ochr.

Vent.

ochr.

Vent.

ochr.

vyp..

K1A K2A K1B K2B Hlavní

Digi

vyp..

K1 K2 K3 K4 Hlavní

K1 K2 K3 Hlavní

K1 K2 Hlavní

Digi

Zap/Vyp Analogový Analogový Digitální

DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8 AO3 AO4 AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 DI1 DI2 DI3 DI4 DI5 DI6 DI7 DI8

PoA PoB Pc Sc3 SdA

Alarm Vent.

K2B Vent.

Rychlost

VSD

Vent.1Vent.2 Vent.3 PoA PoB Pc Sc3 SdA

PWM

PoA PoB Pc Sc3 K1A K2A K3A K1B K2B Hlavní

Vent.

Alarm K1A

Rychlost

VSD

PoA PoB Pc Sc3 K1A K2A K1B K2B Hlavní

Rychlost

PoA PoB Pc Sc3 K1A K2A K3A K4A K1B K2B K3B Vent.

PoA PoB Pc Sc3 K1A K2A K3A K1B K2B Hlavní

Rychlost

Alarm Vent.

Rychlost

VSD

PoA Pc Sc3 SdA

Alarm Vent.

Vent.

Rychlost

VSD

PWM

PoA Pc Sc3 SdA

Alarm Vent.

Vent.

Rychlost

VSD

PWM

Vent.2Vent.3 Alarm PoA Pc Sc3 SdA

PWM

Alarm PoA Pc Sc3 SdA

PWM

PoA Pc Sc3 K1 K2 K3 K4 Hlavní

Vent.

Alarm K1

Rychlost

VSD

PoA Pc Sc3 K1 K2 K3 K4 Hlavní

Alarm Vent.

Rychlost

VSD

PoA Pc Sc3 K1 K2 K3 Hlavní

Vent.

Alarm K1

Rychlost

VSD

PoA Pc Sc3 K1 K2 K3 Hlavní

Rychlost

Alarm Vent.

VSD

Apl. č. Displej Výstup Vstup

Připojení použité v “Rychlé konﬁguraci”

17 3KDA +2KB + VR K1A K2A K3A K1B K1A

16 2KDA + 2KB + 3V K1A K2A K1B K2B K1A

15 3KSA + 2KB + VR K1A K2A K3A K1B K2B Vent.

14 2KSA + 2KB + 3V K1A K2A K1B K2B Vent.1 Vent.2Vent.3 Alarm K1A

13 4KA + 3KB + VR K1A K2A K3A K4A K1B K2B K3B Alarm Vent.

12 3KA + 2KB + VR K1A K2A K3A K1B K2B Vent.

11 2KA + 2CB + 3V K1A K2A K1B K2B Vent.1 Vent.2 Vent.3 Alarm PoA PoB Pc Sc3 K1A K2A K1B KB2 Hlavní

10 4KDA + VR K1 K2 K3 K4 K1

9 3KDA + VR K1 K2 K3 K1

8 3KDA + 3V K1 K2 K3 Vent.1 K1

7 2KDA + 2V K1 K2 Vent.1 Vent.2 K1

6 4KSA + VR K1 K2 K3 K4 Vent.

5 4KA + VR K1 K2 K3 K4 Vent.

4 4KA + 4V K1 K2 K3 K4 Vent.1 Vent.2 Vent.3 Vent.4 PoA Pc Sc3 K1 K2 K3 K4 Hlavní

3 3KSA + VR K1 K2 K3 Vent.

2 3KA +VR K1 K2 K3 Vent.

1 3KA + 3V K1 K2 K3 Vent.1 Vent.2 Vent.3 Alarm PoA Pc Sc3 K1 K2 K3 Hlavní

0 Žádný

Příklad zobrazení na displeji:

3KDA + 2KB + VR = 3 kompresory, jeden je digitální, skupina sání A + 2 kompresory, skupina sání B + jeden ventilátor s řízením otáček

Připojení při použití Průvodce nastavením

Pokud jste použili Průvodce nastavením pro konﬁguraci, bude regulátor automaticky přiřazovat vybrané funkce do vstupů a výstupů v souladu s tímto upřednostněným pořadím:

Digitální výstupy (DO1-DO8):

• Pulsní výstup pro ovládání ventilu řídící výkonu digitálního scrollu, Streamu nebo Bitzer CRII bude na DO5 nebo DO6

• Start kompresorů a regulace výkonu pro saní skupin A a B, v tomto pořadí

• Ventilátory

• Vstřikování ZAP

• Alarm

Digitální vstupy (DI1-DI8):

• Vstupy ochrany kompresorů pro sací skupiny A a B, v tomto pořadí

• Vstup ochrany ventilátorů

• Vnější hlavní vypínač (start/stop)

• Bezpečnostní presostat HP

• Bezpečnostní presostat LP pro skupinu sání A a B, v tomto pořadí

• Stav Noc

• Rekuperace tepla

• Omezení zátěže

• Obecné alarmové vstupy DI1, DI3

Analogové výstupy (AO3-AO4)

• Regulace otáček kompresoru pro sací skupinu A a B, tomto pořadí

• Regulace otáček kondenzátoru

Analogové vstupy (AI1-AI8)

• PoA a PoB sací tlak je umístěn na AI1 a AI2, tomto pořadí

• PC kondenzační tlak je umístěn na AI3

• Sc3 venkovní teploty je umístěno na AI4

• S4A a S4B teplota média

• S7 teplota média, kondenzátor

• Sd komp. 1 výtlačná teplota plynu pro digitální scroll / stream kompresor pro sání skupin A a B, tomto pořadí

• Ss sací teplota plynu pro sání skupin A a B, tomto pořadí

• Výtlačná Sd teplota plynu pro sání skupin A a B, tomto pořadí

• Saux pro obecný termostat

Přiřazení funkcí na jednotlivých vstupů a výstupů lze regulovat v "nastavení IO". Zde je příklad 3 kompresorů a 3 ventilátorů:

V tomto obrázku můžete vidět, kolik vstupů a výstupů vaše nastavení poskytlo.

Seznam alarmů

Text alarmu Důvod Nastavení

Obecné alarmy Pohotovostní režim

(Hlavní sw. VYP) PoA porucha sondy Signál z převodníku tlaku PoA je chybný PoB porucha sondy Signál z převodníku tlaku PoB je chybný S4 porucha sondy Teplotní signál z S4A sondy teploty media je chybný S4B porucha sondy Teplotní signál z S4B sondy teploty media je chybný SsA porucha sondy Teplotní signál z SsA teploty plynu v sání je chybný SsB porucha sondy Teplotní signál z SsB teploty plynu v sání je chybný SdA porucha sondy Teplotní signál z SdA teploty plynu na výtlaku Sd je chybný SdB porucha sondy Teplotní signál z SdB teploty plynu na výtlaku Sd je chybný Pc porucha sondy Tlakový signál z převodníku tlaku Pc je chybný S7 porucha sondy Teplotní signál z S7 teploty media na kondenzátoru je chybný Sc3 porucha sondy Teplotní signál z Sc3 teploty vzduchu před kondenzátorem je chybný Sd Komp. 1A porucha sondy Teplotní signál z "Sd Komp. 1A" teploty plynu na výtlaku digitálního scrollu/Stream kompresoru je

Sd Komp. 1B porucha sondy Teplotní signál z "Sd Komp. 1B" teploty plynu na výtlaku digitálního scrollu/Stream kompresoru je

Saux - porucha sondy Teplotní signál z Saux sondy termostatu je chybný Chladivo není vybráno Alarm když není vybráno chladivo Chladivo není nastaveno Normální Výstup je v ručním režimu Výstup je nastaven v ručním režimu Výstup je v RUČNÍM

IO chyba konﬁgurace Ne všechny vstupy a výstupy funkce byly přiděleny na hardwarové vstupy a výstupy *

GA1 - "Text alarmu" Alarm na obecném alarmovém vstupu DI 1 (DI vstup "Obec Alarm 1 - text alarmu závisí na

GA2 - "Text alarmu" Alarm na obecném alarmovém vstupu DI 2 (DI vstup "Obec Alarm 2 - text alarmu závisí na

GA3 - "Text alarmu" Alarm na obecném alarmovém vstupu DI 3 (DI vstup "Obec Alarm 3 - text alarmu závisí na

Sání A alarmy PoA Nízký sací tlak Minimální bezpečnostní limit pro sací tlak PoA byl překročen LP A vypnutí nízkotlakého

presostatu PoA Vysoký sací tlak Vysoký limit alarmu pro PoA byl překročen Vysoký tlak PoA Kritický SsA Vysoké přehřátí Přehřátí v sacím potrubí A je příliš vysoké (měřeno PoA a SaA) SsA nízké přehřátí Přehřátí v sacím potrubí A je příliš nízké (měřeno PoA a SsA) SdA Vysoká výtlačná teplota Preventivní ochranný limit pro SdA výtlačnou teplotu byl překročen (10K pod bezpečnostním limitem) Vysoká výtlač. tepl. SdA Kritický Komp. 1A Vysoká výtlač. tepl. Bezpečnostní limit pro výtlačnou teplotu plynu digitálního scrollu / Stream kompresoru byl překročen. Kompresor 1-8A bezpečnostní

vypnutí Sání B alarmy PoB Nízký sací tlak Minimální bezpečnostní limit pro sací tlak PoB byl překročen Nízký tlak PoB Normální LP B vypnutí nízkotlakého

presostatu PoB Vysoký sací tlak Vysoký limit alarmu pro PoB byl překročen Vysoký tlak PoB Kritický SsB Vysoké přehřátí Přehřátí v sacím potrubí A je příliš vysoké (měřeno PoB a SsB) SsB nízké přehřátí Přehřátí v sacím potrubí B je příliš nízké (měřeno PoB a SsB) Vysoká výtlač. tepl. SdB Preventivní ochranný limit pro SdB výtlačnou teplotu byl překročen (10K pod bezpečnostním limitem) Vys. výtlačná tepl. SdB Kritický Komp. 1B Vysoká výtlač. tepl. Bezpečnostní limit pro výtlačnou teplotu plynu digitálního scrollu / Stream kompresoru byl překročen. Kompresor 1-4 B bezpečnostní

vypnutí Alarmy kondenzátoru Pc Vysoký kondenzační tlak Vysoký preventivní limit pro kondenzační tlak byl překročen (3K bod bezpečnostním limitem) HP vypnutí bezpečnostního

presostatu Společné vypnutí ventilátorů Hlášení poruchy ventilátoru přes společný bezpečnostní vstup (DI vstup "Ochrana ventilátorů") Vent. 1 bezpečnostní vypnutí Hlášení poruch ventilátorů č. 1 – 8 přes individuální bezpečnostní vstupy (DI vstup "Ochrana

* Alarm "IO konﬁgurační chyba" je aktivována, pokud nebyly všechny IO funkce přiřazeny k hardwarovým vstupům nebo výstupům. Častým důvodem je, že bylo vybráno příliš mnoho funkcí při konﬁguraci regulátoru. Jděte k bodu menu “Hlavní menu => IO stav => IO přehled". Na této obrazovce uvidíte, zda jste nakonﬁgurovali příliš mnoho funkcí určitého typu – indikováno znakem vykřičníku „! „ Podívejte se prosím na příklad obrazovky, kde bylo nakonﬁgurováno příliš mnoho DO funkcí. Problém vyřešte přizpůsobením DO funkcí maximálnímu počtu DO výstupů. Alarmy sond Alarmy sond jsou automaticky vypnuty, když signál ze sondy byl správný po dobu 10 min. Pokud jste opravil chybu senzoru a chcete provést ruční, nucené odstranění alarmu, přejděte na "Podrobné zobrazení alarmů" Zde stiskněte a podržte klávesu "X" na 2 vteřiny.

Alarm při řízení je zastaveno interním nebo externím hlavním vypínačem (DI vstup "Hlavní vypínač") Pohotovostní režim Normální

chybný

(nelze je nastavit)

nakonﬁgurovaném textu)

Nízký bezpečnostní limit pro vnější nízkotlaký presostat byl překročen (DI vstup "LP spínač A")

Kompresor č. 1-8 A byl vypnut na obecném ochranném vstupu (DI vstup "Komp.1-8 A ochrana")

Nízký bezpečnostní limit pro vnější nízkotlaký presostat byl překročen (DI vstup "LP spínač B")

Kompresor č. 1-4 B byl vypnut na obecném ochranném vstupu (DI vstup "Komp.1-4 B ochrana")

Vysoký bezpečnostní limit pro externí presostat vysokého tlaku byl překročen (DI vstup "HP spínač")

ventilátorů 1-8")

priorit

Porucha sondy Normální

režimu (can not be set) Normální

Obecný alarm 1 Normální

Obecný alarm 2 Normální

Obecný alarm 3 Normální

Nízký tlak PoA Normální

Přehřátí A Normální

Ochrana kompresorů A Normální

Přehřátí B Normální

Ochrana kompresorů B Normální

Vysoký tlak Pc Kritický

Ochrana ventilátorů Normální

Výchozí

hodnota

Normální

ERR31 Alarm na externím displeji - MMIGRS2

Příčinou může být nezapojení zobrazených svorek nebo přerušení datové komunikace v době, kdy displej načítá základní informace z regulátoru. Jakmile zkontrolujete svorky, potom zkontrolujte verzi softwaru externí zobrazovací jednotky. Toho docílíte podržením stisknutého tlačítka Enter a tlačítka X po dobu 5 sekund, dokud se nezobrazí nabídka Bios. Potom stiskněte tlačítko X a v pravém dolním rohu se zobrazí verze softwaru. Verze softwaru musí být 1.13 nebo novější.

Jakmile ověříte verzi softwaru, zkontrolujte nastavení zobrazovací jednotky následujícím způsobem:

1. Podržte stisknuté tlačítko Enter a tlačítko X po dobu 5 sekund, dokud se nezobrazí nabídka Bios.

2. Vyberte nabídku „Výběr MCX“

- Vyberte řádek „Vymazat UI“ a stiskněte Enter

- Vyberte řádek „Aut. detekce“ a stiskněte Enter

3. Stiskněte tlačítko X pro návrat do nabídky Bios

4. Vyberte nabídku „Výběr COM“

- Vyberte řádek „CAN“ a stiskněte Enter

5. Stiskněte tlačítko X pro návrat do nabídky Bios

6. Vyberte nabídku „Režim spuštění“

- Vyberte řádek „Vzdálená aplikace“ a stiskněte Enter

7. Stiskněte tlačítko X pro návrat do nabídky Bios

8. Vyber te nabídku „CAN“

- Vyberte řádek „Přenosová rychlost“, potom vyberte „Aut. přenosová rychlost“ a stiskněte Enter

- Vyberte řádek „ID uzlu“, nastavte hodnotu 126 a stiskněte Enter

9. Stiskněte tlačítko X pro návrat do nabídky Bios

10. Vyberte nabídku „Aplikace“ a stiskněte Enter.

Zobrazovací jednotka znovu načte data z regulátoru. Tento proces potrvá cca 5 minut.

Připojení

Připojení, dolní deska Připojení, horní deska

Napájení

Není součástí

dodávky!

Elektrické rušení

Signálové kabely pro snímače, digitální vstupy, datovou komunikaci

DO DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8 Σ 1-8 I Max. 10 A

U Vše 24 V nebo vše 230 V a.c.

Napájecí napětí

(3.5)

10 A (3.5)

6 A (4)

0.5 A min. 50 mA Ivyp < 1,5 mA

6 A (4)

6 A

32 A

(4)

AO - analogový výstup, 2 ks. AO3 - AO4

Napájecí napětí je buď 24 V, nebo 110-230 V. Najdete na štítku na zadní straně regulátoru.

÷ = Zástrčky běžně nepoužívané

Nicméně, při připojení na externí displej, propojka musí být vložena mezi "H" a "R".

Modbus

Je důležité, aby instalace datového komunikačního kabelu byla provedena správně. Viz samostatná literatura č. RC8AC.

AI - analogové vstupy, 4 ks. AI1 - AI4

Nezapomeňte na zakončení datové komunikační linky odporem 120 ohm.

DO – Digitální výstupy, 8 ks. DO1 - DO8

DO5 a DO6 jsou polovodičové relé. Relé jsou dimenzovány na zadané hodnoty. Je-li deﬁnováno alarmové relé, bude řízeno (přitaženo) při normálním provozu, a odpadne v případě alarmů a nedostatečné napájení k regulátoru.

AKS 32R

10-90% ratiometrický

DI – Digitální spínací vstupy, 8 ks. DI1 - DI8

÷ = Zástrčky nejsou normálně použité

Musí být použity při použití frekvenčního měniče nebo EC motorů. Připojte 24 V na N a L (Není součástí dodávky!).. Vyvarujte se zemnících poruchových proudů. Použijte dvojitě izolovaný transformátor. Sekundární strana nesmí být uzemněna. Získejte 0-10 V z terminálů N a AO3, respektive N a AO4. DEJTE POZOR NA POLARITU N.

Převodníky tlaku

• Ratiometrický: 10-90% napájecího napětí, AKS 32R

• Signál: 1-5 V, AKS 32

• Proud: 0-20 mA / 4-20 mA, AKS 33 (napájení = 12 V)

Teplotní sondy

• Pt 1000 ohm, AKS 11 nebo AKS 21.

• NTC 86K ohm @ 25 ° C, z digitálního scrollu.

Tovární nastavení

AI1 = PoA, AI2 = PoB, AI3 = Pc, AI4 = Teplota okolí Sc3.

Digitální vstupy mohou být aktivní v uzavřeném nebo otevřeném stavu. Během konﬁgurace vyberte, ve kterém stavu budou aktivní.

a displej musí být vedeny odděleně od vysokonapěťových (230 V) elektrických kabelů: – Použijte samostatné kabelové lávky – Dodržujte vzdálenost mezi vysokonapěťovými a signálovými

kabely alespoň 10 cm

– Nepoužívejte v digitálním vstupu kabely delší než 3 m

1= černá 2= modrá = 3= hnědá = s

Varování

Napájecí napětí AI nesmí sdílet signál s jinými regulátory.

AI - analogové vstupy, 4 ks. AI5 – AI8

AKS 32

1-5 V

Převodníky tlaku

• Ratiometrický: 10-90% napájecího napětí, AKS 32R

• Signál: 1-5 V, AKS 32

• Proud: 0-20 mA / 4-20 mA, AKS 33 (napájení = 12 V)

Teplotní sondy

AKS 33

0-20mA 4-20mA

• Pt 1000 ohm, AKS 11 nebo AKS 21.

• NTC 86K ohm @ 25 ° C, z digitálního scrollu.

Výkon digitálního scroll kompresoru

Jen DO5 nebo DO6

Regulace výkonu je rozdělena do časových period jako "PWM per time". 100% výkonu je dodáváno, když je chlazení zapnuto po celou časovou periodu. Pokud je požadováno snížení výkonu, dojde po část PWM periody k otevření obtokového ventilu a tím i k vypnutí chlazení. Regulátor sám vypočítá potřebný výkon a pak podle něj mění dobu zapnutí obtokového ventilu. Je zaveden limit minimálního výkonu 10%, aby byla zachováno chlazení elektromotoru kompresoru nasávanými parami chladiva. Tato hodnota může být v případě potřeby zvýšena. .

Chlazení Bez chlazení

Perioda time

Min. Capacity

Copeland Stream kompresor

Pulse signál může být použit i pro řízení jednoho stream kompresoru s jedním regulačním ventilem. 4 válcová verze. Výkon kompresoru je rozdělen na 50% pro jedno relé a zbývajících 50-100% pro regulaci výkonu. Regulace výkonu je připojena k DO5 nebo DO6.

Bitzer CRII

Pulsní signál může být také použit pro řízení jednoho CRII s regulací výkonu (4 válcová verze) Výkon kompresoru může být regulován od 10 do 100% v závislosti na pulsacích regulace výkonu regulace výkonu je připojena na DO5 a DO6

Reg. výkonu 1

Reg. výkonu 2

Regulace výkonu 2 následuje regulaci výkonu 1 s posunem o ½ periody

Monitorování Sd Když se při regulaci monitoruje Sd, jeden ze tří typů kompresorů zvýší výkon , když je teplota blízko Sd limitu Toto zajistí lepší chlazení odlehčeného kompresoru

Vstřikování vypnuto

Elektronické expanzní ventily v chladicích spotřebičích musí být uzavřeny, když je všem kompresorům zabráněno ve spuštění. V důsledku toho výparníky nebudou naplněny kapalným chladivem, které by mohlo být nasáno do kompresoru při dalším startu kompresorů. Pro tuto funkci může být použito relé regulátoru, nebo signál může být distribuován k regulátorům prostřednictvím datové komunikace.

Data Externí displej

Napájecí napětí

8 analogových vstupů

8 digitálních vstupů

Reléové výstupy k řízení výkonu

2 napěťové výstupy

Výstup na displej Pro typ MMIGRS2

Datová komunikace

Okolní prostředí

Krytí IP 20 Hmotnost 0,4 kg Montáž DIN-rail Svorky Průřez max. 2.5 mm2

Schváleni

24 V a.c. +/-15% 50/60 Hz, 17 VA 24 V d.c. (20-60 V ), 17 VA 230 a.c. (85-265 V) 50/60 Hz, 20 VA

Měření tlaku: Ratiometrická tlaková sonda typu AKS 32R 1-5 volt tlaková sonda typu AKS 32 0-20 (4-20) mA tlaková sonda typu AKS 33

Měření teploty Pt 1000 ohm/0°C NTC - 86K z digitálního scrollu / streamu

Z kontaktních funkcí Tj. k: Start/stop regulace Monitorování bezpečnostních okruhů Obecné alarmové funkce

4 ks. SPDT (8A)

2 ks. SPST (16A)

2 ks. Polovodičové relé. PWM pro scroll – reg. výkonu

0-10 V d.c. Ri = 1kohm Oddělené napájení 24 V je požadované

Modbus Pro AK-SM 850

-20 - 60°C, během provozu

-40 - 70°C, během transportu 20 - 80% Rh, bez kondenzace Bez vlivu otřesů / vibrací

Splňuje směrnice Evropské unie pro nízká napěti a ustanoveni EMC pro značku CE. Zkoušky LVD podle EN 60730-1 a EN 60730-2-9 Zkoušky EMC podle EN 61000-6-2 a 3 Schválení UL

AC-1: 6 A (ohmická) AC-15: 4 A (induktivní)

AC-1: 10 A (ohmická) AC-15: 3.5 (induktivní)

Imax. = 0.5A Imin. = 50 mA. Únik<1.5 mA Není chráněno proti zkratu

Externí displej je pouze pro montáž do panelu (IP 20) Připojení pouze pomocí kabelu se zástrčkou. Viz objednávání.

Svorka

Připojení H-R

Kapacitní zátěž

Relé nelze použít pro přímé připojení kapacitních zátěží, například kontrolek a vypínačů EC motorů. Všechny zátěže se spínaným napájecím zdrojem musí být připojeny pomocí vhodného stykače nebo podobným způsobem.

Důležité!

Svorka Připojení H-R

Převodníky tlaku / teplotní sondy

Podrobnosti najdete v katalogu RK0YG...

Objednání

Typ Funkce Provoz Napájecí napěti Objednací č.

230 V 080G0281

S tlačítky a displejem

AK-PC 551 Regulátor výkonu

S externím displejem a

1.5 kabelem pro displej

MMIGRS2 Displej S tlačítky a displejem - 080G0294

Kabel k displeji L = 1.5 m, 1 ks. 080G0075

Kabel k displeji L = 3 m, 1 ks. 080G0076

24 V 080G0283

230 V 080G0282

24 V 080G0288

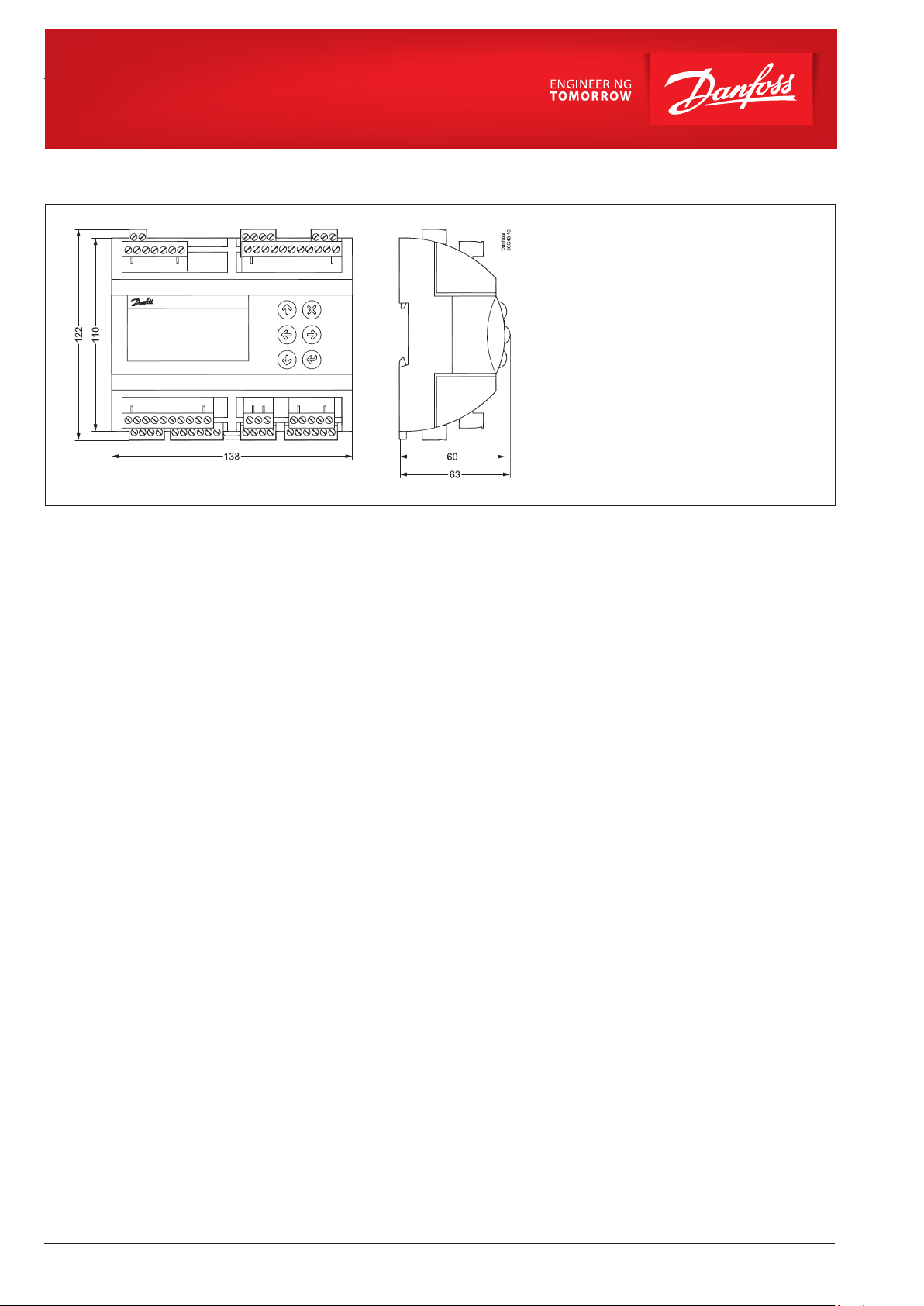

Montáž / Rozměry

Výhradně na DIN lištu (IP 20)

Aspekty instalace

Náhodné poškození, špatná instalace, nebo podmínky v místě instalace mohou vést k poruchám funkce řídicího systému, a v konečném důsledku vést k poruše zařízení. Do našich výrobků byla začleněna každá možná ochrana, aby se tomu zabránilo. Nicméně, například špatné instalace, může představovat problém. Elektronické řídící prvky nejsou náhradou za normální, správnou technickou praxi.

Danfoss nebude zodpovědný za jakékoliv poškození zboží nebo komponentů zařízení v důsledku výše uvedených vad. Je odpovědností instalační ﬁrmy důkladně zkontrolovat instalaci a osadit ji nezbytným bezpečnostních zařízením. Zvláštní důraz je na nutnost signálů do regulátorů když je kompresor zastaven a na potřebu odlučovačů kapalného chladiva před kompresory Váš místní zástupce společnosti Danfoss bude potěšen Vám pomoci s dalšími radami, atd.

Danfoss nenese odpovědnost za případné chyby v katalozích, brožurách nebo v jiných tištěných materiálech. Danfoss si vyhrazuje právo měnit své produkty bez upozornění. To se týká I již objednaných produktů za předpokladu, že tyto změny mohou být provedeny bez následných změn v již dohodnutých speciﬁkacích. Veškeré obchodní značky v tomto materiálu jsou vlastnictvím odpovídajících společností. Danfoss a logo Danfoss jsou obchodními značkami Danfoss A/S. Veškerá práva vyhrazena.

Seznam literatury

Instalační příručka pro rozšířený provoz RC8AC Zde je popsán způsob zřízení datové komunikace se systémech regulace chlazeni ADAP-KOOL®.

Danfoss ne nese odpověd nost za případ né chyby v katalo zích, brožurác h nebo v jiných tiště ných materiálec h. Danfoss si vy hrazuje právo mě nit své produk ty bez upozo rnění. To se týká I ji ž objednaných produk tů za předpokladu, že ty to změny mohou bý t provedeny bez následných změn v již dohodnutých specifikacích. Veškeré obchodní značky v tomto materiálu jsou vlastnictvím odpovídajících společností. Danfoss a logo Danfoss jsou obchodními značkami Danfoss A/S. Veškerá práva vyhrazena.

ADAP-KOOL®

Danfoss AK-PC 551 User guide [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual
