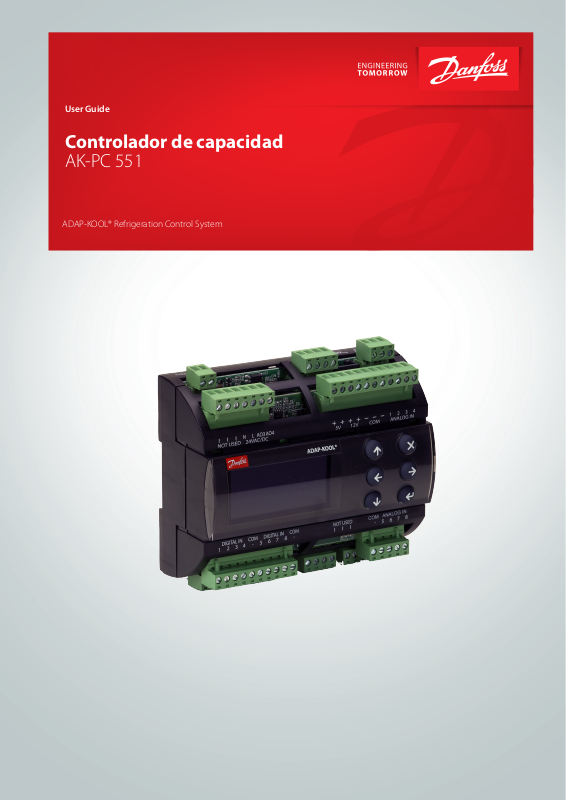

User Guide

Controlador de capacidad

AK-PC 551

ADAP-KOOL® Refrigeration Control System

Introducción

Aplicación

El controlador se utiliza para la regulación de capacidad de compresores y condensadores en pequeños sistemas de refrigeración Pueden regularse un máximo de ocho compresores y un condensador. Por ejemplo:

• Un grupo de aspiración + un grupo de condensador

• Dos grupos de aspiración + un condensador compartido (máx. 4 + 4 etapas)

• Un grupo compresor, máx. 8 etapas

• Un grupo condensador, máx. 8 etapas

Ventajas

• Ahorro de energía mediante:

- Optimización de la presión de aspiración

- Incremento nocturno

- Presión de condensación ﬂotante

- Límite de carga

Entrada y salida

Existe un número limitado de entradas y salidas disponibles. Para cada tipo de señal pueden realizarse las siguientes conexiones:

• Entradas analógicas, máx. 8 uds.

Señal desde transmisores de presión, sensores de temperatura, señal de tensión, etc.

• Entradas digitales, máx. 8 uds.

Señal desde el control automático de seguridad, señal diurna / nocturna, etc.

• Salidas de relé, máx. 6 uds.

Conexión de compresores, ventiladores del condensador

• Salidas de estado sólido, máx. 2 uds.

- Control de la válvula de capacidad en un Copeland scroll digital

- Control del descargador en un Copeland compresor stream

- Control de ambos descargadores en un Bitzer CRII Si las salidas no se utilizan para estas funciones, pueden usarse como salidas de relé ordinarias

• Salidas analógicas, máx. 2 uds.

Control de velocidad de los compresores o de los ventiladores del condensador.

Operación

La operación diaria puede conﬁgurarse directamente en el controlador o a través de un dispositivo de visualización externo. Durante la conﬁguración, se ajustan las imágenes de la pantalla de modo que solo las imágenes pertinentes estén disponibles para ajustes adicionales y para su manipulación por parte del usuario ﬁnal. La operación está protegida mediante contraseña y pueden atribuirse tres niveles diferentes de acceso. El controlador dispone de varios idiomas. Seleccione su idioma preferido en el arranque.

Comunicación de datos

El controlador posee comunicación de datos MODbus integrada y puede conectarse a un dispositivo de tipo AK-SM 800.

2 User Guide RS8GY405 © Danfoss 2016-11 AK-PC 551

Grupo de aspiración

Tipos de compresores

Los siguientes tipos de compresores pueden utilizarse para la regulación:

• Compresores monoetapa (uno puede ser con control de velocidad)

• Compresor con descargadores

• Compresores scroll (uno puede ser scroll digital)

• Copeland Compresor stream con un descargador (4 cilindros)

• Bitzer CRII compresor con 2 descargadors (4 cilindros)

Regulación de capacidad

La capacidad necesaria se controla con la señal recibida desde el transmisor de presión / sensor de temperatura conectado y el ajuste de referencia. Establezca una zona neutra en torno a la referencia. En la zona neutra, el compresor de regulación controla la capacidad para que pueda mantenerse la presión. Si ya no puede mantener la presión de la zona neutra, el controlador desconecta el compresor o conecta el siguiente compresor de la serie. Cuando se desactiva o se activa la capacidad adicional, la capacidad del compresor de regulación se modiﬁca con el ﬁn de mantener la presión en la zona neutra (solo si el compresor es de capacidad variable).

- Si la presión es superior a la «referencia + la mitad de la zona neutra», se permite la activación del siguiente compresor (ﬂecha arriba).

- Si la presión es inferior a la «referencia + la mitad de la zona neutra», se permite la desactivación de un compresor (ﬂecha abajo).

- Si la presión se encuentra en la zona neutra, el proceso continua con los compresores activados.

Sensor de control

Normalmente, un grupo de aspiración se controla en función de una señal del transmisor de presión Po. Si el control se hace en salmuera, el sensor de control debe ser el S4. Asimismo, el transmisor de presión Po debe estar instalado, ya que se utiliza para la protección antiescarcha.

La referencia

Para la regulación puede utilizarse una referencia ﬁja o variable. Por ejemplo, la referencia variable puede utilizarse para un incremento nocturno o para la optimización Po. Establezca un valor de consigna para añadir una contribución de la optimización Po o del incremento nocturno. Esta contribución puede aumentar o disminuir la referencia, en función de la necesidad temporal de refrigeración. Para limitar la referencia de valores demasiado altos o demasiado bajos, establezca un límite máximo y un límite mínimo.

Deslastrado

Cuando está activa la función de deslastrado, se restringe la capacidad máxima permitida del compresor en función del límite establecido. De este modo, se limita la carga eléctrica total del establecimiento. El umbral no puede ser inferior a la etapa de menor capacidad del compresor / «Velocidad de arranque».

Po ref.

Max.

Min.

AK-PC 551 User Guide RS8GY405 © Danfoss 2016-11 3

Condensador

Control del ventilador

Los ventiladores se pueden controlar de manera progresiva mediante los relés del controlador, o por control de velocidad a través de la salida analógica del controlador. El control de velocidad puede hacerse a través de un transformador de frecuencia de tipo VLT. Si los ventiladores tienen motores CE, la señal 0-10 V puede utilizarse directamente.

Etapa y velocidad simultáneamente. (Señales paralelas en etapa entre sí). Aunque esta función se utiliza principalmente para controlar un convertidor de frecuencia, si este último falla, el cableado externo se conmutará al control por etapas.

Durante el funcionamiento nocturno, puede reducirse el nivel de ruido de los ventiladores. Esto se hace limitando la capacidad de conexión. Para el control de velocidad, mantenga bajo el número de revoluciones. Omita la activación de etapas para la activación gradual.

Se evita esta limitación si las funciones de seguridad Sd máx. y Pc máx. comienzan a funcionar.

Control

La regulación se realiza con base en una señal procedente del transmisor de presión Pc o de un sensor de temperatura del medio S7. Esta señal se compara con la referencia de regulación.

La referencia de regulación puede proceder de una o más de las siguientes funciones:

• Referencia ﬁja

• Referencia variable, en función de la temperatura exterior. Cuando desciende la temperatura exterior, la referencia desciende en la misma proporción. Esta referencia variable requiere la instalación de un sensor de temperatura exterior Sc3. El sensor debe situarse de modo que registre correctamente la temperatura exterior. En otras palabras, debe estar al abrigo de la luz directa del sol y ubicado cerca del conducto de ventilación del condensador. Esta regulación requiere el ajuste de una referencia mín. y máx., para que el proceso de regulación se mantenga dentro de los límites deﬁnidos.

• Aumente la referencia para recuperación de calor. Aquí la referencia se aumenta a un valor ﬁjo cuando se recibe una señal en una entrada DI. El valor de referencia puede ser más alto que la referencia máx. estipulada. Cuando se alcance la temperatura de recuperación de calor y desaparezca la señal DI, la referencia bajará de nuevo, aunque dicha bajada se prolongará a lo largo de algunos minutos para evitar cambios bruscos.

Ref. máx.

Ref. mín.

Ref. para recuperación de calor

Secuencia de temperatura para recuperación de calor

Temperatura del medio Para controlar la temperatura de un medio, el sensor de control debe conﬁgurarse como S7. Este sensor de temperatura deberá colocarse en el medio deseado. Asimismo, deberá instalarse el transmisor de presión Pc. Este se utiliza para la monitorización de alta presión.

4 User Guide RS8GY405 © Danfoss 2016-11 AK-PC 551

Funciones de seguridad

Presión de aspiración Po mín. / máx.

La presión de aspiración se registra de forma continua. Si el valor medido se encuentra por debajo del límite mínimo conﬁgurado, los compresores se desconectan de forma inmediata. Si se supera el valor máximo, se emite una alarma una vez transcurrido el retardo correspondiente.

Presión de condensación Pc máxima

Si la presión de condensación alcanza el valor máximo permitido, el controlador conecta todos los ventiladores del condensador para mantener baja la presión. Al mismo tiempo, se desconecta una parte de la capacidad del compresor. Si la presión permanece en torno al valor umbral, se desconectan aún más compresores. Todos los compresores se desconectan de manera inmediata en caso de que se supere el valor umbral.

Presostato de baja presión

Señal On/Oﬀ en una entrada DI Si se recibe una señal, todos los compresores se detienen inmediatamente.

Presostato de alta presión

Señal On/Oﬀ en una entrada DI Si se recibe una señal, todos los compresores se detienen inmediatamente. La capacidad del ventilador aumenta en función de la proporción en que la medición Pc supera la referencia.

Recalentamiento mín. / máx. mediante medición Ss

Sensor de temperatura en una entrada AI. Si el recalentamiento es mayor o menor que los límites predeterminados, se emite una alarma una vez transcurrido el retardo correspondiente.

Temperatura máx. del gas de descarga Sd

Sensor de temperatura en una entrada AI. Puede recibirse una señal desde un sensor Pt 1000 Ohm de la tubería de presión.

• Sd común para todo el grupo compresor Si la temperatura se aproxima a la temperatura máxima establecida, se reduce la capacidad del condensador

• Compresor Sd Si es una Sd de un Copeland scroll digital, , un Copeland stream ou Bitzer CRII se incrementa la capacidad para que el compresor pueda autoenfriarse.

Fallo de sensor

Si se registra una falta de señal desde alguno de los sensores de

temperatura ó transductores de presión se activará una alarma.

• En caso de que se produzca un error Po, la regulación continuará con una capacidad determinada para el funcionamiento diurno (p. ej. 50 %) y una capacidad determinada para el funcionamiento nocturno (p. ej. 25 %), pero con al menos una etapa.

• En caso de error Pc, se activará la capacidad del condensador correspondiente al nivel de capacidad del compresor que esté conectado. La regulación del compresor funcionará con normalidad.

• Cuando haya un error en el sensor Sd, la monitorización

de seguridad de la temperatura del gas de descarga se interrumpirá.

• Cuando haya un error en el sensor Ss, la monitorización del

recalentamiento en la línea de aspiración se interrumpirá.

• En caso de error del sensor de temperatura exterior, Sc3, se usará como referencia el valor del ajuste permanente.

• En caso de error del sensor S4, la regulación continuará con la señal Po, pero se rebajará la referencia en 5 K.

• En caso de error del sensor Saux, la salida del termostato volverá a la posición de reposo.

Nota: El sensor reparado deberá funcionar durante 10 min. para

que cese la alarma correspondiente.

Se puede restablecer manualmente una alarma de sensor pulsando el «botón X» durante 2 segundos cuando la alarma se muestre en la pantalla «Alarmas activas».

Alarmas DI generales

Señal On/Oﬀ en una entrada DI El regulador contiene tres entradas de alarma general, a las cuales se pueden conectar mensajes de alarma y periodos de retardo. La alarma y el mensaje se emitirán transcurrido el retardo programado.

Termostato general

Es posible instalar un termostato general si hay una salida de relé y una entrada analógica disponibles.

Los compresores se detienen si la temperatura se aproxima al valor máximo de temperatura establecido.

AK-PC 551 User Guide RS8GY405 © Danfoss 2016-11 5

Vista general de la pantalla

Vista general para el usuario ﬁnal

Las imágenes de esta interfaz de usuario diario dependerán de cómo se haga la conﬁguración. Estas representarán lo que se haya regulado. Por ejemplo: uno o dos grupos de aspiración, un grupo condensador o una combinación. Véanse los siguientes ejemplos:

1 grupo de aspiración

1 grupo de condensadores

2 grupos de aspiración

2 grupos de aspiración y 1 grupo de condensadores

Cada una de las cuatro ﬁlas precedentes continúa con tres pantallas adicionales. La ﬂecha situada en la esquina superior de la pantalla muestra el camino a la siguiente pantalla en la misma zona de operación. Si hace clic en la ﬂecha de la derecha, podrá ver las tres pantallas:

Alarmas activas Alarmas solucionad La información sobre el controlador

Cuando se envíe una alarma desde el controlador, deberá avanzar hasta esta pantalla para ver el mensaje de alarma.

6 User Guide RS8GY405 © Danfoss 2016-11 AK-PC 551

Vista general de la conﬁguración

El controlador puede conﬁgurarse de tres maneras diferentes. Seleccione la que le resulte más sencilla: puede elegir «Asistente», «Ajustes rápidos» o una revisión de «todos los parámetros».

Encienda la pantalla en el momento de la entrega

Principios de funcionamiento

1. Seleccione la posición mediante las ﬂechas

2. Haga su selección con «Enter» 

Mantenga pulsado «Enter»  durante dos segundos para acceder a la pantalla de introducción de la contraseña

Seleccione un método de conﬁguración. Finalice pulsando «Enter» 

La contraseña por defecto en el momento de la entrega es 300. Utilice las ﬂechas para establecer la contraseña. Finalice pulsando «Enter» 

Menu Principal

El primer ajuste es el Tipo de central

3. Utilice la «X» para retornar

Asistente

Aquí se le conducirá a través de una serie de ajustes, tras los cuales el controlador estará listo para el arranque. Aquí puede verse la imagen 1 de 28.

Rapidos

Elija aquí entre las diferentes combinaciones de compresores y ventiladores. Véase también la vista general en las páginas 18 y 19.

3CScrA + 2CB + VVFS 2CScrA + 2CB + 3V 3CVFA + 2CB + V-VF 2CVFA + 2CB + 3V 4CA + 3CB + FV-VF 3CA + 2CB + V-VFS 2CA + 2CB + 3V-VF 4CScr-A + V-VF 3CScr-A + V-VF 3CScr-A+ 3V 2CScr-A + 2V 4C-VF-A + V-VF 4CA + V-VF

Ejemplo:

3CScrA + 2CB + V-VF =

3 compresores, uno digital, grupo de aspiración A + 2 compresores, grupo de aspiración B + un ventilador, Controlado por velocidad

4CA + 4V 3C-VF-A + V-VF 3CA + V-VF 3CA + 3V Ninguno

Las siguientes opciones están disponibles aquí: 2 compresores + 1 condensador = grupo de aspiración A + B y condensador Compresor + Condensador = grupo de aspiración A

Una vez que se ha seleccionado el Tipo de central, pueden realizarse una serie de ajustes.

y condensador

Condensador = solo condensador Compresor = solo grupo de aspiración A Ning

Por ejemplo:

Vaya a los siguientes menús. Todos los ajustes se explican en las siguientes páginas.

AK-PC 551 User Guide RS8GY405 © Danfoss 2016-11 7

Menú

Marcha/Paro

Tipo Central

Interruptor Principal Interruptor Principal

Inicie y detenga la regulación aquí. Los ajustes de la conﬁguración requieren que se detenga la regulación. Si intenta introducir un ajuste de la conﬁguración una vez que ha comenzado la regulación, el controlador le preguntará si se debe parar la regulación. Cuando se hayan introducido todos los ajustes y el interruptor principal se haya puesto en «On», el controlador activará las pantallas de las diferentes mediciones. Comenzará la regulación (si se ha deﬁnido un interruptor principal externo, este también deberá estar en posición «On» antes del arranque de la regulación).

Int. Ppal Externo Int. Ppal Externo

Es posible conectar un interruptor externo para arrancar y parar la regulación. Tanto el interruptor principal externo como el interno deben estar en «On» antes de que comience la regulación. Puede deﬁnirse un interruptor principal externo en el menú «Tipo Central» - «Int.Ppal con DI».

Seleccione Tipo Central Ajustes de planta:

Deben regularse los siguientes elementos:

• Grupo compresor

• Grupo condensador

• Un grupo compresor (A) + Un grupo condensador

• Dos grupos compresores (A) y (B) + Un grupo condensador

Tipo de Refrigerante Ajuste del refrigerante (sólo si "r12" = 0)

Antes de arrancar la refrigeración, se debe deﬁnir el refrigerante. Se puede elegir entre los siguientes refrigerantes R12, R22, R134a, R502, R717, R13, R13b1, R23, R500, R503, R114, R142b, Deﬁnir por usuario, R32, R227, R401A, R507, R402A, R404A, R407C, R407A, R407B, R410A, R170, R290, R600, R600a, R744, R1270, R417A, R422A, R413A, R422D, R427A, R438A, R513A (XP10), R407F, R1234ze, R1234yf, R448A, R449A, R452A.

Advertencia: Una selección errónea del refrigerante puede causar daños en el compresor.

Otros refrigerantes: Aquí se selecciona el ajuste 13 y se tienen que ajustar tres Fábtores -Ref.Fáb a1, a2 y a3 – y el gradiente de temperatura (si fuese necesario).

Ajustes Control Unidad Dispositivo para el control del compresor y el condensador

Seleccione la presión o la temperatura de saturación. (Puede conﬁgurarse durante los ajustes iniciales pero no deberá cambiarse después).

Señal Noche con DI Funcionamiento nocturno mediante señal DI

Deﬁna aquí un interruptor externo para que la referencia de regulación pueda aumentarse o reducirse desde el exterior.

1. Conﬁgure la función como «Sí»

2. Vaya a la conﬁguración E/S y seleccione una entrada digital disponible. Conﬁgure esta entrada como «condición noche»

3. A continuación, determine si la función deberá estar activa cuando la señal sea On o cuando sea Oﬀ.

Int.Ppal con DI Interruptor principal a través de DI

Determine aquí un interruptor principal externo de manera que la regulación pueda arrancarse o pararse desde el exterior.

1. Conﬁgure la función como «Sí»

2. Vaya a la conﬁguración E/S y seleccione una entrada digital disponible. Conﬁgure dicha entrada como

«Interruptor principal»

3. A continuación, determine si la función deberá estar activa cuando la señal sea On o cuando sea Oﬀ.

Frecuencia Red Elect. Frecuencia

Ajuste la frecuencia neta

Salida de alarma Relé de alarma

Deﬁna aquí un relé de alarma que se activará en caso de alarma.

1. Seleccione la prioridad de alarma que activará el relé

• Sin Rele

• AlarmaCritica

• AlarmSevera

• Todas alarmas

2. Diríjase a la conﬁguración E/S y seleccione una salida digital disponible. Conﬁgure dicha salida como

«Alarma»

3. A continuación, determine si el relé se activará (estará excitado) cuando la alarma esté en On o cuando

esté en Oﬀ.

Sirena Alarma Sonido de la alarma

El generador de sonidos puede conﬁgurarse aquí para que emita un sonido en caso de alarma. Seleccione qué prioridad de alarma activará el generador de sonidos:

• Sin Pitido

• Alarma Critica

• Alarm Severa

• Todas alarmas (En caso de alarma, el generador de sonidos puede pararse con un movimiento a través de la pantalla de la alarma activada; véase la pág. 6)

SW: 1.6x

On / Oﬀ

Fáb: Ning

Fáb: Ninguno

Temp. / press Fáb: Saturated

DI-demand

No / Si Fáb: No

DI-demand

No / Si Fáb: No

50 Hz / 60 Hz Fáb: 50 Hz

DO-demand

Fáb: Sin Rele

Fáb: Sin Pitido

8 User Guide RS8GY405 © Danfoss 2016-11 AK-PC 551

Aspiración A

Estado Controlador Estado de regulación

Ajustes Controlador Ajustes de regulación

Estado Controlador Compruebe aquí el estado del circuito de control, p. ej.:

Zona Actual Aquí podrá comprobar el estado de regulación con relación a la referencia:

Contro por Temperat. El valor actual del sensor de regulación puede consultarse aquí

Referencia La referencia de regulación total puede consultarse aquí

Capacidad Actual Aquí puede consultarse la capacidad conectada como porcentaje de la capacidad total

Capacidad Requerida Aquí puede consultarse la capacidad conectada preferida como porcentaje de la capacidad total

Num. Compr. En marcha El número de compresores en funcionamiento puede consultarse aquí

Presion PoA La medición de la presión del transmisor de presión PoA puede consultarse aquí

Temp. Saturacion ToA Aquí puede consultarse la medición de la presión PoA convertida en temperatura

MC Despl. PoA Aquí puede consultarse el tamaño de un desplazamiento de la referencia del Po requerido desde la unidad

Presion Pc Aquí puede consultarse la medición de presión del transmisor de presión Pc

Temp. Saturacion Tc Aquí puede consultarse la medición de presión Pc convertida en temperatura

Day / Night status El estado de la función día/noche puede consultarse aquí

Deslastrado Aquí puede consultarse el estado de la función de reducción de carga

Inyeccion ON A Aquí puede consultarse el estado de la señal de inyección activa enviada a los controladores del evapora-

MC Deslastrado El estado de la señal de reducción de carga recibida desde el dispositivo del sistema puede consultarse

MC Ajuste Noche El estado de la señal de incremento nocturno recibida desde el dispositivo del sistema puede consultarse

Modo Control Tipo de regulación

Consigna Introduzca aquí el valor de consiga de regulación (referencia de regulación = valor de consigna + diferen-

Zona Neutra Establezca aquí la zona neutra en torno a la referencia. Consulte también la ilustración de la página 3. Min: 0,1 K (0.1 bar)

Desplaz. Noche Si es necesario, establezca el valor del incremento nocturno de la referencia.

Referencia Máxima Establezca aquí la referencia de regulación más alta permitida Min: -50°C (-1.0 bar)

Referencia Mínima Establezca aquí la referencia de regulación más basa permitida Min: -80°C (-1.0 bar)

Selección Control PI Establezca aquí la velocidad a la que debe reaccionar la regulación PI: 1 = despacio, 10 = muy rápido.

Factor Amplif. Kp Factor de ampliﬁcación Kp (solo se puede ver y ajustar cuando el menú anterior se ha conﬁgurado a «0»)

Tiempo Integración Tn Tiempo de integración Tn (consulte más arriba)

• No comp. - No hay capacidad de compresión disponible

• Normal ctrl - Control normal

• Alarm Comp. - No se puede arrancar el compresor debido a la situación de alarma

• ON timer - No se puede parar el compresor debido a la restricción de Temporizador ON

• Start timer - No se puede arrancar el compresor debido a la restricción del temporizador de arranque

• Normal ctrl - Control normal: sin conexión del compresor

• Inj. On Delay - A la espera de que expire el retardo de inyección

• Cascade

• 1st comp del - Temporizador de funcionamiento del primer compresor

• Pump down - El último compresor se acerca al límite de vaciado

• Sensor error - Control de emergencia debido a un error del sensor

• Load shed - Función de reducción de carga activa

• Sd High - Control de capacidad en modo de prevención de Sd elevada

• Pc High - Control de capacidad en modo de prevención de Pc elevada

• Manual ctrl - Control de capacidad en modo manual

• Main switch OFF - OFF

P0 error: Sin regulación

- Zona: La presión deseada está por debajo del valor de referencia NZ: La presión está ajustada con relación al valor de referencia + Zona: La presión deseada está por encima del valor de referencia

central (función de optimización de la presión de aspiración)

dor

aquí

Normalmente, la regulación se ajusta en modo «Auto», pero puede cambiarse a «Oﬀ» o «Manual». Al establecer el modo «Manual», puede introducirse posteriormente un ajuste de capacidad forzado en porcentaje.

tes desviaciones) Una desviación puede deberse a una señal de incremento nocturno o a una función de inhibición del dispositivo del sistema.

Mantenga el ajuste en 0 si realiza la regulación con optimización Po a partir de un dispositivo del sistema.

(Para el ajuste personalizado 0, se abrirán las opciones de ajustes especiales, entre otras Kp, Tn y los ajustes temporales en torno a la zona neutral. Estas opciones son solo para el personal autorizado).

MAN / OFF / AUTO Fáb: AUTO Min: 0 % Max: 100%

Min: -80°C (-1.0 bar) Max: 30°C (50 bar) Fáb: -15°C (3.5 bar)

Max: 20 K (5.0 bar) Fáb: 6 K (0.4 bar)

Min: -25 K (-5.0 bar) Max: 25 K (5.0 bar) Fáb: 0 K (0.0 bar)

Max: 80°C (50.0 bar) Fáb: 80°C (40.0 bar)

Max: 25°C (40.0 bar) Fáb: -80°C (-1.0 bar)

Min: 0 (custom) Max: 10 Fáb: 5

AK-PC 551 User Guide RS8GY405 © Danfoss 2016-11 9

+ Zona (tiempo camb.) Coeﬁciente de cambio para + zona (consulte más arriba)

- Zona (tiempo camb.) Coeﬁciente de cambio para - zona (consulte más arriba)

Tiempo func. 1ª etapa En el arranque, el sistema de refrigeración tiene que disponer del tiempo suﬁciente para enfriar antes de

que la regulación PI tome el control de la regulación y pueda conectarse al siguiente compresor paso. Establezca aquí el tiempo que debe transcurrir antes de que el siguiente compresor pueda arrancar.

Funcion Vacío Función de vaciado

Para evitar demasiados arranques y paradas con poca carga, es posible deﬁnir una función de vaciado para el último compresor. En este caso, se desconectará el compresor cuando la presión de aspiración descienda hasta el «Lím. función vacío». (El ajuste debe ser superior al límite de seguridad de baja presión de aspiración, «Po Límite Mín.»).

Limite Deslastrado Límite de capacidad en «señal de deslastrado»

Conﬁgure la capacidad del compresor que se puede activar cuando se recibe una señal desde la entrada DI o desde un dispositivo del sistema mediante comunicación de datos.

Cap. Emergencia Dia Capacidad de emergencia en caso de que se produzca un fallo en el sensor de regulación (sensor de la

presión de aspiración) Conﬁgure la capacidad deseada que se aplicará durante el funcionamiento diurno. (Si se estropea el sensor de temperatura del medio S4, utilice el Po para la regulación).

Cap. Emergencia Noche Capacidad de emergencia en caso de que se produzca un fallo en el sensor de regulación (sensor de la

presión de aspiración) Conﬁgure la capacidad deseada que se aplicará durante el funcionamiento nocturno. (Si se estropea el sensor de temperatura del medio S4, utilice el Po para la regulación).

Retr. Arranque Compr. Retardo del arranque del compresor tras el cierre forzado de las válvulas de expansión (al ﬁnal de una señal

de cierre forzado) El retardo hará que el dispositivo del sistema reciba una señal de arranque para todos los controles correspondientes del evaporador antes de que arranque el primer compresor.

Retr. Inyeccion OFF Retardo del cierre forzado de las válvulas de expansión, en caso de que el controlador ordene la activación

de los compresores pero los compresores estén bloqueados y no puedan arrancar.

Conﬁguration Conﬁguration

Sensor de Control Seleccione el sensor de regulación para el circuito de aspiración:

• Transmisor de presión Po

• Sensor de temperatura del medio S4 (regulación de salmuera). (El Po se utiliza por seguridad)

Modo Compresores Seleccione el tipo de compresor que se usará para la regulación:

• Todas Multi:****) Todos los compresores tienen descargadores

• Multi + Simple****) El primer compresor tiene descargadores. Los compresores restantes son unidades

monoetapa

• ;Variador Frec: + Multi***) El primer compresor tiene control de velocidad. Los compresores restantes son

etapas

• ;Variador Frec:+Simple ***) El primer compresor tiene control de velocidad. Los compresores restantes son

unidades monoetapa

• CRII4+Multi **) El primer compresor tiene CRII4 compresor. Los compresores restantes son

etapas

• CRII4+Single **) El primer compresor tiene CRII4 compresor. Los compresores restantes son

unidades monoetapa

• Stream 4+Multi: **) El primer compresor tiene stream compresor. Los compresores restantes son

etapas

• Stream 4 cyl.+Simple: **) El primer compresor es un compresor stream. Los compresores restantes son

unidades monoetapa

• Digital scroll: *) El primer compresor es un scroll digital. Los compresores restantes son unidades monoetapa

• Etapa Simple: Todos son compresores monoetapa

• Ning:

Num. de Compresores Establezca el número de compresores del circuito de aspiración

Esta es la cantidad total. (Si se seleccionan ambos grupos de aspiración, el número máximo será de 4 para el A y 4 para el B).

Tamaño Compr. Líder Establezca la capacidad de compresión nominal para el primer compresor (se deﬁne en el apartado «Modo

Compresores») Es decir, la capacidad de un «Scroll digital», «Stream», «Velocidad variable CRII» o «Primer compresor con descargadores»

Tamaño Compr. Establezca la capacidad nominal de compresión de los demás compresores

Solo para compresores monoetapa: todos tienen el mismo tamaño, incluido el primero. Para descargadores: todos tienen el mismo tamaño, incluido el primero.

Veloc. Mín Variador ***: Para la velocidad

Velocidad mínima a la que se desconecta el compresor

Veloc Arranque Variad ***: Para la velocidad

Velocidad mínima a la que arranca el compresor (debe ajustarse a un valor superior a «Veloc. Mín Variador»)

Veloc. Máx. Variador ***: Para la velocidad

Velocidad más alta permitida para el compresor

Min: 0 s Max: 300 s Fáb: 120 s

Si /No Fáb: No

Min: -80°C (-1.0 bar) Max: 30°C (50.0 bar) Fáb: -40°C (0.3 bar)

Min: 0 % Max: 100% Fáb: 100%

Min: 0 % Max: 100% Fáb: 50%

Min: 0 % Max: 100% Fáb: 25%

Min: 0 s Max: 180 s Fáb: 30 s

Min: 0 s Max: 300 s Fáb: 120 s

AI-demand

Po / S4 Fáb: Po

DO-demand / AO-demand

Fáb: Etapa Simple

DO-demand

Min: 1 Max: 8 Fáb: 0

Min: 1 kW Max: 100 kW Fáb: 1 kW

Min: 10 Hz Max: 60 Hz Fáb: 30 Hz

Min: 20 Hz Max: 60 Hz Fáb: 45 Hz

Min: 40 Hz Max: 120 Hz Fáb: 60 Hz

10 User Guide RS8GY405 © Danfoss 2016-11 AK-PC 551

PWM Periodo Tiempo *, **: Para «Scroll» y «Stream»

Determine el intervalo para la válvula de etapas (hora de encendido y hora de apagado)

CRII Periodo tiempo **: Para «Scroll» y «Stream»

Determine el intervalo para la válvula de etapas (hora de encendido y hora de apagado)

Comp 1. Min cap. *, **: Para scroll y CRII

Capacidad mínima en el periodo (el compresor no se refrigerará sin capacidad mínima)

Comp 1 arr. capa. *, **: Para scroll y CRII

Capacidad de arranque: el compresor solo arrancará cuando se alcance el valor del requisito de capacidad

Temp Sd Digi Scroll *, **: Para «Scroll», «Stream» y CRII

Deﬁna si el controlador debe supervisar la temperatura de gas de descarga Sd desde el compresor (NTC 86K o Pt 1000 Ohm).

Max Sd Digi Scroll *, **: Para scroll y stream, CRII y para aceptar «Temp. Sd Digi Scroll»

Ajuste la temperatura Sd máxima

Num. Etapas ****: Para compresores con descargadores

Seleccione cuántos descargadores tiene el compresor

Entrada Seg. Compr. Circuito de seguridad del compresor

Determine si se debe reservar una entrada DI para el registro de cada circuito de seguridad del compresor

Pto. Baja con DI Circuito de seguridad de baja presión

Determine si se debe reservar una entrada DI para el registro de la señal de un presostato de baja presión

Deslastrado con DI Límite de carga

Determine si se debe reservar una entrada DI para el registro de la señal de un medidor de potencia

• Ninguno:

• DI: el límite de carga debe seguir una entrada DI.

• Modo nocturno: el límite de carga debe seguir el estado de la señal diurna/nocturna. (La señal diurna/nocturna se puede recibir a través de una entrada DI, una programación horaria o una red).

Temp. Descarga Sd Temperatura de descarga compartida

Determine si se deben recibir señales desde un común sensor Sd del línea de aspiración (Pt 1000)

Temp. Aspiracion Ss Monitorización de recalentamiento

Determine si se debe recibir una señal desde un común sensor Ss del línea de aspiración

Func. Inyeccion ON Parar la inyección en los evaporadores

Si los compresores no pueden arrancar, pare la inyección a los evaporadores. Determine aquí si la función debe estar activa y cómo se debe transmitir la señal. No: La función no se utiliza Red: El controlador envía una señal a la unidad central, que a su vez la transmite a los controles del evaporador Relé: La función reserva un relé que salta si se detienen todos los compresores. Todos los controles del evaporador deben conectarse a esta señal del relé.

Temporiz. Compresores Temporiz. Compresores

Min ON Compr.Ppal. Tiempo mínimo de funcionamiento del primer compresor

Establezca aquí un periodo de activación forzada durante el cual el compresor permanecerá en funcionamiento antes de que pueda volver a desconectarse. El objetivo de este ajuste es evitar un funcionamiento inadecuado. Para evitar una avería del compresor, el ajuste debe realizarse conforme a los requisitos establecidos por el distribuidor del compresor.

Min. OFF Comp.Ppal Tiempo mínimo de parada del primer compresor

Re-arr. Compr.Ppal Periodo mínimo de tiempo que debe transcurrir antes de arrancar de nuevo el primer compresor.

Establezca el periodo de parada forzada durante el cual el compresor deberá permanecer apagado antes de que pueda encenderse de nuevo. El objetivo de este ajuste es evitar un funcionamiento inadecuado. Para evitar una avería del compresor, el ajuste debe realizarse conforme a los requisitos establecidos por el distribuidor del compresor.

Retr.Seg. Compr.Ppal Retardo antes de que el compresor núm. 1 se desconecte por motivos de seguridad

El plazo comienza al recibirse una señal en la entrada DI (conﬁgure la entrada DI a través de «Conﬁguración» y «Entrada de seguridad del compresor»).

Min ON Compresores Tiempo mínimo de funcionamiento de los demás compresores

Min: 10 s Max: 20 s Fáb: 20 s

Min: 10 s Max: 20 s Fáb: 60 s

Min: 10% Max: 50% Fáb: 10%

Min: 10% Max: 60% Fáb: 30%

AI-demand

No / Si Fáb: No

Min: 0°C Max: 195°C Fáb: 125°C

DO-demand

Min: 1 Max: 3 Fáb: 1

DI-demand

Si /No Fáb: Yes

DI-demand

Si /No Fáb: No

DI-demand

Si /No Fáb: No

AI-demand

Si /No Fáb: No

AI-demand

Si /No Fáb: No

DO-demand

No /Red /Rele

Fáb: No

Min: 0 min Max: 60 min Fáb: 0 min

Min: 0 min. Max: 30 min Fáb: 0 min

Min: 1 min. Max: 60 min Fáb: 4 min

Min: 1 min. Max: 10 min Fáb: 1 min

Min: 0 min. Max: 60 min Fáb: 0 min

AK-PC 551 User Guide RS8GY405 © Danfoss 2016-11 11

Estado Compresores Estado Compresores

Capacidad Compresores Capacidad Compresores

Horas Func. Compr. Horas de funcionamiento del compresor

Ciclos Compresores Ciclos Compresores

Servicio Compresores Servicio Compresores

Aspiración B

Condensador

Estado Controlador Estado Controlador

Min OFF Compresores Tiempo mínimo de parada para los demás compresores

Re-arr. Compresores Periodo mínimo para volver a arrancar los demás compresores

Retr. Seg.Compr. Retardo previo a la desconexión de los compresores por motivos de seguridad

El plazo comienza al recibirse una señal en la entrada DI (conﬁgure la entrada DI a través de «Conﬁguración» y «Entrada de seguridad del compresor»).

Comp.1 Temp Sd gas Compruebe aquí la temperatura Sd del compresor.

Estado Comp.1 Compruebe aquí el estado de funcionamiento del compresor 1. Aparecerá la siguiente información:

Alarm - Alarm situation Int.Ppal OFF - El compresor está parado Ctrl.Manual. - La entrada de seguridad del compresor está desconectada (entrada de seguridad DI)

Temp. Sd alta - - Se detiene debido a una temperatura Sd alta Listo;Temp. - El compresor está listo para el arranque Temp. Min. OFF - El compresor está esperando a que expire el Temp. mín. OFF Temp. Min. ON - El compresor está esperando a que expire el Temp. Mín. ON Funcionando - El compresor está en funcionamiento Deshabilitado - Se ha desconectado el compresor (mantenimiento del compresor)

Comp. 2.... Idéntica función para el resto de compresores

Capac. Comp.1 Compruebe aquí la capacidad del compresor conectado (0-100 %)

Comp. 2...... Idéntica función para el resto de compresores

Reset horas/ciclos Restablezca aquí todos los contadores de horas y los contadores de arranque de los compresores poste-

riores.

Horas Func. Comp.1 Compruebe aquí el tiempo total de funcionamiento del compresor (en horas)

Comp.2..... Idéntica función para el resto de compresores

Ciclos Total Comp.1 Compruebe aquí el número de arranques que ha realizado el compresor

Comp.2..... Idéntica función para el resto de compresores

Comp.1 Fuera Servicio El compresor puede desconectarse de manera que el controlador regule sin este compresor.

No = Regulación normal Sí = La regulación se realiza sin este compresor y este no genera ninguna alarma.

Comp.2..... Idéntica función para el resto de compresores

Grupo de aspiración B. Véanse las descripciones correspondientes en el grupo de aspiración A (En el grupo de aspiración B no se puede utilizar ningún Bitzer CRII.)

Estado Controlador Aquí puede comprobarse el estado del circuito del condensador, p. ej.:

• Int.Ppal oﬀ - Interruptor principal = Oﬀ

• Listo - Control de capacidad listo

• Funcionando - El control de capacidad está en modo de funcionamiento normal

• El control de capacidad está parado porque todos los compresores están parados

• Ctrl.Manual - El control de capacidad está conﬁgurado en modo de control manual

• Alta Pc/Sd - Capacidad forzada al 100 % debido a las funciones de prevención Pc alta/Sd alta

• Lim Seguridad - Capacidad forzada al 100 % debido a la superación del límite del presostato de alta presión externo/de seguridad de alta presión/de seguridad Sd

• Lim. Noche - Control de capacidad limitado debido a la limitación del silenciador nocturno

Control por Temperat. El valor actual del sensor de regulación puede consultarse aquí

Referencia La referencia de regulación total puede consultarse aquí

Capacidad Actual Aquí puede consultarse la capacidad conectada como porcentaje de la capacidad total

Capacidad Requerida Aquí puede consultarse la capacidad conectada preferida como porcentaje de la capacidad total

Num. Compr. En marcha El número de ventiladores en funcionamiento puede consultarse aquí

Temp. Saturacion ToB Aquí puede consultarse la medición de presión Pc convertida en temperatura

Presion Pc Aquí puede consultarse la medición de presión del transmisor de presión Pc

Medio S7 Aquí puede consultarse la medición de la temperatura del medio realizada por el sensor S7 (solo si se ha

seleccionado el S7 como sensor de regulación durante la «Conﬁg. ventiladores»)

Tª entr. Cond. Sc3 La temperatura exterior medida por el sensor Sc3 puede consultarse aquí

Min: 0 min. Max: 30 min Fáb: 0 min

Min: 1 min. Max: 60 min Fáb: 4 min

Min: 1 min. Max: 10 min Fáb: 0 min

Si /No Fáb: No

12 User Guide RS8GY405 © Danfoss 2016-11 AK-PC 551

Estado Recup. Calor

Seguridad Pto. Alta

Ajustes Controlador Ajustes Controlador

Modo Control Tipo de regulación

Consigna Introduzca aquí el valor de consigna para la regulación del condensador.

Despl. Sc3 Desviación de temperatura en caso de regulación con referencia líquida.

Referencia Mínima Establezca aquí la referencia de regulación más baja permitida Min: -25°C (-1.0 bar)

Referencia Máxima Establezca aquí la referencia de regulación más alta permitida Min: -25°C (-1.0 bar)

Consigna c/ Rec.Calor Valor de consigna de temperatura para la función de recuperación de calor (solo cuando esta función se

Rampa Rec. Calor Reducción de la referencia de regulación después de la recuperación de calor

Lím. Capac. Noche Limitación nocturna de capacidad

Fábtor Amplif. Kp Factor de ampliﬁcación para la regulación PI

Tiempo Integración Tn Tiempo de integración de la regulación PI

Conﬁg. Ventiladores Conﬁguración de los ventiladores

Sensor de Control Selección del sensor de regulación:

Modo Referencia Establezca aquí la referencia de regulación

Modo Ctrl Capacidad Determine aquí de qué manera se deben controlar los ventiladores

Num. De Etap.Cond Introduzca aquí el número de ventiladores.

Tipo de Control Normalmente, se utiliza regulación PI, pero también se puede cambiar a Regulación P si el diseño del

Veloc Arranque Variad Determine aquí el valor de arranque del convertidor de frecuencia.

Veloc. Mín Variador Establezca aquí la velocidad mínima del convertidor de frecuencia.

Arr. Variad. con Relé Deﬁna aquí si se debe conectar un relé a la función de arranque/parada del convertidor de frecuencia:

El estado de la función de recuperación de calor puede consultarse aquí

El estado del presostato de seguridad de alta presión puede consultarse aquí

Normalmente, la regulación se ajusta en modo «Auto», pero puede cambiarse a «Oﬀ» o «Manual». Al hacer la conﬁguración en modo «Manual», puede forzarse el ajuste de la capacidad en porcentaje.

Determine asimismo un valor si realiza la regulación con una referencia líquida (el valor de consigna utilizado en caso de error del sensor de temperatura exterior).

Referencia de regulación = medición de Sc3 + desviación de Sc3

selecciona durante la conﬁguración)

Conﬁgure la rapidez de la referencia de presión del condensador después de la recuperación de calor. Introduzca el cambio en grados Kelvin por minuto.

La velocidad de los ventiladores puede limitarse aquí cuando se regule mediante el control de velocidad. Durante la activación gradual, el arranque del proceso gradual está limitado.

Si se reduce el valor Kp, la regulación funcionará mejor.

Si se aumenta el valor Tn, la regulación funcionará mejor

• Transmisor de presión Pc

• Sensor de temperatura del medio S7 (debe instalarse el Pc para realizar la monitorización de seguridad)

• Referencia ﬁja: en este caso la referencia será el valor de consigna deﬁnido

• Referencia variable: en este caso la referencia estará en función de la temperatura exterior, que se mide

con el Sc3.

• Variable: los ventiladores se controlan mediante una señal 0-10 V procedente de una salida analógica. Si se deﬁne en «Arr. Variad. con Relé», un relé podrá arrancar y detener el convertidor de frecuencia.

• Etapa: el control de arranque y apagado de los ventiladores se hará mediante relés

• Variable + etapa: las señales son paralelas, por lo que el cableado externo se puede conmutar al control por etapas, por ejemplo, si el convertidor de frecuencia falla.

Para la activación gradual, seleccione el número de relés. Los relés conectarán y desconectarán en modo secuencial, p. ej. 123-321. Para el control de velocidad, seleccione 1 o más. No existe ningún relé reservado, pero los ajustes permiten deﬁnir la monitorización de los ventiladores.

sistema así lo requiere.

• Ctrl. PI: en este caso, la regulación se efectúa con la mínima desviación posible entre la referencia y la medición.

• Banda P: La capacidad se conecta aquí según regulación proporcional.

Este valor debe ser mayor que el valor de velocidad mínima del convertidor.

Si se requiere una menor capacidad, esta velocidad mínima deberá mantenerse hasta el 0 % de capacidad. Al 0 % de capacidad el sistema se para por completo.

• No: sin relé

• Sí: el relé se activa cuando el convertidor de frecuencia tiene que entrar en funcionamiento.

MAN / OFF / AUTO Fáb: AUTO Min: 0 % Max: 100%

Min: -25°C (-1.0 bar) Max: 90°C (159 bar) Fáb: 35°C (15.0 bar)

Min: 0 K Max: 20 K Fáb: 6 K

Max: 100°C (159 bar) Fáb: 10°C (5.0 bar)

Max: 100°C (159 bar) Fáb: 50°C (35.0 bar)

Min: 20°C (-1.0 bar) Max: 90°C (159 bar) Fáb: 50°C (30.0 bar)

Min: 0,1 K Max: 100 K Fáb: 1 K

Min: 0 % Max: 100% Fáb: 100%

Min: 0,5 Max: 50 Fáb: 10

Min: 10 s Max: 900 s Fáb: 180 s

AI-demand

Pc / S7 Fáb: Pc

AI-demand

Consigna / Flotante Fáb: Consigna

AO-demand

Etapas / Variador Fáb: Etapas

DO-demand

Min: 0 Max: 8 Fáb: 0

P / PI Fáb: PI

Min: 0% Max: 60% Fáb: 35%

Min: 0% Max: 40% Fáb: 20%

DO-demand

Yes / No Fáb: No

Vigilancia Seg. Vent. Determine si se debe realizar una monitorización de seguridad de los ventiladores del condensador.

• Ning: sin monitorización

• Individual: se reserva una entrada DI para cada ventilador

• Común:se reserva una entrada DI común para todos los ventiladores del condensador.

DI-demand

Común /Individual Fáb: Ning

AK-PC 551 User Guide RS8GY405 © Danfoss 2016-11 13

Ventilad. c/Compr.OFF Seleccione de qué manera se deben controlar los ventiladores cuando se hayan detenido todos los

Recup. Calor con DI Determine aquí si se debe iniciar un ciclo de recuperación de calor mediante una señal en una entrada DI.

Estado Ventiladore Estado Ventiladore

Velocidad Ventilad. Aquí se facilita una lectura en porcentaje de la capacidad deseada del ventilador del condensador

Marcha/Paro VF Aquí se indica el estado de funcionamiento de los ventiladores (convertidor de frecuencia).

Estado Etp.1. El estado del relé 1 (etapa 1 o relé para el transformador de frecuencia) se indica aquí

Estado Etp 2..... El estado de los relés 2, 3, etc. (etapa 2, 3, etc.) se indica aquí

Horas Func. Vent. Horas de funcionamiento del ventilador

Tiempo func. VF Aquí se indica el número de horas de funcionamiento de los ventiladores (funcionamiento del convertidor

Tiempo func. Et.1 Aquí se indica el número de horas que el relé 1 del ventilador ha estado en la posición On (el transforma-

Tiempo func. Et. 2..... Idéntica función para los demás ventiladores

Ciclos Ventiladores Número de ventiladores que arrancan

Ciclos VF Aquí se indica el número de arranques de los ventiladores (convertidor de frecuencia).

Total Ciclos Et.1 Aquí se indica el número de veces que el relé 1 del ventilador ha estado en la posición On (el convertidor

Total Ciclos Et. 2... Idéntica función para los demás ventiladores

Funciones Seguridad

PoA Limite Mín. Límites de seguridad PoA mín.

PoA Limite Máx Límite de alarma de PoA alto

Retr. PoA Máx. Retardo para emitir una alarma «PoA Límite Máx.» Min: 0 min.

Lím Min Recalent. A Límite de alarma para recalentamiento insuﬁciente

Lím Max Recalent. A Límite de alarma para exceso de recalentamiento Min: 20 K

Retr. Recalent. A Retardo antes de que se genere la alarma por recalentamiento insuﬁciente o excesivo Min: 0 min.

Lím Max Descarga A Límite de seguridad para SdA máx.

PoB Limite Mín. Ajustes idénticos para un grupo de aspiración B

PoB Limite Max.

Retr. PoB Máx.

Lím Min Recalent. B

Superheat Max lim B

Retr. Recalent. B

Lím Max Descarga B

Lim. Máx Pc (Presion) Límite de seguridad para Pc máx.

Lim. Máx Tc (Temp.) Límite de seguridad para Tc. máx.

compresores.

• Regulación normal: los ventiladores se controlarán según la regulación normal.

• Energía optimizada: la capacidad de los ventiladores se mantendrá en un valor comprendido entre el 0 y el 49 % en una banda-P de 5-15 K por encima de la referencia.

• No: Sin función

• Sí: Se reserva una entrada DI. Cuando se registra una señal, se activa la referencia de la función de recuperación de calor.

de frecuencia).

dor de frecuencia ha estado en funcionamiento)

de frecuencia ha estado en funcionamiento) El controlador veriﬁca que el ventilador ha estado activo en las últimas 24 horas. Si no ha sido así, se forzará el arranque del mismo en 5 minutos, en rotación con los demás ventiladores.

Si se registra un valor bajo, todos los compresores se desconectarán

Si se registra un valor elevado, se genera una alarma

Si se registra un valor superior durante una limitación de carga, se cancelará dicha limitación hasta que Po regrese a la referencia.

(El recalentamiento se mide en la línea de aspiración mediante PoA y SsA).

A 10 K por debajo del valor establecido, se reduce la capacidad del compresor y se activa la capacidad total del condensador. Si se supera el umbral, se desconecta la capacidad total del compresor.

Si Pc excede el valor establecido aquí menos 3 K, se conecta toda la capacidad del condensador y la capacidad del compresor se reduce en un tercio cada 30 segundos. Si Pc supera el valor umbral, se desconecta inmediatamente la capacidad total del compresor y se genera una alarma al concluir el tiempo de retardo.

Aquí se puede leer el ajuste anterior de límite máx. Pc como una temperatura.

Normal/Ahorro Energia Fáb.: Normal

DI-demand

Si / No Fáb: No

Min: -120°C (-1.0 bar) Max: 30°C (159 bar) Fáb: -40°C (0.5 bar)

Min: -30°C (-1.0 bar) Max: 100°C (159 bar) Fáb: 100°C (5.0 bar)

Max: 240 min. Fáb: 5 min.

Min: 0 K Max: 20 K Fáb: 0 K

Max: 80 K Fáb: 80 K

Max: 60 min. Fáb: 5 min.

Min: 0°C Max: 195°C Fáb: 80°C

Min: -1 bar Max: 159 bar Fáb: 40 bar

14 User Guide RS8GY405 © Danfoss 2016-11 AK-PC 551

Retr. Máx Pc. Retardo para la «alarma máx. Pc».

Pto.Alta con DI Señal de un presostato de alta presión

Tiempo reinicio de Seg. Arranque retardado tras una desconexión de seguridad

Reset Sensor Alarma Vuelva a conﬁgurar la alarma tras un error del sensor

Funciones Generales

Entr Digitales Alarma Alarma general On/Oﬀ

Núm alarmas generales 1. Determine cuántas alarmas generales debe haber DI-demand

Texto Alarma DI1 Pueden seleccionarse los siguientes mensajes de alarma:

Retr. Alarma DI1 Retardo para alarma DI1 Min: 0 min.

DI2....3 Ajustes idénticos para las alarmas DI2 y DI3.

Termostato Termostato general

Enganche Termostato Conﬁgure aquí el valor de temperatura al que debe activarse el termostato Min: -50°C

Corte Termostato Conﬁgure aquí el valor de temperatura al que debe desconectarse el termostato Min: -50°C

Temp. Termostato Aquí puede consultarse la temperatura actual del termostato

Sistema

Pantalla Seleccione las vistas de la pantalla -

Lenguage Elija entre los siguientes idiomas:

La alarma solo se emitirá una vez que haya transcurrido el retardo programado.

Deﬁna aquí si se debe recibir una señal en una entrada DI. Puede leerse el estado de la señal y puede asociársele una alarma. En cuanto se reciba una señal, se desconectará la capacidad del compresor.

Si se ha producido una desconexión de seguridad debida a «Límite máx. Sd», «Límite máx. Pc» o «Límite mín. Po», los compresores deberán permanecer parados durante un periodo de tiempo determinado. Ese periodo de tiempo puede ajustarse aquí.

Cuando se produce un error del sensor, se tiene que registrar una señal de O.K. en un determinado número de minutos antes de que el controlador vuelva a conﬁgurar la alarma. Se retomará la regulación tan pronto como la señal del sensor sea correcta.

Aquí puede deﬁnir hasta tres alarmas no relacionadas con la función de regulación. Cuando se recibe una señal en la entrada, el controlador genera una alarma, pero solo después de que haya transcurrido el correspondiente tiempo de retardo. La alarma puede conﬁgurarse como activa para una señal de On/Oﬀ. Puede introducirse un mensaje de alarma. Dicho mensaje puede verse en la pantalla y puede enviarse a un dispositivo del sistema.

1. Deﬁna el mensaje de alarma correspondiente

2. Determine el retardo para la alarma

3. Vaya a la conﬁguración E/S y seleccione una entrada digital disponible. Conﬁgure dicha entrada como «Alarma general (N.º)»

4. En el siguiente menú, determine si la alarma debe estar activa para una señal On/Oﬀ.

• Alarma general

• Alarma alta presión

• Alarma baja presión

• Alarma alta temperatura

• Alarma baja temperatura

• Alarma nivel aceite

• Alarma temperatura aceite

• Alarma nivel líquido

• Alarma detector de fugas

• Alarma variador

Puede deﬁnirse un termostato general.

1. Deﬁna la función

2. Vaya a la conﬁguración E/S y seleccione una entrada analógica disponible. Conﬁgure dicha entrada como «Termostato auxiliar»

3. Diríjase a la conﬁguración E/S y seleccione una salida de relé disponible. Conﬁgure la salida como «termostato».

(Pero solo una vez que se haya deﬁnido la entrada del sensor y que el interruptor principal se haya puesto en «On»).

Inglés, alemán, francés, danés, español, italiano, portugués, holandés, ruso, polaco, checo, turco, húngaro, croata, serbio, rumano

Min: 0 min. Max: 240 min. Fáb: 0 min.

DI-demand

Si /No Fáb: No

Min: 0 min. Max: 60 min. Fáb: 1 min.

Min: 0 min. Max: 30 min. Fáb: 10 min.

Min: 0 Max: 3 Fáb: 0

Max: 360 min. Fáb: 5 min.

AI-demand

Si / No Fáb: No

Max: 150°C Fáb: 5°C

Max: 150°C Fáb: 10°C

Fáb: Español

AK-PC 551 User Guide RS8GY405 © Danfoss 2016-11 15

Contraseña Código de acceso

Reloj Tiempo Real Fecha y hora

Horario Semanal Plan semanal

Red Red -

Resetear a fábrica Retorno a los ajustes de fábrica

Conﬁuracion E/S

Aquí puede seleccionar funciones para cada entrada y salida individual. Para evitar errores en los ajustes, seleccione solo funciones que se hayan conﬁgurado a través de los menús de conﬁguración de los grupos de aspiración y del condensador.

Para las salidas digitales, determine si la función estará activa para un relé activado o desactivado. Para las entradas digitales, determine si la función/alarma estará activa para un interruptor apagado o cortado. Para las salidas analógicas, determine si la señal de salida debe ser 0-5 V o 0-10 V Para las entradas analógicas, determine:

Sensores de temperatura: Normalmente, el sensor es un modelo Pt1000, pero, para la monitorización de la temperatura del gas de descarga de un scroll digital / stream, también puede seleccionarse un NTC 86K a 25 ºC. Valor de calibración (+/- 10 ºC) Sensores de presión: Tipo de señal: 0-20 mA, 4-20 mA, AKS32 (1-5 V) o AKS32R (10-90 % ratiométrica de tensión de alimentación de 5 V) Rango de presión mínimo y máximo Valor de calibración (+/- 5,0 bar) Si ha utilizado «Conﬁgurac. rápidas» o «Asistente» para conﬁgurar el controlador, las entradas y salidas se conﬁgurarán automáticamente (para más información, véanse las secciones «Conﬁg. rápidas» o «Asistente») Limitaciones: Las salidas PWM para compresores scroll digital o stream solo pueden seleccionarse en DO5 o DO6 Los transmisores de presión con señal de intensidad de 0-20 mA o 4-20 mA deben colocarse en entradas analógicas AI1-AI4 Recuerde: Si se ha conectado una función a una entrada o salida y después se elimina la selección en la conﬁguración, la función en cuestión se marcará con una señal de exclamación (!). En este caso, debe activar la función en la conﬁguración o quitar la selección de la función en la entrada o salida en cuestión.

Unidades Eng. Dispositivo

Unidades Presión Unidad de presión

Unidades Temp. Unidad de temperatura

Formato de Fecha Formato de hora

Tiempo Salvapantallas

Tiempo salida Usuario Intervalo de desconexión

Contraste de la pantalla Ajustar el contraste Min: 0

Nivel Password 1 Fáb: 100

Nivel Password 2 Fáb: 200

Nivel Password 3 Fáb: 300

Lunes abierto Hora de apertura: lunes Horas, minutos

Lunes cerrado Hora de cierre: lunes Horas, minutos

Martes abierto..... Horas para los demás días de la semana -

Direccion Modbus Determine aquí la dirección del controlador si este está conectado a un dispositivo del sistema a través de

Veloc baudios Normalmente, el sistema se comunica a 38,4.

Modo Serie Este valor no debe alterarse Fáb: 8E1

Seleccione SI o Imperial (si desea conﬁgurar la capacidad del compresor con unidades estadounidenses).

Seleccione bar o PSIG

Seleccione ºC o ºF

Elija el formato de 12 horas o el de 24 horas.

Intervalo del protector de pantalla Si no se ha pulsado ningún botón durante un determinado periodo de tiempo, se reducirá la luz de la pantalla. El nivel de iluminación se restaurará cuando se reanude la actividad.

Si no se ha pulsado ningún botón en un determinado periodo de tiempo, la pantalla volverá a la pantalla de vista general. Después, el usuario tendrá que volver a iniciar la sesión. Si se cambia la hora, la nueva hora se aplicará la siguiente vez que el usuario inicie una sesión. Si cierra sesión sin esperar a que concluya el periodo de espera, vaya a la pantalla de vista general y mantenga pulsado el botón «X» durante tres segundos.

Los ajustes del controlador pueden protegerse con tres niveles de códigos de acceso. Nivel 1: ajustes de usuario ﬁnal, como modiﬁcar el plan semanal Nivel 2: ajustar el nivel de instalador Nivel 3: conﬁguración de los ajustes del sistema (menú de conﬁguración) El código de acceso es un número entre 001 y 999.

Utilizado por el plan semanal y la función de alarma.

Establezca aquí los horarios de apertura y cierre Los horarios pueden utilizarse para cambiar la referencia de regulación de la presión de aspiración y para reducir la velocidad del ventilador por la noche.

comunicación de datos.

Si se cambia, por ejemplo, al modo «SLV» (19,2) en el sistema, la conﬁguración deberá actualizarse también a 19,2 en el controlador.

Si esta función se conﬁgura como «SÍ», todos los ajustes retornarán a los ajustes predeterminados de fábrica y se borrará la lista de alarmas.

SI / Imperial Fáb: SI

Bar / PSIG Fáb: bar

°C / °F Fáb: °C

12 / 24 Fáb: 24 h

Min: 1 min. Max: 60 min. Fáb: 1 min.

Min: 1 min. Max: 60 min. Fáb: 2 min.

Max: 100 Fáb: 30

Año, mes, fecha Horas, minutos

Min: 1 Max: 120 Fáb: 1

Fáb: 384

16 User Guide RS8GY405 © Danfoss 2016-11 AK-PC 551

Salidas Digitales

1: 2: 3: 4: . . 8:

Entradas Digitales

1: 2: 3: .. 8:

Salidas Analógicas

3: 4:

Salidas On/Oﬀ

Cuando se deﬁne una función que necesita utilizar una salida de relé, es posible seleccionar dicha función en una de las salidas de relé disponibles. Seleccione un relé y continúe con los ajustes. En el último ajuste tendrá la opción de seleccionar la función que desee conectar al relé así como si dicha función estará activa con el relé activado o desactivado. ¡Atención! Las salidas de relé no deben invertirse en las válvulas del descargador. El controlador lleva a cabo la inversión de la función. Cuando el compresor no está en funcionamiento, en las válvulas de derivación no existirá tensión. La alimentación se conecta inmediatamente antes del arranque del compresor. Si se trata de una función que requiere conmutación frecuente entre On y Oﬀ (p. ej. descargas en de un compresor scroll), un Stream o un Bitzer CRII) utilice el relé de estado sólido para realizar la conexión. Hay relés de estado sólido en las salidas 5 y 6.

Entradas On/Oﬀ

Cuando se deﬁne una función que utiliza una entrada, es posible seleccionar esta función en una de las entradas On/Oﬀ disponibles. Seleccione una entrada y continúe con los ajustes. En el ajuste ﬁnal, podrá seleccionar qué función desea conectar a la entrada.

Salidas de 0-10 V

Cuando se ha deﬁnido una función que necesita utilizar una salida de tensión variable, será posible seleccionar dicha función en una de las salidas AO disponibles (solo la AO3 y la AO4 están disponibles). Seleccione una de las dos salidas y continúe con los ajustes. En el último ajuste podrá seleccionar qué función desea asociar a la salida.

On Oﬀ

0-10 V 0-5 V

Entradas Analógicas

1: 2: 3: 4: . . 8:

Estado E/S (I/O)

Salidas Digitales

1: . 8:

Entradas Digitales

1: . 8:

Salidas Analógicas

3: 4:

Entradas Analógicas

1: . 8:

Resumen E/S

DO: Max 8, Usado:__ DI: Max 8, Usado:__ AO: Max 2, Usado:__ AI: Max 8, Usado:__

Control Manual E/S

Salidas Digitales Control manual de una salida de relé

Salidas Analógicas Control manual de una salida analógica

Entradas analógicas

Cuando se deﬁne una función que necesita un sensor de temperatura o un transmisor de presión, es posible seleccionarla en una de las entradas AI disponibles. Seleccione una entrada y continúe con los ajustes. En el ajuste ﬁnal, podrá seleccionar qué función desea conectar a la entrada. El Saux es un sensor de termostato general. (Un transmisor de presión AKS 2050, para alta presión, que emite una señal como la de un AKS 32R).

Estado de las salidas On/Oﬀ

Aquí puede comprobar si la función está activada o desconectada.

Estado de las entradas On/Oﬀ

Aquí puede comprobar el estado de la función/alarma.

Estado de las salidas analógicas

Aquí puede comprobar el tamaño de las señales de salida como porcentaje de la señal máxima.

Estado de la entradas analógicas

Aquí puede comprobar los valores de presión y temperatura recibidos por el controlador. Los valores incluyen la calibración

Entradas y salidas utilizadas

Aquí puede comprobar cuántas de las diferentes entradas y salidas están disponibles. Asimismo, puede comparar esta cifra con el número de entradas y salidas conﬁguradas. Si se han deﬁnido demasiadas, se mostrará una señal de exclamación (!).

En condiciones normales, la función del relé estará en modo «Auto». En caso de inhibición, la función cambiará a «On» u «Oﬀ». Recuerde cambiar de nuevo a «Auto» cuando se complete la inhibición.

Durante la regulación normal, la función de la salida será «Auto». En caso de inhibición, la función deberá cambiarse primero a «Manual» y después podrá cambiarse la señal de salida desde 0-100 %. Recuerde cambiar de nuevo a «Auto» cuando se complete la inhibición.

Señal Presión:

AKS 33 AKS 32R AKS 32 2-10 V 0-20 mA 0-10 V 0-5 V

Señal temperatura:

NTC-86K Pt 1000 ohm

Ning

Auto / On / Oﬀ

Auto / Man

0-100%

AK-PC 551 User Guide RS8GY405 © Danfoss 2016-11 17

Prioridades Alarma

General

Modo Espera: Error Sensor: Refrigerante : Salida en Modo Manual

Grupo Aspiracion A

Baja Presión: Alta Presion: Seguridad Compr.:

Grupo Aspiracion B

Baja Presión: Alta Presion: Seguridad Compr.:

Condensador

Alta Presion: Seguridades Cond.:

Ajuste Rápido

Conﬁgurac. Rapidas Estos ajustes reservan entradas y salidas para los siguientes compresores y ventiladores:

Prioridades de la alarma

El controlador emitirá un aviso de alarma si ocurre una incidencia especíﬁca. Cada incidencia está conﬁgurada para indicar la importancia de cada alarma, pero es imposible modiﬁcar la importancia de cada una. Elija entre los siguientes niveles de prioridad:

Critica Severa Normal Deshabilit.

Critica: Alarmas importantes que requieren un alto grado de atención. Severa: Alarmas de importancia intermedia Normal: Alarmas sin importancia Deshabilit: Las alarmas establecidas con este grado de prioridad se cancelarán.

La conﬁguración de fábrica de la alarma puede consultarse en la página 21.

Las diferentes conexiones se muestran en la página siguiente.

App. no. Pantalla Grupo de aspiración A Grupo de

Condensador

aspiración B

Veloci-

dad

Digital

(Scroll / steam)

1-Etapa 1-Etapa Etapa Veloci-

17 3CScrA+2CB+V-VF 1 2 2 x 16 2CScrA+2CB+3V 1 1 2 3 15 3CVFA+2CB+V-VF 1 2 2 x 14 2CVFA+2CB+3V 1 1 2 3 13 4CA+3CB+V-VF 4 3 x 12 3CA+2CB+V-VF 3 2 x 11 2CA + 2CB + 3V 2 2 3 10 4CScr-A + V-VF 1 3 x 9 4CScr-A + V-VF 1 2 x 8 3CScr-A + 3V 1 2 3 7 2CScr-A + 2V 1 1 2 6 4C-VF-A + V-VF 1 3 x 5 4CA + V-VF 4 x 4 4CA + 4V 4 4 3 3C-VF-A + V-VF 1 2 x 2 3CA + V-VF 3 x 1 3CA + 3V 3 3 0 Ningun Una vez efectuada la selección, el ajuste volverá a «Ningún»

dad

Después de realizar una selección debe:

1. Establecer el tipo de refrigerante

2. Comprobar los tipos de transmisores de presión

3. Comprobar los ajustes mín. y máx. de los transmisores de presión

Ajuste de fábrica: Po A/B = AKS 32R, min=-1,0 bar, max.=12 bar Pc = AKS 32R, min. = -1,0 bar, max. = 34 bar SdA = NTC 86K

Ajustes Asistente Este asistente le guiará a través de los ajustes necesarios, es decir, entre 20 y 35 pantallas en

total, en función de las selecciones que se vayan realizando. La selección también dará lugar a una conexión a una entrada y una salida determinadas. Usted mismo verá esta conexión en el menú de conﬁguración de E/S. Si procede, consulte la página 20

18 User Guide RS8GY405 © Danfoss 2016-11 AK-PC 551

Fan

C1A C2A C3A C1B C2B Main

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Fan

safe.

Sw.

C1A C2A C1B C2B Main

Digi

Sw.

C1 C2 C3 C4 Main

C1 C2 C3 Main

C1 C2 Main

Digi

On/Oﬀ Analógicas Analógicas Digitales

DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8 AO3 AO4 AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 DI1 DI2 DI3 DI4 DI5 DI6 DI7 DI8

PoA PoB Pc Sc3 SdA

Alarm Fan

C2B Fan

Speed

VSD

Fan1 Fan2 Fan3 PoA PoB Pc Sc3 SdA

PWM

PoA PoB Pc Sc3 C1A C2A C3A C1B C2B Main

Fan

Alarm C1A

PoA PoB Pc Sc3 C1A C2A C1B C2B Main

Speed

VSD

PoA PoB Pc Sc3 C1A C2A C3A C4A C1B C2B C3B Fan

Speed

PoA PoB Pc Sc3 C1A C2A C3A C1B C2B Main

Speed

Alarm Fan

Speed

VSD

PoA Pc Sc3 SdA

Alarm Fan

Fan

PoA Pc Sc3 SdA

Speed

Alarm Fan

VSD

Fan

PWM

Speed

VSD

Fan2 Fan3 Alarm PoA Pc Sc3 SdA

PWM

Alarm PoA Pc Sc3 SdA

PWM

PoA Pc Sc3 C1 C2 C3 C4 Main

Fan

Alarm C1

PoA Pc Sc3 C1 C2 C3 C4 Main

Speed

Alarm Fan

VSD

Speed

VSD

PoA Pc Sc3 C1 C2 C3 Main

Fan

Alarm C1

PoA Pc Sc3 C1 C2 C3 Main

Speed

Alarm Fan

VSD

Speed

VSD

App. no. Pantalla Salida Entrada

Conexiones utilizadas en «Conﬁgurac. rápidas»

17 3CScrA+2CB+V-VF C1A C2A C3A C1B C1A

16 2CScrA+2CB+3V C1A C2A C1B C2B C1A

15 3CVFA+2CB+V-VF C1A C2A C3A C1B C2B Fan

14 2CVFA+2CB+3V C1A C2A C1B C2B Fan1 Fan2 Fan3 Alarm C1A

13 4CA+3CB+V-VF C1A C2A C3A C4A C1B C2B C3B Alarm Fan

12 3CA+2CB+V-VF C1A C2A C3A C1B C2B Fan

11 2CA + 2CB + 3V C1A C2A C1B C2B Fan1 Fan2 Fan3 Alarm PoA PoB Pc Sc3 C1A C2A C1B CB2 Main

10 4CScr-A + V-VF C1 C2 C3 C4 C1

9 4CScr-A + V-VF C1 C2 C3 C1

8 3CScr-A + 3V C1 C2 C3 Fan1 C1

7 2CScr-A + 2V C1 C2 Fan1 Fan2 C1

6 4C-VF-A + V-VF C1 C2 C3 C4 Fan

5 4CA + V-VF C1 C2 C3 C4 Fan

4 4CA + 4V C1 C2 C3 C4 Fan1 Fan2 Fan3 Fan4 PoA Pc Sc3 C1 C2 C3 C4 Main

3 3C-VF-A + V-VF C1 C2 C3 Fan

2 3CA + V-VF C1 C2 C3 Fan

1 3CA + 3V C1 C2 C3 Fan1 Fan2 Fan3 Alarm PoA Pc Sc3 C1 C2 C3 Main

0 Ningun

Example of display view:

3CScrA+2CB+V-VF = Tres compresores, uno digital, grupo de aspiración A + dos compresores, grupo de aspiración B + un ventilador, con control de velocidad

Conexiones cuando se utiliza el asistente de conﬁguración

Si ha utilizado el asistente de conﬁguración para realizar la conﬁguración, el controlador asignará automáticamente las funciones seleccionadas a las entradas y salidas según el siguiente orden de prioridades:

Salidas digitales (DO1-DO8):

• Salida de impulsos para el control de las válvulas de capacidad de scroll digital, stream o Bitzer CRII estarán ubicadas en las salidas de estado sólido DO5 y DO6

• Respectivamente, el arranque del compresor y los descargadores de los grupos de aspiración A y B

• Ventiladores

• Inyección ON

• Alarma

Entradas digitales (DI1-DI8):

• Entradas de seguridad del compresor para los grupos de aspiración A y B, respectivamente

• Entrada de seguridad del ventilador

• Interruptor principal externo (arranque / parada)

• Interruptor de seguridad de alta presión

• Interruptor de seguridad de baja presión para los grupo de aspiración A y B, respectivamente

• Estado nocturno

• Recuperación de calor

• Deslastrado

• Entradas DI1-DI3 de la alarma general

Salidas analógicas (AO3-AO4)

• Control de la velocidad del compresor para los grupos de aspiración A y B, respectivamente

• Control de la velocidad del condensador

La asignación de funciones en las respectivas entradas y salidas puede regularse en «Conﬁguración E/S». A continuación se facilita un ejemplo con 3 compresores y 3 ventiladores:

Entradas analógicas (AI1-AI8)

• Las presiones de aspiración PoA y PoB se ubican, respectivamente, en las entradas AI1 y AI2

• La presión de condensación Pc se ubica en la entrada AI3

• La temperatura exterior Sc3 se ubica en la salida AI4

Temperatura del medio S4A y S4B

• Temperatura del medio S7, condensador

• Temp Desc Comp.1: Temperatura del gas de descarga para compresor scroll digital / stream de los grupos de aspiración A y B, respectivamente

• Temperatura del gas de aspiración Ss para los grupos de aspiración A y B, respectivamente

• Temperatura del gas de descarga Sd para los grupos de aspiración A y B, respectivamente

• Saux para el termostato general

En esta imagen puede ver el número de salidas y entradas que permiten sus ajustes.

Lista de alarmas

Mensaje de alarma Motivo Ajustes prioritarios Valor por

Alarma generica Modo Espera (Int.Ppal OFF) Alarma cuando el interruptor principal interno o externo detienen el control

Modo Espera Normal

(entrada DI «interruptor principal») Error Sensor PoA La señal del transmisor de presión procedente de PoA es defectuosa Error Sensor PoB La señal del transmisor de presión procedente de PoB es defectuosa Error Sensor S4A La señal de temperatura del sensor de temperatura del medio S4A es defectuosa Error Sensor S4B La señal de temperatura del sensor de temperatura del medio S4B es defectuosa Error Sensor SsA La señal de temperatura procedente de la temperatura del gas de aspiración SsA es defectuosa Error Sensor SsB La señal de temperatura procedente de la temperatura del gas de aspiración SsB es defectuosa Error Sensor SdA La señal de temperatura procedente de la temperatura del gas de descarga SdA es defectuosa Error Sensor SdB La señal de temperatura procedente de la temperatura del gas de descarga SdB es defectuosa Error Sensor Pc La señal del transmisor de presión procedente de Pc es defectuosa

Error Sensor Normal

Error Sensor S7 La señal de temperatura procedente del sensor de temperatura del medio S7 del condensador es defectuosa Error Sensor S7 La señal de temperatura del aire Sc3 en el condensador es defectuosa Error Sensor Sd Comp.1A La señal de temperatura procedente del sensor de temperatura del gas de descarga

«Temp Desc Comp.1A» del compresor scroll digital / stream es defectuosa Error Sensor Sd Comp.1B La señal de temperatura procedente del sensor de temperatura del gas de descarga

«Temp Desc Comp.1B» del compresor scroll digital / stream es defectuosa Error Sensor Saux La señal de temperatura del sensor de termostato Saux es defectuosa Refrigerante no seleccionado Alarma en caso de que no se haya seleccionado refrigerante Refrigerante no sel. Normal Salida en Modo Manual Una salida se conﬁgura en modo manual Salida en Modo Manual Normal Error Conﬁg. IO (E/S) No todas las funciones de las entradas y salidas están asignadas a entradas o salidas de hardware* (no puede conﬁgurarse) Normal GA1 - "texto de alarma" Alarma en la entrada de alarma general DI 1

Alarma General 1 Normal

(entrada DI «Alarma General 1»: el texto de la alarma dependerá del texto conﬁgurado) GA2 - "texto de alarma" Alarma en la entrada de alarma general DI 2

Alarma General 2 Normal

(entrada DI «Alarma General 2»: el texto de la alarma dependerá del texto conﬁgurado) GA3 - "texto de alarma" Alarma en la entrada de alarma general DI 3

Alarma General 3 Normal

(entrada DI «Alarma General 3»: el texto de la alarma dependerá del texto conﬁgurado) Aspiración A Alarma Alarma Presion Asp. PoA Baja Se ha incumplido el límite de seguridad mínimo para la presión de aspiración PoA Paro por Pto.Baja A Se ha incumplido el límite inferior de seguridad del presostato externo de baja presión

Low pressure PoA Normal

(entrada DI «Presostato baja presión A») Alarma Presion Asp. PoA Alta Se ha excedido el límite de alarma superior para PoA. High pressure PoA Critica Alto Recalentamiento SsA Recalentamiento en la línea de aspiración A demasiado alto (medido por PoA y SsA) Bajo Recalentamiento SsA Recalentamiento en la línea de aspiración A demasiado bajo (medido por PoA y SsA) Alta Temperatura Descarga

SdA

Se ha excedido el límite de seguridad para la temperatura de descarga SdA

(10 K por debajo del límite de seguridad)

Superheat A Normal

High disch. temp.SdA Critica

Alta Temp. Descarga Compr.1A Se ha excedido el límite de seguridad de la temperatura del gas de descarga del compresor scroll digital

/ stream /CRII Corte Seguridad Compr. 1-8A Se ha desconectado el compresor n.º 1-8 en la entrada de seguridad general

Compressor safety A Normal

(entrada DI «Seguridad del compresor 1-8») Aspiración B Alarma Alarma Presion Asp. PoB Baja Se ha incumplido el límite mínimo de seguridad para la presión de aspiración PoB Low pressure PoB Paro por Pto.Baja B Se ha incumplido el límite inferior de seguridad del presostato externo de baja presión

(entrada DI «Presostato Baja Presión B») Alarma Presion Asp. PoB Alta Se ha excedido el límite de alarma superior para PoB High pressure PoB Critica Alto Recalentamiento SsB Recalentamiento en la línea de aspiración B demasiado alto (medido por PoB y SsB) Bajo Recalentamiento SsB Recalentamiento en la línea de aspiración B demasiado bajo (medido por PoB y SsB) Alta Temperatura Descarga

SdB

Se ha excedido el límite de seguridad para la temperatura de descarga de SdB

(10 K por debajo del límite de seguridad)

Superheat B Normal

High disch. temp.SdB Critica

Alta Temp. Descarga Compr.1B Se ha excedido el límite de seguridad para la temperatura de descarga del compresor scroll digital / stream Corte Seguridad Compr. 1-4B Se ha desconectado la seguridad general del compresor n.º 1-4 B

Compressor safety B Normal

(entrada DI «Seguridad del compresor 1-4 B») Condensador alarma Alta Presión Condensación Pc Se ha excedido el límite superior de seguridad para la presión de condensación Pc

(3 K por debajo del límite de seguridad) Corte Seguridad Pto.ALTA Se ha excedido el límite superior de seguridad para el presostato de alta presión

High pressure Pc Critica

(entrada DI «Presostato de alta presión») Paro Seguridades comun

Compr. Corte Seguridad Etapa 1 Cond. Se ha informado de que el ventilador n.º 1-8 es defectuoso a través de la entrada de seguridad

Se ha informado de que un ventilador es defectuoso a través de la entrada de seguridad común

(entrada DI «Seguridad del ventilador»)

Fan safety Normal

individual (entrada DI «Seguridad del ventilador 1-8»)

* La alarma «Error Conﬁg. IO (E/S)» se activa si no se han asignado todas las funciones de E/S a una entrada o salida de hardware. La razón de esto suele ser que se han seleccionado demasiadas funciones a través de la conﬁguración del controlador. Diríjase al punto del menú «Menú principal => Estado E/S (I/O) => Resumen E/S». En esta pantalla puede comprobar si ha conﬁgurado demasiadas funciones de un tipo de terminado, lo cual estará indicado por un signo de exclamación «! » Consulte el ejemplo de la pantalla, en caso de que se hayan conﬁgurado demasiadas funciones DO. Solucione el problema adaptando las funciones DO al máximo número de salidas DO. Alarmas del sensor Las alarmas del sensor se apagan automáticamente cuando la situación del sensor ha sido correcta durante 10 minutos. Si ha corregido el error del sensor y quiere realizar una eliminación manual forzada de la alarma, diríjase a la «Pantalla de detalle de la alarma» Entonces mantenga pulsada la tecla «X» durante dos segundos.

defecto

Normal

ERR31 Alarma en la pantalla externa MMIGRS2

Si no se produce correctamente la comunicación con la pantalla, esta mostrará un mensaje de error «ERR31». Esto puede deberse a que las terminaciones mostradas no estén instaladas o a que se hayan producido interrupciones en la comunicación de datos mientras la pantalla recibía la información básica del controlador. Una vez revisadas las terminaciones, deberá comprobarse la versión del software de la pantalla externa. Para ello, basta con pulsar las teclas Enter y X durante 5 segundos, hasta que aparezca el menú de la BIOS. A continuación, pulse la tecla X y podrá leer la versión del software en la esquina inferior derecha. Deberá tratarse de la versión del software 1.13 o más reciente.

Una vez veriﬁcada la versión del software de la pantalla, compruebe los ajustes de la misma tal y como se indica a continuación:

1. Mantenga pulsadas las teclas Enter y X durante 5 segundos, hasta que aparezca el menú de la BIOS.

2. Seleccione el menú «MCX selection» (Selección de MCX)

- Seleccione la línea «Clear UI» (Borrar UI) y pulse Enter

- Seleccione la línea «Autodetect» (Detección automática) y pulse Enter

3. Pulse la tecla X para volver al menú de la BIOS

4. Seleccione el menú «COM selection» (Selección de COM)

- Seleccione la línea «CAN» y pulse Enter

5. Pulse la tecla X para volver al menú de la BIOS

6. Seleccione el menú «Start up mode» (Modo de arranque)

- Seleccione la línea «Remote application» (Aplicación remota) y pulse Enter

7. Pulse la tecla X para volver al menú de la BIOS

8. Seleccione el menú «CAN»

- Seleccione la línea «Baudrate» (Velocidad de transferencia de datos) y a continuación seleccione el ajuste «Autobaud» (Velocidad automática) y pulse Enter

- Seleccione la línea «Node ID» (ID de nodo), ajuste el valor a 126 y pulse Enter

9. Pulse la tecla X para volver al menú de la BIOS

10. Seleccione el menú «Application» (Aplicación) y pulse Enter.

La pantalla volverá a recibir datos del controlador. Para este proceso se requieren unos 5 minutos.

Conexiones

Conexiones,nivel inferior Conexiones, nivel superior

¡Alimentación

independiente!

Ruido eléctrico

DO DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8 Σ 1-8 I Max. 10 A

U All 24 V or all 230 V a.c.

(3.5)

10 A (3.5)

6 A (4)

0.5 A min. 50 mA Ioﬀ < 1,5 mA

6 A (4)

32 A

Los cables de los sensores, de las entradas DI, comunicación de datos y la pantalla deberán mantenerse alejados de alta tensión (230 V) cables eléctricos:

- Utilizar diferentes bandejas para los cables Mantener una distancia mínima de 10 cm entre los cables

de alta tensión y de señal

Cables de más de 3 m en la entrada DI deben evitarse

Advertencia

La tensión de suministro del AI puede no compartir la señal con otros controladores.

Suministro de tensión

La tensión de alimentación es de 24 V o de 110-230 V. Consulte la etiqueta al dorso del controlador.

÷ = Conectores que normalmente no se utilizan

Sin embargo, cuando se realiza la conexión a una pantalla externa, debe insertarse un puente entre las conexiones "H" y "R"..

Modbus

Es importante que la instalación del cable de comunicación de datos se haga correctamente. Consulte la documentación correspondiente n.º RC8AC. Recuerde la terminación del bus.

DO: salidas digitales, 8 uds. DO1 - DO8

DO5 y DO6 son relés de estado sólido. Los relés se reducen a los valores especiﬁcados. Si se deﬁne un relé de alarma, este estará activado en condiciones normales y se desconectará en caso de alarma y de alimentación insuﬁciente para el controlador.

AKS 32R

AKS 32

AKS 33

10-90 % de ratiométrica

1-5 V

0-20mA 4-20mA

AO: Salida analógica, 2 uds. AO3 - AO4

Deben utilizarse con los convertidores de frecuencia o los motores CE. Conecte 24 V a N y L (alimentación independiente). Evite la corriente de avería a tierra. Utilice un transformador con aislamiento doble. El lado secundario no debe conectarse a tierra. Obtenga 0-10 V de los terminales N y AO3, respectivamente N y AO4 FÍJESE EN LA POLARIDAD DE N.

AI: Entradas analógicas, 4 uds. AI1 - AI4

Transmisores de presión

• Ratiométrica: 10-90 % de la alimentación, AKS 32R

• Señal: 1-5 V, AKS 32

• Intensidad: 0-20 mA / 4-20 mA, AKS 33 (alimentación = 12 V)

Sensor de temperatura

• Pt 1000 ohm, AKS 11 o AKS 21.

• NTC 86K ohm a 25 °C, desde un scroll digital.

Ajuste de fábrica

AI1=PoA, AI2=PoB, AI3=Pc, AI4=Temperatura exterior SC3.

DI: Entradas de interruptor digital, 8 uds. DI1 - DI8

La conexión puede ser una función de parada o interrupción. Seleccione qué se activará durante la conﬁguración.

÷ = Conectores que normalmente no se utilizan

AI: Entradas analógicas, 4 uds. AI5 - AI8

Transmisores de presión

• Ratiométrica: 10-90 % de la alimentación, AKS 32R

• Señal: 1-5 V, AKS 32

Sensor de temperatura

• Pt 1000 ohm, AKS 11 o AKS 21.

• NTC 86K ohm a 25 °C, desde un scroll digital

Capacidad del compresor scroll digital

Solo DO5 o DO6

La capacidad se divide en periodos como «period time PWM». Se suministra toda la capacidad cuando la refrigeración se da durante todo el periodo. La válvula de derivación requiere un tiempo de desconexión dentro del periodo, aunque también se permite un tiempo de conexión. No hay «refrigeración» cuando la válvula está encendida. El propio controlador calcula la capacidad necesaria y la variará en función del tiempo de conexión de la válvula de derivación. Se introduce un límite si se requiere una baja capacidad con el ﬁn de que la refrigeración no baje del 10 %. Esto se debe a que el compresor se puede refrigerar por sí mismo. Si fuese necesario, este valor se puede aumentar.

Refrigeración Sin refrigeración

Intervalo de tiempo

Min. capacidad

Copeland Compresor stream

La señal pulse también se puede utilizar para controlar un compresor stream con una válvula de descarga. (Versión de 4 cilindros) La capacidad del compresor se distribuye en hasta un 50 % para un relé y el restante 50-100 % para el descargador. El descargador está conectado a DO5 o DO6.

Bitzer CRII

La señal de pulso también se puede utilizar para controlar uno de los CRII con 2 descargadores (versión de 4 cilindros). La capacidad del compresor se puede controlar entre un 10 y un 100 % dependiendo de la pulsación de los descargadores. Los descargadores está conectado a DO5 y DO6.

Descargador 1

Descargador 2

El descargador 2 sigue al descargador 1, pero se desvía medio periodo.

Monitorización Sd

Cuando se regule con monitorización Sd, uno de los tres tipos de compresores el controlador aumentará su capacidad si la temperatura se aproxima al límite Sd. Esto mejorará la refrigeración del compresor descargadas.

Inyección ON

Las válvulas de electrónicas de expansión de los equipos de refrigeración deben cerrarse cuando todos los compresores están impedidos de partida. De esta forma, los evaporadores no se llenarán de líquido, el cual pasaría a los compresores cuando se reiniciase la regulación. Uno de los relés de control de compresor puede utilizarse para esta función, ó puede realizarse la función mediante comunicación de datos.

Características Pantalla externa

Tensión

8 Entradas analógicas

8 Entradas digitales

Relé de salida para regulación de capacidad

2 salida de tension

Pantallas (displays) salidas

Comunicación de datos

Ambiente

Protección IP 20

Peso 0,4 kg

Montaje Raíl DIN ó pared

Terminales max. 2.5 mm2 multihilos (mulitcore)

Homologaciones

24 V c.a. +/-15% 50/60 Hz, 17 VA 24 V c.c. (20-60 V ), 17 VA 230 c.a. (85-265 V) 50/60 Hz, 20 VA

Medición de la presión:: Ratiometric transductores de presión tipo AKS 32R 1-5 volt transductores de presión tipo AKS 32 0-20 (4-20) mA transductores de presión tipo AKS 33

Medición de la temperatura Pt 1000 ohm/0°C NTC - 86K desde el scroll digital / stream

Desde la función de contacto P. ej. a: Arranque/parada de la regulación Monitorización de los circuitos de seguridad Función de alarma general

4 uds. SPDT (8A)

2 uds. SPST (16A)

2 uds. Solid State. PWM para scroll unload

0-10 V c.c. Ri = 1kohm Se necesita un suministro de tensión independiente de 24 V

Para el tipo MMIGRS2

Modbus para AK-SM 800

-20 - 60°C, durante funcionamiento

-40 - 70°C, durante transporte

20 - 80% Rh, sin condensación

Sin inﬂuencias por vibraciones ni por impactos

Cumple con Directivas U.E. de Baja Tensión (LVD) y Compatibilidad Electromágnetica (EMC) para marcado CE. Pruebas LVD según EN 60730-1 y EN 60730-2-9 Pruebas EMC según EN 61000-6-2 y 3 Homologaciones UL

AC-1: 6 A (óhmico) AC-15: 4 A (inductivo)

AC-1: 10 A (óhmico) AC-15: 3.5 (inductivo)

Imax. = 0.5A Imin. = 50 mA. Fuga<1.5 mA Sin protección contra cortocircuito

Transmisor de presión/sensor de temperatura

Veáse catálogo RK0YG...

Carga capacitiva

No se pueden utilizar los relés para la conexión directa de cargas capacitivas, como LED y controles de arranque y apagado de motores CE. Todas las cargas con alimentación en modo conmutado deben conectarse a un contactor adecuado o dispositivo similar.

Una pantalla externa se utiliza solo para montaje frontal (IP 20) Conexión solo mediante cable con conector. Véase el pedido.

Terminación

conectar

H-R

Importante:

Terminación conectar H-R

Pedidos

Tipo Función Operación Tension Código

230 V 080G0281

Con botones y la pantalla

AK-PC 551 Controlador de Capacidad

Con la pantalla externa y 1,5 m de cable para unidad de pantalla

MMIGRS2 Pantalla Con botones y la pantalla - 080G0294

Cable para unidad pantalla L = 1,5 m, 1 uds. 080G0075 Cable para unidad pantalla, L = 3 m, 1 uds. 080G0076

24 V 080G0283

230 V 080G0282

24 V 080G0288

Montaje / Dimensiones

Solo para montaje sobre raíles DIN (IP 20)

Consideraciones en la instalación

Literatura

Algunas situaciones como daños accidentales, instalaciones defectuosas o condiciones ambientales pueden producir un mal funcionamiento en el sistema o en el peor de los casos la destrucción de la instalación.

Guía de instalación para operaciones RC8AC

- Para la conexión de comunicación de datos para controles de refrigeración ADAP-KOOL® .

Nuestros productos incorporan medidas para evitar que se produzcan situaciones como las anteriormente indicadas. Sin embargo, una instalación defectuosa, prdría presentar problemas. Los controles electrónicos no son sustitutos de prácticas ingenieriles inadecuadas, por lo tanto Danfoss, no se responsabiliza de productos o componentes de la planta, dañados por motivo de los fallos anteriormente citados. Es responsabilidad del instalador revisar la planta, e instalar los componentes de seguridad necesarios.

Se prestará atención especial a la necesidad de una señal de "cierre forzado" en el caso de parada de los compresores y a la instalación de acumuladores de aspiración.

Puede contactar con Danfoss para obtener más información acerca de estos temas.

Danfoss no acepta ninguna responsabilidad por posibles errores que pudieran aparecer en sus catálogos, folletos o cualquier otro material impreso, reservándose el derecho de alterar sus productos sin previo aviso, incluyéndose los que estén bajo pedido, si estas modiﬁcaciones no afectan las características convenidas con el cliente. Todas las marcas registradas son propiedad de las respectivas compañías. Danfoss y el logotipo de Danfoss son marcas registradas de Danfoss A/S. Reservados todos los derechos.

ADAP-KOOL®

Danfoss AK-PC 551 User guide [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
