User Guide

Merkezi Sistem Kontrolörü

AK-PC 351

ADAP-KOOL® Refrigeration Control System

Giriş

Uygulama

Kontrolör, küçük soğutma uygulamalarında kompresörlerin ve kondenserlerin kapasite regülasyonu için kullanılır. Maksimum 4 kompresör ve bir kondenser regüle edilebilir. Örneğin:

• Bir emiş grubu + bir kondenser grubu, (maks 6 kaderne)

• Bir kompresör grubu, maks. 4 kademe

• Bir yoğuşturucu grubu, maks. 4 kademe

Avantajları

• Aşağıdaki yollarla enerji tasarrufu:

- Emiş basıncının optimizasyonu

- Gece saatlerinde öteleme

- Yüzer kondensasyon basıncı

Giriş ve çıkış

Sınırlı sayıda kullanılabilir giriş ve çıkış vardır. Bununla birlikte her sinyal türü türü için aşağıdakiler bağlanabilir:

• Analog girişler, maks. 4 adet. Basınç 2 transmiterlerinden, 2 sıcaklık sensörleri

• Dijital girişler, maks. 8 adet. Otomatik güvenlik kontrolünden gelen sinyal, harici başlatma durdurma, gece sinyali, genel alarm.

• Röle çıkışları, maks. 5 adet. Kompresörlerin, kondenser fanların bağlantısı, alarm rölesi.

• Solid state çıkışlar, maks. 1 adet. Dijital scroll bypass kontrolü veya stream kompresör kapasite kontrolü Çıkışlar bu işlevler için kullanılmıyorsa, sıradan röle çıkışları olarak kullanılabilirler.

• Analog çıkışlar, 2 adet. Kompresörlerin ve da kondenser fanlarının hız kontrolü.

Çalışma

Günlük operasyon doğrudan kontrolör üzerinde. Kurulum sırasında, ekran görüntüleri yalnızca gerekli ek ayarlar ve son kullanıcı işlemleriyle ilgili görüntülerin açılacağı şekilde düzenlenecektir. İşlemler parola korumalıdır ve üç seviyede erişim verilir. Denetleyici çeşitli diller içerir. Tercih edilen dili başlangıç aşamasında seçin.

Veri iletişimi

Kontrolörde dahili modbus veri iletişimi vardır ve aygıt AK-SM 800 tipi bir sistem cihazına bağlanabilir.

2 User Guide RS8GZ442 © Danfoss 2017-04 AK-PC 351

Emiş Grubu

Kompresör türleri

Aşağıdaki kompresör türleri regülasyon için kullanılabilir:

• Tek adımlı kompresörler

• Hız kontrollü tek adımlı kompresör

• Tek adımlı dijital scroll kompresör

• Tek adımlı stream 4 silindirli kompresör

• Eşit sayıda kapasite kontrol valﬂi kompresörler

Kapasite regülasyonu

Devreye alma kapasitesi bağlanan basınç transmiteri/sıcaklık sensöründen gelen sinyallere ve belirtilen referansa göre kontrol edilir. Referans civarında bir nötral zon belirleyin. Nötral zonda, regülasyon kompresörü, kapasiteyi, basıncın muhafaza edileceği şekilde kontrol eder. Basıncı nötral zonda artık muhafaza edemediğinde, kontrolör sıradaki kompresörü devreden çıkarır ya da devreye sokar. Daha fazla kapasite devreye alındından ya da devrede çıkarıldığında, regülasyon kompresöründen gelen kapasite nötral zonda basıncı muhafaza edecek şekilde değiştirilir (yalnızca kompresörün değişken kapasitesi varsa). – Basınç, “referans + yarım nötral zon” değerinden yüksek oldu-

ğunda, sonraki kompresörün (yukarı yönde) devreye alınmasına izin verilir.

– Basınç, “referans - yarım nötral zon” değerinin altında olduğunda,

bir kompresörün devreden çıkarılmasına (aşağı yönde) izin verilir.

– Basınç nötral zonda olduğunda, işlem geçerli etkinleştirilmiş

kompresörlerle devam eder.

Konrol sensörü

Normalde bir emiş grubu Po basınç transmiterinden gelen bir sinyale göre kontrol edilir. Bir salamura sistemde, S4 sensörü kontrol sensörü olmalıdır. Harici, düşük basınç şalterinin donma koruması için DI7’ye bağlanabilir.

Referans

Regülasyon için ayarlı ya da değişken referans kullanılabilir. Örneğin değişken referans gece saatlerindeki artış ya da Po optimizasyonu için kullanılabilir. Buraya Po optimizasyonundan bir katkı ya da gece saatlerinde artış eklenecek şekilde bir değer girin. Bu katkı, anlık soğutma ihtiyacına göre referansı artırabilir ya da azaltabilir. Referansı, çok düşük ya da çok yüksek değerlerden sınırlandırmak için bir maks. ve min. sınırı belirleyin.

Po ref.

Max.

Min.

AK-PC 351 User Guide RS8GZ442 © Danfoss 2017-04 3

Kondenser

Fan kontrolü

Fanlar kontrolörün röleleri ile artımlı olarak kontrol edilebilir ya da kontrolörün analog çıkışı aracılığıyla değişken hızlı olarak kontrol edilebilir. Hız kontrolü VLT tipi birfrekans invertörü aracılığıyla olabilir. Fanların EC motorları varsa, 0-10 V sinyali doğrudan kullanılabilir.

Kontrol

Regülasyon Pc basınç transmiterinden ya da bir S7 ortam sıcaklık sensöründen gelen bir sinyale göre yapılır. Sinyal, regülasyon referansı ile karşılaştırılır.

Regülasyon referansı, aşağıdaki işlevlerin bir ya da daha fazlasından gelebilir:

• Sabit referans

• Değişken referans, dış mekan sıcaklığına göredir. Dış mekan sıcaklığı düştüğünde referans ilgili miktar kadar düşecektir. Bu değişken referans bir Sc3 dış mekan sıcaklık sensörü takılmasını gerektirir. Sensör, doğru dış mekn sıcaklığını kaydedecek şekilde yerleştirilmelidir. Diğer bir deyişle doğrudan güneş ışığından korunmalı ve kondenser hava yolu yakınına yerleştirilmemelidir. Bu regülasyon bir min. ve maks. referans ayarı gerektirir, bu sayede regülasyon işlemi verilen sınırlar dahilinde yapılır.

Ortam sıcaklığı Bir ortam sıcaklığı kontrol ediliyorsa kontrol sensörü S7 olarak ayarlanmalıdır. Bu sıcaklık sensörü istenen ortama yerleştirilmelidir. Yüksek basınç izleme, DI8’deki harici, yüksek basınç şalteriyle gerçekleşebilir.

Max. ref.

Min. ref.

4 User Guide RS8GZ442 © Danfoss 2017-04 AK-PC 351

Güvenlik işlevleri

Min./maks. emiş basıncı Po

Emiş basıncı sürekli kaydedilir. Ölçülen değer ayarlanan minimum sınırın altına düşerse, kompresörler hemen devreden çıkarılacaktır. Maks değeri aşarsa, zaman gecikmesi ardından bir alarm üretilecektir.

Maks. kondensasyon basıncı Pc

Kondensasyon basıncı izin verilen üst değere ulaşırsa, kontrolör, basıncı düşük tutmak için tüm kondenser fanlarını bağlayacaktır. Aynı zamanda kompresör kapasitesinin bir kısmının bağlantısı kesilecektir. Basınç, eşik değerinin yakınında kalırsa daha fazla kompresör bağlantısı kesilecektir. Eşik değer aşılırsa tüm kompresörlerin bağlantısı hemen kesilecektir.

LP şalteri

Bir DI-7 girişinde açma/kapama sinyali Bir sinyal alınırsa, tüm kompresörler hemen durdurulacaktır. Sinyal kesildiğinde kapasite tekrar düzenlenir.

HP şalteri

Bir DI-8 girişinde açma/kapama sinyali Bir sinyal alınırsa, tüm kompresörler hemen durdurulacaktır. Fan kapasitesi Pc ölçümünün referansı ne kadar aştığına bağlı olarak artacaktır. Sinyal kesildiğinde kapasite tekrar düzenlenir.

Maks. basma gazı sıcaklığı Sd için digital scroll / stream

Bir AI girişindeki sıcaklık sensörü. Basınç borusundaki bir Pt 1000 Ohm sensöründen bir sinyal alınabilir. Sıcaklık ayarlanan maks. sıcaklığa yakında kompresörün kapasitesiazaltılacaktır (ancak yalnızca bu paylaşılan bir Sd sıcaklığı ise; bu,dijital scrolldan bir Sd ise, kapasite, kompresörün kendi kendinesoğutatacağı şekilde artacaktır). Sıcaklık ayarlanan maks. sıcaklık değerine ulaşırsa, kompresörler duracaktır.

Sensör arızası

Bağlanan sıcaklık sensörlerinden veya basınç transmiterlerinden birinin sinyali kaybı algılanırsa bir alarm verilecektir.

• Bir Po hatası (S4 hatasi) olması durumunda, regülasyon gündüz çalışmasında ayarlanan bir kapasite (örn. %50) ve gece çalışmasında ayarlanan bir kapasite (örn. %25) ile, ancak bir adımın minimumu ile devam edecektir.

• Bir Pc hatası olması halinde, bağlanan kompresör kapasitesine karşılık gelen kondenserkapasitesi devreye alınır. Kompresör regülasyonu normal kalacaktır.

• Sd sensöründe bir hata olduğunda basma gazı sıcaklığının güvenlik izlemesi sürdürülmeyecektir.

• Dış mekan sıcaklık sensörü Sc3’te bir hata olması halinde, kalıcı ayar değeri referans olarak kullanılır.

Not: Arızalı bir senrör, bir sensör alarmının iptal edilmesinden

10 dakika önce OK olmalıdır.

Genel DI alarmı

Bir DI-8 girişinde açma/kapama sinyali Giriş genel alarm olarak kullanılırsa, alarm metni ve gecikme süreleri bağlanabilir. Alarm ve metin, gecikme süresi sona erdiğinde görülecektir.

AK-PC 351 User Guide RS8GZ442 © Danfoss 2017-04 5

Ekrana genel bakış

Son kullanıcı genel bakış

Bu günlük kullanıcı arayüzündeki görüntüler ayarların nasıl yapıldığına bağlıdır. Bunlar neyin regüle edildiğini gösterir. Örneğin: Bir iki emiş grubu, bir kondenser grubu ya da bir kombinasyon. Aşağıdaki örneklere bakınız:

1 emiş grubu

1 kondenser

grubu

1 emiş grubu ve 1 kondenser grubu

Genel bakış almak için  “Enter” tuşuna basın

Hattı seçip “Enter” tuşuna basın 

Durum = ya da 1 emiş grubu veya 1 kondenser grubu veya Her iki emiş grubu ve kondenser grubu

parametreler

Kontrolörden bir alarm gönderildiğinde, alarm metnini görmek için bu ekrana gitmelisiniz.

Menülere erişmek için şifre gereklidir. Seviye 1: Sadece bak (100) Seviye 2: Değerleri değiştir (200) Seviye 3: Ayarı değiştir (300).

6 User Guide RS8GZ442 © Danfoss 2017-04 AK-PC 351

Ayarlara genel bakış

Kontrolörün ayarlanabileceği iki yol vardır. Sizin için en kolay olanını seçin: “Sihirbaz” ya da “tüm parametreler” incelemesi.

Teslim aldığınızda ekranı başlatın

Çalışma prensipleri

1. Ok tuşlarını kullanarak konumu seçin

2. “Enter” tuşuyla  seçim yapın

3. Geri dönmek için “X” tuşunu

“Enter” tuşuna bas 

Teslimatta varsayılan parola 300’dür. Parolayı ayarlamak için ok tuşlarını kullanın. Sonlandırmak için “Enter”  tuşuna basın

Parola girişine gelmek için “Enter”  tuşunu 2 saniye basılı tutun

Sihirbaz

Burada bir dizi ayar boyunca yönlendirilirsiniz, ardından kontrolör çalışmaya hazır hale gelecektir. 1 - 22 arasındaki görüntüler burada gösterilmiştir.

kullanın

Bir ayar yöntemi seçin. Sonlandırmak için “Enter”  tuşuna basın

Ana Menü

İlk ayar Tesis türüdür

Tesis türü seçildiğinde, çeşitli ayarların yapılmasına izin verilir. Örneğin:

Aşağıdaki seçenekler mevcuttur:

• Komp. + Kond. = emiş grubu ve kondenser

• Kondenser = yalnızca kondenser

• Kompresor = yalnızca emiş grubu

• Hicbiri

Sonraki menülere devam edin. Tüm ayarlar devam eden sayfalarda açıklanmıştır.

AK-PC 351 User Guide RS8GZ442 © Danfoss 2017-04 7

Menü

Start/stop

Sistem tipi

Emis

Ana şalter Ana şalter

Harici ana şalter Harici ana şalter

Sistem tipi sec Tesis ayarları:

Akiskan tipi Soğutucu ayarı

Regülasyonu buradan başlatın ve durdurun. Yapılandırma ayarları için regülasyon durdurulmalıdır. Regülasyon başlatıldığında bir yapılandırma ayarı girmeye çalışırsanız, kontrolör regülasyonun durdurulması gerekip gerekmediğini soracaktır. Tüm ayarlar yapıldığında ve ana şalter “AÇIK” konumuna ayarlandığında, kontrolör çeşitli ölçümlerin gösterimini etkinleştirecektir. Regülasyon başlar. (Harici bir ana şalter tanımlıysa regülasyonun başlaması için bu da “ON” konumuna getirilmelidir.)

Regülasyonu başlatıp durdurabilecek bir harici şalter takılabilir DI6'nın. Şalter bağlanmamışsa, giriş kısa devre yapılmalıdır. Hem dahili hem de harici ana şalter regülasyon başlamadan önce ON konumunda olmalıdır.

Aşağıdakiler regüle edilmelidir:

• Kompresör grubu

• Kondenser grubu

• Bir kompresör grubu + Bir kondenser grubu

Soğutma başlamadan önce soğutucu akışkan tanımlanmalıdır. Aşağıdaki soğutu akışkanlar arasında seçim yapabilirsiniz: R12, R22, R134a, R502, R717, R13, R13b1, R23, R500, R503, R114, R142b, kullanıcı tanımlı, R32, R227, R401A, R507, R402A, R404A, R407C, R407A, R407B, R410A, R170, R290, R600, R600a, R744, R1270, R417A, R422A, R413A, R422D, R427A, R438A, R513A (XP10), R407F, R1234ze, R1234yf, R448A,

R449A, R452A.

Uyarı: Yanlış soğutucu akışkan seçimi kompresörde hasara yol açabilir. Diğer soğutucu akışkanlar: Burada “kullanıcı tanımlı” ayarı ve ardından üç faktör (fac1, fac2 ve fac3) ile sıcaklık kayması (gerekiyorsa) seçilmiştir.

Set degerleri birimi Referans ayarlarını ve doyma sıcaklığı ve basıncının değerlerini tanımlayın

Sebeke frekansi Frekans

Alarm cikisi Alarm rölesi

Kontrol durumu Regülasyon durumu

Kontrol durumu Kontrol devresinin durumunu buradan okuyun örn.:

Mevcut zon Regülayonun buradaki referans ile nasıl bir ilişkide olduğunu görebileceksiniz:

Kontrol sicakligi /

Kontrol basinci

Referans Toplam regülasyon referansı buradan okunabilir Calisma kapasitesi Burada bağlanan kapasite toplam kapasitenin %’si olarak okunabilir

Basınç ya da doygunluk sıcaklığını seçin. (İlk ayar sırasında ayarlanabilir ve ardından değiştirilmemelidir.)

Şebeke frekansını ayarlayın

Burada bir alarm olayında etkinleşecek bir alarm rölesi tanımlayın.

1. Röleyi etkinleştirecek alarm önceliğini seçin

• Röle yok

• Kritik alarm

• Ciddi alarm

• Tüm alarmlar Ardından alarm ON ya da OFF olduğunda rölenün etkinleşip etkinleşmeyeceğini (çekilme) seçmek. (Tüm röleler kompresörleri ve konsender fanlarını başlatmak/durdurmak için kullanılıyorsa, alarm rölesinin kullanılması mümkün olmaz.)

• No comp. - Kullanılabilir kompresör kapasitesi yok

• Normal ctrl - Normal kontrol

• Alarm Comp. - Alarm durumu nedeniyle kompresör başlatılamıyor

• ON timer - ON zamanlayıcı kısıtlaması nedeniyle kompresör durdurulamıyor

• Start timer - Başlatma zamanlayıcı kısıtlaması nedeniyle kompresör başlatılamıyor

• Normal ctrl - Normal kontrol - kompresör aşamalandırması yok

• Inj. On Delay - Gecikmenin sona ermesiyle enjeksiyon için bekleniyor

• Cascade - bağımlı ya da bağımsız birim

• 1st comp del - Birinci kompresör çalışma zamanlayıcısı

• Pump down - Pompa alt sınırına çalışan son kompresör

• Sensor error - Sensör hatası nedeniyle acil durum kontrolü

• Load shed - Yük azaltma işlevi etkin

• Sd High - Yüksek Sd güvenlik önleme modunda kapasite kontrolü

• Pc High - Yüksek Pc güvenlik önleme modunda kapasite kontrolü

• Manual ctrl - Manuel modda kapasite kontrolü

• Main switch OFF - KAPALI

P0 hatası: Regülasyon yok

- Zone: İstenen basınç nötr bölge değerin altındadır NZ: Basınç nötral zon içinde + Zone: İstenen basınç nötr bölge değerin üzerindedir

Regülasyon sensörünün geçerli değeri buradan okunabilir

SW: 1.2x

On / Oﬀ

Fac: Hicbiri

Temp. / press Fac: Saturated

50 Hz / 60 Hz Fac: 50 Hz

DO-demand

Fac: Role yok

8 User Guide RS8GZ442 © Danfoss 2017-04 AK-PC 351

Istenen kapasite Burada tercih edilen bağlanan kapasite toplam kapasitenin %’si olarak okunabilir Calisan komp. adedi Çalışan kompresörlerin sayısı buradan okunabilir Po basinci Po basınç vericisi için ölçülen basınç buradan okunabilir To doymus sicaklik Sıcaklığa dönüştürülen ölçülmüş Po basıncı buradan okunabilir S4 ortam sic. S4 sensörünün ölçülen gerçek sıcaklığı buradan okunabilir

MC Po min oteleme Sistem ünitesi tarafından Po’da istenen referans hacim boyutu

Pc basinci Pc basınç transmiteri için ölçülen basınç buradan okunabilir Tc doymus sicaklik Sıcaklığa dönüştürülen ölçülmüş Pc basıncı buradan olunabilir Gunduz/Gece durumu Gündüz/gece işlevinin durumu buradan olunabilir LP emniyet sw. Bağlanmış düşük basınç şalterindeki ölçülen durum buradan okunabilir HP emniyet sw Bağlanmış yüksek basınç şalterindeki ölçülen durum buradan okunabilir Injection ON Evaporatör kontrolörlerine gönderilen Inject ON sinyalinin durumusistem üniteleri aracılığıyla

MC Kapasite Sinirlama Sistem aygıtından alınan yük azaltma sinyalinin durumu buradan olunabilir MC Gece Oteleme Sistem aygıtından alınan gece artış sinyalinin durumu buradan olunabilir

Kontrol ayarlari Regülasyon ayarları

Kontrol modu Regülasyon türü

Set degeri Regülasyon için ayar noktasını (regülasyon referansı = ayar noktası + farklı ofsetler) buraya girin

Notral zon Burada nötral zonu referans civarında seçin. Ayrıca sayfa 3’teki çizime bakın. Min: 0,1 K (0.1 bar)

Gece oteleme Gerekiyorsa, referansın gece artarken kullanacağı değeri ayarlayın.

Maks. Referans İzin verilen en yüksek regülasyon referansını burada ayarlayın Min: -50°C (-1.0

Min. Referans İzin verilen en düşük regülasyon referansını burada ayarlayın Min: -80°C (-1.0

PI kontrol secimi PI regülasyonunun ne kadar hızlı tepki vereceğini burada ayarlayın: 1 = yavaş, 10 = çok hızlı.

Ilk basamak calisma suresi

Pump down Pump-down işlevi

Gunduz emniyet kapasitesi

Gece emniyet kapasitesi

Komp. baslangic gecikmesi

Injection OFF gecikmesi

Konﬁgurasyon Yapılandırma

(emme basıncı optimizasyon işlevi) buradan okunabilir

buradan olunabilir

Regülasyon normalde “Auto” ayarındadır, ancak “Oﬀ” ya da “Manual” olarak ayarlanabilir. “Manual” olarak ayarlandığında, zorlanan bir kapasite ayarı % olarak girilebilir.

Bir ofset bir gece artış sinyalinden ya da sistem aygıtındaki bir geçersiz kılma işlevinden kaynaklanabilir.

Bir sistem aygıtından Po optimizasyonu ile regülasyon yapılıyorsa ayarı 0’da bırakın.

(“Özel” 0 ayarı için, özel ayarlar seçenekleri açılacaktır, örn. nötral zon civarında Kp, Tn ve zaman ayarları. Bu seçenekler yalnızca eğitimli personel içindir.)

Başlangıçta, PI regülasyonu regülasyon rolünü devralmadan ve sonraki kompresörü adım devreye almadan önce soğutma sisteminin soğutma için zamana ihtiyacı vardır. Sonraki kompresörün başlamasından önce geçecek zamanı burada ayarlayın.

Düşük bir yükte çok fazla kompresörün çalışmasını/durmasını önlemek amacıyla son kompresör için bir pump-down işlevi tanımlanabilir. Bu durumda, geçerli emiş basıncı ayarlanan “Pump down sınırı Po” altında kaldığında kompresör devreden çıkarılacaktır. (Ayar düşük emme basıncı “Po Min Limit” için belirlenen güvenlik sınırından yüksek olmalıdır.)

Regülasyon sensöründe (emme basıncı sensörü) bir arıza olması halinde acil kapasite Gündüz çalışması sırasında geçerli olacak istenen kapasiteyi ayarlayın. (S4 ortam sıcaklığı sensörü hasarlı/kusurlu hale gelirse, regülasyon için Po’yu kullanın.)

Regülasyon sensöründe (emme basıncı sensörü) bir arıza olması halinde acil kapasite Gece çalışması sırasında geçerli olacak istenen kapasiteyi ayarlayın. (S4 ortam sıcaklığı sensörü hasarlı/kusurlu hale gelirse, regülasyon için Po’yu kullanın.)

Genleşme valﬂerinin zorunlu kapatmasından (bir zorla kapatma sinyalinden sonra) kompresör başlatma gecikmesi Gecikme, sistem aygıtının ilk kompresör çalışmaya başlamadan önce dahil olan tüm evaporatörler için bir başlatma sinyali almasına neden olur.

Genleşme valﬂerinin zorla kapatmasının gecikmesi, denetleyici kompresörlerin devreye alınmasını isterse ancak kompresörler kilitli durumdaysa ve bu nedenle başlatılamıyorsa.

MAN / OFF / AUTO Fac: AUTO Min: 0 % Max: 100%

Min: -80°C (-1.0 bar) Max: 30°C (50 bar) Fac: -15°C (3.5 bar)

Max: 20 K (5.0 bar) Fac: 6 K (0.4 bar)

Min: -25 K (-5.0 bar) Max: 25 K (5.0 bar) Fac: 0 K (0.0 bar)

bar) Max: 80°C (50.0 bar) Fac: 80°C (40.0 bar)

bar) Max: 25°C (40.0 bar) Fac: -80°C (-1.0 bar)

Min: 0 (custom) Max: 10 Fac: 5

Min: 0 s Max: 300 s Fac: 120 s

Evet /Hayir Fac: Hayir

Min: -80°C (-1.0 bar) Max: 30°C (50.0 bar) Fab: -40°C (0.3 bar)

Min: 0 % Max: 100% Fac: 50%

Min: 0 % Max: 100% Fac: 25%

Min: 0 s Max: 180 s Fac: 30 s

Min: 0 s Max: 300 s Fac: 120 s

AK-PC 351 User Guide RS8GZ442 © Danfoss 2017-04 9

Kontrol sensoru Emiş devresinin regülasyon sensörünü seçin:

• Basınç transmiteri Po Ratiometric (AKS 32R), 1-5V (AKS 32), 0-20mA, 4-20mA (AKS 33)

• Sıcaklık sensörü S4 salamura regülasyonu). (PT 1000 ohm)

Po sensor maks aralik Basınç transmiteri çalışma alanı

Basınç transmiterlerini yüksek değere ayarla. Göreceli basınca ayarla.

Po sensor min aralik Basınç transmiteri çalışma alanı

Basınç transmitterlerini düşük değere ayarla. Göreceli basınca ayarla.

Kompresor modu Regülasyon için kullanılacak kompresör türünü ayarlayın:

Hiçbiri: 1 tek, 2 tek, 3 tek, 4 tek 1 hız, 2 hız, 3 hız, 4 hız, 1 dijital, 2 dijital, 3 dijital 1 stream, 2 stream, 3 stream 1x1 kapasite kontrol, 1x2 kapasite kontrol, 1x3 kapasite kontrol, 2x1 kapasite kontrol (unload)

Uygulama

AI-demand

Po / S4 Fac: Po ratiometric

Min: -1 bar Max: 159 bar Fac: 12 bar

Min: -1 bar Max: 159 bar Fac: -1 bar

DO-demand / AO-demand

Fac: 2 digital

Tek adım

İlk önce hız. Ardından tek adım

İlk önce dijital scroll / stream. Ardından tek adım

Kapasite kontrol valﬂi kompresörler

1 tek

2 tek

3 tek

4 tek

1 hız

2 hız

3 hız

4 hız

1 dijital

2 dijital

3 dijital

1x1 unload

1x2 unload

1x3 unload

2x1 unload

Ilk kompresor kap. İlk kompresörün nominal kompresör kapasitesini ayarlayın (“Kompresör modu” altında tanımlanır)

Yani bir “Dijital scroll”, “Stream”, “Değişken hız” .

Komp. kap. Diğer kompresörlerin nominal kompresör kapasitesini ayarlayın

Yalnızca tek adım için: Birincisi de dahil tümü aynı boyuttadır. Tüm kapasite kontrol valﬁ için: Birincisi de dahil tümü aynı boyuttadır.

VSD min hizi ***: Hız için

Kompresörün devreden çıkarılacağı min. hız

VSD kalkis hizi ***: Hız için

Kompresörün başlatılacağı minimum hız (“VSD Min. hız” değerinden yüksek ayarlanmalıdır)

VSD maks hizi ***: Hız için

Kompresör için izin verilen en yüksek hız

PWM periyod suresi *, **: “Scroll” ve “Stream”

Bypass valfı için periyot süresini ayarlayın (açık süresi + kapalı süresi)

PWM min cevrim *: Scroll için

Zaman periyodunda minimum kapasite (bir minimum kapasite olmadan kompresör soğutulmayacaktır)

PWM baslangic cevrimi *: Scroll için

Başlatma kapasitesi: kompresör yalnızca kapasite gereksinimi değere ulaştığında başlatılacaktır

Min: 1 kW Max: 100 kW Fac: 1 kW

Min: 10 Hz Max: 60 Hz Fac: 30 Hz

Min: 20 Hz Max: 60 Hz Fac: 45 Hz

Min: 40 Hz Max: 120 Hz Fac: 60 Hz

Min: 10 s Max: 20 s Fac: 20 s

Min: 10% Max: 50% Fac: 10%

Min: 10% Max: 60% Fac: 30%

10 User Guide RS8GZ442 © Danfoss 2017-04 AK-PC 351

Kondenser

PWM maks cevrim *: Scroll için

Komp. 1 Sd sic. *, **: “Scroll” ve “Stream”

Komp. 1 Sd maks. *, **: Scroll ya da stream için “Comp.1 Sd temp” ayarına evet

Kompresor zaman sayac Kompresör zamanlayıcıları

İlk komp. Min ON İlk kompresör için dakika cinsinden açık kalma süresi

İlk komp. Min OFF İlk kompresörün dakika cinsinden kapalı kalma süresi

İlk Komp. Tekrar Baslama

İlk Komp Emniyet Gec. 1 no’lu kompresörün emniyet nedenilye devreden çıkarılmadan önceki zaman gecikmesi

Zaman periyodunda kapasite sınırlaması. %100 ayarında herhangi bir sınırlama yoktur.

Kontrolörün dijital scroll ya da stream kompresörden gelen basma gazı sıcaklığı Sd’yi izleyip izlemeyeceğini belirtin (NTC 86K ya da Pt 1000 Ohm).

Maksimum Sd sıcaklığını ayarlayın

Kompresörün yeniden kapanmadan önce çalışır halde kalacağı Açık kalma süresini burada ayarlayın. Ayar, yanlış çalışmayı önlemek içindir. Bir kompresörün arızalanmasını önlemek için ayar kompresör tedarikçisinin gereksinimlerine uygun olmalıdır.

Kompresörün yeniden açılmadan önce zorunlu kapalı kalması gereken süreyi ayarlayın. Ayar, yanlış çalışmayı önlemek içindir.

İlk kompresörü yeniden çalıştırmak için min zaman periyodu. Kompresörün yeniden açılmadan önce zorunlu kapalı kalması gereken süreyi ayarlayın. Ayar, yanlış çalışmayı önlemek içindir. Bir kompresörün arızalanmasını önlemek için ayar kompresör tedarikçisinin gereksinimlerine uygun olmalıdır.

Süre kompresörün emniyet girişinde sinyal alındığında başlar

Komp. Min ON Kalan kompresörler için min. açık kalma süresi

Komp. Min OFF Kalan kompresörler için min. kapalı kalma süresi

Komp. Tekrar Baslama Kalan kompresörleri yeniden başlatmak için min. zaman periyodu

Komp. Emniyet gecikmesi

Kompresor durumu Kompresör durumu

Komp. 1 Sd gaz Burada kompresörün Sd sıcaklığını okuyun. Komp. 1 durum Kompresör 1’in çalışma durumunu buradan okuyun. Aşağıdaki bilgiler görülebilir:

Komp. 2.... Kalan kompresörler için aynı işlev

Kompresor kapasitesi Kompresör kapasitesi

Komp. 1 kap. Kompresörün bağlanan kapasitesini (0-100%) buradan okuyun

Komp. 2...... Kalan kompresörler için aynı işlev

Komp. calisma saati Kompresörün toplam çalışma saati

Calisma suresi/cevrimi reset

Komp. 1 Cal. Suresi Kompresörün toplam çalışma zamanını (saat cinsinden) buradan okuyunhere

Komp.2..... Kalan kompresörler için aynı işlev

Kompresor servis Kompresör servisi

Komp. 1 servis disi Kompresör işletimden alınabilir, bu sayede denetleyici bu kompresör olmadan regülasyon yapar.

Komp.2..... Kalan kompresörler için aynı işlev

Kontrol durumu Regülasyon durumu

Kompresörün yeniden kapanmadan önce çalışır halde kalacağı Açık kalma süresini burada ayarlayın. Ayar, yanlış çalışmayı önlemek içindir.

Kompresörün yeniden açılmadan önce zorunlu kapalı kalması gereken süreyi ayarlayın. Ayar, yanlış çalışmayı önlemek içindir.

Kompresörlerin güvenlik nedeniyle kapatılmasından önceki gecikme süresi

Süre kompresörün emniyet girişinde sinyal alındığında başlar

Açma - Açma (açılıştaki ilk durum) Ana şalter kapalı - Kompresör durmuş Manuel ktrl. - Kompresör güvenlik girişinde devreden alınmış (DI güvenlik girişi) Yeniden başlatma zamanlayıcısı - Kompresör yeniden başlatma süresinin bitmesini bekliyor Hazır - Kompresör başlatılmaya hazır Min. KAPALI zamanlayıcısı - Kompresör Min KAPALI zamanlayıcısının sona ermesini bekliyor Min. AÇIK zamanlayıcısı - Kompresör Min AÇIK zamanlayıcısının sona ermesini bekliyor Tam yük=kondenser devresi için: Çalışıyor - Kompresör çalışıyor Devre dışı - Kompresör devre dışı (kompresör servisi)

Sonraki kompresörlerin tüm saat sayaçlarını ve başlatma sayaçlarını buradan sıfırlayın.

No = Normal regülasyon Yes = Regülasyon bu kompresör olmadan yapılır ve bu kompresör herhangi bir alarm üretmez.

Min: 60% Max: 100% Fac: 100%

AI-demand

Hayir / Evet Fac: Hayir

Min: 0°C Max: 195°C Fac: 125°C

Min: 0 min Max: 60 min Fac: 0 min

Min: 0 min. Max: 30 min Fac: 0 min

Min: 1 min. Max: 60 min Fac: 4 min

Min: 1 min. Max: 10 min Fac: 1 min

Min: 0 min. Max: 60 min Fac: 0 min

Min: 0 min. Max: 30 min Fac: 0 min

Min: 1 min. Max: 60 min Fac: 4 min

Min: 1 min. Max: 10 min Fac: 0 min

Evet /Hayir Fac: Hayir

AK-PC 351 User Guide RS8GZ442 © Danfoss 2017-04 11

Kontrol durumu Burada kondenser devresinin durumunu okuyabilirsiniz, örn.:

Kontrol sicakligi / basinci

Referans Toplam regülasyon referansı buradan okunabilir Calisma kapasitesi Burada bağlanan kapasite toplam kapasitenin %’si olarak okunabilir Istenen kapasite Burada tercih edilen bağlanan kapasite toplam kapasitenin %’si olarak okunabilir Calisan komp. adedi Çalışan fan sayısı buradan okunabilir To doymus sicaklik Sıcaklığa dönüştürülen ölçülmüş Pc basıncı buradan olunabilir Pc basinci Pc basınç transmiteri için ölçülen basınç buradan okunabilir S7 Ortam Burada sensör S7 ile ölçülen ortam sıcaklığı okunabilir (yalnızca S7, “Fan yapılandırması” sırasında

Sc3 kondenser hava Sc3 sensörü ile ölçülen dış mekan sıcaklığı buradan okunabilir HP emniyet switchi HP güvenlik şalterinin durumu buradan okunabilir

Gündüz / Gece Durumu

Kontrol ayarlari Kontrol ayarları

Kontrol modu Regülasyon türü

Set degeri Kondenser regülasyonu için ayar noktasını buraya girin.

Sc3 oteleme Sıvı referansı ile regülasyon için sıcaklık öteleme.

Min. Referans İzin verilen en düşük regülasyon referansını burada ayarlayın Min: -25°C (-1.0

Maks. Referans İzin verilen en yüksek regülasyon referansını burada ayarlayın Min: -25°C (-1.0

Kazanc faktoru Kp PI regülasyonu için ampliﬁkasyon faktörü

Entegrasyon suresi Tn PI regülasyonu için entegrasyon süresi

Fan konﬁgurasyonu Fanların yapılandırması

Kontrol sensoru Regülasyon sensörünün seçilmesi: kondansatör devresi için:

Pc sensor maks aralik Basınç transmiteri çalışma alanı

Pc sensor min aralik Basınç transmiteri çalışma alanı

Referans modu Regülasyoniçin referansı burada ayarlayın

• Main Sw. oﬀ - Ana şalter = KAPALI

• Ready - Kapasite kontrolü hazır

• Running - Kapasite kontrolü normal çalışma modunda

• Kapasite kontrolü tüm kompresörlerin durdurulması nedeniyle durdurulmuş

• Manual ctrl - Kapasite kontrolü manuel kontrol moduna ayarlanmış

• High Pc/Sd - Yüksek Pc/Yüksek Sd önleme işlevleri nedeniyle kapasite %100’e zorlanıyor

• Safety limit - Harici HP şalteri/HP güvenlik/Sd emniyet sınırı ihlalli nedeniyle kapasite

%100’e zorlanıyor

• Night limit - Gece susturucu sınırlaması nedeniyle kapasite kontrolü sınırlandırılıyor Regülasyon sensörünün geçerli değeri buradan okunabilir

regülasyon sensörü olarak seçilmişse)

Gündüz/gece işlevinin durumu buradan olunabilir

Regülasyon normalde “Auto” ayarındadır, ancak “Oﬀ” ya da “Manual” olarak ayarlanabilir. “Manual” olarak ayarlandığında kapasite % cinsinden ayarlanmaya zorlanabilir.

Ayrıca bir sıvı referansı ile regülasyon yapılıyorsa bir değer belirtin (ayar noktası değeri, bir dış mekan sıcaklık sensörü hatası olduğunda kullanılır).

Regülasyon referansı = Sc3 ölçümü + Sc3 ofseti

Kp değeri azalırsa, regülasyon daha sorunsuz çalışır

Tn değeri artarsa regülasyon daha sorunsuz çalışacaktır

• basınç transmiteri Pc - Ratiometric (AKS 32R), 1-5V (AKS 32), 0-20mA, 4-20mA (AKS 33)

• sıcaklık sensörü S7 (Pt 1000 ohm)

Basınç transmiterlerini yüksek değere ayarla. Göreceli basınca ayarla.

Basınç transmitterlerini düşük değere ayarla. Göreceli basınca ayarla.

• Sabit referans; buradaki referans tanımlı ayar noktası olacaktır

• Değişken referans; Buradaki referans Sc3 ile ölçülen dış mekan sıcaklığını izleyecektir.

MAN / OFF / AUTO Fac: AUTO Min: 0 % Max: 100%

Min: -25°C (-1.0 bar) Max: 90°C (159 bar) Fac: 35°C (15.0 bar)

Min: 0 K Max: 20 K Fac: 6 K

bar) Max: 100°C (159 bar) Fac: 10°C (5.0 bar)

bar) Max: 100°C (159 bar) Fac: 50°C (35.0 bar)

Min: 1 Max: 30 Fac: 10

Min: 30 s Max: 240 s Fac: 180 s

AI-demand

Pc / S7 Fac: Pc

Min: -1 bar Max: 159 bar Fac: 34 bar

Min: -1 bar Max: 159 bar Fac: -1 bar

AI-demand

Set degeri / Yuzer Fac: Setpoint

12 User Guide RS8GZ442 © Danfoss 2017-04 AK-PC 351

Fan modu Fanların yapılandırması:

Kontrol tipi Normalde PI regülasyonu kullanılır, ancak sistemi tasarımı gerektirirse bu bir P regülasyonuna

VSD baslangic hizi Frekans invertörünün başlatma değerini buraya girin.

VSD min hizi Frekans invertörünün minimum hızını burada ayarlayın.

Fan Komp. kapalı Burada fanların normal çalışıp çalışmayacağını veya son kompresör durduğunda fanların durması

Fan durumu Fan durumu

Fan hizi Burada istenen kondenser fanı kapasitesinin bir okuması % olarak verilmiştir (hız kontrolü) Fan 1 durum Adım 1 durumu (adım 1 ya da frekans invertörü için röle) burada belirtilir

Fan 2..... Aadım 2, 3 vb. (adım 2, 3 vb.) durumu burada belirtilir

Emniyet goruntuleme

Po/S4 Min limit Min. Po için emniyet sınırları

Po/S4 maks alarm Yüksek Po için alarm sınırı

Po/S4 maks gecikme Bir Po maks. alarmı yayınlamak için gecikme zamanı Min: 0 min.

Pc Maks limit Maks. Pc için emniyet sınırı

Tc Maks limit Maks. Tc için emniyet sınırı

S7 Maks limit Maks. S7 için emniyet sınırı

Pc/S7 Maks gecikme Pc/S7 maks. alarmı için zaman gecikmesi

Emniyet tekrar baslama suresi

Sensor alarmi reset Sensör hatasından sonra alarmı sıfırlama

Genel fonksiyonlar

Dijital giris Digital giris

DI7 konﬁgurasyonu DI7 girişi şu şekilde ayarlanabilir:

Fan hızı ve DO: AO2 aracılığıyla hız kontrollü fanlar ve DO çıkışı aracılığıyla başlatma/durdurma. Fan hızı: AO2 aracılığıyla hız kontrollü fanlar 4 Fan kademe: adım adım. 4 adet aracılığıyla başlatma/durdurma DO çıkışlar 3 Fan kademe: adım adım. 3 adet aracılığıyla başlatma/durdurma DO çıkışlar 2 Fan kademe: adım adım. 2 adet aracılığıyla başlatma/durdurma DO çıkışlar 1 Fan kademe: adım adım. 1 adet aracılığıyla başlatma/durdurma DO çıkışlar Kullanılmamış Adım adım bağlantı için, fanlar sıralı olarak devreye girer ve devreden çıkar (örn. 123-321)

değiştirilebilir.

• PI Ktrl: Regülasyon burada referans ve ölçüm arsında olabildiğince küçük bir sapmayla gerçekleştirilir.

• P-band ctrl: Kapasite, oransal regülasyondan sonra devreye girer.

Değer VSD min. hız değerinden yüksek olmalıdır.

Daha düşük kapasite gerekiyorsa bu minimum hız 0% kapasiteye kadar korunmalıdır. 0% kapasitede sistem tamamen durur.

gerekip gerekmediğini belirlersiniz. (Optimize = kompresör açma/kapatmayı takip eder.)

Düşük bir değer kaydedilirse tüm kompresörler devreden çıkacaktır

Yüksek bir değer kaydedilirse bir alarm üretilecektir

Pc burada ayarlanan değerin 3 K altındaki seviyeyi aşarsa, tüm kondenser kapasitesi devreye alınır ve kompresör kapasitesi her 30 saniyede 1/3 oranında azaltılır. Pc eşik değerini aşarsa tüm kompresör kapasitesi hemen devreden çıkar ve gecikme süresi bittiğinde bir alarm üretilir.

Yukarıdaki Pc maks. sınırı ayarı burada bir sıcaklık olarak okunabilir.

S7 burada ayarlanan değerin 3 K altındaki seviyeyi aşarsa, tüm kondenser kapasitesi devreye alınır ve kompresör kapasitesi her 30 saniyede 1/3 oranında azaltılır. S7 eşik değerini aşarsa tüm kompresör kapasitesi hemen devreden çıkar ve gecikme süresi bittiğinde bir alarm üretilir.

Alarm yalnızca zaman gecikmesi sona erdiğinde üretilecektir.

Emniyet amaçlı devreden çıkarma sonrası gecikmeli başlatma

“Pc max. limit” ya da “Po min. limit” kökenkli emniyet amaçlı bir devreden çıkarma olursa, kompresörler tanımlanan süre boyunca durdurulmalıdır. Zaman miktarı burada ayarlanabilir.

Bir sensör hatası oluştuğunda, kontrolörün alarmı resetlemesinden önce belirlenen dakika içinde bir O.K sinyali kaydedilmelidir. Regülasyon, sensör sinyali OK olduğunda devam edecektir.

Kontrol cihazı tarafından kullanılabilecek iki genel dijital giriş bulunmaktadır.

• Kullanılmamış

• Gece sinyali al. Sinyal ayarlanan ofsetle emiş basıncını arttırır.

• LP şalterinden gelen sinyali kaydet. Sinyal, kontrol cihazının tüm kompresörleri

durdurmasına neden olacaktır.

DO-demand AO-demand

Fac: Fan speed&DO

P / PI Fac: PI

Min: 0% Max: 60% Fac: 35%

Min: 0% Max: 40% Fac: 20%

Min: Normal ctrl. Max: Optimized Fac: Normal ctrl

Min: -120°C (-1.0 bar) Max: 30°C (159 bar) Fac: -40°C (0.5 bar)

Min: -30°C (-1.0 bar) Max: 100°C (159 bar) Fac: 100°C (5.0 bar)

Max: 240 min. Fac: 5 min.

Min: -1 bar Max: 159 bar Fac: 40 bar

Min: -50°C Max: 100°C Fac: 100°C

Min: 0 min. Max: 240 min. Fac: 0 min.

Min: 0 min. Max: 60 min. Fac: 1 min.

Min: 0 min. Max: 30 min. Fac: 10 min.

DI-demand

Gece / LP emniyet sw. Fac: Hicbiri

AK-PC 351 User Guide RS8GZ442 © Danfoss 2017-04 13

DI8 konﬁgurasyonu

DI8 Alarm mesajı

DI8 Alarm gecikmesi

Sistem

Ekran Ekrandaki görünümleri seçme -

Dil Aşağıdaki diller arasından seçim yapın:

Muhendislik birimleri Aygıt

Basinc birimleri Basınç birimi (Tüm basınç değerleri ve ayarları göreceli basınçtadır.)

Sicaklik birimleri Sıcaklık birimi

Ekran koruyucu suresi Ekran koruyucu zamanı

Kullanici cikis suresi Oturum kapama süresi

Ekran kontrastını Ekran kontrastını.

Sifre Erişim kodu

Sifre Kademe 1 Fac: 100 Sifre Kademe 2 Fac: 200 Sifre Kademe 3 Fac: 300

Network Ağ -

Modbus adresi Bir sistem aygıtına veri iletişimi üzerinden bağlanıyorsa kontrolörün adresini burada ayarlayın. Min: 1

Baudrate Sistem ünitesi genellikle 38.4 ile iletişim kurar.

Seri mod Değer değiştirilmemelidir Fac: 8E1

Fabrika ayari reset Fabrika ayarlarına geri döndürür

IO konﬁgurasyonu

Burada ayarlarınızın hangi giriş ve çıkışı sağladığını görebilirsiniz. Gösterilen bağlantı noktaları değiştirilemez ancak analog giriş ölçümleri ayarlanabilir.

Dijital outputlar

1: 2: 3: :

Dijital inputlar

1: 2: 3: .. 8:

Analog outputlar

1: 2:

DI8 girişi şu şekilde ayarlanabilir:

• Kullanılmamış

• HP şalterinden gelen sinyali kaydet. Sinyal fan kapasitesini geçersiz bırakır ve kompresör kapasitesi devreden çıkar.

• Genel alarm kaydet. Alarm metni genel alarmla bağlanabilir. Bu metin ekranda görülebilir ve bir sistem aygıtına gönderilebilir.

DI8 genel alarm için seçildiğinde aşağıdaki alarm metinleri seçilebilir: Genel alarm, Düşük basınç, Yüksek basınç, Yüksek sıcaklık, Düşük sıcaklık, Yağ seviyesi, Sıvı seviyesi, Kaçak, İnverter hatası.

DI8 alarmı için gecikme süresi. Min: 0 min.

İspanyolca, Portekizce, Almanca, Fransızca, İngilizce, Danimarkaca, Hollandaca, Rusça, Çekçe, Lehçe, Türkçe, İtalyanca, Hırvatça, Sırpça, Macarca ve Romence.

SI ya da Imperial (kompresör kapasitesini ABD değerleri ile ayarlarken) seçin.

Bar ya da PSIG seçin

°C ya da °F seçin.

Belirli bir süre boyunca hiçbir tuşa dokunulmazsa ekranın ışığı en düşük düzeye inecektir. Işık seviyesi bir etkinlik olduğunda yeniden artacaktır.

Belirli bir süre hiçbir düğmeye basılmazsa ekran genel bakış ekranına geri dönecektir. Ardından kuıllanıcının yeniden oturum açması gerekir. Bu süre değiştirilirse, yeni süre bir sonraki oturum açıldığında geçerli olur. Zaman aşımını beklemeden oturumu kapatırsanız genel bakış ekranına gidin vbe “X” düğmesine 3 saniye basın.

Buradan kontrast değiştirilebilir.

Denetleyicideki ayarlar üç seviyeli erişim kodları ile korunabilir . Seviye 1: Sadece görmek Seviye 2: Kurulumcu seviyesinde ayarlar Seviye 3: Sistem ayarlarının yapılandırılması (yapılandırılma menüsü) Erişim kodu 001 ile 999 arasında bir sayıdır.

Sistemde örneğin "SLV" modu (19.2) olarak değiştirilirse, kontrolörde de ayarın 19.2 olarak değiştirilmesi gerekir.. (Ayar değeri = 192)

Bu işlev “YES” olarak ayarlanırsa, tüm ayarları fabrika varsayılan ayarlarına döner ve alarm listesi ll silinir.

Aç/kapa çıkışları

Çıkışlar aşağıdaki düzende otomatik olarak ayarlanır: a) PWM çıkışı gerekiyorsa, DO6’ya yerleştir b) DO1 ve üstü kompresörler ve boşaltıcı valﬂeri c) Ardından fanlar d) Alarm (PWM çıkışı için DO6 kullanılmazsa alarm DO6’ya taşınır) (Tek çıkışı aktiﬂeştirilmiş gecikmeyle açılıp kapanabilir.)

Aç/kapa girişleri

Aşağıdaki bağlantı noktaları sabittir ve değiştirilemez: DI1-4 = İlgili kompresörün emniyet girişi. DI5 = Fanların emniyet girişi DI6 = Harici başlatma/durdurma. DI7 = Gece sinyali ya da LP şalteri. DI8 = Genel alarm ya da HP şalteri. (Fonksiyon giriş bağlandığında veya bağlantısı kesildiğinde etkinleşebilir.)

0-10 V çıkışlar AO1 kompresörün hızını kontrol etmek için kullanılabilir. AO2 fanlarının hızını kontrol etmek için kullanılabilir. Fonksiyon seçildiğinde, çıkış sinyali 0-10 V olur.

DI-demand

Genel / HP şalteri Fac: Hicbiri

Max: 360 min. Fab: 5 min.

Fac: UK İngilizce

SI / Imperial Fac: SI

Bar / PSIG Fac: bar

°C / °F Fac: °C

Min: 1 min. Max: 60 min. Fac: 1 min.

Min: 1 min. Max: 60 min. Fac: 2 min.

Min: 0 Max: 100 Fac: 30

Max: 120 Fac: 1

Fac: 384

On Oﬀ

Analog inputlar

1: 2: 3: 4:

IO durumu

Dijital outputlar

1: . 6:

Dijital inputlar

1: . 8:

Analog outputlar

1: 2:

Analog inputlar

1: . 4:

IO Ozeti

DO: Max 6, kullanılmış:__ DI: Max 8, kullanılmış:__ AO: Max 2, kullanılmış:__ AI: Max 4, kullanılmış:__

IO manuel kontrol

Dijital outputlar Bir röle çıkışının manuel kontrolü

Analog outputlar Analog çıkışın manuel kontorlü

Alarm oncelikleri

Genel

Standby mode: sensor hatasi: Akiskan : Cikislar manuel modda: Genel alarm

Emis grubu

Alcak basinc : Yuksek basinc : Kompresor emniyet :

Kondenser

Yuksek basinc : Fan emniyet:

Hizli kurulum

Kurulum Sihirbazi Bu sihirbaz gerekli ayarlarda sizi yönlendirecektir, örn. yaklaşık 20 - 25 gösterim ekranının toplamı;

Analog girişler

Girişler otomatik olarak ayarlanır AI1: Sc3 dış sıcaklık sensörü, Pt 1000 ohm AI2: Sd boşaltma sensörü, Pt 1,000 ohm ya da NTC 86K ohm AI3: S4 sıcaklık sensörü, Pt 1000 ohm ya da Po basınç transmitteri: Türüne bak. Sensörün düşük

basıncına bak. Sensörün yüksek basıncına bak.

AI4: S7 sıcaklık sensörü Pt 1000 ohm ya da Pc basınç transmitteri: Türüne bak. Sensörün düşük

basıncına bak. Sensörün yüksek basıncına bak. (AKS 2050 türü bir basınç transmiteri yüksek sıcaklık için bir AKS 32R olarak sinyal yayacaktır.)

Gerektiğinde tüm ölçümler kalibre edilebilir.

Aç/kapa çıkışlarının durumu

Burada işlevin açık ya da kapalı olduğunu görebilirsiniz. (PWM dijital scroll’u DO6’ya bağlı olmaldır. Darbe sinyali açma/kapama sinyalinin alternatiﬁ olarak görülebilir)

Aç/kapa girişlerin durumu

Burada giriş sinyalinin durumunu görebilirsiniz.

Analog çıkışların durumu

Burada çıkış sinyallerinin boyutunu maks sinyalin %’si olarak görebilirsiniz.

Analog girişlerin durumu

Burada denetleyici tarafından alınan basınç ve sıcaklık değerlerini görebilirsiniz. Değerler kalibrasyonu içerir

Kullanılan girişler ve çıkışlar

Burada kaç farklı giriş ve çıkış olduğunu görebilirsiniz. Ayrıca bu miktarı ne kadarının yapılandırıldığı ile karşılaştırabilirsiniz. Çok sayıda tanımlı varsa bir ünlem (!) görünür.

Normal regülasyonda rölenin işlevi “Auto” ayarında olur. Bir geçersiz kılma halinde işlev “On” ya da “Oﬀ” konuma geçecektir. Geçersiz kılma işlemi bittğinde “Auto” ayarına almayı unutmayın.

Normal regülasyonda çıkış işlevi “Auto” ayarında olur. Bir geçersiz kılma durumunda, işlev önce “Manuel” olarak değiştirilmelidir, daha sonra çıkış sinyali %0-100’dan değiştirilebilir. Geçersiz kılma işlemi bittğinde “Auto” ayarına almayı unutmayın.

Alarm öncelikleri

Denetleyici belirli bir olay oluşursa bir alarm bildirimi yayınlar. Her olay her alarmın önemini belirtecek şekilde ayarlanmıştır, ancak her birinin önemi değiştirilebilir. Aşağıdaki öncelik seviyeleri arasından seçim yapın:

Kritik: Yüksek dikkat seviyesi gerektiren önemli alarmlar. Ciddi: Hemen ilgilenilmesi gereken alarmlar Normal: Önemli olmayan alarmlar Devre dışı: Bu öncelik seviyesine ayarlanan alarmlar iptal edilecektir.

Alarmın fabrika ayarları sayfa sonunda de görülebilir.

ayar boyunca seçilenlere bağlı olarak. Seçim ayrıca belirli bir girişe ve çıkışa bir bağlantı da verecektir. Bu bağlantıyı kendiniz IO yapılandırma menüsünde görebilirsiniz. Uygunsa sayfa 17’ye bakın.

Auto / On / Oﬀ

Auto / Man

0-100%

Kritik Onemli Normal Devre disi

Alarm listesi

Alarm metni Neden Öncelik ayarı Varsayı-

Genel alarm Standby modu (Ana sw. OFF) Kontrol dahili ya da harici Ana Şalter tarafında durdurulduğunda alarm (DI girişi “Ana Şalter”) Standby mode Normal Po sensor hatasi Arızalı Po’dan gelen basınç transmiteri sinyali S4 sensor hatasi Kusurlu S4 ortam sıcaklık sensöründen gelen sıcaklık sinyali Sd sensor hatasi Kusurlu Sd basma gazı sıcaklık sensöründen gelen sıcaklık sinyali Kusurlu Sd Pc sensor hatasi Kusurlu Pc’den gelen basınç transmiteri sinyali S7 sensor hatasi Kusurlu kondenserdeki S7 ortam sensöründen gelen sıcaklık sinyali Sc3 sensor hatasi Kusurlu kondenserdeki Sc3 hava sensöründen gelen sıcaklık sinyali Sd Komp. 1 sensor hatasi Dijital scroll/Stream kompresördeki “Sd komp. 1” basma gazı sıcaklığı sensöründen gelen sıcaklık sinyali

Akiskan secilmedi Soğutucu seçilmemişse alarm üretilir Akiskan secilmedi Normal Cikislar manuel modda Bir çıkış manuel moda ayarlanmış Cikislar manuel modda Normal IO konﬁgurasyon hatasi Tüm giriş ve çıkış işlevleri donanımdal Girişlere ve çıkışlara atanmamış* (ayarlanamaz) Normal GA - "alarm metni" Genel alarm girişi DI 1’deki alarm (DI girişi “Gen. Alarm 1 - alarm metni yapılandırılan metne bağlıdır) Genel alarm Normal Emis alarms Po/S4 Alcak emis basinci Emme basıncı Po için minimum emniyet sınırı ihlal edilmiş LP emniyet switch devrede Harici düşük basınç şalterinin düşük emniyet sınırı ihlal edilmiş (DI-7 girişi ) Po/S4 Yuksek emis basinci PoA’nın yüksek alarm sınırı aşılmış Yuksek basinc Po kritik Comp. 1 Yuksek basma sic. Dijital scroll/Stream kompresör basma gazı sıcaklığı için güvenlik sınırı aşılmış Kompresor 1-4 emniyet

devrede Kondenser alarm Pc/S7 Yuksek kondensasyon

bas. HP emniyet switch devrede Harici yüksek basınç şalterinin yüksek emniyet sınırı ihlal edilmiş (DI-8 girişi ) Ortak fan emniyeti devrede Bir Fanın ortak emniyet girişi üzerinde kusurlu olduğu bildirildi (DI girişi “Fan güvenliği”) Fan emniyet Normal

kusurlu

Kompresör no. 1-4, genel emniyet girişinde devreden alınmış (DI girişi “Komp.1-4 emniyet”)

Kondensasyon basıncı Pc’nin yüksek önleme emniyet sınırı ihlal edilmiş (emniyet sınırının 3K altı)

Sensor hatasi Normal

Alcak basinc Po Normal

Kompresor emniyet Normal

Yuksek basinc Pc kritik

lan değer

* “IO yapılandırma hatası” alarmı tüm IO işlevleri bir donanım girişi ya da çıkışına atanmamışsa etkinleşir. Genelde nedeni denetleyicideki yapılandırmada çok sayıda işlevin seçilmesidir. “Ana menü => IO durumu => IO özeti” menü adımına gidin. Bu ekranda belirli bir türde çok sayıda işlev yapılandırıp yapılandırmadığınızı görebilirsiniz; bir ünlem “!” ile gösterilir. “ Lütfen ekran örneğine bakın; burada çok fazla DO işlevi yapılandırılmıştır. DO işlevlerini maks DO çıkış sayısına uyarlayarak sorunu çözün.

Sensör alarmları Sensör alarmları sensör 10 dakika boyunca O.K. olduğunda otomatik kapanır. Sensör hatasını giderdiyseniz ve alarmı manuel olarak zorla kaldırmak istiyorsanız “Alarm ayrıntısı ekranına” gidin Burada “X” tuşuna 2 saniye basın.

Kurulum Sihirbazındaki bağlantılar

Dijital çıkışlar (DO1-DO6):

Yapılandırma için Kurulum Sihirbazını kullandıysanız, denetleyici seçilen işlevleri, aşağıdaki öncelikli sıraya göre çıkışlara otomatik atayacaktır.

• Dijital scroll ya da stream kompresörlerinin PWM çıkışları DO6 solid state çıkışlarına yerleştirilecektir

• Kompresör başlatma ve kapasite kontrol valﬂeri

• Fanlar

• Alarm (başlıca DO6 ancak DO6 meşgulse ilk boş DO).

Dijital girişler (DI1-DI8) aşağıdaki

girişlere tesis edilmiştir:

DI1-4: kompresör emniyet girişi DI5: Fan emniyet girişi DI6: Harici ana şalter (başlatma/

durdurma)

DI7: LP emniyet şalteri ya da gece

durumu

DI8: HP güvenlik şalteri ya General

alarm girişi

Analog çıkışlar (AO1-AO2)aşağıdaki

çıkışlara tesis edilmiştir:

AO1: Kompresör hız kontrolü

AO2: Kondenser hız kontrolü

İlgili girişlerin ve çıkışların işlevlerinin ataması, “IO yapılandırması”nda regüle edilebilir. Burada 3 kompresörün ve 2 fanın bir örneği görülebilir:

Analog girişler (AI1-AI4) aşağıdaki

girişlere tesis edilmiştir:

AI1: Sc3 dış mekan sıcaklığı AI2: Sd basma gazı sıcaklığı AI3: P0 emiş basıncı veya S4 ortam

sıcaklığı

AI4: Pc kondensasyon basıncı veya

S7 ortam sıcaklığı

Bu görselde ayarlarınızın kaç giriş ve çıkış sağladığını görebilirsiniz.

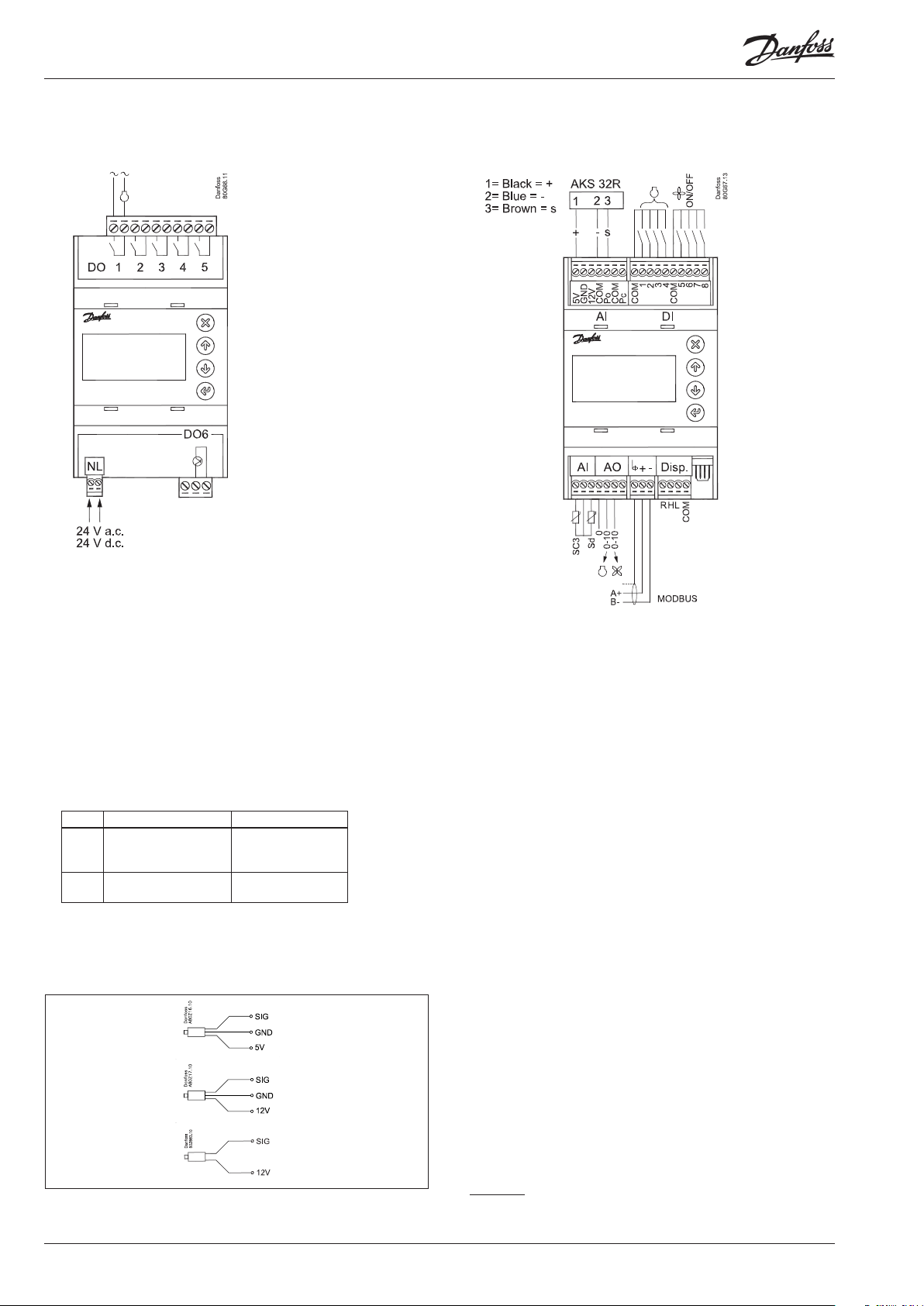

Bağlantılar

Bağlantı, alt seviye Bağlantı, üst seviye

DO1-DO5:

Tümü 24 V Ya da

tümü 230 V a.c.

DO6: 24 V a.c. Ya da 230 V a.c.

Uyarı

AI besleme voltajı, sinyali diğer kontrolörlerle paylaşamaz.

Besleme Voltajı. 24 V a.c. ya 24 V d.c.

DO - Dijital çıkışlar, 6 adet. DO1 - DO6

DO6 solid state röleleridir. Röleler belirtilen değerlere değerlendirilmiştir. Bir alarm rölesi tanımlanırsa, normal çalışmada sürülür ve alarm ve yetersiz denetleyici gücü durumlarında düşer.

DO DO1-DO5 DO6 I Max. 5 A

(2)

U Tümü 24 V Ya da tümü

230 V a.c.

Imax. = 0.5A Imin. = 50 mA Leak<1.5 mA

24 V a.c. ya da

230 V a.c.

AI - Analog girişler, 4 adet. AI1 - AI4

AI1- Sc3: Pt 1000 ohm, AKS 11 ya AKS 21. AI2 - Sd compressor 1: NTC 86K ohm @ 25°C, dijital scroll ya Pt

1000 ohm AI3: Basınç transmiterleri Po or Sıcaklık sensörü S4, Pt 1000 ohm AI4: Basınç transmiterleri Pc ya Sıcaklık sensörü S7, Pt 1000 ohm

Basınç transmiterleri

• Oran metrik: %10-90 besleme, AKS 32R / AKS 2050

• Sinyal: 1-5 V, AKS 32

• Akım: 0-20 mA / 4-20 mA, AKS 33 (besleme = 12 V)

DI - Dijital şalter girişi, 8 adet. DI1 - DI8

Bağlantı bir kapatma ya da kesme işlevi olabilir. Yapılandırma sırasında etkinleştilecek olanı seçin. DI1-4: Emniyet devreleri, kompresör 1, 2, 3 ve 4 DI5: Emniyet devreleri, konsender fanları DI6: Harici Ana Şalter

AKS 32R

10-90% oran metrik

DI7: Gece sinyali ya da LP şalteri DI8 Genel alarm ya da HP şalteri

AO - Analog çıkış, 2 adet. AO1 - AO2

AKS 32

1-5 V

Bir frekans invertörü ya da EC motoru kullanılırken kullanılmalıdır.

COM ve AO1 (kompresör) terminallerinden sırasıyla COM ve AO2’ten 0-10 volt temin edin.

0-20mA

AKS 33

4-20mA

Modbus

Veri iletişim kablosu kurulumunun doğru şekilde yapılması önemlidir. Cf. ayrı literatür No. RC8AC. Veri yolu terminalinde sonlandırmayı unutmayın.

Dijital scroll kompresörden gelen kapasite

Yalnızca DO6

Kapasite “PWM per” olarak periyot sürelerine bölünmüştür. Soğutma tüm periyodu kapladığında %100 kapasite iletilir. Periyot sırasında baypas valfı için bir kapalı kalma süresi gereklidir, ayrıca bir açık kalma süresine izin verilir. Valf açıkken “soğutma” yoktur. Kontrolörün kendisi gerekli kapasiteyi hesaplar ve sonra kapasite kontrol valfının devreye girme zamanına göre değiştirir. Düşük kapasite gerekiyoras bir sınır belirtilir bu sayede soğutma %10’un altına düşmez. Bu nedenle kompresör kendini soğutamaz. Bu değer gerekirse artırılabilir. Kapasite benzer şekilde sınırlandırılabilir bu sayede kompresör %100 kapasite iletebilir. Normalde bu maks. kapasite sınırlandırılmalıdır.

Sd izleme Sd izleme regülasyonunda, sıcaklık Sd sınırıan yaklaşınca denetleyici kapasiteyi artırır. Bu da dijital kaydırmalı kompresör için daha iyi soğutma sağlar.

Soğutma Soğutma yok

PWM period time

PWM Min. Cycle

PWM Max. Cycle

Stream kompresör

Bir kapasite kontrol valﬂi bir stream kompresörü kontrol etmek için PWM sinyali de kullanılabilir. Kompresör kapasitesi %50’ye kadar bir röleye ve kalan %50-100 kapasite kontrol valﬁne dağıtılır. Boşaltıcı DO5 ya da DO6’ya bağlanır. Sd, scroll kompresörü gibi izlenebilir.

Enjeksiyon kapalı

Soğutucu aygıtlardaki elektronik genleşme valﬂarı tüm kompresörlerin başlatılması önlendiğinde kapatılmalıdır. Sonuç olarak evaporatörler, regülasyon işlemi başladığında bir kompresörü yönlendiren likit ile dolmaz. Kompresör kontrol rölelerinden biri bu işlev işin kullanılabilir ya da işlev veri iletişiminden istenebilir.

Veri

Besleme voltajı

4 analog giriş

8 dijital giriş

Kapasite kontrolüne röle çıkışı

2 Voltaj çıkışı 0-10 V d.c. Ri = 1kohm Veri iletişimi AK-SM 800 için Modbus

Çevre

Yoğunluk IP 20 Ağırlık 0,2 kg Montaj DIN-rail Bağlantı terminalleri maks. 2.5 mm2 çok damarlı

Onaylar

24 V a.c. +/-15% 50/60 Hz, 9 VA 24 V d.c. (20-60 V ), 9 VA

Basınç ölçümü: Oran metrik basınç vericisi tür AKS 32R 1-5 volt basınç vericisi tür AKS 32 0-20 (4-20) mA basınç vericisi tür AKS 33

Sıcaklık ölçümü Pt 1000 ohm/0°C NTC - 86K; dijital scroll / stream kompresörden

Kontak işlevinden Örn. şuna: Regülasyonun başlatma/durdurması Emniyet devrelerinin izlenmesi Genel alarm işlevi

5 adet. SPST (5A)

1 adet. Solid State. PWM scroll için - boşaltma

-20 - 60°C, Çalışma sırasında

-40 - 70°C, Nakliye sırasında 20 - 80% BN, yoğuşmasız Şok etkisi / titreşimsiz

EU Düşük Voltaj Direktiﬁ ve EMC, EN 60730-1 ve EN 60730-2-9’a göre test edilen LVD ile uyum için yeniden CE işareti alınmasını gerektirir. şuna göre test edilen EMC: EN61000-6-2 ve 3 UL onayi

AC-1: 5 A (rezistif) AC-15: 2 A (indüktif)

Imax. = 0.5A Imin. = 50 mA. Leak<1.5 mA Kısa devre korumalı değildir.

Montaj /Boyutlar

Yalnızca DIN rail montajı için (IP 20)

Basınç transmiteri / sıcaklık sensörü

Lütfen RK0YG kataloğuna bakın...

Kapasitif yük

Röleler, LEDler ve EC motorlarının açma/kapama kontrolü gibi kapasitif yüklerin doğrudan bağlantısı için kullanılamaz. Anahtar durumundaki bir güç beslemesi bulunan tüm yükler benzerine veya uygun bir iletkene bağlanmalıdır.

Sipariş

Tür İşlev Çalışma Besleme voltajı Kod no.

AK-PC 351 Merkezi Sistem Kontrolörü Düğmeler ve ekran ile 24 V 080G0289

Danfoss, Bu T

Literatür listesi

Uzatılmış RC8AC çalışması için kurulum kılavuzu Burada ir veri iletişmi bağlantısının ADAP-KOOL® Refrigeration kontrol sistemine nasıl yapıldığını görebilirsiniz.

Kurulum ile ilgili konular

Yanlışlıkla hasar, kötü kurulum ya tesis koşulları kontrol sisteminde arızalara neden olabilir ve nihayetinde tesisin iş görmez hale gelmesine yol açabilir. Bunu önlemek için olası her türlü koruma önlemi alınmalıdır. Ancak örneğin yanlış bir kurulum yine de sorunlara yol açabilir. Elektronik kontroller normal, iyi mühendislik uygulamasının yerini tutmaz. Danfoss, yukarıdaki kusurlara bağlı herhangi bir mal ya da tesis bileşeni hasarından sorumlu değildir. Kurulumu iyice gözden geçirnek ve gerekli güvenlik aygıtlarını takmak kurulumcunun sorumluluğudur. Kompresör durdurulduğunda ve kompresörden önce sıvı alınması gerektiğinde sinyalizasyonun gerekliliğine ilişkin özel referanslar kontrolöre iletilmiştir. Yerel Danfoss acenteniz daha fazla yardımda bulunmaktan memnun olacaktır.

olası yazım hataları sonucu oluabilecek durumlarda sorumluluk kabul etmez. Danfoss önceden bildirmeksizin ürünlerinde değiiklik yapma hakkına sahiptir.

kataloğun tüm yayın hakları Danfoss’a aittir. Bu belgelerin içeriğindeki tüm ticari markalar aağıdaki irketlerin mülkiyetindedir. Danfoss ve Danfoss simgesi, Danfoss A/S’nin ticari markalarıdır.

üm hakları saklıdır.

ADAP-KOOL®

Danfoss AK-PC 351 User guide [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual
