Kontroler kapaciteta

AK-PC 351

ADAP-KOOL® Refrigeration Control System

Uvod

Primena

Kontroler se koristi za regulaciju kapaciteta kompresora i konden­zatora u manjim rashladnim sistemima. Maksimalno 4 kompre­sora i jedan kondenzator mogu biti upravljani. Na primer:

- Jedna usisna grupa + jedna kondenzatorska grupa, max. 6 ste­peni ukupno

- Jedna kompresorska grupa sa max. 4 stepeni

- Jedna kondenzatorska grupa, max 4 stepeni

Prednosti

Uštede energije preko:

- Optimizacije usisnog pritiska

- Noćnog pomaka

- Klizni pritisak kondenzacije

Ulazi i izlazi
Postoji ograničen broj raspoloživih ulaza i izlaza.
Za svaki tip signala može se povezati:

- Analogni ulazi, max. 4 kom
Signali sa 2 pritisna transmitera i 2 temperaturna senzora

- Digitalni ulazi, max. 8 kom
Signali sa automatskih zaštita, spoljašnjih start/stop signala,
noćnog signala, generalnog alarma.

- Relejni izlazi, max. 5 kom
Povezivanje kompresora i/ili ventilatora kondenzatora, alarmnog
releja

- “Solid state” relejni izlazi, max. 1 kom
Upravljanje regulacionog (bypass) ventila na „digital scroll“ kom­presoru ili upravljanje rasteretnim ventilom na „stream“ kompre­soru. Ako se izlaz ne koristi za ovu funkciju, može se koristiti kao
običan relejni izlaz.

- Analogni izlazi, max. 2 kom
Kontrola brzine kompresora ili ventilatora kondenzatora (preko
frekventnog regulatora).

Upravljanje

Dnevni režimi rada mogu biti podešeni direktno na kontroleru.
Tokom podešavanja, prikazi na ekranu će se prilagoditi tako da će
se samo relevantni podaci pojaviti za dodatna podešenja i
upotrebu za krajnjeg korisnika.
Upotreba kontrolera je zaštićena lozinkom, a mogu se podesiti tri
nivoa za pristup.
Kontroler sadrži nekoliko različitih jezika. Odaberite željeni jezik na
početku podešavanja.
Komunikacioni protokolKontroler ima ugrađeni Modbus komu­nikacioni protokol i može biti povezan na mrežne uređaje serije
AK-SM 800.

2 Uputstvo RS8GZ445 © Danfoss 2017-04 AK-PC 351

Usisna grupa

Tipovi kompresora

Može se upravljati sa sledećim tipovima kompresora:

- Jednostepeni kompresori

- Frekventno vođeni kompresori zajedno sa jednostepenim

- Digital scroll kompresor zajedno sa jednostepenim

- Stream 4 cilindrični kompresor zajedno sa jednostepenim

- Kompresori sa istim brojem rasteretnih ventila

Regulacija kapaciteta

Regulacija kapaciteta je kontrolisana prema signalu od poveza­nih pritisnih senzora (transmitera) ili temperaturnih senzora i
podešene referentne vrednosti.
Podešavati neutralnu zonu blizu referentne vrednosti.
U neutralnoj zoni vodeći kompresor kontroliše pritisak. Kada
se pritisak više ne može održati u neutralnoj zoni, kontroler će
uključiti ili isključiti sledeći kompresor koji je po redosledu.
Kada se sledeći stepen kapaciteta isključi ili uključi, kapacitet
vodećeg kompresora će se postepeno modifikovati da održava
pritisak unutar neutralne zone (samo gde vodeći kompresor ima
varijabilni kapacitet).

- Kada pritisak poraste iznad “referentne vrednosti + polovina neu­tralne zone”, uključenje sledećeg kompresora (strelica na gore) je
dozvoljeno.

- Kada pritisak padne ispod “referentne vrednosti – polovina neu­tralne zone” isključenje sledećeg kompresora (strelica na dole) je
dozvoljeno.

- Kada je pritisak unutar neutralne zone, proces će se nastaviti sa
trenutno aktivnim kompresorima.

Kontrolni senzorObično se regulacija usisne grupe upravlja prema
signalu sa Po pritisnog senzora (transmitera).
Ako se kontroliše temperatura medija onda S4 senzor mora biti
kontrolni senzor.
Spoljašnji nisko-pritisni termostat se može presostata na DI7 za
zaštitu od zamrzavanja.

Referentna vrednost

Fiksna ili varijabilna referentna vrednost može biti korištena
za regulaciju. Na primer, varijabilna referentna vrednost može
biti korištena za noćni pomak ili Po optimizaciju. Ovde uneti
podešenu vrednost, tako da se dodatak od Po optimizacije ili
noćnog pomaka dodaju. Dodatak može povećeti ili sniziti ref­erentnu vrednost, što je određeno prema trenutnoj potrebi za
hlađenjem.
Da bi se ograničila referentna vrednost od previsokih ili preniskih
vrednosti potrebno je podesiti max. i min. granice.

Po ref.

Max:

Min:

AK-PC 351 Uputstvo RS8GZ445 © Danfoss 2017-04 3

Kondenzator

Kontrola ventilatora

Ventilatori mogu biti upravljani postepeno upotrebom releja kon­trolera, ili mogu biti upravljani preko kontrole brzine preko ana­lognoh izlaza kontrolera.
Kontrola brzine može biti preko frekventnog regulatora tipa VLT.
Ako ventilatori imaju EC motore onda signal 0-10V može biti
korišten direktno.

Kontrola

Regulacija se odvija na osnovu signala od Pc pritisnog senzora
(transmitera) ili S7 senzora za merenje temperature medija. Signal
se poredi sa regulacionom referentnom vrednosti.

Regulaciona referentna vrednost može se zasnivati na jednoj ili
više sledećih funkcija:

- Fiksna referentna vrednost

- Promenljiva referentna vrednost, koja prati spoljašnju tempera­turu. Kada spoljašnja temperatura padne referentna vrednost će
se smanjiti za odgovarajuću vrednost.
Klizna referentna vrednost zahteva da se instalira Sc3 senzor
spoljašnje temperature. Senzor mora biti pozicioniran tako da
ispravno meri spoljašnju temperaturu. Drugim rečima, mora biti
zaklonjen od direktnog sunčevog zračenja i postavljen u struji
ulaznog vazduha u kondenzator.
Regulacija zahteva podešavanje min. i max. referentne vrednsti,
tako da se proces regulacije održava u zadatim granicama.

Temperatura medija
Ako se kontroliše temperatura medija, za kontrolni senzor
mora biti podešen na S7. Ovaj temperaturni senzor mora biti post­avljen u željeni medij.
Praćenje visokog pritiska može se izvesti preko spoljašnjeg
signala od HP presostata na DI8 ulazu.

Max. ref.

Min. ref.

4 Uputstvo RS8GZ445 © Danfoss 2017-04 AK-PC 351

Sigurnosne funkcije

Min./max. usisni pritisak Po

Usisni pritisak se kontinualno prati.
Ako merena vrednost padne ispod podešene minimalne granice,
kompresori će se trenutno isključiti.
Ako pređe iznad maksimalno podešene vrednosti, aktiviraće se
alarm u trenutku kada vremenska zadrška istekne.

Max. pritisak kondenzacije Pc

Ako pritisak kondenzacije dostigne gornju dozvoljenu vrednost
kontroler će aktivirati sve ventilatore da spuste pritisak. U isto
vreme jedan stepen kapaciteta kompresora će biti ugašen. Ako
pritisak ostane u blizini granične vrednosti sledeći stepen kompre­sora će biti isključen.
Svi kompresori će biti trenutno isključeni ako se prekorači
granična vrednost.

LP prekidač

On/off signal na DI7 ulazu
Ako se signal aktivira svi kompresori će trenutno biti zaustavljeni.
Kada se ponovo ukloni signal, kapacitet je ponovo regulisan.

HP prekidač

On/off signal na DI8 ulazu
Ako se signal aktivira svi kompresori će trenutno biti zaustavljeni.
Kapacitet ventilatora će povećavati u zavisnosti od toga koliko
izmerena vrednost Pc prelazi iznad referentne vrednosti.
Kada se ponovo ukloni signal, kapacitet je ponovo regulisan.

Maksimalna temperatura gasa na potisu Sd za digital scroll/
stream

Temperaturni senzor na AI ulazu.
Kontroler može primiti signal sa senzora Pt 1000 Ohm koji je
smešten na potisnoj cevi.
Ako se temperatura približi maksimalno podešenoj temperaturi,
kapacitet kompresora će se povećati tako da se kompresor može
sam ohladiti.
Kompresori će biti zaustavljeni ako temperatura dostigne
podešenu max. vrednost.

Greška senzora

U slučaju gubitka signala sa jednog od povezanih temperaturnih
senzora ili pritisnih transmitera, alarm će biti aktiviran.

- U slučaju greške na Po senzoru (ili greška na S4) regulacija će se
nastaviti prema podešenoj vrednosti za dnevni režim rada (npr.
50%), i prema podešenoj vrednosti za noćni režim rada (npr.
25%), ali sa minimum jednim stepenom.

- U slučaju greške senzora Pc, kapacitet kondenzatora će se
uključiti
prema trenutnom kapacitetu kompresora. Regulacija kapaciteta
kompresora će ostati normalna.

- Kada postoji greška na Sd senzoru, praćenje zaštite od previsoke
temperature potisnog gasa će biti isključena.

- U slučaju greške senzora spoljašnje temperature,
Sc3, fiksna podešena vrednost će se koristiti kao referentna.

NB: Senzor koji je imao grešku mora imati ispravan signal 10 minu-

ta pre nego što se alarm isključi.

Generalni DI alarmi

On/off signal na DI8 ulazu
Ako se ulaz koristi kao signal za generalni alarm, onda se tekst
alarma i vremenske zadrške mogu povezati sa njim.
Alarm i tekstualni opis će se pojaviti kada vremenska zadrška
istekne.

AK-PC 351 Uputstvo RS8GZ445 © Danfoss 2017-04 5

Pregled prikaza na ekranu

Prikaz za krajne korisnikeSlike u ovom prikazu za krajne korisnike će zavisiti od toga kako je napravljeno podešavanje. One će prikazati
šta se kontroliše.
Na primer: Jedna ili dve usisne grupe, jedna kondenzatorska grupa, ili kombinacija. Pogledajte primer ispod:

1 usisna grupa

1 konden-

zatorska
grupa

1 usisna grupa i
1 kondenzatorska

grupa

Pritisnite „Enter“da dođete
na pregled

Odaberite red i
pritisnite „Enter“

Status = ili 1 usisna grupa ili 1 kondenzatorska grupa ili Oboje, usisna grupa
i kondenzatorska grupa.

Parametri

Kada se alarm pošalje sa kontrolera, mor­ate preći na ovaj ekran da bi videli tekst
alarma.

Pristup menijima zahteva lozinku.
Nivo 1: Samo pregled (100)
Nivo 2: Menjanje vrednosti (200)
Nivo 3: Menjanje konfiguracija (300)

6 Uputstvo RS8GZ445 © Danfoss 2017-04 AK-PC 351

Pregled načina za podešavanjePostoji tri načina kako se može napraviti podešavanje kontrolera. Izaberite način koji je najlakši za Vas:
ili „Čarobnjak“, „Brza podešavanja“ ili pregledom „Svi parametri“.

Startni ekran nakon isporuke

Principi rada1. Odaberite poziciju
korišćenjem tastera sa strelicama

2. Potvrdite korišćenjem „Enter” 

3. Koristite “X” za povratak

Pritisnite „Enter“ 

Fabrička lozinka prilikom isporuke
je 300. Koristite tastere sa strelica­ma da se podesi lozinka. Potvrdite
pritiskom na taster „Enter” 

Izabrati metod
podešavanja. Završite
pritiskom na taster „Enter” 

Pritisni taster „Enter”  drži pritis-
nuto 2 sekunde dok se ne pojavi
unos lozinke

Čarobnjak

Ovde ćete biti navođeni kroz seriju podešavanje, posle
kojih će kontroler biti spreman za start.
Ovde su prikazane slike 1 do 22.

Glavni meniPrvo
podešavanje je Tip pos­trojenja

Kada se odabere Tip
postrojenja, omogućiće
se sledećih nekoliko
podešavanja.
Na primer:

Nastavi do sledećih
menija.
Sva podešavanja su
objašnjena na stranicama
u nastavku.

Ovde su dostupne sledeće opcije:

- Komp. + Kond. = usisna grupa i kondenzator

- Kondenzator = samo kondenzator

- Kompresor = samo usisna grupa

- Nijedno

AK-PC 351 Uputstvo RS8GZ445 © Danfoss 2017-04 7

Meni

Start/stop

Glavni prekidač Glavni prekidačStartuj i zaustavi regulaciju ovde.

Spoljašnji Glavni
prekidač

Tip postrojenja

Odabrati Tip
postrojenja

Tip rashladnog sredstva Podešavanje rashladnog sredstvaPre startovanja hlađenja tip rashladnog sredstva mora biti

Merne jedinice Definišite referentne vrednosti i očitavanja ili temperature zasićenja ili pritiskaIzaberite priti-

Napajanje frekvencija FrekvencijaPodesiti frekvenciju napojne mreže.

Alarmni izlaz Alarmni relejOvde se definiše alarmni relej koji će se aktivirati u slučaju pojave alarma.

Usisna grupa

Kontrolni status Upravljački status

Za podešavanje konfiguracije neophodno je da se regulacija zaustavi.
Ako se pokuša promeniti podešavanje konfiguracije dok je regulacija aktivna kontroler će
postaviti pitanje da li treba zaustaviti regulaciju.
Kada su sva podešavanja završena i kada se glavni prekidač podesi na „ON“, kontroler će
prikazati na ekranu različita merenja. Regulacija će startovati. (Ako je definisan spoljašnji
glavni prekidač on takođe mora biti na „ON“ pre nego regulacija startuje.)

Spoljašnji Glavni prekidačMoguće je povezati spoljašnji glavni prekidač koji se može koristiti
za start i stop regulacije
Ako prekidač nije povezan, ulaz mora biti „premošten“.
I interni i spoljašnji glavni prekidač moraju biti podešeni na ON da bi regulacija startovala.

Podešavanje postrojenja:

Sledeće mora biti regulisano:

• Kompresorska grupa

• Kondenzatorska grupa

• Jedna kompresorska grupa + Jedna kondenzatorska grupa

definisan. Možete odabrati između
sledećih rashladnih sredstava:
R12, R22, R134a, R502, R717, R13, R13b1, R23, R500, R503, R114, R142b, user defined,
R32, R227, R401A, R507, R402A, R404A, R407C, R407A, R407B, R410A, R170, R290, R600,
R600a, R744, R1270, R417A, R422A, R413A, R422D, R427A, R438A, R513A (XP10), R407F,
R1234ze, R1234yf, R448A, R449A, R452A.
Upozorenje: Pogrešan odabir rashladnog sredstva može izazvati kvar kompresora.
Druga rashladna sredstva: Tada se podesi "user defined" i onda se podese 3 faktora: fak1, fak2
i fak3 klizanje temperature (ako je potrebno).

sak ili temperaturu zasićenja.
(Može se podesiti tokom inicijalnog podešavanja i ne sme se naknadno menjati.)

Odabrati prioritet alarma koji će aktivirati relej

- Bez releja

- Kritični alarmi

- Kritični i ozbiljni alarmi

- Svi alarmi
Sledeće, definisati da li je relej aktivan (uključen) kada je alarm ON ili kada je alarm OFF.
(Ako su svi releji iskorišteni za start/stop kompresora i ventilatora kondenzatora, neće biti
moguće da se koristi alarmni relej.)

Kontrolni status Ovde pročitati status upravljačkog kruga npr.:

Nema kompresora = nema raspoloživog kapaciteta (greška). Normalno = regulacija Alarm
komp = alarmna situacija gde kompresor ne startuje. ON zadrška = čeka se da istekne
vremenska zadrška Start zadrška = čeka se da istekne vremensaka zadrška Normalna reg =
regulacija u neutralnoj zoni. Ubrizgavanje ON zadrška = čeka se vremenska zadrška. Kaskada
= „slave“ ili „master“ 1. komp.zadr. = čeka se da istekne vremenska zadrška prvog kompresora
Odsisavanje = odsisavanje do podešene granične vrednosti pre nego kompresori stanu.
Greška senzora = prinudni rad zbog pogrešnog signala senzora. Ograničenje kapaciteta =
funkcija ograničavanja kapaciteta je aktivna. Sd Visoko = praćenje temperature utiče na regu­laciju. Pc Visoko = praćenje pritiska utiče na regulaciju. Ručni rad = ručna regulacija. Glavni
prekidač OFF = regulacija zaustavljena.

Trenutna (aktuelna)
zona

Ovde se može videti kako radi regulacija u odnosu na referentnu vrednost:
Po greška: Nema regulacije

- Zona: Željeni pritisak je ispod neutralne zone
NZ: Pritisak je u neutralnoj zoni
+ Zona: Željeni pritisak je iznad neutralne zone.

Kontrolna temp. /

Ovde se može pročitati trenutna vrednost regulacionog senzora

Kontrolni pritisak

Referenca (referentna

Ukupna regulaciona referentna vrednost se može očitati ovde

vrednost)

SW: 1.2x

On / Off

Fab: Nijedno

Fab: Nijedno

Temp. / pritisak
Fab: Zasićena temp.

50 Hz / 60 Hz
Fab: 50 Hz

DO-zahtev
Fab: Bez releja

8 Uputstvo RS8GZ445 © Danfoss 2017-04 AK-PC 351

Trenutni kapacitet Ovde se može očitati trenutni kapacitet kao % od ukupnog kapaciteta

Traženi kapacitet Ovde se može očitati zahtevani (traženi) kapacitet kao % od ukupnog kapaciteta

Broj komp. u pogonu Ovde se može očitati koliko kompresora trenutno radi

Po pritisak Ovde se može očitati izmereni pritisak sa Po pritisnog transmitera

Tc Zasićena temp. Ovde se može očitati temperatura zasićenja dobijena konverzijom izmerenog Po pritiska

S4 temp. medija Izmerena trenutna vrednost S4 senzora može se očitati ovde

MC Po pomak Vrednost referentnog pomaka na Po zahtevan od mrežnog uređaja

(funkcija optimizacije usisnog pritiska) može biti očitana ovde.

Pc Pritisak Ovde se može očitati mereni pritisak sa Pc pritisnog transmitera

Tc Zasićena temp. Ovde se može očitati temperatura zasićenja dobijena konverzijom izmerenog Pc pritiska

Dan / Noć status Ovde se može videti status funkcije dnevni /noćni rad

LP prekidač Izmereni status na povezanom LP presostatu (niski pritisak) može se očitati ovde

HP prekidač Izmereni status na povezanom HP presostatu (visoki pritisak) može se očitati ovde

Ubrizgavanje ON Ovde se može očitati status signala Ubrizgavanje ON koji je poslat ka kontrolerima isparivača

MC Noćni pomak Ovde se može očitati staus signala za noćni pomak koji je primljen od mrežnog uređaja.

Kontrolne postavke Regulacione postavke

Upravljački rad Tip regulacije

Regulacija je normalno podešena na „Auto“, ali se može promeniti na „Off“ ili „Manual“
(„ručno“ upravljanje).
Kada je podešavanje na „Manual“ (Ručni rad) naknadno se može podesiti prinudni rad
unošenjem vrednosti u %.

Podešavanje Ovde unesite podešenu vrednost za regulaciju ( regulaciona referentna vrednost=

podešavanje + razni pomaci)
Pomak može biti usled signala za noćni pomak ili usled aktivacije kontrolne funkcije od
mrežnog uređaja.

Neutralna zona Ovde podesite neutralnu zonu oko referentne vrednosti. Pogledati ilustraciju na strani 3.

Noćni pomak Ako je potrebno, podesite vrednost za koju će se referentna vrednost pomaknuti u toku

noćnog rada.
Zadržati podešavanja na 0 ako je aktivna funkcija za optimizaciju usisnog pritiska (Po optimi­zacija) preko mrežnog uređaja.

Maks Referenca Ovde podesiti najvišu dozvoljenu regulacionu referentnu vrednost.

Min Referenca Ovde podesiti minimalnu dozvoljenu regulacionu referentnu vrednost.

PI regulacija Ovde podesiti koliko brzo PI regulacija mora reagovati: 1 = sporo, 10 = vrlo brzo.

(Za podešavanje “Custom” = „Prema odabiru“ 0, specijalne opcije za podešavanja će se
otvoriti, odnosno parametri Kp, Tn i podešavanje vremena oko neutralne zone. Ove opcije su
samo za trenirano osoblje.) Ove opcije su samo za trenirano osoblje.

Prvi stepen vreme
rada

Prilikom početnog starta (start-up), rashladni sistem mora imati vremena da se započne pro­ces hlađenja pre nego PI regulacija preuzme ulogu upravljanja i dozvoli startovanje sledećeg
kompresora.
Ovde se podešava vremensku zadršku do starta sledećeg kompresora.

Odsisavanje Funkcija odsisavanje

Da bi se sprečio veliki broj uključenja/isključenja kompresora pri niskom opterećenju,
moguće je definisati funkciju odsisavanja za poslednji kompresor. U ovom slučaju će se kom­presor isključiti kada trenutni usisni pritisak dostigne vrednost graničnog podešavanja „Odsi­savanje granica Po“ = “Pump-down limit Po”.
(Podešavanje mora biti iznad sigurnosne granice za nizak usisni pritisak „Po Min Limit).

Sigurnosni kapacitet
dan

Sigurnosni kapacitet u slučaju kvara regulacionog senzora (senzor za merenje usisnog
pritiska)
Podesiti željeni kapacitet koji će se primeniti tokom dnevnog režima rada.

MAN / OFF / AUTO
Fab: AUTO
Min: 0%
Max: 100%

Min: -80°C (-1.0 bar)
Max: 30°C (50 bar)
Fab: -15°C (3.5 bar)

Min: 0,1 K (0.1 bar)
Max: 20 K (5.0 bar)
Fab: 6 K (0.4 bar)

Min: -25 K (-5.0 bar)
Max: 25 K (5.0 bar)
Fab: 0 K (0.0 bar)

Min: -50°C (-1.0 bar)
Max: 80°C (50.0 bar)
Fab: 80°C (40.0 bar)

Min: -80°C (-1.0 bar)
Max: 25°C (40.0 bar)
Fab: -80°C (-1.0 bar)

Min: 0
(prilagođeno)
Max: 10
Fab: 5

Min: 0 s
Max: 300 s
Fab: 120 s

Yes /No
Fab: Ne

Min: -80°C (-1.0 bar)
Max: 30°C (50.0 bar)
Fab: -40°C (0.3 bar)

Min: 0%
Max: 100%
Fab: 50%

Sigurnosni kapacitet
noć

Sigurnosni kapacitet u slučaju kvara regulacionog senzora (senzor za merenje usisnog
pritiska)
Podesiti željeni kapacitet koji će se primeniti tokom noćnog režima rada.

Komp. start zadrška Zadrška starta kompresora nakon prinudnog zatvaranja ekspanzionih ventila (na kraju sig-

nala za prinudno zatvaranje)
Zadrška će rezultirati da mrežni uređaj primi signal za start od svih povezanih kontrolera pre

Min: 0%
Max: 100%
Fab: 25%

Min: 0 s
Max: 180 s
Fab: 30 s

nego što prvi kompresor startuje.

AK-PC 351 Uputstvo RS8GZ445 © Danfoss 2017-04 9

Ubrzavanje OFF
zadrška

Zadrška za prinudno zatvaranje ekspanzionih ventila, ako kontroler pošalje signal za
uključenje kompresora, ali je rad kompresora trenutno blokiran („zaključan“) i zbog toga ne
može startovati.

Konfiguracija Konfiguracija

Kontrolni senzor Odaberite upravljački (regulacioni) senzor za usisni krug:

Pritisni transmiter Po - Raciometrijski (AKS32R), 1-5V (AKS 32), 0-20mA, 4-20mA (AKS 33)
Temperaturni senzor medija S4 (regulacija temperature medija - rasoline). (Pt 1000 ohm)

Po senzor max
granica

Po senzor min
granica

Kompresor način
rada

Radni opseg pritisnog transmitera
Podesiti gornju vrednost pritisnog transmitera Podesi relativni pritisak.

Radni opseg pritisnog transmitera
Podesi donju vrednost pritisnog transmitera Podesi relativni pritisak.

Podesiti tip kompresora koji će se koristiti za regulaciju:
Nijedno
1 singl, 2 singl, 3 singl, 4 singl
1 frekv., 2 frekv., 3 frekv, 4 frekv
1 digital, 2 digital, 3 digital
1 stream, 2 stream, 3 stream
1x1 rast.ventil, 1x2 rast.ventil, 2x1 rast. ventil (unload)

Primena

Min: 0 s
Max: 300 s
Fab: 120 s

AI-zahtev
Po / S4
Fab: Po
raciometrički

Min: -1 bar
Max: 159 bar
Fab: 12 bar

Min: -1 bar
Max: 159 bar
Fab: -1 bar

DO-zahtev /
AO-zahtev
Fab:
2 digital

Jednostepeni

Frekventni na
prvom. Onda
jednostepeni.

Digital scroll
(stream) na
prvom. Onda
jednostepeni.

Kompresori
sa rasteretnim
ventilima.

1 singl

2 singl

3 singl

4 singl

1 frekv

2 frekv

3 frekv

4 frekv

1 digital

2 digital

3 digital

1x1 unload

1x2 unload

1x3 unload

2x1 unload

Vodeći kompresor ­kapacitet

Podesiti nominalni kapacitet kompresora za prvi kompresor (definisano je u zavisnosti od
„Kompresor način rada“)
Kompresor način rada

Min: 1 kW
Max: 100 kW
Fab: 1 kW

Unosi se kapacitet za ili “Digital scroll”, ili “Stream”, ili “Variable speed CRII” kompresor

Kompresor kapacitet Podešavanje nominalnog kapaciteta ostalih kompresora

Samo za jednostepene: Svi su istog kapaciteta, uključujući i prvi.
Ako svi imaju rasteretne ventile: Svi su istog kapaciteta, uključujući i prvi.

VSD Min. brzina Za frekventni

Min. brzina za frekventno regulisan kompresor.

VSD Start brzina Za frekventni

Minimalna brzina na kojoj kompresor startuje (mora biti podešena viša vrednost nego „VSD
Min. brzina“) VSD Min. brzina

VSD Max brzina Za frekventni

Najveća dozvoljena brzina za kompresor

Min: 1 kW
Max: 100 kW
Fab: 1 kW

Min: 10 Hz
Max: 60 Hz
Fab: 30 Hz

Min: 20 Hz
Max: 60 Hz
Fab: 45 Hz

Min: 40 Hz
Max: 120 Hz
Fab: 60 Hz

10 Uputstvo RS8GZ445 © Danfoss 2017-04 AK-PC 351

PWM vreme perioda Za “Scroll” i “Stream”

Podešavanje vremena perioda za „rasteretne ventile“ (ON vreme + OFF vreme)

PWM Min ciklus Za scroll

Minimalni kapacitet u vremenskom intervalu (bez minimalnog kapaciteta kompresor
se neće rashlađivati).

PWM startni ciklus Za scroll

Startni kapacitet: kompresor će se uključiti tek kada zahtev za potrebnim kapacitetom
dostigne podešenu vrednost.

PWM Max ciklus Za scroll

Ograničavanje kapaciteta tokom vremenskog perioda. Nema ograničavanja ako je podešnje
na 100%

Komp. 1 Sd temp. Za “Scroll” i “Stream”

Definisati da li kontroler treba pratiti temperaturu gasa na potisu Sd na izlazu iz kompresora
(NTC 86K ili Pt 1000 Ohm).

Komp. 1 Sd max. Za „scroll“ i „stream“, CRII i ako je podešeno Da u “Komp.1 Sd temp”

Podesiti maksimalnu Sd temperaturu

Kompresor vremena Kompresor vremena

Vodeći komp. Min ON Min: Minimalno vreme rada za vodeći kompresor (min. On-vreme)

Podesiti prinudno vreme rada (On-vreme) tokom koga će kompresor ostati uključen pre nego
se ponovo može isključiti. Podešavanje se unosi da bi se sprečio nepravilan rad kompresora.
Da bi se sprečio kvar na kompresoru podešavanje mora biti usklađeno sa zahtevima
proizvođača kompresora.

Vodeći komp. Min
OFF

Min. Minimalno vreme mirovanja (min. Off-vreme) za vodeći kompresor
Podesiti prinudno vreme mirovanja (Off-vreme) tokom koga kompresor mora biti isključen
pre ponovnog uključenja. Podešavanje se unosi da bi se sprečio nepravilan rad kompresora.

Min: 10 s
Max: 40 s
Fab: 20 s

Min: 10%
Max: 50%
Fab: 10%

Min: 10%
Max: 60%
Fab: 30%

Min: 60%
Max: 100%
Fab: 100%

AI-zahtev
Ne / Da
Fab: Ne

Min: 0°C
Max: 195°C
Fab: 125°C

Min: 0 min
Max: 60 min
Fab: 0 min

Min: 0 min.
Max: 30 min
Fab: 0 min

Vodeći komp. Restart Minimalni period vremena za restartovanje vodećeg kompresora.

Podesiti prinudno vreme mirovanja (Off-vreme) tokom koga kompresor mora biti isključen
pre ponovnog uključenja. Podešavanje se unosi da bi se sprečio nepravilan rad kompresora.
Da bi se sprečio kvar na kompresoru podešavanje mora biti usklađeno sa zahtevima
proizvođača kompresora.

Vodeći komp.
Sigurnosna zadrška

Vremenska zadrška pre nego se kompresor br. 1 isključi zbog aktivacije zaštite
Vreme započinje kada se primi signal na sigurnsnom ulazu za kompresor.

Komp. Min ON Min. Minimalno vreme rada (min. On-vreme) za preostale kompresore

Podesiti prinudno vreme rada (On-vreme) tokom koga će kompresor ostati uključen pre nego
se ponovo može isključiti. Podešavanje se unosi da bi se sprečio nepravilan rad kompresora.

Komp. Min OFF Min. Minimalno vreme mirovanja (Off-vreme) za preostale kompresore

Podesiti prinudno vreme mirovanja (Off-vreme) tokom koga kompresor mora biti isključen
pre ponovnog uključenja. Podešavanje se unosi da bi se sprečio nepravilan rad kompresora.

Komp. Restart Minimalni period vremena za restartovanje preostalih kompresora.

Podesiti prinudno vreme mirovanja (Off-vreme) tokom koga kompresor mora biti isključen,
pre nego što se može ponovo uključiti. Podešavanje se unosi da bi se sprečio nepravilan rad
kompresora.

Komp. Sigurnosna
zadrška

Vremenska zadrška pre nego se kompresor isključi zbog aktivacije zaštite.
Vreme započinje kada se primi signal na sigurnsnom ulazu za kompresor.

Kompresor status Kompresor status

Komp. 1 Sd gas Ovde očitati Sd temperaturu kompresora.

Komp. 1 status Ovde očitati radni status kompresora 1. Sledeće informacije se mogu pojaviti:

Uključen=start Off= kompresor isključen Ručni rad=kompresor ručno kontrolisan.
Isključen zbog zaštite = isključen zbog signala na DI-ulazu. Restart timer= čeka istek vremenske
zadrške. Spreman=spreman za start. Min OFF timer=čeka istek vremenske zadrške. Min. ON
timer=čeka istek vremenske zadrške. Pun kapacitet=kompresor radi 100%. U radu=kompresor

radi. Onemogućen=zaustavljen zbog servisa.

Komp. 2.... Iste funkcije za preostale kompresore

Kapacitet kompresora Kapacitet kompresora

Komp. 1 kap Ovde očitati trenutno kapacitet kompresora (0-100%)

Komp. 2.... Iste funkcije za preostale kompresore

Kompresor radni sati Radni sati kompresora

Reset radnih sati Ovde resetujte sve brojače radnih sati i startujte brojače sledećih kompresora.

Komp.1 vreme rada Ovde očitati ukupan broj radnih sati kompresora

Min: 1 min.
Max: 60 min
Fab: 4 min

Min: 1 min.
Max: 10 min
Fab: 1 min

Min: 0 min.
Max: 60 min
Fab: 0 min

Min: 0 min.
Max: 30 min
Fab: 0 min

Min: 1 min.
Max: 60 min
Fab: 4 min

Min: 1 min.
Max: 10 min
Fab: 0 min

AK-PC 351 Uputstvo RS8GZ445 © Danfoss 2017-04 11

Kompresor servis Kompresor servis

Kondenzator

Kontrolni status Upravljački status

Kontrolne postavke Kontrolne postavke

Vent. konfiguracija Konfiguracija rada ventilatora

Komp.2..... Iste funkcije za preostale kompresore

Komp.1 izvan pogona Kompresor se može izbaciti iz upotrebe, tako da kontroler nastavi regulaciju bez ovog kom-

presora.
Ne = Normalna regulacija
Da = Regulacija se nastavlja bez ovog kompresora, a alarm se neće generisati.

Komp.2..... Iste funkcije za preostale kompresore

Kontrolni status Ovde se može očitati status kondenzatorskog kruga, npr:

• Glavni prekidač = OFF

• Kontroler kapaciteta je spreman za upravljanje

• Kontrola kapaciteta je u normalnom radnom režimu

• Kontrola kapaciteta je podešena na ručno upravljanje (ručni režim rada)

• Prinudno uključeni kapacitet na 100% zbog Visok Pc/Visok Sd – zaštitnih funkcija

• Prinudno uključeni kapacitet na 100% zbog spoljašnjeg signala usled aktivacije HP
presostat/HP zaštita/Sd sigurnosna granica

Kontrol. temp./

Ovde se može pročitati trenutna vrednost regulacionog senzora

pritisak

Referenca (referentna

Ukupna regulaciona referentna vrednost se može očitati ovde

vrednost)

Trenutni kapacitet Ovde se može očitati trenutni kapacitet kao % od ukupnog kapaciteta

Traženi kapacitet Ovde se može očitati zahtevani (traženi) kapacitet kao % od ukupnog kapaciteta

Broj vent. u pogonu Ovde se može očitati broj ventilatora koji su u radu

Tc Zasićena temp. Ovde se može očitati temperatura zasićenja dobijena konverzijom izmerenog Pc pritiska

Pc Pritisak Ovde se može očitati mereni pritisak sa Pc pritisnog transmitera

S7 Medij Ovde se može očitati trenutno merena vrednost temperature medija sa senzora S7 (samo ako

je S7 odabran kao regulacioni senzor tokom „Vent. konfiguracija“)

Sc3 spoljašnji vazduh
kond.

HP presostat (visok

Ovde se može očitati trenutno merena vrednost spoljašnje temperature vazduha sa senzora
Sc3.

Ovde se može očitati status na HP sigurnosnom presostatu

pritisak)

Dan / Noć status Ovde se može videti status funkcije dnevni /noćni rad

Upravljački rad Tip regulacije

Regulacija je normalno podešena na „Auto“, ali se može promeniti na „Off“ ili „Manual“
(„ručno“ upravljanje).
Kada je podešavanje na “Manual” (Ručni rad), kapacitet onda prinudno može biti podešen u
%.

Podešavanje Ovde uneti podešenu vrednost za regulaciju kondenzacije.

Takođe podesite vrednost ako se regulacija vrši preko reference fluida (podešena vrednost se
koristi u slučaju greške senzora Sc3 za merenje spoljašnje temperature).

Sc3 pomak Temperaturni pomak za regulaciju referentne vrednosti fluida.

Regulaciona referenca = Sc3 mereno + Sc3 pomak

Min. referenca Ovde podesiti minimalnu dozvoljenu regulacionu referentnu vrednost.

Max. referenca Ovde podesiti najvišu dozvoljenu regulacionu referentnu vrednost.

Prop. faktor Kp Proporcionalni faktor za PI regulaciju

Ako se Kp vrednost snižava, regulacija radi stabilnije (sporije)

Integ. vreme Tn Integraciono vreme za PI regulaciju

Ako se Tn vrednost poveća, regulacija će raditi stabilnije (sporije)

Kontrolni senzor Odaberite upravljački (regulacioni) senzor za kondenzatorski krug:

Pritisni transmiter Po - Raciometrijski (AKS32R), 1-5V (AKS 32), 0-20mA, 4-20mA (AKS 33)
Temperaturni senzor S7 (Pt 1000 ohm)

Yes /No
Fab: Ne

MAN / OFF / AUTO
Fab: AUTO
Min: 0%
Max: 100%

Min: -25°C (-1.0 bar)
Max: 90°C (159 bar)
Fab: 35°C (15.0 bar)

Min: 0 K
Max: 20 K
Fab: 6 K

Min: -25°C (-1.0 bar)
Max: 100°C (159 bar)
Fab: 10°C (5.0 bar)

Min: -25°C (-1.0 bar)
Max: 100°C (159 bar)
Fab: 50°C (35.0 bar)

Min: 1
Max: 30
Fab: 10

Min: 30 s
Max: 240 s
Fab: 180 s

AI-zahtev
Pc / S7
Fab: Pc

12 Uputstvo RS8GZ445 © Danfoss 2017-04 AK-PC 351

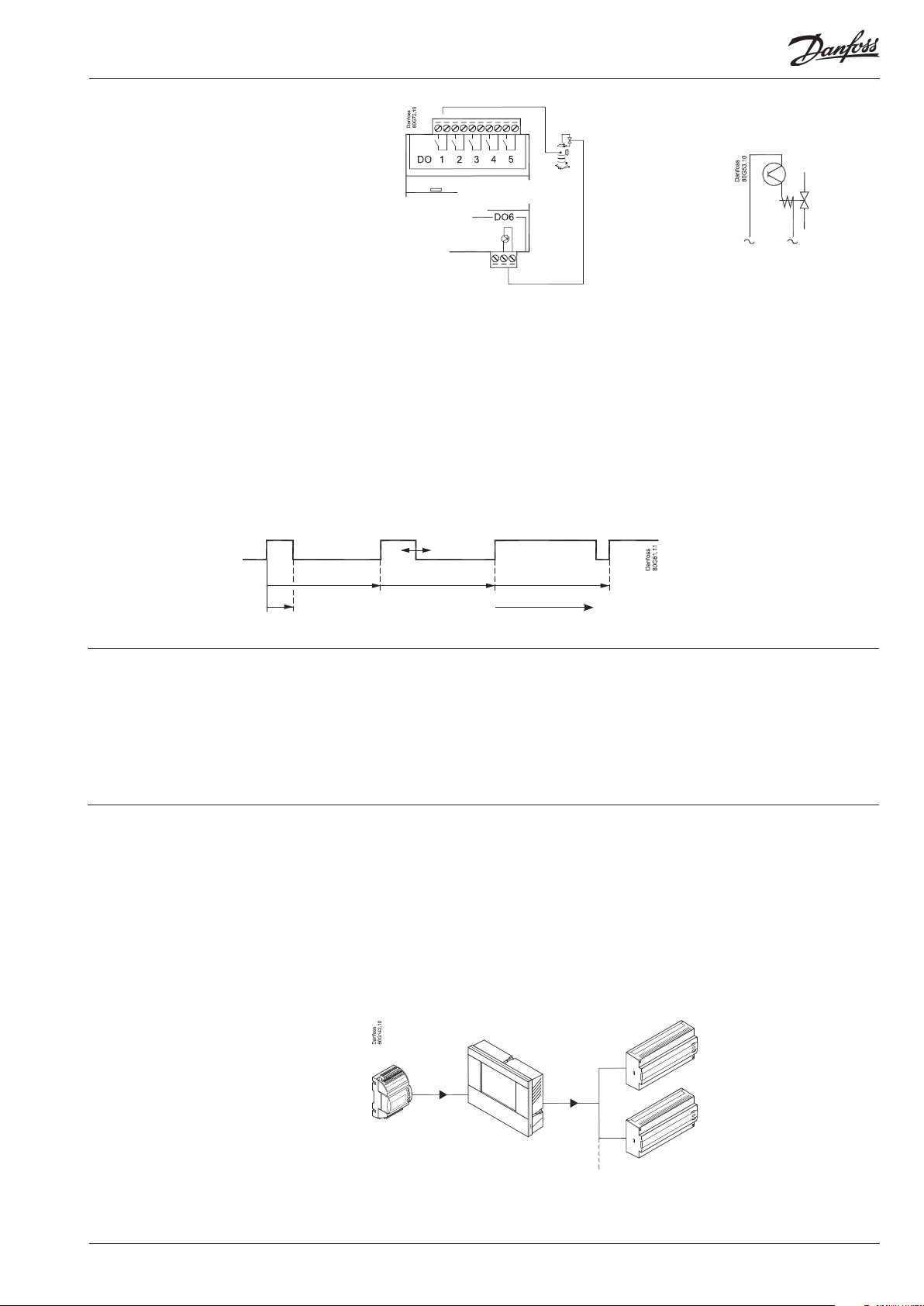

Zaštita

Pc senzor max
granica

Radni opseg pritisnog transmitera
Podesiti gornju vrednost pritisnog transmitera Podesi relativni pritisak.

Pc senzor min granica Radni opseg pritisnog transmitera

Podesi donju vrednost pritisnog transmitera Podesi relativni pritisak

Referentni način rad Podesiti referentni način regulacije rada

Fiksna referentna vrednost; referentna vrednost je definisana preko fiksne podešene vred­nosti
Promenljiva referentna vrednost; referentna vrednost će pratiti temperaturu spoljašnjeg
vazduha koja se meri senzorom Sc3.

Ventilatori režimi
rada

Konfiguracija rada ventilatora
Brzina ventilatora & DO: Upravljanje brzinom ventilatora preko AO2 i start/stop preko DO
izlaza.
Brzina ventilatora: Upravljanje brzinom ventilatora preko AO2
4 Vent. step: step-by-step . Start/stop preko 4 kom. DO izlaza.
3 Vent. step: step-by-step . Start/stop preko 3 kom. DO izlaza.
2 Vent. step: step-by-step . Start/stop preko 2 kom. DO izlaza.
1 Vent. step: step-by-step . Start/stop preko 1 kom. DO izlaza.
Ne koristi se.
Za step-by-step regulaciju, ventilatori se uključuju i isključuju sekvencijalno (npr. 123-321)

Tip regulacije Normalno se koristi PI- regulacija, ali se ovo može promeniti na P-regulaciju ako dizajn

sistema to zahteva.
PI-regulacija: Regulacija se ovde odvija tako da je razlika između merene vrednosti i refer-

entne vrednosti što je moguće manja.

P-regulacija: Regulacija kapaciteta se ovde odvija prema proporcionalnoj regulaciji.

VSD Start brzina Ovde podesiti startnu vrednost za frekventni regulator.

Vrednost mora biti viša nego što je vrednost za minimalnu brzinu (VSD Min. brzina).

VSD Min brzina Ovde se podesiti minimalnu brzinu frekventnog regulatora.

Ako se zahteva niži kapacitet, ova minimalna brzina će se održavati dokle god se zahtevani
kapacitet ne spusti na 0%. Nakon toga svi ventilatori staju potpuno.

Vent. na kompresor Ovde definišete da li će ventilatori da rade normalno ili da li moraju da se zaustave kada se

zaustavi poslednji kompresor. (Optimizovano = u skladu sa tim da li je kompresor uključen/
isključen.)

Vent. status Vent. status

Brzina ventilatora Ovde se očitava trenutni kapacitet ventilatra kondenzatora u % (frekventno kontrolisani)

Vent. 1 status Ovde se prikazuje status releja 1 (prvi stepen ili relej za frekventni regulator)

Vent. 2..... Ovde se prikazuje status releja 2, 3, itd (step 2, 3, itd.)

Po/S4 Min limit Zaštitne granice za minimalni usni pritisak PoAko je ova vrednost dostignuta, svi kompresori

će se isključiti

Po/S4 Max alarm Alarmna granica za visoki usisni pritisak Po

Ako je ova vrednost dostignuta, nastaje alarm

Po/S4 Max zadrška Vremenska zadrška za aktiviranje (slanje) Po Maks alarm-a

Pc Maks limit Zaštitna granica za maksimalni Pc

Ako Pc prekorači ovde podešenu vrednost umanjenu za 3K, pun kapacitet kondenzatora će
se uključiti, a kapacitet kompresora će se umanjivati za 1/3 na svakih 30 sekundi.
Ako Pc prekorači graničnu vrednost, kompletan kapacitet kompresora će se trenutno
isključiti, a aktiviraće se i alarm nakon isteka vremenske zadrške.

Tc Maks limit Zaštitna granica za maksimalnu TcPodešena Pc max. granica, pretvorena u temperaturu se

može očitati ovde.

S7 max limit Zaštitna granica za S7Ako S7 prekorači ovde podešenu vrednost umanjenu za 3K, uključiće se

pun kapacitet kondenzatora,
a kapacitet kompresora će se umanjivati za 1/3 na svakih 30 sekundi.
Ako S7 prekorači graničnu vrednost, kompletan kapacitet kompresora će se trenutno
isključiti, a aktiviraće se i alarm nakon isteka vremenske zadrške.

Pc/S7 Max zadrška Vremenska zadrška za Pc Maks. alarmAlarm će se aktivirati tek kada istekne vremenska

zadrška

Sig. vreme restart Odloženo startovanje koje prati status nakon isključenja usled zaštitaAko se isključivanje do-

godilo usled sigurnosnih zaštita “Pc Maks. limit” or “Po Min. limit”, kompresor mora mirovati
definisan period vremena. Vrednost vremena može biti podešena ovde.

Min: -1 bar
Max: 159 bar
Fab: 34 bar

Min: -1 bar
Max: 159 bar
Fab: -1 bar

AI-zahtev
Fiksno / Klizno
Fab: Podešavanje

DO-zahtev
AO-zahtev

Fab: Brzina ventila­tora & DO

P / PI
Fab: PI

Min: 0%
Max: 60%
Fab: 35%

Min: 0%
Max: 40%
Fab: 20%

Min: Normal ctrl.
Max: Optimized
Fab: Normal ctrl

Min: -120°C (-1.0 bar)
Max: 30°C (159 bar)
Fab: -40°C (0.5 bar)

Min: -30°C (-1.0 bar)
Max: 100°C (159 bar)
Fab: 100°C (5.0 bar)

Min: 0 min.
Max: 240 min.
Fab: 5 min.

Min: -1 bar
Max: 159 bar
Fab: 40 bar

-

Min: -50°C
Max: 100°C
Fab: 100°C

Min: 0 min.
Max: 240 min.
Fab: 0 min.

Min: 0 min.
Max: 60 min.
Fab: 1 min.

AK-PC 351 Uputstvo RS8GZ445 © Danfoss 2017-04 13

Reset alarma senzora Resetovanje alarma nakon pojave greške senzora

Generalne funkcije

Digitalni ulaz Digitalni ulaz

DI7 konfig. DI7 ulaz može biti podešen kao:

DI8 konfig. DI8 ulaz se može podesiti kao:

DI8 Alarm tekst Sledeći tekst alarma može biti odabran kada je DI8 odabran kao generalni alarm:

DI8 Alarm zadrška Vremenska zadrška za DI8 alarm

Sistem

Ekran Odaberi izglede (prikaze) na ekranu

Jezik Odabrati jedan od ponuđenih jezika:

Merne jedinice Uređaj

Pritisak Jedinice pritiska (Sva očitanja pritiska i setinzi su prema relativnom pritisku.)Odabrati bare ili

Temperatura Merne jedinice za temperaturu

Screen saver - vreme Screen saver - vreme

Korisnik istek vre­mena

Kontrasta ekrana Podešenja kontrasta

Lozinka Pristupna šifraPodešavanja kontrolera mogu biti zaštićena sa tri nivoa pristupnih šifri - lozinki.

Lozinka nivo 1

Lozinka nivo 2

Lozinka nivo 3

Mreža Mreža

Modbus adresa Ovde podesiti adresu kontrolera ako je povezan na mrežni uređaj preko komunikacione

Baudrate Jedinica sistema obično komunicira sa 38.4.

Serial mode Vrednost se ne sme menjati.

Reset na fabričke
postavke

Kada se dogodi greška senzora, ispravan signal mora biti registrovan u toku specificiranog
broja minuta pre nego kontroler resetuje alarm. Regulacija će se nastaviti čim je signal sa
senzora isparavan.

Postoje dva generalna digitalna ulaza koji mogu biti korišteni u kontroleru.

- Ne koristi se.

- Prima signal za noćni pomak. Signal će podići usisni pritisak za podešenu vrednost.- Prima
signal sa LP presostata. Signal će dovesti do toga da se zaustave svi kompresori.

- Ne koristi se.

- Signal sa presostata visokog pritisaka HP. Signal će startovati pun kapacitet ventilatora, a

kapacitet kompresora će isključiti.

- Registruje generalni alarm.

Tekst alarma se može povezati sa generalnim alarmom. Tekst se može videti na ekranu i
može biti poslat mrežnom uređaju.

Generalni alarm, Nizak pritisak, Visok pritisak, Visoka temp., Nivo ulja, Nivo tečnosti, Curenje,
Greška frekventnog.

Engleski, Nemački, Francuski, Danski, Španski, Italianski, Portugalski, Holandski, Ruski, Poljski,
Češki, Turski, Mađarski, Hrvatski, Srpski, Rumunski

Odabrati SI ili Imperial (kada su podešavanja kapaciteta kompresora prema U.S. vrednostima).

PSIG

Odabrati °C ili °F.

Ako nijedan taster nije pritisnut određeni vremenski period jačina osvetljaja na ekranu će biti
svedena na minimum.
Nivo osvetljaja će biti ponovo podignut čim se pojavi nova aktivnost.

Vreme nakon koga se vraća na početni ekran - „log-off“ vreme
Ukoliko se tasteri nisu pritiskali u okviru zadatog vremenskog perioda, na ekranu se vratiti
glavni prikaz. Nakon toga korisnik će morati nanovo da se „uloguje“.
Ako se promeni ovo vreme, ono će biti u funkciji kada se korisnik sledeći put „uloguje“.
Ako se želite „izlogovati“ , izaći iz menija, bez čekanja vremenskog perioda, potrebno je pritis­nuti i držati 3 sekunde taster „X“.

Ovde se kontrast može izmeniti

Nivo 1: Samo pregled
Nivo 2: Podešavanja na nivou instalatera
Nivo 3: Konfiguraciona podešavanja (konfiguracioni meni)
Pristupna šifra je broj između 001 i 999.

mreže.

Ako se izmeni u jedinici sistema, na primer, na režim „SLV“ (19.2), podešavanje takođe mora
da se izmeni na 19.2, ovde u kontroloru. (Vrednost podešavanja = 192)

Povratak na fabrička podešavanjaAko se funkcija podesi na “DA”, sva podešavanja će se vratiti
na fabrička podešavanja, a lista alarma će se pobrisati.

Min: 0 min.
Max: 30 min.
Fab: 10 min.

DI-zahtev
Night / LP presostat
Fab: Ne koristi se.

DI-zahtev
Generalni / HP
presostat
Fab: Ne koristi se.

Min: 0 min.
Max: 360 min.
Fab: 5 min.

-

Fab: UK English

SI / Imperial
Fab: SI

Bar / PSIG
Fab: bar

°C / °F
Fab: °C

Min: 1 min.
Max: 60 min.
Fab: 1 min.

Min: 1 min.
Max: 60 min.
Fab: 2 min.

Min: 0
Max: 100
Fab: 30

Fab: 100

Fab: 200

Fab: 300

-

Min: 1
Max: 120
Fab: 1

Fab: 384

Fab: 8E1

14 Uputstvo RS8GZ445 © Danfoss 2017-04 AK-PC 351

I/O konfiguracija

Ovde možete videti koje izlaze i ulaze ste sa svojim podešavanjima uspostavili.
Prikazane vrednosti ulaza i izlaza ne možete menjati, ali merenja sa analognih ulaza mogu biti kalibrisana.

Digitalni izlazi

1:
2:
3:
.
6:

Digitalni ulazi

1:
2:
3:..
8:

Analogni izlazi

1:
2:

Analogni ulazi

1:
2:
3:
4:.

I/O Status

Digitalni izlazi

1:
.
6:

Digitalni ulazi

1:
.
8:

Analogni izlazi

1:
2:

Analogni ulazi

1:
.
4:

I/O Pregled

DO: Max 6,
Korišteno:__
DI: Max 8,
Korišteno:__
AO: Max 2,
Korišteno:__
AI: Max 4,
Korišteno:__

I/O Ručna kontrola

Digitalni izlazi Ručna kontrola relejnih izlaza

Analogni izlazi Ručna kontrola analognog izlaza

On/off izlaziIzlazi su podešeni automatski prema sledećem rasporedu:
a) Ako je potreban PWM izlaz, postavite ga na DO6
b) Kompresori i rasteretni ventili od DO1 pa na dalje
c) Sledeći, ventilatori
d) Alarm (Ako se DO6 ne koristi za izlaz PWM, alarm će se premestiti na DO6)
(Jedan izlaz može biti ON ili OFF sa aktiviranjem releja.)

On/off ulazi

Sledeće tačke za povezivanje se ne mogu menjati:
DI1-4 = Zaštitni ulazi od odgovarajućih kompresora. DI5 = Zaštitni ulaz od ventilatora. DI6 =
Spoljašnji prekidač start/stop. DI7 = Noćni signal ili LP presostat. DI8 = Generalni alarm ili HP
presostat
(Funkcija se može aktivirati kada je ulaz povezan ili isključen).

Analogni izlazi

AO1 se može koristiti da kontroliše brzinu kompresora.
AO2 se može koristiti da kontroliše brzinu ventilatora.
Kada je funkcija odabrana, izlazni signal će biti 0-10 V.

Analogni ulazi

Ulazi su automatski podešeni.
AI1: Sc3 senzor spoljašnje temperature, Pt 1000 ohm
AI2: Sd senzor potisne temperature, Pt 1000 ohm ili NTC 86K ohm
AI3: S4 temperaturni senzor, Pt 1000 ohm ili Po pritisni transmiter: Vidite tip. Vidite nizak priti-

sak senzora. Vidite visok pritisak senzora.

AI4: S7 temperaturni senzor Pt 1000 ohm ili Pc pritisni transmiter: Vidite tip. Vidite nizak priti-

sak senzora. Vidite visok pritisak senzora.
(Tip AKS 2050 pritisnog transmitera, za visok pritisak, emituje isti signal kao i AKS 32R).

Sva merenja mou biti kalibrisana ako je potrebno.

Status on/off izlazaOvde se može videti da li je funkcija uključena (on) ili isključena (off).
(PWM ventil za digital scroll mora biti povezan na DO6. Pulsni signal se može videti kao
naizmeniči on/off signal.)

Status on/off ulaza

Ovde se može videti status ulaznog signala.

Status analognih izlaza

Ovde se može videti vrednost izlaznog signala kao % od maksimalne vrednosti signala

Status analognih ulaza

Ovde se mogu videti vrednosti koje kontroler primi sa pritisnog i temperaturnih senzora.
U vrednosti su uračunate i kalibracije.

Korišteni ulazi i izlazi

Ovde se može videti koliko je slobodno različitih ulaza i izlaza.
Takođe se može uporediti s količinom koja je konfigurisana.
Ako ih je previše definisano pojaviće se znak uzvika (!).

U toku normalnog rada, funkcija releja biti u statusu „Auto“.
U slučaju prinudnog rada funkcija će biti prebačena na „On“ ili „Off“.
Ne zaboravite da prebacite ponovo na “Auto” kada se prinudni rad završi.

Tokom normalnog rada, funkcija izlaza će biti podešena na „Auto“.
U slučaju da se želi premostiti, funkcija mora prvo biti prebačena na „Ručni rad“ posle čega se
izlazni signal može menjati na vrednosti od 0-100%.
Ne zaboravite da prebacite ponovo na “Auto” kada se prinudni rad završi.

On
Off

On
Off

Auto / On / Off

Auto / Ručno

0-100%

AK-PC 351 Uputstvo RS8GZ445 © Danfoss 2017-04 15

Alarm prioriteti

Generalno

Mirovanje:
Greška senzora:
Rashladno sredstvo:
Izlaz u RUČNOM
RADU
Generalni alarm;

Usisna grupa

Nizak pritisak:
Visoki pritisak:
Kompresor zaštita:

Kondenzator

Visoki pritisak:
Ventilator zaštita:

Čarobnjak

Čarobnjak Čarobnjak će vas voditi kroz neophodna podešenja, npr. ukupno oko 20 do 25 prikaza, u

Lista alarma

Alarm prioriteti

Kontroler će izbaciti obaveštenje o alarmu ako se dogodi određeni incident.
Svaki incident je podešen da ima određenu važnost za svaki alarm, ali je moguće da se modi­fikuje važnost svakog od njih. Odaberite između sledećih nivoa važnosti, prioriteta:

Kritičan: Važni alarmi koji zahtevaju visok nivo pažnje.
Ozbiljan: Alarmi srednje važnosti
Normalan: Alarmi koji nisu visoke važnosti
Onemogućen: Alarmi kojima je podešen ovaj prioritet će biti otkazani.

Fabričko podešavanje alarma se može videti na dnu ove strane.

zavisnosti od odabira koji se napravi u toku programiranja.
Ovakvim odabirom će se konfigurisati odgovarajući ulazi i izlazi. Sami možete videti konfigu­raciju povezivanja u I/O konfiguracionom meniju. Ako se koristi, vidite stranu 17.

Kritičan
Ozbiljan
Normalno
Onemogućen

Tekst alarma Razlog Prioritet

Generalni alarmi
Mirovanja (Glavni prekidač

OFF)
Po senzor greška Greška signala sa pritisnog transmitera Po
S4 greška senzora Greška na signalu sa temperaturnog senzora S4 za merenje temp. medija.
Sd greška senzora: Greška sa temperaturnog signala Sd potisne temperature Sd greška
Pc senzor greška Greška signala sa pritisnog transmitera Pc
S7 greška senzora: Greška na signalu sa temperaturnog senzora S7 za merenje temp. medija na kondenzatoru
Sc3 greška senzora: Greška na signalu sa temperaturnog senzora Sc3 za merenje spoljašnje temperature.
Sd Komp. 1 greška senzora Greška na signalu sa temperaturnog senzora „Sd komp. 1“ potisne temp. na digital scroll/stream

Rashladno sredstvo nije
odabrano

Izlazi u ručnom modu Izlazi se podešavaju u ručnom modu. Izlaz u Ručnom modu Normalno
IO konfiguracija greška Nisu dodeljene sve funkcije ulaza i izlaza odgovarajućim ulazima i izlazima na kontroleru * (se ne mogu podesiti) Normalno
GA - „Tekst alarma“ Alarm na generalnom alarmnom ulazu DI 8 (DI ulaz "Gen. Alarm 2 – tekst alarma zavisi od konfigurisa-

Alarmi usisne grupe
Po/S4 Niski usisni pritisak Dostignuta je minimalna zaštitna granica za usisni pritisak Po
LP zaštini presostat (niski) Dostignuta je granica za niski pritisak na eksternom presostatu (DI ulaz)
Po/S4 Visok usisni pritisak Prekoračena je granica za alarm visokog pritiska za Po Visoki pritisak Po: Kritičan
Komp. 1 Visoka potisna temp. Zaštitna granica za izlaznu temperaturu gasa za Digital scroll/Stream kompresor je prekoračena
Kompresor 1-4 zaštita Kompresor br. 1-4 je isključen preko generalnog zaštitnog ulaza (DI ulaz "Komp.1-4 zaštita")
Kondenzator alarmi
Pc/S7 Visok pritisak konden-

zacije
HP presostat (visoki) Prekoračena je granica za alarm visokog pritiska na eksternom presostatu HP (DI 8 ulaz)
Kondenz. zajednički sig-

urnosni krug

Alarm kada je upravljanje zaustavljeno preko internog ili eksternog glavnog prekidača (DI ulaz „Glavni
prekidač“)

kompresoru
Alarm se aktivira ako nijedno rashladno sredstvo nije odabrano. Rashladno sredstvo

nog teksta)

Granica za preventivnu zaštitu od visokog pritiska kondenzacije Pc je prekoračena (3K ispod zaštitne
granice)

Kvar na ventilatoru se detektuje preko zajedničkog zaštitnog ulaza (DI ulaz "Ventilatori zaštita")

Podešenje

Mirovanje Normalno

Senzor greška Normalno

nije podešeno.

Generalni alarm Normalno

Nizak pritisak Po: Normalno

Kompresor zaštita: Normalno

Visok pritisak Pc Kritičan

Ventilatori zaštita Normalno

Fabrička

vrednost

Normalno

* Alarm "IO konfiguracija greška" je aktiviran ako sve IO funkcije nisu dodeljene ulazima ili izlazima na kontroleru.
Čest razlog za to može biti što je previše funkcija odabrano prilikom konfiguracije kontrolera.
Idite na meni „Glavni meni“ =>IO status => IO pregled“.
Na ovom ekranu možete videti da li je previše funkcija istog tipa konfigurisano – označeno je sa znakom uzvika „!“ “
Pogledajte primer prikaza na ekranu gde je previše DO funkcija konfigurisano
Problem rešite prilagođavanjem DO funkcija prema maksimalnom broju DO izlaza.

Alarmi senzora
Alarmi senzora se automatski gase kada je signal senzora uredu u trajanju od 10 min.
Ako ste ispravili grešku senzora i želite da ručno, prinudno uklonite alarm idite na “Alarmi detaljni prikaz”
Pritisnite i držite stisnuto taster “X” 2 sekunde.

16 Uputstvo RS8GZ445 © Danfoss 2017-04 AK-PC 351

Povezivanja kada se koristi Čarobnjak

Digitalni izlazi (DO1-DO6):

Ako ste koristili Čarobnjaka za
konfigurisanje, kontroler će auto­matski dodeliti odabrane funkcije
za određene ulaze i izlaze prema
sledećem redosledu:

• PWM pulsni izlaz za digital scroll
ili stream kompresor će biti
lociran na „solid state“ releju DO6

• Kompresor start i rasteretni ventili

• Ventilatori

• Alarm (prvenstveno DO6, ali
ako je DO6 zauzet, onda prvi
slobodni DO).

Digitalni ulazi (DI1-DI8) su
predviđeni na sledećim ulazima:

DI1-4: Zaštitni signali od kompre-

sora
DI5: Ulaz za zaštite ventilatora
DI6: Spoljašnji glavni prekidač

(start/stop)

DI7: LP presostat ili signal Noćni

rad

DI8: HP presostat ili Generalni

alarmni ulaz

Analogni izlazi (AO1-AO2) su
predviđeni za sledeće izlaze:

AO1: Kontrola brzine kompresora
AO2: Kontrola brzine ventilatora na

kondenzatoru

Dodeljivanje funkcija odgovarajućim ulazima i izlazima se može podesiti u „IO konfiguracija“
Ovo je jedan primer sa 3 kompresora i 2 ventilatora na kondenzatoru:

Analogni ulazi (AI1-AI4) su
predviđeni na sledećim ulazima:

AI1: Sc3 spoljašnja temperatura

vazduha
AI2: Sd temperatura potisnog gasa
AI3: Po usini pritisak ili S4 tempera-

tura medija
AI4: Pc pritisak kondenzacije ili S7

temperatura medija

Na ovom prikazu se može videti
koliko izlaza i ulaza je predviđeno
vašim podešavanjem.

AK-PC 351 Uputstvo RS8GZ445 © Danfoss 2017-04 17

Povezivanje

Povezivanje, donji nivo Povezivanje, gornji nivo

DO1-DO5:

Svi 24 V ili

svi 230V a.c.

DO6:
24 V a.c. ili
230 V a.c.

Upozorenje
Napajanje za AI se ne sme
deliti sa drugim kontrol­erima.

Napajanje

24 V a.c. ili 24 V d.c.

DO – Digitalni izlazi, 6 pcs. DO1 - DO6

DO6 je „solid state“ relej
Releji su smanjene strujne snage prema specificiranoj vred­nosti.
Ako je alarmni relej definisan, on će biti uključen u toku nor­malnog rada i on će se isključiti u slučaju aktivnog alarma ili
usled gubitka napajanje na kontroleru.

DO DO1-DO5 DO6
I Max. 5 A(2) Imax. = 0.5A

U Svi 24 V ilisvi 230 V AC

AKS 32R

AKS 32

Imin. = 50 mA
Leak<1.5 mA

24 V a.c.

230 V a.c.

ili

10-90% raciometrički

1-5 V

AI – Analogni ulazi, 4 kom. AI1 - AI4

AI1- Sc3: Pt 1000 ohm, AKS 11 ili AKS 21.
AI2 - Sd kompresor 1. NTC 86K ohm @ 25°C, sa digital scroll-a
AI3: Pritisni transmiter Po ili temperaturni senzor S4, Pt 1000
ohm
AI4: Pritisni transmiter Pc ili temperaturni senzor S7, Pt 1000
ohm

Pritisni transmiteri

• Raciometrički: 10-90% od napajanja, AKS 32R / 2050

• Signal: 1-5 V, AKS 32

• Strujni: 0-20 mA / 4-20 mA, AKS 33 (napajanje = 12 V)

DI – Digitalni ulazi - kontakti, 8 kom. DI1 - DI8

Povezivanje može biti kao isključivanje kontakta ili prekidanje
signala. Odabrati šta se aktivira tokom konfiguracije.
DI1-4: Zaštitni ulazi, kompresori 1,2,3 i 4
DI5: Zaštitni ulazi, ventilatori kondenzara
DI6: Spoljašnji Glavni prekidač
DI7: Noćni signal ili LP presostat
DI8 Generalni alarm or HP presostat

AO – Analogni izlazi, 2 kom. AO1 - AO2

Moraju se koristiti kada se koristi frekventni regulator ili EC
motori.
Omogućava 0-10 volti sa terminala COM i AO1 (kompresor), a
zatim COM i AO2 (ventilatori).

Modbus

AKS 33

0-20mA
4-20mA

Vrlo je važno da se instalacija komunikacionog kabla izvede
ispravno. Proveriti literaturu br. RC8AC.
Ne zaboravite na terminaciju bus mreže.

18 Uputstvo RS8GZ445 © Danfoss 2017-04 AK-PC 351

Kontrola kapaciteta za digital scroll kompre­sore

Samo DO6

Modulacija kapaciteta se vrši pomoću vremenskog intervala uključenosti i isključenosti kompresora "PWM period time". 100% kapac­iteta znači da je kompresor uključen celo vreme. Sama modulacija kapaciteta se reguliše pomoću isključivanja kompresora ("off time")
bypass ventilom u okviru zadatog intervala. Nema "hlađenja" kada je bypass ventil uključen (na "on").
Sam kontroler preračunava potreban kapacitet i onda će ga menjati prema vremenu uključenja ventila za kontrolu kapaciteta.
Postavljena je granica za minimalni kapacitet tako da rashladni kapacitet ne ide ispod 10%. Ovo je postavljeno zato što se kompresor ne
može hladiti sam. Ta vrednost se može podići ako je to neophodno.
Na sličan način se kapacitet može ograničiti tako da kompresor nema 100% kapaciteta. Obično nije neophodno da se ograničava max.
kapacitet.

Sd praćenje
Kada se vrši regulacija uz praćenje Sd temperature, jedan od tri kompresora će povećati kapacitet u slučaju da se temperatura približi
graničnoj vrednosti za Sd. Ovo će rezultirati boljim hlađenjem digital scroll kompresora.

Hlađenje
Nema hlađenja

PWM vreme perioda

PWM Min. Ciklus

PWM Max. Ciklus

Stream kompresor

Pulsni signal PWM se takođe može koristiti za upravljanje jednog „stream“ kompresora sa jednim rasteretnim ventilom.
Kapacitet kompresora je podeljen na do 50% na jednom releju i preostalih 50-100% za rasteretni ventil. Rasteretni ventil je povezan na
DO6.
Sd se može pratiti kao i za scroll kompresor.

Ubrizgavanje „off“

Elektronski ekspanzioni ventili u rashladnim sistemima moraju biti zatvoreni kada su svi kompresori sprečeni da startuju (nemaju
uslov za rad). Kao rezultat, isparivači se neće puniti tečnošću i tako potopiti kompresor kada ponovo startuje proces regulacije.
Funkcija može biti aktivirana preko monitoring sistema.

AK-PC 351 Uputstvo RS8GZ445 © Danfoss 2017-04 19

Podaci

Napajanje

4 analognih ulaza

8 digitalnih ulaza

Relejni izlaz za
kontrolu kapaciteta

2 naponska izlaza 0-10 V d.c. Ri = 1kohm
Komunikacioni

protokol

Spoljašnji radni uslovi

Zaštita IP 20
Težina 0,2 kg
Montaža DIN-šina
Konektori - terminali max. 2.5 mm 2 multi core

Sertifikati

Pritisni transmiter / temperaturni senzor

Pogledajte katalog RK0YG...

24 V a.c. +/-15% 50/60 Hz, 9 VA
24 V d.c. (20-60 V ), 9 VA

Merenje pritiska:
Raciometrički pritisni transmiter tip AKS 32R
1-5 volt pritisni transmiter tip AKS 32
0-20 (4-20) mA pritisni transmiter tip AKS 33

Merenje temperature:
Pt 1000 ohm/0°C
NTC - 86K sa digital scroll / stream

Od kontaktnih funkcija
Npr. od:
Start/stop za regulaciju
Praćenje sigurnosnih krugova
Funkcija generalnog alarma

kontrolu kapaciteta
SPDT (5A)

1 kom. Solid State
PWM za scroll –
rasteretni vent.

Modbus
za AK-SM 800

-20 - 60°C, u toku rada

-40 - 70°C, u toku transporta
20 - 80% Rh, bez kondenzacije
Bez uticaja udara /vibracija

EU Nisko Naponska Direktiva i EMC zahtevi i CE­označavanje odgovara sa
LVD testiranjem prema EN 60730-1 i EN 60730­2-9
EMC - testirano EN61000-6-2 i 3
UL odobrenje

AC-1: 5 A (ohmic)
AC-15: 2 A (inductive)

Imax. = 0.5A
Imin. = 50 mA.
Leak<1.5 mA
Nije zaštićen od kratkog
spoja

Montaža /Dimenzije

Montaža samo na DIN šinu (IP 20)

Kapacitivno opterećenje

Releji ne smeju da se koriste za direktno povezivanje kapacitivnog opterećenja kao
što su LED lampice i kontrole za uključivanje i isključivanje EC motora.
Sva opterećenja sa prekidačkim napajanjem moraju da se povežu sa odgovarajućim
ili sličnim kontaktorom.

20 Uputstvo RS8GZ445 © Danfoss 2017-04 AK-PC 351

Naručivanje

Tip Funkcija Upravljanje Napajanje Kodni broj

AK-PC 351 Kontroler kapaciteta Sa tasterima i ekranom 24 V 080G0289

AK-PC 351 Uputstvo RS8GZ445 © Danfoss 2017-04 21

Spisak literature

Uputstvo za instalaciju i proširene funkcije RC8AC

Ovde se može videti kako se izvodi pravilno povezivanje
komunikacione mreže za ADAP-KOOL® Rashladne upravljačke
sisteme.

Upozorenja za instalaciju

Slučajna oštećenja, loša montaža, ili uslovi na terenu, mogu dovesti
do kvara kontrolnog sistema i na kraju dovesti do potpunog
zaustavljanja celog rashladnog sistema.
Sve moguće zaštitne mere su preduzete za naše proizvode da bi se
ovo sprečilo. Međutim, pogrešna montaža, na primer, ipak može
predstavljati problem. Električni kontroleri nisu zamena za nor­malno, dobro inženjersko projektovanje.
Danfoss neće biti odgovoran za bilo koji proizvod, ili komponentu,
pokvarenu kao rezultat gore navedenih oštećenja. Obaveza
montažera je da proveri detaljno instalaciju, i da ugradi sve ne­ophodne zaštitne uređaje.
Posebna pravila su neophodna za slanje signala kontroleru kada
je kompresor zaustavljen i za slučajeve kada su neophodni usisni
akumulatori ispred kompresora.
Vaš lokalni predstavnik Danfoss-a će biti na raspolaganju za dalje
savete, itd.

Danfoss ne može preuzeti odgovornost za moguće greške u katalozima, brošurama i drugom štampanom materijalu. Danfoss zadržava pravo da izmeni svoje proizvode bez obaveštenja. Ovo se takođe
primenjuje za proizvode koji su naručeni, a da takve alternacije mogu biti izvedene tako da dodatne izmene nisu neophodne u već postojećim specifikacijama koje su već dogovorene.
Svi zaštitni znaci vlasništvo su (istim redosledom) odgovarajućih preduzeća Danfoss. Danfoss oznake i logotipi su zaštitni žigovi preduzeća Danfoss A/S. Sva prava zadržana.

22 Uputstvo RS8GZ445 © Danfoss 2017-04 AK-PC 351

ADAP-KOOL®
