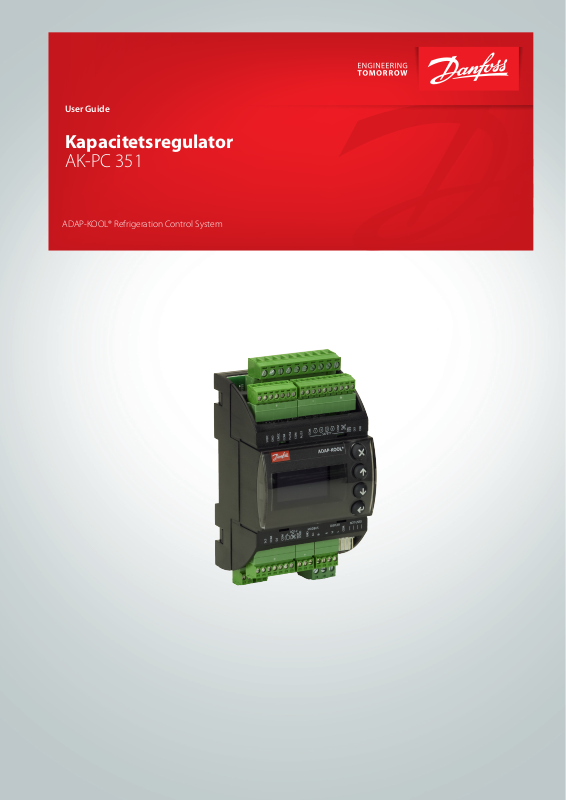

User Guide
Kapacitetsregulator
AK-PC 351
ADAP-KOOL® Refrigeration Control System
Introduktion
Anvendelse
Regulatoren anvendes til kapacitetsregulering af kompressorer og
kondensatorer på mindre køleanlæg. Der kan max. reguleres på 4
kompressorer og en kondensator. Fx:
• Én sugegruppe + én kondensatorgruppe, max. 6 trin ialt
• Én kompressorgruppe, max. 4 trin
• Én kondensatorgruppe, max. 4 trin
Fordele
• Energibesparelse gennem:
- Sugetryksoptimering
- Nathævning
- Flydende kondenseringstryk
Ind- og udgange
Der er et begrænset antal ind-og udgange til rådighed.
Men indenfor hver signaltype kan der tilsluttes følgende:
• Analoge indgange, max. 4 stk.
Signal fra 2 tryktransmitterer og 2 temperaturfølere
• Digitale indgange, max. 8 stk.
Signal fra sikkerhedsautomatik, ekstern start/stop, natsignal,
generel alarm.
• Relæudgange, max. 5 stk.
Kobling af kompressorer, kondensatorblæsere, alarmrelæ
• Solid state udgang, 1 stk.
Styring af bypass på en digital scroll eller til styring af aflastningen på en stream kompressor. Hvis udgangen ikke benyttes til
denne funktion, kan den anvendes som en almindelig relæudgang
• Analoge udgange, 2 stk.
Hastighedsstyring af kompressor og kondensatorblæsere.
Betjening
Opsætning og den daglige betjening kan foretages direkte på
regulatoren.
Under opsætningen vil displaybillederne tilpasse sig, så kun de
relevante billeder bliver åbnet op for yderlig indstilling og slutbrugerbetjening.
Betjeningen er beskyttet af password, og der kan gives adgange
på tre niveauer.
Der er lagt flere sprog ind i regulatoren. Ved opsætningen vælges
det ønskede.
Datakommunikation
Der er indbygget Modbus datakommunikation og regulatoren
kan kobles op til en Systemenhed type AK-SM 800.
2 User Guide RS8GZ401 © Danfoss 2017-04 AK-PC 351
Sugegruppe
Kompressortyper
Der kan reguleres med følgende kompressorkombinationer:
• Enkelttrins kompressorer
• Hastighedsstyret kompressor sammen med enkelttrins
• Digital scroll kompressor sammen med enkelttrins
• Stream 4 cylinder kompressor sammen med enkelttrins
• Kompressorer med lige mange aflastninger.
Kapacitetsregulering
Den indkoblede kapacitet styres af signaler fra den tilsluttede tryktransmitter eller temperaturføler og den indstillede reference.
Uden om referencen indstilles en neutralzone.
I neutralzonen styres trykket af den regulerende kompressor. Når
den ikke længere kan holde trykket indenfor neutralzonen, vil
regulatoren udkoble eller indkoble næste kompressor i rækken.
Når der ud- eller indkobles yderligere kapacitet, vil kapaciteten fra
den regulerende kompressor blive ændret tilsvarende, så trykket holdes indenfor neutralzonen (kun hvor kompressoren har
variabel kapacitet).
- Når trykket er højere end "referencen + halv neutralzone" tillades
indkobling af næste kompressor (pil op).
- Når trykket er lavere end "referencen - halv neutralzone" tillades
udkobling af en kompressor (pil ned).
- Når trykket er indenfor neutralzonen fortsættes med de nuværende indkoblede kompressorer.
Reguleringsføler
En sugegruppe reguleres normalt efter signal fra tryktransmitteren Po.
Hvis der reguleres på en brine, skal S4 føleren være den regulerende føler. Som frostsikring kan der tilsluttes en ekstern lavtrykspressostat på DI7.
Referencen
Der kan reguleres med en fast indstillet reference, eller der kan
reguleres med en variabel reference. Den variable reference kan
fx ske med nathævning eller Po optimering. Her indstilles et
setpunkt, hvortil der adderes et bidrag fra Po optimeringen eller
nathævningen. Dette bidrag kan hæve eller sænke referencen alt
efter det øjeblikkelige kølebehov.
For at begrænse referencen mod for høje eller lave værdier, skal
der indstilles en max. grænse og en min. grænse.
Po ref.
Max.
Min.
AK-PC 351 User Guide RS8GZ401 © Danfoss 2017-04 3
Kondensator
Blæserstyring
Blæserne kan styres trinvis af regulatorens relæer, eller de kan
hastighedsstyres af regulatorens analoge udgang.
Hastighedsstyringen kan ske via en frekvensomformer type VLT.
Hvis blæserne er med EC-motorer kan 0-10 V signalet anvendes
direkte.
Regulering
Der reguleres efter signal fra tryktransmitteren Pc eller en medietemperaturføler S7. Signalet holdes op imod reguleringsreferencen.
Reguleringsreferencen kan stamme fra en eller flere af de følgende funktioner:
• Fast indstillet reference.
• Variabel reference, der vil følge udetemperaturen. Når udetemperaturen falder, vil referencen falde tilsvarende.
Denne variable reference kræver, at der monteres en udetemperaturføler Sc3. Følerens skal placeres, så den registrerer korrekt
udetemperatur. Dvs. i skygge for sollys og ved lufttilgangen til
kondensatoren.
Denne regulering kræver, at der indstilles en min. og en max.
reference, så reguleringen holdes indenfor de givne rammer.
Medietemperatur
Hvis der skal reguleres på en medietemperatur, skal reguleringsføleren vælges til S7. Denne temperaturføler skal placeres i det
ønskede medie.
Højtryks overvågningen kan ske med en ekstern højtrykspressostat på DI8.
Max. ref.
Min. ref.
4 User Guide RS8GZ401 © Danfoss 2017-04 AK-PC 351
Sikkerhedsfunktioner
Min/Max sugetryk Po
Sugetrykket bliver løbende registreret.
Kommer den målte værdi under den indstillede minimumgrænse,
vil kompressorerne straks blive udkoblet.
Hvis den kommer over den indstillede max. værdi, vil der blive
afgivet en alarm, når en tidsforsinkelse er passeret.
Max kondenseringstryk Pc
Hvis kondenseringstrykket nærmer sig den øvre tilladelige værdi,
vil reguleringen indkoble alle kondensatorblæsere for at holde
trykket nede. Samtidig bliver en del af kompressorkapaciteten udkoblet. Hvis trykket forbliver i nærheden af grænseværdien, bliver
endnu flere kompressorer udkoblet.
Passeres grænseværdien, vil alle kompressorer blive udkoblet
straks.
LP-switch
On/Off signal på DI7-indgangen
Hvis der modtages signal, vil alle kompressorer blive stoppet
øjeblikkelig.
Når signalet igen ernes, bliver kapaciteten reguleret op igen.
HP-switch
On/Off signal på DI8-indgangen
Hvis der modtages signal, vil alle kompressorer blive stoppet
øjeblikkelig. Blæserkapaciteten vil blive hævet alt efter hvor meget Pc målingen ligger over referencen .
Når signalet igen ernes, bliver kapaciteten reguleret op igen.
Max trykgastemperatur Sd for digital scroll / stream
Temperaturføler på en AI-indgang.
Der kan modtages signal fra en Pt 1000 ohm føler på trykrøret.
Hvis temperaturen nærmer sig den indstillede max. temperatur,
vil kompressorkapaciteten blive hævet, så kompressoren kan køle
sig selv.
Hvis temperaturen når helt op på den indstillede max. temperatur,
bliver kompressorerne stoppet.
Følerfejl
Hvis der registreres et manglende signal fra en af de tilsluttede
temperaturfølere eller tryktransmittere, vil der blive afsendt en
alarm.
• Ved Po fejl (S4 fejl) reguleres der videre med indstillet kapacitet
i dagdrift (fx 50%) og en indstillet kapacitet i natdrift (fx 25%) dog minimum et trin.
• Ved Pc fejl indkobles der kondensatorkapacitet, der svarer til hvor
meget kompressorkapacitet, der er indkoblet. Kompressorreguleringen forbliver normal.
• Ved fejl på Sd føleren bortfalder sikkerhedsovervågningen af
trykgastemperaturen.
• Ved fejl på udetemperaturføleren Sc3 anvendes den faste indstillingsværdi som reference.
NB: En fejlbehæftet føler skal være OK i 10 min. inden en føler-
alarm afmeldes.
Generel DI alarm
On/off signal på DI8-indgangen
Hvis indgangen benyttes som en generel alarmindgang, kan der
tilknyttes alarmtekst og forsinkelsestid.
Alarm og tekst vil fremkomme, når forsinkelsestiden er udløbet.
AK-PC 351 User Guide RS8GZ401 © Danfoss 2017-04 5
Displayoversigt
Slutbrugeroversigt
Billederne i den daglige brugerflade vil være afhængig af hvordan opsætningen er foretaget. De vil vise hvad, der reguleres på.
Fx: Én sugegruppe, én kondensatorgruppe eller en kombination. Se eksemplerne herunder:
1 sugegruppe
1 kondensator-
gruppe
1 sugegruppe og
1 kondensator-
gruppe
Tryk på "Enter"
for at komme til oversigten
Vælg en linie og
tryk "Enter"
Status = enten 1 sugegruppe eller 1 kondensatorgruppe eller Både sugegruppe og
kondensatorgruppe
Parametre
Når der er alarm fra regulatoren, skal du trykke
hen til dette billede for at se alarmteksten.
Adgang til menuen vil kræve password.
Niveau 1: Kun se (100)
Niveau 2: Ændre værdier (200)
Niveau 3: Ændre opsætning (300).
6 User Guide RS8GZ401 © Danfoss 2017-04 AK-PC 351
Opsætningsoversigt
Der er 2 måder, som regulatoren kan sættes op på. Vælg den der er lettest for dig. Enten "Wizard" eller gennemgang af "alle parametre".
Startbillede ved levering
Tryk på "Enter" Hold "Enter" nede i 2
sekunder for at komme til
Password
Password ved levering er 300.
Brug piletasterne til indstilling af
password. Afslut med "Enter"
Vælg en opsætningsmåde.
Afslut med "Enter"
Betjeningsprincip
1. Vælg position med piletaster
2. Vælg med "Enter"
3. Retur med "Kryds" X
Wizard
Her bliver du ledt igennem en række indstillinger, hvorefter regulatoren er klar til start.
Her er vist billede 1 ud af 22.
Hovedmenu
Første indstilling er anlægstypen
Når anlægstypen er valgt,
vil det åbne op for flere
indstillinger.
Fx
Fortsæt med de næste
menuer.
Alle indstillinger er forklaret på de efterfølgende
sider.
Her er der følgende indstillingsmuligheder:
• Comp. + Cond. = sugegruppe og kondensator
• Condenser = kun kondensator
• Compressor = kun sugegruppe
• None
AK-PC 351 User Guide RS8GZ401 © Danfoss 2017-04 7
Menu
Start/stop
Plant type
Suction
Main switch Hovedafbryder
Her kan reguleringen startes og stoppes.
Konfigurationsindstillinger vil kræve, at reguleringen er stoppet.
Hvis du prøver at foretage en konfigurationsindstilling, når reguleringen er startet, vil regulatoren spørge om reguleringen skal stoppes.
Når alle indstillinger er foretaget, og hovedafbryderen indstilles til "ON", vil regulatoren åbne
op for visning af de forskellige målinger. Reguleringen vil starte. (Hvis der er defineret en
Ekstern hovedafbryder, skal den også være "ON", inden reguleringen starter.)
Extern Main swich Ekstern hovedafbryder
På DI6 kan der tilsluttes en ekstern afbryder, hvor reguleringen kan startes og stoppes.
Hvis der ikke tilsluttes en afbryder, skal indgangen kortsluttes.
Både den interne og den eksterne hovedafbryder skal være ON, før reguleringen starter.
Select Plant type Anlægsindstilling
Der skal reguleres på:
• Kompressorgruppe
• Kondensatorgruppe
• Én kompressorgruppe + Én kondensatorgruppe
Refrigerant type Kølemiddelindstilling
Inden kølingen kan startes, skal kølemidlet defineres. Der kan vælges følgende kølemidler:
R12, R22, R134a, R502, R717, R13, R13b1, R23, R500, R503, R114, R142b, Brugerdefineret,
R32, R227, R401A, R507, R402A, R404A, R407C, R407A, R407B, R410A, R170, R290, R600,
R600a, R744, R1270, R417A, R422A, R413A, R422D, R427A, R438A, R513A(XP10), R407F,
R1234ze, R1234yf, R448A, R449A, R452A.
Advarsel: Forkert valg af kølemiddel kan medføre skade på kompressoren.
Andre kølemidler: Her vælges indstilling "Brugerdefineret", og derefter skal der indstilles tre
faktorer - fac1, fac2 og fac3 og evt. temperaturglid.
Unit of setpoint Referenceindstillinger og udlæsninger defineres til mætningstemperatur eller til tryk
Vælg imellem tryk eller mætningstemperatur.
(Indstilles ved førstegangsopsætning og må ikke ændres efterfølgende.)
Mains frequency Frekvens
Indstil netfrekvensen
Alarm output Alarmrelæ
Her defineres et alarmrelæ, som bliver aktiveret ved alarmer.
Vælg hvilken alarmprioritet, der skal aktivere relæet
• Ingen relæ
• Kritiske alarmer
• Kritiske og alvorlige alarmer
• Alle alarmer
Vælg om relæet skal være aktiv (trukket), når alarmen er ON, eller når alarmen er OFF.
(Hvis alle relæer benyttes til start/stop af kompressorer og kondensatorblæsere, vil det ikke
være muligt at anvende et alarmrelæ.)
Control status Status på reguleringen
Control status Her kan du aflæse status for reguleringskredsen, fx:
No comp=ingen kapacitet til rådighed (fejl). Normal=regulering. Alarm comp=alarmsituation
hvor kompressorerne ikke kan startes. ON timer=afventer timerfunktion. Start timer=
afventer timerfunktion. Normal ctrl=regulerer i neutralzonen. Inj. ON delay=afventer
tidsforsinkelse, Cascade=slave eller master. 1st comp. del=afventer første kompressor timer.
Pump down=suger ned til den indstillede grænse inden kompressoren stoppes. Sensor
error=nødkøling pga. defekt signal. Load shed=strømbegrænserfunktionen er aktiv. Sd
High=temperaturovervågningen griber ind i reguleringen. Pc High= temperaturovervågnin-
gen griber ind i reguleringen. Manual ctrl=manuel drift. Main switch off=stoppet regulering.
Actuel zone Her kan du aflæse, hvor reguleringen er i forhold til referencen:
P0-error: Der er ingen regulering
- Zone: Det ønskede tryk er under neutralzonen
NZ: Trykket er i neutralzonen
+ Zone: Det ønskede tryk er over neutralzonen
Control temp. /
Her aflæses reguleringsfølerens aktuelle værdi
Control pres.
Reference Her aflæses den samlede reguleringsreference
Running capacity Her aflæses hvor meget kapacitet, der er indkoblet i % af det totale
SW: 1.2x
On / Off
Fab: None
Fab: None
Temp. / tryk
Fab: Saturated
50 Hz / 60 Hz
Fab: 50 Hz
DO-demand
Fab: No relay
8 User Guide RS8GZ401 © Danfoss 2017-04 AK-PC 351
Requested capacity Her aflæses hvor meget kapacitet, der ønskes indkoblet i % af det totale
No. of running comp. Her aflæses hvor mange kompressorer, der er i drift
Po Pressure Her aflæses det målte tryk ved tryktransmitteren Po
To Saturated temp. Her aflæses det målte Po tryk men omregnet til temperatur
S4 media temp. Her aflæses S4 følerens aktuelle værdi
MC Po offset Her aflæses hvor stor en referenceforskydning på Po, der ønskes fra systemenheden (suge-
tryksoptimeringsfunktion)
Pc Pressure Her aflæses det målte tryk ved tryktransmitteren Pc
Tc Saturated temp. Her aflæses det målte Pc tryk men omregnet til temperatur
Day / Night status Her aflæses status på dag/nat funktionen
LP switch Her aflæses status på den tilsluttede lavtrykskontakt
HP switch Her aflæses status på den tilsluttede højtrykskontakt
Injection ON Her aflæses status på injection ON signalet, der sendes til fordamperstyringer via systemen-
heden
MC Night Setback Her aflæses status på nathævningssignalet, der modtages fra systemenheden
Control settings Reguleringsindstillinger
Control mode Reguleringsform
Reguleringen er normalt "Auto", men kan ændres til "Off" eller "Manuel".
Ved indstilling til "Manuel" kan kapaciteten derefter tvangsindstilles i %.
Setpoint Her indstilles setpunktet for reguleringen. (Reguleringsreferencen = setpunkt + forskellige
offset)
Offset kan stamme fra et nathævningssignal eller fra en overstyringsfunktion på systemen-
heden.
Neutral zone Her indstilles neutralzonen omkring referencen. Se også illustrationen side 3
Night offset Indstil evt. en værdi som referencen skal hæves med om natten.
Bibehold indstillingen til 0, hvis der reguleres med Po optimering fra en systemenhed.
Max Reference Her indstilles hvor høj en reguleringsreference, der kan tillades
Min Reference Her indstilles hvor lav en reguleringsreference, der kan tillades
PI control selection Her indstilles hvor hurtigt PI-reguleringen skal reagere. 1 = langsom. 10 = meget hurtig.
(Ved indstilling 0 "Custom" bliver der åbnet op for special-indstillinger. Kp, Tn og tidsindstil-
linger omkring neutralzonen. De er kun for uddannet personale.)
First step runtime Ved en opstart skal kølesystemet have tid til at falde til ro inden PI reguleringen overtager
reguleringen og kan indkoble næste kompressortrin.
Her indstilles tiden inden næste kompressor må startes.
Pump down Pump down funktion
For at undgå for mange kompressor start/stop ved lav belastning, er det muligt at definere en
pump down funktion for den sidste kompressor. Her vil kompressoren først blive koblet ud,
når det aktuelle sugetryk er nede på den indstillede "Pump down limit Po".
(Indstillingen skal være højere end sikkerhedsgrænsen for lavt sugetryk ”Po Min Limit”.)
Emergency cap. day Nødkapacitet ved fejl på reguleringsføleren (sugetryksføleren)
Indstil den ønskede kapacitet, der skal gælde under dagdrift.
Emergency cap. night Nødkapacitet ved fejl på reguleringsføleren (sugetryksføleren)
Indstil den ønskede kapacitet, der skal gælde under natdrift.
Comp. start delay Forsinkelse af kompressorstart efter tvangslukning af ekspansionsventiler (ved afslutning af
forced close signal)
Forsinkelsen gør, at systemenheden får sendt et startsignal til alle de implicerede fordamper-
styringer, inden den første kompressoren startes.
Injection OFF delay Forsinkelse af tvangslukning af ekspansionsventiler, hvis reguleringen kalder på indkobling af
kompressorer, men kompressorerne er i en låst situation, så de ikke må starte.
MAN / OFF / AUTO
Fab: AUTO
Min: 0 %
Max: 100%
Min: -80°C (-1.0 bar)
Max: 30°C (50 bar)
Fab: -15°C (3.5 bar)
Min: 0,1 K (0.1 bar)
Max: 20 K (5.0 bar)
Fab: 6 K (0.4 bar)
Min: -25 K (-5.0 bar)
Max: 25 K (5.0 bar)
Fab: 0 K (0.0 bar)
Min: -50°C (-1.0 bar)
Max: 80°C (50.0 bar)
Fab: 80°C (40.0 bar)
Min: -80°C (-1.0 bar)
Max: 25°C (40.0 bar)
Fab: -80°C (-1.0 bar)
Min: 0 (custom)
Max: 10
Fab: 5
Min: 0 s
Max: 300 s
Fab: 120 s
Yes /No
Fab: No
Min: -80°C (-1.0 bar)
Max: 30°C (50.0 bar)
Fab: -40°C (0.3 bar)
Min: 0 %
Max: 100%
Fab: 50%
Min: 0 %
Max: 100%
Fab: 25%
Min: 0 s
Max: 180 s
Fab: 30 s
Min: 0 s
Max: 300 s
Fab: 120 s
AK-PC 351 User Guide RS8GZ401 © Danfoss 2017-04 9
Configuration Konfiguration
Control sensor Vælg reguleringsføler for sugekredsen:
• Tryktransmitter Po - Ratiometric (AKS 32R), 1-5V (AKS 32), 0-20mA, 4-20mA (AKS 33)
• Temperaturføler S4 (brine-regulering) (Pt 1000 ohm).
Po sensor max range Tryktransmitterens arbejdsområde
Indstil tryktransmitterens øvre værdi. Indstilles i relativ tryk.
AI-demand
Po / S4
Fab: Po ratiometric
Min: -1 bar
Max: 159 bar
Fab: 12 bar
Po sensor min range Tryktransmitterens arbejdsområde
Indstil tryktransmitterens nedre værdi. Indstilles i relativ tryk.
Compressor mode Indstil hvilken type kompressor, der skal reguleres med:
None;
1 single, 2 single, 3 single, 4 single
1 speed, 2 speed, 3 speed, 4 speed,
1 digital, 2 digital, 3 digital
1 stream, 2 stream, 3 stream
1x1 unload, 1x2 unload, 1x3 unload, 2x1 unload
Application
Single step 1 single
2 single
3 single
4 single
Speed på den
1 speed
første. Derefter
single step
2 speed
3 speed
4 speed
Digital scroll
1 digital
(stream) på
den første.
2 digital
Derefter single
step
3 digital
Min: -1 bar
Max: 159 bar
Fab: -1 bar
DO-demand
AO-demand
Fab:
2 digital
Kompressorer
1x1 unload
med aflastning
1x2 unload
1x3 unload
2x1 unload
Lead comp. size Indstil nominel kompressorkapacitet på den første kompressor (den er defineret under
"Compressor mode")
Dvs. kapaciteten på enten en "Digital scroll", "Stream", "Variable speed".
Comp. size Indstil nominel kompressorkapacitet på de øvrige kompressorer
Ved single step only: Alle er af samme størrelse, også den første.
Ved Unloader all: Alle er af samme størrelse, også den første.
VSD Min. speed Ved speed
Min. hastighed for hastighedsstyret kompressor.
VSD Start speed Ved speed
Minimum hastighed, når kompressoren skal starte (skal indstilles til en højere værdi end “VSD
Min. speed”)
VSD Max speed Ved speed
Højest tilladte hastighed for kompressoren
PWM period time Ved Scroll og Stream
Indstil periodetiden for by-pass ventilen (on tid + off tid)
Min: 1 kW
Max: 100 kW
Fab: 1 kW
Min: 1 kW
Max: 100 kW
Fab: 1 kW
Min: 10 Hz
Max: 60 Hz
Fab: 30 Hz
Min: 20 Hz
Max: 60 Hz
Fab: 45 Hz
Min: 40 Hz
Max: 120 Hz
Fab: 60 Hz
Min: 10 s
Max: 40 s
Fab: 20 s
10 User Guide RS8GZ401 © Danfoss 2017-04 AK-PC 351
PWM Min cycle Ved Scroll
Mindste kapacitet i periodetiden. (Uden en mindste kapacitet vil kompressoren ikke blive
kølet.)
PWM start cycle Ved Scroll
Start kapacitet. Kompressoren vil først starte, når kapacitetsbehovet når op på værdien.
PWM Max cycle Ved Scroll
Begrænsning af kapaciteten i periodetiden. Ved en indstilling på 100% er der ingen begrænsning.
Comp. 1 Sd temp. Ved Scroll og Stream
Vælg om regulatoren skal overvåge trykgastemperaturen Sd fra en digital scroll eller en
stream kompressor (NTC 86K eller Pt 1000 ohm).
Comp. 1 Sd max. Ved Scroll og Stream og ja til "Comp.1 Sd temp"
Indstil den maksimale Sd temperatur.
Compressor timers Kompressor timere
Lead comp. Min ON Min. On-tid for første kompressor
Her indstilles en tvungen on-tid, hvor kompressoren skal være i drift, inden den igen tillades
off. Indstillingen er til for at undgå pjatkørsel.
For at forhindre kompressorsammenbrud skal indstillingen ske i henhold til kompressorleverandørens krav.
Lead comp. Min OFF Min. Off-tid for første kompressor
Her indstilles en tvungen off-tid, hvor kompressoren skal være i off, inden den igen tillades
on. Indstillingen er til for at undgå pjatkørsel.
Lead comp. Restart Min. periodetid for genstart af den første kompressor
Her indstilles en tvungen off-tid, hvor kompressoren skal være i off, inden den igen tillades
on. Indstillingen er til for at undgå pjatkørsel.
For at forhindre kompressorsammenbrud skal indstillingen ske i henhold til kompressorleverandørens krav.
Lead comp. Safety
delay
Forsinkelsestid inden kompressor nr. 1 kobles ud på sikkerhed
Tiden starter, når der modtages signal på sikkerhedsindgangen for kompressoren.
Comp. Min ON Min On-tid for resterende komperessorer
Her indstilles en tvungen on-tid, hvor kompressoren skal være i drift, inden den igen tillades
off. Indstillingen er til for at undgå pjatkørsel.
Comp. Min OFF Min Off-tid for resterende komperessorer
Her indstilles en tvungen off-tid, hvor kompressoren skal være i off, inden den igen tillades
on. Indstillingen er til for at undgå pjatkørsel.
Comp. Restart Min. periodetid for genstart af resterende kompressorer
Her indstilles en tvungen off-tid, hvor kompressoren skal være i off, inden den igen tillades
on. Indstillingen er til for at undgå pjatkørsel.
Comp. Safety delay Forsinkelsestid inden kompressorer kobles ud på sikkerhed
Tiden starter, når der modtages signal på sikkerhedsindgangen for kompressoren.
Compressor status Kompressorstatus
Comp. 1 Sd gas Her aflæses kompressorens Sd temperatur
Comp. 1 status Her aflæses driftsstatus for kompressor 1. Følgende informationer kan forekomme:
Power up=opstart. Off= kompressor stoppet. Manual ctrl=kompressoren styres manuelt.
Cut out on safety=stoppet pga. signal på DI-indgang. Restart timer=afventer udløb af
tidsforsinkelse. Ready=klar til starte. Min OFF timer=afventer udløb af tidsforsinkelse.
Min. ON timer=afventer udløb af tidsforsinkelse. Full load=kompressoren arbejder 100%.
Running=kompressoren kører. Disabled=stoppet pga. service
Comp. 2.... Samme funktion for de resterende kompressorer
Compressor capacity Kompressorkapacitet
Comp. 1 cap Her aflæses kompressorens indkoblede kapacitet (0-100%)
Comp. 2...... Samme funktion for de resterende kompressorer
Compressor runhours Kompressor køretider
Reset runtime Her nulstilles alle de efterfølgende kompressorers timetællere og starttæller
Comp.1 Runtime Her aflæses kompressorens samlede driftstid i timer
Comp.2..... Samme funktion for de resterende kompressorer
Min: 10%
Max: 50%
Fab: 10%
Min: 10%
Max: 60%
Fab: 30%
Min: 60%
Max: 100%
Fab: 100%
AI-demand
No / Yes
Fab: No
Min: 0°C
Max: 195°C
Fab: 125°C
Min: 0 min
Max: 60 min
Fab: 0 min
Min: 0 min.
Max: 30 min
Fab: 0 min
Min: 1 min.
Max: 60 min
Fab: 4 min
Min: 1 min.
Max: 10 min
Fab: 1 min
Min: 0 min.
Max: 60 min
Fab: 0 min
Min: 0 min.
Max: 30 min
Fab: 0 min
Min: 1 min.
Max: 60 min
Fab: 4 min
Min: 1 min.
Max: 10 min
Fab: 0 min
AK-PC 351 User Guide RS8GZ401 © Danfoss 2017-04 11
Condenser
Compressor service Kompressor service
Comp.1 out of service Kompressoren kan tages ud af drift, så regulatoren regulerer uden denne kompressor.
No = Normal regulering
Ja = Der reguleres uden denne kompressor, og der kommer ingen alarmer fra den.
Comp.2..... Samme funktion for de resterende kompressorer
Control status Status på reguleringen
Control status Her kan du aflæse status for kondensatorkredsen, fx:
• Main switch = OFF
• Capacity control is ready
• Capacity control is in normal run mode
• Capacity control is set in manual control mode
• Capacity forced to 100% due to High Pc/High Sd prevention functions
• Capacity forced to 100% due to external HP switch/HP safety/Sd safety limit violation
Control temp. /press. Her aflæses reguleringsfølerens aktuelle værdi
Reference Her aflæses den samlede reguleringsreference
Running capacity Her aflæses hvor meget kapacitet, der er indkoblet i % af det totale
Requested capacity Her aflæses hvor meget kapacitet, der ønskes indkoblet i % af det totale
No. of running fans Her aflæses hvor mange blæsere, der er i drift
Tc Saturated temp. Her aflæses det målte Pc tryk men omregnet til temperatur
Pc Pressure Her aflæses det målte tryk ved tryktransmitteren Pc
S7 Media Her aflæses den målte medietemperatur med føleren S7 (kun hvis S7 er valgt til regulerings-
føler under "Fan configuration")
Sc3 air on cond. Her aflæses den målte udetemperatur med føleren Sc3
HP safety switch Her aflæses status på HP safety switch
Day / Night status Her aflæses status på dag/natfunktionen
Control settings Reguleringsindstillinger
Control mode Reguleringsform
Reguleringen er normal "Auto", men kan ændres til "Off" eller "Manuel".
Ved indstilling til "Manuel" kan kapaciteten derefter tvangsindstilles i %.
Setpoint Her indstilles setpunktet for kondensatorreguleringen.
Indstil også en værdi, hvis der reguleres med flydende reference. (Setpunktsværdien benyttes
ved fejl på udetemperaturføleren.)
Sc3 offset Temperatur offset ved regulering med flydende reference.
Reguleringsreferencen = Sc3 måling + Sc3 offset
Min. reference Her indstilles hvor lav en reguleringsreference, der kan tillades
Max. reference Her indstilles hvor høj en reguleringsreference, der kan tillades
Gain factor Kp Forstærkningsfaktor for PI reguleringen
Hvis Kp værdien sænkes, bliver reguleringen roligere
Integration time Tn Integrationstid for PI reguleringen
Hvis Tn værdien øges, bliver reguleringen roligere
Fan configuration Konfiguration af blæsere
Control sensor Vælg reguleringsføler for kondensatorkredsen:
• Tryktransmitter PC - Ratiometric (AKS 32R), 1-5V (AKS 32), 0-20mA, 4-20mA (AKS 33)
• Temperaturføler S7 (Pt 1000 ohm).
Pc sensor max range Tryktransmitterens arbejdsområde
Indstil tryktransmitterens øvre værdi. Indstilles i relativ tryk.
Pc sensor min range Tryktransmitterens arbejdsområde
Indstil tryktransmitterens nedre værdi. Indstilles i relativ tryk.
Yes /No
Fab: No
MAN / OFF / AUTO
Fab: AUTO
Min: 0 %
Max: 100%
Min: -25°C (-1.0 bar)
Max: 90°C (159 bar)
Fab: 35°C (15.0 bar)
Min: 0 K
Max: 20 K
Fab: 6 K
Min: -25°C (-1.0 bar)
Max: 100°C (159 bar)
Fab: 10°C (5.0 bar)
Min: -25°C (-1.0 bar)
Max: 100°C (159 bar)
Fab: 50°C (35.0 bar)
Min: 1
Max: 30
Fab: 10
Min: 30 s
Max: 240 s
Fab: 180 s
AI-demand
Pc / S7
Fab: Pc
Min: -1 bar
Max: 159 bar
Fab: 34 bar
Min: -1 bar
Max: 159 bar
Fab: -1 bar
12 User Guide RS8GZ401 © Danfoss 2017-04 AK-PC 351
Reference mode Her indstilles hvordan referencen for reguleringen skal være
Fan mode Konfiguration af blæsere:
Control type Normalt reguleres med PI-regulering, men reguleringen kan ændres til en P-regulering, hvis
VSD Start speed Her indstilles frekvensomformerens starthastighed.
VSD Min speed Her indstilles frekvensomformerens minimumshastighed.
Fan at comp. off Her defineres, om blæserne skal køre normalt, eller om de skal stoppe, når sidste kompresso-
Fan status Blæser status
Fan speed Her aflæses den aktuelle kapacitet på kondensatorblæserne i % (hastighedsstyring)
Fan 1 status Her aflæses status på trin 1 (trin 1 eller relæ til frekvensomformer)
Fan 2..... Her aflæses status på trin 2, 3 osv.
Safety monitoring
Po/S4 Min limit Sikkerhedsgrænse for Min Po
Po/S4 Max alarm Alarmgrænse for høj Po
Po/S4 Max delay Forsinkelsestid for afsendelse af en Po Max alarm
Pc max limit Sikkerhedsgrænse for max. Pc
Tc Max limit Sikkerhedsgrænse for max. Tc
S7 max limit Sikkerhedsgrænse for S7
Pc/S7 Max delay Tidsforsinkelse for Pc max alarm
Safety restart time Forsinket opstart efter sikkerhedsudkobling
Sensor alarm reset Nulstil alarm efter følerfejl
• Fast reference. Referencen vil her være det indstillede setpunkt
• Variabel reference. Her vil referencen følge udetemperaturen, der måles med Sc3.
Fan speed & DO: Hastighedsstyre blæsere via AO2 og start/stop via DO udgang.
Fan speed: Hastighedsstyre blæsere via AO2
4 Fan step: Trinkobling. Start/stop via 4 stk. DO udgange
3 Fan step: Trinkobling. Start/stop via 3 stk. DO udgange
2 Fan step: Trinkobling. Start/stop via 2 stk. DO udgange
1 Fan step: Trinkobling. Start/stop via 1 stk. DO udgang
Not used
Ved trinkobling bliver blæserne ind-og udkoblet sekventielt. Fx 123-321.
anlæggets udformning gør det nødvendigt.
• PI Ctrl: Her reguleres med så lille en afvigelse imellem referencen og målingen som muligt.
• P-band ctrl: Her indkobles kapaciteten efter proportionalregulering.
Værdien skal være højere end VSD-Min speed værdien.
Ved ønske om lav kapacitet vil denne min. hastighed blive opretholdt indtil ønsket kapacitet
når 0%. Herefter stoppes blæserne helt.
rer er stoppet. (Optimized = følger kompressorernes on/off.)
Registreres en lavere værdi, vil alle kompressorer blive udkoblet
Registreres en højere værdi, vil der blive afgivet en alarm
Hvis Pc overstiger den her indstillede værdi minus 3 K, vil hele kondensatorkapaciteten blive
indkoblet, og kompressorkapaciteten blive reduceret med 1/3 for hver 30 sekunder.
Hvis Pc overstiger grænseværdien vil hele kompressorkapaciteten blive udkoblet straks og en
alarm afgives, når forsinkelsestiden udløber.
Her udlæses den ovenstående indstilling Pc max limit omregnet til temperatur.
Hvis S7 overstiger den her indstillede værdi minus 3 K, vil hele kondensatorkapaciteten blive
indkoblet, og kompressorkapaciteten blive reduceret med 1/3 for hver 30 sekunder.
Hvis S7 overstiger grænseværdien vil hele kompressorkapaciteten blive udkoblet straks og en
alarm afgives, når forsinkelsestiden udløber.
Alarmen bliver først afsendt, når tidforsinkelsen er passeret.
Hvis der er sket en sikkerhedsudkobling pga. "Pc max limit" eller "Po min limit" skal kompressorne holdes stoppet i en periode. Her indstilles periodens længde.
Når der har været en følerfejl, skal der registreres et ok signal i et antal minutter, inden regulatoren nulstiller alarmen. Reguleringen genoptages så snart følersignalet er OK.
AI-demand
Setpoint / Floating
Fab: Setpoint
DO-demand
AO-demand
Fab: Fan speed&DO
P / PI
Fab: PI
Min: 0%
Max: 60%
Fab: 35%
Min: 0%
Max: 40%
Fab: 20%
Min: Normal ctrl.
Max: Optimized
Fab: Normal ctrl
Min: -120°C (-1.0 bar)
Max: 30°C (159 bar)
Fab: -40°C (0.5 bar)
Min: -30°C (-1.0 bar)
Max: 100°C (159 bar)
Fab: 100°C (5.0 bar)
Min: 0 min.
Max: 240 min.
Fab: 5 min.
Min: -1 bar
Max: 159 bar
Fab: 40 bar
-
Min: -50°C
Max: 100°C
Fab: 100°C
Min: 0 min.
Max: 240 min.
Fab: 0 min.
Min: 0 min.
Max: 60 min.
Fab: 1 min.
Min: 0 min.
Max: 30 min.
Fab: 10 min.
AK-PC 351 User Guide RS8GZ401 © Danfoss 2017-04 13
General functions
Digital input Digitale indgange
DI7 config DI7 indgangen kan vælges til:
DI8 config DI8 indgangen kan vælges til:
DI8 Alarm tekst Der kan vælges imellem følgende alarmtekster, når DI8 er valgt til generel alarm:
Di8 Alarm delay Forsinkelsestid for Di8 alarmen
System
Display Vælg visninger til displayet
Language Vælg imellem følgende sprog:
Engineering units Enhed
Pressure units Tryk-enhed (Alle trykudlæsninger og indstillinger er i relativ tryk.)
Temperature units Temperaturenhed
Screen saver time Screen saver tid
User logout time Log af tid
Display contrast Displayets kontrast.
Password Adgangskode
Password level 1
Password level 2
Password level 3
Network Netværk
Modbus Adresse Her indstilles regulatorens adresse, hvis regulatoren kobles op til en Systemenhed via data-
Baudrate Systemenheden kommunikerer normalt med 38.4
Serial mode Værdien må ikke ændres
Der er to generelle digitale indgange, der kan anvendes af regulatoren.
• Anvendes ikke
• Modtage natsignal. Signalet vil hæve sugetrykket med indstillet offset.
• Registrere signal fra en LP switch. Signalet vil få regulatoren til at stoppe alle kompressorer.
• Anvendes ikke
• Registrere signal fra en HP switch. Signalet vil starte en overstyring af blæserkapaciteten og
kompressorkapaciteten vil blive udkoblet.
• Registrering af en generel alarm.
Sammen med en generel alarm kan der tilknyttes en alarmtekst. Denne tekst kan ses i
displayet og den kan sendes til en systemenhed.
Generel alarm, Lavtryk, Højtryk, Høj temp, Lav temp, Olie niveau, Olie temp, Væske niveau,
Utæthed, Inverter fejl.
Engelsk, dansk, tysk, fransk, hollandsk, spansk, Italiensk, portugisisk, russisk, polsk, tjekkisk,
tyrkisk, kroatisk, serbisk, rumænsk eller ungarsk.
Vælg imellem SI eller Imperial (ved indstilling af kompressorkapacitet med USA værdier).
Vælg imellem bar eller PSIG.
Vælg imellem °C eller °F.
Hvis der ikke har været trykket på knapper i en given tid, vil lyset i displayet blive mindsket.
Ved ny aktivitet bliver lysniveauet igen hævet.
Hvis der ikke har været trykket på knapper i en given tid, vil displayet falde tilbage til oversigtsbilledet. Nyt Log on vil herefter være påkrævet.
Ændres tiden vil den nye tid være gældende fra næste log in.
Hvis du vil logge ud her og nu uden at vente på timeout-tiden, skal du gå til "Home" billedet
og her trykke på "X"-knappen i 3 sekunder.
Her kan kontrasten ændres
Indstillingerne i regulatoren kan beskyttes med adgangskoder på tre niveauer.
Niveau 1: Kun se
Niveau 2: Justring på installatørniveau
Niveau 3: Konfiguration af anlægsopsætninger (konfigurationsmenu)
Adgangskoden er en talværdi imellem 001 og 999.
kommunikation.
Hvis hastigheden ændres i systemenheden til fx "SLV-mode" (19.2), skal indstillingen også
ændres til 19.2 her i regulatoren. (Indstillingsværdi=192)
DI-demand
Night / LP switch
Fab: Not used
DI-demand
General / HP switch
Fab: Not used
Min: 0 min.
Max: 360 min.
Fab: 5 min.
-
Fab: UK English
SI / Imperial
Fab: SI
Bar / PSIG
Fab: bar
°C / °F
Fab: °C
Min: 1 min.
Max: 60 min.
Fab: 1 min.
Min: 1 min.
Max: 60 min.
Fab: 2 min.
Min: 0
Max: 100
Fab: 30
Fab: 100
Fab: 200
Fab: 300
-
Min: 1
Max: 120
Fab: 1
Fab: 384
Fab: 8E1
Reset to factory Retur til fabriksindstilling
Hvis denne funktion indstilles til "JA" vil alle indstillinger blive sat tilbage til fabriksindstillingerne og alarmlisten ryddet.
14 User Guide RS8GZ401 © Danfoss 2017-04 AK-PC 351
I/O configuration
Her kan du se hvilke ud-og indgange dine indstillinger har lagt fast.
De viste tilslutningssteder kan ikke ændres, men de analoge indgangsmålinger kan justeres.
Digital outputs
1:
2:
3:
..
6:
On/off udgange
Udgangene opsættes automatisk i følgende rækkefølge:
a) Hvis der kræves en PWM udgang placeres den på DO6
b) Kompressorer og aflastningsventiler fra DO1 og opad
c) Derefter blæsere
d) Alarm. (Hvis DO6 ikke er anvendt til en PWM udgang, vil alarmen blive rykket til DO6.)
(En udgang kan være on eller off ved aktiveret relæ.)
Digital inputs
1:
2:
3:
..
8:
Analog outputs
1:
2:
On/off indgange
Følgende tilslutningssteder er lagt fast og kan ikke ændres:
DI1-4 = Sikkerhedsindgang for den respektive kompressor. DI5 = Sikkerhedsindgang for
blæsere. DI6 = Ekstern start/stop. DI7 = Natsignal eller LP kontakt. DI8 = Generel alarm eller
HP kontakt.
(Funktionen kan være aktiv, når indgangen er sluttet eller afbrudt.)
Analoge udgange
AO1 kan benyttes til hastighedsstyring af en kompressor.
AO2 kan benyttes til hastighedsstyring af blæsere.
Når der er valgt en funktion vil udgangssignalet være 0-10 V.
Analog inputs
1:
2:
3:
4:
Analoge indgange
Indgangene opsættes automatisk
AI1: Sc3 udetemperaturføler, Pt1000 ohm
AI2: Sd dischargeføler, Pt 1000 ohm eller NTC 86K ohm
AI3: S4 temperaturføler, Pt 1000 ohm, eller Po tryktransmitter: Se typen. Se følerens nedre
tryk. Se følerens øvre tryk.
AI4: S7 temperaturføler Pt 1000 ohm, eller Pc tryktransmitter: Se typen. Se følerens nedre
tryk. Se følerens øvre tryk. (En tryktransmitter type AKS 2050, der er til høje tryk, giver signal
som en AKS 32R.)
Alle målinger kan kalibreres, hvis der er nødvendigt.
I/O Status
Digital outputs
1:
.
6:
Digital inputs
1:
Status på on/off udgange
Her kan du se om funktionen er on eller off.
(PWM til en digital scroll skal tilsluttes DO6. Det pulserende signal vil kunne ses som et skiftende on/off signal)
Status på on/off indgange
Her kan du se status på indgangssignalet.
.
8:
Analogue outputs
1:
Status på analoge udgange
Her kan du se udgangssignalets størrelse i % af max. signal.
2:
Analog inputs
1:
.
Status på analoge indgange
Her kan du se tryk- og temperaturværdier, som regulatoren modtager. Værdierne er inklusiv
kalibrering
4:
I/O Summary
DO: Max 6, Used:__
DI: Max 8, Used:__
AO: Max 2, Used:__
Anvendte ud-og indgange
Her kan du se hvor mange af de forskellige ud- og indgange, der er til rådighed.
Og du kan sammenligne med hvor mange, der er konfigureret.
Hvis der er defineret for mange, vil det vises med udråbstegn !
AI: Max 4, Used:__
I/O Manual control
Digital outputs Manuel styring af en relæudgang
Under normal regulering vil relæets funktion være "Auto".
Ved overstyring skal funktionen ændres til enten "On" eller Off".
Husk at skifte til "Auto" når overstyringen skal afsluttes.
Analog outputs Manuel styring af en analog udgang
Under normal regulering vil udgangens funktion være "Auto".
Ved overstyring skal funktionen først ændres til "Manuel", og derefter kan udgangssignalet
ændres fra 0% til 100%.
Husk at skifte til "Auto" når overstyringen skal afsluttes.
On
Off
On
Off
Auto / On / Off
Auto / Man
0-100%
AK-PC 351 User Guide RS8GZ401 © Danfoss 2017-04 15
Alarm priorities
General
Standby mode:
Sensor error:
Refrigerant:
Output in MANUAL:
General Alarm:
Suction group
Low pressure:
High pressure:
Compressor safety:
Condenser
High pressure:
Fan safety:
Setup Wizard
Setup Wizard Denne wizard vil lede dig igennem de nødvendige indstillinger dvs. ialt ca. 20 til 25 skærmbil-
Alarmprioriteter
Regulatoren vil give en alarm meddelelse, hvis en given hændelse optræder.
Hver hændelse er indstillet til, hvor vigtig alarmen skal være, men det er muligt at ændre
vigtigheden. Der kan vælges imellem følgende prioriteter:
Critical: Vigtige alarmer, der skal have høj opmærksomhed.
Severe: Middelvigtige alarmer
Normal: Ikke vigtige alarmer
Aflys: Alarmer med denne prioritet vil blive aflyst.
Fabriksindstillingen for alarmen kan ses nederst på siden.
leder alt efter, hvad der vælges undervejs.
Valget vil også resultere i en tilslutning på en given ind- og udgang. Denne tilslutning skal du
selv se i menuen IO konfiguration. Se evt. side 17.
Critical
Servere
Normal
Disable
Alarmliste
Alarm Tekst Årsag Prioritets-indstilling Standard
General alarms/ Generalle
alarmer
Standby mode (Main sw. OFF) Alarm når regulering er stoppet af intern eller ekstern hovedarbryder (DI indgang "Hovedafbr.") Standby mode Normal
Po sensor error Tryktransmitter signal fra Po defekt
S4 sensor error Temperatur signal fra S4 medie temp. føler defekt
Sd sensor error Temperatur signal fra Sd trykgas temp. Sd defekt
Pc sensor error Tryktransmitter signal fra Pc defekt
S7 sensor error Temperatur signal fra S7 medie føler på kondensator defekt
Sc3 sensor error Temperatur signal fra Sc3 air på kondensator defekt
Sd Comp. 1 sensor error Temperatur signal fra "Sd komp. 1" trykgas temp. på digital scroll/Stream kompressor er defekt
Refrigerant not selected Alarm hvis kølemiddel ikke er valgt Refrigerant not set Normal
Output in manual mode En udgang er sat i manuel indstilling Output in MAN mode Normal
IO configuration error Ikke alle indgange og udgangsfunktioner er blevet tildelt hardware indgange eller udgange * (kan ikke indstilles) Normal
GA - "Alarm text" Alarm på general alarm indgang DI 8 (DI indgang "Gen. Alarm - alarm tekst afhænger af konfigureret
Suction alarms
Po/S4 Low suction pressure Minimum sikkerhed grænse for sugetryk P0A er blevet koblet ud
LP safety switch cut out Lav sikkerhedsgrænse for eksternt lavtryks pressostat er blevet koblet ud (DI 7 indgang)
Po/S4 High suction pressure Høj alarm grænse for P0A er overskredet High pressure Po Critical
Comp. 1 High disch. temp Sikkerhedsgrænse for trykgastemperatur af digital scroll/Stream kompressor er blevet overskredet
Compressor 1-4 safety cut out Kompressor nr. 1-4 er blevet koblet ud på general sikkerhedsindgang (DI indgang "Komp.1-4 sikker-
Condenser alarms
Pc/S7 High condensing
pressure
HP safety switch cutout Høj sikkerhedsgrænse for ekstern høj trykspressostat er blevet udkoblet (DI 8 indgang)
Common fan safety cut out En Blæser er rapporteret defekt via fælles sikkerhedsindgang (DI indgang "Fan safety") Fan safety Normal
tekst)
hedsudkoblet")
Præventiv høj sikkerhedsgrænse for kondenseringstryk Pc er blevet koblet ud (3K under sikkerhedsgrænsen)
Sensor error Normal
General alarm Normal
Low pressure Po Normal
Compressor safety Normal
High pressure Pc Critical
værdi
* Alarmen "IO konfigureringsfejl" er aktiveret hvis ikke alle IO funktioner er blevet tildelt en hardware Indgang eller udgang.
Årsagen er, at der er valgt for mange funktioner via konfigurationen af regulatoren.
Gå til menu punkt "Hovedmenu => IO status => IO overblik".
I dette skærmbillede kan du se, hvis du har konfigureret for mange funktioner af en bestemt type -angivet med et udråbstegn "!"
Der henvises til eksempel med skærmen med for mange DO funktioner er konfigureret
Løs problemet ved at tilpasse DO-funktioner til max. antal af DO udgange.
Føleralarmer
Føleralarmer afgår automatisk, når føleren har været OK i 10 minutter.
Hvis du har rettet følerfejlen og vil tvangserne alarmen manuelt, kan det ske i "Alarm detail billedet".
Her trykker du på "X" knappen i 2 sekunder.
16 User Guide RS8GZ401 © Danfoss 2017-04 AK-PC 351
Tilslutninger ved anvendelse af "Setup Wizard"
Digitale udgange (DO1-DO6):
Hvis du har brugt Wizarden til
konfigurationen, vil regulatoren
automatisk tildele udgange efter
følgende prioriteret rækkefølge.
• PWM udgange for digital scroll
eller Stream kompressor vil blive
placeret på Solid state udgangen
DO6
• Kompressorstart og aflastningsventiler
• Blæsere
• Alarm (primært DO6, men hvis
DO6 er beslaglagt, så anvendes
første ledige DO).
Digitale indgange (DI1-DI8) er lagt
fast på følgende indgange:
DI1-4: Kompressor sikkerhedsind-
gange
DI5: Fan sikkerhedsindgang
DI6: Ekstern Hovedafbryder (Start/
Stop)
DI7: LP sikkerhedsafbryder eller
Natstatus
DI8: HP sikkerhedsafbryder eller
Generel alarmindgang
Analoge udgange (AO1 – AO42 er
lagt fast på følgende udgange:
AO1: Hastighedsstyring af kom-
pressor
AO2: Hastighedsstyring af konden-
satorblæsere
Du kan kontrollere tildelingen af funktioner på de respektive ind-og udgange i "IO konfiguration".
Her er et eksempel på 3 kompressorer og 2 blæsere:
Analoge indgange (AI1-AI4) er lagt
fast på følgende indgange:
AI1: Sc3 udetemperatur
AI2: Sd trykgastemperatur
AI3: Po sugetryk eller S4 medie-
temperatur
AI4: Pc kondenseringstryk eller S7
medietemperatur
I dette billede kan du se hvor
mange ud- og indgange, dine
indstillinger har givet.
AK-PC 351 User Guide RS8GZ401 © Danfoss 2017-04 17
Tilslutninger
Tilslutning, nederste niveau Tilslutning, øverste niveau
DO1-DO5:
Alle 24 V eller
alle 230 V a.c.
DO6:
24 V a.c. eller
230 V a.c.
Forsyningsspændingen på
AI må ikke dele signal med
andre regulatorer.
Forsyningsspænding.
24 V a.c. eller 24 V d.c.
DO - Digitale udgange, 6 stk. DO 1-DO6
DO6 er solid state relæ.
Relæerne er de-rated til de nævnte værdier.
Defineres et alarmrelæ, vil det være trukket under normaldrift,
og det vil falde under alarm og manglende power til regulatoren.
DO DO1-DO5 DO6
I Max. 5 A
(2)
U Alle 24 V eller
alle 230 V a.c.
AKS 32R
Imax. = 0,5A
Imin. = 50 mA
Leakage<1,5 mA
24 V a.c. eller
230 V a.c.
10-90% ratiometric
AI - Analoge indgange, 4 stk. AI1-AI4
AI1- Sc3: Pt 1000 ohm, AKS 11 eller AKS 21.
AI2 - Sd kompressor 1: NTC 86K ohm @ 25°C, fra digital scroll
eller Pt 1000 ohm
AI3: Tryktransmitter Po eller temperaturføler S4, Pt 1000 ohm
AI4: Tryktransmitter Pc eller temperaturføler S7, Pt 1000 ohm
Tryktransmitter
• Ratiometrisk: 10-90% af forsyning, AKS 32R / AKS 2050
• Signal: 1-5 V, AKS 32
• Strøm: 0-20 mA / 4-20 mA, AKS 33 (forsyning = 12 V)
DI - Digitale kontaktindgange, 8 stk. DI1-DI8
Tilslutningen kan være en sluttefunktion eller en brydefunktion. Ved konfigurationen besluttes, hvad der aktiverer.
DI1-4: Sikkerhedskreds, kompressor 1, 2, 3 og 4
DI5: Sikkerhedskreds, kondensatorblæsere
DI6: Ekstern main switch
DI7: Natsignal eller LP switch
DI8 Generel alarm eller HP switch
AO - Analog udgang, to stk. AO1-AO2
Skal benyttes, hvis der anvendes en frekvensomformer eller EC
motorer.
Hent de 0-10 volt ud på klemme COM og AO1 (kompressor),
henholdsvis COM og AO2 (blæsere).
AKS 32
1-5 V
Modbus
Det er vigtigt at installationen af datakommunikationskablet
AKS 33
0-20mA
4-20mA
udføres korrekt. Se separat literature Nr. RC8AC.
Husk terminering ved bussens afslutning.
18 User Guide RS8GZ401 © Danfoss 2017-04 AK-PC 351
Kapaciteten fra en digital scroll kompressor
Kun DO6
Kapaciteten er delt op i periodetider a "PWM period time." Der leveres 100% kapacitet, når der køles i hele perioden.
Indenfor perioden kræves én off tid af by-pass ventilen, og der tillades én on tid. Når ventilen er on, er der "ingen køling".
Reguleringen udregner selv hvilken kapacitet, der er behov for, og vil herefter variere på indkoblingstiden af by-pass ventilen.
Ved et behov om lav kapacitet er der indført en begrænsning, så kølingen ikke bliver mindre end 10 %. Det er for, at kompressoren kan
køle sig selv. Denne værdi kan hæves, hvis der er behov for det.
Kapaciteten kan ligeledes begrænses, så kompressoren ikke kan levere 100% kapacitet. Normalt er det ikke nødvendigt at begrænse
denne max. kapacitet.
Sd overvågning
Når der reguleres med Sd overvågning, vil regulatoren hæve kapaciteten, hvis temperaturen nærmer sig Sd grænsen. Herved opnås en
bedre køling af den digitale scroll kompressor.
Køling
Ingen køling
PWM period time
PWM Min. Cycle
PWM Max. Cycle
Stream kompressor
PWM signalet kan også benyttes til styring af én streamkompressor med én aflastning.
Kompressorkapaciteten deles op i 50% på et relæ og de resterende 50-100% på aflastningen. Aflastningen tilsluttes DO6.
Sd kan overvåges i lighed med en scroll kompressor.
Injection off
De elektroniske ekspansionsventiler i kølemøblerne skal lukkes, når alle kompressorerne er forhindret i at starte. Herved bliver
fordamperne ikke fyldt med væske, der kan videreføres til en kompressor, når reguleringen igen starter.
Funktionen kan opnås via datakommunikation.
AK-PC 351 User Guide RS8GZ401 © Danfoss 2017-04 19
Data
Forsyning
4 analoge Indgange
8 digitale indgange
Relæudgange til kapacitetsregulering
2 Spændingsudgange
Datakommunikation
Omgivelser
Kapsling IP 20
Vægt 0,2 kg
Montage På DIN-skinne
Tilslutningsklemmer max. 2,5 mm2 flerledet
Godkendelser
Tryktransmitter / temperaturføler
Se venligst katalog RK0YG...
24 V a.c. +/-15% 50/60 Hz, 9 VA
24 V d.c. (20-60 V ), 9 VA
Trykmåling:
Ratiometrisk tryktransmitter type AKS 32R
1-5 volt tryktransmitter type AKS 32
0-20 (4-20) mA tryktransmitter type AKS 33
Temperaturmåling
Pt 1000 ohm/0°C
NTC - 86K fra digital scroll / stream
Fra kontaktfunktion
Fx til:
Start/stop af regulering
Overvågning af sikkerhedskredse
Generel alarmfunktion
5 stk. SPST (5A)
1 stk. Solid State.
PWM til scroll aflastning
0-10 V d.c. Ri = 1kohm
Modbus
til AK-SM 800
-20 - 60°C, under drift
-40 - 70°C, under transport
20 - 80% Rh, ikke kondenserende
Ikke chokpåvirkninger / vibrationer
EU lavspændingsdirektiv og EMC krav til CEmærkning er opfyldt.
LVD-testet iht. EN 60730-1 og EN 60730-2-9
EMC-testet iht. EN61000-6-2 og 3
UL godkendt
Montage/mål
AC-1: 5 A (ohmsk)
AC-15: 2 A (inductiv)
Imax. = 0,5A
Imin. = 50 mA
Leakage<1,5 mA
Ikke kortslutningssikret
Kun til DIN skinnemontage (IP 20)
Kapacitiv belastning
Relæerne er ikke anvendelige til direkte kobling af kapacitive belastninger så som
LED og on/off styring af EC motorer.
Alle belastninger med en switch mode strømforsyning skal kobles med en dertil
egnet kontaktor eller lignende.
20 User Guide RS8GZ401 © Danfoss 2017-04 AK-PC 351
Bestilling
Type Funktion Betjening
AK-PC 351 Kapacitetsregulator Med knapper og display 24 V 080G0289
Forsyningsspænding
Bestilling
AK-PC 351 User Guide RS8GZ401 © Danfoss 2017-04 21
Litteraturoversigt
Installationsvejledning til udvidet betjening RC8AC-Her kan du se hvordan der kan oprettes en datakommunikationsforbindelse til ADAP-KOOL® Køleanlægsstyringer.
Installationshensyn
Utilsigtet påvirkning kan medføre funktionssvigt af føler, regulator, ventil eller data kommunikation med deraf følgende driftsfejl
på køleanlægget. Fx temperaturstigning eller væskegennemløb i
fordamperen.
Danfoss påtager sig ikke ansvar for varer og dele i installationer,
der beskadiges som følge af ovenstående fejl.
Ved installation påhviler det installatøren at foretage de nødvendige sikringer mod ovenstående fejl. Specielt henvises til
nødvendigheden af signal til regulatoren, når kompressorer bliver
stoppet, og til nødvendigheden af væskeopsamlere før kompressorerne.
Danfoss påtager sig intet ansvar for mulige fejl i kataloger, brochurer og andet trykt materiale. Danfoss forbeholder sig ret til uden forudgående varsel at foretage ændringer i sine produkter, herunder i
produkter, som allerede er i ordre, såfremt dette kan ske uden at ændre allerede aftalte specifikationer.
Alle varemærker i dette materiale tilhører de respektive virksomheder. Danfoss og Danfoss-logoet er varemærker tilhørende Danfoss A/S. Alle rettigheder forbeholdes.
22 User Guide RS8GZ401 © Danfoss 2017-04 AK-PC 351
ADAP-KOOL®
Loading...
