Danfoss AK-HP 780 User guide [sv]

Design Guide
Regulator för värmepump med oljestyrning
AK-HP 780
ADAP-KOOL® Refrigeration control systems
Innehåll
1. Introduction ............................................................................. 3
2. Regulatorns design .................................................................7
Allmänna data om moduler ................................................................ 10
Regulator ............................................................................................ 12
Tilläggsmodul AK-XM 101A .........................................................14
Tilläggsmodul AK-XM 102 A/AK-XM 102B..............................16
Tilläggsmodul AK-XM 204A/AK-XM 204B...............................18
Tilläggsmodul AK-XM 205A/AK-XM 205B...............................20
Tilläggsmodul AK-OB 110 ............................................................22
Tilläggsmodul AK-OB 101A .........................................................23
Tilläggsmodul EKA 163B/EKA 164B .......................................... 24
Spänningsmatningsmodul AK-PS 075/150 ...........................25
Introduktion till systemdesign ...........................................................26
Funktioner .........................................................................................26
Anslutningar ..................................................................................... 27
Begränsningar .................................................................................. 27
Design av kompressor- och pump reglering ................................28
Procedur: ............................................................................................28
Skiss ......................................................................................................28
Funktioner .........................................................................................28
Anslutningar ..................................................................................... 29
Projekteringstabell .........................................................................31
Längd ................................................................................................... 32
Länkning av moduler .....................................................................32
Bestäm anslutningspunkterna ................................................... 33
Kopplingsschema ...........................................................................34
Strömförsörjning .............................................................................35
Ordering ..................................................................................................... 36
3. Montering och kabeldragning .............................................37
Montering .................................................................................................. 38
Montering av en analog utgångsmodul .................................38
Montering av en tilläggsmodul på basmodulen ................. 39
Kabeldragning ......................................................................................... 40
4. Konguration och drift .........................................................43
Konguration ........................................................................................... 45
Anslut PC eller PDA .........................................................................45
Authorization .................................................................................... 46
Lås upp kongurationen av regulatorerna ............................47
Systeminställning ............................................................................48
Välj anläggningstyp........................................................................49

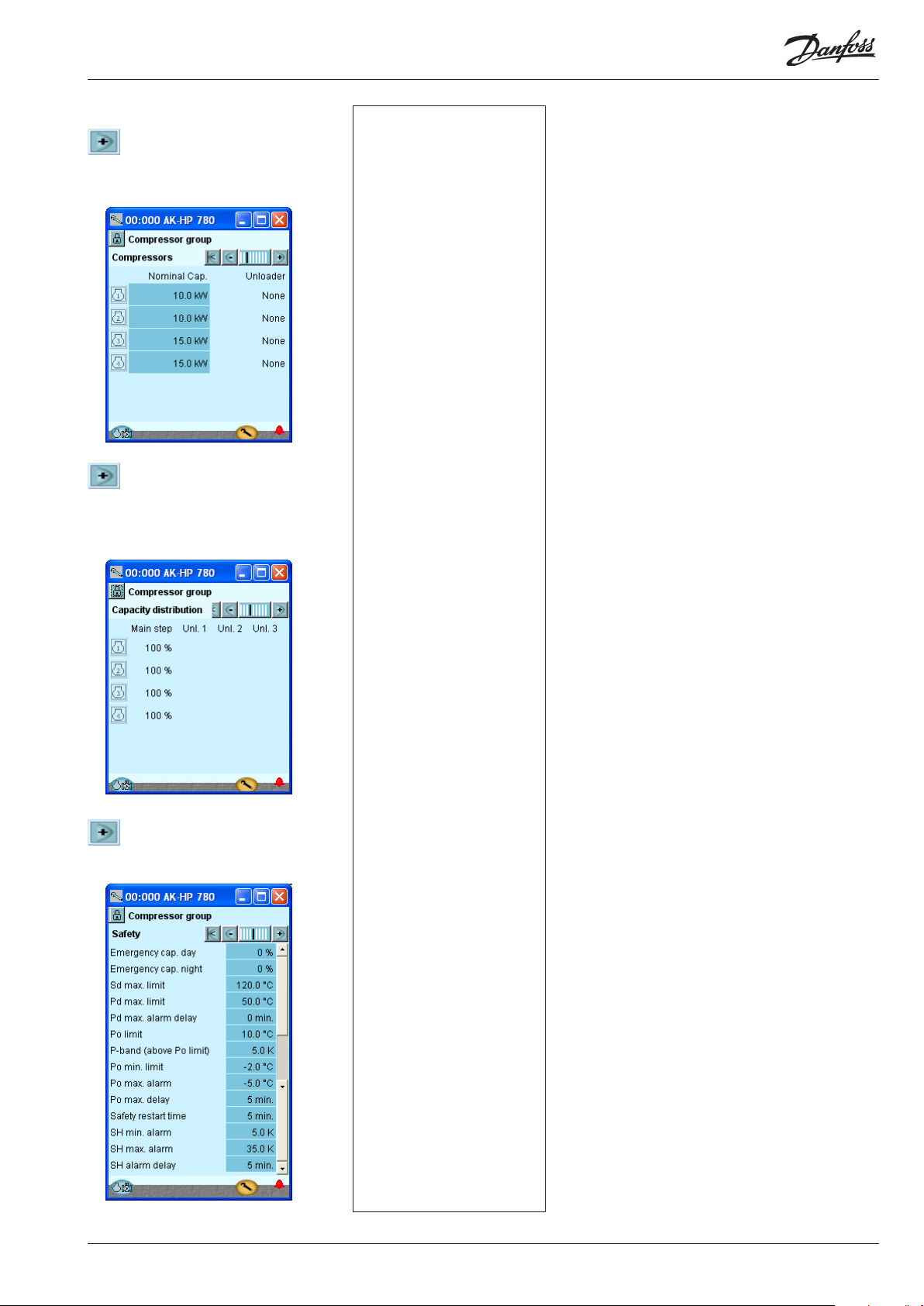

Ställ in kompressorns reglering .................................................50

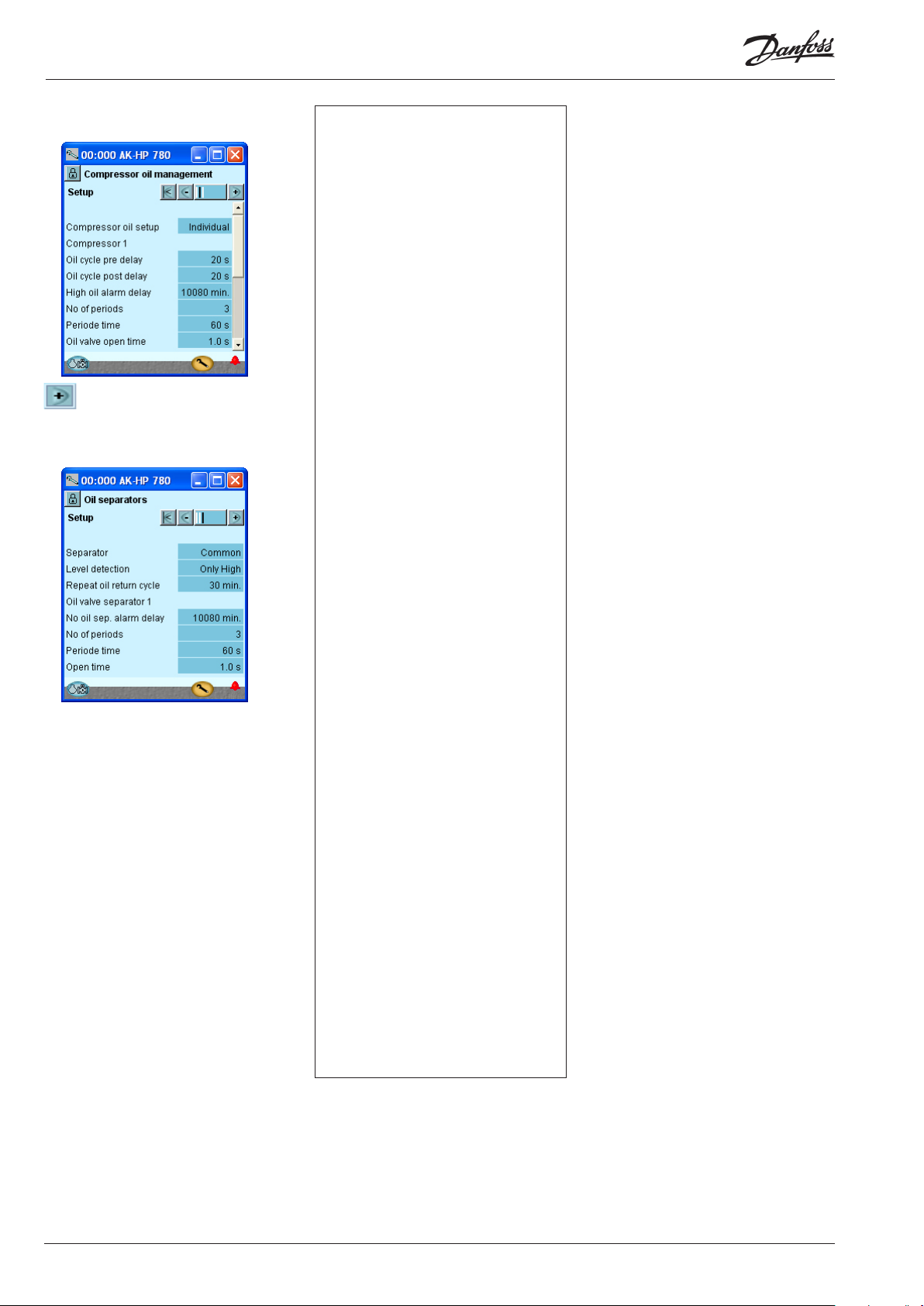

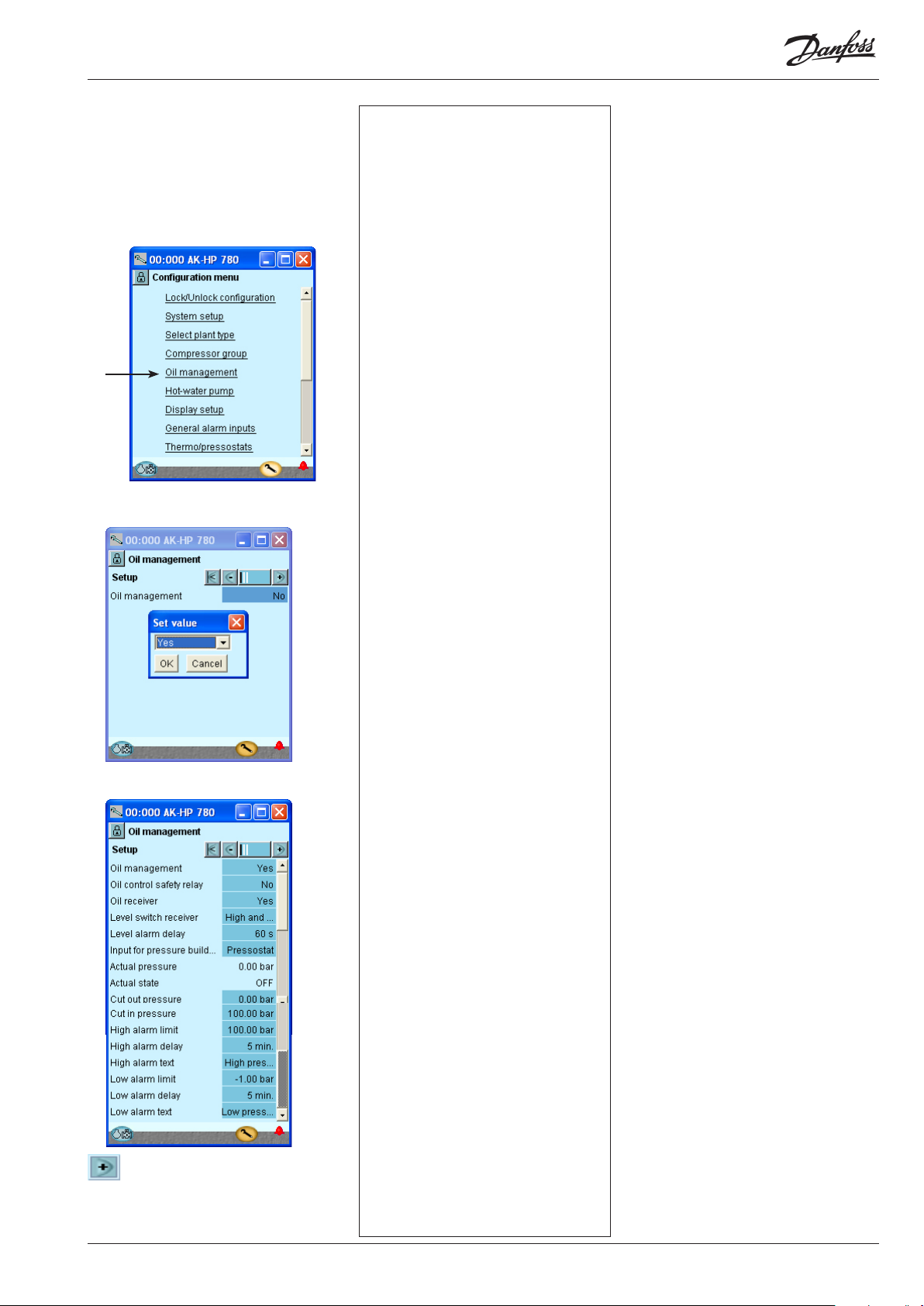

Ställ in oljestyrning ......................................................................... 53
Inställning av pump ....................................................................... 55
Inställning av Display ..................................................................... 56

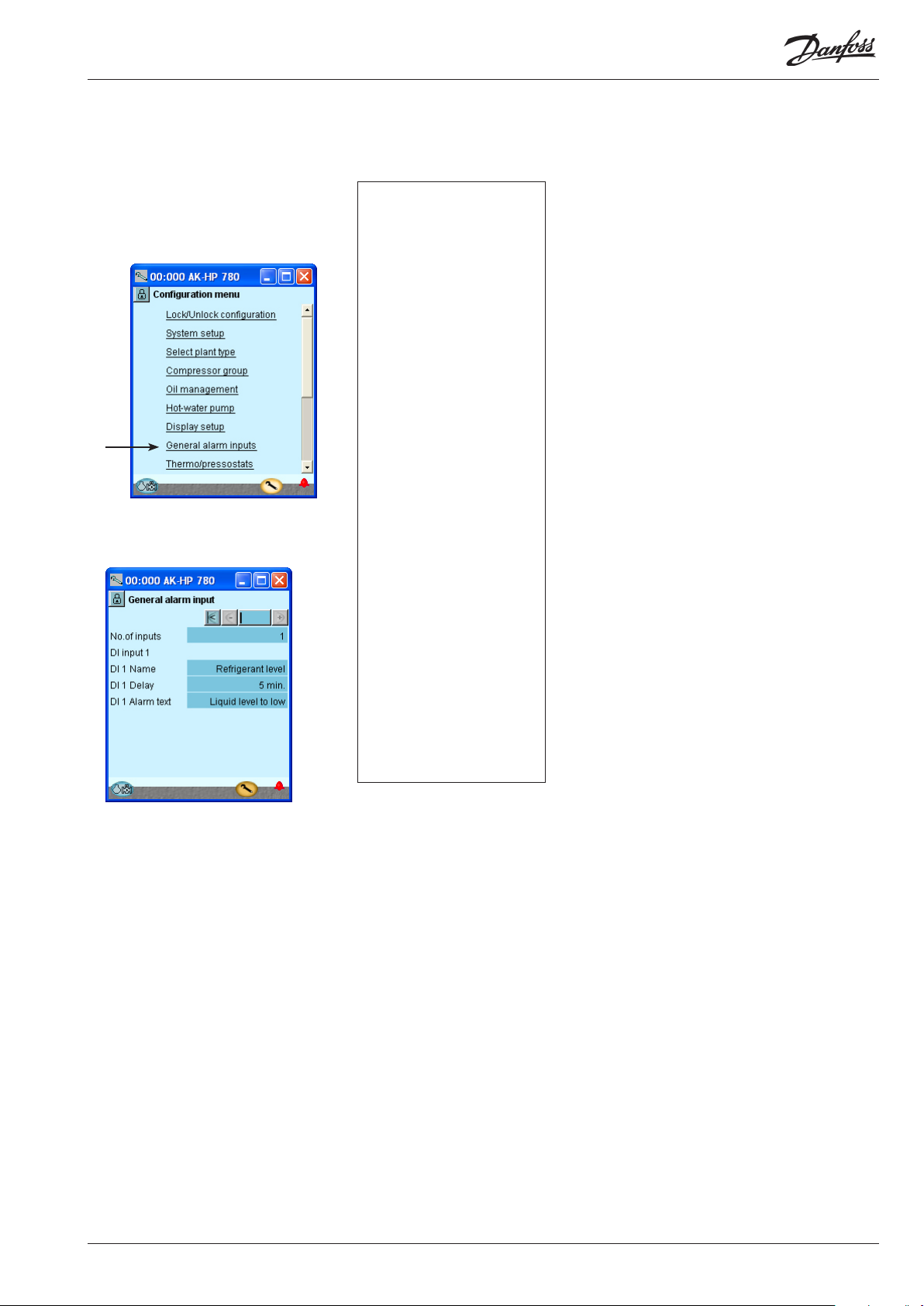

Inställning av generella larmingångar ....................................57
Inställning av separata termostatfunktioner ........................58
Inställning av separata spänningsingångar ..........................59
Konguration av ingångar och utgångar ...............................60
Ange larmprioriteter ...................................................................... 62
Lås konguration ............................................................................64
Kontrollera kongurationen .......................................................65
Kontroll av anslutningar .......................................................................67
Kontroll av inställningar .......................................................................69
Schemafunktion ...................................................................................... 71
Installation i nätverk .............................................................................. 72
Första starten av regleringen .............................................................73
Starta styrningen .............................................................................74
Manuell kapacitetsreglering ....................................................... 75
5. Reglerande funktioner ..........................................................77
Suggrupper ............................................................................................... 78
Styrning av givarval ........................................................................ 78
Referens ..............................................................................................79
Kapacitetsreglering av kompressorer ......................................80
Kompressortimer ..................................................................... 81
Metoder för kapacitetsreglering ........................................ 82

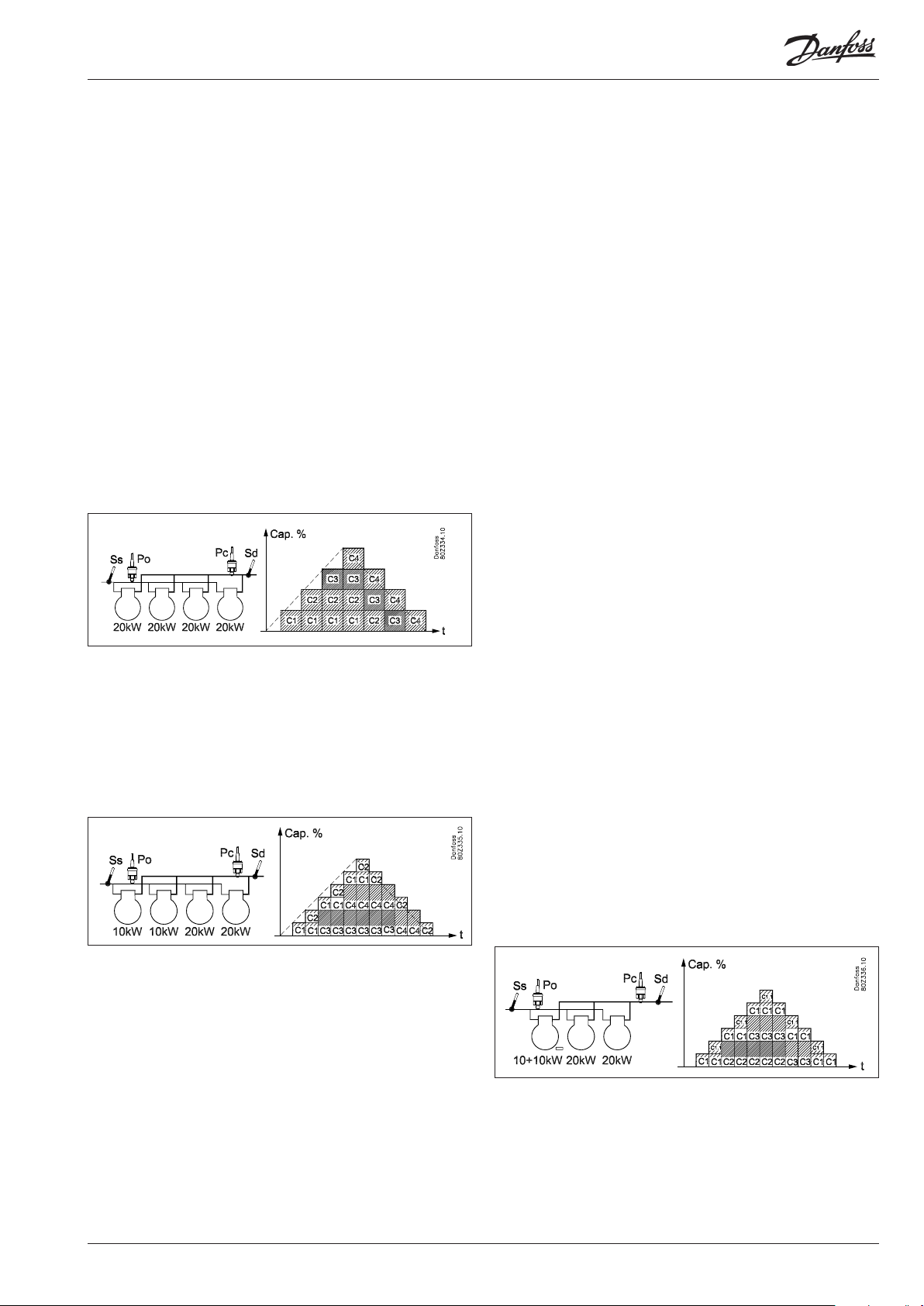

Power pack typer - kompressorkombinationer ............83
Belastningsutjämning ............................................................87
Säkerhetsfunktioner .......................................................................88
Oljestyrning .......................................................................................90
Pump ...........................................................................................................92
Generella övervakningsfunktioner...................................................93
Övrigt .......................................................................................................... 94
Bilaga A - Kompressorkombinationer och kopplingsmönster 97
Bilaga B - Larmtexter ...........................................................................102
2 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
1. Introduction
Användningsområde
AK-HP 780 är kompletta värmepump reglering för kapacitetsreg­lering av kompressorer och temperaturreglering av en mottagare. Regulatorn har oljestyrning vilket gör den lämplig för CO2-anlägg­ningar.
Regulatorns huvudfunktion är att styra kompressorer och pump så att driften alltid optimeras. Både sugtryck och hetgastryck
övervakas med den inbyggda säkerhetsfunktionen och larmfunk­tionen.
Kapacitetsreglering utföras av medieltemperatur Sctrl och S7.
Bland de olika funktionerna nns:
- Kapacitetsreglering av upp till 8 kompressorer
- Upp till 3 avlastare för varje kompressor
- Oljestyrning. Antingen gemensam eller individuellt för alla kom­pressorns oljeventiler. Receiver tryckreglering

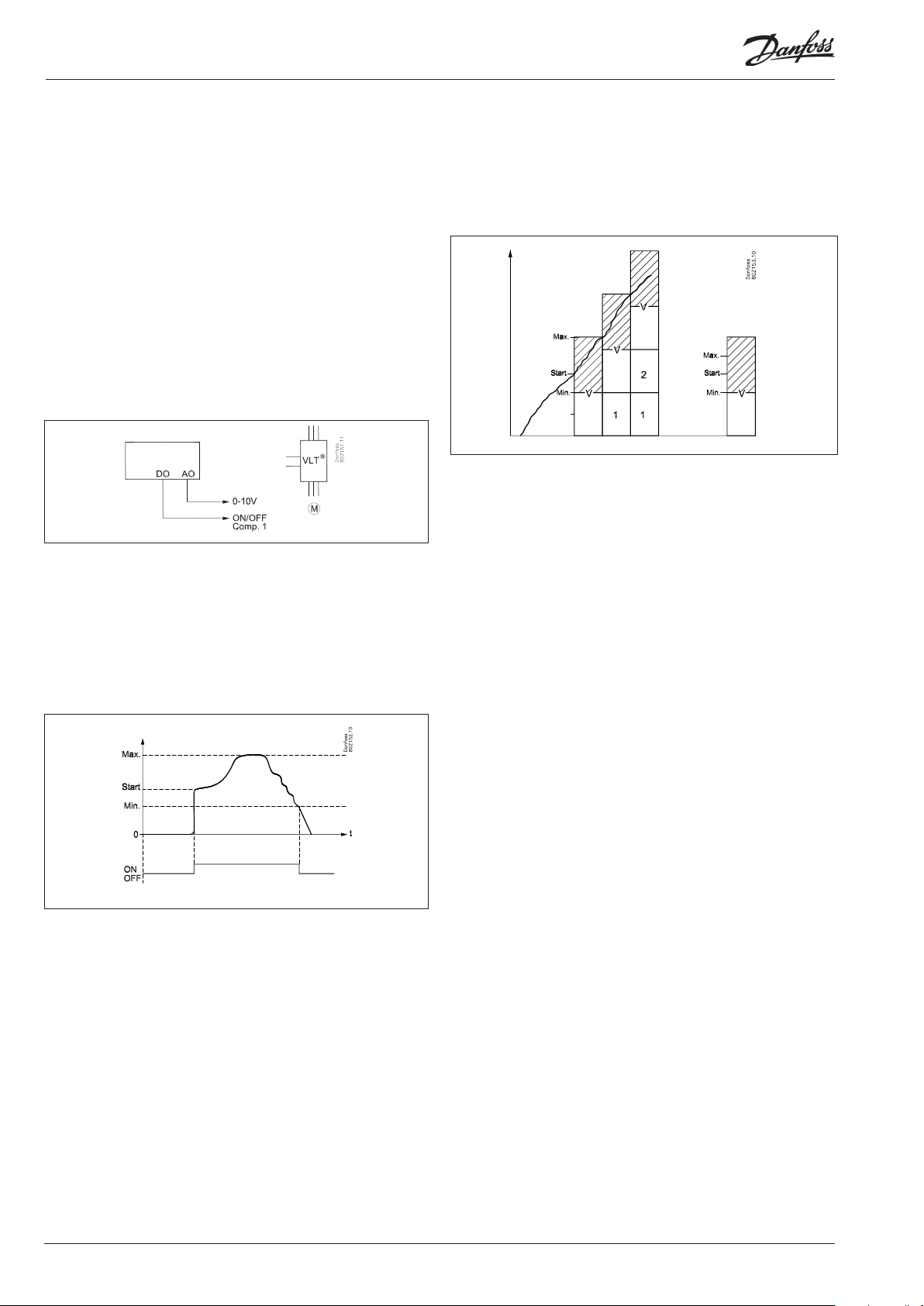

- Varvtalsreglering av en eller två kompressorer
- Upp till 6 säkerhetsingångar för varje kompressor
- Alternativ för eektbegränsning för att minimera konsumtions­toppar
- Säkerhetsövervakning av högt tryck/lågt tryck/utsläppstempe­ratur
- Kapacitetsreglering av en pump. Antingen av/på eller vartalsstyr­ning
- Säkerhetsövervakning av pumpödet
- Status på utgångar och ingångar visas med lysdioder på framsi­dan
- Larmsignaler kan genereras direkt från regulatorn och via data­kommunikation
- Larm visas med text så att det är lätt att se orsaken till larmet.
- Plus några separata funktioner som är helt oberoende av reg­leringen, som larm, termostat och tryckregleringsfunktioner, säkerhetsfunktioner vid kallstart, P0-begränsning.
Exempel
Kompressor reglering
Pump reglering
Oljestyrning
SW = 1.4x
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 3
Principer
Fördelen med den här regulatorserien är att den kan utökas till den storlek som anläggningen utökas till. Serien har utvecklats speciellt för reglering av värmepump, men inte för en specik applikation - variation skapas genom programvara och sättet du väljer att deniera anslutningarna. Det är samma moduler som används för varje reglering och sammansättningen kan ändras vid behov. Med de här modulerna är det möjligt att skapa olika typer av reglering. Men det är du som måste justera regleringen så att den passar faktiska behov - dessa instruktioner kommer att hjälpa dig att deniera regleringen och anslutningarna.
Regulator
Toppdel
Fördelar
• Regulatorns storlek kan “växa” när systemet växer
• Programvaran kan ställas in för en eller era regleringar
• Flera regleringar med samma komponenter
• Lätt att utöka när systemkraven ändras
• Flexibelt koncept:
- En serie regulatorer med vanlig konstruktion
- En princip - era användningsområden för regleringen
- modulerna väljs för de faktiska anslutningskraven
- Samma moduler kan användas för era regleringar
Tilläggsmoduler
Bottendel
Regulatorn är hörnstenen i regleringen. Modulen har ingångar och utgångar som kan hantera små system.
• Bottendelen och plintarna är likadana för alla regulatortyper.
• Toppdelen innehåller programvaran. Den här enheten varierar enligt typen av regulator. Men den kommer alltid försörjas tillsammans med bottendelen.
• I tillägg till programvaran har toppdelen anslutningar för datakommunikation och adressinställningar.
Exempel
En reglering med få anslutningar kan utföras enbart med regulatormodulen
Om systemet växer och er funktioner måste styras, kan regleringen utökas. Med extra moduler kan er signaler tas emot och er reläer kan slå till och från, hur många och vilka bestäms av relevant applikation.
Om det är många anslutningar, måste en eller era tilläggsmoduler monteras
4 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Direkt anslutning
Inställningar och drift av en AK-regulator måste ske via programvaran “AK-Service Tool”.
Programmet installeras på en PC. Inställningar och drift av de olika funktionerna utförs via regulatorns displaymeny.
Displayer
Displaymenyn är dynamisk och därmed kan olika inställningar i en meny resultera i olika inställningsmiljöer i andra menyer.
En enkel applikation med få anslutningar ger en konguration med få inställningar. En motsvarande applikation med många anslutningar ger en konguration med många inställningar. Från displayöversikten kan du komma vidare till andra menyer för kompressor- och pumpregleringen. Längst ned i displayen nns det ett antal generella funktioner som “schema”, “manuell drift”, “loggfunktion”, “larm” och “service” (konguration).
Nätverkslänkning
Regulatorn kan länkas till nätverket tillsammans med andra regulatorer i ADAP-KOOL® kylstyrsystemet. Efter kongurationen kan driften ärrstyras med t.ex Danfoss AKM-program.
Användare
Med regulatorn följer era olika språk, varav ett väljs av användaren. Om det nns era användare, kan varje användare välja det språk som önskas. Alla användare måste tilldelas en användarprol som antingen ger full åtkomst till hela driften eller så begränsas åtkomsten till “enbart läsning”. Språkval är en del av Service Tool inställningarna. Om språkval inte är tillgängligt i Service Tool för den aktuella regu­latorn, visas engelsk text.
Extern display
En extern display kan sättas in så att avläsningar av S7 (receiver temperatur), P0 (insug) och Pd (hetgas tryck) visas. Totalt kan 4 displayer anslutas och med en inställning är det möjligt att välja mellan följande avläsningar: sugtryck, sugtryck i temperatur, Sctrl, Ss, Sd, hetgas tryck, hetgas tryck i temperatur och S7.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 5
Lysdioder
Ett antal lysdioder gör det möjligt att följa signalen som tas emot och överförs av regulatorn.
Logg
Med loggfunktionen kan du deniera de mätningar som du vill ska visas. De insamlade värdena kan skrivas ut eller exporteras till en l. Du kan öppna len i Excel.
I en servicesituation kan du visa mätningarna i en trendfunktion. Mätningar görs sedan i realtid och visas direkt.
Power
Comm
DO1 Status
DO2 Service Tool
DO3 LON
DO4
DO5 Alarm
DO6
DO7
DO8 Service Pin
Långsamt blinkade = OK Snabbt blinkande = svar från porten Kontinuerligt PÅ = fel Kontinuerligt AV = fel
Blinkande = aktivt larm/ej avbruten Konstant på = Aktivt larm/avbruten

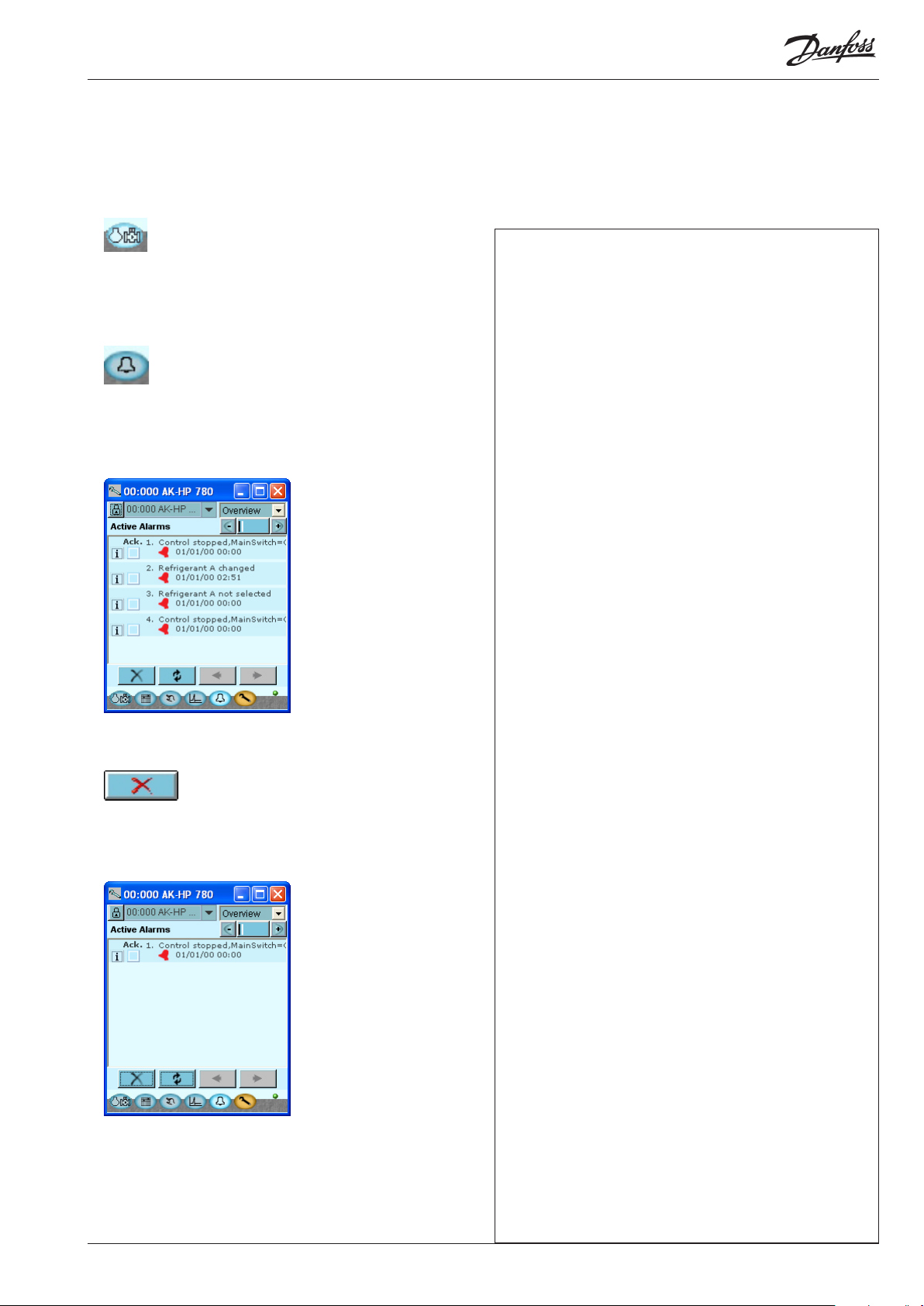

Larm
Displayen ger en översikt av alla aktiva larm. Om du vill bekräfta att du har sett larmet kan du kryssa i fältet bekräfta. Om du vill veta mer om aktuellt larm kan du klicka på larmet och få upp en dialogruta.
En motsvarande display nns för alla tidigare larm. Här kan du hämta hem information om du behöver mer information om larmet.
6 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
2. Regulatorns design
Det här avsnittet beskriver regulatorns utformning.
Regulatorn i systemet baseras på en enhetlig anslutningsplattform där avvikelser från reglering till reglering bestäms av den toppdel med specik programvara som används, och med vilka ingångs­och utgångssignaler relevant applikation kräver. Om det är en applikation med få anslutningar kan regulatormodulen vara tillräckligt (toppdelen med medföljande bottendel). Om det är en applikation med många anslutningar, måste regulatormodulen plus en eller era tilläggsmoduler användas.
Det här avsnittet ger dig en sammanställning av möjliga anslutningar och hjälp med att välja den modul som din applikation kräver.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 7
Modulsammanställning
• Regulatormodul - kan hantera små anläggningskrav.
• Tilläggsmoduler. När komplexiteten blir större och extra ingångar eller utgångar krävs, kan moduler kopplas till regulatorn. En kon­takt på sidan av modulen överför strömförsörjning och datakom­munikationen mellan modulerna.
• Toppdel Den övre delen av regulatormodulen innehåller intelligensen. Det här är enheten där regleringen denieras och där datakommunikationen är ansluten till andra regulatorer i ett större nätverk.
• Anslutningstyper Det nns olika typer av ingångar och utgångar. En typ kan till ex­empel ta emot signaler från givare och brytare, en annan kan ta emot en spänningssignal, en tredje typ kan vara utgångar med relä. De individuella typerna visas i tabellen nedan.
Tilläggsmodul med extra analoga ingångar
• Alternativ anslutning När en reglering har kongurerats kommer det att generera ett krav på ett antal anslutningar. Denna anslutning måste göras på antingen regulatormodulen eller en tilläggsmodul. Det enda du bör komma ihåg är att typerna inte får blandas (en analog ingångssignal får inte kopplas till en digital ingång).
• Programmering av anslutningarna Regulatorn måste veta var du har anslutit de individuella ingångs- och utgångssignalerna. Detta görs i ett senare skede i kongurationen där varje individuell anslutning är denierad baserat på följande princip:
- till vilken modul
- på vilken punkt (“plintar”)
- vad har anslutits (trycktransmitter/typ/
tryckområde)
Tilläggsmodul med extra reläutgångar och extra analoga ingångar.
Extern display för sugtryck etc.
botten delen
Regulator med analoga ingångar och reläutgångar.
Toppdel
Tilläggsmodul med 2 x analoga utgångssignaler
Modulen med extra reläingångar nns även i en version där toppdelen har omkopplare så att reläerna kan överstyras.
8 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
1. Regulator
Typ Funktion Tillämpning
AK-HP 780 Regulator för värmepumpreglering
Kapacitetstyrning för värmepumpsdrift. Styrning av pump för varmvattenberedare. Oljehantering
2. Tilläggsmoduler och sammanställning av ingångar och utgångar
Typ Analoga in-
gångar
För givare, tryck­transmitter etc.
Regulator 11 4 4 - - - -
Tilläggsmoduler
AK-XM 101A 8
AK-XM 102A 8
AK-XM 102B 8
AK-XM 204A 8
AK-XM 204B 8 x
AK-XM 205A 8 8
AK-XM 205B 8 8 x Följande tilläggsmoduler kan placeras på PC-kortet i regulatormodulen.
Det nns endast plats för en modul. AK-OB 110 2
På/Av-utgångar På/av strömförsörjning (DI-signal) Analoga ut-
Relä (SPDT)
Fast tillstånd Låg spänning
(max. 80 V)
Hög spänning (max. 260 V)
gångar
0-10 V d.c. Överstyrning av
Moduler med brytare
reläutgångar
3. AK-drift och tillbehör
Typ Funktion Tillämpning
Drift
AK-ST 500 Programvara för drift av AK-regulatorer AK-drift
- Kabel mellan PC och AK-regulator AK - Kom-port
-
Tillbehör Spänningsmatningmodul 230 V/115 V till 24 V d.c.
AK-PS 075 18 VA AK-PS 150 36 VA
Tillbehör Extern display som kan anslutas till regulatormodulen. För att till exempel receiver temperatur
EKA 163B Display
EKA 164B Display med knappar
- Kabel mellan display och regulator
Tillbehör Realtidklocka används i regulatorerna som kräver en klockfunktion men är inte ansluten till datakommunikationen.
AK-XM 101A Realtidklocka med batteri-backup. Kan monteras i en AK-regulator
Kabel mellan nollmodemkabel och AK-regulator/ Kabel mellan PDA-kabel och AK-regulator
AK - RS 232
Försörjning till regulatorn
Längd = 2 m
Längd = 6 m
På följande sidor nns teknisk data om varje modul.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 9
Allmänna data om moduler
Matningsspänning 24 V d.c./a.c. +/- 20%
Strömförbrukning AK-HP (controller) 8 VA
AK-XM 101, 102, 107 2 VA
AK-XM 204, 205 5 VA
Analoga ingångar Pt 1000 ohm/0°C Upplösning: 0,1°C
Trycktransmitter av typen AKS 32R/ AKS 2050 / AKS 32 (1-5 V)
Andra trycktransmittrar: Ratiometrisk signal Min o max tryck måste ställas in
Spänningssignal 0-10 V
Kontaktfunktion (Av/På) På vid R < 20 ohm
På/av strömförsörjningsingångar Låg spänning
Reläutgångar SPDT
Fasta utgångar Kan användas för belastningar som stängs
0/80 V AC/DC
Hög spänning 0/260 VAC.
AC-1 (ohm) 4 A
AC-15 (induktiv) 3 A
U Min. 24 V
av och på ofta, till exempel: olja ventiler
Noggrannhet: +/- 0,5°C
Upplösning:1 mV Exakthet +/- 10 mV Max. anslutning av 5 trycktransmittrar på en modul
Av vid R > 2K ohm (guldpläterade kontakter behövs inte)
O: U < 2 V On: U > 10 V
O: U < 24 V On: U > 80 V
Max. 230 V Låg och hög spänning får inte anslutas till samma utgångs­grupp
Max. 240 V a.c. , Min. 48 V a.c. Max. 0,5 A, Läcka < 1 mA Max. 1 AKV
Omgivande temperatur Vid transport -40 till 70°C
Vid drift -20 till 55 °C,
0 till 95 % RH (ej kondensering) Ingen stötpåverkan/vibrationer
Kapsling Material PC/ABS
Klasse IP10, VBG 4
Montering För montering på vägg eller DIN-skena
Vikt med skruvplintar Moduler i 100-/200-/regulator-serien Ca. 200 g/500 g/600 g
Godkännanden EU:s lågspänningsdirektiv och EMC-krav
följs
UL 873,
Informationen gäller för alla moduler. Specik information visas tillsammans med modulen i fråga.
Kapacitiv last
Reläerna kan inte användas för direktanslutning av kapacitiva laster som lysdioder eller för att slå på/av EC-motorer. All last med omkopplingsbar strömförsörjning måste anslutas via en lämplig kontaktor eller liknande.
LVD-tester enligt EN 60730 EMC-testad Skydd enligt EN 61000-6-2 Emission enligt EN 61000-6-3
UL-lnummer: E166834
10 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Mått
Modulens mått är 72 mm. Moduler i 100-serien består av en modul Moduler i 200-serien består av en modul Regulatorer består av tre moduler Längden på den sammanlagda enheten är = n x 72 + 8
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 11
Regulator
Funktion
Det nns era regulatorer i serien. Funktionen bestäms av programvaran, men utåt sett är regulatorerna identiska, de har alla likadana anslutningsmöjligheter:
11 analoga ingångar för givare, trycktransmittrar,
spänningssignaler och kontaktsignaler.
8 digitala utgångar, med 4 fasta utgångar och 4 reläutgångar
Matningsspänning
24 V AC eller DC ska anslutas till regulatorn. 24 V får inte vidareöverföras och användas av andra regulatorer eftersom den inte är galvanisk separerad från ingångar och utgångar. Med andra ord, måste du ha en transformator för varje regulator. Klass II krävs. Plintarna får inte vara jordade. Strömförsörjningen till tilläggsmodulerna överförs via en kontakt på högersidan. Transformatorns storlek avgörs av den eekt som krävs för totalt antal moduler.
Strömförsörjningen till en trycktransmitter kan tas från 5 V-utgång eller från 12 V-utgången beroende på transmittertyp.
PIN
Datakommunikation
Om regulatorn ska ingå i ett system, måste kommunikationen gå via LON-anslutningen. Installationen måste göras enligt de separata instruktionerna för LON-kommunikation.
Adressinställningar
När regulatorn är ansluten till en gateway av typen AKA 245, måste regulatorns adress ställas in på ett värde mellan 1 och 119 (om det är en System Manager av typen AK-SM, ska värdet ligga mellan 1 och 999).
Service PIN
När regulatorn ansluts till datakommunikationskabeln, måste gateway ha kännedom om den nya regulatorn. Detta görs genom att trycka på knappen PIN. Lysdioden “Status” blinkar när gateway skickar ett meddelande för att godkänna.
Drift
Kongurationen av regulatorn måste göras från programvaran “Service Tool”. Programmet måste installeras på en PC som måste anslutas till regulatorn via nätverkskontakten på framsidan av enheten.
Lysdioder
Det nns två rader med lysdioder. De betyder: Vänster rad:
• Strömförsörjning till regulatorn
• Kommunikationen är aktiv med det nedersta PC-kortet (röd = fel)
• Status på utgångar DO1 till DO8
Höger rad:
• Status på programvara (långsamt blinkande = OK)
• Kommunikation med Service Tool
• Kommunikation på LON
• Larm när lysdioderna blinkar
- 3 lysdioder som inte används
• Brytaren “Service Pin” har aktiveras
Adress
Power
Comm
DO1 Status
DO2 Service Tool
DO3 LON
DO4
DO5 Alarm
DO6
DO7
DO8 Service Pin
Långsamt blinkade = OK Snabbt blinkande = svar från porten Kontinuerligt PÅ = fel Kontinuerligt AV = fel
Blinkande = aktivt larm/ej avbruten Konstant på = Aktivt larm/avbruten
Håll säkerhetsav­ståndet!
Låg och hög spänning får inte anslutas till samma utgångsgrupp
En liten insticksmodul kan placeras på den nedre delen av regulatorn. Modulen beskrivs senare i dokumentet.
12 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Punkt
Punkt 1 2 3 4 5 6 7 8 9 10 11 Typ AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 AI9 AI10 AI11
Plint 15: 12 V Plint 16: 5 V
Plint 27: 12 V Plint 28: 5 V
Analoga ingångar på 1-11
Fasta utgångar på 12-15
Relä eller spole fx 230 V AC
Signal
S
Pt 1000 ohm/0°C
Sctrl S7 Saux1 Saux2 SS Sd
P
AKS 32R
3: Brun
2: Blå
1: Svart
P0 Pd Prec.
AKS 32
3: Brun
2: Svart
1: Röd
U
...
Av/På Ext.
Huvud brytare Dag/ Natt
Nivå­switch
DO
Komp 1 Komp 2 Pump Larm Magnet­ventil
Instickskort
Mer information om signalen nns på samma sidan som information om modulen.
24 och 25 används endast när in­sticksmodulen är
monterad
Signaltyp
Pt 1000
AKS 32R/ AKS 2050
-1 - xx bar
AKS 32
-1 - zz bar
0-5 V 0-10 V
Aktiv på:
Stängd
/
Öppen
Aktiv på:
/
O
Punkt 12 13 14 15 16 17 18 19 Typ DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8
Signal Modul Punkt
1 (AI 1) 1 - 2 2 (AI 2) 3 - 4 3 (AI 3) 5 - 6 4 (AI 4) 7 - 8 5 (AI 5) 9 - 10 6 (AI 6) 11 - 12 7 (AI 7) 13 - 14 8 (AI 8) 19 - 20 9 (AI 9) 21 - 22
10 (AI 10) 23 - 24
1
11 (AI 11) 25 - 26 12 (DO 1) 31 - 32 13 (DO 2) 33 - 34 14 (DO 3) 35 - 36 15 (DO 4) 37 - 38 16 (DO 5) 39 - 40- 41
17 (DO6) 42 - 43 - 44 18 (DO7) 45 - 46 - 47 19 (DO8) 48 - 49 - 50
24 ­25 -
Plint 17, 18, 29, 30:
(Kabelskärm)
Reläutgångar på 16 - 19
Plint
Signaltyp/
Aktiv på
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 13
Tilläggsmodul AK-XM 101A
Funktion
Modulen innehåller 8 analoga ingångar för givare, tryckgivare, spänningssignaler och kontaktsignaler.
Matningsspänning
Strömförsörjningen till modulen kommer från den föregående modulen i raden.
Strömförsörjningen till en trycktransmitter kan tas från 5 V-utgång eller från 12 V-utgången beroende på transmittertyp.
Lysdioder
Endast de två översta lysdioderna används. De indikerar följande:
• Strömförsörjning till modulen
• Kommunikationen med regulatorn är aktiv (röd = fel)
14 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Punkt
Punkt 1 2 3 4 Typ AI1 AI2 AI3 AI4
Plint 9: 12 V Plint 10: 5 V
S
Pt 1000 ohm/0°C
P
AKS 32R
AKS 32
På den övre delen nns sig­nalingången på den vänstra av de två plintarna.
På den nedre delen nns signalingången på den högra av de två plintarna.
3: Brun
2: Blå
1: Svart
3: Brun
2: Svart
1: Röd
Signal
Sctrl S7 Saux1 Saux2 SS Sd
P0 Pd Prec.
Signaltyp
Pt 1000
AKS 32R / AKS 2050
-1 - xx bar
AKS 32
-1 - zz bar
Plint 15: 5 V Plint 16: 12 V
Plint
11, 12, 13, 14:
(Kabelskärm)
Punkt 5 6 7 8 Typ AI5 AI6 AI7 AI8
U
...
Av/På Ext.
Huvud­brytare
Dag/ Natt
Nivå­switch
0-5 V 0-10 V
Aktiv på:
Stängd
/
Öppen
Signal Modul Punkt
1 (AI 1) 1 - 2
2 (AI 2) 3 - 4
3 (AI 3) 5 - 6
4 (AI 4) 7 - 8
5 (AI 5) 17 - 18
6 (AI 6) 19 - 20
7 (AI 7) 21 - 22
8 (AI 8) 23 - 24
Plint
Signaltyp/
Aktiv på
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 15
Tilläggsmodul AK-XM 102 A/AK-XM 102B
Funktion
Modulen innehåller 8 ingångar för av/på-spänningssignaler.
Signal
AK-XM 102A gäller för låga spänningssignaler. AK-XM 102B gäller för höga spänningssignaler.
Matningsspänning
Strömförsörjningen till modulen kommer från den föregående modulen i raden.
Lysdioder
De indikerar:
• Strömförsörjning till modulen
• Kommunikationen med regulatorn är aktiv (röd = fel)
• Status på individuella ingångar 1 till 8 (vid fast sken = spänning
AK-XM 102A
Max. 24 V
On/O: On: DI > 10 V a.c. O: DI < 2 V a.c.
AK-XM 102B
Max. 230 V
On/O: On: DI > 80 V a.c. O: DI < 24 V a.c.
16 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Punkt
DI
AK-XM 102A: Max. 24 V AK-XM 102B: Max. 230 V
Signal Aktiv på
Ext. Huvud brytare
Dag/ Natt
Komp. säker­het 1
Komp. säker­het 2
Stängd
(spänning på)
/
Öppen
(spänning av)
Nivå­switch
Punkt 1 2 3 4
Typ DI1 DI2 DI3 DI4
Punkt 5 6 7 8 Typ DI5 DI6 DI7 DI8
Signal Modul Punkt Plint Aktiv på
1 (DI 1) 1 - 2
2 (DI 2) 3 - 4
3 (DI 3) 5 - 6
4 (DI 4) 7 - 8
5 (DI 5) 9 - 10
6 (DI 6) 11 - 12
7 (DI 7) 13 - 14
8 (DI 8) 15 - 16
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 17
Tilläggsmodul AK-XM 204A/AK-XM 204B
Funktion
Modulen innehåller 8 reläutgångar.
Matningsspänning
Strömförsörjningen till modulen kommer från den föregående modulen i raden.
Enbart AK-XM 204B Överstyrning av relä
Åtta överkopplingsswitchar på framsidan gör det möjligt att överstyra reläfunktionen. Antingen till läge AV eller PÅ. I auto-läge kan regulatorn själv styra.
Lysdioder
Det nns två rader med lysdioder. De indikerar följande: Vänster rad:
• Strömförsörjning till regulatorn
• Kommunikationen är aktiv med det nedersta PC-kortet (röd = fel)
• Status på utgångar DO1 till DO8
Höger rad: (Enbart AK-XM 204B):
• Överstyrning av relän PÅ = överstyrning AV = ingen överstyrning
Säkringar
Bakom den övre delen nns det en säkring för varje utgång.
AK-XM 204A AK-XM 204B
Max. 230 V
AC-1: max. 4 A (ohm) AC-15: max. 3 A (induktiv)
Håll säkerhetsavståndet!
Låg och hög spänning får inte anslutas till samma utgångsgrupp
AK-XM 204B Överstyrning relä
Obs
Om switcharna används för att överstyra kompressorerna, är det nödvändigt att ansluta ett säkerhetsrelä till kretsen för oljestyrn­ing. Utan detta säkerhetsrelä, kommer regulatorn ej att stoppa kompressorn om oljan tar slut. Se Reglerfunktioner.
18 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Punkt
DO
Signal Aktiv på
Komp. 1
Komp. 2
Pump
Larm
Magnet­ventil
/
Av
Punkt 1 2 3 4 5 6 7 8 Typ DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8
Signal Modul Punkt Plint Aktiv på
1 (DO 1) 25 - 27
2 (DO 2) 28 - 30
3 (DO 3) 31 - 33
4 (DO 4) 34 -36
5 (DO 5) 37 - 39
6 (DO 6) 40 - 41 - 42
7 (DO 7) 43 - 44 - 45
8 (DO 8) 46 - 47 - 48
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 19
Tilläggsmodul AK-XM 205A/AK-XM 205B
Funktion
Modulerna innehåller: 8 analoga ingångar för givare, trycktransmitter, spänningssignaler
och kontaktsignaler.
8 reläutgångar.
Matningsspänning
Strömförsörjningen till modulen kommer från den föregående modulen i raden.
Enbart AK-XM 205B Överstyrning av relä
Åtta överkopplingsswitchar på framsidan gör det möjligt att överstyra reläfunktionen. Antingen till läge AV eller PÅ. I auto-läge kan regulatorn själv styra.
Lysdioder
Det nns två rader med lysdioder. De betyder: Vänster rad:
• Strömförsörjning till regulatorn
• Kommunikationen är aktiv med det nedersta PC-kortet (röd =
fel)
• Status på utgångar DO1 till DO8
Höger rad: (Enbart AK-XM 205B):
• Överstyrning av relän PÅ = överstyrning AV = ingen överstyrning
Säkringar
Bakom den övre delen nns det en säkring för varje utgång.
AK-XM 205A AK-XM 205B
max. 10 V
Max. 230 V
AC-1: max. 4 A (ohm) AC-15: max. 3 A (induktiv)
Håll säkerhetsavståndet!
Låg och hög spänning får inte anslutas till samma utgångsgrupp
AK-XM 205B Överstyrning relä
Obs
Om switcharna används för att överstyra kompressorerna, är det nödvändigt att ansluta ett säkerhetsrelä till kretsen för oljestyrn­ing. Utan detta säkerhetsrelä, kommer regulatorn ej att stoppa kompressorn om oljan tar slut. Se Reglerfunktioner.
20 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Punkt
S
Pt 1000 ohm/0°C
Signal
Sctrl S7 Saux1 Saux2 SS Sd
Signaltyp
Pt 1000
Punkt 1 2 3 4 5 6 7 8 Typ AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8
Plint 9: 12 V Plint 10: 5 V
Plint 21: 12 V Plint 22: 5 V
Plint 11, 12, 23, 24 :
(Kabelskärm)
Punkt 9 10 11 12 13 14 15 16 Typ DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8
P
AKS 32R
AKS 32
U
Av/På
DO
3: Brun
2: Blå
1: Svart
3: Brun
2: Svart
1: Röd
P0 Pd Prec.
...
Ext. Huvud brytare Dag/ Natt
Nivå­switch
Komp 1 Komp 2
Pump Larm Magnet-
ventil
AKS 32R/ AKS 2050
-1 - xx bar
AKS 32
-1 - zz bar
0-5 V 0-10 V
Aktiv på:
Stängd
/
Öppen
Aktiv på:
/
Av
Signal Modul Punkt
1 (AI 1) 1 - 2
2 (AI 2) 3 - 4
3 (AI 3) 5 - 6
4 (AI 4) 7 - 8
5 (AI 5) 13 - 14
6 (AI 6) 15 - 16
7 (AI 7) 17 - 18
8 (AI 8) 19 -20
9 (DO 1) 25 - 26 - 27
10 (DO 2) 28 - 29 - 30
11 (DO 3) 31 - 30 - 33
12 (DO 4) 34 - 35 - 36
13 (DO 5) 37 - 36 - 39
14 (DO6) 40 - 41 - 42
15 (DO7) 43 - 44 - 45
16 (DO8) 46 - 47 - 48
Plint
Signaltyp/
Aktiv på
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 21
Tilläggsmodul AK-OB 110
Funktion
Modulen har två analoga spänningsutgångar på 0-10 V.
Matningsspänning
Strömförsörjningen till modulerna kommer från regulatormodulen.
Placering
Modulen är placerade på PC-kortet i regulatormodulen.
Punkt
Det två utgångarna har punkterna 24 och 25. De visas på tidigare sidor där det även regulatorn nämns.
Max. belastning I < 2.5 mA R > 4 kohm
AO
AO 0-10 V
Modul
Punkt 24 25 Typ AO1 AO2
1
AO2
AO1
22 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Tilläggsmodul AK-OB 101A
Funktion
Modulen är en realtidsklockmodul med batteri-backup.
Modulen kan användas i regulatorer som inte är länkade i en datakommunikationsenhet tillsammans med andra regulatorer. Modulen används om det nns behov för batteri-backup för följande funktioner:
• Klockfunktion
• Fasta tider för dag/natt-byte
• Spara larmloggen vid strömavbrott
• Spara temperaturloggen vid strömavbrott
Anslutning
Modulen har kontaktanslutning.
Placering
Modulen är placerade på PC-kortet i den övre delen.
Punkt
Det nns ingen punkt för deniering av klockmodul - anslut den direkt.
Batterilivslängd
Batterilivslängden är era år, även om det ofta inträar strömav­brott. Ett larm aktiveras när batteriet behöver bytas. Efter larmet nns det fortfarande era månaders livslängd kvar i batteriet.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 23
Tilläggsmodul EKA 163B/EKA 164B
Funktion
Visning av viktiga mätningar från regulatorn, det vill säga receiver
temperatur, sugtryck eller hetgas tryck.
Inställning av individuella funktioner kan utföras med hjälp av styrknappar. Det är den regulator som används som avgör vilka mätningar och inställningar som kan göras.
Anslutning
Tilläggsmodulen ansluts till regulatormodulen via en kabel med kontaktanslutningar. Du måste använda en kabel per modul. Kabeln levereras i olika längder.
Bägge typerna av display (med eller utan styrknappar) kan anslu­tas till antingen displayutgång A, B, C eller D.
A: P0. Sugtryck i °C. B: Pd. Hetgas tryck i °C.
När regulatorn startar upp, visar displayen vilken utgång som är ansluten.
- - 1 = utgång A
- - 2 = utgång B etc.
EKA 163B EKA 164B
Placering
Tilläggsmodulen kan placeras på ett avstång på upp till 15 meter från regulatormodulen.
Punkt
Ingen punkt måste denieras för en displaymodul - du bara anslu­ter den.
Modul
Punkt - ­Typ - -
1
24 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Spänningsmatningsmodul AK-PS 075/150
Funktion
24 V strömförsörjning till regulator.
Matningsspänning
230 V AC eller 115 V AC (från 100 V AC till 240 V AC)
Placering
På DIN-skena
Eekt
Typ Utgångsspänning Utgångsström Eekt
AK-PS 075 24 V DC 0,75 A 18 VA AK-PS 150 24 V DC
(justerbart)
1,5 A 36 VA
Mått
Typ Hög Bredd
AK-PS 075 90 mm 36 mm AK-PS 150 90 mm 54 mm
Strömförsörjning till en regulator
Anslutningar
AK-PS 075
AK-PS 150
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 25
Introduktion till systemdesign
Tänk på följande när antalet tilläggsmoduler planeras. En signal måste kanske ändras, så att en extra modul kan undvikas.
• En PÅ/AV-signal kan tas emot på två sätt. Antingen tas den emot som en kontaktsignal på en analog ingång eller som spänning på en låg- eller högspänningsmodul.
• En AV/PÅ-signal kan ges på två sätt. Antingen med ett relä eller fast brytare. Den primära skillnaden är den tillåtna lasten och att reläbrytaren innehåller en urkopplingsbrytare.
Nedan nämns ett antal funktioner och anslutningar som måste tas i beaktning när en reglering planeras. Det nns er funktioner i regulatorn än de som nämns här, men de som nämns har inkluderats eftersom det behövs för att en anslutning ska kunna etableras.
Funktioner
Klockfunktion
Klockfunktion och byte mellan sommartid och vintertid nns i regulatorn. Klockan nollställs vid strömavbrott. Klockans inställning bibehålls om regulatorn är länkad till ett nätverk med gateway, en System Manager eller en klockmodul som kan monteras i regulatorn.
Start/stopp av reglering
Reglering kan startas och stoppas via programvaran. Även extern start/stopp kan anslutas.
Larmfunktion
Om larmet ska skickas till en signalsändare, måste en reläutgång användas.
Extra temperaturgivare och tryckgivare
Om extra mätningar måste göras, kan givare anslutas till de analoga ingångarna.
Tvångsstyrning
Programvaran innehåller funktionen tvångsstyrning. Om en tilläggsmodul med reläutgångar används, kan modulens översta del ha brytare som kan överstyra de individuella reläerna med AV eller PÅ-läge.
Datakommunikation
Regulatormodulen har plintar för LON-datakommunikation. Installationskraven beskrivs i ett separat dokument.
26 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Anslutningar
I princip nns det följande typer av anslutningar:
Analoga ingångar “AI”
Den här signalen måste anslutas till två plintar. Signaler kan tas emot från följande källor:
• Temperatursignal från temperaturgivaren Pt 1000 ohm
• Kontaktsignal där ingången är kortsluten eller “öppnad”.
• Spänningssignal från 0 till 10 V
• Signal från trycktransmitter AKS 32 eller AKS 32R/AKS 2050 Strömförsörjningen tas från modulens kopplingspanel där det nns uttag för både 5 V och 12 V. Vid programmering av trycktransmittern, måste tryckområde anges.
PÅ/AV spänningsingångar “DI”
Den här signalen måste anslutas till två plintar.
• Signalen måste ha två nivåer, antingen 0 V eller “spänning” på ingången. Det nns två olika tilläggsmoduler för den här signaltypen:
- lågspänningssignaler, det vill säga 24 V
- högspänningssignaler, det vill säga 230 V
PÅ/AV-utgångssignaler “DO”
Det nns två typer, se nedan:
• Reläutgångar Alla reläutgångar har omkopplingsreläer så att önskad funktion kan uppnås när regulatorn inte har ström.
• Fasta utgångar Reserverad för AKV-ventiler, men ut­gången kan koppla in och ur en extern reläutgång. Utgången nns endast på regulatormodulen.
Vid programmering måste följande funktion ställas in:
• Aktiv när utgången är aktiverad
• Aktiv när utgången inte är aktiverad.
Analog utgångssignal “AO”
Den här signalen ska användas om en styrsignal ska skickas till en extern enhet, till exempel en frekvensomformare. Vid programmering av signalområdet, måste signalområdet denieras: 0-5 V, 1-5 V, 0-10 V eller 2-10 V.
Vid programmering måste följande funktion ställas in:
• Aktiv när ingången är utan spänning
• Aktiv när spänning tillförs ingången.
Begränsningar
Systemet är mycket exibelt, men du måste vara noga med att kontrollera att de enheter som du har anslutit följer den lagstiftning som nns. Regulatorns komplexitet avgörs av programvaran, processorstorlek och minnets storlek. Den ger regulatorn ett antal anslutningar från vilka data kan hämtas hem, och andra anslutningar där kopplingar med relä kan utföras.
Summan av totalt antal anslutningar kan inte överskrida 100.
Antal tilläggsmoduler måste begränsas så att den totala eek-
ten inte överskrider 32 VA (inklusive regulator).
Max 5 trycktransmitter kan anslutas till en regulatormodul.
Max 5 trycktransmitter kan anslutas till en tilläggsmodul.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 27
Design av kompressor- och pump reglering
Procedur:
1. Gör en skiss av systemet i fråga
2. Kontrollera att regulatorns funktioner uppfyller de krav som nns på funktioner
3. Beakta de anslutningar som ska göras
4. Använd projekteringstabellen. / Anteckna antal anslutningar ./ lägg ihop
5. Finns det tillräckligt med anslutningar på regulatormodulen?
- Om inte, kan det uppnås genom att byta en PÅ/AV­ingångssignal från spänningssignal till kontaktsignal eller krävs det en tilläggsmodul?
6. Bestäm vilka tilläggsmoduler som ska användas
7. Kontrollera att begränsningarna följs
8. Beräkna den totala längden av moduler
9. Modulerna länkas ihop
10. Anslutningsplatserna etableras
11. Rita ett kopplingsschema eller ett översiktsdiagram
12. Storlek på strömförsörjning/transformator
1
Följ de här 12 stegen
Skiss
Gör en skiss av systemet i fråga
2
Funktioner
Tillämpning
Reglering av en kompressorgrupp x Reglering av receiver temperatur x
Reglering av kompressoreekten
Regleringsgivare = Sctrl x PI-reglering x Max. antal kompressorsteg 8 Max. antal avlastare för varje kompressor 3 Identisk kompressoreekt x Annan kompressoreektb x Sekventiell drift (först in/sist ut) x Varvtalsreglering av 1 kompressor eller 2 parallella kompressorer x Drifttidsutjämning x Min. återstarttid x Min. På-tid x
AK-HP 780
Oljestyrning
Oljeinsprutning i kompressor. Delad eller individuell x Receiver tryckstyrning x Övervakning av oljenivå i receiver x Styrning av oljenivå i oljeseparator x Återställning av oljestyrning x Cutout kompressorer vid oljefel x Säkerhetsrelän under tvångsstyrning av kompressor x
Temperatur referens för Sctrl
Överstyr via “nigth setback” x Överstyr via “0-10 V signal” x
Reglering av receiver temperatur
Regleringsgivare. = S7 x Pumpens av/på-styrning x Varvtalsreglering av pump x
Säkerhetsfunktioner
Min. sugtryck x Max. sugtryck x Max. hetgas tryck x Max. hetgastemperatur x Min./max. överhettning x Säkerhetsövervakning av kompressorer x Gemensam högtrycksövervakning av kompressorer x Generella larmfunktioner med tidsfördröjning 10
Diverse
Extra givare 7 Tillval för anslutning av separat display 4 Separata termostatfunktioner 5 Separata pressostat funktioner 5 Separata spänningsmätningar 5 Max. ingång och utgång 100
28 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Mer information om funktionerna
Kompressor
- Reglering av upp till 8 kompressorer. Och upp till 3 avlastare till varje kompressor. Kompressor nr 1 eller 2 kan varvtalsregleras. Det behövs en signal från tryckgivarna P0 och Pd. En signal behövs från temperaturgivarna Ss och Sd. P0 används även som skydd mot för lågt tryck. Pd används också som skydd mot för högt tryck.
Temperaturreferensen
Sctrl används som en regleringsgivare. Inkoppling och frånkoppling av kompressorerna styrs av den uppmätta temperaturen.
Receiver
S7 används som en regleringsgivare. En pump kan styras baserat på den uppmätta signalen. Signalerna kan skickas så att pumpen kan varvtalsregleras.
Varvtalsreglering
Funktionen kräver en analog utgångsmodul. En reläutgång kan användas för start/stopp av varvtalsregleringen.
Säkerhetskrets
Om signaler ska tas emot från en eller era delar av en säkerhetskrets, måste varje signal anslutas till en AV/PÅ-ingång.
Dag/natt-signal för att sänka temperaturreferensen Sctrl.
Klockfunktionen kan användas men även en extern AV/PÅ-signal kan användas istället.
Separata styrfunktioner för termostat och tryck
Ett antal termostater kan användas enligt dina önskningar. Funk­tionen kräver en givarsignal och en reläutgång. I regulatorn nns det inställningar för ventiler som kopplas in och ur. En tillhörande larmfunktion kan också användas.
Separata spänningsmätningar
Ett antal spänningsmätningar kan användas enligt dina önsk­ningar. Signalen kan till exempel vara 0-10 V. Funktionen kräver en spänningssignal och en reläutgång. I regulatorn nns det inställ­ningar för ventiler som kopplas in och ur. En tillhörande larmfunk­tion kan också användas.
Mer information om funktionerna nns i kapitel 5.
3
Anslutningar
Här är en sammanställning av möjliga anslutningar. Texterna kan läsas ihop med tabellerna på sida 31.
Analoga ingångar
Temperaturgivare
• Sctrl Måste alltid användas när regleringsgivaren för kompressorstyr­ningen.
• Ss (suggastemperatur)
Måste alltid användas.
• Sd (hetgastemperatur)
Måste alltid användas.
• S7 (receiver temperatur) Måste alltid användas för regleringsgivaren för pump reglering.
• Saux (1-5), alla extra temperaturgivare
Upp till fem extra givare för övervakning och datainsamling kan anslutas. Dessa givare kan användas till vanliga termostatfunktio­ner.
Trycktransmitter
• P0-sugtryck Måste alltid användas.
• Pd hetgas tryck Måste alltid användas.
• Prec. Oljereceiver tryck. Måste användas till olje-receivertrycks-
reglering.
• Paux (1-5) Upp till 5 extra trycktransmitter kan anslutas för övervakning och datainsamling. Dessa givare kan användas för vanliga tryckbrytarefunktioner.
Obs! En trycktransmitter av typen AKS 32 eller AKS 32R kan ge signaler till max fem regulatorer.
Spänningssignal
• Ext. Ref Används om en överstyrningssignal tas emot från en annan regulator
• Spänningsingångar (1-5) Upp till 5 extra spänningssignaler kan anslutas för övervakning och datainsamling. Dessa signaler används för vanliga spän­ningsingångsfunktioner.
Av/På-ingångar
Kontaktfunktion (på en analog ingång) eller spänningssignal (på en tilläggsmodul)
• Vanliga säkerhetsingångar för kompressorer (det vill säga vanliga högtryck/lågtrycksbrytare)
• Upp till 6 signaler från säkerhetskretsen på varje kompressor
• Signal från pump säkerhetskretsen
• Vilken signal som helst från frekvensomformarens säkerhetskrets
• Extern start/stopp av reglering
• Extern dag/natt-signal (öka/sänka Sctrl referensen)
• DI-larm (1-10) ingångar Upp till 10 extra av/på-signaler till vanliga larm för övervakning och insamling av data, kan anslutas.
På/av-utgångar
Reläutgångar
• Kompressorer
• Avlastare
• Pump
• Start/stopp av vätskeinsprutning i värmeväxlare
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 29
• AV/PÅ-signal för start/stopp av varvtalsreglering
• Larmrelä
• På/av-signaler från vanliga termostater (1-5), tryckbrytare (1-5) eller spänningsingångsfunktioner (1-5).
• Oljeventiler
• Säkerhetsrelän för urkoppling av kompressor vid oljefel
Fasta utgångar
Fasta utgångar på regulatormodulen kan användas till samma funktioner som nämns i “reläutgångar”. (Utgången kommer alltid vara “AV” på regulatorn vid strömavbrott).
Analog utgång
• Varvtalsreglering av pump.
• Varvtalsreglering av kompressorer
Exempel
Kompressorgrupp
• Kylmedium CO (R744)
• 4 kompressorer med "Best t". Varvtalsreglering av en.
• Säkerhetsövervakning av varje kompressor
• Vanlig högtrycksövervakning
• Sctrl inställning 60°C, Nattsänkning 5 K
• Oljestyrning av varje kompressor
• Pulsåterställning för stoppad kompressor (brist på olja)
Receiver
• Pump med varvtalsreglering
• S7 referens 40°C
Olje Receiver:
• Övervakning av vätskenivå
• Styrning av tryck i olja receiver
Fläkt i anläggningsrum
• Termostatstyrning av äkt i maskinrum
Säkerhetsfunktioner:
• Övervakning av P0, Pd, Sd och överhettning i sugledningen
• P0 max = 10°C, P0 min = -2°C
• Pd max = 50 °C
• Sd max = 120°C
• SH min = 5 °C, SH max = 35 °C
• Övervakning av låg och hög nivå i olja receiver
Övrigt:
• Larmutgång används
• Extern huvudbrytare används
Data från det här exemplet används på nästa sida. Resultatet är att följande moduler ska användas:
• AK-HP 780 regulator
• AK-XM 102B digital ingångsmodul
• AK-XM 205B ingångs- och utgångsmodul
• AK-OB 110 analog tilläggsmodul
30 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Projekteringstabell
4
Tabellen hjälper dig att avgöra om det nns tillräckligt med ingångar och utgångar på den grundläggande regulatorn. Om det inte nns tillräckligt många, måste regulatorn utökas med en eller era av de ovan nämnda til­läggsmodulerna.
Anteckna de anslutningar som du vill göra och lägg ihop dem
Analog ingångssignal
Exempel
På/av-spänningssignal
Analoga ingångar
Temperaturgivare, Ss, Sd, S7, Sctrl 4 Extra temperaturgivare/separata termostater 1 Trycktransmitter, P0, Pd, Prec / separata pressostater 3 P = Max. 5 / module Spänningssignal från annan regulator, separata signaler
Av/på-ingångar Kontakt 24 V 230 V
Säkerhetskretsar, gemensam för alla kompressorer 1 Max.1 Säkerhetskrets, oljetryck Max. 1/ komp. Säkerhetskrets, komp. Motorskydd Säkerhetskrets, komp. Motortemp. Säkerhetskrets, komp. Högtryckstermostat Säkerhetskrets, komp. Högtryckspressostat Säkerhetskrets, generell för varje kompressor 4 Säkerhetskrets, ödesbrytare till pumpen Max. 1/ fan Säkerhetskrets, frekvensomformare
Extern start/stopp 1 Nattjustering Sctrl-temperatur Separata larmfunktioner via DI 1 Belastningsutjämning Vätskenivå, Oljenivå, Pulsåterställning av oljestyrning 9
Exempel
På/av-spänningssignal
Exempel
På/av-utgångssignal
Exempel
Analog utgångssignal 0-10 V
Exempel
7
Begränsningar
På/av-utgångar
Kompressorer, motorer 4 Max. 8 Avlastare Pump 1 Max. 8 Larmrelä 1 Max. 1 Separata termostat- och pressostatfunktioner och spän-
ningsmätningar Vätskeinsprutning värmeväxlaren Max.1 Magnetventil för olja. Säkerhetsrelän för komp. 5
Analog styrsignal, 0-10 V
Frekvensomformare, komp. 1 + (komp. 2 eller pump) 2 Max. 2
Summan av alla anslutningar för regulatorn 18 0 6 12 2 Summa = max. 100
Antal anslutningar på en regulatormodul 11 11 0 0 0 0 8 8 0 0
Saknade anslutningar, om tillämpbart 7 - 6 4 2
5
De saknade anslutningarna kan fås genom en eller era tilläggsmoduler: Summan av eekten
6
AK-XM 101A (8 analoga ingångar) ___ st. á 2 VA = __ AK-XM 102A (8 digitala lågspänningsingångar) AK-XM 102B (8 digitala högspänningsingångar) 1 ___ st. á 2 VA = __ AK-XM 204A (8 reläutgångar) ___ st. á 5 VA = __ AK-XM 205A / B (8 analoga ingångar + 8 reläutgångar) 1 1 ___ st. á 5 VA = __ AK_OB 110 (2 analoga utgångar) 1 ___ st. á 0 VA = 0
1 Max. 5+5+5
___ st. á 2 VA = __
1 st. á 8 VA = 8 Summa = Summa = max. 32 VA
Exemplet:
Ingen av de tre begränsningarna överskreds => OK
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 31
8
Längd
Om du använder många tilläggsmoduler kommer regulatorns längd att växa därefter. Raden med moduler är en enhet som inte kan brytas.
Modulens mått är 72 mm. Moduler i 100-serien består av en modul Moduler i 200-serien består av en modul Regulatorn består av tre moduler Längden på den sammanlagda enheten är = n x 72 + 8
eller:
Modul Typ Antal på Längd
Regulatormodulen 1 x 224 = 224 mm Tilläggsmodul 200-serien _ x 144 = ___ mm Tilläggsmodul 100-serien _ x 72 = ___ mm
Total längd = ___ mm
9
Länkning av moduler
Starta med regulatormodulen och montera sedan de valda tilläggsmodulerna. Sekvensen är inte viktig.
Men du får inte ändra sekvensen, det vill säga arrangera om modulerna efter det att du gjort inställningarna som talar om vilka anslutningar som hör till de olika plintarna och modulerna.
Modulerna sitter fast i varandra och hålls ihop av en anslutning som på samma gång överför matningsspänning och datakommunikation.
Exemplet fortsätter: Regulatormodulen + 1 tilläggsmoduler i 200-serien + 1 tilläggsmodul i 100-serien = 224 + 144 + 72 = 440 mm.
exempel fortsatt
Montering och borttagning ska alltid ske när spänningen är bortkopplad.
Den skyddande kåpan som är monterad på regulatorns kontaktanslutning måste yttas till den sista lediga kontakten så att den skyddas mot kortslutning och smuts.
När regleringen har startat, kommer regulatorn att kontrollera hela tiden om det nns en anslutning till de anslutna modulerna. Denna status kan följas en lysdiod.
När de två hakarna på DIN-skenan är öppna, kan modulen skjutas på plats på DIN-skenan, oavsett var i raden modulen benner sig. Borttagning görs när de två hakarna är i öppet läge.
32 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
10
Bestäm anslutningspunkterna
Alla anslutningar måste programmeras med modul och punkt, så att det i princip inte gör något var anslutningarna görs, så länge de görs på korrekt ingång eller utgång.
• Regulatorn är den första modulen, nästa är 2, etc.
• En punkt är två eller tre plintar som hör till en ingång eller ut­gång (två plintar för en givare och tre plintar för ett relä).
Förberedelsen för kopplingsschemat och programmeringen (konguration). Det görs enklast genom att fylla i anslutningssammanställningen för de relevanta modulerna. Princip:
Namn på modul På punkt Funktion
fx Kompressor 1 x x Stäng fx Kompressor 2 x x Stäng fx Larmrelä x x NC fx Huvudbrytare x x Stäng fx P0 x x AKS 32R 1-6 bar
Modul Punkt
Var uppmärksam på numreringen. Den högra delen av regulatorn är mycket lik en separat modul. Men det är den inte.
Anslutningssammanställningen från regulatorn och eventuella tilläggsmoduler kan hämtas från “Modulsammanställning, dvs. regulatormodul:
Signal Modul Punkt Plint
1 (AI 1) 1 - 2
2 (AI 2) 3 - 4
3 (AI 3) 5 - 6
4 (AI 4) 7 - 8
Exempel fortsatt
Signal Modul Punkt Plint
Hetgastemperatur - Sd
Gasens sugtemperatur - Ss 2 (AI 2) 3 - 4 Pt 1000 Kompressor reglering - Sctrl 3 (AI 3) 5 - 6 Pt 1000 Extern huvudbrytare 4 (AI 4) 7 - 8 stängd "Pump styrning" - S7 5 (AI 5) 9 - 10 Pt 1000 Sugtryck - Po 6 (AI 6) 11 - 12 AKS 2050-59 Hetgas tryck - Pd 7 (AI 7) 13 - 14 AKS 2050-159 Nivåswitch, olja, komp.1 8 (AI 8) 19 - 20 stängd Nivåswitch, olja, komp.2 9 (AI 9) 21 - 22 stängd Nivåswitch, olja, komp.3 10 (AI 10) 23 - 24 stängd Nivåswitch, olja, komp.4 11 (AI 11) 25 - 26 stängd Magnetventil för olja, komp. 1 12 (DO 1) 31 - 32 ON Magnetventil för olja, komp. 2 13 (DO 2) 33 - 34 ON Magnetventil för olja, komp. 3 14 (DO 3) 35 - 36 ON Magnetventil för olja, komp. 4 15 (DO 4) 37 - 38 ON Magnetventil för olja, Receiver 16 (DO 5) 39 - 40 - 41 ON
Larm 18 (DO7) 45 - 46 - 47 OFF Rumsäkt 19 (DO8) 48 - 49 - 50 ON AKD kompressor reglering 24 - 0-10 V AKD pump styrning 25 - 0-10 V
1 (AI 1) 1 - 2 Pt 1000
1
17 (DO6) 42 - 43 - 44 ON
Signaltyp/
Aktiv på
Signaltyp/
Aktiv på
Obs Säkerhetsrelän ska ej anslutas till en modul med över­styrningsswitcar, eftersom de då kan inaktiveras genom felaktig inställning.
- Kolumner 1, 2, 3 och 5 används till programmeringen.
- Kolumner 2 och 4 används till kopplingsschemat.
Signal Modul Punkt Plint
Nivåswitch, olja, receiver Hög Nivåswitch, olja, receiver Låg 2 (AI 2) 3 - 4 stängd Nivåswitch, olja, Separator 3 (AI 3) 5 - 6 stängd Nivåswitch, CO2 receiver 4 (AI 4) 7 - 8 öppen Pulsåterställning av stoppad kompressor Termostatgivare i motorrum ­Saux1
Oil receiver, Prec 8 (AI 8) 19 - 20 AKS 2050-159 Kompressor 1 9 (DO 1) 25 - 26 - 27 ON Kompressor 2 10 (DO 2) 28 - 29 - 30 ON Kompressor 3 11 (DO 3) 31 - 32 - 33 ON Kompressor 4 12 (DO 4) 34 - 35 - 36 ON Pumpstartsignal till AKD 13 (DO 5) 37 - 38 - 39 ON
1 (AI 1) 1 - 2 stängd
5 (AI 5) 13 - 14 Pulse
6 (AI 6) 15 - 16 Pt 1000
7 (AI 7) 17 - 18
2
14 (DO6) 40 - 41 - 42 15 (DO7) 43 - 44 - 45 16 (DO8) 46 - 47 - 48
Signal Modul Punkt Plint Aktiv på
Kompressor 1, säkerhetskrets Kompressor 2, säkerhetskrets 2 (DI 2) 3 - 4 öppen Kompressor 3, säkerhetskrets 3 (DI 3) 5 - 6 öppen Kompressor 4, säkerhetskrets 4 (DI 4) 7 - 8 öppen
Kompressorers gemensamma
säkerhetskrets
1 (DI 1) 1 - 2 öppen
5 (DI 5) 9 - 10
3
6 (DI 6) 11 - 12 öppen
7 (DI 7) 13 - 14 8 (DI 8) 15 - 16
Signaltyp/
Aktiv på
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 33
11
Kopplingsschema
Ritningar av de individuella modulerna kan beställas från Danfoss. Format = dwg och dxf.
Du kan sedan själv skriva modulens nummer i cirkeln och rita de individuella anslutningarna.
Komp.
Säkerhetskrets
hetskrets
Kompressorers säker-
Återställning, olje-
hantering
Mottagar-
nivå
Room
fan
Exemplet fortsätter:
34 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
12
Strömförsörjning
Strömförsörjning ansluts endast till regulatormodulen. Strömförsörjningen till de andra modulerna överförs via kontakten mellan modulerna. Strömförsörjningen måste vara 24 V +/-20 %. En transformator måste användas för varje enskild regulator. Transformatorn måste vara klass II. 24 V får inte delas med andra regulatorer eller enheter. De analoga ingångarna och utgångarna är inte galvaniskt separerade från strömförsörjningen.
Plus och minus 24 V-igången får inte vara jordad.
Exemplet fortsätter:
Regulatormodulen 8 VA + 1 tilläggsmodul i 200-serien 5 VA + 1 tilläggsmodul i 100-serien 2 VA
-----­Transformatorstorlek (minst) 15 VA
Transformatorstorlek
Strömförbrukningen växer med antal moduler som används:
Modul Typ Antal á Eekt
Regulator 1 x 8 = 8 VA Tilläggsmodul 200-serien _ x 5 = __ VA Tilläggsmodul 100-serien _ x 2 = __ VA Totalt ___ VA
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 35
Ordering
1. Controller
Typ Funktion Tillämpning Språk Kodnummer
Engelska, tyska, franska, hol­ländska, italienska
Engelska, danska, nska
080Z0156
080Z0158
AK-HP 780
Regualtor för värmepump reglering
Kapacitetstyrning för värmepumpsdrift. Styrning av pump för varmvattenberedare. Oljehantering
Exemplet
fortsätter
2. Tilläggsmoduler och sammanställning av ingångar och utgångar
Typ Analoga
ingångar
För givare, trycktransmit­ter etc.
Regulator 11 4 4 - - - - -
Tilläggsmoduler
AK-XM 101A 8 080Z0007
AK-XM 102A 8 080Z0008
AK-XM 102B 8 080Z0013 x
AK-XM 204A 8 080Z0011
AK-XM 204B 8 x 080Z0018
AK-XM 205A 8 8 080Z0010 x
AK-XM 205B 8 8 x 080Z0017 Följande tilläggsmoduler kan placeras på PC-kortet i regulatormodulen.
Det nns endast plats för en modul. AK-OB 110 2 080Z0251 x
På/Av-utgångar På/av strömförsörjning
Relä (SPDT)
Fast tillstånd Låg spänning
(DI-signal)
(max. 80 V)
Hög spän­ning (max. 260 V)
Analoga utgångar
0-10 V d.c. För åöversty-
Moduler med brytare
rning av reläutgån­gar
Kodnummer
Med skruv­plintar
Exemplet fortsätter
x
3. AK-drift och tillbehör
Typ Funktion Tillämpning Kodnummer
Operation
AK-ST 500 Programvara för drift av AK-regulatorer AK-drift 080Z0161 x
- Kabel mellan PC och AK-regulator AK - Kom-port 080Z0262 x
-
Accessories Spänningsmatningsmodul 230 V/115 V till 24 V d.c.
AK-PS 075 18 VA AK-PS 150 36 VA 080Z0054
Accessories Extern display som kan anslutas till regulatormodulen. För att till exempel visa receiver temperatur
EKA 163B Display 084B8574
EKA 164B Display med knappar 084B8575
- Kabel mellan display och regulator
Tillbehör Realtidklocka används i regulatorerna som kräver en klockfunktion men inte är anslutna till datakommunikationen.
AK-XM 101A Realtidklocka med batteri-backup. Kan monteras i en AK-regulator 080Z0252
Kabel mellan nollmodemkabel och AK-regulator/ Kabel mellan PDA-kabel och AK-regulator
AK - RS 232 080Z0261
Supply for controller
Längd = 2 m 084B7298
Längd = 6 m 084B7299
080Z0053 x
Exemplet fortsätter
36 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
3. Montering och kabeldragning
Det här avsnittet beskriver hur regulatorn:
• Monteras
• Anslute
Vi kommer att fortsätta använda föregående exempel, det vill säga följande moduler:
• AK-HP 780 regulatormodul
• AK-XM 205A ingångs- och utgångsmodul
• AK-XM 102B digital ingångsmodul
• AK-OB 110 analog utgångsmodul
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 37
Montering
Montering av en analog utgångsmodul
1. Ta av överdelen från basmodulen
Du får inte ansluta ström till basmodulen.
Tryck in plattan vid lysdioderna till vänster och plattan vid den röda adressändraren till höger. Lyft av överdelen från basmodulen.
2. Montera tilläggsmodulen på basmodulen
Den analoga tilläggsmodulen ger en signal till rekvensomformaren.
3. Sätt tillbaka överdelen på basmodulen
Det nns två utgångar
38 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Montering och kablage - fortsättning
Montering av en tilläggsmodul på basmodulen
1. Ta bort den skyddande kåpan
Ta bort den skyddande kåpan från anslutningskontakten på höger sida av basmodulen. Placera kåpan på anslutningskontakten till höger om den till­läggsmodul som ska monteras längst till höger.
2. Sätt ihop tilläggsmodulen och basmodulen
Du får inte ansluta ström till basmodulen.
I vårt exempel ska två tilläggsmoduler monteras på basmodulen. Vi har valt att montera modulen med reläer direkt på basmodulen och sedan modulen med ingångssignaler. Således blir sekvensen följande:
Alla efterföljande inställningar som påverkar de två tilläggsmodulerna bestäms av den här sekvensen.
När de två hakarna på DIN-skenan är öppna, kan modulen skjutas på plats på DIN-skenan, oavsett var i raden modulen benner sig. Nedmontering görs således när de två hakarna är öppna.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 39
Montering och kabeldragning - fortsättning
Kabeldragning
Bestäm vid planeringen vilken funktion som ska anslutas och var.
1. Anslut ingångar och utgångar
Här är tabeller för exemplet:
Signal Modul Punkt
Hetgastemperatur - Sd
Suggastemperatur - Ss 2 (AI 2) 3 - 4 Pt 1000 Kompressor reglering - Sctrl 3 (AI 3) 5 - 6 Pt 1000 Extern huvudbrytare 4 (AI 4) 7 - 8 Stängd "Pump styrning" - S7 5 (AI 5) 9 - 10 Pt 1000 Sugtryck - Po 6 (AI 6) 11 - 12 AKS 2050-59 Hetgas tryck - Pd 7 (AI 7) 13 - 14 AKS 2050-159 Nivåswitch, olja, komp.1 8 (AI 8) 19 - 20 Stängd Nivåswitch, olja, komp.2 9 (AI 9) 21 - 22 Stängd Nivåswitch, olja, komp.3 10 (AI 10) 23 - 24 Stängd Nivåswitch, olja, komp.4 11 (AI 11) 25 - 26 Stängd Magnetventil för olja, komp. 1 12 (DO 1) 31 - 32 ON Magnetventil för olja, komp. 2 13 (DO 2) 33 - 34 ON Magnetventil för olja, komp. 3 14 (DO 3) 35 - 36 ON Magnetventil för olja, komp. 4 15 (DO 4) 37 - 38 ON Magnetventil för olja, Receiver 16 (DO 5) 39 - 40 - 41 ON
Larm 18 (DO7) 45 - 46 - 47 OFF Rumsäkt 19 (DO8) 48 - 49 - 50 ON AKD kompressor reglering 24 - 0-10 V AKD pump styrning 25 - 0-10 V
Stängd
Nivåswitch, olja, receiver Hög Nivåswitch, olja, receiver Låg 2 (AI 2) 3 - 4 Stängd Nivåswitch, olja, Separator 3 (AI 3) 5 - 6 Stängd Nivåswitch, CO2 receiver 4 (AI 4) 7 - 8 Öppen Pulsåterställning av stoppad kompressor Termostatgivare i motorrum room- Saux1
Olje receiver, Prec 8 (AI 8) 19 - 20 AKS 2050-159 Kompressor 1 9 (DO 1) 25 - 26 - 27 ON Kompressor 2 10 (DO 2) 28 - 29 - 30 ON Kompressor 3 11 (DO 3) 31 - 32 - 33 ON Kompressor 4 12 (DO 4) 34 - 35 - 36 ON Pumpstartsignal till AKD 13 (DO 5) 37 - 38 - 39 ON
Modul Punkt
1 (AI 1) 1 - 2 Pt 1000
1
17 (DO6) 42 - 43 - 44 ON
1 (AI 1) 1 - 2 Stängd
5 (AI 5) 13 - 14 Pulse
6 (AI 6) 15 - 16 Pt 1000
7 (AI 7) 17 - 18
2
14 (DO6) 40 - 41 - 42 15 (DO7) 43 - 44 - 45 16 (DO8) 46 - 47 - 48
Plint
Plint
Signaltyp/
Aktiv på
Signaltyp/
Aktiv på
Brytarens funktion visas i sista kolumnen.
Trycktransmittern AKS 32 och AKS 2050 nns för olika tryckområden. Här nns det två olika. En upp till 59 bar och en upp till 159 bar.
Signal Modul Punkt Plint Aktiv på
Kompressor 1, säkerhetskrets Kompressor 2, säkerhetskrets 2 (DI 2) 3 - 4 Öppen Kompressor 3, säkerhetskrets 3 (DI 3) 5 - 6 Öppen Kompressor 4, säkerhetskrets 4 (DI 4) 7 - 8 Öppen
Kompressorers gemensamma
säkerhetskrets
1 (DI 1) 1 - 2 Öppen
5 (DI 5) 9 - 10
3
6 (DI 6) 11 - 12 Öppen
7 (DI 7) 13 - 14 8 (DI 8) 15 - 16
40 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Montering och kabeldragning - fortsättning
Anslutningarna i exemplet visas här.
Varning Håll signalkablar separerade från kablar med hög spänning.
Skärmen på på trycktransmitterns kablar får endast anslutas vid regulatorn.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 41
2. Anslut LON-kommunikationsnätverk
Installationen av datakommunikation måste följa de krav som nns i dokument RC8AC.
3. Anslut strömförsörjning
Den är 24 V och får inte användas av andra regulatorer eller utrustningar. Plintarna får inte vara jordade.
4. Följ lysdiodindikatorerna
När strömförsörjningen ansluts kommer regulatorn att göra en intern kontroll. Regulatorn är färdig efter cirka en minut när lysdioden “Status” börjar blinka långsamt.
5. Vid nätverk
Ange adressen och aktivera “Service Pin”.
6. Regulatorn är nu klar för kongurering.
Intern kommunikation mel­lan modulerna: Snabbt blinkande = fel Kontinuerligt På = fel
Power
Comm
DO1 Status
DO2 Service Tool
DO3 LON
DO4
DO5 Alarm
DO6
DO7
DO8 Service Pin
Status på utgång 1-8
Långsamt blinkade = OK Snabbt blinkande = svar från porten i 10 min. efter nätverk installation Kontinuerligt PÅ = fel Kontinuerligt AV = fel
Extern kommunikation
Blinkande = aktivt larm/ej avbruten Konstant på = Aktivt larm/avbruten
Nätverksinstallation
42 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
4. Konguration och dri
Det här avsnittet beskriver hur regulatorn:
• Är kongurerad
• Betjänas
Vi kommer att använda oss av tidigare nämnda exempel, dvs. kompressorstyrning med 4 kompressorer och styrning av en pump.
Exemplet visas på nästa sida.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 43
Värmepump anläggningsexempel
Vi kommer att beskriva exemplet som består av en kompressor­grupp och en "pump".
Exemplet är samma som det som ges i avsnittet “Design”, där regu­latorn är en AK-HP 780 + tilläggsmoduler.
Kompressorpaket:
• Köldmedium CO2 (R744)
• 4 kompressorer med "Best t". Varvtalsreglering av en.
• Säkerhetsövervakning av varje kompressor
• Vanlig högtrycksövervakning
• Sctrl inställning 60°C, nattsänkning 5 K
• Oljestyrning av varje kompressor
• Pulsåterställning för stoppad kompressor (brist på olja)
Pump:
• Pump med varvtalsreglering
• S7 inställning 40°C
Receiver:
• Övervakning av vätskenivå
• Styrning av tryck i olja receiver
Fläkt i anläggningsrum
• Termostatreglering av äkt i anläggningsrum
Säkerhetsfunktioner:
• Övervakning av P0, Pc, Sd och överhettning i sugledningen
• P0 max = 10°C, P0 min = -2°C
• Pd max = 50 °C
• Sd max = 120°C
• SH min = 5 °C, SH max = 35 °C
• Övervakning av låg och hög nivå i olja receiver
Övrigt:
• Larmutgång används
• Extern huvudbrytare används
Det nns även en intern huvudbrytare som en inställning. Båda måste vara “PÅ” innan ändringar kan göras.
Modulerna som används väljs i planeringsfasen.
I exemplet som visas använder vi följande moduler:
• AK-HP 780 Regulator
• AK-XM 102B digital ingångsmodul
• AK-XM 205B ingångsmodul och utgångsmodul
• AK-OB 110 analog tilläggsmodul
44 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Konguration
Anslut PC eller PDA
PC eller PDA med programmet “Service Tool” är anslutet till regulatorn.
Regulatorn måste sättas på först och lysdioden “Status” måste blinka innan programmet Service Tool startas.
Starta Service Tool-programmet
Information om anslutning och drift av programvaran “AK ser­vice tool” nns i handboken för programvaran.
Första gången Service Tool ansluts till en ny version av regulatorn tar starten av Service Tool längre tid än normalt eftersom den hämtar infor­mation från regulatorn. Tiden kan följas på indikatorn längst ned på displayen.
Logga in med användarnamnet SUPV
Välj användarnamnet SUPV och skriv in säkerhetskoden..
När regulatorn levereras är SUPV-säkerhetskoden 123. När du är inloggad på regulatorn kommer alltid en översikt över regula­torn att visas.
I det här fallet är översikten tom. Detta beror på att regulatorn inte har kongurerats ännu. Den röda larmklockan längst ned till höger visar om det nns ett aktivt larm i regulatorn. I vårt fall beror larmet på att tiden i regulatorn inte har ställts in ännu.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 45
Konguration - fortsättning
Authorization
1. Gå till menyn Conguration (konguration)
Klicka på den orangea knappen med en skiftnyckel på, nederst på displayen.
2. Välj Authorization (behörighet)
3. Ändra inställningar för användaren “SUPV”
Vid leverans är regulatorn uppsatt med standard behörigheter för olika användartyper. Denna inställning ska ändras och anpassas till anlägg­ningen. Ändringarna kan göras nu eller senare.
Du kommer att använda den här knappen igen när du vill komma till den här displayen. På vänster sida visas inte alla funktioner ännu. Här kommer det att n­nas er funktioner ju längre vi kommer med inställningarna.
Klicka på raden Authorization (behörighet) för att komma till dis­playen för användarinställningar.
4. Välj användarnamn och behörighetskod
5. Gör en ny login med användarnamnet och den nya behörighetskoden
Markera raden med användarnamnet SUPV. Klicka på knappen Change (ändra)
Det är här man väljer supervisor för denna anläggning och en motsva­rande behörighetskod för denna person.
I tidigare versioner av AK-ST 500 var det möjligt att välja språk i denna meny. Om regulatorn har en nyare programvara, sker språkval i samband med kongurationen av AK-ST 500. Regulatorn kommer att använda samma språk som är valt i service tool, men bara om regulatorn innehåller detta språk. Om språket inte nns i regulatorn, kommer inställningar och avläsningar att visas på engelska.
För att aktivera de nya inställningarna måste du göra en ny login på regulatorn med det nya användarnamnet och relevant behörighetskod. Du når loginmenyn genom att klicka i övre vänstra hornet.
46 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Konguration - fortsättning
Lås upp kongurationen av regulatorerna
1. Gå till menyn Conguration (konguration)
2. Välj Lock/Unlock conguration (Lås/Lås upp kon­guration)
3. Välj Conguration lock
Klicka på det blå fältet med texten Locked (låst)
Regulatorn kan endast kongureras när den är olåst.
Värdena kan ändras när den är låst men endast de inställningarna som inte påverkar kongurationen.
4. Välj Unlocked (lås upp)
Välj Unlocked (lås upp) och klicka på OK.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 47
Konguration - fortsättning
Systeminställning
1. Gå till menyn Conguration (konguration)
2. Välj System setup (systeminställning)
3. Ange inställningarna
Alla systeminställningar kan ändras genom att klicka på det blå fältet med inställningen och sedan ange det värde som önskas.
I det första fältet anger du vad regulatorn kommer att styra.
När tiden har ställts in kan PC-tiden överföras till regulatorn. När regulatorn är ansluten till ett nätverk, kommer datum och tid au­tomatiskt ställas in av systemenheten i nätverket. Detta gäller även för övergång till sommartid.
48 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Konguration - fortsättning
Välj anläggningstyp
1. Gå till menyn Conguration (konguration)
2. Välj anläggningstyp
Klicka på raden Select plant type (välj anläggningstyp) .
3. Välj anläggningstyp
4. Ange vanliga funktioner
När installationstypen ska kongureras kan det göras på två sätt: Antingen
Quick setup
eller
Alla inställningar kan anges på följande sidor. I exemplet har vi valt den här inställningen för att kunna beskriva de olika funktionerna.
Här kan du göra ett val mel­lan ett antal fördenierade kombinationer, som på samma gång bestämmer anslutnings­punkterna. I slutet av den här handboken nns en översikt på alternativ och anslutningspunkter.
Efter konguration av den här funktionen kommer regulatorn att stängas av och startas igen. Efter omstarten kommer ett stort antal inställningar ha gjorts. Dessa inkluderar inställ­ningspunkterna. Fortsätt med inställningen och kontrollera värdena. Om du ändrar några av in­ställningarna kommer de nya värdena att gälla.
Fler inställningar: Extern huvudbrytare till Yes (Ja) Alarm output (Larmutgång) ställs in på High (hög). (Vid “High” är reläet endast aktiverat för högprioriterade larm).
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 49
Konguration - fortsättning
Ställ in kompressorns reglering
1. Gå till menyn Conguration (konguration)
2. Välj Suction group (suggrupp)
3. Ange värdena för referensen
Menyn Conguration i Service Tool har nu ändrats. Den visar möjliga inställningar för
den valda anläggningstypen.
I vårt exempel väljer vi inställningarna:
- Set point = 60°C
- Night setback value = 5 K. Inställningarna visas i displayen.
Mer information om de olika kongurationsalternati­ven nns nedan. Siorna refererar till siran och bilden i kolumnen till vänster. Skärmen visar endast inställningarna som krävs för en given konguration.
3 - Referens
Referens = ange referens + nattjustering + kompen­sering från extern 0- 10 V-signal Börvärde ( -80 till +120°C) Inställning av den Sctrl temperatur som krävs i °C.
Kompensering via ext. Ref
Välj om en 0-10 V extern överstyrningssignal som referens krävs Kompensering vid max. ingång (-100 till +100 °C) Förskjutningsvärdet vid max. signal (10) Kompensering vid min. ingång (-100 till +100 °C) Förskjutningsvärdet vid min. signal (0) Justeringslter (10 - 1800 sek) Här kan du ställa in hur snabbt referensen ska aktiveras.
Nattjustering via DI
Välj om det krävs en digital ingång för aktivering av drift på natten. Drift på natten kan alternativt styras via ett intern veckovist schema eller via en nätverkssignal Nattjustering (-25 till +25 K) Förskjutningsvärdet för sugtrycket i anslutning med en aktiv nattjusterings-signal (angiven i Kelvin) Max. referens (-50 till +80 °C) Max. tillåten referens för sugtryck Max. referens (-80 till +25 °C) Min. tillåten referens för sugtryck
Klicka på +-knappen för att gå till
nästa sida
4. Ange värdena för kapacitetsreg­leringen
Det nns era sidor, en efter en. Den svarta stapeln i det här fältet visar vilken sida som visas just nu. Flytta mellan sidorna med knapparna + och -.
I vårt exempel väljer vi: 4 kompressorer
- Köldmedie = R744
- Best t
4 - Kompressorapplikation
Välj den kompressorapplikation som krävs Antal kompressorer Ställ in antal kompressorer
Antal avlastare
Ange antal avlastningsventiler
Regulatorgivare
= Sctrl
Po, typ av köldmedie
Välj köldmedie
Po köldmediefaktorer K1, K2, K3
Används endast om “Po köldmedietyp” är inställd på anpassad (kontakta Danfoss för mer information)
Stegregleringsläge
Välj kopplingsmönstret för kompressorer Sekventiell: Kompressorer kopplas till och från enligt kompressorernas nummer (FILO) Cyklisk: Drifttidsutjämning mellan kompressorer (FIFO) Bäst anpassning: Kompressorer kopplas in/ur för att bäst passa faktisk belastning
Insprutningsvärmeväxlare
Väljer om en utgångssignal ska skickas till start/ stopp av vätskeinsprutning i en kaskadvärmeväxlare VSD min. varvtal (0,5 - 60,0 Hz) Min. varvtal där kompressorn måste kopplas ur VSD startvarvtal (20,0 - 60,0 Hz) Min. varvtal för start av variabelt varvtal (måste stäl­las in till ett högre värde än “VSD Min. varvtal Hz”) VSD max. varvtal (40,0 - 120,0 Hz) Högsta tillåtna varvtal för kompressormotorn
VSD säkerhetsövervakning
Välj det här om det krävs en ingång för övervakning av frekvensomformaren
Belastningsutjämningsgränser
Välj hur många belastningsutjämningsingångar som krävs
Belastningsutjämningsgräns 1
Ange max. kapacitetsgräns för belastningsutjäm­ningsingång 1
Belastningsutjämningsgräns 2
Ange max. kapacitetsgräns för belastningsutjäm­ningsingång 2
50 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Konguration - fortsättning
Klicka på +-knappen för att gå till
nästa sida
5. Ställ in värdena för kompressorernas kapacitet
Klicka på +-knappen för att gå till
nästa sida
6. Ställ in värdena för huvudsteg och eventuella avlastare
I vårt exempel nns det inga avlastare och följaktligen heller inga ändringar.
Överstyrningsgräns Po
Laster under gränsvärdet tillåts. Om P0 överskrider värdet, startar en tidsfördröjning. Om tidsfördröjningen överskrids, avbryts belastningsgränsen
Överstyr fördröjning 1
Max. tid för kapacitetsgräns om P0 är för hög
Överstyr fördröjning 2
Max. tid för kapacitetsgräns om P0 är för hög
Avancerade regleringsinställningar
Välj om den avancerade kapacitetregleringsinställningen ska visas Kp Po (0,1 - 10,0) Förstärkningsfaktor för P0-regleringen Min. kapacitetsändring (0 - 100 %) Ställ in min. kapacitetsändring som krävs innan regulatorn kopplar in eller kopplar ur kompressorer
Minimering av cykel
Kontrollområdet kan variera för inkopplingar och urkopp­lingar. Se avsnitt 5. Initial starttid (15 - 900 s) Tiden efter start där inkopplingskapaciteten är begränsad till det första kompressorsteget.
Avlastningsläge
Välj om antingen en eller era kapacitetsreglerade kompres­sorer tillåts att avlastas samtidigt som eekten minskas
5 - Kompressorer
På den här skärmen är kapacitetsfördelningen mellan kom­pressorerna denierad. De kapaciteter som behöver ställas in beror på de “compres­sor application” och “Step control mode” som har valts. Nominell kapacitet (0,0 - 100000,0 kW) Ange nominell eekt för kompressorn i fråga. För kompressorer med variabelt varvtal måste den nominella eekten ställas in för huvudfrekvensen (50/60 Hz)
Avlastare
Antal avlastningsventiler för varje kompressor (0-3)
Klicka på +-knappen för att gå till
nästa sida
7. Ange värdena för säker drift
I vårt exempel väljer vi:
- Säkerhetsgräns för utsläppstemperaturen = 120 °C
- Säkerhetsgräns för discharge temperatur = 50°C
- Säkerhetsgräns för lågt sugtryck = -2°C
- Larmgräns för högt sugtryck = = 10°C
- Larmgräns för min. och max. överhettning = 5 och 35 K.
6 - Kapacitetfördelning
Installationen är beroende av kombinationen av kompresso­rer och kopplingsmönster. Huvudsteg Ange nominell eekt för huvudsteget (ange procenten av kompressorns nominella kapacitet) 0 - 100 %.
Avlasta
Avläsning av kapaciteten på varje avlastning 0-100 %.
7 - Säkerhet Emergency cap. day
Den önskade inkopplingskapaciteten för daglig drift i de fall där nöddrift startar på grund av ett fel i insugtryckgivaren/ medeltemperaturgivaren.
Emergency cap. night
Den önskade inkopplingskapaciteten för drift på natten i de fall där nöddrift startar på grund av ett fel i insugtryckgiva­ren/medeltemperaturgivaren.
Sd max limit
Max. värde för temperaturen på hetgasen Vid 10 K under gränsen ska kompressorkapaciteten minskas och hela kondensorkapaciteten kopplas in. Om gränsen överskrids kommer hela kompressorkapaciteten att kopplas ur.
Pd Max limit
Max. värde för discharge pressure i °C. Vid 3 K under gränsen, kommer hela pump-kapaciteten att kopplas in och kompressorkapaciteten att minskas. Om gränsen överskrids kommer hela kompressorkapaciteten att kopplas ur.
Pc Max delay
Tidsfördröjning för larmet Pd max limit
P0 Limit
Regleringsparameter som skyddar mot lågt sugtryck.
P-band (above P0 limit)
Regleringsparameter som skyddar mot lågt sugtryck.
P0 Min limit
Min. värde för sugtrycket i °C
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 51
Konguration - fortsättning
Klicka på +-knappen för att gå till
nästa sida
8. Ställ in styrningen av kompres­sorn
Klicka på +-knappen för att gå till
nästa sida
9. Ange drifttiden för kompressorn
I vårt exempel använder vi:
- Gemensam högtryckspressostat för alla kompressorer
- En generell säkerhetsövervakning för varje kompressor
(De kvarvarande alternativen kunde ha valts, om det krävdes en specik säkerhetskrets för varje kompressor).
Ställ in min. AV-tid för kom­pressorreläet Ställ in min. PÅ-tid för kom­pressorreläet Ställ in hur ofta kompressorn
får starta
Om gränsen minskas kommer hela kompressorkapaciteten att kopplas ur.
P0 Max alarm
Larmgräns för högt sugtryck P0
P0 Max delay
Tidsfördröjning innan larm för högt sugtryck P0.
Safety restart time
Allmän tidsfördröjning innan kompressorn startar. (Gäller följande funktioner: “Sd max. limit”, Pd max. limit” och “P0 min. limit).
SH Min alarm
Larmgräns för min. överhettning i sugledningen.
SH Max alarm
Larmgräns för max. överhettning i sugledningen. SH alarm delay Tidsfördröjning innan larm för min./max. överhettning i sugledningen.
8 - Kompressorsäkerhet Säkerhetskrets
Välj om du önskar en gemensam säkerhetskrets för alla kom­pressorer. Om larmet aktiveras kommer alla kompressorer att kopplas ur.
Oljetryck etc.
Deniera här vilken typ av skydd som ska anslutas. Med “General” skickas en signal från varje kompressor.
9 - Min. drifttider
Kongurera drifttiderna här så “onödig drift” kan undvikas. Omstarttid är tidsintervallet mellan två starter i följd.
10 - Säkerhetstimer Urkopplingsfördröjning
Tidsfördröjningen mellan urkoppling av säkerhetskrets och kompressor larm. Den här inställningen är gemensam för alla säkerhetsingångar för relevant kompressor.
Omstartfördröjning
Min. tid tills kompressorn är OK efter en säkerhetsurkoppling. Efter det här intervallet kan den starta igen.
11 - Övriga funktioner
(För närvarande nns det inga funktioner.)
Klicka på +-knappen för att gå till
nästa sida
10. Ställ in tiden för säkerhetsur­kopplingar
Klicka på +-knappen för att gå till
nästa sida
11. Ange övriga funktioner
Inställningarna gäller enbart reläer som kopplar till och från kompressormotorn. De gäller inte för avlastare.
Om begränsningarna överlappar varandra kommer regulatorn att välja den längsta begränsningstiden.
I vårt exempel använder vi inte dessa funktioner.
52 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Konguration - fortsättning
Ställ in oljestyrning
1. Gå till menyn Conguration (konguration)
2. Välj Oil management
3. Ställ in kylkrets
4. Ställ in reglermetoder
Klicka på +-knappen för att gå till nästa sida
I vårt exempel har oljehantering valts.
(Om det var kaskadreglering/tvåstegssystem, skulle den andra regulatorn behöva ställas på "LP".)
Vi använder inte säkerhetsreläer i vårt exempel.
I detta exempel vill vi styra oljereceivern. Detta görs med en pressostat. Här har vi valt en pressostat. Pressostaten ska ställas in enligt följande:
- Välj trycktransmitter När trycket faller i receivern, ska ventilen öppna.
- Ställ in trycknivån vid vilken ventilen ska öppna. Ställ in 30 bar här.
- Ställ in trycknivån vid vilken ventilen ska stänga helt igen. Ställ in 35 bar här.
I exemplet har vi två nivåswitchar i receivern. Både en hög och en låg.
4 Oljestyrning
Välj om du vill aktivera oljestyrning.
LP synk till HP
Välj detta om regulatorn arbetar på lågtryck och ska synkroniseras med högtrycksregleringen.
Oljestyrning säkerhetsrelä
Om denna ställs in på JA, kommer regulatorn att reservera ett säkerhetsrelä för varje kom­pressor. Reläterminalen ansluts i serie till kom­pressor reläet. Reläet kan på detta sätt stoppa kompressorn, om brist på olja registreras när kompressorn tvångsstyrs. (Tvångsstyrd TILL med inställningen "Manuell" eller med "switch" på en expansionsmodul.) Danfoss rekommenderar denna funktion för att undvika kompressorskador. (För att hålla detta enkelt, används inte denna funktion i exemplet.)
Oljereceiver
Välj om du vill aktivera tryckreglering i en av oljereceivrarna.
Nivåswitch receiver
Deniera önskade nivågivare. Bara Hög / Hög och låg
Nivålarm fördröjning
Fördröjning för nivålarm
Ingång för tryck
Välj om trycket ska styras från en pressostat eller signal från pulsräknare.
Komp. per. för start sekv.
(För pulsräknare): Procentuellt värde av totalt antal pulser för olika kompressorer
Tryck sekv.
(För pulsräknare) Välj mellan: Bara pulser från HP krets. Pulser från både HP och LP inkluderas
Aktuellt tryck
Uppmätt värde
Aktuell status
Status för oljeseparation
Cut out tryck
Receivertryck för avstängning av olja
Cut in tryck
Receivertryck för öppning för olja
Höglarmgräns
Larm avges om ett högre tryck registreras
Höglarmfördröjning
Tidsfördröjning för larm
Höglarmtext
Skriv en larmtext
Låglarmgräns
Larm avges om ett lägre tryck registreras
Låglarmfördröjning
Tidsfördröjning för larm
Låglarmtext
Skriv en larmtext
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 53
Konguration - fortsättning
5. Ställ in oljestyrning för kompres­sorerna
I vårt exempel styrs oljeförsörjningen separat för varje kompressor. Inställningarna visas här i diagrammet. Processen är enligt följande: 20 sekund efter signalen från nivåswitchen ges, startar oljeinsprutningen. Denna pulserar tre gånger med en minuts intervall. Varje puls varar en sekund. Sedan kommer en paus på 20 sekunder. Om nivåswitchen inte har registrerat någon olja nu, stoppas kompressorn.
5 Kompressor oljestyrning
Välj om oljeförsörjningen till kompressorerna ska vara gemensam eller om varje kompressor ska styras separat.
Oljecykel startfördröjning
(Prel period) Oljepulser startar efter en stabil signal från nivåswitchen under hela fördröjningstiden.
Oljecykel stoppfördröjning
(Prel period) Oil Oljepulser stoppar efter en stabil signal från nivåswitchen under hela fördröjningstiden. (Larm om nivåswitchen fortfarande ger signal för mer olja.)
Klicka på +-knappen för att gå till
nästa sida
6. Set oil separator
I vårt exempel är det bara en separator som bara har en nivåswitch. Inställningarna visas här i diagrammet. Processen är enligt följande: När en signal kommer från nivåswitchen, startar tömningsprocessen för receivern Denna pulserar tre gånger med en minuts intervall. Varje puls varar en sekund. Om nivåswitchen inte registrerar en oljenivåsänkning nu, ges ett larm när tidsfördröjningen gått ut.
Hög oljenivå larmfördröjning
Om en aktivering av nivåswitchen ej registrerats innan tiden löpt ut, ges ett larm.
Antal perioder
Antal pulser som ska aktiveras i oljepåfyllningssekvensen
Periodtid
Tid mellan pulser
Oljeventil öppentid
Ventilens öppningstid för varje puls.
6 Separator
Välj om det ska vara en gemensam separator för alla kompressorer eller en separator för varje kompressor.
Nivådetektering
Välj om separatorn ska styras av en eller två nivåswitchar.
Nivålarmfördröjning
Larm avges när nivåswitch används för låg nivå.
Repetitionscykel
Period mellan repetition av tömningsprocess från separatorn om nivåswitchen kvarstår på hög nivå.
Inget oljesep. larm, fördröjning
Larmfördröjning när en signal ges att olja ej separeras ("hög" nivå kontakt ej aktiverad)
Antal perioder
Antal gånger ventilen ska öppna i öppningssekvens.
Periodtid
Tid mellan ventilöppningar.
Öppen tid
Ventilens öppentid
54 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Konguration - fortsättning
Inställning av pump
1. Gå till menyn Conguration (konguration)
2. Välj pump
3. Ställ in regleringsläge och referens
3 - PC reference Regulatorgivare
S7: Medeltemperaturen används för reglering
Inställning
Inställning av setpoint
Min reference
Min. tillåten referens
Max reference
Max. tillåten referens
4 - Capacity control (kapacitetsreglering) No pumps Inga pumpar
Det är endast möjligt att ansluta till en pump.
Monitoring of the pump
Säkerhetsövervakning av Pump A. En digital ingång används
Capacity control mode
Välj regerlingsläge för pump Av/På: Pumpen är ansluten via en reläutgång Varvtal: Pump kapaciteten styrs via en varvtals­reglering (frekvensomformare)
Control type
Val av regleringsstrategi P-band: Fläktkapaciteten styrs via frekvensband­styrning. P-band kongureras som “Proportional band Xp” PI-reglering: Fläktkapaciteten styrs av PI-regu­latorn.
Klicka på +-knappen för att gå till
nästa sida
4. Ställ in värdena för kapacitets­reglering
Capacity curve
Val av kapacitetskurva Linjär: Samma förstärkning i hela området Kvadratisk: Kvadratisk kurvform, som ger högre förstärkning vid högre belastning.
VSD start speed
Min. varvtal för start av varvtalsreglering (måste kongureras högre än “VSD Min. Speed %”) VSD
min Speed
Min. varvtal där varvtalsregleringen kopplas ur (låg belastning).
Proportional band Xp
Proportionellt band för P/PI-regulator
Integration time Tn
Integrationstid för PI-regulator
VSD safety monit.
Val av säkerhetsövervakning av frekvensomfor­mare. En digital ingång används för att övervaka frekvensomformare.
Vi väljer "varvtal" i vårt exempel.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 55
Konguration - fortsättning
Inställning av Display
1. Gå till menyn Conguration (konguration)
2. Välj Display setup
3. Deniera vilka avläsningar som ska visas för de individuella utgångarna
I vårt exempel används inte separate displayer. Inställningarna här nns med för information.
3 - Display setup
Display
Följande kan avläsas för de fyra utgångarna
Comp. control sensor P0 P0 bar (abs) Sctrl Ss Sd Cond. control sensor Pd Pd bar (abs) S7
Unit readout
Välj om avläsningar ska ske i SI enheter (°C och bar) eller (US­enheter °F och psi)
56 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Konguration - fortsättning
Inställning av generella larmingångar
1. Gå till menyn Conguration (konguration)
2. Välj generella larmingångar
3. Deniera larmfunktionerna
I vårt exempel väljer vi en larmfunktion för övervakning av vätskenivån i receivern. Vi har följaktligen valt ett namn för larmfunktionen och för
larmtexten.
3 - Generella larmingångar
Den här funktionen kan användas för att övervaka alla slags signaler.
No. of inputs
Ställ in antal digitala larmingångar Justera för varje ingång
• Namn
• Fördröjningstid för DI-larm (allmänt värde för alla)
• Larmtext
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 57
Konguration - fortsättning
Inställning av separata termostatfunktioner
1. Gå till menyn Conguration
(konguration)
2. Välj termostater
3. Deniera termostatfunktionen
I vårt exempel väljer vi en termostatfunktion för övervakning av anläggningens rumstemperatur.
Vi har angett ett namn för funktionen.
3 - Termostater
Termostater kan användas till att övervaka de temperaturgivarna som används plus 4 extra temperaturgivare. Varje termostat har separat utgång för att styra extern utrustning.
No. of thermostats
Ställ in antal termostater.
Justera följande för varje termostat
• Namn
• Vilken av givarna som används Actual temp. Temperaturmätningar på givaren som är anslu­ten till termostaten
Actual state
Aktuell status på termostatgången
Cut out temp.
Urkopplingsvärde för termostaten
Cut in temp.
Inkopplingsvärde för termostaten
Övre larmgräns
Hög larmgräns
Alarm delay high
Tidsfördröjning för högt larm
Alarm text high
Indikerar larmtext för högt larm
Låg larmgräns
Låg larmgräns
Alarm delay low
Tidsfördröjning för lågt larm
Alarm text low
Indikerar larmtext för lågt larm
4. Deniera pressostatfunktionen
4 - Pressostater
Inställningar som termostaterna
Med +-knappen kan du ytta till liknande inställningar för funktionen tryckreglering. (Används inte i det här exemplet)
58 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Konguration - fortsättning
Inställning av separata spänningsingångar
1. Gå till menyn Conguration (konguration)
2. Välj General Voltage inputs
(I vårt exempel använder vi inte den här funktionen).
3. Deniera namnen och
värdena som hör till signalen
I vårt exempel använder vi inte den här funktionen, så displayen visas endast för din information. Namnet på funktionen kan vara XX och längre ned på displayen kan larmtexten anges.
Värdena “Min. and Max. Readout” är dina inställningar som visar det lägsta och det högsta spänningsvärdet. Till exempel 2 V och 10 V. (Spänningsområdet valdes vid I/O­inställningen).
För varje spänningsingång som denierats, kommer regulatorn att reservera en utgång i I/O-inställningen. Det är inte nödvändigt att deniera det här reläet om det enda du vill är att ett larmmeddelande går via datakommunikationen.
3 - Spänningsingångar
Den generella spänningsingångarna kan använ­das för att övervaka externa spänningssignaler. Varje spänningsingång har separat utgång för att kontrollera extern utrustningg.
No. of voltage inp.
Ange antalet generella spänningsingångar. Specicera 1-5:
Namn Actual value
= avläsning av mätningen
Actual state
= avläsning av utgångsstatus Min. readout Visar avläsningsvärdena vid min. spännings­signal
Max. readout
Visar avläsningsvärdena vid max. spännings­signal
Cutout
Urkopplingsvärde för utgång (skalat värde)
Cutin
Inkopplingsvärde för utgång (skalat värde)
Cutout delay
Tidsfördröjning för urkoppling
Cut in delay
Tidsfördröjning för inkoppling
Limit alarm high
Hög larmgräns
Alarm delay high
Tidsfördröjning för högt larm Alarm text high Ställ in larmtext för högt larm Limit alarm low Låg larmgräns
Alarm delay low
Tidsfördröjning för lågt larm Alarm text low Indikerar larmtext för lågt larm
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 59
Konguration - fortsättning
Konguration av ingångar och utgångar
1. Gå till menyn Conguration
(konguration)
2. Välj I/O conguration
3. Konguration av digitala ut-
gångar
Klicka på +-knappen för att gå till nästa sida
4. Ställ in Av/På-ingångsfunktioner
Klicka på +-knappen för att gå till nästa sida
Följande display beror på tidigare denitioner. Displayen visar vilka an­slutningar som de tidigare inställningarna kräver. Tabellerna är samma som har visats tidigare.
• Digitala utgångar
• Digital ingångar
• Analoga utgångar
• Analoga ingångar
Last Utgång Modul Punkt Aktiv på
Magnetventil, olja, Komp. 1 DO1 1 12 ON Magnetventil, olja, Komp. 2 DO2 1 13 ON Magnetventil, olja, Komp. 3 DO3 1 14 ON Magnetventil, olja, Komp. 4 DO4 1 15 ON Magnetventil, oljeseparator DO5 1 16 ON Larm DO7 1 18 OFF !!! Rumsäkt DO8 1 19 ON Kompressor 1 DO1 2 9 ON Kompressor 2 DO2 2 10 ON Kompressor 3 DO3 2 11 ON Kompressor 4 DO4 2 12 ON Pumpstartsignal till AKD DO5 2 13 ON
!!! Larmet inverteras så att larmet går om strömförsörjningen till
regulatorn bryts.
Vi ställer in regulatorns digitala utgångar genom att ange i vilken modul och punkt på modulen som varje utgång ska anslutas till. Dessutom måste det för varje utgång väljas om lasten ska vara aktiv när utgången är i läge eller AV.
Funktion Ingång Modul Punkt Aktiv på
<
Extern huvudbrytare AI4 1 4 Nivåswitch, olja, komp.1 AI8 1 8 Nivåswitch, olja, komp.2 AI9 1 9 Nivåswitch, olja, komp.3 AI10 1 10 Nivåswitch, olja, komp.4 AI11 1 11 Nivåswitch, olja, receiver Hög AI1 2 1 Nivåswitch, olja, receiver Låg AI2 2 2 Nivåswitch, olja, Separator AI3 2 3 Nivåswitch, CO2 receiver AI4 2 4 Återställning av kompressor
stopp Kompressor 1, säkerhetskrets DI1 3 1 Kompressor 2, säkerhetskrets DI2 3 2 Kompressor 3, säkerhetskrets DI3 3 3 Kompressor 4, säkerhetskrets DI4 3 4 Kompressorers gemensamma säkerhetskrets
Vi ställer in regulatorns digitala ingångsfunktioner genom att ange i vilken modul och punkt på modulen som varje utgång ska anslutas till. Dessutom måste det för varje utgång väljas om lasten ska vara aktiv i läge Stängd eller Öppen. Öppen har valts för alla säkerhetskretsar. Detta innebär att regulatorn tar emot signal vid normal drift och registrerar ett fel om signalen avbryts.
AI5 2 5
DI6 3 6
Stängd Stängd Stängd Stängd Stängd Stängd Stängd Stängd Öppen
Pulse pres­sure
Öppen Öppen Öppen Öppen
Öppen
3 - Utgångar
Möjliga funktioner är följande: Komp. 1 Avlastare 1-1 Avlastare 1-2 Avlastare 1-3
Komp. 2-8
Oljeventil komp. 1-8 Oljeventil 1-8 Oljeventil separat. 1-8 Insprutningsvärmeväxlare­Pump / VSD Larm Termostat 1 - 5 Pressostat 1 - 5 Spänningsingång 1 - 5
4 - Digitala ingångar
Möjliga funktioner är följande: Ext. Huvudbrytare Nattjustering Belastningsutjämning 1 Belastningsutjämning 2 Alla kompressorer: Gemensam säkerhetskrets Komp. 1 Oljetrycksäkerhet etc. Överströmsäkerhet Motorskydd, säkerhet Hetgastemperatur, säkerhet Hetgastryck, säkerhet Generell säkerhet VSD komp. Fel Komp. 2--8 do
Pump säkerhet Återställ komp. lockout Oljereceiver låg Oljereceiver hög Oljenivå komp.1-8 Oljeseparator låg 1-8 Oljeseparator hög 1-8 DI 1 larm DI larm 2-10 ...
60 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Konguration - fortsättning
5. Konguration av analoga utgångar
Klicka på +-knappen för att
fortsätta till nästa sida
6. Konguration av analoga ingångssignaler
Funktion Utgång modul Punkt Typ
AKD kompressor reglering AO1 1 24 0-10
AKD pump styrning AO2 1 25 0-10
Givare Ingång modul Punkt Typ
Hetgastemperatur - Sd AI1 1 1 Pt 1000 Suggastemperatur - Ss AI2 1 2 Pt 1000 Kompressor reglering- Sctrl AI3 1 3 Pt 1000 Pump styrning- S7 AI5 1 5 Pt 1000
Sugtryck - P0 AI6 1 6
Hetgas tryck - Pd AI7 1 7
Termostatgivare i motorrum
- Saux1
Olje receiver, Prec (Paux1) AI8 2 8
AI6 2 6 Pt 1000
AKS 2050­59
AKS 2050­159
AKS 2050­159
5 - Analoga utgångar
Möjliga signaler är följande: 0 -10 V 2 – 10 V 0 -5 V 1 – 5 V
6 - Analoga ingångar
Möjliga signaler är följande: Temperaturgivare:
• Pt 1000
• PTC 1000
Trycktransmitter
• AKS 32, -1 – 6 bar
• AKS 32R, -1 – 6 bar
• AKS 32, - 1 – 9 bar
• AKS 32R, -1 – 9 bar
• AKS 32, - 1 – 12 bar
• AKS 32R, -1 – 12 bar
• AKS 32, - 1 – 20 bar
• AKS 32R, -1 – 20 bar
• AKS 32, - 1 – 34 bar
• AKS 32R, -1 – 34 bar
• AKS 32, - 1 – 50 bar
• AKS 32R, -1 – 50 bar
• AKS 2050, -1 – 59 bar
• AKS 2050, -1 – 99 bar
• AKS 2050, -1 – 159 bar
• Användardenierade (bara ratiometrisk, min. och max värde på tryck­området måste ställas in)
Sctrl kompressor regling Po sugtryck Ss sugegas Sd hetgastemperatur Pd hetgas tryck S7 receiver temperatur Ext. Ref. Signal
• 0 – 5 V,
• 0 -10 V Saux 1 - 4 Paux 1 - 3 Spänningsingång 1 - 5
• 0 -5 V,
• 0 -10 V,
• 1 – 5 V,
• 2 – 10 V
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 61
Konguration - fortsättning
Ange larmprioriteter
1. Gå till menyn Conguration (konguration)
2. Välj Alarm priorities
Många funktioner har ett larm anslutet. Ditt val av funktioner och inställningar har anslutit alla relevanta larm som är aktuella. De visas med text i de tre bilderna. Alla larm som kan inträa kan ställas in med olika prioriteter:
• “Hög” är den viktigaste
• “Endast logg” har lägst prioritet
• “Ej ansluten” ger ingen åtgärd Förhållandet mellan inställning och åtgärd visas i tabellen.
3. Ställ in prioriteter för suggruppen
Inställning
Hög X X X X 1 Medel X X X 2 Låg X X X 3 Endast låg X Ej ansluten
Se också larmtexter sid 102
Logg Val av larmrelä Nät
Ingen Hög Låg-Hög
verk
AKM­ dest.
Klicka på +-knappen för att gå till nästa sida
4. Ställ in larmprioriteterna för pump
I vårt exempel väljer vi inställningarna som visas i displayen
62 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Konguration - fortsättning
Klicka på +-knappen för att gå till nästa sida
5. Ställ in larmprioriteringen för termostat och extra digitala signaler
I vårt exempel väljer vi inställningarna som visas i displayen
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 63
Konguration - fortsättning
Lås konguration
1. Gå till menyn Conguration (konguration)
2. Välj Lock/Unlock conguration (Lås/Lås upp kon­guration)
3. Lås konguration
Klicka på fältet vid Conguration lock
Välj Locked.
Klicka på OK.
Inställningen av regulatorn är nu låst. Om du vill göra ändringar i regulatorns inställningar måste du först komma ihåg att låsa upp kongurationen.
Regulatorn kommer nu att göra en jämförelse på valda funk­tioner och deniera ingångar och utgångar. Resultat kan ses i nästa avsnitt där inställningen kontrolleras.
64 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Konguration - fortsättning
Kontrollera kongurationen
1. Gå till menyn Conguration (konguration)
2. Välj I/O conguration
3. Kontrollera kongurationen för digitala
utgångar
Den här kontrollen kräver att inställningen är låst
(Bara när inställningen är låst är alla inställningar för in- och utgångar aktiverade.)
Ett fel har inträat om du ser följande:
Inställningen av digitala utgångar visas enligt den ka­beldragning som är gjord.
En 0 - 0 intill en denierad funktion. Om inställningen gått tillbaka till 0-0 måste du kontrollera inställningen igen. Detta kan bero på följande:
• Ett val har gjorts med en kombination av modul­nummer och punktnummer som inte existerar.
Det valda punktnumret på den valda modulen har ställts in för något annat.
Felet åtgärdas genom att ställa in utgången korrekt.
Kom ihåg att inställningen måste låsas upp innan du kan ändra modul- och punktnummer..
Klicka på +-knappen för att gå till nästa sida
4. Kontrollera kongurationen för digitala ingångar
Klicka på +-knappen för att gå till nästa sida
Inställningen av digitala ingångar visas enligt den kabeldragning som är gjord.
Inställningarna visas på en RÖD bakgrund. Om en inställning har blivit röd, måste du kontrol­lera inställningen igen. Detta kan bero på följande:
• ingången eller utgången har ställts in, men har ändrats så att den inte längre gäller.
Problemet åtgärdas genom att ställa in modul-
numret till 0 och punktnumret till 0.
Kom ihåg att inställningen måste låsas upp innan du kan ändra modul- och punktnummer.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 65
Konguration - fortsättning
5. Kontrollera kongurationen för analoga utgångar
Inställningen av analoga utgångar visas enligt den kabeldragning som är gjord.
Klicka på +-knappen för att gå till nästa sida
6. Kontrollera kongurationen för analoga ingångar
Inställningen av analoga utgångar ser ut att vara gjord som det är tänkt enligt gjorda anslutningar.
66 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Kontroll av anslutningar
1.Gå till menyn Conguration (konguration)
2. Välj I/O status and manual
3. Kontrollera digitala utgångar
Klicka på +-knappen för att gå till nästa sida
Innan kontrollen startar måste du kontrollera alla ingångar och utgångar som har anslutits som förväntat.
Den här kontrollen kräver att inställningen är låst
Genom manuell kontroll av varje utgång kan du kontrollera att varje utgång har anslutits korrekt.
AUTO Utgången kontrolleras av regulatorn
MAN OFF Utgången tvingas till position AV
MAN ON Utgången tvingas till position PÅ
4. Kontrollera digitala ingångar
Klicka på +-knappen för att gå till nästa sida
Koppla ur säkerhetskretsen för kompressor 1. Kontrollera att lysdiod DI1 på tilläggsmodulen (modul 3) släcks.
Kontrollera att värdet på larmet för säkerhetsövervakningen av kom­pressor 1 ändras till PÅ. Kvarvarande digitala ingångar kontrolleras på samma sätt.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 67
Kontroll av anslutningar - fortsättning
5. Kontrollera analoga utgångar
6. Ställ tillbaka kontrollen av utgångsspänning till automatisk
Klicka på +-knappen för att gå till nästa sida
Ställ in kontroll av utgångsspänning till manuell Klicka på Mode-fältet.
Välj MAN.
Klicka på OK.
Klicka på Value-fältet.
Välj till exempel 50 %.
Klicka på OK.
På utgången kan du nu mäta det förväntade värdet: I det här exemplet är det 5 V.
Exempel på en anslutning mellan en denierad utgångssig­nal och ett manuellt inställt värde.
Denition Inställning
0 % 50 % 100 %
0-10 V 0 V 5 V 10 V 1-10 V 1 V 5,5 V 10 V 0-5 V 0 V 2,5 V 5 V 2-5 V 2 V 3,5 V 5 V
7. Kontrollera analoga ingångar
Kontrollera att alla givare visar rimliga värden.
I vårt fall har vi inget värde för temperaturen på suggasen Ss och de två givarna. Detta kan bero på följande:
• Givaren har inte anslutits.
• Givaren är kortsluten.
• Punkten eller modulnumret har inte ställts in korrekt.
• Kongurationen är inte låst.
68 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Kontroll av inställningar
1.Gå till översikten
2. Välj suggrupp
Innan kontrollen startar, måste du kontrollera att alla inställningar är korrekta.
Översikten visar nu en rad för varje funktion. Bakom varje ikon nns det ett antal displayer med olika inställningar. Det är dessa inställningar som måste kontrolleras.
3. Gå igenom alla individuella displayer för suggrup­pen
Byt displayvisning med +-knappen. Kom ihåg att inställning­arna längst ned på sidan endast kan visas med nedrullningslis­ten.
4. Säkerhetsgränser
Den sista sidan innehåller säkerhetsgränser och återstarttider.
5. Gå tillbaka till översikten
6. Välj pump
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 69
Kontroll av inställningar - fortsättning
7. Gå igenom alla individuella displayvisningar för pump.
Byt displayvisning med +-knappen. Kom ihåg att inställningar­na längst ned på sidan endast kan visas med nedrullningslisten
8. Säkerhetsgränser
9. Gå tillbaka till översikten och gå vidare till termo­statgruppen
Kontrollera inställningarna.
Den sista sidan innehåller referens inställningar
10. Gå tillbaka till översikten och gå vidare till
presssostatgruppen
Kontrollera inställningarna.
11. Gå tillbaka till översikten och vidare till generella
larmingångar
Kontrollera inställningarna.
12. Regulatorns inställning har slutförts.
70 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Schemafunktion
1. Gå till menyn Conguration (konguration)
2. Välj schema
3. Ställ in schema
Innan regleringen startar, kommer vi att ställa in schemafunktionen för nattjusteringen av referensen. I andra fall där regulatorn är installerad i ett nätverk med en systemen­het, kan den här inställningen göras i systemenheten som sedan överför en dag/natt-signal till regulatorn.
Välj en veckodag och ange tiden för dagperioden.
Fortsätt med de andra dagarna.
En hel veckosekvens visas i displayen.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 71
Installation i nätverk
1. Ange adressen (här, till exempel 3)
Vrid pilen på den högra adressbrytaren så att pilen pekar på 3. Pilen på de två andra adressbrytarna måste peka på 0.
2. Tryck in service pin
Tryck ned service pin och håll den nedtryck till lysdioden Ser­vice pin tänds.
3. Vänta på svar från systemenheten
Beroende på storleken på nätverket kan det ta upp till en minut innan regulatorn får ett svar om den har installerats i nätverket. När den har installerats kommer lysdioden Status att börja blinka snabbare än normalt (två gånger per sekund). Den kom­mer att fortsätta med det i cirka 10 minuter
Regulatorn måste ärrstyras via ett nätverk. I det här nätverket tilldelar vi adressnummer 3 till regulatorn. Samma adress får inte användas till mer än en regulator i samma nätverk.
Krav på systemenheten
Systemenheten måste vara en gateway av typen AKA 245 med programversionen 6.0 eller senare. Den kan hantera upp till 119 AK­regulatorer.
Alternativt kan den vara en AK-SM 720 som kan hantera upp till 200 AK-regulatorer.
4. Logga in igen via Service Tool
Om Service Tool var ansluten till regulatorn när du installe­rade det i nätverket, måste du logga in igen på regulatorn via Service Tool.
72 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Om det inte är något svar från systemenheten
Om lysdioden Status inte börjar blinka snabbare än normalt, har regu­latorn inte installerats i nätverket. Orsaken kan vara ett av följande:
Regulatorn har tilldelats en adress utom räckhåll
Adress 0 kan inte användas. Om systemenheten i nätverket är en AKA 243B-gateway, kan endast
adresser mellan 1 och 10 användas.
De valda adresserna används redan av en annan regulator eller en­het i nätverket:
Adressinställningen måste ändras till en annan (ledig) adress.
Kabeldragningen har inte utförts korrekt. Termineringen har inte utförts korrekt.
Datakommunikationskraven beskrivs i dokumentet: “Datakommunika­tionsanslutningar till ADAP-KOOL® kylstyrsystem” RC8AC.
Första starten av regleringen
Kontrollera larm
1. Gå till översikten
Klicka på den blå översiktsknappen med en kompressor och en pump på längst ned till vänster.
2. Gå till larmlistan
Klicka på den blå knappen med larmklockan på nederst på displayen.
3. Kontrollera aktiva larm
I vårt fall har vi en serie larm. Vi rensar så att vi bara har relevanta larm kvar.
4. Ta bort avbrutna larm från larmlistan
Klicka på det röda korset för att ta bort larmet från larmlistan.
5. Kontrollera aktiva larm igen
I vårt fall nns ett aktivt larm kvar eftersom regleringen har stoppats. Detta larm måste vara aktivt när styrningen inte har startat. Vi är nu redo för att starta styrningen.
Observera att det aktiva larmet automatiskt avbryts när huvudbrytaren är i läge AV. Om ett aktivs larm visas när styrningen har startats måste orsaken hittas och åtgärdas.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 73
Första starten av styrningen - fortsättning
Starta styrningen
1. Gå till start/stopp display
Klicka på den blå knappen för manuell styrning nederst på displayen.
2. Starta styrning
Klicka på fältet vid Main Switch Välj ON. Klicka på OK. Regulatorn kommer nu att styra kompressorerna och äktarna.
Obs! Styrningen startar inte förrän både den interna och externa brytaren är “ PÅ”.
74 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Manuell kapacitetsreglering
1. Gå till översikt
2. Välj suggrupp
Klicka på knappen för den suggrupp som ska styras manuellt.
Klicka på +-knappen för att gå till nästa sida
3. Ställ in kapacitetsregleringen till manuellt läge
Så här gör du för att justera kompressorns kapacitet manuellt:
VARNING!
Om man tvångskör kompressorerna, stängs oljestyrningen av. Detta kan skada kompressorerna. (Om kompressoranslutningarna inkluderar säkerhetsreläer, fortsätter övervakningen. Se Reglerfunktioner.)
4. Ange kapaciteten i procent
Klicka på det blå fältet vid Manual capacity
Klicka på det blå fältet intill Control mode Välj MAN. Klicka på OK.
Ange kapaciteten i procent. Klicka på OK.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 75
76 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
5. Reglerande funktioner
Det här avsnittet beskriver de olika reglerfunktionerna.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 77
Suggrupper
Styrning av givarval
Sctrl används som en regleringsgivare.
P0 används som en säkerhetsfunktion för lågt sugtryck och säker­ställer att kompressoreekten kopplas från
Hantering av givarfel
Om ett fel inträar i Sctrl-givaren kommer regleringen att fortsätta via P0-signalen, men enligt en referens som är 5 K under det bentliga referensvärdet. Om ett fel inträar både i Sctrl och P0 kommer regulatorn att stoppas.
78 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Referens
Referensen för regleringen: Set point + nattjustering + ext. Ref
Set point
Ett basvärde ställs in för önskad temperatur.
Nattjustering
Med den här funktionen kan referensen justeras med upp till 25 K i positiv eller negativ riktning. Justering kan aktiveras på tre sätt:
• Signal på en ingång
• Från en överstyrningsfunktion i gateway
• Internt tidsschema
Överstyr med en 0-10 V-signal
När en spänningssignal ansluts till regulatorn kan referensen bli justerad. I inställningen är den denierad hur stor justering vid max. signal (10 V) och vid min. signal.
Referensbegränsning
För att inte få en för hög eller för låg regleringsreferens måste du ställa in en begränsning.
Ref
Max.
Min.
Tvångsstyrning av kompressoreekten i suggruppen
Tvångsstyrning av kapaciteten kan utföras utöver den normala regleringen. Beroende på den valda formen av tvångsstyrning, kan säkerhetsfunktionerna avbrytas.
Tvångsstyrning via överstyrning av begärd kapacitet
Regleringen är inställd på manuell och önskat värde ställs in i % av kompressorns kapacitet.
Tvångsstyrning via överstyrning av digitala utgångar
De individuella utgångarna kan ställas in på MAN PÅ eller MAN OFF i programvaran. Styrfunktionen bortser från detta men ett larm skickas om att utgången överstyrs.
Tvångsstyrning via omkopplare
Om tvångsstyrningen görs med en omkopplare på fronten av en tilläggsmodul, registreras inte detta av regleringsfunktionen och inget larm ges. Regulatorn fortsätter att köra och arbetar vidare med övriga reläer.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 79
Kapacitetsreglering av kompressorer
PI-reglering och regleringszoner
AK-HP 780 kan styra upp till 8 kompressorer. Varje kompressor kan ha upp till 3 avlastare. En eller två av kompressorerna kan utrustas med varvtalsreglering.
Beräkningen av den begärda kompressorkapaciteten baseras på PI-regleringen, men inställningen utförs på samma sätt som för en neutral zon, vilken delas in i fem olika kontrollzoner. Se skissen nedan.
Temperatur Sctrl
Bredden på vissa zonerna kan ställas in via inställningarna “+ Zon K”, “NZ K” och “- Zon K”. Dessutom är det möjligt att justera zontimers som motsvarar Tn integrationstid för PI-regulatorn när temperaturen är i zonen i fråga (se skissen ovan).
I “+ zonen” och “++ zonen” kommer regulatorn normalt att minskar kapaciteten eftersom temperaturen ligger över börvärdet. Men om temperaturen minskar mycket fort kan den önskade kapaciteten ökar även i dessa zoner.
I “- zonen” och “- -zonen” kommer regulatorn normalt att ökar kapaciteten eftersom temperaturen ligger under börvärdet. Men om temperaturen ökar mycket fort kan den önskade kapaciteten minska även i dessa zoner.
Ändra kapaciteten
Regulatorn kopplar in eller ur baserat på tre grundläggande regler:
Öka kapaciteten: Regulatorn kommer att starta extra kompressorkapacitet så snart den önskade kapaciteten har ökat till ett värde som tillåter nästa kompressorsteg att starta. Refererar till nedanstående exempel
- ett kompressorsteg läggs till så snart som det nns “rum” för kompressorsteget under den begärda kapacitetskurvan.
Minska kapaciteten: Regulatorn kommer att stoppa kompressorkapaciteten så snart den önskade kapaciteten har minskat till ett värde som tillåter nästa kompressorsteg att stanna. Refererar till nedanstående exempel - ett kompressorsteg stoppas så snart det inte nns “rum” för kompressorsteget över den begärda kapacitetskurvan.
Exempel: Med 4 kompressorer av samma storlek kommer kapacitetskurvan att se ut så här
Genom att ställa in en zontimer till ett högre värde kommer PI­regulatorn att sakta ned i den här zonen, och genom att ställa in zontimern till ett lägre värde, går PI-regulatorn snabbare i den här zonen.
Förstärkningsfaktorn Kp justeras som parameter. I den neutrala zonen är regulatorn endast tillåten att öka eller minska kapaciteten genom varvtalsreglering och/eller till/frånslag av avlastningsventilerna. I de andra zonerna kan regulatorn öka/minska kapaciteten genom att starta och stoppa kompressorerna.
Drifttid, första steget
Vid start måste kylsystemet få en viss tid att stabilisera sig innan PI-regulatorn tar över regleringen. För att uppnå detta vid start av en anläggning görs en begränsning av kapaciteten så att enbart det första kapacitetsteget kopplas in efter en angiven period (ställs in via “drift, steg 1”.
Önskad kapacitet
Avläsningen “Önskad kapacitet” är utgången från PI-regulatorn och visar den aktuella önskade kompressorkapaciteten av PI­regulatorn. Ändringshastigheten i den begärda kapaciteten beror på i vilken zon som trycket är i och om trycket är stabilt eller om det ändras konstant.
Urkoppling av det sista kompressorsteget: Normalt kommer det sista kompressorsteget enbart att koppla ur när den begärda kapaciteten är 0 % och temperaturen är i “+zo­nen” eller i “+ +zonen”
Integratorn registrerar skillnaden mellan börvärdet och aktuellt temperatur och ökar/minskar kapaciteten därefter. Förstärkningsfaktorn Kp registrerar temporära temperaturändringar.
80 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Dynamisk utökning av den neutrala zonen
Alla kylsystem har en dynamisk reaktionstid vid start och stopp av kompressorer. För att undvika att regulatorn startar/stoppar kompressorer kort efter varandra, måste regulatorn få lite extra tid efter en start/stopp av en kompressor för att se eekten av ändringen i driftkapaciteten.
Detta uppnås genom en dynamisk utökning av de zonerna.
Zonerna utökas i en kort period när en kompressor startas eller stoppas. Genom att utöka zonerna, saktar PI-regulatorn ned en kort stund efter en ändring i kompressorkapaciteten.
Kompressortimer
Tidsfördröjning för inkoppling och urkoppling
Tre tidsfördröjningar kan används för att skydda kompressorn mot återkommande starter.
- Min. körtid från en kompressors start till den kan startas igen.
- Min. drifttid (PÅ-tid) för kompressorn innan den kan stannas igen.
- Min. AV-tid för en kompressor från det den stannar tills den kan startas igen.
När avlastare kopplas in och ut används inte tidsfördröjningen.
Omfattningen av zonutökningarna beror på den faktiska kompressorkapaciteten och på storleken på kompressorsteget som stoppas/startas. Omfattningen av zonens utökning är större när den körs med låg kompressorkapacitet och vid start/ stopp av stora kompressorkapacitetssteg. Men tidsperioden för zonutökningen är konstant och efter en fast tidsperiod efter det att en kompressor startat/stannat är den dynamiska zonutökningen minskad till 0. Via inställningen “Minimera antal kopplingar” är det möjligt att påverka hur stor den dynamiska zonutökningen ska vara för att minska kompressorernas cykler. Genom att ställa in “Minimera antal kopplingar” till “Ingen reducering” blir det ingen dynamisk utökning av zonerna. Genom att ställa in “Minimera antal kopplingar” till “Låg”, “Medel” eller “Hög” kommer de dynamiska utökningarna av zonerna att aktiveras. Omfattningen av zonernas utökning är högst när “Minimera antal kopplingar” är inställd på “Hög”. Referera till nästa skiss som visar ett exempel med 6 kompressorsteg och med funktionen “Minimera antal kopplingar” inställd på “Hög”. Observera även att den dynamiska utökningen av zonerna är högst vid låg kompressorkapacitet.
“Minimera antal kopplingar” = “Hög”
Timer
Drifttiden för en kompressormotor registreras hela tiden. Du kan avläsa:
- drifttid för föregående 24-timmars period
- total drifttid sedan timern nollställdes.
Kopplingsräknare
Antal reläinkopplingar och urkopplingar registreras. Antal starter kan läsas av här:
- Antal under föregående 24-timmars period
- Totalt antal sedan räknaren nollställdes.
Faktiskt band
Som en konsekvens av de dynamiska utökningarna av zonerna kan Sctrl-temperaturen ändra zon en tidsperiod när regulatorn startar/stoppar kompressorn, det vill säga temperaturen er i
-zonerna utökas i en kort tidsperiod och under den här tiden är temperaturen i neutrala zonen (NZ).
På regulatorn visar avläsningen “Faktiskt band” som visar i vilken zon som PI-regulatorn kör, detta inkluderar utökningen av zonerna.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 81
Metoder för kapacitetsreglering
Regulatorn kan ta hand om kapacitetsregleringen på 3 olika sätt.
Kopplingsmönster - sekventiell drift:
Kompressorerna kopplas in och ur efter principen “Först in, sist ut” (FILO) enligt den sekvens som denieras i inställningarna. Varvtalsreglerade kompressorer används för att minimera kapaci­tetsglapp.
Timerbegränsningar Om en kompressor förhindras att starta på grund av en återstartstimer ersätts det här steget med en annan kompressor, men stegbrytaren väntar tills timern har avverkat tiden.
Säkerhetsurkoppling Om säkerhetskretsen är utlöst på den här kompressorn, ignoreras den och stegbrytaren väljer direkt nästföljande steg i sekvensen.
Kopplingsmönster - cyklisk drift:
Den här principen används om alla kompressorer är av samma typ och storlek. Kompressorerna kopplar in och ur enligt principen “Först in, först ut” (FIFO) för att drifttimmarna mellan de olika kompressorerna ska fördelas så jämnt som möjligt. Varvtalsreglerande kompressorer kommer alltid att kopplas in först och variabel kapacitet används för att fylla glapp mellan olika steg.
Timerbegränsningar och säkerhetsurkopplingar Om en kompressor hindras från att starta eftersom den har en återstarttimer eller är säkerhetsurkopplad, ersätts det här steget med en annan kompressor.
Kopplingsmönster - bäst anpassad drift
Den här principen används för kompressorer med olika storlekar. Regulatorn kopplar in eller ur kompressorkapaciteten för att säkerställa minsta möjliga kapacitetsglapp. Varvtalsreglerande kompressorer kommer alltid att kopplas in först och variabel kapacitet används för att fylla glapp mellan olika steg.
Timerbegränsningar och säkerhetsurkopplingar Om en kompressor hindras från att starta eftersom den har en återstarttimer eller är säkerhetsurkopplad, ersätts det här steget med en annan kompressor eller en annan kombination.
Minimal kapacitetsändring För att förhindra att regulatorn väljer en ny kombination (kom­pressorer av typen in/ur-koppling) på grund av en liten ändring i kapacitetsbehovet, är det möjligt att ställa in en minsta ändring i kapacitetsbehovet innan regulatorn övergår till en ny kom­pressorkombination.
Jämn fördelning av drifttid
Jämn fördelning av drifttid utförs mellan kompressorer av samma typ med samma totala kapacitet.
-Vid de olika starterna, kommer kompressorn med lägst nummer att startas först.
-Vid de olika stoppen, kommer den kompressor med högst antal drifttimmar att stoppas först.
- För kompressorer med era steg, uförs utjämnningen av drifttimmar mellan de olika komressorernas huvudsteg.
82 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Power pack typer - kompressorkombinationer
Regulatorn kan reglera power packs med upp till 8 kompressorer av olika typer:
- En eller två hastigetsreglerade kompressorer
- Kapacitetsreglerade kolvkompressorer med upp till 3 avlastningsventiler
- Enstegskompressorer - av typen kolv eller scroll
Kapacitetsreglerad kompressor med avlastningsventiler
“Avlastare, regleringsläge” avgör hur regulatorn bör hantera dessa kompressorer.
Avlastare, regleringsläge = 1 Här tillåter regulatorn att endast en kompressor avlastas i taget. Fördelen med den här inställningen är att den undviker drift med era kompressorer som avlastas samtidigt vilket inte är energief­fektivt.
Tabellen nedan visar de kompressorkombinationer som regula­torn kan styra. Tabellen visar även vilka kopplingsmönster som kan ställas in för de individuella kompressorkombinationerna.
Kombination Beskrivning Kopplings
Enstegskompressorer. *1 x x x
En kompressor med en avlast­ningsventil, kombinerat med enstegskompressorer. *1
Två kompressor med avlast­ningsventiler, kombinerat med enstegskompressorer. *2
Alla kompressorer med avlast­ningsventiler *2
En varvtalsreglerad kompressor kombinerat med enstegskom­pressorer. *1 och *3
En varvtalsreglerad kompressor kombinerat med era kompres­sorer med avlastningsventiler. *2 och *3
Två varvtalsreglerade kompres­sorer kombinerat med enstegs­kompressorer *4
mönster
Sekvens
Cyklisk
x x
x x
x x
x x x
x x
x x x
Till exempel: Två kapacitetsreglerade kompressorer på 20 kW med 2 avlast­ningsventiler var och cykliskt kopplingsmönster.
Bäst anpassning
• För minskning av kapaciteten, måste den kompressor med est drifttimmar avlastas (C1).
• När C1 är helt avlastad, kopplas den ur innan kompressor C2 avlastas.
Avlastare, regleringsläge = 2
Här tillåter regulatorn två kompressorer att vara avlastade när kapaciteten minskar. Fördelen med den här inställningen är att den minskar antal kom­pressorstarter och -stopp.
Till exempel: Två kapacitetsreglerade kompressorer på 20 kW med 2 avlast­ningsventiler var och cykliskt kopplingsmönster.
*1) För ett cykliskt kopplingsmönster måste enstegskompressorerna vara av samma
storlek.
*2) För kompressorer med avlastningsventiler, måste de generellt ha samma storlek,
samma antal avlastningsventiler (max. 3) och samma storlek på huvudstegen. Om kompressorer med avlastningsventiler kombineras med enstegskompressorer, måste alla kompressorer vara av samma storlek.
*3) Varvtalsreglerande kompressorer kan ha olika storlek i relation till efterföljande
kompressorer.
*4) När två varvtalsreglerade kompressorer används måste de ha samma frekvens-
område. När cykliska kopplingsmönster används ska de två varvtalsstyrda kompressorerna vara av samma storlek. Efterföljande enstegskompressorer ska också vara av samma storlek.
• För minskning av kapaciteten, måste den kompressor med est drifttimmar avlastas (C1).
• När C1 är helt avlastad, avlastas kompressor C2 med ett steg innan C1 kopplas ur.
I bilaga A nns mer detaljerad information om kopplingsmönster för de individuella kompressorapplikationerna med tillhörande exempel.
Följande är en beskrivning av några generella regler för hantering av kapacitetsreglerade kompressorer, varvtalsreglerade kompres­sorer och kompressorer med 2 regleringsvarvtal.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 83
Varvtalsreglerade kompressorer:
Regulatorn kan använda varvtalsreglering på huvudkompressorn i olika kompressorkombinationer. Den variabla delen av den varvtalsreglerade kompressorn används för att fylla på kapacitetsglapp i följande kompressorsteg.
Generellt om hantering:
En av de denierade kapacitetsstegen för kompressorreglering kan anslutas till en varvtalsstyrning som till exempel frekvensomformare styrning AKD.
En utgång är ansluten till frekvensomformarens PÅ/AV­ingång samtidigt som en analog utgång “AO” är ansluten till frekvensomformarens analoga ingång. PÅ/AV-signalen startar och stoppar frekvensomformaren och den analoga signalen indikerar varvtalet. Det är endast kompressorn denierad som kompressor 1 (1+2) som kan varvtalsregleras.
När steget är i drift kommer det bestå av en fast kapacitet och en variabel kapacitet. Den fasta kapaciteten är den som motsvarar till min. varvtal och den variabla kapaciteten ligger mellan min. och max. varvtal. Om du vill uppnå optimal reglering måste den variabla kapaciteten vara större än de efterföljande kapacitetsstegen vid regleringen. Om det är stora kortvariga variationer i anläggningens kapacitetskrav, ökar det behovet för en variabel kapacitet.
Så här gör du för att koppla in och ur steget:
Reglering - ökad kapacitet Om behovet för kapacitet blir större än “Max. varvtal” kommer de efterföljande kompressorerna att kopplas in. Samtidigt kommer varvtalet på kapacitetssteget att minska så att kapaciteten minskar med en storlek som direkt motsvarar den inkopplade kompressorns steg. Genom detta uppnås en helt “friktionsfri” övergång utan att kapacitetsglapp (se skissen).
Reglering - minskad kapacitet Om kapaciteten blir mindre än “Min. varvtal” kommer efterföljande kompressorsteg att kopplas ur. Samtidigt kommer varvtalet på kapacitetssteget att öka så att kapaciteten ökas med en storlek som motsvarar den urkopplade kompressorns steg.
Urkoppling Kapacitetssteget kommer att kopplas ur när kompressorn har uppnått “Min. varvtal” och den begärda kapaciteten har fallit till 1 %.
Timerbegränsning på varvtalsreglerade kompressorer Om en varvtalsreglerad kompressor inte tillåts att starta på grund av en timerbegränsning, tillåts inte heller någon annan kompressor att starta. När timerbegränsningen förfaller kommer den varvtalsreglerade kompressorn att starta.
Koppla in Den varvtalsreglerade kompressorn kommer alltid vara den som startar först och stannar sist. Frekvensomformaren startas när ett kapacitetskrav som motsvarar “Startvarvtal” uppkommer (reläutgången ändras till PÅ och den analoga utgången förses med spänning som motsvarar varvtalet). Det är nu upp till frekvensomformaren att få upp varvtalet till “Startvarvtal”. Kapacitetssteget kommer nu kopplas in och den begärda kapaciteten bestäms av regulatorn. Startvarvtalet ska alltid ställas in högt så att en snabb smörjning av kompressorn görs vid start.
Säkerhetsurkoppling på varvtalsreglerade kompressorer Om den varvtalsreglerade kompressorn kopplas ur på grund av säkerhet, tillåts andra kompressorer att starta. Så snart som den varvtalsreglerade kompressorn är klar för start, kommer den att bli den första kompressorn som startar.
Som nämnts tidigare ska den variabla delen av varvtalskapaciteten vara större än kapaciteten av efterföljande kompressorers steg för att nå en kapacitetskurva utan “hål”. Nedan ges ett par exempel för att illustrera hur varvtalsreglering reagerar på olika paketkombinationer:
84 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
a) Variabel kapacitet större än efterföljande kompressorers steg:
När den variabla delen av den varvtalsreglerade kompressorn är större än efterföljande kompressorer kommer det inte att nnas några “hål” i kapacitetskurvan. Exempel: 1 varvtalsreglerad kompressor med en nominell kapacitet vid 50 Hz på 10 kW - Variabelt varvtal 30-90 Hz 2 enstegskompressorer på 10 kW
Fast kapacitet = 30 HZ/50 HZ x 10 kW = 6 kW Variabel kapacitet = 60 HZ/50 HZ x 10 kW = 12 kW
Kapacitetskurvan kommer att se ut så här:
När den variabla delen av den varvtalsreglerade kompressorn är större än efterföljande kompressorsteg, kommer kapacitetskurvan vara utan hål.
1) Den varvtalsreglerade kompressorn kommer att kopplas in när den begärda kapaciteten har nått startvarvtalskapaciteten.
2) Den varvtalsreglerade kompressorn kommer att öka varvtalet tills den når max. varvtal vid en kapacitet på 18 kW.
3) Enstegskompressorn C2 på 10 kW kopplas in och varvtalet på C1 minskas så att det motsvarar 8 kW (40 Hz)
4) Den varvtalsreglerade kompressorn ökar varvtalet tills kapaciteten når 28 kW vid maximalt varvtal
5) Enstegskompressorn C3 på 10 kW kopplas in och varvtalet på C1 minskas så att det motsvarar 8 kW (40 Hz)
6) Den varvtalsreglerade kompressorn ökar varvtalet tills kapaciteten når 38 kW vid maximalt varvtal
7) Vid minskning av kapaciteten kommer enstegskompressorn att kopplas ur när varvtalet på C1 är på minimum.
b) Variabel del är mindre än följande kompressorsteg:
När den variabla delen av den varvtalsreglerade kompressorn är mindre än efterföljande kompressorer kommer det nnas “hål” i kapacitetskurvan.
Exempel: 1 varvtalsreglerad kompressor med en nominell kapacitet vid 50 Hz på 20 kW - Variabelt varvtal 25-50 Hz 2 enstegskompressorer på 20 kW Fast kapacitet = 25 HZ/50 HZ x 20 kW = 10 kW Variabel kapacitet = 25 HZ/50 HZ x 20 kW = 10 kW Kapacitetskurvan kommer att se ut så här:
Eftersom den variabla delen av den varvtalsreglerade kompressorn är mindre än efterföljande kompressorers steg, kommer kapacitetskurvan att ha hål som inte kan fyllas ut av den variabla kapaciteten.
1) Den varvtalsreglerade kompressorn kommer att kopplas in när den begärda kapaciteten har nått startvarvtalskapaciteten.
2) Den varvtalsreglerade kompressorn kommer att öka varvtalet tills den når max. varvtal vid en kapacitet på 20 kW.
3) Den varvtalsreglerade kompressorn kommer att stanna på maximalt varvtal tills den begärda kapaciteten har ökats till 30 kW.
4) Enstegskompressorn C2 på 20 kW kopplas in och varvtalet på C1 minskas till minimum så att det motsvarar 10 kW (25 Hz) Total kapacitet = 30 kW.
5) Den varvtalsreglerade kompressorn ökar varvtalet tills den totala kapaciteten når 40 kW vid maximalt varvtal
6) Den varvtalsreglerade kompressorn kommer att stanna på maximalt varvtal tills den begärda kapaciteten har ökats till 50 kW.
7) Enstegskompressorn C3 på 20 kW kopplas in och varvtalet på C1 minskas till minimum så att det motsvarar 10 kW (25 Hz) Total kapacitet = 50 kW
8) Den varvtalsreglerade kompressorn ökar varvtalet tills kapaciteten når 60 kW vid maximalt varvtal
9) Vid minskning av kapaciteten kommer enstegskompressorn att kopplas ur när varvtalet på C1 är på minimum.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 85
Två varvtalsreglerade kompressorer
Regulatorn kan reglera varvtalet för två kompressorer med samma eller olika storlekar. Kompressorerna kan kombineras med en­stegskompressorer av samma eller olika storlekar beroende på val av kopplingsmönster.
Generellt om hantering: Generellt hanteras de två varvtalsreglerade kompressorerna enligt samma principer som for en varvtalsreglerad kompressor. Förde­len med att använda två varvtalsreglerade kompressorer är att de tillåter en mycket låg kapacitet som är en fördel vid låga laster. Samtidigt medför det ett stort variabelt reglerande område.
Kompressor 1 och 2 har sina egna reläutgångar för att starta/stop­pa separata frekvensomformare, till exempel av typen AKD. Bägge frekvensomformare använder samma analoga utgångssig­nal AO som är ansluten till frekvensomformarens analoga signal­ingång. PÅ/AV-signalen startar och stannar frekvensomformaren och den analoga signalen indikerar varvtalet.
Förutsättningarna för att använda den här regleringsmetoden är att båda kompressorerna har samma frekvensområde.
De varvtalsreglerade kompressorerna kommer alltid vara de som startar först och stannar sist.
Reglering - minskad kapacitet Den varvtalsreglerade kompressorn är alltid den sista kompres­sorn som körs. När kapacitetskraven vid cyklisk drift blir mindre än “Min. varv­tal” för bägge kompressorerna, kommer den varvtalsreglerade kompressorn med est drifttimmar att kopplas ur. Samtidigt ökar varvtalet på den sista varvtalsreglerade kompressorn så att kapa­citeten ökas till nivån som matchar den urkopplade kompressorns steg.
Inkoppling Den första varvtalsreglerade kompressorn startas när det nns ett kapacitetskrav som matchar inställningen. “Startvarvtal” (reläutgång ändras till på och analogutgången får spänning som matchar varvtalet. Det är nu upp till frekvensomfor­maren att få upp varvtalet till “Startvarvtal”. Kapacitetssteget kommer nu kopplas in och den önskade kapaci­teten bestäms av regulatorn. Startvarvtalet ska alltid ställas in högt så att en snabb smörjning av kompressorn görs vid start. För ett cykliskt kopplingsmönster kommer den efterföljande varv­talsreglerade kompressorn att kopplas in när den första kompres­sorn körs på maximalt varvtal och önskad kapacitet har nått ett värde som tillåter inkoppling av nästa varvtalsreglerade kompres­sor på startvarvtal. Efteråt kopplas bägge kompressorerna in och körs parallellt. Följande enstegskompressorer kopplas in och ut enligt det valda kopplingsmönstret.
Urkoppling Den sista varvtalsreglerade kompressorn kommer att kopplas ur när kompressorn når “Min. varvtal” och kapacitetskraven (önskad kapacitet) har minskat till under 1 % (se även avsnittet om pump down funktionen).
Timerbegränsningar och säkerhetsurkopplingar Timerbegränsningar och säkerhetsurkopplingar på varvtalsregle­rade kompressorer ska hanteras enligt de generella reglerna för individuella kopplingsmönster som nns.
Korta beskrivningar och exempel ges nedan av hanteringen av två varvtalsreglerade kompressorer med individuellt kopplingsmöns­ter. Mer information nns i bilagan i slutet av avsnittet.
Sekventiell drift Vid sekventiell drift startar alltid den första varvtalsreglerade kompressorn först. Efterföljande varvtalsreglerade kompressorer kopplas in när den första kompressorn körs på maximalt varvtal och önskad kapacitet har nått ett värde som tillåter inkoppling av nästa varvtalsreglerade kompressor på startvarvtal. Efteråt kom­mer bägge kompressorerna att kopplas in samtidigt och köras parallellt. Följande enstegskompressorer kopplas in och ut enligt principen “Först in, först ut.
86 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Exempel:
- Två varvtalsreglerade kompressorer med nominell kapacitet på 20 kW och frekvensområde 25-60 Hz.
- Två enstegskompressorer på vardera 20 kW
Cyklisk drift Vid cyklisk drift har de bägge varvtalsreglerade kompressorerna samma storlek. Drifttimmarna fördelas jämnt mellan kompresso­rerna enligt principen “Först in, först ut”(FIFO). Kompressorn med minst drifttimmar kommer starta först. Efterföljande varvtals­reglerade kompressorer kopplas in när den första kompressorn körs på maximalt varvtal och önskad kapacitet har nått ett värde som tillåter inkoppling av nästa varvtalsreglerade kompressor på startvarvtal. Efteråt kommer bägge kompressorerna att kopplas in samtidigt och köras parallellt. Följande enstegskompressorer kopplas in och ut enligt principen “Först in, först ut” för att fördela drifttimmarna jämnt mellan kompressorerna.
Belastningsutjämning
I vissa installationer vill man begränsa kompressorns inkopplings­kapacitet så att den kan begränsa den totala elbelastningen i vissa perioder.
Det nns 1 eller 2 digitala ingångar tillgängligt för detta syfte.
För varje digital ingång nns det ett gränsvärde för max. tillåten inkopplingskapacitet så att en kan utföra kapacitetsbegränsning­en i två steg.
När en digital ingång är aktiverad är max. tillåten kompressor­kapacitet begränsad till den angivna gränsen. Detta innebär att om den faktiska kompressorkapaciteten vid aktivering av digital ingång är högre än gränsen, så kopplas kompressorkapaciteten ut som då hamnar på eller under det angivna maximala gränsvärdet för den här digitala ingången.
Exempel:
- Två varvtalsreglerade kompressorer med nominell kapacitet på 20 kW och frekvensområde 25-60 Hz.
- Två enstegskompressorer på vardera 20 kW
Bäst anpassning Vid bäst anpassnings-drift kan de varvtalsreglerade kompresso­rerna ha olika storlekar och de kan hanteras så att bästa möjliga kapacitetsjutering uppnås. Den minsta kompressorna startas först och sedan kopplas den första ur och den andra kopplas in. Slutligen kopplas bägge kompressorerna in tillsammans och körs parallellt. Följande enstegskompressorer hanteras enligt kopplingsmönstret “bäst anpassning”.
Exempel:
- Två varvtalsreglerade kompressorer med en nominell kapacitet på respektive 10 kW och 20 kW.
- Frekvensomformare på 30-90 Hz
- Två enstegskompressorer på 20 respektive 40 kW
När båda belastningsutjämningssignalerna är aktiva, är det lägsta gränsvärdet för kapaciteten som gäller.
Överstyrning av belastningsutjämning: En överstyrningsfunktion nns tillgänglig för att undvika att belastningsutjämningen leder till temperaturproblem för kylda produkter.
En överstyrnings ställs in för sugtrycket och fördröjningstiden för varje digital ingång.
Om sugtrycket vid belastningsutjämning överskrider den angivna överstyrningsgränsen och fördröjningstiden för de två digitala ingångarna förfaller, överstyr belastningsutjämningen signalerna så att kompressorkapaciteten kan öka tills sugtrycket sjunker till normalt referensvärde. Belastningsutjämningen kan därefter aktiveras igen.
Larm: När en belastningsutjämningsingång är aktiverad, aktiveras ett larm för att informera om att den normala regleringen har över­styrts. Detta larm kan undertryckas om så önskas.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 87
Säkerhetsfunktioner
Signal från kompressorns säkerhetskontroller
Regulatorn kan övervaka statusen på varje kompressors säkerhetskretsar. Signalen tas direkt från säkerhetskretsen och ansluts till en ingång. (Säkerhetskretsen måste stanna kompressorn utan att blanda in regulatorn). Om säkerhetskretsen kopplas ur kommer regulatorn att koppla ur alla utgångsreläer för kompressorn i fråga och aktivera ett larm. Regleringen fortsätter med de andra kompressorerna.
Tidsfördröjning med säkerhetsurkoppling: I anslutning till säkerhetsövervakning av en kompressor är det möjligt att deniera två fördröjningstider:
Urkopplingfördröjningstid: Larmsignalens fördröjningstid från säkerhetskretsen tills kompressorutloppet kopplas ur (observera att fördröjningstiden är generell för alla säkerhetsingångar för den kompressor det gäller)
Säkerhetsåterstarttid: Min. tid som en kompressor är OK efter en säkerhetsurkoppling tills den kan starta igen.
Om en lågtrycksbrytare är placerad i säker­hetskretsen måste den placeras i slutet på kretsen. Den får inte koppla ur DI-signaler­na. (Det nns en risk att regleringen låses och att den inte startar igen). Detta gäller även exemplet nedan.
Om ett larm behövs som även övervakar lågtryckstermostaten, kan ett generellt larm denieras (ett larm som inte påverkar regleringen). Se följande avsnitt “Generella övervaknings­funktioner”.
Utökade säkerhetskretsar Istället för generell övervakning av säkerhetskretsen kan den här övervakningsfunktionen utökas. På så sätt kan ett detaljerat larmmeddelande utföras som talar om vilken del av säkerhetskretsen som är urkopplad. Säkerhetskretsens sekvens måste etableras som visats, men inte alla av dem behöver nödvändigtvis användas.
Oljetrycksäkerhet
Överströmsäkerhet
Motorskydd, säkerhet
Hetgastemperatur, säkerhet
Övervakning av överhettning
Den här funktionen är en larmfunktion som kontinuerligt tar emot data från sugtrycket P0 och suggasen Ss. Om överhettning som är lägre eller högre än de angivna värdena registreras, kommer ett larm att ges när tidsfördröjningen har förfallit.
Övervakning av max. temperatur på hetgasen (Sd)
Funktionen kopplar ur kompressorstegen gradvis om hetgastemperaturen blir högre än tillåtet. Urkopplingsgränsen kan denieras i området från 0 till + 195 °C.
Funktionen startas vid ett värde som är 10 K under det angivna värdet. I det här läget är 33 % av kompressorkapaciteten är urkopplad (men min. ett steg). Detta upprepas var 30:e sekund. Larmfunktionen är aktiverad. Om temperaturen stiger till det angivna gränsvärdet, kopplas alla kompressorsteg ur direkt.
Larmet avbryts och inkoppling av kompressorsteg tillåts när följande förhållande är uppnått:
- temperaturen har sjunkit till 10 K under gränsvärdet
- tidsfördröjningen före återstarten har passerats. (se längre fram) Normal reglering tillåts igen när temperaturen har sjunkit 10 K under gränsvärdet.
Hetgastryck, säkerhet
Säkerhetskrets En gemensam säkerhetssignal kan även tas emot från hela suggruppen. Alla kompressorer kopplas ur när säkerhetssignalen kopplas ur.
Övervakning av min. sugtryck (P0)
Funktionen kopplar ur alla kompressorsteg om sugtrycket hamnar lägre än de tillåtna värdena. Urkopplingsgränsen kan denieras i området från -120 till + 30 °C. sugtrycket mäts med trycktransmitter P0.
Vid urkoppling är larmfunktionen aktiverad:
Larmet avbryts och inkoppling av kompressorsteg tillåts när
följande förhållande är uppnått:
- trycket (temperaturen) är över urkopplingsgränsen
- tidsfördröjningen har förfallit (se längre fram).
88 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Övervakning av max. hetgastryck (Pd)
Funktionen kopplar ur kompressorstegen en efter en om hetgastrycket blir högre än tillåtet. Urkopplingsgränsen kan denieras i området från -30 till + +100°C. Hetgastrycket mäts med trycktransmitter Pd.
Funktionen aktiveras vid ett värde som är 3 K under det angivna värdet. I det här läget urkopplad 33 % av kompressorkapaciteten är (men min. ett steg). Detta upprepas var 30:e sekund. Larmfunktionen är aktiverad.
Om temperaturen (trycket) höjs till det angivna gränsvärdet kommer följande att inträa:
- alla kompressorsteg kommer direkt att kopplas ur
Larmet avbryts och inkoppling av kompressorsteg tillåts när följande förhållande är uppnått:
- temperaturen (trycket) har sjunkit till 3 K under gränsvärdet
- tidsfördröjningen före återstarten har passerats.
Fördröjning av Pd max. larm Det är möjligt att fördröja meddelandet “Pd max. larm”. Regulatorn kommer fortfarande att koppla ur kompressorerna men själva skickandet av larmet fördröjs.
Tidsfördröjning
Det nns en gemensam tidsfördröjning för Övervakning av “max. temperatur för hetgas” och “Min. sugtryck”. Efter en urkoppling kan inte reglering rekommenderas fram till tidsfördröjningen har förfallit. Tidsfördröjningen startar när Sd temperaturen har sjunkit till 10 K under gränsvärdet eller P0 har stigit över P0 min. värde.
Larm för högt sugtryck
Ett larm kan ställas in och bli aktivt när sugtrycket blir för högt. Ett larm kan överföras när den angivna tidsfördröjningen har passerats. Regleringen fortsätter oförändrad.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 89
Oljestyrning
Princip
Regulatorn startar oljeödet i t.ex 1 sekund. Sedan tar systemet en paus så att oljenivån ”sätter sig”. Detta repeteras ett bestämt antal gånger, bestämt av anläggning och styrprinciper. Pulstid, paustid och antal pulser kan justeras.
Systemet kan styras med signal från:
• Nivåswitch på kompressor
• Nivåswitch på oljeseparator
• Nivåswitch på oljereceiver
• Trycktransmitter på oljereceiver
• Under speciella förhållanden kan också pulsräknaren användas för styrning, men detta är inte energieektivt.
Säkerhetsreläer
Regulatorn kan styra oljetillförseln till kompressorerna under nor­mal reglering. Men om kompressorerna är tvångsstyrda, sker detta utanför den normala regleringen. För att undvika kompressorska­dor, kan ett säkerhetsrelä inkluderas i reglerkretsen så att regula­torn kan bryta kompressorn om oljetillförseln är otillräcklig under tvångsstyrning. Funktionen "Säkerhetsrelä" kan väljas under Inställning och anslut­ningar görs som visat.
Säkerhetsreläet är anslutet under normal drift
Exempel på oljekretsar
En oljeseparator och en oljereceiver
En oljeseparator
En oljeseparator per kompressor
En oljeseparator per kompressor och gemensam oljereceiver
Styrprincip för kompressor
En kompressor som är stoppad tar ej emot någon olja. När kompressorn arbetar, förväntas en signal från kompressorns oljenivå-switch. När signalen ges, genomförs följande procedur:
- Fördröjning, omstart vid chatter.
- Oljeinsprutning startar efter fördröjningssekvens.
- Magnetventilen följer pulsproceduren och olja spruts in. Pulstid, periodtid och totalt antal pulser sätts för aktuell anläggning.
- Efter det denierade antalet pulser, stoppas oljeinsprutningen. Om nivåswitchen registrerar en stabil oljesignal innan sekvensen med det denierade antalet pulser avslutas, stoppas återstående pulser.
- Om nivåswitchen registrerar brist på olja när sista pulsen avslu­tats, stängs kompressorn av och ett larm avges. Om oljenivån åter blir OK, försvinner larmet och kompressorn kan återstarta.
- Om ett OK på oljenivån saknas, stoppar kompressorn, och kan bara startas manuellt med återställningsfunktionen.
90 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Styrprincip för tömning av oljeseparator i receiver
Systemet kan styras av en signal från en högnivå-switch eller sty-
ras av en signal från både en hög- och en lågnivå-switch.
- Med en högnivå-switch öppnar magnetventilen och oljan töms i receivern i en användardenierad pulsprocess. Systemet bestäm­mer pulslängd, periodtid och antal pulser.
- Om en lågnivå-switch installeras och den registrerar en låg oljenivå innan pulserna har avslutats, stoppas pulserna och töm­ningsprocessen avslutas.
Om högnivå-switchen fortfarande indikerar olja efter att pulserna avslutats, avges ett larm för hög oljenivå i separatorn. Om lågnivå-switchen fortfarande indikerar olja efter att pulserna avslutats, avges ett larm för kvarvarande olja i separatorn. Ett larm för signalfel avges också om högnivå-switchen indikerar olja medan lågnivå-switchen inte indikerar olja. Om antingen hög- eller lågnivå-switchen aktiveras inom satt tids­intervall, avges ett "ingen olja separerad" larm.
Styrprincip för tryck i receivern
Pressostat
- Vid för lågt dierenstryck för att fylla HT-kompressorerna, öppnar magnetventilen i denierade pulser och trycket tas från olje­separatorn. Pulslängden och periodtiden mellan pulserna is bestäms av systemet och är samma som ställts in för oljesepara­torn.
- När trycktransmittern registrerar önskat tryck, stoppas pulserna.
- Larmgränser och –texter för max och min.tryck kan ställas in.
Pulsräknare
Om en oljeseparator har anslutits till varje kompressor, är det nivåswitchen i kompressorn, som bestämmer tömningsprocessen av olja i kompressorn. Nivåswitchen i separatorn kan användas för övervakning.
Om "delvis gemensamma oljeseparatorer" har monterats, blir dist­ributionen från kompressor 1 och uppåt: Ordningen kan ej ändras men antalet kompressorer som tillhör de enskilda separatorerna måste ställas in.
Här använder regulatorn en pulsräknare för att bestämma tryckök­ningen i receivern. Princip: Regulatorn har räknat antalet inställda pulser under en periodtid för alla kompressorer. Detta värde divideras med antal kompressorer.
Läsning: Regulatorn registrerar antalet pulser med olja till kom­pressorerna. Aktivitet: När antalet uppmätta pulser når en viss procentuell nivå (fabriksinställning = 50%), startar pulssekvensen från separatorn till receivern.
Nivåsignal
Hög- och lågnivåsignaler kan också tas emot från receivern. Dessa signaler används bara för övervakning och larm.
Övrigt
Alla oljeventiler är stängda när ”Huvudbrytaren” är av.
Om man vill utföra en manuell oljeinsprutning kan det göras via funktionen "Manuell styrning". Här kan man skicka en eller era pulser. Längden av pulsen kan sättas i millisekunder.
Om en kompressor faller ut på grund av oljebrist kan den bara återanslutas manuellt på själva anläggningen. Detta kn göras via ett pulstryck på en bestämd ingång. Det nns en återställning och den avser alla kompressorer. Vid återställning nollställs alla räknare.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 91
Pump
Kapacitetsreglering av pomp kan ske via on/o reglering eller varvtalsreglering av pomp.
• on/o Regulatorn kan reglera 1 pomp
Inkoppling och frånkoppling utförs enligt en signal från S7­temperaturgivaren och den angivna referensen.
• Varvtalsreglering Den analoga utgångsspänningen är ansluten till en frekvensom­formare. Pomp kommer nu att regleras från 0 till max. kapaci­tet. Om en AV/PÅ-signal krävs, kan den tillhandahållas från en reläutgång.
Start Min.
Regulatorn startar frekvensomformaren när kapacitetskraven motsvarar det inställda startvarvtalet. Regulatorn stannar frekvensomformaren när kapacitetskraven blir lägre än det inställda min. varvtalet.
PI-reglering / P-reglering
Regleringen utförs av en PI-regulator som kan ändras till en P­regulator om det behövs för anläggningens design.
• PI-reglering
Regulatorn kopplar in kapaciteten så att skillnaden mellan faktiskt temperatur och referensvärde blir så liten som möjligt.
• P-reglering
Regulatorn kopplar in kapaciteten som beror på skillnaden mellan faktiskt temperatur och referensvärdet. “Prortional band Xp” indikerar skillnaden vid 100 % kapaciet.
Begränsning av referensen
För att inte få en för hög eller för låg regleringsreferens måste du ställa in en begränsning.
S7-Ref
Max
Min
Tvångsstyrning av pomp
Tvångsstyrning av kapaciteten kan användas när den normala regleringen överstyrs.
Säkerhetsfunktionerna avbryts vid tvångsstyrning.
Tvångsstyrning via inställning Regleringen är inställd på manuell. Kapaciteten är inställd i procent av den reglerade kapaciteten.
Tvångsstyrning av reläer Om den tvångsstyrningen utförs med brytarna på framsidan av tilläggsmodulen, registrerar säkerhetsfunktionen överskridningar av värden och överföringslarm vid behov, men regulatorn kan inte koppla in eller ur reläer i det här läget.
Timer
Drifttiden för en pomp registreras hela tiden. Du kan avläsa:
- drifttid för föregående 24-timmars period
- total drifttid sedan timern nollställdes.
Kopplingsräknare
Antal kopplingar registeras kontinuerligt. Antal starter kan läsas av här:
- antal under föregående 24-timmars period
- totalt antal sedan räknaren nollställdes.
Regleringsgivare
S7 används som en regleringsgivare. Börvärdet för S7-temperaturen anges i °C.
92 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Generella övervakningsfunktioner
Generella larmingångar (10 st) En ingång kan användas för övervakning av en extern signal.
Den individuella signalen kan anpassas till relevant användning eftersom det är möjligt att ge larmfunktionen ett namn och valfri larmtext. En tidsfördröjning kan ställas in för larmet
Generella termostatfunktioner (5 st) Funktionen kan användas fritt för larmövervakning av anläggningens temperaturer eller för PÅ/AV-termostatreglering. Ett exempel kan vara termostatreglering av äkten i kompressorenheten.
Termostaten kan antingen använda en av givarna som används av regleringen (Ss, Sd, Sc3) eller en oberoende givare (Saux1, Saux2, Saux3, Saux4). In- och urkopplingsgränser ställs in för termostaten. Koppling av termostatens utgång baseras på den faktiska givartemperaturen. Larmgränser kan ställas in för låg och hög temperatur, inklusive separata larmfördröjningar. Den individuella termostatfunktionen kan anpassas till relevant applikation eftersom du kan ge termostaten ett namn och valfri larmtext.
Generell spänningsingång med tillhörande relä (5 st) 5 generella spänningsingångar kan övervakas för olika spänningsmätningar av installationen. Exempel på det är övervakning av en detektor för läckor, fuktmätning och nivåsignal
- alla med tillhörande larmfunktioner. Spänningsingångar kan användas för att övervaka spänningsnivåer(0-5 V, 1-5 V, 2-10 V eller 0-10 V). Om det krävs, kan även 0-20 mA eller 4-20 mA användas om ett externt motstånd placeras på ingången för att anpassa signalen till spänningen. En reläutgång kan anslutas till övervakningen så att det går att styra externa enheter.
För varje ingång kan följande ställas in/ avläsas:
- Fritt denierbara namn
- Val av signaltyp (0-5 V, 1-5 V, 2-10 eller 0-10 V)
- Skalning av avläsning så att det motsvarar mätenheten
- Hög och låg larmgräns inklusive fördröjningstider
- Fritt denierbara larmtexter
- Anslut en reläutgång som kopplar in och ur gränserna inklusive fördröjningstider
Generella pressostatfunktioner (5 st) Funktionen kan användas fritt för larmövervakning av anläggningens tryck eller för PÅ/AV-tryckreglering.
Tryckregleringen kan antingen använda en av givarna som används av regulatorfunktionen (Po,Pc) eller en oberoende givare (Paux1, Paux2, Paux3). In- och urkopplingsgränser ställs in för tryckregleringen. Koppling av pressostatens utgång baseras på det faktiska trycket. Larmgränser kan ställas in för lågt och högt tryck, inklusive separata larmfördröjningar. Den individuella pressostatfunktionen kan anpassas till relevant applikation eftersom du kan ge tryckregulatorn ett namn och valfri larmtext.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 93
Övrigt
Huvudbrytare
Huvudbrytaren används för att stoppa och starta regleringsfunktionerna.
Omkopplaren har två lägen:
- Normalt regleringsläge (Inställning = PÅ)
- Regleringen stoppas. (Inställning = AV)
Man kan även välja att använda digitala ingångar som en extern huvudbrytare.
Om omkopplaren eller den externa huvudbrytaren är i läge AV inaktiveras alla funktioner och ett larm genereras (alla andra larm upphör).
Köldmedium
Innan regleringen kan påbörjas måste köldmedium denieras. Du kan välja en av följande köldmedium: 1 R12 9 R500 17 R507 25 R290 2 R22 10 R503 18 R402A 26 R600 3 R134a 11 R114 19 R404A 27 R600a 4 R502 12 R142b 20 R407C 28 R744 5 R717 13 Användardef. 21 R407A 29 R1270 6 R13 14 R32 22 R407B 30 R417A 7 R13b1 15 R227 23 R410A 8 R23 16 R401A 24 R170
Köldmedium kan endast ändras om “huvudbrytaren” är inställd på “stoppa reglering”.
Varning: Fel val av köldmedium kan orsaka skador på kompressorn.
Givarfel
Om det saknas en signal från anslutna temperaturgivare eller en
trycktransmitter, aktiveras ett larm.
• När ett P0-fel inträar, fortsätter regleringen med 50 % inkopplingskapacitet vid drift på dagen och 25 % inkopplingskapacitet vid drift på natten - men minimum ett steg.
• Om ett Pd-fel inträar kopplas 0 % av pumpens kapacitet in, men kompressorregleringen fortsätter som vanligt.
• När det uppstår fel på Sd-givaren kommer
säkerhetsövervakningen av temperaturen på hetgasen att avbrytas.
• När det uppstår fel på Ss-givaren kommer
säkerhetsövervakningen av överhettningen i sugledningen att avbrytas.
Obs! En felaktig givare måste vara i ordning i 10 minuter innan
givarlarmet avaktivers.
Givarkalibrering:
Ingångssignalen från alla anslutna givare kan korrigeras. En korrigering är enbart nödvändigt om givarkabeln är lång och har en liten ledararea. Alla displayer och funktioner kommer reektera det korrigerade värdet.
Klockfunktion
Regulatorn innehåller en klockfunktion. Klockfunktionen används enbart för att byta mellan dag/natt. År, månad, datum, timmar och minuter måste ställas in.
Obs! Om regulatorn inte är utrustad med en RTC-modul (AK-OB 101A) måste klockan återställas efter strömavbrott. Om regulatorn är ansluten till en installation med en AKA-gateway eller en AK-System Manager, kommer detta automatiskt att återställa klockfunktionen.
Larm och meddelanden
I anslutning med regulatorns funktioner nns det ett antal larm och meddelanden som visas vid fel eller felaktig drift.
Larmhistorik:
Regulatorn har en larmhistorik (logg) som innehåller alla aktiva larm såväl som de senaste 40 larmen. I larmhistoriken kan du se när larmet började och när det stoppades. Du kan också se prioriteten på varje larm och när larmet har bekräftats och av vem.
Larmprioritet:
Det görs skillnad mellan viktig och mindre viktig information. Prioriteten ställs in för vissa larm medan andra kan ändras efter önskemål (den här ändringen kan endast göras om programvaran AK-ST Service Tool är ansluten till systemet och inställningarna måste göras i varje regulator).
Inställningen bestämmer vilken sortering/åtgärd som måste utföras när larmet går.
• “Hög” är den viktigaste
• “Endast logg” är den lägsta
• “Avbruten” genererar inte någon åtgärd
Larmrelä
Du kan även välja om du vill ha en larmutgång på regulatorn som en lokal larmindikering. För det här larmreläet är det möjligt att deniera på vilken larmprioritet den ska reagera på. Du kan välja mellan följande:
• “Inget” - inget larmrelä används
• “Hög” - Larmreläet aktiveras enbart av larm med hög prioritet
• “Låg - Hög” - Larmreläer aktiveras enbart av larm med “låg” prioritet, “medel” eller “ hög” prioritet.
94 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Relationen mellan larmprioriteten och åtgärd visas i schemat nedan.
Inställn­ing
Hög X X X X 1 Medel X X X 2 Låg X X X 3 Endast låg Avbruten
Logg Larmrelä Skicka
Ingen Hög Låg-Hög
X
nätverk
AKM-des-
tination
Larmbekräftelse Om regulatorn är ansluten till ett nätverk med en AKA-gateway eller en AK-System Manager som larmmottagare, kommer dessa automatiskt att bekräfta larm som skickas till dem.
Om regulatorn inte ingår i ett nätverk måste användaren bekräfta alla larm.
Larm-lysdiod Larm-lysdioden på framsidan av regulatorn indikerar regulatorns larmstatus.
Överstyrning via nätverk
Regulatorn innehåller inställningar som kan styras från gateway via datakommunikation.
När den överstyrningen ber om en ändring, kommer alla anslutna regulatorer i det här nätverket att ställas in samtidigt. Det nns följande alternativ:
- Ändra till nattdrift
Använda AKM/Service Tool
Inställningen av regulatorn kan endast utföras via programvaran AK-ST 500 Service Tool. Driften beskrivs i Handboken för montering på plats.
Om regulatorn inkluderas i ett nätverk med en AKA-gateway, kan du utföra den dagliga driften av regulatorn via AKM-systemet, det vill säga se och ändra dagliga avläsningar/inställningar.
Obs! AKM systemprogramvara ger inte åtkomst till alla kongurationsinställningar för regulatorn. Inställningarna/ avläsningarna som visas framgår av AKM-menyn (se även litteraturöversikten)
Blinkande: Det nns ett aktivt larm eller ett obekräftat larm. Fast sken: Det nns ett aktiv larm som har bekräftats. Avstängd: Det nns inga aktiva larm eller obekräftade larm.
IO-status och manuell
Funktionen används i anslutning med installationer, service och felsökning av utrustningen. Med hjälp av den här funktionen kan anslutna utgångar kontrolleras.
Avläsningar Statusen på alla ingångar och utgångar kan avläsas och kontrolleras här.
Tvångsstyrning Det går att utföra en överstyrning av alla utgångar här för att kontrollera att dessa är korrekt anslutna.
Obs! Det nns ingen övervakning när utgångarna är överstyrda.
Loggning/registrering av parametrar
Som ett verktyg för dokumentering och felsökning, ger regulatorn möjlighet till loggning av parameterdata i det interna minnet.
Via programvaran AK-ST 500 Service Tool kan du:
a) Välja upp till 10 parametervärden som regulatorn kontinuerligt
registrerar.
b) Ange hur ofta de måste registreras
Regulatorn har ett begränsat minnesutrymme men 10 parametrar kan registreras varje tionde minut och sparas i 2 dygn.
Via AK-ST 500 kan du läsa tidigare värden i form av en grask presentation. (Loggen fungerar bara när klockan är satt.)
Auktorisering/Lösenord
Regulatorn kan styras med systemprogramvaran AKM och Service Tool AK-ST 500.
Bägge metoderna ger möjlighet för åtkomst till era nivåer enligt användarens kunskap om i de olika funktionerna.
Systemprogramvara AKM: De olika användarna denieras här med initialer och nyckelord. Åtkomsten öppnas sedan till de funktioner som användaren får hantera. Driften nns beskriven i AKM-handboken.
Service tool, programvara AK-ST 500: Driften beskrivs i Handboken för montering på plats.
När en användare skapas måste följande anges: a) Ange ett användarnamn b) Ange ett lösenord c) Välj användarnivå d) Välj enheter - antingen USA (°F och PSI) eller Danfoss SI (°C och Bar) e) Välj språk
Åtkomsten nns i fyra användarnivåer.
1) DFLT - Default user (standardanvändare) - Åtkomst utan lösenord Se dagliga inställningar och avläsningar.
2) Daily - Daily user (daglig användare) Ange funktioner och utför bekräftelser av larm.
3) SERV - Service user (service-användare) Alla inställningar i menysystemet förutom att skapa nya användare
4) SUPV - Supervisor user (superanvändare) Alla inställningar inklusive skapa nya användare.
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 95
Visning av tryck och temperatur
En eller 4 separata displayer kan anslutas till regulatorn. Anslutningen görs genom ledningar med kontaktanslutningar. Displayen kan placeras i t.ex. en apparatskåpsfront.
När en display är ansluten kommer den att visa värdet som visas.
- P0
- Sctrl
- Ss
- Sd
- Pd
- S7
- P0 bar
- Pd bar
Display Primär läsning * Sekundär läsning
A Sctrl S7 B S7 Sctrl C Ss None D Sd None
* Primär läsning kan ändras till andra avläsningar vid behov.
u51 Actual regulation status on suction group
0: Power up 1: Stopped 2: Manuel 3: Alarm 4: Restart 5: Standby 10: Full loaded
11: Running u52 Cut in compressor capacity in % u53 Reference for compressor capacity u54 Sd discharge gas temperature in °C u55 Ss Suction gas temperature in °C u98 Actual temperature for S7 media sensor U01 Actual Pd discharge pressure in °C
AL1 Alarm suction pressure AL2 Alarm for discharge pressure
- - 1 Initiation. Display är ansluten till utgång "A" (- - 2 = utgång B osv.)
Om du vill se en av värdena under “function” ska du använda knapparna på följande sätt:
1. Tryck på den övre knappen tills en parameter visas
2. Tryck på den övre eller den nedre knappen och hitta den parameter som du vill läsa av
3. Tryck på den mittersta knappen tills parametervärdet visas.
Efter en kort tid, kommer displayen automatiskt att återgå till “Read out display”.
När en display med knappar väljs kan enkel betjäning ske via ett menysystem utöver visningen av tryck och temperatur.
No. Function
o30 Refrigerant setting o57 Capacity settings for the pump
0: MAN, 1: OFF, 2: AUTO 058 Manual setting of pump capacity o59 Capacity setting for suction group
0: MAN, 1: OFF, 2: AUTO o60 Manual setting of suc tion capacity o62 Selec t of predened conguration
This setting will give a selection of predened combinations which at the same time
establish the connections points.. At the end of the manual an overview of options
and connection points is shown. After the conguration of this function the controller
will shut down and restart o93 Lock of conguration
It is only possible to select a predened conguration or change refrigerant when the
conguration lock is open.
0 = Conguration open
1 = Conguration locked r12 Main switch
0: Controller stopped
1: Regulating r23 Set point suction pressure
Setting of required suction pressure reference in °C r24 Suction pressure reference
Actual reference temperature for compressor capacity r28 Set point S7
ISetting of required temperatures in °C r29 S7- reference
Actual reference for temperature regulation r57 Po evaporating pressure in °C u16 Actual media temperature measured with Sctrl u21 Superheat in suction line u48 Actual regulation status on the pump
0: Power up
1: Stopped
2: Manual
3: Alarm
4: Restart
5: Standby
10: Full loaded
11: Running u49 Cutin pump capacity in % u50 Reference for pump capacity in %
Lysdioder på regulatorn
Intern kommunikation mel­lan modulerna: Snabbt blinkande = fel Kontinuerligt På = fel
Status på utgång 1-8
Power
Comm
DO1 Status
DO2 Service Tool
DO3 LON
DO4
DO5 Alarm
DO6
DO7
DO8 Service Pin
Långsamt blinkade = OK Snabbt blinkande = svar från gateway, är på 10 minuter efter nätverksregistrering Kontinuerligt PÅ = fel Kontinuerligt AV = fel
Extern kommunikation
Blinkande = aktivt larm/ej avbruten Konstant på = Aktivt larm/avbruten
Nätverksinstallation
96 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Bilaga A - Kompressorkombinationer och kopplingsmönster
I det här avsnittet nns det en mer detaljerad beskrivning av kom­pressorkombinationerna och tillhörande kopplingsmönster. Sekventiell drift utlämnas från exemplen eftersom kompresso­rerna endast ansluts enligt deras kompressornummer (principen “först in, sist ut”)och endast varvtalsreglerade kompressorer används för att fylla ut kapacitetsglapp.
Kompressorapplikation 1 - enkelt steg
Regulatorn är kapabel att hantera upp till 12 enstegskompressorer enligt följande kopplingsmönster:
• Sekventiell
• Cyklisk
• Bäst anpassning
Cyklisk drift - exempel Här är alla kompressorer av samma storlek och kompressorerna kopplas in och kopplas ur enligt principen “Först in, först ut” (FIFO) för att jämna ut drifttimmarna mellan kompressorerna.
- Det nns utjämning av drifttimmaar mellan alla kompressorer
- Kompressor med minst körtider start först
- Kompressor med längst körtid stannar först.
Bästa anpassning - exempel Här nns det minst två kompressorer av olika storlekar. Regulatorn kopplar in och ur kompressorn för att producera bästa möjliga kapacitet (minsta möjliga kapacitetshopp).
Kompressorapplikation 2 - 1 x avlastning + enkelsteg
Regulatorn kan reglera en kombination av en kapacitets reglerad kompressor och era enstegskompressorer. Fördelen med den här kombinationen är att avlastningsventilerna används för att fylla kapacitetsglapp och därmed uppnå kapacitetssteg via få kompressorer.
Förutsättningarna för att använda den här kompressorapplikatio­nen är:
• Alla kompressorer är av samma storlek
• Kapacitetsreglerade kompressorer kan ha upp till tre avlastnings­ventiler.
• Huvudsteget och avlastningsventilerna kan vara olika storlekar som: 50 %, 25 % och 25 %.
Den här kompressorkombinationen kan hanteras i följande kopp­lingsmönster:
• Sekventiell
• Cyklisk
Generellt om hantering: Koppla in
Den kapacitetsreglerade kompressorn med avlastningsventiler startar före enstegskompressorer. Den kapacitetsreglerade kom­pressorn kommer alltid ha full belastning innan inkopplingen av efterföljande kompressorer.
Urkoppling
Den kapacitetsreglerade kompressorn är alltid den sista som stannar. Den kapacitetsreglerade kompressorn kommer alltid ha full belastning innan inkopplingen av efterföljande kompres­sorer.
Avlastningsventiler
Vid cykliskt drift används avlastningsventiler för att stänga kapa­citetshål från efterföljande enstegskompressorer.
Anti-cykel, timerbegränsning
När en kapacitetsreglerad kompressor förhindras från att starta på grund av en timerbegränsning i anti-cykeln kommer inte heller efterföljande enstegskompressorer att starta. Den kapaci­tetsreglerade kompressorn startas när timerbegränsningen har förfallit.
Cyklisk drift - exempel Följande enstegskompressorer kopplas in och ut enligt principen “Först in, först ut”(FIFO) för att fördela drifttimmarna jämnt mellan kompressorerna.
- Det nns drifttidsutjämning mellan kompressor 1 och kompres­sor 2 (samma storlek i exemplet).
- Det nns drifttidsutjämning mellan kompressor 3 och kompres­sor 4 (samma storlek i exemplet).
- Den kapacitetsreglerade kompressorn kommer alltid vara den som startar först och stannar sist.
- Avlastningsventiler används för att stänga kapacitetshål
- Det nns drifttidsutjämning mellan kompressor 2 och kompres­sor 3 (samma storlek i exemplet).
AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 97
Kompressorapplikation 3 - 2 x avlastning + enkelsteg
Regulatorn kan reglera en kombination av en kapacitets reglerad kompressor och era enstegskompressorer. Fördelen med den här kombinationen är att avlastningsventilerna används för att fylla kapacitetsglapp och därmed uppnå kapacitetssteg via få kompressorer.
Förutsättningarna för att använda den här kompressorapplikatio­nen är:
• Alla kompressorer är av samma storlek
• Kapacitetsreglerade kompressorer har samma nummer som avlastningsventilerna (max 3)
• Huvudsteget på den kapacitetsreglerade kompressorn har samma storlek
• Huvudsteget och avlastningsventilerna kan vara olika storlekar som: 50 %, 25 % och 25 %.
Den här kompressorkombinationen kan hanteras enligt följande kopplingsmönster:
• Sekventiell
• Cyklisk
Generellt om hantering av kapacitetsreglerade kompressorer: Koppla in
Den kapacitetsreglerade kompressorn med avlastningsventiler startar före enstegskompressorer. Den kapacitetsreglerade kom­pressorn kommer alltid ha full belastning innan inkopplingen av efterföljande kompressorer.
Urkoppling
Den kapacitetsreglerade kompressorn är alltid den sista som stannar. Hantering av avlastningsventilerna beror på inställning­en av “unloader ctrl mode”.
Avlastningsventiler
Vid cykliskt drift används avlastningsventiler för att stänga kapa­citetshål från efterföljande enstegskompressorer.
Anti-cykel, timerbegränsning
När en kapacitetsreglerad kompressor förhindras från att starta på grund av en timerbegränsning i anti-cykeln kommer inte heller efterföljande enstegskompressorer att starta. Den kapaci­tetsreglerade kompressorn startas när timerbegränsningen har förfallit.
Cyklisk drift - exempel Följande enstegskompressorer kopplas in och ut enligt principen “Först in, först ut”(FIFO) för att fördela drifttimmarna jämnt mellan kompressorerna.
Kompressorapplikation 4 - endast för kapacitetsreglerade kompressorer
Regulatorn kan reglera kapacitetsreglerade kolvkompressorer av samma storlek med upp till 3 avlastningsventiler.
Förutsättningarna för att använda den här kompressorapplikatio­nen är:
• Alla kompressorer är av samma storlek
• Kapacitetsreglerade kompressorer har samma nummer som avlastningsventilerna (max 3)
• Huvudsteget på den kapacitetsreglerade kompressorn är samma storlek
• Huvudsteget och avlastningsventilerna kan vara olika storlekar som: 50 %, 25 % och 25 %.
Den här kompressorkombinationen kan hanteras i följande kopp­lingsmönster:
• Sekventiell
• Cyklisk
Cyklisk drift - exempel Kompressorerna kopplar in och ur enligt principen “Först in, först ut” (FIFO) för att drifttimmarna mellan de olika kompressorerna ska fördelas så jämnt som möjligt.
- För cyklisk drift, startar kompressorn med minst drifttimmar (C1)
- Endast när kompressor C1 är helt laddad kan kompressor C2 kopplas in
- För inkoppling, kompressorn med est drifttimmar bör avlastas (C1).
- När kompressorn är helt avlastad, kan den andra kompressorn avlastas med ett steg innan huvudsteget på den helt avlastade kompressorn (C1) helt kopplas ur.
Kompressorapplikation 5 - 1 x varvtal + enkelsteg
Regulatorn kan reglera en varvtalsreglerad kompressor kombine­rad med enstegskompressorer av samma eller olika storlekar.
Förutsättningarna för att använda den här kompressorapplikatio­nen är:
• En varvtalsreglerad kompressor som kan vara av en annan stor­lek än efterföljande enstegskompressorer
• Upp till 3 enstegskompressorer av samma eller olika kapacitet (beroende på kopplingsmönster)
Den här kompressorkombinationen kan hanteras enligt följande kopplingsmönster:
• Sekventiell
Den kapacitetsreglerade kompressorn kommer alltid vara den
som startar först och stannar sist.
- Drifttimmar fördelas mellan de kapacitetsreglerade kompres­sorerna
- Avlastningsventilen på den kapacitetsreglerade kompressorn används för att fylla kapacitetsglapp
- Drifttimmar utjämnas mellan enstegskompressorerna 3 och 4.
98 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
• Cyklisk
• Bäst anpassning
Hantering av en varvtalsreglerad kompressor. Mer information om hantering av varvtalsreglerade kompressorer nns i avsnitt “Power pack types”.
Cyklisk drift - exempel Här är enstegskompressorerna av samma storlek. De varvtalsreglerade kompressorerna kommer alltid vara de som startar först och stannar sist. Följande enstegskompressorer kopplas in och ut enligt princi-
pen “Först in, först ut” för att fördela drifttimmarna jämnt mellan kompressorerna. Den varvtalsreglerade kompressorn används för att fylla kapaci­tetsglappen mellan enstegskompressorerna.
Exempel::
Ökning av kapaciteten:
- Den varvtalsreglerade kompressorn startar när önskad kapaci­tet är lika med startvarvtalet
- Följande enstegskompressorer med minst antal drifttimmar kopplas in när den varvtalsreglerade kompressorn körs på fullt varvtal (90 Hz)
-När en enstegskompressor kopplas in, minskas varvtalet (40 Hz) motsvarande till kapaciteten av enstegskompressorn.
Minskning av kapaciteten:
- Följande enstegskompressorer med est drifttimmar kopplas ur när den varvtalsreglerade kompressorn når min. varvtal (30 Hz)
-När en enstegskompressor kopplas ur, ökar den varvtalsregle­rade kompressorns varvtal (80 Hz) motsvarande enstegskom­pressorns kapacitet.
- Den varvtalsreglerade kompressorn är den sista kompressorn som kopplas ur när förutsättningarna för detta uppnås.
Bästa anpassning - exempel Här är minst två av enstegskompressorerna av olika storlekar. De varvtalsreglerade kompressorerna kommer alltid vara de som startar först och stannar sist. Regulatorn kopplar in och ur enstegskompressorn för att uppnå bästa möjliga kapacitet (minsta möjliga kapacitetsglapp) Den varvtalsreglerade kompressorn används för att fylla kapaci­tetsglappen mellan enstegskompressorerna.
Exempel:
- Den minsta enstegskompressorn kopplas in när den varvtals­reglerade kompressorn har nått min. varvtal (30 Hz).
- När den varvtalsreglerade kompressorn når min. varvtal igen (30 Hz), kopplas den minsta enstegskompressorn ur (C2) och den stora enstegskompressorn (C3) kopplas in.
- När den varvtalsreglerade kompressorn når min. varvtal igen (30 Hz), kopplas den stora enstegskompressorn ur (C2) och den lilla enstegskompressorn (C3) kopplas in.
- När den varvtalsreglerade kompressorn när min. varvtal igen (30 Hz), kommer den lilla enstegskompressorn (C2) kopplas in.
- Den varvtalsreglerade kompressorn är den sista kompressorn som kopplas ur när kraven för detta uppnås.
-När enstegskompressorns kapacitet kopplas ur, ökar den varv­talsreglerade kompressorns varvtal (80 Hz) motsvarande till den urkopplade kapacitet.
Kompressorapplikation 6 - 1 x varvtal + avlastare
Regulatorn kan styra en varvtalsreglerad kompressor kombinerad med era kapacitetsreglerade kompressorer av samma storlek och med samma antal avlastare. Fördelen med den här kombinationen är att den variabla delen av den varvtalsreglerade kompressorn endast behöver vara tillräck­ligt stor för att täcka efterföljande ventiler för att uppnå kapaci­tetskurvor utan glapp.
Förutsättningarna för att använda den här kompressorapplikatio­nen är:
• En enkelvarvtalsreglerad kompressor som kan vara av en annan storlek än efterföljande kompressorer
• De kapacitetsreglerade kompressorerna har samma storlek och samma nummer avlastningsventilerna (max 3)
• Huvudsteget på den kapacitetsreglerade kompressorn är samma storlek
• Huvudsteget och avlastningsventilerna kan vara olika storlekar som: 50 %, 25 % och 25 %.
Den här kompressorkombinationen kan hanteras i följande kopp­lingsmönster:
• Sekventiell
• Cyklisk
Hantering av en varvtalsreglerad kompressor. Mer information om hantering av varvtalsreglerade kompressorer nns i avsnitt “Power pack types”.
Cyklisk drift - exempel De varvtalsreglerade kompressorerna kommer alltid vara de som startar först och stannar sist. De kapacitetsreglerade kompressorerna kopplas in och ut enligt principen “Först in, först ut” för att fördela drifttimmarna jämnt mellan kompressorerna. Den varvtalsreglerade kompressorn används för att fylla kapaci­tetsglappen mellan avlastningsventilerna/huvudsteg.
Ökning av kapaciteten:
- Den varvtalsreglerade kompressorn startar när önskad kapaci­tet är lika med startvarvtalet
- Den minsta enstegskompressorn kopplas in när den varvtals­reglerade kompressorn körs i fullt varvtal (90 Hz).
- När den varvtalsreglerade kompressorn når max. varvtal igen (90 Hz), kopplas den minsta enstegskompressorn ur (C2) och den stora enstegskompressorn (C3) kopplas in.
- När den varvtalsreglerade kompressorn når max. varvtal igen (90 Hz), kommer den minsta enstegskompressorn (C2) kopplas in igen.
- När enstegskompressorn kopplas in, minskas varvtalet på den varvtalsreglerade kompressorn (40 Hz) motsvarande till kapaci­teten av inkopplingskapaciteten
Minskning av kapaciteten: AK-HP 780 Värmepump regulator RS8GF207 © Danfoss 2015-08 99
Ökning av kapaciteten:
- Den varvtalsreglerade kompressorn startar när önskad kapaci­tet är lika med startvarvtalet
- Huvudsteget på den kapacitetsreglerade kompressorn med minst drifttimmar (C1) kopplas in när den varvtalsreglerade kompressorn körs på fullt varvtal (60 Hz)
- Avlastningsventilerna kopplas in gradvis när den varvtalsregle­rade kompressorn når max. varvtal igen (60 Hz)
- Huvudsteget på den sista kapacitetsreglerade kompressorn (C2) kopplas in när den varvtalsreglerade kompressorn når fullt varvtal (60 Hz)
- Avlastningsventilerna kopplas in gradvis när den varvtalsregle­rade kompressorn når max. varvtal igen (60 Hz)
- När huvudsteget eller avlastningsventilerna kollas in, minskas varvtalet på den varvtalsreglerade kompressorn (35 Hz) mot­svarande till kapaciteten av inkopplingskapaciteten.
Minskning av kapaciteten:
- Den kapacitetsreglerade kompressorn med est drifttimmar (C2) kopplar ur en avlastningsventil när den varvtalsreglerade kompressorn har nått min. varvtal (25 Hz)
- När den varvtalsreglerade kompressorn igen når min. varvtal (25 Hz), kopplas avlastningsventilen ur på nästa kapacitetsreg­lerade kompressor (C3)
- När den varvtalsreglerade kompressorn igen når min. varvtal (25 Hz), kopplas huvudsteget ur på nästa kapacitetsreglerade kompressor med est drifttimmar (C2)
- När den varvtalsreglerade kompressorn igen når min. varvtal (25 Hz), kopplas huvudsteget ur på den sista kapacitetsregle­rade kompressorn (C3)
- Den varvtalsreglerade kompressorn är den sista kompressorn som kopplas ur när kraven för detta uppnås.
- När huvudsteget eller avlastningsventilerna kopplas ur, ökar varvtalet på den varvtalsreglerade kompressorn (50 Hz) mot­svarande till utkopplingskapaciteten
Kompressorapplikation 7 - 2 x varvtal + enkel
Regulatorn kan reglera två varvtalsreglerade kompressorer kom­binerade med era enstegskompressorer som kan vara av samma eller olika storlek (beroende på valt kopplingsmönster). Fördelen med att använda två varvtalsreglerade kompressorer är att det är möjligt att nå en mycket låg kapacitet som är en fördel vid låga laster samtidigt som en hög variabel regleringsområde är möjligt.
Förutsättningarna för att använda den här kompressorapplikatio­nen är:
• Två varvtalsreglerade kompressorer som kan vara av en annan storlek än efterföljande enstegskompressorer
• Varvtalsreglerade kompressorer kan vara av samma eller olika storlekar (beror på kopplingsmönstret)
• Samma frekvensband för båda de varvtalsreglerade kompres­sorerna
• Enstegskompressorer kan vara av samma eller olika storlekar (beror på kopplingsmönstret)
Den här kompressorkombinationen kan hanteras enligt följande kopplingsmönster:
• Sekventiell
• Cyklisk
• Bäst anpassning
Cyklisk drift - exempel Här är de varvtalsreglerade kompressorerna av samma storlek. Enstegskompressorerna ska alltså vara av samma storlek.
De varvtalsreglerade kompressorerna kommer alltid vara de som startar först och stannar sist. De andra kompressorerna kopplar in och ur efter drifttiden (princi­pen “Först in, först ut”). Den varvtalsreglerade kompressorn används för att fylla kapaci­tetsglappen mellan de efterföljande enstegskompressorerna.
Exempel:
Ökning av kapaciteten:
- Den varvtalsreglerade kompressorn med minst drifttimmar (C1) startar när önskad kapacitet är lika med startvarvtalet
- Den efterföljande varvtalsreglerade kompressorn C2 kopplas in när den första varvtalsreglerade kompressorn (C1) har nått max. varvtal (60 Hz) så att kompressorerna körs parallellt.
- När de två varvtalsreglerade kompressorerna når fullt varvtal (60 Hz) kopplas den enstegskompressor med minst drifttimmar in (C3)
- När de två varvtalsreglerade kompressorerna når fullt varvtal igen (60 Hz) kopplas den sista enstegskompressorn in (C4)
- När enstegskompressorn kopplas in, minskas varvtalet på den varvtalsreglerade kompressorn (35 Hz) motsvarande inkopp­lingskapaciteten.
Minskning av kapaciteten:
- Enstegskompressorn med est drifttimmar (C3) kopplas ur när den varvtalsreglerade kompressorn når min. varvtal (25 Hz)
- När de två varvtalsreglerade kompressorerna når min. varvtal (25 Hz) kopplas den sista enstegskompressorn ur (C4)
- När de två varvtalsreglerade kompressorerna når min. varvtal (25 Hz) kopplas den varvtalsreglerade kompressor med est drifttimmar ur (C1)
- Den sista varvtalsreglerade kompressorn (C2) kopplas ur när kraven för detta uppnås.
-När enstegskompressorn kopplas ur, ökar den varvtalsreglerade kompressorns varvtal (50 Hz) motsvarande till den urkopplade kapaciteten.
Bästa anpassning - exempel Här är de två varvtalsreglerade kompressorerna antingen av olika storlekar eller så är de efterföljande enstegskompressorerna av olika storlekar. De varvtalsreglerade kompressorerna kommer alltid vara de som startar först och stoppas sist. Regulatorn kopplar in och ur både varvtalsreglerade kompresso­rer och enstegskompressorer för att uppnå bästa möjliga kapaci­tetsjustering (minsta möjliga kapacitetsglapp)
Hantering av en varvtalsreglerad kompressor. Mer information om hantering av varvtalsreglerade kompressorer nns i avsnitt “Power pack types”.
100 Värmepump regulator RS8GF207 © Danfoss 2015-08 AK-HP 780
Loading...
