Varmepumperegulator med oliestyring

AK-HP 780

ADAP-KOOL® Refrigeration control systems

Indhold

1. Introduktion .............................................................................3

Anvendelse ................................................................................................. 3

Principper .................................................................................................... 4

2. Design af en regulator .............................................................7

Moduloversigt ............................................................................................ 8

Fælles data for moduler ........................................................................10

Regulator ............................................................................................ 12

Udvidelsesmodul AK-XM 101A ..................................................14

Udvidelsesmodul AK-XM 102A / AK-XM 102B ...................... 16

Udvidelsesmodul AK-XM 204A / AK-XM 204B ...................... 18

Udvidelsesmodul AK-XM 205A / AK-XM 205B ...................... 20

Udvidelsesmodul AK-OB 110 ...................................................... 22

Udvidelsesmodul AK-OB 101A ................................................... 23

Udvidelsesmodul EKA 163B / EKA 164B ................................. 24

Strømforsyningsmodul AK-PS 075 / 150.................................25

Forord til design ......................................................................................26

Funktioner .........................................................................................26

Tilslutningsmuligheder ................................................................. 27

Begrænsninger.................................................................................27

Design af en kompressor- og pumpestyring ................................ 28

Fremgangsmåde: ............................................................................28

Skitse....................................................................................................28

Funktioner .........................................................................................28

Tilslutninger ...................................................................................... 29

Planlægningsskema ....................................................................... 31

Længde ............................................................................................... 32

Modulerne kobles sammen.........................................................32

Tilslutningsstederne bestemmes ..............................................33

Tilslutningsdiagram........................................................................34

Forsyningsspænding ....................................................................35

Bestilling ....................................................................................................36

3. Montering og fortrådning ....................................................37

Montering .................................................................................................. 38

Montering af analogt udgangsmodul ..................................... 38

Montering af udvidelsesmodul på grundmodulet ............. 39

Fortrådning ............................................................................................... 40

4. Konguration og betjening ..................................................43

Opsætning ................................................................................................45

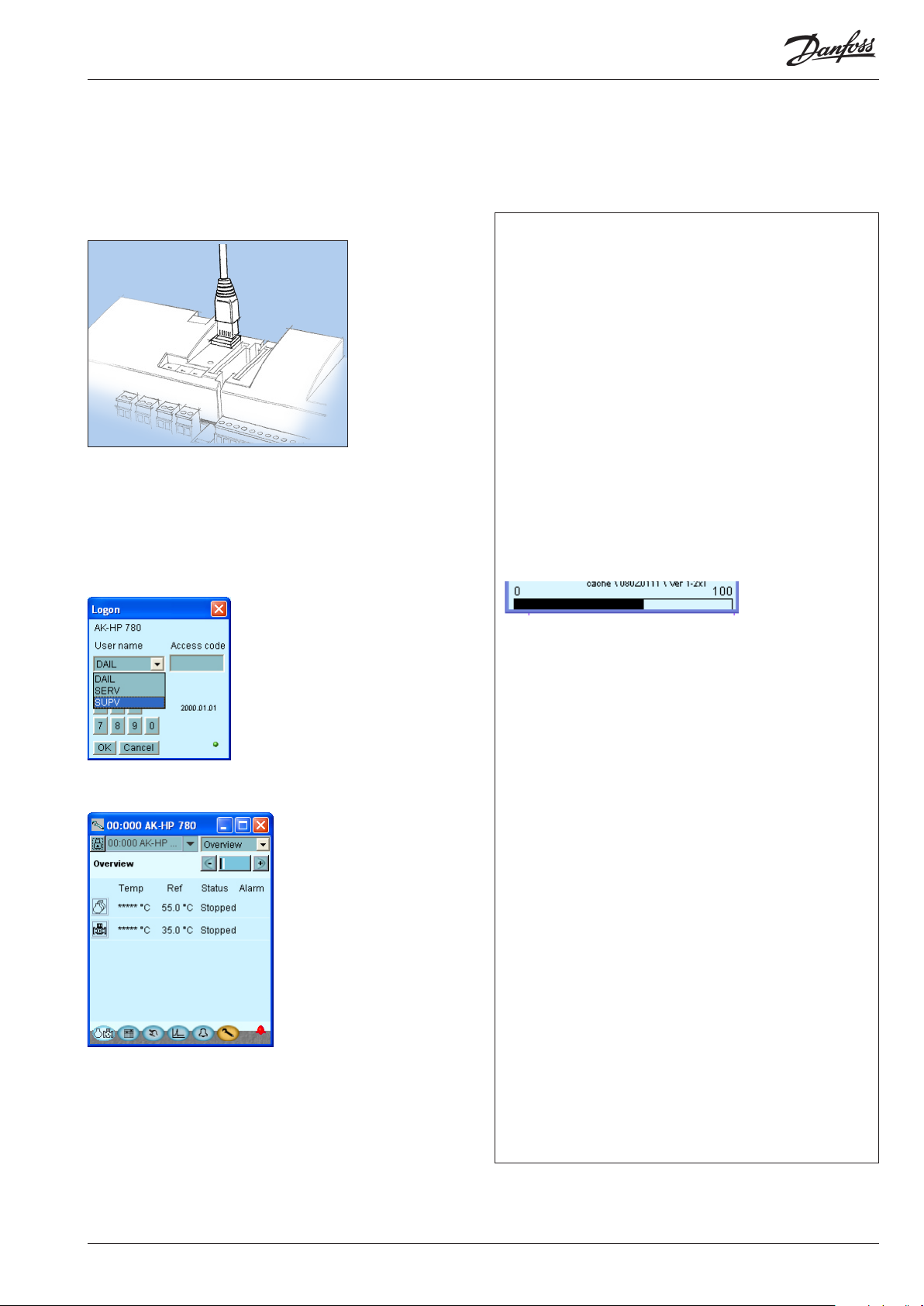

Tilslut PC eller PDA ..........................................................................45

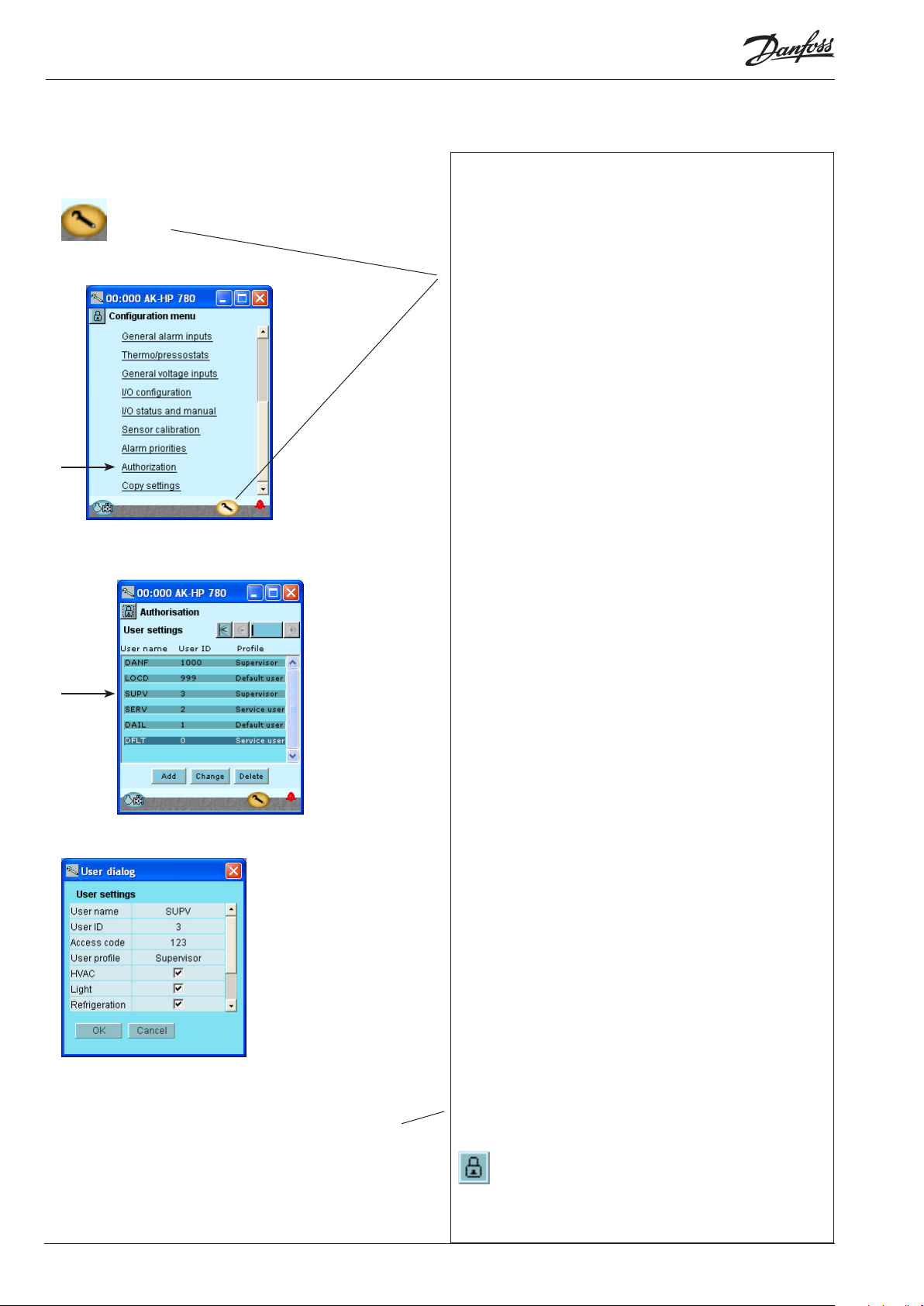

Autorisation.......................................................................................46

Lås op for opsætningen af regulatoren ..................................47

Systemopsætning ...........................................................................48

Indstil anlægstype .......................................................................... 49

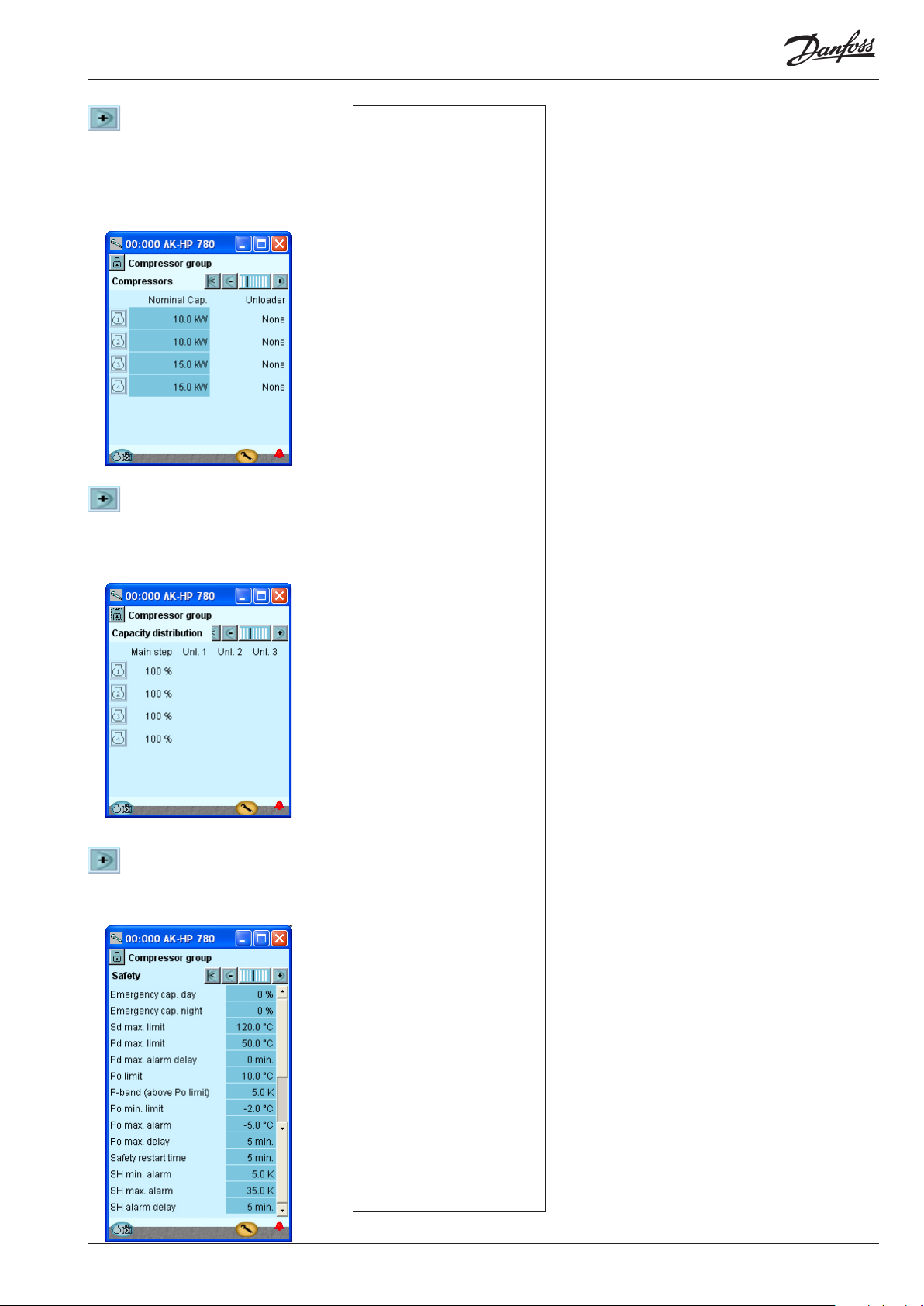

Indstil styring af sugegruppe ......................................................50

Indstil oliestyringen........................................................................53

Indstil styring af pumpen ............................................................. 55

Opsæt Display visning ................................................................... 56

Opsæt Generelle alarmindgange .............................................. 57

Opsæt separate termostatfunktioner ......................................58

Opsæt separate spændingssignalfunktioner........................59

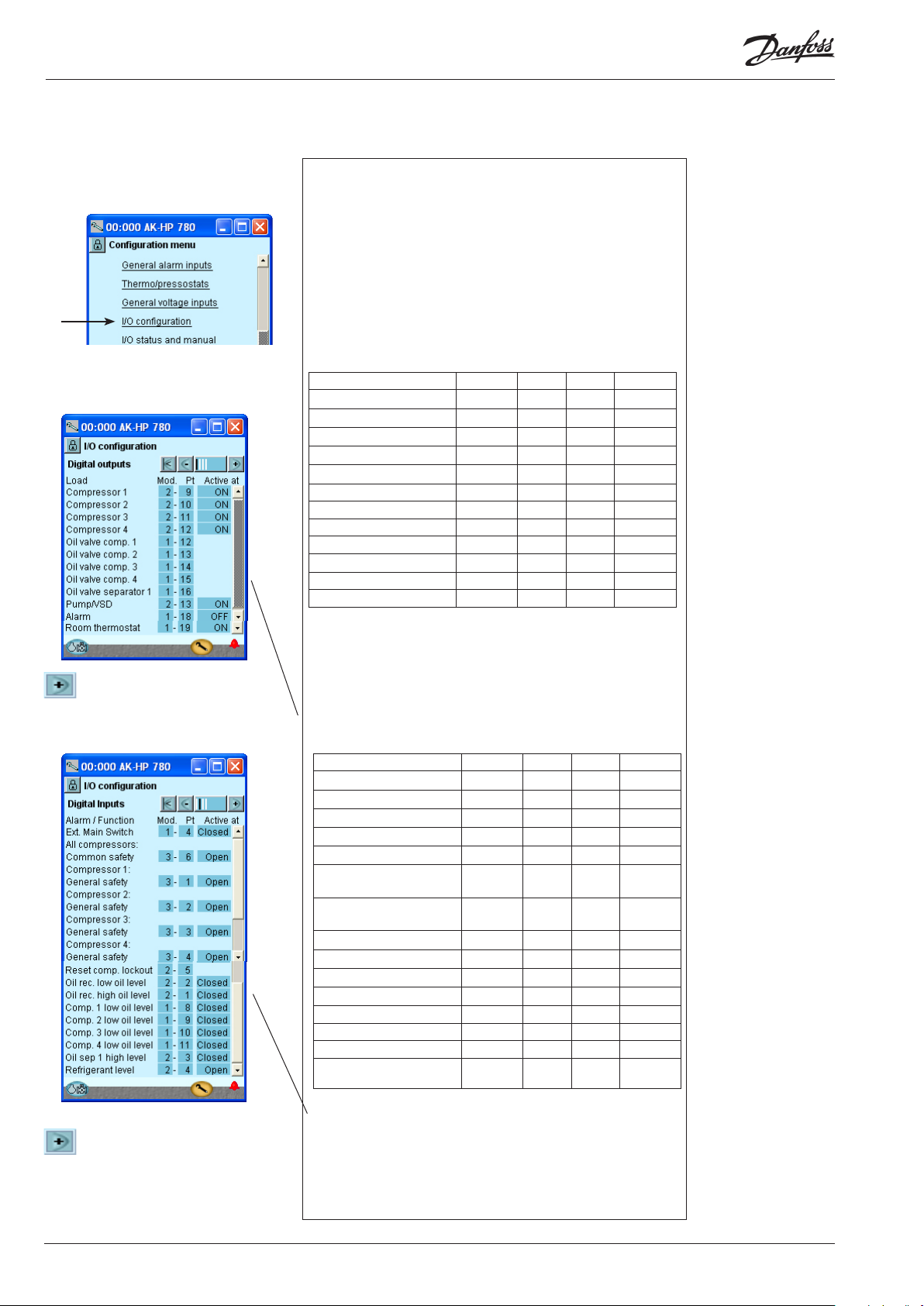

Opsæt ind- og udgange ...............................................................60

Indstil alarmprioriteter .................................................................. 62

Lås opsætningen ............................................................................. 64

Kontrollér opsætningen ...............................................................65

Kontrol af tilslutninger ..........................................................................67

Kontrol af indstillinger ..........................................................................69

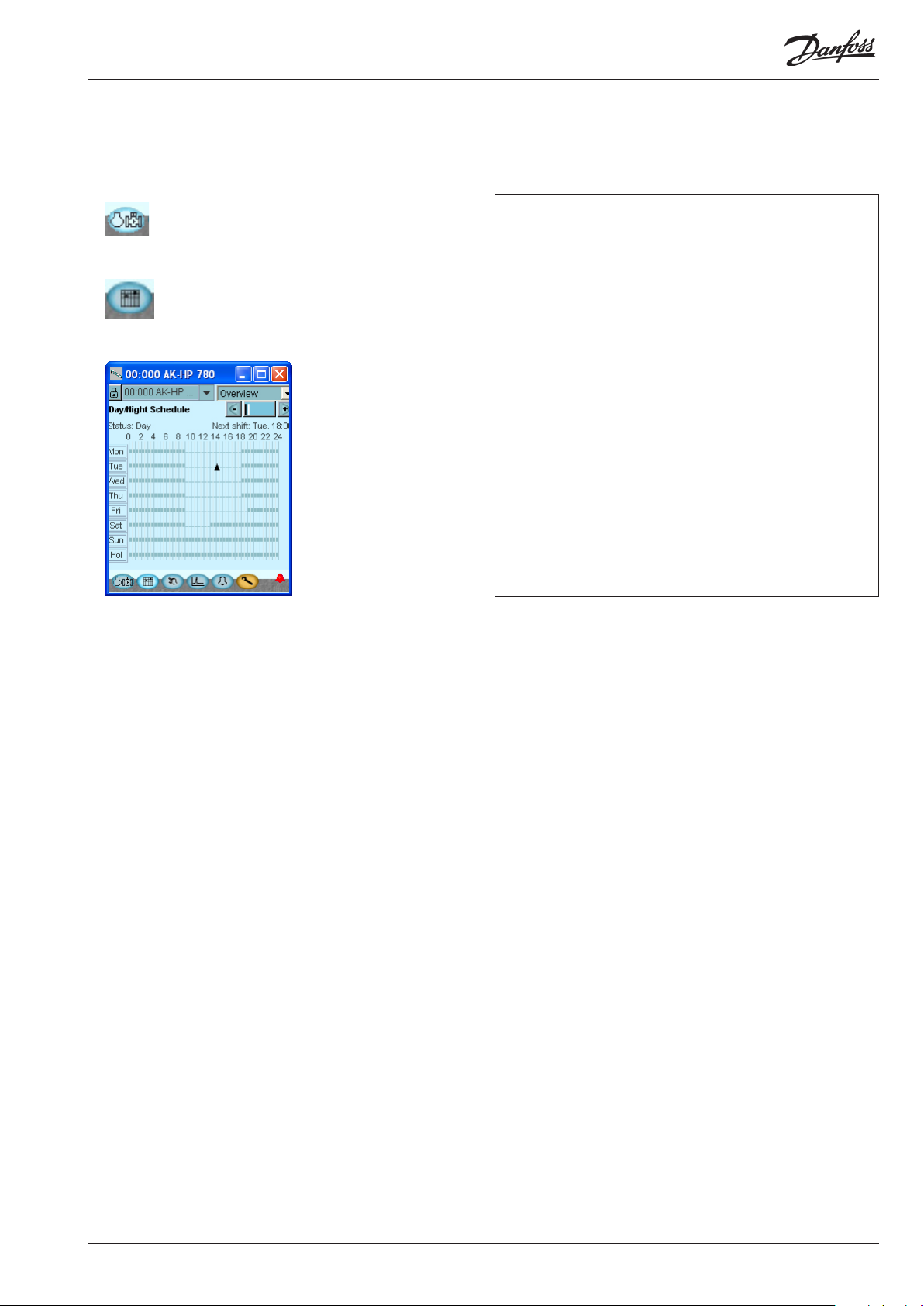

Skemafunktion ........................................................................................71

Installering i LON netværk ...................................................................72

Første start af styring ............................................................................. 73

Start styringen ..................................................................................74

Manuel kapacitetsregulering ......................................................75

5. Reguleringsfunktioner ..........................................................77

Sugegruppe .............................................................................................. 78

Reguleringsføler .............................................................................. 78

Reference ...........................................................................................79

Kapacitetsregulering af kompressorer ....................................80

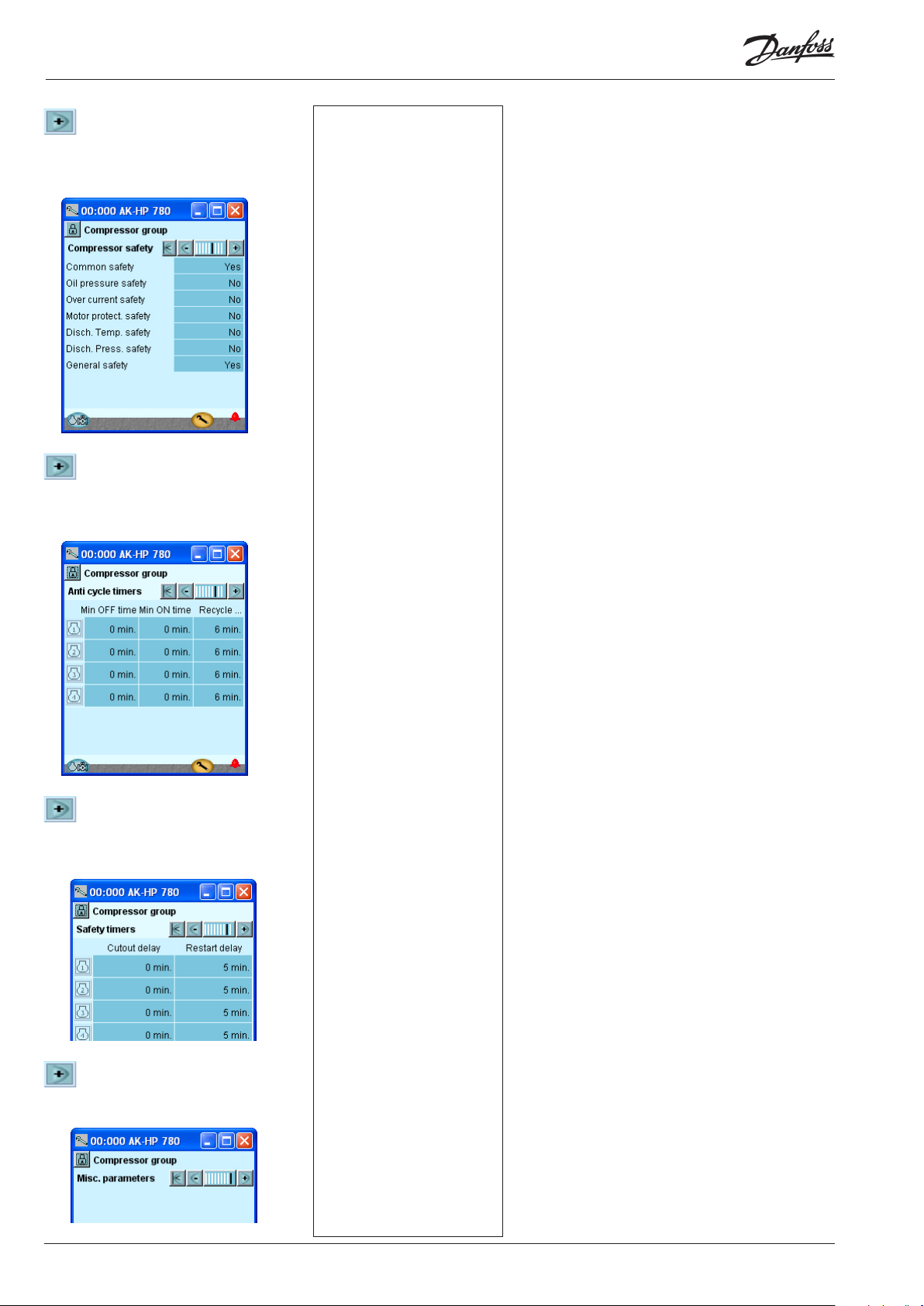

Kompressortimere ..................................................................81

Kapacitetsfordelingsmetoder .............................................82

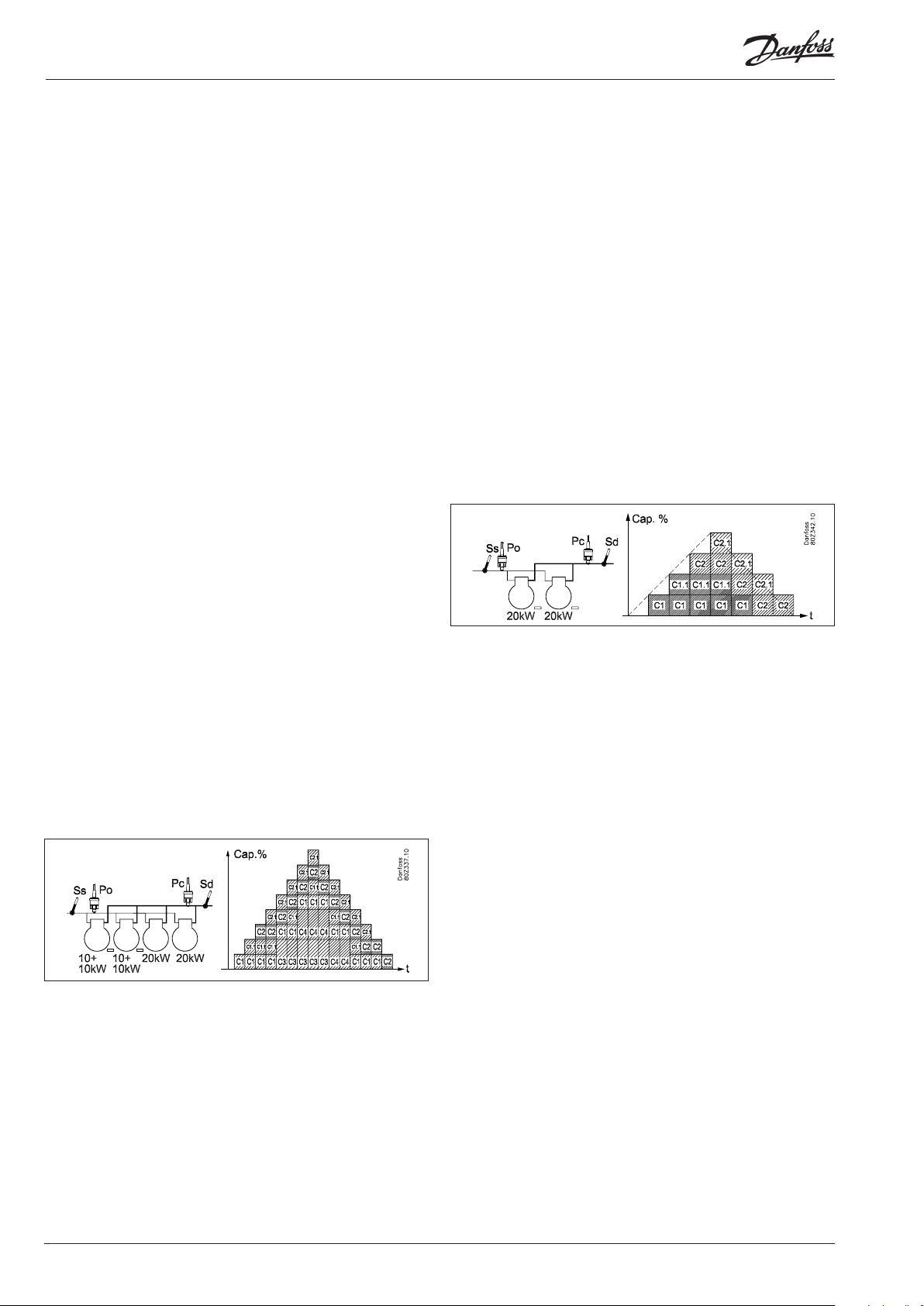

Power pack typer – kompressorkombinationer ...........83

Load shedding ..........................................................................87

Sikkerhedsfunktioner .................................................................... 88

Oliestyring ......................................................................................... 90

Pumpe .........................................................................................................92

Generelle overvågningsfunktioner .................................................. 93

Diverse ........................................................................................................ 94

Bilag A – Kompressorkombinationer og koblingsmønstre .....97

Bilag B - Alarmtekster ..........................................................................102

2 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

1. Introduktion

Anvendelse

AK-HP 780 er en komplet varmepumperegulering til kapacitetsregulering af kompressorer og temperaturegulering af en beholder. Regulatoren er med oliestyring, så den er velegnet til CO2-anlæg.

Regulatorens hovedfunktion er at styre kompressorer og pumpe, så der til stadighed arbejdes ved de mest energi-rigtige trykforhold. Sugetryk og dischargestryk overvåges med tilhørende sikkerhedsfunktion og alarmfunktion. Kapacitetsreguleringen sker efter medietemperaturen Sctrl og S7.

Af de forskellige funktioner kan nævnes:

- Kapacitetsregulering af op til 8 kompressorer

- Op til 3 aastningsventiler per kompressor

- Oliestyring. Enten fælles eller individuel for alle kompressorernes olieventiler. Styring af beholdertryk.

- Hastighedsstyring af 1 eller 2 kompressorer

- Op til 6 sikkerhedsindgange per kompressor

- Mulighed for kapacitetsbegrænsning for at minimere forbrugsspidser

- Sikkerhedsovervågning af højtryk / lavtryk / trykrørstemp.

- Kapacitetregulering af en pumpe. Enten On/O eller hastighedsstyret

- Sikkerhedsovervågning af pumpeow

- Ud- og indgangenes status vises med lysdioder på apparatfronten.

- Alarmsignaler kan genereres direkte fra regulatoren og via Datakom munikation.

- Alarmer vises med tekst, så alarmårsagen bliver tydelig.

- Og nogle helt separate funktioner, som er helt uafhængig af reguleringen— bl.a. alarm-, termostat-, pressostatfunktioner, sikkerhedsfunktion ved kold opstart, P0 begrænsning.

Eksempel

SW = 1.4x

Kompressorstyring

Pumpestyring

Oliestyring

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 3

Principper

Denne regulatorserie har den store fordel, at den kan udbygges i takt med, at størrelsen på anlægget øges. Den er udviklet til varmepumperegulering, men ikke til en specik anvendelse — variationen skabes igennem den software, der er indlæst, og den måde du vælger at denere tilslutningerne. Det er de samme moduler, der går igen ved hver regulering, og sammensætningen kan skiftes rundt efter behov. Med disse moduler (byggesten) vil der kunne skabes et hav af varierende reguleringer. Men det er dig, der skal være med til at tilpasse reguleringen til det aktuelle behov — denne vejledning vil hjælpe dig til at komme igennem alle spørgsmål, så reguleringen kan deneres og tilslutningerne foretages.

Regulator

Overpart

Fordele

• Regulatorens størrelse kan "vokse" ved større anlæg

• Softwaren kan indstilles til én eller ere reguleringer

• Flere reguleringer med de samme komponenter

• Udvidelsesvenlig ved ændrede anlægskrav

• Fleksibelt koncept:

- Regulatorserie med fælles opbygning

- Ét princip / mange reguleringsanvendelser

- Der vælges moduler til de aktuelle tilslutningskrav

- Det er de samme moduler, der går igen fra regulering til regulering.

Udvidelsesmoduler

Bundpart

Regulatoren er grundstenen i reguleringen. Modulet har ind- og udgange til at klare de mindre anlæg.

• Bundparten og hermed tilslutningsklemmer er den samme for alle regulatortyper.

• Overparten indeholder intelligensen med software. Denne enhed vil variere alt efter regulatortype. Men den vil altid bliver leveret sammen med bundparten.

• Overparten er ud over software monteret med tilslutning til datakommunikationen og adresseindstilling.

Eksempel

En reguleringen med få tilslutninger kan foretages med regulatormodulet alene

Bliver anlægget større, og der skal styres ere funktioner, kan reguleringen udbygges. Med ekstra moduler kan der modtages ere signaler og kobles med ere relæer — hvor mange og hvilke bestemmes af den aktuelle anvendelse.

Er der mange tilslutninger kan der monteres et eller ere udvidelsesmoduler

4 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Direkte tilslutning

Opsætning og betjening af en AK-regulator skal foretages via softwareprogrammet "AK-Service Tool"

Programmet installeres på en PC og via regulatorens menubilleder foretages opsætning og betjening af de forskellige funktioner.

Skærmbilleder

Menubillederne er dynamiske, så forskellige indstillinger i én menu vil resultere i forskellige indstillingsmuligheder i andre menubilleder.

En simpel application med få tilslutninger, vil give en opsætning med få indstillinger. En tilsvarende application med mange tilslutninger, vil give en opsætning med mange indstillinger. Her fra oversigtsbilledet er der adgang til ere billeder for kompressorreguleringen og pumpereguleringen. Nederst er der adgang til en række generelle funktioner så som "tidsskema", "manuel betjening", "log-funktion", "alarmer" og "service" (konguration).

Netopkobling

Regulatoren kan kobles op i et netværk sammen med andre regulatorer i et ADAP-KOOL® Kølereguleringssystem. Efter opsætningen kan betjeningen foretages på afstand med fx Softwareprogrammet type AKM.

Brugere

Regulatoren leveres med ere sprog hvoraf et kan udvælges og benyttes af brugeren. Er der ere brugere kan de have hvert sit sprogvalg. Alle brugere skal tildeles en brugerprol, som enten giver adgang til den fulde betjening eller gradvis begrænser betjeningen til det laveste niveau, som kun giver adgang til at "se". Indstilling af sprog er en del af service tool opsætningen. Hvis sprogvalget i service tool'et ikke er til stede i den aktuelle regulator, vil der blive vist engelske tekster.

Eksternt display

Der kan monteres eksterne display, så S7 (beholdertemperatur), P0 (sugetryk) og Pd (dischargetryk) målingerne kan vises. Ialt kan der monteres 4 display og med en indstilling kan der vælges imellem følgende visninger: sugetryk, sugetryk i temperatur, Sctrl, Ss, Sd, dischargestryk, dischargestryk i temperatur og S7.

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 5

Lysdioder

En række lysdioder gør det muligt at følge hvilke signaler der modtages og leveres af regulatoren.

Log

Fra Log-funktionen kan du denere hvilke målinger, du vil have vist, udskrevet på en printer, eller eksporteret til en l. Filen kan du åbne i Excel.

Er du i en servicesituation kan du vise målinger i en trend-funktion. Målingerne foretages så her og nu og vises med det samme.

■ Power

■ Comm

■ DO1 ■ Status

■ DO2 ■ Service Tool

■ DO3 ■ LON

■ DO4

■ DO5 ■ Alarm

■ DO6

■ DO7

■ DO8 ■ Service Pin

Langsom blink = OK Hurtig blink = Svar fra gateway Konstant On = fejl Konstant O = fejl

Blink = Aktiv alarm / ikke kvitteret Konstant On = Aktiv alarm / kvitteret

Alarm

Billedet vil give en oversigt over alle aktive alarmer. Hvis du vil bekræfte, at du har set alarmen, kan du mærke den af i kvitteringsfeltet. Hvis du vil vide mere om en aktuel alarm, kan du klikke på den, og få et informationsbillede frem på skærmen.

Et tilsvarende billede ndes for alle tidligere alarmer. Her kan du hente information, hvis du har behov for at kende mere til alarmhistorien.

6 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

2. Design af en regulator

Dette afsnit beskriver hvordan regulatoren designes.

Regulatoren i systemet er bygget op på en ensartet tilslutningsplatform, hvor afvigelser fra regulering til regulering er bestemt af den anvendte overpart med en specik software og af hvilke ind- og udgangssignaler den aktuelle anvendelse vil kræve. Er det en anvendelse med få tilslutninger er det måske nok med regulatormodulet (overpart med den tilhørende bundpart). Er det en anvendelse med mange tilslutninger vil det være nødvendigt at anvende regulatormodulet + ét eller ere udvidelsesmoduler.

Dette afsnit vil give en oversigt over tilslutningsmuligheder, og en hjælp til at udvælge de moduler, som din aktuelle anvendelse skal benytte.

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 7

Moduloversigt

• Regulatormodul — der kan klare de mindre anlægskrav.

• Udvidelsesmoduler. Når kompleksiteten bliver større, og der bliver behov for yderligere ind- eller udgange, kan der hægtes moduler på regulatoren. Et stik på siden af modulet vil overføre forsyningsspændingen og datakommunikationen imellem modulerne.

• Overpart Overparten af regulatormodulet indeholder intelligensen. Det er i denne enhed reguleringen deneres, og hvor der tilsluttes datakommunikation til andre regulatorer i et større netværk.

• Typer af tilslutninger Der er forskellige typer af ind- og udgange. Én type kan fx modtage signal fra følere og kontakter, en anden kan modtage et spændingssignal og en tredie type kan være udgange med fx relæer. De enkelte typer er vist i skemaet overfor.

Udvidelsesmodul med ekstra analoge

Eksternt display til visning af fx sugetryk

indgange.

• Valgfri tilslutning Når en regulering planlægges (sættes op), vil det generere et behov for en række tilslutninger fordelt på de nævnte typer. Denne tilslutning skal så foretages på enten regulatormodulet eller på et udvidelsesmodul. Det eneste der skal overholdes er at typerne ikke bliver blandet (et analogt indgangsignal må fx ikke tilsluttes en digital indgang).

• Programmering af tilslutninger Regulatoren skal vide, hvor du tilslutter de enkelte ind- og udgangssignaler. Det sker ved den senere konguration, hvor hver eneste tilslutning deneres efter følgende princip:

- på hvilket modul

- på hvilket punkt ("klemmer")

- hvad der tilsluttes (fx tryktransmitter / type / trykområde).

Udvidelsesmodul med ekstra relæudgange og ekstra analoge indgange.

Bundpart

Regulator med analoge indgange og relæudgange.

Overpart

Udvidelsesmodul med 2x analogt udgangssignal.

Modulet med de ekstra relæudgange ndes også i en udgave, hvor overparten er udstyret med omskiftere, så relæerne kan overstyres.

8 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

1. Regulator

Type Funktion Anvendelse

AK-HP 780 Regulator til varmepumpestyring

Kapacitetsregulering til varmepumpedrift. Styring af pumpe til varmvandsbeholder. Oliestyring

2. Udvidelsesmoduler og oversigt over ind- og udgange

Type Analoge

indgange

Til følere, tryktransmittere m.m.

Regulator 11 4 4 - - - -

Udvidelsesmoduler

AK-XM 101A 8

AK-XM 102A 8

AK-XM 102B 8

AK-XM 204A 8

AK-XM 204B 8 x

AK-XM 205A 8 8

AK-XM 205B 8 8 x

On/O udgange On/o spændingsindgang

Relæer (SPDT)

Solid state Lavvolt

(DI-signal)

(max. 80 V)

Højvolt (max. 260 V)

Analoge udgange

0 -10 V d.c. Til overstyring af

Modul med omskiftere

relæudgange

Følgende udvidelsesmodul kan placeres inde på printet i regulatormodulet. Der er kun plads til ét modul. AK-OB 110 2

3. AK-betjening og tilbehør

Type Funktion Anvendelse

Betjening

AK-ST 500 Software til betjening af AK-regulatorer AK-betjening

- Kabel mellem PC og AK-regulator AK - Com port

Tilbehør Strømforsyningsmodul 230 V / 115 V til 24 V d.c.

AK-PS 075 18 VA AK-PS 150 36 VA

Tilbehør Eksternt display der kan tilsluttes regulatormodulet. Til visning af fx beholdertemperatur

EKA 163B Display

EKA 164B Display med betjeningsknapper

- Kabel imellem display og regulator

Tilbehør Realtidsur til anvendelse i regulatorer, der har behov for en urfunktion, men ikke er fortrådet med datakommunikation

AK-OB 101A Realtidsur med batteri backup. Skal monteres inde i en AK regulator

Kabel mellem nulmodemkabel og AK-regulator / Kabel mellem PDA-kabel og AK-regulator

AK - RS 232

Forsyning til regulator

Længde = 2 m

Længde = 6 m

På de efterfølgende sider er der yderligere data for de enkelte moduler.

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 9

Fælles data for moduler

Forsyningsspænding 24 V d.c./a.c. +/- 20%

Eektforbrug AK-HP (regulator) 8 VA

AK-XM 101, 102, 107 2 VA

AK-XM 204, 205 5 VA

Analoge indgange Pt 1000 ohm /0°C Opløsning: 0,1°C

Tryktransmitter type AKS 32R / AKS 2050 AKS 32 (1-5 V)

Anden tryktransmitter. Ratiometrisk signal Min. og Max. tryk skal indstilles

Spændingssignal 0-10 V

Kontaktfunktion (On/O) On ved R < 20 ohm

On/o spændingsindgange Lavvolt

Relæudgange SPDT

Solid state udgange Kan anvendes til belastninger, der skal

0 / 80 V a.c./d.c.

Højvolt 0 / 260 V a.c.

AC-1 (ohmsk) 4 A

AC-15 (induktiv) 3 A

U Min. 24 V

kobles hyppigt fx: olieventiler

Nøjagtighed: +/- 0,5°C

Opløsning 1 mV Nøjagtighed +/- 10 mV Der må max. tilsluttes 5 stk. tryktransmitter på et modul.

O ved R > 2K ohm (Guldkontakter er ikke nødvendig)

O: U < 2 V On: U > 10 V

O: U < 24 V On: U > 80 V

Max. 230 V Lav- og højvolt må ikke tilsluttes samme udgangsgruppe

Max. 240 V a.c. , Min. 48 V a.c. Max. 0,5 A, Læk < 1 mA Max. 1 AKV

Omgivelser Under transport -40 til 70°C

Under drift -20 til 55°C ,

Kapsling Materiale PC / ABS

Klasse IP10 , VBG 4

Montage Til indbygning. Panel væg eller DIN-skinne

Vægt med skrueklemmer Moduler i 100- / 200- / regulator-serien Ca. 200 g / 500 g / 600 g

Godkendelser EU lavspændingsdirektiv og EMC-krav er

opfyldt.

UL 873,

De nævnte data er gældende for alle moduler. Er der specikke data, er de nævnt sammen med det aktuelle modul.

Kapacitiv belastning

Relæerne er ikke anvendelige til direkte kobling af kapacitive belastninger så som LED og on/o styring af EC motorer. Alle belastninger med en switch mode strømforsyning skal kobles med en dertil egnet kontaktor eller lignende.

0 til 95% RH (ikke kondenserende) Ikke chokpåvirkninger / vibrationer

LVD-testet iht. EN 60730 EMC-testet Immunitet iht: EN 61000-6-2 Emission iht: EN 61000-6-3

UL le number: E166834

10 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Mål

Modulmålet er 72 mm. Moduler i 100-serien er på 1 modul Moduler i 200-serien er på 2 moduler Regulatorer er på 3 moduler Længden på en samlet enhed = n x 72 + 8

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 11

Regulator

Funktion

Der er ere regulatorer i serien. Funktionen er bestemt af den indprogrammerede software, men udadtil er regulatorerne ens — de har alle de samme tilslutningsmuligheder: 11 analoge indgange til følere, tryktransmittere, spændingssigna-

ler og kontaktsignaler.

8 digitale udgange, som er 4 Solid state udgange og 4 relæud-

gange.

Forsyningsspænding

Der skal tilsluttes 24 Volt a.c. eller d.c. til regulatoren. De 24 V må ikke føres videre og benyttes af andre regulatorer, da den ikke er galvanisk adskilt fra ind- og udgange. Dvs. der skal anvendes en transformator pr. regulator. Klasse II er påkrævet. Klemmerne må ikke jordes. Forsyningsspændingen til eventuelle udvidelsesmoduler bliver overført via stikket i højre side. Størrrelsen af transformeren er bestemt af det samlede antal modulers eektbehov.

Forsyningsspænding til en tryktransmitter kan tages fra enten 5 V's udgangen eller fra 12 V's udgangen afhængig af transmitter type.

Datakommunikation

Hvis regulatoren skal indgå i et større system, skal det foregå via LON-tilslutningen. Installationen skal foretages som omtalt i særskilt vejledning for LON kommunikation.

Adresseindstilling

Når regulatoren tilsluttes en gateway type AKA 245, skal regulatorens adresse indstilles i intervallet 1 til 119. (Hvis det er en system manager AK-SM .., så 1-999).

Service PIN

Når regulatoren er koblet på datakommunikationskablet, skal gatewayen have kendskab til den nye regulator. Det sker ved tryk på knappen PIN. Lysdioden "Status" vil blinke, når gatewayen sender en accept meddelelse.

Betjening

Konguration af betjening af regulatoren skal ske fra softwareprogrammet "Service Tool". Programmet skal installeres på en PC, og PC skal kobles til regulatoren via net-stikket på fronten.

Lysdioder

Der er to rækker med lysdioder. De betyder følgende: Venstre række:

• Forsyningsspænding på regulatoren

• Kommunikation er aktiv med bundprintet (rødt = fejl)

• Status på udgangene DO1 til DO8

Højre række:

• Status på softwaren (langsom blink = ok)

• Der kommunikeres med Service Tool

• Der kommunikeres på LON

• Alarm ved blink

- 3 stk. der ikke benyttes

• Kontakten "Service PIN" er blevet aktiveret

Adresse

■ Power

■ Comm

■ DO1 ■ Status

■ DO2 ■ Service Tool

■ DO3 ■ LON

■ DO4

■ DO5 ■ Alarm

■ DO6

■ DO7

■ DO8 ■ Service Pin

Langsom blink = OK Hurtig blink = Svar fra gateway Konstant On = fejl Konstant O = fejl

Blink = Aktiv alarm / ikke kvitteret Konstant On = Aktiv alarm / kvitteret

Hold sikkerhedsafstand !

Lav- og højvolt må ikke tilsluttes samme udgangsgruppe

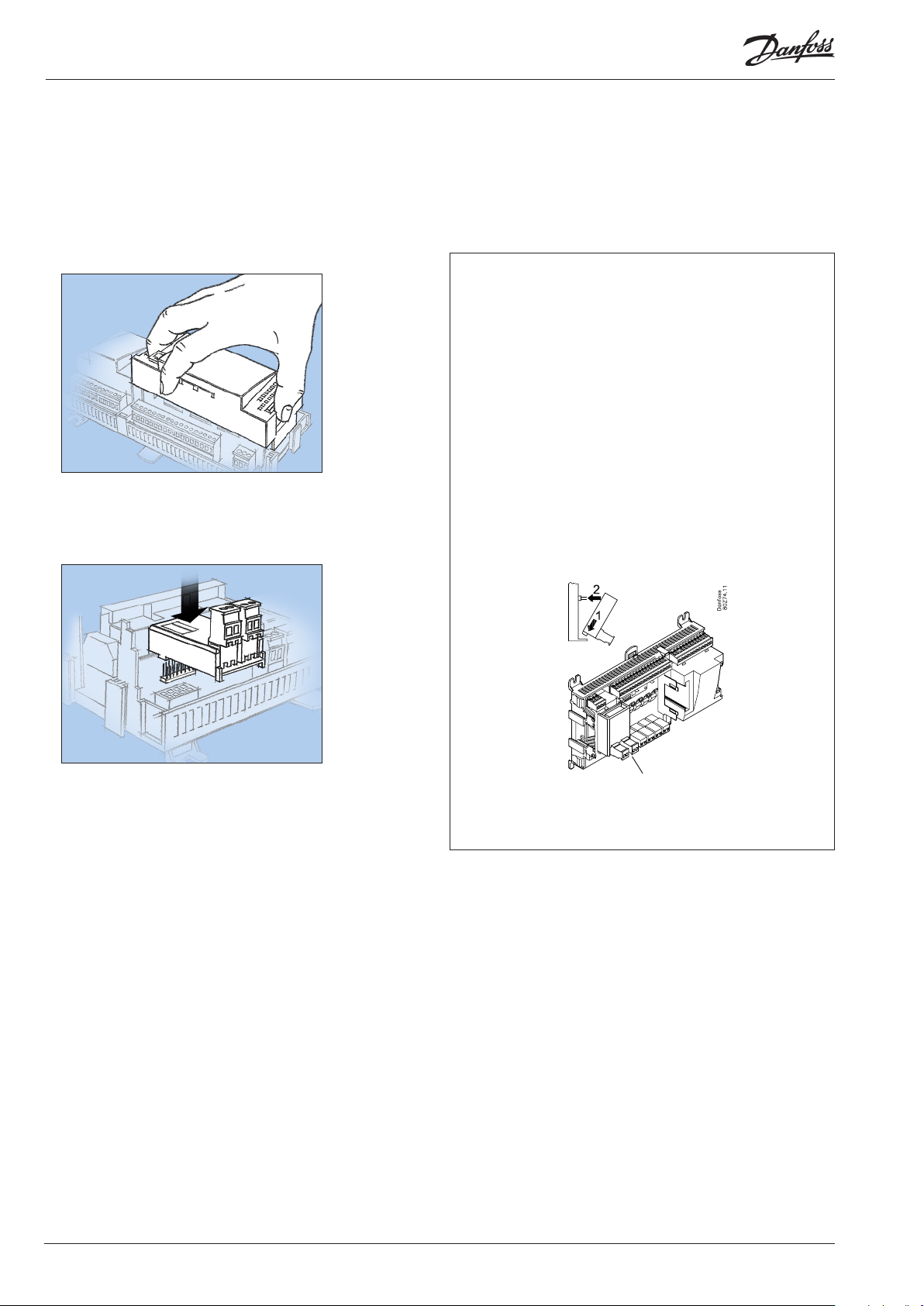

Et lille modul (Option board) kan placeres inde på bundparten af regulatoren. Modulet er beskrevet senere i dokumentet.

12 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Punkt

Punkt 1 2 3 4 5 6 7 8 9 10 11 Type AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 AI9 AI10 AI11

Klemme 15: 12 V Klemme 16: 5 V

Klemme 27: 12 V Klemme 28: 5 V

Analoge indgange på 1 - 11

Solid state udgange på 12 - 15

Relæ eller spole fx 230 V a.c.

Pt 1000 ohm/0°C

AKS 32R

AKS 32

On/O

Option Board

3: Brun

2: Blå

1: Sort

3: Brun

2: Sort

1: Rød

24 og 25 benyttes kun, ved "Option board"

Signal Signal

type

Sctrl S7 Saux1

Pt 1000 Saux2 SS Sd

AKS 32R / P0 Pd

AKS 2050

-1 - xx bar

Prec.

AKS 32

-1 - zz bar

0 - 5 V ...

Ext. hovedafbr. Dag/ Nat Niveaukontakt

0 - 10 V

Aktiv ved:

Sluttet

Åben

Aktiv ved:

Komp 1 Komp 2 Pumpe Alarm Magnetventil

Se venligst signalet på siden med modulet.

O

Klemme 17, 18, 29, 30: (Kabelskærm)

Relæudgange på 16 - 19

Punkt 12 13 14 15 16 17 18 19 Type DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8

Signal Modul Punkt Klemme Signal type /

Aktive ved

1 (AI 1) 1 - 2 2 (AI 2) 3 - 4 3 (AI 3) 5 - 6 4 (AI 4) 7 - 8 5 (AI 5) 9 - 10 6 (AI 6) 11 - 12 7 (AI 7) 13 - 14 8 (AI 8) 19 - 20 9 (AI 9) 21 - 22

10 (AI 10) 23 - 24

11 (AI 11) 25 - 26 12 (DO 1) 31 - 32 13 (DO 2) 33 - 34 14 (DO 3) 35 - 36 15 (DO 4) 37 - 38 16 (DO 5) 39 - 40- 41

17 (DO6) 42 - 43 - 44 18 (DO7) 45 - 46 - 47 19 (DO8) 48 - 49 - 50

24 25 -

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 13

Udvidelsesmodul AK-XM 101A

Funktion

Modulet indeholder 8 analoge indgange til følere, tryktransmittere, spændingssignaler og kontaktsignaler.

Forsyningsspænding

Forsyningspændingen til modulet kommer fra det tidligere modul i rækken. Forsyningsspænding til en tryktransmitter kan tages fra enten 5 V's udgangen eller fra 12 V's udgangen afhængig af transmitter type.

Lysdioder

Kun de to øverste er anvendt. De betyder følgende:

• Forsyningsspænding på modulet

• Kommunikationen med regulatoren er aktiv (rødt = fejl)

14 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Punkt

Punkt 1 2 3 4 Type AI1 AI2 AI3 AI4

Klemme 9: 12 V Klemme 10: 5 V

Pt 1000 ohm/0°C

AKS 32R

AKS 32

Øverst er signalindgangen den venstre af de to klemmer.

Nederst er signalindgangen den højre af de to klemmer.

3: Brun

2: Blå

1: Sort

3: Brun

2: Sort

1: Rød

Signal Signal

type

Sctrl S7 Saux1

Pt 1000 Saux2 SS Sd

AKS 32R / P0

Pd Prec.

AKS 2050

-1 - xx bar

AKS 32

-1 - zz bar

Klemme 15: 5 V Klemme 16: 12 V

Klemme 11, 12, 13, 14: (Kabelskærm)

Punkt 5 6 7 8 Type AI5 AI6 AI7 AI8

On/O

...

Ext. hovedafbr. Dag/ Nat Niveaukontakt

0 - 5 V

0 - 10 V

Aktiv ved:

Sluttet

Åben

Signal Modul Punkt Klemme Signal type /

Aktiv ved

1 (AI 1) 1 - 2

2 (AI 2) 3 - 4

3 (AI 3) 5 - 6

4 (AI 4) 7 - 8

5 (AI 5) 17 - 18

6 (AI 6) 19 - 20

7 (AI 7) 21 - 22

8 (AI 8) 23 - 24

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 15

Udvidelsesmodul AK-XM 102A / AK-XM 102B

Funktion

Modulet indeholder 8 indgange til on/o spændingssignaler.

Signal

AK-XM 102A er til lavvoltssignaler AK-XM 102B er til højvoltssignaler

Forsyningsspænding

Forsyningspændingen til modulet kommer fra det tidligere modul i rækken.

Lysdioder

De betyder følgende:

• Forsyningsspænding på modulet

• Kommunikation med regulatoren er aktiv (rødt = fejl)

• Status på de enkelte indgange 1 til 8 (lyser = spænding)

AK-XM 102A

Max. 24 V

On/O: On: DI > 10 V a.c. O: DI < 2 V a.c.

AK-XM 102B

Max. 230 V

On/O: On: DI > 80 V a.c. O: DI < 24 V a.c.

16 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Punkt

AK-XM 102A: Max. 24 V AK-XM 102B: Max. 230 V

Signal Aktive ved

Ext. hovedafbr.

Dag/ Nat

Sikkerh. Komp. 1 Sikkerh. Komp. 2

Niveaukontakt

Sluttet

(spænding)

Åben

(ingen

spænding)

Punkt 1 2 3 4

Type DI1 DI2 DI3 DI4

Punkt 5 6 7 8 Type DI5 DI6 DI7 DI8

Signal Modul Punkt Klemme Aktiv ved

1 (DI 1) 1 - 2

2 (DI 2) 3 - 4

3 (DI 3) 5 - 6

4 (DI 4) 7 - 8

5 (DI 5) 9 - 10

6 (DI 6) 11 - 12

7 (DI 7) 13 - 14

8 (DI 8) 15 - 16

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 17

Udvidelsesmodul AK-XM 204A / AK-XM 204B

Funktion

Modulet indeholder 8 relæudgange.

Forsyningsspænding

Forsyningspændingen til modulet kommer fra det tidligere modul i rækken.

Kun AK-XM 204B Overstyring af relæet

8 omskiftere på fronten gør det muligt at overstyre relæets funktion. Enten til position O eller On. I position Auto er det regulatoren, der har styringen.

Lysdioder

Der er to rækker med lysdioder. De betyder følgende: Venstre række:

• Forsyningsspænding på modulet

• Kommunikation med regulatoren er aktiv (rødt = fejl)

• Status på udgangene DO1 til DO8

Højre række (kun AK-XM 204B):

• Overstyring af relæer Lys = overstyring Slukket = ingen overstyring

AK-XM 204A AK-XM 204B

Sikringer

Bag overparten er der en sikring for hver udgang.

Hvis omskifterne benyttes til overstyring af kompressordriften, skal fortrådning foretages, så der indsættes et sikkerhedsrelæ for olieovervågningen. Uden dette sikkerhedsrelæ kan regulatoren ikke stoppe kompressoren ved oliemangel. Se reguleringsfunktioner.

Max. 230 V

AC-1: max. 4 A (ohmic) AC-15: max. 3 A (Inductive)

AK-XM 204B Overstyring af relæet

Hold sikkerhedsafstand !

Lav- og højvolt må ikke tilsluttes samme udgangsgruppe

18 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Punkt

Signal Aktiv ved

Komp. 1 Komp. 2

Pumpe

Alarm

Magnetventil 1

O

Punkt 1 2 3 4 5 6 7 8 Type DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8

Signal Modul Punkt Klemme Aktiv ved

1 (DO 1) 25 - 27

2 (DO 2) 28 - 30

3 (DO 3) 31 - 33

4 (DO 4) 34 -36

5 (DO 5) 37 - 39

6 (DO 6) 40 - 41 - 42

7 (DO 7) 43 - 44 - 45

8 (DO 8) 46 - 47 - 48

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 19

Udvidelsesmodul AK-XM 205A / AK-XM 205B

Funktion

Modulet indeholder: 8 analoge indgange til følere, tryktransmittere, spændingssignaler

og kontaktsignaler.

8 relæudgange.

Forsyningsspænding

Forsyningspændingen til modulet kommer fra det tidligere modul i rækken.

Kun AK-XM 205B Overstyring af relæet

8 omskiftere på fronten gør det muligt at overstyre relæets funktion. Enten til position O eller On. I position Auto er det regulatoren, der har styringen.

Lysdioder

Der er to rækker med lysdioder. De betyder følgende: Venstre række:

• Forsyningsspænding på modulet

• Kommunikation med regulatoren er aktiv (rødt = fejl)

• Status på udgangene DO1 til DO8

Højre række (kun AK-XM 205B):

• Overstyring af relæer Lys = overstyring Slukket = ingen overstyring

AK-XM 205A AK-XM 205B

max. 10 V

Sikringer

Bag overparten er der en sikring for hver udgang.

Max. 230 V

AC-1: max. 4 A (ohmic) AC-15: max. 3 A (Inductive)

AK-XM 205B Overstyring af relæet

Hold sikkerhedsafstand !

Lav- og højvolt må ikke tilsluttes samme udgangsgruppe

20 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Punkt

Pt 1000 ohm/0°C

Signal Signal

type

Sctrl S7 Saux1

Pt 1000

Saux2 SS Sd

Punkt 1 2 3 4 5 6 7 8 Type AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8

Klemme 9: 12 V Klemme 10: 5 V

Klemme 21: 12 V Klemme 22: 5 V

Klemme 11, 12, 23, 24 :

(Kabelskærm)

Punkt 9 10 11 12 13 14 15 16 Type DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8

AKS 32R

AKS 32

On/O

3: Brun

2: Blå

1: Sort

3: Brun

2: Sort

1: Rød

P0 Pd Prec.

...

Ext. hovedafbr. Dag/ Nat Niveaukontakt

Komp 1 Komp 2 Pumpe Alarm Magnetventil

AKS 32R / AKS 2050

-1 - xx bar

AKS 32

-1 - zz bar

0 - 5 V 0 - 10 V

Aktiv ved:

Sluttet

Åben

Aktiv ved:

O

Signal Modul Punkt Klemme Signal type /

Aktiv ved

1 (AI 1) 1 - 2

2 (AI 2) 3 - 4

3 (AI 3) 5 - 6

4 (AI 4) 7 - 8

5 (AI 5) 13 - 14

6 (AI 6) 15 - 16

7 (AI 7) 17 - 18

8 (AI 8) 19 -20

9 (DO 1) 25 - 26 - 27

10 (DO 2) 28 - 29 - 30

11 (DO 3) 31 - 30 - 33

12 (DO 4) 34 - 35 - 36

13 (DO 5) 37 - 36 - 39

14 (DO6) 40 - 41 - 42

15 (DO7) 43 - 44 - 45

16 (DO8) 46 - 47 - 48

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 21

Udvidelsesmodul AK-OB 110

Funktion

Modulet indeholder 2 analoge spændingsudgange på 0 - 10 V.

Forsyningsspænding

Forsyningspændingen til modulet kommer fra regulatormodulet.

Placering

Modulet placeres på printet inde i regulatormodulet.

Punkt

De to udgange har punkt 24 og 25. De er vist på den tidligere side, hvor også regulatoren er omtalt.

Max. belastning I < 2,5 mA R > 4 kohm

AO 0 - 10 V

Modul

Punkt 24 25 Type AO1 AO2

AO2

AO1

22 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Udvidelsesmodul AK-OB 101A

Funktion

Modulet er et urmodul med batteribackup.

Modulet kan anvendes i regulatorer, som ikke er koblet op i en datakommunikation sammen med andre regulatorer. Her anvendes modulet, hvis regulatoren har behov for batteribackup til følgende funktioner:

• Urfunktion

• Bestemte tider for Dag/nat skift

• Bevare alarmloggen ved strømudfald

• Bevare temperaturloggen ved strømudfald

Tilslutning

Modulet er med stiktilslutning.

Placering

Modulet placeres på printet inde i topparten.

Punkt

Der skal ikke deneres et punkt til et urmodul - det kan bare kobles på.

Batteriets levetid

Batteriets levetid er ere år - også selv om der sker hyppige strømudfald. Der genereres en alarm, når batteriet skal udskiftes. Efter alarmen er der stadig ere måneders driftstid tilbage i batteriet.

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 23

Udvidelsesmodul EKA 163B / EKA 164B

Funktion

Visning af vigtige målinger fra regulatoren fx beholdertemperatur, sugetryk eller dischargetryk. Indstilling af enkelte funktioner kan ske ved anvendelsen af displayet med betjeningsknapper. Det er den anvendte regulator, der bestemmer hvilke målinger og indstillinger, der kan forekomme.

Tilslutning

Modulet forbindes til regulatormodulet via et kabel med stikforbindelser. Der skal anvendes ét kabel pr. modul. Kablet leveres i forskellige længder.

Begge typer display (med eller uden betjeningsknapper) kan tilsluttes både displayudgang A, B, C og D. A: P0. Sugetryk i °C. B: Pd. Dischargetryk i °C.

Når regulatoren startes op, vil displayet vise hvilken udgang, det er tilsluttet. - - 1=udgang A, - - 2=udgang B, osv.

EKA 163B EKA 164B

Placering

Modulet kan placeres i en afstand på op til 15 m fra regulatormodulet.

Punkt

Der skal ikke deneres et punkt til et displaymodul - det kan bare kobles på.

Modul

Punkt - Type - -

24 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Strømforsyningsmodul AK-PS 075 / 150

Funktion

24 V forsyning til regulatoren.

Forsyningsspænding

230 V a.c eller 115 V a.c. (fra 100 V a.c. til 240 V a.c.)

Placering

På DIN-skinne

Eekt

Type Udgangsspænding Udgangsstrøm Eekt

AK-PS 075 24 V d.c. 0.75 A 18 VA AK-PS 150 24 V d.c.

(justerbar)

1.5 A 36 VA

Mål

Type Højde Bredde

AK-PS 075 90 mm 36 mm AK-PS 150 90 mm 54 mm

Forsyning til en regulator

Tilslutninger

AK-PS 075

AK-PS 150

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 25

Forord til design

Vær opmærksom på følgende når antallet af udvidelsesmoduler planlægges. Evt. kan et signal ændres, så et ekstra modul kan undgås:

• Et On/o-signal kan modtages på to måder. Enten som en kontaktfunktion på en analog indgang eller som spænding på enten et lav- eller højvoltsmodul.

• Et On/o-udgangssignal kan afgives på 2 måder. Enten med relækontakt eller med solid state udgange. Den primære forskel er den tilladte belastning, og at relækontakten har en brydekontakt.

I det følgende er nævnt en række funktioner og tilslutninger, som kan komme i betragtning, når en regulering skal planlægges. Der er ere funktioner i regulatoren end de her nævnte, men de nævnte er kun medtaget, så behovet for tilslutninger kan fastlægges.

Funktioner

Urfunktion

Urfunktion og sommer/vintertidsskift er indeholdt i regulatoren. Uret nulstilles ved strømudfald. Urets indstilling bibeholdes, hvis regulatoren er koblet op i et netværk med en gateway, en system manager eller der monteres et urmodul i regulatoren.

Start/stop af reguleringen

Reguleringen kan startes og stoppes via softwaren. Ekstern start/ stop kan også tilsluttes.

Alarmfunktion

Hvis alarmen skal føres ud til en signalgiver, skal der anvendes en relæudgang.

Ekstra temperaturfølere og trykfølere

Hvis der skal foretages yderlige målinger ud over reguleringen, kan der tilsluttes følere til de analoge indgange.

Tvangsstyring

I softwaren er der mulighed for tvangsstyring. Hvis der anvendes et udvidelsesmodul med relæudgange kan modulets overpart være med omskiftere — omskiftere der kan overstyre de enkelte relæer til enten o eller on position. Fortrådning bør foretages med sikkerhedsrelæ. Se reguleringsfunktioner.

Datakommunikation

Regulatormodulet har tilslutningsklemmer for LON-datakommunikation. Krav til installationen er beskrevet i et separat dokument.

26 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Tilslutningsmuligheder

Principielt er der følgende typer af tilslutninger:

Analoge indgange "AI"

Dette signal skal tilsluttes to klemmer. Der kan modtages signal fra følgende:

• Temperatursignal fra Pt 1000 ohm temperaturføler

• Kontaktsignal, hvor indgangen henholdsvis kortsluttes /”åbnes”

• Spændingssignal fra 0 til 10 V

• Signal fra tryktransmitter type AKS 32 eller AKS 32R eller AKS 2050. Forsyningsspændingen til tryktransmitteren hentes fra klemrækken på modulet, hvor der både er en 5 V forsyning og en 12 V forsyning. Ved programmering skal tryktransmitterens trykområde indstilles.

On/o spændingsindgange "DI"

Dette signal skal tilsluttes to klemmer.

• Signalet skal have 2 niveauer enten “0” V eller “spænding” på indgangen. Der er to forskellige udvidelsesmoduler til denne signaltype:

- Lavvoltssignaler fx 24 V

- Højvoltssignaler fx 230 V.

On/o udgangssignaler "DO"

Der er to typer, de er:

• Relæ-udgange Alle relæudgange er med skiftekontakt, så den ønskede funktion kan opnås, når regulatoren er spændingsløs.

• Solid state udgange Forbeholdt AKV ventiler, men udgangen kan koble et eksternt relæ i lighed med en relæudgang. Udgangen ndes kun på regulatormodulet.

Ved programmering skal funktionen indstilles:

• Aktiv, når udgangen er aktiveret

• Aktiv, når udgangen ikke er aktiveret.

Analogt udgangssignal "AO"

Dette signal skal anvendes, hvis der skal sendes et styresignal til et eksternt apparat fx en frekvensomformer. Ved programmering skal signalområdet deneres. 0-5 V, 1-5 V, 0-10 V eller 2-10 V.

Ved programmering skal funktionen indstilles:

• Aktiv, når indgangen er spændingsløs (åben)

• Aktiv, når indgangen får påtrykt en spænding (sluttet).

Begrænsninger

Da systemet er meget exibelt hvad angår antallet af tilsluttede enheder, skal du kontrollere om dit valg overholder de få begrænsninger, der er. Regulatorens kompleksitet er bestemt af softwaren, processorens størrelse og størrelsen af hukommelsen. Det giver regulatoren et vist antal tilslutninger, hvorfra der kan hentes data, og andre hvor der kobles med relæer.

✔ Summen af tilslutninger kan ikke overskride 100 stk.

✔ Antallet af udvidelsesmoduler skal begrænses, så den samlede

eekt ikke overskrider 32 VA (inklusiv regulator).

✔ Der må ikke tilsluttes mere end 5 tryktransmittere til ét regula-

tormodul.

✔ Der må ikke tilsluttes mere end 5 tryktransmittere til ét udvidel-

sesmodul.

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 27

Design af en kompressor- og pumpestyring

Fremgangsmåde:

1. Lav en skitse af det aktuelle anlæg

2. Kontrollér, at regulatorens funktioner dækker den ønskede anvendelse

3. Overvej hvilke tilslutninger der skal foretages

4. Benyt planlægningsskemaet. / Notér antal tilslutninger

Tæl sammen.

5. Er der nok tilslutninger på regulatormodulet? —Hvis ikke, kan det så opnås ved at ændre et On/o indgangssignal fra spændingssignal til et kontaktsignal, eller skal der anvendes et udvidelsesmodul?

6. Beslut hvilke udvidelsesmoduler der skal anvendes

7. Kontrollér, at begrænsningerne overholdes

8. Beregn den samlede længde af moduler

9. Modulerne kobles sammen

10. Tilslutningsstederne bestemmes

11. Tegn tilslutningsdiagram eller et nøglediagram.

12. Forsyningsspænding / transformatorens størrelse.

Følg disse 12 punkter.

Skitse

Lav en skitse af det aktuelle anlæg.

Funktioner

Anvendelse

Regulering af en kompressorgruppe x Regulering af beholdertemperatur x

Regulering af kompressorkapaciteten

Reguleringsføler = Sctrl x PI-regulering x Max. antal kompressortrin 8 Max. antal aastninger pr. kompressor 3 Ens kompressorkapaciteter x Forskellige kompressorkapaciteter x Sekventiel drift (først ind / sidst ud) x Hastighedsstyring af 1 kompressor eller 2 parallelle kompressorer x Driftstidsudligning x Min. genstartstid x Min. On-tid x

AK-HP 780

Oliestyring

Olieindsprøjtning i kompressor. Fælles eller individuel x Beholdertrykstyring x Overvåge olieniveau i beholder x Overvåge olieniveau i olieudskiller x Reset af oliestyring x Udkobling af kompressorer ved oliefejl x Sikkerhedsrelæer ved tvangsstyring af kompressor x

Temperaturreferencen for Sctrl

Overstyring via "nathævning" x Overstyring via "0 -10 V signal" x

Regulering af beholdertemperatur

Reguleringsføler = S7 x On/o styring af pumpen x Hastighedsstyring af pumpen x

Sikkerhedsfunktioner

Min. Sugetryk x Max. Sugetryk x Max. dischargestryk x Max. trykgastemperatur x Min. / Max. overhedning x Sikkerhedsovervågning af kompressorer x Fælles højtryksovervågning af kompressorer x Generelle alarmfunktioner med tidsforsinkelse 10

Diverse

Extra følere 7 Tilslutningsmulighed for separat display 4 Separate termostatfunktioner 5 Separate pressostatfunktioner 5 Separate spændingsmålinger 5 Max. ind- og udgange 100

28 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Lidt mere om funktionerne

Kompressor

Regulering af op til 8 kompressorer og op til 3 aastninger per kompressor. Kompressor nr. 1 og 2 kan hastighedsreguleres. Der kræves signal fra tryktransmitterne P0 og Pd Der kræves signal fra temperaturfølerne Ss og Sd. P0 anvendes også som sikkerhed mod for lavt et tryk. Pd anvendes også som sikkerhed mod for højt et tryk.

Temperaturreferencen

Som reguleringsføler anvendes Sctrl. Ind og udkobling af kompressorer bestemmes af den målte temperatur.

Beholder

Som reguleringsføler anvendes S7. Ud fra det målte signal kan der styres én pumpe. Der kan leveres signal, så pumpen kan hastighedsstyres.

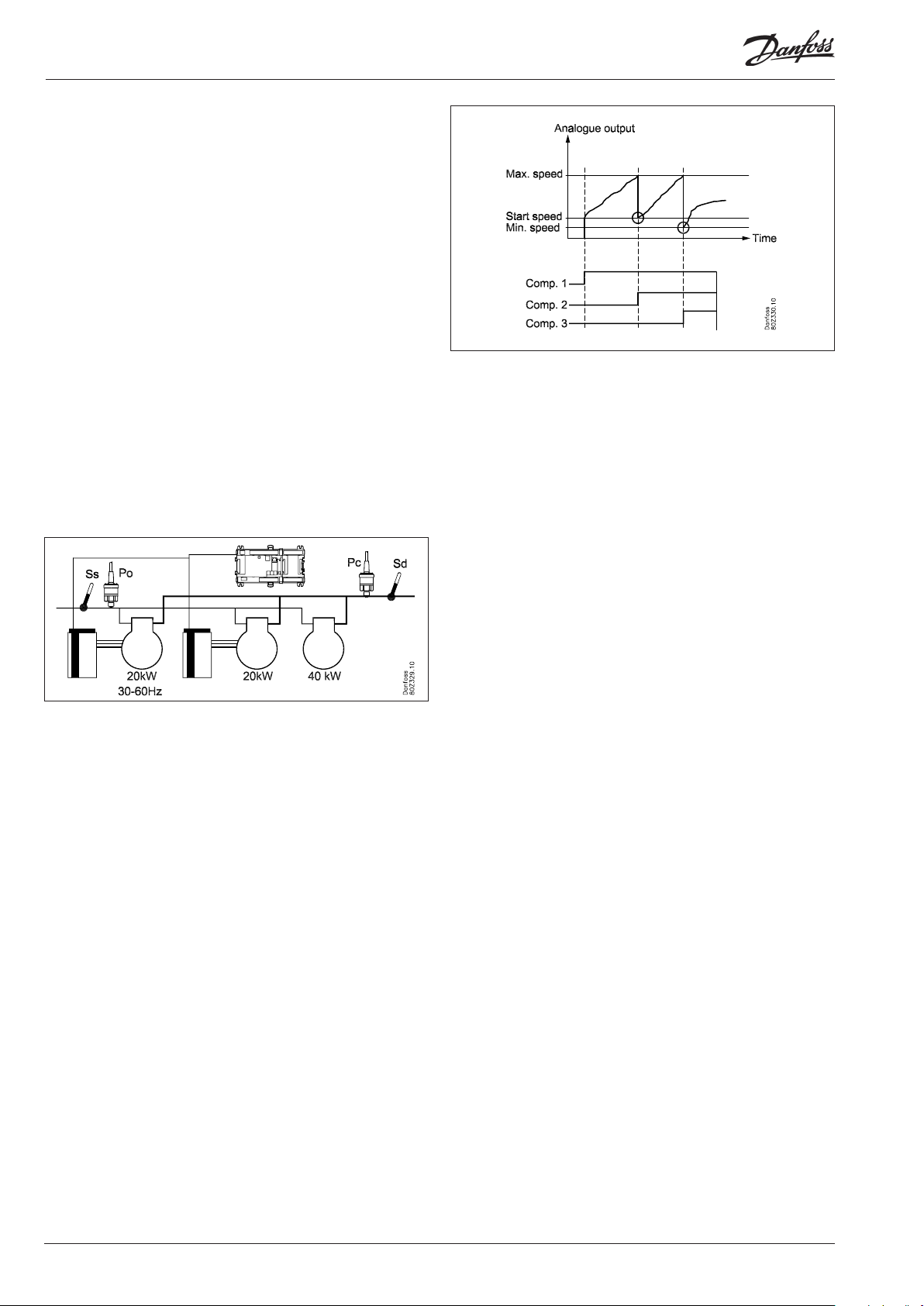

Hastighedsstyring

Funktionen krævet et analogt udgangsmodul. En relæudgang kan benyttes til start/stop af hastighedsstyringen.

Sikkerhedskreds

Hvis der skal modtages signaler fra ét eller ere led i en sikkerhedskreds, skal hvert signal tilsluttes en on/o indgang.

Dag/natsignal til sænkning af temperaturreferencen Sctrl.

Urfunktionen kan anvendes, men et eksternt on/o-signal kan benyttes i stedet.

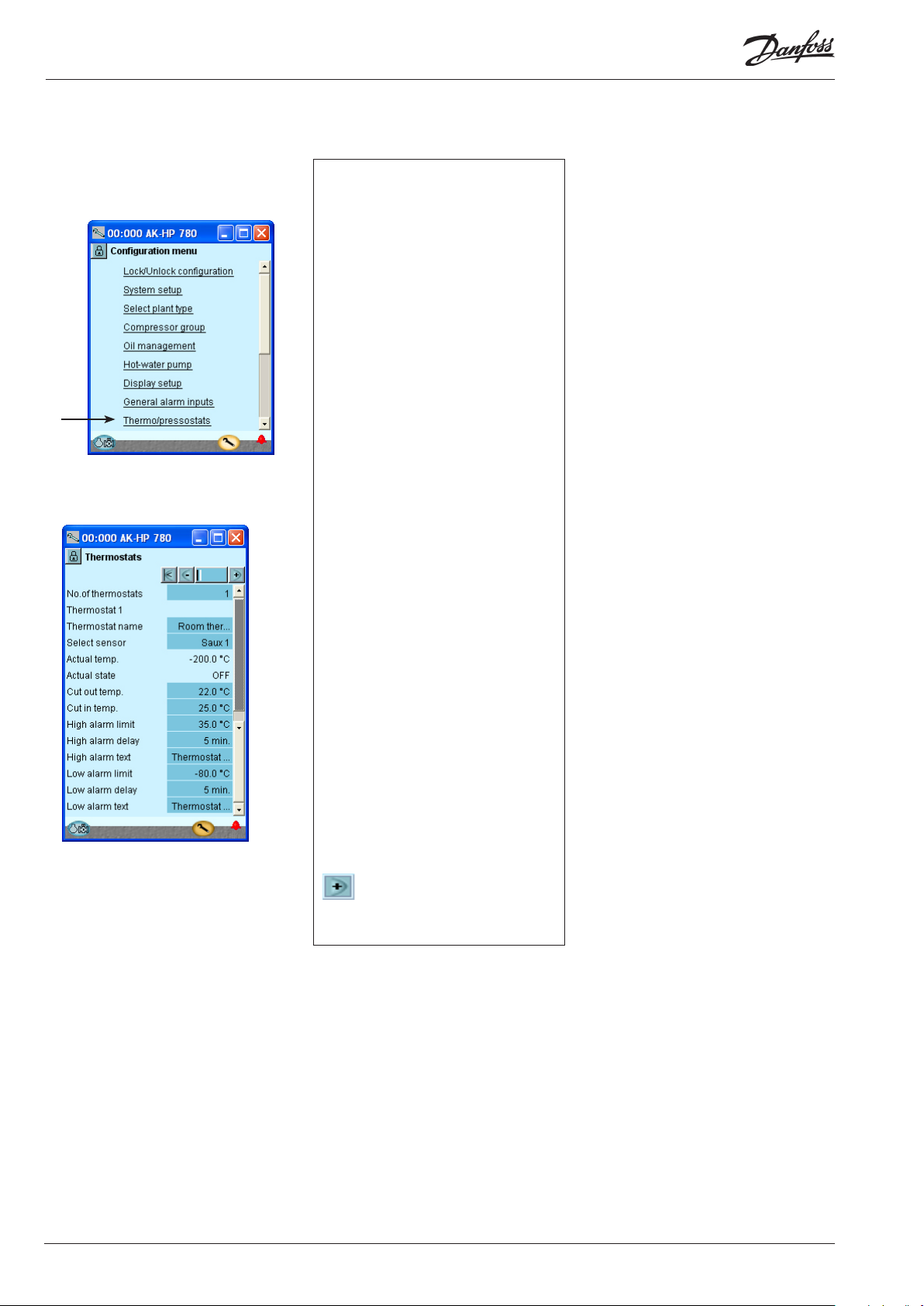

Separate termostat- og pressostatfunktioner

Der er en række termostater, der kan anvendes efter ønske. Funktionen kræver et følersignal og en relæudgang. I regulatoren er der indstillinger for ind- og udkoblingsværdier. En tilhørende alarmfunktion kan også anvendes.

Separate spændingsmålinger

Der er en række spændingmålinger, der kan anvendes efter ønske. Signal kan fx være 0-10 V. Funktionen kræver et spændingssignal og en relæudgang. I regulatoren er der indstillinger for ind- og udkoblingsværdier. En tilhørende alarmfunktion kan også anvendes.

Hvis du vil vide mere om funktionerne, kan du nde det i kapitel 5.

Tilslutninger

Her er en oversigt over de mulige tilslutninger. Teksterne kan læses i sammenhæng med skemaet på side 31.

Analoge indgange

Temperaturfølere

• Sctrl Skal altid anvendes som reguleringsføler for kompressorreguleringen.

• Ss (sugegastemperatur)

Skal altid anvendes.

• Sd (trykgastemperatur)

Skal altid anvendes.

• S7 (beholdertemperatur) Skal altid anvendes til reguleringsføler for pumpestyringen.

• Saux (1-5), Evt. extra temperaturfølere

Der kan tilsluttes op til 5 stk. ekstra følere til overvågning og dataopsamling. Disse følere kan anvendes til de generelle termostatfunktioner.

Tryktransmittere

• P0 Sugetryk

Skal altid anvendes.

• Pd Dischargetryk

Skal altid anvendes.

• Prec. oliebeholdertryk. Skal anvendes ved oliebeholdertrykregu-

lering.

• Paux (1-5) Der kan tilsluttes op til 5 stk. ekstra tryktransmittere til overvågning og dataopsamling. Disse følere kan anvendes til de generelle pressostatfunktioner.

NB. En tryktransmitter type AKS 32 eller AKS 32R kan levere signal til 5 regulatorer.

Spændingssignal

• Ext. Ref Benyttes hvis der modtages reference overstyringssignal fra en anden styring.

• Volt indgange (1-5) Der kan tilsluttes op til 5 spændingssignaler til overvågning og dataopsamling. Disse signaler anvendes til generelle spændingsindgangsfunktioner.

On/O-indgange

Kontaktfunktion (på en analog indgang) eller Spændingssignal (på et udvidelsesmodul)

• Fælles sikkerhedsindgang for alle kompressorer (fx. fælles HP/LP pressostat)

• Op til 6 signaler fra hver kompressors sikkerhedskreds

• Signal fra pumpens sikkerhedskreds

• Evt. signal fra frekvensomformerens sikkerhedskreds

• Ekstern start/stop af reguleringen

• Eksternt dag/nat signal (hæve/ sænke Sctrl- referencen).

• DI alarm (1-10) indgange Der kan tilsluttes op til 10 stk. ekstra on/o signaler til generel alarmovervågning og dataopsamling.

On/o-udgange

Relæudgange

• Kompressorer

• Aastninger

• Pumpe

• Start/stop af væskeindsprøjtning i varmeveksler

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 29

• On/O signal til start/stop af en hastighedsstyring

• Alarmrelæ

• On/o signaler fra generelle termostater (1-5), pressostater (1-5) eller spændingsindgangsfunktioner (1-5).

• Olieventiler

• Sikkerhedsrelæer for udkobling af kompressorer ved oliefejl

Solid state udgange

Solid state udgangene på regulatormodulet kan benyttes til de samme funktioner som nævnt under "relæudgange". (Udgangen vil altid være "O" ved spændingssvigt til regulatoren.)

Analog udgang

• Hastighedsstyring af pumpe.

• Hastighedsstyring af kompressor.

Eksempel

Kompressorgruppe:

• Kølemiddel CO2 (R744)

• 4 x kompressorer med "Best t". Hastighedstyring på en.

• Sikkerhedsovervågning af hver kompressor

• Fælles højtryksovervågning

• Sctrl indstilling 60°C, Natsænkning på 5 K

• Oliestyring af hver kompressor

• Pulsreset af stoppet kompressor (oliemangel)

Beholder

• Pumpe der hastighedsstyres

• S7 reference 40°C

Oliebeholder:

• Overvågning af væskeniveau

• Styring af tryk i oliebeholder

Blæser i maskinrum:

• Termostatstyring af blæser i maskinrum

Sikkerhedsfunktioner:

• Overvågning af P0, Pd, Sd og overhedning i sugeledning

• P0 max = 10°C, P0 min = -2°C

• Pd max = 50 °C

• Sd max = 120°C

• SH min = 5 °C, SH max = 35 °C

• Overvågning af lavt og højt niveau i oliebeholder

Andet:

• Alarmudgang anvendes

• Ekstern hovedafbryder anvendes

Eksemplet er ført ind på næste side. Resultatet bliver, at der skal bruges følgende moduler:

• AK-HP 780 regulator

• AK-XM 102B digital indgangsmodul

• AK-XM 205B ind- og udgangsmodul

• AK-OB 110 analogt udvidelsesmodul

30 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Planlægningsskema

Skemaet hjælper med at fastlægge om der er ind- og udgange nok på basisregulatoren. Er der ikke nok, skal regulatoren udvides med en eller ere af de nævnte udvidelsesmoduler.

Noter hvilke tilslutninger du har brug for, og tæl sammen

Analoge indgange

Temperaturfølere, Ss, Sd, S7, Sctrl 4 Extra temperaturføler / Separate termostater 1 Tryktransmittere, P0, Pd, Prec / Separate pressostater 3 P = Max. 5 / modul Spændingssignal fra anden regulering, separate signaler

On/o indgange Kontakt 24 V 230 V

Sikkerhedskreds, fælles for alle kompressorer 1 Max.1 Sikkerhedskreds, komp. Olietryk Max. 1/ komp. Sikkerhedskreds, komp. Motorværn Sikkerhedskreds, komp. Motortemp. Sikkerhedskreds, komp. Højtrykstermostat Sikkerhedskreds, komp. Højtrykspressostat Sikkerhedskreds, generel for hver kompressor 4 Sikkerhedskreds, ow switch for pumpen Max. 1/ blæser Sikkerhedskreds, frekvensomformer

Extern start/stop 1 Natsænkning Sctrl-temperatur Separate alarmfunktioner via DI 1 Load shedding Væskeniveau, Olieniveau, Pulsreset af oliestyring 9

Analogt indgangssignal

Eksempel

On/o spændingssignal

Eksempel

On/o spændingssignal

Eksempel

On/O udgangssignal

Eksempel

Analogt udgang 0-10 V

Eksempel

Begrænsninger

On/o udgange

Kompressorer, motorer 4 Max. 8 Aastninger Pumpe 1 Max. 8 Alarmrelæ 1 Max. 1 Separate termostat- og pressostatfunktioner,

spændingsmålinger Væskeindsprøjtning i varmeveksler Max.1 Magnetventil til olie. Sikkerhedsrelæer for komp. 5

Analogt styresignal, 0-10 V

Frekvensomformer, komp.1 + (komp.2 eller pumpe) 2 Max. 2

Sum af tilslutninger til reguleringen 18 0 6 12 2 Sum = max. 100

Antal tilslutninger på et regulatormodul 11 11 0 0 0 0 8 8 0 0

Evt. manglende tilslutninger 7 - 6 4 2

De manglende tilslutninger skal hentes fra ét eller ere udvidelsesmoduler: Sum af eekter

AK-XM 101A (8 analoge indgange) ___ stk. á 2 VA = __ AK-XM 102A (8 digitale lavvoltsindgange) AK-XM 102B (8 digitale højvoltsindgange) 1 ___ stk. á 2 VA = __ AK-XM 204A / B (8 relæudgange) ___ stk. á 5 VA = __ AK-XM 205A / B (8 analoge indg. + 8 relæudg.) 1 1 ___ stk. á 5 VA = __ AK-OB 110 (2 analoge udgange) 1 ___ stk. á 0 VA = 0

1 Max. 5+5+5

___ stk. á 2 VA = __

1 stk. á 8 VA = 8 Sum = Sum = max. 32 VA

Eksemplet

Ingen begrænsninger er overskredet => OK

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 31

Længde

Hvis du bruger mange udvidelsesmoduler, vil regulatorens længde vokse tilsvarende. Modulrækken er en samlet enhed, som ikke kan brydes.

Modulmålet er 72 mm. Moduler i 100-serien er på 1 modul Moduler i 200-serien er på 2 moduler Regulatoren er på 3 moduler Længden på en samlet enhed = n x 72 + 8

eller på en anden måde:

Modul Type Antal á Længde

Regulatormodul 1 x 224 = 224 mm Udvidelsesmodul 200-serien _ x 144 = ___ mm Udvidelsesmodul 100-serien _ x 72 = ___ mm

Totallængde = ___ mm

Modulerne kobles sammen

Start med regulatormodulet og monter derefter de valgte udvidelsesmoduler. Rækkefølgen er underordnet.

Men du må ikke ændre på rækkefølgen dvs. bytte rundt på modulerne, efter du har foretaget opsætningen, hvor regulatoren får at vide hvilke tilslutninger, der er på hvilke moduler og på hvilke klemmer.

Modulerne hægtes på hinanden og holdes sammen af en forbindelse, der samtidig overfører forsyningsspændingen og den interne datakommunikation til det næste modul.

Eksemplet fortsat: Regulatormodul + 1 udvidelsesmodul i 200 serien + 1 udvidelsesmodul i 100 serien = 224 + 144 + 72 = 440 mm.

Eksemplet fortsat

Montage og demontage skal altid foretages i spændingsløs tilstand.

Beskyttelseshætten, der er monteret på regulatorens stikforbindelse, skal yttes hen på den sidste frie stikforbindelse, så stikket bliver beskyttet mod kortslutning og snavs.

Når reguleringen er startet, vil regulatoren hele tiden kontrollere, om der er forbindelse til de tilsluttede moduler. Denne status kan følges på en lysdiode.

Når de to snaplåse til DIN-skinnemontagen er i åben position, kan modulet skydes ind på pladsen på DIN-skinnen — uanset hvor i rækken modulet bender sig. Démontage foretages ligeledes med de to snaplåse i åben position.

32 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Tilslutningsstederne bestemmes

Alle tilslutninger skal senere programmeres med tilslutningssted (modul og punkt), så i princippet er det lige meget, hvor tilslutningene foretages, når blot det sker på en korrekt type af ind- eller udgang.

• Regulatoren er 1. modul, næste er 2. osv.

• Et punkt er de to-tre klemmer, der hører til en ind- eller udgang (fx to klemmer for en føler og tre klemmer for et relæ).

Forberedelsen af tilslutningsdiagrammet og den senere programmering (konguration) bør ske på nu værende tidspunkt. Det sker lettest ved at udfylde tilslutningsoversigten for de aktuelle moduler. Princip:

Navn På modul På Punkt Funktion

fx Kompressor 1 x x Slutte fx Kompressor 2 x x Slutte fx Alarmrelæ x x NC fx Main switch x x Slutte fx P0 x x AKS 32R 1-6 bar

Tilslutningsoversigten fra regulatoren og eventuelle udvidelsesmoduler hentes fra afsnittet "Moduloversigt" . Fx regulatormodul:

Modul Punkt

Pas på nummereringen. Regulatormodulets højre del kan ligne et separat modul. Det er det ikke.

NB Sikkerhedsrelæer bør ikke monteres på et modul med overstyringsomskiftere, da de ved en fejlindstilling kan sættes ud af drift.

Eksemplet fortsat

Signal Modul Punkt Klemme Signal type /

Trykgastemperatur - Sd Sugegastemperatur - Ss 2 (AI 2) 3 - 4 Pt 1000 Kompressorstyring - Sctrl 3 (AI 3) 5 - 6 Pt 1000 Ekstern hovedafbryder 4 (AI 4) 7 - 8 Sluttet "Pumpestyring" - S7 5 (AI 5) 9 - 10 Pt 1000 Sugetryk - P0 6 (AI 6) 11 - 12 AKS 2050-59 Dischargetryk - Pd 7 (AI 7) 13 - 14 AKS 2050-159 Niveaukontakt, olie, komp.1 8 (AI 8) 19 - 20 Sluttet Niveaukontakt, olie, komp.2 9 (AI 9) 21 - 22 Sluttet Niveaukontakt, olie, komp.3 10 (AI 10) 23 - 24 Sluttet Niveaukontakt, olie, komp.4 11 (AI 11) 25 - 26 Sluttet Magnetventil, olie, Komp. 1 12 (DO 1) 31 - 32 ON Magnetventil, olie, Komp. 2 13 (DO 2) 33 - 34 ON Magnetventil, olie, Komp. 3 14 (DO 3) 35 - 36 ON Magnetventil, olie, Komp. 4 15 (DO 4) 37 - 38 ON Magnetventil, olie, Beholder 16 (DO 5) 39 - 40 - 41 ON

Alarm 18 (DO7) 45 - 46 - 47 OFF Rumventilator 19 (DO8) 48 - 49 - 50 ON AKD kompressorstyring 24 - 0-10 V AKD pumpestyring 25 - 0-10 V

1 (AI 1) 1 - 2 Pt 1000

17 (DO6) 42 - 43 - 44 ON

Aktive ved

- Kolonne 1, 2, 3 og 5 benyttes ved programmeringen.

- Kolonne 2 og 4 benyttes til tilslutningsdiagrammet.

Signal Modul Punkt Klemme Signal type /

Niveaukontakt, olie, beholder Høj Niveaukontakt, olie, beholder Lav 2 (AI 2) 3 - 4 Sluttet Niveaukontakt, olie, Udskiller 3 (AI 3) 5 - 6 Sluttet Niveaukontakt, CO2 receiver 4 (AI 4) 7 - 8 Åben Pulsreset af stoppet kompressor 5 (AI 5) 13 - 14 Puls Termostatføler i maskinrum - Saux1 6 (AI 6) 15 - 16 Pt 1000

Olie beholder, Prec 8 (AI 8) 19 - 20 AKS 2050-159 Kompressor 1 9 (DO 1) 25 - 26 - 27 ON Kompressor 2 10 (DO 2) 28 - 29 - 30 ON Kompressor 3 11 (DO 3) 31 - 32 - 33 ON Kompressor 4 12 (DO 4) 34 - 35 - 36 ON Startsignal til AKD for pumpen 13 (DO 5) 37 - 38 - 39 ON

1 (AI 1) 1 - 2 Sluttet

7 (AI 7) 17 - 18

14 (DO6) 40 - 41 - 42 15 (DO7) 43 - 44 - 45 16 (DO8) 46 - 47 - 48

Aktive ved

Signal Modul Punkt Klemme Aktiv ved

Kompressor 1 sikkerhedskreds Kompressor 2 sikkerhedskreds 2 (DI 2) 3 - 4 Åben Kompressor 3 sikkerhedskreds 3 (DI 3) 5 - 6 Åben Kompressor 4 sikkerhedskreds 4 (DI 4) 7 - 8 Åben

Kompressorernes fælles sikkerhedskreds

1 (DI 1) 1 - 2 Åben

5 (DI 5) 9 - 10

6 (DI 6) 11 - 12 Åben

7 (DI 7) 13 - 14 8 (DI 8) 15 - 16

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 33

Tilslutningsdiagram

Tegninger af de enkelte moduler kan rekvireres hos Danfoss. Format = dwg og dxf.

Du kan derefter selv skrive modulnummeret i cirklen og tegne de enkelte tilslutninger.

Sikkerhedskredse for

Reset oliestyring

Beholder

niveau

kompressorer

Fælles komp.

sikkerhedskreds

Rum-

ventilator

Eksemplet fortsat:

34 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Forsyningsspænding

Der skal kun tilsluttes forsyningsspænding til regulatormodulet. Forsyningen til de øvrige moduler overføres via stikket imellem modulerne. Forsyningen skal være 24 V +/-20%. Der skal anvendes én transformator til hver regulator. Transformatoren skal være en klasse II. De 24 V må ikke deles af andre regulatorer eller apparater. De analoge ind- og udgange er ikke galvanisk adskilt fra forsyningen. + og - på 24 V indgangen må ikke jordforbindes.

Eksemplet fortsat:

Regulatormodul 8 VA + 1 udvidelsesmoduler i 200 serien 5 VA + 1 udvidelsesmodul i 100 serien 2 VA

------

Transformatorens størrelse (mindst) 15 VA

Transformatorens størrelse

Eektbehovet vokser med antallet af anvendte moduler:

Modul Type Antal á Eekt

Regulator 1 x 8 = 8 VA Udvidelsesmodul 200-serien _ x 5 = __ VA Udvidelsesmodul 100-serien _ x 2 = __ VA Total ___ VA

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 35

Bestilling

1. Regulator

Type Funktion Anvendelse Sprog Bestilling

Engelsk, tysk, fransk, hollandsk, Italiensk

Engelsk, dansk, nsk 080Z0158

080Z0156

AK-HP 780

Regulator til varmepumpestyring

Kapacitetsregulering af kompressorer. Styring af pumpe til vandsbeholder. Oliestyring

Eksemplet

2. Udvidelsesmoduler og oversigt over ind- og udgange

Type Analoge

indgange

Til følere, tryktransmittere m.m.

Regulator 11 4 4 - - - - -

Udvidelsesmoduler

AK-XM 101A 8 080Z0007

AK-XM 102A 8 080Z0008

AK-XM 102B 8 080Z0013 x

AK-XM 204A 8 080Z0011

AK-XM 204B 8 x 080Z0018

AK-XM 205A 8 8 080Z0010 x

AK-XM 205B 8 8 x 080Z0017

On/O udgange On/o spændingsindgang

Relæer (SPDT)

Solid state Lavvolt

(DI-signal)

(max. 80 V)

Højvolt (max. 260 V)

Analoge udgange

0 -10 V d.c. Til overstyring

Modul med omskiftere

af relæudgange

Bestilling

Med skrueklemmer

Eksemplet

fortsat

Følgende udvidelsesmodul kan placeres inde på printet i regulatormodulet. Der er kun plads til ét modul. AK-OB 110 2 080Z0251 x

3. AK-betjening og tilbehør

Type Funktion Anvendelse Bestilling

Betjening

AK-ST 500 Software til betjening af AK-regulatorer AK-betjening 080Z0161 x

- Kabel mellem PC og AK-regulator AK - Com port 080Z0262 x

Tilbehør Strømforsyningsmodul 230 V / 115 V til 24 V d.c.

AK-PS 075 18 VA AK-PS 150 36 VA 080Z0054

Tilbehør Eksternt display der kan tilsluttes regulatormodulet. Til visning af fx beholdertemperatur

EKA 163B Display 084B8574

EKA 164B Display med betjeningsknapper 084B8575

- Kabel imellem display og regulator

Tilbehør

AK-OB 101A Realtidsur med batteri backup. Skal monteres inde i en AK regulator 080Z0252

Kabel mellem nulmodemkabel og AK-regulator / Kabel mellem PDA-kabel og AK-regulator

Realtidsur til anvendelse i regulatorer, der har behov for en urfunktion, men ikke er fortrådet med datakommunikation

AK - RS 232 080Z0261

Forsyning til regulator

Længde = 2 m 084B7298

Længde = 6 m 084B7299

080Z0053 x

Eksemplet

fortsat

36 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

3. Montering og fortrådning

Dette afsnit beskriver hvordan regulatoren:

• Monteres

• Forbindes

Vi har valgt at tage udgangspunkt i det eksempel, som vi tidligere har været igennem. Dvs. følgende moduler:

• AK-HP 780 regulatormodul

• AK-XM 205A ind- og udgangsmodul

• AK-XM 102B digital indgangsmodul

• AK-OB 110 analogt udgangsmodul

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 37

Montering

Montering af analogt udgangsmodul

1. Løft overparten af grundmodulet

Grundmodulet må ikke være tilsluttet spænding.

Tryk pladen på siden til venstre for lysdioderne og pladen på siden til højre for de røde adresseomskiftere ind. Løft overparten af grundmodulet.

2. Monter udvidelsesmodulet i grundmodulet

Det analoge udvidelsesmodul skal levere signal til de to frekvensomformere.

3. Sæt overparten tilbage på grundmodulet

Der er to udgange.

38 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Montering og fortrådning - fortsat

Montering af udvidelsesmodul på grundmodulet

1. Flyt beskyttelseshætten

I vores eksempel skal der monteres to udvidelsesmoduler på grundmodulet. Vi har valgt at montere modulet med relæer direkte på grundmodulet og derefter modulet med indgangssignaler. Rækkefølgen er således:

Tag beskyttelseshætten af forbindelsesstikket til højre på grundmodulet. Sæt hætten på forbindelsesstikket til højre på det udvidelsesmodul, der skal monteres længst til højre i AK stangen.

2. Sæt udvidelsesmodulet sammen med grundmodu-

let

Grundmodulet må ikke være tilsluttet spænding.

Alle de efterfølgende indstillinger, der berører de to udvidelsesmoduler, er bestemt af denne rækkefølge.

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 39

Montering og fortrådning - fortsat

Fortrådning

Ved planlægningen blev bestemt hvilken funktion, der skal tilsluttes, og hvor den skal foretages.

1. Tilslut ind og udgange

Her er skemaerne for eksemplet:

Signal Modul Punkt Klemme Signal type /

Alarm 18 (DO7) 45 - 46 - 47 OFF Rumventilator 19 (DO8) 48 - 49 - 50 ON AKD kompressorstyring 24 - 0-10 V AKD pumpestyring 25 - 0-10 V

1 (AI 1) 1 - 2 Pt 1000

17 (DO6) 42 - 43 - 44 ON

Aktive ved

Funktionen på kontaktfunktioner kan ses her i sidste kolonne.

Tryktransmitterne AKS 32R og AKS 2050 ndes til ere trykområder. Her er der to forskellige. Én op til 59 bar og to op til 159 bar.

Signal Modul Punkt Klemme Signal type /

Signal Modul Punkt Klemme Aktiv ved

Kompressor 1 sikkerhedskreds Kompressor 2 sikkerhedskreds 2 (DI 2) 3 - 4 Åben Kompressor 3 sikkerhedskreds 3 (DI 3) 5 - 6 Åben Kompressor 4 sikkerhedskreds 4 (DI 4) 7 - 8 Åben

Kompressorernes fælles sikkerhedskreds

1 (AI 1) 1 - 2 Sluttet

7 (AI 7) 17 - 18

14 (DO6) 40 - 41 - 42 15 (DO7) 43 - 44 - 45 16 (DO8) 46 - 47 - 48

1 (DI 1) 1 - 2 Åben

5 (DI 5) 9 - 10

6 (DI 6) 11 - 12 Åben

7 (DI 7) 13 - 14 8 (DI 8) 15 - 16

Aktive ved

40 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Montering og fortrådning - fortsat

Tilslutningerne for eksempel kan ses her.

Advarsel Hold signalkabler adskilt fra kabler med høje spændinger.

Skærmen på tryktransmitterkabler må kun forbindes i enden ved regulatoren.

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 41

2. Tilslut LON kommunikationsnetværk

Installationen af datakommunikationen skal overholde kravene, der er givet i dokumentet RC8AC.

3. Tilslut forsyningsspænding

Det er 24 V og forsyningen må ikke benyttes af andre regulatorer eller apparater. Klemmerne må ikke jordes.

4. Følg lysdioderne

Når forsyningsspændingen tilsluttes, vil regulatoren gennemløbe en intern kontrol. Regulatoren er klar efter et lille minut, når lysdioden “Status” blinker langsomt.

5. Ved netværk

Indstil adressen og aktivér Service Pin.

6. Regulatoren er nu klar til konguration.

Intern kommunikation imellem modulerne: Hurtig blink = fejl Konstant On = fejl

■ Power

■ Comm

■ DO1 ■ Status

■ DO2 ■ Service Tool

■ DO3 ■ LON

■ DO4

■ DO5 ■ Alarm

■ DO6

■ DO7

■ DO8 ■ Service Pin

Status på udgang 1-8

Langsom blink = OK Hurtig blink = Svar fra gateway i 10 min. efter netværksinstallation Konstant On = fejl Konstant O = fejl

Ekstern kommunikation

Blink = Aktiv alarm / ikke kvitteret Konstant On = Aktiv alarm / kvitteret

Netværksinstallation

42 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

4. Konguration og betjening

Dette afsnit beskriver hvordan regulatoren:

• Kongureres

• Betjenes

Vi har valgt at tage udgangspunkt i det eksempel, som vi tidligere har været igennem. Dvs. kompressorstyring med 4 kompressorer og styring af én pumpe.

Eksemplet er vist på næste side.

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 43

Varmepumpeanlægseksempel

Vi har valgt at beskrive opsætningen ved hjælp af et eksempel bestående af en kompressorgruppe og en "pumpe". Eksemplet er det samme som angivet under "Design afsnittet" d.v.s. at regulatoren er en AK-HP 780 + udvidelsesmoduler.

Kompressorgruppe:

• Kølemiddel CO2 (R744)

• 4 x kompressorer med "Best t". Hastighedstyring på én.

• Sikkerhedsovervågning af hver kompressor

• Fælles højtryksovervågning

• Sctrl indstilling 60°C, Natsænkning på 5 K

• Oliestyring af hver kompressor

• Pulsreset af stoppet kompressor (oliemangel)

Pumpe:

• Pumpe der hastighedsstyres

• S7 indstilling 40°C

Beholder:

• Overvågning af væskeniveau

• Styring af tryk i oliebeholder

Blæser i maskinrum:

• Termostatstyring af blæser i maskinrum

Sikkerhedsfunktioner:

• Overvågning af P0, Pd, Sd og overhedning i sugeledning

• P0 max = 10°C, P0 min = -2°C

• Pd max = 50 °C

• Sd max = 120°C

• SH min = 5 °C, SH max = 35 °C

• Overvågning af lavt og højt niveau i oliebeholder

Andet:

• Alarmudgang anvendes

• Ekstern hovedafbryder anvendes

Der er også en intern hovedafbryder, som indstilling. Begge skal være “ON”, før der reguleres.

De benyttede moduler er udvalgt i designfasen.

Til det viste eksempel bruger vi følgende moduler:

• AK-HP 780 regulator

• AK-XM 102B digital indgangsmodul

• AK-XM 205B ind- og udgangsmodul

• AK-OB 110 analogt udvidelsesmodul

44 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Opsætning

Tilslut PC eller PDA

PC eller PDA med programmet “Service Tool” forbindes til regulatoren.

Regulatoren skal være tændt og lysdioden “Status” skal blinke inden Service Tool-programmet startes.

For tilslutning og betjening af programmet "AK-Service tool" henvises til manualen for programmet.

Start Service Tool-programmet

Vælg bruger navnet SUPV og indtast den tilhørende adgangskode.

Første gang Service Tool’et forbindes til en ny version af en regulator, vil opstarten af Service Tool’et tage længere tid end normalt — der hentes information op fra regulatoren. Tiden kan følges på bjælken nederst i skærmbilledet.

Når regulatoren bliver leveret er den tilhørende adgangskode 123. Når du er logget ind på regulatoren, får du altid vist oversigtsbilledet for regulatoren.

I dette tilfælde er oversigtsbilledet tomt. Dette skyldes, at regulatoren endnu ikke er blevet sat op.

Den røde alarmklokke nederst til højre fortæller, at der er en aktiv alarm i regulatoren. I vores tilfælde skyldes alarmen, at uret i regulatoren endnu ikke er blevet indstillet.

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 45

Opsætning - fortsat

Autorisation

1. Gå til Opsætningsmenuen

Tryk på den orange opsætningsknap med skruenøglen nederst på skærmbilledet.

2. Vælg Authorisation

3. Ændr indstillingerne for brugeren ‘SUPV‘

Når regulatoren leveres, er den indstillet med en standard autorisation for forskellige brugerader. Denne indstilling bør ændres, så den tilpasses anlægget. Ændringen kan ske nu eller vente til senere.

Denne knap skal du bruge igen og igen, når du skal hen til dette skærmbillede. Her til venstre er alle funktioner ikke vist endnu, der kommer ere jo længere vi kommer hen i opsætningen.

Tryk på linien Authorisation for at komme til brugeropsætningsbilledet.

4. Vælg brugernavn og adgangskode

5. Foretag ny login med det nye brugernavn og den nye adgangskode

Markér linien med brugernavnet SUPV. Tryk på knappen Change

Her kan du denere superbrugeren til det aktuelle anlæg, og give ham en tilhørende adgangskode.

Regulatoren vil benytte samme sprog, som er valgt i Service tool'et, men kun hvis regulatoren indeholder dette sprog. Er sproget ikke indeholdt i regulatoren, vil indstillinger og udlæsninger blive vist med engelske tekster.

For at aktivere de nye indstillinger skal du foretage en ny login til regulatoren med det nye brugernavn og den tilhørende adgangskode. Du kommer til login-billedet ved at trykke på hængelåsen øverst til venstre på skærmbilledet.

46 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Opsætning - fortsat

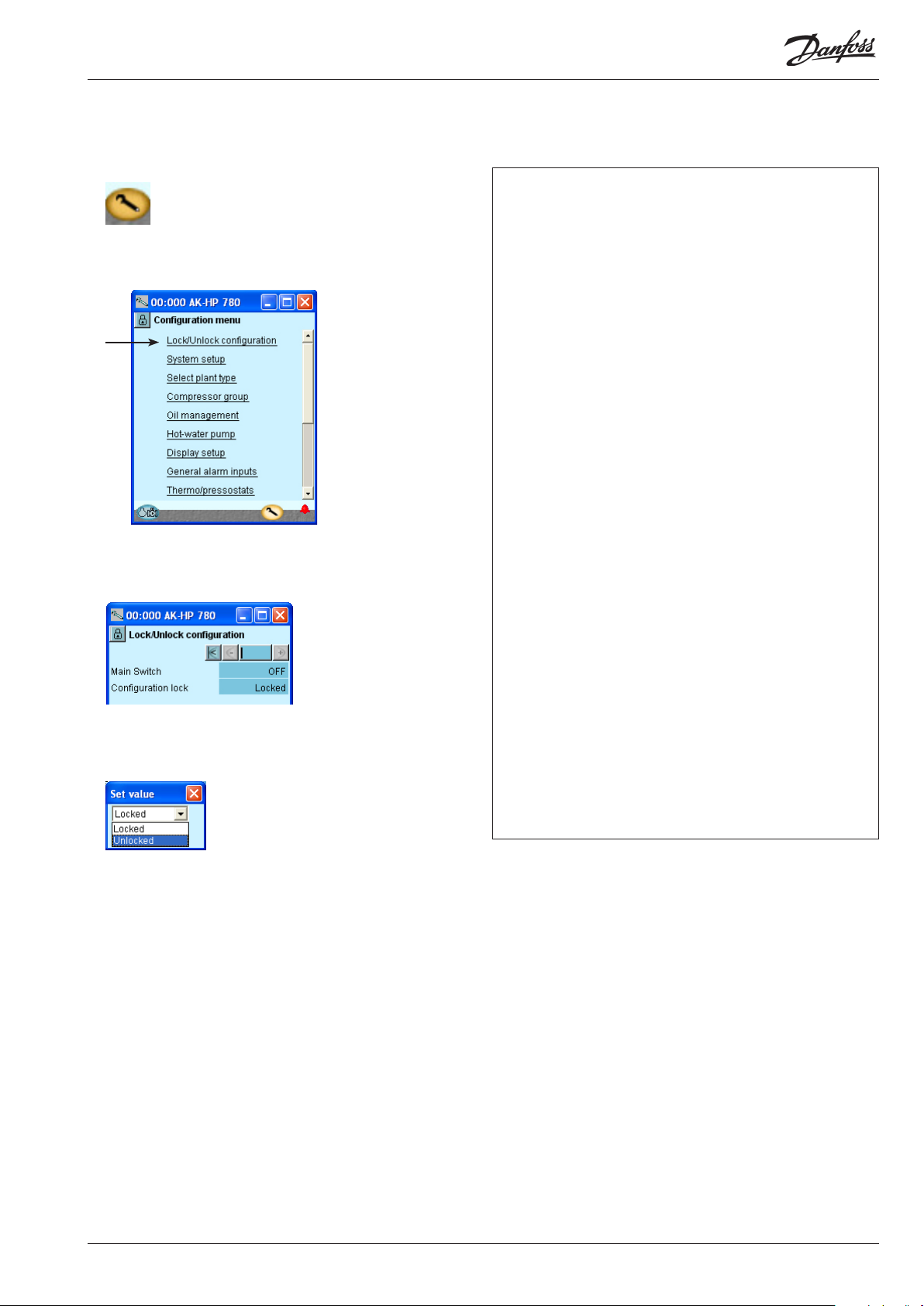

Lås op for opsætningen af regulatoren

1. Gå til Opsætningsmenuen

2. Vælg Lås opsætning

Regulatoren kan kun kongureres, når der er "Låst op".

Ændringer af værdier kan ske, når den er låst; men kun for de indstillinger, der ikke skader kongurationen.

3. Vælg Opsætningslås

Tryk på det blå felt med teksten Låst

4. Vælg Åben

Vælg Åben og tryk på OK.

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 47

Opsætning - fortsat

Systemopsætning

1. Gå til Opsætningsmenuen

2. Vælg Systemopsætning

3. Indstil systemindstillinger

Hver systemindstilling kan ændres ved at trykke i det blå felt med indstillingen. Herefter angive værdien for den ønskede indstil ling.

I det første felt kan du skrive, hvad regulatoren skal regulere.

Ved indstilling af tiden kan PC’ens tid overføres til regulatoren. Når regulatoren bliver tilsluttet et netværk vil dato og tid automatisk blive indstillet af systemenheden i netværket. Dette gælder også skift mellem sommer- og vintertid.

48 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Opsætning - fortsat

Indstil anlægstype

1. Gå til Opsætningsmenuen

2. Vælg anlægstype

Tryk på linien Vælg anlægstype.

3. Indstil anlægstype

4. Indstil Fælles funktioner

Når anlægstypen skal indstilles, kan det ske på to måder: Enten

Quick setup

Eller

Alle valg kan foretages på de følgende sider. Her i eksemplet vælger vi denne opsætningsmåde, så vi kommer igennem beskrivelserne til funktionerne.

Her kan du vælge imellem en række forud denerede kombinationer, som samtidig fastlægger tilslutningsstederne. Sidst i manualen er der en oversigt over mulighederne og tilslutningsstederne.

Efter indstilling af denne funktion, vil regulatoren lukke ned og genstarte. Efter genstarten vil en masse indstillinger være foretaget. Herunder tilslutningsstederne. Fortsæt indstillingene og kontrollér værdierne. Ændrer du på nogle af indstillingerne vil de nye indstillinger være gældende.

Yderligere indstillinger: Ekstern hovedafbryder til Ja Anvend alarmudgang til Høj. (Ved “Høj” aktiveres relæet kun ved højprioritetsalarmer.)

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 49

Opsætning - fortsat

Indstil styring af sugegruppe

1. Gå til Opsætningsmenuen

2. Vælg Sugegruppe

3. Indstil værdierne for referencen

Tryk på +-knappen for at gå videre til næste side.

4. Indstil værdierne for kapacitetsreguleringen

Opsætningsmenuen i Service Tool’et vil nu ændre sig. Den viser de mulige indstillinger for den valgte anlægstype.

I vores eksempel vælger vi:

- Setpunkt = 60°C

- Natsænkningsværdi = 5 K. Indstillingerne er vist her i billedet.

Der er ere bagvedliggende sider. Det er indikeret i dette felt, hvor den sorte bjælke viser på hvilken af siderne, der er i fokus. Skift imellem siderne foregår med + knappen og - knappen.

I vores eksempel vælger vi:

- 4 kompressorer

- Kølemiddel = R744

- Best t

Hvis du vil vide mere om de forskellige indstillingsmuligheder, er de nævnt herunder. Tallet refererer til tallet og billedet i venste kolonne. I billedet vises kun de indstillinger og udlæsninger, der er nødvendige for en given opsætning.

3 - Reference

Reference = setpunkt + natforskydning + oset fra eksternt 0-10 V signal. Indstilling ( -80 til +120°C) Setpunkt for den ønskede Sctrl temperatur i °C.

Oset via Ext. indgang

Indstil om der skal benyttes et eksternt 0-10 V signal. Oset ved max. signal (-100 til +100 °C) Forskydningsværdien ved max. signal (10 V). Oset ved min. signal (-100 til +100 °C) Forskydningsværdien ved min. signal (0 V). Oset lter (10 - 1800 s) Her indstilles hvor hurtigt en ændring i referencen må slå igennem.

Nat forskydning via DI

Vælg, om en digital indgang er nødvendig for aktivering af natten drift. Natdrift kan alternativt styres via interne ugeskema eller via et netværkssignal Nat forskydning (-25 - 25 K) Forskydning af fordampertrykket under natdrift (indstilles i Kelvin) Max reference (-50 til +80 °C) Max. tilladelige sugetryksreference Min reference (-80 to +25 °C) Min. tilladelige sugetryksreference.

4 - Kompressor kombination

Her vældes en af de mulige kombinationer

Antal kompressorer

Indstil antallet af kompressor

Aastninger

Indstil antallet af aastningsventiler

Reguleringsføler

= Sctrl

P0 kølemiddel

Vælg kølemiddel

P0 kølemiddelfaktor K1, K2, K3

Benyttes kun, hvis kølemidlet ikke kan vælges fra listen (kontakt Danfoss for information)

Koblingsmønster

Vælg koblingsmønster for kompressorerne Sekventielt: Først ind sidst ud (FILO) Cyklisk: Udligning af køretid (FIFO) Best t: Bedst mulig kapacitetstilpasning (mindst mulig kapacitetsspring)

Indspr. Varmeveksler

Vælg om der skal være et udgangsignal til start/stop af væskeindsprøjtning i en kaskade varmeveksler VSD min hastighed (0.5 – 60.0 Hz) Min. hastighed, hvor kompressoren skal udkobles VSD start hastighed (20.0 – 60.0 Hz) Minimum hastighed når kompressoren skal starte (skal indstilles til en højre værdi end “VSD min. hastighed”) VSD max hastighed (40.0 – 120.0 Hz) Højest tilladte hastighed for kompressoren

VSD sikkerhedsovervågning

Vælges, hvis der ønskes en indgangs til overvågning af frekvensomformeren

Last begrænsning

Vælg det antal indgange, der skal benyttes ved lastbegrænsning

Last begrænsning 1

Indstil den max. tilladelig kapacitet, når der modtages signal på indgang 1

Last begrænsning 2

Indstil den max. tilladelig kapacitet, når der modtages signal på indgang 2

50 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Opsætning - fortsat

Tryk på +-knappen for at gå videre til næste side.

5. Indstil værdierne for kompressorernes kapacitet

Tryk på +-knappen for at gå videre til næste side.

6. Indstil værdierne for hovedtrin og aastninger

I vores eksempel er der ingen aastninger og derfor ingen ændringer.

Overstyringsgrænse P0

Der tillades uhindret lastbegrænsning under værdien. Kommer P0 over værdien startes en tidsforsinkelse. Udløber tidforsinkelsen, afmeldes lastbegrænsningen

Overstyringsforsinkelse 1

Max. tid for kapacitetsbegrænsning, hvis P0 ligger for højt

Overstyringsforsinkelse 2

Max. tid for kapacitetsbegrænsning, hvis P0 ligger for højt

Vis avanceret indstillinger

Vælg om de avancerede indstillinger skal være synlige Kp Po (0,1 – 10,0) Forstærkningsfaktor for PI-reguleringen Min. kapacitetsændring (0 – 100 %) Indstil den minimum kapacitetsændring, der skal være før kapacitetsfordeleren ud- eller indkobler kompressorer

Minimer antal koblinger

Reguleringszonen kan variere i forbindelse med ud- og indkoblinger. Se afsnit 5. Køretid første trin (15 – 900 s) Tid efter opstart, hvor kapaciteten er begrænset til 1. trin

Aastningmetode

Vælg om en eller to kapacitetsstyrede kompressorer må være aastet ad gangen

5 - Kompressorer

Her deneres kompressorernes kapacitetsfordeling. Kapacitetsindstillingen er også bestemt af indstillingerne i "kompressor anvendelse" og "Koblingsmønster". Nominel kapacitet (0,0 – 100000,0 kW) Indstil kompressorens nominelle kapacitet. Hastighedsstyrede kompressorer skal have indstillet den nominelle værdi ved dens netfrekvens (50/60 Hz).

Aastninger

Antal aastningsventiler for hver kompressor (0 - 3)

6 - Kapacitetsfordeling

Indstillingen afhænger af kompressorkombination og koblingsmønster. Hovedtrin Indstil den nominelle kapacitet af hovedtrin (indstilles i procent af den pågældende kompressors nominelle kapacitet) 0 - 100%.

Aastning

Udlæsning af kapacitet på hver aastning 0 – 100%

Tryk på +-knappen for at gå videre til næste side.

7. Indstil værdier for sikker drift

I vores eksempel vælger vi:

- Sikkerhedsgrænse for højt trykrørstemperatur = 120°C

- Sikkerhedsgrænse for højt dischargestryk = 50°C

- Sikkerhedsgrænse for lavt sugetryk = -2°C

- Alarmgrænse for højt sugetryk = 10°C

- Alarmgrænser for henholdsvis min. og max. overhedning = 5 og 35 K.

7 - Sikkerhed Nødkapacitet dag

Ønsket indkoblet kapacitet ved dagdrift I tilfælde af nøddrift som følge af fejl på sugetryksføler/medietemperaturføler

Nødkapacitet nat

Ønsket indkoblet kapacitet ved natdrift I tilfælde af nøddrift som følge af fejl på sugetryksføler/medietemperaturføler

Sd max begrænsning

Max. værdi for trykgastemperaturen 10 K under grænsen reduceres kompressorkapaciteten og hele pumpekapaciteten indkobles. Overskrides grænsen udkobles hele kompressorkapaciteten

Pd Max grænse

Max. værdi for dischargetrykket i °C. 3 K under grænsen indkobles hele pumpekapaciteten og kompressorkapaciteten reduceres. Overskrides grænsen udkobles hele kompressorkapaciteten.

Pd Max alarm forsinkelse

Forsinkelsestid for alarmen Pd max grænse

P0 grænse

Reguleringsparameter, der sikrer mod for lavt et sugetryk

P-bånd (over P0 grænsen)

Reguleringsparameter, der sikrer mod for lavt et sugetryk

P0 Min grænse

Min. værdi for sugetrykket i °C. Underskrides grænsen udkobles hele kompressorkapaciteten.

P0 Max alarm

Alarmgrænse for højt sugetryk P0.

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 51

Opsætning - fortsat

Tryk på +-knappen for at gå videre til næste side.

8. Indstil kompressorovervågningen

Tryk på +-knappen for at gå videre til næste side.

9. Indstil tider for kompressordriften

I vores eksempel anvendes:

- Fælles højtrykspressostat for alle kompressorer.

- En generel sikkerhedsovervågning for hver kompressor.

(De resterende kunne være valgt, hvis der var krav om en specik sikkerhedsautomatik for hver kompressor.)

Indstil min. o-tid for kompressorrelæet. Indstil min. on-tid for kompressorrelæet. Indstil hvor tit kompressoren må starte.

P0 Max forsinkelse

Forsinkelsestid inden alarm for højt sugetryk P0. Sikkerhedsgenstartstid Fælles forsinkelsestid inden genstart af kompressorer. (Gælder for funktionerne: "Sd max limit", "Pd max limit" og "P0 min limit").

SH Min alarm

Alarmgrænse for min. overhedning I sugeledning.

SH Max alarm

Alarmgrænse for max. overhedning I sugeledning. SH alarmforsinkelse Forsinkelsestid inden alarm for min/max overhedning i sugeledning.

8 - Kompressor sikkerhed Fælles beskyttelse

Vælg om der ønskes en overordnet fælles sikkerhedsindgang for alle kompressorer. Aktiveres alarmen udkobles alle kompressorer.

Olietryk beskyttelse m.f.

Her deneres om der skal tilsluttes en sådan beskyttelse. Ved "Generel" er det et signal fra hver kompressor.

9 - Minimum driftstider

Her indstilles der driftstider så "pjat-kørsel" kan undgås. Genstartstid er tiden imellem to på hinanden følgende starter.

10 - Sikkerhedstimere Forsinkelsestid

Tidsforsinkelse fra udfald af sikkerhedsautomatik og indtil kompressoren fejlmeldes. Denne indstilling er fælles for alle sikkerhedsindgange for den pågældende kompressor

Genstartsforsinkelse

Minimumtid en kompressor skal være OK efter en sikkerhedsudkobling. Derefter må den starte igen.

Tryk på +-knappen for at gå videre til næste side.

10. Indstil tider for sikkerhedsudkoblinger

Tryk på +-knappen for at gå videre til næste side.

11 - Diverse

(Pt. er der ingen funktioner.)

Indstillingerne er kun gældende for relæet, der kobler kompressormotoren. De gælder ikke for aastninger.

Hvis restriktionerne overlapper hinanden, vil regulatoren anvende den længste restriktionstid.

11. Indstil diverse funktioner

I vores eksempel benytter vi ikke funktionerne

52 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Opsætning - fortsat

Indstil oliestyringen

1. Gå til Opsætningsmenuen

2. Vælg Oliestyring

3. Indstil kølekredsen

4. Indstil reguleringsmåder

Tryk på +-knappen for at gå videre til næste side.

I vores eksempel vælges oliestyring

I vores eksempel benytter vi ikke sikkerhedsrelæer.

I eksemplet ønsker vi styring af oliebeholderen. Styringen sker med en pressostat. Her vælger vi en pressostat. Pressostaten skal indstilles således:

- Vælg tryktransmitter Når trykket falder i beholderen, skal ventilen åbne

- Indstil trykket, hvor ventilen skal åbne. Her til 30 bar.

- Indstil trykket, hvor ventilen igen skal være helt lukket. Her til 35 bar.

I eksemplet har vi to niveaukontakter i beholder. Både en høj og en lav.

4 Oliestyring

Vælg om der skal ske oliestyring.

Oil control safety relay

Hvis denne indstilling vælges til YES, vil der blive reserveret et sikkerhedsrelæ til hver kompressor. Relæets klemmer forbindes i serie med kompressorrelæet. Relæet kan hermed bryde (stoppe kompressoren), hvis der registreres mangel på olie, når kompressoren tvangsstyres. (Tvangsstyres til ON med indstillingen "Manuel" eller med "omskifteren" på et udvidelsesmodul.) Danfoss anbefaler, at funktionen benyttes, så der ikke opstår kompressorhavari pga. manglende omtanke. (For overskueligheden er funktionen ikke benyttet i eksemplet.)

Oliebeholder

Vælg om der skal ske regulering af trykket i en oliebeholder.

Niveauføler oliebeholder

Dener hvilke niveaufølere der ønskes. Høj / Lav / Både høj og lav

Niveaualarmforsinkelse

Forsinkelsestid for niveaualarm

Input for pressure build

Vælg om trykket styres af en pressostat eller signal fra pulstælling

Comp. per. to start seq.

(Ved pulstælling): Procentværdi af samtlige pulser på de forskellige kompressorer

Pressure buildup seq.

(Ved pulstælling) Vælg imellem: Kun pulser fra HP-kredsen. Både pulser fra HP og LP indgår

Aktuel tryk

Målt værdi

Aktuel tilstand

Status på olieudskilningen

Udkoblingstryk

Beholdertryk, der skal lukke for olie

Indkoblingstryk

Beholdertryk, der skal åbne for olie

Alarmgrænse høj

Registreres et højere tryk afsendes alarm

Alarmforsinkelse høj grænse

Tidsforsinkelse for alarmen

Alarmtekst høj

Skriv en tekst for alarmen

Alarmgrænse lav

Registreres et lavere tryk afsendes alarm

Alarmforsinkelse lav grænse

Tidsforsinkelse for alarmen

Alarmtekst lav

Skriv en tekst for alarmen

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 53

Opsætning - fortsat

5. Indstil oliestyringen til kompressorerne

Tryk på +-knappen for at gå videre til næste side.

6. Indstil olie-udskilleren

I vores eksempel styres olietilførslen separat til hver enkelt kompressor. Indstillingerne er vist her i billedet. Forløbet er følgende: 20 sekunder efter signal fra niveaukontakten starter olieindsprøjtningen. Her pulseres der 3 gange med 1 minuts mellemrum. Hver puls på 1 sekund. Derefter afventes 20 sekunder. Hvis niveaukontakten ikke har registreret olie på dette tidspunkt, bliver kompressoren stoppet.

I vores eksempel er der kun en enkelt udskiller, som er med én niveaukontakt. Indstillingerne er vist her i billedet. Forløbet er følgende: Når der er signal fra niveaukontakten starter udtømningen til beholderen. Her pulseres der 3 gange med 1 minuts mellemrum. Hver puls på 1 sekund. Hvis niveaukontakten ikke har registreret oliefald på dette tidspunkt, bliver der afgivet en alarm, når forsinkelsestiden er udløbet.

5 Compressor oil setup

Vælg om der er fælles olietilførsel til alle kompressorer på samme tid, eller om hver kompressor skal styres separat.

Oil cycle pre delay

(Prelperiode) Efter stabilt signal fra niveaukontakten i hele forsinkelsestiden startes for oliepulser.

Oil cycle post delay

(Prelperiode) Efter stabilt signal fra niveaukontakten i hele forsinkelsestiden stoppes for oliepulser. (Alarm, hvis niveaukontakten stadig beder om olie.)

Høj oliealarm fors.

Hvis der ikke registreres en aktivering af niveaukontakten inden tiden er gået , bliver der givet alarm (kompressoren bruger ikke olie).

Antal perioder

Antal pulser der skal aktiveres i oliepåfyldningssekvensen

Periodetid

Tiden imellem pulserne

Oil valve open time

Ventilens åbningstid i hver puls.

6 Udskiller

Indstil om der er én fælles udskiller for alle kompressorer eller om der er en udskiller for hver kompressor.

Level detection

Indstil om der skal styres efter "høj" eller både "høj" og "lav" niveaukontakter i udskilleren.

Level alarm delay

Alarm ved anvendelse af niveaukontakt for lavt niveau.

Repeat oil return cycle

Tidsperiode imellem gentagne tømninger af udskilleren hvis niveaukontakten forbliver i højt niveau.

No oil sep. alarm delay

Alarmforsinkelse ved registrering af, at der ikke udskilles olie ("høj" niveaukontakt aktiveres ikke)

No of periods

Antallet af gange hvor ventilen skal åbne i tømmesekvensen

Periode time

Tid imellem åbning af ventilen.

Open time

Ventilens åbningstid.

54 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Opsætning - fortsat

Indstil styring af pumpen

1. Gå til Opsætningsmenuen

2. Vælg pumpe

3. Indstil reguleringsmåde og reference

Tryk på +-knappen for at gå videre til næste side.

3 - Reference Reguleringsføler

S7: Medietemperatur anvendes til regulering

Indstilling

Indstilling af setpunket

Min reference

Min. tilladelig reference

Max reference

Max. tilladelig reference

4 - Kapacitetsregulering Antal pumper

Det er kun muligt at koble med én pumpe.

Overvåg pumpen

Sikkerhedsovervågning af pumpen. Der skal anvendes en digital indgang.

Reguleringsmetode

Vælg reguleringsform for pumpen On/O: Pumpen kobles via en relæudgang Hastighed: Pumpen reguleres via hastighedsregulering (frekvensomformer).

Reguleringsstrategi

Valg af reguleringsstrategi P-bånd: Pumpekapacitet reguleres via P-båndsregulering. P båndet indstilles som ”Proportional bånd Xp” PI-regul.: Pumpekapacitet reguleres via PI regulator.

Kapacitetskurve

Valg af kapacitetskurveform Liniær: Samme forstærkning i hele området Kvadrat: Kvadratisk kurveform, der giver højere forstærkning ved høje belastninger.

VSD start hastighed

Minimum hastighed for start af hastighedsstyring (Skal indstilles højere end “VSD Min. Speed %”)

VSD min hastighed

Minimum hastighed hvorved hastighedsstyring udkobles (lav belastning)

Proportional bånd Xp

Proportional bånd for P/PI regulator

Integrationstid Tn

Integrations tid for PI regulator

VSD sikkerhedsovervåg.

Valg af sikkerhedsovervågning af frekvensomformer. Der anvendes en digital indgang til overvågning af frekvensomformeren.

4. Indstil værdier for kapacitetsreguleringen

I vores eksempel vælger vi speed.

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 55

Opsætning - fortsat

Opsæt Display visning

1. Gå til Opsætningsmenuen

2. Vælg Display setup

3. Denér hvilke udlæsninger der skal være på de enkelte udgange

I vores eksempel er der ikke benyttet separate displays. Indstillingen er her medtaget til orientering.

3 - Display opsætning

Display

På de re udgange kan der udlæses følgende. Komp. reguleringsføler P0 P0 bar (abs) Sctrl Ss Sd Kond. reguleringsføler Pd Pd bar (abs) S7

Udlæsningsenhed

Vælg om udlæsninger skal ske i SI enheder (°C og bar) eller (US-enheder °F og psi)

56 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Opsætning - fortsat

Opsæt Generelle alarmindgange

1. Gå til Opsætningsmenuen

2. Vælg Generelle alarmindgange

3. Denér de ønskede alarmfunktioner

I vores eksempel vælger vi én alarmfunktion til overvågning af væskeniveauet i receiveren. Vi har derefter valgt navn til alarmfunktionen og til alarmteksten.

3 - Generelle alarmindgange

Funktionen kan anvendes til overvågning af alle former for digitale signaler. Antal indgange Indstil antallet af digitale alarmindgange For hver indgangs indstilles

• Navn

• Forsinkelsestid for DI alarmen (fælles værdi for alle)

• Alarmtekst

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 57

Opsætning - fortsat

Opsæt separate termostatfunktioner

1. Gå til Opsætningsmenuen

2. Vælg Termostater

3. Denér de ønskede termostatfunktioner

I vores eksempel vælger vi én termostatfunktion til styring af temperaturen i kompressorrummet.

Vi har derefter valgt navn til funktionen.

3 - Termostater

De generelle termostater kan anvendes til overvågning af de temperaturfølere, der anvendes, samt 4 ekstra temperaturfølere. Hver termostat har sin egen udgang til styring af ekstern automatik. Antal indgange Indstil antallet af generelle termostater For hver termostat indstilles

• Navn

• Hvilken føler der tilknyttes Aktuel temp. Temperaturmåling på den føler, der er tilknyttet termostaten

Aktuel tilstand

Aktuel status på termostatudgangen

Udkoblingstemp.

Udkoblingsværdi for termostaten

Indkoblingstemp.

Indkoblingsværdi for termostaten

Alarm grænse høj

Høj alarmgrænse

Alarm fors. høj

Forsinkelsestid for høj alarm

Alarmtekst høj

Angiv alarmtekst for høj alarm

Alarm grænse lav

Lav alarmgrænse

Alarm fors. lav

Forsinkelsestid for lav alarm

Alarmtekst lav

Angiv alarmtekst for lav alarm

4. Denér de ønskede pressostatfunktioner

4 - Pressostater

Indstillinger er som ved termostater.

Via +-knappen kan du komme til lignende indstillinger for pressostatfunktioner.

58 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Opsætning - fortsat

Opsæt separate spændingssignalfunktioner

1. Gå til Opsætningsmenuen

2. Vælg generelle spændingsindgange

(I vores eksempel benytter vi ikke funktionen)

3. Denér de ønskede navne og værdier, der tilknyttes signalet

I vores eksempel benytter vi ikke funktionen, så billedet er medtaget til orientering. Navnet på funktionen kan være xx og længere ned i billedet kan alarmteksterne skrives). Værdierne “Min. - og Maks. udlæsning” er dine indstillinger, der repræsenterer spændingsområdets nedre og øvre værdi. Fx 2 V og 10 V. (Spændingsområdet vælges under I/O-Opsætning.) For hver spændingsindgang, der deneres, vil regulatoren reservere en relæudgang i I/O-opsætningen. Det er ikke nødvendigt, at denere dette relæ hvis der kun er ønske om en alarmmeddelelse via datakommunikationen.

3 - Spændingsindgange

De generelle volt indgange kan anvendes til overvågning af eksterne spændingssignaler. Hver volt indgang har sin egen udgang til styring af ekstern automatik. Antal volt indgange Indstil antallet af generelle spændingsindgange For hver indgang 1-5 angives:

Navn Aktuel værdi

= udlæsning af målingen Aktuel tilstand = udlæsning af udgangens status Min. udlæsning Angiv udlæsningsværdi ved min. spændingssignal Max. udlæsning Angiv udlæsningsværdi ved max. spændingssignal Udkoblingsgrænse Udkoblingsværdi for udgang (skaleret værdi) Indkoblingsgrænse Indkoblingsværdi for udgang (skaleret værdi) Udkoblingsfors. Tidsforsinkelse for udkobling Indkoblingsfors. Tidsforsinkelse ved indkobling Alarm grænse høj Høj alarmgrænse Alarm fors. høj Forsinkelsestid for høj alarm Alarmtekst høj Angiv alarm tekst for høj alarm Alarm grænse lav Lav alarmgrænse

Alarm fors. lav

Forsinkelsestid for lav alarm Alarmtekst lav Angiv alarmtekst for lav alarm

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 59

Opsætning - fortsat

Opsæt ind- og udgange

1. Gå til Opsætningsmenuen

2. Vælg I/O opsætning

3. Opsæt Digitale Udgange

Tryk på +-knappen for at gå videre til næste side.

4. Opsæt On/o indgange

Tryk på +-knappen for at gå videre til næste side.

De efterfølgende skærmbilleder vil være afhængig af de tidligere denitioner. Skærmbillederne vil vise hvilke tilslutninger, de tidligere indstillinger vil kræve. Tabellerne er de samme som vist tidligere, men de er nu grupperet ud fra følgende:

• Digitale udgange

• Digitale indgange

• Analoge udgange

• Analoge indgange

Belastning Udgang Modul Punkt Aktiv ved

Magnetventil, olie, Komp. 1 DO1 1 12 ON Magnetventil, olie, Komp. 2 DO2 1 13 ON Magnetventil, olie, Komp. 3 DO3 1 14 ON Magnetventil, olie, Komp. 4 DO4 1 15 ON Magnetventil, olieudskiller DO5 1 16 ON Alarm DO7 1 18 OFF !!! Rumventilator DO8 1 19 ON Kompressor 1 DO1 2 9 ON Kompressor 2 DO2 2 10 ON Kompressor 3 DO3 2 11 ON Kompressor 4 DO4 2 12 ON Startsignal til AKD for pumpen DO5 2 13 ON

!!! Alarmen er inverteret, så der optræder alarm, hvis forsyningsspændingen til regulatoren svigter.

Vi sætter regulatorens digitale udgange op ved at indtaste modul og punkt for tilslutningen. Desuden vælges for hver udgang, om belastningen skal være aktiv, når udgangen er ON eller OFF.

Funktion Indgang Modul Punkt Aktiv ved

Ekstern hovedafbryder AI4 1 4 Sluttet Niveaukontakt, olie, komp.1 AI8 1 8 Sluttet Niveaukontakt, olie, komp.2 AI9 1 9 Sluttet Niveaukontakt, olie, komp.3 AI10 1 10 Sluttet Niveaukontakt, olie, komp.4 AI11 1 11 Sluttet Niveaukontakt, olie, beholder

Høj Niveaukontakt, olie, beholder

Lav Niveaukontakt, olie, Udskiller AI3 2 3 Sluttet Niveaukontakt, CO2 receiver AI4 2 4 Åben Reset af kompressorstop AI5 2 5 Pulstryk Kompressor 1 sikkerhedskreds DI1 3 1 Åben Kompressor 2 sikkerhedskreds DI2 3 2 Åben Kompressor 3 sikkerhedskreds DI3 3 3 Åben Kompressor 4 sikkerhedskreds DI4 3 4 Åben Kompressorernes fælles sik-

kerhedskreds

AI1 2 1 Sluttet

AI2 2 2 Sluttet

DI6 3 6 Åben

Vi sætter regulatorens digitale indgangsfunktioner op ved at indtaste modul og punkt for tilslutningen. Desuden vælges for hver indgang, om funktionen eller alarmen skal være aktiv, når indgangen er Sluttet eller Åben. Her er valgt Åben for alle sikkerhedskredsene. Dvs. regulatoren modtager signal under normaldrift og vil registrerer det som en fejl, hvis signalet brydes.

3 - Udgange

De mulige funktioner er følgende: Kompressor 1 Aastning 1-1 Aastning 1-2 Aastning 1-3

Kompressor. 2-8

Oil sikkerh. komp. 1-8 Olieventil komp. 1-8 Olieventil separat. 1-8 Indspr. Varmeveksler Pump / VSD Alarm Termostat 1 - 5 Pressostat 1 - 5 Volt indgang 1 - 5

4 - Digitale indgange

De mulige funktioner er følgende: Ekst. Hovedafbryder Natforskydning Lastbegrænsning 1 Lastbegrænsning 2 Alle kompressorer: Fælles beskyttelse Komp. 1 Olie beskyttelse Overstrøms beskyttelse Motor temperatur beskyt. Trykgastemp. beskyttelse Afgangstryk beskyttelse Generel beskyttelse VSD Komp. 1 fejl Komp. 2-8 do

Pumpe beskyttelse Reset komp. udeladelse Oliebeholder lav Oliebeholder høj Olieniveau komp.1-8 Olieudskiller lav 1-8 Olieudskiller høj 1-8 DI 1 Alarmindgang DI 2-10 ...

60 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Opsætning - fortsat

5. Opsæt Analoge udgange

Tryk på +-knappen for at gå videre til næste side.

6. Opsæt Analoge Indgangssignaler

Funktion Udgang Modul Punkt Type

AKD kompressorstyring AO1 1 24 0-10

AKD pumpestyring

Føler Indgang Modul Punkt Type

Trykgastemperatur - Sd AI1 1 1 Pt 1000 Sugegastemperatur - Ss AI2 1 2 Pt 1000 Kompressorstyring - Sctrl AI3 1 3 Pt 1000 Pumpestyring - S7 AI5 1 5 Pt 1000

Sugetryk - P0 AI6 1 6

Dischargetryk - Pd AI7 1 7

Termostatføler i maskinrum

- Saux1

Olie beholder, Prec (Paux1) AI8 2 8

AO2 1 25 0-10

AKS 205059

AKS 2050159

AI6 2 6 Pt 1000

AKS 2050159

5 - Analoge udgange

De mulige signaler er følgende: 0 -10 V 2 – 10 V 0 -5 V 1 – 5 V

6 - Analoge indgange

De mulige signaler er følgende: Temperaturfølere:

• Pt 1000

• PTC 1000

Tryktransmittere:

• AKS 32, -1 – 6 bar

• AKS 32R, -1 – 6 bar

• AKS 32, - 1 – 9 bar

• AKS 32R, -1 – 9 bar

• AKS 32, - 1 – 12 bar

• AKS 32R, -1 – 12 bar

• AKS 32, - 1 – 20 bar

• AKS 32R, -1 – 20 bar

• AKS 32, - 1 – 34 bar

• AKS 32R, -1 – 34 bar

• AKS 32, - 1 – 50 bar

• AKS 32R, -1 – 50 bar

• AKS 2050, -1 – 59 bar

• AKS 2050, -1 – 99 bar

• AKS 2050, -1 – 159 bar

• User dened (kun ratiometrisk, trykområdets min og max. værdi skal indstilles)

Sctrl kompressorstyring P0 sugetryk Ss sugegas Sd trykgas Pd dischargetryk S7 beholdertemperatur Ext. Ref. Signal

• 0 – 5 V,

• 0 -10 V Saux 1 - 4 Paux 1 - 3 Volt indgang 1 - 5

• 0 -5 V,

• 0 -10 V,

• 1 – 5 V,

• 2 – 10 V

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 61

Opsætning - fortsat

Indstil alarmprioriteter

1. Gå til opsætningsmenuen

2. Vælg Alarmprioriteter

3. Indstil prioriteter for Sugegruppen

Der er tilknyttet en alarm til virkelig mange funktioner. Dit valg af funktioner og indstillinger har åbnet op for alle de alarmer, der er aktuelle. De bliver vist med tekst i de tre billeder. Alle de alarmer der kan opstå, kan indstilles til en given prioritet:

• “Høj” er den vigtigste

• “Kun log” er den laveste

• “Afbrudt” giver ingen action Samhørigheden mellem indstilling og action kan ses her i skemaet.

Indstilling Log Alarmrelævalg Net-

Ingen Høj Lav - Høj Høj X X X X 1 Middel X X X 2 Lav X X X 3 Kun log X Afbrudt

Se også alarmtekster side 102

værk

AKM dest.

Tryk på +-knappen for at gå videre til næste side.

4. Indstil alarmprioriteter for pumpen

I vores eksempel vælger vi de indstillinger, der er vist her i billedet.

62 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Opsætning - fortsat

Tryk på +-knappen for at gå videre til næste side.

5. Indstil alarmprioriteter for termostater og ekstra Digitale signaler

I vores eksempel vælger vi de indstillinger, der er vist her i billedet

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 63

Opsætning - fortsat

Lås opsætningen

1. Gå til Opsætningsmenuen

2. Vælg Lås opsætning

3. Lås opsætningen

Tryk i feltet ud for Opsætningslås. Vælg Låst. Tryk på OK. Opsætningen af regulatoren er nu låst. Vil du herefter foretage ændringer i regulatorens opsætning, skal du huske først at åbne for opsætningen.

Regulatoren vil nu foretage en sammenligning af valgte funktioner og denerede ind- og udgange. Resultatet ses i næste afsnit, hvor opsætningen kontrolleres.

64 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Opsætning - fortsat

Kontrollér opsætningen

1. Gå til Opsætningsmenuen

2. Vælg I/O opsætning

3. Kontrollér opsætningen af Digitale Udgange

Denne kontrol kræver at opsætningen er låst.

(Først når opsætningen låses, bliver alle indstillinger for ind- og udgange aktive.)

Der er fejl, hvis du ser følgende:

Opsætningen af de Digitale udgange ser ud som den skal i følge den udførte fortrådning.

Et 0 - 0 ud for en deneret funktion. Hvis en indstilling er gået tilbage til 0-0, skal du kontrollere opsætningen igen. Fejlen kan skyldes følgende:

• Der er blevet valgt en kombination af et modulnummer og et punktnummer, som ikke ndes.

• Det valgte punktnummer på det valgte modul var sat op til noget andet.

Fejlen rettes ved at sætte udgangen rigtigt op.

Husk at opsætningen skal låses op inden du kan ændre modul- og punktnummer.

Tryk på +-knappen for at gå videre til næste side.

4. Kontrollér opsætningen af Digitale Indgange

Tryk på +-knappen for at gå videre til næste side.

Opsætningen af de Digitale indgange ser ud som den skal i følge den udførte fortrådning.

Indstillingerne vises med RØD baggrund. Hvis en indstilling er gået i rødt, skal du kontrollere opsætningen igen. Fejlen skyldes følgende:

• Indgangen eller udgangen er blevet sat op; men opsætningen er senere blevet ændret, så den ikke længere skal anvendes.

Problemet rettes ved at indstille modulnummer til 0 og punktnummer til 0.

Husk at opsætningen skal låses op inden du kan ændre modul- og punktnummer.

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 65

Opsætning - fortsat

5. Kontrollér opsætningen af Analoge Udgange

Tryk på +-knappen for at gå videre til næste side.

6. Kontrollér opsætningen af Analoge Indgange

Opsætningen af den Analoge udgang ser ud som den skal i følge den udførte fortrådning.

Opsætningen af de Analoge indgange ser ud som den skal i følge den udførte fortrådning.

66 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Kontrol af tilslutninger

1. Gå til Opsætningsmenuen

2. Vælg I/O status og manuel

3. Kontrollér Digitale Udgange

Inden styringen startes kontrollerer vi, at alle ind- og udgangene er blevet tilsluttet som forventet.

Denne kontrol kræver at opsætningen er låst.

Ved hjælp af den manuelle styring af hver udgang kan det kontrolleres, om udgangen er tilsluttet korrekt:

AUTO Udgangen styres af regulatoren

MAN OFF Udgangen er tvangs styret til OFF

MAN ON Udgangen er tvangs styret til ON

Tryk på +-knappen for at gå videre til næste side.

4. Kontrollér de Digitale Indgange

Tryk på +-knappen for at gå videre til næste side.

Afbryd sikkerhedskredsen for kompressor 1. Kontrollér, at lysdiode DI1 på udvidelsesmodulet (modul 3) slukker.

Kontrollér at værdien for alarmen for sikkerhedsovervågningen af kompressor 1 skifter til ON. De øvrige digitale indgange kontrolleres på samme måde.

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 67

Kontrol af tilslutninger - fortsat

5. Kontrollér de Analoge udgange

Indstil styringen af udgangen til manuel Tryk i Omsk. feltet Vælg Man. Tryk på OK.

Tryk i Værdi feltet Vælg for eksempel 50%. Tryk på OK.

På udgangen kan herefter måles den forventede værdi: Her i eksemplet 5 V.

Eksempler på sammenhæng imellem et deneret udgangssignal og en manuel indstillet værdi.

Denition Indstilling

0 % 50 % 100 %

0 - 10 V 0 V 5 V 10 V 1 - 10 V 1 V 5,5 V 10 V 0 - 5 V 0 V 2,5 V 5 V 2 - 5 V 2 V 3,5 V 5 V

6. Sæt styringen af udgangen tilbage til automatisk

Tryk på +-knappen for at gå videre til næste side.

7. Kontrollér de analoge indgange

Kontroller at alle følere viser fornuftige værdier.

I vores tilfælde har vi ingen værdier. Det kan skyldes følgende:

• Føleren er ikke tilsluttet

• Føleren er kortsluttet

• Punkt- eller modulnummeret er ikke sat rigtigt op

• Opsætningen er ikke låst.

68 Varmepumperegulator RS8GF201 © Danfoss 2015-08 AK-HP 780

Kontrol af indstillinger

1. Gå til oversigtsbilledet

2. Vælg sugegruppe

Inden styringen startes kontrollerer vi, at alle indstillinger er som forventet.

Oversigtsbilledet vil nu vise en linie for hver af de overordnede funktioner. Bag ved hvert ikon ligger en række skærmbilleder med de forskellige indstillinger. Det er alle disse indstillinger, der skal kontrolleres.

3. Gå videre igennem alle de enkelte billeder for sugegruppen

Skift billeder med +-knappen. Husk indstillingerne nederst på siderne — dem der kun kan ses via ”Scroll-bar’en”

4. Sikkerhedsgrænser

5. Gå tilbage til oversigtsbilledet

Den sidste af siderne indeholder sikkerhedsgrænser og genstartstider

6. Vælg pumpen

AK-HP 780 Varmepumperegulator RS8GF201 © Danfoss 2015-08 69

Kontrol af indstillinger - fortsat

7. Gå videre igennem alle de enkelte billeder for pumpen

Skift billeder med +-knappen. Husk indstillingerne nederst på siderne — dem der kun kan ses via ”Scroll-bar’en”

8. Sikkerhedsgrænser

Den sidste af siderne indeholder referenceindstillinger

9. Gå tilbage til oversigtsbilledet og videre til termostatgruppen

Kontrollér indstillingerne

10. Gå tilbage til oversigtsbilledet og videre til presso-

statgruppen

Kontrollér indstillingerne

11. Gå tilbage til oversigtsbilledet og videre til De

generelle alarmindgange

Kontrollér indstillingerne

12. Kontrollen af opsætningen er færdig.

Skemafunktion

1. Gå til Opsætningsmenuen

2. Vælg skemafunktion

3. Indstil skemaet

Inden styringen startes, vil vi indstille skemafunktionen til natsænkning af referencen. I andre tilfælde, hvor regulatoren installeres i et netværk med en systemenhed, kan denne indstilling foretages i systemenheden, som så sender et dag/natsignal til regulatoren.

Tryk på en ugedag og indstil tiden for dagperioden. Fortsæt med de øvrige dage. Her i billedet er vist et helt ugeforløb.

Installering i LON netværk

1. Indstil adresse (her til 3)

Drej den højre adresseomskifter så pilen kommer til at pege på 3. Pilen i de to øvrige adresseomskiftere skal pege på 0.

2. Tryk på Service Pin

Tryk Service Pin knappen ned og hold den nede indtil Service Pin lysdioden lyser.

Regulatoren skal ernovervåges via et netværk. I dette netværk giver vi regulatoren adressen 3. Den samme adresse må ikke bruges af mere end en regulator i det samme netværk.

Krav til systemenheden

Systemenheden kan være en gateway type AKA 245 med softwareversion 6.0 eller højere. Den kan håndtere op til 119 stk. AK-regulatorer.

3. Vent på svar fra systemenheden

Afhængigt af størrelsen af net værket kan der gå indtil et minut inden re gulatoren modtager svar på om den er blevet installeret i netværket. Når den er blevet installeret begynder Status lysdioden at blinke hurtigere end normalt (en gang hvert halve sekund). Dette vil den fortsætte med i ca. 10 min.

4. Foretag ny login via Service Tool’et

Hvis du har haft Service Tool’et tilsluttet til regulatoren mens du har installeret den i netværket, skal du foretage en ny login til regulatoren via Service Tool’et.

Eller den kan være en AK-SM 720. Den håndterer op til 200 AK-regulatorer.

Hvis der ikke kommer et svar fra systemenheden

Hvis Status lysdioden ikke begynder at blinke hurtigere end normalt er regulatoren ikke blevet installeret i netværket. Årsagen hertil kan være en af følgende:

Adressen er indstillet forkert:

Adressen 0 kan ikke bruges. Er systemenheden i netværket en AKA 243B Gateway kan kun adresserne fra 1 til 10 bruges.

Den valgte adresse bruges i forvejen af en anden regulator eller enhed i netværket:

Adresseindstillingen skal ændres til en anden (ledig) adresse.

Fortrådningen er ikke udført korrekt: Termineringen er ikke udført korrekt:

Kravene til Datakommunikation er beskrevet i dokumentet: “Datakommunikationsforbindelser til ADAP-KOOL® Køleanlægsstyringer” RC8AC..

Første start af styring

Kontrollér alarmer

1. Gå til oversigtsbilledet

Tryk på den blå oversigtsknap med kompressoren og pumpen nederst til venstre på skærm billedet.

2. Gå til Alarmlisten

Tryk på den blå knap med alarm-klokken nederst på skærmbilledet.

3. Kontrollér aktive alarmer

I vores tilfælde har vi en stribe alarmer — dem rydder vi lige op i, så vi kun får de aktuelle.

4. Fjern afgåede alarmer fra alarmlisten

Tryk på det røde kryds for at erne afgåede alarmer fra alarmlisten.

5. Kontrollér aktive alarmer igen

I vores tilfælde er der stadig en aktiv alarm, fordi styringen er stoppet. Denne alarm skal være aktiv, når styringen ikke er startet. Så vi er nu klar til at starte styringen.

Vær opmærksom på, at anlægsalarmer ikke vil optræde, når hovedafbryderen står på OFF. Kommer der aktive alarmer, når styringen startes, bør årsagen til disse ndes og rettes.

Første start af styring - fortsat

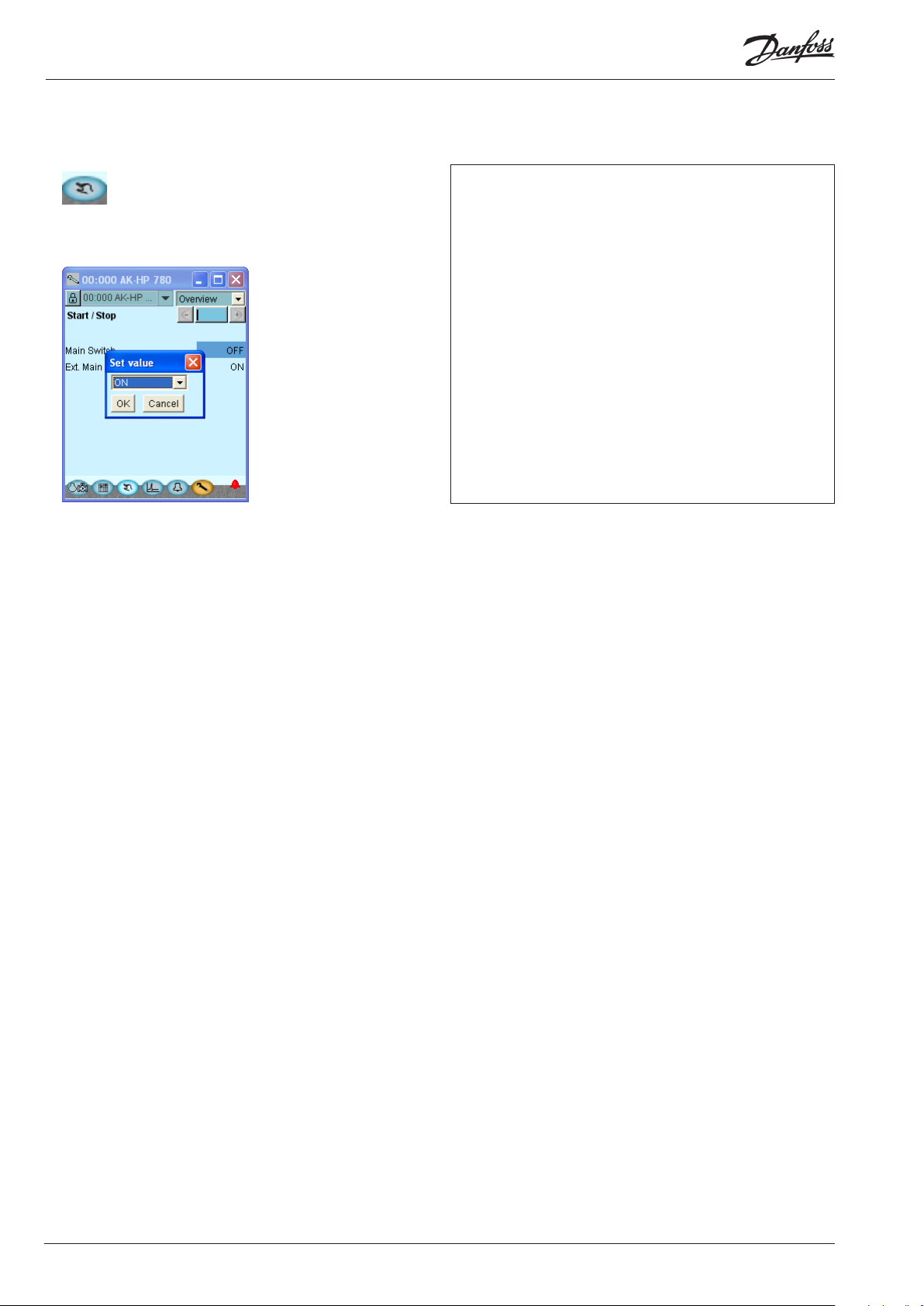

Start styringen

1. Gå til Start/Stop billedet

Tryk på den blå betjeningsknap nederst på skærmbilledet.

2. Start styringen

Tryk i feltet ud for Hovedaf bryder. Vælg ON. Tryk på OK. Regulatoren starter nu styringen af kompressorerne og blæserne.

NB: Styringen startes først, når både den interne og den eksterne afbryder er "ON".

Manuel kapacitetsregulering

1. Gå til oversigtsbilledet

2. Vælg sugegruppe

Tryk på sugegruppe-knappen for den sugegruppe, der skal regu-

leres manuelt.

Tryk på +-knappen for at gå videre til næste side.

3. Indstil kapacitetsstyring til manuel

Hvis du får behov for manuelt at kapacitetsregulere kompressorerne kan du anvende følgende procedure:

ADVARSEL! Hvis du tvangstyrer kompressorerne bliver oliestyringen sat ud af drift. Det kan medføre kompressorhavari. (Hvis fortrådningen af kompressorerne indeholder sikkerhedsrelæer, vil overvågningen fortsat være til stede. Se reguleringsfunktioner.)

4. Indstil kapaciteten i procent

Tryk i det blå felt ud for Manuel kapacitet.

Tryk i det blå felt ud for Omskifter kap. styring. Vælg MAN. Tryk på OK.

Indstil kapaciteten til den ønskede procentsats. Tryk på OK.

Opsætning - fortsat

5. Reguleringsfunktioner

Dette afsnit beskriver hvordan de forskellige funktioner virker

Sugegruppe

Reguleringsføler

Som reguleringsføler anvendes Sctrl.

P0 anvendes til sikkerhedsfunktion mod for lavt sugetryk, og vil sørge for udkobling af kompressorkapacitet.

Håndtering af følerfejl

Ved en fejl på Sctrl-føleren reguleres der videre efter P0-signalet, men efter en reference, der ligger 5 K under den egentlige reference. Hvis der er fejl på både Sctrl og P0, bliver reguleringen stoppet.

Reference

Referencen for reguleringen er Setpunkt + natforskydning + Ext. Ref

Setpunkt

Der indstilles en basisværdi for den ønskede temperatur.

Natforskydning

Med denne funktion kan referencen forskydes med op til 25 K i positiv eller negativ retning. Forskydningen kan aktiveres på 3 måder:

• Signal på en indgang

• Fra en mastergateways overstyringsfunktion

• Intern tidsskema

Overstyring med et 0 - 10 V signal

Ved tilslutning af et spændingssignal til regulatoren kan referencen forskydes. Ved opsætningen deneres hvor stor en forskydning, der skal ske ved max. signal. (10 V) og ved min. signal.

Begrænsning af reference

For at sikre imod for høj eller for lav reguleringsreference skal der indstilles en afgrænsning af referencen.

Ref

Max.

Min.

Tvangsstyring af kompressorkapaciteten i sugegruppen

Der kan foretages en tvangsstyring af kapaciteten, hvor den normale regulering tilsidesættes. Afhængig af den valgte tvangsstyringsform, bliver sikkerhedsfunktionerne annulleret.

Tvangsstyring via overstyring af ønsket kapacitet

Reguleringen indstilles til manuel og ønsket kapacitet indstilles i % af den mulige kompressorkapacitet.

Tvangsstyring via overstyring af digitale udgange

De enkelte udgange kan i software sættes i MAN ON eller MAN OFF. Reguleringsfunktionen tager ikke hensyn hertil, men der udsendes en alarm om at udgangen tvangsstyres.

Tvangsstyring via omskiftere

Hvis tvangsstyringen foretages med omskifterne på fronten af et udvidelsesmodul, registreres dette ikke af reguleringsfunktionen og der afsendes ingen alarmer. Regulatoren kører fortsat og kobler med de øvrige relæer.

Kapacitetsregulering af kompressorer

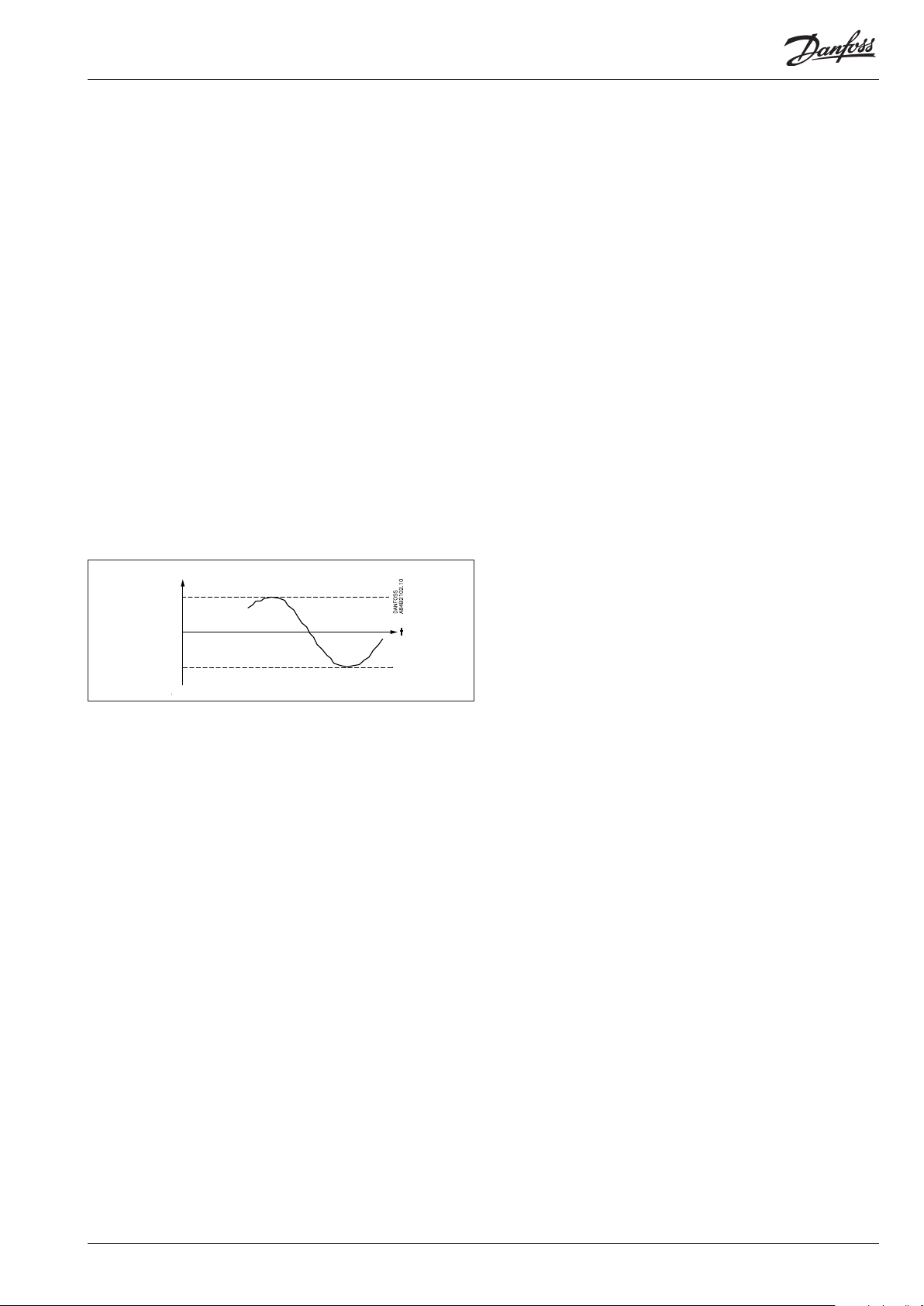

PI-styring og styrezoner

AK-HP 780 kan styre op til 8 kompressorer. Hver kompressor kan have op til 3 aastninger. En eller to af kompressorerne kan udstyres med hastighedsstyring.

Beregningen af den ønskede kompressorkapacitet nder sted ud fra en PI-styring, men opsætningen udføres på samme måde som en neutrale zone, der er opdelt i 5 forskellige styrezoner som vist herunder.

Temperatur Sctrl

Zonernes bredde kan indstilles via indstillingerne “+ Zone K”, “NZ K” og “- Zone K”. Desuden er det muligt at stille zonetimere, som er lig med Tnintegrationstiden for PI-regulatoren, når temperaturen ligger i den pågældende zone (se illustrationen ovenfor).

I “+ Zonen” og “++ Zonen” vil regulatoren normalt sænke den ønskede kapacitet, idet temperaturen ligger over referencen. Men hvis temperaturen falder meget hurtigt, kan den ønskede kapacitet også øges i disse zoner.

I “- Zonen” og “-- Zonen” vil regulatoren normalt øge den ønskede kapacitet, idet temperaturen ligger under referencen. Men hvis temperaturen stiger meget hurtigt, kan den ønskede kapacitet også sænkes i disse zoner.

Ændring af kapacitet

Regulatoren indkobler eller udkobler kapacitet ud fra disse grundregler:

Øger kapaciteten: Kapacitetsfordeleren starter ekstra kompressorkapacitet, så snart den ønskede kapacitet er steget til en værdi, som tillader næste kompressortrin at starte. Med henvisning til nedenstående eksempel – et kompressortrin tilføjes, så snart der er “plads” til dette kompressortrin under den ønskede kapacitetskurve.

Sænker kapaciteten: Kapacitetsfordeleren stopper noget kompressorkapacitet, så snart den ønskede kapacitet er faldet til en værdi, som tillader næste kompressor at stoppe. Med henvisning til nedenstående eksempel – et kompressortrin stoppes, så snart der ikke er mere “plads” til dette kompressortrin over den ønskede kapacitetskurve.

Eksempel: 4 kompressorer af samme størrelse - Kapacitetskurven vil have følgende udseende

Hvis zonetimeren indstilles til en højere værdi, vil PI-regulatoren fungere langsommere i denne zone, mens hvis zonetimeren indstilles lavere, vil PI-regulatoren fungere hurtigere i denne zone.

Forstærkningsfaktoren Kp justeres som parameter. I den neutrale zone må regulatoren kun øge eller sænke sin kapacitet ved hjælp af hastighedsstyring og/eller omkobling af aastningsventiler. I de andre zoner må regulatoren også øge eller sænke kapaciteten ved at starte eller stoppe kompressorer.

Køretid første trin

Ved en opstart skal kølesystemet have tid til at falde til ro inden PI regulatoren overtager reguleringen. Til dette formål er der ved opstart af et anlæg indlagt en kapacitetsbegrænsning således at kun første kapacitetstrin indkobles i en indstillet tidsperiode (Kan indstilles via ”køretid første trin”).

Ønsket kapacitet

Udlæsningen “Requested capacity” (ønsket kapacitet) kommer fra PI-regulatoren, og den viser den faktiske kompressorkapacitet, PIregulatoren ønsker. Ændringshastigheden i den ønskede kapacitet afhænger af, i hvilken zone trykket bender sig, og om hvorvidt trykket er stabilt eller ændrer sig konstant.

Udkobling af sidste kompressor trin: Normalt vil det sidste kompressortrin først blive udkoblet når den ønskede kapacitet er 0% og temperaturen bender sig i ”+ Zone” eller i ”++Zone”.

Integratoren kigger kun på afvigelsen mellem det indstillede punkt og den aktuelle temperatur og øger/sænker den ønskede kapacitet i henhold hertil. Forstærkningsfaktoren Kp kigger på den anden side kun på de midlertidige temperaturændringer.

Dynamisk udvidelse af den neutrale zone

Alle kølesystemer har en dynamisk reaktionstid, når de starter og stopper kompressorer. For at undgå, at regulatoren starter/stopper kompressorer kort tid efter hinanden, skal regulatoren gives noget ekstra tid efter start/stop af en kompressor til at se virkningen af den foregående ændring i driftskapaciteten.

For at kunne opnå dette er der tilføjet en dynamisk udvidelse af zonerne. Zonerne vil blive udvidet i et kort tidsrum, når en kompressor startes eller stoppes. Ved at udvide zonerne bliver PI-regulatorens hastighed nedsat i et kort tidsrum efter en ændring i kompressorkapaciteten.

Zoneudvidelsens amplitude afhænger af den kompressorkapacitet, der faktisk er i drift, samt af størrelsen på det kompressortrin, der skal stoppes/startes. Zoneudvidelsens amplitude er større, når der køres med lav kompressorkapacitet, og når der startes/stoppes store kompressorkapacitetstrin. Tidsrummet for zoneudvidelsen er imidlertid konstant – efter et fast tidsrum efter start/stop af en kompressor bliver den dynamiske zoneudvidelse reduceret til

Via indstillingen “Minimér antal koblinger” er det muligt at påvirke, hvor stor den dynamiske zoneudvidelses amplitude skal være for at minimere kompressorernes cykliske drift. Hvis “Minimér antal koblinger” indstilles til “Ingen reduktion”, vil der ikke ske nogen dynamisk udvidelse af zonerne. Hvis “Minimér antal koblinger” indstilles til “Lav”, “Medium” eller “Høj”, bliver den dynamiske udvidelse af zonerne aktiveret. Zoneudvidelsens amplitude vil være højest, når “Minimér antal koblinger” er indstillet til “Høj”. Der henvises til tegningen, som viser et eksempel med 6 kompressortrin og med “Minimér antal koblinger” indstillet til “Høj”. Bemærk også, at den dynamiske udvidelse af zonerne er højest ved lav kompressorkapacitet.

Kompressortimere

Tidsforsinkelser ved ind- og udkoblinger

For at beskytte kompressormotoren mod hyppige genstarter, kan der indlægges 3 forsinkelsestider.

- En mindste-tid, der skal gå fra en kompressor startes, til den må startes igen.

- En mindste-tid (On-tid), som kompressoren skal være i drift i

inden, den kan stoppes igen.

- en mindste OFF tid, der skal gå fra en kompressor stoppes, til den

må startes igen.

Ved ind- og udkoblinger af aastninger, bliver tidsforsinkelserne ikke benyttet.

Timetæller

Driftstiden af en kompressormotor registreres løbende. Der kan udlæses:

- Driftstid for de sidste 24 timer

- Samlet drifttid siden tælleren sidst blev nulstillet.

Koblingstæller

Antal koblinger af relæer registreres løbende. Her kan antallet er on-perioder udlæses:

- Antal koblinger for de sidste 24 timer

- Samlet antal koblinger siden tælleren sidst blev nullstillet.

“Minimér antal koblinger” = “Høj”

Aktuelt bånd

Som følge af den dynamiske udvidelse af zonerne kan Sctrl-temperaturen meget vel ændre sig i et stykke tid, når regulatoren starter/stopper en kompressor, dvs. temperaturen er i - Zonen, men når regulatoren starter en kompressor, bliver zonerne udvidet i et tidsrum, og i dette tidsrum vil temperaturen ligge inden for NZ.

I regulatoren vil udlæsningen “Aktuelt bånd” vise hvilken zone, PIregulatoren arbejder i – dette indbefatter udvidelsen af zonerne.

Kapacitetsfordelingsmetoder

Kapacitetsfordeleren kan arbejde ud fra 3 fordelingsprincipper.

Koblingsmønster = Sekventiel drift:

Kompressorerne ind- og udkobles efter "First in Last out" princip (FILO) i hht. den rækkefølge som der er deneret i opsætningen. Eventuelle hastighedsstyrede kompressorer anvendes til at lukke kapacitetshuller.

Timer restriktioner Hvis en kompressor er forhindret i at starte, fordi den ”hænger” på genstartstimeren, erstattes dette trin ikke af en anden kompressor, men trinkobleren venter derimod, indtil timeren er udløbet.

Sikkerhedsudkobling Hvis der derimod er sikkerhedudkobling på en kompressor, udelades denne og trinkobleren vælger den efterfølgende i sekvensen.

Koblingsmønster = Cyklisk drift

Dette princip anvendes såfremt alle kompressorer er af samme type og størrelse (dog ikke hastighedsstyrede). Kompressorerne ind- og udkobles efter "First In First Out" princip (FIFO) for at opnå en drifttimeudligning imellem kompressorerne. Hastighedsstyrede kompressorer vil altid blive indkoblet først og Den variable kapacitet anvendes til at udfylde kapacitetshuller Imellem de efterfølgende trin.

Timer restriktioner og sikkerhedsudkobling Hvis en kompressor er forhindret i at starte, fordi den ”hænger” på genstartstimeren eller er sikkerhedsudkoblet, erstattes dette trin af en anden kompressor.

Koblingsmønster = Best t drift

Dette princip anvendes, hvis kompressorerne er af forskellig størrelse. Kapacitetsfordeleren vil ind- og udkoble kompressorkapacitet for at opnå mindst mulige kapacitetsspring. Hastighedsstyrede kompressorer vil altid blive indkoblet først, og den variable kapacitet anvendes til at udfylde kapacitetshuller imellem de efterfølgende trin.

Minimum kapacitetsændring For at undgå at kapacitetsfordeleren vælger en ny kompressorkombination (ud- og indkobler kompressorer) pga. en lille ændring i kapacitetsbehovet, er det muligt at angive den minimumsændring i kapacitetsbehovet, der skal til, førend kapacitetsfordeleren skifter til en ny kompressorkombination.

Drifttimeudligning Drifttimeudligningen foretages imellem kompressorer af samme type med samme total kapacitet.

- Ved de forskellige starter vil kompressoren med lavest antal drifttimer blive startet først.

- Ved de forskellige stop vil kompressoren med højest antal drifttimer blive stoppet først.

- Ved kompressorer med ere trin, vil drifttime udligningen foretages imellem kompressorernes hovedtrin.

Power pack typer – kompressorkombinationer

Regulatoren er i stand til at styre power packs med op til 8 kompressortrin af forskellige typer.

- Én eller to hastighedsstyrede kompressorer

- Kapacitetsstyrede stempelkompressorer med op til 3 aastningsventiler

- Éttrins kompressorer – stempel eller scroll

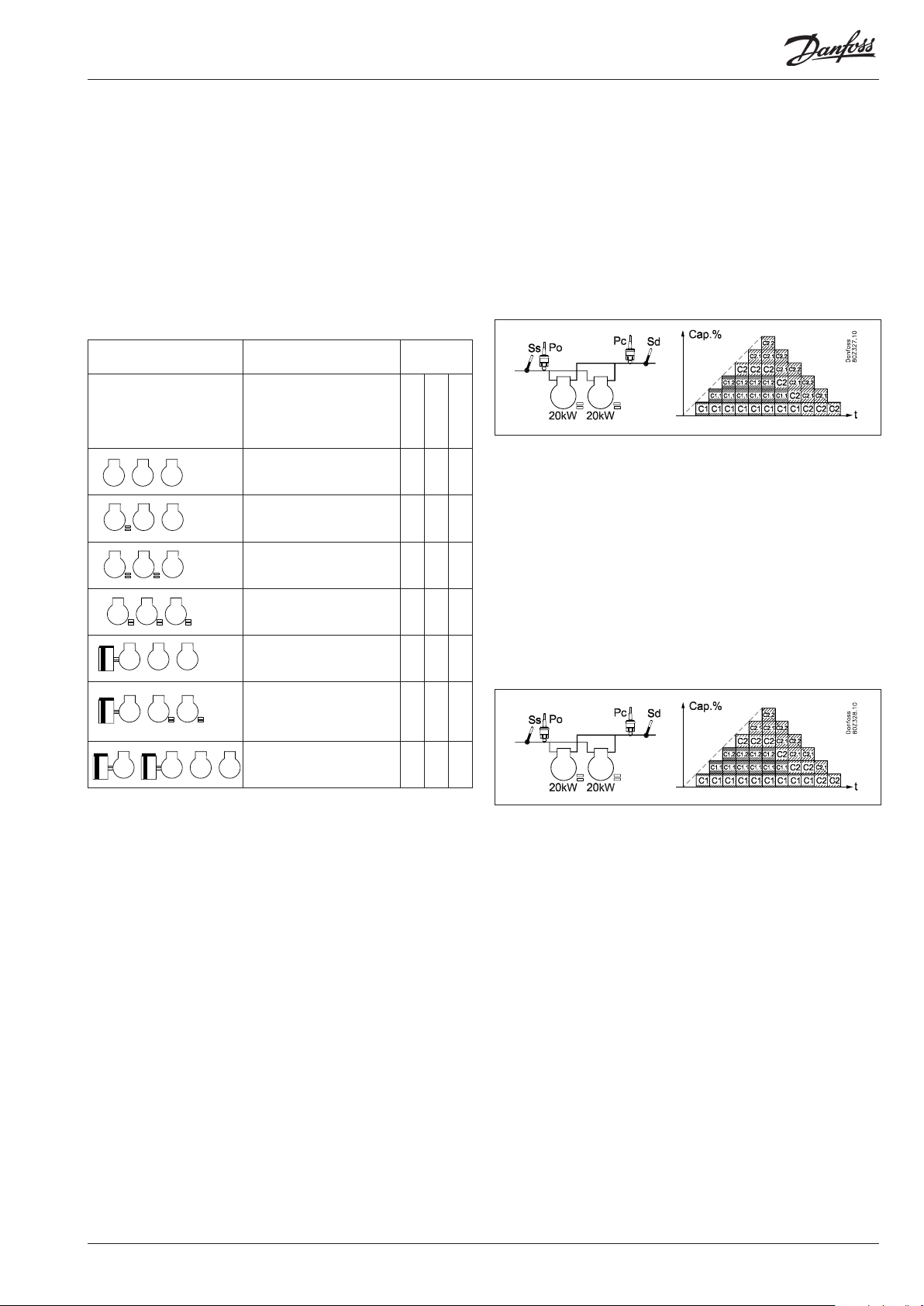

Kapacitetsregulerede kompressorer med aastningsventiler

"Unloader control mode" bestemmer hvordan kapacitetsfordeleren skal håndtere disse kompressorer.

Unloader control mode = 1

Hér tillader kapacitetsfordeleren kun at én kompressor er aastet ad gangen. Fordelen ved denne indstilling er at man derved undgår at køre med ere kompressorer aastet, hvilket energimæssigt ikke er optimalt.

Af nedenstående skema fremgår det hvilke kompressorkombinationer, som regulatoren er i stand til styre. Af skemaet fremgår også hvilke koblingsmønstre, der kan anvendes til de enkelte kompressorkombinationer.

Kombination Beskrivelse Koblings-

*1) Ved cyklisk koblingsmønster skal ét trins kompressorerne have samme størrelse. *2) For kompressorer med aastningsventiler gælder det generelt, at de skal have

samme størrelse, det samme antal aastningsventiler (max 3) samt samme størrelse hovedtrin. Såfremt kompressorer med aastningsventiler kombineres med ét trinskompressorer gælder det, at alle kompressorerne skal have samme størrelse.

*3) Hastighedsstyrede kompressorer kan have forskellig størrelse i forhold til efterføl-

gende kompressorer

*4) Ved anvendelse af to hastighedsstyrede kompressorer skal disse have samme

frekvensområde. Ved cyklisk koblingsmønster skal de to hastighedsstyrede kompressorer have samme størrelse, og de efterfølgende ét trins kompressorer skal have samme størrelse.

Èt trins kompressorer. *1 x x x

Èn kompressor med aastningsventiler kombineret med ét trins kompressorer. *2

To kompressorer med aastningsventiler kombineret med ét trins kompressorer. *2

Alle kompressorer med aastningsventiler. *2

Én hastighedsstyret kompressor kombineret med ét trins kompressorer. *1 og *3

Én hastighedsstyret kompressor kombineret med ere kompressorer med aastningsventiler. *2 og *3

To hastighedsstyrede kompressorer kombineret med ét trins kompressorer *4

mønster

Sekventielt

Cyklisk

x x

x x x

x x

x x x

Eksempel: To kapacitetsstyrede kompressorer på 20 kW med hver 2 aastningsventiler, cyklisk koblingsmønster.

Best t

• Ved faldende kapacitet aastes den kompressor med est køretimer (C1).

• Når C1 er helt aastet udkobles denne inden kompressor C2 aastes.

Unloader control mode = 2

Hér tillader kapacitetsfordeleren at to kompressorer er aastet ved faldende kapacitet. Fordelen ved denne indstilling er at man opnår at antallet af kompressor start/stop reduceres.

Eksempel: To kapacitetsstyrede kompressorer på 20 kW med hver 2 aastningsventiler, cyklisk koblingsmønster.

• Ved faldende kapacitet aastes den kompressor med est køretimer (C1).

• Når C1 er helt aastet, aastes kompressor C2 med ét trin førend C1 udkobles.

I appendiks A gives en mere detaljeret beskrivelse af koblingsmønstrerne for de enkelte kompressorapplikationer, med dertilhørende eksempler.

I det følgende gives en beskrivelse af nogle generelle håndteringsregler for hhv. kapacitetsregulerede kompressorer, hastighedsstyrede kompressorer samt for 2 hastighedsstyret kompressorer.

Hastighedsstyrede kompressorer

Regulatoren er i stand til at anvende hastighedsstyring på den ledende kompressor i forskellige kompressorkombinationer. Den variable del af den hastighedsstyrede kompressor anvendes til at udfylde kapacitetshuller i de efterfølgende kompressortrin.

Generelt vedr. håndtering:

Et af de denerede kapacitetstrin til kompressorreguleringen kan kobles sammen med en hastighedsregulering, der fx kan være en frekvensomformer type AKD.

En udgang tilsluttes frekvensomformerens on/o indgang, og samtidig tilsluttes en analog udgang “AO” til frekvensomformerens analoge indgang. On/o signalet vil starte og stoppe frekvensomformeren, og det analoge signal angive hastigheden. Det er kun den kompressor der deneres som kompressor 1 (1+2), der kan hastighedsreguleres.

Når trinet er i drift vil det bestå af en fast kapacitet og en variabel kapacitet. Den faste kapacitet vil være den, som svarer til angivne Min hastighed, og den variable vil ligge imellem min. og max. hastigheden. For at få den bedste regulering skal den variable kapacitet være større end det efterfølgende kapacitetstrin, den skal dække i reguleringen. Hvis der er store kortvarige variationer i anlæggets kapacitetsbehov vil det øge kravet om variabel kapacitet.

Sådan kobles trinnet ind og ud

Regulering – stigende kapacitet Hvis kapacitetsbehovet bliver større end ”Max hastighed” så vil det efterfølgende kompressor trin blive indkoblet. Samtidig reduceres hastigheden på kapacitetstrinnet så kapaciteten reduceres med en størrelse der modsvarer det netop indkoblede kompressor trin. Derved opnås en helt og aldeles ”gnidningsfri” overgang uden kapacitetshuller (se eventuelt skitse).

Regulering – faldende kapacitet Hvis kapacitetsbehovet bliver mindre end ”Min hastighed” så vil det efterfølgende kompressor trin blive udkoblet. Samtidig øges hastigheden på kapacitetstrinnet så kapaciteten forøges med en størrelse der modsvarer det netop udkoblede kompressor trin.

Udkobling Kapacitetstrinnet vil blive udkoblet når kompressoren har nået ”Min. hastighed” og kapacitetsbehovet (ønsket kapacitet) er faldet til under 1%.

Timerbegrænsning på hastighedsstyret kompressor Hvis den hastighedsstyrede kompressor ikke får lov til at starte på grund af en timerbegrænsning, får heller ingen anden kompressor lov til at starte. Når timerbegrænsningen er udløbet, starter den hastighedsstyrede kompressor.

Indkobling Den hastighedsstyret kompressor vil altid være den første til at starte og den sidste til at stoppe. Frekvensomformeren bliver startet, når der opstår et kapacitetsbehov, der svarer til den angivne “Start hastigheden” (relæudgangen skifter til on, og den analoge udgang tilføres en spænding, der svarer til denne hastighed). Det er nu overladt til frekvensomformeren at bringe hastigheden op på ”Start hastigheden”. Kapacitetstrinet vil nu være indkoblet og den ønskede kapacitet bestemt af regulatoren. Start hastigheden bør altid sættes så højt, at der hurtigt opnås en god smøring af kompressoren under opstart.

Sikkerhedsudkobling på hastighedsstyret kompressor Hvis den hastighedsstyrede kompressor udkobles af sikkerhedsmæssige årsager, får andre kompressorer lov til at starte. Så snart som den hastighedsstyrede kompressor er klar til at starte, vil den være den første kompressor til at starte.

Som tidligere nævnt bør den variable del af hastighedskapaciteten være større end kapaciteten i de efterfølgende kompressortrin for at opnå en kapacitetskurve uden “huller”. For at illustrere, hvordan hastighedsstyringen vil reagere ved forskellige power pack-kombinationer, vil der her blive givet et par eksempler:

a) Variabel, kapacitet større end efterfølgende kompressortrin:

Når den variable del af den hastighedsstyrede kompressor er større end de efterfølgende kompressorer, vil der ikke være nogen “huller” i kapacitetskurven. Eksempel: 1 hastighedsstyret kompressor med en nominel kapacitet ved 50 Hz på 10 kW – Variabelt hastighedsområde 30 – 90 Hz 2 éttrins kompressorer på 10 kW

Fast kapacitet = 30 Hz / 50 Hz x 10 kW = 6 kW Variabel kapacitet = 60 Hz / 50 Hz x 10 kW = 12 kW

Kapacitetskurven vil have følgende udseende:

Da den variable del af den hastighedsstyrede kompressor er større end de efterfølgende kompressortrin, vil der ikke være nogen huller i kapacitetskurven.

1) Den hastighedsstyrede kompressor bliver indkoblet, når den ønskede kapacitet har nået starthastighedskapaciteten.

2) Den hastighedsstyrede kompressor øger hastigheden, indtil den når maks. hastighed ved en kapacitet på 18 kW.

3) Éttrins-kompressoren C2 på 10 kW indkobles, og hastigheden på C1 reduceres, så den svarer til 8 kW (40 Hz)

4) Den hastighedsstyrede kompressor øger hastigheden, indtil den samlede kapacitet når op på 28 kW ved maks. hastighed

5) Éttrins-kompressoren C3 på 10 kW indkobles, og hastigheden på C1 reduceres, så den svarer til 8 kW (40 Hz)

6) Den hastighedsstyrede kompressor øger hastigheden, indtil den samlede kapacitet når op på 38 kW ved maks. hastighed

7) Når kapaciteten igen reduceres, udkobles de éttrins kompressorer, når hastigheden på C1 er på minimum

b) Variabel del mindre end efterfølgende kompressortrin:

Hvis den variable del af den hastighedsstyrede kompressor er mindre end de efterfølgende kompressorer, vil der være “huller” i kapacitetskurven.

Eksempel: 1 hastighedsstyret kompressor med en nominel kapacitet ved 50 Hz på 20 kW – Variabelt hastighedsområde 25 – 50 Hz 2 éttrins kompressorer på 20 kW Fast kapacitet = 25 Hz / 50 Hz x 20 kW = 10 kW Variabel kapacitet = 25 Hz / 50 Hz x 20 kW = 10 kW Kapacitetskurven vil have følgende udseende:

Da den variable del af den hastighedsstyrede kompressor er mindre end de efterfølgende kompressortrin, vil der i kapacitetskurven være nogle huller, som ikke kan udfyldes af den variable kapacitet.

1) Den hastighedsstyrede kompressor bliver indkoblet, når den ønskede kapacitet har nået starthastighedskapaciteten.

2) Den hastighedsstyrede kompressor øger hastigheden, indtil den når maks. hastighed ved en kapacitet på 20 kW.

3) Den hastighedsstyrede kompressor forbliver på maks. hastighed, indtil den ønskede kapacitet er øget til 30 kW.

4) Éttrins-kompressoren C2 på 20 kW indkobles, og hastigheden på C1 reduceres til min., så den svarer til 10 kW (25 Hz). Samlet kapacitet = 30 kW.

5) Den hastighedsstyrede kompressor øger hastigheden, indtil den samlede kapacitet når op på 40 kW ved maks. hastighed

6) Den hastighedsstyrede kompressor forbliver på maks. hastighed, indtil den ønskede kapacitet er øget til 50 kW.

7) Éttrins-kompressoren C3 på 20 kW indkobles, og hastigheden på C1 reduceres til min., så den svarer til 10 kW (25 Hz). Samlet kapacitet = 50 kW.

8) Den hastighedsstyrede kompressor øger hastigheden, indtil den samlede kapacitet når op på 60 kW ved maks. hastighed

9) Når kapaciteten reduceres, udkobles éttrins kompressorer, når hastigheden på C1 er på minimumhastighed.

To hastighedsstyrede kompressorer

Regulatoren er i stand til at anvende hastighedsstyring på to kompressorer af samme eller forskellig størrelse. Kompressorerne kan kombineres med ét-trins kompressorer med samme eller forskellig størrelse afhængigt af valgt koblingsmønster.

Generelt vedr. håndtering: Generelt håndteres de to hastighedsstyrede kompressorer efter det samme princip som for én hastighedsstyret kompressor. Fordelen ved at anvende to hastighedsstyrede kompressorer er, at man kan opnå en meget lav kapacitet, som er en fordel ved lave belastninger samtidig med, at man opnår et meget stort variabelt reguleringsområde.

Kompressor 1 og 2 har hver deres relæudgang til start/stop af hver sin frekvensomformer fx at typen AKD. Begge frekvensomformere anvender det samme analoge udgangssignal AO, som tilsluttes frekvensomformernes analoge signalindgange. Relæudgangene vil starte og stoppe frekvensomformeren, og det analoge signal angive hastigheden.

Forudsætningen for at kunne anvende denne reguleringsmetode er, at begge kompressorer har samme frekvensområde.

De hastighedsregulerede kompressorer vil altid være de første til at starte og de sidste til at stoppe.

Regulering – faldende kapacitet De hastighedsstyrede kompressorer vil altid være de sidste kompressorer, der kører. Når kapacitetsbehovet under cyklisk drift bliver mindre end ”Min hastighed” for begge kompressorer, vil den hastighedsstyrede kompressor med est køretimer blive udkoblet. Samtidig øges hastigheden på den sidste hastighedsstyrede kompressor, så kapaciteten forøges med en størrelse, der modsvarer det netop udkoblede kompressor trin.

Indkobling Den første hastighedsstyret kompressor vil blive startet, når der opstår et kapacitetsbehov, der svarer til den angivne “Starthastighed” (relæudgangen skifter til on, og den analoge udgang tilføres en spænding, der svarer til denne hastighed). Det er nu overladt til frekvensomformeren at bringe hastigheden op på ”Starthastigheden”. Kapacitetstrinet vil nu være indkoblet og den ønskede kapacitet bestemt af regulatoren. Starthastigheden bør altid sættes så højt, at der hurtigt opnås en god smøring af kompressoren under opstart. Ved cyklisk koblingsmønster vil den efterfølgende hastighedsregulerede kompressor blive indkoblet, når den første kompressor kører på max. hastighed, og den ønskede kapacitet har nået en værdi, der tillader indkobling af den næste hastighedsstyrede kompressor ved start speed. Derefter vil begge kompressorer være indkoblet sammen, og de vil køre i parallel. De efterfølgende ét trins kompressorer ind- og udkobles i hht. det valgte koblingsmønster.

Udkobling Den sidste hastighedsstyrede kompressor vil blive udkoblet, når kompressoren har nået ”Min. hastighed” og kapacitetsbehovet (ønsket kapacitet) er faldet til under 1% (se også afsnittet om pump down funktion).

Timerbegrænsninger og sikkerhedsudkoblinger Timerbegrænsninger og sikkerhedsudkoblinger på hastighedsstyret kompressorer håndteres i hht. de generelle regler for de enkelte koblingsmønstre.

I det følgende gives nogle korte beskrivelser samt eksempler på håndteringen af to hastighedsstyrede kompressorer ved de enkelte koblingsmønstrer. Ønskes en mere detaljeret beskrivelse henvises til bilaget sidst i kapitlet.

Sekventiel drift Ved sekventiel drift vil den første hastighedsregulerede kompressor altid starte først. Den efterfølgende hastighedsregulerede kompressor vil blive indkoblet, når den første kompressor kører på max. hastighed og den ønskede kapacitet har nået en værdi, der tillader indkobling af den næste hastighedsstyrede kompressor ved start speed. Derefter vil begge kompressorer være indkoblet sammen, og de vil køre i parallel. De efterfølgende ét trins kompressorer ind- og udkobles i nummerorden i hht. First In Last Out princip.

Eksempel:

- To hastighedsstyrede kompressorer med nominel kapacitet på 20 kW og frekvensområde 25 – 60 Hz

- To ét trins kompressorer på hver 20 kW

Cyklisk drift Ved cyklisk drift vil begge hastighedsregulerede kompressorer have samme størrelse, og der vil være drifttimeudligning imellem kompressorerne i hht. First in First Out princip (FIFO). Den kompressor med færrest køretimer vil være den første til at starte. Den efterfølgende hastighedsregulerede kompressor vil blive indkoblet, når den første kompressor kører på max. hastighed, og den ønskede kapacitet har nået en værdi, der tillader indkobling af den næste hastighedsstyrede kompressor ved start speed. Derefter vil begge kompressorer være indkoblet sammen, og de vil køre i parallel. De efterfølgende ét trins kompressorer ind- og udkobles i hht. First In First Out princip for at opnå drifttimeudligning.

Load shedding

På nogle anlæg ønsker man, at kunne begrænse den indkoblede kompressorkapacitet således, at man i perioder kan begrænse den samlede elektriske belastning i butikken.

Til dette formål står der 1 eller 2 digitale indgange til rådighed.

Til hver digital indgang er der tilknyttet en grænseværdi for den maksimal tilladelige indkoblede kompressorkapacitet således, at man kan lave kapacitetsbegrænsningen i 2 trin.

Når en digitale indgang aktiveres, begrænses den maksimalt tilladelige kompressorkapacitet til den indstillede grænse. Det vil sige, at hvis den aktuelle kompressorkapacitet ved aktiveringen af den digitale indgang ligger højere end denne grænse, så udkobles der så meget kompressor kapacitet, at den vil komme til at ligge på eller under den indstillede maksimale grænseværdi for denne digitale indgang.

Eksempel:

- To hastighedsstyrede kompressorer med nominel kapacitet på 20 kW og frekvensområde 25 – 60 Hz

- To ét trins kompressorer på hver 20 kW

Best t Ved Best t drift kan de hastighedsstyrede kompressorer have forskellige størrelser og de vil blive håndteret på en sådan måde at man opnår den bedst mulige kapacitetstilpasning. Den mindste kompressor blive startet først, dernæst vil den første blive koblet ud og den anden kompressor vil blive koblet ind. Endelig vil begge kompressorer blive indkoblet sammen og køre i parallel drift. De efterfølgende ét-trins kompressorer vil i hvert tilfælde blive håndteret i hht. best t koblingsmønster.

Eksempel:

- To hastighedsstyret kompressorer med nominelle kapaciteter på hhv. 10 kW og 20 kW

- Frekvensområde 25 – 60 Hz

- To ét trins kompressorer på hhv. 20 og 40 kW

Når begge load shedding signaler er aktive, vil det være den laveste grænseværdi for kapaciteten, som er gældende.

Overstyring af load shedding: For at undgå at load shedding medfører temperaturproblemer, er der tilknyttet en overstyringsfunktion.

Der indstilles en overstyringsgrænse for sugetrykket samt en forsinkelsestid for hver digital indgang.

Hvis sugetrykket under load shedding overskrider den indstillede overstyringsgrænse, og de tilknyttede forsinkelsestider for de to digitale udgange udløber, så overstyres load shedding signalerne således, at kompressorkapaciteten kan øges indtil sugetrykket igen er under den normale referenceværdi. Herefter kan load shedding aktiveres igen.

Alarm: Når en load shedding digital indgang er aktiveret, vil der bliver genereret en alarmmeddelelse for at informere om at den normale regulering er tilsidesat. Denne alarm kan dog undertrykkes, hvis den ikke er ønskelig.

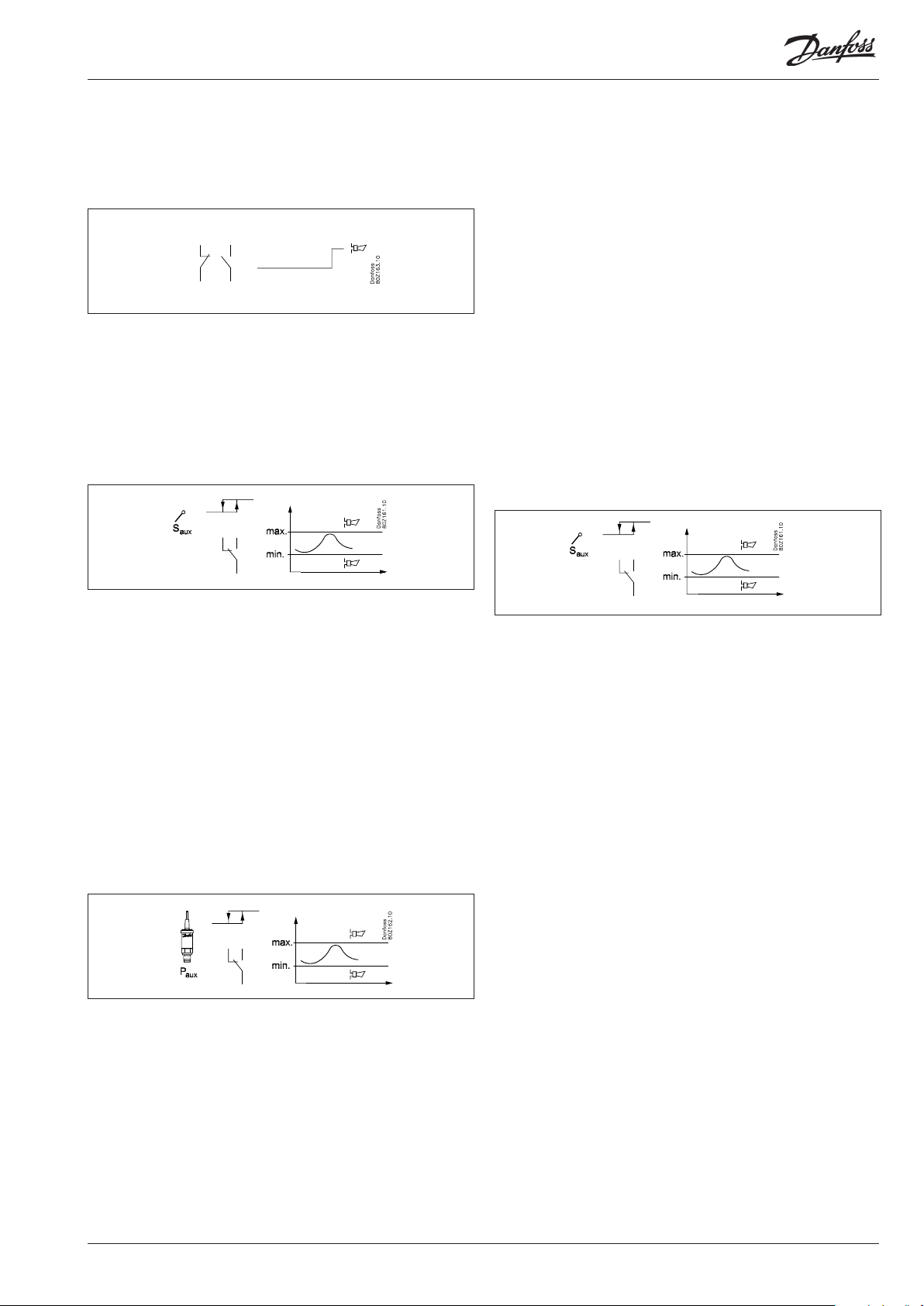

Sikkerhedsfunktioner

Signal fra kompressorens sikkerhedsautomatik

Regulatoren kan overvåge status på hver kompressors sikkerhedskreds. Signalet tages direkte fra sikkerhedskredsen, og forbindes til en indgang.

(Sikkerhedskredsen skal stoppe kompressoren uden om regulatoren).

Brydes sikkerhedskredsen, vil regulatoren udkoble alle udgangsrelæer for den aktuelle kompressor og afgive en alarm. Der reguleres videre med de øvrige kompressorer.

Generel sikkerhedskreds

Hvis der anbringes en lavtrykstermostat i sikkerhedskredsen, skal den placeres sidst i kredsen. Den må ikke bryde DI-signalerne. (Der er risiko for at reguleringen fastlåses og ikke kan komme i gang igen.) Det gælder også for det nedenstående eksempel.

Hvis der er behov for en alarm, der også overvåger lavtrykstermostaten, kan der deneres en "generel alarm" ( en alarm der ikke påvirker reguleringen). Se det efterfølgende afsnit "Generelle overvågningsfunktioner".

Tidsforsinkelser ved sikkerhedsudkobling I forbindelse med sikkerhedsovervågning af en kompressor er det muligt at denere to forsinkelsestider:

Udkoblingsforsinkelsestid: Forsinkelsestid fra alarmsignal fra sikkerhedskreds indtil kompressorudgangen udkobles (bemærk at forsinkelsestiden er fælles for alle sikkerhedsindgange for den pågældende kompressor)

Sikkerhedsgenstartstid: En mindste tid en kompressor skal være OK efter en sikkerhedsudkobling indtil den må startes igen.

Overvågning af overhedningen

Funktionen er en alarmfunktion, der løbende modtager målinger fra sugetrykket P0 og sugegastemperaturen Ss. Registreres en overhedning, der er lavere eller højere end de indstillede grænseværdier, vil der blive afgivet en alarm, når forsinkelsestiden er passeret.

Overvågning af max. trykgastemperatur (Sd)

Funktionen udkobler gradvis kompressortrin, hvis trykgastemperaturen bliver højere end det tilladelige. Udkoblingsgrænsen kan deneres i området 0 til +195°C.

Udbygget sikkerhedskreds I stedet for en generel overvågning af sikkerhedskredsen kan denne overvågning udbygges. Herved kan der afgives en konkret alarmmeddelelse, der fortæller om hvilket led i sikkerhedskredsen, der er faldet ud. Rækkefølgen af sikkerhedskredsen skal foretages som vist, men ikke alle behøver nødvendigvis, at være anvendt.

Olitryksbeskyttelse

Overstrøm beskyttelse

Motor temp. beskyttelse

Trykgas temp. beskyttelse

Afgangstrykbeskyttelse

Fælles sikkerhedskreds Der kan også modtages et fælles sikkerhedssignal fra hele sugegruppen. Alle kompressorer kobles ud, når sikkerhedssignalet afbrydes.

Funktionen træder i kraft ved en værdi, der er 10 K under den indstillede værdi. På dette tidspunkt udkobles 33% af kompressorkapaciteten (dog minimum ét trin). Dette gentages for hver 30 sekunder. Alarmfunktionen aktiveres. Hvis temperaturen stiger til den indstillede grænseværdi, udkobles alle kompressor trin straks.

Alarmen afmeldes igen og genindkobling af kompressortrin tillades, når følgende betingelser er opfyldt:

- temperaturen er faldet til de 10 K under grænseværdien

- forsinkelsestiden inden genstart er passeret (se senere) Normal regulering tillades igen, når temperaturen er faldet 10 K under grænseværdien.

Overvågning af min. sugetryk (P0)

Funktionen udkobler straks alle kompressortrin, hvis sugetrykket bliver lavere end det tilladelige. Udkoblingsgrænsen kan deneres i området -120 til +30°C. Sugetrykket måles med tryktransmitteren P0.

Ved udkobling aktiveres alarmfunktionen

Alarmen afmeldes, og genindkobling af kompressortrin tillades, når følgende betingelser er opfyldt:

- trykket (temperaturen) er over udkoblingsgrænsen

- forsinkelsestiden inden genstart er passeret (se senere).

Overvågning af max. dischargetryk (Pd)

Funktionen udkobler gradvis kompressortrin, hvis dischargetrykket bliver højere end det tilladelige. Udkoblingsgrænsen kan deneres i området -30 til +100°C. Dischargetrykket måles med tryktransmitteren Pd_.

Funktionen træder i kraft ved en værdi, der er 3 K under den indstillede værdi. På dette tidspunkt udkobles 33% af kompressorkapaciteten (dog minimum ét trin). Dette gentages for hver 30 sekunder. Alarmfunktionen aktiveres.

Hvis temperaturen (trykket) stiger til den indstillede grænseværdi, sker der følgende:

- alle kompressortrin udkobles straks

Alarmen afmeldes og genindkobling af kompressortrin tillades, når følgende betingelser er opfyldt:

- temperaturen (trykket) faldet til de 3 K under grænseværdien

- forsinkelsestiden for genstart er passeret.

Forsinke af Pd max alarmer Det er muligt at forsinke meddelelsen "Pd max alarm". Regulatoren vil stadig udkoble kompressorer, men selve alarmafsendelsen forsinkes.

Forsinkelsestid

Der er en fælles forsinkelsestid for "Overvågning af Max. trykgastemperatur" og "Min. sugetryk" og overvågning af max. dischargetryk Pd. Efter en udkobling kan der først reguleres igen, når forsinkelsestiden er gået. Forsinkelsestiden starter, når Sd-temperaturen igen er faldet til 10 K under grænseværdien, eller P0 er steget over P0min værdien.

Alarm ved for højt sugetryk

Der kan indstilles en alarmgrænse, der træder i kraft ved for højt sugetryk. Der afsendes en alarm, når den tilhørende tidsforsinkelse er passeret. Der foretages intet i reguleringen.

Oliestyring

Princip

Regulatoren åbner op for olie i fx 1 sekund. Derefter holdes en pause, imens olien igen falder til ro. Dette gentages et antal gange, som vil være bestemt af anlæg og styreprincip. Pulstid, pausetid og antal pulser kan indstilles.

Der kan styres efter signal fra:

• Niveaukontakt på kompressor

• Niveaukontakt på olieudskiller

• Niveaukontakt på oliebeholder

• Tryktransmitter på oliereveiver

• Helt specielt kan der også styres med pulstæller, men det er ikke energioptimalt.

Sikkerhedsrelæer

Regulatoren kan styre olietilførslen til kompressorerne under den normale regulering, men hvis kompressorerne tvangsstyres, vil det ske udenom den normale regulering. For at sikre mod kompressorhaveri, kan der indskydes et sikkerhedsrelæ i styrekredsen, så regulatoren kan afbryde kompressoren, hvis olietilførslen svigter under tvangsstyring. Funktionen "sikkerhedsrelæ"vælges under opsætningen og fortrådningen skal foretages som vist.

Sikkerhedsrelæet er sluttet under normaldrift

Eksempler på oliekredse

Èn olieudskiller og én oliebeholder

Èn olieudskiller

Èn olieudskiller per kompressor

Èn olieudskiller per kompressor og fælles oliebeholder

Styreprincip for kompressoren

En stoppet kompressor får ikke tilført olie. Når kompressoren er i drift afventes signal fra kompressorens olie-niveaukontakt. Når signalet kommer, gennemføres følgende forløb:

- Forsinkelsestid, der startes på ny ved kontaktprel.

- Efter gennemløb af forsinkelsestiden, påbegyndes olieindsprøjtningen.

- Magnetventilen følger pulsforløbet, og olien sprøjtes ind. Pulstid, periodetid og det samlede antal pulser indstilles til det aktuelle anlæg.

- Efter det denerede antal pulser bliver olieindsprøjtningen stoppet igen. Hvis niveaukontakten registrerer et stabilt oliesignal inden udløbet af de denerede antal pulser ophører, udelades de resterende pulser.

- Hvis niveaukontakten registrerer oliemangel, når den sidste puls er afsluttet, bliver kompressoren stoppet, og der afsendes en alarm. Hvis olieniveauet igen bliver OK bliver alarmen afmeldt, og kompressoren kan igen starte. Udebliver et OK om olieniveau, stoppes kompressoren, og den kan derefter kun startes manuelt med reset-funktionen.

Styreprincip for tømning af olieudskiller over i beholder

Der kan styres efter signal fra en høj-niveaukontakt, eller der kan styres efter signal fra både en høj- og en lav-niveaukontakt.

- Ved signal fra høj-niveaukontakten bliver magnetventilen åbnet, og olien tømmes over i receiveren i et brugerdeneret pulsforløb. Pulslængde, periodetid imellem pulser og antal pulser er anlægsbestemt.

- Hvis der er monteret en lav-niveaukontakt og den registrerer lav oliestand inden pulsantallet er afsluttet, ophører pulserne og tømningen afsluttes.

Hvis høj-niveaukontakten stadig registrerer olie efter det totale antal pulser, afsendes en alarm om for højt olieniveau i udskilleren. Hvis en lav-niveaukontakt stadig registrerer olie efter det totale antal pulser, afsendes en alarm om tilbageværende olie i udskilleren. Der afsendes også en alarm om signalsvigt, hvis høj-niveaukontakten registrerer olie samtidig med at lav-niveaukontakten ikke registrerer olie. Hvis hverken høj- eller lav-niveaukontakten aktiveres indenfor et indstillet tidsinterval, afsendes en alarm om "ingen olie udskilt".

Hvis der monteres én olieudskiller for hver kompressor, er det niveaukontakten i kompressoren, der bestemmer tømningen af olien over i kompressoren. Niveaukontakten i udskilleren kan benyttes til overvågning.

Hvis der installeres "delvis fælles olieudskiller" bliver fordelingen som vist her fra kompressor 1 og opefter. Rækkefølgen kan ikke ændres, men der indstilles hvor mange kompressorer, der hører til de enkelte udskillere.

Styreprincip for tryk i beholderen

Pressostat

- Ved mangel på trykdierens til at fylde HT kompressorer bliver magnetventilen åbnet i brugerdenerede pulser, og trykket hentes fra olieudskilleren. Pulslængde og periodetiden imellem pulserne er anlægsbestemt, og er de samme, som er indstillet for olieudskilleren.

- Når tryktransmitteren registrerer det ønskede tryk, stoppes pulserne.

- Der kan indstilles alarmgrænser og tekster for henholdsvis maxtryk og min-tryk.

Pulstæller

Her benytter regulatoren en optælling af pulser til at bestemme trykopbygningen i beholderen. Grundlag: Regulatoren har summeret antallet af de indstillede pulser i en periodetid for alle kompressorer. Denne værdi divideres med antal kompressorer. Måling: Regulatoren registrerer antallet af pulser, der sender olie til kompressorerne. Action: Når det målte antal pulser kommer op på en %-del af grundlaget (fabriksindstilling = 50%), startes et pulsforløb fra udskilleren til beholderen.

Niveausignal

Der kan også modtages højt-niveausignal og lavt-niveausignal fra beholderen. Disse signaler anvendes kun til overvågning og alarm.

Diverse

Alle olieventiler er lukket, når "Main switch" er O.

Hvis der skal foretage en manuel olieindsprøjtning, kan det ske via funktionen "Manuel betjening". Her kan der sendes en eller ere pulser afsted. Varigheden af pulsen indstilles i millisekunder.

Hvis en kompressor falder ud på oliemangel, kan den kun genindkobles manuelt ude på anlægget. Det sker med et pulstryk på en deneret indgang. Der er én reset og den gælder for alle kompressorer. Ved reset nulstilles alle tællere.

Pumpe

Kapacitetsreguleringen af pumpen kan ske via on/o kobling eller hastighedsstyring af pumpen.

• On/o Regulatoren kan styre én pumpe.

Ind-og udkobling foretages efter signal fra temperaturføleren S7 og den indstillede reference.

• Hastighedsstyring Den analoge udgangsspænding tilsluttes en hastighedsstyring. Pumpen reguleres herefter fra 0 til max. kapacitet. Er der behov for et ON/OFF-signal kan det hentes fra en relæudgang.

Start Min.

Regulatoren starter frekvensomformeren, når kapacitetsbehovet svarer til den indstillede start-hastighed. Regulatoren stopper frekvensomformeren, når kapacitetsbehovet bliver lavere end den indstillede minimumshastighed.

PI-regulering / P-regulering

Reguleringen foretages af en PI-regulator, som dog kan ændres til en P-regulator, hvis anlægget udformning gør det nødvendigt.

• PI-regulering

Regulatoren indkobler kapacitet således, at afvigelsen imellem aktuelt temperatur og referencen bliver så lille som mulig.

• P-regulering

Regulatoren indkobler kapacitet afhængig af afvigelsen imellem aktuel temperatur og referencen. Proprotionalbåndet Xp angiver afvigelsen ved 100% kapacitet.

Begrænsning af referencen

For at sikre imod en for høj eller for lav reguleringsreference skal der indstilles en afgrænsning af referencen.

S7-Ref

Max

Min

Tvangsstyring af pumpen

Der kan foretages en tvangsstyring af kapaciteten, hvor den normale regulering tilsidesættes. Sikkerhedsfunktionerne er annulleret under en tvangsstyring.

Tvangsstyring via indstilling Reguleringen indstilles til manuel. Kapaciteten indstilles i procent af reguleret kapacitet.

Tvangsstyring af relæer Hvis tvangsstyringen foretages med omskifterne på fronten af et udvidelsesmodul, vil sikkerhedsfunktionen registrere en evt. overskridelse af værdier og evt. afsende alarmer, men regulatoren kan ikke koble med relæerne i denne situation.

Timetæller

Driftstiden af pumpen registreres løbende. Der kan udlæses:

- Driftstid for de sidste 24 timer

- Samlet driftstid siden tælleren sidst blev nulstillet.

Koblingstæller

Antal koblinger registreres løbende. Her kan antallet af on-perioder udlæses:

- Antal for de sidste 24 timer

- Samlet antal siden tælleren sidst blev nulstillet.

Reguleringsføler

Som reguleringsføler anvendes S7. Setpunktet for S7-temperaturen indstilles i °C.

Generelle overvågningsfunktioner

Generelle alarmindgange (10 stk.) En indgang kan anvendes til overvågning af et eksternt signal.

Det enkelte signal kan tilpasses den aktuelle anvendelse, idet det er muligt at navngive alarmfunktionen samt at angive egen alarmtekst. Der kan indstilles tidsforsinkelse på alarmen.

Generelle termostatfunktioner (5 stk.) Funktionen kan frit anvendes til alarmovervågning af anlægstemperaturer eller til on/o termostatstyring. Et eksempel kunne være termostatstyring af kompressorrummets ventilator.

Termostaten kan enten anvende én af de følere, der anvendes af reguleringen (Ss, Sd, S7) eller en uafhængig føler (Saux1, Saux2, Saux3, Saux4). Der indstilles ind- og udkoblingsgrænser for termostaten. Baseret på den aktuelle følertemperatur kobles termostatens udgang. Der kan indstilles alarmgrænser for hhv. lav- og højtemperatur inklusiv separate alarmforsinkelser. Den enkelte termostatfunktion kan tilpasses den aktuelle anvendelse, idet det er muligt at navngive termostaten og angive alarmtekster.

Generelle spændingsindgange med tilknyttet relæ (5 stk.) 5 generelle spændingsindgange er tilgængelige til overvågning af diverse spændingsmålinger på anlægget. Som eksempler kunne nævnes overvågning af en leak detektor, fugtighedsmåling, niveau signal alle med tilknyttede alarm funktioner. Spændingsindgangene kan benyttes til overvågning af standard spændingssignaler (0-5V, 1-5V, 2-10V, eller 0-10V). I givet fald kan man også benytte 0-20mA eller 4-20mA, såfremt der anbringes eksterne modstande på indgangen, for at tilpasse signalet til spænding. Der kan tilknyttes en relæudgang til overvågningen, således at man kan styre eksterne enheder.

For hver indgang kan følgende indstilles/udlæses:

- Frit denerbart navn

- Valg af signal type (0-5V, 1-5V, 2-10V, eller 0-10V)

- Skalering af udlæsning så den svarer til måleenheden

- Høj og lav alarm grænse inklusiv forsinkelsestider

- Frit denerbare alarm tekster

- Tilknytte en relæudgang med ind- og udkoblingsgrænser inklusiv forsinkelsestider

Generelle pressostatfunktioner (5 stk.) (Hvis der anvendes trykstyring af beholderen, bliver en af de 5 anvendt til denne funktion. Der er efterfølgende så kun 4 generelle pressostater.) Funktionen kan frit anvendes til alarmovervågning af anlægstryk eller til on/o pressostatstyring.

Pressostaten kan enten anvende én af de følere, der anvendes af reguleringen (Po, Pd) eller en uafhængig føler (Paux1, Paux2, Paux3). Der indstilles ind- og udkoblingsgrænser for pressostaten. Baseret på det aktuelle tryk kobles pressostatens udgang. Der kan indstilles alarmgrænser for hhv. lav- og højtryk inklusiv separate alarmforsinkelser. Den enkelte pressostatfunktion kan tilpasses den aktuelle anvendelse, idet det er muligt at navngive pressostaten og angive alarmtekster.

Diverse

Hovedafbryder

Hovedafbryderen bruges til at stoppe og starte reguleringsfunktionen.

Omskifteren har 2 positioner:

- Normal reguleringstilstand. (Indstilling = ON)

- Regulering stoppet. (Indstilling = 0FF)

Derudover kan man vælge også at anvende en digital indgang som en ekstern hovedafbryder.

Er omskifteren eller den eksterne hovedafbryder indstillet til OFF, er alle regulatorens funktioner inaktive og der genereres en alarm for at gøre opmærksom på dette - alle øvrige alarmer afgår.

Kølemiddel

Inden reguleringen kan startes, skal kølemidlet deneres.

Der kan vælges én af følgende kølemidler: 1 R12 9 R500 17 R507 25 R290 2 R22 10 R503 18 R402A 26 R600 3 R134a 11 R114 19 R404A 27 R600a 4 R502 12 R142b 20 R407C 28 R744 5 R717 13 Brugerdeneret 21 R407A 29 R1270 6 R13 14 R32 22 R407B 30 R417A 7 R13b1 15 R227 23 R410A 8 R23 16 R401A 24 R170

Kølemiddelindstillingen kan kun ændres, hvis ”Hovedafbryderen” er indstillet til “stoppet regulering”.

Advarsel: Forkert valg af kølemiddel kan medføre skade på kompressoren.

Følerkalibrering:

Indgangssignalet fra alle de tilsluttede følere kan korrigeres. En korrektion vil kun være nødvendig, hvis følerkablet er langt og har et lille ledningstværsnit. Alle udlæsninger og funktioner vil benytte den korrigerede værdi.

Ur funktion

Regulatoren indeholder en urfunktion. Urfunktionen benyttes kun til skift imellem dag/nat. Der skal foretages indstilling af år, måned, dato, timer og minutter.

Bemærk: Såfremt regulatoren ikke er udstyret med et RTC modul (AK-OB 101A) så skal uret genindstilles efter hvert netspændingsudfald. Hvis regulatoren er tilsluttet en installation med en AKA-gateway eller en AK system manager, vil disse automatisk genindstille urfunktionen.

Alarmer og meddelelser

I forbindelse med regulatorens funktioner er der en række alarmer og meddelelser, som bliver synlige i tilfælde af fejl eller fejlbetjening.

Alarmhistorie:

Regulatoren indeholder en alarm historie (log) der indeholder alle aktive alarmer samt de sidste 40 historiske alarmer. I alarm historien kan man se hvornår alarmen er opstået og hvornår den er afgået. Derudover kan man se prioriteten af hver alarm samt hvornår alarmen er blevet kvitteret og af hvilken bruger.

Følersvigt

Hvis der registreres et manglende signal fra en af de tilsluttede temperaturfølere eller tryktransmittere, vil der blive afsendt en alarm.

• Ved P0 fejl reguleres der videre med 50% indkoblet i dagdrift og 25% indkoblet i natdrift - dog minimum et trin.

• Ved Pd fejl kobles til 0% pumpekapacitet, men kompressorreguleringen forbliver normal.

• Ved fejl på Sd føleren bortfalder sikkerhedsovervågningen af trykgastemperaturen.

• Ved fejl på Ss-føleren bortfalder overvågningen af overhed-

ningen på sugeledningen. NB: En fejlbehæftet føler skal være OK i 10 min førend føleralar-

men afmeldes.

Alarmprioritet

Der skelnes imellem vigtige og knap så vigtige informationer. Vigtigheden – eller prioriteten - er fastlagt for nogle alarmer, medens andre kan ændres efter ønske (denne ændring kan kun foretages ved tilslutning af AK-ST service tool software til systemet og der skal foretages indstillinger i hver enkelt regulator).

Indstillingen bestemmer hvilken sortering / action, der skal foretages, når der optræder en alarm.

• “Høj” er den vigtigste

• “Kun log” er den laveste

• “Afbrudt” giver ingen action

Alarmrelæ

Derudover kan man tilvælge om man ønsker at have en alarm udgang på regulatoren som en lokal alarm indikering. For dette alarm relæ er det muligt at denere på hvilke alarm prioriteter det skal reagere – man kan vælge imellem følgende:

• “Ingen” – der anvendes intet alarm relæ

• “Høj’ – Alarm relæet aktiveres kun ved alarmer med høj prioritet

• “Lav - Høj” – Alarm relæet aktiveres ved alarmer med ’lav’, ’Mellem’ eller høj prioritet.

Sammenhæng imellem alarmprioritet og aktion fremgår af nedenstående skema.

Indstilling

Høj X X X X 1 Middel X X X 2 Lav X X X 3 Kun log X Afbrudt

Log Alarmrelævalg Sendes

Ingen Høj Lav-Høj

Netværk

AKM

destina-

tion

Alarm kvittering Hvis regulatoren er forbundet I et netværk med en AKA gateway eller en AK Systemmanager som alarm modtager, vil disse automatisk kvittere de alarmer som bliver sendt til dem.

Overstyring via netværk

Regulatoren indeholder indstillinger, som kan betjenes fra gatewayens overstyringsfunktion via datakommunikation.

Når overstyringsfunktionen beder om én ændring, vil alle de tilsluttede regulatorer på dette netværk blive indstillet samtidig. Der er følgende mulighed:

- Skift til natdrift

Betjening AKM / Service tool

Selve opsætningen af regulatoren kan kun foretages via AK-ST 500 service tool software.

Hvis regulatoren derimod ikke indgår i et netværk skal brugeren selv kvittere for alle alarmer.

Alarm lysdiode Alarm lysdioden på fronten af regulatoren indikerer regulatorens alarm tilstand:

Blinker: Der er en aktiv alarm eller en ukvitteret alarm. Fast lys: Der er en aktiv alarm, som er blevet kvitteret. Slukket: Der er ingen aktive alarmer og ingen ukvitterede alarmer

IO Status og manuel

Funktionen anvendes i forbindelse med installering, servicering og fejlnding på anlægget. Ved hjælp af funktionen kan de tilsluttede funktioner kontrolleres.

Målinger Her kan status af alle ind- og udgange aæses og kontrolleres.

Tvangsstyring Her kan man foretage en tvangsstyring af alle udgange for at kontrollere om disse er korrekt tilsluttet.

Bemærk: Der er ingen overvågning, når udgangene tvangsstyres.

Logning/registrering af parametre

Som et værktøj til dokumentation og fejlnding giver regulatoren mulighed for at foretage en logning af parameter data og gemme disse i dens interne hukommelse.

Via AK-ST 500 service tool software kan man:

a) Udvælge op til 10 parameter værdier regulatoren løbende skal

registrerer

b) Angive hvor ofte de skal registreres

Regulatoren har en begrænset hukommelse men som en tommelngerregel kan den gemme 10 parametre , der registreres for hver 10 minutter i 2 døgn.

Via AK-ST 500 kan man efterfølgende udlæse de historiske værdier i form af kurvepræsentationer. (Loggen virker kun, når uret er indstillet.)

Hvis regulatoren indgår i et netværk med en AKA gateway kan man efterfølgende foretage den daglige betjening af regulatoren via AKM system software dvs. man kan se og ændre daglige udlæsninger/indstillinger.

Bemærk: AKM system software har ikke adgang til alle regulatorens kongurations indstillinger. Hvilke indstillinger/udlæsninger der kan foretages fremgår af AKM menu betjeningen.

Autorisation / Adgangskoder

Regulatoren kan betjenes med Systemsoftware type AKM og service tool software AK-ST 500.

Begge betjeningsmåder giver mulighed for adgang på ere niveauer alt efter brugerens indsigt i de forskellige funktioner.

Systemsoftware type AKM: Her deneres de forskellige brugere med initialer og nøgleord. Der åbnes derefter adgang til præcis de funktioner, som brugeren må betjene. Betjeningen er beskrevet i AKM manualen.

Service tool software AK-ST 500: Betjeningen er beskrevet i manualen.

Når en bruger oprettes skal man angive følgende: a) Angive et brugernavn b) Angive en adgangskode c) Vælge brugerniveau d) Vælge enheder – enten US (f.eks. °F and PSI) eller Danfoss SI (°C

og Bar)

e) Vælge sprog

Der gives adgang til re brugerniveauer.

1) DFLT – Default bruger - Adgang uden brug af kodeord Se daglige indstillinger og udlæsninger.

2) Daily – Daglig bruger Indstille udvalgte funktioner og foretage kvittering af alarmer.

3) SERV – Service bruger Alle indstillinger i menusystemet på nær oprettelse af nye brugere.

4) SUPV – Supervisor bruger Alle indstillinger inklusiv oprettelse af nye brugere.

Visning af tryk og temperaturer

Der kan tilsluttet ét til 4 separate displays til regulatoren. Tilslutningen foretages via ledninger med stikforbindelser. Displayet kan fx placeres i en tavlefront.

Når der er tilsluttet display, vil det vise værdien for det, der er angivet i opsætningen. Det kan være:

- P0

- Sctrl

- Ss

- Sd

- Pd

- S7

- P0 bar

- Pd bar

Display Primær udlæsning * Sekundær udlæsning

A Sctrl S7 B S7 Sctrl C Ss None D Sd None

* Den primære udlæsning kan ændres til andre målinger hvis ønsket

u51 Aktuel reguleringsstatus på sugegruppe

0: Power up 1: Stoppet 2: Manuel 3: Alarm 4: Restart 5: Standby 10: Full loaded

11: Running u52 Indkoblet kompressork apacitet i % u53 Referencen for kompressorkapaciteten u54 Sd Trykgastemperaturen i °C u55 Ss Sugegastemperaturen i °C u98 Aktuel temperatur for S7 medieføler U01 Aktuel Pd dischargetryk i °C

AL1 Alarm sugetryk AL2 Alarm for dischargetryk

- - 1 Initiering. Displayet er tilsluttet udgang A. (- - 2 = udgang B, osv.)

Hvis du vil se en af værdier for hvad, der er angivet under "funktion", skal du betjene knapperne på følgende måde:

1. Tryk på den øverste knap til der vises en parameter

2. Tryk på øverste eller nederste knap og nd hen til den parameter, du vil aæse

3. Tryk på den midterste knap indtil værdien for parameteren vises.

Efter kort tid returnerer visningen automatisk til "Read out-visnin-

gen".

Når der vælges et display med betjeningsknapper, kan der ud over visning af tryk og temperaturer foretages en simpel betjening via et menusystem:

No. Funktion

o30 Indstilling af kølemiddel o57 Kapacitetsindstillinger for pumpen

0: MAN, 1: OFF, 2: AUTO 058 Manuel indstilling af pumpekapacitet o59 Kapacitetsindstillinger for sugegruppen

0: MAN, 1: OFF, 2: AUTO o60 Manuel indstilling af sugetr ykskapacitet o62 Valg af en foruddeneret opsætning

Denne indstilling vil give et valg af en række foruddenerede kombinationer, hvilket

samtidig etablerer forbindelsespunkterne. I slutningen af manualen er der en oversigt

over mulighederne og tilslutningpunkter. Efter konguration af denne funktion, vil

regulatoren lukke ned og genstarte. o93 Låsning af opsætning

Du kan kun vælge en forudindstillet konguration eller ændre kølemiddel, når kon-

gurationen låsen er åben.

0 = Konguration åben

1 = Konguration låst r12 Funktionsafbryder

0: Regulator stopper

1: Regulering r23 Setpunkt sugetryk

Indstilling af ønsket sugetryksreference i °C r24 Sugetryksreference

Aktuel reference temperatur for kompressorkapacitet r28 Setpunkt S7

Indstilling af ønsket temperatur i °C r29 S7- reference

Aktuel reference for temperaturregulering r57 Po fordampertryk i °C u16 Aktuel medie temperatur målt med Sctrl u21 Overhedning i sugeledning u48 Aktuel reguleringsstatus på pumpen

0: Power up

1: Stoppet

2: Manuel

3: Alarm

4: Restart

5: Standby

10: Full loaded

11: Running u49 Indkoblet pumpek apacitet i % u50 Referencen for pumpekapaciteten i %

Lysdioder på regulatoren

Intern kommunikation imellem modulerne: Hurtig blink = fejl Konstant On = fejl

Status på udgang 1-8

■ Power

■ Comm

■ DO1 ■ Status

■ DO2 ■ Service Tool

■ DO3 ■ LON

■ DO4

■ DO5 ■ Alarm

■ DO6

■ DO7

■ DO8 ■ Service Pin

Langsom blink = OK Hurtig blink = Svar fra gateway i 10 min. efter netværksinstallation Konstant On = fejl Konstant O = fejl

Ekstern kommunikation

Blink = Aktiv alarm / ikke kvitteret Konstant On = Aktiv alarm / kvitteret

Netværksinstallation

Bilag A – Kompressorkombinationer og koblingsmønstre

I dette afsnit gives en mere detaljeret beskrivelse af kompressorkombinationerne og de tilhørende koblingsmønstre. Sekventiel drift er udeladt i eksemplerne eftersom kompressorerne udelukkende kobles i hht. deres kompressornummer (First in – Last out princip) og kun hastighedsstyrede kompressorer anvendes til at fylde kapacitetshuller.

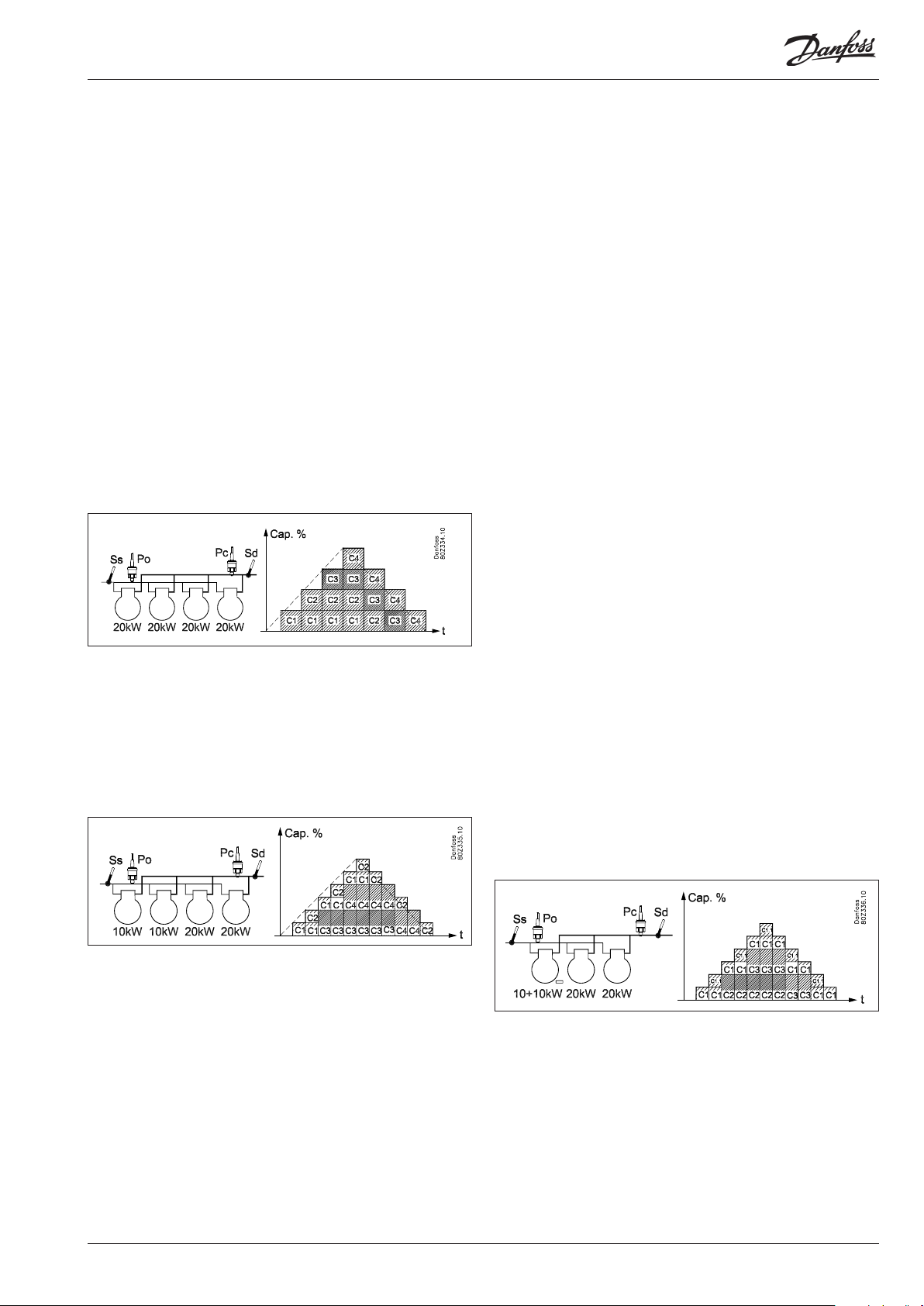

Kompressoranvendelse 1 – ét trins

Kapacitetsfordeleren er i stand til at håndtere op til 8 ét-trins Kompressorer efter følgende koblingsmønstre:

• Sekventielt

• Cyklisk

• Best t

Cyklisk drift - eksempel Hér er alle kompressorer af samme størrelse og kompressorerne ind- og udkobles i hht. First In First Out (FIFO) princip for at opnå drifttimeudligning imellem kompressorerne.

- Der er drifttimeudligning imellem alle kompressorerne

- Starter kompressor med færrest køretimer først

- Stopper kompressoren med est køretimer først

Best t - eksempel Hér er mindst to kompressorer af forskellig størrelse. Kapacitetsfordeleren ind- og udkobler kompressorerne for at opnå den bedst mulige kapacitetstilpasning (mindst mulige kapacitetsspring).

Kompressoranvendelse 2 – 1 x aastning + ét trins

Regulatoren er i stand til at styre en kombination af én kapacitetsstyret og ere ét-trins kompressorer. Fordelen ved denne kombination er, at aastningsventilerne bruges til at udfylde kapacitetshuller, og derved opnås mange kapacitetstrin via få kompressorer.

Forudsætningen for at anvende denne kompressor anvendelse er:

• Alle kompressorer har samme størrelse.

• Den kapacitetstyrede kompressor kan have op til tre aastningsventiler.

• Hovedtrinnet kan have en anden størrelse end aastningsventilerne i.e. 50%, 25% og 25%.

Denne kompressorkombination kan håndteres iht. følgende koblingsmønstre:

• Sekventielt

• Cyklisk

Generelt vedr. håndtering Indkobling

Den kapacitetsregulerede kompressorer med aastningsventiler vil altid starte førend ét-trins kompressorer. Den kapacitetregulerede kompressor vil altid blive fuldt lastet inden indkobling af efterfølgende ét-trins kompressorer.

Udkobling

Den kapacitetsregulerede kompressor vil altid være den sidste til at stoppe. Den kapacitetsregulerede kompressor vil altid blive fuldt aastet inden udkobling af efterfølgende ét-trins kompressorer.

Aastningsventiler

Ved cyklisk drift anvendes aastningsventiler til at lukke kapacitetshuller fra de efterfølgende ét-trins kompressorer.

Anti cycle timer restriktioner

I fald at den kapacitetsregulerede kompressor er forhindret i at starte pga. anti cycle timer restriktioner, så tillades ikke start af efterfølgende ét-trins kompressorer. Den kapacitetsregulerede kompressor startes, når timer restriktionen er udløbet.

Cyklisk drift - eksempel Ét-trins kompressorerne ind- og udkobles i hht. First In First Out princip (FIFO) for at opnå drifttimeudligning imellem kompressorerne.

- Der er drifttimeudligning imellem kompressor 1 og 2

- Der er drifttimeudligning imellem kompressor 3 og 4

- Den kapacitetsregulerede kompressor er den første til at starte og den sidste til at stoppe.

- Aastningsventilen anvendes til at udfylde kapacitetshuller

- Der er drifttimeudligning imellem kompressor 2 og 3

Kompressor anvendelse 3 – 2 x aastning + ét trins

Regulatoren er i stand til at styre en kombination af to kapacitetsstyret og ere ét-trins kompressorer. Fordelen ved denne kombination er, at aastningsventilerne bruges til at udfylde kapacitetshuller, og derved opnås mange kapacitetstrin via få kompressorer.

Forudsætningen for at anvende denne kompressoranvendelse er:

• Alle kompressorer har samme størrelse.

• De kapacitetstyrede kompressor har samme antal aastningsventiler (max. 3)

• Hovedtrinnet på de kapacitetsstyrede kompressorer har samme størrelse

• Hovedtrinnet kan have en anden størrelse end aastningsventilerne i.e. 50%, 25% og 25%.

Denne kompressor kombination kan håndteres iht. Følgende koblingsmønstre:

• Sekventielt

• Cyklisk

Kompressoranvendelse 4 – kun kapacitetsregulerede med aastninger

Regulatoren er i stand til at styre én eller to kapacitetsstyrede stempelkompressorer af samme størrelse med op til 3 aastningsventiler.

Forudsætningen for at anvende denne kompressoranvendelse er:

• Kompressorer har samme størrelse

• De kapacitetstyrede kompressorer har samme antal aastningsventiler

• Hovedtrinnet på de kapacitetsstyrede kompressorer har samme størrelse

• Hovedtrinnet kan have en anden størrelse end aastningsventilerne fx 50 %, 25 % og 25 %.

Denne kompressorkombination kan håndteres iht. følgende koblingsmønstre:

• Sekventielt

• Cyklisk

Generelt vedr. håndtering af kapacitetstyrede kompressorer: Indkobling

De kapacitetsregulerede kompressorer med aastningsventiler vil altid starte førend ét-trins kompressorer. De kapacitetregulerede kompressorer vil altid blive fuldt lastet inden indkobling af efterfølgende ét-trins kompressorer.

Udkobling

De kapacitetsregulerede kompressorer vil altid være de sidste til at stoppe. Håndtering af aastningsventilerne afhænger af indstilling af ”unloader ctrl mode”.

Aastningsventiler

Under cyklisk drift anvendes aastningsventiler til at lukke kapacitetshuller fra de efterfølgende ét-trins kompressorer.

Anti cycle timer restriktioner

I fald at en kapacitetsreguleret kompressor er forhindret i at starte pga. anti cycle timer restriktioner, så tillades ikke start af efterfølgende ét-trins kompressorer. Den kapacitetsregulerede kompressor startes, når timer restriktionen er udløbet.

Cyklisk drift - eksempel Ét-trins kompressorerne ind- og udkobles iht. First In First Out princip (FIFO) for at opnå drifttimeudligning imellem kompressorerne.

Cyklisk drift - eksempel Kompressorerne ind- og udkobles i hht. First In First Out (FIFO) princip for at opnå drifttimeudligning imellem kompressorerne.

- Ved indkobling starter kompressoren med færrest køretimer (C1)

- Først når kompressor C1 er fuldt belastet indkobles kompressor C2

- Ved udkobling aastes den kompressor med est køretime først (C1)

- Når denne kompressor er aastet, aastes den anden kompressor, inden hovedtrinnet på kompressor C1 udkobles.

Kompressoranvendelse 5 – 1 x hastighed + ét trins

Regulatoren er i stand til at styre én hastighedsstyret kompressor kombineret med ét-trins kompressorer af ens eller forskellige størrelser.

Forudsætningen for at anvende denne kompressor application er:

• Én hastighedsstyret kompressor som kan være af anden størrelse end efterfølgende ét-trins kompressorer

• Op til 3 ét-trins kompressorer af samme eller forskellig kapacitet (afhænger af koblingsmønster)

- De kapacitetsregulerede kompressorer er de første til at starte og de sidste til at stoppe.

- Der er køretidsudligning imellem de kapacitetsregulerede kompressorer

- Aastningsventilen på de kapacitetsstyrede kompressor anvendes til at udfylde kapacitetshuller

- Der er drifttimeudligning imellem ét-trins kompressorerne 3 og

Denne kompressor kombination kan håndteres i hht. følgende koblingsmønstre:

• Sekventielt

• Cyklisk

• Best t

Håndtering af hastighedsstyret kompressor: Vedrørende den generelle håndtering af den hastighedsstyrede kompressor henvises til afsnittet "Power pack typer".

Cyklisk drift - eksempel Hér er ét-trins kompressorerne af samme størrelse. Den hastighedsstyret kompressor er altid den første til at starte og den sidste til at stoppe. Èt-trins kompressorerne ind- og udkobles Iht. First In First Out

princip for at opnå drifttime udligning. Den hastighedsstyret kompressor anvendes til at udfylde kapacitetshullerne imellem ét-trins kompressorerne.

Eksempel:

Stigende kapacitet:

- Den hastighedsstyrede kompressor starter når ønsket kapacitet svarer til start speed

- Den efterfølgende ét-trins kompressor med færrest køretimer indkobles, når den hastighedsstyrede kompressor kører ved fuld speed (90 Hz)

-Når en ét-trins kompressor indkobles, reducerer den hastighedsstyrede kompressor hastigheden (40 Hz) svarende til kapaciteten af ét-trins kompressoren

Faldende kapacitet:

- Den efterfølgende ét-trins kompressor med est køretimer udkobles, når den hastighedsstyrede kompressor når min. speed (30 Hz)

- Når en ét-trins kompressor udkobles, hæver den hastighedsstyrede kompressor hastigheden (80 Hz) svarende til kapaciteten af ét-trins kompressoren

- Den hastighedsstyrede kompressor er den sidste kompressor, som udkobles, når betingelserne herfor er opfyldt.

Best t - eksempel: Hér er mindst to af ét-trins kompressorerne af forskellig størrelse. Den hastighedsstyrede kompressor er altid den første til at starte og den sidste til at stoppe. Kapacitetsfordeleren ind- og udkobler ét-trins kompressorerne for at opnå den bedst mulige kapacitetstilpasning (mindst mulige kapacitetsspring). Den hastighedsstyrede kompressor anvendes til at udfylde kapacitetshullerne imellem ét-trins kompressorerne.

Eksempel:

Faldende kapacitet:

- Den lille ét-trins kompressor udkobles, når den hastighedsstyrede kompressor har nået min. speed (30 Hz)

- Når den hastighedsstyrede kompressor igen når min speed (30 Hz), udkobles den mindste ét-trins kompressor (C2), og den store ét-trins kompressor (C3) indkobles.

- Når den hastighedsstyrede kompressor igen når min speed (30 Hz), udkobles den store ét-trins kompressor (C3), og den lille ét-trins kompressor (C2) indkobles igen.

- Når den hastighedsstyrede kompressor igen når min speed (30 Hz), udkobles den lille ét-trins kompressor (C2).

- Den hastighedsstyrede kompressor er den sidste kompressor som udkobles, når betingelserne herfor er opfyldt.

- Når ét-trins kompressorens kapacitet udkobles, hæver den hastighedsstyrede kompressor hastigheden (80 Hz) svarende til den udkoblede kapacitet

Kompressoranvendelse 6 – 1 x hastighed + aastninger

Regulatoren er i stand til at styre én hastighedsstyret kompressor kombineret med ere kapacitetsstyrede kompressorer af samme størrelse og med samme antal aastninger. Fordelen ved denne kombination er, at den variable del af den hastighedsstyrede kompressor kun behøver at være stor nok til at dække de efterfølgende aastningsventiler for at opnå en kapacitetskurve uden huller.

Forudsætningen for at anvende denne kompressor application er:

• Én hastighedsstyret kompressor som kan være af anden størrelse end efterfølgende kompressorer

• De kapacitetsstyrede kompressor har samme størrelse og samme antal aastningsventiler (max. 3)

• Hovedtrinnet på de kapacitetsstyrede kompressorer har samme størrelse

• Hovedtrinnet kan have en anden størrelse end aastningsventilerne i.e. 50%, 25% og 25%.

Denne kompressor kombination kan håndteres iht. Følgende koblingsmønstre:

• Sekventielt

• Cyklisk

Håndtering af hastighedsstyret kompressor Vedrørende den generelle håndtering af den hastighedsstyrede kompressor henvises til afsnittet "Power pack typer".

Cyklisk drift - eksempel Den hastighedsstyrede kompressor er altid den første til at starte og den sidste til at stoppe. De kapacitetsstyrede kompressorer ind- og udkobles iht. First In First Out princip for at opnå drifttimeudligning Den hastighedsstyrede kompressor anvendes til at udfylde kapacitetshullerne imellem aastningsventilerne/hovedtrinene.

Stigende kapacitet:

- Den hastighedsstyrede kompressor starter, når ønsket kapacitet svarer til start speed

- Den mindste ét-trins kompressor indkobles, når den hastighedsstyrede kompressor kører ved fuld speed (90 Hz).

- Når den hastighedsstyrede kompressor igen når max speed (90 Hz), udkobles den mindste ét-trins kompressor (C2), og den store ét-trins kompressor (C3) indkobles.

- Når den hastighedsstyrede kompressor igen når max speed (90 Hz), indkobles den mindste ét-trins kompressor (C2) igen

- Når der indkobles ét-trins kompressorer, reduceres hastigheden på den hastighedsstyrede kompressor (40 Hz) svarende til kapaciteten af den indkoblede kapacitet

Stigende kapacitet:

- Den hastighedsstyrede kompressor starter, når ønsket kapacitet svarer til start speed

- Hovedtrinnet på den kapacitetsstyrede kompressor med færrest køretimer (C1) indkobles, når den hastighedsstyrede kompressor kører ved fuld speed (60 Hz)

- Aastningsventilerne indkobles efterhånden som den hastighedsstyrede kompressor igen når max. speed (60 Hz)

- Hovedtrinnet på den sidste kapacitetsstyrede kompressor (C2) indkobles, når den hastighedsstyrede kompressor igen når max speed (60 Hz)

- Aastningsventilerne indkobles efterhånden som den hastighedsstyrede kompressor igen når max. speed (60 Hz)

- Når der indkobles hovedtrin eller aastningsventiler, reduceres hastigheden på den hastighedsstyrede kompressor (35 Hz) svarende til kapaciteten af den indkoblede kapacitet.

Faldende kapacitet:

- Den kapacitetsstyrede kompressor med est køretimer (C2) udkobler en aastningsventil, når den hastighedsstyrede kompressor har nået min. speed (25 Hz)

- Når den hastighedsstyrede kompressor igen når min. speed (25 Hz), udkobles en aastningsventil på den næste kapacitetsstyrede kompressor (C3)

- Når den hastighedsstyrede kompressor igen når min. speed (25 Hz), udkobles hovedtrinnet på den kapacitetsstyrede kompressor med est køretimer (C2)

- Når den hastighedsstyrede kompressor igen når min. speed (25 Hz), udkobles hovedtrinnet på den sidste kapacitetsstyrede kompressor (C3)

- Den hastighedsstyrede kompressor er den sidste kompressor, som udkobles når betingelserne herfor er opfyldt.

- Når der udkobles hovedtrin eller aastningsventiler, hæver den hastighedsstyrede kompressor hastigheden (50 Hz) svarende til den udkoblede kapacitet

De hastighedsstyrede kompressor er altid de første til at starte og de sidste til at stoppe. De øvrige kompressorer ind – og udkobles iht. drifttid (First In First Out princip). De hastighedsstyrede kompressor anvendes til at udfylde kapacitetshullerne imellem de efterfølgende ét-trins kompressorer.

Eksempel:

Stigende kapacitet:

- Den hastighedsstyrede kompressor med færrest køretimer (C1) starter, når ønsket kapacitet svarer til start speed

- Den efterfølgende hastighedsstyrede kompressor C2 indkobles, når den første hastighedsstyrede kompressor (C1) har nået max. speed (60 Hz) således, at kompressorerne kører i parallel

- Når de to hastighedsstyrede kompressorer når fuld speed (60 Hz), indkobles den ét-trins kompressor med færrest antal køretimer (C3)

- Når de to hastighedsstyrede kompressorer igen når fuld speed (60 Hz), indkobles den sidste ét-trins kompressor (C4)

- Når der indkobles ét-trins kompressorer, reduceres hastigheden på de hastighedsstyrede kompressor (35 Hz) svarende til den indkoblede kapacitet.

Kompressoranvendelse 7 – 2 x hastighed + ét trins

Regulatoren er i stand til at styre to hastighedsstyrede kompressorer kombineret med ere ét-trins kompressorer, der kan have samme eller forskellige størrelse (afhænger af valgt koblingsmønster). Fordelen ved at anvende to hastighedsstyrede kompressorer er, at man kan opnå en meget lav kapacitet, som er en fordel ved lave belastninger samtidig med at man opnår et meget stort variabelt reguleringsområde.

Forudsætningen for at anvende denne kompressorapplication er:

• To hastighedsstyret kompressor som kan være af anden størrelse end efterfølgende ét-trins kompressorer

• De hastighedsstyrede kompressorer kan være af samme eller forskellig størrelse (afhænger af valgt koblingsmønster)

• Samme frekvensbånd for begge hastighedsstyrede kompressorer

• Èt-trins kompressorer af samme eller forskellig størrelse (afhænger af valgt koblingsmønster)

Denne kompressorkombination kan håndteres iht. følgende koblingsmønstre:

• Sekventielt

• Cyklisk

• Best t

Håndtering af hastighedsstyret kompressor: Vedrørende den generelle håndtering af de hastighedsstyrede kompressorer henvises til afsnittet "Power pack typer".

Faldende kapacitet:

- Ét-trins kompressoren med est køretimer (C3) udkobles, når de hastighedsstyrede kompressorer når min speed (25 Hz)

- Når de to hastighedsstyrede kompressorer igen når min speed (25 Hz), udkobles den sidste ét-trins kompressor (C4)

- Når de to hastighedsstyrede kompressorer igen når min speed (25 Hz), udkobles den hastighedsstyrede kompressor med est køretimer (C1)

- Den sidste hastighedsstyrede kompressor (C2) udkobles, når betingelserne herfor er opfyldt

- Når ét-trins kompressorer udkobles, hæver de hastighedsstyrede kompressorer hastigheden (50 Hz) svarende til den udkoblede kapacitet.

Best t - eksempler Hér er enten de to hastighedsstyrede kompressorer af forskellig størrelse, eller også er de efterfølgende ét-trins kompressorer af forskellig størrelse. De hastighedsstyrede kompressorer er altid de første til at starte og de sidste til at stoppe. Kapacitetsfordeleren ind- og udkobler såvel hastighedsstyrede som ét-trins kompressorer for at opnå den bedst mulige kapacitetstilpasning (mindst mulige kapacitetsspring).

Cyklisk drift - eksempel Hér er de hastighedsstyrede kompressorer af samme størrelse Èt-trins kompressorerne skal også være af samme størrelse.

Danfoss AK-HP 780 User guide [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
