User guide

Controller tray til kølemøbelstyring med signal fra ekstern regulator AK-CT 200A + AK-CT 201A

ADAP-KOOL® Refrigeration control systems

AK-CT 201A

Introduktion

Anvendelse

Regulatoren er et komplet hjælperelæmodul med stor eksibilitet for tilpasning af signaler fra en ekstern regulator. Regulatoren er optimeret til kobling af belastninger på kølemøbler og kølerum, samt til styring af lys og natgardin.

Fordele

• Optimeret til montage hos møbelfabrikanter

• Strømstyrede og spændingsstyrede relækoblinger

• Strømkrævende belastninger kan tilsluttes direkte

• Én regulator til ere forskellige kølemøbler

• Hurtig opsætning via prædenerede opsætninger

• Indbygget datakommunikation

Princip

Der er 8 digitale indgange, der kan deneres til at koble de 8 udgangsrelæer. Relæerne bliver styret af et internt målekredsløb, som søger for et optimal koblingstidspunkt på sinuskurven. Det optimale tidspunkt medfører, at der kan kobles med belastninger på op til 16 A på de enkelte relæer. Strømmen igennem hvert relæ bliver målt løbende, og bliver den højere end den indstillede tilladelige værdi, bliver relæet koblet ud, og der afsendes en alarm.

Funktioner

- Relæer der styres af en ekstern regulator. Fx til:

• Kompressor, samt eventuelt kompressor 2

• Afrimning med 1, 2 eller 3 faser

• Kantvarme

• Ventilatorer og ventilatorer i økodrift

• Lys, samt eventuelt extra lys

• Natgardin

- AK-CT 200A har et alarmrelæ, der aktiveres ved alarmer fx. udkobling af et relæ ved for høj strøm.

Indhold

Introduktion ....................................................................................................... 2

Virkemåde ........................................................................................................... 4

Anvendelser ....................................................................................................... 6

Tilslutninger ....................................................................................................... 9

Funktionsoversigt...........................................................................................11

2 User Guide RS8GT501 © Danfoss 2016-10 AK-CT 201A

Betjening ........................................................................................................... 14

Menuoversigt ................................................................................................... 15

Data ..................................................................................................................... 18

Bestilling ............................................................................................................ 19

Anvendelser

Regulatoren kan koble funktioner på forskellige kølemøbler fx:

• Standard møbel eller kølerum med én fordamper og én kølesektion.

• Kølemøbler med to fordampere og to kølesektioner

• Kølemøbler med én fordamper og to kølesektioner.

Det er den eksterne regulator, der bestemmer hvilke funktioner der skal kobles med.

En indstilling vil kongurere ind- og udgange, så én indgang målrettes til én bestemt relæudgang.

Montagefordele

Regulatoren er konstrueret med en række fordele for montage hos kølemøbelproducenten, fx:

Høj relæbelastning

Ind-og udkobling af belastninger styres af en spændingsmåling og en strømmåling, så relæets kontaktfunktion opnår optimale betinger. Herved kan regulatoren koble belastninger på op til16 A uden brug af hjælperelæer.

Fjederklemmer

Alle ledningstilslutninger sker til stik med en ederkontakt. Det giver hurtig og simpel montage.

Paralleludtag

Flere af udgangene har dobbelte eller tre-dobbelte tilslutningssteder, så brugen af eksterne sløjfeklemmer for det meste kan undgås.

Regulatorens opbygning

Regulatoren består af hardware type AK-CT 200A og en software indentitetskode AK-CT 201A. Denne software identitetskode leveres på et særskilt stik og skal placeres i et RJ45 stik i hardwaren. Det er først nødvendigt at montere stikket, når regulatoren skal kongureres.

AK-CT 201A User Guide RS8GT501 © Danfoss 2016-10 3

Virkemåde

Digitale indgange

Der er 6 digitale indgange med kontaktfunktion og 2 digitale indgange med højspændingssignal. Indgangene anvendes til følgende funktioner:

• Modtage signal fra en ekstern regulator og derefter aktivere det tilhørende relæ

• Modtage signal fra kontakter så der kan ske aktivering af lys og natgardin

Lysfunktion

Funktionen kan anvendes til styring af lyset i et kølemøbel eller i et kølerum. Lysfunktionen kan deneres på to måder:

• Lyset styres med en DI indgang

• To signaler, der begge skal være on, inden lyset tænder. Det ene kan være et DI-kontaktsignal ved møblet (fx DI3), og det andet skal være et spændingssignal på DI7.

Ekstra lys (lys2) Lys2 kan ligeledes aktiveres af en DI indgang fx DI4. Det kan også styres med to signaler. Ved to signaler skal det andet signal ske med et spændingssignal på DI8.

Lys1 styres af DI7 og fx DI3.

Lys2 (ekstra lys) styres af DI8 og fx DI4.

Overstyring af lys 1

Natgardin

Motoriserede natgardiner kan styres automatisk fra regulatoren. Natgardinerne vil følge status på lysfunktionen. Når lyset tændes, åbner natgardinerne, og når lyset slukkes, lukker natgardinerne igen. Når natgardinerne er lukkede, er det muligt at åbne dem via et pulssignal på en digitale indgang. Hvis dette pulstryk aktiveres, åbner natgardinerne, og der kan fyldes nye varer i kølemøblet. Når pulstrykket igen aktiveres lukker gardinerne igen. Hvis aktiveringen udelades, lukker gardinet automatisk, når forsinkelsestiden udløber. Med en indstilling deneres, om lyset skal være tændt eller slukket, når natgardinet er oppe. Dette pulstryk skal tilsluttes en af følgende indgange DI5, DI7 eller DI8.

4 User Guide RS8GT501 © Danfoss 2016-10 AK-CT 201A

Datakommunikation

Regulatoren har fast indbygget MODBUS datakommunikation. Den kan tilsluttes en Danfoss systemenhed, hvis det ønskes.

Hvis der er ønske om anden form for datakommunikation, kan der indsættes ét Lon RS 485 modul i regulatoren. Tilslutningen skal så ske på klemme RS 485.

(Ved anvendelsen af et Lon RS 485 modul og gateway type AKA 245, skal modulet være version 6.20 eller nyere.

Vigtigt

Alle tilslutninger til datakommunikationen MODBUS og RS 485, skal overholde de krav, der stilles til datakommunikationskabler. Se litteratur: RC8AC

Display

Regulatoren har 2 stik til et display. Her kan der tilsluttes et display type EKA 163B eller EKA 164B (max. længde 15m). EKA 163B er et display til udlæsning. EKA 164B er både til udlæsning og til betjening.

Under normaldrift vil displayet vise "ON". Hvis et af relæerne kobler ud pga. overstrøm vil displayet blinke med 3 lysdioder. I denne situation er der adgang til alarmlisten ved tryk på den øverste knap.

Det er muligt at tilslutte to display. Der er ens signaler på begge stik.

AK-CT 201A User Guide RS8GT501 © Danfoss 2016-10 5

Anvendelser

Her er en oversigt over regulatorens anvendelsesmuligheder. Anvendelser er alle tilpasset kommercielle køleanlæg i form af enten kølemøbler eller kølerum.

På de følgende sider er der vist 8 tilslutningsdiagrammer. Det anbefales at benytte det forbindelsesdiagram, der kommer tættest på anvendelsen. Herved udlignes forbruget på de tre faser mest muligt. Nogle funktioner er bundet fast til bestemte udgange. Her er det et krav at tilslutningsdiagrammet følges. Funktionerne er:

• Afrimning. Her benyttes et eller ere af DO-udgangene alt efter om anvendelsen er en, to eller tre-faset afrimning.

• Ventilatorstop, når natgardinet ruller ned. Her afbrydes DO7.

• Ventilator ECO funktion. Her vil DO8 koble.

Udgange Der er 8 indgange og 8 udgange. Hver udgang kan kobles af en vilkårlig indgang, som får signal fra en ekstern regulator eller anden kontaktfunktion.

Alarmudgang Alarmrelæet vil slippe, når regulatoren registrerer en fejl. Fx ved frakobling af et relæ pga. overstrøm.

Digitale indgange DI1 til DI6 er on/o-indgange, der fx kan benyttes til en af følgende funktioner: Aktivere et relæ til fx komperessor, afrimning, ventilator, lys, ayse afrimning m.m. DI7 og DI8 er 230 V indgange, der kan aktivere lignende funktioner. Se funktionerne i de respektive indstillinger o84 osv. Der er begrænsninger på DO1 og DO2. De kan kun anvendes til signal fra den eksterne regulator.

Styring af natgardiner Natgardinerne vil følge status på lysfunktionen – når lyset er tændt, er natgardiner oppe, og når lyset er slukket, er natgardiner nede. Derudover giver en digital indgang mulighed for tvangsåbning af gardiner, så varer kan fyldes i møblet.

Kongurering

Funktion Indgang/ Indstillingsmenu Indstilling

DI3 DI4 DI5 DI6 DI7 DI8

o84 P55 P56 P57 P58 P59

Benyttes ikke + + + + + + 0

Natgardin + + + + + + 12

Lys + + + + + + 16

Ekstra lys + + + + + + 17

Ingen afrimning + + + + + + 18

Overstyre lys + + + + + + 19

Central + decentral overstyring af lys

Central + decentral overstyring af extra lys

Central + decentral overstyring af natgardin + tænde lys

Central + decentral overstyring af natgardin, men uden lys

Eksempel Hvis DI3 skal benyttes til at aktivere et natgardin, skal o84 indstilles til 12.

16 16

17 17

12 12 +o38 = 5

12 12 +o38 = 6

6 User Guide RS8GT501 © Danfoss 2016-10 AK-CT 201A

Danfoss

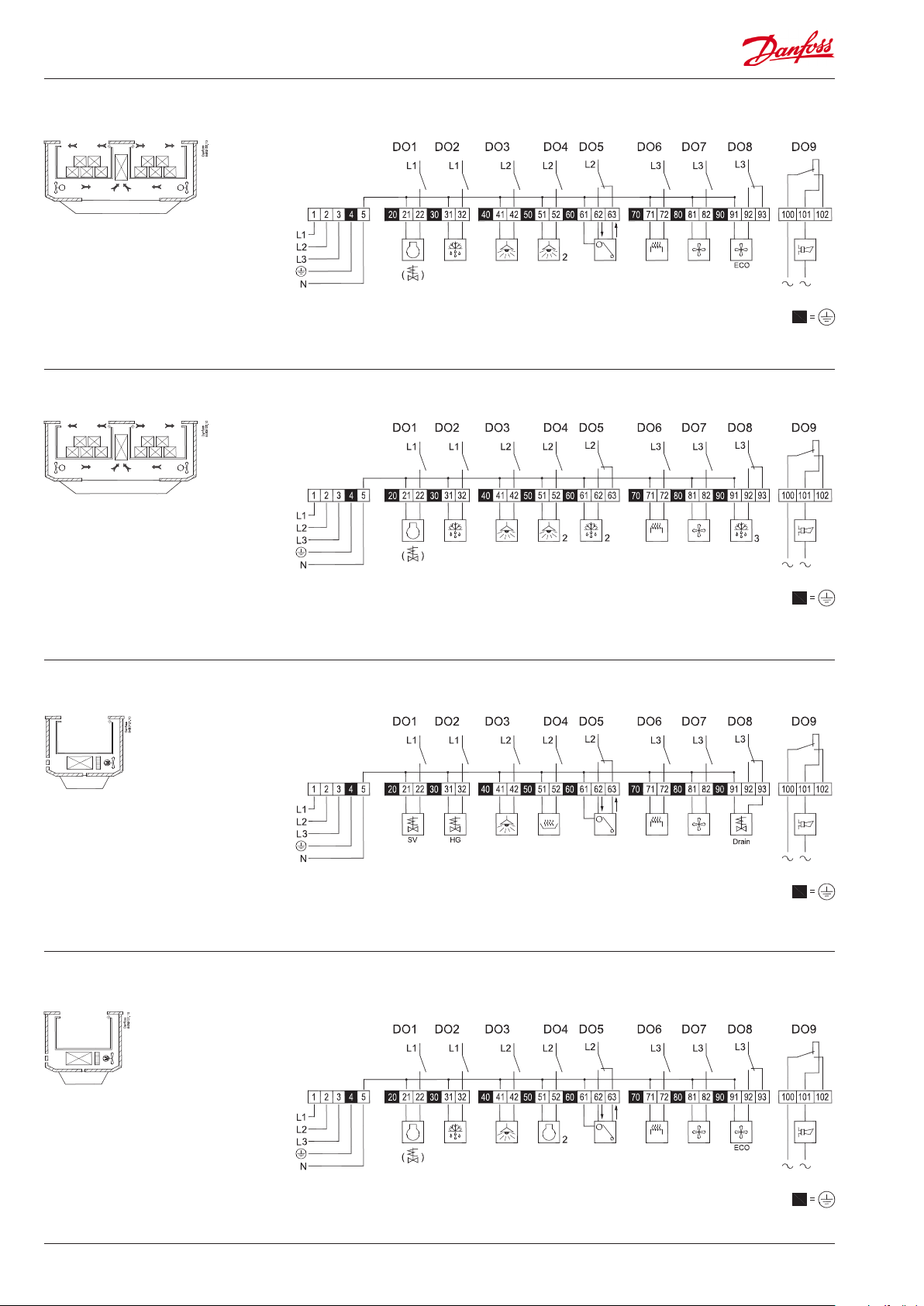

Én kølesektion - én fordamper

Én kølesektion - én fordamper 3-faset afrimning

84B3124.1

400V 3N AC

84B3125.13

400V 3N AC

84B3126.1

400V 3N AC

To kølesektioner - to fordampere 2-faset afrimning

84B3127.13

400V 3N AC

To kølesektioner - to fordampere 3-faset afrimning

AK-CT 201A User Guide RS8GT501 © Danfoss 2016-10 7

Danfoss

To kølesektioner - én fordamper

To kølesektioner - én fordamper 3-faset afrimning

84B3128.1

400V 3N AC

84B3129.13

400V 3N AC

Varmgas afrimning Med relæer til: Hovedventilen i sugeledningen. Varmgasventilen Drænventilen.

”To-kompressor” drift

84B3130.1

400V 3N AC

84B3131.13

400V 3N AC

8 User Guide RS8GT501 © Danfoss 2016-10 AK-CT 201A

Tilslutninger

Forsyningsspænding

230 V, eller 2 faser + nul, eller 3 faser + nul. 50 Hz. Nul skal monteres. Ved manglende nul kan regulatoren blive ødelagt. Ved montage og demontage skal forsyningen være afbrudt).

DO1 - DO8 Hvis funktionerne "Afrimning" , "Ventilatorstop", eller "Ventilator ECO" benyttes, vil interne funktioner koble med de berørte udgange. Tilslutningen skal så foretages som vist på diagrammet.

Ellers er tilslutningen i princippet valgfri, men af hensyn til tilslutningsskemaet anbefales følgende:

DO1

Køling eller sugeledningsventil

DO2

Afrimning, eller varmgasventil

DO3

Lys

DO4

Lys 2 eller kompressor 2 eller varmelegeme i drypbakke

DO5

Natgardin eller afrimning 2

Tryktransmitter

Anvendes ikke

AO1

Anvendes ikkeDI1-DI6 Digitalt indgangssignal. Den denerede funktion er aktiv, når indgangen sluttes / åbnes.

DI7-DI8

Digitalt indgangssignal. Den denerede funktion er aktiv, når indgangen modtager 230 V.

Datakommunikation

Hvis der anvendes datakommunikation, er det vigtigt, at installationen af datakommunikationskablet udføres korrekt. Se separat litteratur nr. RC8AC...

MODBUS

Til datakommunikation. Terminal 133 = BTerminal 134 = A+ Terminal 135 = skærm

RS485 (terminal 130, 131,132)

Til datakommunikation, men kun hvis der indsættes et datakommunikationsmodul i regulatoren. Modulet kan være et LON RS485. Terminal 130 = B (B-) Terminal 131 = A (A+) Terminal 132 = skærm

(Ved LON RS485 og gateway type AKA 245, skal gatewayen være version 6.20 eller nyere.)

DO6

Kantvarme

DO7

Ventilator

DO8

Ventilatordrift i økonomi mode eller afrimning 3 eller drænventil

Kongurering

Relæudgang DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8

Menu L41 L42 L43 L44 L45 L46 L47 L48

Indstilling

Relæudgangen skal ikke benyttes

DI indgang der skal aktivere udgangen

0 0 0 0 0 0 0 0

1 - 8 1 - 8 1 - 8 1 - 8 1 - 8 1 - 8 1 - 8 1 - 8

DO9

Alarm Der er forbindelse imellem terminal 100 og 101 i alarmsituationer, og når regulatoren er spændingsløs.

DOA

Anvendes ikke

S2 ... S6B

Følerindgangene anvendes ikke

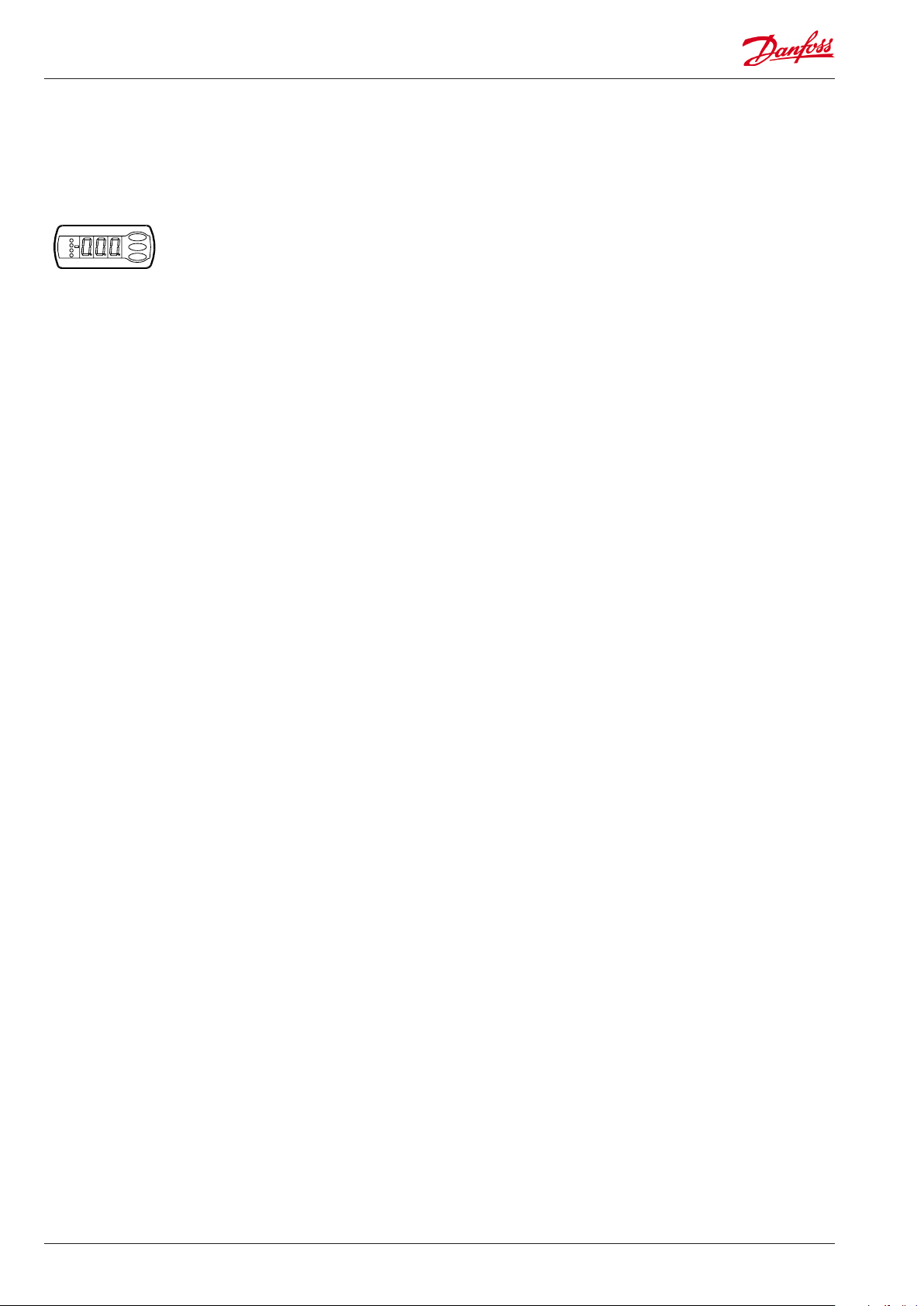

EKA Display

Hvis der skal være ekstern aæsning / betjening af regulatoren, kan der tilsluttes et display type EKA 163B eller EKA 164B.

Elektrisk støj

Kabler til følere, DI indgange og datakommunikation skal holdes adskilt fra andre elkabler:

- Benyt separate kabelbakker

- Hold afstand imellem kabler på mindst 10 cm

- Lange kabler på DI-indgange skal undgås.

Installationshensyn

Utilsigtet påvirkning kan medføre funktionssvigt af føler, regulator, ventil eller datakommunikation med deraf følgende driftsfejl på køleanlægget. Fx temperaturstigning eller væskegennemløb i fordamperen. Danfoss påtager sig ikke ansvar for varer og dele i installationer, der beskadiges som følge af ovenstående fejl. Ved installation påhviler det installatøren at foretage de nødvendige sikringer mod ovenstående fejl. Specielt henvises til nødvendigheden af signal til regulatoren, når kompressorer bliver stoppet, og til nødvendigheden af væskeopsamlere før kompressorerne.

AK-CT 201A User Guide RS8GT501 © Danfoss 2016-10 9

Ekstra tilslutning / samlemue

I bundparten er der 3 huller, hvor der kan monteres en samlemue type Wago 862-8593. Der er huller for to stk. samlemuer.

ID-modul AK-CT 201A

Dette modul indeholder en kode, som frigiver en regulering med en ekstern regulator.

Placering og ernelse af modulet skal altid foretages uden spænding på apparatet.

Når modulet placeres i stikket, kan regulatoren indstilles. Indstillingerne gemmes både i regulatoren og i modulet. Et modul med indstillinger, vil altid overskrive indstillingerne i regulatoren. En overskrivning vil være afsluttet 3 sekunder efter regulatoren er tændt.

Asolering

Der er følgende krav om asolering, så isoleringen ikke kommer ind i ederklemmen.

Modulet kan ernes fra regulatoren i en kortere periode for at viderebringe indstillingerne til en anden tilsvarende regulator. Husk at slukke for spændingen.

Registrerer regulatoren et manglende modul, vil der blive afgivet en alarm. Denne alarm gentages løbende indtil modulet igen placeres i regulatoren. Er regulatoren uden modul i en længere periode (ere dage) stopper reguleringen og alle udgange nulstilles.

Hvis der bliver behov for at erne alle indstillinger fra modulet, kan det placeres i regulatoren og derefter aktivere indstillingen P61. Fjern derefter modulet uden at genstarte regulatoren.

Et fabriksnyt eller "tomt" modul kan bruges til at hente indstillinger ud fra en tilsvarende regulator. Placér modulet i den regulator hvorfra der skal hentes indstillinger. Tænd for spændingen. Vent 3 sekunder. Sluk igen. Modulet indeholder nu alle indstilinger — også Modbus adressen. Husk at ændre den, når modulet er placeret i modtagerapparatet.

10 User Guide RS8GT501 © Danfoss 2016-10 AK-CT 201A

Funktionsoversigt

Funktion Para-

meter

Normalbilledet

Normalbilledet viser "ON" for at indikere regulering.

Start / stop af reguleringen

Med denne indstilling kan kølingen startes, stoppes eller der kan tillades en manuel overstyring af udgangene. (Ved manuel styring indstilles værdien til -1. Herefter kan relæudgange tvangsstyres via den respektive udlæsningsparameter (u23, u58 osv.). Her skal den udlæste værdi overskrives.) Se også menuoversigten side 15. Stoppet regulering vil give en "Standby alarm".

Strømmåling

Aktuel strøm igennem relæ 1 L11 DO1 Amp

do for relæ 2 til 8 L12-18 DO2 Amp......DO8 Amp

Sikringens status for relækreds 1, O=afbrudt, On=ok. En afbrudt sikring skal genetableres med indstillingen = "On"

do for relæ 2 til 8 L22-28 DO2 Fuse...... DO8 Fuse

Indstil den strømværdi, hvor relæet skal koble ud ved overstrøm. Anbefalet indstilling = målt forbrug + 25%. (Ved indstilling = 0 vil strømovervågningen blive ayst.)

do for relæ 2 til 8 L32-38 DO2 FuseSize...... DO8 FuseSize

Indstilling for relæ DO1. Her indstilles hvilken DI-indgang, der får DO1 til at koble L41 DO1 wired DI

do for relæ 2 til 8 L42-48 DO2 wired DI........ DO8 wired DI

Aktuel spænding på fasen F1 L51 L1 voltage Aktuel spænding på fasen F2 L52 L2 voltage Aktuel spænding på fasen F3 L53 L3 voltage Alarmgrænse ved lav DO2 belastning. (Ikke anvendelse 7.)

Der gives alarm, hvis strømforbruget bliver lavere end den indstillede værdi. Alarmgrænse ved lav DO5 belastning. (Kun anvendelse 2, 4 og 6.) L65 DO5 Low Load Alarmgrænse ved lav DO6 belastning. L66 DO6 Low Load Alarmgrænse ved lav DO8 belastning. (Kun anvendelse 2, 3, 4 og 6.) L68 DO8 Low Load

Diverse Miscellaneous Forsinkelse af udgangssignaler ved opstart

Ved opstart eller efter strømudfald kan regulatorens funktioner forsinkes, så en evt. overbelastning af el-nettet undgås. Her kan du indstille forsinkelsestiden.

Hvis regulatoren kobles op i et net med datakommunikation, skal den have en adresse, og systemenheden på datakommunikationen skal så kende denne adresse.

Adressen indstilles imellem 0 og 240, afhængig af systemenhed og valgt datakommunikation. Er systemenheden en gateway type AKA 245 skal versionen være 6.20 eller nyere.

Adressen sendes til systemenheden, når menuen indstilles til ON VIGTIGT: Inden du indstiller o04 SKAL du indstille o61. Ellers får du det forkerte datasæt sendt afsted. (Funktionen benyttes ikke når datakommunikationen er MODBUS)

Adgangskode 1 (Adgang til alle indstillinger)

Hvis indstillingerne i regulatoren skal beskyttes med en adgangkode, kan du indstille en talværdi imellem 0 og 100. Hvis ikke, kan du annullere funktionen med indstillingen = 0. (99 vil altid give adgang.)

Konguration af lysfunktion

5) Lys styres med lokal DI kontakt og et central 230 V signal på DI7. Begge skal være on før lyset er tændt. (Hvis der er valgt natgardin, vil det være synkroniseret med lysfunktionen)

6) Som "5", men lyset vil følge en manuel styring af natgardinet.

(1-4 Anvendes ikke)

Valg af application

Regulatoren kan kongureres på forskellig vis. Her indstilles hvilken af de 8 anvendelser, der ønskes. På side 7 til 8 kan du se oversigten over anvendelser.

Denne menu kan kun indstilles, når reguleringen er stoppet dvs. "r12" er indstillet til 0.

Parameter ved betjening via datakommunikation

r12 Main Switch

1: Start 0: Stop

-1: Manuel styring af udgange tillades

L21 DO1 Fuse

L31 DO1 FuseSize

L62 DO2 Low Load

o01 DelayOfOutp.

o03

o04

o05 Acc. code

o38 Light cong

o61 Appl. Mode

AK-CT 201A User Guide RS8GT501 © Danfoss 2016-10 11

Adgangskode 2 (Adgang til justeringer)

Der er adgang til justering af værdier, men ikke til kongurationsindstillinger. Hvis indstillingerne i regulatoren skal beskyttes med en adgangkode, kan du indstille en talværdi imellem 0 og 100. Hvis ikke, kan du annullere funktionen med indstillingen = 0. Hvis funktionen anvendes skal adgangskode 1 (o05) også anvendes.

Gem som fabriksindstilling

Med denne funktion gemmes regulatorens aktuelle indstillinger som en ny grundindstilling (de tidligere fabriksindstillinger overskrives).

Digitalt indgangssignal - DI3. Kontaktsignal

Regulatoren har en digital indgang 3, der kan anvendes til en af de følgende funktioner: O: Indgangen anvendes ikke. Indstilling 1-11 anvendes ikke

12) Natgardin. Pulstryk aktiverer natgardinet

13) Benyttes ikke 14-15 ) Benyttes ikke

16) Lys. Lysfunktion når der er signal på både DI3 og DI7.

17) Ekstra lys. Lysfunktion når der er signal på både DI4 og DI8.

18) Ayse afrimning. Afrimningsudgange afbrydes, når indgangen sluttes.

19) Overstyre lys på møbel uden natgardin (pulstryk).

Digitalt indgangssignal - DI4. Kontaktsignal. Se ovenstående DI3 P55 DI4 cong. Digitalt indgangssignal - DI5. Kontaktsignal. Se ovenstående DI3 P56 DI5 cong. Digitalt indgangssignal - DI6. Kontaktsignal. Se ovenstående DI3 P57 DI6 cong. Digitalt indgangssignal - DI7. Højvoltsignal. Funktionerne er de samme som for

DI3, men signalet er 0 V / 230 V. Se også oversigten side 6. Digitalt indgangssignal - DI8. Højvoltsignal. Se ovenstående DI7 P59 DI8 cong. Max. åbningstid af natgardin efter manuel DI-aktivering

Forsinkelsestid inden natgardinet automatisk går ned igen efter manuel åbning pga. varepåfyldning.

Reset indstillinger på ID-modulet

Alle indstillinger nulstilles, så ID-modulet kan modtage indstillinger fra en anden regulator.

Konguration af natgardinfunktion

On= natgardinfunktion anvendes. O=natgardinfunktion anvendes ikke.

Ventilatorpause imens natgardin ruller ned

Her indstilles en pausetid for ventilatorerne, så natgardinet uhindret kan rulle ned til korrekt placering.

Max. On-tid for lys efter manuel DI-aktivering

Forsinkelsestid inden lyset slukkes igen efter lyset er tændt manuelt pga. varepåfyldning.

Service Service

Status på DI1 indgangen. On/1=sluttet u10 DI1 status Status på DI2 indgangen. On/1=sluttet u37 DI2 status * Status på relæet til køling u58 Comp1/LLSV * Status på relæet til ventilator u59 Fan relay * Status på relæet til afrimning u60 Def. relay * Status på relæet til kantvarme u61 Railh. relay Status på relæet til alarm u62 Alarm relay Status på relæet til lys u63 Light relay * Status på relæet til varmgasventilen u64 SuctionValve * Status på relæet til kompressor 2 u67 Comp2 relay

* Status på relæet til varmgas * Status på relæet til varmelegemet i drypbakken * Status på relæet til natgardin * Status på relæet til afrimning 2 Status på indgangen DI3 (sluttet /åbent) * Status på relæet til lys 2 U36 Extra light

* Status på relæet tll ventilator ECO U37 Fan Eco * Status på relæet til afrimning 3 U38 Def. relay 3 Status på DI4 indgangen. 1=sluttet U39 DI4 status Status på DI5 indgangen. 1=sluttet U40 DI5 status Status på DI6 indgangen. 1=sluttet U41 DI6 status Status på højvoltsindgangen DI7 U42 DI7 status

o64 Acc. code 2

o67 -

o84 DI3 cong.

P58 DI7 cong.

P60 BlindOpenTim

P61 ResetID Mem.

P64 Blind cong

P65 BlindFanStop

P66 Light On Time

u80 Hotgas valve u81 Drip tray u82 Blinds relay u83 Def. relay 2 u87 DI3 status

12 User Guide RS8GT501 © Danfoss 2016-10 AK-CT 201A

Status på højvoltsindgangen DI8 U43 DI8 status Modbus kommunikationsstatus. 0%=ingen. 100%= alt ok U45 Comm. status * Status på relæet til drainventilen 1=on U55 Drain valve

*) Ikke alle vil blive vist. Der vises kun den funktion, der hører til den valgte application.

Driftstatus (Measurement)

Regulatoren gennemgår nogle reguleringssituationer, hvor den bare venter på næste punkt i reguleringen. For at synliggøre disse "hvorfor sker der ikke noget", kan

Ctrl. state:

(Vises i alle menubilleder.) du se en driftsstatus i displayet. Tryk kortvarig (1s) på den øverste knap. De enkelte statuskoder betyder følgende:

Manuel styring af udgange S25 25 Power modul application S46 46

Andre visninger:

Visning af normaldrift on Password er påkrævet. Indstil password PS Reguleringen er stoppet via hovedafbryderen OFF

Fejlmeddelelser

I en fejlsituation vil lysdioderne på displayet blinke, og alarmrelæet bliver aktiveret. Hvis du trykker på den øverste knap i denne situation, kan du se alarmmeddelelsen i displayet. Er der ere, kan du trykke videre og se dem. Der er to former for fejlmeddelelser - enten er det en alarm, der optræder under den daglige drift, eller det er en fejl i installationen. A-alarmer vil først blive synlige, når den indstillede tidsforsinkelse er udløbet. E-alarmer vil derimod straks blive synlige, når fejlen indtræder. Her er de meddelelser, der kan komme:

Kode / Alarmtekst via datakommunikation

A45/--- Standby mode Standby tilstand (stoppet regulering via r12)

E1/--- Ctrl. error Fejl i regulatoren

E40/--- ID ModuleErr Der er ikke korrekt kommunikation med ID-modulet

E41/--- DO1 Fuse err. Overstrøm på DO1. Sikringen er koblet ud

E42........E48 / DO2....DO8 Som ovenfor. Sikringen er koblet ud på det respektive relæ

E52/--- DO2 Low Load Lavt strømforbrug på DO2. Kontrollér belastningen

E55/--- DO5 Low Load Lavt strømforbrug på DO5. Kontrollér belastningen

E56/--- DO6 Low Load Lavt strømforbrug på DO6. Kontrollér belastningen

E58/--- DO8 Low Load Lavt strømforbrug på DO8. Kontrollér belastningen

Datakommunikation

Vigtigheden af de enkelte alarmer kan deneres med en indstilling. Indstillingen skal foretages i gruppen "Alarm prioritet" / "Alarm destinations"

Indstilling fra Systemmanager Høj 1 X X X X Middel 2 X X X Lav 3 X X X Kun log X Afbrudt

Indstilling fra AKM (Alarm destination)

Betydning

Log Alarmrelævalg Sendes over

Ingen Høj Lav-Høj

Netværk

AK-CT 201A User Guide RS8GT501 © Danfoss 2016-10 13

Betjening

Display

Værdierne bliver vist med tre cifre, og benyttes ved indstilling.

Lysdioder på fronten

De tre nederste lysdioder vil indikere en alarmsituation: º º º º

Lysdioderne vil blinke, når der er en alarm. I denne situation kan du kalde fejlkoden frem på displayet og udkoble / kvittere alarmen ved at trykke kortvarigt på den øverste knap.

Knapperne

Når du vil ændre en indstilling, vil den øverste og nederste knap give en højere eller en lavere værdi alt efter hvilken knap, du trykker på. Men før du kan ændre værdien, skal du have adgang ind i menuen. Det får du ved at trykke på den øverste knap i et par sekunder – så kommer du ind i rækken med parameterkoder. Find den parameterkode du vil ændre, og tryk så på den midterste knap så værdien for parameteren vises. Når du har ændret værdien, gemmer du den nye værdi ved igen at trykke på den midterste knap

Eksempler

Indstille en menu

1. Tryk på den øverste knap til kongurationsadgangen cFg vises

2. Tryk på øverste eller nederste knap og nd hen til den parametergruppe, du vil indstille

3. Tryk på den midterste knap så du kommer ind i gruppen

4. Tryk på øverste eller nederste knap og nd hen til den parameter, du vil indstille

5. Tryk på den midterste knap hvorefter værdien vises

6. Tryk på den øverste eller den nederste knap og indstil den nye værdi

7. Tryk igen på den midterste knap for at gemme værdien.

Udkoble alarmrelæ / kvittere alarm /se alarmkode

• Kort tryk på den øverste knap.

Hvis der er ere alarmkoder ligger de i en rullestak. Tryk på den øverste eller nederste knap for at se rullestakken igennem.

Retur til forrige menu

1. Tryk på den øverste eller nederste knap til ESc vises.

2. Tryk på den midterste knap.

14 User Guide RS8GT501 © Danfoss 2016-10 AK-CT 201A

Menuoversigt

Password

Konguration

on (o) PS cFg

➞

out

➞

buS b01 Modbus-kvalitet do2 di3 ESc

r--

L-- do4 di5

o-- do5 di6

P-- do6 di7

u-- do7 di8

ESc

Afslut hver gruppe med ESc (Retur)

Se også de

Menugrupper.

følgende sider.



Retur do9 Retur

do1

do3 di4 Retur

do8 ESc

ESc

Kom godt igang

Med følgende procedure vil du få reguleringen startet hurtigst mulig:

Udlæs status på udgange. /



Retur

Service

service (-1)

Tvangsstyre udgange, når r12 =

Service

di1

di2 o04 Service pin (kun ved LON)

Udlæs status af indgange



Anlægsindstillinger

r12 Main switch

o03 Modbus adresse



1 Basisindstillingerne er foretaget af møbelfabrikanten

2 Foretag de anlægsbestemte indstillinger, som er vist øverst

3 Afslut med parameteren r12 = 1 som starter reguleringen

(i et nyt og ikke tidligere indstillet apparat, vil r12 være indstillet til 0, som betyder stoppet regulering)

4 Send adressen til systemenheden:

• Ved MODBUS: Aktivér skanfunktionen i systemenheden

• Hvis der er indsat et andet datakommunikationskort i regulatoren:

- LON RS485: Aktiver funktionen o04

Parameter El-diagram side 7 til 8 Min.

Funktion Kode 1 2 3 4 5 6 7 8

Normaldrift r-

Displayvisning ved regulering on 1 1 1 1 1 1 1 1

Manuel service, Stop regulering, Start regulering

(-1, 0, 1) Strømmåling LAktuel målt strøm igennem relæ1 (DO1) L11 1 1 1 1 1 1 1 1 Ampere Do for relæ 2 til 8 L12-

Sikringsstatus for relæ 1. / Genindkobling L21 1 1 1 1 1 1 1 1 0/o 1/on 1/on Do for relæ 2 til 8 L22-

Strømværdi hvor relæet skal koble ud. Anbefalet indstilling = målt forbrug + 25%. 0=ingen anvendelse

Do for relæ 2 til 8 L32-

Denér hvilken DI-indgang, der skal aktivere relæ DO1 L41 1 1 1 1 1 1 1 1 0 8 1 Do for relæ 2 til 8 L42

Aktuel målt spænding på fasen L1 L51 1 1 1 1 1 1 1 1 V Aktuel målt spænding på fasen L2 L52 1 1 1 1 1 1 1 1 V Aktuel målt spænding på fasen L3 L53 1 1 1 1 1 1 1 1 V Alarmgrænse for lavt forbrug på DO2 L62 1 1 1 1 1 1 1 0 A 10 A 1 Alarmgrænse for lavt forbrug på DO5 L65 1 1 1 0 A 10 A 1 Alarmgrænse for lavt forbrug på DO6 L66 1 1 1 1 1 1 1 1 0 A 10 A 0 Alarmgrænse for lavt forbrug på DO8 L68 1 1 1 1 0 A 10 A 1 Diverse oForsinkelse af udgangssignaler efter opstart o01 1 1 1 1 1 1 1 1 0 sec 600 sec 5 Adresse på netværk o03 1 1 1 1 1 1 1 1 0 240 0 On/O omskifter (Service Pin meddelelse)

VIGTIGT! o61 skal indstilles før o04 (anvendes kun ved LON 485)

Adgangskode 1 (samtlige indstillinger) o05 1 1 1 1 1 1 1 1 0 100 0

Konguration af lys og natgardinfunktionen:

1-4= Benyttes ikke. 5=Manuel styring af natgardin. Påvirker ikke

lyset. 6=Manuel styring af natgardin + påvirker lyset. (Lyset er

tændt, når natgardinet er oppe, og slukket når det er nede.)

Valg af application. Se oversigten side 7 til 8 * o61 1 1 1 1 1 1 1 1 1 8 1

Adgangskode 2 (delvis adgang) o64 1 1 1 1 1 1 1 1 0 100 0

Overskriv regulatorens fabriksindstillinger med de nuværende

indstillinger

Indgangssignal på DI3. Kontaktsignal.

0-11=Benyttes ikke. 12=Natafdækning. 13-15=Benyttes ikke.

16=Lys. 17=Ekstra lys. 18=Ayse afrimning. 19=Overstyre lys.

Indgangssignal på DI4. Kontaktsignal. Se ovenstående DI3 P55

Indgangssignal på DI5. Kontaktsignal. Se ovenstående DI3 P56

Indgangssignal på DI6. Kontaktsignal. Se ovenstående DI3 P57

Indgangssignal på DI7. Højvoltsignal. Se ovenstående DI3 P58

Indgangssignal på DI8. Højvoltsignal. Se ovenstående DI3 P59

Max. åbningstid af natgardin efter manuel overstyring med DI

aktivering.

Slet alle nuværende regulatorindstillinger på ID-modulet. P61

Konguration af natgardinrelæet. On= natgardin anvendes P64

Stoptid for ventilatorer imens natgardinet ruller ned P65

Max. on tid for lys efter manuel DI aktivering P66

r12 1 1 1 1 1 1 1 1 -1 1 0

1 1 1 1 1 1 1 1 Ampere

L18

1 1 1 1 1 1 1 1 0/o 1/on 1/on

L28 L31 1 1 1 1 1 1 1 1 0 / 4 A 16 A 16

1 1 1 1 1 1 1 1 0 / 4 A 16 A 16

L38

1 1 1 1 1 1 1 1 0 8 2 L43 L44 L45 L46 L47 L48

o04 1 1 1 1 1 1 1 1 0/O 1/On 0/O

o38 1 1 1 1 1 1 1 1 1 6 1

o67 1 1 1 1 1 1 1 1 0/O 1/On 0/O

o84 1 1 1 1 1 1 1 1 0 19 0

1 1 1 1 1 1 1 1

P60

1 1 1 1 1

1 1 1 1 1 1 1 1

1 1 1 1 1

1 1 1 1 1 1 1 1

værdi

0 19 0

0 min. 60 min. 5

0 / o 1 / on 0 / o

0 / o 1 / on 1 / on

0 sec 300 sec 60

0 min. 60 min. 30

Max.

værdi

3 8 0 4 5 6

Fabriks-

indstil-

ling

SW = 1.8x

Aktuel

indstil-

ling

Fortsat Kode 1 2 3 4 5 6 7 8 Min. Max. Fab. Aktuel

Service u-

Status på DI1 indgangen. 1=sluttet u10 1 1 1 1 1 1 1 1

Status på DI2 indgangen. 1=sluttet u37 1 1 1 1 1 1 1 1

Status på relæet til køling ** u58 1 1 1 1 1 1 1

Status på relæet tll ventilator ** u59 1 1 1 1 1 1 1 1

Status på relæet til afrimning ** u60 1 1 1 1 1 1 1

Status på relæet til kantvarme ** u61 1 1 1 1 1 1 1 1

Status på relæet til alarm ** u62 1 1 1 1 1 1 1 1

Status på relæet til lys ** u63 1 1 1 1 1 1 1 1

Status på relæet til varmgasventilen ** u64 1

Status på relæet til kompressor 2 ** u67 1

Status på relæet til varmgas- / drænventil ** u80 1

Status på relæet til varmelegeme i drypbakke ** u81 1

Status på relæet til natgardin ** u82 1 1 1 1 1

Status på relæet til afrimning 2 ** u83 1 1 1

Status på DI3 indgangen. 1=sluttet u87 1 1 1 1 1 1 1 1 Status på relæet til lys 2 ** U36 1 1 1 1 1 1

Status på relæet tll ventilator ECO ** U37 1 1 1

Status på relæet til afrimning 3 ** U38 1 1 1 1

Status på DI4 indgangen. 1=sluttet U39 1 1 1 1 1 1 1 1

Status på DI5 indgangen. 1=sluttet U40 1 1 1 1 1 1 1 1

Status på DI6 indgangen. 1=sluttet U41 1 1 1 1 1 1 1 1

Status på højvoltsindgangen DI7. 1=Modtager spænding U42 1 1 1 1 1 1 1 1

Status på højvoltsindgangen DI8. 1=Modtager spænding U43 1 1 1 1 1 1 1 1

Modbus kommunikationsstatus. 0%=ingen. 100%= alt ok U45 1 1 1 1 1 1 1 1

Status på relæet til drainventilen. 1=trukket ** U55 1

*) Kan kun indstilles, når reguleringen er stoppet (r12=0) **) Kan styres manuelt, men kun når r12 = -1 Med adgangskode 2 er der kun adgang til serviceudlæsningerne samt r12 og o64.

Fabriksindstilling Hvis du får behov for at vende tilbage til de fabriksindstillede værdier, kan det ske således:

- Tilslut et display med betjeningsknapper til regulatoren

- Aktiver indstillingen P61, så ID-modulet nulstilles

- Afbryd forsyningsspændingen til regulatoren

- Fjern ID-modulet fra regulatoren

- Hold den øverste og nederste knap inde på displayet samtidig med at du igen tilslutter forsyningsspændingen

- Afbryd forsyningsspændingen til regulatoren

- Placér ID-modulet i regulatoren

- Tilslut forsyningsspændingen til regulatoren.

Data

Forsyning

Hovedafbryder Automatsikring, 4 pol, 16 A, SIL godkendt Display 2 stik for tilslutning af eksterne display Eksternt display EKA 163B eller 164B

Digitale indgange DI1, DI2, DI3, DI4, DI5, DI6

Digital indgang DI7, DI8

El-tilslutningskabel

Nøjagtighed

Relæer

Omgivelser

Tæthedsgrad IP 20 Vægt 3,8 Kg

Datakommunikation

Godkendelser

*) Guldbelægning sikrer sluttefunktion ved små kontaktbelastninger.

400 V 3N a.c. / 400 V 2N a.c. / 230 V N a.c. +10/-15%, 30 VA, 50 Hz

Signal fra kontaktfunktioner. Krav til kontakter: Ingen. Kabellængden må max. være 15 m. Benyt hjælperelæer, når afstanden er længere.

230 V a.c.

Max.2,5 mm

I - måling L11 - L18

DO1-DO8

Alarmrelæ 4 (3) A. Min. 100 mA*

0 - 55°C, under drift

-40 - 70°C, under transport 20 - 80% Rh, ikke kondenserende Ikke chokpåvirkninger / vibrationer

Fast MODBUS Udvidelsesmulighed LON RS485 EU lavspændingsdirektiv og EMC krav til CE-mærk-

ning er opfyldt. LVD-testet iht. EN 60730-1, EN 60730-2-1 og EN 607302-9 EMC-testet iht. EN 61000-6-2 og EN 61000-6-3

On: DI > 80 V a.c. O: DI < 24 V a.c.

0-10 A: +/-15% min. +/- 1 A

Max. 16 (12) A I max: Indstillelig 4-16 A I max. = 0 = udkobling ayst

Bestilling

Type Funktion Bestilling

AK-CT 200A

AK-CT 201A ID-Modul med kode til styring af signaler fra ekstern regulator

EKA 163B Eksternt display med stik til direkte tilslutning 084B8574

EKA 164B

EKA 175

Controller tray til kølemøbelstyring. Med MODBUS datakommunikation

Eksternt display med betjeningsknapper og stik til direkte tilslutning

Ledning med stik til displayenhed. 24 stk. 0,3 m 2 m 3 m 6 m 9 m

Konsol for vægmontage af display 084B8584

Datakommunikationsmodul LON RS 485

084B0040, (1 stk.) 084B0070, (6 stk.)

084B0041, (1 stk.) 084B0071, (60 stk.)

084B8575

084B7500 084B7179 084B7099 084B7097 084B7630

084B8579

Danfoss påtager sig intet ansvar for mulige fejl i kataloger, brochurer og andet trykt materiale. Danfoss forbeholder sig ret til uden forudgående varsel at foretage ændringer i sine produkter, herunder i produkter, som allerede er i ordre, såfremt dette kan ske uden at ændre allerede aftalte specikationer. Alle varemærker i dette materiale tilhører de respektive virksomheder. Danfoss og Danfoss-logoet er varemærker tilhørende Danfoss A/S. Alle rettigheder forbeholdes.

ADAP-KOOL®

Danfoss AK-CT 200A, AK-CT 201A User guide [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
